PŁYTA WARSTWOWA ŚCIENNA PU-F (POLIURETAN) CHŁODNICZA, WIDOCZNE MOCOWANIE

Transkrypt

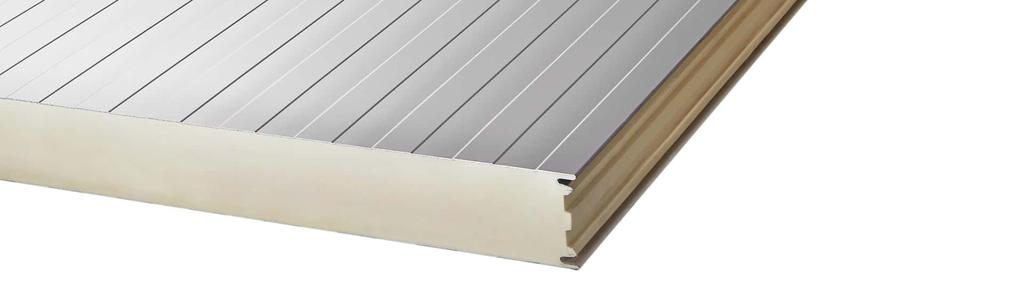

1 PŁYTA WARSTWOWA ŚCIENNA PU-F (POLIURETAN) CHŁODNICZA, WIDOCZNE MOCOWANIE GDY WAŻNA JEST TERMOIZOLACYJNOŚĆ... Rdzeń z twardej pianki poliuretanowej doskonale zabezpiecza budynki termicznie. Gwarantuje to znakomity współczynnik przewodzenia ciepła na poziomie λ=0,022 nieosiągalny dla płyt z rdzeniem styropianowym lub z wełny mineralnej. Znakomita izolacyjność Płyty warstwowe Bale Metal z poliuretanu (PIR) cechuje wysoka termoizolacyjność. Współczynnik lambda wynosi 0,022 (W/mK), co czyni ten produkt bezkonkurencyjnym wśród materiałów tej samej kategorii.

2 Wysoka szczelność ogniowa Zapewnia ją unikatowe obustronne ukształtowanie styku płyt i zamka. Idealne połączenie płyty Frezowany styk rdzenia likwiduje mostek termiczny. Łatwy montaż Odpowiednie wyprofilowanie zamka, rowek wzdłużny i stożkowe pochylenie powierzchni styku wewnętrznego sprawiają, że montaż płyt odbywa się błyskawicznie. ZASTOSOWANIE ściany zewnętrzne i działowe obiektów typu mroźne lub chłodnie sufity podwieszane obiektów typu mroźne lub chłodnie przechowalnie owoców i warzyw pomieszczenia o wysokich wymaganiach higienicznych obudowy innych obiektów, w których wymagane jest zapewnienie lepszej termoizolacyjności PARAMETRY TECHNICZNE Nazwa Płyty warstwowe z rdzeniem poliuretanowym, chłodnicze PU-F Rdzeń sztywna pianka poliuretanowa PIR (gęstość: 40 (+/- 3) kg/m3 Grubość okładzin [mm] 0,50 (na zamówienie: 0,60 / 0,70) Gatunek stali S250GD - S280GD, nierdzewna (1.4301) Powłoki Długość płyt [mm] Sp poliester 25 μm, Sp poliester mat Perła 35 μm, HDP poliester mat, PVC(F) "foodsafe", alucynk+easyfilm, CESAR PUR 55 μm

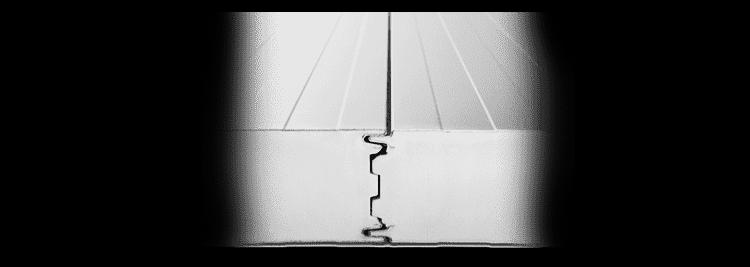

3 Szerokość efektywna [mm] 1100 Szerokość całkowita [mm] 1120 Grubość rdzenia [mm] Masa [kg/m2] Izolacyjność cieplna U [W/m2K] C ,37 15,00 15,82 16,61 0,18 0,14 0,12 0,11 Odporność ogniowa EI 30 EI60 Odporność na ogień zewnętrzny NRO* Reakcja na ogień B-s1,d0 *nierozprzestrzenianie ognia Długość płyty Powłoka Grubość minimalna maksymalna [mm] [mm] Strona płyty okładziny Profilacja** [mm] Sp poliester Sp poliester mat Perła CESAR PUR "foodsafe" alucynk stal nierdzewna 0,50 / zewnętrzna 0,60 / L/M/G L/G 0, ,50 / wewnętrzna 0,60 / 0,70 **rozwinięcie skrótów profilowań: L - Liniowanie M - Mikroprofilowanie R - Rowkowanie G - Gładkie T - Trapezowe C - Clearline S - Softline DETAL POŁĄCZENIA PŁYT Zamek widoczny

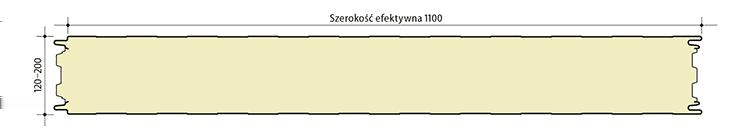

4 PRZEKRÓJ PŁYTY RODZAJE PROFILOWANIA OKŁADZIN Liniowanie [L] okładzina wewnętrzna Mikroprofiliowanie [M]

5 Gładkie [G] okładzina wewnętrzna Clearline (C) dostępne dla okładzin o grubości 0,50mm i 0,60mm KOLORY POWŁOKI PREMIUM CESAR PUR55 - POLIURETAN Z POLIAMIDEM biały 9010 ceglasty 8004 czarny 9005

6 czekoladowo-brązowy 8017 grafitowy 7016 szaroaluminiowy 9007 wiśnia 3009 silver metalic 9006 POWŁOKI ORGANICZNE SP POLIESTER biały 9010 ceglasty 8004 ciemnozielony 6005 czarny 9005 czekoladowobrązowy 8017 czerwonobrązowy 8012 czerwony 3011 grafitowoszary 7024 grafitowy 7016 jasnoszary 7035 jodłowozielony 6020 koralowo-czerowny 3016 kość słoniowa 1015 ognistoczerwony 3000 rezedowozielony 6011 silver metalic 9006 sygnałowoniebieski 5010 sygnałowożółty 1003 szaroaluminiowy 9007 szarobiały 9002 ciemnobrązowy 8019 POWŁOKI ORGANICZNE SP POLIESTER MAT PERŁA

7 czarny 9005M grafitowoszary 7591M ceglasty 8620M grafitowy 7016M jodłowozielony 6490M czekoladowo-brązowy 8637M POWŁOKI METALICZNE ALUCYNK+EASYFILM INNE PVC(F) FOOD SAFE 9010 Gwarancja STAL NIERDZEWNA czerwony 3301M
