OGNIOODPORNE płyty warstwowe Trimoterm

Transkrypt

1 OGNIOODPORNE płyty warstwowe Trimoterm

2 OGNIOODPORNE płyty warstwowe Trimoterm Ognioodporne płyty warstwowe Trimoterm FTV i SNV znajdują zastosowanie na obiektach, co do których stawiane są rygorystyczne wymagania ogniowe, cieplne lub akustyczne. Są one skonstruowane z okładzin: zewnętrznej i wewnętrznej, wykonanych z blachy stalowej, obustronnie galwanizowanej i pokrytej powłoką ochronną z poliestru lub PVDF oraz konstrukcyjnego rdzenia izolacyjnego wykonanego z laminowanej niepalnej wełny mineralnej o dużej gęstości klasy A1 (EN ISO 1182). Wszystkie trzy warstwy są trwale zespolone tworząc płytę warstwową typu sandwich. Cert. No. 650a to LPS 1208

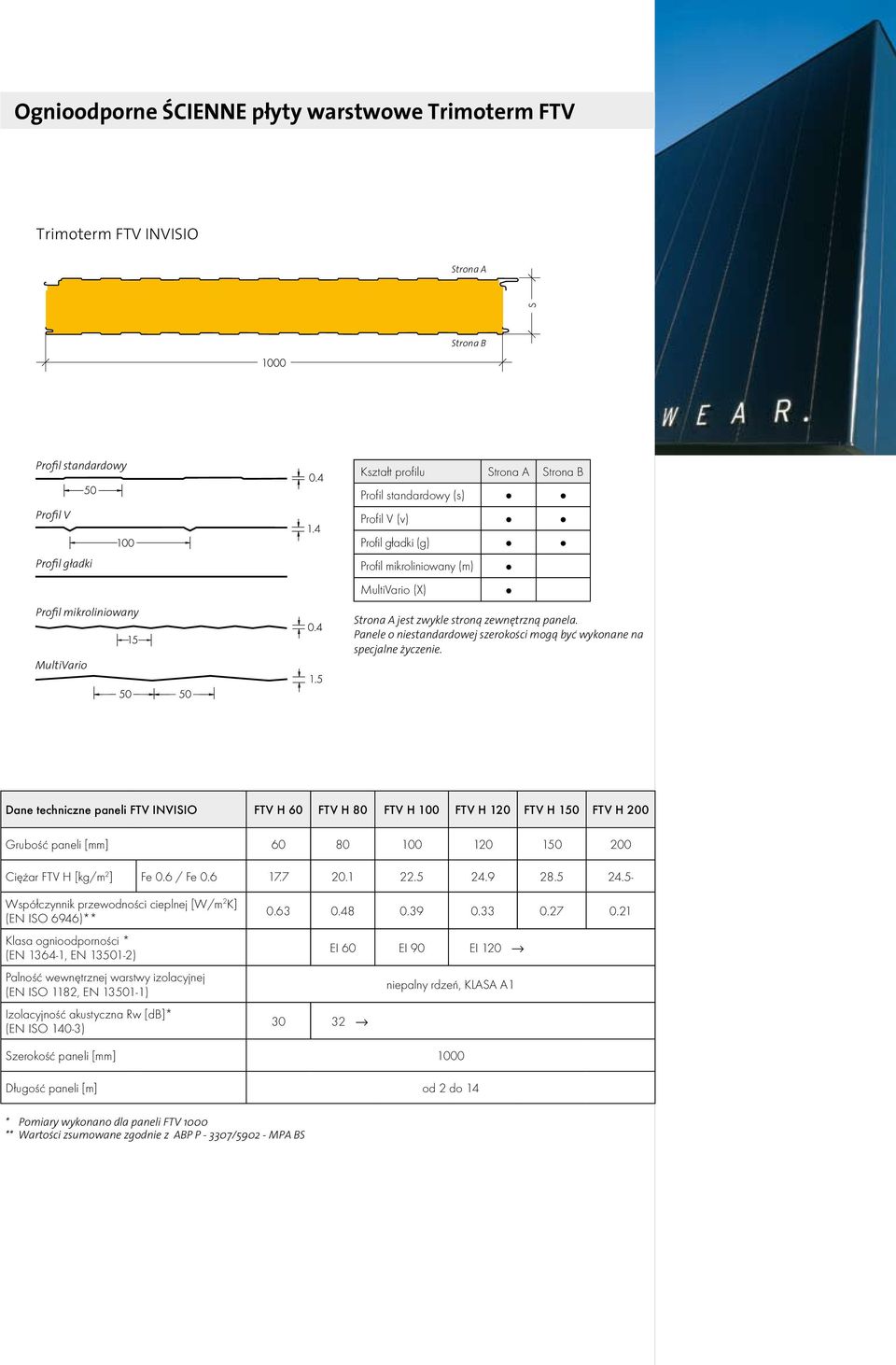

3 FASADA Ścienne płyty warstwowe FTV Stosowane do wykonywania fasad, ścian działowych, sufitów podwieszanych lub innych elementów obiektów przemysłowych oraz budynków specjalnego przeznaczenia takich jak np. lakiernie bądź suszarnie. Montaż - poziomy montaż płyt warstwowych - pionowy montaż płyt warstwowych Profilacja blachy panela Okładzina zewnętrzna i wewnętrzna są blachami niskoprofilowanymi o profilu standardowym (FTV s), profilu V (FTV v), mikroliniowanym (FTV m), gładkim (FTV g) oraz multivario. Wymiary ściennych płyt warstwowych - Szerokość montażowa: - Panele FTV STANDARD o szerokości 1000 mm i 1200 mm. - Panele FTV INVISIO o szerokości 1000 mm jako płyty z ukrytym mocowaniem. - Na specjalne zamówienie możliwe jest wykonanie płyt, których szerokość montażowa jest mniejsza niż 1200 mm. - Długość do 14 m. Elementy dodatkowe Płyty warstwowe narożne - 90 lub zaokrąglone, specjalne obróbki blacharskie oraz elementy dekoracyjne.

4 Ognioodporne ŚCIENNE płyty warstwowe Trimoterm FTV Trimoterm FTV STANDARD Strona A Strona B Profil standardowy Profil V Profil gładki Profil mikroliniowany MultiVario Kształt profilu Strona A Strona B Profil standardowy (s) Profil V (v) Profil gładki (g) Profil mikroliniowany (m) MultiVario (X) Strona A jest zwykle stroną zewnętrzną panela. Panele o niestandardowej szerokości mogą być wykonane na specjalne życzenie. Dane techniczne paneli FTV STANDARD FTV 50** FTV 60 FTV 80 FTV 100 FTV 120 FTV 150 FTV 200 FTV 240** Grubość paneli [mm] Ciężar FTV 1000 [kg/m 2 ] Fe0.6/Fe Ciężar FTV 1200 [kg/m 2 ] Fe0.6/Fe Współczynnik przewodności cieplnej [W/m 2 K] (EN ISO 6946)* Klasa ognioodporności (EN , EN ) Palność wewnętrznej warstwy izolacyjnej (EN ISO 1182, EN ) Izolacyjność akustyczna Rw [db] * (EN ISO 140-3) EI 60 EI 90 EI 120 EI 180 niepalny rdzeń, KLASA A Szerokość paneli [mm] 1000 i 1200 Długość paneli [m] od 2 do 14 * Pomiary wykonano dla paneli FTV 1000 ** Na etapie testowania

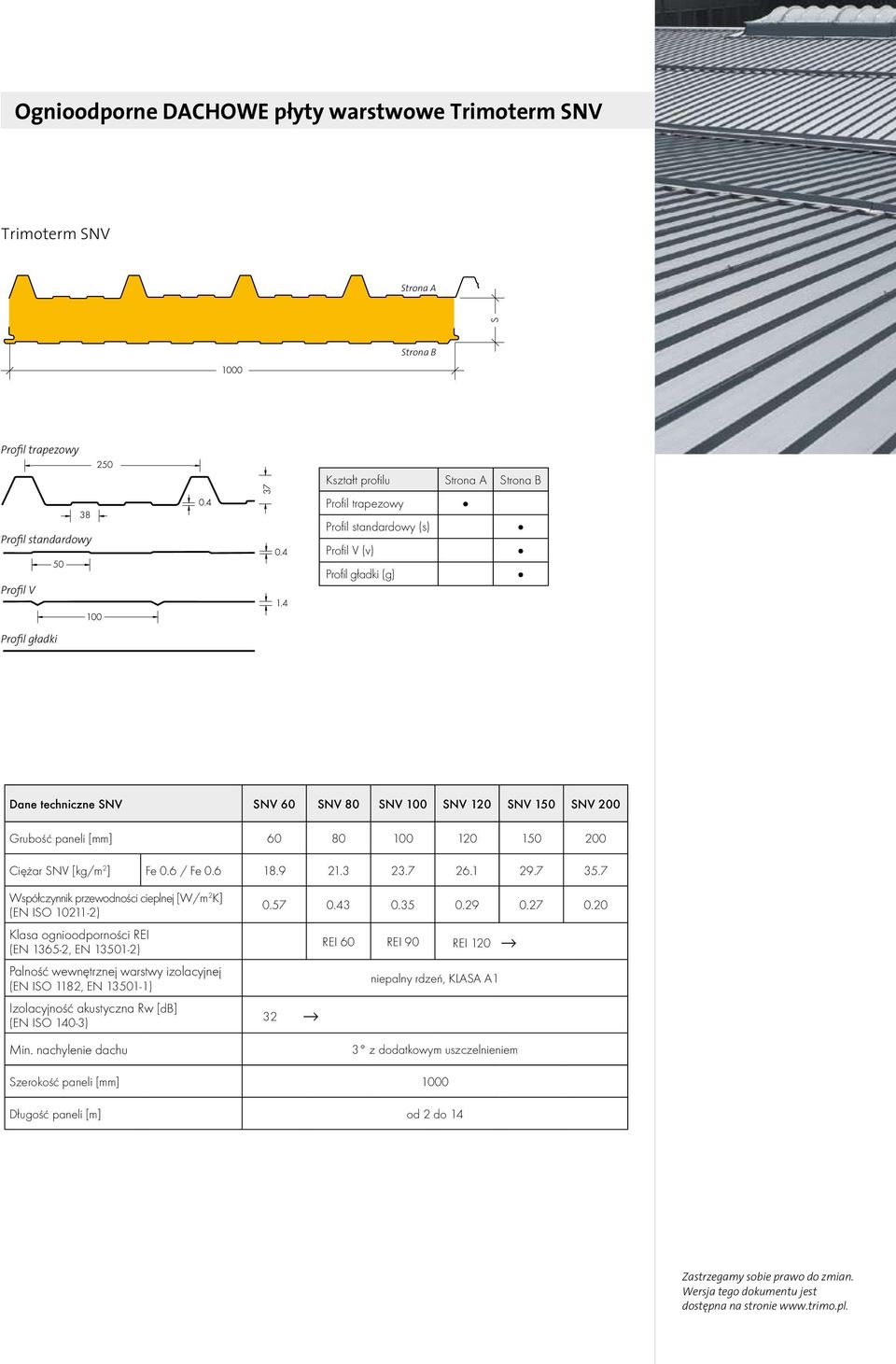

5 Ognioodporne ŚCIENNE płyty warstwowe Trimoterm FTV Trimoterm FTV INVISIO Strona A Strona B Profil standardowy Profil V Profil gładki Profil mikroliniowany MultiVario Kształt profilu Strona A Strona B Profil standardowy (s) Profil V (v) Profil gładki (g) Profil mikroliniowany (m) MultiVario (X) Strona A jest zwykle stroną zewnętrzną panela. Panele o niestandardowej szerokości mogą być wykonane na specjalne życzenie. Dane techniczne paneli FTV INVISIO FTV H 60 FTV H 80 FTV H 100 FTV H 120 FTV H 150 FTV H 200 Grubość paneli [mm] Ciężar FTV H [kg/m 2 ] Fe 0.6 / Fe Współczynnik przewodności cieplnej [W/m 2 K] (EN ISO 6946)** Klasa ognioodporności * (EN , EN ) Palność wewnętrznej warstwy izolacyjnej (EN ISO 1182, EN ) Izolacyjność akustyczna Rw [db]* (EN ISO 140-3) EI 60 EI 90 EI 120 niepalny rdzeń, KLASA A Szerokość paneli [mm] 1000 Długość paneli [m] od 2 do 14 * Pomiary wykonano dla paneli FTV 1000 ** Wartości zsumowane zgodnie z ABP P / MPA BS

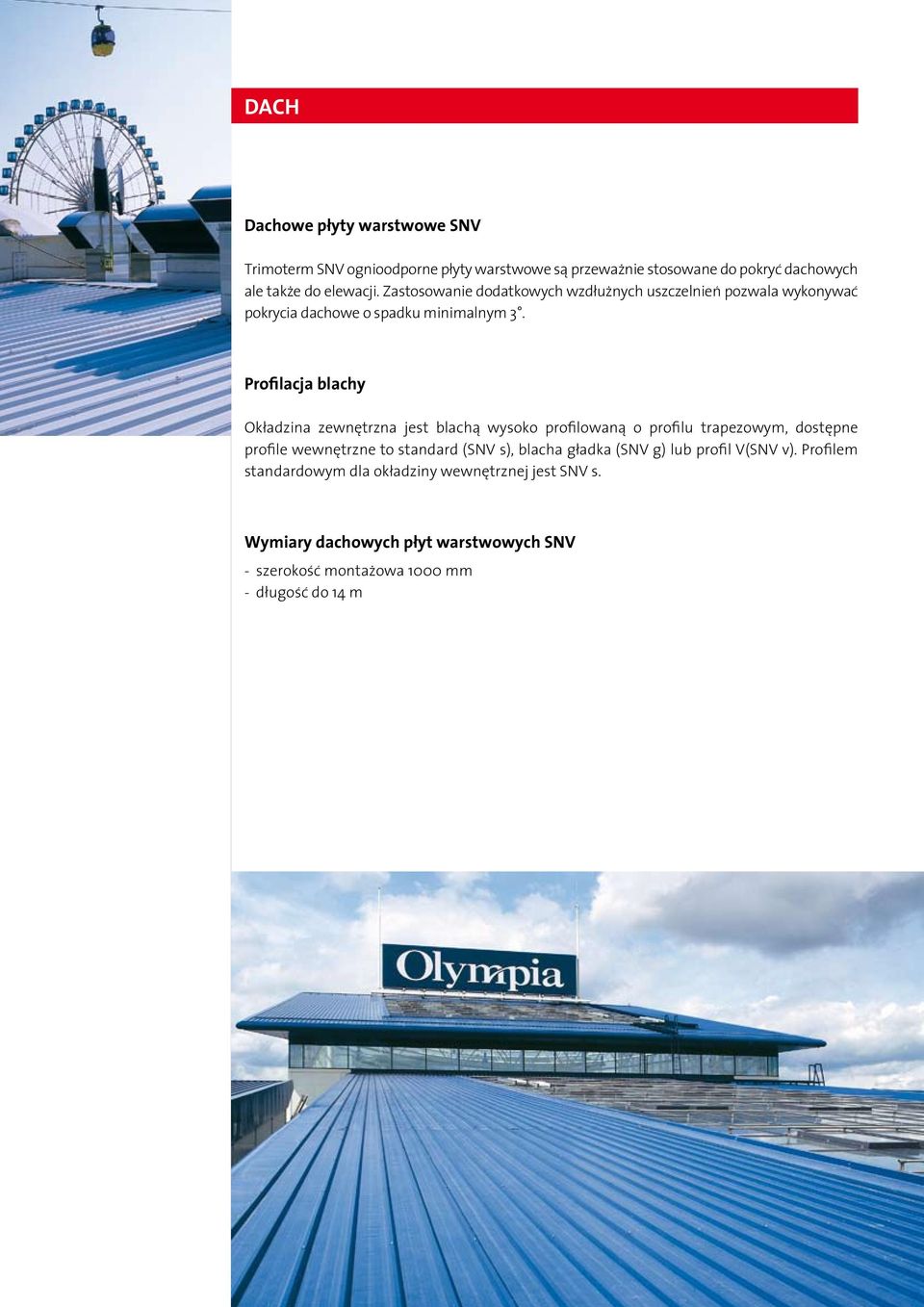

6 DACH Dachowe płyty warstwowe SNV Trimoterm SNV ognioodporne płyty warstwowe są przeważnie stosowane do pokryć dachowych ale także do elewacji. Zastosowanie dodatkowych wzdłużnych uszczelnień pozwala wykonywać pokrycia dachowe o spadku minimalnym 3. Profilacja blachy Okładzina zewnętrzna jest blachą wysoko profilowaną o profilu trapezowym, dostępne profile wewnętrzne to standard (SNV s), blacha gładka (SNV g) lub profil V(SNV v). Profilem standardowym dla okładziny wewnętrznej jest SNV s. Wymiary dachowych płyt warstwowych SNV - szerokość montażowa 1000 mm - długość do 14 m

7 Ognioodporne DACHOWE płyty warstwowe Trimoterm SNV Trimoterm SNV Strona A Strona B Profil trapezowy Profil standardowy Profil V Kształt profilu Strona A Strona B Profil trapezowy Profil standardowy (s) Profil V (v) Profil gładki (g) Profil gładki Dane techniczne SNV SNV 60 SNV 80 SNV 100 SNV 120 SNV 150 SNV 200 Grubość paneli [mm] Ciężar SNV [kg/m 2 ] Fe 0.6 / Fe Współczynnik przewodności cieplnej [W/m 2 K] (EN ISO ) Klasa ognioodporności REI (EN , EN ) Palność wewnętrznej warstwy izolacyjnej (EN ISO 1182, EN ) Izolacyjność akustyczna Rw [db] (EN ISO 140-3) Min. nachylenie dachu REI 60 REI 90 REI 120 niepalny rdzeń, KLASA A z dodatkowym uszczelnieniem Szerokość paneli [mm] 1000 Długość paneli [m] od 2 do 14 Zastrzegamy sobie prawo do zmian. Wersja tego dokumentu jest dostępna na stronie
