Zabezpieczenie ogniochronne stropów i dachów z profilowanych blach trapezowych PROMAXON -Typ A & PROMASPRAY -C450

Transkrypt

1 Zabezpieczenie ogniochronne stropów i dachów PROMAXON -Typ A & PROMASPRAY -C50

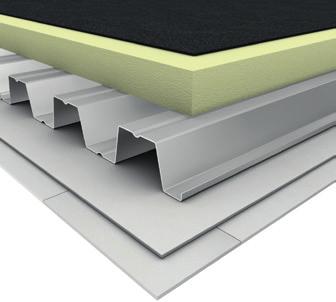

2 Odporność ogniowa stropów i dachów wykonanych ze stalowej blachy trapezowej zabezpieczonych płytą ogniochronną PROMAXON -Typ A lub zaprawą ogniochronną PROMASPRAY -C50 zgodnie z normą EN 50-:07+A:009 - REI 0, REI 60, REI 90 lub REI 0 Stropy i dachy wykonane na bazie stalowej blachy trapezowej stosowane są głównie w budynkach magazynowo przemysłowych oraz handlowo usługowych. Przekrycie dachu lub stropu składa się z części nośnej (blacha), izolacji termicznej (wełna mineralna, styropian, pianka poliuretanowa) oraz pokrycia (papa termozgrzewalna lub membrana PCV). W zależności od klasy pożarowej budynku cała konstrukcja dachu powinna gwarantować odporność ogniową przy działaniu ognia od wewnątrz oraz od zewnątrz. Również konstrukcja nośna budynku narażona jest na działanie bardzo wysokiej temperatury, przez co zagrożona jest jej stabilność oraz nośność. Odpowiednie zabezpieczenie przekrycia od strony wewnętrznej jest możliwe dzięki zastosowaniu produktów i rozwiązań firmy Promat. Ażeby sprostać wymaganiom w zakresie odporności ogniowej stropów i dachów, Promat wdrożył program badań ogniowych, uwzględniając przy tym dwie najważniejsze kwestie: Zachowanie stabilności konstrukcji nośnej dachu; Odporności na ogień pokrycia dachowego. Badania ogniowe przeprowadzono na dachach obciążonych i zabezpieczonych od strony wewnętrznej płytami PROMAXON -Typ A i zaprawą PROMASPRAY -C50. Zabezpieczenie ogniochronne konstrukcji nośnej - R 0, R 60 lub R 0 Zabezpieczenie stalowych konstrukcji nośnych Zabezpieczenie stalowych konstrukcji nośnych może zostać wykonane przy użyciu płyt ogniochronnych PROMATECT -XS lub zaprawy ogniochronnej PROMASPRAY -C50. Grubość warstwy zabezpieczającej określa się biorąc pod uwagę wskaźnik masywności profili stalowych oraz wymaganą klasę odporności ogniowej. W przypadku stropów i dachów wykonanych ze stalowej blachy trapezowej badaniom poddano kilka sposobów mocowania zabezpieczeń do konstrukcji nośnej. Jeśli zabezpieczenie ogniochronne jest podwieszone bezpośrednio do konstrukcji nośnej, badania ogniowe pokazały, iż nie ma potrzeby zabezpieczania samej konstrukcji, jako że temperatura w pustej przestrzeni nie przekroczy wartości krytycznej, a co za tym idzie konstrukcja stalowa nie utraci swojej nośności. A B A B C W celu zabezpieczenia konstrukcji stalowej o przekroju dwuteowym należy stosować pionowe przekładki wykonane z płyty PROMATECT -XS w rozstawie co,0 m, do których mocuje się płytę PROMATECT -XS (detal A). Zaprawa ogniochronna PROMASPRAY -C50 może być aplikowana bezpośrednio na konstrukcję stalową (detal B). Zaprawę PROMASPRAY -C50 można również nanosić na siatkę stalową. Pozwala to zaoszczędzić materiał oraz uniknąć rozważania kwestii przylegania do farb nieznanego pochodzenia w przypadku prac renowacyjnych (detal C). Dopuszczenie do stosowania REI 0 REI 60 REI 90 PROMAXON -Typ A grubości 5 mm mocowaną PROMAXON -Typ A grubości x0 mm mocowaną PROMAXON -Typ A grubości x0 mm mocowaną PROMAXON -Typ A grubości x5 mm mocowaną PROMAXON -Typ A grubości x5 mm mocowaną zaprawą ogniochronną PROMASPRAY -C50 nanoszoną na siatkę stalową mocowaną bezpośrednio do blachy trapezowej nośnej z izolacją C PROMAXON -Typ A Europejska Aprobata Techniczna ETA-06/05 Deklaracja Właściwości Użytkowych 079-CPR-06/05-0- PROMASPRAY -C50 Europejska Aprobata Techniczna ETA-/079 Deklaracja Właściwości Użytkowych -CPR-GB REI 0 PROMAXON -Typ A grubości x8 mm mocowaną PROMAXON -Typ A grubości x0 mm mocowaną zaprawą ogniochronną PROMASPRAY -C50 nanoszoną na siatkę stalową mocowaną bezpośrednio do blachy trapezowej nośnej z izolacją

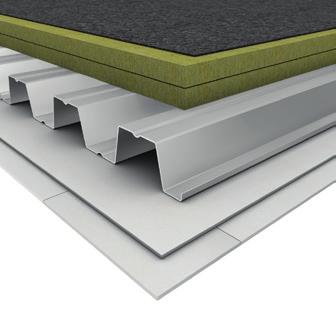

3 PROMAXON -Typ A grubości 5 mm mocowaną - REI 0 Płyta PROMAXON -Typ A, gr. 5 mm mocowana co 50 mm samowiercących,5 x 5 mm Blacha trapezowa nośna, gr. 0,75 mm Płyta do pokryć dachowych, gr. x 80 mm, gęstość: min. 50 kg/m³ Membrana hydroizolacyjna Ciężar zabezpieczenia: ± kg/m² PROMAXON -Typ A grubości x0 mm mocowaną - REI 0 Płyta PROMAXON -Typ A, gr. x 0 mm mocowana co 500 mm samowiercących,5 x 5 mm (w przypadku pierwszej warstwy) i co 50 mm do każdej dolnej półki blachy trapezowej za pomocą wkrętów samowiercących,5 x 5 mm Blacha trapezowa nośna, gr. 0,75 mm Płyta do pokryć dachowych, gr. 00 mm, gęstość: min. 0 kg/m³ Membrana hydroizolacyjna Ciężar zabezpieczenia: ± 8 kg/m² PROMAXON -Typ A grubości x0 mm mocowaną - REI 60 PROMAXON -Typ A grubości x5 mm mocowaną - REI 60 Płyta PROMAXON -Typ A, gr. x 5 mm, mocowana co 500 mm samowiercących,5 x 5 mm (w przypadku pierwszej warstwy) i co 50 mm do każdej dolnej półki blachy trapezowej za pomocą wkrętów samowiercących,5 x 55 mm Blacha trapezowa nośna, gr. 0,75 mm Płyta do pokryć dachowych, gr. 00 mm, gęstość: min. 0 kg/m³ Membrana hydroizolacyjna Ciężar zabezpieczenia: ± 6 kg/m² PROMAXON -Typ A grubości x5 mm mocowaną REI 90 Płyta PROMAXON -Typ A, gr. x 5 mm mocowana co 500 mm samowiercących,5 x 5 mm (w przypadku pierwszej warstwy) i co 500 mm do dolnej półki blachy trapezowej za pomocą wkrętów samowiercących,5 x 55 mm (w przypadku drugiej warstwy) Blacha trapezowa nośna, gr. 0,75 mm Płyta do pokryć dachowych, gr. x 80 mm, gęstość: min. 50 kg/m³ Membrana hydroizolacyjna Ciężar zabezpieczenia: ± 6 kg/m² PROMAXON -Typ A grubości x8 mm mocowaną REI 0 Płyta PROMAXON -Typ A, gr. x 0 mm, mocowana co 500 mm samowiercących,5 x 5 mm (w przypadku pierwszej warstwy) i co 50 mm do każdej dolnej półki blachy trapezowej za pomocą wkrętów samowiercących,5 x 5 mm Płyta PROMAXON -Typ A, gr. x 8 mm, mocowana co 500 mm samowiercących,5 x 5 mm (w przypadku pierwszej warstwy) i co 50 mm do każdej dolnej półki blachy trapezowej za pomocą wkrętów samowiercących,5 x 55 mm Blacha trapezowa nośna, gr. 0,75 mm Płyta do pokryć dachowych, gr. x 80 mm, gęstość: min. 50 kg/m³ Blacha trapezowa nośna, gr. 0,75 mm Płyta do pokryć dachowych, gr. x 80 mm, gęstość: min. 50 kg/m³ Membrana hydroizolacyjna Membrana hydroizolacyjna Ciężar zabezpieczenia: ± 8 kg/m² Ciężar zabezpieczenia: ± kg/m² Obliczanie nośności blachy trapezowej oraz układanie izolacji wykonumi się zgodnie ze specyfikacją producenta. Płyty z prostymi krawędziaje się zgodnie ze specyfikacją producenta. Płyty z prostymi krawędzia- mi 5

4 PROMAXON -Typ A grubości x0 mm mocowaną REI 0 Płyta PROMAXON -Typ A, gr. x 0 mm, płyty mocowane co 500 mm do dolnej półki blachy trapezowej za pomocą wkrętów samowiercących,5 x 5 mm (w przypadku pierwszej warstwy) i co 50 mm do każdej dolnej półki blachy trapezowej za pomocą wkrętów samowiercących,5 x 55 mm Blacha trapezowa nośna, gr. 0,75 mm Płyta do pokryć dachowych, gr. 00 mm, gęstość: min. 0 kg/m³ Membrana hydroizolacyjna Ciężar zabezpieczenia: ± 5 kg/m² zaprawą ogniochronną PROMASPRAY -C50 nanoszoną na siatkę stalową mocowaną - R 90 EI 60 5 Zaprawa ogniochronna PROMASPRAY -C50, gr. 5 mm Siatka stalowa mocowana za pomocą wkrętów samowiercących,9 x mm w odległościach 00 mm w kierunku wzdłużnym oraz 75 mm w kierunku poprzecznym Blacha trapezowa nośna Płyta do pokryć dachowych, gr. 60 mm 5 Membrana hydroizolacyjna Ciężar zabezpieczenia: ± 0 kg/m² się zgodnie ze specyfikacją producenta. Nakładanie zapraw PROMASPRAY -C50 należy powierzyć wyspecjalizowanym firmom montażowym. zaprawą ogniochronną PROMASPRAY -C50 nanoszoną na siatkę stalową mocowaną bezpośrednio do blachy trapezowej nośnej z izolacją - REI 0 5 Zaprawa ogniochronna PROMASPRAY -C50, gr. 5 mm Siatka stalowa mocowana za pomocą wkrętów samowiercących,9 x mm w odległościach 00 mm w kierunku wzdłużnym oraz 75 mm w kierunku poprzecznym Blacha trapezowa nośna Płyta do pokryć dachowych, gr. 60 mm 5 Membrana hydroizolacyjna Ciężar zabezpieczenia: ± 7 kg/m² się zgodnie ze specyfikacją producenta. Nakładanie zapraw PROMASPRAY -C50 należy powierzyć wyspecjalizowanym firmom montażowym. 6 7
