Wykład 1. Informacje ogólne

Transkrypt

1 Wykład 1 Informacje ogólne Bud. S. pok. 68 tel emal: Zbgnew.Zdun@plans.com.pl konsultacje: termn ustalany telefonczne lub malowo

2 Zakres wykładu: 1. Struktura parametry KSE 2. Modele elektryczne ln przesyłowych transformatorów 3. Praca ln przesyłowych transformatorów 4. Model elektroenergetycznej sec przesyłowej 5. Oblczena rozpływowe 6. Symulacja stanów pracy KSE 7. Operatywne kerowane nadzorowane pracy KSE 8. Systemy regulacj napęca, mocy częstotlwośc 9. Przesył prądem stałym 10. Oblczena zwarcowe 11. Zabezpeczena od zwarć 12. Aware systemowe Wykład 1-2/15

3 Lteratura Podstawowa 1. Sz. Kujszczyk zespół: Elektroenergetyczne układy przesyłowe, WNT, S. Bernas: Systemy elektroenergetyczne, WNT, P. Kacejko, J. Machowsk: Zwarca w systemach elektroenergetycznych, WNT, J. Machowsk: Regulacja stablność systemu elektroenergetycznego, OW PW, Praca zborowa: Poradnk Inżynera Elektryka, tom 3, rozdzał 8, WNT, Internet Uzupełnająca 1. Z. Kremens, M. Soberajsk: Analza systemów elektroenergetycznych, WNT, W. Wnkler, A. Wsznewsk: Automatyka zabezpeczenowa w systemach elektroenergetycznych, WNT, 2004 Wykład 1-3/15

4 Zalczene: Egzamn psemny: Należy samodzelne przygotować opracowane na dwa (trzy) tematy z klkudzesęcu tematów. Rozmowa: Ocena notatek z wykładów Obecność na wykładach dodatkowo punktowana Należy omówć jeden z wylosowanych tematów. Szczegółowy wykaz tematów zostane podany pod konec wykładów. Maksymalna lczba punktów psemny 60, ustny 40, razem 100 Ocena ostateczna: 3 w zakrese 51-60, 3½ 61-70, , 4½ 76-80, 5 >80 Termny egzamnów zostaną ustalone przez Dzekanat pod konec zajęć. Wykład 1-4/15

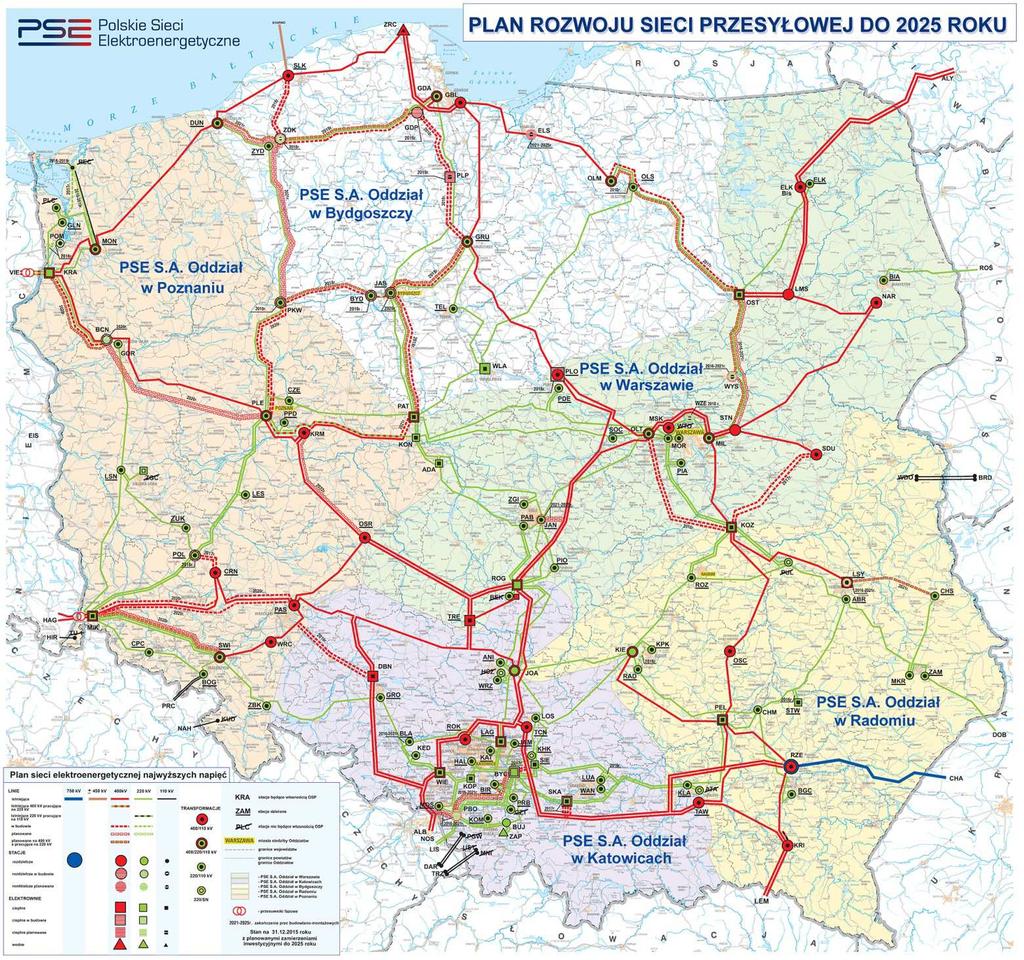

5 Krajowy System Elektroenergetyczny - KSE ALYTUS ±500 SŁUPSK ±600 Farmy watrowe ~4500 ŻARNOWIEC 4x176/ ln przesyłowych, km 89 ln ŻYDOWO 400 kv, km OSTROŁĘKA 3x200 2x49/42 1x53 ANWIL 167 ln o napęcu 220 kv, km 1x460 PĄTNÓW (PAK) (6+3+1)x200 1x470 DOLNA ODRA 8x200 1 kabel DC o napęcu 450 kv, 254 km Jelonk 106 stacj 400/220/110 kv BEŁCHÓW 12x360 1x858 KOZIENICE 8x200 2x500 1x MW ŁAGISZA moc osągalna 31 grudna 2016r.) 2x120 1x MW szczyt weczorny (15 grudna 2016r.) TURÓW 10x200 ZDUN OPOLE 4x360 1x1000 POŁANIEC 8x200 ŁAZISKA 4x200 2x MW dolna obcążena (15 serpna 2016r.) RYBNIK 8x GWh zużyce energ elektrycznej PORĄBKA 4x120 NIEDZICA 2x46/51 SOLINA 4x50/31 Wykład 1-5/15

6 Struktura systemu elektroenergetycznego SEE zagrancy 1000MW 20kV U 1, δ 1 P 1,Q MW 1 JWCD Moc wymany Seć 400kV U,δ P,Q 360MW 200MW 2 250MV A 330MV A Seć 220kV Y 500MV A 360MW 160MV A 250MV A 10kV 200MW 10kV Seć 110kV MW MW EC - JWCK U l,δ l GPZ 1 l GPZ 2 FW P TR: 10, 16, 25, 44, 60MV A l,q l OZE Seć rozdzelcza średnego nskego napęca Seć 6kV 1 10MW EP Wykład 1-6/15

7 Elementy systemu elektroenergetycznego 1. Elektrowne 2. Lne elektroenergetyczne 3. Stacje elektroenergetyczne 4. Transformatory 5. Dławk batere kondensatorów 6. Automatyka pomarowa sterująca 7. Automatyka prewencyjna zabezpeczenowa Wykład 1-7/15

8 Parametry systemu elektroenergetycznego 1. Moc zanstalowana w elektrownach 2. Struktura mocy zanstalowanej 3. Moc szczytowa 4. Moc dyspozycyjna 5. Moc najwększej elektrown 6. Moc najwększych bloków 7. Napęca znamonowe sec 8. Najwyższe napęce sec przesyłowej 9. Struktura sec 10. Najwększa odległość przesyłu 11. Struktura mocy zapotrzebowanej zmenność dobowa, roczna Wykład 1-8/15

9 Wskaźnk jakoścowe energ elektrycznej 1. Właścwa wartość napęca na odbornkach 2. Symetra fazowa napęć 3. Częstotlwość 4. Kształt krzywej napęca (zawartość wyższych harmoncznych THD) 5. Bezprzerwowość zaslana (AIT, ENS, SAIDI, SAIFI, MAIFI, tp) 6. Małe wahana napęca (krótkotrwałe) 7. Brak zanków napęca Wykład 1-9/15

10 Metody rozwązywana obwodów trójfazowych prądu przemennego 1. Rachunek lczb zespolonych Z = (R+jX) [Ω ] U = ( U e jδ ) [kv,stop.]= (e+jf) [kv] I = (a+jb) [ka ] S = (P+jQ ) [MW, Mvar] Y = = (G+jB) [S,µS] 2. Prawo Ohma U = Z I = (R+jX) (a+jb) U = Z I 2. Wzór na moc trójfazową S = U mfaz. I * faz. = (e+jf) (a - jb) = P[MW] +jq[mvar] S = U mfaz. I faz. [MV A] Wykład 1-10/15

11 1. Pomary welkośc elektrycznych Seć przesyłowa 2. Obwody trójfazowe napęce fazowe lub mędzyprzewodowe, prąd fazowy, moc trójfazowa 3. Lna przesyłowa, transformator czwórnk Π: Z=R+jX, jb/2, ϑ 4. Metoda potencjałów węzłowych: I=Y U 5. Metoda składowych symetrycznych: [I 0,I 1,I 2 ], [U 0,U 1,U 2 ], [Z 0,Z 1,Z 2 ] 6. Metoda sprowadzana do jednego pozomu napęcowego (transformatory) ϑ T = U G /U D U G =U D ϑ T I G =I D /ϑ T Z G = Z D ϑ T 2 Wykład 1-11/15

12 Metody numeryczne w oblczenach stanów SEE 1. Rachunek macerzowy mnożene, nwersja macerzy 2. Rozwązywane lnowych układów równań elmnacja Gaussa rozkład trójkątny macerzy (faktoryzacja) 3. Rozwązywane nelnowych układów równań metoda Newtona 4. Całkowane równań różnczkowych metoda Eulera, Rungego-Kutty 5. Równane ruchu obrotowego mas wrujących Ω = Ω 6. Transmtancja operatorowa Wykład 1-12/15

13 Model systemu elektroenergetycznego Pm->Pe 500MW 20kV JWCD 200MW P 200MW Q 10kV MW EC - JWCK = = U 1, δ 1 P 1,Q U 2 U 2 Y Y U N,δ N TR: 10, 16, 25, 44, 60MV A sn µ OZE SEE zagrancy Moc wymany Seć 400kV 250MV A 330MV A Seć 220kV 160MV A cos µ + Seć 110kV GPZ 1 j N U N P l,q l j N Y 250MV A GPZ 2 Seć rozdzelcza średnego nskego napęca U U U j j Y U,δ P,Q X wektor stanu SEE 360MW 500MV A 360MW j Y j 10kV sn( δ δ µ ) MW 1 10MW Seć 6kV EP j j FW j cos( δ δ µ ) j Wykład 1-13/15

14 Wykład 1 Struktura parametry systemu elektroenergetycznego Dzękuję za uwagę
