1 XIX Konferencja Naukowo-Techniczna Rynek Energii Elektrycznej REE 2013 Uwarunkowania techniczne i ekonomiczne rozwoju OZE w Polsce Dorota Gulbinowicz, Adam Oleksy, Grzegorz Tomasik maja 2013 r.

2 Plan prezentacji 1. Przyłączanie OZE w kontekście regulacji prawnych i dokumentów rządowych 2. Aktualny stan w zakresie wydanych warunków przyłączenia i zawartych umów o przyłączenie 3. Niezbędna rozbudowa sieci na potrzeby przyłączeń 4. Rozwój OZE z uwzględnieniem możliwości bilansowych KSE 5. Perspektywy dla OZE w kontekście planowanych zmian przepisów prawnych 6. Podsumowanie 2

3 1.1. Obowiązujące prawo i inne regulacje Ustawa z dnia 10 kwietnia 1997 r. Prawo energetyczne z późniejszymi zmianami Rozporządzenie Ministra Gospodarki z dnia 4 maja 2007 r. w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego Rozporządzenie Ministra Gospodarki z dnia 2 lipca 2007 r. w sprawie szczegółowych zasad kształtowania i kalkulacji taryf oraz rozliczeń w obrocie energią elektryczną Instrukcja Ruchu i Eksploatacji Sieci Przesyłowej (IRiESP) Taryfa dla energii elektrycznej Polityka Energetyczna Polski do roku 2030 (PEP2030) Krajowy plan działania w zakresie odnawialnych źródeł energii (KPD) 3

4 1.2. Wymagane dokumenty do wniosku o określenie WP Zestawienie nieruchomości, na których planowana jest budowa urządzeń wytwórczych przyłączanych do sieci przesyłowej Pełny odpis z Krajowego Rejestru Sądowego lub zaświadczenie o wpisie do ewidencji działalności gospodarczej Pełnomocnictwa w przypadku Wnioskodawców działających za pośrednictwem pełnomocników Wypis i wyrys z miejscowego planu zagospodarowania przestrzennego lub w przypadku jego braku, decyzja o warunkach zabudowy i zagospodarowania terenu. Dla morskich farm wiatrowych odpowiednikiem ww. dokumentów jest pozwolenie na wznoszenie sztucznych wysp, konstrukcji i urządzeń w polskich obszarach morskich Plan zabudowy lub szkic sytuacyjny określający usytuowanie przyłączanego obiektu wraz z infrastrukturą techniczną względem istniejącej sieci oraz sąsiednich obiektów Dokumenty opisujące parametry techniczne, charakterystykę ruchową i eksploatacyjną przyłączanych urządzeń oraz specyfikacje techniczne 4

5 1.3. Określenie warunków przyłączenia do sieci przesyłowej Złożenie przez Wnioskodawcę wniosku o określenie Warunków Przyłączenia (zgodnie z aktualnym wzorem umieszczonym na stronie internetowej Weryfikacja przez OSP wniosku o określenie Warunków Przyłączenia Potwierdzenie przez OSP w terminie 14 dni od daty wpłynięcia wniosku o określenie Warunków Przyłączenia kompletności wniosku lub wezwanie do jego uzupełnienia Wpłata zaliczki na poczet opłaty za przyłączenie w terminie 14 dni od daty potwierdzenia kompletności wniosku o określenie Warunków Przyłączenia (30 zł brutto za każdy kilowat mocy przyłączeniowej wskazanej w przedmiotowym wniosku, lecz nie więcej niż zł brutto i nie więcej niż wysokość przewidywanej opłaty za przyłączenie do sieci). 5

6 1.4. Określenie warunków przyłączenia do sieci przesyłowej Wykonanie przez OSP ekspertyzy wpływu przyłączanych instalacji lub sieci na system elektroenergetyczny obejmującej zagadnienia rozpływowe oraz bilansowe KSE Wydanie warunków przyłączenia albo odmowa ich wydania w terminie 150 dni od daty złożenia kompletnego wniosku o określenie warunków przyłączenia i wniesienia zaliczki na poczet opłaty za przyłączenie do sieci Przed zawarciem umowy o przyłączenie do sieci przesyłowej podmiot ubiegający się o przyłączenie powinien przedstawić informacje dotyczące tytułów prawnych do nieruchomości, na których planowana jest budowa jednostek wytwórczych wraz z podaniem numerów ksiąg wieczystych dla tych nieruchomości. W przypadku, gdy prawo do dysponowania nieruchomością opiera się na innym tytule niż własność lub użytkowanie wieczyste, należy załączyć umowę zawartą z podmiotem uprawnionym. 6

7 1.5. Wymagania w zakresie rozwoju energetyki wiatrowej określone w dokumentach rządowych Rozwój OZE do 2020 r. zgodnie z KPD Typ OZE MW MW MW Elektrownie opalane biomasą Lądowe farmy wiatrowe Morskie farmy wiatrowe Elektrownie wodne Elektrownie fotowoltaiczne OZE ogółem

8 2.1. Aktualny stan w zakresie przyłączania farm wiatrowych do KSE Moc farm wiatrowych, dla których zostały uzgodnione z OSD warunki przyłączenia ok MW Moc farm wiatrowych, dla których zostały wydane przez OSD warunki przyłączenia do sieci SN ok MW Łączna moc farm wiatrowych, dla których zostały wydane przez OSP warunki przyłączenia oraz zawarte umowy o przyłączenie ok MW Moc farm wiatrowych przyłączonych do KSE ok MW Łącznie: ~ ok. 24,4 GW 8

9 3.1. Plan rozwoju sieci przesyłowej Okres planowania do 2025 r., szacowane nakłady ok. 23 mld zł (ceny stałe na 2011 r.) Plan Zamierzeń Inwestycyjnych na lata , szacowane nakłady 9,9 mld zł (ceny stałe na 2012 r.) Główne cele: Wzrost bezpieczeństwa dostaw energii elektrycznej Przyłączenia i wyprowadzenie mocy z OZE Przyłączenia i wyprowadzenie mocy z nowych elektrowni systemowych Rozwój połączeń transgranicznych 9

10 3.2. Plan rozwoju sieci przesyłowej Inwestycje dedykowane dla przyłączenia farm wiatrowych Zawarte umowy na realizację linii: Linia 400 kv Żydowo Kierzkowo SE Gdańsk Przyjaźń Linia 400 kv Piła Krzewina SE Bydgoszcz Zachód Planowane postępowania przetargowe na inwestycje liniowe: Linia 400 kv Żydowo Kierzkowo Piła Krzewina Linia 400 kv Piła Krzewina Plewiska Linia 400 kv Grudziądz Jasiniec Linia 400 kv Jasiniec Pątnów Rozstrzygnięcie postępowań przetargowych (koniec maja 2013 r.): Linia 400 kv Pelplin Grudziądz Linia 400 kv Słupsk Żydowo Kierzkowo - Inwestycje głównie związane z przyłączeniem FW Łączne nakłady inwestycyjne związane z przyłączeniem farm wiatrowych do roku 2025: ok. 3,5 mld zł 10

11 4.1. Bilansowanie mocy w KSE Ocena możliwości bilansowania SEE jakie aspekty uwzględnia? Prognozę zapotrzebowania na moc Planowane wycofania mocy w krajowym sektorze wytwórczym, w tym wycofania jednostek wytwórczych centralnie dysponowanych JWCD Planowane przyłączenia do KSE nowych mocy wytwórczych Minimum techniczne możliwego obciążenia jednostek wytwórczych Pmintech (innych niż źródła wiatrowe) 11

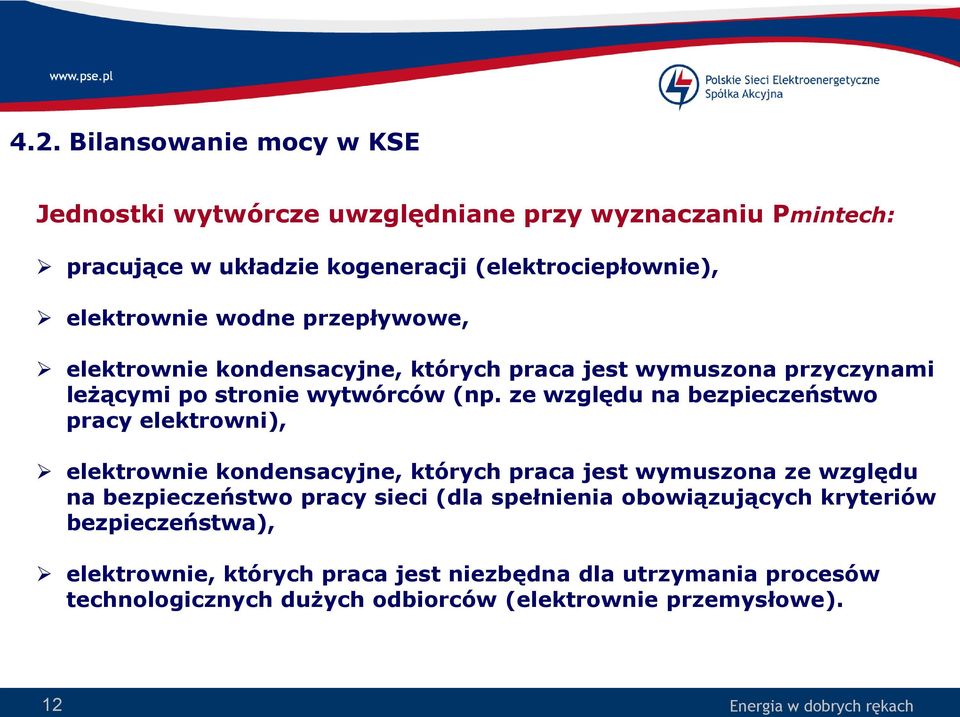

12 4.2. Bilansowanie mocy w KSE Jednostki wytwórcze uwzględniane przy wyznaczaniu Pmintech: pracujące w układzie kogeneracji (elektrociepłownie), elektrownie wodne przepływowe, elektrownie kondensacyjne, których praca jest wymuszona przyczynami leżącymi po stronie wytwórców (np. ze względu na bezpieczeństwo pracy elektrowni), elektrownie kondensacyjne, których praca jest wymuszona ze względu na bezpieczeństwo pracy sieci (dla spełnienia obowiązujących kryteriów bezpieczeństwa), elektrownie, których praca jest niezbędna dla utrzymania procesów technologicznych dużych odbiorców (elektrownie przemysłowe). 12

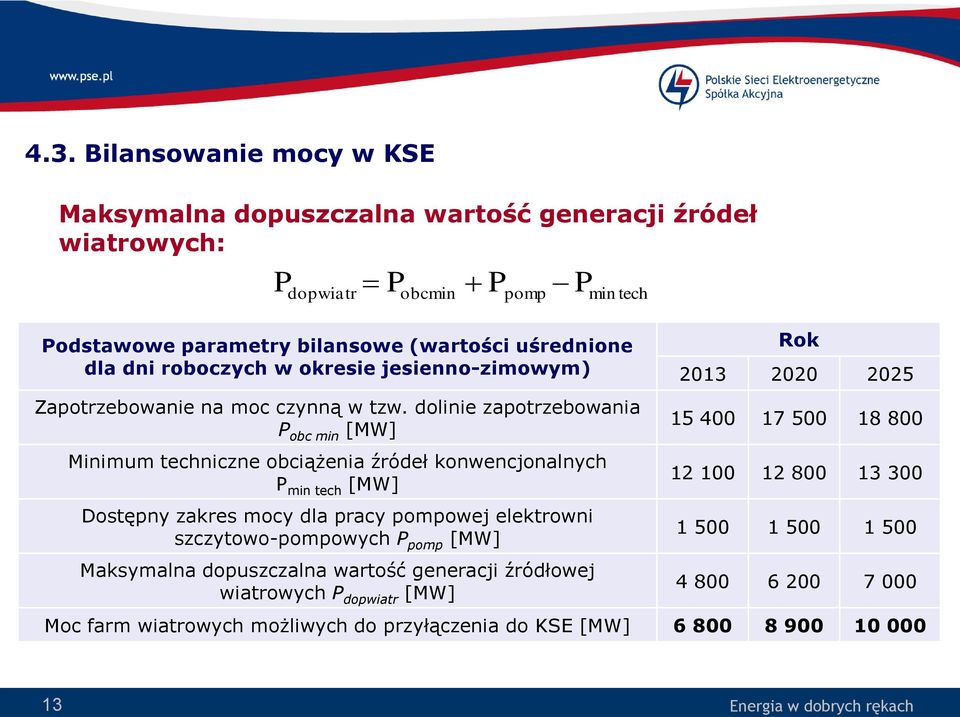

13 4.3. Bilansowanie mocy w KSE Maksymalna dopuszczalna wartość generacji źródeł wiatrowych: P dopwiatr P obcmin P pomp P min tech Podstawowe parametry bilansowe (wartości uśrednione dla dni roboczych w okresie jesienno-zimowym) Zapotrzebowanie na moc czynną w tzw. dolinie zapotrzebowania P obc min [MW] Minimum techniczne obciążenia źródeł konwencjonalnych P min tech [MW] Dostępny zakres mocy dla pracy pompowej elektrowni szczytowo-pompowych P pomp [MW] Maksymalna dopuszczalna wartość generacji źródłowej wiatrowych P dopwiatr [MW] Rok Moc farm wiatrowych możliwych do przyłączenia do KSE [MW]

14 Bilansowanie mocy w KSE Stopień wykorzystania mocy zainstalowanej krajowych źródeł wiatrowych w 2011 r. 80% 70% 60% Średnie godzinowe obciążenie el. wiatrowych do ich mocy osiągalnej 50% 40% 30% 20% 10% 0% Godziny 14

15 4.5. Bilansowanie mocy w KSE Podstawowy bilans mocy w KSE dla dnia weekendu z wysoką generacją farm wiatrowych (okres jesienno-zimowy) P Wymagana redukcja obciążenia źródeł wiatrowych Wymagana redukcja obciążenia źródeł wiatrowych P pomp=1 150 MW FW P W =6 000 MW Pmintech P mintech = MW Kolejne godziny doby 24 15

16 4.6. Bilansowanie mocy w KSE Podstawowy bilans mocy w KSE dla dnia roboczego z wysoką generacją farm wiatrowych (okres jesienno-zimowy) P Wymagana redukcja obciążenia źródeł wiatrowych P pomp=1 480 MW FW P W =5 000 MW Pmintech P mintech = MW 0 Kolejne godziny doby 24 16

17 5.1 Perspektywy dla OZE w kontekście planowanych zmian przepisów prawnych Wprowadzenie rozwiązań prawnych umożliwiających redukcję generacji wiatrowej w sytuacjach braku możliwości zbilansowania KSE Regulacja zagadnień związanych z dużą ilością wydanych warunków przyłączenia oraz zawartych umów o przyłączenie farm wiatrowych dla projektów nierealizowanych Wprowadzenie regulacji prawnych umożliwiających przyłączenie farm wiatrowych w przypadku braku dostępnej mocy przyłączeniowej, pod warunkiem wyposażenia tych farm w instalacje do magazynowania wytworzonej przez nie energii elektrycznej zgodnie z poniższą zależnością: E magazyn = 0,6 P przył T dolina E magazyn P przył zmagazynowana energia elektryczna w magazynie, wyrażona w MWh, moc przyłączeniowa odnawialnego źródła energii, wyrażona w MW, T dolina czas trwania doliny obciążenia, wyrażony w h. 17

18 6.1. Podsumowanie PSE S.A. planuje rozwój sieci przesyłowej, między innymi, w celu spełnienia wymagań stawianych Polsce w pakiecie klimatycznym z uwzględnieniem potrzeb w zakresie przyłączenia OZE do sieci przesyłowej Rozbudowa sieci przesyłowej jest realizowana w oparciu o uzgodniony z Prezesem URE Planem Rozwoju Brak możliwości zbilansowania KSE w przypadku dużej generacji wiatrowej Przyłączenie farm wiatrowych w przypadku braku dostępnej mocy przyłączeniowej, pod warunkiem, wyposażenia farmy w instalację do magazynowania wytworzonej energii elektrycznej PSE S.A. jest w trakcie wykonywania analiz uwzględniających możliwości przyłączenia źródeł fotowoltaicznych ze względu na ograniczenia bilansowe KSE 18

19 Dziękujemy Dorota Gulbinowicz, Adam Oleksy, Grzegorz Tomasik PSE S.A. 19
