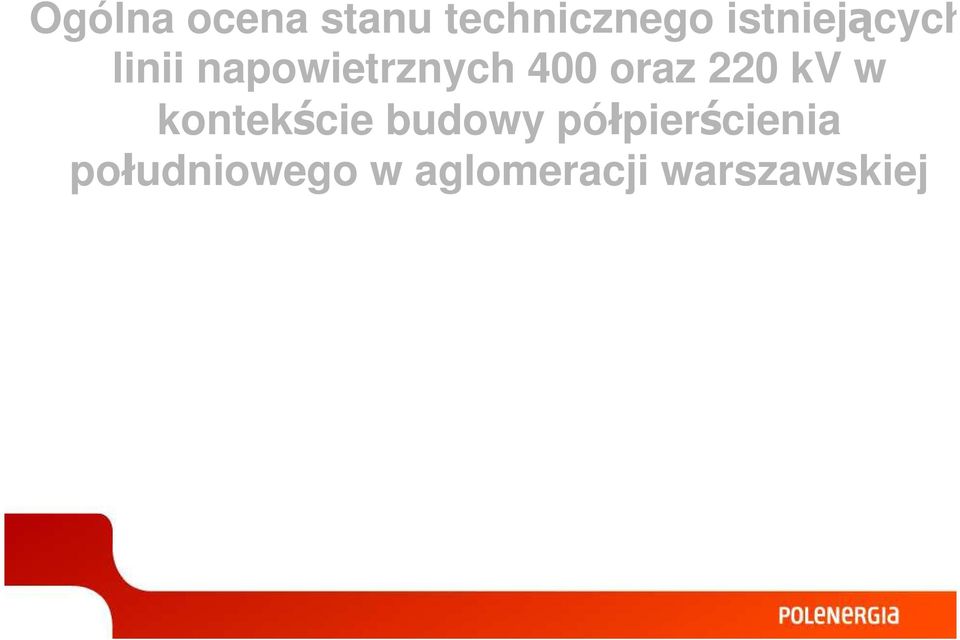

1 Ogólna ocena stanu technicznego istniejących linii napowietrznych 400 oraz 220 kv w kontekście budowy półpierścienia południowego w aglomeracji warszawskiej

2 Agenda Polska energetyka w liczbach Stan techniczny sieci przesyłowych Południowy półpierścień aglomeracji warszawskiej Problemy w realizacji inwestycji sieci przesyłowych 2

3 Agenda Polska energetyka w liczbach Stan techniczny sieci przesyłowych Południowy półpierścień aglomeracji warszawskiej Problemy w realizacji inwestycji sieci przesyłowych 3

4 Obecnie w Polsce pracuje 55 cieplnych elektrowni, które wytwarzają 90% energii naszego kraju. Opalane są one w 60% węglem kamiennym, a w 38% węglem brunatnym. Największe elektrownie w Polsce: El.odnawialne: 0,01% El.wiatrowe: 0,69% El.przemysłowe: 5,70% El.zawodowe wodne: 2,14% Struktura produkcji energii elektrycznej w pierwszym półroczu 2010 roku* * Źródło: H.L. Gabryś Energetyka listopad 4

5 239 linii o łącznej długości km 1 linia o napięciu 750 kv o długości 114 km 71 linii o napięciu 400 kv o łącznej długości km 167 linii o napięciu 220 kv o łącznej długości km 106 stacji najwyższych napięć (NN) * Źródło: PSE Operator S.A. 5

6 Agenda Polska energetyka w liczbach Stan techniczny sieci przesyłowych Południowy półpierścień aglomeracji warszawskiej Problemy w realizacji inwestycji sieci przesyłowych 6

7 Porównanie gęstości sieci przesyłowych w Polsce i Europie* Polska - 41 km Długość linii przesyłowych przypadająca na 1000 km 2 powierzchni danego kraju** * Źródło: ** Źródło: Raport o wpływie uregulowań prawnych na warunki eksploatacji i rozwoju infrastruktury technicznej liniowej sektora paliwowo energetycznego decydującej o bezpieczeństwie energetycznym kraju Realizacja elektroenergetycznych inwestycji liniowych - dr.inż. Anna Stankowska; Elektroenergetyka nr 1/2009 7

8 Fakty: brak inwentaryzacji stanu zużycia infrastruktury; większość linii przesyłowych zostało wybudowanych w latach 70 i 80 XX wieku; na podstawie przeprowadzonych analiz linie 400 kv mogą być jeszcze eksploatowane przez kilkanaście lat; czas eksploatacji linii 220 kv jest bardzo krótki. Wymagają one pilnej modernizacji i przebudowy na napięcie 400 kv; wzrost dł. linii NN 400 oraz 220 kv w latach wyniósł zaledwie 2,7 %, przy jednoczesnym wzroście krajowej produkcji 11,9 % oraz zużycia 13,3 %**; * Źródło: SRNPRE Infrastruktura energetyczna potrzebny plan Marshalla Kleiber, Steinhoff, Żmijewski ** Źródło: Potrzeby inwestycyjne sieci elektroenergetycznych Zygmunt Maciejewski 8

9 * Źródło: SRNPRE Infrastruktura energetyczna potrzebny plan Marshalla Kleiber, Steinhoff, Żmijewski 9

10 5 mld euro trzeba wydać na modernizację linii przesyłowych w ciągu najbliższych 19 lat w efekcie zaplanowanych działań inwestycyjnych i modernizacyjnych do roku 2015 r. w strukturze sieci przesyłowych powinny nastąpić następujące zmiany: wzrost dł. linii 400 kv o 1800 km, zmniejszenie dł. linii 220 kv o 800 km, zwiększenie zdolności przesyłowych linii 220 kv o dł. około 190 km**. *Źródło: SRNPRE Infrastruktura energetyczna potrzebny plan Marshalla Kleiber, Steinhoff, Żmijewski ** Plan Rozwoju w zakresie zaspokojenia obecnego i przyszłego zapotrzebowania na en. elektryczną na lata PSE Operator S.A. 10

11 Agenda Polska energetyka w liczbach Stan techniczny sieci przesyłowych Południowy półpierścień aglomeracji warszawskiej Problemy w realizacji inwestycji sieci przesyłowych 11

12 Linia Rok budowy Typ Kozienice - Miłosna 1971/ /400 kv Kozienice - Mory 1954/ kv Ostrołęka - Miłosna kv Rogowiec - Mościska kv Źródło: PSE Operator S.A. 12

13 Przewody niskozwisowe (inwestycja zrealizowana) Planowane inwestycje (przewody pozostałe) W 2008 roku przewody fazowe na linii 220 kv Kozienice-Mory zostały wymienione na przewody z rdzeniem kompozytowym typu ACCC/TW 460 mm 2 Źródło: PSE Operator S.A. 13

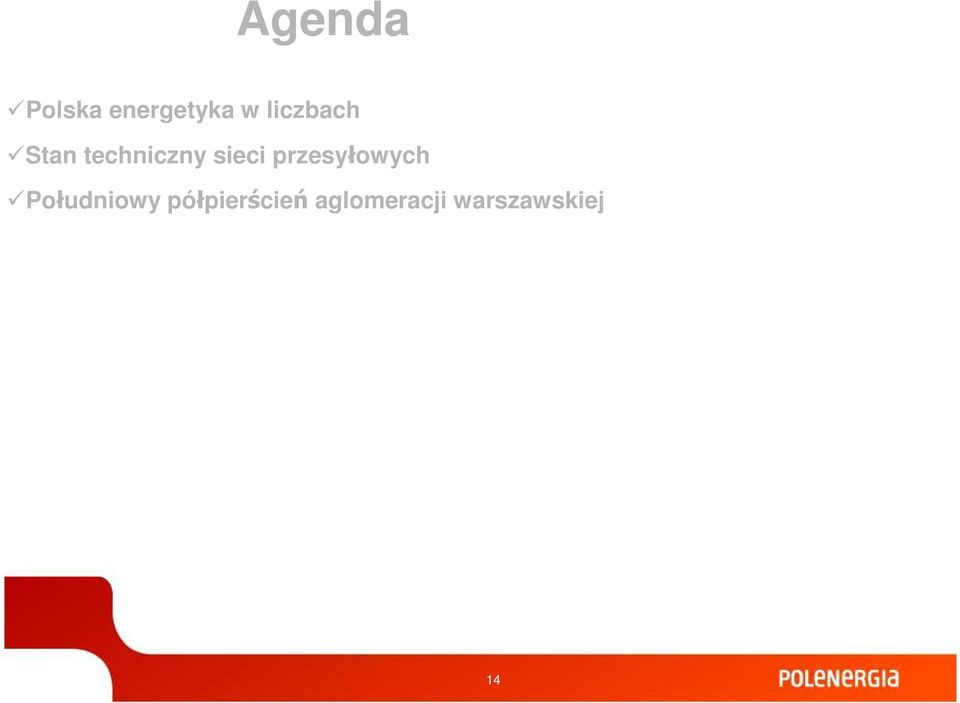

14 Agenda Polska energetyka w liczbach Stan techniczny sieci przesyłowych Południowy półpierścień aglomeracji warszawskiej Problemy w realizacji inwestycji sieci przesyłowych 14

15 Średni czas kompleksowej budowy odcinka o dł. ok. 80 km wynosi 7 15 lat!!! duże nakłady inwestycyjne; brak odpowiednich rozwiązań prawnych m.in.: problemy związane z brakiem posiadania prawa służebności przesyłu (koszty uzyskania służebności stanowią % całk. kosztów bud.) długi okres procesów planistycznych uwarunkowania środowiskowe; zła polityka taryfowa w ostatnich latach brak dostatecznych środków na zahamowanie procesów dekapitalizacji infrastruktury; zaniedbania w kwestiach organizacyjno technicznych; brak potencjału w kwestiach wykonawczych; 15

16 Dziękuję za uwagę! Karol Pawlak
