Miasto Stołeczne Warszawa Biuro Infrastruktury. luty 2009 r.

Transkrypt

1 luty 2009 r.

2 Warszawski Węzeł Elektroenergetyczny (WWE) Warszawa posiada największy miejski system elektroenergetyczny w Polsce bazujący na: - 5 głównych punktach zasilania GPZ(Miłosna, Mościcka, Towarowa, Piaseczno, Mory), - 34 rejonowych punktach zasilania RPZ 110/15-2 źródłach wytwórczych energii elektrycznej: EC Siekierki i EC Żerań o łącznej mocy zainstalowanej 920 MW (wytwarzających energię w skojarzeniu). Legenda: kolor czerwony - linie NN 400 kv kolor zielony linie NN 220 kv kolor niebieski- linie WN 110 kv Źródło PSE S.A.

3 Warszawa od strony północnej jest zasilana liniami NN 400 kv przez tzw. półpierścień północny GPZ Miłosna - GPZ Mościska. Półpierścień ten zasilany jest: - z Elektrowni Kozienice (2820 MW moc zainstalowana) linią 400 kv do GPZ Miłosna, - z Elektrowni Bełchatów (4440 MW moc zainstalowana) linią 400 kv do GPZ Rogowiec GPZ Mościska. Ponadto: - Od strony południowej biegnie 2 torowa linia 220 kv relacji Elektrownia Kozienice GPZ Mory, - Od strony zachodniej z Elektrowni Pątnów (1200 MW- moc zainstalowana) biegnie do GPZ Mory linia 220 kv, - Elektrownia Ostrołęka (647 MW - moc zainstalowana) od strony północnowschodniej przez linię 220 kv i stację Miłosna również zasila Warszawę.

4 Zamknięcie pierścienia NN 400 kv wokół Warszawy jest najistotniejszym elementem wpływającym na poprawę bezpieczeństwa elektroenergetycznego aglomeracji warszawskiej. Realizacja ww. inwestycji zwiększy bezpieczeństwo energetyczne oraz niezawodność funkcjonowania systemu elektroenergetycznego (SEE) w Warszawie i wokół aglomeracji warszawskiej.

5

6 Zgodnie z projektem PSE Operator S.A. Rozbudowa Warszawskiego Węzła Elektroenergetycznego realizowane będą następujące przedsięwzięcia: Budowa linii 400 kv Elektrownia Kozienice nowa stacja Ołtarzew, Budowa linii 400 kv Elektrownia Kozienice GPZ Siedlce Ujrzanów, Budowa linii 400 kv GPZ Siedlce Ujrzanów GPZ Miłosna.

7 Budowa nowego bloku energetycznego dla Miasta BILANS ENERGETYCZNY W ASPEKCIE BEZPIECZEŃSTWA to bilans mocy

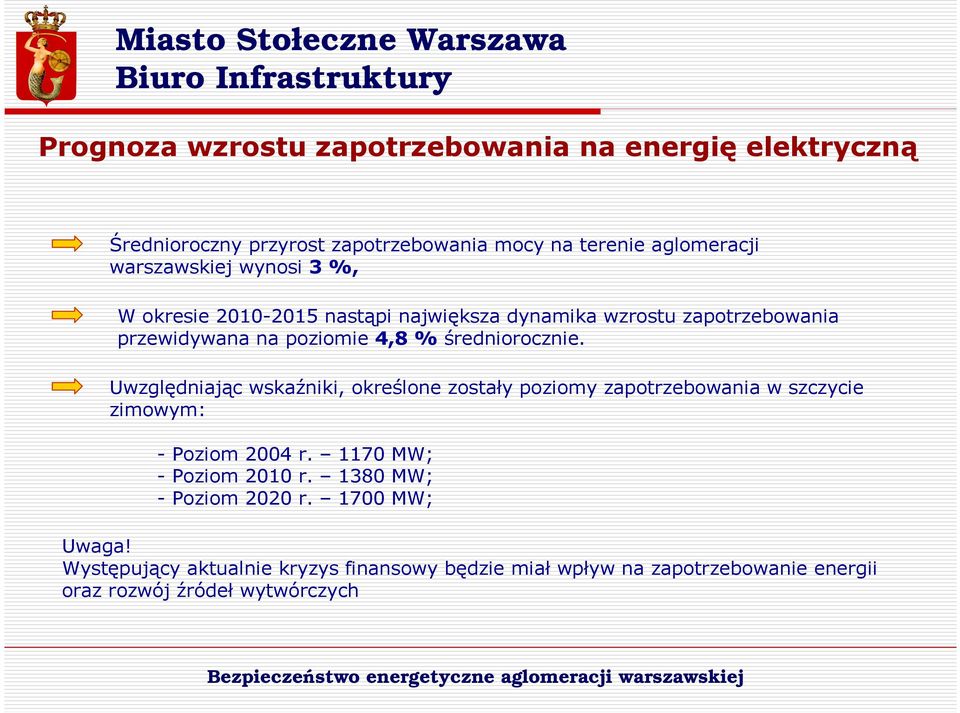

8 Prognoza wzrostu zapotrzebowania na energię elektryczną Średnioroczny przyrost zapotrzebowania mocy na terenie aglomeracji warszawskiej wynosi 3 %, W okresie nastąpi największa dynamika wzrostu zapotrzebowania przewidywana na poziomie 4,8 % średniorocznie. Uwzględniając wskaźniki, określone zostały poziomy zapotrzebowania w szczycie zimowym: - Poziom 2004 r MW; - Poziom 2010 r MW; - Poziom 2020 r MW; Uwaga! Występujący aktualnie kryzys finansowy będzie miał wpływ na zapotrzebowanie energii oraz rozwój źródeł wytwórczych

9 BILANS 2004 i 2008 (zima) Istniejąca rezerwa pozwalała na podtrzymanie ciągłości zasilania w przypadku wystąpienia pojedynczych awarii na terenie Warszawskiego Węzła Elektroenergetycznego (WWE). BILANS 2015 (zima) - bez NOWEGO BLOKU Przy założonym 3 % wzrostem zapotrzenowania na moc możemy się spodziewać wystąpienia DEFICYTU MOCY! BILANS 2015 (zima) - z NOWYM BLOKIEM Będzie istniała niewielka rezerwa mocy przy pracy w warunkach normalnych. Będzie natomiast niewystarczająca do utrzymania zasilania w przypadku dużej awarii lub przy ekstremalnych warunkach pogodowych.

10 BILANS 2004, 2008 i 2015 bez i z nowym blokiem (zima) 1700 Zapotrzebowanie na moc [MW] z nowym blokiem 2004r. 2008r. 2015r. 2015r. z VHP z KSE Rezerw a Deficyt

11 Miastu niezbędne są nowe źródła wytwórcze i transformacyjne Przedsięwzięcie NOWY BLOK może dać nowe moce wytwórcze w Mieście oraz spowodować powstanie nowych zdolności transformacji mocy z KSE NOWY BLOK KOGENERACYJNY 480 MW Nominalna moc elektryczna netto Moc elektryczna netto przy max. mocy ciepłowniczej Moc elektryczna minimalna Moc cieplna 447 MW 335 MW 288 MW 527 MW Jako najbardziej nowoczesny najlepiej aby pracował 100% czasu - cały rok, cała dobę 100% mocy 100% w skojarzeniu Roczne zużycie węgla Mg Emisja zanieczyszczeń będzie w granicach dozwolonych prawem

12 ZYSKI i STRATY wynikające z wybudowania NOWEGO BLOKU dla VHP (+) Efektywność finansowa (+) Odtworzenie majątku produkcyjnego (zachowanie zdolności do generowania zysku) (+) Efektywność energetyczna (kogeneracja, sprawność, ograniczenie strat przesyłu) dla Kraju (+) wzrost mocy wytwórczej zaspokajającej potrzeby odbiorców (+) ekologiczne: globalny wzrost emisji, ale spadek jednostkowych wskaźników emisji dla Warszawy (-) niedogodności związane z eksploatacją - transport węgla, emisja zanieczyszczeń (+) ekologicznie korzystny ze względu na ograniczenie pracy starych bloków (!!!)bezpieczeństwo energetyczne Warszawy zależy od sposobu przyłączenia nowego bloku do Warszawskiego Węzła Elektroenergetycznego

13 WARUNKI przyłączenia bloku podłączenie nowymi kablami 110 kv do Miasta, linia 220 kv do Piaseczna (nowa) wzdłuż bocznicy, TR 220/110 w rozdzielni Siekierki.

14 PRZYŁĄCZENIE BLOKU - WARIANT rekomendowany przez m. st. Warszawę BLOK podłączony do 220 kv kabel 220 kv do Piaseczna kabel 220 kv do Towarowa (nowy) TR 220/110 kv w rozdzielni Siekierki

15 Zalety krótkie zamknięcie pierścienia 220 kv przez centrum Warszawy, Warszawę zasila blok w części limitowanej mocą transformatora i przepustowością kabli z rozdzielni Siekierki, istnieje możliwość wprowadzenia mocy do Warszawy z KSE w przypadku odstawienia bloku, w przypadku pracy wyspowej całość mocy źródeł wytwórczych może zasilać Warszawę

16 Aglomeracja warszawska ponadto oczekuje na wzrost podaży mocy z Krajowego Systemu Elektroenergetycznego: Z nowego bloku z elektrowni Bełchatów o mocy 858 MW (rok oddania 2010), Z nowego bloku elektrowni Kozienice o mocy 1000 MW (rok oddania 2015).

17 Warszawa jest narażona na wystąpienie zarówno blackoutu krajowego jak i lokalnego. Potwierdziły to awarie, które miały miejsce w Mieście na przestrzeni ostatnich 3 lat. Przez Miasto podejmowane były rozmowy z PSE Operator S.A. Wynikiem tych rozmów było ustalenie, że za ciągłość i niezawodność dostaw energii elektrycznej odpowiedzialnym jest (zgodnie z Prawem Energetycznym) Operator Systemu Przesyłowego, a nie samorząd.

18 Aglomeracje: warszawska, poznańska, wrocławska są szczególnie narażone na możliwość wystąpienia blackout-u. Warszawa jako centrum zarządzania krajem powinna posiadać zabezpieczenia, które ustrzegą Miasto przed przerwami w dostawie energii elektrycznej.

19 Oczekujemy zatem od Operatora Systemu Przesyłowego: zamknięcia pierścienia NN zasilającego wokół aglomeracji warszawskiej, organizacji lokalnych dostaw energii w wypadku wystąpienia blackoutu (tzw. pracy wyspowej), współpracy z organami samorządu lokalnego w tworzeniu warunków niezawodnych dostaw energii.

20 Zaopatrzenie aglomeracji warszawskiej w ciepło sieciowe miejska sieć ciepłownicza długość m.s.c. - ok km pokrywa to 70 % obszaru Miasta >100 pierścieni ok. 15 tys. węzłów cieplnych główne źródła zasilania 2 źródła kogeneracyjne (EC Siekierki i EC Żerań) 2 źródła - ciepłownie (C Kawęczyn i C Wola) należące do Vattenfall Heat Poland S.A.

21 Dla sprawności działania m.s.c. SPEC S.A.: modernizuje własne źródła ciepła takie jak ciepłownia w Międzylesiu, modernizuje ok km sieci rocznie, dokonuje wymiany przestarzałej sieć kanałowej na preizolowaną (ok. 30 % sieci preizolowane),

22 Bezpieczeństwo w zakresie zaopatrzenia w ciepło jest zapewnione poprzez: istniejącą rezerwę w produkcji ciepła ok. 500 MWt mocy, przeprowadzoną w latach modernizację systemu przesyłowego w ramach kredytu Banku Świata.

23 Zaopatrzenie aglomeracji warszawskiej w gaz przewodowy Warszawa posiada pierścień wysokiego ciśnienia wokół Warszawy, który głównie jest zasilany poprzez tłocznię systemową Rembelszczyzna zlokalizowaną od strony północnej aglomeracji. z pierścienia wysokiego ciśnienia gaz ziemny wprowadzany jest do Miasta poprzez stacje redukcyjno pomiarowe I-go stopnia, sieć niskiego napięcia zasilania jest z sieci średniego ciśnienia poprzez stacje redukcyjne II-go stopnia.

24 stopień obciążenia stacji I-go stopnia wynosi ok. 57%, aktualna nominalna wydajność stacji I-go stopnia wynosi nm3/h (w okresie największego odbioru gazu zapotrzebowanie Miasta waha się od nm3/h do nm3/h), zdolność przesyłowa istniejących stacji redukcyjnych II-go stopnia wykorzystana jest w 68 %.

25 Zalety bezpieczeństwo energetyczne gwarantują istniejące rezerwy w systemie zasilania i rozprowadzania gazu, umożliwiające podłączenie nowych odbiorców zarówno komunalno-bytowych jak i przemysłowych. Wady zasilanie Miasta jest uzależnione od dostawy gazu z systemu krajowego, zakłócenie dostaw z tego systemu spowodowałoby utratę ciągłości zasilania aglomeracji w tym Warszawy

26 Nad bezpieczeństwem Miasta Stołecznego Warszawy czuwa: Służba Dyżurna Miasta w przypadkach poważnych zagrożeń: Centrum Zarządzania Kryzysowego
