1 Sterowanie Systemami Elektroenergetycznymi Wykład 5 Kierowanie i nadzorowanie pracą SEE dr inż. Zbigniew Zdun Bud. S. pok. 68 tel Zbigniew.Zdun@plans.com.pl konsultacje: termin ustalany telefonicznie lub mailowo

2 Hierarchiczna struktura kierowania pracą KSE Sieć 400/220 kv Elektrownie Operator Sieci Przesyłowej (OSP, KDM, TSO) Sieć 110 kv Elektrownie Obszarowa Dyspozycja Mocy (ODM) Sieć SN EP,EW,FW,OZE Odbiory SN Zakładowa Dyspozycja Ruchu (ZDR) Sieć nn Odbiory Rejonowa Dyspozycja Ruchu (RDR) kierowanie pracą informacje o stanie sieci kierowanie operacjami łączeniowymi Wykład 8-2/22

3 Elementy składowe sytemów sterowania pracą KSE 1. Podsystem akwizycji danych i pomiarów SCADA SCADA Supervisory Control And Data Aquisition 2. Podsystem monitorowania i wizualizacji stanu sieci 3. Podsystemy telemechaniki (sterowania elementami sieci) 4. Podsystem analizy i doradztwa EMS EMS Energy Management System MMS Market Management System Wykład 8-3/22

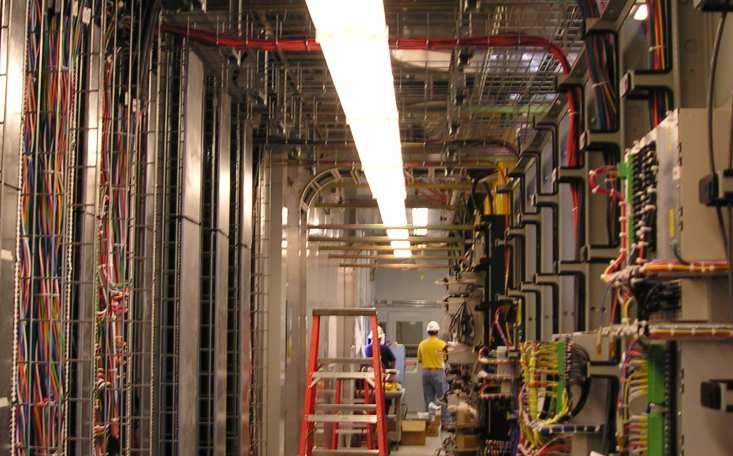

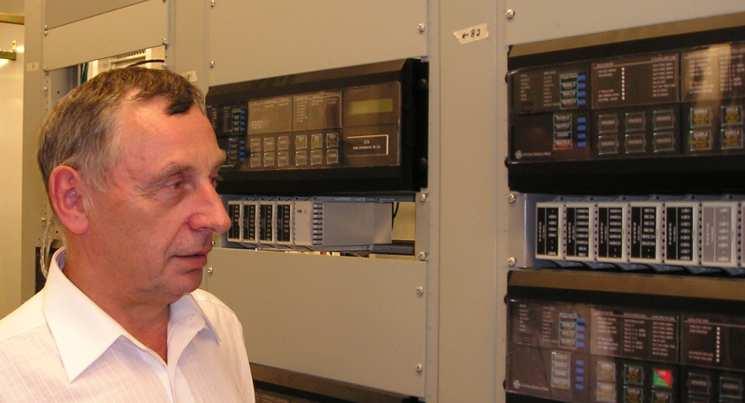

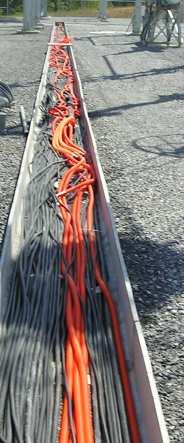

4 Zasada działania telemechaniki stacji analogowe I A A C 1 lub 5A A C A C A C Koncentrator Telesterowanie Rejestrator zakłóceń Czujnik temperatury A A T dekoder A P,Q Centrum kierowania pracą sieci nadajniki A Łącza komputerowe A U dwustanowe A A Lokalna tablica sygnalizacyjna i sterująca Telepomiary WN/100 V Centrum eksploatacji sieci Zabezpieczenia Sterownik pola Wykład 8-4/22

5 Podsystem monitorowania i wizualizacji stanu sieci tablica synoptyczna Wykład 8-5/22

6 Podsystem monitorowania i wizualizacji stanu sieci tablica synoptyczna Wykład 8-6/22

7 Centrum dyspozytorskie KDM tablica synoptyczna Wykład 8-7/22

8 Centrum dyspozytorskie KDM stanowiska dyspozytorów Wykład 8-8/22

9 Centrum dyspozytorskie KDM praca dyspozytora Wykład 8-9/22

10 Centrum dyspozytorskie KDM Dyster ekran główny Wykład 8-10/22

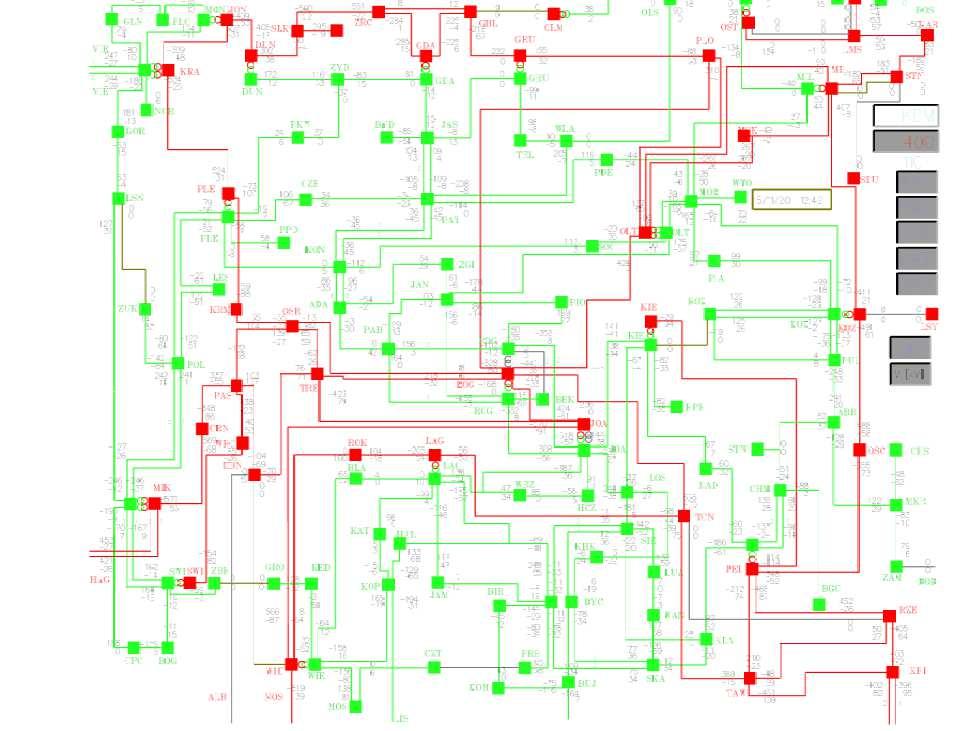

11 Centrum dyspozytorskie KDM Mapa sieci Wykład 8-11/22

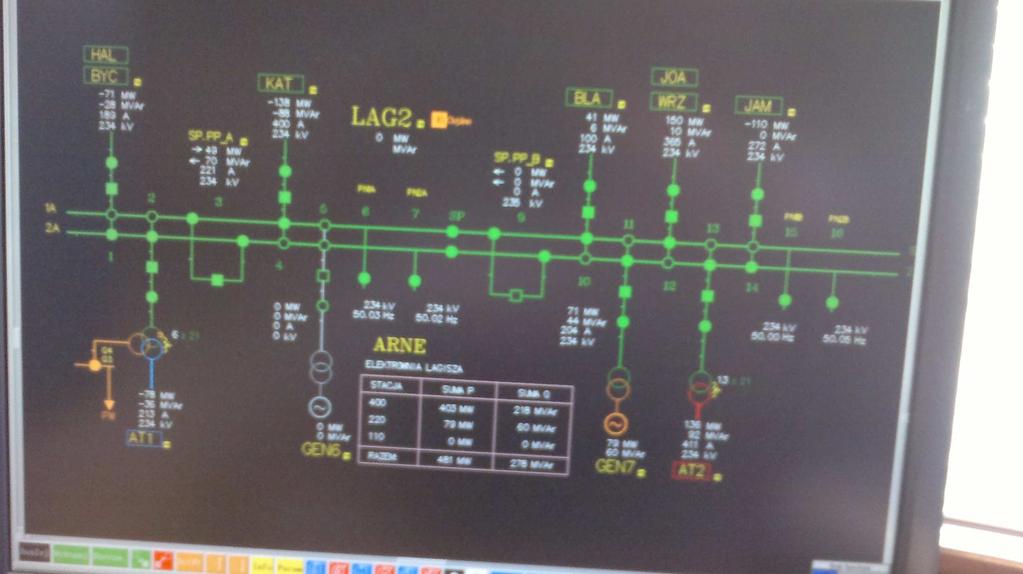

12 Centrum dyspozytorskie KDM Dyster ekran z pomiarami w stacji Wykład 8-12/22

13 Centrum dyspozytorskie KDM Dyster ekran z wynikami estymacji Wykład 8-13/22

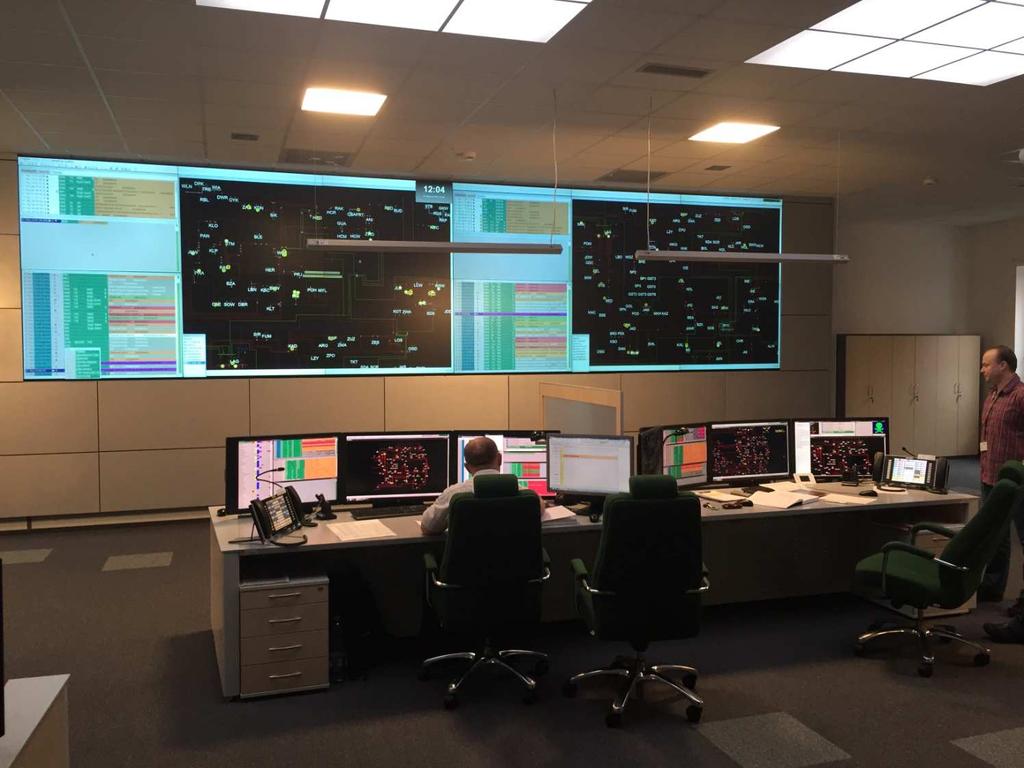

14 Centrum dyspozytorskie SYNDIS Wykład 8-14/22

15 Centrum dyspozytorskie SYNDIS TAURON GLIWICE Wykład 8-15/22

16 Centrum dyspozytorskie SYNDIS TAURON BĘDZIN Wykład 8-16/22

17 SYNDIS ekran z topologią sieci Wykład 8-17/22

18 SYNDIS ekran z pomiarami i wynikami estymacji Wykład 8-18/22

19 Ekran WindEX Wykład 8-19/22

20 Rola i zadania systemu SCADA Monitorowanie stanu sieci i sporządzanie raportów zbieranie danych pomiarowych w czasie rzeczywistym prowadzenie dziennika zdarzeń kontrola ograniczeń i progów uśrednianie i filtrowanie pomiarów obliczanie wielkości niemierzalnych, np. tgφ analiza maksymalnych i minimalnych obciążęń elementów obliczanie gradientów obciążeń monitorowanie stanu sieci i sporządzanie raportów inne wymagania Wykład 8-20/22

21 Rola i zadania systemu EMS Podstawowe funkcje systemu EMS estymacja wektora stanu symulacja stanów SEE obliczenia rozpływowe analiza bezpieczeństwa analiza sieci w stanach normalnych i awaryjnych wspomaganie dyżurnego operatora - doradztwo współpraca z innymi systemami Wykład 8-21/22

22 Przesyłanie energii elektrycznej Wykład 5 Kierowanie i nadzorowanie pracą SEE Dziękuję za uwagę
