REJESTRATOR CYFROWY REJR4AL / REJR4ALV INSTRUKCJA OBSŁUGI

Transkrypt

1 REJESTRATOR CYFROWY REJR4AL / REJR4ALV INSTRUKCJA OBSŁUGI

2 SPIS TREŚCI 1. INFORMACJE PODSTAWOWE WARUNKI I ZASADY UŻYTKOWANIA SPECYFIKACJA PANEL PRZEDNI PANEL TYLNY INSTALACJA I URUCHOMIENIE REJESTRATORA 6 2. MENU MENU GŁÓWNE WYBÓR UŻYWANYCH KANAŁÓW WYBÓR NAGRYWANYCH KANAŁÓW TRYB ZAPISU SZYBKOŚĆ ZAPISU JAKOŚĆ OBRAZU HARMONOGRAM ZAPISU PODMENU ZMIANA HASŁA USTAWIENIE CZASU USTAWIENIA KOLORÓW ZAPIS DŹWIĘKU WYCISZENIE DŹWIĘKU FORMAT DATY CZAS PRZEŁĄCZANIA SEKWENCYJNEGO AUTO ZAPIS UTRATA OBRAZU USTAWIANIE HDD NADPISYWANIE WŁĄCZONE SLAVE HDD ACTIVE HDD MASTER FORMATOWANIE USTAWIANIE CZUJNIKÓW CZAS ZAPISU Z CZUJNIKA CZAS ALARMU USTAWIANIE WEJŚĆ ALARMOWYCH USTAWIENIA CZUŁOŚCI DETEKCJI USTAWIANIE SIECI AKCEPTUJ KLIENTA DHCP ID DVR W LAN ADRES IP MASKA PODSIECI BRAMA MAC ADRES WYBÓR JĘZYKA WYŚWIETLANIE OBRAZ POJEDYNCZY OBRAZ DZIELONY PRZEŁĄCZANIE SEKWENCYJNE ODTWARZANIE NAGRYWANIE 18 1

3 6. OBSŁUGA ZDALNA URUCHOMIENIE PROGRAMU OBSŁUGA PROGRAMU POŁĄCZENIE WYŚWIETLANIE ZAPIS I ODTWARZANIE OBRAZÓW PRZECHWYTYWANIE I ODTWARZANIE USTAWIENIA ZAAWANSOWANE STATYSTYKI USTAWIENIA KOLORÓW ZAPIS PLIKU AVI PRZECHWYTYWANIE ZDJĘĆ 29 2

4 1. INFORMACJE PODSTAWOWE 1.1. WARUNKI I ZASADY UśYTKOWANIA Urządzenie przewidziane jest do pracy w pomieszczeniach zamkniętych, w zakresie temperatur 0ºC ~ 40ºC oraz wilgotności nie przekraczającej 75%. Zasilanie urządzenia moŝliwe jest wyłącznie poprzez dołączony zasilacz sieciowy 230V -> 12V. Gniazdko elektryczne do której podłączony jest zasilacz powinno być uziemione. Urządzenia nie naleŝy instalować w pobliŝu otwartego ognia bądź innych źródeł ciepła, jak równieŝ nie moŝe być ono naraŝone na bezpośrednie działanie promieni słonecznych. Urządzenia nie naleŝy przykrywać Ŝadnymi przedmiotami (zwłaszcza łatwopalnymi), gdyŝ spowoduje to zasłonięcie otworów wentylacyjnych, co doprowadzić moŝe do uszkodzenia urządzenia a w skrajnych przypadkach do poŝaru. Nie naleŝy instalować urządzenia w pobliŝu innych urządzeń wytwarzających silne pola elektromagnetyczne, gdyŝ mogą one powodować zakłócenia w pracy rejestratora, a w skrajnych przypadkach jego uszkodzenie. Dopuszcza się instalację standardowych dysków twardych 3,5 z interfejsem ATA, o dowolnej, wybranej przez uŝytkownika pojemności. Stosowanie niestandardowych dysków oraz wszelkiego rodzaju przejściówek spowoduje utratę uprawnień gwarancyjnych. Jakakolwiek ingerencja mechaniczna bądź elektryczna wykonana przez uŝytkownika lub na jego zlecenie przez osoby trzecie, spowoduje natychmiastową utratę uprawnień gwarancyjnych. W przypadku stwierdzenia nieprawidłowości w działaniu urządzenia lub wyraźnych objawów uszkodzenia (dym, zapach spalenizny), naleŝy natychmiast odłączyć urządzenie od sieci elektrycznej i skontaktować się z uprawnionym serwisem SPECYFIKACJA MoŜliwość podłączenia 4 kamer (złącza typu BNC) Przekazanie obrazu z 4 kamer (złącza typu BNC) Wyjście video (gniazda typu BNC oraz S-VHS) Wejście i wyjście audio (gniazda typu CINCH) 4 wejścia alarmowe NO / NC 1 wyjście alarmowe MoŜliwość zamontowanie jednego dysku twardego 3,5 w standardzie ATA MoŜliwość pracy w systemie PAL / NTSC (wybór przełącznikiem) Bogate opcje sposobu nagrywania (harmonogram / alarm / detekcja ruchu) Obsługa urządzenia przez sieć LAN (gniazdo RJ-45) 3

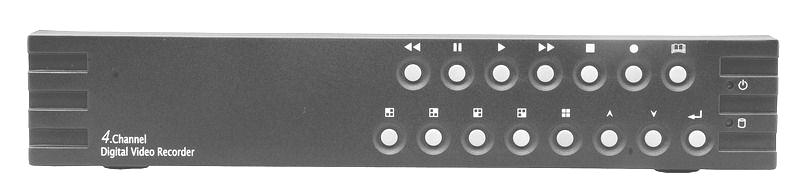

5 1.3. PANEL PRZEDNI dioda LED (zielona) sygnalizująca zasilanie rejestratora 2. dioda LED (czerwona) sygnalizująca pracę dysku twardego 3. przycisk ENTER { } zatwierdzenie lub wejście do menu opcji 4. przycisk menu W DÓŁ { } 5. przycisk menu W GÓRĘ { } 6. przycisk MENU { } naciśnij aby wyświetlić menu 7. przycisk ZAPIS { } rozpoczęcie zapisu 8. przycisk STOP { } zatrzymanie zapisu / odtwarzania 9. przycisk START { } rozpoczęcie odtwarzania 10. przycisk PAUZA { } chwilowe zatrzymanie zapisu / odtwarzania 11. przycisk DO PRZODU { } szybsze odtwarzanie 12. przycisk DO TYŁU { } odtwarzanie wstecz 13. przycisk WSZYSTKIE KANAŁY wyświetlanie obraz ze wszystkich wejść 14. przycisk KANAŁ 4 wyświetla obraz z wejścia 4 w trybie pełnoekranowym 15. przycisk KANAŁ 3 wyświetla obraz z wejścia 3 w trybie pełnoekranowym 16. przycisk KANAŁ 2 wyświetla obraz z wejścia 2 w trybie pełnoekranowym 17. przycisk KANAŁ 1 wyświetla obraz z wejścia 1 w trybie pełnoekranowym UWAGA Urządzenie posiada gniazda sygnału video w standardzie BNC. Jeśli posiadasz przewody video z końcówkami typu CINCH, musisz zastosować reduktory CINCH -> BNC! 4

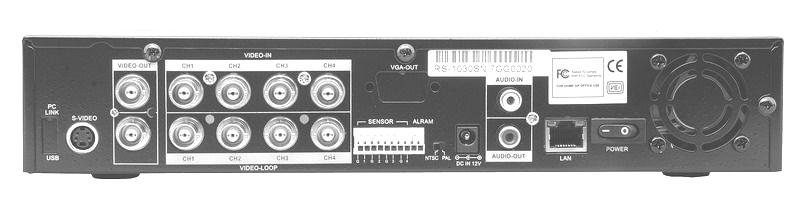

6 1.4. PANEL TYLNY gniazdo zasilania 12V (POWER IN) 2. wyłącznik zasilania urządzenia (POWER) 3. wentylator chłodzący 4. gniazda wejściowe video (VIDEO IN) 5. gniazda podglądu wejść video (SPOT-OUT) 6. gniazdo wejściowe audio 7. gniazdo wyjściowe audio 8. wyjścia video (BNC) 9. wyjście video (S-VHS) 10. przyłącze czujek i alarmu 11. gniazdo sieci LAN 12. przełącznik standardu video (PAL / NTSC) UWAGA Do zasilania urządzenia uŝywaj tylko dołączonego zasilacza sieciowego. Korzystanie z innych zasilaczy moŝe doprowadzić do uszkodzenia rejestratora! 5

7 1.5. INSTALACJA I URUCHOMIENIE REJESTRATORA Przed podłączeniem urządzenia zamontuj w nim dysk twardy. Ustaw rejestrator w takim miejscu, aby mieć do niego swobodny dostęp, oraz aby Ŝadne z pobliskich urządzeń i innych czynników zewnętrznych nie zakłócały jego prawidłowej pracy. Do gniazd VIDEO IN podłącz sygnały video z kamer. MoŜesz podłączyć równieŝ sygnał audio do gniazda AUDIO IN. Do gniazda VIDEO OUT podłącz monitor zewnętrzny (kontrolny). Do złącz SENSOR podłącz czujki alarmowe, a sygnalizator alarmu do złącza ALARM. Przełącznikiem ustaw tryb video, w jakim ma pracować urządzenie (PAL / NTSC). Korzystając z gniazda LAN moŝesz podłączyć urządzenie do sieci komputerowej, zapewniając sobie zdalny dostęp do obsługi rejestratora. Podłącz zasilacz sieciowy do gniazda POWER IN. Przyciskiem POWER włącz urządzenie. Odczekaj kilka sekund, aŝ urządzenie wykryje zainstalowany dysk twardy. Jeśli dysk nie był wcześniej uŝywany, naciśnij przycisk enter [pierwszy przycisk od prawej w dolnym rzędzie] w celu sformatowania nowego dysku. Po wykryciu i ewentualnym sformatowaniu dysku, na ekranie zostanie wyświetlony obraz ze wszystkich podłączonych źródeł video. W przypadku braku jakiegokolwiek źródła sygnału video, na ekranie ukaŝe się odpowiedni komunikat, a urządzenie będzie sygnalizować błąd dźwiękiem alarmowym. 6

8 2.MENU 2.1. MENU GŁÓWNE Podczas wyświetlania obrazu z dowolnej kamery moŝna uaktywnić menu główne poprzez naciśnięci przycisku { }. Aby wywołać menu główne w trakcie zapisu, naleŝy najpierw zatrzymać nagrywanie przyciskiem { }, następnie podać hasło (standardowe hasło w urządzeniu to ), po czym otworzyć menu przyciskiem { }. Poruszanie się po wszystkich menu jest moŝliwe przy pomocy przycisków: GÓRA / DÓŁ { } /{ }, ENTER { } oraz MENU { }. UŜycie przycisku SCENA { } powoduje zmianę tła na jednolicie niebieskie. W przypadku konieczności wpisania cyfr (np. podanie hasła, wybór kanału) naleŝy posłuŝyć się przyciskami kanałów (kanał 1 = cyfra 1 i analogicznie pozostałe) WYBÓR UśYWANYCH KANAŁÓW Pozwala na wybranie kanałów, z których obraz będzie prezentowany na ekranie WYBÓR NAGRYWANYCH KANAŁÓW Wybór kanałów, z których obraz będzie zapisywany 7

9 2.4. TRYB ZAPISU Urządzenie pozwala na zapisywanie obrazów z kaŝdej kamery osobno (EACH), jak równieŝ obrazu dzielonego ze wszystkich podłączonych kamer jednocześnie (QUAD) 2.5. SZYBKOŚĆ ZAPISU Pozwala na wybór parametru FPS, czyli ilości klatek na sekundę, jaka będzie rejestrowana w trakcie zapisu. MoŜna ustawić jedną z 5 wartości: 4, 6, 8, 12 lub 25 (jest to wartość domyślna i zarazem maksymalna) JAKOŚĆ OBRAZU Wybór jakości obrazu w trybie zapisu, moŝna ustawić jedną z trzech wartości: NISKA, NORMALNA, WYSOKA HARMONOGRAM ZAPISU 24 godzinny harmonogram zapisu, modyfikowalny z dokładnością 20min. Dla określonej pory dnia moŝna uzaleŝnić zapis od zadziałania czujki, włączyć go lub całkowicie wyłączyć. UWAGA Ustawienia szybkości zapisu i jakości obrazu nie pozostają bez wpływu na ilość zajmowanej przez nagranie powierzchni dyskowej. Ustawienie wartości maksymalnych spowoduje największą zajętość miejsca na dysku twardym. 8

10 2.8. PODMENU Uaktywnia dostęp do wewnętrznych ustawień urządzenia ZMIANA HASŁA Pozwala na zmianę istniejącego hasła na inne, zdefiniowane przez uŝytkownika. W celu wpisania nowego hasła naleŝy równieŝ podać stare hasło. Domyślne hasło w urządzeniu to USTAWIENIE CZASU Ustawienie bieŝącej daty i czasu USTAWIENIA KOLORÓW Ustawienie pozwalające zdefiniować wartości jasności i kontrastu obrazu osobno dla kaŝdego kanału ZAPIS DŹWIĘKU 9

11 Pozwala włączyć lub wyłączyć zapis sygnału audio podłączonego do gniazda AUDIO IN WYCISZENIE DŹWIĘKU Włączenie tej opcji powoduje całkowite wyciszenie sygnału dźwiękowego podłączonego do gniazda AUDIO IN FORMAT DATY Pozwala na zmianę formatu prezentacji daty: YYYY/MM/DD lub DD/MM/YYYY CZAS PRZEŁĄCZANIA SEKWENCYJNEGO Opcja pozwalająca na ustawienie interwału, w jakim mają być przełączane obrazy z kolejnych kanałów. Ustawienie czasu w zakresie od 1 do 9 sekund AUTO ZAPIS Włączenie tej opcji powoduje automatyczne rozpoczęcie zapisu po włączeniu urządzenia. Jeśli auto zapis jest wyłączony, rozpoczęcie nagrywania następuje dopiero po uŝyciu przycisku UTRATA OBRAZU Jeśli w jednym z kanałów nie będzie sygnału video, wówczas urządzenie powiadamia o tym sygnałem dźwiękowym moŝna wybrać, czy ma to być sygnał krótki, długi lub całkowity brak sygnalizacji dźwiękowej USTAWIANIE HDD Grupa opcji dotyczących zarządzania zainstalowanym w urządzeniu dyskiem twardym. 10

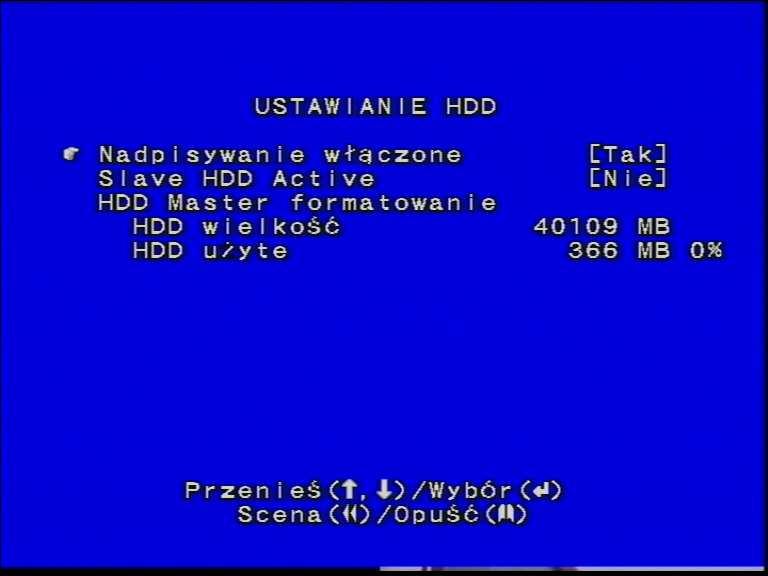

12 NADPISYWANIE WŁĄCZONE Włączenie opcji nadpisywania spowoduje automatyczne zastąpienie starych danych przez nowe w momencie wyczerpania się wolnej powierzchni dysku twardego. Gdy opcja jest wyłączona, to w momencie wyczerpania się wolnej przestrzeni dyskowej zapis zostaje automatycznie przerwany SLAVE HDD ACTIVE Powoduje uaktywnienie drugiego kanału (Slave) kontrolera dyskowego i umoŝliwia uŝycie drugiego dysku twardego. Po włączeniu opcji urządzenie zostaje ponownie uruchomione. UWAGA w tym modelu rejestratora producent nie przewidział technicznej moŝliwości montaŝu drugiego dysku twardego HDD MASTER FORMATOWANIE HDD wielkość pokazuje całkowitą pojemność zainstalowanego dysku twardego. HDD uŝyte przedstawia (równieŝ procentowo) ilość powierzchni dyskowej zajętej przez zapisane obrazy. Jednostką obu wielkości są MB (megabajty) USTAWIANIE CZUJNIKÓW Zbiór ustawień dotyczących pracy czujek alarmowych CZAS ZAPISU Z CZUJNIKA 11

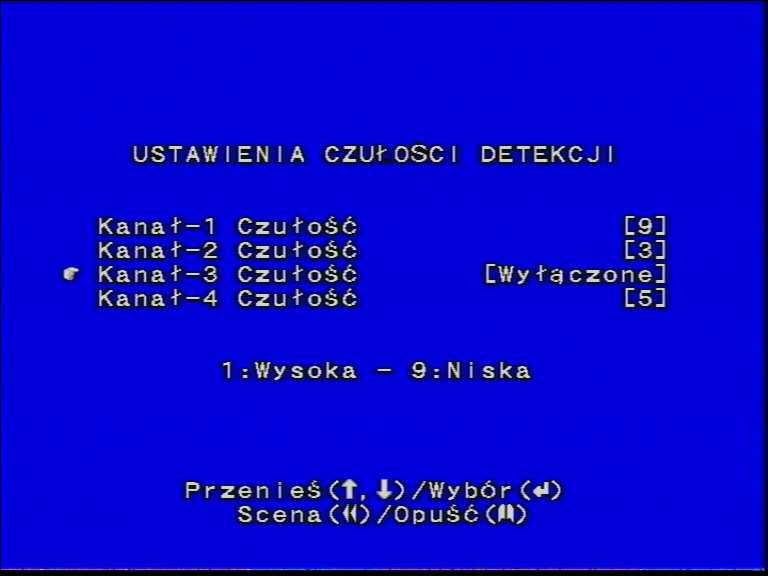

13 Określa czas, w jakim będzie prowadzony zapis obrazu z danego kanału po zadziałaniu odpowiadającej mu czujki. Wartość ustalana w zakresie 5 do 30 sekund, z podziałem pięciosekundowym CZAS ALARMU Określa czas pracy syreny alarmowej po zadziałaniu jednej z czujek. Wartość ustalana w zakresie 5 30 sekund, z podziałem pięciosekundowym. MoŜna równieŝ ustawić pracę ciągłą (bez przerwy) oraz całkowicie wyłączyć syrenę alarmową USTAWIANIE WEJŚĆ ALARMOWYCH Wybór sposobu pracy czujek alarmowych dla kaŝdego kanału. Czujki mogą pracować w trybie NO / NC lub zostać całkowicie wyłączone USTAWIENIA CZUŁOŚCI DETEKCJI Osobno ustawiane czułości detekcji dla kaŝdej czujki. Regulacja czułości w zakresie od 1 do 9, moŝna równieŝ całkowicie wyłączyć daną czujkę. 12

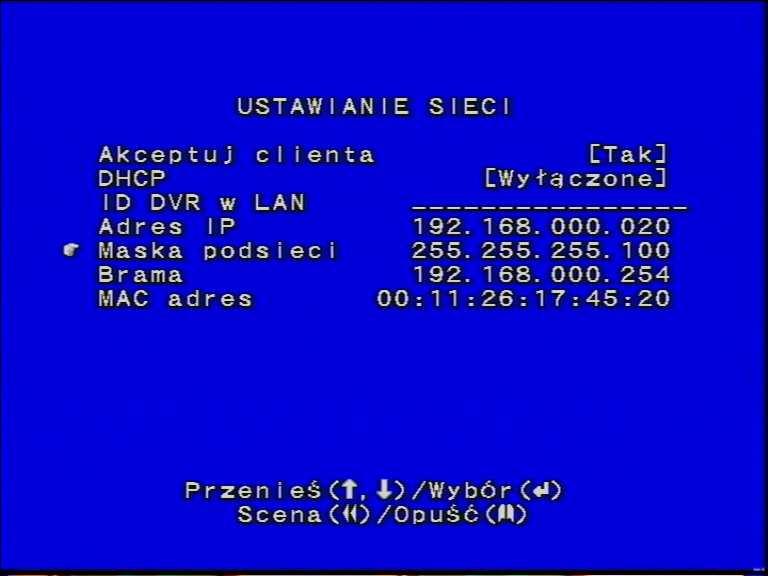

14 2.11. USTAWIANIE SIECI Urządzenie DVR posiada gniazdo sieci Ethernet (RJ-45) oraz zezwala na niezbędną modyfikację parametrów TCP/IP, co pozwala na przyłączenie go do sieci lokalnej i przeglądanie zapisanych obrazów na ekranie komputera za pomocą przeglądarki PC VIEWER. Rejestrator posiada wbudowany serwer DHCP, moŝna więc połączyć go bezpośrednio z jednym komputerem bez konieczności Ŝmudnej konfiguracji ustawień sieciowych AKCEPTUJ KLIENTA DHCP Włączenie tej opcji spowoduje, Ŝe komputer pracujący z rejestratorem w jednej sieci będzie mógł będzie miał dostęp do zapisanych w urządzeniu obrazów. Włączenie spowoduje włączenie wewnętrznego serwera DHCP, dzięki czemu komputer podłączony do rejestratora automatycznie otrzyma adres IP oraz inne niezbędne parametry sieciowe ID DVR W LAN Pozwala na przypisanie nazwy, pod jaką rejestrator będzie widoczny w sieci ADRES IP Ustalenie adresu IP urządzenia MASKA PODSIECI 13

15 Ustalenie maski podsieci urządzenia BRAMA Ustalenie bramy domyślnej MAC ADRES Adres MAC urządzenia, istnieje moŝliwość zmiany na inny WYBÓR JĘZYKA Urządzenie pozwala na pracę w jednym z jedenastu języków: o Angielski o Hiszpański o Portugalski o Rosyjski o Włoski o Polski o Niemiecki o Francuski o Grecki o Węgierski o Turecki 14

16 3. WYŚWIETLANIE 3.1. OBRAZ POJEDYNCZY Posługując się przyciskami wyboru kanału moŝna naleŝy wybrać obraz z właściwego źródła. Będzie on wyświetlany na całym ekranie. Oprócz obrazu na ekranie wyświetlane są równieŝ następujące informacje: o Numer kanału lewy górny naroŝnik o Procentowe uŝycie dysku twardego prawy górny naroŝnik o BieŜąca data i czas prawy dolny naroŝnik 3.2. OBRAZ DZIELONY W trybie obrazu dzielonego (QUAD) prezentowane są jednocześnie wszystkie cztery źródła sygnału, niezaleŝnie od tego, czy jest do nich doprowadzony sygnał video (w przypadku jego braku zamiast obrazu wyświetlany jest komunikat utrata obrazu ). RównieŜ w tym trybie wyświetlane są procentowe zuŝycie dysku twardego oraz bieŝąca data i czas. Numery kanałów prezentowane są w centralnej części okna. 15

17 3.3. PRZEŁĄCZANIE SEKWENCYJNE Podczas pracy w trybie obrazu pojedynczego lub dzielonego moŝna przy pomocy przycisku { } włączyć tryb przełączania. Wówczas na ekranie wyświetlane są kolejno pojedyncze obrazy z kaŝdego kanału oraz obraz dzielony. Długość wyświetlania ustalana jest między 1 a 9 sekundami (patrz punkt 2.8.7). Dodatkowo w prawym górnym naroŝniku ekranu pojawia się znak symbolizujący przełączanie sekwencyjne oraz liczba określająca długość wyświetlania. Ponowne wciśnięcie przycisku { } spowoduje zakończenie przełączania sekwencyjnego. 16

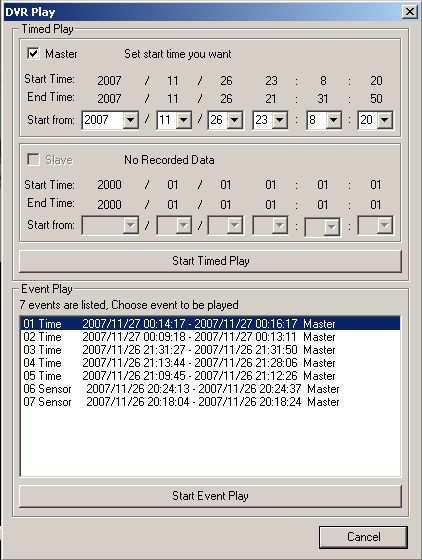

18 4. ODTWARZANIE Naciśnięcie przycisku { } podczas wyświetlania obrazu spowoduje przejście do menu odtwarzania. Na ekranie ukaŝe się lista zapisanych na dysku twardym obrazów wraz z datą i czasem rozpoczęcia zapisu. Ponowne uŝycie przycisku { } spowoduje rozpoczęcie odtwarzania wskazanego fragmentu. UŜycie przycisku { } w trakcie odtwarzania wybranego fragmentu spowoduje wyjście z trybu odtwarzania i powrót do normalnego wyświetlania. Przycisk { } uaktywni tryb wyboru dla wskazanego fragmentu, gdzie moŝna określić dokładne granice czasowe odtwarzania. UŜycie przycisku { } spowoduje chwilowe zatrzymanie odtwarzania, wznowienie następuje po naciśnięciu { }. W trakcie odtwarzania uŝywając przycisku { } moŝna przyspieszyć odtwarzanie o następujące krotności: o 1 x { } = 1 x szybciej o 2 x { } = 2 x szybciej o 3 x { } = 4 x szybciej o 4 x { } = 32 x szybciej o 5 x { } = 64 x szybciej o { } - powrót do normalnej prędkości. UŜycie przycisku { } spowoduje odtwarzanie do tyłu, a { } - powrót do normalnego odtwarzania. Przycisk { } uŝyty w trakcie odtwarzania spowoduje powrót do menu odtwarzania. 17

19 5. NAGRYWANIE Zapis moŝe rozpocząć się automatycznie po włączeniu urządzenia (patrz punkt 2.8.8), a jeśli opcja auto-zapis jest wyłączona, rozpoczęcie nagrywania następuje po uŝyciu przycisku { } w trybie wyświetlania obrazu. Zapis odbywa się zgodnie z ustalonym harmonogramem zapisu, a co za tym idzie konfiguracją czujek alarmowych oraz pozostałych opcji związanych z zapisem. Jakość oraz sposób zapisywania obrazu ustalone są przy pomocy opcji zapisu w menu głównym oraz podmenu. Zapis moŝna w kaŝdej chwili zakończyć uŝywając przycisku { }. UWAGA zatrzymanie zapisu następuje dopiero po podaniu hasła. UWAGA Przy odpowiednim ustawieniu czujek alarmowych, opcji nagrywania oraz harmonogramu zapisu, nagrywanie moŝe uruchamiać się automatycznie jako efekt zdarzenia, np. włączenia czujki. 18

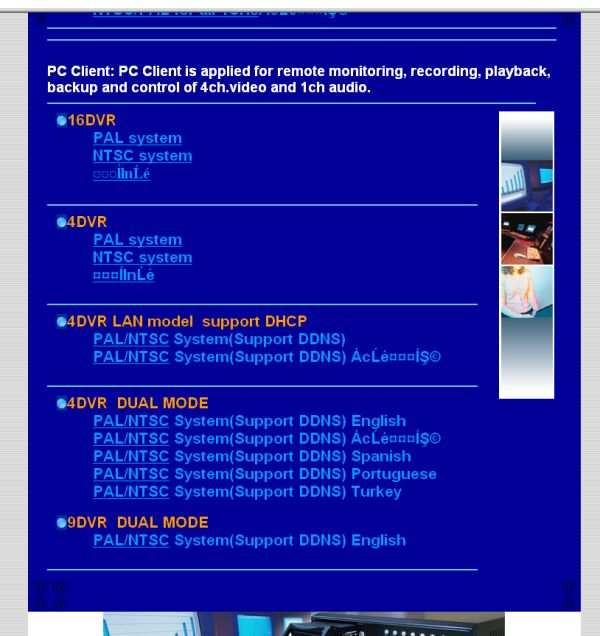

20 6. OBSŁUGA ZDALNA Aby korzystać ze zdalnej obsługi rejestratora, naleŝy uŝyć dołączonego na płycie CD programu Remote DVR Client 6.4, który pozwala na pełne zarządzanie urządzeniem w zakresie przeglądania, zapisu oraz odtwarzania obrazów. Korzystanie z aplikacja Remote DVR Client jest moŝliwe tylko w przypadku poprawnie skonfigurowanego połączenia sieciowego pomiędzy rejestratorem a komputerem. Połączenie to moŝna skonfigurować ręcznie, przypisując odpowiednie parametry TCP / IP, moŝna równieŝ skorzystać z zaimplementowanej w rejestratorze funkcji serwera DHCP, który automatycznie przypisze komputerowi odpowiednie ustawienia. Przed uruchomieniem aplikacji naleŝy upewnić się, Ŝe w systemie operacyjnym zainstalowano sterowniki DirectX 9.0 lub nowsze w przeciwnym przypadku aplikacja moŝe nie działać właściwie URUCHOMIENIE PROGRAMU Po włoŝeniu do napędu dołączonej płyty, uruchomi się ona automatycznie, a na ekranie zostanie wyświetlona lista dostępnego oprogramowania. W celu uruchomienia programu PC Client naleŝy wybrać z listy nazwę aplikacji: 19

21 Jeśli po umieszczeniu w napędzie płyta nie zostanie uruchomiona automatycznie, naleŝy dwukrotnie kliknąć ikonę napędu CD / DVD w oknie MÓJ KOMPUTER. Aplikację moŝna skopiować na dysk twardy komputera i uruchamiać ją be uŝycia dołączonej płyty. Aby to uczynić naleŝy skopiować z płyty plik X:\Software\PCClient\4CH\64_PAL_en_os.exe (gdzie zamiast X naleŝy uŝyć właściwej litery napędu CD / DVD) i umieścić go w wybranym folderze na dysku twardym komputera. Po uruchomieniu programu z płyty bądź z dysku twardego na ekranie wyświetli się okno programu. 20

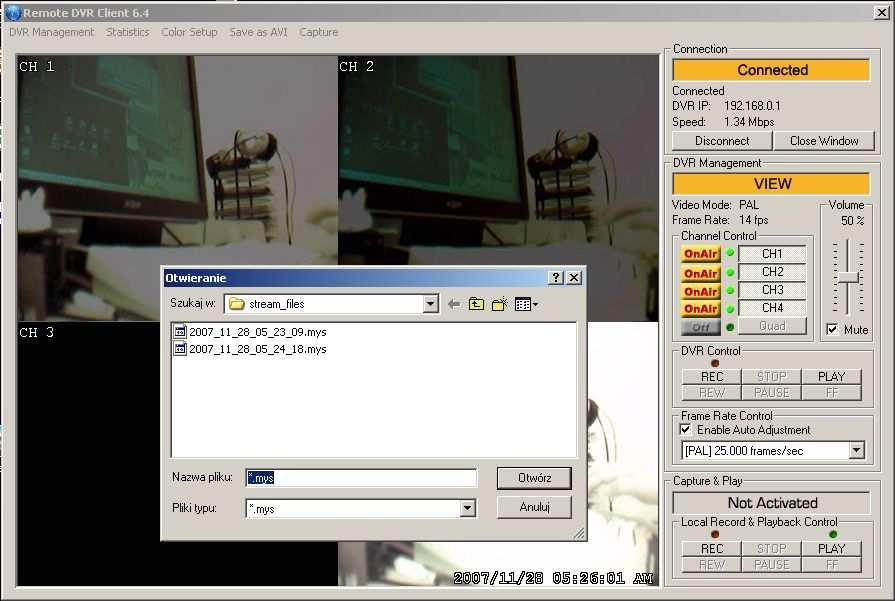

22 6.2. OBSŁUGA PROGRAMU Zarządzanie aplikacją odbywa się przy pomocy panelu sterująco informacyjnego znajdującego się w prawej części okna programu. Panel podzielony jest na cztery sekcje: o CONNECTION połączenie o DVR MANAGEMENT zarządzanie o DVR CONTROL sterowanie o CAPTURE & PLAY przechwytywanie i odtwarzanie 21

23 Status połączenia Przycisk połączenia / rozłączenia Adres IP rejestratora Szybkość połączenia Przycisk zamknięcia aplikacji Tryb video Szybkość odświeŝania obrazu Status włączenia / wyłączenia poszczególnych kanałów Zapis Do tyłu Status przeglądania Regulacja głośności Przyciski włączenia / wyłączenia obrazu z poszczególnych kanałów Wyciszenie dźwięku Zatrzymanie Odtwarzanie Do przodu Pauza Automatyczne dopasowanie Wybór prędkości odświeŝania Zapis Do tyłu Status przechwytywania i odtwarzania Zatrzymanie Odtwarzanie Do przodu Pauza Dodatkowe funkcje programu dostępne są poprzez górny pasek menu: o DVR MANAGEMENT zaawansowane ustawienia rejestratora o STATISTICS statystyki połączenia o COLOR SETUP wybór ustawienia kolorów o SAVE AS AVI przechwytywanie obrazów do pliku w formacie AVI o CAPTURE przechwytywanie pojedynczych ujęć w formacie BMP 6.3. POŁĄCZENIE 22

24 Aby korzystać z obsługi zdalnej, po uruchomieniu programu naleŝy zainicjować połączenie. Po naciśnięciu przycisku połączenia na ekranie pojawi się okno logowania, gdzie naleŝy wpisać adres IP rejestratora oraz hasło dostępu (domyślne hasło rejestratora to ). Jeśli połączenie zostało skonfigurowane poprawnie, w oknie głównym zostanie wyświetlony obraz ze wszystkich podłączonych źródeł video, a panel sterujący stanie się aktywny WYŚWIETLANIE 23

25 Program umoŝliwia wyświetlanie obrazu ze wszystkich podłączonych źródeł video, jak równieŝ na ich swobodny wybór. Aby wybrać właściwe kanały naleŝy uŝyć przycisków włączania / wyłączania poszczególnych kanałów. Jeśli włączone jest wyświetlanie dwóch lub więcej kanałów, okno obrazu zostanie podzielone na cztery części, a obraz będzie wyświetlany tylko z zaznaczonych kanałów. Jeśli włączone jest wyświetlanie tylko jednego kanału, będzie on widoczny w całym oknie obrazu. Aby wyregulować poziom głośności sygnału audio podłączonego do gniazda AUDIO IN, naleŝy odpowiednio ustawić suwak regulacji głośności. MoŜna równieŝ całkowicie wyłączyć dźwięk zaznaczając opcję wyciszenia dźwięku. Aby dopasować prędkość odświeŝania obrazu (ilość wyświetlanych klatek na sekundę) naleŝy wybrać odpowiednią wartość z listy wyboru prędkości odświeŝania ZAPIS I ODTWARZANIE OBRAZÓW 24

26 Przyciski sterujące w sekcji DVR CONTROL pozwalają na obsługę zapisu obrazów oraz ich odtwarzania, analogicznie jak w przypadku uŝycia przycisków w rejestratorze. W celu rozpoczęcia zapisu naleŝy uŝyć przycisku zapis. Dane będą zapisywane na dysku twardym zainstalowanym w rejestratorze, a parametry zaleŝne od ustawienia właściwości oraz harmonogramu zapisu. Naciśnięcie przycisku odtwarzanie spowoduje wyświetlenie listy zapisów (analogicznie jak przy korzystaniu z rejestratora), z której moŝna wybrać właściwy obraz. MoŜna równieŝ zadać odtwarzanie według ustalonego przedziału czasowego PRZECHWYTYWANIE I ODTWARZANIE 25

27 Aplikacja umoŝliwia przechwycenie obrazu i zapisanie go na dysku twardym komputera. Przy uruchomieniu na Pulpicie tworzony jest folder stream_files, w którym przechowywane są wszystkie pliki utworzone przez program Remote DVR Client. W celu zapisania przechwyconego obrazu na dysku naleŝy uŝyć przycisku zapis w sekcji Capture & Play. W folderze zostanie utworzony plik w formacie MYS, a jako nazwa zostanie uŝyta data i czas rozpoczęcia zapisu. Aby odtworzyć zapisany obraz z dysku twardego komputera, naleŝy uŝyć przycisku odtwarzanie. Zostanie wyświetlona lista wszystkich plików w formacie MYS w folderze stream_files. Po wybraniu i zatwierdzeniu właściwego pliku rozpocznie się jego odtwarzanie. UŜytkownik moŝe zmieniać nazwy zapisanych plików, jak równieŝ ich lokalizację. Odbywa się to w sposób analogiczny, jak w przypadku zwykłych plików w systemie Windows USTAWIENIA ZAAWANSOWANE 26

28 Korzystanie z aplikacji pozwala na swobodną zmianę zaawansowanych ustawień rejestratora. W tym celu naleŝy skorzystać z funkcji DVR MANAGEMENT w górnym menu. W wyświetlonym oknie moŝna zmieniać ustawienia dotyczące: o Jakości obrazu o Alarmu o Zapisu dźwięku o Ilości wyświetlanych i zapisywanych kanałów o Daty i czasu rejestratora o Harmonogramu zapisu Zatwierdzenia zmian dokonuje się przyciskiem Update Setting, natomiast przycisk Close Window zamyka okno ustawień. UŜycie przycisku Detailed HDD Info spowoduje wyświetlenie dodatkowego okna z pełnymi informacjami dotyczącymi zainstalowanego w rejestratorze dysku twardego STATYSTYKI 27

29 Aby zobaczyć szczegółowe dane połączenia z rejestratorem naleŝy z górnego menu wybrać Statistics. W wyświetlonym oknie moŝna sprawdzić prędkość połączenia, jego czas, uŝyty port sieciowy, ilości odebranych pakietów oraz ich wielkość, a takŝe prędkość odświeŝania i rozmiar ramki USTAWIENIA KOLORÓW Po wybraniu z menu Color Setup istniej moŝliwość zmiany palety wyświetlanych kolorów w oknie obrazu. Opcja 256 Colors spowoduje obniŝenie liczby wyświetlanych kolorów do 256, natomiast True Color spowoduje wyświetlanie obrazu w 16-bitowej palecie barw ZAPIS PLIKU AVI 28

30 Aplikacja umoŝliwia równieŝ zapis obrazów w formacie AVI. W tym celu naleŝy wybrać z górnego menu Save as AVI, następnie nazwać plik i wskazać folder docelowy (domyślnie jest to strem_files). W kolejnym oknie istnieje moŝliwość wyboru kodeka (tylko spośród tych zainstalowanych w systemie operacyjnym), a takŝe jego konfiguracji. Zapis pliku rozpoczyna się w momencie zatwierdzenia kodeka przyciskiem OK. Zakończenie zapisu następuje po wybraniu Stop AVI w górnym menu PRZECHWYTYWANIE ZDJĘĆ 29

31 Program Remote DVR Client oferuje moŝliwość przechwycenia pojedynczej klatki obrazu i zapisania jej w formie mapy bitowej. Aby to wykonać naleŝy z górnego menu wybrać Capture, a następnie nazwać plik i wskazać folder docelowy (domyślnie jest to folder stream_files). Plik zostanie zapisany we wskazanym folderze w standardowym formacie BMP. UWAGA Jeśli w trakcie pracy aplikacji zostanie naciśnięty dowolny przycisk na przednim panelu rejestratora, wówczas połączenie zostanie natychmiast przerwane a program wyświetli odpowiedni komunikat. 30
