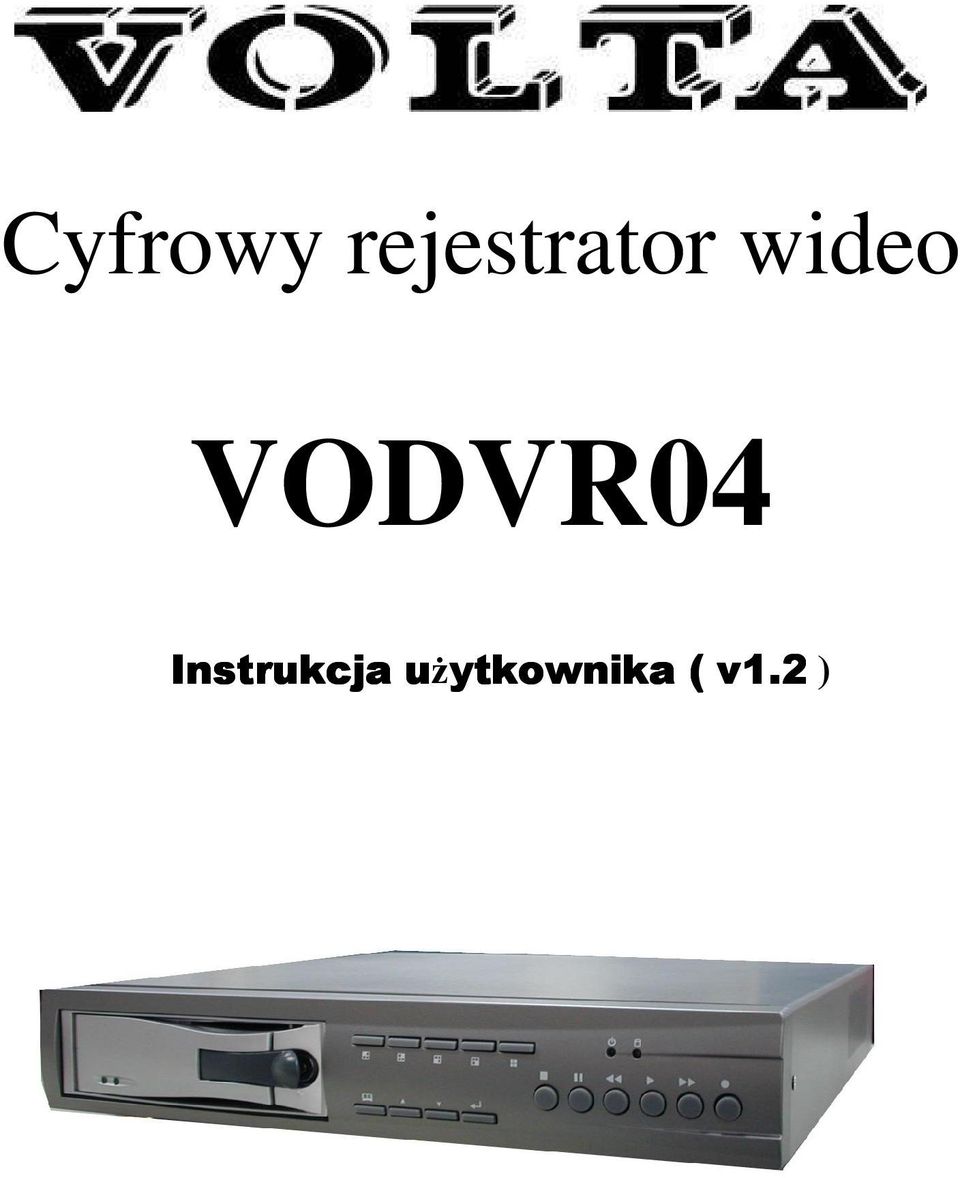

1 Cyfrowy rejestrator wideo VODVR04 Instrukcja użytkownika ( v1.2 )

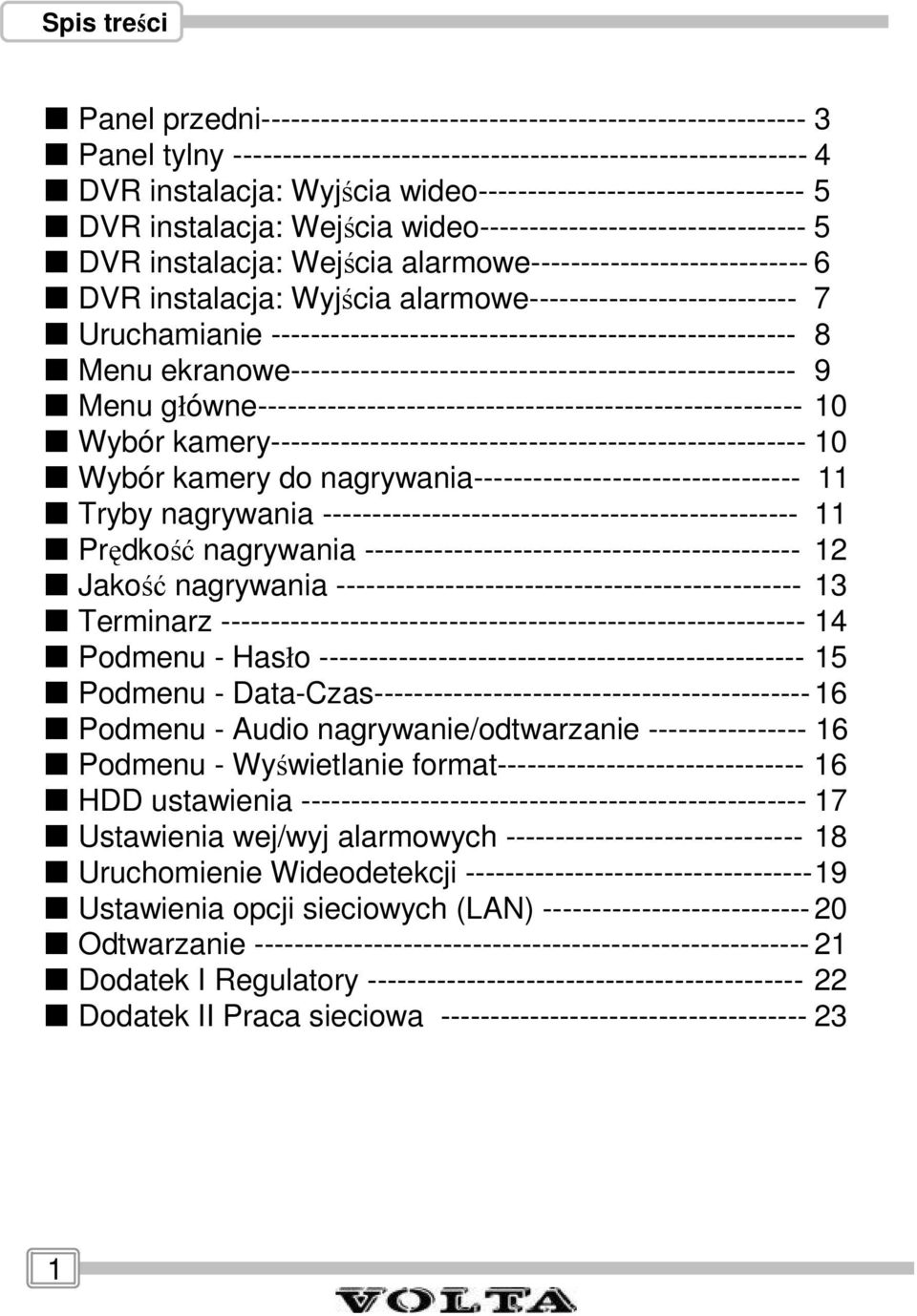

2 Spis treści Panel przedni Panel tylny DVR instalacja: Wyjścia wideo DVR instalacja: Wejścia wideo DVR instalacja: Wejścia alarmowe DVR instalacja: Wyjścia alarmowe Uruchamianie Menu ekranowe Menu główne Wybór kamery Wybór kamery do nagrywania Tryby nagrywania Prędkość nagrywania Jakość nagrywania Terminarz Podmenu - asło Podmenu - Data-Czas Podmenu - Audio nagrywanie/odtwarzanie Podmenu - Wyświetlanie format DD ustawienia Ustawienia wej/wyj alarmowych Uruchomienie Wideodetekcji Ustawienia opcji sieciowych (LAN) Odtwarzanie Dodatek I Regulatory Dodatek II Praca sieciowa

3 Panel przedni Zasilanie DD Kieszeń wymienna DD Opis przycisków: 1. (Menu) : Naciśnięcie wyświetla Menu Ekranowe 2. (Nagrywanie): Naciśniecie uruchamia nagrywanie. 3. (Stop nagrywania/odtwarzania): Naciśnięcie powoduje zatrzymanie nagrywania/odtwarzania (fabrycznie wymagane podanie hasła ) 4. (Przewijanie do przodu): Naciśnięcie spowoduje przyspieszone przewijanie do przodu. 5. (Odtwarzanie): Naciśnięcie spowoduje wejście w tryb odtwarzania 6. (Pauza): Naciśnięcie spowoduje zatrzymanie odtwarzania 7. (Przewijanie do tyłu) Naciśnięcie spowoduje przyspieszone przewijanie do tyłu. 8. Kanał 1: Naciśnięcie spowoduje wybór kanału 1 9. Kanał 2: Naciśnięcie spowoduje wybór kanału Kanał 3: Naciśnięcie spowoduje wybór kanału Kanał 4: Naciśnięcie spowoduje wybór kanału Quad: Naciśnięcie spowoduje wyświetlenie w trybie Quad 13,14. góra/dół: Przyciski wyboru opcji (wartości) 15. (Wybór): Naciśnięcie spowoduje wybór danej funkcji (wartości) 3

4 Panel tylny S Video 2. Wyjście monitorowe 3. Wyjście monitorowe II 4. Wejścia wideo (kamer) 5. Wyjścia przelotowe sygnałów z kamer 6. Wejścia / wyjścia alarmowe 4 wejścia / 1 wyjście 7. NTSC/PAL - przełącznik 8. Gniazdo zasilania (12VDC) 9. Audio wejście / wyjście 10. LAN 11. Przełącznik zasilania 4

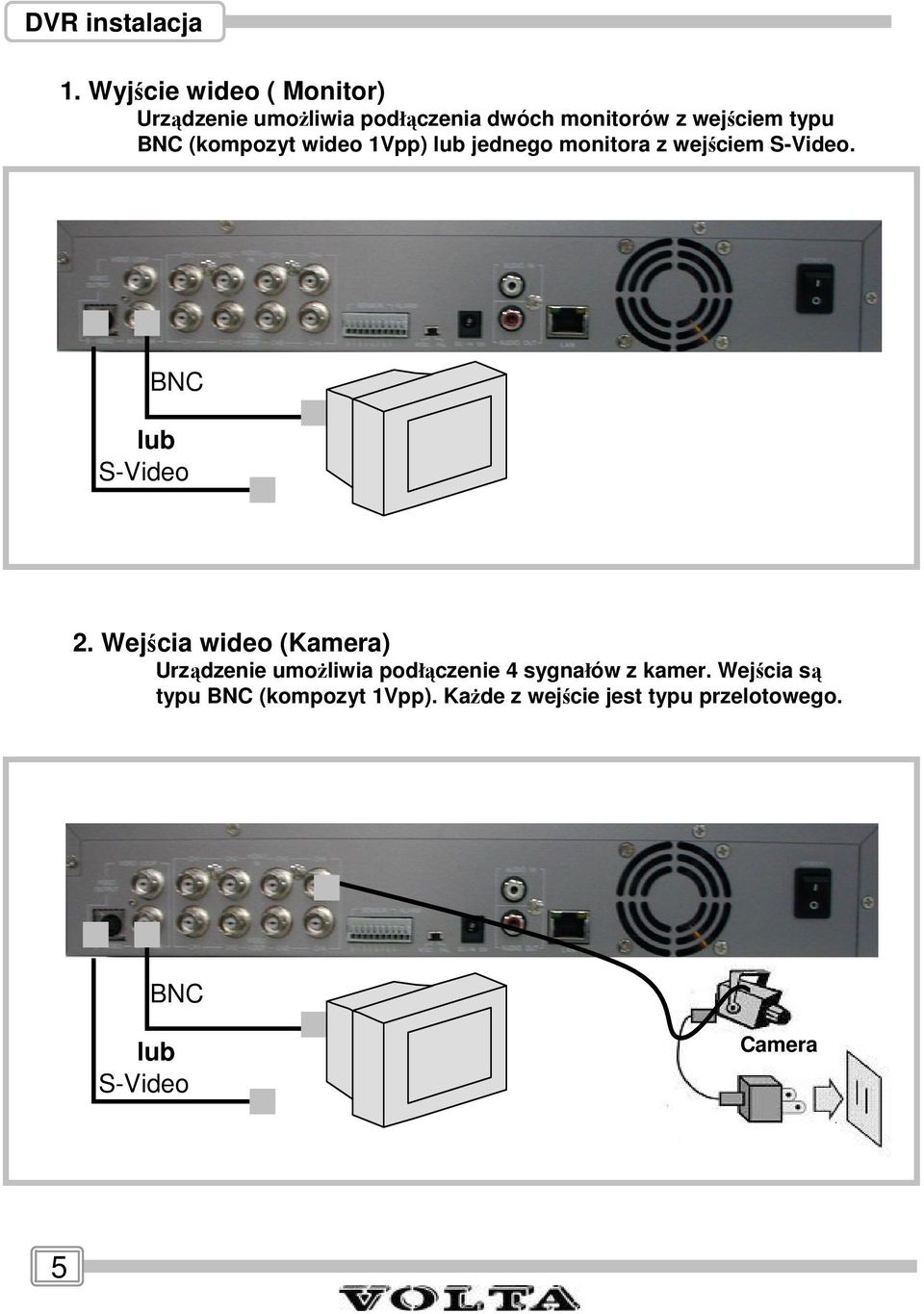

5 DVR instalacja 1. Wyjście wideo ( Monitor) Urządzenie umożliwia podłączenia dwóch monitorów z wejściem typu BNC (kompozyt wideo 1Vpp) lub jednego monitora z wejściem S-Video. BNC lub S-Video 2. Wejścia wideo (Kamera) Urządzenie umożliwia podłączenie 4 sygnałów z kamer. Wejścia są typu BNC (kompozyt 1Vpp). Każde z wejście jest typu przelotowego. BNC lub S-Video Camera 5

6 DVR Instalacja 3. Wejścia alarmowe Urządzenie umożliwia podłączenie 4 sygnałów alarmowych(no/nc) Sygnał alarmowy Czujnik Zasilania AC/DC adaptor C1 C2 C3 C4 Alarm wyj 6

7 DVR Instalacja 4. Wyjście alarmowe Urządzenie jest wyposażone w jedno wyjście alarmowe (przekaźnikowe typu NO 12V/2A) które jest uaktywniane w przypadku wystąpienia zdarzeń alarmowych w systemie (np. Wideodetekcji) zasilanie sygnalizator 7

8 Uruchamianie Po wykonaniu wszystkich podłączeń sygnałów wizyjnych oraz alarmowych, urządzenie jest gotowe do pracy. Uruchomienie następuje po przełączeniu przełącznika zasilania (umieszczonego na panelu tylnym). Po załączeniu zasilania urządzenie wykonuje test dysków DD przez kilkanaście sekund. Na ekranie będzie wyświetlany następujący komunikat. Sprawdzanie DD OK Po poprawnym wykryciu DD urządzenie wyświetli obrazy z podłączonych kamer C1 C3 C3 C4 8

9 Menu Ekranowe 1. Uruchomienie C1 C3 C3 C4 Naciśnij aby wyświetlić Menu Ekranowe Naciśnij aby wyjście z Menu Menu Ekranowe Menu Główne Wybór kamery 1234 Nagrywanie z kamery 1234 Tryb nagrywania. Prędkość nagrywania 30 Jakość zapisu Wysoka Terminarz Ustawienia systemowe Ustawienia DD Ustawienia wej/wyj Ustawienia sieciowe Nagrywanie uruchomione Naciśnij aby rozpocząć nagrywanie Naciśnij aby zatrzymać nagrwanie (wymagane hasło!) C1 C3 C3 C4 Naciśnij wybrać tryb odtwarzania Naciśnij aby wyjść Tryb przeszukiwania nagrań Wyszukiwanie nagrań wg. czasu DD: MASTER 04/03/24 13:24:21-04/03/24 13:44:54 >01 Czas 04/03/24 13:24:21 >02 Czas 04/03/24 13:30:55 >03 Czas 04/03/24 13:40:54 ( ) przesuwanie, ( ) zmiana, ( ) wybór zdarzenia lub czasu ( ) odtwórz ( ) wyjście Naciśnij aby rozpocząć odtwarzanie Naciśnij aby zatrzymać odtwarzanie C1 C3 C3 C4 Odtwarzanie 9

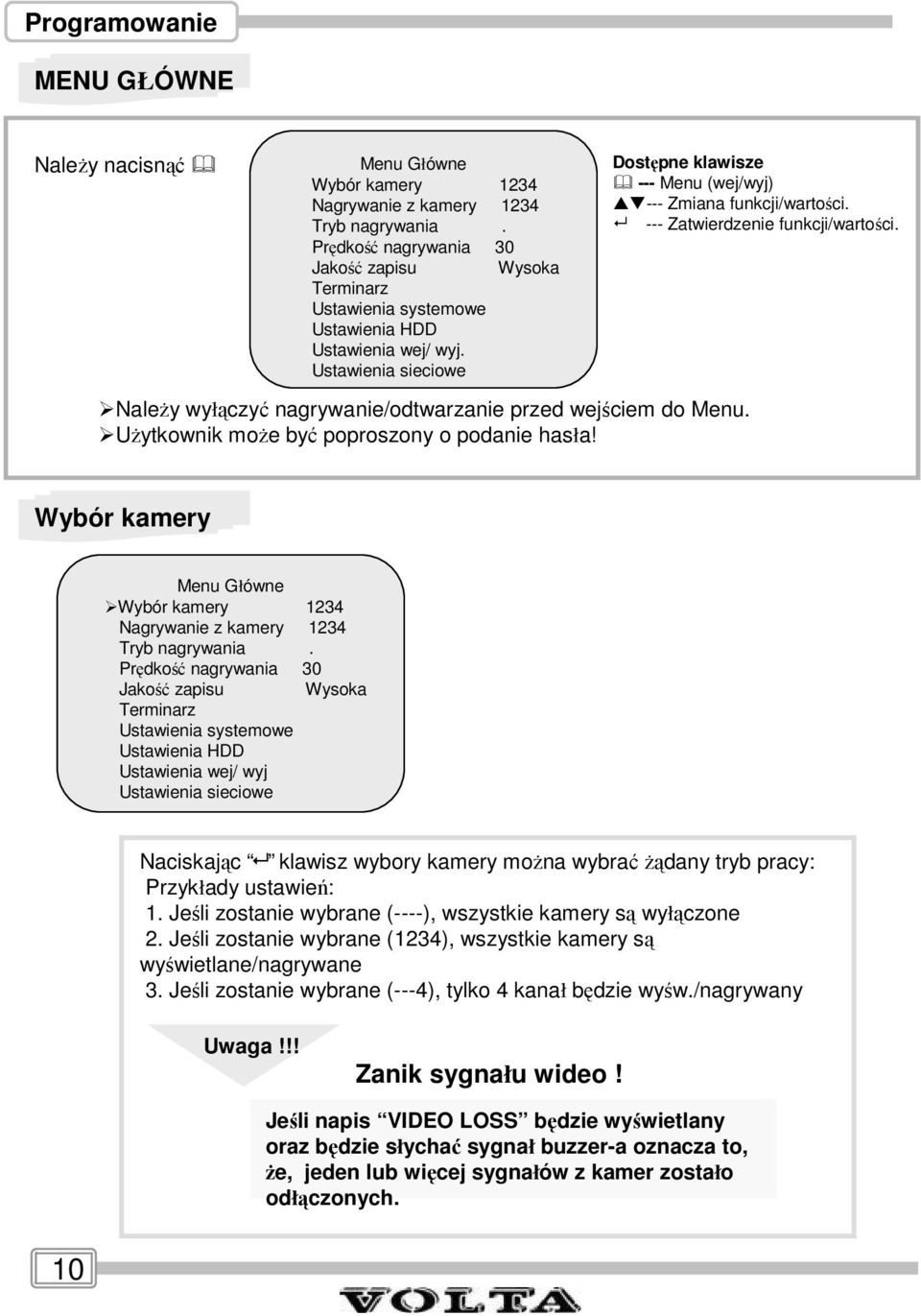

10 Programowanie MENU GŁÓWNE Należy nacisnąć Menu Główne Wybór kamery 1234 Nagrywanie z kamery 1234 Tryb nagrywania. Prędkość nagrywania 30 Jakość zapisu Wysoka Terminarz Ustawienia systemowe Ustawienia DD Ustawienia wej/ wyj. Ustawienia sieciowe Dostępne klawisze --- Menu (wej/wyj) --- Zmiana funkcji/wartości. --- Zatwierdzenie funkcji/wartości. Należy wyłączyć nagrywanie/odtwarzanie przed wejściem do Menu. Użytkownik może być poproszony o podanie hasła! Wybór kamery Menu Główne Wybór kamery 1234 Nagrywanie z kamery 1234 Tryb nagrywania. Prędkość nagrywania 30 Jakość zapisu Wysoka Terminarz Ustawienia systemowe Ustawienia DD Ustawienia wej/ wyj Ustawienia sieciowe Naciskając klawisz wybory kamery można wybraćżądany tryb pracy: Przykłady ustawień: 1. Jeśli zostanie wybrane (----), wszystkie kamery są wyłączone 2. Jeśli zostanie wybrane (1234), wszystkie kamery są wyświetlane/nagrywane 3. Jeśli zostanie wybrane (---4), tylko 4 kanał będzie wyśw./nagrywany Uwaga!!! Zanik sygnału wideo! Jeśli napis VIDEO LOSS będzie wyświetlany oraz będzie słychać sygnał buzzer-a oznacza to, że, jeden lub więcej sygnałów z kamer zostało odłączonych. 10

11 Programowanie Uwaga!!! Wybór kanału (kamery) Następujące klawisze służą do wyboru danego kanału do wyświetlania pełnoekranowego. Kanał 1: Wyświetla obraz z kanału 1 na pełen ekran Kanał 2: Wyświetla obraz z kanału 2 na pełen ekran Kanał 3: Wyświetla obraz z kanału 3 na pełen ekran Kanał 4: Wyświetla obraz z kanału 4 na pełen ekran Wybór kamery do nagrywania Menu Główne Wybór kamery 1234 Nagrywanie z kamery 1234 Tryb nagrywania. Prędkość nagrywania 30 Jakość zapisu Wysoka Terminarz Ustawienia systemowe Ustawienia DD Ustawienia wej/ wyj Ustawienia sieciowe Wybór kamery która będzie nagrywana. Tylko wybrane kamery będą nagrywane w przypadku wystąpienia zdarzeń alarmowych (np. Wideodetekcji) Tryb nagrywania 11 Menu Główne Wybór kamery 1234 Nagrywanie z kamery 1234 Tryb nagrywania. Prędkość nagrywania 30 Jakość zapisu Wysoka Terminarz Ustawienia systemowe Ustawienia DD Ustawienia wej/ wyj Ustawienia sieciowe Urządzenie umożliwia nagrywanie w dwóch trybach: -tryb EAC (każdy kanał jest nagrywany w pełnym ekranie) -tryb QUAD (nagrywanie podzielonego obrazu). Jeśli zostanie wybrany tryb multipleksera (EAC), jest możliwe wyświetlenie pełnego obrazu z danej kamery po nagraniu. Jeśli zostanie wybrany tryb QUAD, to po nagraniu możemy wyświetlać tylko obraz podzielony.

12 Programowanie Prędkość nagrywania Menu główne Wybór kamery 1234 Nagrywanie z kamery 1234 Tryb nagrywania. Prędkość nagrywania 30 Jakość zapisu Wysoka Terminarz Ustawienia systemowe Ustawienia DD Ustawienia wej/ wyj Ustawienia sieciowe Urządzenie zapewnia 9 prędkości zapisu: (25fps, 15fps, 10fps, 7fps, 5fps, 4fps, 3fps, 2fps, 1fps). Wybór wartości z pomocą klawiszy ; zatwierdzenie klawiszem UWAGA!!! Tabela prędkości nagrywania W zależności od ilości podłączonych kamer oraz wybranego trybu rejestracji prędkości zapisu rozkładają się następująco. Klatki/sekundy C EAC 2Cs 3Cs Cs QUAD

13 Programowanie Jakość zapisu Menu główne Wybór kamery 1234 Nagrywanie z kamery 1234 Tryb nagrywania. Prędkość nagrywania 30 Jakość zapisu Wysoka Terminarz Ustawienia systemowe Ustawienia DD Ustawienia wej/ wyj Ustawienia sieciowe Dostępne są 3 poziomy ustawiena jakości zapisu: Low (niski), Normal (normalny) oraz igh (wysoki) Wybór wartości klawiszami, zatwierdzenie klawiszem Uwaga!!! Wpływ jakości obrazu na długość zapisu na DD Wyższa jakość obrazu pozwala na uzyskanie lepszej jakości, ale z drugiej strony nagrania zajmują więcej miejsca na dysku DD. Niższa jakość powoduje pogorszenie jakości obrazu, z drugiej strony nagrania zajmują mniej miejsca na dysku DD. Test wykonano dla dysku 80GB Klatki/Sekundy I EAC NORMAL LO I QUAD NORMAL LO

14 Programowanie Terminarz Menu główne Wybór kamery 1234 Nagrywanie z kamery 1234 Tryb nagrywania. Prędkość nagrywania 30 Jakość zapisu Wysoka Terminarz Ustawienia systemowe Ustawienia DD Ustawienia wej. / wyj. Ustawienia sieciowe Poniższa opcja umożliwia pracę urządzenia zgodnie z 24h harmonogramem. Nagrywanie zaprogramowane + T T T S S T T T T T T T T T Naciśnij ( ), później ( ), Naciśnij ( ) aby wyjść Oznaczenia: (T) Nagrywanie ręczne aktywne. Uruchomienie nagrywania po naciśnięciu przycisku REC. (S) Nagrywanie alarmowe aktywne. Uruchomienie nagrywania po pojawieniu się sygnału z czujki lub wideodetekcji. (--) Nagrywanie wyłączone. Przykład: 0:00 ~ 7:00 Nagrywanie alarmowe 7:00 ~11:00 Nagrywanie wyłączone 11:00 ~18:00 Nagrywanie włączone 18:00 ~24:00 Nagrywanie alarmowe + S S S S S S T T T T T T T S S S S S S + : : : : : Uwaga!!! Tryby nagrywania alarmowego Urządzenie umożliwia realizację nagrywanie zgodnie z następującymi opcjami: sygnał NC (normalnie zamknięty), sygnał NO (normalnie otwarty), wideodetekcja, wideodetekcja + NC oraz wideodetekcja + NO. Ustawienia są dostępne poprzez Ustawienia wej/wyj menu (Patrz strona 18). 14

15 Programowanie Ustawienia systemowe Ustawienia systemowe Zmiana hasła Ustaw czas Nagrywanie dźwięku [ON/OFF] Wyciszenie [ON/OFF] Tryb wyświetlania daty Dostęp do dodatkowych opcji takich jak: data/czas, tryb audio, hasła Dostępne są dwa tryby wyświetlania daty: -DD/MM/YYYY -YYYY/MM/DD Naciśnij ( ), później ( ), Naciśnij ( ) aby wyjść Zmiana hasła Aktualne hasło: Nowe hasło: Potwierdzenie hasła: Naciśnij ( ), później ( ), Naciśnij ( ) aby wyjść Zmiana hasła. Po wejściu w poniższą opcję należy wpisać aktualne hasło (domyślnie jest to ) Następnie należy dwukrotnie podać nowe hasło. Zostanie wyświetlony migający napis: asło zmienione!!! Po chwili zostanie wyświetlone menu Ustawienia systemowe. Uwaga!!! Oznaczenia klawiszy panelu przedniego oznacza 1 oznacza 5 oznacza 2 oznacza 6 oznacza 3 oznacza 7 oznacza 8 oznacza 4 oznacza 9 oznacza 0 15

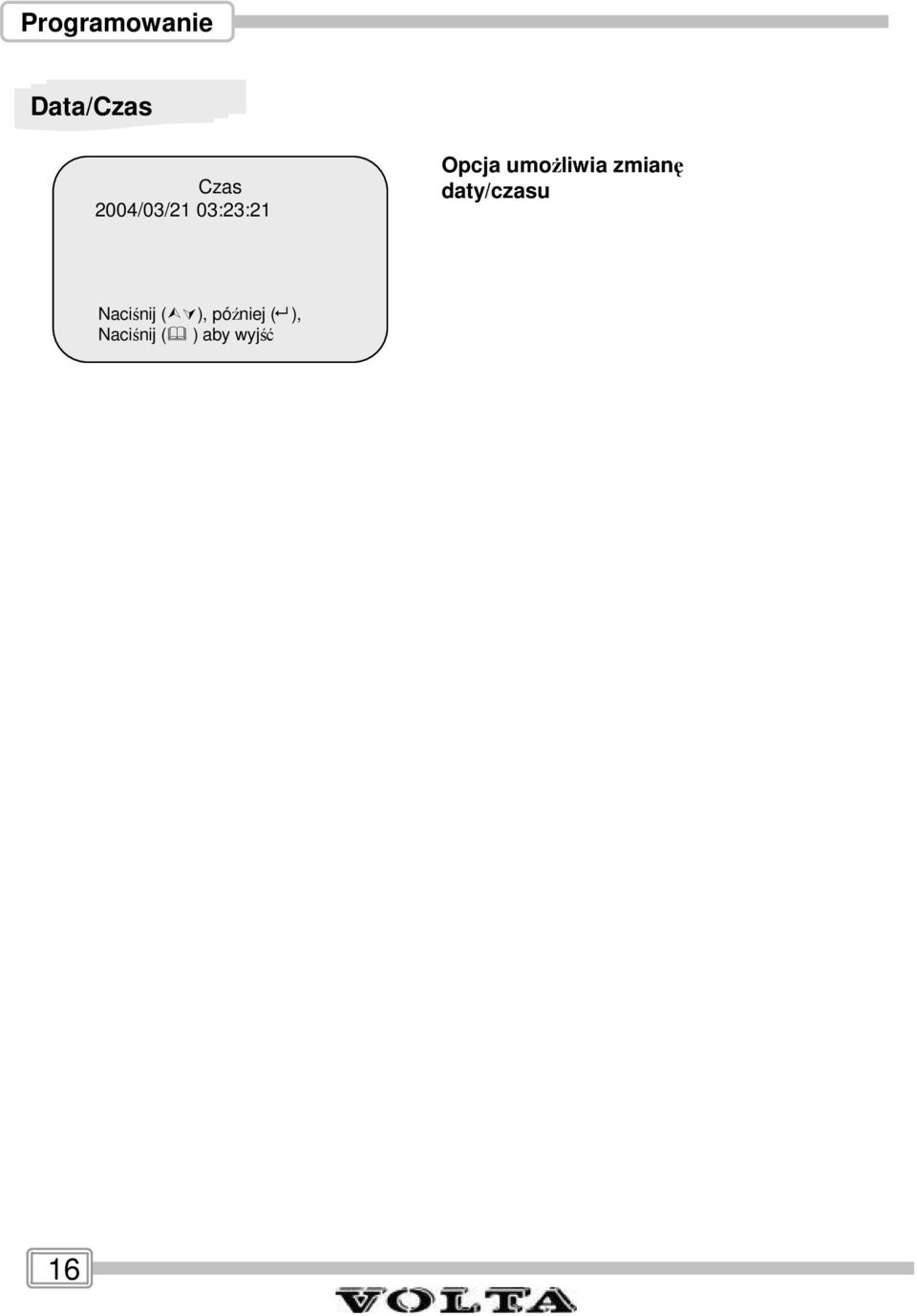

16 Programowanie Data/Czas Czas 2004/03/21 03:23:21 Opcja umożliwia zmianę daty/czasu Naciśnij ( ), później ( ), Naciśnij ( ) aby wyjść 16

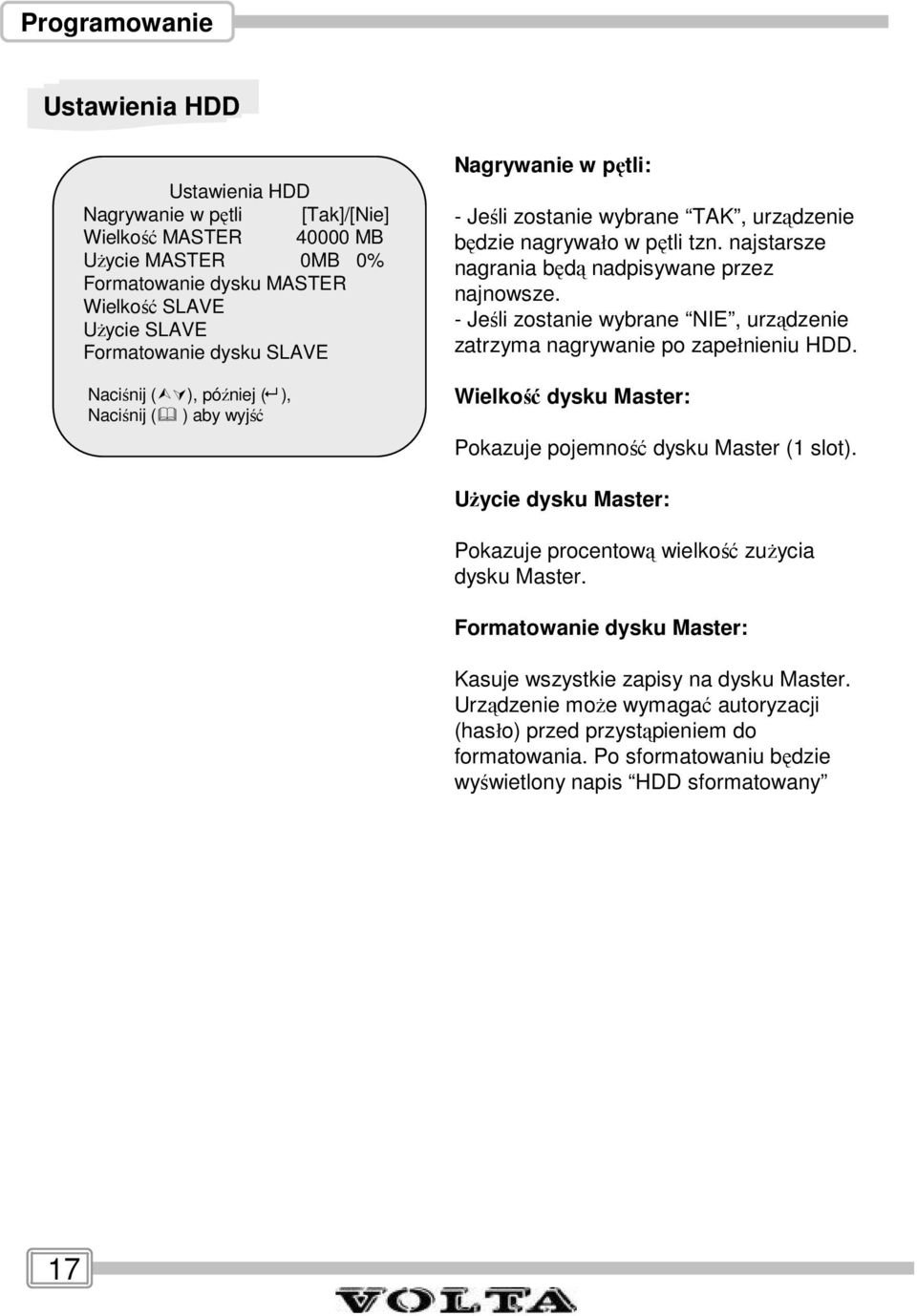

17 Programowanie Ustawienia DD Ustawienia DD Nagrywanie w pętli [Tak]/[Nie] Wielkość MASTER MB Użycie MASTER 0MB 0% Formatowanie dysku MASTER Wielkość SLAVE Użycie SLAVE Formatowanie dysku SLAVE Naciśnij ( ), później ( ), Naciśnij ( ) aby wyjść Nagrywanie w pętli: - Jeśli zostanie wybrane TAK, urządzenie będzie nagrywało w pętli tzn. najstarsze nagrania będą nadpisywane przez najnowsze. - Jeśli zostanie wybrane NIE, urządzenie zatrzyma nagrywanie po zapełnieniu DD. Wielkość dysku Master: Pokazuje pojemność dysku Master (1 slot). Użycie dysku Master: Pokazuje procentową wielkość zużycia dysku Master. Formatowanie dysku Master: Kasuje wszystkie zapisy na dysku Master. Urządzenie może wymagać autoryzacji (hasło) przed przystąpieniem do formatowania. Po sformatowaniu będzie wyświetlony napis DD sformatowany 17

18 Programowanie Ustawienia wej/wyj alarmowych Ustawienia wej/wyj Nagrywanie alarmowe 15 Czas działania przekaźnika 20 Kanał 1 Kanał 2 Kanał 3 Kanał 4 Naciśnij ( ), później ( ), Naciśnij ( ) aby wyjść Nagrywanie alarmowe: Czas nagrywania po wyzwoleniu wejścia. Czas działania przekaźnika: Określa czas trwania alarmu na wyjściu przekaźnikowym. Tryby wyzwolenia alarmu: 1) Brak (Not installed) 2) Tryb NO (Normal open) 3) Tryb NC (Normal close) 4) Wideodetekcja + NC 5) Wdeodetekcja + NO NO NC oznacza styk normalnie otwarty (wyzwolenie po zwarciu) oznacza styk normalnie zamkniety (wyzwolenie po otwarciu) 18

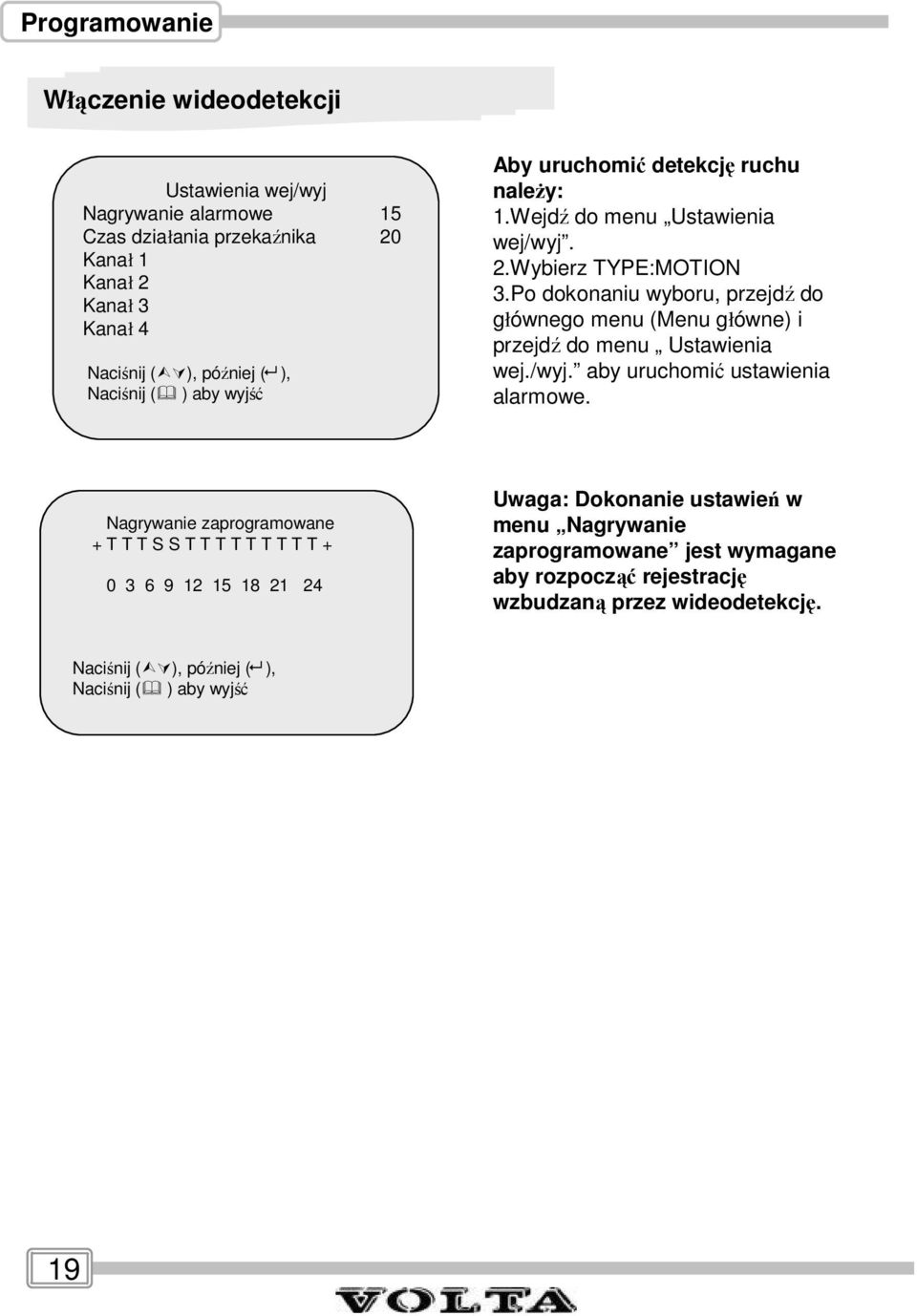

19 Programowanie Włączenie wideodetekcji Ustawienia wej/wyj Nagrywanie alarmowe 15 Czas działania przekaźnika 20 Kanał 1 Kanał 2 Kanał 3 Kanał 4 Naciśnij ( ), później ( ), Naciśnij ( ) aby wyjść Aby uruchomić detekcję ruchu należy: 1.Wejdź do menu Ustawienia wej/wyj. 2.Wybierz TYPE:MOTION 3.Po dokonaniu wyboru, przejdź do głównego menu (Menu główne) i przejdź do menu Ustawienia wej./wyj. aby uruchomić ustawienia alarmowe. Nagrywanie zaprogramowane + T T T S S T T T T T T T T T Uwaga: Dokonanie ustawień w menu Nagrywanie zaprogramowane jest wymagane aby rozpocząć rejestrację wzbudzaną przez wideodetekcję. Naciśnij ( ), później ( ), Naciśnij ( ) aby wyjść 19

20 Programowanie Ustawienia sieciowe NETWORK SETUP Dostęp zdalny [Tak]/[Nie] MAC ADDRESS 03:01:01:01:25:46 IP ADDRESS SUBNET MASK 255,255,255,000 GATEWAY Naciśnij ( ), później ( ), Naciśnij ( ) aby wyjść Uwaga: 1.Minimalne wymagania dla komputera klasy PC : procesor: 1 Gz lub wyżej Pamięć podręczna: 256MB lub więcej karta grafiki: 32MB System operacyjny: Window2000/XP 2. Należy ustawić porty 14337, w oprogramowaniu typu firewall lub na routerze, aby udostępnić urządzenie w sieci komputerowej. Wejdź do menu NETWORK SETUP 1) Pierwsza opcja Dostęp zdalny (uruchom zdalnego klienta) powinna być ustawiona na YES. 2) Adres MAC jest podany i nie należy go zmieniać. 3) IP ADDRESS - Adres IP (adres statyczny) jest wymagany do wprowadzenia dla urządzenia przed wpięciem do sieci komputerowej. Upewnij się, że wprowadzony adres IP nie jest używany przez inne urządzenie w sieci. 4) SUBNET MASK maska podsieci. Pozycja ta powinna być uzupełniona zgodnie z maska sieci istniejącej. Informacji zasięgnij u administratora sieci. 5) GATEWAY tzw. brama. Adres IP określający urządzenie przez, które urządzenia w sieci posiadają dostęp np. do Internetu. Informacje uzyskasz u administratora sieci. W przypadku gdy nie jesteś pewien jakie ustawienia wprowadzić w w/w pozycje skontaktuj się z administratorem sieci lub zadzwoń do dystrybutora. 20

21 Programowanie Odtwarzanie Użyj przycisków umieszczonych na przednim panelu rejestratora by uzyskać dostęp do wielu funkcji odtwarzania. Wyszukiwanie nagrań wg. czasu DD: MASTER 04/03/24 13:24:21-04/03/24 13:44:54 >01 Czas 04/03/24 13:24:21 >02 Czas 04/03/24 13:30:55 >03 Czas 04/03/24 13:40:54 ( ) przesuwanie, ( ) zmiana, ( ) wybór zdarzenia lub czasu ( ) odtwórz ( ) wyjście Aby uruchomić odtwarzanie naciśnij przycisk. Na ekranie pojawi się lista nagrań wg czasu/zdarzeń tak jak to pokazoano na rysunku po lewej stronie. Lub naciskając dwa razy przycisk. Możesz także wpisać wybraną datę/czas, którą chcesz odtworzyć lub wybrać zdarzenie, lub nawet odtworzyć nagrania przez komputer PC Uwaga!!! 1. Przed funkcja odtwarzania wstrzymaj proces nagrywania. 2. Ponieważ wybór z listy zdarzeń jest domyślnie wyświetlany jako pierwszy, musisz nacisnąć przycisk aby przejść do wyboru czasowego. Przyciski kontrole 1. (przycisk przewijania): Naciśnij ten przycisk aby odtwarzać w przyspieszonym tempie do przodu. Urządzenie zapewnia 3 prędkości odtwarzania: 1: (x1) 2: (x2) szybciej 3: (x4) szybciej 4: (x32) szybciej 5: (x64) szybciej 2. (przycisk przewijania): Naciśnij ten przycisk aby odtwarzać w przyspieszonym tempie do przodu. 3. (przycisk pauzy) : Naciśnij przycisk aby przejść w tryb Pauzy lub odtwarzania poklatkowego. 21

22 Dodatek I Zgodność z normami FCC Certification CE 22

23 Dodatek II Praca w sieci Urządzenie wyposażone jest w opcję zdalnego monitoringu zapewniający podgląd na bieżąco jak również wcześniej nagrań zrealizowanych poprzez sieć komputerową (LAN, Internet). Rejestrator umożliwia również wykonywanie ujęć oraz zgrywanie danych fragmentów w postaci filmów. Po wywołaniu programu Zdalny Klient VODVR04 (dostępny na dołączanej płycie CD), powinno się ukazać następujące okno: Widok Okna Klienta Zdalnego 23

24 Dodatek II. Praca sieciowa 1. Jak połączyć się z rejestratorem Należy wybrać przycisk Connect Po wybraniu Connect ukaże się okienko DVR Client connection manager jak pokazano poniżej: 1. DVR IP: Należy wpisać adres IP urządzenia (wpisany wcześniej w Menu rejestratora). 2. Password (hasło): Należy podać hasło. Domyślnie jest to

25 Dodatek II. Praca sieciowa 2. Status połączenia Jeśli połączenie dojdzie do skutku ukaże się napis Connected (połączone). W oknie ukaże się również adres IP urządzenia oraz aktualna prędkość przesyłu. Aby rozłączyć się z urządzeniem należy wybrać przycisk Disconnect 25

26 Dodatek II. Praca sieciowa 3. Sterowanie DVR Poniższy panel posiada przycisk umożliwiające zdalne sterowanie funkcjami odtwarzania i nagrywania rejestratora. 26

27 Dodatek II. Praca sieciowa 4. Wykonywanie nagrań oraz odtwarzanie z pomocą komputera. 4-1 Nagrywanie obrazów wideo Po naciśnięciu przycisku REC, rozpocznie się nagrywanie obrazów wideo na lokalnym dysku komputera, na którym uruchomione jest oprogramowanie sieciowe. Oprogramowanie sieciowe tworzy katalog stream_file, gdzie będą zachowywane pliki z nagraniami. Migotanie diody powyżej wskazuje na aktywny proces nagrywania. Zmienia się także pole Capture&Play z Not Activated na Recording. 4-2 Odtwarzanie Po zakończonym nagrywaniu, naciśnij przycisk PLAY aby odtworzyć nagranie. Z okna wybierz zapis wideo, który chcesz odtworzyć. 27

28 Dodatek II. Praca sieciowa 5. Zarządzanie DVR-em. Ta opcja umożliwia zarządzanie parametrami rejestratora: Jakością zapisu, prędkością zapisu, nagrywaniem alarmowym, wejściami, nagrywaniem, ustawieniami czasu lub harmonogramem zapisu. 28

29 Dodatek II. Praca sieciowa 6. Nagrywanie plików AVI Po wyborze tej opcji jest możliwe konwertowanie plików video na bieżąco oraz zgrywanie fragmentów nagrań w plikach AVI 29

30 Dodatek III. Specyfikacja techniczna Model No. VODVR04 Model sieciowy Interfejs A/V Wejście wideo 4 kanały ( BNC) Wyjście wideo 2 kanały ( BNC ) Wejście audio 1 kanał Wyjście audio 1 kanał Wyświetlanie Podział ekranu 1 lub 4 Zoom -- PIP -- Sekwencja TAK Rozdzielczość PAL: 720x Nagrywanie System Simplex Maksymalna pręd. 25 fps Kompresja MJPEG Sposoby nagryw. Czas rzeczywisty / Terminarz / Alarm Nagr. QUAD TAK Wideodetekcja ruchu TAK Nagrywanie z terminarza TAK Odtwarzanie Czas STD. Zdarzenia alarmowe STD Pamięć Stały DD Max. 1EA Kieszeń DD 1EA Inne Interfejs sieciowy TCP/IP z oprogramowaniem sieciowym Back-Up TCP/IP Wejście alarmowe 4 wejścia alarmowe ( NO / NC ) Wyjście alarmowe 1 wyjście przekaźnikowe ( NO ) Warunki pracy Temperatura -10 C ~ +60 C Wilgotność < 80% Zasilanie Napięcie zasilania 12VDC(+/-10%) / 4A (zasilacz załączony) Wymiary Szer x Wys x Gł 360mm x 66mm x 350mm 30
