1 Andrzej Cempel Projekty, Kosztorysy, Ostrów Wlkp. ul. Powstania Styczniowego 4 Nazwa: P R O J E K T B U D O W L A N Y Termomodernizacja Zespołu Szkół Transportowo - Elektrycznych Centrum Kształcenia Ustawicznego w Ostrowie Wielkopolskim Inwestor: Powiat Ostrów Wielkopolski Ostrów Wlkp. Al. Powstańców Wlkp. 16 Adres budowy Ostrów Wlkp. ul. Kantaka 6 Branża: Projektant architektury: nr działki: 7/8 obręb 097 Architektura i Styczeń 2010 konstrukcja mgr inż. arch Wojciech Gubała Uprawnienia: UAN 7342/71/91 spec. architektura mgr inż. Andrzej Cempel Konstrukcja, termomodernizacja: Uprawnienia: BN /83 spec. konstr. bud. 1

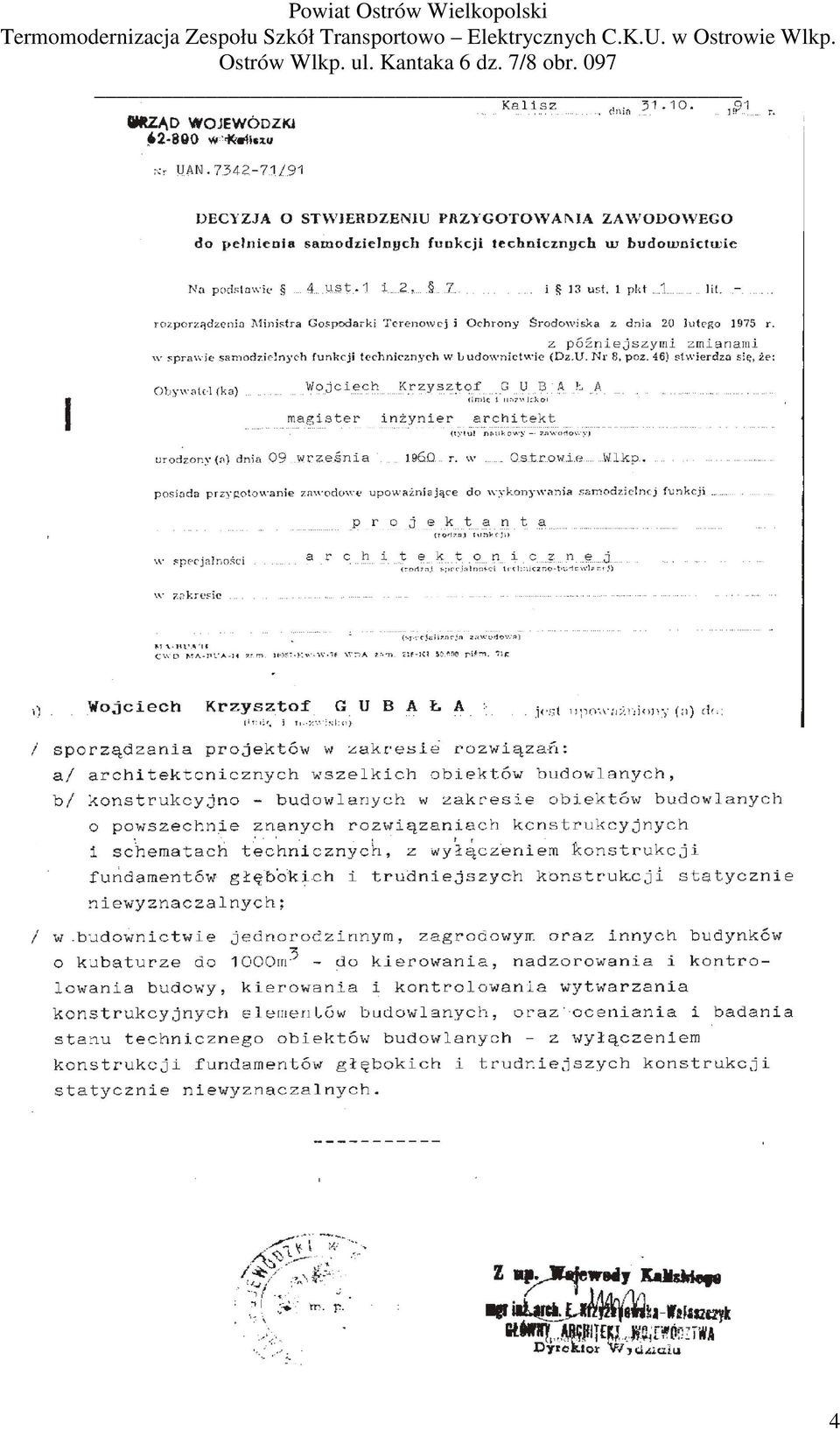

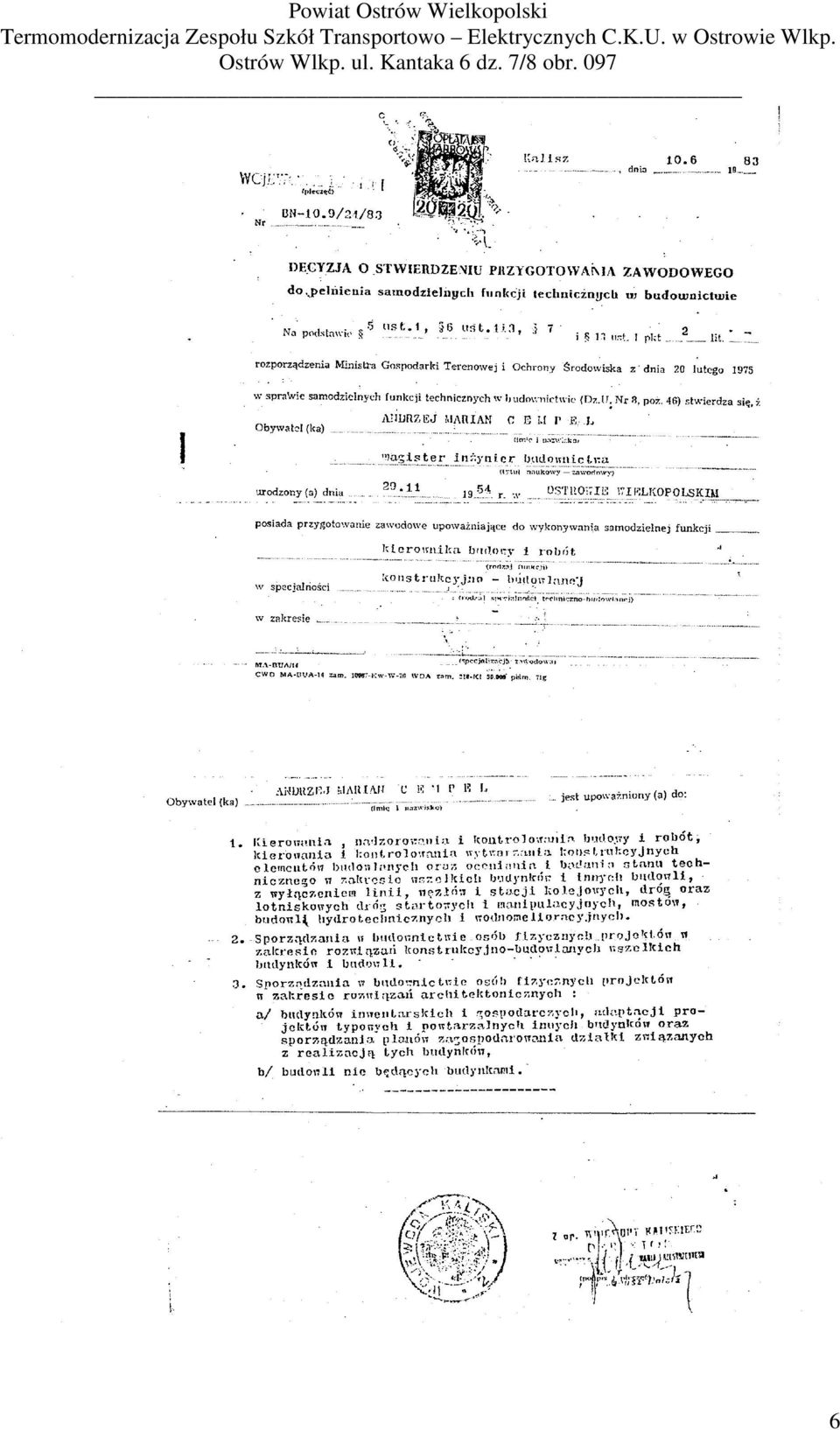

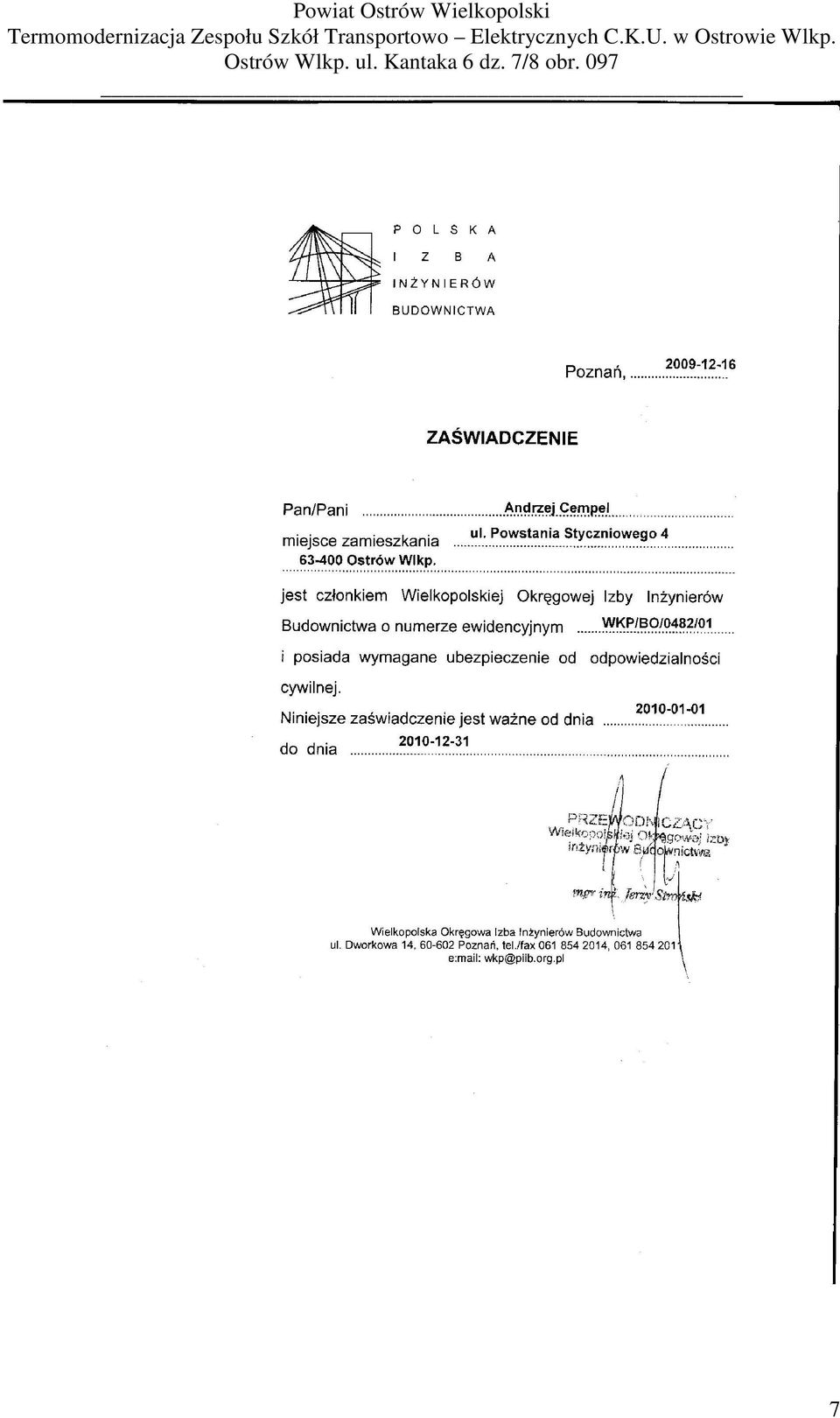

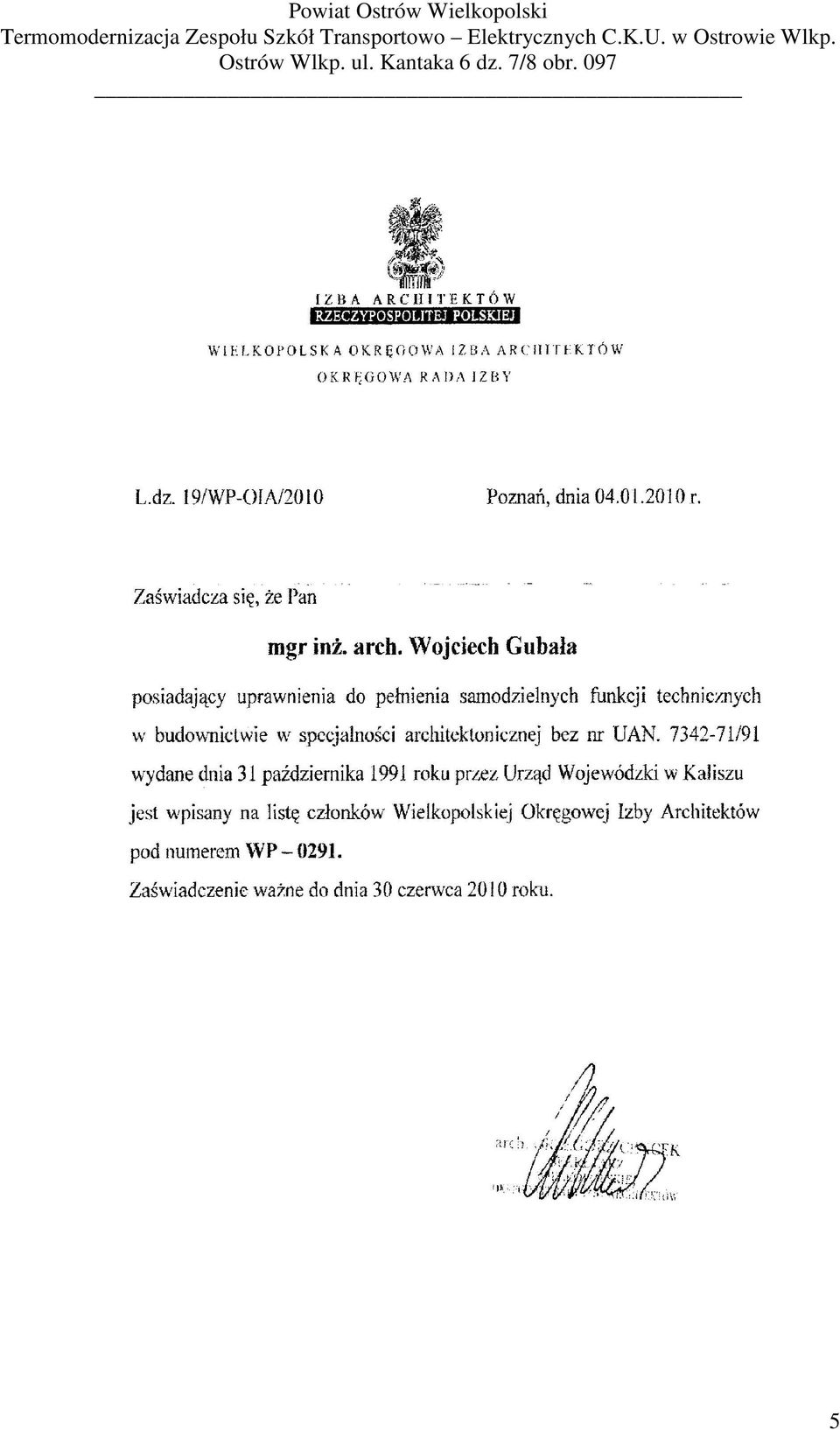

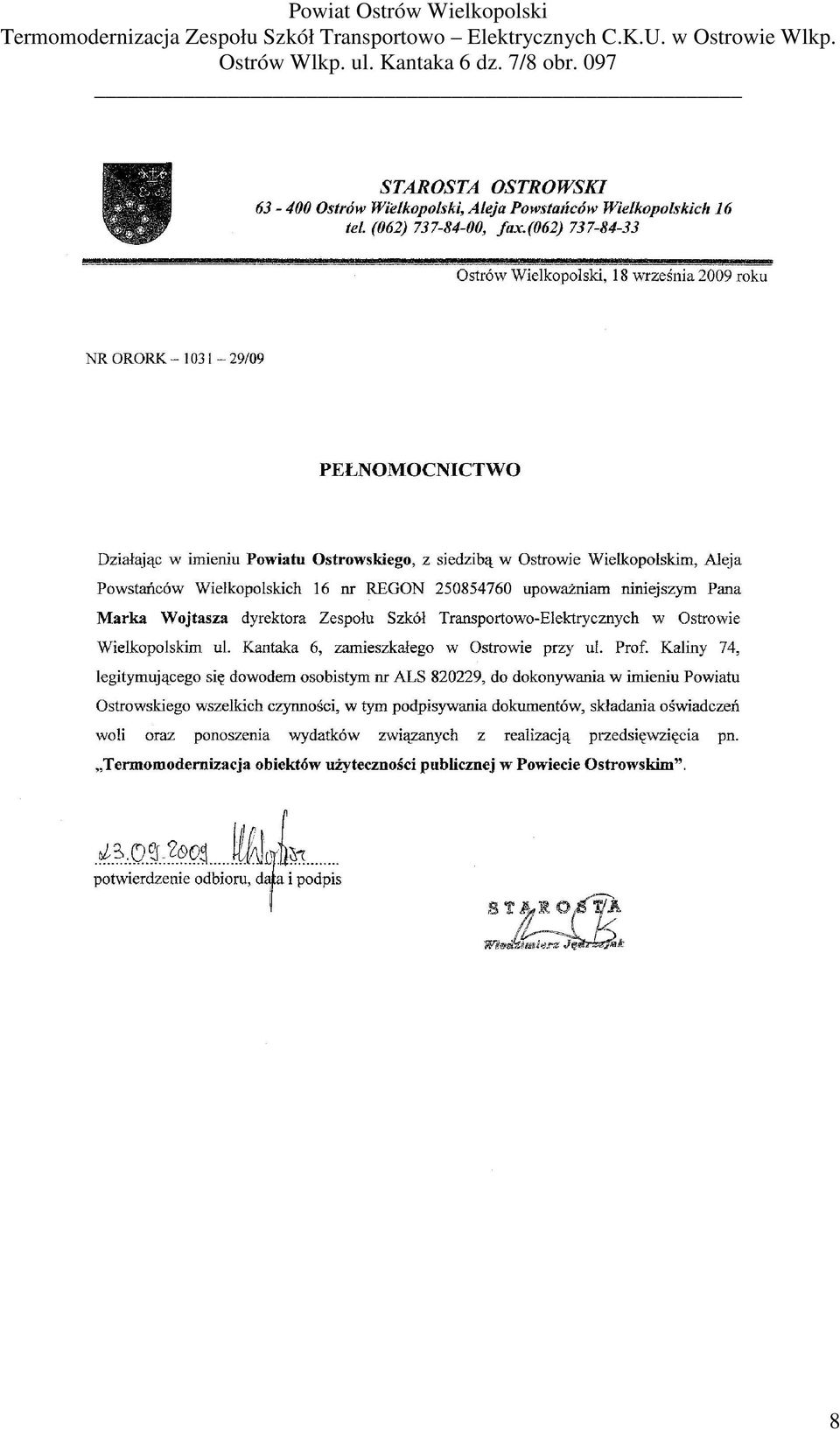

2 Spis treści projektu: Oświadczenie projektantów Ksero uprawnień zawodowych i wpisu do izby Pełnomocnictwo Dyrektora Zespołu Szkół Mapa geodezyjna ewidencyjna Projekt zagospodarowania terenu rys. 0. Opis do planu zagospodarowania terenu Opis techniczno materiałowy Informacja do planu BiOZ Zestawienia powierzchni przegród Projektowana charakterystyka energetyczna Część graficzna spis rysunków: 1. Rzut parteru - termomodernizacja Skala 1: Rzut 1 pietra - termomodernizacja Skala 1: Rzut II piętra - termomodernizacja Skala 1: Rzut piwnicy - termomodernizacja Skala 1: Elewacja wschodnia Skala 1: Elewacja północna Skala 1: Elewacja zachodnia Skala 1: Elewacja południowa Skala 1: Przekrój A-A, elewacja południowa Skala 1: Elewacja zachodnia Skala 1: Przekrój E-E, elewacja wschodnia Skala 1: Przekrój B-B elewacja północna Skala 1: Przekrój C-C, Elewacja zachodnia Skala 1: Przekrój D-D elewacja południowa Skala 1: Rzut połaci dachowych Skala 1: Szczegół B przebudowa natrysków Skala 1: Szczegół A przebudowa sanitariatu Skala 1:50 Kolorystyka elewacji E1 do E10 Skala 1:200 2

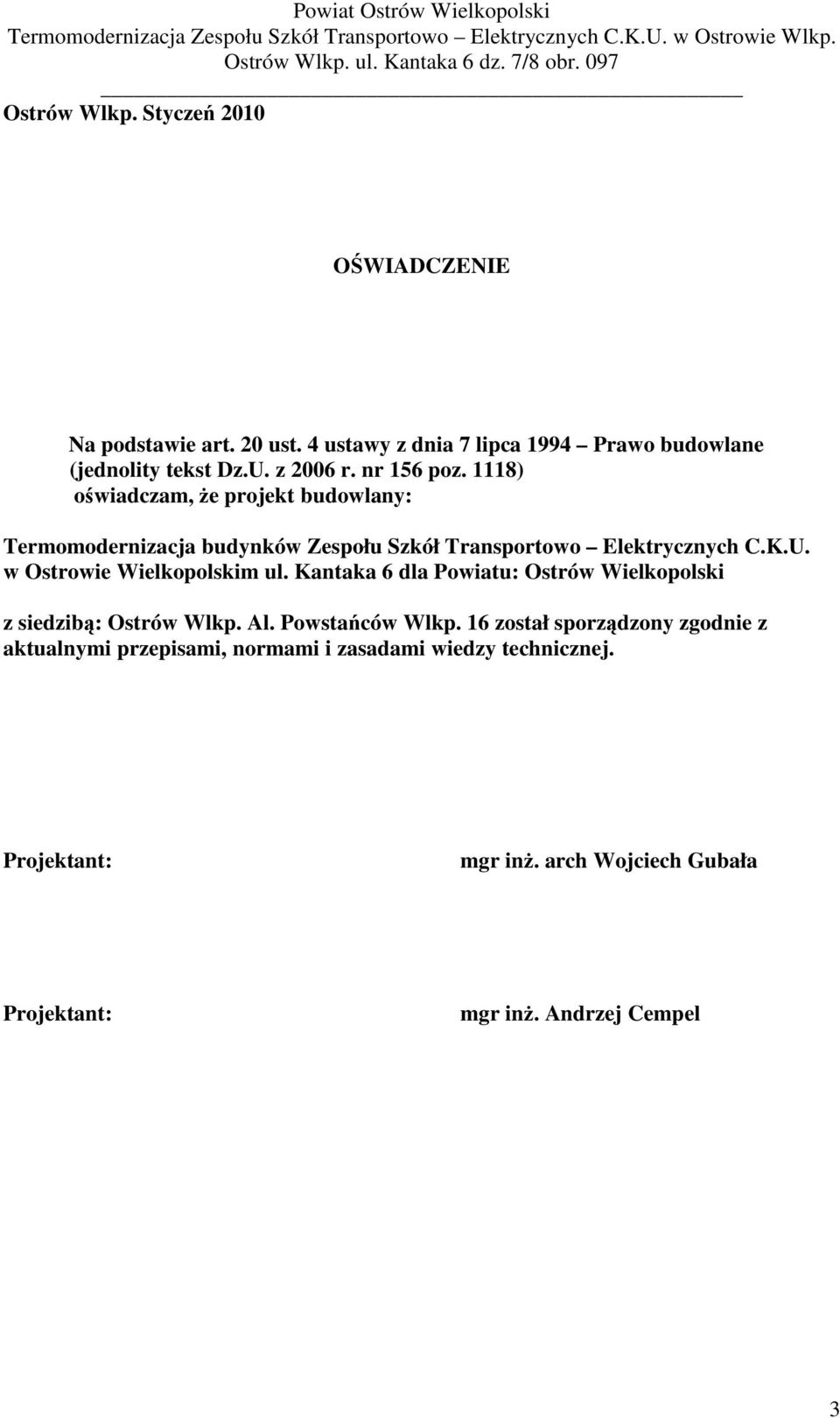

3 Ostrów Wlkp. Styczeń 2010 OŚWIADCZENIE Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994 Prawo budowlane (jednolity tekst Dz.U. z 2006 r. nr 156 poz. 1118) oświadczam, że projekt budowlany: Termomodernizacja budynków Zespołu Szkół Transportowo Elektrycznych C.K.U. w Ostrowie Wielkopolskim ul. Kantaka 6 dla Powiatu: Ostrów Wielkopolski z siedzibą: Ostrów Wlkp. Al. Powstańców Wlkp. 16 został sporządzony zgodnie z aktualnymi przepisami, normami i zasadami wiedzy technicznej. Projektant: mgr inż. arch Wojciech Gubała Projektant: mgr inż. Andrzej Cempel 3

4 4

5 5

6 6

7 7

8 8

9 Mapa ewidencyjna 9

10 Plan zagospodarowania 10

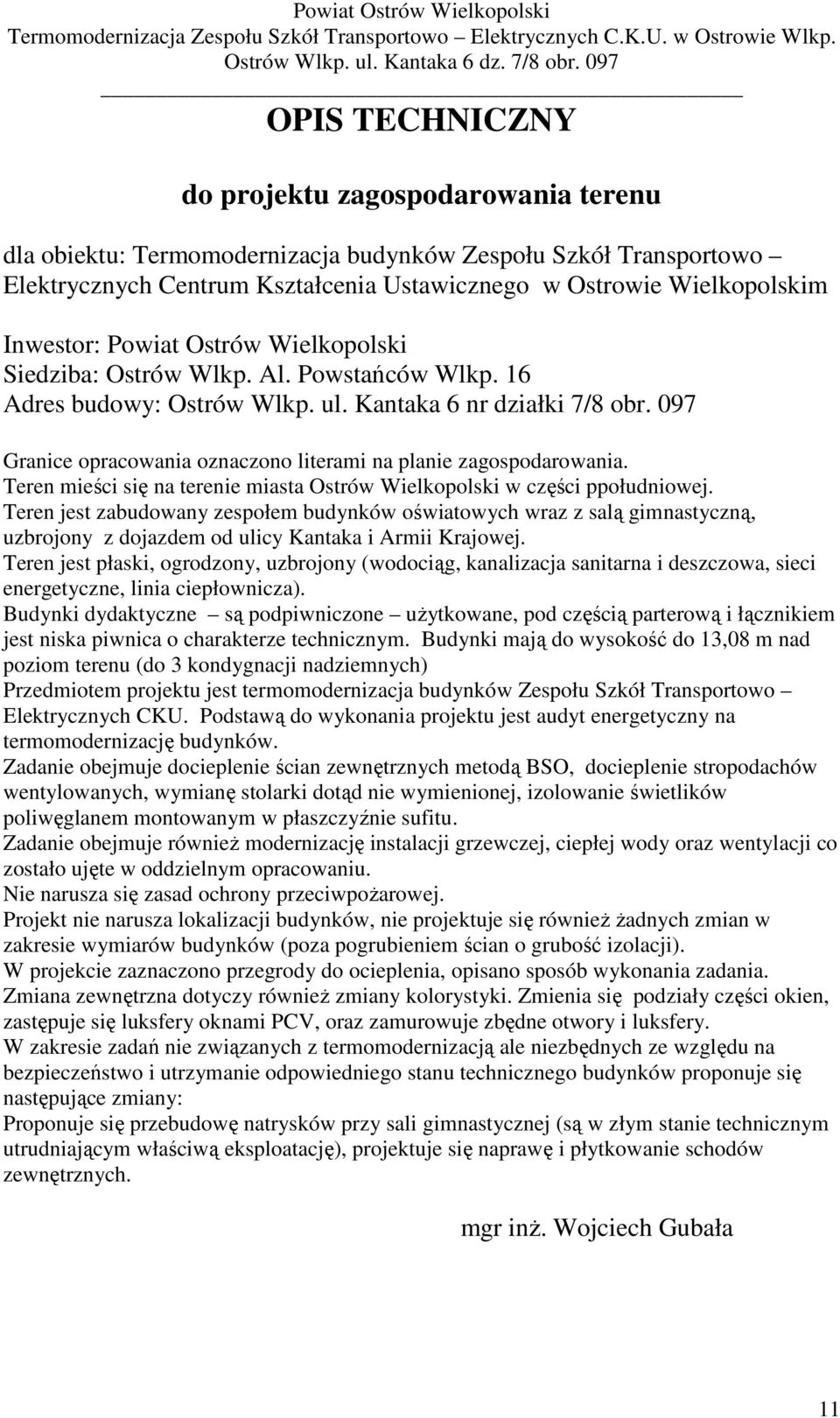

11 OPIS TECHNICZNY do projektu zagospodarowania terenu dla obiektu: Termomodernizacja budynków Zespołu Szkół Transportowo Elektrycznych Centrum Kształcenia Ustawicznego w Ostrowie Wielkopolskim Inwestor: Powiat Ostrów Wielkopolski Siedziba: Ostrów Wlkp. Al. Powstańców Wlkp. 16 Adres budowy: Ostrów Wlkp. ul. Kantaka 6 nr działki 7/8 obr. 097 Granice opracowania oznaczono literami na planie zagospodarowania. Teren mieści się na terenie miasta Ostrów Wielkopolski w części ppołudniowej. Teren jest zabudowany zespołem budynków oświatowych wraz z salą gimnastyczną, uzbrojony z dojazdem od ulicy Kantaka i Armii Krajowej. Teren jest płaski, ogrodzony, uzbrojony (wodociąg, kanalizacja sanitarna i deszczowa, sieci energetyczne, linia ciepłownicza). Budynki dydaktyczne są podpiwniczone użytkowane, pod częścią parterową i łącznikiem jest niska piwnica o charakterze technicznym. Budynki mają do wysokość do 13,08 m nad poziom terenu (do 3 kondygnacji nadziemnych) Przedmiotem projektu jest termomodernizacja budynków Zespołu Szkół Transportowo Elektrycznych CKU. Podstawą do wykonania projektu jest audyt energetyczny na termomodernizację budynków. Zadanie obejmuje docieplenie ścian zewnętrznych metodą BSO, docieplenie stropodachów wentylowanych, wymianę stolarki dotąd nie wymienionej, izolowanie świetlików poliwęglanem montowanym w płaszczyźnie sufitu. Zadanie obejmuje również modernizację instalacji grzewczej, ciepłej wody oraz wentylacji co zostało ujęte w oddzielnym opracowaniu. Nie narusza się zasad ochrony przeciwpożarowej. Projekt nie narusza lokalizacji budynków, nie projektuje się również żadnych zmian w zakresie wymiarów budynków (poza pogrubieniem ścian o grubość izolacji). W projekcie zaznaczono przegrody do ocieplenia, opisano sposób wykonania zadania. Zmiana zewnętrzna dotyczy również zmiany kolorystyki. Zmienia się podziały części okien, zastępuje się luksfery oknami PCV, oraz zamurowuje zbędne otwory i luksfery. W zakresie zadań nie związanych z termomodernizacją ale niezbędnych ze względu na bezpieczeństwo i utrzymanie odpowiedniego stanu technicznego budynków proponuje się następujące zmiany: Proponuje się przebudowę natrysków przy sali gimnastycznej (są w złym stanie technicznym utrudniającym właściwą eksploatację), projektuje się naprawę i płytkowanie schodów zewnętrznych. mgr inż. Wojciech Gubała 11

12 EKSPERTYZA TECHNICZNA do projektu budowy: Termomodernizacja budynków Zespołu Szkół Technicznych w Ostrowie Wielkopolskim 1. Opis stanu technicznego elementów budynku podlegających termomodernizacji lub z nią związanych 1.1. Fundamenty Nie ma śladów z których wynika niewłaściwa praca fundamentów Ściany podziemne Ściany podziemne żelbetowe są w dobrym stanie Ściany nadziemne Nie ma rys, utraty płaskiej postaci brak przeciwwskazań co do termomodernizacji. Ponieważ większość budynków wykonano w technologii murowanej oraz wielkiego bloku, z ociepleniem warstwą gazobetonu 12 cm to należy dopasować typ kołków kotwiących styropian do gazobetonu Dachy Występują stropodachy wentylowane o zbyt cienkiej warstwie izolacji cieplnej. Audyt przewiduje docieplenie proszkiem izolującym celulozowym lub z wełny mineralnej. Pokrycie papowe wyremontowano pozostała jedynie do wykonania warstwa papy na stołówce przewidziano w kosztorysie. Na Sali gimnastycznej izolacja jest zbyt cienka na suficie podwieszonym z blachy trapezowej ułożyć izolację w proszku lub z wałka Stolarka zewnętrzna Okna w większości wymienione. Kilka okien PCV o zbyt niskiej sztywności wymienić na nowe wraz z parapetami wewnętrznymi. Na Sali gimnastycznej Istniejące okna stalowe nie nadają się do dalszej eksploatacji bardzo nieszczelne, wypaczone, przemarzają na ramach stalowych. Wymiana okien drewnianych na PCV może spowodować odcięcie możliwości nawiewu powietrza wentylacyjnego, co za tym idzie okna należy zaopatrzyć w nawiewniki ciśnieniowe działające automatycznie. mgr inż. Andrzej Cempel 12

13 OPIS TECHNICZNY do projektu budowy: Termomodernizacja budynków Zespołu Szkół Transportowo Elektrycznych w Ostrowie Wielkopolskim 2. Podstawa opracowania: 2.1. Umowa z Inwestorem Zespołem Szkół Transportowo - elektrycznych 2.2. Uzgodnienie koncepcji projektu z Inwestorem 3. Inwestor: Powiat Ostrów Wielkopolski Ostrów Wlkp. Al. Powstańców Wlkp Adres budowy: Ostrów Wlkp. ul. Kantaka 6 5. Dane techniczne: 5.1. Powierzchnia użytkowa: m Powierzchnia całkowita: m Powierzchnia zabudowy: 3 206,3 m Kubatura: ,0 m Wysokość budynku: 13,08 m 5.6. Liczba pomieszczeń Liczba mieszkań Długość budynku 97,71 m 5.9. Szerokość budynku 97,75 m Liczba kondygnacji do 3 + częściowe podpiwniczenie 6. Opis techniczno materiałowy projektowanych elementów budynku termomodernizacja 6.1. Docieplenie stropu nad piwnicą nie ogrzewaną - techniczną Izolacja sufitu metodą BSO "lekką-mokrą" przez przyklejenie styropianu o grubości 8 cm. Od strony sufitu styropian wykończyć klejem z siatk. Styropian zwykłej jakości Docieplenie ścian zewnętrznych Izolacja ścian metodą BSO "lekką-mokrą". Składając ofertę Wykonawca winien powołać się na system, który zamierza zastosować. Wymagane jest zastosowanie spójnego systemu ocieplenia ścian produkty winny pochodzić od jednego producenta. System winien posiadać aprobatę lub atest ITB lub równoważnej instytucji UE. Producent powinien udostępnić 13

14 instrukcję wykonania, jak również dane techniczne poszczególnych składników, które winny spełniać wymagania podane w Specyfikacji Technicznej. We wszystkich budynkach grubość styropianu 14 cm dla styropianu EPS , Ocieplić należy również wnęki w których wstawiono drzwi wejściowe, wraz z sufitem. Elewację szczytową sali gimnastycznej od strony zachodniej jedynie otynkować. Po odpowiednim ustawieniu rusztowań (nie za blisko ściany) należy sprawdzić płaskość poszczególnych ścian. W wypadku stwierdzenia znacznych nierówności należy wgłębienia wypełnić zaprawą naprawczą. Jeżeli tynk słabo przylega jest głuchy przy opukiwaniu należy go odbić a ubytki wypełnić zaprawą naprawczą. Ważne jest właściwe przygotowanie podłoża starego tynku - sprawdzenie właściwego przylegania, oczyszczenie luźnej farby, oraz odtłuszczenie najlepiej przez umycie wodą z detergentem za pomocą agregatu Karchera. Absolutne minimum to oczyszczenie mechaniczne szczotką. Przed klejeniem styropianu rozebrać zwody pionowe ogromów i ułożyć nowe zatynkowane w bruzdach pionowych wykutych w ścianie, lub w rurce osłonowej PVC grubościennej gęsto mocowanej do muru co cm. Należy stosować styropian frezowany najlepiej sezonowany fabrycznie. Data produkcji winna być sprawdzona przynajmniej 8 tygodni przed montażem. Można ewentualnie stosować styropian w płytach nie frezowanych, lecz odbiorowi winna podlegać również szczelność wypełnienia spoin. Listwa cokołowa mocowana generalnie na poziomie obecnego istniejącego cokołu budynków. Część cokołowa winna być ocieplona styropianem o grubości 8 cm. Ponieważ generalnie opaski wokół budynków są w dobrym stanie i projekt nie przewiduje ich wymiany, więc ocieplenie należy zakończyć ponad opaską beż jej naruszania. Styropian kleić klejem do styropianu dookoła płyt i plackami na min. 40% powierzchni. Klej winien być nakładany cienko maksymalna grubość nie większa niż 3 cm, ale klej powinien niwelować nierówności podłoża, tak aby powierzchnia styropianu była płaska. Wykonawca przed rozpoczęciem robót winien sprawdzić przyczepność styropianu do tynku i przyleganie tynku do podłoża. Próbki styropianu po przyklejeniu winny się odrywać w warstwie styropianu a nie na kleju lub po zerwaniu tynku. O ile tynk okaże się słaby to należy kołkować styropian do podłoża. Ściany winny być kołkowane 3 kołki na płytę razem 6 kołków na 1 m 2 odpowiedni rysunek wraz z rozkładem kleju zamieszczono na rysunku. O ile styropian trzyma się mocno, można zrezygnować z kołkowania decyzja Wykonawcy wraz z Inspektorem Nadzoru. Nierówności styropianu wyszlifować. Klej do warstwy zbrojącej nakładać dwuwarstwowo mokre na mokre w warstwę spodnią wtapiać siatkę zbrojącą o gramaturze min. 145 g/m 2. W narożach okien wtopić paski siatki pod kątem 45 stopni, krawędzie ościeży wzmacniać dodatkową siatką, lub lepiej narożnikami metalowymi z siatką. O ile system to przewiduje to należy przed tynkowaniem zagruntować ścianę dobrze mieszając płyn gruntujący, aby wypełniacz przywarł do kleju i nadał powierzchni chropowatość. Ważny jest odpowiedni wybór dnia tynkowania nie upał, nie zimno, nie deszczowo. Tynkować powierzchnię w takiej porze, aby nie było bezpośredniego ogrzewania powierzchni słońcem. Ściana winna być w całości zarusztowana. Można wykonać ewentualne przerwy w tynkowaniu pod rurami spadowymi. Tynkowanie należy wykonywać wachlarzowo a nie kondygnacjami z góry na dół ponieważ powstają wtedy poziome smugi z rzadszej zaprawy na wysokości pomostów. Pokryć 14

15 równomiernie tynkiem nawierzchniowym barwionym w masie o fakturze drobnego baranka lub kornik 1,5...2,0 mm. Wybór faktury tynku do dyspozycji Inwestora. Elewacje zaprojektowano posługując się przykładowo kolornikiem Baumit możliwe jest zastosowanie innych systemów pod warunkiem doboru podobnej kolorystyki. Obecnie większość systemów oferuje bardzo bogaty wybór kolorów i odcieni. W wypadku wątpliwości skontaktować się z Projektantem. Projektant wyraża zgodę na alternatywny sposób wykonania elewacji poprzez malowanie na jasnoszarym tynku podkładowym pod malowanie. Tynk należy zagruntować i malować trwałą farbą do elewacji - akrylową lub lepiej silikatową. Części cokołowe pokryć farbą lub tynkiem silikon Docieplenie stropodachów wentylowanych Należy stosować materiał izolujący w proszku o lambda nie mniejszym niż 0,043 W/m 2 K. Do wyboru jest granulat wełny mineralnej stosować o gęstości nie mniejszej niż 30 kg/m 3, proszek celulozowy lub ewentualnie granulat styropianu. Własności materiałów są podobne i należy się kierować ofertą cenową. Stropodachy wentylowane wskazane na rzucie połaci dachowych. Ocieplenie projektowane jest przez wdmuchnięcie w przestrzeń wentylowaną materiału izolującego w proszku lub w granulacie. Izolowanie wykonywać przez wycięcie otworów w poszczególnych polach stropodachu i rozprowadzanie materiału podawanego agregatem z poziomu terenu przez pracownika poruszającego się na kolanach w przestrzeni wolnej. W miejscach niedostępnych należy wywiercić otwory i wdmuchiwać materiał przez otwory. Wycięte otwory włazowe nakryć blachą. Proszek izolujący należy też zasypać na ściany zewnętrzne ( lecz o mniejszej grubości niż na stropie ). Grubość izolacji wyliczona w audycie 13 cm. Przewiduje się jednocześnie wykonanie dodatkowej warstwy papy układanej na papie istniejącej w celu zabezpieczenia izolacji proszkowej przed zamoczeniem przez nieszczelne pokrycie. Konieczne jest uprzednie naprawienie ścianek attyk, oraz naprawa kominów uzupełnienia uszkodzonych cegieł i czapek kominowych żelbetowych. Konieczna jest wymiana blaszanych nakryw ścianek attyk na poszerzone można je nałożyć na obróbki istniejące Wymiana stolarki Projektuje się wymianę drewnianych i stalowych okien na PCV ramy pięciokomorowe, bezołowiowe, z szybami min. 1,0 W/m 2 K. Projektuje się wymianę wszystkich drzwi zewnętrznych na nowe w większości z ciepłego aluminium, lub stalowe, ocieplane. Podziały projektowanej stolarki zwykle różnią się od podziałów stolarki istniejącej, dlatego należy zwrócić uwagę na zestawienia stolarki do wymiany. Wymiary okien podane w zestawieniach mają charakter orientacyjny należy pobrać wymiary z natury. Część okien podlega przebudowie zwykle zmniejszeniu zamurowanie otworu gazobetonem oraz docieplenie ściany od zewnątrz. Luksfery należy zastąpić oknami-stałymi - naświetlami. Należy zastosować okna z profili pięciokomorowych z wkładką wzmacniającą. Ramy obustronnie białe. Szyby zespolone U nie gorsze niż 1,0 W/m 2 K. W oknach umieszczonych wysoko zastosować otwieracze z poziomu posadzki - przynajmniej jedno skrzydło na pomieszczenie. Wskazane stosowanie klamki sprzątaczki w skrzydłach wyżej umieszczonych przeznaczonych tylko do sporadycznego otwierania. Część okien należy zaopatrzyć w folię przeciwwłamaniową. Okna winni montować przeszkoleni montażyści stosując wskazane przez producenta blachy mocujące do 15

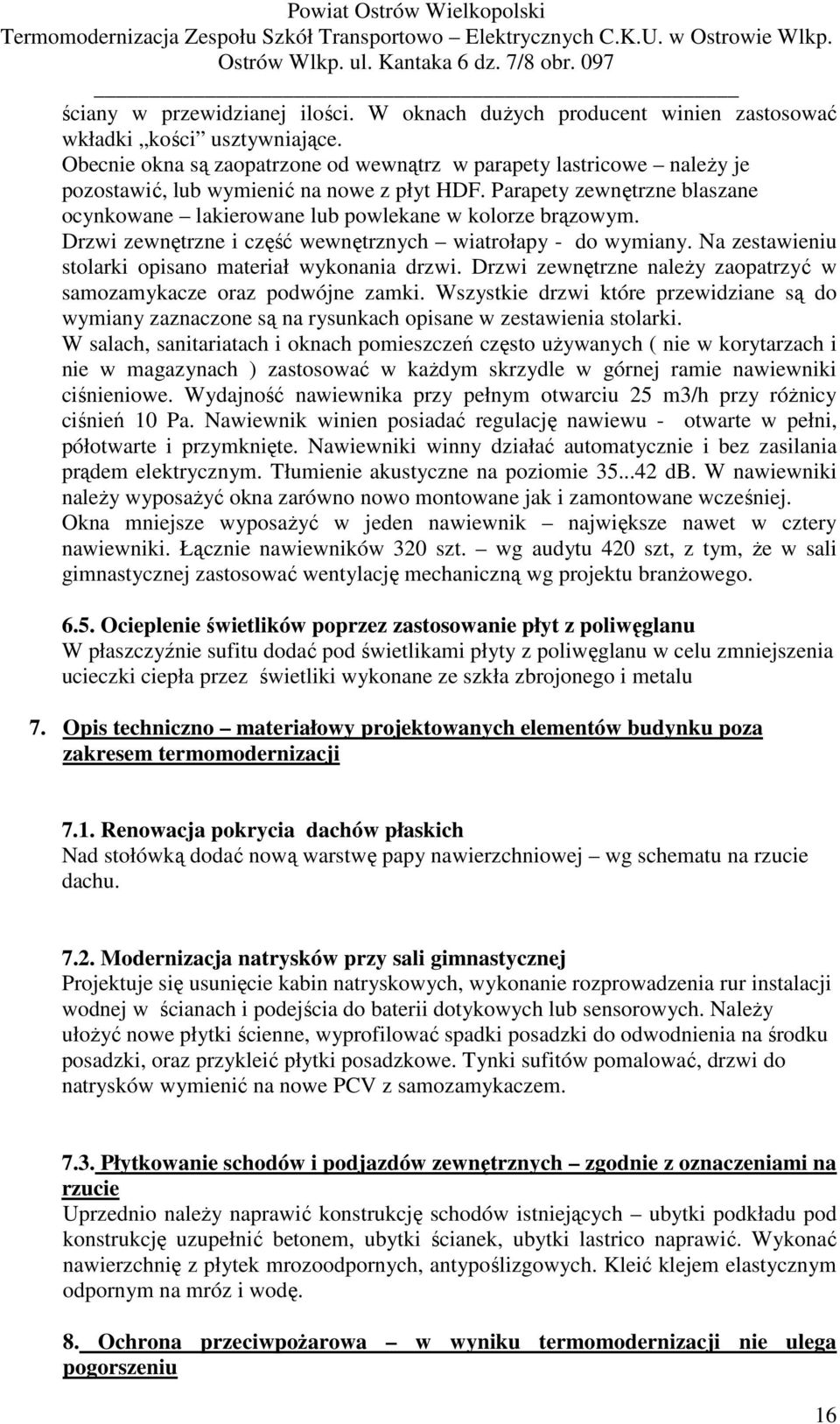

16 ściany w przewidzianej ilości. W oknach dużych producent winien zastosować wkładki kości usztywniające. Obecnie okna są zaopatrzone od wewnątrz w parapety lastricowe należy je pozostawić, lub wymienić na nowe z płyt HDF. Parapety zewnętrzne blaszane ocynkowane lakierowane lub powlekane w kolorze brązowym. Drzwi zewnętrzne i część wewnętrznych wiatrołapy - do wymiany. Na zestawieniu stolarki opisano materiał wykonania drzwi. Drzwi zewnętrzne należy zaopatrzyć w samozamykacze oraz podwójne zamki. Wszystkie drzwi które przewidziane są do wymiany zaznaczone są na rysunkach opisane w zestawienia stolarki. W salach, sanitariatach i oknach pomieszczeń często używanych ( nie w korytarzach i nie w magazynach ) zastosować w każdym skrzydle w górnej ramie nawiewniki ciśnieniowe. Wydajność nawiewnika przy pełnym otwarciu 25 m3/h przy różnicy ciśnień 10 Pa. Nawiewnik winien posiadać regulację nawiewu - otwarte w pełni, półotwarte i przymknięte. Nawiewniki winny działać automatycznie i bez zasilania prądem elektrycznym. Tłumienie akustyczne na poziomie db. W nawiewniki należy wyposażyć okna zarówno nowo montowane jak i zamontowane wcześniej. Okna mniejsze wyposażyć w jeden nawiewnik największe nawet w cztery nawiewniki. Łącznie nawiewników 320 szt. wg audytu 420 szt, z tym, że w sali gimnastycznej zastosować wentylację mechaniczną wg projektu branżowego Ocieplenie świetlików poprzez zastosowanie płyt z poliwęglanu W płaszczyźnie sufitu dodać pod świetlikami płyty z poliwęglanu w celu zmniejszenia ucieczki ciepła przez świetliki wykonane ze szkła zbrojonego i metalu 7. Opis techniczno materiałowy projektowanych elementów budynku poza zakresem termomodernizacji 7.1. Renowacja pokrycia dachów płaskich Nad stołówką dodać nową warstwę papy nawierzchniowej wg schematu na rzucie dachu Modernizacja natrysków przy sali gimnastycznej Projektuje się usunięcie kabin natryskowych, wykonanie rozprowadzenia rur instalacji wodnej w ścianach i podejścia do baterii dotykowych lub sensorowych. Należy ułożyć nowe płytki ścienne, wyprofilować spadki posadzki do odwodnienia na środku posadzki, oraz przykleić płytki posadzkowe. Tynki sufitów pomalować, drzwi do natrysków wymienić na nowe PCV z samozamykaczem Płytkowanie schodów i podjazdów zewnętrznych zgodnie z oznaczeniami na rzucie Uprzednio należy naprawić konstrukcję schodów istniejących ubytki podkładu pod konstrukcję uzupełnić betonem, ubytki ścianek, ubytki lastrico naprawić. Wykonać nawierzchnię z płytek mrozoodpornych, antypoślizgowych. Kleić klejem elastycznym odpornym na mróz i wodę. 8. Ochrona przeciwpożarowa w wyniku termomodernizacji nie ulega pogorszeniu 16

17 Systemy bezspoinowego ocieplenia ścian posiadają atesty jako NRO, podobnie pokrycie dachów z papy i pianki PU. Warunkiem prawidłowej reakcji warstwy ocieplającej ściany na ogień pod cokołem budynku jest wykonanie obwiedniowego przesmarowania każdej płyty klejem. Kategoria zagrożenia ludzi ZL III Wymagana klasa odporności ogniowej: B - elementy nośne R ściany konstrukcyjne EI 60 - stropy różne istniejące żelbetowe REI 60 - konstrukcja dachowa żelbetowa RE 30 - drzwi oddzielające strefy pożarowe istniejące Generalnie projekt nie ingeruje w zastosowane rozwiązanie w zakresie ppoż. Stosowane ocieplenia winny spełniać wymaganie NRO. W ścianach zewnętrznych z uwagi na niewielką wysokość nie ma konieczności stosowania pasa izolującego z wełny mineralnej. Opiniowanie projektu ppoż nie jest wymagane. Projektowana charakterystyka energetyczna wykonano obliczenia wyniki załączono na końcu opisu technicznego. mgr inż. Andrzej Cempel mgr inż. Wojciech Gubała 17

18 Ocena własności geotechnicznych gruntu i ustalenie kategorii geotechnicznej Dla budynku: Termomodernizacja budynków Zespołu Szkół Transportowo Elektrycznych CKU w Ostrowie Wielkopolskim Adres budowy: Ostrów Wlkp. ul. Kantaka 6 Inwestor: Powiat Ostrów Wielkopolski - adres: Ostrów Wlkp. Al. Powstańców Wlkp. 16 Ustalenia warunków gruntowych nie wykonywano, ponieważ nie występuje zmiana warunków posadowienia, nie projektuje się też nowych fundamentów. mgr inż. Andrzej Cempel 18

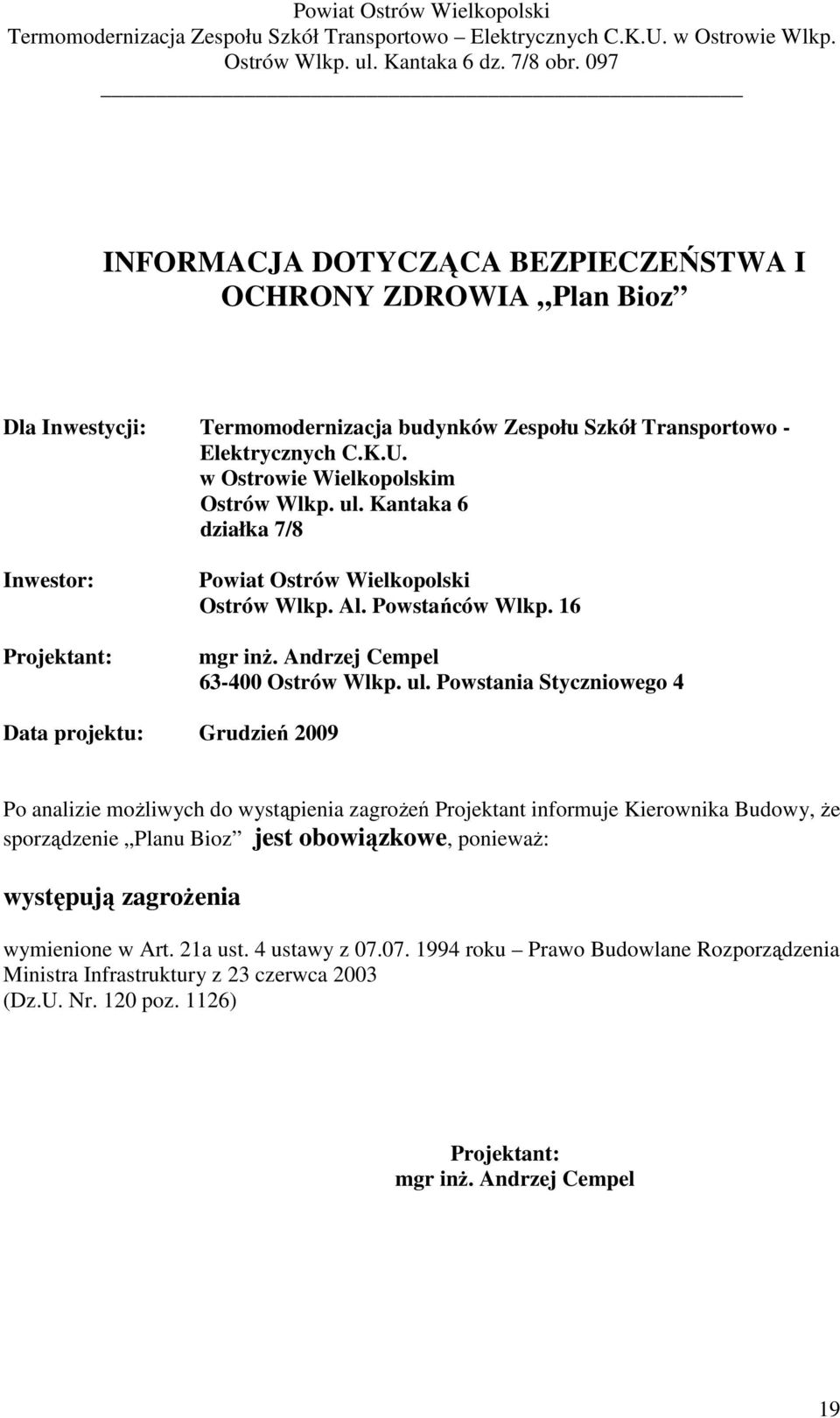

19 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Plan Bioz Dla Inwestycji: Termomodernizacja budynków Zespołu Szkół Transportowo - Elektrycznych C.K.U. w Ostrowie Wielkopolskim Ostrów Wlkp. ul. Kantaka 6 działka 7/8 Inwestor: Projektant: Powiat Ostrów Wielkopolski Ostrów Wlkp. Al. Powstańców Wlkp. 16 mgr inż. Andrzej Cempel Ostrów Wlkp. ul. Powstania Styczniowego 4 Data projektu: Grudzień 2009 Po analizie możliwych do wystąpienia zagrożeń Projektant informuje Kierownika Budowy, że sporządzenie Planu Bioz jest obowiązkowe, ponieważ: występują zagrożenia wymienione w Art. 21a ust. 4 ustawy z roku Prawo Budowlane Rozporządzenia Ministra Infrastruktury z 23 czerwca 2003 (Dz.U. Nr. 120 poz. 1126) Projektant: mgr inż. Andrzej Cempel 19

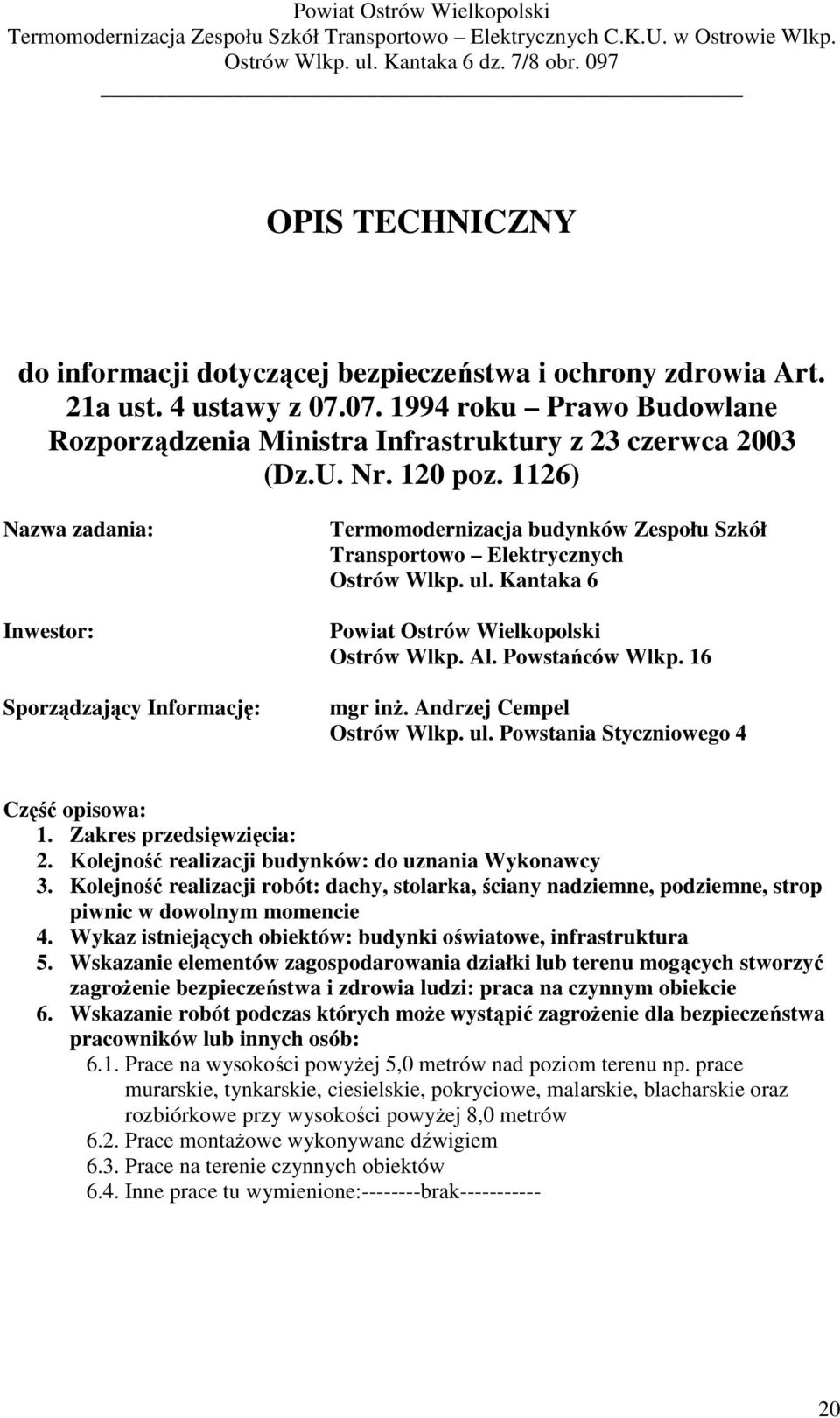

20 OPIS TECHNICZNY do informacji dotyczącej bezpieczeństwa i ochrony zdrowia Art. 21a ust. 4 ustawy z roku Prawo Budowlane Rozporządzenia Ministra Infrastruktury z 23 czerwca 2003 (Dz.U. Nr. 120 poz. 1126) Nazwa zadania: Inwestor: Sporządzający Informację: Termomodernizacja budynków Zespołu Szkół Transportowo Elektrycznych Ostrów Wlkp. ul. Kantaka 6 Powiat Ostrów Wielkopolski Ostrów Wlkp. Al. Powstańców Wlkp. 16 mgr inż. Andrzej Cempel Ostrów Wlkp. ul. Powstania Styczniowego 4 Część opisowa: 1. Zakres przedsięwzięcia: 2. Kolejność realizacji budynków: do uznania Wykonawcy 3. Kolejność realizacji robót: dachy, stolarka, ściany nadziemne, podziemne, strop piwnic w dowolnym momencie 4. Wykaz istniejących obiektów: budynki oświatowe, infrastruktura 5. Wskazanie elementów zagospodarowania działki lub terenu mogących stworzyć zagrożenie bezpieczeństwa i zdrowia ludzi: praca na czynnym obiekcie 6. Wskazanie robót podczas których może wystąpić zagrożenie dla bezpieczeństwa pracowników lub innych osób: 6.1. Prace na wysokości powyżej 5,0 metrów nad poziom terenu np. prace murarskie, tynkarskie, ciesielskie, pokryciowe, malarskie, blacharskie oraz rozbiórkowe przy wysokości powyżej 8,0 metrów 6.2. Prace montażowe wykonywane dźwigiem 6.3. Prace na terenie czynnych obiektów 6.4. Inne prace tu wymienione: brak

21 7. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: 7.1. Przed przystąpieniem do pracy kierownik budowy winien przeszkolić pracowników na stanowisku pracy oraz po każdorazowej zmianie zakresu robót (nie dotyczy rutynowo wykonywanych prac powtarzalnych) 7.2. Pracownicy winni posiadać świadectwa okresowych szkoleń BHP 7.3. Pracownicy winni znać numery alarmowe: pogotowia, straży pożarnej i policji oraz powinni znać zasady udzielania pierwszej pomocy 7.4. Pracownicy powinni posiadać odzież roboczą odpowiednią do wykonywanej pracy oraz temperatury na stanowisku pracy oraz do warunków klimatycznych (przewiewne koszulki latem, ciepłe kurtki, czapki i rękawice zimą ) Pracownicy powinni być wyposażeni w środki ochrony osobistej stosownie do wykonywanej pracy: kaski montażysty, okulary ochronne, maski przeciwpyłowe, słuchawki ochronne itp Pracownicy powinni znać zasady obsługi sprzętu budowlanego występującego na budowie oraz elektronarzędzi. W wypadku sprzętu wymagającego obsługi przeszkolonej do obsługi winni być wydzieleni operatorzy. 8. Wskazanie środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie Należy pamiętać o zapewnieniu dróg przeciwpożarowych i ewakuacyjnych oraz o sprzęcie przeciwpożarowym gaśnicach pianowych, beczkach z wodą, piasku, kocu gaśniczym przy pracach spawalniczych W pobliżu przejść komunikacyjnych należy stosować daszki ochronne, obudowę rusztowań, ogrodzenia placu budowy lub ogrodzenia wykopów oraz taśmy ostrzegawcze. mgr inż. Andrzej Cempel 21

22 Andrzej Cempel Projekty, Kosztorysy, Ostrów Wlkp. ul. Powstania Styczniowego 4 Nazwa: Inwestor: P R O J E K T B U D O W L A N Y Termomodernizacja budynków Zespołu Szkół Transportowo - Elektrycznych w Ostrowie Wielkopolskim Powiat Ostrów Wielkopolski Ostrów Wlkp. Al. Powstańców Wlkp. 16 Adres budowy Ostrów Wlkp. ul. Kantaka 6 nr działki: 7/8 Branża: Architektura i konstrukcja Styczeń 2010 Andrzej Cempel Projekty, Kosztorysy, Ostrów Wlkp. ul. Powstania Styczniowego 4 Nazwa: Inwestor: P R O J E K T B U D O W L A N Y Termomodernizacja budynków Zespołu Szkół Transportowo - Elektrycznych w Ostrowie Wielkopolskim Powiat Ostrów Wielkopolski Ostrów Wlkp. Al. Powstańców Wlkp. 16 Adres budowy Ostrów Wlkp. ul. Kantaka 6 nr działki: 7/8 Branża: Architektura i konstrukcja Styczeń 2010 Andrzej Cempel Projekty, Kosztorysy, Ostrów Wlkp. ul. Powstania Styczniowego 4 Nazwa: Inwestor: P R O J E K T B U D O W L A N Y Termomodernizacja budynków Zespołu Szkół Transportowo - Elektrycznych w Ostrowie Wielkopolskim Powiat Ostrów Wielkopolski Ostrów Wlkp. Al. Powstańców Wlkp. 16 Adres budowy Ostrów Wlkp. ul. Kantaka 6 nr działki: 7/8 Branża: Architektura i konstrukcja Styczeń
