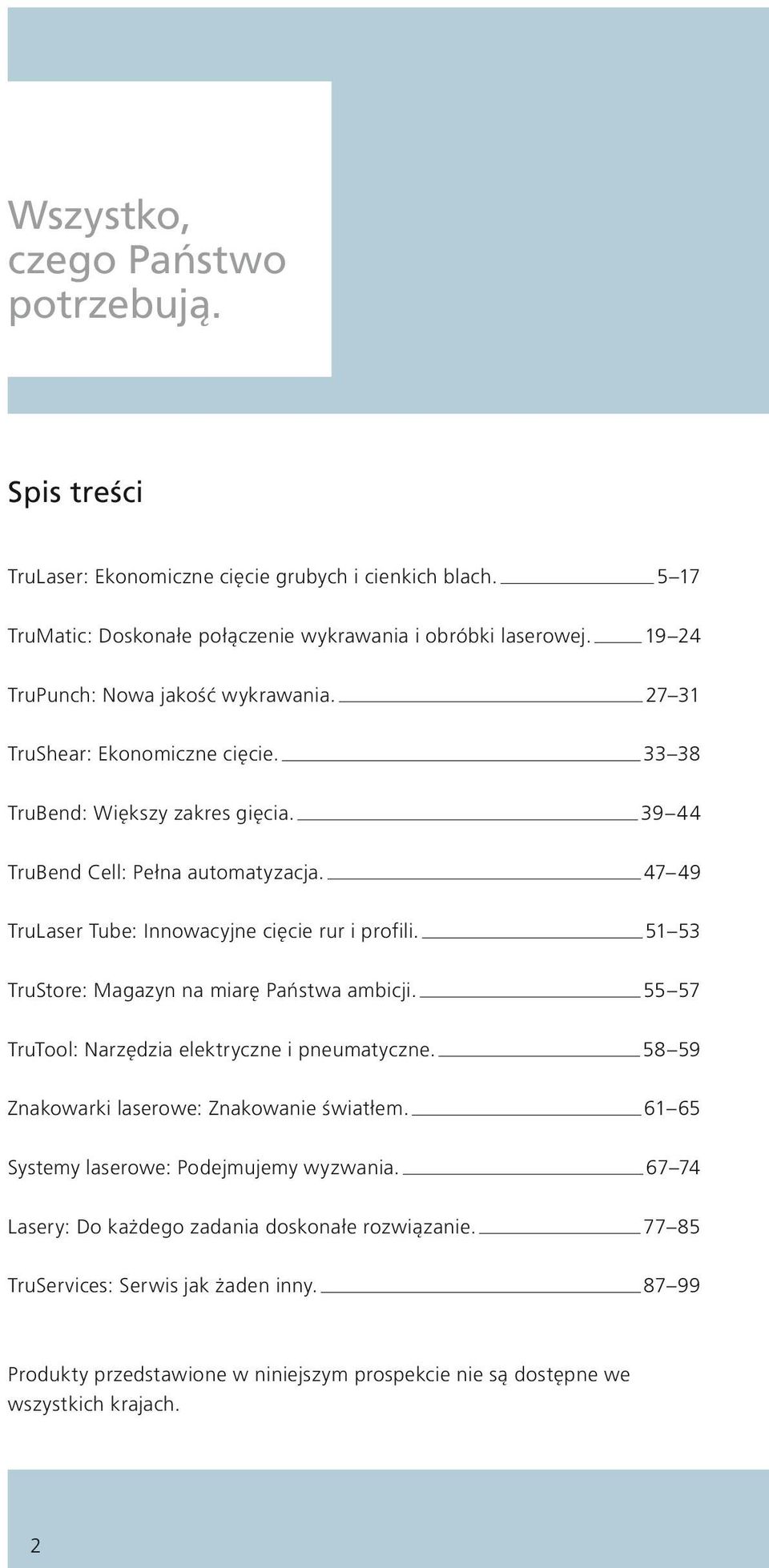

2 Wszystko, czego Państwo potrzebują. Spis treści TruLaser: Ekonomiczne cięcie grubych i cienkich blach TruMatic: Doskonałe połączenie wykrawania i obróbki laserowej TruPunch: Nowa jakość wykrawania TruShear: Ekonomiczne cięcie TruBend: Większy zakres gięcia TruBend Cell: Pełna automatyzacja TruLaser Tube: Innowacyjne cięcie rur i profili TruStore: Magazyn na miarę Państwa ambicji TruTool: Narzędzia elektryczne i pneumatyczne Znakowarki laserowe: Znakowanie światłem Systemy laserowe: Podejmujemy wyzwania Lasery: Do każdego zadania doskonałe rozwiązanie TruServices: Serwis jak żaden inny Produkty przedstawione w niniejszym prospekcie nie są dostępne we wszystkich krajach. 2

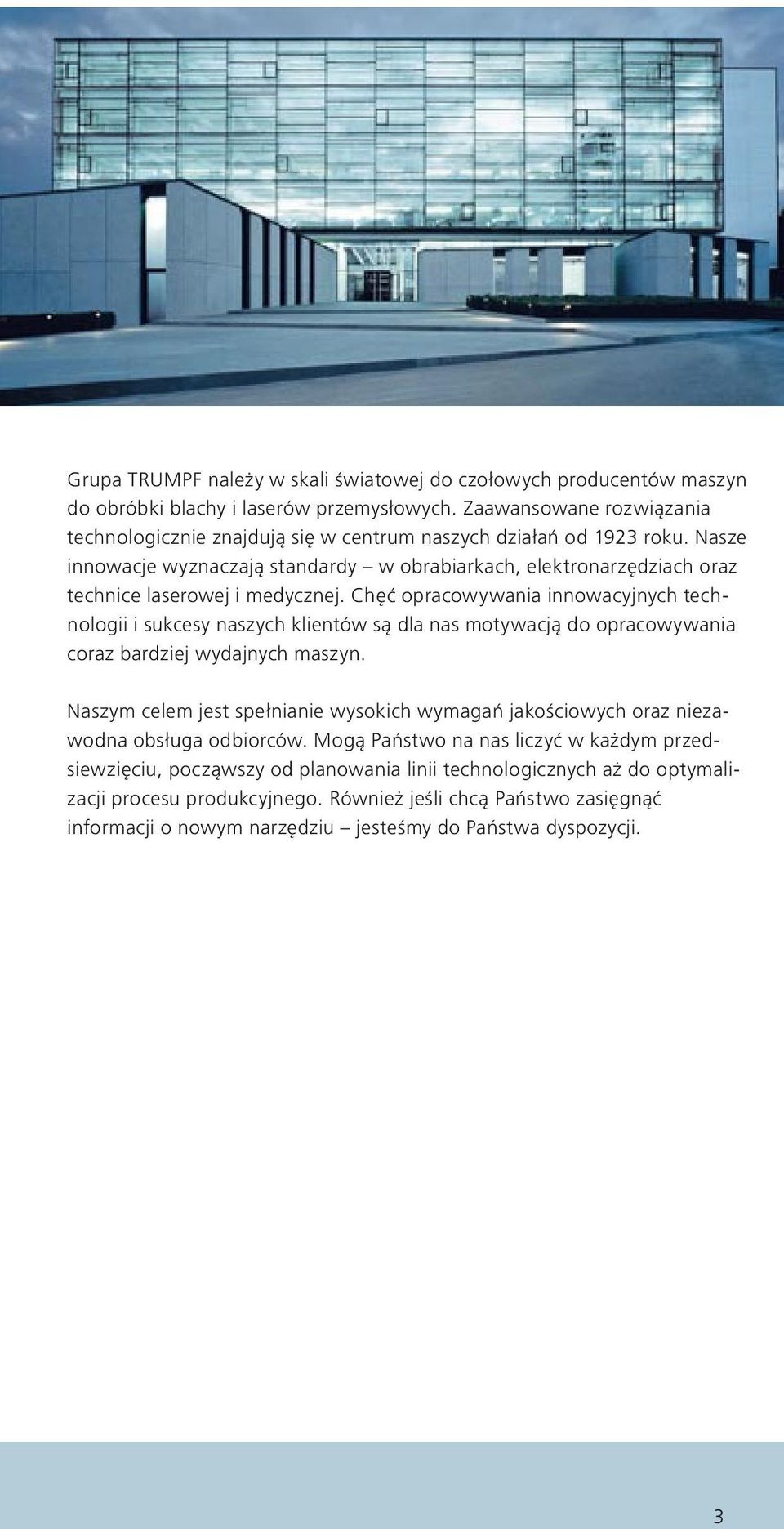

3 Grupa TRUMPF należy w skali światowej do czołowych producentów maszyn do obróbki blachy i laserów przemysłowych. Zaawansowane rozwiązania technologicznie znajdują się w centrum naszych działań od 1923 roku. Nasze innowacje wyznaczają standardy w obrabiarkach, elektronarzędziach oraz technice laserowej i medycznej. Chęć opracowywania innowacyjnych technologii i sukcesy naszych klientów są dla nas motywacją do opracowywania coraz bardziej wydajnych maszyn. Naszym celem jest spełnianie wysokich wymagań jakościowych oraz niezawodna obsługa odbiorców. Mogą Państwo na nas liczyć w każdym przedsiewzięciu, począwszy od planowania linii technologicznych aż do optymalizacji procesu produkcyjnego. Również jeśli chcą Państwo zasięgnąć informacji o nowym narzędziu jesteśmy do Państwa dyspozycji. 3

4 4

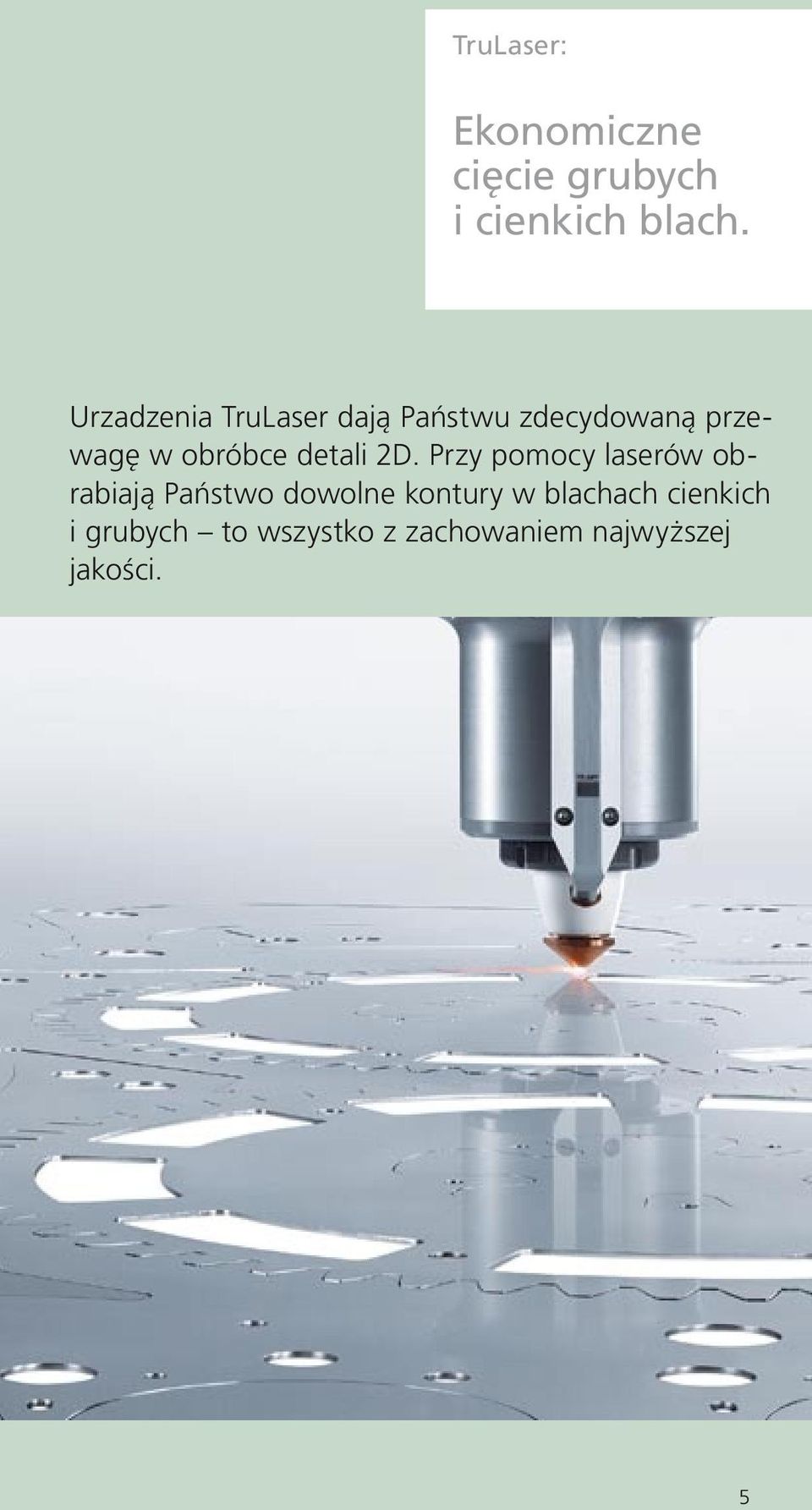

5 TruLaser: Ekonomiczne cięcie grubych i cienkich blach. Urzadzenia TruLaser dają Państwu zdecydowaną przewagę w obróbce detali 2D. Przy pomocy laserów obrabiają Państwo dowolne kontury w blachach cienkich i grubych to wszystko z zachowaniem najwyższej jakości. 5

6 TruLaser Seria 1000: TruLaser 1030 Ekonomiczne i przyjazne w obsłudze kompaktowe maszyny zapewniają wydajną obróbkę laserową. Niskie koszty inwestycyjne i eksploatacji. Łatwa w obsłudze. Mała powierzchnia zabudowy tylko 25 m 2. Szybka i łatwa instalacja. TruLaser 1030 Obszar roboczy Maks. prędkości symultanicznie 3000 x 1500 mm 85 m/min Dostępne lasery TruCoax 2500 Maks. moc lasera 2500 W Maks. grubość stal konstrukcyjna 16 mm Maks. grubość stal nierdzewna 8 mm Maks. grubość aluminium 6 mm 6

7 TruLaser Seria 1000: TruLaser 1030 fiber Wszechstronność urządzenia TruLaser 1030 fiber z laserem na ciele stałym. Spektrum obrabianych materiałów powiększone o miedź i mosiądz. Zwiekszona wydajność w obróbce blach cienkich. Ekonomiczne wejście w świat spawania laserowego. TruLaser 1030 fiber Obszar roboczy Maks. prędkości symultanicznie 3000 x 1500 mm 85 m/min Dostępne lasery TruDisk 2001 Maks. moc lasera 2000 W Maks. grubość stal konstr. 12 mm Maks. grubość stal nierdz. 6 mm Maks. grubość aluminium 5 mm Maks. grubość miedź 3 mm Maks. grubość mosiądz 3 mm 7

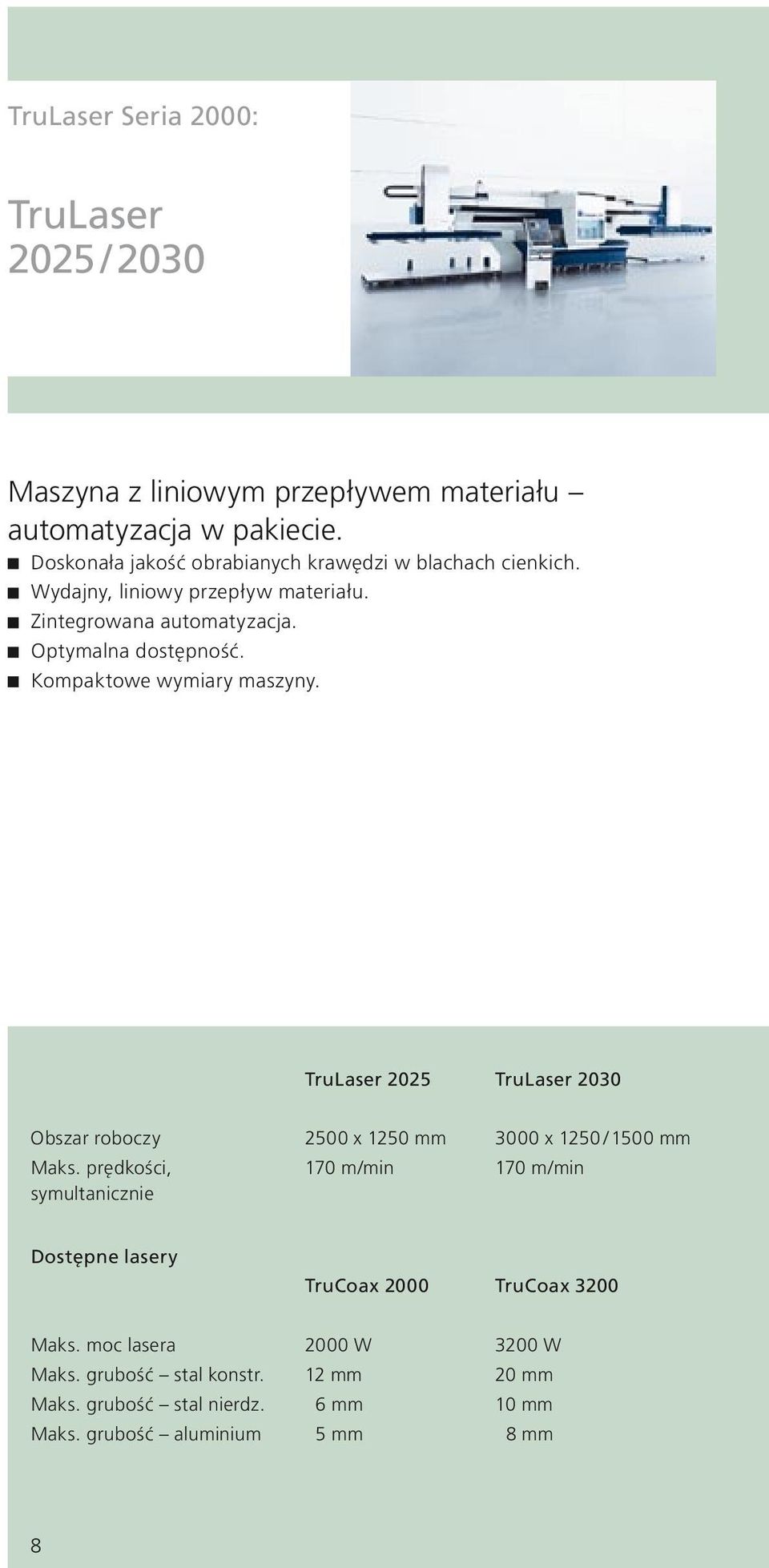

8 TruLaser Seria 2000: TruLaser 2025 / 2030 Maszyna z liniowym przepływem materiału automatyzacja w pakiecie. Doskonała jakość obrabianych krawędzi w blachach cienkich. Wydajny, liniowy przepływ materiału. Zintegrowana automatyzacja. Optymalna dostępność. Kompaktowe wymiary maszyny. TruLaser 2025 TruLaser 2030 Obszar roboczy 2500 x 1250 mm 3000 x 1250 / 1500 mm Maks. prędkości, 170 m/min 170 m/min symultanicznie Dostępne lasery TruCoax 2000 TruCoax 3200 Maks. moc lasera 2000 W 3200 W Maks. grubość stal konstr. 12 mm 20 mm Maks. grubość stal nierdz. 6 mm 10 mm Maks. grubość aluminium 5 mm 8 mm 8

9 9

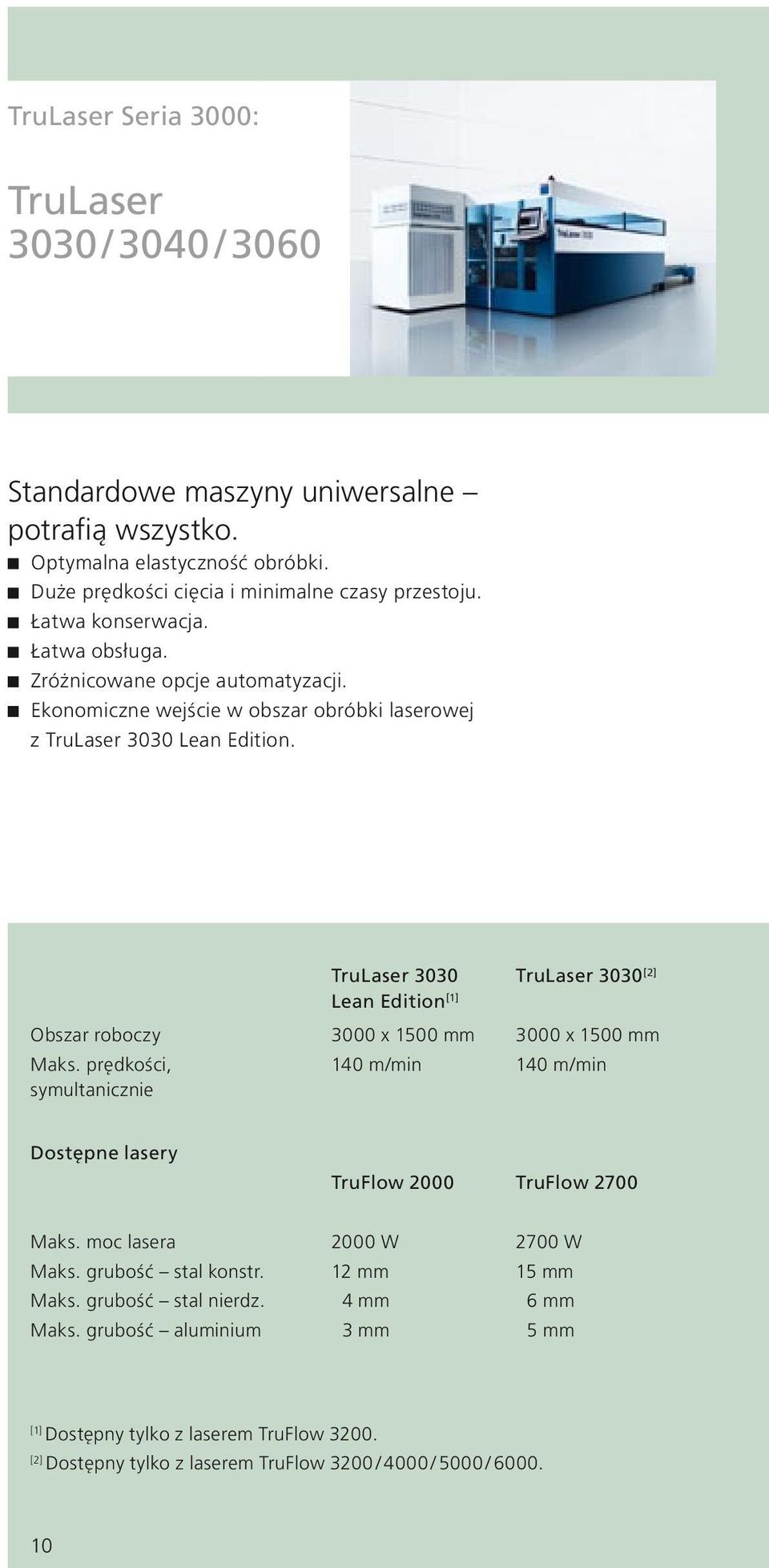

10 TruLaser Seria 3000: TruLaser 3030 / 3040 / 3060 Standardowe maszyny uniwersalne potrafią wszystko. Optymalna elastyczność obróbki. Duże prędkości cięcia i minimalne czasy przestoju. Łatwa konserwacja. Łatwa obsługa. Zróżnicowane opcje automatyzacji. Ekonomiczne wejście w obszar obróbki laserowej z TruLaser 3030 Lean Edition. TruLaser 3030 Lean Edition [1] TruLaser 3030 [2] Obszar roboczy 3000 x 1500 mm 3000 x 1500 mm Maks. prędkości, 140 m/min 140 m/min symultanicznie Dostępne lasery TruFlow 2000 TruFlow 2700 Maks. moc lasera 2000 W 2700 W Maks. grubość stal konstr. 12 mm 15 mm Maks. grubość stal nierdz. 4 mm 6 mm Maks. grubość aluminium 3 mm 5 mm [1] Dostępny tylko z laserem TruFlow [2] Dostępny tylko z laserem TruFlow 3200 / 4000 / 5000 /

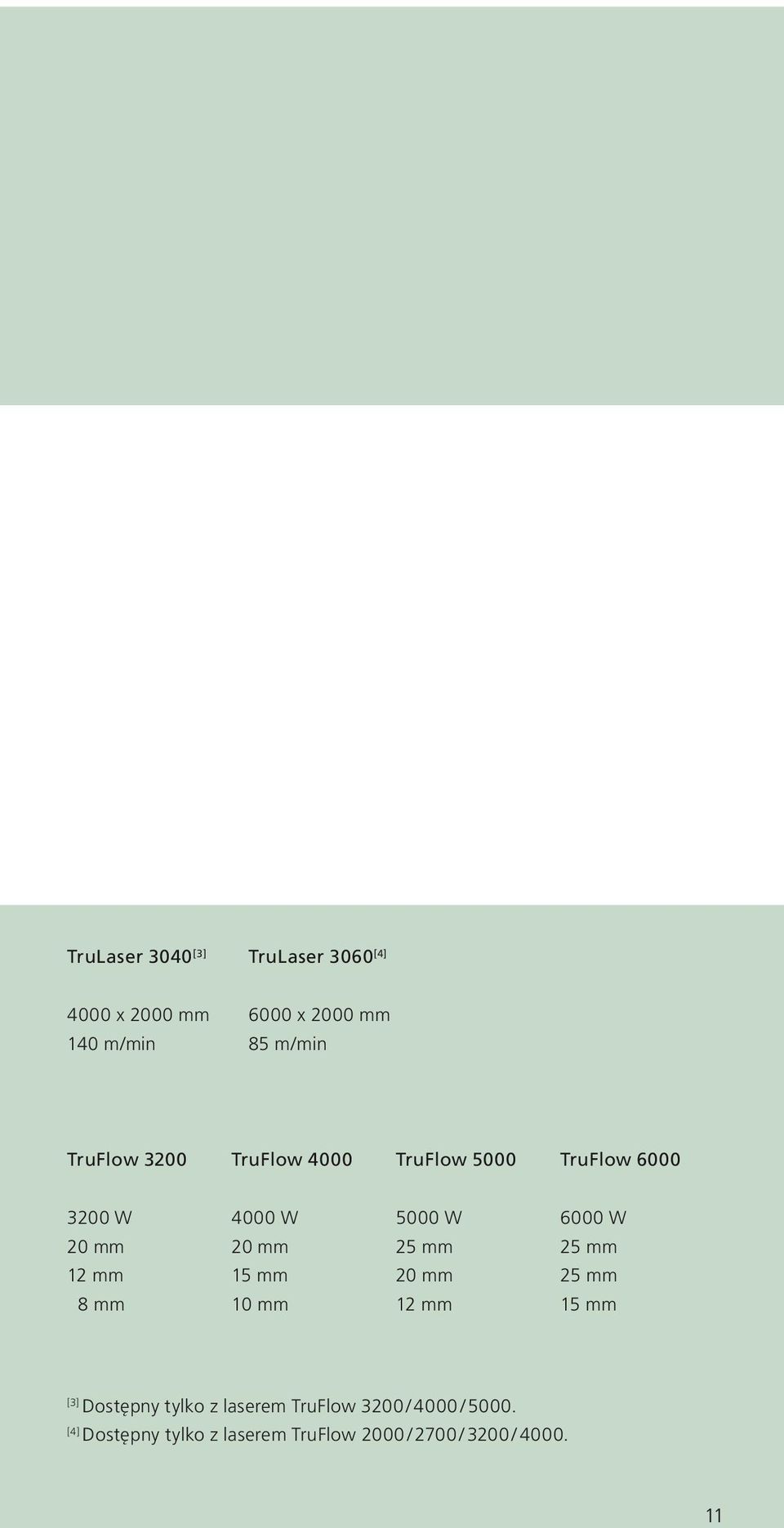

11 TruLaser 3040 [3] TruLaser 3060 [4] 4000 x 2000 mm 6000 x 2000 mm 140 m/min 85 m/min TruFlow 3200 TruFlow 4000 TruFlow 5000 TruFlow W 4000 W 5000 W 6000 W 20 mm 20 mm 25 mm 25 mm 12 mm 15 mm 20 mm 25 mm 8 mm 10 mm 12 mm 15 mm [3] Dostępny tylko z laserem TruFlow 3200 / 4000 / [4] Dostępny tylko z laserem TruFlow 2000 / 2700 / 3200 /

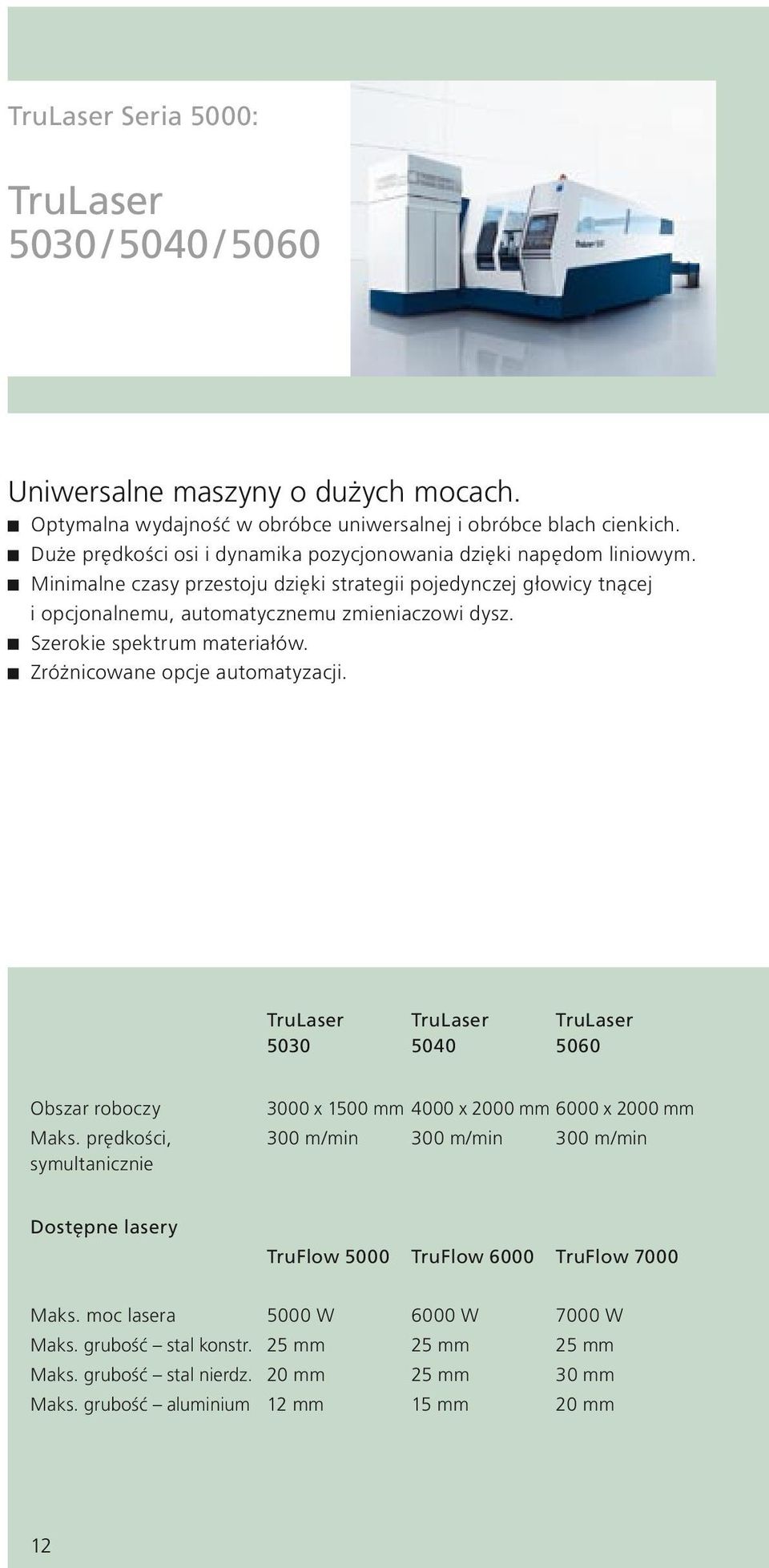

12 TruLaser Seria 5000: TruLaser 5030 / 5040 / 5060 Uniwersalne maszyny o dużych mocach. Optymalna wydajność w obróbce uniwersalnej i obróbce blach cienkich. Duże prędkości osi i dynamika pozycjonowania dzięki napędom liniowym. Minimalne czasy przestoju dzięki strategii pojedynczej głowicy tnącej i opcjonalnemu, automatycznemu zmieniaczowi dysz. Szerokie spektrum materiałów. Zróżnicowane opcje automatyzacji. TruLaser 5030 TruLaser 5040 TruLaser 5060 Obszar roboczy Maks. prędkości, symultanicznie 3000 x 1500 mm 4000 x 2000 mm 6000 x 2000 mm 300 m/min 300 m/min 300 m/min Dostępne lasery TruFlow 5000 TruFlow 6000 TruFlow 7000 Maks. moc lasera 5000 W 6000 W 7000 W Maks. grubość stal konstr. 25 mm 25 mm 25 mm Maks. grubość stal nierdz. 20 mm 25 mm 30 mm Maks. grubość aluminium 12 mm 15 mm 20 mm 12

13 TruLaser Seria 5000: TruLaser 5030 fiber TruLaser 5030 fiber z laserem na ciele stałym daje przewagę w obróbce blach cienkich. Nawet trzykrotne prędkości posuwu w obróbce blach cienkich. Energooszczędność lasera na ciele stałym TruDisk Spektrum obrabianych materiałów poszerzone o miedź i mosiądz. Bezobsługowe prowadzenie wiązki. TruLaser 5030 fiber Obszar roboczy Maks. prędkości, symultanicznie 3000 x 1500 mm 235 m/min Dostępne lasery TruDisk 3001 Maks. moc lasera 3000 W Maks. grubość stal konstr. 20 mm Maks. grubość stal nierdz. 15 mm Maks. grubość aluminium 15 mm Maks. grubość miedź 6 mm Maks. grubość mosiądz 6 mm 13

14 TruLaser Seria 7000: TruLaser 7025 / 7040 Maszyny o wysokiej precyzji do produkcji seryjnej i masowej dają podwójną korzyść. Maksymalna wydajność dzięki drugiej głowicy tnącej. Najwyższa dynamika dzięki jednostce ruchomej, wykonanej z włókna węglowego. Doskonała jakość detali dzięki wytrzymałej konstrukcji maszyny. Szerokie spektrum materiałów. TruLaser 7025 [1] TruLaser 7040 Obszar roboczy Maks. prędkości, symultanicznie 2500 x 1250 mm 2500 x 4000 mm 304 m/min 304 m/min Dostępne lasery 2 x TruFlow x TruFlow x TruFlow 6000 Maks. moc lasera 2 x 3200 W 2 x 3600 W 2 x 6000 W Maks. grubość stal konstr. 20 mm 20 mm 20 mm Maks. grubość stal nierdz. 12 mm 15 mm 20 mm Maks. grubość aluminium 8 mm 10 mm 15 mm [1] Dostępny tylko z laserem TruFlow 3200 /

15 TruLaser Seria 7000: TruLaser 7025 / 7040 fiber Bezkonkurencyjna wydajność dzięki maszynie TruLaser 7025 / 7040 fiber z laserem na ciele stałym. Optymalna energooszczędność dzięki laserowi na ciele stałym TruDisk 6001 o bardzo wysokiej sprawności. Nawet trzykrotne prędkości posuwu w obróbce blach cienkich. Spektrum obrabianych materiałów poszerzone o mosiądz i miedź. Bezobsługowe prowadzenie wiązki. TruLaser 7025 fiber TruLaser 7040 fiber Obszar roboczy 2500 x 1250 mm 2500 x 4000 mm Maks. prędkości, 304 m/min 304 m/min symultanicznie Dostępne lasery TruDisk 6001 Maks. moc lasera 6000 W Maks. grubość stal konstr. 20 mm Maks. grubość stal nierdz. 20 mm Maks. grubość aluminium 20 mm Maks. grubość miedź 6 mm Maks. grubość mosiądz 6 mm 15

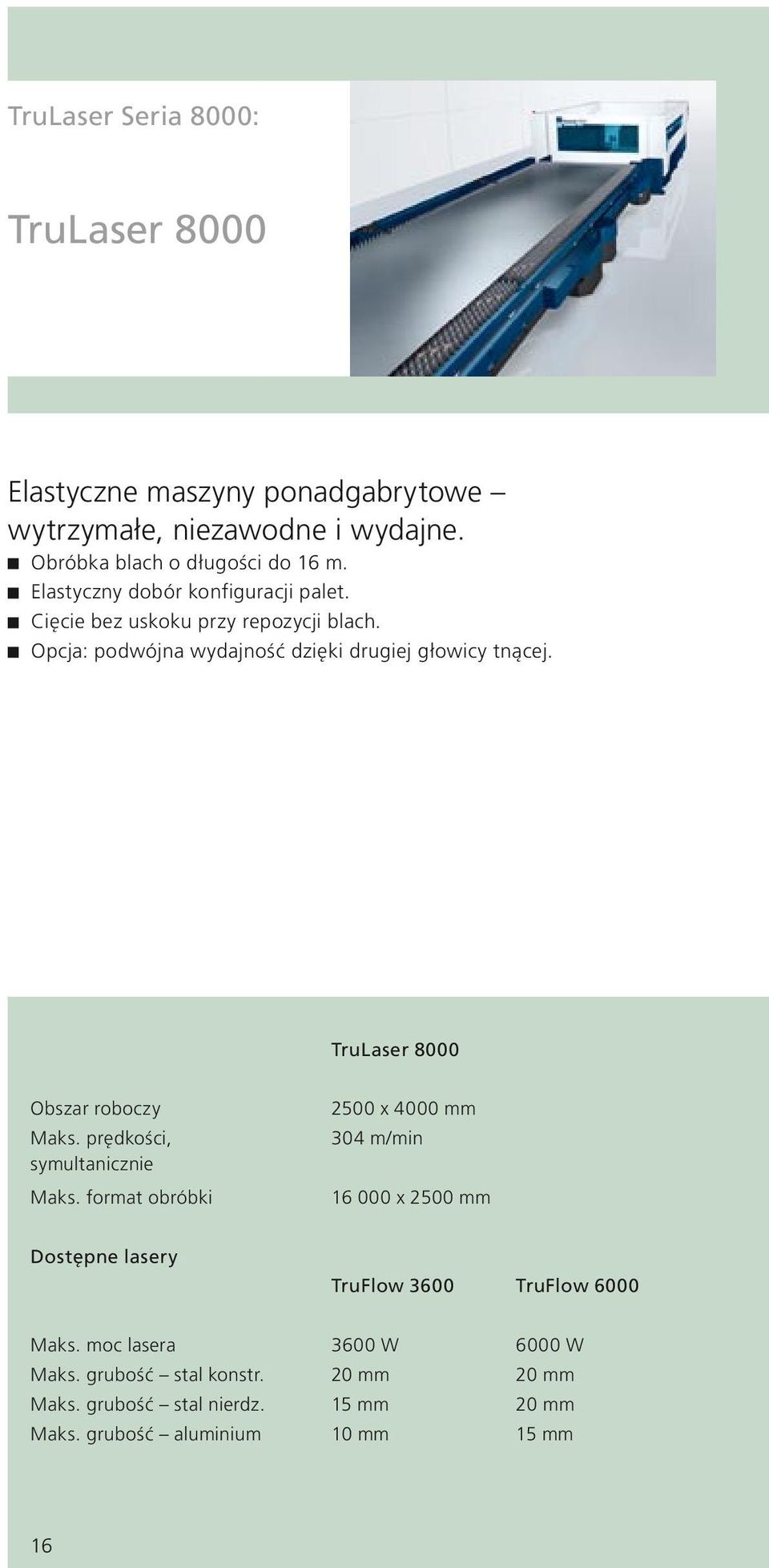

16 TruLaser Seria 8000: TruLaser 8000 Elastyczne maszyny ponadgabrytowe wytrzymałe, niezawodne i wydajne. Obróbka blach o długości do 16 m. Elastyczny dobór konfiguracji palet. Cięcie bez uskoku przy repozycji blach. Opcja: podwójna wydajność dzięki drugiej głowicy tnącej. TruLaser 8000 Obszar roboczy Maks. prędkości, symultanicznie Maks. format obróbki 2500 x 4000 mm 304 m/min x 2500 mm Dostępne lasery TruFlow 3600 TruFlow 6000 Maks. moc lasera 3600 W 6000 W Maks. grubość stal konstr. 20 mm 20 mm Maks. grubość stal nierdz. 15 mm 20 mm Maks. grubość aluminium 10 mm 15 mm 16

17 Automatyzacja dla maszyn 2D. Komponenty, które się opłacają ekonomiczna i bardziej wydajna produkcja. LoadMaster wejście w automatyzację obrabiarek laserowych 2D: łatwy, nie wymagający dużej powierzchni i opłacalny załadunek zmieniacza palet. LiftMaster uniwersalny komponent automatyzacji do załadunku i rozładunku. LiftMaster Sort szybki załadunek i rozładunek, jak również automatyczne sortowanie elementów. LiftMaster Compact krótkie czasy cyklów produkcyjnych i mała powierzchnia zabudowy dzięki szybkiej jednostce załadowczo-odbiorczej. PartMaster szybki i ergonomiczny odbiór części przez przenośnik taśmowy jako opcja LiftMaster Compact. LiftMaster Linear efektywny załadunek i rozładunek nawet na trzech maszynach. LiftMaster Store elastyczne strategie przepływu materiału dzięki bezpośredniej integracji maszyny z magazynem. LiftMaster Store Linear kompletne rozwiązanie dla elastycznego przepływu materiału dzięki bezpośredniemu połączeniu magazynu z nawet trzema maszynami. SortMaster elastyczne i ekonomiczne sortowanie oraz rozładunek gotowych małych detali dzięki 144 programowalnym ssawkom. TruStore modułowy system regałów magazynowych, utrzymujący porządek i optymalizujący wykorzystanie przestrzeni. Rozwiązanie magazynowe marki STOPA na życzenie oferujemy we współpracy z naszym partnerem firmą STOPA indywidualne rozwiązania magazynowe. 17

18 18

19 TruMatic: Doskonałe połączenie wykra wania i obróbki laserowej. Maszyny TruMatic łączą w sobie zalety wykrawania i obróbki laserowej. Laser umożliwia wycinanie skomplikowanych konturów, zaś kontury standardowe można wykonywać przy pomocy tańszej głowicy wykrawającej. 19

20 TruMatic 3000 Kompaktowa maszyna do cienkiej blachy zapewnia wysoką jakość obróbki. Maszyna o niewielkiej powierzchni zabudowy do obróbki średnich formatów. Obróbka cienkiej blachy do 4 mm. Wysoka jakość promienia laserowego gwarantuje doskonałą jakość krawędzi. Korzystny bilans energetyczny dzięki laserowi TruCoax. Ekonomiczna, również przy niewielkim stopniu wykorzystania. Średni format Obszar roboczy Wykrawanie/cięcie laserowe 2175 x 1250 mm [1] Wykrawanie 2500 x 1250 mm Cięcie laserowe 2500 x 1250 mm Maks. grubość blachy 4 mm Maks. częstotliwość wykrawania 600 1/min Maks. liczba narzędzi Czas zmiany narzędzia 2,2 4,4 s Dostępne lasery TruCoax 2000 [1] Bez repozycji. 20

21 TruMatic 3000 fiber TruMatic 3000 fiber z laserem na ciele stałym połączenie trzech rodzajów obróbki. Cięcie i spawanie laserowe oraz wykrawanie młoteczkowe jedną maszyną. Niższe koszty eksploatacyjne dzięki optymalnemu wykorzystaniu lasera TruDisk. Energooszczędny laser na ciele stałym. Kompaktowe i elastyczne ustawienie źródła lasera w sieci. Wysoka jakość detali i ekonomiczność w obróbce cienkiej blachy. TruMatic 3000 fiber Obszar roboczy Wykrawanie/cięcie laserowe 2175 x 1250 mm [1] Wykrawanie 2500 x 1250 mm Cięcie laserowe 2500 x 1250 mm Maks. grubość blachy 4 mm Maks. częstotliwość wykrawania 600 1/min Maks. liczba narzędzi Czas zmiany narzędzia 2,2 4,4 s Dostępne lasery TruDisk 3001 [1] Bez repozycji. 21

22 TruMatic 6000 Solidna maszyna uniwersalna. Elastyczność obróbki do 8 mm. Średnie i duże formaty arkuszy. Korzystny bilans energetyczny. Zsuwnia do zdejmowania detali z maszyny. Dowolność automatyzacji. Średni format Duży format Obszar roboczy Wykrawanie/cięcie laserowe 2500 x 1250 mm 3050 x 1550 mm [1] Wykrawanie 2500 x 1250 mm 3050 x 1600 mm Cięcie laserowe 2500 x 1250 mm 3050 x 1600 mm Maks. grubość blachy 8 mm 8 mm Maks. częstotliwość wykrawania 900 1/min 900 1/min Maks. liczba narzędzi Czas zmiany narzędzia 0,7 6,5 s 0,7 6,5 s Dostępne lasery TruFlow 2000 / 2700 / 3200 [1] Z repozycją. 22

23 TruMatic 7000 Produktywna maszyna High End lider w obróbce na kilku stacjach. Najwyższa dynamika. Wykrawanie i cięcie laserowe bez zadrapań dzięki aktywnej matrycy. Jedyna w swoim rodzaju zdolność przeformowywania. Szybko pracująca zsuwnia do zdejmowania detali z maszyny. Produktywna i sprawna automatyzacja dzięki nowemu urządzeniu SheetMaster. Średni format Duży format Obszar roboczy Wykrawanie/cięcie laserowe 2500 x 1250 mm 3050 x 1550 mm [1] Wykrawanie 2500 x 1250 mm 3050 x 1550 mm Cięcie laserowe 2500 x 1250 mm 3050 x 1550 mm Maks. grubość blachy 8 mm 8 mm Maks. częstotliwość wykrawania /min /min Maks. liczba narzędzi Czas zmiany narzędzia 0,3 2,8 s 0,3 2,8 s Dostępne lasery TruFlow 2700 / 3200 / 4000 [1] Z repozycją. 23

24 Automatyzacja dla maszyn typu kombi Komponenty, które się opłacają bardziej ekonomiczna i efektywna produkcja. SheetMaster szybki i niezawodny załadunek i rozładunek, odkładanie na stos i sortowanie. Systemy wózków podwojenie wolumenu załadunku i rozładunku dzięki możliwości magazynowania i sortowania materiału surowego i detali. Dostępne rozwiązania pozwalają na przemieszczenia po szynach jezdnych lub za pomocą napędów z pasami zębatymi. SortMaster Pallet sortowanie i układanie w stosy gotowych produktów na sześciu europaletach. SortMaster Box sortowanie gotowych produktów do czterech standardowych, układanych w stos pojemników. GripMaster szybkie, niezawodne usuwanie i odkładanie odpadu na stos, wykonywane równocześnie z załadunkiem maszyny. ShearMaster równoczesne z procesem obróbczym maszyny rozdrabnianie odpadu, niwelujące koszty produkcyjne. ToolMaster zbrojenie maszyny w czasie poniżej 9 sekund i zwiększenie pojemności nawet o 70 miejsc narzędziowych. TruStore modułowy system regałów magazynowych, utrzymujący porządek i optymalizujący wykorzystanie przestrzeni. Rozwiązanie magazynowe marki STOPA na życzenie oferujemy we współpracy z naszym partnerem firmą STOPA indywidualne rozwiązania magazynowe. 24

25 25

26 26

27 TruPunch: Nowa jakość wykrawania. Wykrawarki młoteczkowe TruPunch gwarantują jedyne w swoim rodzaju spektrum obrabianych detali, począwszy od prostych elementów, aż do złożonych konturów zawierających różnorodne elementy formowania przy zachowaniu doskonałej jakości powierzchni detalu i krawędzi cięcia. Ponadto maszyny te są wysoce ekonomiczne, co zapewnia efektywne wykorzystywanie zasobów. 27

28 TruPunch 1000 Ekonomiczna, niewielka i nieskomplikowana. Najwyższa elastyczność obróbki w klasie wykrawarek. Intuicyjna obsługa poprzez panel dotykowy. Ekonomiczna, również w przypadku niewielkiego stopnia wykorzystania. Proste programowanie bezpośrednio na maszynie. Mała powierzchnia zabudowy. Mały format Średni format Obszar roboczy 2050 x 1250 mm 2500 x 1250 mm Maks. grubość blachy 6,4 mm 6,4 mm Maks. siła wykrawania 165 kn 165 kn Maks. częstotliwość wykrawania 600 1/min 600 1/min Maks. liczba narzędzi Czas zmiany narzędzia 2,2 4,4 s 2,2 4,4 s 28

29 TruPunch 3000 Maszyna uniwersalna, w efektywny sposób wykorzystująca zasoby zapewnia optymalne wykrawanie. Optymalne wykorzystanie zasobów. Obróbka bez odpadu. Manipulacja materiałem bez zadrapań. Pełna automatyzacja. Niewielka powierzchnia zabudowy. Średni format Duży format Obszar roboczy 2500 x 1250 mm 3000 x 1500 mm [1] Maks. grubość blachy 6,4 mm 6,4 mm Maks. siła wykrawania 180 kn 180 kn Maks. częstotliwość wykrawania /min 900 1/min Maks. liczba narzędzi Czas zmiany narzędzia 0,3 3,0 s 0,3 3,0 s [1] Z repozycją. 29

30 TruPunch 5000 Produktywna maszyna High End zapewnia wysoką jakość detali. Największa wydajność. Obróbka bez odpadu. Manipulacja materiałem bez zadrapań. Indywidualne rozwiązania automatyzacji. Największe możliwości przeformowywania. Średni format Duży format Obszar roboczy 2500 x 1250 mm 3050 x 1550 mm Maks. grubość blachy 8 mm 8 mm Maks. siła wykrawania 220 kn 220 kn Maks. częstotliwość wykrawania /min /min Maks. liczba narzędzi Czas zmiany narzędzia 0,7 3 s 0,7 3 s 30

31 Automatyzacja dla wykrawarek. Komponenty, które się opłacają bardziej ekonomiczna i efektywna produkcja. SheetMaster szybki i bezpieczny załadunek i rozładunek, odkładanie na stos i sortowanie. Systemy wózków podwojenie wydajności załadunku i rozładunku dzięki elastycznej możliwości magazynowania i sortowania materiału surowego i gotowych detali. Dostępne są rozwiązania z szynami jezdnymi i napędem z pasami zębatymi. SortMaster Pallet sortowanie i układanie w stosy gotowych produktów na sześciu europaletach. SortMaster Box sortowanie gotowych produktów do czterech standardowych, układanych w stos pojemników. SortMaster Box Linear sortowanie bez zadrapań gotowych detali do pojemników przejezdnych liniowo. GripMaster szybkie i niezawodne usuwanie odpadu i odkładanie na stos, wykonywane równocześnie z załadunkiem. ShearMaster równoczesne z procesem obróbczym maszyny rozdrabnianie odpadów, niwelujące koszty produkcyjne. ToolMaster zbrojenie maszyny w czasie poniżej 9 sekund i zwiększenie pojemności nawet o 70 miejsc narzędziowych. DisposeMaster dogodne sortowanie rozciętego odpadu i wiórów wg rodzaju materiału. TruStore modułowy system regałów magazynowych, utrzymujący porządek i optymalizujący wykorzystanie przestrzeni. Rozwiązanie magazynowe marki STOPA na życzenie oferujemy we współpracy z naszym partnerem firmą STOPA indywidualne rozwiązania magazynowe. 31

32 32

33 TruShear: Ekonomiczne cięcie. Nożyce gilotynowe TruShear potrafią ciąć blachę w precyzyjny i ekonomiczny sposób, mają kompaktową budowę i mogą zostać dopasowane do potrzeb użytkownika. 33

34 TruShear Seria 3000 Cięcie po przystępnej cenie. Niezawodna dla wszystkich rodzajów materiałów. Bardzo łatwa obsługa. Niezwykle wytrzymała konstrukcja maszyny. Wysokiej jakości noże zapewniają precyzję wykonywanych cięć. Najwyższa jakość za przystępną cenę. TruShear 3103 TruShear 3133 Wydajność cięcia przy 450 N/mm 2 0,7 10 mm 0,7 13 mm Długość cięcia 3050 mm 3050 mm Kąt cięcia Maks. liczba skoków 24 1/min 21 1/min Długość x głębokość [1] x wysokość 4100 x 3770 x x 3680 x 2100 [1] Ze standardowymi podporami i barierką ochronną. 34

35 TruShear ,7 16 mm 3050 mm /min 4400 x 3870 x

36 TruShear Seria 5000 Cięcie niemalże samodzielne. Ergonomiczna manipulacja materiałem dzięki sterowanemu numerycznie systemowi podtrzymywania blachy. Większa wydajność dzięki zaawansowanej automatyzacji. Spełni najwyższe wymagania w zakresie jakości pracy maszyny i detali. Wysokiej jakości noże zapewniają precyzję wykonywanych cięć. Duże spektrum w zakresie obrabianych grubości i długości materiałów. TruShear 5062 TruShear 5063 Wydajność cięcia przy 450 N/mm 2 0,7 6 mm 0,7 6 mm Długość cięcia 2050 mm 3050 mm Kąt cięcia 0,5 2,5 0,5 2,5 Maks. liczba skoków 26 1/min 23 1/min Długość x głębokość [1] x wysokość 3070 x 4080 x x 4080 x 1900 TruShear 5162 TruShear 5163 Jakość cięcia przy 450 N/mm 2 0,7 16 mm 0,7 16 mm Długość cięcia 2050 mm 3050 mm Kąt cięcia 0,5 2,5 0,5 2,5 Maks. liczba skoków 17 1/min 16 1/min Długość x głębokość [1] x wysokość 3205 x 4250 x x 4250 x 2025 [1] Ze standardowymi podporami i barierą ochronną. 36

37 TruShear 5064 TruShear 5103 TruShear ,7 6 mm 0,7 10 mm 0,7 10 mm 4050 mm 3050 mm 4050 mm 0,5 2,5 0,5 2,5 0,5 2,5 20 1/min 19 1/min 18 1/min 5060 x 4180 x x 4180 x x 4255 x 2100 TruShear 5164 TruShear ,7 16 mm 0,7 20 mm 4050 mm 3050 mm 0,5 2,5 0,5 2,5 15 1/min 12 1/min 5205 x 4250 x x 4000 x

38 TruShear Seria 8000 Cięcie na miarę. Indywidualne rozwiązania dostosowane do wymagań klienta. Technologia cięć wahadłowych zapewnia długi okres żywotności maszyny. Stale wysoka wydajność dzięki takiej samej liczbie skoków dla wszystkich grubości blachy. Wysokiej jakości noże zapewniają precyzyjne rezultaty cięcia. Duża liczba skoków dzięki małemu kątowi cięcia. Wydajność cięcia Długość cięcia Zakres pracy zderzaka Silnik napędowy Maks. liczba skoków Długość x głębokość x wysokość 0,7 16 mm mm dostępne różne warianty dostępne różne warianty dostępne różne warianty dostępne różne warianty 38

39 TruBend: Większy zakres gięcia. Prasy krawędziowe TruBend są przykładem zastosowania bogatego doświadczenia i pionierskich innowacji w technice gięcia. Pozwalają wykonywać w precyzyjny i ekonomiczny sposób zarówno proste, jak i skomplikowane gięcia, w razie potrzeby w pełni automatycznie. 39

40 TruBend Seria 3000 Ekonomiczna maszyna podstawowa. Ekonomiczna, również przy niewielkim stopniu wykorzystania. Możliwość konfiguracji według wymagań klienta. Łatwa i przemyślana obsługa. Wysoka dokładność detali dzięki czterocylindrowemu napędowi. Dowolny wybór systemów mocowania narzędzia. TruBend 3066 TruBend 3120 TruBend 3180 Nośność 660 kn 1200 kn 1800 kn Długość gięcia 2080 mm 3110 mm 4140 mm Wysokość zabudowy 347 mm 347 mm 347 mm Wysięg 420 mm 420 mm 420 mm Maks. pręd. biegu szybk. 200 mm/s 200 mm/s 200 mm/s Maks. prędkość robocza mm/s [1] mm/s [1] mm/s [1] Sterowanie T3000, grafika 2D [1] W zależności od rowka matrycy i aplikacji. W zależności od lokalnych przepisów. 40

41 TruBend Seria 5000 Wydajne maszyny uniwersalne o wysokiej precyzji. Duże spektrum obrabianych detali w swojej klasie maszyn. Wysoka dokładność. Duża dynamika na osiach. Dokładne kąty od momentu pierwszego uruchomienia dzięki opatentowanemu systemowi pomiaru kąta ACB. Intuicyjne programowanie i sterowanie maszyną. TruBend 5050 TruBend 5085 TruBend 5130 Nośność 500 kn 850 kn 1300 kn Długość gięcia 1275 mm 2210 / 2720 mm [1] 3230 mm Wysokość zabudowy 385 mm 385 / 615 mm [1] 385 / 615 mm [1] Wysięg 420 mm 420 mm 420 mm Maks. pręd. biegu szybk. 220 mm/s 220 mm/s 220 mm/s Maks. prędkość robocza mm/s [2] mm/s [2] mm/s [2] Sterowanie TASC 6000, grafika 3D, ekran dotykowy [1] Opcjonalnie. [2] W zależności od szerokości rowka matrycy i aplikacji. W zależności od lokalnych przepisów. 41

42 TruBend Seria 5000 TruBend 5170 TruBend 5230 TruBend 5320 Nośność 1700 kn 2300 kn 3200 kn Długość gięcia 3230 / 4250 mm [1] 3230 / 4250 mm [1] 4420 mm Wysokość zabudowy 615 mm 615 mm 615 mm Wysięg 420 mm 420 mm 420 mm Maks. pręd. biegu szybk. 220 mm/s 220 mm/s 220 mm/s Maks. prędkość robocza mm/s [2] mm/s [2] mm/s [2] Sterowanie TASC 6000, grafika 3D, ekran dotykowy [1] Opcjonalnie. [2] W zależności od szerokości rowka matrycy i aplikacji. W zależności od lokalnych przepisów. 42

43 TruBend Seria 7000 Ergonomiczna maszyna Highspeed gwarancja swobodnego gięcia. Największa wydajność. Najwyższa dynamika osi. Zaawansowana ergonomiczność dla wygodnego gięcia. Mały pobór energii. Niewielka powierzchnia zabudowy. TruBend 7018 TruBend 7036 Nośność 180 kn 360 kn Długośc gięcia 510 mm 1020 mm Wysokość zabudowy 295 mm 295 mm Wysięg 150 mm 150 mm Maks. pręd. biegu szybk. 220 mm/s 220 mm/s Maks. prędkość robocza mm/s [2] mm/s [2] Sterowanie TASC 6000, grafika 3D, ekran dotykowy [2] W zależności od szerokości rowka matrycy i aplikacji. W zależności od lokalnych przepisów. 43

44 TruBend Seria 8000 Funkcjonalność na miarę. Możliwe gięcie ponadwymiarowych elementów. Dopasowanie do indywidualnych potrzeb klienta. Perfekcja wykonania dzięki czujnikowi kąta gięcia LCB. Ekonomiczność dzięki technologi narzędzi wielorowkowych. Wysoka siła nacisku do kn. Siła nacisku Długość gięcia Wysokość zabudowy Maks. prędkość biegu szyb. Maks. prędkość robocza kn mm mm mm/s 9 10 mm/s Sterowanie Cybelec ModEva 10S / 12S, grafika 2D 44

45 45

46 46

47 TruBend Cell: Pełna automatyzacja. Systemy TruBend Cell zapewniają elastyczne i ekonomiczne rozwiązania w zakresie automatycznego wykonywania gięć. Małe i duże detale obrabiane są wielozmianowo i niezawodnie. Stała jakość detali oszczędza dodatkowej pracy i zmniejsza ilość odpadu. 47

48 TruBend Cell 5000 Wydajny system uniwersalnej obróbki zapewnia niezawodność procesu. Ekonomiczna automatyzacja. Szerokie spektrum komponentów do 100 kg. Wygodne programowanie offline oszczędza czas. Optymalna niezawodność procesu przez całą dobę. Swoboda kształtowania dla indywidualnego przepływu materiału. TruBend Cell 5000 z BendMaster (60) TruBend Cell 5000 z BendMaster (150) Maks. wymiary przedmiotu obrabianego 2000 x 1000 mm 3000 x 1500 mm Profile do 2500 mm do 4000 mm Min. grubość blachy 0,7 mm 0,7 mm Maks. ciężar przedmiotu obrabianego 40 kg 100 kg Maks. nośność 60 kg 150 kg Długość przejazdu 6 14 m 6 16 m Maks. wysokość stosu 700 mm 700 mm Maks. wys. stosu z gotowymi detalami 1000 mm 1200 mm TruBend Seria 5000 od 5085 do 5320 od 5130 do

49 TruBend Cell 7000 Innowacyjny system obróbki Highspeed zapewnia optymalną wydajność. Minimalne koszty pojedynczego gięcia. Łatwe przezbrajanie maszyny i automatyczana zmiana narzędzi. Uniwersalny system przenośników zapewnia zoptymalizowany przepływ materiału. Wygodne programowanie offline. Zwarta i przemyślana budowa systemu. TruBend Cell 7000 z BendMaster (15) Maks. grubość blachy 8 mm Maks. ciężar przedmiotu obrabianego 3 kg Maks. nośność 15 kg Siła nacisku 360 kn Prędkość robocza do 50 mm/s Wymiary 5500 x 3870 mm 49

50 50

51 TruLaser Tube: Innowacyjne cięcie rur i profili. Przy pomocy lasera można obrabiać rury w sposób bardziej elastyczny i wydajny niż w przypadku konwencjonalnych metod. Maszyny TruLaser Tube mają ogromny potencjał rynkowy otwierają przed Państwem nowe możliwości w zakresie wykonywania projektów. 51

52 TruLaser Tube 5000 Produktywna maszyna standardowa. Wydajna obróbka dzięki optymalnie dopasowanym komponentom. Wysoka dokładność obróbki dzięki samocentrującym uchwytom. Ergonomiczny przenośnik odbiorczy z buforem części. Minimalne zużycie gazów dzięki małej średnicy dyszy. Doskonała dostępność. TruLaser Tube 5000 Maks. średnica obwodu Maks. długość materiału Maks. waga obrabianego elementu 150 mm 6500 mm 20 kg/m Dostępne lasery TruFlow 2000 TruFlow 2700 TruFlow 3200 Maks. moc lasera 2000 W 2700 W 3200 W Maks. grubość stal konstr. 6,4 mm 6,4 mm 6,4 mm Maks. grubość stal nierdz. 4 mm 5 mm 5 mm Maks. grubość aluminium 3 mm 4 mm 4 mm 52

53 TruLaser Tube 7000 Elastyczne maszyny High End. Cięcie detali w rozmiarze XXL. Odprowadzanie detali i ich sortowanie. Wysoka moc lasera w przypadku wysokich prędkości cięcia. Idealna obróbka małych serii dzięki minimalnym czasom przestoju. Minimalne zużycie gazów dzięki małej średnicy dyszy. TruLaser Tube 7000 Maks. średnica obwodu 200 / 250 mm [1] Maks. długość materiału 6500 / 9200 mm [1] Maks. waga obrabianego elementu 25 / 37,5 kg/m [2] Dostępne lasery TruFlow 2000 TruFlow 2700 TruFlow 3600 Maks. moc lasera 2000 W 2700 W 3600 W Maks. grubość stal konstr. 8 mm 8 mm 8 mm Maks. grubość stal nierdz. 4 mm 5 mm 6 mm Maks. grubość aluminium 3 mm 4 mm 5 mm [1] Opcjonalnie. [2] W przypadku opcji 250 mm, masa detalu może wynosić maks. 225 kg. 53

54 54

55 TruStore: Magazyn na miarę Państwa ambicji. Regały i systemy magazynowe TruStore ekonomiczne i przystępne cenowo, o modułowej budowie, która umożliwia dowolną rozbudowę upraszczają procesy produkcyjne, zapewniając utrzymanie porządku oraz optymalne wykorzystanie przestrzeni magazynowej. 55

56 TruStore Seria 1000 Nieskomplikowany regał dla obrabiarek 2D. Dostęp do technologii magazynowania TRUMPF wymaga jedynie niewielkich nakładów inwestycyjnych. Prosty montaż i szybka instalacja. Mała powierzchnia zabudowy. Możliwość rozbudowania do wariantu TruStore Seria LiftMaster Store i LiftMaster Store Linear służą jako winda transportowa do obsługi regałów. TruStore 1030 TruStore 1040 Wysokość składowania 90 / 170 mm 90 / 170 mm Maks. obciążenie palety 3000 kg 5000 kg Wysokość systemu [1] 5000 mm 5100 mm Maks. wymiary blachy 3000 x 1500 mm 4000 x 2000 mm Maks. liczba palet w pionie 10 7 [1] Łączna wysokość z LiftMaster Store (Linear). 56

57 TruStore Seria 3000 Kompaktowy magazyn na miarę ambitnych planów na przyszłość. Szybka i łatwa instalacja. Niewielka powierzchnia zabudowy. Możliwość rozbudowy i doposażenia w zależności od potrzeb. Modułowa konstrukcja umożliwia elastyczne dostosowanie magazynu do potrzeb użytkownika. Bezpieczny przepływ materiału dzięki zintegrowanej windzie transportowej do obsługi regałów. TruStore 3030 Wysokość składowania 90 / 170 mm Maks. obciążenie palety 3000 kg Maks. wysokość systemu [1] 8200 mm Maks. wymiary blachy 3000 x 1500 mm Maks. liczba palet w pionie 35 Czas cyklu 0,5 s [2] [1] Łączna wysokość z LiftMaster Store (Linear). [2] W zależności od stopnia rozbudowy. 57

58 Narzędzia elektryczne i pneumatyczne Firmy z całego świata, zajmujące się profesjonalną obróbką blachy zaufały wytrzymałym elektronarzędziom marki TRUMPF, produkowanym już od ponad 75 lat. Znajdują one zastosowanie w warsztatach, zakładach przemysłowych i przy pracach montażowych. W wielu przypadkach są znakomitym uzupełnieniem maszyn stacjonarnych. Zapewniają precyzję i niezawodność zarówno w przypadku rozcinania i łączenia, jak i obróbki krawędzi. Dzięki elektronarzędziom firmy TRUMPF uzyskują Państwo najwyższą jakość i mają możliwość pracy z najnowszymi technologiami, np. technologią bezprzewodowych akumulatorów litowo-jonowych. Umożliwiają one długą, niezakłóconą obróbkę z zachowaniem stałej mocy bez efektu pamięci akumulatora. Rozcinanie Łączenie Nożyce szczelinowe, nożyce zwykłe, nożyce wibracyjne, nożyce wibracyjne do blach profilowanych Zamykarki zakładek, niciarki Obróbka krawędzi Ukosowarki, gratownice 58

59 TruTool TSC 100 Niezawodne czyszczenie listew wsporczych. Skuteczne usuwanie tlenków powstałych na stali konstrukcyjnej i aluminium, jak również uporczywych tlenków na stali szlachetnej. Optymalne rezultaty czyszczenia dzięki nowemu procesowi. Prosta jednoosobowa obsługa. Możliwość zastosowania w obrabiarkach 2D o mocy lasera do 7 kw. Równoczesne czyszczenie listew w obrabiarkach 2D ze zmieniaczem palet. Oczyszczarka do listew wsporczych TruTool TSC 100 Grubość listew wsporczych Maks. grubość szlaki Min. odstęp między listwami Prędkość robocza Moc znamionowa Masa 2 3,9 mm 25 mm 33,5 mm 4 8 m/min 1400 W 16,3 kg 59
