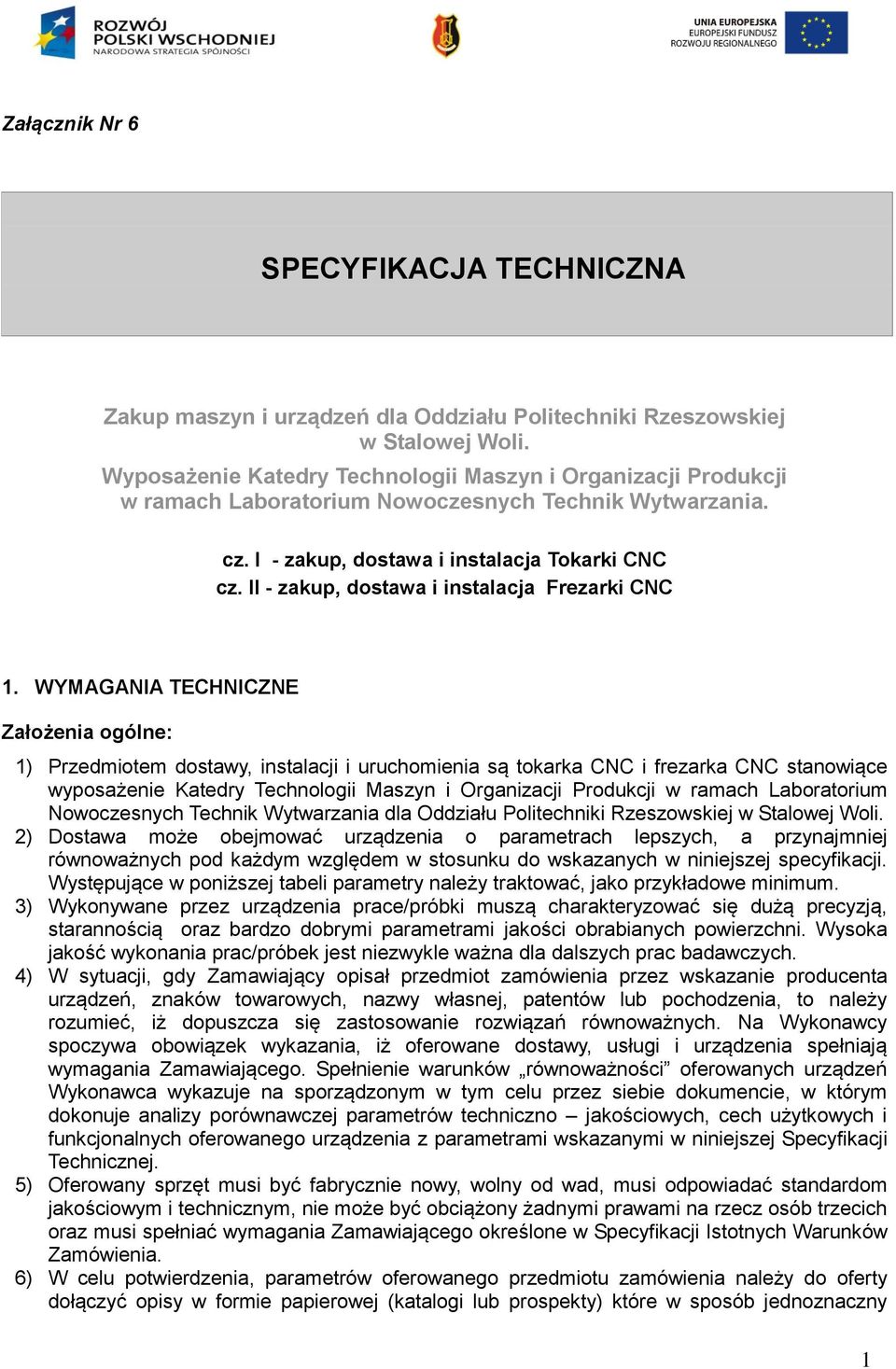

1 Załącznik Nr 6 SPECYFIKACJA TECHNICZNA Zakup maszyn i urządzeń dla Oddziału Politechniki Rzeszowskiej w Stalowej Woli. Wyposażenie Katedry Technologii Maszyn i Organizacji Produkcji w ramach Laboratorium Nowoczesnych Technik Wytwarzania. cz. I - zakup, dostawa i instalacja Tokarki CNC cz. II - zakup, dostawa i instalacja Frezarki CNC 1. WYMAGANIA TECHNICZNE Założenia ogólne: 1) Przedmiotem dostawy, instalacji i uruchomienia są tokarka CNC i frezarka CNC stanowiące wyposażenie Katedry Technologii Maszyn i Organizacji Produkcji w ramach Laboratorium Nowoczesnych Technik Wytwarzania dla Oddziału Politechniki Rzeszowskiej w Stalowej Woli. 2) Dostawa może obejmować urządzenia o parametrach lepszych, a przynajmniej równoważnych pod każdym względem w stosunku do wskazanych w niniejszej specyfikacji. Występujące w poniższej tabeli parametry należy traktować, jako przykładowe minimum. 3) Wykonywane przez urządzenia prace/próbki muszą charakteryzować się dużą precyzją, starannością oraz bardzo dobrymi parametrami jakości obrabianych powierzchni. Wysoka jakość wykonania prac/próbek jest niezwykle ważna dla dalszych prac badawczych. 4) W sytuacji, gdy Zamawiający opisał przedmiot zamówienia przez wskazanie producenta urządzeń, znaków towarowych, nazwy własnej, patentów lub pochodzenia, to należy rozumieć, iż dopuszcza się zastosowanie rozwiązań równoważnych. Na Wykonawcy spoczywa obowiązek wykazania, iż oferowane dostawy, usługi i urządzenia spełniają wymagania Zamawiającego. Spełnienie warunków równoważności oferowanych urządzeń Wykonawca wykazuje na sporządzonym w tym celu przez siebie dokumencie, w którym dokonuje analizy porównawczej parametrów techniczno jakościowych, cech użytkowych i funkcjonalnych oferowanego urządzenia z parametrami wskazanymi w niniejszej Specyfikacji Technicznej. 5) Oferowany sprzęt musi być fabrycznie nowy, wolny od wad, musi odpowiadać standardom jakościowym i technicznym, nie może być obciążony żadnymi prawami na rzecz osób trzecich oraz musi spełniać wymagania Zamawiającego określone w Specyfikacji Istotnych Warunków Zamówienia. 6) W celu potwierdzenia, parametrów oferowanego przedmiotu zamówienia należy do oferty dołączyć opisy w formie papierowej (katalogi lub prospekty) które w sposób jednoznaczny 1

2 pozwolą stwierdzić, że parametry eksploatacyjno techniczne oferowanego urządzenia będą zgodne z wymaganiami Zamawiającego. 7) Urządzenie musi spełniać wymagania dyrektywy "Nowego Podejścia UE znak CE. 2. Część I Zamówienia: Parametry techniczne : Stanowisko tokarskie CNC PODSTAWOWE WYMAGANIA TECHNICZNE Lp. Nazwa Nazwa parametru Wielkość parametru (nie gorszy niż lub równoważny) Obszar roboczy 1. Długość toczenia [mm] min Średnica toczenia [mm] min Zakres ruchu w osiach X/Z [mm] min 45/ Średnica toczenia z konikiem [mm] min Długość toczenia z konikiem [mm] min 200 Wrzeciono 1. Średnica przelotowa wrzeciona [mm] min Moc silnika we wrzecionie [kw] min 0,70 3. Zakres prędkości obrotowej [obr/min] min Głowica narzędziowa 1. Liczba narzędzi głowicy min Uchwyt standardowy Wymiary/masa 1. Masa [kg] max Wymiary LxDxH 1 [mm] max 850 x 700 x 400 Zasilanie elektryczne 1 Kolejno : długość x głębokość x wysokość 2

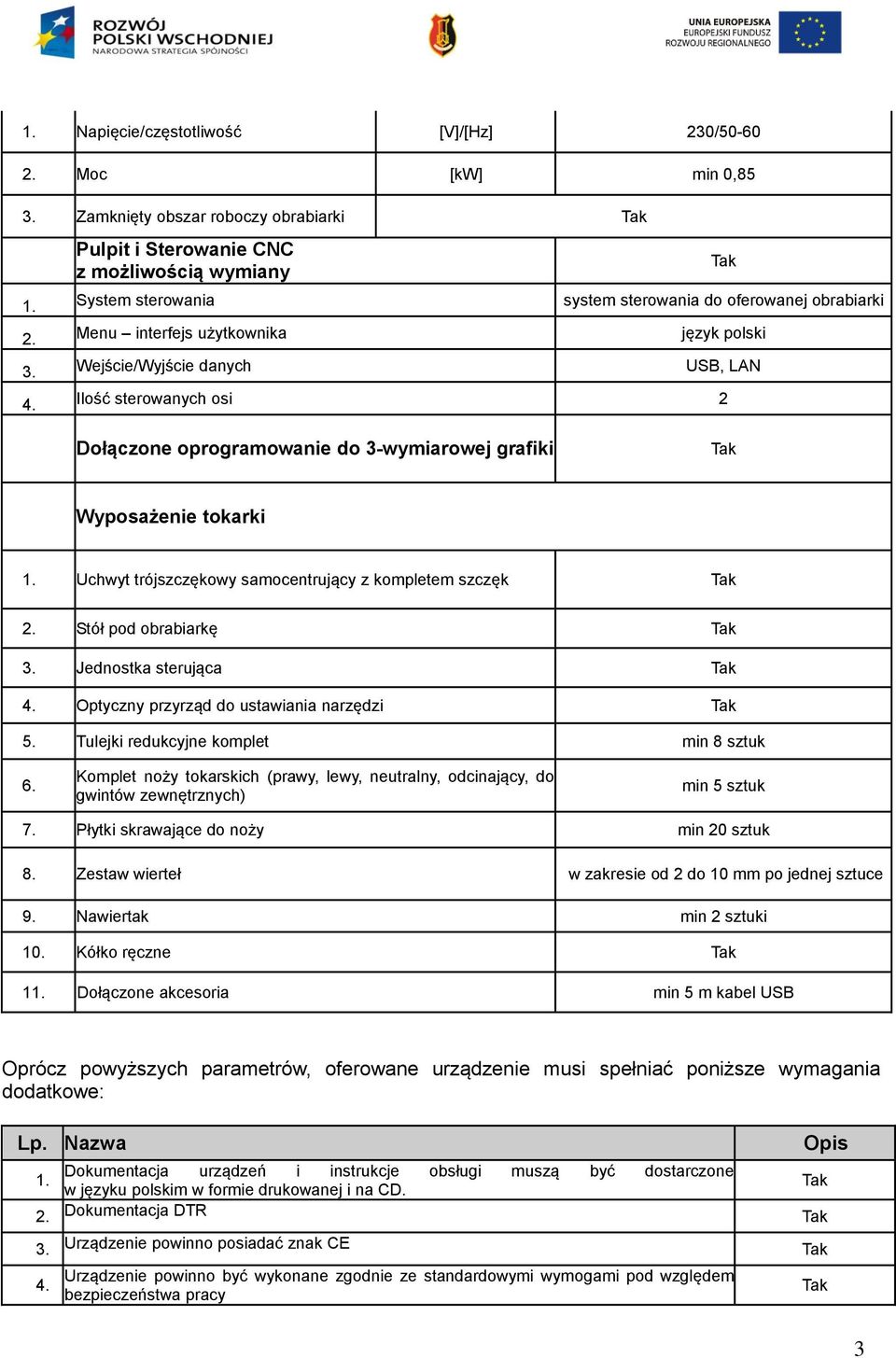

3 1. Napięcie/częstotliwość [V]/[Hz] 230/ Moc [kw] min 0,85 3. Zamknięty obszar roboczy obrabiarki Pulpit i Sterowanie CNC z możliwością wymiany 1. System sterowania system sterowania do oferowanej obrabiarki 2. Menu interfejs użytkownika język polski 3. Wejście/Wyjście danych USB, LAN 4. Ilość sterowanych osi 2 Dołączone oprogramowanie do 3-wymiarowej grafiki Wyposażenie tokarki 1. Uchwyt trójszczękowy samocentrujący z kompletem szczęk 2. Stół pod obrabiarkę 3. Jednostka sterująca 4. Optyczny przyrząd do ustawiania narzędzi 5. Tulejki redukcyjne komplet min 8 sztuk 6. Komplet noży tokarskich (prawy, lewy, neutralny, odcinający, do gwintów zewnętrznych) min 5 sztuk 7. Płytki skrawające do noży min 20 sztuk 8. Zestaw wierteł w zakresie od 2 do 10 mm po jednej sztuce 9. Nawiertak min 2 sztuki 10. Kółko ręczne 11. Dołączone akcesoria min 5 m kabel USB Oprócz powyższych parametrów, oferowane urządzenie musi spełniać poniższe wymagania dodatkowe: Lp. Nazwa 1. Dokumentacja urządzeń i instrukcje obsługi muszą być dostarczone w języku polskim w formie drukowanej i na CD. 2. Dokumentacja DTR 3. Urządzenie powinno posiadać znak CE 4. Urządzenie powinno być wykonane zgodnie ze standardowymi wymogami pod względem bezpieczeństwa pracy Opis 3

4 5. Instalacja maszyny w miejscu wskazanym przez klienta. Cena urządzeń musi zawierać również dostawę, załadunek, rozładunek, montaż, uruchomienie i szkolenie oraz odbiór maszyny. 6. Czas reakcji serwisu na zgłoszenie 2 - nie dłuższy niż 4 dni Szkolenie personelu w zakresie programowania oraz obsługi urządzeń i ich konserwacji (dla min 2 osób) w terminie wyznaczonym przez Zamawiającego po dostarczeniu, montażu i instalacji urządzenia. Okres pełnej gwarancji na urządzenia stanowiące wyposażenie laboratorium oraz na wszystkie części składowe wyposażenia musi wynosić minimum 36 miesięcy. Bezpłatne przeglądy okresowe przez okres minimum 36 miesięcy od daty odbioru końcowego, raz w ciągu roku kalendarzowego. 10. Serwis gwarancyjny i pogwarancyjny3 11. Dostępność części zamiennych przez minimum 5 lat od daty wygaśnięcia gwarancji 3. Część II Zamówienia: Parametry techniczne: Stanowisko frezarskie CNC PODSTAWOWE WYMAGANIA TECHNICZNE Lp. Nazwa Nazwa parametru Wielkość parametru (nie gorszy niż lub równoważny) Zakres obróbki 1. Zakres obróbki X-Y-Z [mm] min 180/120/ Efektywny skok osi Z [mm] min 100 Stół Frezarski 1. Powierzchnia stołu (LxD) [mm] min 400 x Dopuszczalne obciążenie stołu [kg] min 10 Napęd wrzeciona 1. Silnik AC o mocy [kw] [kw] min 0,70 2. Zakres prędkości obrotowej [obr/min] min Magazyn narzędziowy 1. Liczba narzędzi w magazynie szt. min 8 2. Oprawki SK Czas reakcji serwisu jest to czas jaki upływa od chwili zgłoszenia awarii w dniach roboczych do momentu przyjazdu serwisanta do miejsca zainstalowanego urządzenia. Dotyczy to sytuacji, w której niemożliwe jest usunięcie awarii (usterki) na drodze konsultacji telefonicznych. Serwis urządzeń musi być realizowany przez producenta lub autoryzowanego partnera serwisowego producenta wymagane jest oświadczenie Wykonawcy potwierdzające, że serwis będzie realizowany przez producenta lub autoryzowanego partnera serwisowego producenta (należy dołączyć do oferty). 4

5 Posuwy 1. Prędkość posuwu [m/min] w zakresie 0-2 Wymiary/masa 1. Masa 4 [kg] max Wymiary LxDxH [mm] max 1000 x 1000 x 980 Zasilanie elektryczne 1. Napięcie/częstotliwość [V]/[Hz] 230/ Moc [kw] min 0,85 3. Zamknięty obszar roboczy obrabiarki Pulpit i Sterowanie CNC z możliwością zamiany 1. System sterowania Menu - interfejs użytkownika Wejście/Wyjście danych Ilość sterowanych osi dwa niezależne systemy sterowania współdziałające z urządzeniem Język polski USB, LAN 3 Dołączone oprogramowanie do 3 wymiarowej grafiki Wyposażenie frezarki 1. Stół pod obrabiarkę 2. Imadło maszynowe 3. Oprawka narzędziowa z tulejkami w zakresie min od 2 do 14 mm 4. Oprawka do głowicy frezarskiej 5. Oprawka do gwintowników M5, M6, M8 6. Czujnik zegarowy 7. Wskaźnik krawędzi 8. Sprężarka powietrza wraz z wyposażeniem min (8 bar, wydajność 50l/min, 230 V/50 Hz, 0,34 KW) cicha praca do 40 db 9. Kółko ręczne 10. Jednostka sterująca 11. Zestaw wierteł w zakresie minimum od 2 do 10 mm po jednej sztuce 4 Zgodnie z wymogami branży konstrukcyjno - budowlanej masa ta nie może przekroczyć wagi 220 kg, gdyż nośność stropów była liczona na obciążenie użytkowe jak dla sal lekcyjnych 5

6 12. Zestaw frezów w zakresie minimum od 2 do 14 mm po jednej sztuce 13. Dołączone akcesoria min 5 m kabel USB Oprócz powyższych parametrów, oferowane urządzenie musi spełniać poniższe wymagania dodatkowe: Lp. Nazwa 1. Dokumentacja urządzeń i instrukcje obsługi muszą być dostarczone w języku polskim w formie drukowanej i na CD. 2. Dokumentacja DTR 3. Urządzenie powinno posiadać znak CE Urządzenie powinno być wykonane zgodnie ze standardowymi wymogami pod względem 4. bezpieczeństwa pracy Instalacja maszyny w miejscu wskazanym przez klienta. Cena urządzeń musi zawierać także 5. dostawę, załadunek, rozładunek, montaż, uruchomienie i szkolenie oraz odbiór maszyny. 6. Czas reakcji serwisu na zgłoszenie5 - nie dłuższy niż 4 dni Szkolenie personelu w zakresie programowania oraz obsługi urządzeń i jego konserwacji (dla min 2 osób) w terminie wyznaczonym przez Zamawiającego po dostarczeniu, montażu i instalacji urządzenia. Okres pełnej gwarancji na urządzenia stanowiące wyposażenie laboratorium oraz na wszystkie części składowe wyposażenia musi wynosić minimum 36 miesięcy. Bezpłatne przeglądy okresowe przez okres minimum 36 miesięcy od daty odbioru końcowego, raz w ciągu roku kalendarzowego. 10. Serwis gwarancyjny i pogwarancyjny6 11. Dostępność części zamiennych przez minimum 5 lat od daty wygaśnięcia gwarancji Opis 4. PARAMETRY TRANSPORTOWO INSTALACYJNE URZĄDZEŃ Wyposażenie Katedry Technologii Maszyn i Organizacji Produkcji w ramach Laboratorium Nowoczesnych Technik Wytwarzania w wersji do transportu i/lub instalacji (montażu) w pomieszczeniu Laboratoryjnym Oddziału Politechniki Rzeszowskiej w Stalowej Woli ma umożliwić zamontowanie jej w pomieszczeniu posiadającym otwór drzwiowy, którego wymiary zostały przedstawione na rysunku stanowiącym Załącznik Nr 9 do Specyfikacji Istotnych Warunków Zamówienia. Zamawiający nie przewiduje wykuwania drzwi lub innych prac budowlanych dotyczących wprowadzenia maszyn do pomieszczeń laboratoryjnych. Koszt transportu, ustawienia, instalacji i uruchomienia urządzeń stanowiących wyposażenie Katedry Technologii Maszyn i Organizacji Produkcji w ramach Laboratorium Nowoczesnych Technik Wytwarzania ponosi Dostawca. Dokumentacja budowlana, montażowa i przyłączeniowa musi być udostępniona przez Dostawcę nie później niż 40 dni przed planowanym terminem instalacji. 5 6 Czas reakcji serwisu jest to czas jaki upływa od chwili zgłoszenia awarii w dniach roboczych do momentu przyjazdu serwisanta do miejsca zainstalowania urządzenia. Dotyczy to sytuacji, w której niemożliwe jest usunięcie awarii (usterki) na drodze konsultacji telefonicznych. Serwis urządzeń musi być realizowany przez producenta lub autoryzowanego partnera serwisowego producenta wymagane jest oświadczenie Wykonawcy potwierdzające, że serwis będzie realizowany przez producenta lub autoryzowanego partnera serwisowego producenta (należy dołączyć do oferty). 6

7 Uruchomienie i odbiór urządzeń nastąpi w oparciu o przygotowanie technologii i przeprowadzenie prób na detalach wskazanych przez Zamawiającego. 5. TERMIN WYKONANIA 1) Urządzenia stanowiące wyposażenie Katedry Technologii Maszyn i Organizacji Produkcji w ramach Laboratorium Nowoczesnych Technik Wytwarzania oraz wszystkie części składowe powinny być dostarczone w terminie od 2 stycznia 2013 do 15 lutego 2013 roku. Data końcowa tj. 15 lutego 2013 roku jest terminem ostatecznym realizacji zamówienia. 2) Dokładny termin dostawy urządzeń należy uzgodnić z Zamawiającym po podpisaniu umowy. 7
