1 Światłowodowa wycinarka laserowa ELECTRA FL WIĘCEJ NIŻ OCZEKUJESZ LVDGROUP.COM

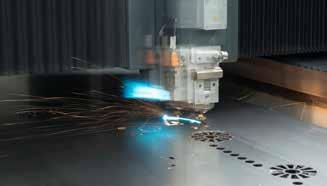

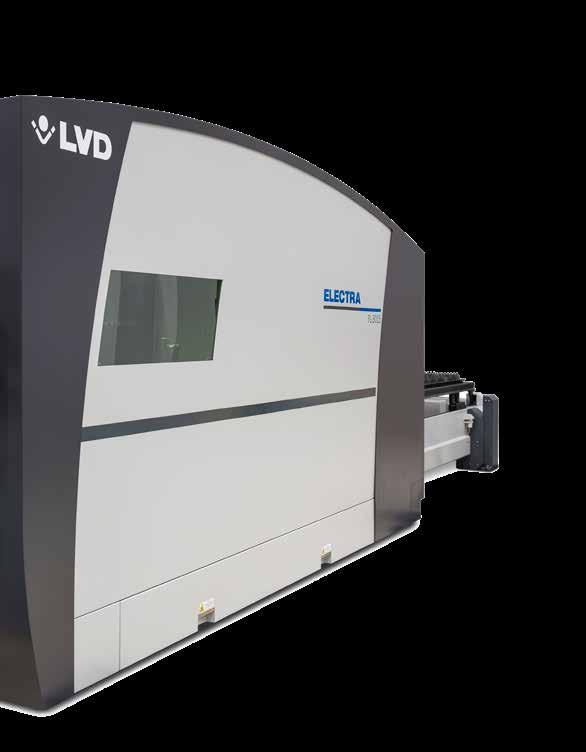

2 2 # ELECTRA FL ELECTRA FL WIĘCEJ NIŻ OCZEKUJESZ Dzięki najnowszym rozwiązaniom technologicznym oraz wysokiej jakości wiązki laserowej, wycinarka Electra tnie szeroki zakres materiałów i grubości, tak szybko jak tylko pozwala na to proces termiczny, bez utraty dynamiki. LASER ŚWIATŁOWODOWY O DUŻEJ MOCY Niezawodne źródło lasera światłowodowego IPG o mocy 6, 8 lub 10 kw optymalizuje wydajność maszyny, zapewniając uniwersalność cięcia zarówno cienkich jak i grubych materiałów z dużą prędkością. KONSTRUKCJA RAMY Ekstremalna sztywność konstrukcji spawanej ramy stalowej o profilu zamkniętym i brama wykonana ze stopu aluminium mają kluczowe znaczenie dla zachowania optymalnej dokładności wycinania na całym obszarze roboczym. ZAAWANSOWANA GŁOWICA TNĄCA Niezmienne, wysokiej jakości wykończenie powierzchni uzyskuje się dzięki zaawansowanej konstrukcji optycznej głowicy z funkcją zoom focus, która ustawia średnicę ogniskowej bez interwencji operatora.

3 LVDGROUP.COM # 3 INTUICYJNE STEROWANIE Ekran dotykowy Touch-L o przekątnej 19 umożliwia w szybki i prosty sposób sterować maszyną i odpowiednio wyświetlać technologie oraz rozkład ciętych części. Rysunki mogą być importowane bezpośrednio do konsoli sterowania. NAPĘD LINIOWY Brama maszyny napędzana jest silnikiem liniowym co zapewnia wyjątkowo dużą dynamikę i przyspieszenia 2G podczas cięcia. AUTOMATYCZNY WYMIENNIK STOŁÓW Wymienne stoły z zintegrowanym napędem zapewniają płynny ruch i nieprzerwaną obróbkę części. Zmiana stołu transferowego odbywa się w przeciągu zaledwie 30 sekund. Wysoka dynamika cięcia maszyny Electra i gwałtowne przyspieszenie zapewniają dużą wydajność produkcji części.

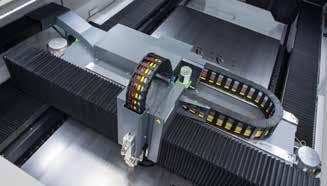

4 4 # ELECTRA FL GŁÓWNE ZALETY ZAAWANSOWANA GŁOWICA TNĄCA Electra tnie szeroką gamę materiałów o różnych grubościach, zapewniając jednocześnie wysoką jakość, przy możliwie największej szybkości cięcia, bez konieczności interwencji manualnej. Głowica tnąca z automatyczną regulacją ogniskowej i kontrolą punktu skupienia wiązki, pozwalają na przecięcie materiału o grubości 20 mm w zaledwie 2 sekundy. DUŻA MOC Systemy z laserem światłowodowym są powszechnie używane do większości zastosowań: zapewniają lepszą jakość wiązki laserowej i są niezwykle szybkie. Poza tym zaletami tej technologii są niskie koszty przeglądów, wysoka wydajność i niewielkie zapotrzebowanie na powierzchnię. Lasery światłowodowe dużej mocy uzyskały wyjątkową pozycję w rodzinie laserów. Przy wyjątkowej jakości wiązki laserowe i wysokiej sprawności całkowitej wynoszącej do 40%, są one zdolne do cięcia grubszych materiałów z dużą prędkością, zwiększając zdolności produkcyjne i jakość wycinania. UNIKALNA BRAMA Brama wykona z odlewu aluminium jest lekka i jednocześnie sztywna i trwała. Minimalizuje to deformacje spowodowane wysokimi przyspieszeniami. Porównanie prędkości cięcia azotem 450,0% 400,0% 6 kw 8 kw 10 kw 350,0% 300,0% 250,0% 200,0% 150,0% 100,0% 50,0% 0,0% 2 mm S235 4 mm S235 6 mm S235 8 mm S235 3 mm X5CrNi mm X5CrNi mm X5CrNi mm AlMg3

5 LVDGROUP.COM # 5 AUTOMATYZACJA Modułowe opcje automatyzacji dodatkowo zwiększają wydajność i przepustowość Electry. ZMIENIACZ DYSZ Nie wymagający ingerencji operatora zmieniacz dysz skraca czasy przestoju dzięki szybkiej wymianie dysz, ich czyszczeniu i kalibracji. Ta opcja zwiększa niezależność maszyny, skraca czas przekłuwania i poprawia wydajność procesów cięcia. Charakterystyka: magazyn na 10 dysz czyszczenie dyszy po zadanej liczbie przekuć automatyczna, pojemnościowa kalibracja wysokości kamera sprawdzająca rozmiar i położenie dyszy oraz monitorująca jej jakość COMPACT TOWER (CT-L) System załadowczy CT-L zapewnia tani załadunek, rozładunek i magazynowanie surowca oraz wyciętych części. Oferowany jest w trzech konfiguracjach: na 4, 6 lub 10 palet. System obsługuje arkusze o wymiarach 3050 x 1525 mm i grubości materiału do 25 mm, przy maksymalnej nośności palety 3000 kg. CT-L zapewnia bezobsługową produkcję na niewielkiej przestrzeni.

6 6 # ELECTRA FL ELASTYCZNA AUTOMATYZACJA (FA-L) Szybki i elastyczny system do automatycznego załadunku i rozładunku FA-L jest idealnym uzupełnieniem wydajnej maszyny Electra. Może on rozładować przetworzony arkusz i załadować kolejny w ciągu zaledwie 40 sekund. System obsługuje arkusze o wymiarach 3050 x 1525 mm i grubości materiału do 20 mm, przy maksymalnej nośności palety 3000 kg. FA-L nadaje się idealnie do zastosowań wielkoseryjnych z materiałem o jednakowej grubości i formacie. Opcje: druga paleta załadunkowa dla zwiększenia elastyczności i autonomii pasy do załadunku bez zarysowań połączenie z istniejącym magazynem System FA-L może rozładować przetworzony arkusz i załadować kolejny w ciągu zaledwie 40 sekund. Podstawowe korzyści wynikające z automatyzacji maksymalizacja zdolności produkcyjnej i niezawodność produkcji płynność produkcja całkowicie automatyczny załadunek i rozładunek podczas cięcia łatwa obsługa, intuicyjne sterowanie za pomocą 19" ekranu dotykowego Touch-A duża elastyczność podczas przetwarzania różnych typów materiału i ich grubości

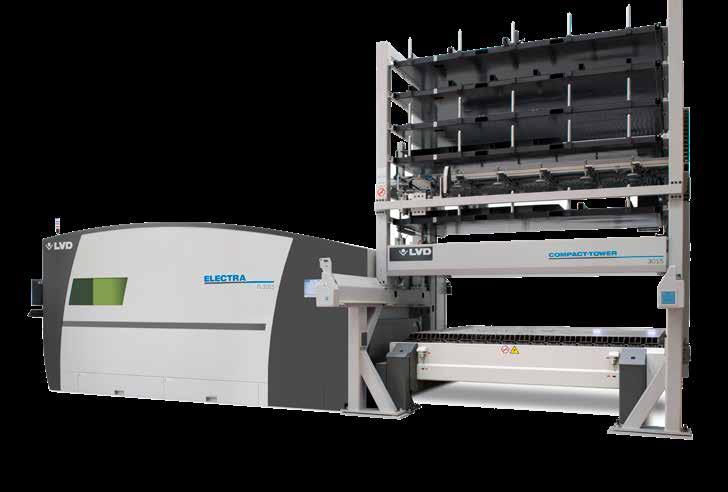

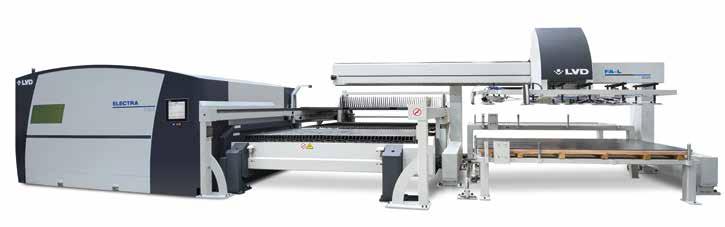

7 LVDGROUP.COM # 7 ELECTRA FL ELECTRA FL-3015 Z COMPACT TOWER (CT-L) ELECTRA FL-3015 Z SYSTEMEM ELASTYCZNEJ AUTOMATYZACJI (FA-L) 13200

8 8 # ELECTRA FL SPECYFIKACJE ELECTRA FL-3015 SPECYFIKACJA MASZYNY Maksymalny rozmiar arkusza przesuw wzdłuż osi X przesuw wzdłuż osi Y przesuw wzdłuż osi Z Maksymalna waga arkusza na stole Czas wymiany stołu Maksymalna prędkość przesuwu X-Y Powtarzalność Dokładność pozycjonowania* 3050 x 1525 mm 3080 mm 1555 mm 100 mm 900 kg 30 sec. 170 m/min. ± 0,025 mm ± 0,050 mm WYMIARY MASZYNY (bez filtra i chłodnicy) Długość x szerokość Wysokość Przybliżony ciężar x 4900 mm 2610 mm kg SPECYFIKACJA LASERA Typ IPG YLS Maksymaln wydajność cięcia 6 kw 8 kw 10 kw stal czarna 25 mm 25 mm 25 mm stal nierdzewna 25 mm 25 mm 25 mm aluminium 30 mm 30 mm 30 mm miedź 8 mm 12 mm 12 mm mosiądz 8 mm 10 mm 10 mm OPCJE AUTOMATYZACJI COMPACT TOWER (CT-L) ELASTYCZNA AUTOMATYZACJA (FA-L) Maksymalny rozmiar arkusza 3050 x 1525 x 25 mm 3050 x 1525 x 20 mm Minimalny rozmiar arkusza 1000 x 1000 x 0,5 mm 1000 x 1000 x 0,5 mm Maksymalne obciążenie/paletę 3000 kg 3000 kg Maksymalna wysokość/paletę 240 mm 240 mm Zapotrzebowanie na miejsce (długość x szerokość) 9600 x 7600 mm x 6970 mm Wysokość systemu mm CT-L 4 palety 4200 mm - CT-L 6 palet 5040 mm - CT-L 10 palet 6720 mm - Specyfikacje mogą ulec zmianie bez wcześniejszego powiadomienia. * Osiągalna dokładność obrabianego detalu zależy od rodzaju obrabianego detalu, obróbki wstępnej i rozmiaru arkusza oraz innych zmiennych zgodnie z VDI/DGQ LVD Company nv, Nijverheidslaan 2, B-8560 GULLEGEM, BELGIUM Tel marketing@lvd.be - Aby znaleźć pełny adres lokalnego oddziału lub agenta proszę odwiedzić naszą stronę internetową Subject to alterations without notice -
