1 " Stan zaawansowania prac w zakresie częściowego odtworzenia żwirowych siedlisk dla litofilnych gatunków ryb na odcinku Wisłoki od jazu w Mokrzcu do miejscowości Pustków "

2 Pustków RZEKA WISŁOKA OD JAZU W MOKRZCU DO MIEJSCOWOŚCI PUSTKÓW Siedliska żwirowe, Głazy kamienie ponadwymiarowe, Erozja boczna. Dębica Pilzno jaz w Mokrzcu Dębica

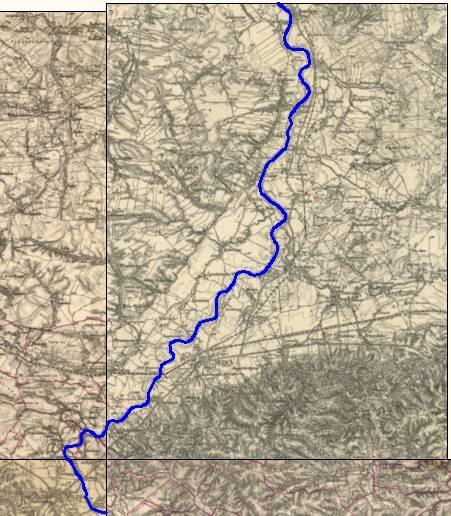

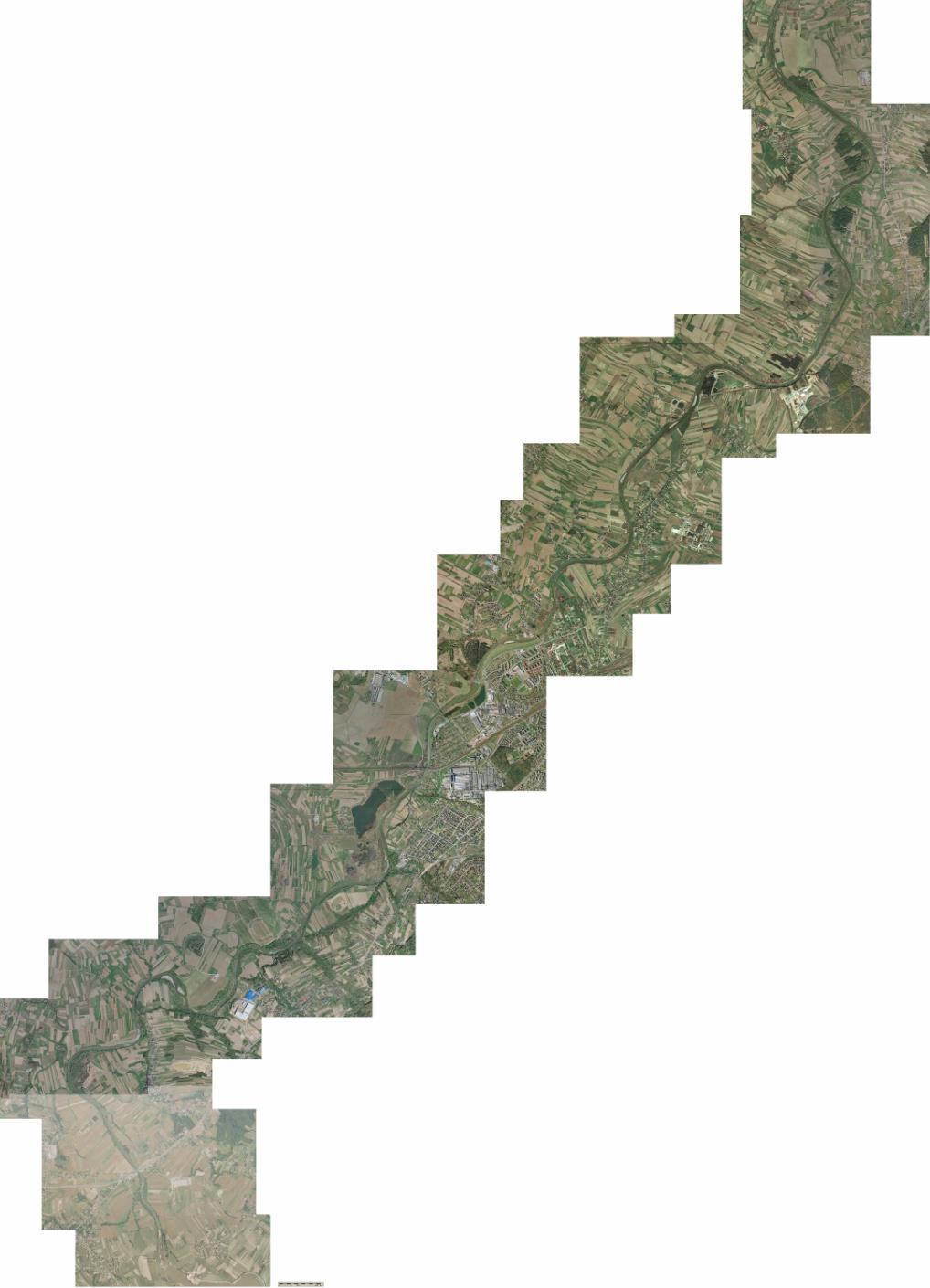

3 Historyczna inwentaryzacja nurtu Wisłoki 1894 r r.

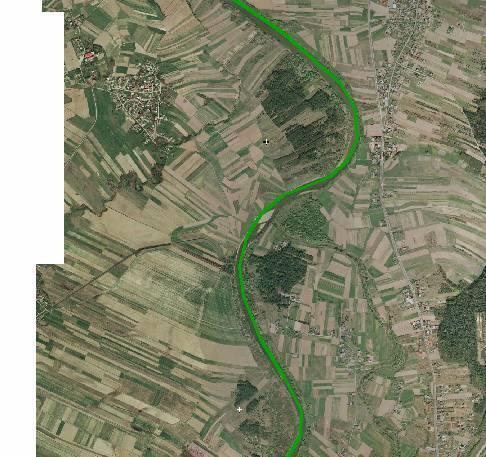

4 Porównanie nurtów rzeki Wisłoki

5 Zmiany minimalnych rocznych stanów Wisłoka na wodowskazie Łabuzie w ciągu XX wieku Wyżga B., Wcinanie się rzek polskich Karpat w ciągu XX wieku, 2008, Stan środowiska rzek południowej Polski i południowej Polski i możliwości jego poprawy wybrane aspekty, red. Bartłomiej Wyżga, Instytut Ochrony Przyrody PAN, Kraków

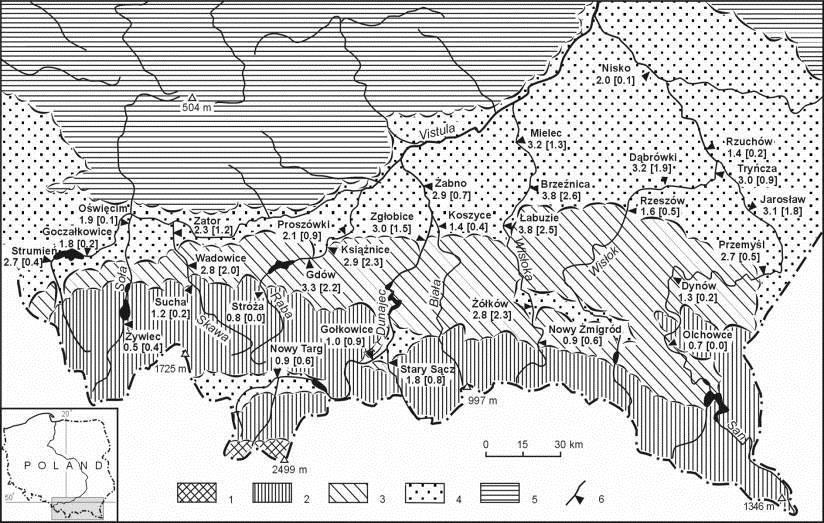

6 Obniżenie się minimalnych rocznych stanów wody głównych rzek polskich Karpat i przedgórza w ciągu XX wieku oraz w [II poł. XX w.]

7 Klasyfikacja Scalonych Jednolitych Części Wód Powierzchniowych [RZGW 2008] Scalona Cześć Wód Powierzchniowych Wisłoka od ujścia Dębownicy do ujścia Potoku Chotowskiego wraz z nim Wisłoka od ujścia Potoku Chotowskiego do ujścia Rzeki wraz z nią Wisłoka od ujścia Rzeki do ujścia Potoku Kiełkowskiego wraz z nim Jednolita Cześć Wód Powierzchniowych Wisłoka od Ropy do Potoku Chotowskiego Wisłoka od Potoku Chotowskiego do Rzeki Wisłoka od Rzeki do Potoku Kiełkowskiego Km Kwalifikacja Ocena SZJCWP SZJCWP SZJCWP H - silnie zmieniona JCWP; energetyka na zbiorniku i nadmiar SNQ, M - silnie zmieniona JCWP; zapory przeciwrumowiskowe i stopnie uniemożliwiające wedrówki ryb H - naturalna JCWP o stanie ekologicznym złym, słabym lub umiarkowanym,; wpływ zbiornika Klimkówka M - silnie zmieniona JCWP; obwałowania, zabudowa podłużna na długim odcinku H - naturalna JCWP o stanie ekologicznym złym, słabym lub umiarkowanym; wpływ zbiornika Klimkówka M - naturalna JCWP o stanie ekologicznym złym, słabym lub umiarkowanym; zabudowa podłużna ogranicza różnorodność siedlisk dla ryb i bezkręgowców, obwałowania SZJCWP - Silnie Zmieniona Jednolota Część Wód Powierzchniowych, H - ocena hydrologiczna, M - ocena morfologiczna

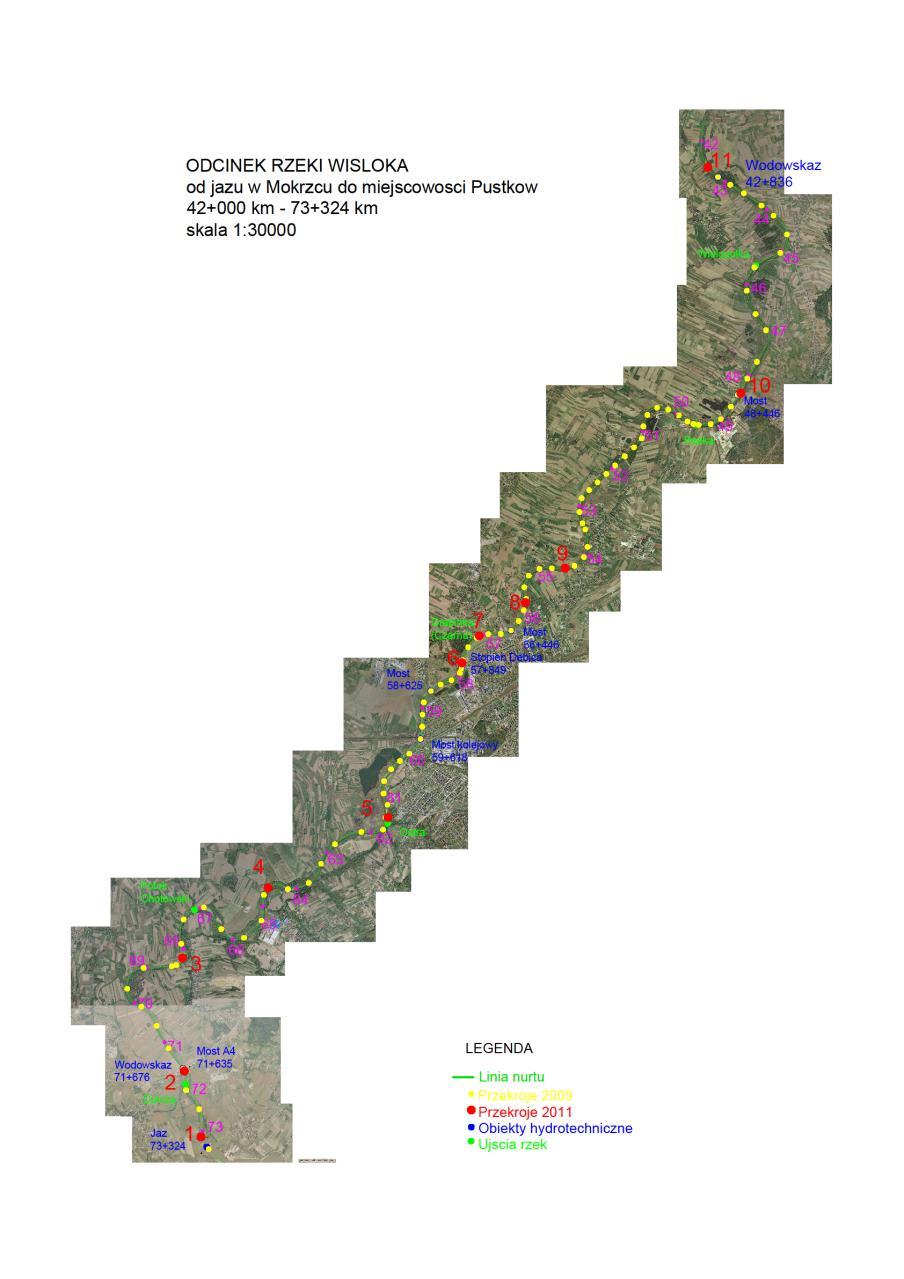

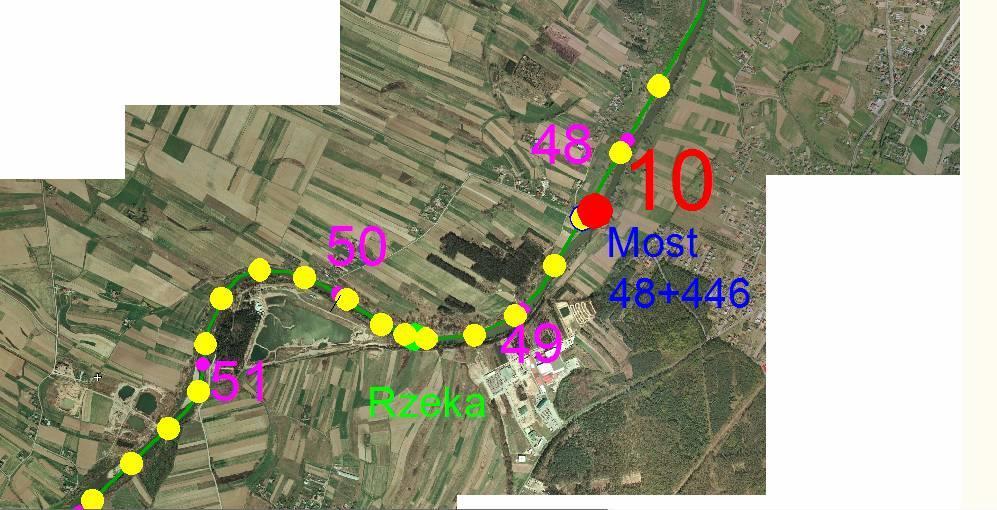

8 POMIARY TERENOWE Inwentaryzacja danych - linia nurtu, - kilometraż, - przekroje 2009, - obiekty hydrotechniczne, - ujścia rzek, - lokalizacja odcinków badawczych i referencyjnego.

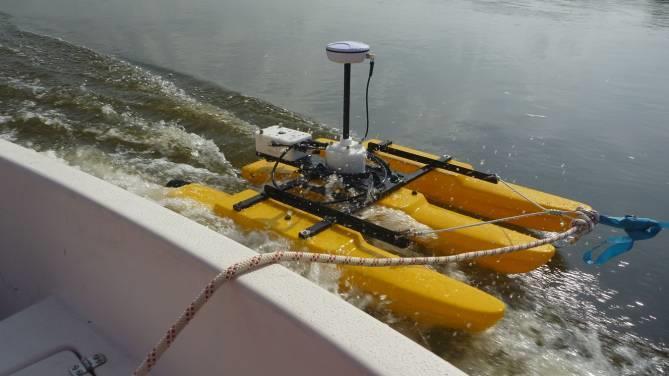

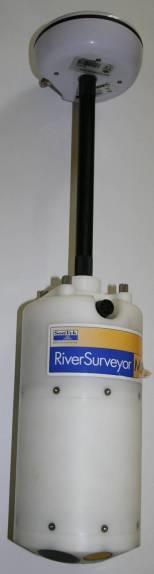

9 Acoustic Dopler Current Proffiling 9 przetworniki 4 pary pomiar prędkości oparty na efekcie Dopplera 1 przetwornik pomiar głębokości Zintegrowany GPS Kompensacja komórek pomiarowych

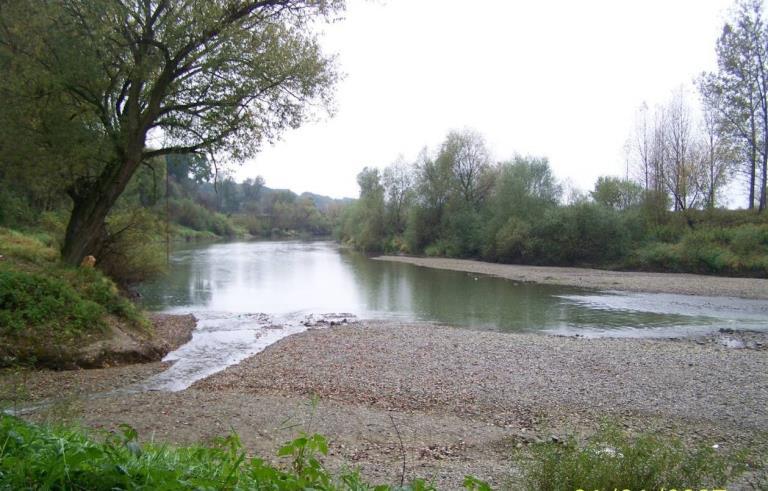

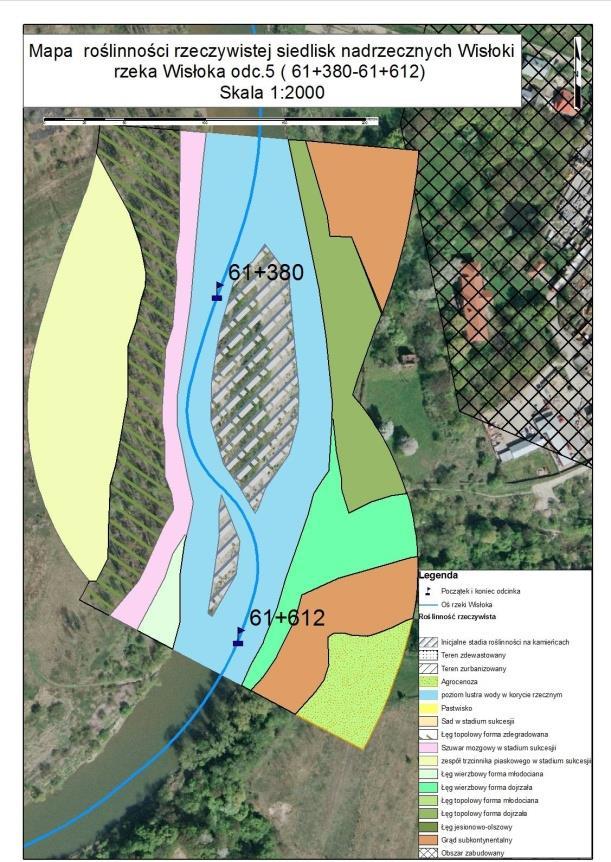

10 Ocena hydromorfologiczna wybranych stanowisk Procedura oceny hydromorfologicznej rzeki Wisłoki została wykonana zgodnie z normą PN-EN Na podstawie uzyskanych wyników wybrane stanowiska rzeki Wisłoka zaliczono do określonej klasy określającej jakość hydromorfologiczną cieku [Wyżga i in. 2008b]: ocena 1,0 1,79 stan bardzo dobry, referencyjny, ocena 1,8 2,59 stan dobry, ocena 2,6 3,39 stan umiarkowany, ocena 3,4 4,19 stan słaby, ocena 4,2 5,00 stan zły.

11 Tabela zbiorcza wyników oceny hydromorfologicznej Stopień przekształcenia Kategoria oceny Odcinek Nr Geometria cieku 1.a b Materiał budujący dno koryta Roślinność w korycie, rumosz drzewny Erozja i depozycja Przepływ 5.a. zróżnicowanie prędkości i napełnienia b. reżim hydrologiczny Wpływ zabudowy hydrotechnicznej na ciągłość potoku Charakter brzegów i ich modyfikacje Typ roślinności nadbrzeżnej oraz roślinność terenów przyległych Użytkowanie obszaru zalewowego i inne Stopień łączności oraz mobilność średnia ocena

12 Tabela zbiorcza wyników oceny hydromorfologicznej Nr odcinka Wartość oceny Jakość hydromorfologiczna stan słaby stan słaby stan dobry stan dobry stan bardzo dobry, referencyjny, stan zły stan umiarkowany stan słaby stan umiarkowany stan słaby stan bardzo dobry, referencyjny,

13 Analiza układu poziomego

14 Analiza układu poziomego

15 1/R Analiza układu poziomego 0,018 0,016 0,014 0,012 0,010 0,008 0,006 0,004 0,002 0, Odległość [m]

16 Trasa przepływu podczas pomiaru profilu podłużnego

17 Rzędna [m n.p.m.] Profil podłużny dna Wisłoki Odległość [m] od jazu w Mokrzcu do miejscowości Pustków km km

18 Rozkład napełnienia i prędkości średnich w profilu podłużnym 7 [m] 6 H [m] Vśr Odległość [m] 2 1,8 1,6 1,4 1,2 1 0,8 0,6 0,4 0,2 0

19 Lokalizacja przekrojów do oceny siedlisk

20 Wykonywanie pomiarów ADCP Odcinek 1 Lokalizacja: Poniżej jazu w Mokrzcu

21 Pomiar natężenia przepływu

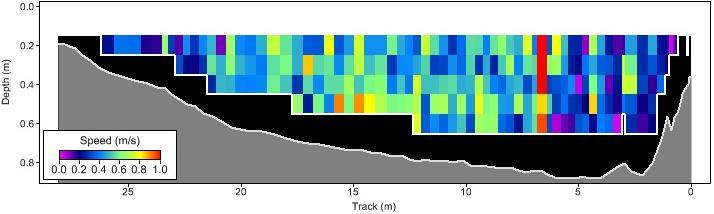

22 Rozkład prędkości w przekroju Odcinek 1 Przekrój 8 Lokalizacja: poniżej jazu w Mokrzcu

23 Mapa pomierzonych głębokości poniżej jazu w Mokrzcu

24 Oddziaływanie głazów na warunki przepływu wody Struktura Zmiany Opis AŻUROWE Wytracenie prędkości przepływu Rozbicie strugi cieczy Zróżnicowanie warunków przepływu oraz transportu materiału dennego GRUPOWE Stworzenie zróżnicowanych warunkach przepływu Zróżnicowanie rumowiska w pobliżu grupy, Tworzenie odsypisk w formie kopca w strefie zaprądowej grupy ziaren odpowiednich dla tarlisk łososia atlantyckiego (drobny materiał, kopiec) Warunki do odpoczynku ryb (cień grup ziaren) Odległość pomiędzy poszczególnymi głazami nie mniejsza niż Stopień przysłonięcia przekroju nie większy niż 20 30% (zalecane 30%) Odległość między grupami ziaren ok.. [Yaworsky i Fee 1982] Odległość między grupami ziaren [Stream Habitat] Grupy ziaren ułożone na długości równej 1-2 szerokości koryta

25 Oddziaływanie głazów na warunki przepływu wody UŁOŻENIE AŻUROWE UŁOŻENIE GRUPOWE DEFLEKTORY AŻUROWE

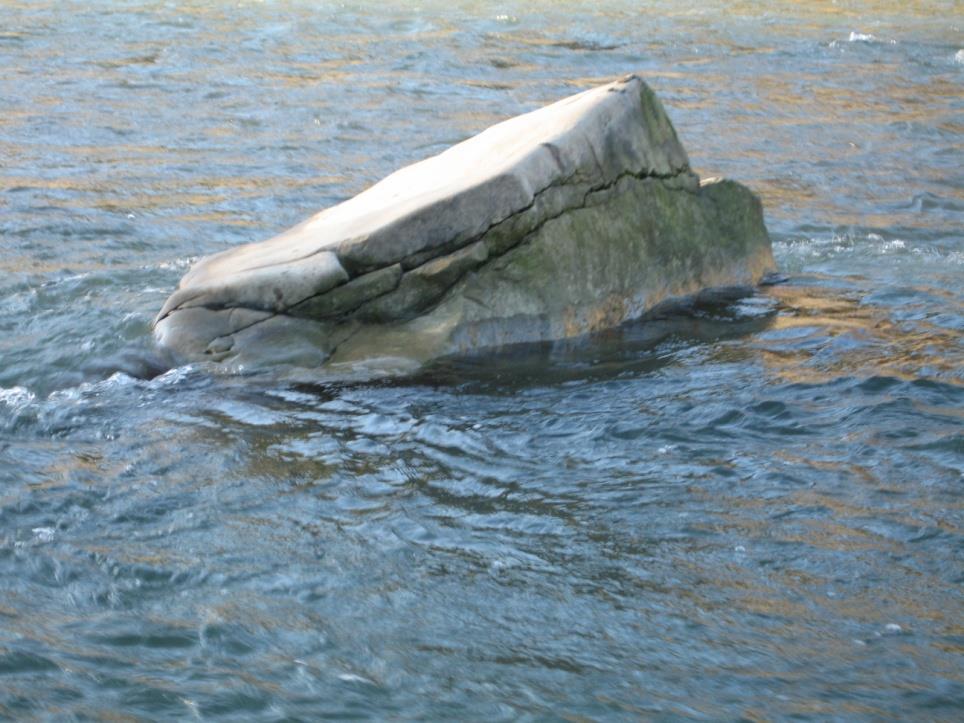

26 Ziarna ponadwymiarowe znajdujące się w korycie cieku wywołują nowe warunki hydrodynamiczne - Reżim przepływu: wielkość, dynamika - Ciągłość rzeki: transport materiału dennego, sedymentacja materiału dennego - Warunki morfologiczne: głębokość średnia prędkość średnia Rys. Ziarno ponadwymiarowe, rzeka Raba km [Fot. M. Strutyński]

27 Wyniki modelowania: Lokalne oddziaływanie głazów na warunki przepływu wody

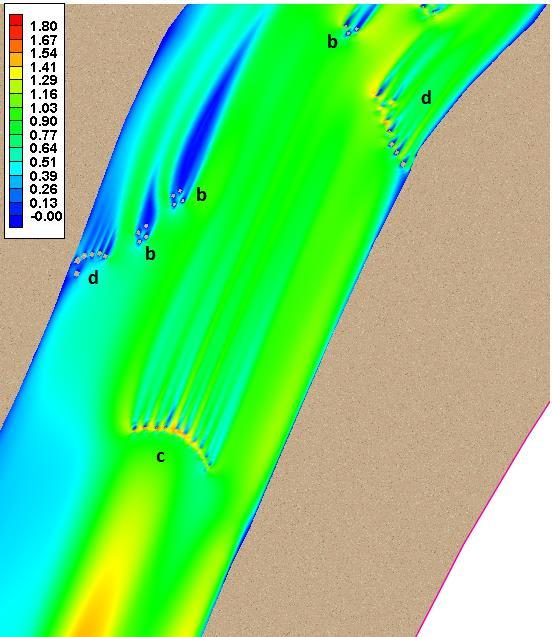

28 Wyniki modelowania: Lokalne oddziaływanie głazów na warunki przepływu wody

29 Wyniki modelowania: Przestrzenne oddziaływanie głazów na warunki przepływu wody

30 Potencjalny rozkład tarlisk na wybranym stanowisku

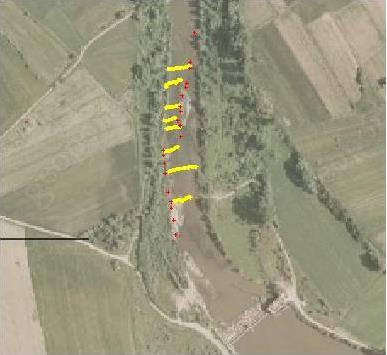

31 Mapy ułożenia głazów, żwiru i deflektorów (głowic)

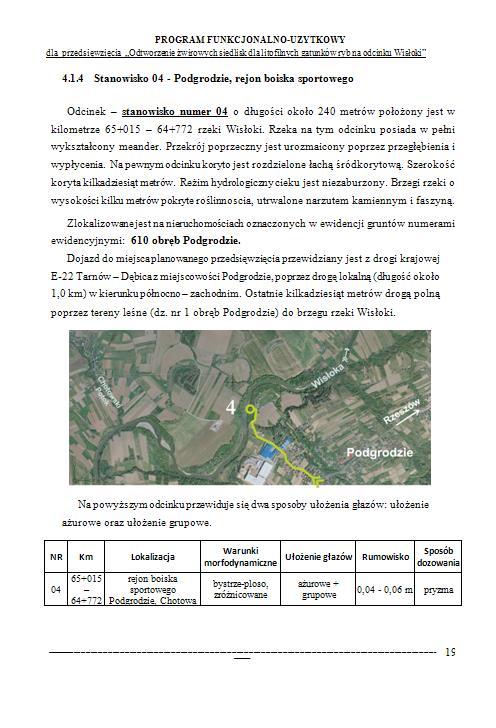

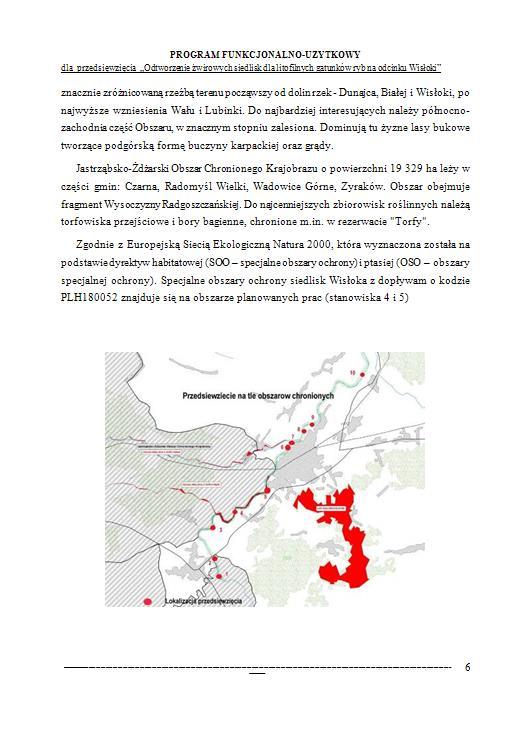

32 Program funkcjonalno-użytkowy dla zadania w trybie zaprojektuj i wybuduj zgodny z wymogami Rozporządzenia z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz.U. z 2004, Nr 202, poz z późn. zm.),

33 Karta informacyjna przedsięwzięcia do wniosku o wydanie decyzji o środowiskowych uwarunkowaniach zgodną z wymogami ustawy z dnia 3 października 2008r.o udostępnianiu informacji o środowisku i jego ochronie, udziału społeczeństwa w ochronie środowiska oraz o ocenach oddziaływania na środowisko (Dz. U. nr 199, poz ze zm.).

34 Typowanie działek przeznaczonych do wykupu w ramach projektu.

35 Częściowe odtworzenie żwirowych siedlisk dla litofilnych gatunków ryb na odcinku Wisłoki od jazu w Mokrzcu do miejscowości Pustków, gmina Pilzno, powiat Dębicki, woj. podkarpackie (zamówienie w formie zaprojektuj i wybuduj) Data podpisania umowy: 18 stycznia 2013r.

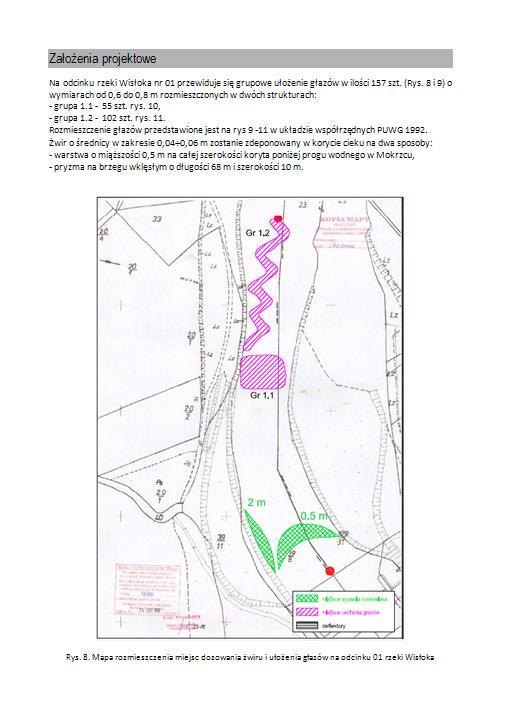

36 Rozwiązania projektowe dla Częściowego odtworzenia żwirowych siedlisk dla litofilnych gatunków ryb na odcinku rzeki Wisłoki od jazu w m. Mokrzec do m. Pustków. Mapa sytuacyjno wysokościowa
