1 PROJEKT BUDOWLANOWYKONAWCZY INWESTYCJA: Remont boiska przy Zespole Szkół nr 1 im. Gustawa Morcinka przy ul. Wejchertów w Tychach INWESTOR: Gmina Miasta Tychy Al. Niepodległości Tychy ADRES INWESTYCJI: działka nr:729/10 ul. Wejchertów, Tychy, woj. śląskie AUTOR OPRACOWANIA: mgr inż. Marcin Laszczak, upr. nr 11/11; wpisany na listę członków Śląskiej Okręgowej Izby Inżynierów Budownictwa pod numerem: SLK/BO/7448/11 Projekt chroniony jest prawem autorskim. Wszelkie zmiany w projekcie wymagają zgody autora projektu. Biery, marzec 2018 r. 1

2 Spis treści Spis treści Podstawa formalno prawna Zakres opracowania Przeznaczenie w MPZP Opis stanu istniejącego Warunki gruntowo wodne Opis stanu projektowanego Uzbrojenie terenu Warunki ogólne i BHP Załączniki

3 1. Podstawa formalno prawna Umowa z UM Tychy, Wydziałem Przygotowania i Realizacji Inwestycji Wizja lokalna w terenie Dokumentacja zdjęciowa Wytyczne Dyrekcji ZS nr 1 Mapa zasadnicza 2. Zakres opracowania Przedmiotem niniejszego projektu budowlano wykonawczego jest remont boiska wielofunkcyjnego o istniejącej nawierzchni asfaltobetonowej, w zakres którego wchodzi: a) Wiercenie otworów fi 50 w istniejącej płycie asfaltowej (siatka 0,5 x 0,5m). b) cięcie wzdłuż pęknięć (pas po całej długości i na szerokość 10cm) c) uzupełnienie szczelin po wyciętej nawierzchni asfaltowej na gr. do 10cm d) rozbiórka istniejącej nawierzchni asfaltobetonowej (poza zakresem projektowanego boiska oraz opaski z kostki betonowej) wraz z wywozem i utylizacją, e) wykonanie boiska o wym. 40 m x 20 m o nawierzchni poliuretanowej nieprzepuszczalnej dla wody o następującym przekroju: warstwa użytkowa gr. 23 mm mieszanina poliuretanu i granulatu gumowego EPDM w kolorze czerwonym, wykonana w formie natrysku, warstwa nośna gr mm mieszanina poliuretanu i granulatu gumowego SBR, warstwa dynamiczna ET o średniej grubości 35 mm mieszanina poliuretanu, granulatu gumowego SBR i żwiru, istniejąca warstwa asfaltobetonu z nawiertami kotwiącymi projektowane warstwy nawierzchni, istniejące warstwy podbudowy, f) ułożenie opaski o nawierzchni z kostki brukowej betonowej szer. 1 m oraz gr. 6 cm wraz z obrzeżami, g) ułożenie warstwy ok. 10 cm humusu wraz z obsianiem trawą w miejscu zdemontowanej nawierzchni asfaltobetonowej istniejących i projektowanych nawierzchni, 3 z przystosowaniem do

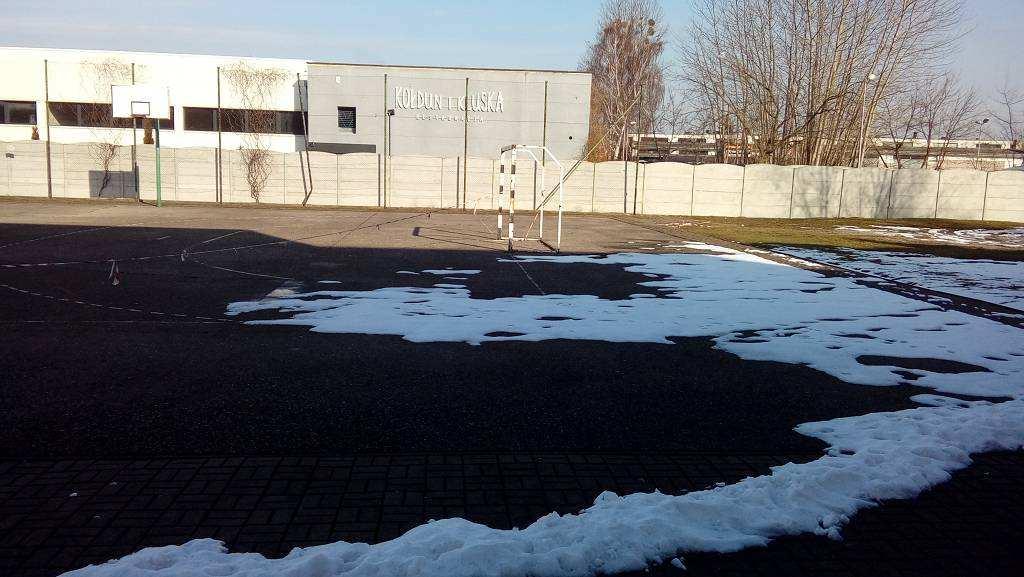

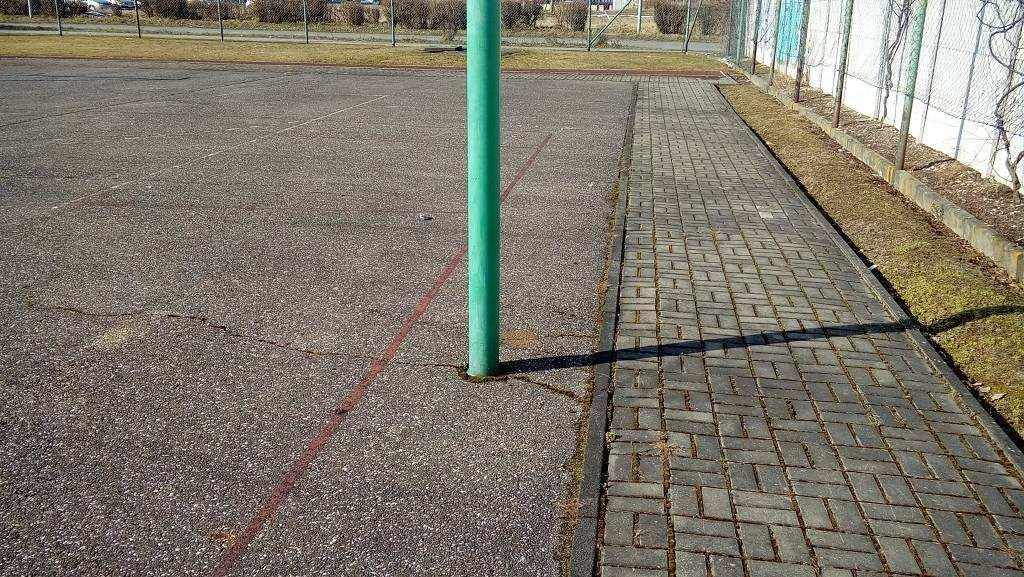

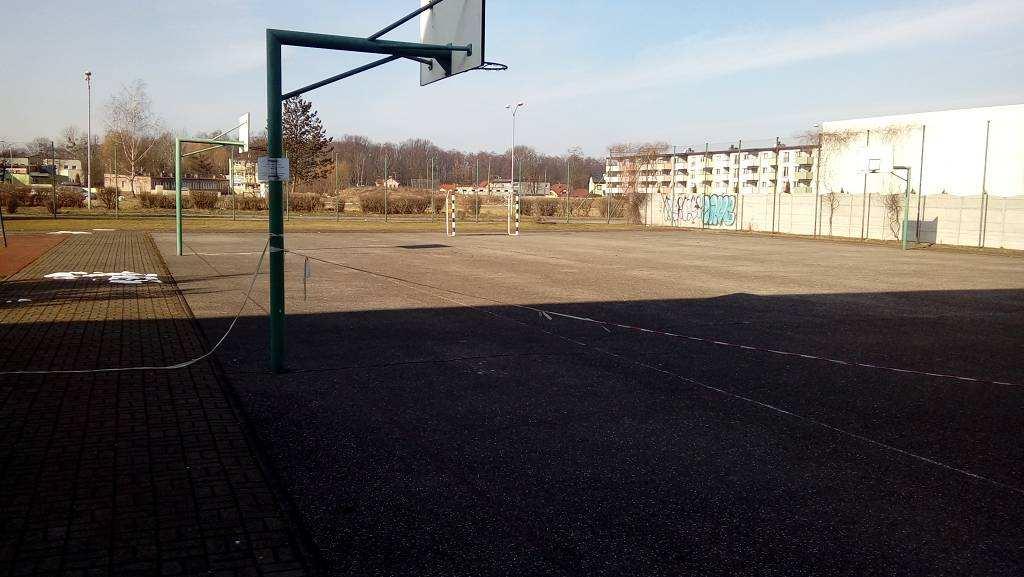

4 h) wyposażenie w sprzęt do siatkówki, mini piłki nożnej (bramki 2m x 3m) i dwóch zestawów do koszykówki). Zakres opracowanie musi spełniać wymagania następujących aktów prawnych: Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz.U j.t.) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U z późn. zm.) Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz.U z późn. zm.) Ustawa z dnia 12 grudnia 2003 r. o ogólnym bezpieczeństwie produktów (Dz.U j.t.) Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalnoużytkowego (Dz.U j.t.) 3. Dla Przeznaczenie w MPZP omawianego obszaru nie uchwalono miejscowego planu zagospodarowania przestrzennego. 4. Opis stanu istniejącego W chwili obecnej obszar przewidziany dla zadania stanowi asfaltobetonowe boisko oraz część istniejącego utwardzenia z kostki betonowej do przełożenia o łącznej pow. ok m2. Całość terenu jest ogrodzona. Poniżej dokumentacja zdjęciowa istniejącego boiska. 4

5 5

6 6

7 5. Warunki gruntowo wodne Warunki wodne. W trakcie wykonywania rozpoznania 3,5 m badań p.p.t., (luty nie 2018 r.) stwierdzono do maksymalnej występowania głębokości zwierciadła wody gruntowej, a jedynie nieznaczne zawilgocenia gruntów. Charakterystyka gruntów. Badania w pozwoliły profilu sklasyfikować litostratygraficznym grunty i występujące określić ich podstawowe właściwości fizykomechaniczne. Uogólnione wyniki tych badań zestawiono w zał. 3 do opracowania z badań geotechnicznych. Występujące w grunty są wartości mało zróżnicowane parametrów geotechnicznej pod względem geotechnicznych. zaliczono grunty o Do analizowanym rejonie litologii, nośności jednakowej podobnych oraz warstwy wartościach parametrów geotechnicznych: Warstwa Grunty geotechniczna I (grunty nasypowe i organiczne): nn, H. te stanowią podłoże słabonośne, na których nie należy posadawiać obiektu. Warstwa geotechniczna II (grunty spoiste): Gp, Gp/Pg. Grunty te występują w stanie plastycznym o uogólnionym I L =0,33. Warstwa geotechniczna IIa (grunty spoiste): Gp, Gp//Pg(+KO). Grunty te występują w stanie twardoplastycznym o uogólnionym I L =0,18. Warstwa geotechniczna IIb (grunty spoiste): Gp/Pg(+KO). Grunty te występują w stanie twardoplastycznym o uogólnionym I L =0,02. Warstwa geotechniczna IIc (grunty spoiste): Pg(+KO), Pg/Pr(+KO). Grunty te występują w stanie półzwartym o uogólnionym I L <0. Warstwa występują geotechniczna III (grunty niespoiste): w stanie średnio zagęszczonym o uogólnionym I D =0,53. 7 Ps. Grunty te

8 Warstwa geotechniczna IIIa (grunty niespoiste): Pr/Pg(+KO), Ps(+Pg). Grunty te występują w stanie zagęszczonym o uogólnionym I D =0, Opis stanu projektowanego Remont boiska wielofunkcyjnego. Boisko o nawierzchni poliuretanowej, w zakres którego wchodzi: a) demontaż istniejącej nawierzchni asfaltobetonowej o pow. ok. 595 m2 wraz z wywozem i utylizacją oraz elementami wyposażenia Przed przystąpieniem do właściwych robót należy usunąć istniejącą nawierzchnię asfaltobetonową gr. ~10cm wraz z podbudową na głębokość 10 cm tak aby nawieziona później warstwa humusu miała grubość ok. 20 cm. Przed przystąpieniem do robót rozbiórkowych należy wykonać niezbędne zabezpieczenia i oznakowania prowadzonych robót, umieścić tablice ostrzegawcze. Na powierzchni ok. 800 m2 (powierzchnia projektowanej nawierzchni poliuretanowej) należy wykonać nawiercenia otworów fi 50 (siatka 0,5 x 0,5 m). Pracownicy wykonujący prace rozbiórkowe muszą być zapoznani z technologią i harmonogramem prowadzenia robót, wyposażeni w odpowiednią odzież ochronną oraz sprzęt zabezpieczający, zgodnie z wymogami bhp. Przed przystąpieniem do robót rozbiórkowych należy odłączyć od zasilania wszelkie instalacje przebiegające przez obszar rozbiórek, zabezpieczyć teren budowy, wykonać dojazd na teren rozbiórki, wyznaczyć miejsca gromadzenia materiałów porozbiórkowych. Po zakończeniu robót przygotowawczych można przystąpić do niwelacji terenu. Spadki podłużne oraz poprzeczne należy wyprofilować tak aby rzędne odpowiadały rzędnym pokazanym na planie zagospodarowania terenu oraz na przekrojach podłużnych i poprzecznych. b) wykonanie boiska o wym. 40 m x 20 m o nawierzchni poliuretanowej nieprzepuszczalnej dla wody o następującym przekroju: warstwa użytkowa gr. 23 mm mieszanina poliuretanu i granulatu gumowego EPDM w kolorze czerwonym, wykonana w formie natrysku, warstwa nośna gr mm mieszanina poliuretanu i granulatu gumowego SBR, warstwa dynamiczna ET o średniej grubości poliuretanu, granulatu gumowego SBR i żwiru, 8 35 mm mieszanina

9 o następujących parametrach: Wytrzymałość na rozciąganie 0,60 Mpa Wydłużenie przy zerwaniu 25 % Wytrzymałość na rozdzieranie 25 N Ścieralność 0,09 mm Nasiąkliwość wodą < 0,14 % Przyczepność do: asfaltobetonu 0,50 MPa Tłumienie siły 40 % Dopuszcza się nawierzchnię o parametrach lepszych lub gorszych o max. 10%. Nawierzchnia musi posiadać certyfikat IAAF Product Certificate Nr S lub świadectwo sprawdzenia PZLA, a także badanie potwierdzające zgodność z normą PNEN 14877:2014, badania potwierdzające spełnienie normy DIN :2014 na zawartość pierwiastków metali ciężkich, rekomendacja techniczna RT ITB1163/2011, atest higieniczny PZH. Nawierzchnię należy stosować oraz montować ściśle według wytycznych producenta wybranego materiału z zachowaniem jego wszelkich zaleceń. W celu sprawnego odprowadzenia wód opadowych z nawierzchni boiska wielofunkcyjnego zastosowano spadek poprzeczny 0,5% zgodnie z planem zagospodarowania terenu. Wody opadowe z powierzchni płyty boiska zostaną odprowadzone w sąsiadujący teren zielony. c) ułożenie opaski o nawierzchni z kostki brukowej betonowej gr. 6 cm i szer. 1 m wraz z obrzeżami, d) ułożenie warstwy 20 cm humusu wraz zdemontowanej nawierzchni asfaltobetonowej 9 z obsianiem trawą w miejscu

10 Charakterystyczne parametry: Nawierzchnia poliuretanowa (łącznie): 800 m2 Powierzchnia nowej naw. z kostki brukowej: 70 m2 Powierzchnia naw. z kostki brukowej do przełożenia: 131 m2 Powierzchnia trawiasta do ułożenia z rolki: 470 m2 Odwodnienie Odprowadzenie wód powierzchniowych będzie się odbywało jak dotychczas powierzchniowo z oprowadzeniem wody w teren zielony. Wyposażenie boiska Boisko należy wyposażyć w sprzęt do siatkówki, mini piłki nożnej/ręcznej (bramki 2m x 3m) i w dwa zestawy do koszykówki. Sprzęt do koszykówki Zestaw do koszykówki, dwusłupowy słupy z profilu 100x100x3, przeznaczony do gry na otwartej przestrzeni, całość konstrukcji cynkowana ogniowo, wyposażony w tablicę epoksydową o wymiarach 105 x 180 cm z obręczą cynkowaną i siatką łańcuchową. Konstrukcja umożliwiająca ustalenie kosza na dowolnej wysokości, mocowanie na stałe do podłoża, posiada certyfikat bezpieczeństwa "B". Sprzęt do mini piłki nożnej/ręcznej 2 sztuki bramki do mini piłki nożnej 3 x 2 m, profil aluminiowy 120/100 mm, z łukami składanymi, mocowane w tulejach osadzonych w podłożu, siatka do bramki do piłki siatkowej turniejowa 3 x 2 m grubość splotu 3,54 mm. Zestaw do siatkówki Słupki do siatkówki stalowe, wykonane ze specjalnego profilu stalowego 80x80 mm, mocowane w tulejach osadzanych w podłożu. Uniwersalne słupki umożliwiające zawieszanie siatki na wysokości cm, pod dowolnym kątem. Słupki wykonane z profilu stalowego o przekroju kwadratowym 80x80x2 mm gat. S235, całość konstrukcji słupków cynkowana ogniowo, śruba naciągu siatki osłonięta profilem aluminiowym, mechanizm wyposażony w podkładki teflonowe, zapobiegające tarciu pomiędzy stalowymi częściami słupków. Siatka do siatkówki bezwęzłowa, wykonana z polipropylenu, grubość sznurka 3 mm, kolor biały. 10

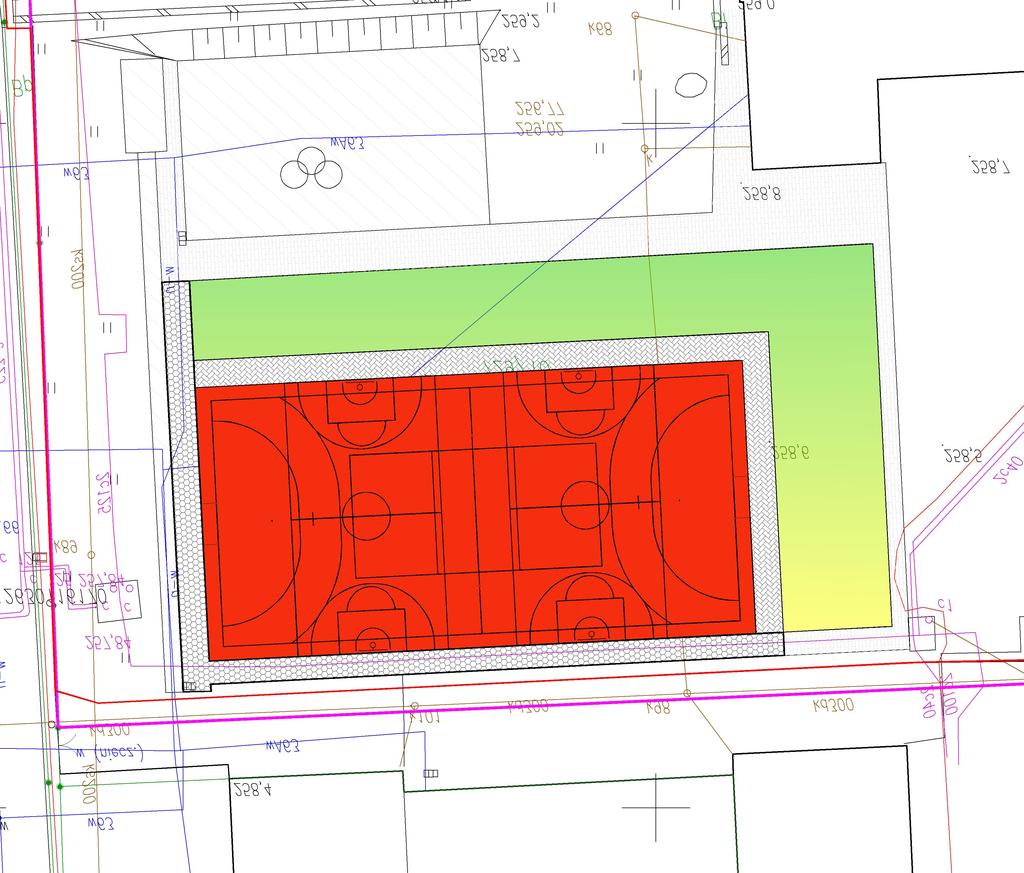

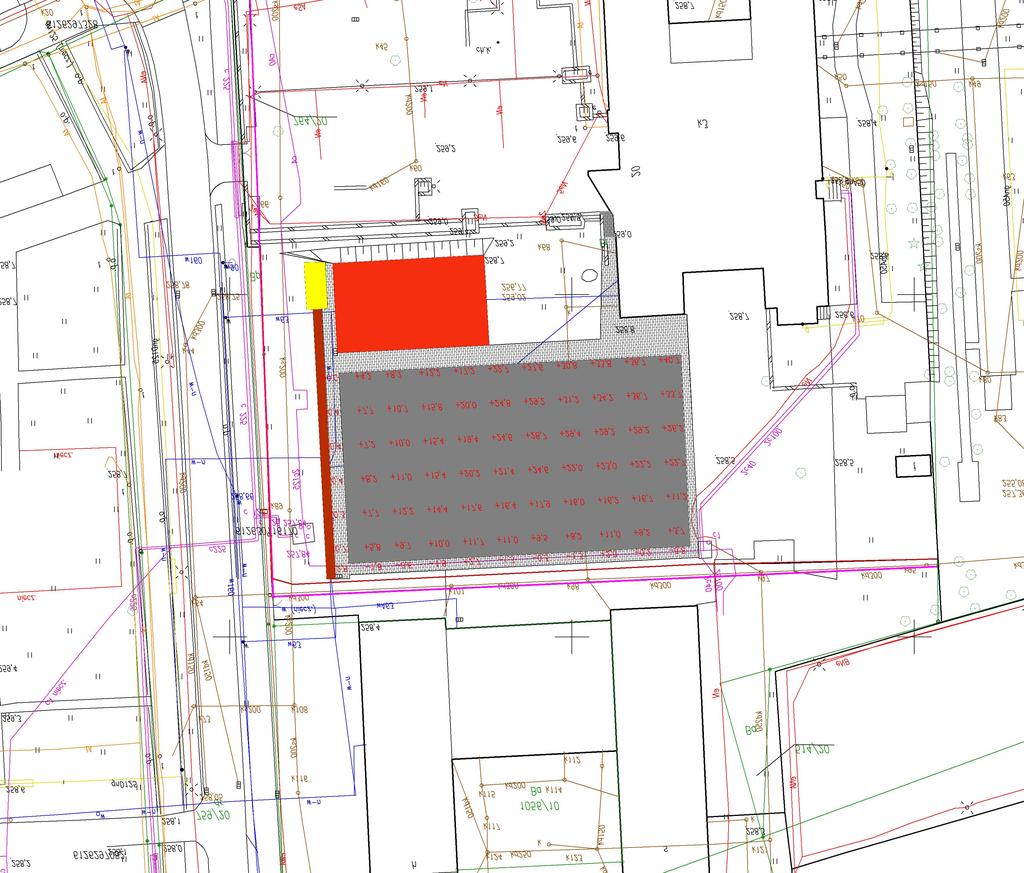

11 7. Dla Uzbrojenie terenu projektowanego zakresu robót nie występuje kolizja z istniejącym uzbrojeniem. 8. Warunki ogólne i BHP Roboty winny być prowadzone przez osobę uprawnioną, zgodnie z projektem, prawem budowlanym i sztuką budowlaną. Teren budowy powinien zostać należycie zabezpieczony i oznakowany przed dostępem osób niepożądanych. Wykonać pomiar geodezyjny powykonawczy z naniesieniem na zasoby geodezyjne. 9. Załączniki Uprawnienia projektowe Zaświadczenie o przynależności do Polskiej Izby Inżynierów Budownictwa Oświadczenie projektanta Mapa zasadnicza Część rysunkowa: A/1 Plan zagospodarowania terenu (istniejący), A/2 Plan zagospodarowania terenu (projektowany), A/3 Rozmieszczenie linii boiska, A/4 Przekrój AA. 11

12 Uprawnienia projektowe 12

13 Zaświadczenie o przynależności Inżynierów Budownictwa 13 do Polskiej Izby

14 Oświadczenie projektanta Zgodnie z art. 20 ust.4 Prawa budowlanego (tj. Dz. U. z 2013r., poz z póź. zm.) niniejszym oświadczam, że: PROJEKT BUDOWLANOWYKONAWCZY Remont boiska wielofunkcyjnego przy Zespole Szkół nr 1 im. Gustawa Morcinka przy ul. Wejchertów w Tychach został wykonany zgodnie z wymaganiami ustawy, przepisami oraz zasadami wiedzy technicznej (art. 20 pkt. 4 Prawo przepisami budowlane ustawy z dnia 7 lipca 1994 roku z późń. zmianami brzmienie technicznobudowlanymi od oraz 1 stycznia 2013), obowiązującymi obowiązującymi Polskimi Normami zostaje wydany w stanie kompletnym w celu jakiemu ma służyć. mgr inż. Marcin Laszczak, upr. nr11/11; wpisany na listę członków Śląskiej Okręgowej Izby Inżynierów Budownictwa pod numerem: SLK/BO/7448/11 UWAGA: WSZYSTKIE PRACE BUDOWLANE NALEŻY WYKONAĆ ZGODNIE ZE SZTUKĄ BUDOWLANĄ I OBOWIĄZUJĄCYMI PRZEPISAMI PRAWA. WSZYSTKIE ZASTOSOWANE MATERIAŁY MUSZĄ POSIADAĆ ODPOWIEDNIE ATESTY I DOPUSZCZENIA. WSZELKIE WĄTPLIWOŚCI NALEŻY KONSULTOWAĆ Z PROJEKTANTEM. NINIEJSZE OPRACOWANIE PRZEZNACZONE JEST WYŁĄCZNIE DO UŻYTKU INWESTORA. ZASTOSOWANE ROZWIĄZANIA TECHNICZNE ORAZ AUTORSKIE PRAWA MAJĄTKOWE DOTYCZĄCE OPRACOWANIA SĄ ZASTRZEŻONE. ŻADNA CZĘŚĆ TEJ DOKUMENTACJI NIE MOŻE BYĆ POWIELANA ANI ROZPOWSZECHNIANA ZA POMOCĄ URZĄDZEŃ ELEKTRONICZNYCH, MECHANICZNYCH, KOPIUJĄCYCH, NAGRYWAJĄCYCH I INNYCH BEZ UPRZEDNIEGO WYRAŻENIA ZGODY AUTORÓW. 14 i
