1 ST Prace wykończeniowe dotyczące robót zewnętrznych. ST Wymagania dotyczące wykonania i ułoŝenia nawierzchni typu poliuretan na boisku wielofunkcyjnym i tartanowej bieŝni 2 torowej ze skocznią w dal z malowaniem linii. Numery pozycji - Słownik Zamówień Publicznych: Roboty budowlane w zakresie budowy boisk sportowych WSTĘP 1.1. Przedmiot ST Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące wykonania, ułoŝenia i odbioru robót związanych z wykonaniem nawierzchni z poliuretanowej w kolorze zielonym. Nawierzchnia dwuskładnikowa z pigmentowym środkiem wiąŝącym, na bazie Ŝywic poliuretanowych, wykonana metodą natryskową. Utwardzenie przez wchłanianie wilgoci z powietrza. Strukturalna powłoka natryskowa połączona z granulatem gumowym powinna tworzyć wysoko elastyczną, wodoprzepuszczalną i wytrzymałą nawierzchnię sportową na której zostaną namalowane linie do gry w piłę noŝną, do gry w piłkę ręczna, do gry w siatkówkę, dwa do gry w mini siatkówkę oraz dwa pola do gry w koszykówkę, na boisku przy Szkole podstawowej nr 33 przy ulicy Łagodnej w Bielsku- Białej. Nawierzchnia bieŝni typ tartan, posiadająca trójwarstwową nawierzchnię. Pierwsze dwie warstwy wypełnione granulatem gumowym 1-4 mm, trzecia, zewnętrzna wykonana na bazie granulatu EPDM 1 4 mm, Całkowita grubość systemu wynosi około 13 mm. Projektant dopuszcza zastosowanie nawierzchni poliuretanowej, jak na boisku, po uzyskaniu zgody inwestora i uŝytkownika Zakres stosowania ST Specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych ST Specyfikacja obejmuje wykonanie prac wykończeniowych związanych z montaŝem nawierzchni poliuretanowej o grubości min 13 mm na powierzchni boiska i 7 mm na powierzchni bieŝni oraz wyznaczeniem linii zgodnie z dokumentacja projektową Określenia podstawowe Określenia podstawowe podane w niniejszej ST, są zgodne z obowiązującymi odpowiednimi normami i określeniami zawartymi w ST Ogólna Specyfikacja Techniczna Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w ST Ogólna Specyfikacja Techniczna. Wykonawca robót jest odpowiedzialny za jakość ich wykonania, zgodność z dokumentacją projektową, specyfikacją techniczną i poleceniami Inspektora nadzoru. 2. Materiały Materiały uŝyte do wykonania robót budowlanych powinny spełniać warunki określone w odpowiednich normach przedmiotowych, w przypadku braku normy powinny odpowiadać warunkom technicznym wytwórni lub innym umownym warunkom. Do wykonania robót budowlanych, naleŝy stosować materiały zgodnie z dokumentacją projektową, opisem technicznym i rysunkami. Materiały: - Nawierzchnia poliuretanowa dwuskładnikowa z pigmentowym środkiem wiąŝącym, na bazie Ŝywic poliuretanowych, wykonana metodą natryskową. Utwardzenie przez wchłanianie wilgoci z powietrza. Strukturalna powłoka natryskowa połączona z granulatem gumowym

2 powinna tworzyć wysoko elastyczną, wodoprzepuszczalną i wytrzymałą nawierzchnię sportową. Właściwości zastosowanego materiału winne mieć następujące minimalne parametry techniczne: Gęstość (23 C) g/cm 2 składnik A 1,17 składnik B 1,08 mieszanina 1,09 Lepkość (23 C) mpas składnik A 500 ±100 składnik B 3500 ±500 mieszanina 1200 ±500 - Nawierzchnia tartanowa jest zestawem materiałów na bazie Ŝywic poliuretanowych, słuŝącym do wykonania elastycznych, wielowarstwowych nawierzchni sportowych. Nawierzchnia tartanowa jest wykonana na bazie wylewki poliuretanowej o wysokiej odporności na zmienne warunki atmosferyczne, w tym niskie temperatury i promieniowanie OV. Optymalne warunki posiada zastosowana nawierzchnia trójwarstwowa, będąca typową nawierzchnią lekkoatletyczną. 3.Sprzęt Ogólne wymagania dotyczące sprzętu podano w ST Ogólna Specyfikacja Techniczna. 4. Transport Transport, zgodnie z warunkami ogólnymi ST Ogólna Specyfikacja Techniczna. Proponuje się uŝyć następujących środków transportu: samochód dostawczy; 5.Ogólne warunki wykonywania robót 5.1.Ogólne wymagania dotyczące robót podano w ST Ogólna Specyfikacja Techniczna Do wykonania montaŝu naleŝy przystąpić po wykonaniu podbudowy W celu wykonania montaŝu, naleŝy wykonać następujące prace: wykonanie podbudowy/ilość zgodna z przedmiarem/ - m2; 6. Kontrola jakości robót 6.1. Ogólne zasady kontroli jakości. Ogólne zasady kontroli jakości robót, podano w ST Ogólna Specyfikacja Techniczna Kontrola jakości materiałów. Wszystkie materiały do wykonania robót muszą odpowiadać wymaganiom dokumentacji projektowej i specyfikacji technicznej oraz posiadać świadectwa jakości producenta i uzyskać akceptację inspektora nadzoru Kontrola jakości robót. Kontroli podlega: zgodność z dokumentacją techniczną miejsc montaŝu; trwałość montaŝu; wygląd zewnętrzny zamontowanych elementów; liniowość zamontowanych elementów; Jednostką obmiaru jest: m2 montaŝu nawierzchni. 8. Odbiór robót Ogólne zasady odbioru robót, podano w ST Ogólna Specyfikacja Techniczna. Odbioru robót naleŝy dokonać zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano-MontaŜowych, Kartą Producenta elementów nawierzchni trawiastej oraz dok. techniczną. Przy wykonywaniu robót niezbędny jest systematyczny nadzór prowadzony przez wykonawcę a takŝe nadzór inwestorski i autorski. Częściowe odbiory robót polegają na sprawdzeniu, czy poszczególne etapy robót zostały wykonane wg projektu technicznego. Odbioru robót powinien dokonać inspektor nadzoru inwestorskiego, przy udziale przedstawiciela wykonawcy robót.

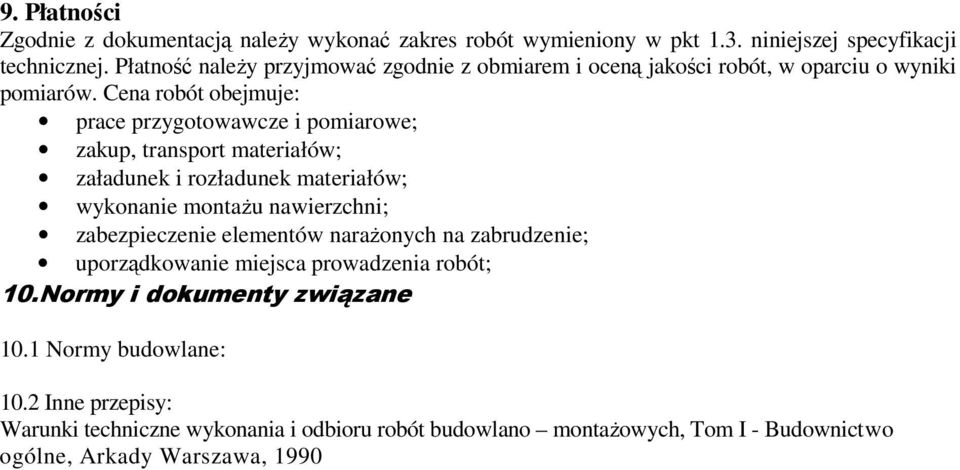

3 9. Płatności Zgodnie z dokumentacją naleŝy wykonać zakres robót wymieniony w pkt 1.3. niniejszej specyfikacji technicznej. Płatność naleŝy przyjmować zgodnie z obmiarem i oceną jakości robót, w oparciu o wyniki pomiarów. Cena robót obejmuje: prace przygotowawcze i pomiarowe; zakup, transport materiałów; załadunek i rozładunek materiałów; wykonanie montaŝu nawierzchni; zabezpieczenie elementów naraŝonych na zabrudzenie; uporządkowanie miejsca prowadzenia robót; 10.Normy i dokumenty związane 10.1 Normy budowlane: 10.2 Inne przepisy: Warunki techniczne wykonania i odbioru robót budowlano montaŝowych, Tom I - Budownictwo ogólne, Arkady Warszawa, 1990

4 ST Prace wykończeniowe dotyczące robót zewnętrznych. ST MontaŜ urządzeń sportowych. Numery pozycji - Słownik Zamówień Publicznych: Roboty budowlane w zakresie budowy boisk sportowych WSTĘP 1.1. Przedmiot ST Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru robót związanych z montaŝem urządzeń sportowych, na terenie kompleksu sportowego obejmującego boisko wielofunkcyjnego oraz bieŝni 2 torowej na 60 metrów ze skocznią w dal, przy Szkole Podstawowej nr 33 w Bielsku-Białej przy ulicy Łagodnej Zakres stosowania ST Specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych ST Specyfikacja obejmuje wykonanie prac wykończeniowych związanych z montaŝem urządzeń sportowych zgodnie z dokumentacja projektową Określenia podstawowe Określenia podstawowe podane w niniejszej ST, są zgodne z obowiązującymi odpowiednimi normami i określeniami zawartymi w ST Ogólna Specyfikacja Techniczna Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w ST Ogólna Specyfikacja Techniczna. Wykonawca robót jest odpowiedzialny za jakość ich wykonania, zgodność z dokumentacją projektową, specyfikacją techniczną i poleceniami Inspektora nadzoru. 2. Materiały Materiały uŝyte do wykonania robót budowlanych powinny spełniać warunki określone w odpowiednich normach przedmiotowych, w przypadku braku normy powinny odpowiadać warunkom technicznym wytwórni lub innym umownym warunkom. Do wykonania robót budowlanych, naleŝy stosować materiały zgodnie z dokumentacją projektową, opisem technicznym i rysunkami. Materiały: - bramki do piłki ręcznej osadzone w tulejach, profil aluminiowy anodowany malowany proszkowo wraz z siatkami, tuleje zakotwione w fundamencie betonowym (wg zaleceń dostawcy) - zestawy słupków do siatkówki osadzony w tulejach wraz z siatką, tuleje zakotwione w fundamencie betonowym (wg zaleceń dostawcy) - stojaki do gry w koszykówkę na wysięgniku dwusłupowym o wysięgu 2,20 m, wraz z tablicą oraz obręczą i siatką łańcuchową ( stal ocynkowana ), osadzone w tulejach zakotwionych w fundamencie betonowym, (wg zaleceń dostawcy) - montaŝ siatki piłkołapu z włókna polipropylenowego, oczko 12*12 cm, kolor zielony; - montaŝ skrzyni aluminiowej dla skoczni w dal wra z pokrywą i deską do odbicia. 3.Sprzęt Ogólne wymagania dotyczące sprzętu podano w ST Ogólna Specyfikacja Techniczna. 4. Transport Transport, zgodnie z warunkami ogólnymi ST Ogólna Specyfikacja Techniczna. Proponuje się uŝyć następujących środków transportu:

5 samochód dostawczy; 5.Ogólne warunki wykonywania robót 5.1.Ogólne wymagania dotyczące robót podano w ST Ogólna Specyfikacja Techniczna Do wykonania montaŝu naleŝy przystąpić po wykonaniu podbudowy oraz wszystkich prac przygotowawczych W celu wykonania montaŝu, naleŝy wykonać następujące prace: wykonanie montaŝu urządzeń sportowych/ilość zgodna z przedmiarem/ - kpl; montaŝ siatki piłkołapu zgodna z przedmiarem/ - m2; 6. Kontrola jakości robót 6.1. Ogólne zasady kontroli jakości. Ogólne zasady kontroli jakości robót, podano w ST Ogólna Specyfikacja Techniczna Kontrola jakości materiałów. Wszystkie materiały do wykonania robót muszą odpowiadać wymaganiom dokumentacji projektowej i specyfikacji technicznej oraz posiadać świadectwa jakości producenta i uzyskać akceptację inspektora nadzoru Kontrola jakości robót. Kontroli podlega: zgodność z dokumentacją techniczną miejsc montaŝu; trwałość montaŝu; wygląd zewnętrzny zamontowanych elementów; liniowość zamontowanych elementów; Jednostką obmiaru jest: m2 montaŝu siatki piłkołapu. Kpl montaŝu urządzeń sportowych; 8. Odbiór robót Ogólne zasady odbioru robót, podano w ST Ogólna Specyfikacja Techniczna. Odbioru robót naleŝy dokonać zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano-MontaŜowych, Kartą Producenta elementów nawierzchni trawiastej oraz dok. techniczną. Przy wykonywaniu robót niezbędny jest systematyczny nadzór prowadzony przez wykonawcę a takŝe nadzór inwestorski i autorski. Częściowe odbiory robót polegają na sprawdzeniu, czy poszczególne etapy robót zostały wykonane wg projektu technicznego. Odbioru robót powinien dokonać inspektor nadzoru inwestorskiego, przy udziale przedstawiciela wykonawcy robót. 9. Płatności Zgodnie z dokumentacją naleŝy wykonać zakres robót wymieniony w pkt 1.3. niniejszej specyfikacji technicznej. Płatność naleŝy przyjmować zgodnie z obmiarem i oceną jakości robót, w oparciu o wyniki pomiarów. Cena robót obejmuje: prace przygotowawcze i pomiarowe; zakup, transport materiałów; załadunek i rozładunek materiałów; wykonanie montaŝu urządzeń sportowych; zabezpieczenie elementów naraŝonych na zabrudzenie; uporządkowanie miejsca prowadzenia robót; 10.Normy i dokumenty związane
