1 Licencja SEE Electrical Expert zabezpieczona programowo V4R3

2 COPYRIGHT IGE+XAO Wszelkie prawa zastrzeżone. Nieautoryzowane rozpowszechnianie całości lub fragmentu niniejszej publikacji w jakiejkolwiek postaci jest zabronione. Wykonywanie kopii metodą kserograficzną, fotograficzną a także kopiowanie na nośniku filmowym, magnetycznym lub innym powoduje naruszenie praw autorskich niniejszej publikacji Kraków, 2018 r.

3 ZAWARTOŚĆ A LICENCJA ZABEZPIECZONA PROGRAMOWO... 5 A.1. APLIKACJA INTERNETOWA... 5 A.1.1. Konfiguracja programu do zabezpieczenia kluczem internetowym... 6 A.1.2. Zwolnienie licencji internetowej A.2. APLIKACJA LOKALNA A.2.1. Instalacja serwera licencji A.2.2. Aplikacja lokalna A.2.3. Wypożyczenie licencji z aplikacji lokalnej B OBSŁUGA SERWERA LICENCJI LOKALNEJ B.1.1. Przeniesienie serwera B.1.2. Zmiana pliku licencji lokalnej B.1.3. Aktualizacja serwera licencji B.1.4. Plik log B.1.5. Praca ze zdalnego pulpitu C UŻYTKOWANIE WERSJI V4R3 I WERSJI POPRZEDNICH C.1.1. Wspólna licencja C.1.2. Weryfikacja licencji Zawartość Strona 3

4

5 A. LICENCJA ZABEZPIECZONA PROGRAMOWO Istotne zanim przystąpisz do instalacja SEE Electrical Expert. Jeśli system operacyjny windows ma wdrożone zarządzanie profilami Administratora oraz Użytkowników, to wyróżnić trzeba dwie procedury instalacji i licencjonowania: Aplikacja musi być zainstalowana na uprawnieniach Administratora. Użytkownik musi mieć prawa do wypełnienia i zapisu w oknach programu Konfiguracja SEE Electrical Expert. Jeśli użytkownik loguje się jako Użytkownik z ograniczonymi uprawnieniami, to prawa do pełnego dostępu lub prawa do edytowania głównego katalogu i wszystkich podkatalogów SEE Electrical Expert muszą zostać nadane przez Administratora. Użytkownik powinien otrzymać prawa Administratora na czas instalacji programu. Prawa te mogą zostać usunięte po zainstalowaniu oraz skonfigurowaniu zabezpieczenia do licencji. Jeśli używany jest system operacyjny Windows Home, nie jest możliwe zwiększenie praw dla użytkowników z ograniczonym dostępem w folderach. W tym przypadku zalecane jest zainstalowanie programu w folderze Dokumenty publiczne, ponieważ nawet użytkownicy z ograniczonym dostępem mają uprawnienia do tego folderu. A.1. APLIKACJA INTERNETOWA Ten sposób zabezpieczenia licencji programowo (softlock) wymaga zainstalowania SEE Electrical Expert oraz połączenia z Internetem w trakcie procedury pobierania licencji. Jeśli dostęp do Internetu jest ograniczony to może uniemożliwić prawidłowe otrzymanie licencji. Wskazówka: Korzystanie z oprogramowania jest dozwolone wyłącznie w ramach umowy i/lub umów licencyjnych (wyświetlanych podczas instalacji). Komputer, na który pobieramy licencję jest identyfikowany w trakcie procedury rejestracji w formie unikalnego cyfrowo-znakowego ciągu zależnego zarówno od sprzętu jak i systemu operacyjnego. Do rejestracji konieczne jest użycie otrzymanych numeru seryjnego i hasła. Ten sposób zabezpieczenia licencji pozwala na jej przenoszenie, pomiędzy komputerami użytkownika (na przykład ze stacjonarnej stacji roboczej typu desktop na przenośny laptop) poprzez zwolnienie i ponowne pobranie jednego egzemplarza licencji. Uwaga: Procedura zwolnienia licencji internetowej musi poprzedzać następujące zmiany w oprogramowaniu i sprzęcie: A. Licencja zabezpieczona programowo Strona 5

6 Deinstalacja programu SEE Electrical Expert, Instalacja aktualizacji do nowej wersji SEE Electrical Expert, Usunięcie profilu użytkownika windows, Reinstalacja systemu operacyjnego, Wymiana dysku twardego. Jeśli instalujemy kolejną wersję programu to licencja dla niej również musi zostać pobrana. Ważne: W ofercie sprzedaży i w kontrakcie określone są ograniczenia użycia zabezpieczenia licencji. Ograniczone może być samodzielne zwolnienie licencji. Ograniczone może być pobieranie licencji poza krajem jej zakupu. Ograniczony może być okres dostępności licencji. W pierwszym przypadku licencja jest pobierana jednokrotnie i nie może być zwolniona przez użytkownika. Użytkownik musi zgłosić zamiar wykonania operacji wyszczególnionej powyżej i otrzymać jednorazową zgodę na zwolnienie licencji. Jeśli licencja jest ograniczona zasięgiem do kraju, w którym została zamówiona to aby używać oprogramowania za granicą, należy pobrać licencję na określony komputer przenośny przed podróżą. Do momentu zwolnienia ta licencja może być swobodnie używana za granicą. Ograniczenie okresu trwania licencji dotyczy stanu przed zakupem programu, oprogramowanie jest dostarczone na próbę. Program wyświetla komunikat o nadchodzącym terminie wygaśnięcia po uruchomieniu i umożliwia podjęcie stosownej akcji. Po pobraniu licencji i zarejestrowaniu w bazie danych użytkowników SEE Electrical Expert jest użytkowany w zakresie obejmowanym zakupioną licencja w czasie nieograniczonym. Użytkownikom rozpoczynającym pracę, zalecane jest zapoznanie się z podręcznikiem Pierwsze kroki. A.1.1. KONFIGURACJA PROGRAMU DO ZABEZPIECZENIA KLUCZEM INTERNETOWYM Do pobrania licencji internetowej i rejestracji komputera w bazie danych użytkowników służy program Konfiguracja SEE Electrical Expert. Program zainstalowany standardowo znajduje się w folderze C:\Program Files (x86)\ige+xao\see Electrical Expert V4R3\4.8\SEE_Soft\Exe\SEEConfig.exe. Uruchomić program należy bezpośrednio po zakończeniu instalacji. Istnieje możliwość uruchomienia go samoczynnie po wyświetleniu ostatniego dialogu (ilustracja strona 6). Skrót do uruchomienia konfiguracji to menu Start Wszystkie programy IGE+XAO SEE Electrical V4R3 4.8 Konfiguracja SEE Electrical Expert 6 Strona A. Licencja zabezpieczona programowo

7 A. Licencja zabezpieczona programowo Strona 7

8 Pierwszy dialog konfiguracji wyświetlony po jej uruchomieniu nie służy do wyboru zabezpieczenia programu dlatego odszukujemy po lewej przycisk Bezpieczeństwo. Po rozwinięciu listy zawierającej ikony wybieramy poniższą Sposób zabezpieczenia programu. Po naciśnięciu na ikonę zmienia się wygląd okna. Standardowo jako metoda zabezpieczenia jest ustawione Klucz zabezpieczający lokalny Hasp. Do wybrania sposobu zabezpieczenia służy lista rozwijana tak jak przedstawia ilustracja poniżej. Wyszukujemy na liście i wybieramy sposób Aplikacja internetowa. Po kliknięciu na listę dialog ponownie się zmienia i pojawia się ramka Parametry. Ramka zawiera dane określane samoczynnie przez program i niedostępne do edycji, a są to: Nazwa serwera pokazuje adres, z którym łaczy się program w celu rejestracji Port wyświetla numer portu do komunikacji Numer seryjny komputera ID wyświetla ciąg znaków identyfikujący komputer Kolejne trzy parametry wypełnia użytkownik, a są to: 8 Strona A. Licencja zabezpieczona programowo

9 Numer seryjny ośmioznakowy identyfikator licencji dostarczony przez IGE+XAO Hasło poufne hasło zabezpieczające nieuprawniony dostęp do licencji adres poczty elektronicznej użytkownika do kontaktu Przykładowy wygląd wypełnionych parametrów jest następujący: Wygląd dialogu z wypełnionymi danymi Po wypełnieniu danych należy pobrać licencję. Po kliknięciu na przycisk Zarządzanie modułami zostaje wyświetlone okno z listą modułów składowych licencji. Wyjściowo wszystkie moduły mają status Dostępne. Naciskamy na przycisk Pobierz. Po uzyskaniu połączenia z serwerem wyświetlona lista się aktualizuje i dostępne moduły są opisane stanem Pobrany. Wygląd okna po pobraniu przedstawia ilustracja na stronie 9. Przycisk Zwolnij stosujemy gdy chcemy zmienić sposób licencjonowania programu lub zrezygnować z używania licencji jak to jest opisane w dalszej części. A. Licencja zabezpieczona programowo Strona 9

10 Zamykamy okno Zarządzanie modułami krzyżem w górnym prawym roku okna. W następnej kolejności klikamy przycisk Narzędzia i wybieramy z listy. Testuj połączenie procedura sprawdzającą czy system zabezpieczenia jest aktywny. Po zakończeniu program wyświetla komunikat Lub w przypadku niepowodzenia komunikat 10 Strona A. Licencja zabezpieczona programowo

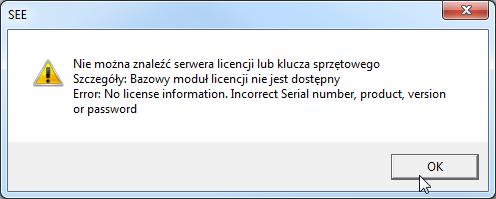

11 W tym przypadku komunikatu o błędzie informuje, że licencja nie została jeszcze pobrana. Przed zamknięciem programu konfiguracji SEE Electrical Expert należy obowiązkowo nacisnąć na przycisk Zapisz. Po zamknięciu konfiguracji program SEE Electrical Expert jest przygotowany do pracy. Uruchamiamy program korzystając z ikony na pulpicie lub skrótu z menu Start. Jeśli po uruchomieniu otrzymamy komunikat jak przedstawiono poniżej to należy go interpretować jako informację o tym, że licencja została zwolniona i należy ją pobrać. Ważne: W sieciach z dostępem do Internetu za pośrednictwem serwera proxy należy przed pobraniem licencji wypełnić ustawienia serwera. O dostarczenie danych do tego dialogu należy się zwrócić do administratora sieci. Dialog wyświetla przycisk Ustawienia serwera proxy. A. Licencja zabezpieczona programowo Strona 11

12 Dane wprowadzane do dialogu są opisane w pomocy Microsoft na stronie Zawartość można wypełniać po zaznaczeniu opcji: Użyj ustawień serwera proxy do wprowadzenia są wtedy adres serwera proxy i port. Użyj autoryzacji serwera proxy do wprowadzenia są login oraz hasło. Nie używaj serwera proxy dla następujących adresów: do wprowadzenia jest lista adresów z sieci lokalnej nie wymagajacych pośrednictwa serwera proxy. Adresy na liście rozdziela znak średnika. Zatwierdzenie ustawień po przyciśnięciu na OK. A.1.2. ZWOLNIENIE LICENCJI INTERNETOWEJ Przesłanki do zwolnienia licencji internetowej zostały przedstawione w A.1. Podstawową jest przeniesienie użytkowania licencji pomiędzy komputerami z zainstalowanym programem SEE Electrical Expert. Może to mieć miejsce w przypadku czasowego używania jednej licencji w oddzielnych miejscach pracy. Pozostałe przesłanki to: uaktualnienie wersji programu, rozszerzenie licencji, zmiana licencji, odinstalowanie programu, dodanie nowego użytkownika systemu, instalacja nowego systemu operacyjnego, wymiana dysku itd. Uruchamiamy konfigurację programu 12 Strona A. Licencja zabezpieczona programowo

13 Skrót do uruchomienia konfiguracji to menu Start Wszystkie programy IGE+XAO SEE Electrical V4R3 4.8 Konfiguracja SEE Electrical Expert Po wyświetleniu dialogu wskazujemy na przycisk Bezpieczeństwo Uwaga: Należy z uwagą przeczytać zawartość dialogu Sposób zabezpieczenia programu przed przystąpieniem do zwalniania licencji. Kontrakt zakupu programu może zawierać więcej niż jedną licencję i wtedy należy wypełnić dialog właściwym numerem licencji i hasłem. Jeśli kontrakt nie pozwala użytkownikowi na zwolnienie licencji to przed wykonaniem przeniesienia jej na inny komputer to należy się zwrócić do serwisu technicznego celem udostępnienia takiej możliwości na jedną operację. Wybieramy polecenie Zarządzanie licencjami w ostatnim wierszu w ramce Parametry Po wyświetleniu okna powinno ono zawierać listę licencjonowanych modułów wyświetlone na tle zielonym. Przycisk Zwolnienij wszystko uruchamia połączenie z i po przeprowadzeniu transakcji okno jest odświeżone, a moduły mają status Dostępne. Zamykamy okno Zarządzanie licencjami krzyżem w górnym prawym roku okna. A. Licencja zabezpieczona programowo Strona 13

14 Zamykamy program konfiguracji SEE Electrical Expert Uwaga: Nie należy ponownie uruchamiać programu SEE Electrical Expert na tym komputerze. Jeśli to zrobimy to licencja zostanie automatycznie pobrana. 14 Strona A. Licencja zabezpieczona programowo

15 A.2. APLIKACJA LOKALNA Ten sposób zabezpieczenia licencji programowo (softlock) wymaga zainstalowania SEE Electrical Expert oraz połączenia poprzez sieć lokalną z serwerem licencji (w szczególnym przypadku serwer licencji i aplikacja są zainstalowane wspólnie). Jeśli dostęp do portu obsługiwanego przez serwer jest ograniczony to może uniemożliwić prawidłowe otrzymanie licencji. Wskazówka: Korzystanie z oprogramowania jest dozwolone wyłącznie w ramach umowy i/lub umów licencyjnych (wyświetlanych podczas instalacji). Komputer, na który pobieramy licencję jest identyfikowany w formie unikalnego cyfrowoznakowego ciągu zależnego zarówno od sprzętu jak i systemu operacyjnego. Do połączenia z serwerem konieczne jest użycie otrzymanych numeru seryjnego i hasła. Ten sposób zabezpieczenia licencji pozwala na czasowe wypożyczenie na komputer użytkownika (na przykład ze stacjonarnej stacji roboczej typu desktop na przenośny laptop) i używanie programu bez dostępu do sieci lokalnej, w której uruchomiony jest serwer licencji. A.2.1. INSTALACJA SERWERA LICENCJI Do wykonania instalacji niezbędne są uprawnienia Administratora systemu. Składniki niezbędne do jego realizacji nie są instalowane wraz z programem SEE Electrical Expert. Pliki są dostarczane jeśli kontrakt na oprogramowanie przewiduje realizację licencjonowania w ten sposób. W skład instalacji serwera licencji wchodzą: LECValidator.dll SEEProtectionService.exe SEEServerManager.exe SEEProtection.dll SEEProtection.enc Wszystkie pliki zawiera instalator MSI. Nie ma ustalonej lokalizacji przykładowa propozycja to C:\Program Files (x86)\ige+xao\see Local License Server\. Dla uruchomienia serwera SEEProtectionService.exe potrzebny jest plik LCS przygotowany przez IGE+XAO. Plik jest przygotowywany z wykorzystaniem ciągu liczbowo-znakowego identyfikującego komputer mieszczący serwer dlatego może być przygotowany dopiero po zainstalowaniu oprogramowania omówionego powyżej. W celu odczytania identyfikatora komputera należy uruchomić aplikację SEEServerManager.exe. A. Licencja zabezpieczona programowo Strona 15

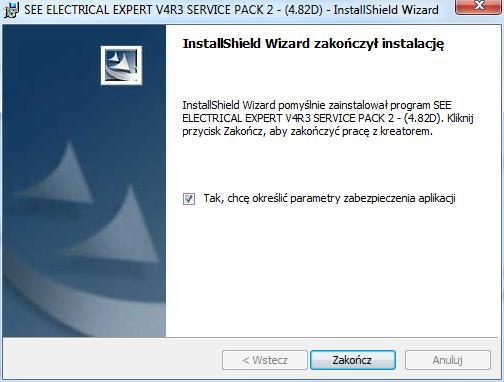

16 Instalator proponuje uruchomienie go bezpośrednio po zakończeniu instalacji. Po naciśnięciu na Finish program się uruchamia. ikona SEEServerManager.exe 16 Strona A. Licencja zabezpieczona programowo

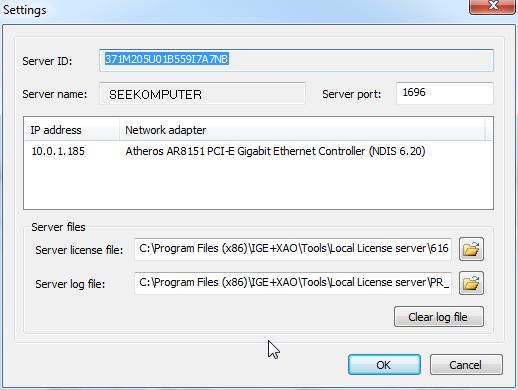

17 Po uruchomieniu okna aplikacji odszukujemy przy dolnej krawędzi Settings. Wyświetlony zostaje dialog przedstawiony poniżej W pierwszym wierszu znajduje się wartość Server ID: (zaznaczone na niebiesko). Pola nie można edytować, ale może być wybrane i skopiowane do edytora poczty elektronicznej. Należy dołożyć starań by dostarczyć numer bez pomyłki. Wiadomość z danymi pozwalającymi na identyfikację zamawiającego wraz z wartością Server ID wysłać należy do pomoc@igexao.com.pl. W odpowiedzi otrzymuje się: numer seryjny licencji, hasło i plik licencji. Plik licencji kopiujemy do tego samego foldera, w którym zainstalowaliśmy oprogramowanie serwera. Hasło i numer seryjny są potrzebne do połączenia użytkowników SEE Electrical Expert z zabezpieczeniem. Uruchomienie serwera wymaga ponownego użycia programu SEEServerManager. Otwieramy jeszcze raz okno z ustawieniami przyciskiem Settings i wypełniamy wartość Server port. Dla przykładu można użyć Nie może to być numer używany przez inną usługę (na przykład 80 jest zarezerwowany na protokół http, a port 21 jest zarezerwowany dla protokołu FTP). Ważne: Zapora windows komputera z serwerem i komputerów klientów musi zezwalać na komunikację po wybranym porcie. A. Licencja zabezpieczona programowo Strona 17

18 W tym samym dialogu w wierszu opisanym Server license file wskazujemy lokalizację pliku licencji. W wierszu Serwer logfile podajemy nazwę pliku zawierającego raport z aktywności serwera. Program tworzy plik samoczynnie i wypełnia go informacją o starcie i wyłączeniu serwera i logowaniach. Zamykamy okno z ustawieniami przyciskiem OK. Program wyświetli następujący komunikat: Po jego zamknięciu, w oknie głównym programu License Server Manager naciskamy na przyciski Stop Server i następnie Start Server. Po wykonaniu tej czynności status działania powróci do Server is running, a lista Available licenses wypełni się odczytaną zawartością licencji Od momentu uruchomienia i startu serwera w usługach windows można odszukać uruchomioną usługę o nazwie SEE License Service. Administrator serwera przekazuje użytkownikom następujące informacje niezbędne do połączenia: adres IP lub nazwa komputera port na którym udostępniono usługę Powyższe znajdują się w opisanym dialogu Settings w polach Server name i Server port. Ponadto administrator informuje o numerze seryjnym licencji i 18 Strona A. Licencja zabezpieczona programowo

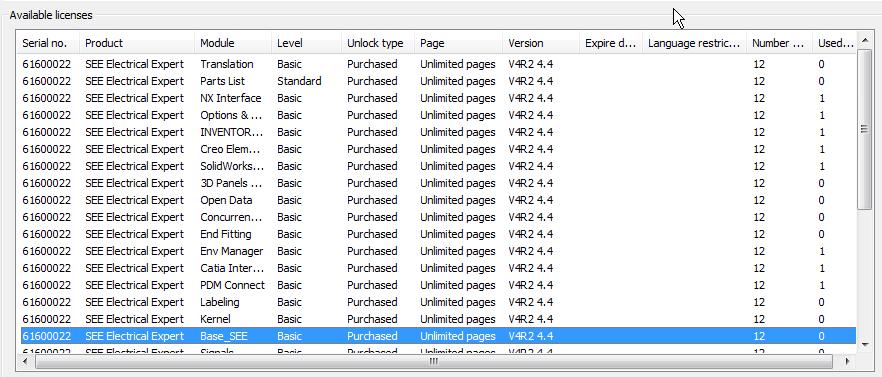

19 dołączonym do niego haśle. SEE Server Manager nie musi być uruchomiony aby zapewnić działanie systemu zabezpieczenia. Każde zalogowanie i pobranie modułów SEE Electrical Expert jest monitorowane w oknie Available licenses programu SEE Server Manager. Liczba dostępnych modułów jest na bieżąco aktualizowana. Do zmiany licencji serwer wymaga zatrzymania na bardzo krótki okres, który nie zakłóca pracy klientów. A.2.2. APLIKACJA LOKALNA Ustanowiony wysoki poziom bezpieczeństwa danych w firmie może nie pozwalać na łączenie komputerów z Internetem. Użycie lokalnego serwera licencji w odróżnieniu od aplikacji internetowej daje możliwość wypożyczenia licencji z serwera na komputer lokalny na określoną liczbę dni (1 do 89) (off-line working mode). Licencja jest wtedy dostępna na komputerze klienta nawet gdy odłączy komputer od sieci lokalnej lub serwer licencji zostanie zatrzymany. Po czasie wypożyczenia licencja jest blokowana na komputerze klienta i w tym samym terminie przywracana do dyspozycji na serwerze. Do pobrania licencji lokalnej służy program Konfiguracja SEE Electrical Expert. Program zainstalowany standardowo znajduje się w folderze C:\Program Files (x86)\ige+xao\see Electrical Expert V4R3\4.8\SEE_Soft\Exe\SEEConfig.exe. Uruchomić program należy bezpośrednio po zakończeniu instalacji. Istnieje możliwość uruchomienia go samoczynnie po wyświetleniu ostatniego dialogu (ilustracja strona 18). Skrót do uruchomienia konfiguracji to menu Start Wszystkie programy IGE+XAO SEE Electrical V4R2 4.8 Konfiguracja SEE Electrical Expert A. Licencja zabezpieczona programowo Strona 19

20 20 Strona A. Licencja zabezpieczona programowo

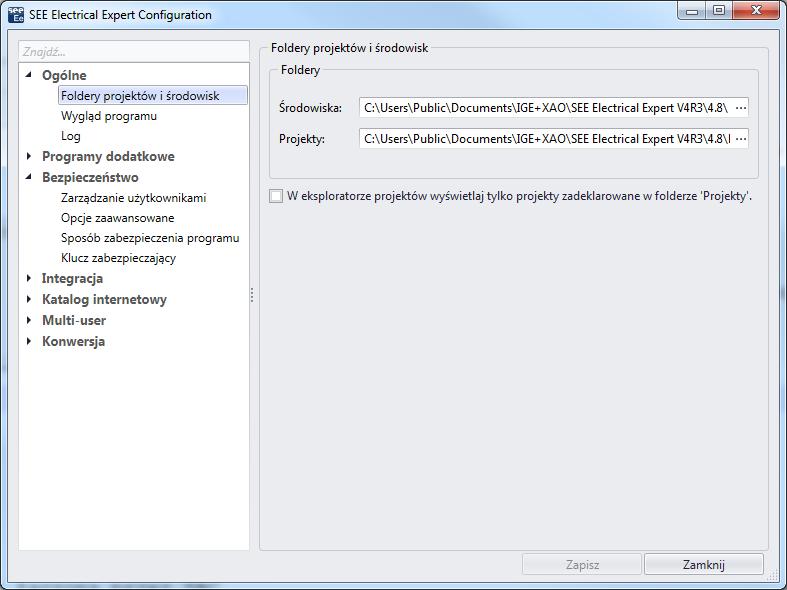

21 Pierwszy dialog konfiguracji wyświetlony po jej uruchomieniu nie służy do wyboru zabezpieczenia programu dlatego odszukujemy po lewej przycisk Bezpieczeństwo. Po rozwinięciu listy zawierającej ikony wybieramy poniższą Sposób zabezpieczenia programu. Po naciśnięciu na ikonę zmienia się wygląd okna. Standardowo jako metoda zabezpieczenia jest ustawione Klucz zabezpieczający lokalny Hasp. Do wybrania sposobu zabezpieczenia służy lista rozwijana tak jak przedstawia ilustracja poniżej. Wyszukujemy na liście i wybieramy sposób Sieciowy plik licencji (serwer licencji SEE). Po kliknięciu na listę dialog ponownie się zmienia i pojawia się ramka Parametry. Ramka zawiera dane do wypełnienia przez użytkownika, a dostarczone przez administratora serwera licencji: Nazwa serwera pokazuje adres, z którym łczy się program w celu rejestracji Port wyświetla numer portu do komunikacji Numer seryjny ośmioznakowy identyfikator licencji dostarczony przez IGE+XAO Hasło poufne hasło zabezpieczające nieuprawniony dostęp do licencji Adres poczty wypełnia użytkownik adres poczty elektronicznej użytkownika Numer jest generowany automatycznie i nie da się go edytować A. Licencja zabezpieczona programowo Strona 21

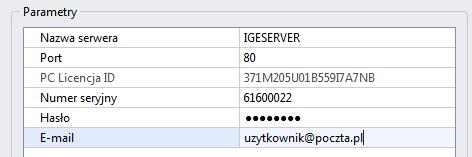

22 Numer seryjny komputera ID wyświetla ciąg znaków identyfikujący komputer Przykładowy wygląd wypełnionych parametrów jest następujący. Wygląd dialogu z wypełnionymi danymi Po wypełnieniu danych należy sprawdzić połączenie z serwerem. Klikamy przycisk Narzędzia i wybieramy z listy Testuj połączenie. 22 Strona A. Licencja zabezpieczona programowo

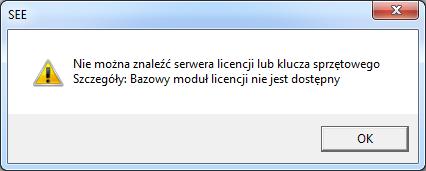

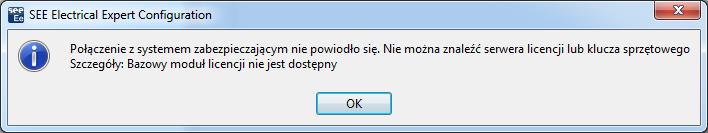

23 Testuj połączenie procedura sprawdzającą czy system zabezpieczenia jest aktywny. Po zakończeniu program wyświetla komunikat Lub w przypadku niepowodzenia komunikat W tym przypadku komunikatu o błędzie informuje, że nie ma połączenia z serwerem. Przed zamknięciem programu konfiguracji SEE Electrical Expert należy obowiązkowo nacisnąć na przycisk Zapisz. Po zamknięciu konfiguracji program SEE Electrical Expert jest przygotowany do pracy. Uruchamiamy program korzystając z ikony na pulpicie lub skrótu z menu Start. Jeśli po uruchomieniu otrzymamy komunikat jak przedstawiono poniżej to należy go interpretować jako informację o tym, że nie ma połączenia z serwerem. A.2.3. WYPOŻYCZENIE LICENCJI Z APLIKACJI LOKALNEJ Przed wypożyczeniem licencji musi być ustanowione połączenie z serwerem. W przypadku wypożyczenia na komputer przenośny z zamiarem odłączenia od sieci musimy rozpocząć od uruchomienia programu w zwykłym trybie tak jak opisuje to poprzedni punkt A.2.2. Po uzyskaniu powodzenia przystępujemy do pobrania licencji do pracy bez połączenia Off-Line. A. Licencja zabezpieczona programowo Strona 23

24 Uruchamiamy konfigurację programu Skrót do uruchomienia konfiguracji to menu Start Wszystkie programy IGE+XAO SEE Electrical V4R3 4.8 Konfiguracja SEE Electrical Expert Po wyświetleniu dialogu wskazujemy na przycisk Bezpieczeństwo Sprawdzamy czy korzystamy z zabezpieczenia Sieciowy plik licencji (serwer licencji SEE). Ta wartość jest wybrana na pierwszej pozycji w tej części dialogu Dalej zmieniamy tryb pracy z On-Line na Off-Line Po kliknięciu na przycisk Zarządzanie modułami zostaje wyświetlone okno z listą modułów składowych licencji. Wyjściowo moduły mają status Dostępne. Naciskamy na przycisk Wypożycz. 24 Strona A. Licencja zabezpieczona programowo

25 Ustalamy datę wypożyczenia modułu(ów) i naciskamy przycisk OK. Po uzyskaniu połączenia z serwerem wyświetlona lista się aktualizuje i dostępne moduły są opisane Pobrana z lokalnego i wyświetlone na tle zielonym. Wygląd okna po pobraniu przedstawia ilustracja. Przycisk Zwolnij stosujemy gdy chcemy zmienić sposób licencjonowania programu lub zrezygnować z używania licencji jak to jest opisane w dalszej części. Zamykamy okno Zarządzanie modułami krzyżem w górnym prawym roku okna. A. Licencja zabezpieczona programowo Strona 25

26 B. OBSŁUGA SERWERA LICENCJI LOKALNEJ A.2.4. PRZENIESIENIE SERWERA Po zainstalowaniu serwer nie może być przeniesiony na inną maszynę. Do uruchomienia serwera na innej maszynie potrzebny jest inny plik LCS i instalacja serwera od początku. Serwer działający powinien zostać zlikwidowany W celu zakończenia działania serwera: Wypożyczone licencje powinny zostać zwrócone przez klientów na serwer Usługa musi być zatrzymana: SEEProtectionService.exe Usługa musi być odinstalowana: SEEProtectionService.exe Biblioteka SEEProtection.dll musi być wyrejestrowana Polecenia konsoli windows wykonujemy z poziomu foldera gdzie zainstalowany został SEEProtectionService.exe To polecenie konsoli realizuje zatrzymanie usługi: SEEProtectionService.exe -k To polecenie konsoli realizuje odinstalowanie usługi: SEEProtectionService.exe u To polecenie konsoli realizuje wyrejestrowanie biblioteki: regsvr32.exe /u "C:\ProgramData\IGE+XAO\SeeStencil\2\SeeProtection.dll" Po tym usuwamy całą zawartość foldera C:\Program Files (x86)\ige+xao\see Local License Server\ Instalacja serwera została opisana w punkcie A.2.1. i można użyć tej samej procedury do odinstalowania serwera. A.2.5. ZMIANA PLIKU LICENCJI LOKALNEJ Po otrzymaniu nowego pliku licencji *.lcs należy go wkopiować do foldera C:\Program Files (x86)\ige+xao\see Local License Server\ i przeprowadzić następujące operacje by go zastosować. Uruchomić aplikację SEEServerManager.exe. ikona SEEServerManager.exe Po uruchomieniu okna aplikacji odszukujemy przy dolnej krawędzi Settings. Wyświetlony zostaje dialog. W ramce Server files w wierszu opisanym Server license file wskazujemy lokalizację pliku licencji. W wierszu Serwer logfile podajemy nazwę pliku zawierającego raport z aktywności serwera. Program tworzy plik samoczynnie i wypełnia go informacją o starcie i wyłączeniu serwera i logowaniach. 26 Strona B. Obsługa serwera licencji lokalnej

27 Zamykamy okno z ustawieniami przyciskiem OK. Program wyświetli następujący komunikat: Po jego zamknięciu, w oknie głównym programu License Server Manager naciskamy na przyciski Stop Server i następnie Start Server. Po wykonaniu tej czynności status działania powróci do Server is running, a lista Available licenses wypełni się odczytaną zawartością licencji A.2.6. AKTUALIZACJA SERWERA LICENCJI Wraz z nową wersją programu SEE Electrical Expert może być konieczna aktualizacja również oprogramowania serwera. W skład aktualizacji wchodzą wszystkie lub tylko wybrane pliki z listy przedstawionej w A.2.1. Przy aktualizacji pliku SEEProtection.dll należy rozpocząć od wyrejestrowania wersji wcześniejszej. Do wyrejestrowania służy polecenie regsvr32.exe /u "C:\ProgramData\IGE+XAO\SeeStencil\2\SeeProtection.dll" Polecenia można również zapisać w formie skryptu *.vbs, wtedy wyrejestrowanie biblioteki i zarejestrowanie nowej można wykonać po niewielkiej modyfikacji skryptu (wstawienie apostrofu oznaczającego wiersz komentarza). Plik skryptu umieszcza się w tym samym folderze co biblioteka DLL i uruchamia. Set objshell = CreateObject("Shell.Application") Set FSO = CreateObject("Scripting.FileSystemObject") strpath = FSO.GetParentFolderName (WScript.ScriptFullName) 'wyrejestruj objshell.shellexecute "regsvr32.exe", " /u " & Chr(34) & strpath & "\SeeProtection.dll" & Chr(34), "", "runas" 'zarejestruj 'objshell.shellexecute "regsvr32.exe", Chr(34) & strpath & "\SeeProtection.dll" & Chr(34), "", "runas" Zatrzymanie usługi serwera jest konieczne do zmiany aplikacji SEEProtectionService.exe na nowszą i zostało opisane w punkcie B.1.1. A.2.7. PLIK LOG B. Obsługa serwera licencji lokalnej Strona 27

28 Plik log zapisuje bieżący status serwera, notuje wszystkie logowania i zatrzymania serwera Local License Server. Nie ma specjalnej przeglądarki dla pliku log. Do sprawdzenia zawartości pliku można posłużyć się aplikacją Notepad.exe, pamiętać należy, że plik jest na bieżąco zmieniany i w widoku notatnika będzie dostępny stan z chwili załadowania. Do usunięcia zawartości pliku służy polecenie Clear log file znajdujące się w dialogu Settings programu SEEServerManager (zobacz A.2.1. powyżej). A.2.8. PRACA ZE ZDALNEGO PULPITU SEE Electrical Expert może być używany w systemach terminal-server dla licencji zrealizowanych programowo (softlock). Występują trzy formy realizacji zabezpieczenia licencji: Zabezpieczenie serwerowe Flex, Aplikacja lokalna, Aplikacja internetowa. Program wykrywa, że dostęp do oprogramowania jest realizowany przez terminal (zdalny pulpit) i dodaje użytkownika do listy licencji. Licencja musi być wielostanowiskowa, a liczba stanowisk odpowiadać liczbie użytkowników przewidzianych do jednoczesnego użycia aplikacji. Zabezpieczenie kluczem sprzętowym nie pozwala na użycie oprogramowania w trybie terminal-serwer. 28 Strona B. Obsługa serwera licencji lokalnej

29 C. UŻYTKOWANIE WERSJI V4R3 I WERSJI POPRZEDNICH A.2.9. WSPÓLNA LICENCJA Wersje V3R7, V4, V4R1, V4R2 i V4R3 programu SEE Electrical Expert mogą być zainstalowane i użytkowane na tym samym komputerze. V4R3 może korzystać z licencji zabezpieczonej kluczem sprzętowym HASP i programowo jako aplikacja internetowa, serwer lokalny lub serwer Flex. Wcześniejsze niż V4R2 wersje nie mogą pracować z zabezpieczeniem internetowym i przez serwer lokalny dlatego takie rozwiązanie wyklucza uruchomienie V4R3 i wcześniejszych wersji na wspólnej licencji. A WERYFIKACJA LICENCJI Do sprawdzenia zawartości licencji po uruchomieniu programu SEE Electrical Expert służy polecenie menu głównego <?> Informacje techniczne Wybieramy po lewej sekcję Zabezpieczenie i rozwijamy ją Wybieramy Informację o zabezpieczeniu C. Użytkowanie wersji V4R3 i wersji poprzednich Strona 29

30 Do sprawdzenia licencji po uruchomieniu Konfiguracji SEE Electrical Expert wybieramy po lewej Okno Moduły wyświetla całość pobranej licencji, która była dostępna w chwili odczytywania: nazwy modułów, poziom modułu, oraz termin wygaśnięcia modułu. W przypadku licencji wielostanowiskowej o nierównej liczbie modułów zawartość listy na poszczególnych stanowiskach może je zawierać lub nie Uwaga: Jeśli zbliża się lub minął termin wygaśnięcia licencji to uruchomienie SEE Electrical Expert poprzedza dialog informujący o zbliżaniu się lub przekroczeniu terminu użytkowania modułu lub całej licencji. Kliknij przycisk Szczegóły by przeczytać listę licencji na moduły i ich terminy wygaśnięcia. 30 Strona C. Użytkowanie wersji V4R3 i wersji poprzednich

31 Kraków, 2018 r. IGE+XAO Polska sp. z o.o., Pl. Na Stawach 3, Kraków
