1 Instalacja programu Wymagana konfiguracja sprzętowa Aby poprawnie zainstalować program, użytkownik musi posiadać prawa administratora na komputerze (local machine). Kompatybilne systemy operacyjne: Microsoft Windows XP Complete edition, Business, Enterprise. Microsoft Windows VISTA Complete Edition, Business, Enterprise. Microsoft Windows 7 Complete Edition, Business, Enterprise. Zalecana konfiguracja: Zalecamy, aby program był używany na komputerze z zainstalowanym: Windows XP Service Pack 2 or 3 Procesor Dual Core 2 GB RAM 700 MB wolnego miejsca na dysku twardym, wymaganego do przeprowadzenia instalacji programu. Dodatkowa informacja: Dla Windows VISTA i Windows 7, jest wymagane 4 GB RAM. 1 Instalacja programu

2 Aby działały makra używane w konfiguratorze PLC oraz w module Harness Documentation, zainstalowany musi być VBA 6.4 Core. Aby działał moduł Open Data (Export i Import danych projektu w pliku Excel) musi być zainstalowany program MS Excel. Moduł Concurrent Engineering pozwala wielu użytkownikom pracować w tym samym projekcie. Serwer (komputer) przechowujący takie projekty musi być wyposażony w: Procesor 64 bity System operacyjny 64 bity 4 GB RAM. Dodatkowo moduł wymaga instalacji SQL Server 2008 i SEE Acces Control (zarządzanie prawami użytkowników). Aby używać modułu Panel 3D na komputerze musi być zainstalowany program SolidWorks Instalacja wersji 4 Instalacja pełna (standardowa): Wszystkie pliki są instalowane automatycznie. Użytkownik nie może zmienić folderów, w których instalowany jest program i wszystkie składniki. Standardowo pliki program instalowane są w folderze: "C:\Program Files\IGE+XAO\See Electrical Expert V4" ( C:\ Program Files (x86)\ige+xao\see Electrical Expert V4" dla Windows 7) Środowisko (przykładowo Elec_IEC_V4) instalowane jest w folderze: "C:\Documents and Settings\All Users\Documents\IGE+XAO\See Electrical Expert V4\See_Env" Przykładowe projekty: "C:\Documents and Settings\All Users\Documents\IGE+XAO\See Electrical Expert V4\Projekty" Program see.exe, związany z ikoną startową programu zapisaną na pulpicie znajduje się w folderze startowym programu: "C:\Documents and Settings\All Users\Documents\IGE+XAO\See Electrical Expert V4\See_Soft\Exe 2 Instalacja programu

3 Instalacja niestandardowa: Użytkownik może wybrać dowolne foldery dla instalacji programu, środowiska i projektów. Dla dowolnego typu instalacji: Ikona skrótu jest tworzona na pulpicie. Odpowiednie skróty są instalowane w menu Start > Wszystkie programy > IGE+XAO > >, aby umożliwić użytkownikowi: Uruchomienie programu Konfigurację programu (w szczególności folderów zawierających środowisko See_Env oraz projekty) Dostęp do dokumentacji programu Programowanie klucza zabezpieczającego Konwersję projektów i środowisk z poprzednich wersji programu Odinstalowanie programu. Programowanie klucza zabezpieczającego Ogólne zasady Jeśli użytkownik instaluje program i używa go po raz pierwszy, to może pominąć ten rozdział, gdyż w klucz przesłany w paczce z programem jest już zaprogramowany. Programy IGE+XAO są dostarczane z zaprogramowanym kluczem zabezpieczającym. Klucz zapewnia działanie zakupionych modułów. Dział dostaw IGE+XAO może zdalnie przeprogramować klucz zabezpieczający, poprzez wysłanie pliku zawierającego alfanumeryczny kod. W szczególności, ta operacja umożliwia: Otrzymanie szybkiego serwisu technicznego, w przypadku awarii klucza Zaprogramować dodatkowe moduły Zaprogramować nową wersję programu. 3 Instalacja programu

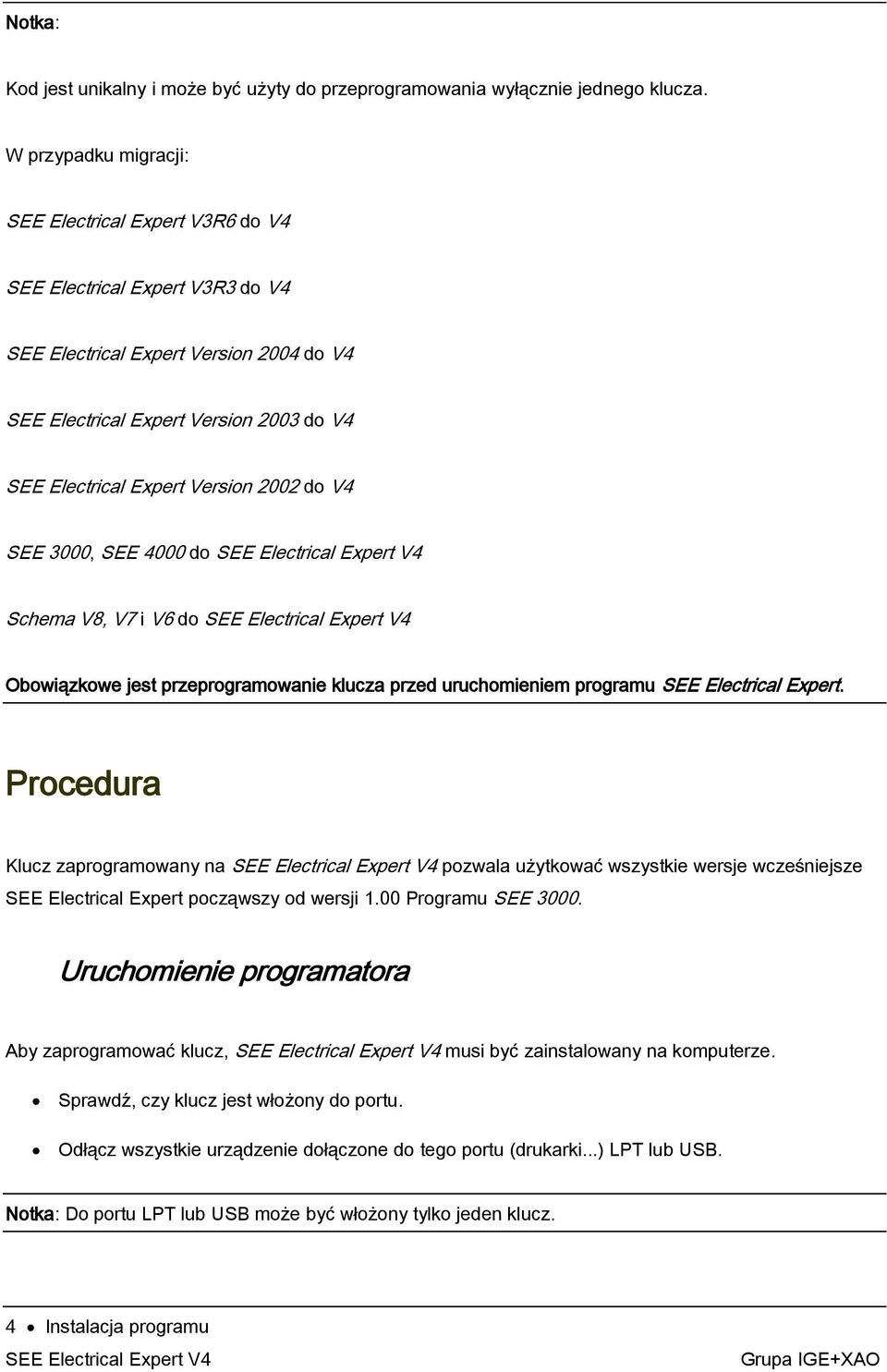

4 Notka: Kod jest unikalny i może być użyty do przeprogramowania wyłącznie jednego klucza. W przypadku migracji: SEE Electrical Expert V3R6 do V4 SEE Electrical Expert V3R3 do V4 SEE Electrical Expert Version 2004 do V4 SEE Electrical Expert Version 2003 do V4 SEE Electrical Expert Version 2002 do V4 SEE 3000, SEE 4000 do Schema V8, V7 i V6 do Obowiązkowe jest przeprogramowanie klucza przed uruchomieniem programu SEE Electrical Expert. Procedura Klucz zaprogramowany na pozwala użytkować wszystkie wersje wcześniejsze SEE Electrical Expert począwszy od wersji 1.00 Programu SEE Uruchomienie programatora Aby zaprogramować klucz, musi być zainstalowany na komputerze. Sprawdź, czy klucz jest włożony do portu. Odłącz wszystkie urządzenie dołączone do tego portu (drukarki...) LPT lub USB. Notka: Do portu LPT lub USB może być włożony tylko jeden klucz. 4 Instalacja programu

5 Uruchom Programator klucza zabezpieczającego poprzez wybranie menu Start > Wszystkie programy > IGE+XAO >. Wyświetli się okno Protection Key Programming : Informacje podane w oknie określają: Typ klucza ( "ACTIKEY" lub "HASP"). Numer klucza (przykładowo "63B885FD"). W celu przeprogramowania klucza, IGE+XAO dostarcza plik z rozszerzeniem *.key, lub list zawierający kod. Uzytkownik może: Wprowadzić kod ręcznie w polu Code Kliknąć na przycisk Program. Lub wybrać plik z kodem: Poprzez klikniecie na przycisk Select File Wybrać plik, który został przesłany. Kliknąć na przycisk Open. Kliknąć na przycisk Program. Notka: Dal kluczy HASP kliknąć na przycisk Programming key number in decimal, aby włączyć Programming key number in hexadecimal. Informacje wysyłane do IGE+XAO w celu przeprogramowania klucza Wyślij fax z następującymi informacjami na numer : 5 Instalacja programu

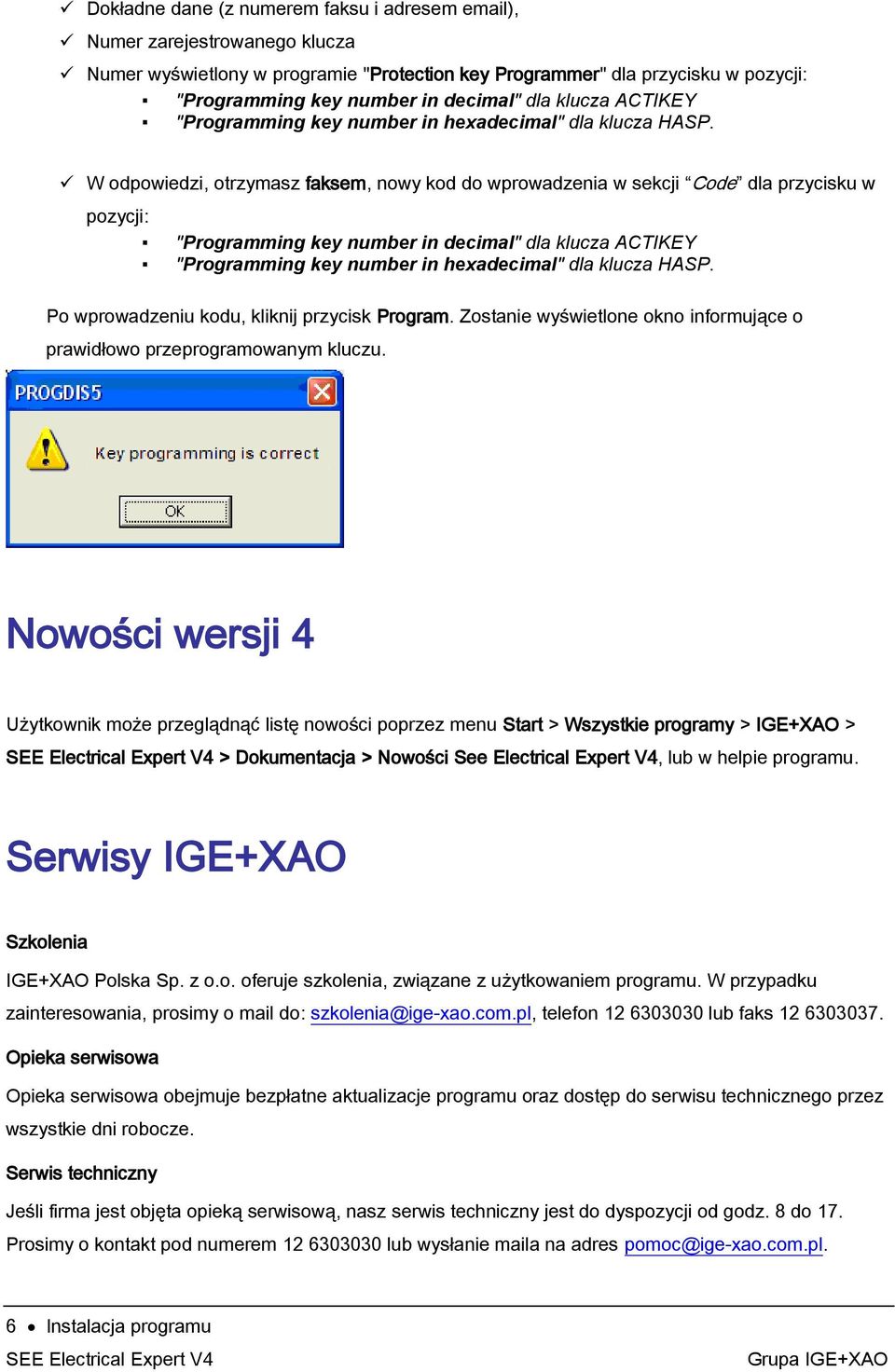

6 Dokładne dane (z numerem faksu i adresem ), Numer zarejestrowanego klucza Numer wyświetlony w programie "Protection key Programmer" dla przycisku w pozycji: "Programming key number in decimal" dla klucza ACTIKEY "Programming key number in hexadecimal" dla klucza HASP. W odpowiedzi, otrzymasz faksem, nowy kod do wprowadzenia w sekcji Code dla przycisku w pozycji: "Programming key number in decimal" dla klucza ACTIKEY "Programming key number in hexadecimal" dla klucza HASP. Po wprowadzeniu kodu, kliknij przycisk Program. Zostanie wyświetlone okno informujące o prawidłowo przeprogramowanym kluczu. Nowości wersji 4 Użytkownik może przeglądnąć listę nowości poprzez menu Start > Wszystkie programy > IGE+XAO > > Dokumentacja > Nowości See Electrical Expert V4, lub w helpie programu. Serwisy IGE+XAO Szkolenia IGE+XAO Polska Sp. z o.o. oferuje szkolenia, związane z użytkowaniem programu. W przypadku zainteresowania, prosimy o mail do: szkolenia@ige-xao.com.pl, telefon lub faks Opieka serwisowa Opieka serwisowa obejmuje bezpłatne aktualizacje programu oraz dostęp do serwisu technicznego przez wszystkie dni robocze. Serwis techniczny Jeśli firma jest objęta opieką serwisową, nasz serwis techniczny jest do dyspozycji od godz. 8 do 17. Prosimy o kontakt pod numerem lub wysłanie maila na adres pomoc@ige-xao.com.pl. 6 Instalacja programu
