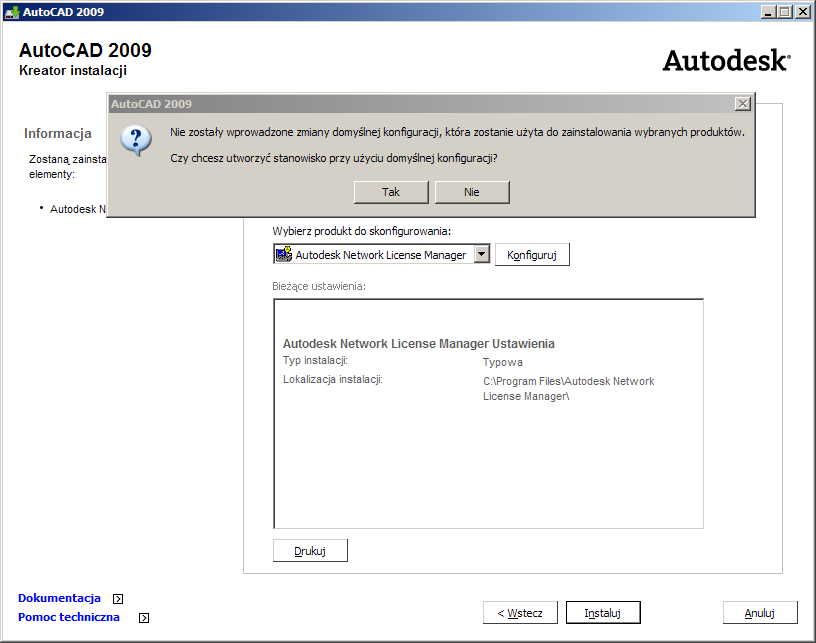

1 Instalacja sieciowa Autodesk AutoCAD oraz wertykali Łukasz Kuras Licencja sieciowa w przypadku produktów Autodesk rozdzielana jest za pomocą odpowiedniego oprogramowania zwanego Menedżerem licencji sieciowej. Musi być instalowany na komputerze, który będzie pełnił rolę serwera licencji, czyli maszyny służącej do zarządzania zakupionej licencji sieciowej. Serwer licencji składa się ze wspomnianego Menedżera (lmtools) oraz pliku licencyjnego, który jest zwykłym plikiem tekstowym zawierającym m.in. informacje o liczbie dostępnych licencji. Poniższa instrukcja ma charakter poglądowy, jednakże ma odniesienie do wszystkich produktów Autodesk. Proszę postępować wg poniższych wskazówek. 1. Instalacja Menedżera instalacji sieciowej. Znajduje się na płycie instalacyjnego produktu Autodesk w sekcji Zainstaluj narzędzia. 2. Podczas instalacji proszę użyć domyślnych ustawień konfiguracyjnych. Wszelkie prawa zastrzeżone 1

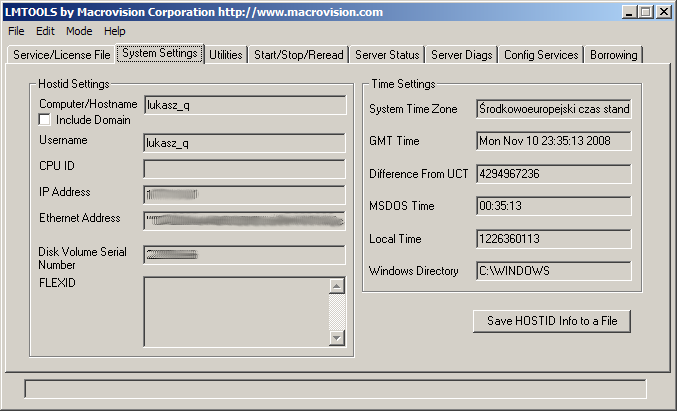

2 3. Po pomyślnej instalacji uruchamiamy program LMTOOLS z ikony znajdującej się na pulpicie komputera. Na zakładce Service/Licence File należy wybrać opcję Configuration using Services. Do wygenerowania pliku licencyjnego niezbędne są unikalne informacje dotyczące komputera, na którym będzie pracować serwer licencji sieciowej. Aby je uzyskać przechodzimy na zakładkę System Settings. W tym miejscu należy kliknąć na Save HOSTID Info to a File. Dane zostaną umieszczone w pliku tekstowym, należy jedynie wskazać miejsce jego zapisu. Później można go dołączyć do wiadomości poczty elektronicznej skierowanej do Centrum Aktywacji firmy Autodesk lub bezpośrednio do Państwa Dealera. W odpowiedzi powinni Państwo otrzymać plik licencji sieciowej niezbędny w dalszym procesie konfiguracji. Alternatywną metodą uzyskania pliku licencji sieciowej jest zainstalowanie Narzędzia aktywacji licencji sieciowej i uzyskanie pliku licencyjnego w sposób automatyczny za pośrednictwem sieci Internet. 4. Po otrzymaniu pliku licencji sieciowej należy go umieścić w folderze instalacyjnym Menedżera, tj. w katalogu C:\Program Files\Autodesk Network License Manager\License, gdzie plik powinien posiadać rozszerzenie *.lic. W katalogu C:\Program Files\Autodesk Network License Manager należy ponadto utworzyć pusty plik tekstowy i zmienić jego rozszerzenie na *.log, np.: debug.log (w celu widoczności rozszerzeń konieczne może okazać się włączenie odpowiedniej opcji w Opcjach folderów systemu Windows). Przechodzimy następnie do zakładki Config Services Należy podać ścieżki dostępu w następujących wierszach: Path to the lmgrd.exe C:\Program Files\Autodesk Network License Manager\lmgrd.exe Path to the licence file C:\Program Files\Autodesk Network License Manager\License\*.lic (ścieżka do pliku licencji sieciowej) Path to the debug log file C:\Program Files\Autodesk Network License Manager\*.log (ścieżka do pliku tekstowego utworzonego wcześniej) Poniżej należy uaktywnić opcje Use Services oraz Start Server at Power Up. Teraz można zapisać ustawienia klikając na Save Service i potwierdzić to kliknięciem na Tak. Skonfigurowana usługa powinna wyglądać tak jak poniżej: Wszelkie prawa zastrzeżone 2

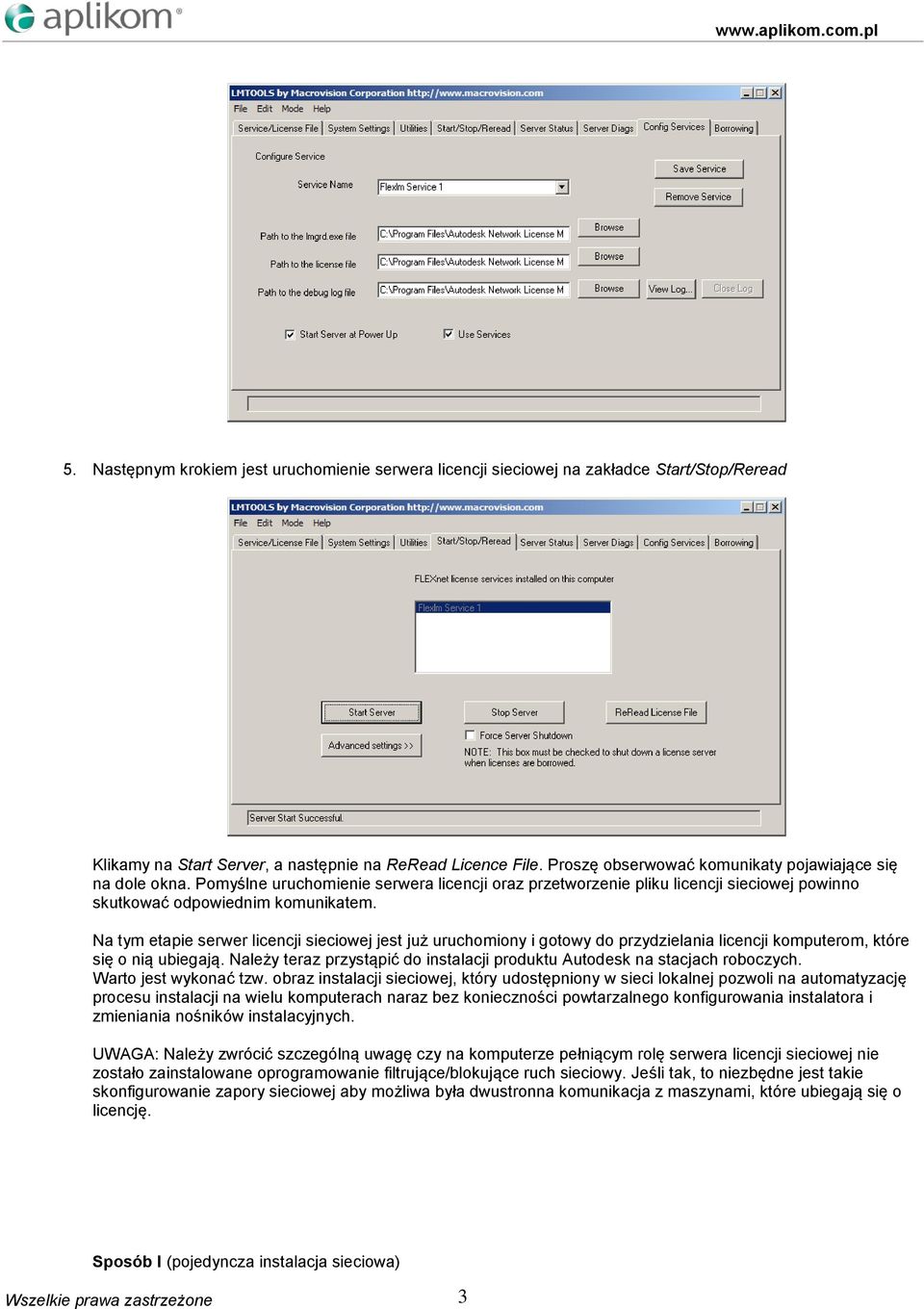

3 5. Następnym krokiem jest uruchomienie serwera licencji sieciowej na zakładce Start/Stop/Reread Klikamy na Start Server, a następnie na ReRead Licence File. Proszę obserwować komunikaty pojawiające się na dole okna. Pomyślne uruchomienie serwera licencji oraz przetworzenie pliku licencji sieciowej powinno skutkować odpowiednim komunikatem. Na tym etapie serwer licencji sieciowej jest już uruchomiony i gotowy do przydzielania licencji komputerom, które się o nią ubiegają. Należy teraz przystąpić do instalacji produktu Autodesk na stacjach roboczych. Warto jest wykonać tzw. obraz instalacji sieciowej, który udostępniony w sieci lokalnej pozwoli na automatyzację procesu instalacji na wielu komputerach naraz bez konieczności powtarzalnego konfigurowania instalatora i zmieniania nośników instalacyjnych. UWAGA: Należy zwrócić szczególną uwagę czy na komputerze pełniącym rolę serwera licencji sieciowej nie zostało zainstalowane oprogramowanie filtrujące/blokujące ruch sieciowy. Jeśli tak, to niezbędne jest takie skonfigurowanie zapory sieciowej aby możliwa była dwustronna komunikacja z maszynami, które ubiegają się o licencję. Sposób I (pojedyncza instalacja sieciowa) Wszelkie prawa zastrzeżone 3

4 Poprawna instalacja sieciowa pojedynczej stacji klienckiej polega na właściwym skonfigurowaniu instalatora produktu i wybraniu wersji sieciowej. 1. Po uruchomieniu instalatora produktu Autodesk należy zatrzymać się w oknie definiowania typu licencji. Następnie należy przejść do zaawansowanego konfigurowania wciskając Konfiguruj. 2. W oknie konfiguracji, z dostępnych opcji należy wybrać Licencja sieciowa, a w ostatnim polu wprowadzić nazwę serwera licencji (NetBIOS). 3. Po zakończeniu konfiguracji klikamy na Konfiguracja ukończona. Naszym oczom powinno pokazać się okno podobne do tego widocznego poniżej. Proszę zwrócić szczególną uwagę pozycję Typ licencji: Licencja sieciowa. Wszelkie prawa zastrzeżone 4

5 Po sprawdzeniu poprawności konfiguracji klikamy na Instaluj. Sposób II (wielokrotna instalacja sieciowa) Wszelkie prawa zastrzeżone 5

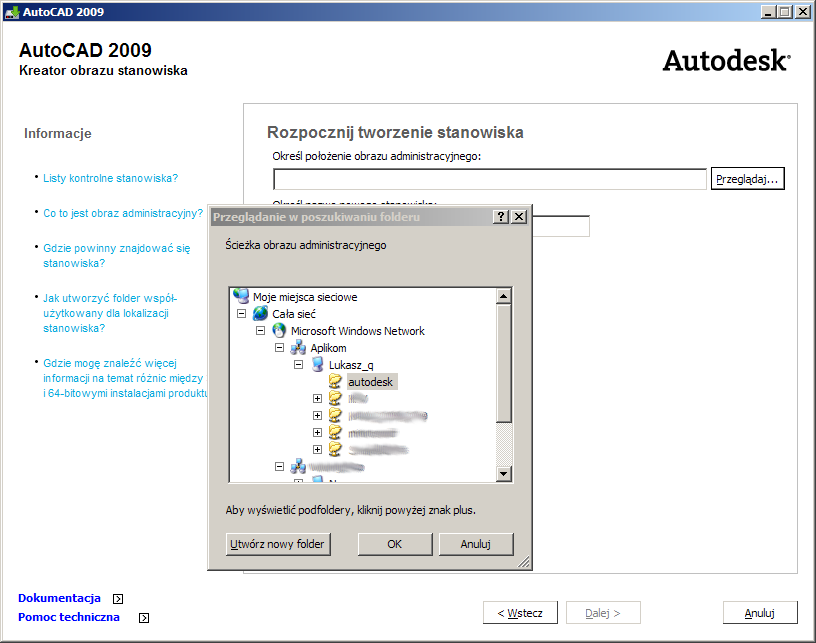

6 W przypadku zwielokrotnionej instalacji produktu Autodesk należy posłużyć się obrazem stanowiska, który udostępniony w zasobie sieciowym pozwala na przeprowadzenie jednoczesnej instalacji na wielu komputerach naraz. 1. W celu utworzenia obrazu stanowiska należy posłużyć się Kreatorem obrazu stanowiska. Należy go uruchomić z nośnika instalacyjnego poprzez wybranie z menu Utwórz stanowiska. W przypadku niektórych wersji oprogramowania Autodesk (wertykalne lub starsze wersje) należy zainstalować Kreatora obrazu stanowiska na serwerze, gdzie obraz zostanie udostępniony. 2. Po uruchomieniu Kreatora obrazu stanowiska należy wybrać położenie utworzonego obrazu stanowiska w udziale sieciowym oraz określić nazwę nowego stanowiska nazwa może być dowolna, jednak powinna być tak dobrana, aby jednoznacznie kojarzyła się z wersją instalacji. ` Wszelkie prawa zastrzeżone 6

7 3. Należy wybrać komponenty instalacji produktu Autodesk takie jak przeglądarki plików DWF, normy techniczne, komponenty bazodanowe (np. Vault) niezbędne w przypadku wertykali. W przypadku produktów wertykalnych lub starszych wersji oprogramowania Autodesk może się okazać również konieczne wskazanie pliku *.msi (plik instalatora Windows). Znajduje się na płycie instalacyjnej danego produktu, najczęściej pod nazwą acad.msi (AutoCAD), inventor.msi (Autodesk Inventor), etc. Plik ten jest właściwym instalatorem produktu Autodesk i zawiera pliki konieczne do jego działania. 4. Na poniższym obrazie widoczne jest przykładowe skonfigurowanie środowiska obrazu instalacji sieciowej. Wszelkie prawa zastrzeżone 7

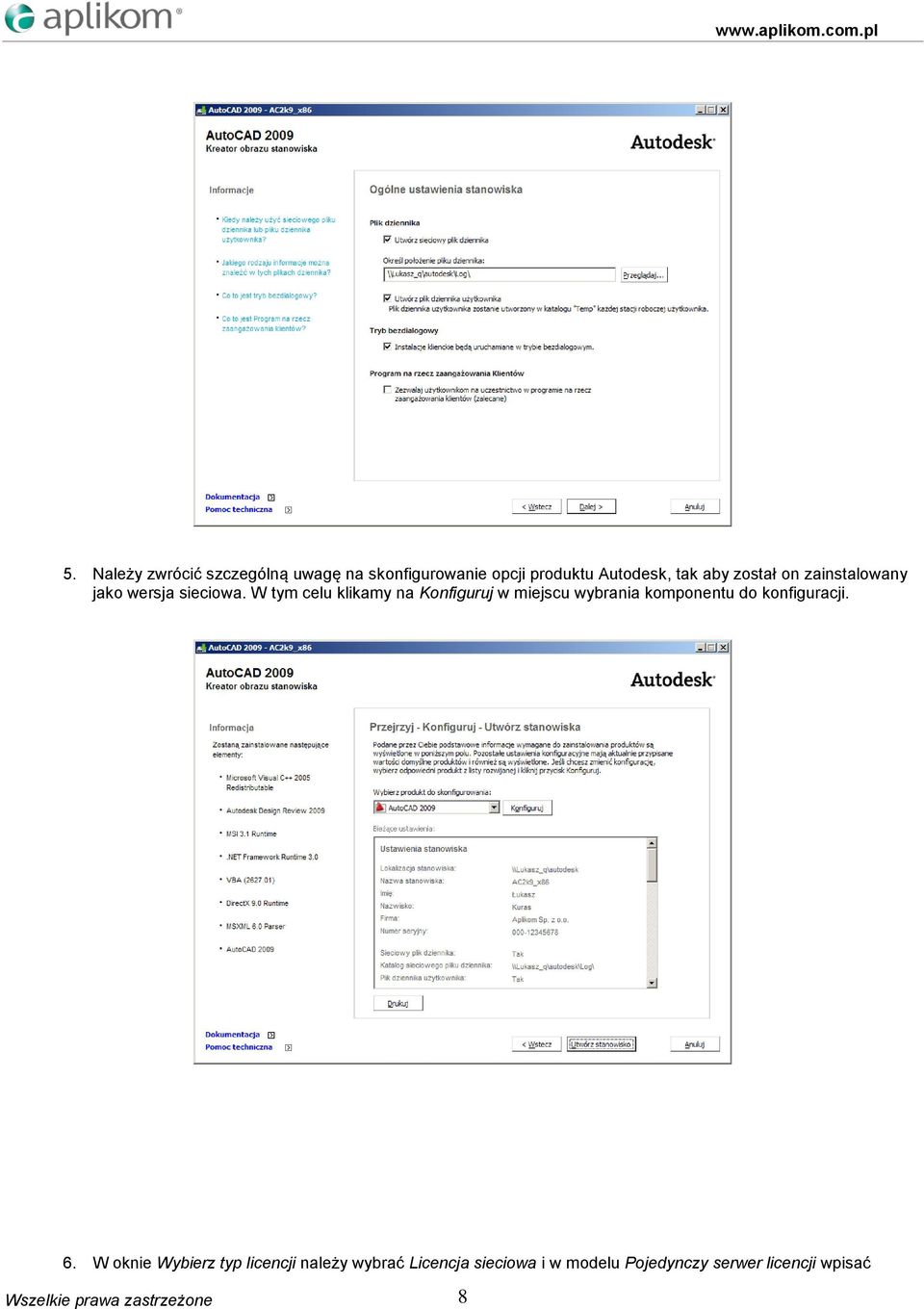

8 5. Należy zwrócić szczególną uwagę na skonfigurowanie opcji produktu Autodesk, tak aby został on zainstalowany jako wersja sieciowa. W tym celu klikamy na Konfiguruj w miejscu wybrania komponentu do konfiguracji. 6. W oknie Wybierz typ licencji należy wybrać Licencja sieciowa i w modelu Pojedynczy serwer licencji wpisać Wszelkie prawa zastrzeżone 8

9 nazwę serwera licencji. Klikając na Dalej konfigurujemy zaawansowane opcje konkretnego produktu Autodesk. Warto prześledzić cały ten proces i zadbać aby obraz był dostosowany do Naszych potrzeb. 7. Proces konfiguracji zaawansowanej kończymy wciskając na Konfiguracja ukończona. 8. Na koniec klikamy na Utwórz obraz, czekamy aż cały proces dobiegnie końca i klikamy na Zakończ. Wszelkie prawa zastrzeżone 9

10 Na końcowym ekranie pojawi się informacja dotycząca skorzystania z nowo utworzonego obrazu stanowiska sieciowego. Na komputerze, gdzie ma zostać docelowo zainstalowany produkt Autodesk należy połączyć się z udziałem sieciowym zawierającym wspomniany obraz, a następnie skorzystać z linku instalacyjnego. Wszelkie prawa zastrzeżone 10
