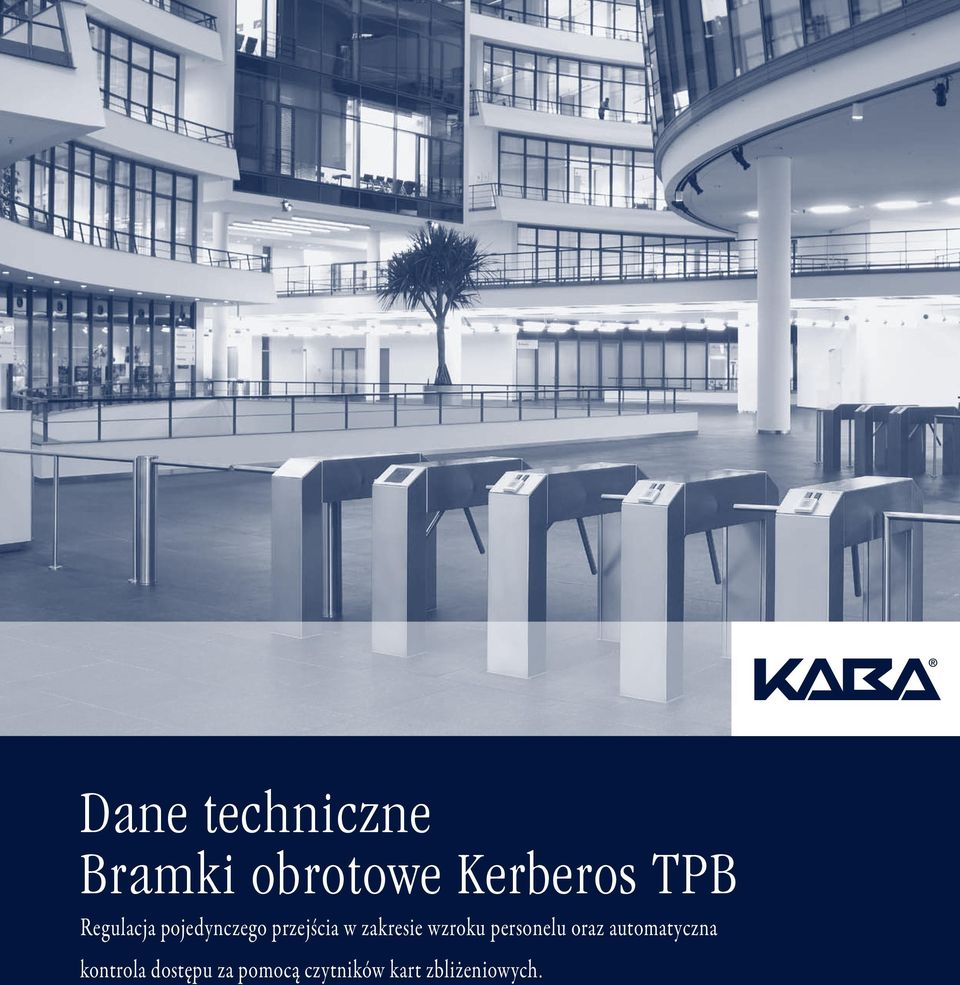

1 Dane techniczne Bramki obrotowe Kerberos TPB Regulacja pojedynczego przejścia w zakresie wzroku personelu oraz automatyczna kontrola dostępu za pomocą czytników kart zbliżeniowych.

2 Wyposażenie podstawowe TPB-E02 Konstrukcja opis obudowa oraz kolumny tworzą całość wykonanie obudowy stal nierdzewna AISI 304 materiał kolumny podstawy stal nierdzewna AISI 304 (otwarta budowa - bez tylnej tablicy między kolumnami) materiał ramion typ 0, 1.1 i 1.2 aluminium, typ 2 stal nierdzewna AISI 304 Wykończenie stal nierdzewna z matowym wykończeniem Funkcje typ 0 * Układ elektryczny Instalacja typ 1.1 ** typ 1.2 *** typ 2 **** zasilanie V (prąd zmienny) 50/60 Hz. układ sterowania zintegrowany z urządzeniem zużycie prądu 10 VA na wykończonej podłodze możliwość instalacji na zewnątrz (polecane wykończenie polerowane) Klasa izolacji klasa izolacji: obudowa IP 33, elementy przewodzące napięcie IP 43 * typ 0 ręcznie wprawiany w ruch, swoboda mechaniczna w jednym kierunku/blokada w kierunku przeciwnym ** typ 1.1 ręcznie wprawiany w ruch; sterowanie elektryczne w jednym kierunku/blokada w kierunku przeciwnym (zachowanie w przypadku braku zasilania: obydwa kierunki zablokowane lub jeden kierunek wolny, drugi zablokowany) *** typ 1.2 ręcznie wprawiany w ruch; sterowanie elektryczne w obydwu kierunkach (zachowanie w przypadku braku zasilania: obydwa kierunki wolne lub zablokowane) **** typ 2 mechanicznie wprawiany w ruch; serwonapęd, dwa kierunki sterowane elektrycznie (zachowanie w przypadku braku zasilania: dowolne dla każdego kierunku przejścia - wolne lub zablokowane)

3 Opcja TPB-E02 z kwadratowymi kolumnami

4 Wyposażenie podstawowe TPB-S01 Konstrukcja opis obudowa oraz nogi zamontowane na płycie materiał obudowy odlew aluminiowy materiał nogi, płyty lub kołnierza stal nierdzewna AISI 304 materiał ramion stal nierdzewna AISI 304 Wykończenie stal nierdzewna AISI 304 z matowym wykończeniem, obodowa malowana proszkowo RAL Funkcje typ 2 **** Układ elektryczny układ sterowania zintegrowany z urządzeniem zasilanie VAC, 50/60 Hz zużycie prądu 10 VA Instalacja na wykończonej podłodze możliwość instalacji na zewnątrz (polecane wykończenie polerowane) Klasa izolacji klasa izolacji: obudowa IP 33, elementy przewodzące napięcie IP 43 * typ 0 ręcznie wprawiany w ruch, swoboda mechaniczna w jednym kierunku/blokada w kierunku przeciwnym ** typ 1.1 ręcznie wprawiany w ruch; sterowanie elektryczne w jednym kierunku/blokada w kierunku przeciwnym (zachowanie w przypadku braku zasilania: obydwa kierunki zablokowane lub jeden kierunek wolny, drugi zablokowany) *** typ 1.2 ręcznie wprawiany w ruch; sterowanie elektryczne w obydwu kierunkach (zachowanie w przypadku braku zasilania: obydwa kierunki wolne lub zablokowane) **** typ 2 mechanicznie wprawiany w ruch; serwonapęd, dwa kierunki sterowane elektrycznie (zachowanie w przypadku braku zasilania: dowolne dla każdego kierunku przejścia - wolne lub zablokowane)

5 TPB-S03 TPB-C01 obudowa z nogami oraz kołnierzem obudowa oraz kolumny tworzą całość (z tylną ścianą ze stali nierdzewnej) aluminium stal nierdzewna AISI 304 stal nierdzewna AISI 304 stal nierdzewna AISI 304 stal nierdzewna AISI 304 stal nierdzewna AISI 304 stal nierdzewna z matowym wykończeniem stal nierdzewna z matowym wykończeniem obudowa z aluminium malowana proszkowo RAL typ 2 **** typ 2 **** układ sterowania zintegrowany z urządzeniem układ sterowania zintegrowany z urządzeniem zasilanie VAC, 50/60 Hz zasilanie VAC, 50/60 Hz zużycie prądu 10 VA zużycie prądu 10 VA na wykończonej podłodze na wykończonej podłodze możliwość instalacji na zewnątrz nie zalecany do instalacji na zewnątrz! (polecane wykończenie polerowane) klasa izolacji: obudowa IP 33, elementy przewodzące napięcie IP 43

6 Opcje zależnie od wybranego typu napędu urządzenia Konstrukcja opadające ramiona przy napędach typu 1.1, 1.2 oraz 2. Przy napędzie typu 2 ponowne ustawienie ramion w pozycji wyjściowej następuje automatycznie pokrywa z drewna lub plastiku lub obudowa wykonana ze stali nierdzewnej AISI 316 kwadratowe kolumny ze stali nierdzewnej z matowym wykończeniem TPB-E02 TPB-S01 TPB-S03 TPB-C01 Wykończenie polerowana stal nierdzewna zamiast matowej obudowa ze stali nierdzewnej AISI 304 zamiast aluminium Funkcje licznik oraz losowa kontrola osób przechodzących moduł ewakuacyjny z przyciskiem awaryjnym, opcjonalnie dodatkowy przycisk awaryjny Układ elektryczny przygotowanie urządzenia do instalacji dodatkowych komponentów ze strony klienta na płaskiej powierzchni lub w kolumnie przycisk montowany na płaskiej powierzchni lub w konsoli ze stali nierdzewnej umożliwiający manualne, jednorazowe wyzwolenie bramki zabezpieczenie przed przechodzeniem pod / nad barierą panele sterujące z ramkami lub obudową dodatkowe płytki do rozszerzenia wejść i wyjść przy napędach typu 2 różne rodzaje sygnalizacji świetlnych końcówka rozdzielająca do podłączenia maksymalnie czterech jednostek OPL zewnętrzny moduł zasilający 24 VDC/1A dla podłączonych jednostek Instalacja paleta ze stali nierdzewnej z gumowym wykończeniem o wymiarach 1,0x1,5 m, wysokość 32 mm podstruktura do montażu na poziomie podłogi konstrukcyjnej o wymiarach x = 80 mm 160mm element mocujący na płycie nośnej X = mm na poziomie podłogi konstrukcyjnej za pomocą wbetonowanych elementów mocujących i rozet na poziomie podłogi konstrukcyjnej Możliwości instalacji konstrukcja samonośna TPB-E02 dla opcji kwadratowe kolumny konstrukcja samonośna TPB-E02/C01 za pomocą wbetonowanych elementów za pomocą wbetonowanych elementów konstrukcja samonośna TPB-S01 konstrukcja samonośna TPB-S01 mocujących TPB-S01 mocujących TPB-S03

7 Przykładowe rozwiązania Na przykładzie TPB-E02 z kwadratowymi kolumnami Na przykładzie TPB-S01 Kaba Gallenschütz GmbH, Änderungen vorbehalten 10105P

8 Kaba Polska sp. z o.o. ul. Kontuszowa 22 A Warszawa Tel. +48 (0-22) Fax. +48(0-22) kaba@kpw.kaba.com
