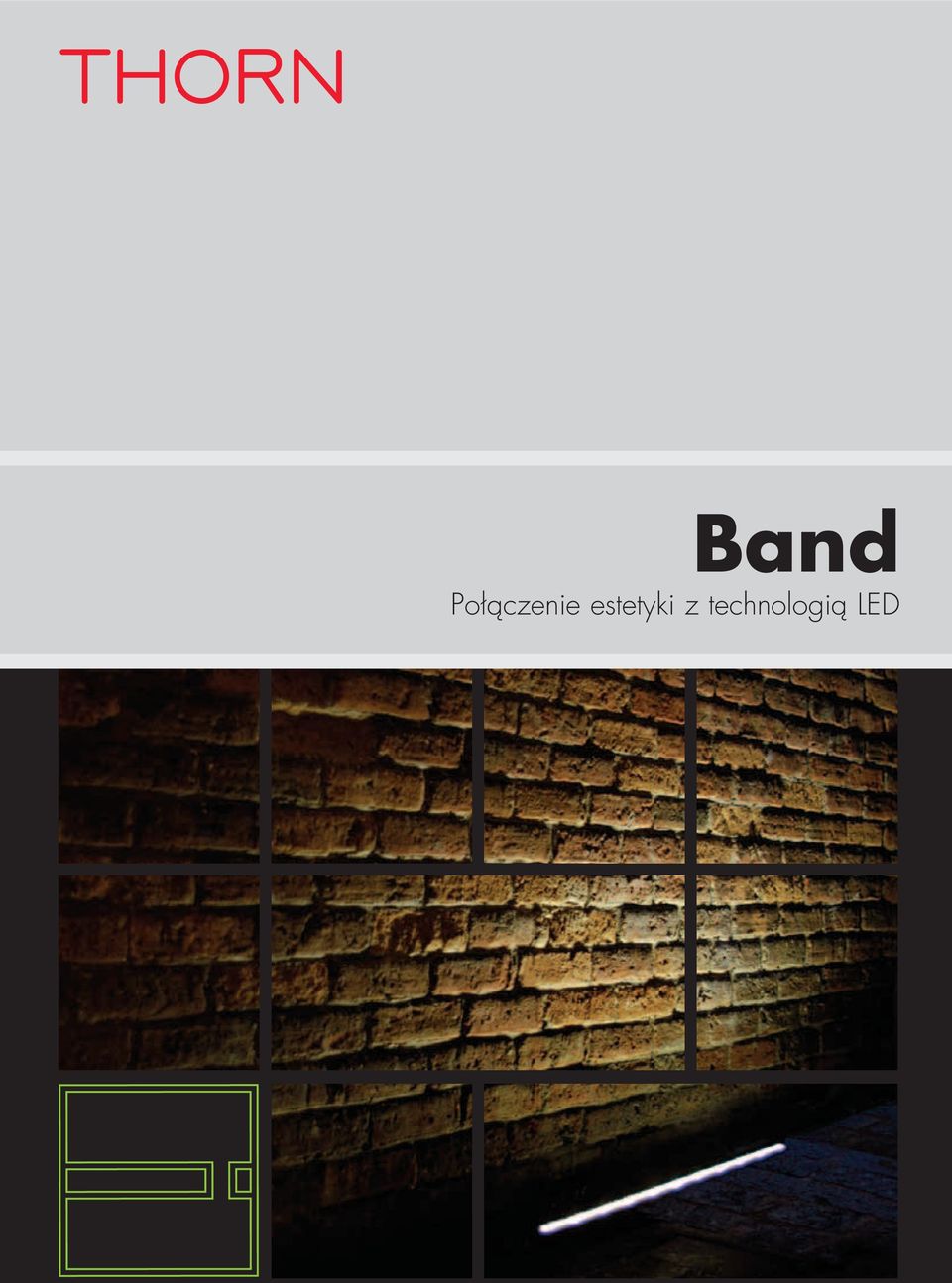

1 Band Połączenie estetyki z technologią LED

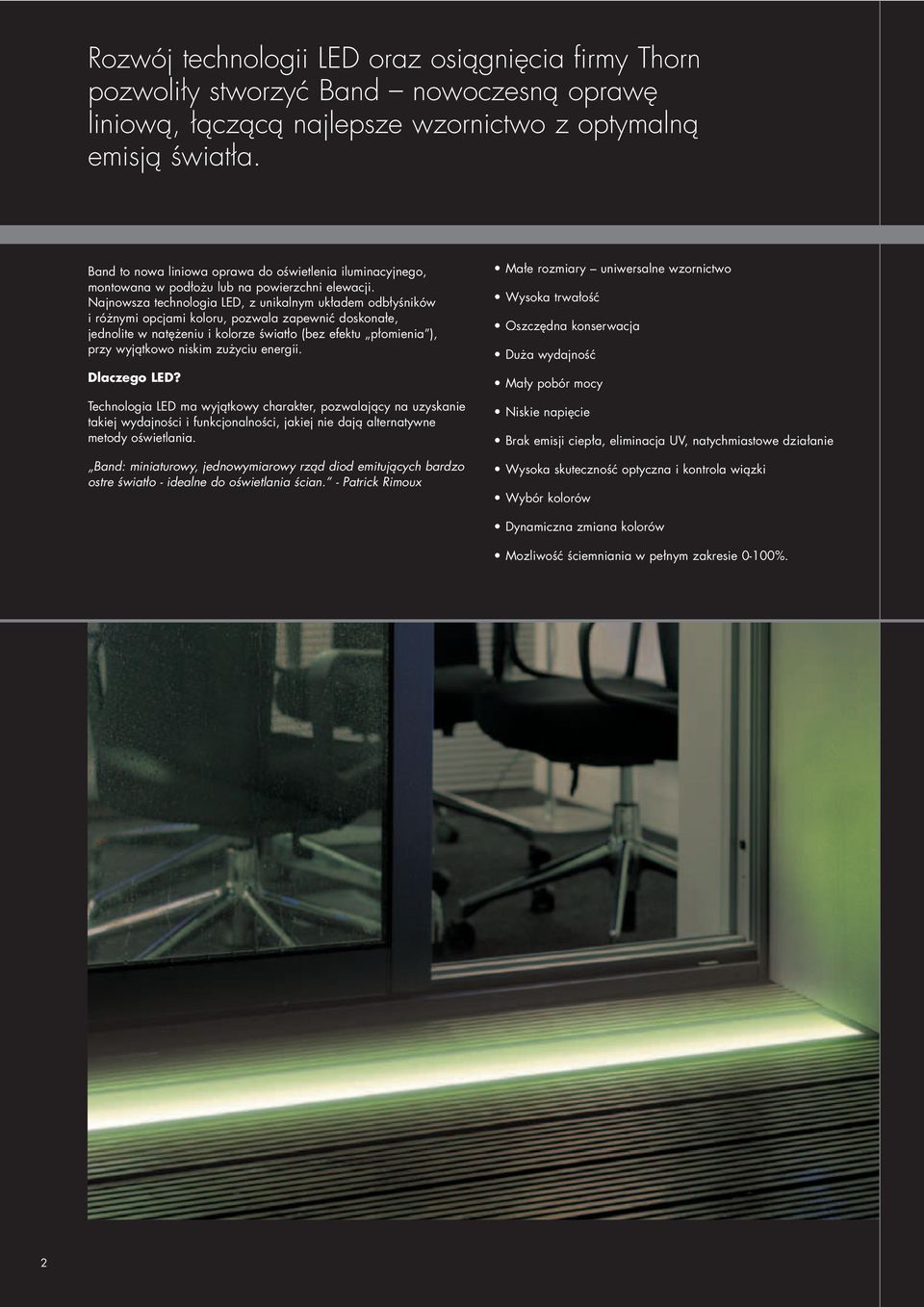

2 Rozwój technologii LED oraz osiągnięcia firmy Thorn pozwoliły stworzyć Band nowoczesną oprawę liniową, łączącą najlepsze wzornictwo z optymalną emisją światła. Band to nowa liniowa oprawa do oświetlenia iluminacyjnego, montowana w podłożu lub na powierzchni elewacji. Najnowsza technologia LED, z unikalnym układem odbłyśników i różnymi opcjami koloru, pozwala zapewnić doskonałe, jednolite w natężeniu i kolorze światło (bez efektu płomienia ), przy wyjątkowo niskim zużyciu energii. Dlaczego LED? Technologia LED ma wyjątkowy charakter, pozwalający na uzyskanie takiej wydajności i funkcjonalności, jakiej nie dają alternatywne metody oświetlania. Band: miniaturowy, jednowymiarowy rząd diod emitujących bardzo ostre światło - idealne do oświetlania ścian. - Patrick Rimoux Małe rozmiary uniwersalne wzornictwo Wysoka trwałość Oszczędna konserwacja Duża wydajność Mały pobór mocy Niskie napięcie Brak emisji ciepła, eliminacja UV, natychmiastowe działanie Wysoka skuteczność optyczna i kontrola wiązki Wybór kolorów Dynamiczna zmiana kolorów Mozliwość ściemniania w pełnym zakresie 0-100%. 2

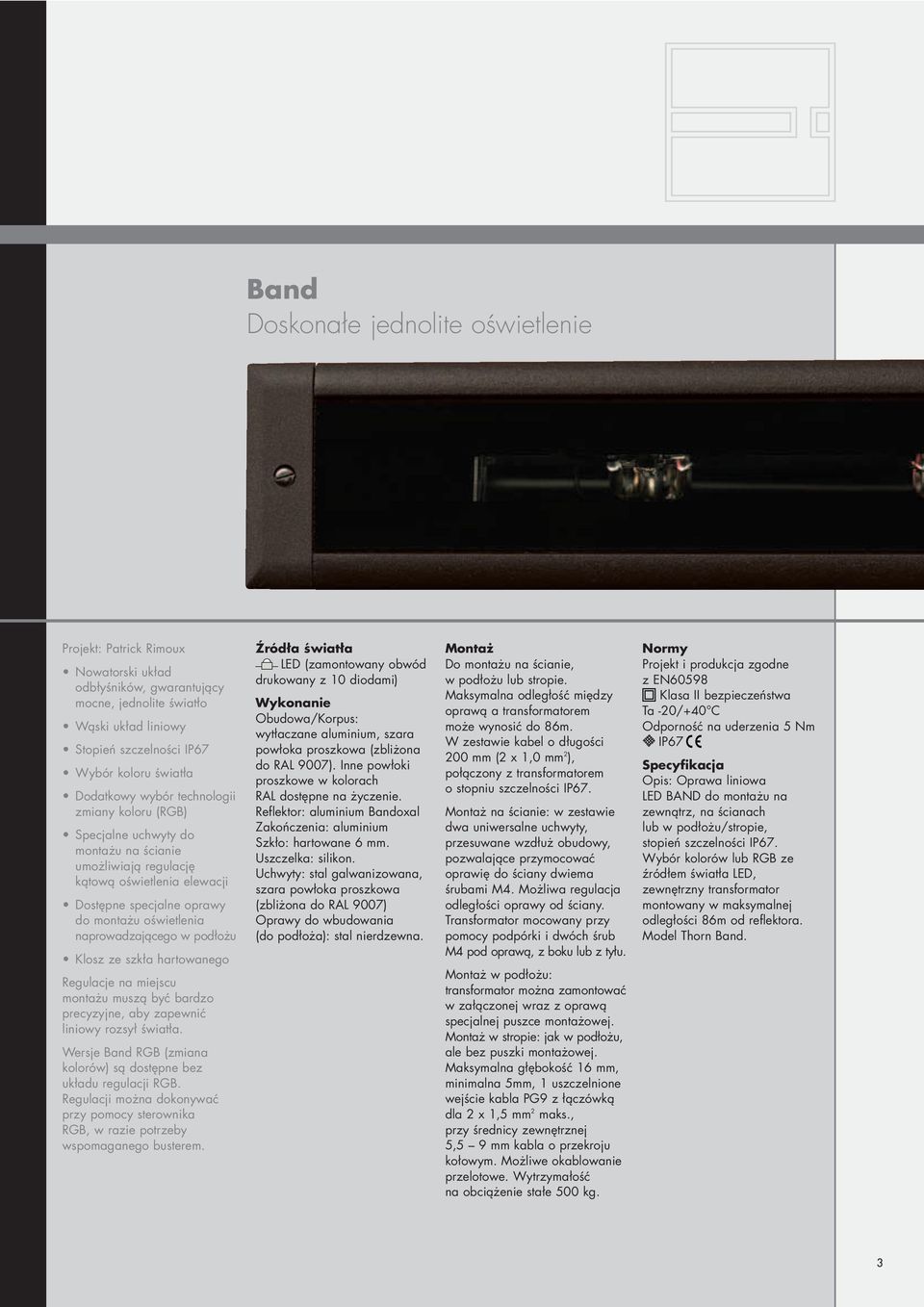

3 Band Doskonałe jednolite oświetlenie Projekt: Patrick Rimoux Nowatorski układ odbłyśników, gwarantujący mocne, jednolite światło Wąski układ liniowy Stopień szczelności IP67 Wybór koloru światła Dodatkowy wybór technologii zmiany koloru (RGB) Specjalne uchwyty do montażu na ścianie umożliwiają regulację kątową oświetlenia elewacji Dostępne specjalne oprawy do montażu oświetlenia naprowadzającego w podłożu Klosz ze szkła hartowanego Regulacje na miejscu montażu muszą być bardzo precyzyjne, aby zapewnić liniowy rozsył światła. Wersje Band RGB (zmiana kolorów) są dostępne bez układu regulacji RGB. Regulacji można dokonywać przy pomocy sterownika RGB, w razie potrzeby wspomaganego busterem. Źródła światła LED (zamontowany obwód drukowany z 10 diodami) Wykonanie Obudowa/Korpus: wytłaczane aluminium, szara powłoka proszkowa (zbliżona do RAL 9007). Inne powłoki proszkowe w kolorach RAL dostępne na życzenie. Reflektor: aluminium Bandoxal Zakończenia: aluminium Szkło: hartowane 6 mm. Uszczelka: silikon. Uchwyty: stal galwanizowana, szara powłoka proszkowa (zbliżona do RAL 9007) Oprawy do wbudowania (do podłoża): stal nierdzewna. Montaż Do montażu na ścianie, w podłożu lub stropie. Maksymalna odległość między oprawą a transformatorem może wynosić do 86m. W zestawie kabel o długości 200 mm (2 x 1,0 mm 2 ), połączony z transformatorem o stopniu szczelności IP67. Montaż na ścianie: w zestawie dwa uniwersalne uchwyty, przesuwane wzdłuż obudowy, pozwalające przymocować oprawię do ściany dwiema śrubami M4. Możliwa regulacja odległości oprawy od ściany. Transformator mocowany przy pomocy podpórki i dwóch śrub M4 pod oprawą, z boku lub z tyłu. Montaż w podłożu: transformator można zamontować w załączonej wraz z oprawą specjalnej puszce montażowej. Montaż w stropie: jak w podłożu, ale bez puszki montażowej. Maksymalna głębokość 16 mm, minimalna 5mm, 1 uszczelnione wejście kabla PG9 z łączówką dla 2 x 1,5 mm 2 maks., przy średnicy zewnętrznej 5,5 9 mm kabla o przekroju kołowym. Możliwe okablowanie przelotowe. Wytrzymałość na obciążenie stałe 500 kg. Normy Projekt i produkcja zgodne z EN60598 Klasa II bezpieczeństwa Ta -20/+40 C Odporność na uderzenia 5 Nm IP67 Specyfikacja Opis: Oprawa liniowa LED BAND do montażu na zewnątrz, na ścianach lub w podłożu/stropie, stopień szczelności IP67. Wybór kolorów lub RGB ze źródłem światła LED, zewnętrzny transformator montowany w maksymalnej odległości 86m od reflektora. Model Thorn Band. 3

4 Zastosowania Oprawy Band pozwalają do uzyskać ciekawe efekty świetlne na elewacjach i w otoczeniu budynków 4

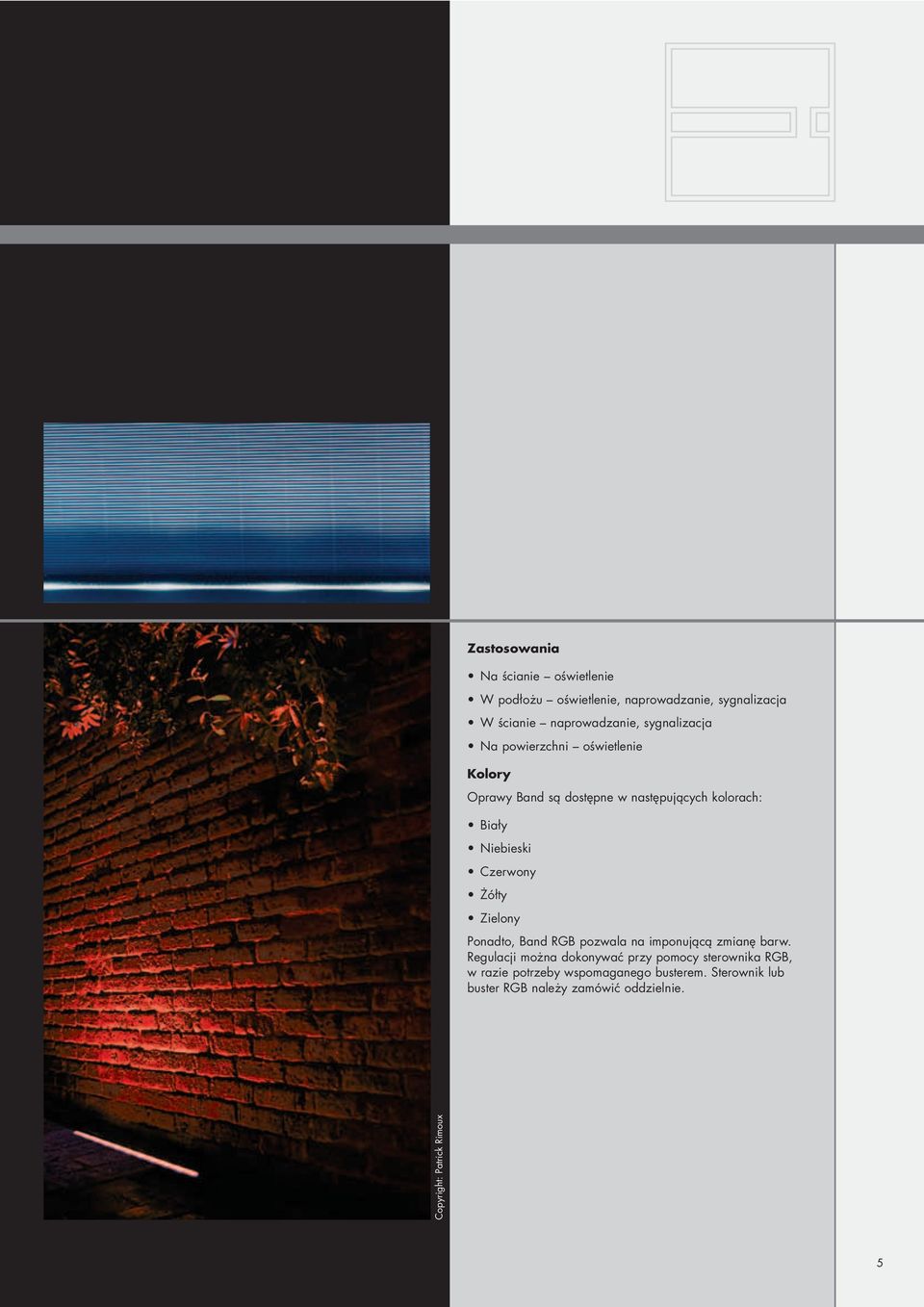

5 Zastosowania Na ścianie oświetlenie W podłożu oświetlenie, naprowadzanie, sygnalizacja W ścianie naprowadzanie, sygnalizacja Na powierzchni oświetlenie Kolory Oprawy Band są dostępne w następujących kolorach: Biały Niebieski Czerwony Żółty Zielony Ponadto, Band RGB pozwala na imponującą zmianę barw. Regulacji można dokonywać przy pomocy sterownika RGB, w razie potrzeby wspomaganego busterem. Sterownik lub buster RGB należy zamówić oddzielnie. Copyright: Patrick Rimoux 5

6 Sposób zamawiania, dane fotometryczne, wymiary Oprawa montowana na powierzchni Transformator 2.0m lux Oprawa do wbudowania lux 58 lux 116 lux 233 lux 90 WALL m m 0.15m Diody Band Odległość: 0,15 Oświetlony obszar: 2x2 m Kolor: Biały LED na/m: x10 Kąt przechyłu: 90 Opis typów Opis Ciężar (kg) Symb.zam. Obudowa do montażu na powierzchni BAND MWA WHI 1M 2, BAND MWA BLU 1M 2, BAND MWA RED 1M 2, BAND MWA YEL 1M 2, BAND MWA GRN 1M 2, BAND MWA RGB 1M 5, Wszystkie standardowe kody w tej broszurze dotyczą produktów z transformatorem zamontowanym na prawo od reflektora. Ten typ oprawy, ze względu na asymetrię, można montować tylko w jeden sposób: reflektor skierowany ku ścianie, a transformator z prawej strony. Obudowa do wbudowania BAND MRE WHI 1M 5, BAND MRE BLU 1M 5, BAND MRE RED 1M 5, BAND MRE YEL 1M 5, BAND MRE GRN 1M 5, BAND MRE RGB 1M 5, Sterowniki BAND/PLANE: SEKWENSER RGB BAND/PLANE: BUSTER RGB WHI biały, BLU niebieski, RED czarwony, YEL żółty, GRN zielony, RGB czerwony, zielony i niebieski 6

7 Kontakt Thorn Lighting Polska sp. z o.o Wrocław, ul. Gazowa 26A tel. (71) fax (71) wroclaw@thornlight.pl Warszawa ul. Powązkowska 15 tel. (22) fax (22) warszawa@thornlight.pl Poznań ul. Unii Lubelskiej 3 tel. (61) fax (61) poznan@thornlight.pl Chorzów tel. (32) fax (32) tel chorzow@thornlight.pl Gdańsk tel fax gdansk@thornlight.pl Kraków tel tel. (12) fax (12) krakow@thornlight.pl Bydgoszcz/Łódź tel plknml@thornlight.pl Szczecin/Koszalin Tel plbgas@thornlight.pl

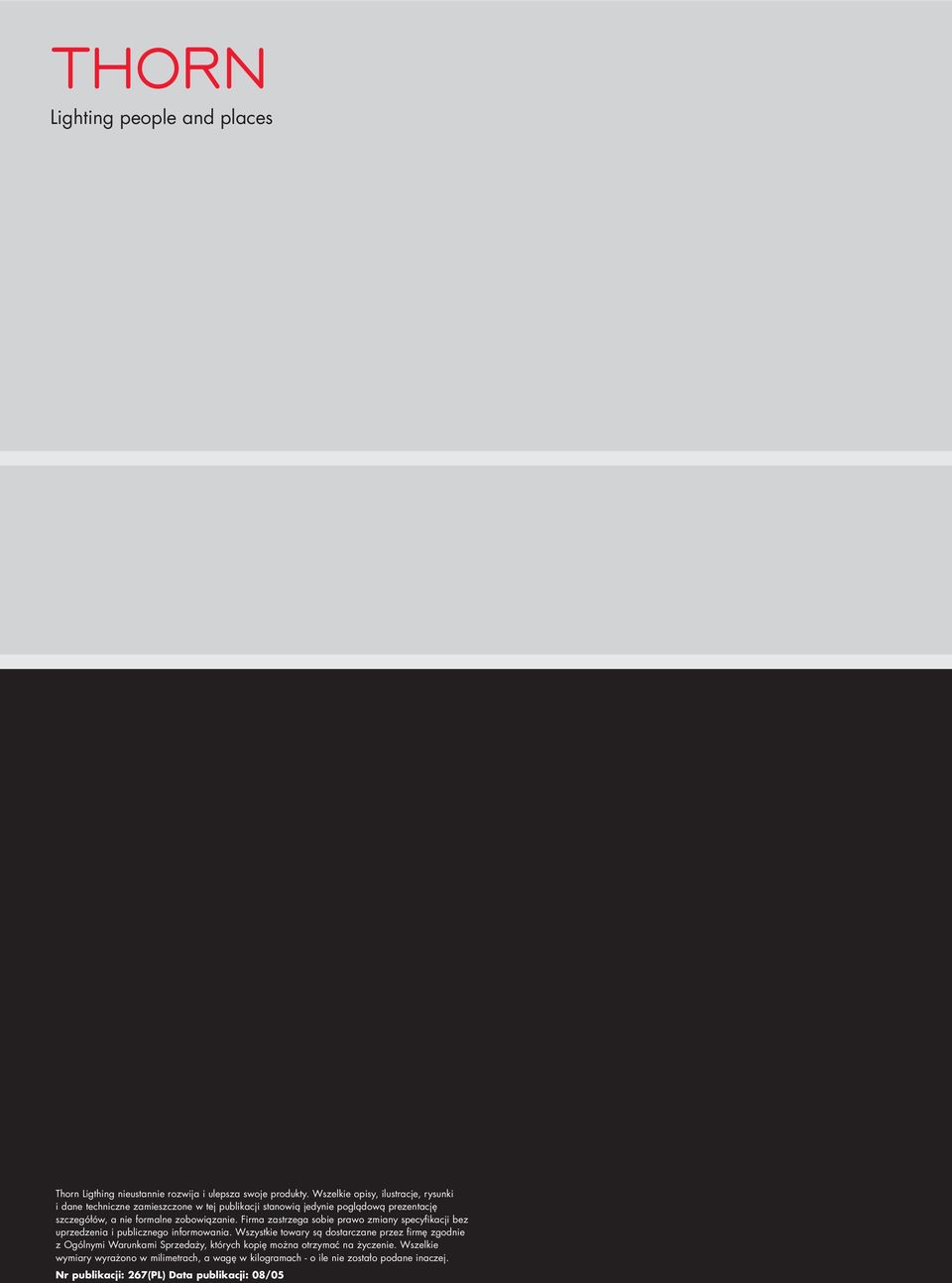

8 Lighting people and places Thorn Ligthing nieustannie rozwija i ulepsza swoje produkty. Wszelkie opisy, ilustracje, rysunki i dane techniczne zamieszczone w tej publikacji stanowią jedynie poglądową prezentację szczegółów, a nie formalne zobowiązanie. Firma zastrzega sobie prawo zmiany specyfikacji bez uprzedzenia i publicznego informowania. Wszystkie towary są dostarczane przez firmę zgodnie z Ogólnymi Warunkami Sprzedaży, których kopię można otrzymać na życzenie. Wszelkie wymiary wyrażono w milimetrach, a wagę w kilogramach - o ile nie zostało podane inaczej. Nr publikacji: 267(PL) Data publikacji: 08/05
