1 Brama szybkobieżna Albany RR200 ASSA ABLOY Entrance Systems

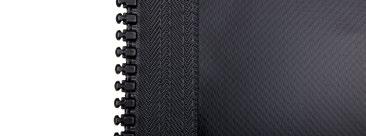

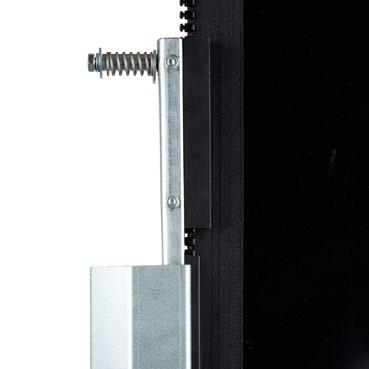

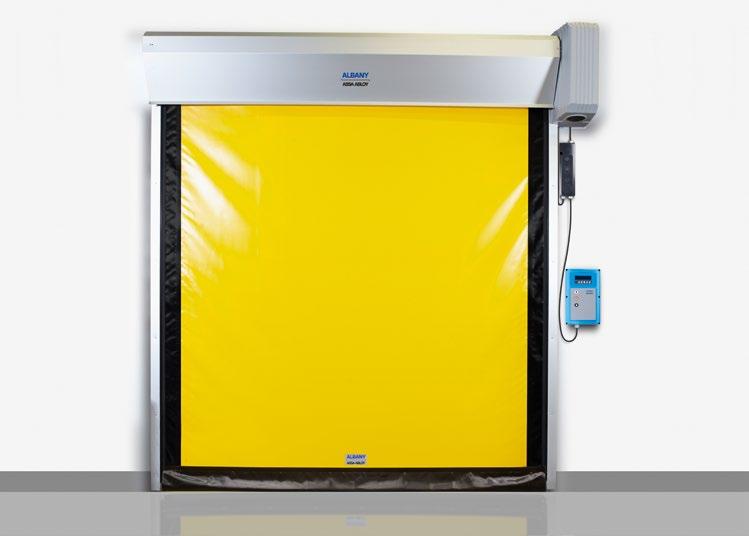

2 Brama szybkobieżna Albany RR200 Szybkobieżna brama rolowana Albany RR200 do uniwersalnych zastosowań wewnętrznych cechuje się nowatorskim sposobem prowadzenia kurtyny. Kurtyna z PCW z systemem suwakowym Samosmarujące plastikowe prowadnice boczne Kolumny boczne ze stali ocynkowanej z osłonami z anodowanego aluminium ASSA ABLOY, Besam, Crawford, Megadoor i Albany, jako słowa i logotypy, to przykłady znaków towarowych, będących własnością ASSA ABLOY Entrance Systems lub firm należących do ASSA ABLOY Group.

3 Brama szybkobieżna Albany RR200 Szybkobieżna brama rolowana Albany RR200 do uniwersalnych zastosowań wewnętrznych cechuje się nowatorskim sposobem prowadzenia kurtyny. Zalety Wąskie kolumny boczne zajmują mniej miejsca Szybkie otwieranie i zamykanie dzięki nowoczesnemu układowi napędowemu i systemowi sterowania z przetwornicą częstotliwości Albany MCS Szybki, łatwy montaż Nowatorskie prowadnice w kolumnach bocznych zapewniają niezawodny system crash i niską przepuszczalność powietrza, kiedy brama jest zamknięta Skuteczna ochrona przed pyłem, brudem, przeciągami i wilgocią W razie kolizji wybita z prowadnic kurtyna automatycznie wraca na miejsce w prowadnicy, bez konieczności przestojów i kosztownych napraw Całkowicie elastyczna kurtyna bez sztywnego profilu dolnego DANE TECHNICZNE Kolumny boczne wykonane są ze stali ocynkowanej z osłonami z anodowanego aluminium Wał nawojowy wykonany ze stali Samosmarujące plastikowe prowadnice boczne Elastyczna, trwała kurtyna z PCW, z mocowaniem suwakowym dla większej odporności na obciążenie wiatrem Opcjonalnie z poziomymi panelami wizyjnymi o wysokości 400 lub 800 mm albo z oknami 640 x 580 mm Stacjonarna fotokomórka Dodatkowa, zdalnie sterowana radiowo listwa bezpieczeństwa w elastycznym profilu dolnym kurtyny. Uchwyt ręcznego otwierania awaryjnego na wypadek przerwy w zasilaniu Opcjonalnie z łańcuchem ręcznym SZEROKI WYBÓR DOSTĘPNYCH KURTYN Możliwe jest zamówienie różnego rodzaju kurtyn w różnych kolorach, w zależności od zastosowania. Dostępne opcje wymieniono w tabeli obok. SYSTEM CRASH Dzięki suwakowi w prowadnicy bocznej oraz elastycznemu profilowi dolnemu, po kolizji kurtyna automatycznie wraca na miejsce w prowadnicy bocznej. NAPĘD Napęd z przekładnią zabezpieczającą przed opadnięciem płaszcza bramy. Może być montowany po prawej lub lewej stronie. Dane techniczne Brama wewnętrzna Brama zewnętrzna Odporność na napór wiatru EN Wymiary w mm Szerokość maks. Wysokość maks. Kierunek otwierania Osłony Osłona wału 1) Osłona napędu 1) Powierzchnie Kolumny boczne, stal z aluminiową osłoną Profil dolny elastyczny (soft edge) Wał nawojowy, stal Płaszcz bramy Barwiona kurtyna z PCW Niebieski jak RAL 5002 Czarny jak RAL 9005 Szary jak RAL 7035 Zielony jak RAL 6005 Czerwony jak RAL 3001 Pomarańczowy jak RAL 2004 Żółty jak RAL 1003 Biały jak RAL 9010 Okno/panel wizyjny Kolory Odporność na napór wiatru Zabezpieczenia Fotokomórka stacjonarna Elektryczna listwa bezpieczeństwa w profilu dolnym odpowiednia nieodpowiednia Klasa 1 Szczegóły na schemacie ogólnym mm 4000 mm Pionowy Aluminium Szary plastik zbliżony do RAL 7040 Suwakowy system prowadzenia kurtyny z automatycznym systemem Crash STEROWANIE Sterowanie z przetwornicą częstotliwości Albany MCS, z wbudowanym panelem sterowania. URUCHOMIENIE RĘCZNE W przypadku zaniku zasilania brama może być otwarta ręcznie przy użyciu korby. Opcjonalnie dostępny jest łańcuch ręczny. ZABEZPIECZENIA Brama spełnia wymogi rozporządzenia o miejscach pracy, przepisów o zapobieganiu wypadkom UVV oraz zharmonizowanych dyrektyw europejskich, w tym EN WSKAZANIE ZAGROŻENIA Zabezpieczenia bramy zostały zaprojektowane z uwzględnieniem wymogów zharmonizowanych dyrektyw europejskich i norm dotyczących bram automatycznych. W konkretnych warunkach eksploatacji, szczególnie jeśli brama obsługiwana jest przez ludzi, wskazane lub konieczne może być zainstalowanie dodatkowych zabezpieczeń i czujników. Uwarunkowania środowiskowe mogą również mieć wpływ na wybór odpowiedniej bramy. W takiej sytuacji radzimy skorzystać z fachowej porady naszych inżynierów i przedstawicieli handlowych. Napęd/sterowanie Napęd Elektryczny 0,65 kw Sterowanie Albany MCS Bezpiecznik 10 A zewnętrzny 1/N/PE 230 V, 50/60 Hz Wtyczka CEE 3-bolcowa, niebieska Napięcie sterowania 24 VDC Klasa ochrony IP 54 Prędkości (m/s) Otwierania do maks. Zamykania do maks. Opcja Standard 1,5 m/s 0,6 m/s 1) Osłona jest wymagana dla bram o wysokości 2,5 m, zgodnie z zapisami normy EN

4 Schemat ogólny Albany RR200 Bez osłony Z osłoną Z osłoną H Z osłoną 62 B Bez osłony System sterowania Albany MCS Prędkość otwierania: maks. [m/s] 1,5 Prędkość zamykania: maks. [m/s] 0,6 Wymiary skrzynki sterownika szer. x wys. x gł. Wymiary przetwornicy częstotliwości szer. x wys. x gł. mm 215 x 345 x 140 mm 106 x 355 x 106 Dostępne rozmiary: Szerokość Wysokość maks. 16 m 2 min maks R0012/0 Ostatnia aktualizacja:

5 Plan montażu Albany RR200 40,5 DH M n x ,5 175 DW R0010/0 Ostatnia aktualizacja:

6 ASSA ABLOY Entrance Systems to czołowy dostawca rozwiązań do automatycznej obsługi wejść i wjazdów, umożliwiających wydajny przepływ towarów i osób. Nasze znane na świecie marki Besam, Crawford, Megadoor i Albany oferują produkty i usługi mające na celu zaspokojenie potrzeb użytkowników końcowych w zakresie bezpieczeństwa, wygody i równowagi ekologicznej. ASSA ABLOY Entrance Systems wchodzi w skład ASSA ABLOY. ASSA ABLOY Entrance Systems biuro.pl.aaes@assaabloy.com Follow us: Please enter ASSA ABLOY Entrance in the channel s search field. ASSA ABLOY Entrance Systems AB PL.MAN/Albany RR200/DEU.PL-1.1/ 1511 / Technical data subject to change without notice
