DESKLIFT DL9 DANE TECHNICZNE

Transkrypt

1 DANE TECHNICZNE DESKLIFT DL9 Właściwości: Siła: do 800 N na siłownik (600 N w wersjach XL) Prędkość: do 38 mm/s bez obciążenia Standardowy wymiar zabudowy: 560 mm Standardowa długość skoku: 650 mm Kolor: wszystkie części czarne (RAL 9005) lub wszystkie części szare (RAL 9006) Niski poziom hałasu Napęd synchroniczny profilu pośredniego Oddzielny kabel silnika (czarny: 1000 mm, 2000 mm lub 2500 mm) Kompaktowy wzór z siłownikiem i prowadnicą w jednej jednostce Wymiary kolumny: 70 mm (profil zewnętrzny), 63,5 mm (profil pośredni) i 57 mm (profil wewnętrzny) Wymiary obudowy silnika: 177 x 97 x 46 mm (jak w DL6, ale ze wzmocnieniem w postaci trójkątnego kształtownika) Moment zginający: My = maks. 150 Nm dynamiczny (100 dla XL) Czujnik Halla (umożliwia napęd równoległy) Opcja: Kolory klienta Wersja wydłużona przeznaczona do płaskich ekranów Wymiar zabudowy: 730 mm Długość skoku: 980 mm Maks. obciążenie: 600 N Moment zginający: maks. 100 Nm Kolor: czarny RAL 9005 i szary RAL 9006 Cykl pracy: 5% Zasady użytkowania: Napęd pojedynczy lub równoległy dla 2, 3 lub 4 jednostek Cykl pracy: 10% ~ 6 min na godzinę lub 2 min pracy ciągłej przy pełnym obciążeniu Temperatura otoczenia: od +10 do +40 C Kompatybilność ze skrzynkami kontrolnymi CBD4, CBD5 oraz układami sterowania: DP, DPA, DPB i WDP Planowane potwierdzenie zgodności z normami EN i UL 962 Temperatury magazynowania i transportu: od -20 C do + 70 C Model DL9 LINAK to pierwsza okrągła trzyczęściowa kolumna podnosząca. Oprócz owalnej prowadnicy model DL9 posiada znaną z innych systemów obudowę silnika DL5/6 oraz nowy trzyczęściowy siłownik do zabudowy DB9. Odwrócona konstrukcja odznacza się niewielkimi rozmiarami, co zawdzięcza również wyeliminowaniu poprzecznicy. Model DL9 jest kompatybilny ze standardowymi skrzynkami kontrolnymi CBD4 i CBD5, co stanowi gwarancję niskiego poziomu hałasu i szerokiego wyboru opcji. Jest teraz dostępny w wersji wydłużonej do stosowania z płaskimi ekranami.

2 Przy długości 560 mm +5/-2 mm w pełni złożonej jednostki i długości skoku 650 mm ± 3 mm możliwe jest uzyskanie zakresu regulacji wysokości blatu od mm. Dzięki temu biurko może być wykorzystywane w stanowiskach pracy stojącej i siedzącej. Wymiary: Wersja standardowa: Wersja wydłużona:

3 Zabezpieczenie części mechanicznych Profil modelu DL9, podobnie jak profil modelu DL11, posiada wyżłobienia, które zabezpieczają go przed obracaniem. Wyżłobienia chronią wewnętrzne części przed uszkodzeniami w przypadku kontaktu z przeszkodą (np. w przypadku uderzenia w ramę drzwi w czasie przenoszenia złożonego biurka). Wskazówki montażowe dla DL9 (obudowa silnika) W obudowie silnika znajduje się 6 gwintowanych otworów M6 do mocowania obudowy do ramy biurka. Zalecamy mocowanie obudowy za pomocą 6 wysokiej jakości (min. 8,8) śrub M6 o odpowiedniej długości, tzn. takich, które nie zostaną wkręcone do obudowy silnika na głębokość większą niż 10 mm. Moment dokręcania nie może przekroczyć 7,5 Nm. Max. 10 mm Rysunek 1 Rysunek 2 Śruby należy wkręcić w 6 gwintowanych otworów montażowych Obudowa silnika DL9: należy zwrócić uwagę na długości śrub. Do zamocowania obudowy do ramy biurka zalecamy wykorzystanie wszystkich sześciu otworów montażowych M6. Wartości momentu zginającego jednostek podnoszących mają zastosowanie tylko dla montażu przeprowadzonego w powyższy sposób. Testy przeprowadzone na obudowach zamocowanych przy wykorzystaniu tylko 4 otworów montażowych wykazały, że taki sposób montażu nie zapewnia wystarczającej wytrzymałości na skręcanie. Wskazówki montażowe dla DL9 (stopa) W modelu DL9 znajdują się 4 gwintowane otwory M6 do mocowania stopy. Zalecamy mocowanie obudowy za pomocą 4 wysokiej jakości (min. 8,8) śrub M6 o odpowiedniej długości, tzn. takich, które nie zostaną wkręcone do kolumny DL9 na głębokość większą niż 20 mm. Moment dokręcania podstawy nie może przekroczyć 10 Nm. Stopa 4 otwory montażowe w podstawie kolumny rozmieszczone są na okręgu o średnicy Ø 42 mm.

4 Montaż do biurka (różne) Blat biurka Materiał tłumiący Min. wysokość biurka Wysokość DL9 w najniższym położeniu Poziom podłogi Z uwagi na to, że blat biurka przenosi drgania, zalecamy umieszczenie materiału tłumiącego między blatem a ramą biurka. W przypadku blatów o grubości 25 mm konieczne jest zamocowanie dolnej krawędzi jednostki podnoszącej maks. 15 mm nad podłogą, tak aby wysokość biurka w najniższym położeniu wynosiła tylko 600 mm. W przypadku umieszczenia między blatem a ramą biurka materiału tłumiącego o grubości 2 mm jednostka podnosząca musi zostać zamontowana maks. 13 mm nad podłogą. Umieszczenie monitora bezpośrednio nad obudową silnika może spowodować nieprawidłowe działanie monitora. Magnesy znajdujące się w silniku mogą zakłócać obraz monitora. Skala problemu zależy od odległości oraz od typu monitora. W przypadku wystąpienia problemu można mu zaradzić poprzez umieszczenie stalowej płytki/rurki lub innego nieco większego magnesu między silnikiem a blatem biurka.

5 Wskazówki montażowe dla płaskiego ekranu: Kolumny DL9 i DL9XL mogą zostać zamocowane w odwrotny sposób z obudową silnika ukrytą wewnątrz szafki. Obok wytrzymałości wspornika montażowego obudowy silnika należy także uwzględnić: wytrzymałość biurka, długość skoku i ciężar ekranu. Do zamocowania wspornika ekranu zalecamy wykorzystanie 4 otworów montażowych M6. Trwałość kolumny zależy między innymi od momentu, jakiemu jest poddawana. Wspornik płaskiego ekranu powinien się znajdować możliwie najbliżej kolumny. Specyfikacja techniczna: Typ Siła maks. (N) na DL9 Samoczynna blokada (N) na DL9 Prędkość bez obciążenia (mm/s) Cykl pracy (%) DL DL9XL

6 Krzywe dla 2 x DL9 z napędem równoległym: 2 x DL9 z CBD [mm/s] Transformator 200 W Transformator 300 W [N] Powyższe dane uzyskano na podstawie pomiarów wykonanych na dwóch jednostkach podnoszących DL9. Biurko jest podnoszone. Maks. obciążenie kolumny DL9XL wynosi 600N. Powyższy wykres odnosi się do ładunku położonego centralnie. Podczas obciążenia momentem w kolumnie pojawia się podwyższone tarcie, które powoduje odpowiednie zmniejszenie siły podnoszenia. Zalecamy stosowanie systemu DL9 DESKLINE tylko do pchania i zamocowanie obudowy silnika u góry.

7 Przykładowe zamówienie: DL B Wym. zabudowy: Dł. skoku: Typ silnika: Standard: Kolor: Standard: Kabel: Standard: Typ: 560 = 560 mm (standard) 730 = 730 mm (XL) 650 = 650 mm (standard) 980 = 980 mm (XL) 0 = standard 0 = standard A = szary (RAL 9006) B = czarny (RAL9005) 0 = standard 0 = 200 mm (standard) 0 = standard Trzyczęściowa kolumna DL9 z owalną prowadnicą i największym profilem skierowanym do góry Kabel silnika: L Kable silnika należy zamawiać oddzielnie. Numery katalogowe: (L = czarny kabel silnika o dł mm) (L = czarny kabel silnika o dł mm) (L = czarny kabel silnika o dł mm)

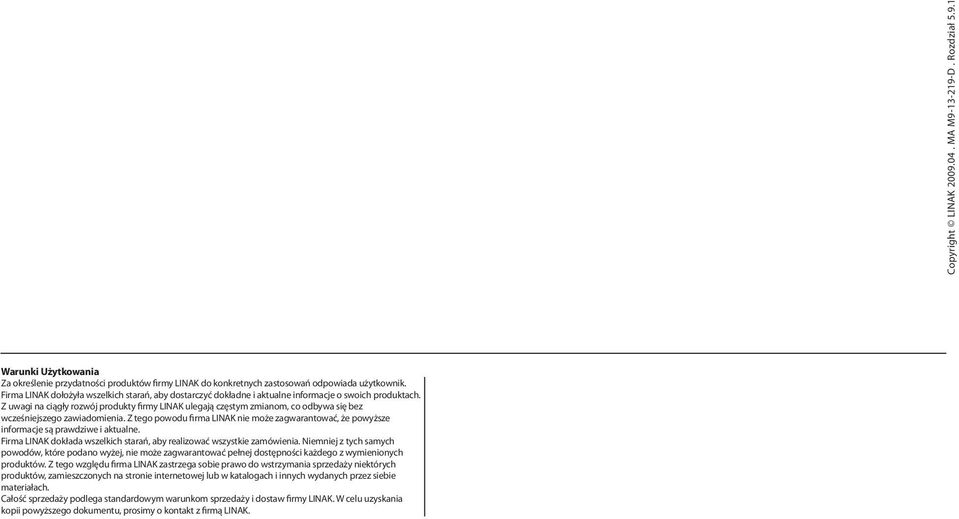

8 Warunki Użytkowania Za określenie przydatności produktów firmy LINAK do konkretnych zastosowań odpowiada użytkownik. Firma LINAK dołożyła wszelkich starań, aby dostarczyć dokładne i aktualne informacje o swoich produktach. Z uwagi na ciągły rozwój produkty firmy LINAK ulegają częstym zmianom, co odbywa się bez wcześniejszego zawiadomienia. Z tego powodu firma LINAK nie może zagwarantować, że powyższe informacje są prawdziwe i aktualne. Firma LINAK dokłada wszelkich starań, aby realizować wszystkie zamówienia. Niemniej z tych samych powodów, które podano wyżej, nie może zagwarantować pełnej dostępności każdego z wymienionych produktów. Z tego względu firma LINAK zastrzega sobie prawo do wstrzymania sprzedaży niektórych produktów, zamieszczonych na stronie internetowej lub w katalogach i innych wydanych przez siebie materiałach. Całość sprzedaży podlega standardowym warunkom sprzedaży i dostaw firmy LINAK. W celu uzyskania kopii powyższego dokumentu, prosimy o kontakt z firmą LINAK. Copyright LINAK MA M D. Rozdział 5.9.1
