SZAFKI DYSTRYBUCYJNE FTTH SERII SPUX

Transkrypt

1 SZAFKI DYSTRYBUCYJNE FTTH SERII SPUX Opis Szafki serii SPUX stanowią kompleksowy system do budowy światłowodowych sieci FTTH napowietrznych, naziemnych i wewnątrzbudynkowych. Obudowy są wykonane ze wzmocnionego poliestru termoutwardzalnego i charakteryzują się wysoką odpornością na czynniki zewnętrzne i dobrą estetyką. Wszystkie elementy wyposażenia są wykonane z duralu lub ze stali nierdzewnej. Kolor obudowy szary RAL7035. Obudowy spełniają następujące wymagania: Ogólne bezpieczeństwo produktów CE Stopień ochrony EN60529 IP66 Odporność mechaniczna EN62262 IK-10 Odporność ogniowa UL94-V0, UL94-5VA Odporność na UV UL746C f1 RoHS zgodnie z dyrektywą 2002/95/WE Szafki SPUX są oferowane w różnych wielkościach i konfigurowane zgodnie z wymaganiami klientów. Wykonanie A. Cała przestrzeń w szafkach jest wykorzystana jako ODF z kasetami spojeń, splitterami i organizatorami zapasów operacyjnych włókien i pigtaili. Wykonanie B. Szafki mają wydzielone strefy na zapasy kabli w tylnej części, za odejmowaną płytą montażową ODF wyposażoną w kasety spojeń, pole komutacyjne, organizatory kabli, pigtaile i splittery. Szafki SPUX są wyposażone w zamki krzywkowe CML12 na klucz uniwersalny. W szafkach są montowane moduły kaset spojeń Optronik KSP12 lub KSM12. Szafki mogą być fabrycznie wyposażone w przepust owalny IP68 do wprowadzania kabli nieprzeciętych (loop cable). W tabeli przedstawiona jest oferta na szafki o różnych pojemnościach z opcjami wyposażenia. Typ szafki Pojemność max ODF Wymiary, mm Masa, kg H W D SPU325A SPU325B SPU43A SPU43B SPU64A1 SPU64A2 SPU64B SPU86B2 SPU86B1 16SCF-24SCSF/S48 8SCF-12SCSF/S48 32SCF-48SCSF/S72 16SCF-24SCSF/S48 96SCF-144SCSF/S144 96SCF-144SCSF/2xS144 48SCF-72SCSF/S SCF-216SCSF/2xS SCF-288SCSF/S Uwaga: SCF adaptery SC z kołnierzem standardowym (flange) SCSF adaptery SC z małym kołnierzem (flangeless) Wyposażenie Uchwyty naścienne lub wieszak słupowy US25 Uchwyty naścienne lub wieszak słupowy US30 lub cokół fundamentowy F43 Uchwyty naścienne lub wieszak słupowy US40 lub cokół fundamentowy F64 Uchwyty naścienne lub wieszak słupowy US60 lub cokół fundamentowy F86 Zakres stosowania Szafki SPUX IP66 z przepustami wentylacyjnymi IP54 są przeznaczone do zastosowań typowo zewnętrznych kategorii A i G według normy PN-EN Przykład zamówienia SPU325B/12SF-2/S24-N Szafka naścienna wykonanie B, pojemność 12xSC Flangeless, 2xKSP12/S24, akcesoria kablowe, wieszaki do montażu naściennego str. 1

2 Przełącznica naścienna SPU325B/12SCSF-N-2/S24-N str. 2

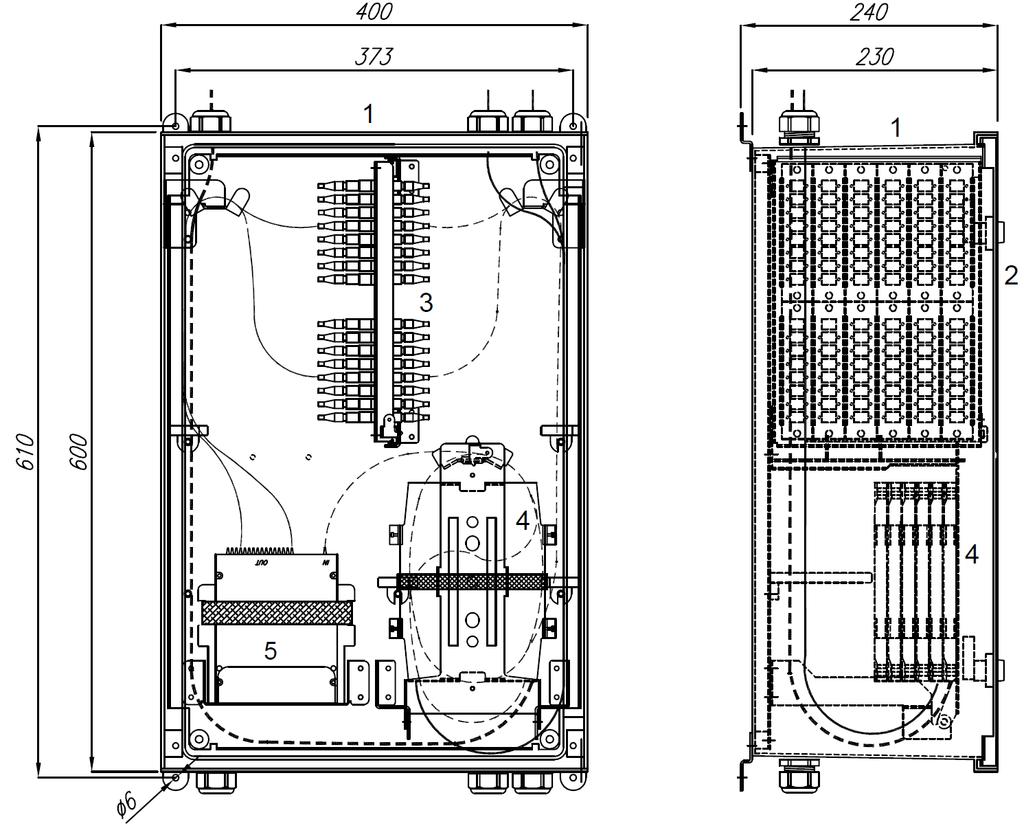

3 Przełącznica naścienna SPU43A/48SCSF-KB-2/S24-N 1. Podstawa szafki 2. Drzwiczki z zamkami 3. Pole komutacyjne 32xSCF (48SF) 4. Uchylny moduł z kasetami KSP12/S24 5. Boczna kieszeń do splitterów ABS blackbox str. 3

4 Przełącznica naścienna SPU43B/24SCSF-N-2/S24-N 1. Podstawa szafki 2. Dławiki i przepusty kablowe 3. Drzwiczki z zamkami 4. Strefa komunikacji i zapasów kabli 5. Płyta montażowa ODF 6. Pole komutacyjne do 24SCSF (adaptery SC Flangeless) 7. Splittery ABS blackbox na płycie montażowej ODF 8. Uchylny moduł z kasetami KSP12/S24 Uwaga: płyta montażowa ODF jest odejmowana str. 4

5 Przełącznica naścienna SPU64A1/96SCF(144SCSF)-KF-6/S24-N 1. Podstawa szafki 2. Drzwiczki z zamkami 3. Wysuwane pole komutacyjne 96SC (144SCSF) 4.Uchylny moduł z kasetami KSP12/S24 5. Kieszeń frontowa do splitterów ABS blackbox str. 5

6 Przełącznica naścienna SPU64B/72SCSF-N-6/S24-N 1. Podstawa szafki 2. Drzwiczki z zamkami 3. Strefa komunikacji i zapasów kabli 4. Uchylny moduł z kasetami KSP12/S24 5. Pole komutacyjne do 72xSCSF (adaptery SC Flangeless) 6. Splittery ABS blackbox na płycie montażowej ODF Uwaga: płyta montażowa ODF jest odejmowana str. 6

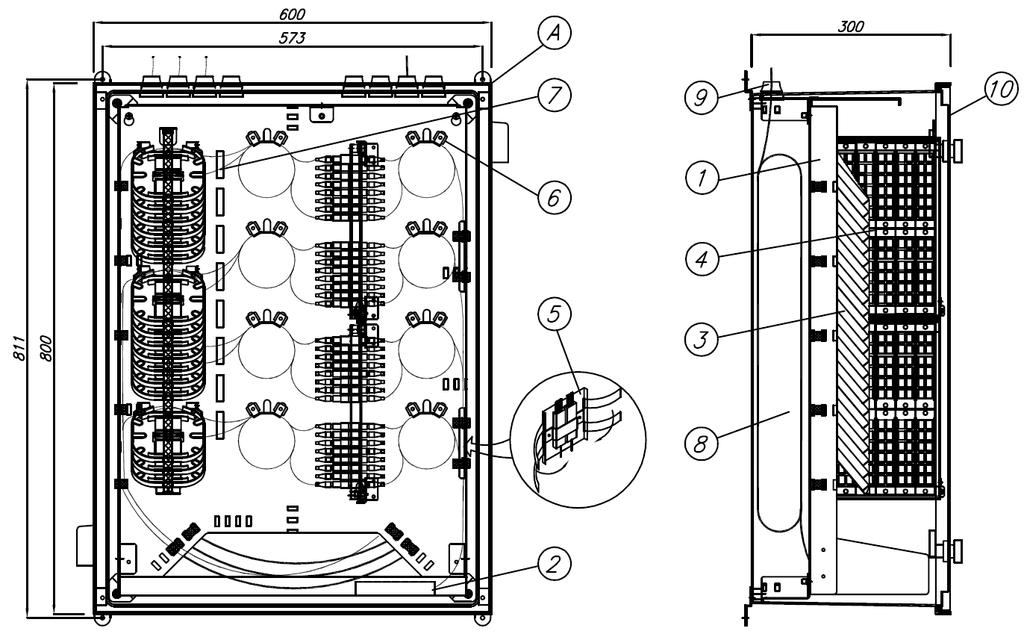

7 Przełącznica naścienna SPU86B1/288SCSF-KR-24/Z12-N A. Obudowa BRES Płyta montażowa (odejmowana) 2. Kieszeń rynnowa dolna na splittery ABS 3. Kasety spojeń w modułach 2x12xKSM12 4. Pole komutacyjne 192SCF/288SCSF (Flangeless) 5. Wspornik do splitterów miniaturowych 6. Wieszaki do wiązek światłowodów 7. Elastyczne prowadnice kabli (chomątka) 8. Przestrzeń na zapasy kabli za płytą ODF 9. Przepusty/dławiki kablowe od góry i/lub od spodu 10. Wieszaki naścienne 11. Przepusty wentylacyjne str. 7

8 Przełącznica wolnostojąca SPU86B2/144SCF(216SCSF) -KR - 12/S24 - F86 str. 8

9 Przełącznica wolnostojąca SPU86B1/192SCF(288SCSF) -KR - 24/Z12 - F86 A. Szafka ODF BRES Płyta montażowa odejmowana 2. Kieszeń rynnowa dolna na splittery ABS 3. Kasety spojeń w modułach 2x12xKSM12 4. Pole komutacyjne 288SCSF Flangeless 5. Wspornik do splitterów miniaturowych 6. Wieszaki do wiązek światłowodów 7. Elastyczne prowadnice kabli (chomątka) 8. Przestrzeń na zapasy kabli 9. Przepust szczotkowy do cokołu B. Cokół fundamentowy F86 1. Odejmowana pokrywa z zamkiem 2. Uchwyty do rur i kabli 3. Wypełnieniacz cokołu (keramzyt) str. 9

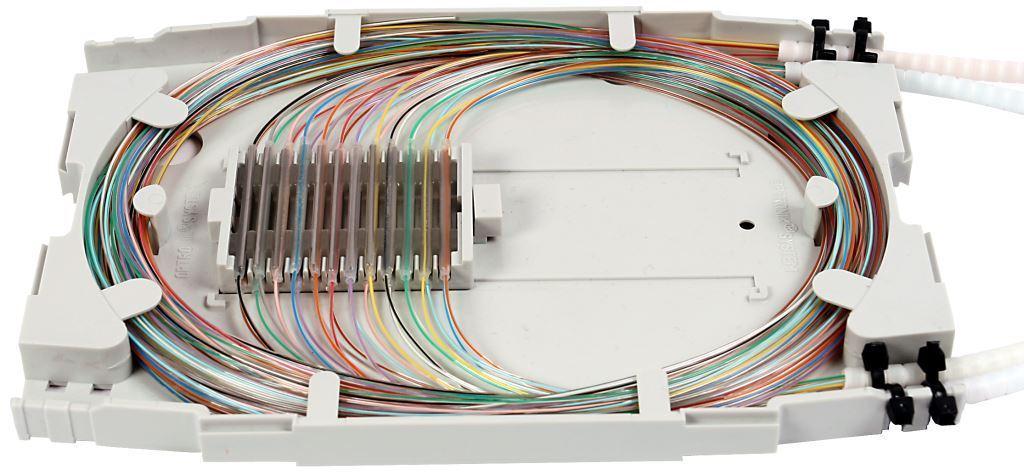

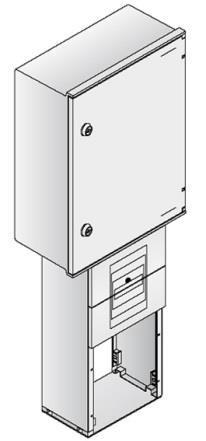

10 Wyposażenie do szafek SPUX Kaseta KSP12/S24 do 24 spojeń Kaseta KSM12/Z12 do 12 spojeń Uchwyty słupowe USX Cokoły fundamentowe FX Typ szafki Cokół Wymiary cokołu w mm A B C Masa cokołu w kg Uchwyt słupowy SPU US25 SPU43 F ,80 US30 SPU64 F ,85 US40 SPU86 F ,0 kg US60 str. 10
