1 SZAFA TELEINFORMATYCZNA UNIWERSALNA solutions for connections

2 PODSTAWOWA, UNIWERSALNA SZAFA TELEINFORMATYCZNA Przeznaczona do zastosowania wewnątrz pomieszczeń. Oferowana w 34 wykonaniach gabarytowych, w tym 2 wykonań dostępnych w stałej sprzedaży z magazynu ZPAS S.A. Rozbudowany system konfiguracji: - różne wykonania drzwi, osłon i dachów, - możliwość zestawienia szaf w zespoły, - możliwość ustawiania szafy na stopkach, kółkach i cokołach zwykłych lub z możliwością poziomowania, - doprowadzenie kabli do szafy możliwe z dowolnej strony, - w szafach o szerokości 00 mm istnieje możliwość ustawienia belek nośnych w rozstawie 2", - konfigurowanie szafy za pomocą prostego systemu kodowania. Szeroki zakres elementów wyposażenia dodatkowego: półki, szuflady, panele wentylacyjne, listwy zasilające, zaślepki itp. Możliwość realizacji szaf w wykonaniach specjalnych według potrzeb klienta. Maksymalny kąt otwarcia drzwi: Wszystkie otwory w płycie górnej i dolnej szafy fabrycznie zakryte wyłamywanymi zaślepkami ZAKRES DOSTAWY Szafa w konfiguracji podstawowej* (nr kat. WZ-IT-XXXXXX-69AA dla szaf o gł. 600/00, WZ-IT-XXXXXX-44AA dla szaf o gł. 00/200): - szkielet, - drzwi szklane z bokami metalowymi i zamkiem trzypunktowym lub drzwi perforowane, - osłony boczne pełne z zamkami jednopunktowymi, - drzwi tylne: blaszane, skrócone z maskownicą 3 U z przepustem szczotkowym, lub perforowane bez maskownicy, - dwie pary belek nośnych w rozstawie 9", - listwa i linki uziemienia, - stopki regulacyjne. *) Inne konfiguracje - patrz schemat na str. 3. DANE TECHNICZNE Materiał: Szkielet, osłony, drzwi bez szyby, belki nośne, ceowniki - blacha stalowa Drzwi z szybą - blacha stalowa, szkło hartowane Wysięgniki - odlew znalowy Stopień ochrony: IP 20 zgodnie z normą PN-EN (nie dotyczy przepustów szczotkowych). Wykończenie powierzchni: Szkielet, osłony, drzwi - malowane farbą proszkową o grubej strukturze, w kolorze RAL 035 lub RAL Zastosowanie innych kolorów po uzgodnieniu. Belki nośne, ceowniki - alucynk. Dopuszczalne obciążenie: patrz tabela na str ZPAS

3 TABELA WYKONAŃ Szerokość L [mm] Głębokość G [mm] Numer wykonania Wysokość użytkowa szafy HU [U = 44,45 mm] 4 U 45 U 42 U 33 U 24 U U Wysokość szkieletu H [mm] Uwaga: Szafy w wykonaniach zaznaczonych zielonym kolorem dostępne są w stałej sprzedaży z magazynu ZPAS S.A. NUMER KATALOGOWY SZAFY SZB IT WZ - IT - XXXXXX - XXXX - XX - XXXX - X - XXX P T LB PB P T LB PB Numer wykonania określający wymiary gabarytowe szafy (patrz tabela wykonań). Kolor szafy: 0 - RAL RAL 9005 P - PRZÓD T - TYŁ Rodzaj drzwi przednich, tylnych lub osłony bocznej: 0 - brak drzwi 2 - drzwi pełne blaszane, jednoskrzydłowe z zamkiem trzypunktowym 3 - drzwi pełne blaszane, dwuskrzydłowe z zamkiem trzypunktowym 4 - drzwi blaszane, jednoskrzydłowe z perforacją typu C, z zamkiem trzypunktowym 5 - drzwi blaszane, dwuskrzydłowe z perforacją typu C, z zamkiem trzypunktowym 6 - drzwi szklane z bokami metalowymi i zamkiem trzypunktowym - drzwi szklane dwuskrzydłowe z blachą na środku szerokości szafy, z zamkami trzypunktowymi - drzwi blaszane z szybą szklaną i zamkiem trzypunktowym 9 - drzwi pełne blaszane, skrócone z zamkami jednopunktowymi + jedna maskownica 3 U z przepustem szczotkowym zamontowana pod drzwiami A - osłona pełna blaszana z zamkami jednopunktowymi LB - LEWY BOK PB - PRAWY BOK Rodzaje osłon bocznych: 0 - brak osłony A - osłona pełna blaszana z zamkami jednopunktowymi Układ belek lub kątowników nośnych wewnątrz szafy: - dwie pary belek nośnych 9" oraz jedna para belek nośnych środkowych 2 - dwie pary belek nośnych 9" 3 - dwie pary kątowników nośnych 9" P - PRZÓD T - TYŁ LB - LEWY BOK PB - PRAWY BOK Konfiguracja ścian cokołu Cztery cyfry określające rodzaje ścian cokołu. Jeżeli szafa nie stoi na cokole, to w tym miejscu należy wpisać zera (0000). Każda ze ścian może być: - pełna z perforacją z podwójną perforacją* z przepustem szczotkowym z dwoma przepustami szczotkowymi* z przepustem szczotkowym i perforacją*... - z wysuwaną ramą wsporczą**... *) Tylko dla cokołów o wysokości 200 mm. **) Tylko jako ściana przednia do cokołów o wysokości 0 mm. DOPUSZCZALNE OBCIĄŻENIE SZAF SZB IT Rodzaj podstawy stopki kółka typu 50 kółka typu 300 cokół Maksymalny dozwolony ciężar wyposażenia zamontowanego w szafie 00/360* kg 50 kg 500 kg 00/360* kg *) Deklarowana nośność obowiązuje przy zachowaniu maksymalnego rozstawu belek nośnych na głębokości szafy oraz zastosowaniu dodatkowej pary ceowników w połowie jej wysokości. Rodzaj podstawy: 0 - brak podstawy - stopki 2 - kółka typu cokół o wysokości 0 mm 4 - cokół o wysokości 200 mm 5 - cokół o wysokości 0 mm z możliwością poziomowania 6 - cokół o wysokości 200 mm z możliwością poziomowania Rodzaj dachu: 0 - brak dachu - dach standardowy 2 - dach z dodatkową perforacją* 3 - dach z otworami pod zaślepki** *Tylko dla szaf o głębokości 600 i 00 mm **Tylko dla szaf o głębokości 00 i 200 mm Uwagi: W skład każdej szafy SZB IT, oprócz elementów ujętych w numerze katalogowym, wchodzą listwa uziemienia oraz linki uziemienia drzwi i osłon. ZPAS 03

4 Przekrój A-A (szafa o głębokości 00 mm) Przekrój B-B (szafa o głębokości 00 mm) BUDOWA. Słup szkieletu szafy 3. Płyta dolna szkieletu 4. Płyta górna szkieletu 5. Stopka regulacyjna 6. Ceownik. Wysięgnik. Belka nośna 9. Listwa uziemienia. Wyłamywana zaślepka x mm 2. Wyłamywana zaślepka x mm Przekrój A-A (szafa o głębokości 600 mm) Przekrój B-B (szafa o głębokości 600 mm) 4 2 Widok z przodu (szafa o szerokości 600 mm) 4 Widok z przodu (szafa o szerokości 00 mm) Widok z boku (szafa o głębokości 600 mm) Widok z boku (szafa o głębokości 00 mm) A A B B L = 600 L = 00 G = 600 G = 00 5 Belka nośna 9" 2, 3,5 6, n x 44,45 44, H HU C C D D Przekrój C-C (szafa o głębokości 600 mm) 9 Przekrój D-D (szafa o głębokości 600 mm) 9 GU max = G G = Przekrój C-C (szafa o głębokości 00 mm) Przekrój D-D (szafa o głębokości 00 mm) GU max = G - 0 G = 00 32,5 2 Uwaga: Szafy na rysunku pokazano bez osłon i drzwi. 04 ZPAS

5 Przekrój M-M (szafa o głębokości 200 mm) Przekrój N-N (szafa o głębokości 200 mm) BUDOWA Przekrój M-M (szafa o głębokości 00 mm) 2 Przekrój N-N (szafa o głębokości 00 mm) 2. Słup szkieletu szafy 2. Słup szkieletu środkowy 3. Płyta dolna szkieletu 4. Płyta górna szkieletu 5. Stopka regulacyjna 6. Ceownik. Wysięgnik. Belka nośna 9. Listwa uziemienia. Wyłamywana zaślepka x mm. Wyłamywana zaślepka x 2 mm 2. Wyłamywana zaślepka x mm Widok z przodu (szafa o szerokości 600 mm) 4 Widok z przodu (szafa o szerokości 00 mm) 2 Widok z boku (szafa o głębokości 00 mm) Widok z boku (szafa o głębokości 200 mm) M M N N 2 H HU O O P P L = 600 L = 00 G = 00 G = Belka nośna 9" 6, 5 3,5 2, 2 44,45 n x 44,45 32, Przekrój O-O (szafa o głębokości 00 mm) 9 Przekrój P-P (szafa o głębokości 00 mm) 3 GU max = G - 0 GU max = G - 0 Przekrój O-O (szafa o głębokości 200 mm) 3 2 G = 00 G = 200 Przekrój P-P (szafa o głębokości 200 mm) Uwaga: Szafy na rysunku pokazano bez osłon i drzwi. ZPAS 05

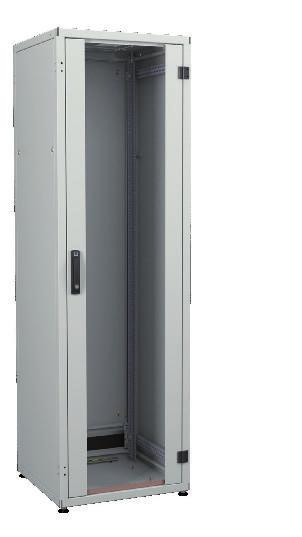

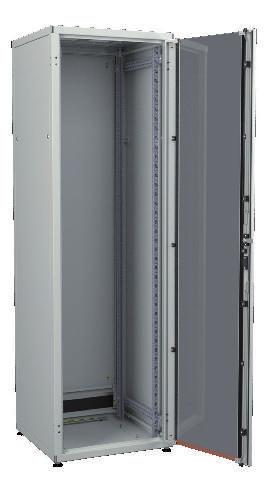

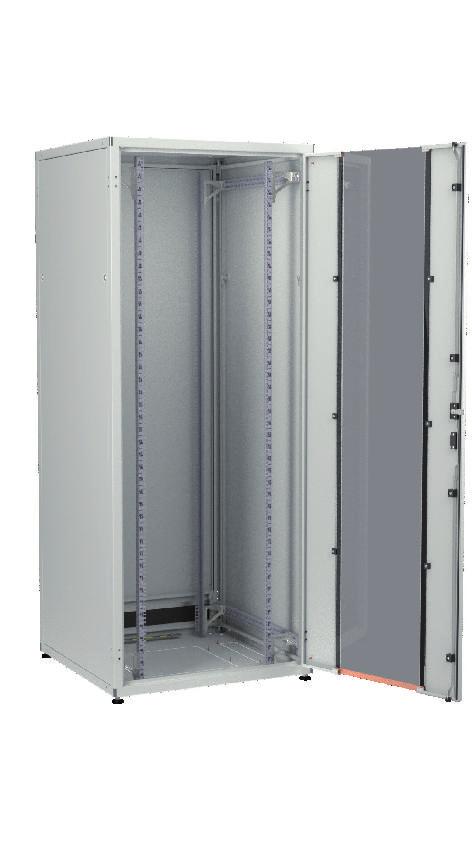

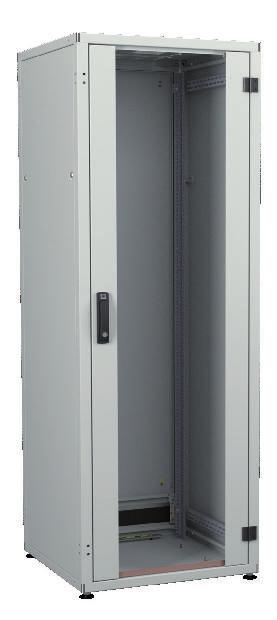

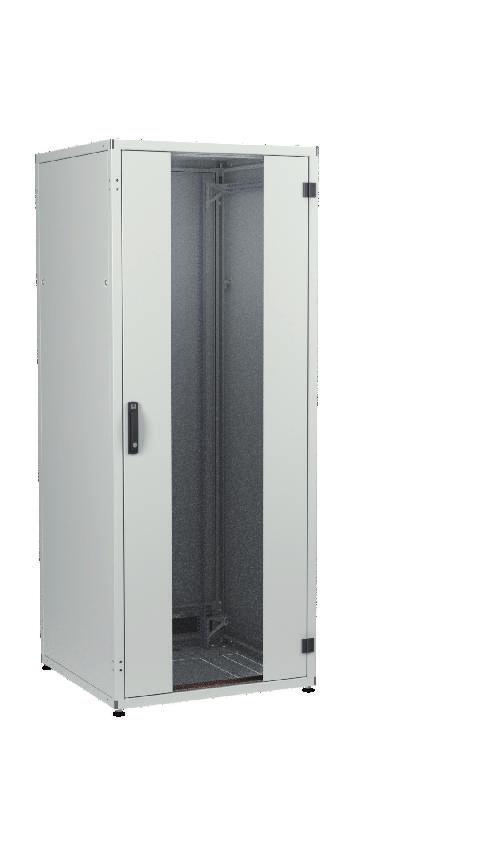

6 Szafa SZB IT o wysokości 42 U szerokości i głębokości 600 mm z drzwiam przednimi typu "6" (drzwi szklane z bokami metalowymi). Szafa SZB IT o wysokości 42 U szerokości i głębokości 00 mm z drzwiam przednimi typu "6" (drzwi szklane z bokami metalowymi). 06 ZPAS

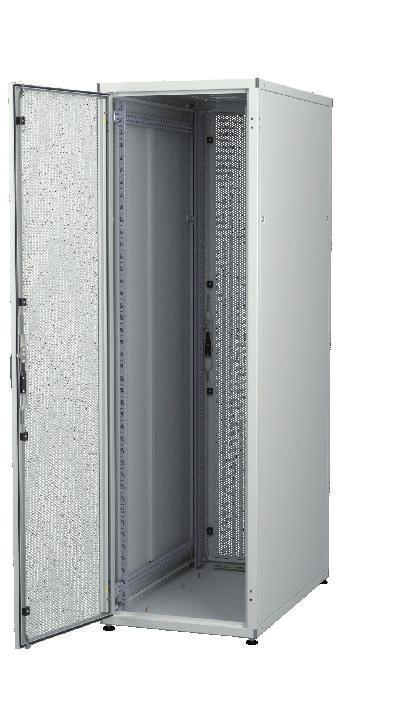

7 Szafa SZB IT o wysokości 42 U szerokości 600 mm i głębokości 00 mm z drzwiam przednimi typu "4" (drzwi przednie i tylne perforowane z zamkiem baskwilowym trzypunktowym). Szafa SZB IT o wysokości 42 U szerokości 00 mm i głębokości 00 mm z drzwiam przednimi typu "4" (drzwi przednie i tylne perforowane z zamkiem baskwilowym trzypunktowym). ZPAS 0

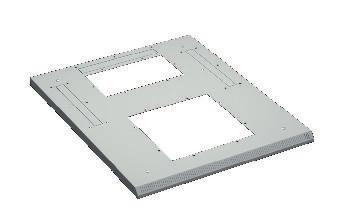

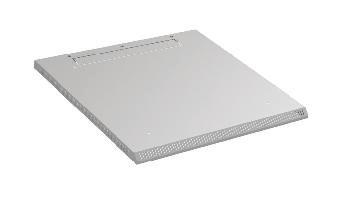

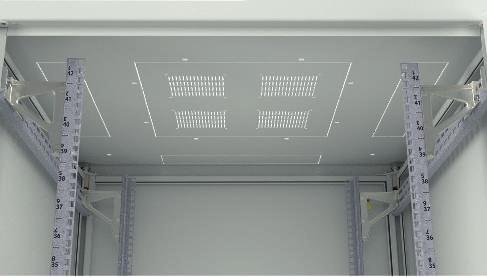

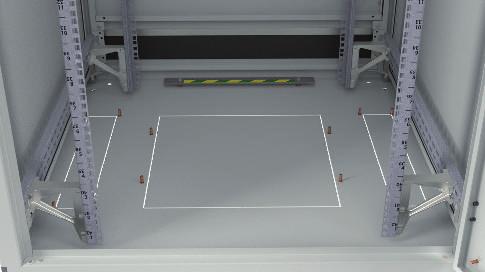

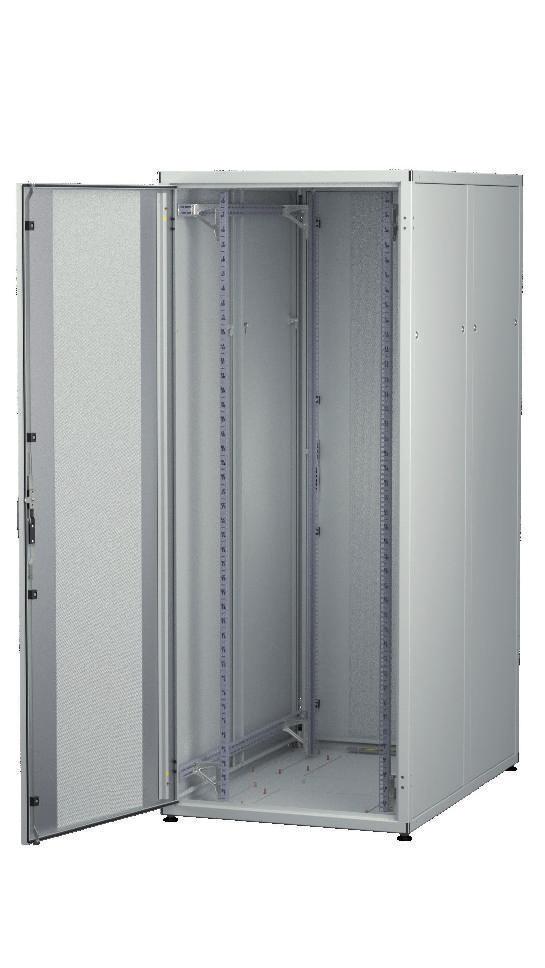

8 Szafa SZB IT o wysokości 42 U szerokości 00 mm i głębokości 200 mm z drzwiam przednimi typu "4" (drzwi przednie i tylne perforowane z zamkiem baskwilowym trzypunktowym). Widok płyty dolnej szafy SZB IT Widok płyty górnej szafy SZB IT 0 ZPAS

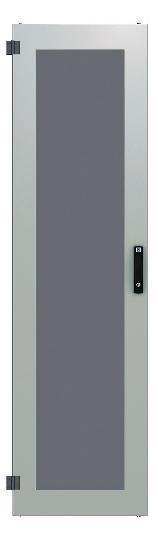

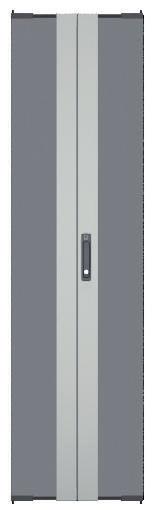

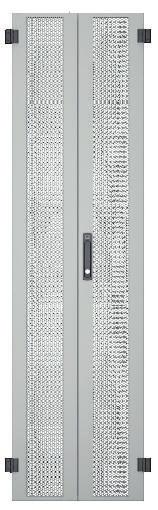

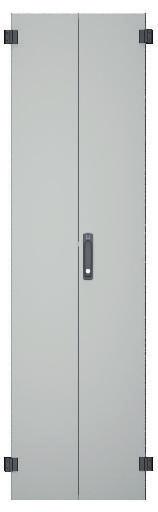

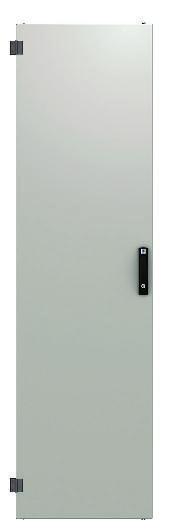

9 DOSTĘPNE RODZAJE DRZWI I OSŁON BOCZNYCH [2] Drzwi blaszane pełne z zamkiem baskwilowym z uchwytem wychylnym [3] Drzwi pełne blaszane z zamkiem baskwilowym z uchwytem wychylnym [4] Drzwi blaszane perforowane (typ C) z zamkiem baskwilowym z uchwytem wychylnym [5] Drzwi blaszane perforowane (typ C) dwuskrzydłowe z zamkiem baskwilowym z uchwytem wychylnym [6] Drzwi szklane z bokami metalowymi z zamkiem baskwilowym z uchwytem wychylnym [] Drzwi szklane dwuskrzydłowe z blachą na środku szerokości szafy, z zamkami trzypunktowymi ZPAS 09

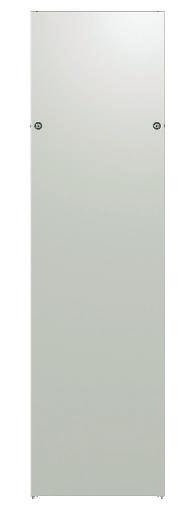

10 DOSTĘPNE RODZAJE DRZWI I OSŁON BOCZNYCH [] Drzwi blaszane z szybą szklaną i zamkiem baskwilowym z uchwytem wychylnym [9] Drzwi blaszane pełne, skrócone z zamkami jednopunktowymi + jedna maskownicą 3 U z przepustem szczotkowym zamontowana pod drzwiami [A] Drzwi/osłony blaszane pełne z zamkami jednopunktowymi : Perforacja typu C prześwit 0% DOSTĘPNE RODZAJE DACHÓW [] Dach standardowy [2] Dach z dodatkową perforacją. Tylko dla szaf o gł. 600 i 00 mm [3] Dach z otworami pod zaślepki. Tylko dla szaf o gł. 00 i 200 mm ZPAS
