1 Laszczyński Marek Upr. Bud. ANB 513/1/131/83 Stabrów 110, Sitno Zamość, tel Tel. kom PROJEKT BUDOWLANY OBIEKT TEMAT ADRES INWESTOR PROJEKTANT SPRAWDZAJĄCY Budynek biurowy Wewnętrzne instalacje elektryczne w pomieszczeniu kotłowni gazowej ul. Przemysłowa 4 Zamość Starostwo Powiatowe w Zamościu ul. Przemysłowa 4, Zamość inż. Bogdan Malec upr. nr GT-III-8386/3/76 inż. Marek Siedlecki upr. nr UANB-VI-9397/32/90 ASYSTENT PROJEKTANTA Artur Urbaniak sierpień 2013 rok

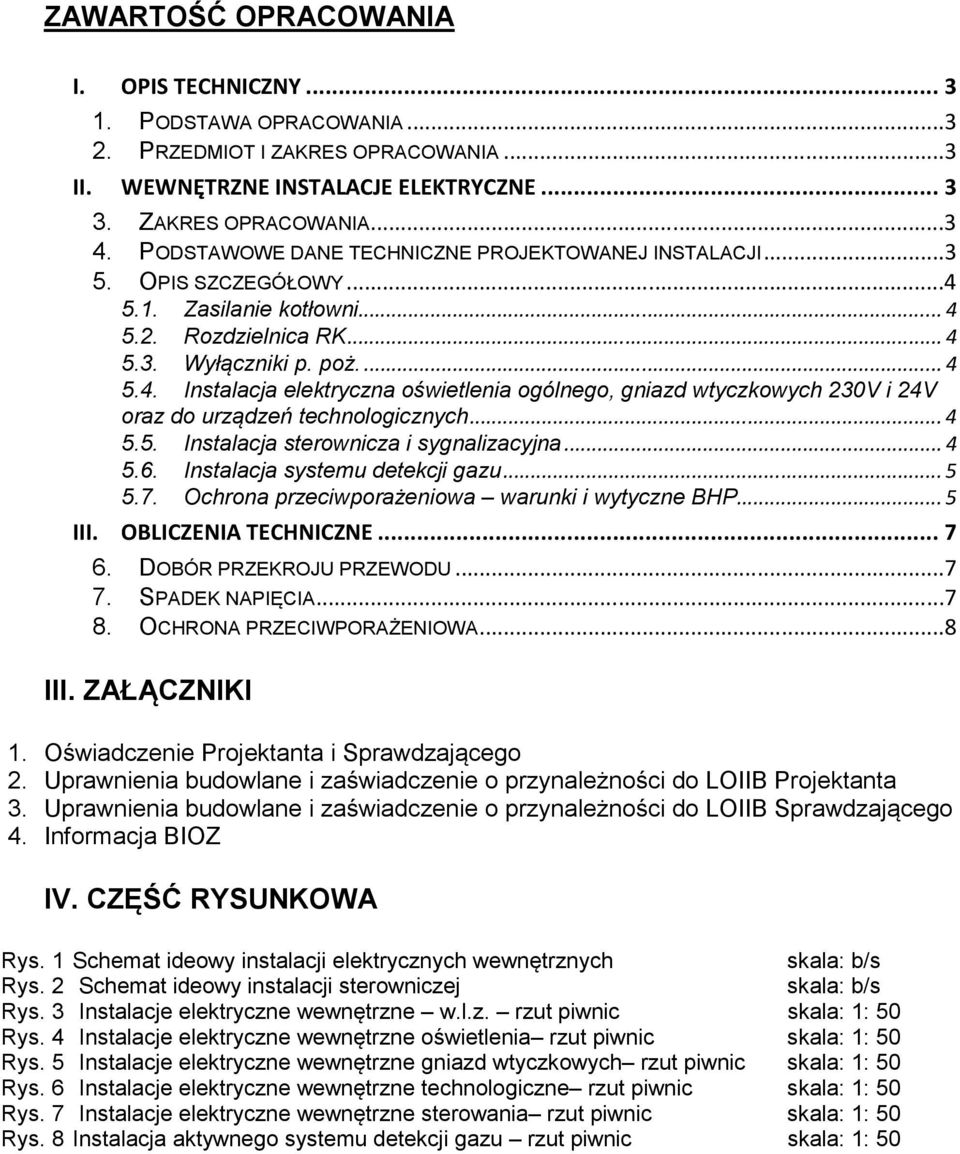

2 ZAWARTOŚĆ OPRACOWANIA I. OPIS TECHNICZNY PODSTAWA OPRACOWANIA PRZEDMIOT I ZAKRES OPRACOWANIA...3 II. WEWNĘTRZNE INSTALACJE ELEKTRYCZNE ZAKRES OPRACOWANIA PODSTAWOWE DANE TECHNICZNE PROJEKTOWANEJ INSTALACJI OPIS SZCZEGÓŁOWY Zasilanie kotłowni Rozdzielnica RK Wyłączniki p. poż Instalacja elektryczna oświetlenia ogólnego, gniazd wtyczkowych 230V i 24V oraz do urządzeń technologicznych Instalacja sterownicza i sygnalizacyjna Instalacja systemu detekcji gazu Ochrona przeciwporażeniowa warunki i wytyczne BHP... 5 III. OBLICZENIA TECHNICZNE DOBÓR PRZEKROJU PRZEWODU SPADEK NAPIĘCIA OCHRONA PRZECIWPORAŻENIOWA...8 III. ZAŁĄCZNIKI 1. Oświadczenie Projektanta i Sprawdzającego 2. Uprawnienia budowlane i zaświadczenie o przynależności do LOIIB Projektanta 3. Uprawnienia budowlane i zaświadczenie o przynależności do LOIIB Sprawdzającego 4. Informacja BIOZ IV. CZĘŚĆ RYSUNKOWA Rys. 1 Schemat ideowy instalacji elektrycznych wewnętrznych skala: b/s Rys. 2 Schemat ideowy instalacji sterowniczej skala: b/s Rys. 3 Instalacje elektryczne wewnętrzne w.l.z. rzut piwnic skala: 1: 50 Rys. 4 Instalacje elektryczne wewnętrzne oświetlenia rzut piwnic skala: 1: 50 Rys. 5 Instalacje elektryczne wewnętrzne gniazd wtyczkowych rzut piwnic skala: 1: 50 Rys. 6 Instalacje elektryczne wewnętrzne technologiczne rzut piwnic skala: 1: 50 Rys. 7 Instalacje elektryczne wewnętrzne sterowania rzut piwnic skala: 1: 50 Rys. 8 Instalacja aktywnego systemu detekcji gazu rzut piwnic skala: 1: 50

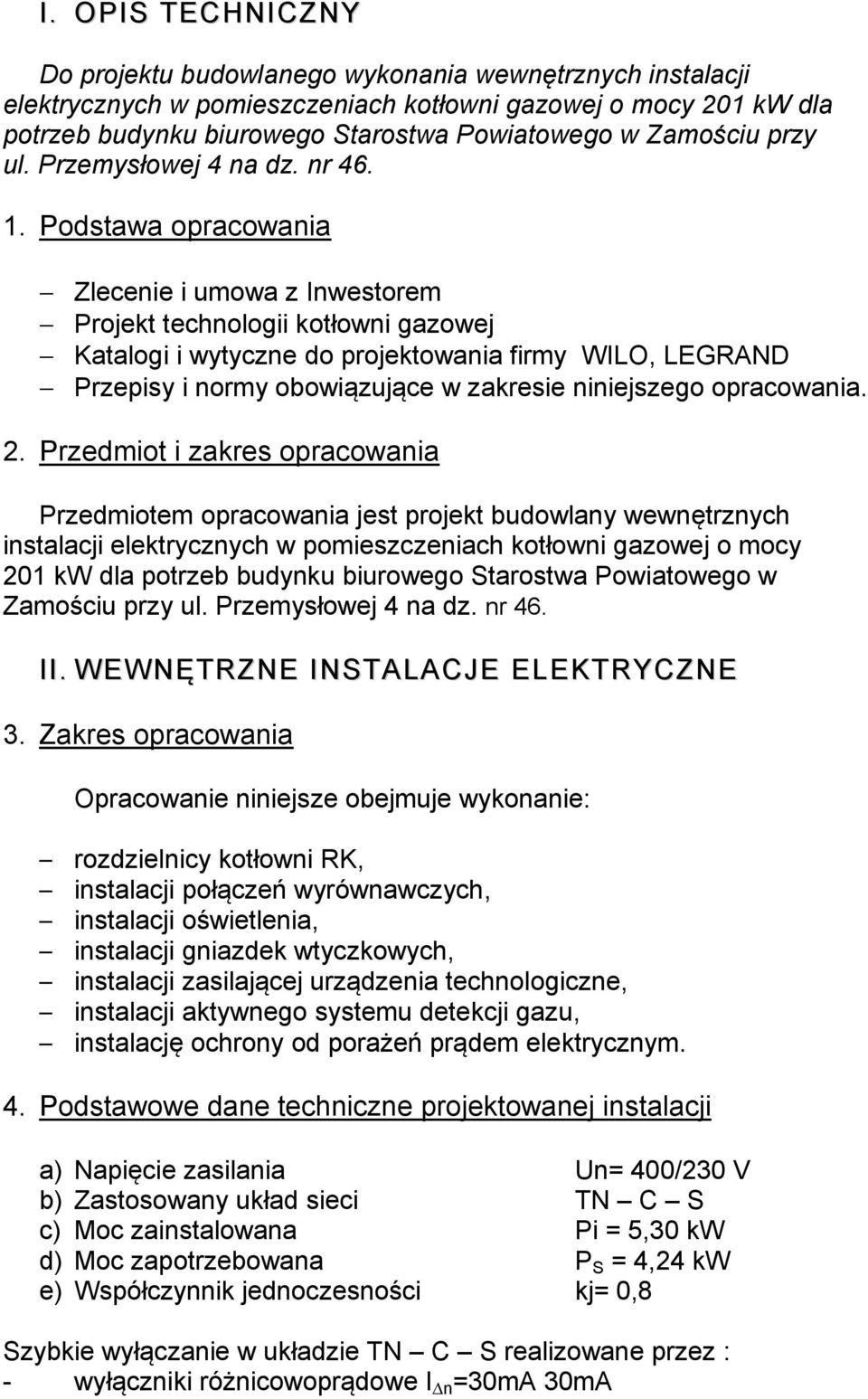

3 I. OPIS TECHNICZNY Do projektu budowlanego wykonania wewnętrznych instalacji elektrycznych w pomieszczeniach kotłowni gazowej o mocy 201 kw dla potrzeb budynku biurowego Starostwa Powiatowego w Zamościu przy ul. Przemysłowej 4 na dz. nr Podstawa opracowania Zlecenie i umowa z Inwestorem Projekt technologii kotłowni gazowej Katalogi i wytyczne do projektowania firmy WILO, LEGRAND Przepisy i normy obowiązujące w zakresie niniejszego opracowania. 2. Przedmiot i zakres opracowania Przedmiotem opracowania jest projekt budowlany wewnętrznych instalacji elektrycznych w pomieszczeniach kotłowni gazowej o mocy 201 kw dla potrzeb budynku biurowego Starostwa Powiatowego w Zamościu przy ul. Przemysłowej 4 na dz. nr 46. II. WEWNĘTRZNE INSTALACJE ELEKTRYCZNE 3. Zakres opracowania Opracowanie niniejsze obejmuje wykonanie: rozdzielnicy kotłowni RK, instalacji połączeń wyrównawczych, instalacji oświetlenia, instalacji gniazdek wtyczkowych, instalacji zasilającej urządzenia technologiczne, instalacji aktywnego systemu detekcji gazu, instalację ochrony od porażeń prądem elektrycznym. 4. Podstawowe dane techniczne projektowanej instalacji a) Napięcie zasilania Un= 400/230 V b) Zastosowany układ sieci TN C S c) Moc zainstalowana Pi = 5,30 kw d) Moc zapotrzebowana P S = 4,24 kw e) Współczynnik jednoczesności kj= 0,8 Szybkie wyłączanie w układzie TN C S realizowane przez : - wyłączniki różnicowoprądowe I n =30mA 30mA

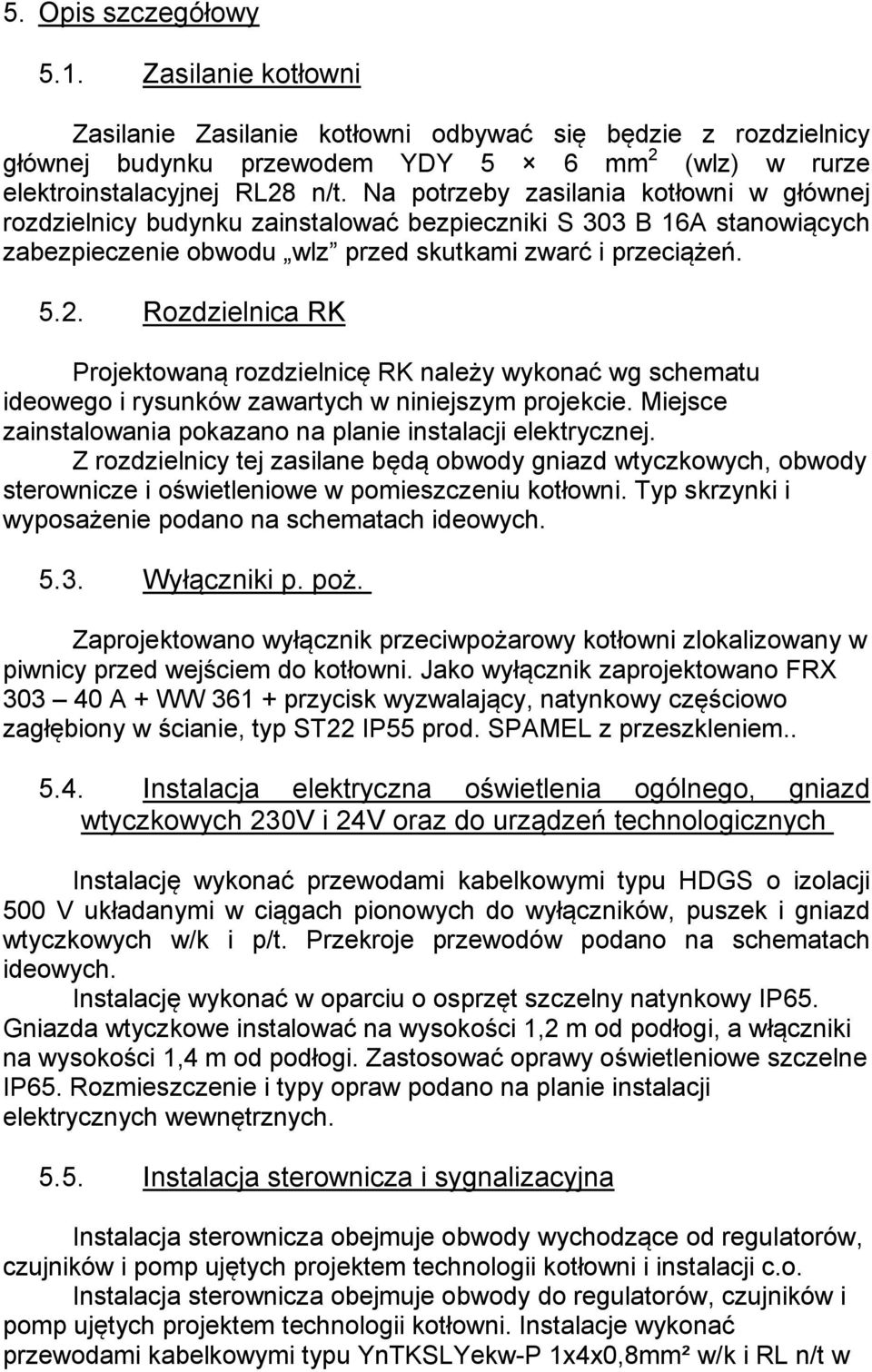

4 5. Opis szczegółowy 5.1. Zasilanie kotłowni Zasilanie Zasilanie kotłowni odbywać się będzie z rozdzielnicy głównej budynku przewodem YDY 5 6 mm 2 (wlz) w rurze elektroinstalacyjnej RL28 n/t. Na potrzeby zasilania kotłowni w głównej rozdzielnicy budynku zainstalować bezpieczniki S 303 B 16A stanowiących zabezpieczenie obwodu wlz przed skutkami zwarć i przeciążeń Rozdzielnica RK Projektowaną rozdzielnicę RK należy wykonać wg schematu ideowego i rysunków zawartych w niniejszym projekcie. Miejsce zainstalowania pokazano na planie instalacji elektrycznej. Z rozdzielnicy tej zasilane będą obwody gniazd wtyczkowych, obwody sterownicze i oświetleniowe w pomieszczeniu kotłowni. Typ skrzynki i wyposażenie podano na schematach ideowych Wyłączniki p. poż. Zaprojektowano wyłącznik przeciwpożarowy kotłowni zlokalizowany w piwnicy przed wejściem do kotłowni. Jako wyłącznik zaprojektowano FRX A + WW przycisk wyzwalający, natynkowy częściowo zagłębiony w ścianie, typ ST22 IP55 prod. SPAMEL z przeszkleniem Instalacja elektryczna oświetlenia ogólnego, gniazd wtyczkowych 230V i 24V oraz do urządzeń technologicznych Instalację wykonać przewodami kabelkowymi typu HDGS o izolacji 500 V układanymi w ciągach pionowych do wyłączników, puszek i gniazd wtyczkowych w/k i p/t. Przekroje przewodów podano na schematach ideowych. Instalację wykonać w oparciu o osprzęt szczelny natynkowy IP65. Gniazda wtyczkowe instalować na wysokości 1,2 m od podłogi, a włączniki na wysokości 1,4 m od podłogi. Zastosować oprawy oświetleniowe szczelne IP65. Rozmieszczenie i typy opraw podano na planie instalacji elektrycznych wewnętrznych Instalacja sterownicza i sygnalizacyjna Instalacja sterownicza obejmuje obwody wychodzące od regulatorów, czujników i pomp ujętych projektem technologii kotłowni i instalacji c.o. Instalacja sterownicza obejmuje obwody do regulatorów, czujników i pomp ujętych projektem technologii kotłowni. Instalacje wykonać przewodami kabelkowymi typu YnTKSLYekw-P 1x4x0,8mm² w/k i RL n/t w

5 odległości min. 0,3 m od przewodów energetycznych. Połączenia po miedzy kotłami i termoregulatorem kaskadowo-strefowym wykonać przewodami BUS dostarczonymi razem z kotłami w RL22 n/t Instalacja systemu detekcji gazu Instalację gazową w kotłowni należy zabezpieczyć przed niekontrolowanym wypływem gazu przez zawór odcinający MAG 3. Zawór MAG 3 jest zamykany impulsem elektrycznym bądź ręcznie. Sposób otwierania zaworu (tylko i wyłącznie ręczny) powoduje wymuszenie świadomej interwencji osób nadzorujących/obsługujących kotłownię. W przypadku ulatniania się gazu moduł MD 4.Z spowoduje zamknięcie głowicy MAG 3 na rurociągu gazu, wyłączenie energii elektrycznej w kotłowni oraz wygenerowanie sygnału alarmowego. W skład aktywnego systemu zabezpieczenia instalacji gazowej GAZEX wchodzą Detektory gazu DEX 12/N Moduł alarmowy MD 4.Z Sygnalizator optyczno- akustyczny SL 31 Głowica samozamykająca typ MAG 3. Sygnalizator optyczno-akustyczny typu SL 31 zainstalować na zewnątrz budynku. Rozmieszczenie detektorów gazu podano na planie instalacji aktywnego systemu detekcji gazu Ochrona przeciwporażeniowa warunki i wytyczne BHP Zgodnie z obowiązującymi przepisami zastosowano następujące środki ochrony przeciwporażeniowej: a. Ochrona przed dotykiem bezpośrednim (ochrona podstawowa): izolowanie części czynnych, obudowy o stopniu ochrony wyższym od IP2x. b. Ochrona przed dotykiem pośrednim (ochrona dodatkowa): Szybkie samoczynne wyłączenie zasilania w układzie sieci TN C S realizowane przez zastosowanie urządzeń zabezpieczających: przeciążeniowych (wyłączniki instalacyjne i bezpieczniki), wyłączników różnicowoprądowych Zgodnie z zastosowanym systemem ochrony przeciw porażeniowej, obwody należy wykonać przewodami 3 żyłowym (L, N, PE). UWAGA: Przewód neutralny N pełni rolę przewodu roboczego i nie wolno go łączyć z zaciskami ochronnymi aparatów i urządzeń elektrycznych. Przewód

6 ochronny PE należy przyłączyć do zacisku ochronnego urządzenia oraz połączyć z zaciskiem ochronnym PE w rozdzielnicy RK. W pomieszczeniu kotłowni należy ułożyć szynę wyrównawczą (płaskownik 25 4 mm) do której należy podłączyć szynę uziemiającą w rozdzielnicy RK. Wszystkie części metalowych korytek kablowych, rury c. o., wodociągowe, obudowy kotłów, kominy, kanały wentylacyjne należy połączyć ze sobą trwale za pomocą elastycznego przewodu żółto zielonego LgY16 mm 2, a skrajne elementy połączyć w kotłowni z siecią wyrównawczą. Na dachu kominy kotłowni należy połączyć z istniejącą instalacją odgromową. - Całość instalacji wykonać zgodnie z obowiązującymi przepisami i PNE. - Po wykonaniu instalacji elektrycznych należy wykonać pomiary elektryczne rezystancji izolacji i uziemień. - Przy wykonywaniu robót należy stosować wyroby dopuszczone do obrotu i stosowania w budownictwie. Są to wyroby dla których wydano certyfikaty na znak bezpieczeństwa lub deklaracje zgodności z PN, lub aprobaty techniczne (art. 10 Prawo Budowlane). - Wszelkie prace montażowe, wykonawcze i czynności serwisowe prowadzone przy kotłach, szafach zasilająco sterujących, elementach automatyki powinny być prowadzone z zachowaniem przepisów BHP. - Podane w tekście oraz na rysunkach i obliczeniach nazwy materiałów należy czytać łącznie z uzupełnieniem... lub równoważne". Projektant :

7 III. OBLICZENIA TECHNICZNE 6. Dobór przekroju przewodu Ze względu na obciążalność: I S I B I dd Gdzie: I B prąd znamionowy zabezpieczenia I dd dopuszczalne długotrwałe obciążenie przewodu I W prąd powodujący zadziałanie zabezpieczenia I S prąd szczytowy Is = ,9 = 8,5 A dla mocy maksymalnej Dla bezpiecznika typu S303/B16 A I W = 80 A 8, warunek jest spełniony. Dobrano YDYp 5 6 mm 2 o I dd = 36A Przyjęto współczynnik zmniejszający Idd ze względu na sposób ułożenia: K = 0,9 36 = 32.4 A 7. Spadek napięcia Spadek napięcia w w.l.z. Pi = 5,3 kw (dla max. Wartości mocy zainstalowanej), U = 400V, l = 40 m, s = 6 mm 2

8 8. Ochrona przeciwporażeniowa Określenie warunku skuteczności ochrony przeciwporażeniowej: Dla układu TN : Z = R a I a 25V Gdzie: Z suma rezystancji pętli zwarcia I a prąd zapewniający zadziałanie wyłącznika Dla wyłącznika różnicowoprądowego Ia = 0,03 A WNIOSKI: Skuteczność ochrony przeciwporażeniowej poprzez samoczynne wyłączenie dla odbiorników będzie zapewnione dla warunku Z 834 Ω. Wykonano obliczenia natężenia oraz rozplanowanie usytuowania opraw oświetlenia w pomieszczeniu kotłowni metodą komputerową wg programu Calculux wnętrza 5.0b. Projektant :

9 Laszczyński Marek Upr. Bud. ANB 513/1/131/83 Stabrów 110, Sitno Zamość, tel Tel. kom INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA BRANŻA ELEKTRYCZNA OBIEKT TEMAT ADRES INWESTOR PROJEKTANT Budynek biurowy Wewnętrzne instalacje elektryczne w pomieszczeniu kotłowni gazowej ul. Przemysłowa 4 Zamość Starostwo Powiatowe w Zamościu ul. Przemysłowa 4, Zamość inż. Bogdan Malec upr. nr GT-III-8386/3/76 sierpień 2013 rok

10 1. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji Zakres robót obejmuje wykonanie instalacji elektrycznych: Wykonanie instalacji oświetleniowej, Wykonanie instalacji gniazd wtykowych, Wykonanie rozdzielnicy kotłowni RK, Wykonanie instalacji połączeń wyrównawczych, Wykonanie tras koryt kablowych, Wykonanie instalacji zasilenia oraz sterowania odbiorów technologicznych, Montaż osprzętu elektrycznego (gniazda, oprawy itp.), Wykonanie pomiarów elektrycznych izolacji wykonanych obwodów, Załączenie instalacji pod napięcie, sprawdzenie poprawności działania i wykonanie pomiarów elektrycznych skuteczności ochrony przeciwporażeniowej, Uruchomienie układu technologii kotłowni. Przekazanie niezbędnych dokumentów odbiorowych m.in. dokumentacji powykonawczej, protokołów z wykonanych pomiarów, itd. 2. Wykaz istniejących obiektów budowlanych Istniejące budynki według planu sytuacyjnego. 3. Wskazanie elementów zagospodarowania działki lub terenu, które mogą spowodować zagrożenie bezpieczeństwa i zdrowia ludzi praca na wysokości przy montażu instalacji, praca przy użyciu elektronarzędzi i sprzętu zmechanizowanego 4. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich występowania podłączenie WLZ u. 5. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Podłączenia wykonywanych instalacji i przewodów WLZ należy wykonać po uprzednim wyłączeniu napięcia w sieci zasilającej oraz zabezpieczeniu przed skutkami przypadkowego pojawienia się napięcia. Procedury określające zasady bezpiecznej pracy zawarte są w przepisach eksploatacji i bezpiecznej pracy przy urządzeniach elektrycznych ich stosowanie jest wymagane przez pracowników

11 posiadających zaświadczenia kwalifikacyjne SEP. Każde przedsiębiorstwo wykonawcze ma obowiązek posiadać i stosować instrukcje wykonywania prac zgodnie z wymaganiami bezpieczeństwa. 6. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. Powołanie kierownika robót. Wyposażenie budowy w odpowiednie tablice informacyjne i instruktażowe, sprzęt pierwszej pomocy, BHP i P. poż. Przeprowadzenie szkolenia (instruktażu) pracowników pod względem BHP przed przystąpieniem do realizacji robót na stanowiskach pracy. Procedury określające zasady bezpiecznej pracy zawarte są w przepisach eksploatacji i bezpiecznej pracy, które pracownicy mają obowiązek znać i stosować. Wiedza, o której mowa powinna być potwierdzona zaświadczeniem kwalifikacyjnym. Przedsiębiorstwo wykonawcze ma obowiązek posiadać i stosować instrukcje wykonywania prac zgodnie z wymaganiami bezpieczeństwa. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom w robotach elektroinstalacyjnych: W sytuacji zagrożenia na terenie budowy wyłączyć zasilanie rozdzielnicy budowlanej, Stosować sprawny i odpowiedni sprzęt elektro-mechaniczny, Stosować odpowiedni sprzęt BHP. Projektant:
