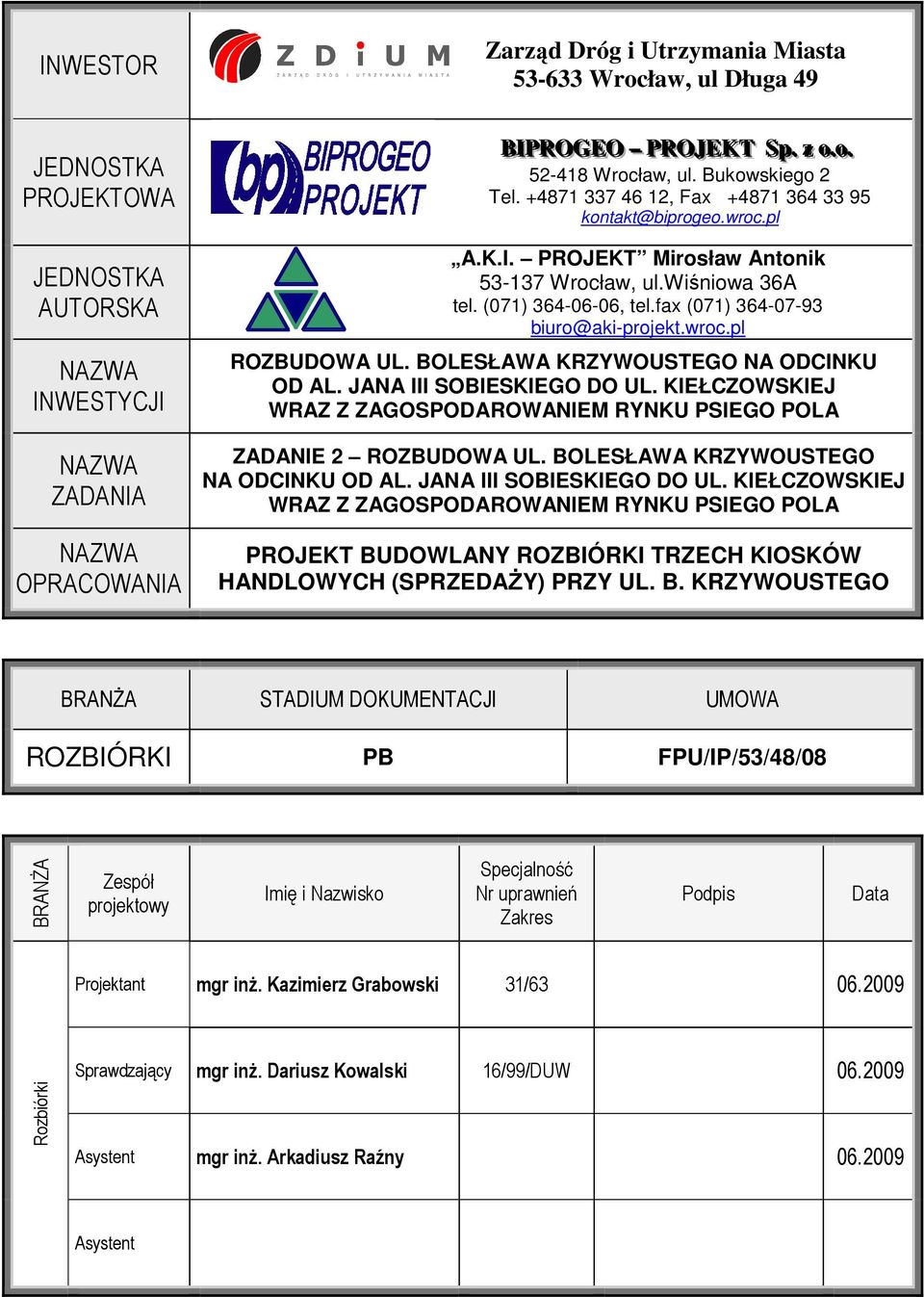

1 INWESTOR JEDNOSTKA PROJEKTOWA JEDNOSTKA AUTORSKA NAZWA INWESTYCJI NAZWA ZADANIA NAZWA OPRACOWANIA Zarząd Dróg i Utrzymania Miasta Wrocław, ul Długa 49 BIIPROGEO PROJJEKT SSpp.. zz oo..oo Wrocław, ul. Bukowskiego 2 Tel , Fax kontakt@biprogeo.wroc.pl A.K.I. PROJEKT Mirosław Antonik Wrocław, ul.wiśniowa 36A tel. (071) , tel.fax (071) biuro@aki-projekt.wroc.pl ROZBUDOWA UL. BOLESŁAWA KRZYWOUSTEGO NA ODCINKU OD AL. JANA III SOBIESKIEGO DO UL. KIEŁCZOWSKIEJ WRAZ Z ZAGOSPODAROWANIEM RYNKU PSIEGO POLA ZADANIE 2 ROZBUDOWA UL. BOLESŁAWA KRZYWOUSTEGO NA ODCINKU OD AL. JANA III SOBIESKIEGO DO UL. KIEŁCZOWSKIEJ WRAZ Z ZAGOSPODAROWANIEM RYNKU PSIEGO POLA PROJEKT BUDOWLANY ROZBIÓRKI TRZECH KIOSKÓW HANDLOWYCH (SPRZEDAśY) PRZY UL. B. KRZYWOUSTEGO BRANśA STADIUM DOKUMENTACJI UMOWA ROZBIÓRKI PB FPU/IP/53/48/08 BRANśA Zespół projektowy Imię i Nazwisko Specjalność Nr uprawnień Zakres Podpis Data Projektant mgr inŝ. Kazimierz Grabowski 31/ Rozbiórki Sprawdzający mgr inŝ. Dariusz Kowalski 16/99/DUW Asystent mgr inŝ. Arkadiusz Raźny Asystent

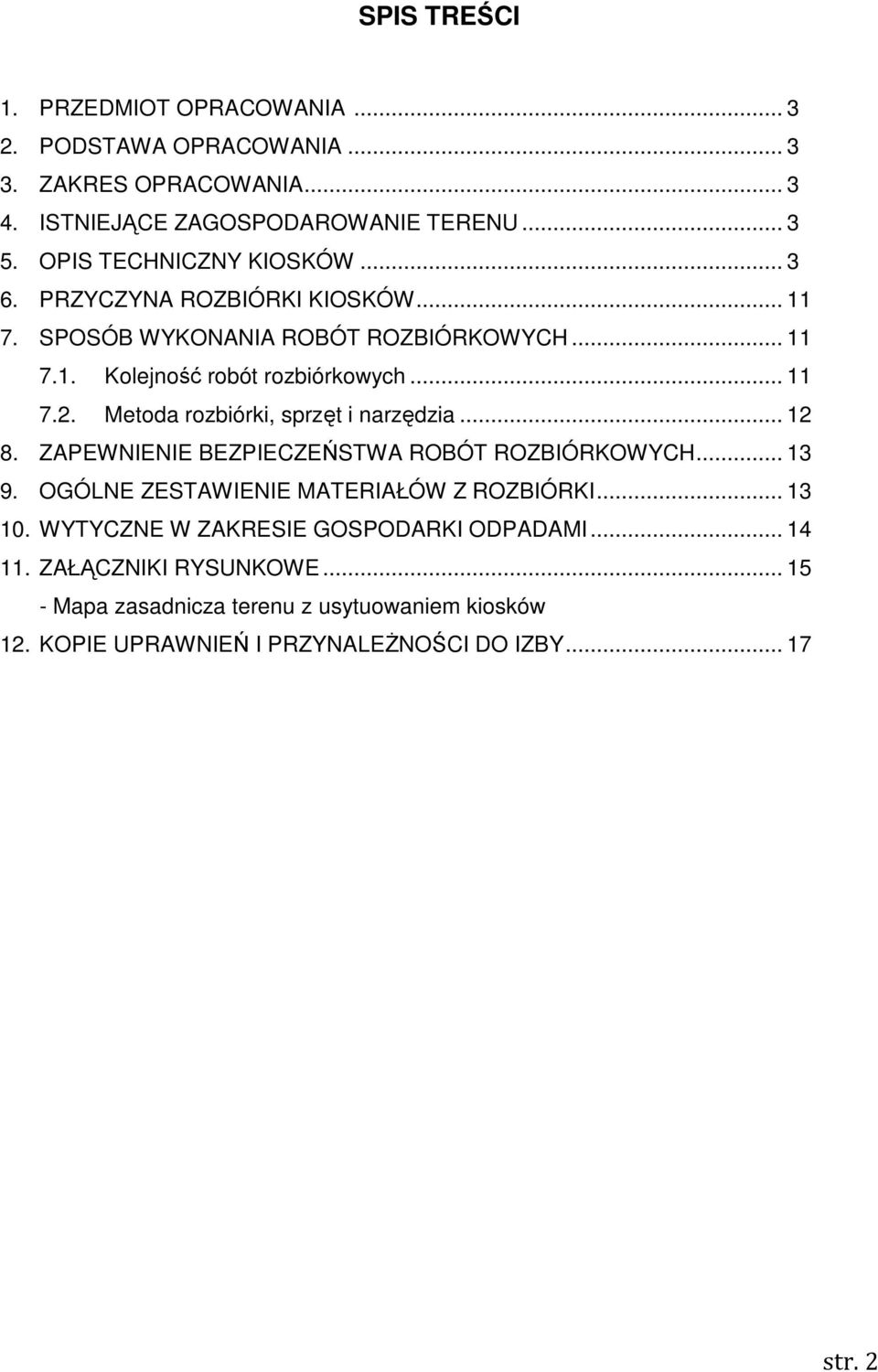

2 SPIS TREŚCI 1. PRZEDMIOT OPRACOWANIA PODSTAWA OPRACOWANIA ZAKRES OPRACOWANIA ISTNIEJĄCE ZAGOSPODAROWANIE TERENU OPIS TECHNICZNY KIOSKÓW PRZYCZYNA ROZBIÓRKI KIOSKÓW SPOSÓB WYKONANIA ROBÓT ROZBIÓRKOWYCH Kolejność robót rozbiórkowych Metoda rozbiórki, sprzęt i narzędzia ZAPEWNIENIE BEZPIECZEŃSTWA ROBÓT ROZBIÓRKOWYCH OGÓLNE ZESTAWIENIE MATERIAŁÓW Z ROZBIÓRKI WYTYCZNE W ZAKRESIE GOSPODARKI ODPADAMI ZAŁĄCZNIKI RYSUNKOWE Mapa zasadnicza terenu z usytuowaniem kiosków 12. KOPIE UPRAWNIEŃ I PRZYNALEśNOŚCI DO IZBY str. 2

3 1. PRZEDMIOT OPRACOWANIA. Przedmiotem opracowania jest projekt budowlany rozbiórki trzech kiosków handlowych, usytuowanych przy ul. B. Krzywoustego w okolicy numerów Kioski przewidziane do rozbiórki wg niniejszego projektu budowlanego są oznaczone na dołączonej mapie zasadniczej. 2. PODSTAWA OPRACOWANIA. Zlecenie nr 17/4/2008 Biprogeo Projekt Sp. z o.o. (pkt. 3 zlecenia). Wizja lokalna i oględziny kiosków. Ocena stanu technicznego kiosków. Inwentaryzacja kiosków dla celów rozbiórki. Zdjęcia fotograficzne. 3. ZAKRES OPRACOWANIA. Niniejszy projekt budowlany obejmuje rozbiórkę trzech kiosków handlowych przy ul. B. Krzywoustego, oznaczonych na mapie zasadniczej. Przyłącza sieci kablowych i rurowych nie są objęte tym projektem budowlanym rozbiórki. 4. ISTNIEJĄCE ZAGOSPODAROWANIE TERENU. Teren, na którym usytuowane są kioski, jest ograniczony od północy budynkami murowanymi, a od południa ul. B. Krzywoustego (Fot.1) Od krawęŝnika ulicy do kiosków jest chodnik dla pieszych. Kioski stroną frontową są skierowane w stronę chodnika (ulicy). Teren wokół kiosków jest uporządkowany i utwardzony. 5. OPIS TECHNICZNY BUDYNKU. Przy chodniku ulicy przed przystankiem MPK (strona zachodnia) jest ustawiony kiosk sprzedaŝy biletów MPK. W dalszej odległości w kierunku ul. Kiełczowskiej jest ustawiony kiosk sprzedaŝy kosmetyków KOSMETYKI, a za nim kiosk sprzedaŝy prasy i czasopism HURT. Wszystkie kioski są konstrukcji systemowej, podobnej do wielu innych kiosków tego typu ustawionych na terenie miasta. str. 3

4 5.1. Kiosk sprzedaŝy biletów MPK. Kiosk wykonany jest z tworzywa sztucznego w obramowaniu stalowym i ustawiony na 8 podporach stalowych śrubowych (dla regulacji ustawienia). Dla zabezpieczenia kiosku na parcie wiatru podpory zostały obetonowane w kształcie okrągłych bloczków fundamentowych. Wymiary gabarytowe kiosku (dł. x szer. x wys.) wynoszą 2,50x2,50x2,50m. Jest to systemowy kiosk wykonany fabrycznie z przeznaczeniem na kiosk sprzedaŝy gazet Ruch. Podnoszenie kiosku wykonuje się dźwigiem za pomocą zawiesi linowych prowadzonych pod podłogą i przez naroŝa wklęsłe konstrukcji. PrzewoŜony jest platformami samochodowymi na dowolne odległości. Do kiosku jest doprowadzony podziemny kabel elektryczny oświetlenia (Fot.4). Odległość od kiosku do krawęŝnika ulicy wynosi 2,70m, a do budynku mieszkalnego 3,10m. Dostęp (dojazd) do kiosku jest dogodny od strony zachodniej i północnej (od budynku).stan techniczny kiosku jest dobry. Konstrukcję kiosku i ustawienie pokazują Fot. 1, 2, 3. Fot. 1 Widok kiosków i ich usytuowanie str. 4

5 Fot. 2 Widok kiosku od strony południowej (ulicy) Fot. 3 Widok kiosku od strony zachodniej str. 5

6 Fot. 4 Przyłącze elektryczne kablowe do kiosku 5.2. Kiosk sprzedaŝy kosmetyków KOSMETYKI. Kiosk w kształcie prostopadłościanu, wykonany w konstrukcji systemowej z elementów produkowanych przez dawne zakłady Metalplast w Obornikach Wielkopolskich. Wymiary gabarytowe kiosku (dł. x szer. x wys.) wynoszą 6,10x5,00x3,20m. Konstrukcję kiosku stanowią płyty ścienne składające się z obramowań stalowych wypełnionych od wewnątrz blachą stalową fałdową, a od zewnątrz panelami PCV. Blacha fałdowa i panele są mocowane do obramowań stalowych za pomocą wkrętów (fot. 7). Między blachą a panelami jest izolacja cieplna z wełny i styropianu. Płyty ścienne po ustawieniu na betonowej podbudowie (płycie fundamentowej grubości 25cm) zostały połączone między sobą wzdłuŝ stykających się słupków ścian. NaroŜa stykających się ścian zostały osłonięte panelami. Od strony południowej (ulicy) ściana ma okna i drzwi wejściowe do kiosku. OścieŜnice okienne i drzwiowe są metalowe. Stropodach wykonany jest z belek stalowych dwuteowych 80 w rozstawie co 1,20m ułoŝonych poprzecznie na ścianach podłuŝnych. str. 6

7 Do belek dwuteowych umocowane są belki drewniane w układzie podłuŝnym. Do belek drewnianych od góry przybite są deski i na nich ułoŝone jest pokrycie z papy. Od dołu do belek drewnianych umocowany jest sufit podwieszony kasetonowy. Między deskami i sufitem podwieszonym jest ocieplenie stropodachu. Podłoga kiosku drewniana z desek opartych na legarach drewnianych i wyłoŝona wykładziną podłogową. Attyka stropodachu z blachy stalowej o wysokości 55cm, umocowana do konstrukcji ścian. Od strony północnej nie ma attyki. W kiosku jest instalacja oświetleniowa (zasilanie napowietrzne) oraz węzeł WC (sedes i umywalka). Odległość kiosku od budynku murowanego wynosi 9,50m. Stan techniczny kiosku jest dobry. Powierzchnia zabudowy 53,50m 2 Kubatura 176,00m 3 Wygląd kiosku od zewnątrz pokazują poniŝsze zdjęcia. Fot. 5 Widok kiosku od frontu (od ulicy) str. 7

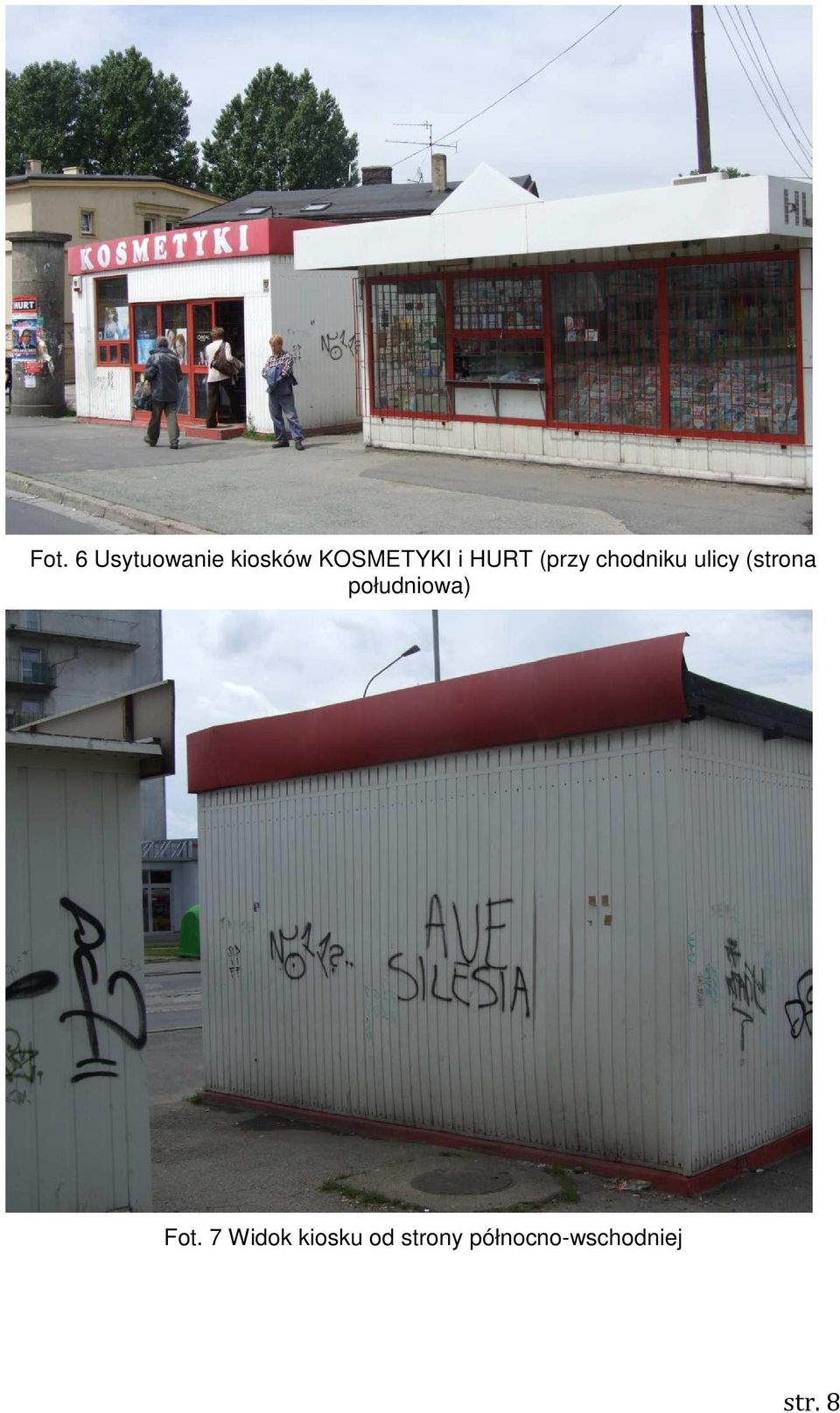

8 Fot. 6 Usytuowanie kiosków KOSMETYKI i HURT (przy chodniku ulicy (strona południowa) Fot. 7 Widok kiosku od strony północno-wschodniej str. 8

9 5.3. Kiosk sprzedaŝy gazet i czasopism HURT. Kiosk sprzedaŝy gazet i czasopism ma równieŝ kształt prostopadłościanu i wykonany jest w konstrukcji podobnej jak kiosk sprzedaŝy kosmetyków. Jest jednak węŝszy i niŝszy. Od zewnątrz osłonięty jest panelami z blach, a nie PCV. Cała elewacja frontowa (od ulicy) jest przeszklona oknami w ramach stalowych. Okno jest zabezpieczone kratą stalową. W ścianie wschodniej jest okno stałe okratowane i drzwi wejściowe do kiosku (dla obsługi). Stropodach kiosku jest nadwieszony nad ścianą przy chodniku. W kiosku jest węzeł WC (sedes i umywalka) i instalacja elektryczna zasilana napowietrznie. Wymiary kiosku (dł. x szer. x wys.) wynoszą 6,00x4,00x2,60m. Powierzchnia zabudowy 24,00m 2 Kubatura 62,00m 3 Wygląd kiosku od zewnątrz pokazują poniŝsze zdjęcia. Fot. 8 Widok kiosku od strony południowo-wschodniej str. 9

10 Fot. 9 Widok kiosku od strony północno-wschodniej Fot. 10 Widok kiosku od strony północno-zachodniej str. 10

11 6. PRZYCZYNA ROZBIÓRKI KIOSKÓW W związku z projektowaną rozbudową ulicy B. Krzywoustego od al. Jana III Sobieskiego do ul. Kiełczowskiej. Z tego względu konieczna jest likwidacja znajdujących się przy chodniku kiosków handlowych (sprzedaŝy).. 7. SPOSÓB WYKONANIA ROBÓT ROZBIÓRKOWYCH Kolejność robót rozbiórkowych. Po uzyskaniu pozwolenia na rozbiórkę kiosków roboty rozbiórkowe prowadzić w następującej kolejności: A. Kiosk sprzedaŝy biletów MPK. 1. Odłączyć zasilanie elektryczne kablowe kiosku. 2. Przy pomocy młota pneumatycznego rozkuć bloczki betonowe kotwiące podpory stalowe z podłoŝem. 3. Przy uŝyciu zawiesi linowych podnieść kiosk i ustawić na platformie samochodowej. Zabezpieczony na platformie kiosk odwieźć na wskazane przez Inwestora miejsce. 4. Rozkruszony beton odwieźć na miejsce wskazane przez Inwestora. Plac po usuniętym kiosku oczyścić. B. Kiosk sprzedaŝy kosmetyków KOSMETYKI. 1. Odłączyć kiosk z zasilania elektrycznego napowietrznego, wody i kanalizacji sanitarnej. 2. Ustawić na bloczkach betonowych ogrodzenie systemowe z blachy fałdowej w ramkach stalowych. Wysokość ogrodzenia około 2,0m. Od ulicy ogrodzenie powinno być 1,50m od krawęŝnika, natomiast od strony budynków około 3,0m od ściany kiosku. Od strony wschodniej i zachodniej ogrodzenie ustawić 1,50m od ściany kiosku. Wjazd i wyjazd przewidzieć od wschodu i zachodu po północnej stronie kiosku (od strony budynków). 3. Przy ogrodzeniu od strony chodnika ustawić tablicę informacyjną. 4. Wyjąć szyby z ram okiennych i drzwiowych. Szkło z okien wywieźć na wskazane miejsce. Szkło nie moŝe być mieszane z innymi materiałami z rozbiórki. 5. Wymontować ramy okienne i ramy drzwi. Jeśli nie da się ich wymontować, to pociąć. 6. Zdemontować attykę z blachy stalowej. 7. Rozebrać pokrycie papą, deski i beleczki dachowe drewniane oraz ocieplenie i sufit podwieszany. Rozebrać podłogę i ocieplenie podłogi. str. 11

12 8. Rozebrać panele ścienne PCV i blachę fałdową wewnętrzną. PoniewaŜ wkręty mocujące elementy ścienne do konstrukcji nośnej są skorodowane nie ma moŝliwości ich odkręcenia. Panele i blachę trzeba będzie przecinać piłami. 9. Zdemontować konstrukcję nośną stalową. Elementy konstrukcji rozłączyć poprzez rozkręcenie i przecinanie palnikami. 10. Materiały z rozbiórki posegregowane według rodzajów i wywieźć na wskazane miejsce. 11. Rozebrać płytę fundamentową betonową uŝywając młotów pneumatycznych. Gruz z rozbiórki wywieźć na wskazane miejsce. 12. Uporządkować teren rozbiórki i rozebrać ogrodzenie z blachy. Uzyskane w wyniku rozbiórki odpady powinny być przetransportowane na wyznaczone przez Inwestora miejsce i odpowiednio rozdrobnione na podbudowy. Drewno naleŝy uŝyć na opał w gospodarstwach domowych. Blachy i elementy stalowe przeznaczyć na złom C. Kiosk sprzedaŝy gazet i czasopism HURT Z uwagi na podobieństwo konstrukcji kiosku do kiosku KOSMETYKI roboty rozbiórkowe prowadzić jak opisano w punkcie B Metoda rozbiórki, sprzęt i narzędzia.. Rozbiórkę kiosków wykonać ręcznie przy uŝyciu narzędzi i sprzętu mechanicznego pomocniczego (piły, palniki zasilane propanem-butanem). Do demontaŝu elementów stalowych konstrukcji nośnej uŝywać dźwigów na podwoziu kołowym. Do rozbiórki podłoŝa betonowego stosować młoty pneumatyczne. Do kruszenia (recyklingu) gruzu stosować kruszarki szczękowe na podłoŝu kołowym. WywoŜenie materiałów i gruzu z rozbiórki wykonywać środkami transportu kołowego, przestrzegając zasad o bezpieczeństwie ruchu drogowego. 8. ZAPEWNIENIE BEZPIECZEŃSTWA ROBÓT ROZBIÓRKOWYCH. Roboty rozbiórkowe wykonywać z zachowaniem warunków bezpieczeństwa i higieny pracy i pod stałym nadzorem osoby uprawnionej do wykonywania tego rodzaju robót. str. 12

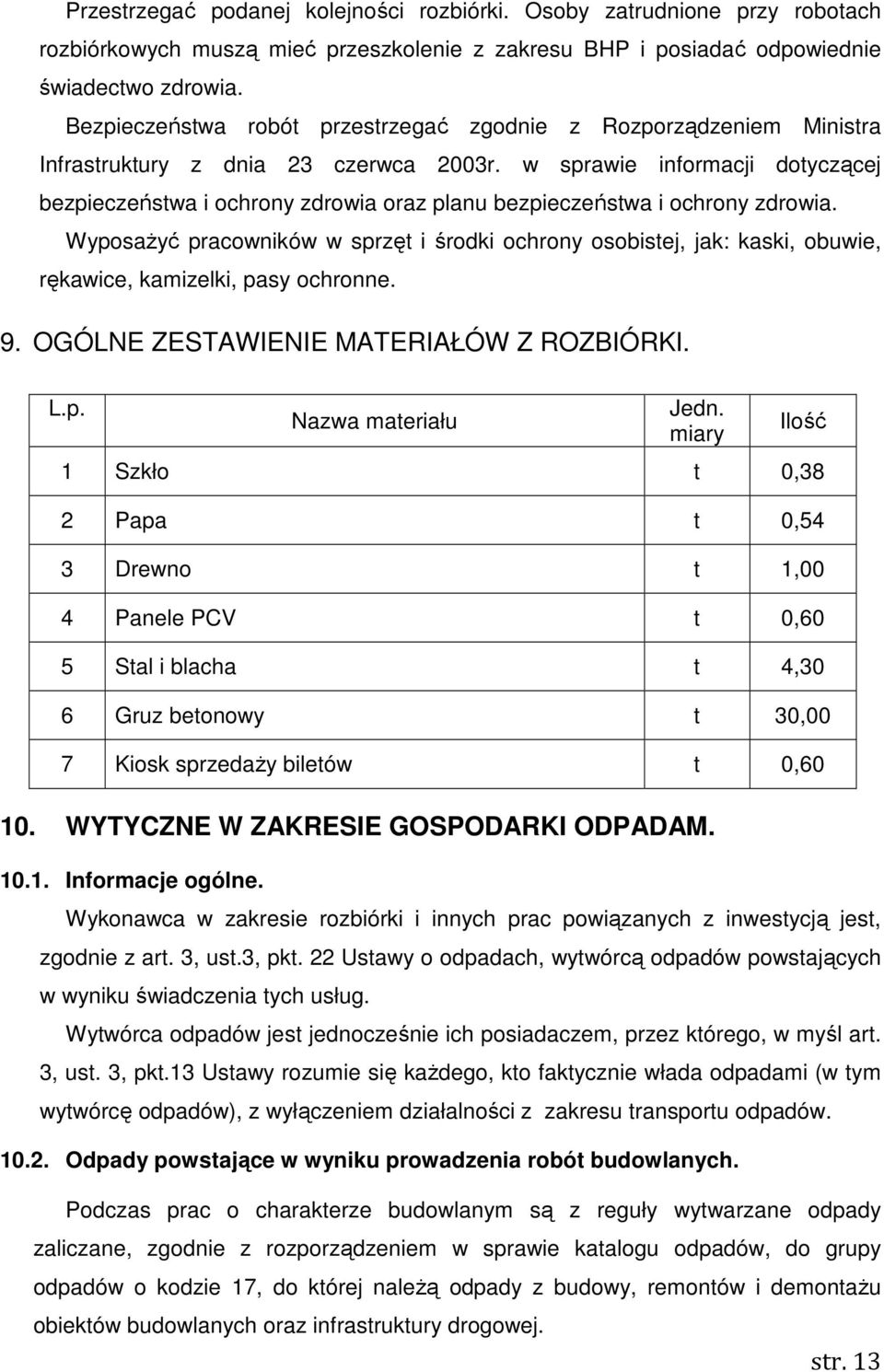

13 Przestrzegać podanej kolejności rozbiórki. Osoby zatrudnione przy robotach rozbiórkowych muszą mieć przeszkolenie z zakresu BHP i posiadać odpowiednie świadectwo zdrowia. Bezpieczeństwa robót przestrzegać zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia. WyposaŜyć pracowników w sprzęt i środki ochrony osobistej, jak: kaski, obuwie, rękawice, kamizelki, pasy ochronne. 9. OGÓLNE ZESTAWIENIE MATERIAŁÓW Z ROZBIÓRKI. L.p. Nazwa materiału Jedn. miary Ilość 1 Szkło t 0,38 2 Papa t 0,54 3 Drewno t 1,00 4 Panele PCV t 0,60 5 Stal i blacha t 4,30 6 Gruz betonowy t 30,00 7 Kiosk sprzedaŝy biletów t 0, WYTYCZNE W ZAKRESIE GOSPODARKI ODPADAM Informacje ogólne. Wykonawca w zakresie rozbiórki i innych prac powiązanych z inwestycją jest, zgodnie z art. 3, ust.3, pkt. 22 Ustawy o odpadach, wytwórcą odpadów powstających w wyniku świadczenia tych usług. Wytwórca odpadów jest jednocześnie ich posiadaczem, przez którego, w myśl art. 3, ust. 3, pkt.13 Ustawy rozumie się kaŝdego, kto faktycznie włada odpadami (w tym wytwórcę odpadów), z wyłączeniem działalności z zakresu transportu odpadów Odpady powstające w wyniku prowadzenia robót budowlanych. Podczas prac o charakterze budowlanym są z reguły wytwarzane odpady zaliczane, zgodnie z rozporządzeniem w sprawie katalogu odpadów, do grupy odpadów o kodzie 17, do której naleŝą odpady z budowy, remontów i demontaŝu obiektów budowlanych oraz infrastruktury drogowej. str. 13

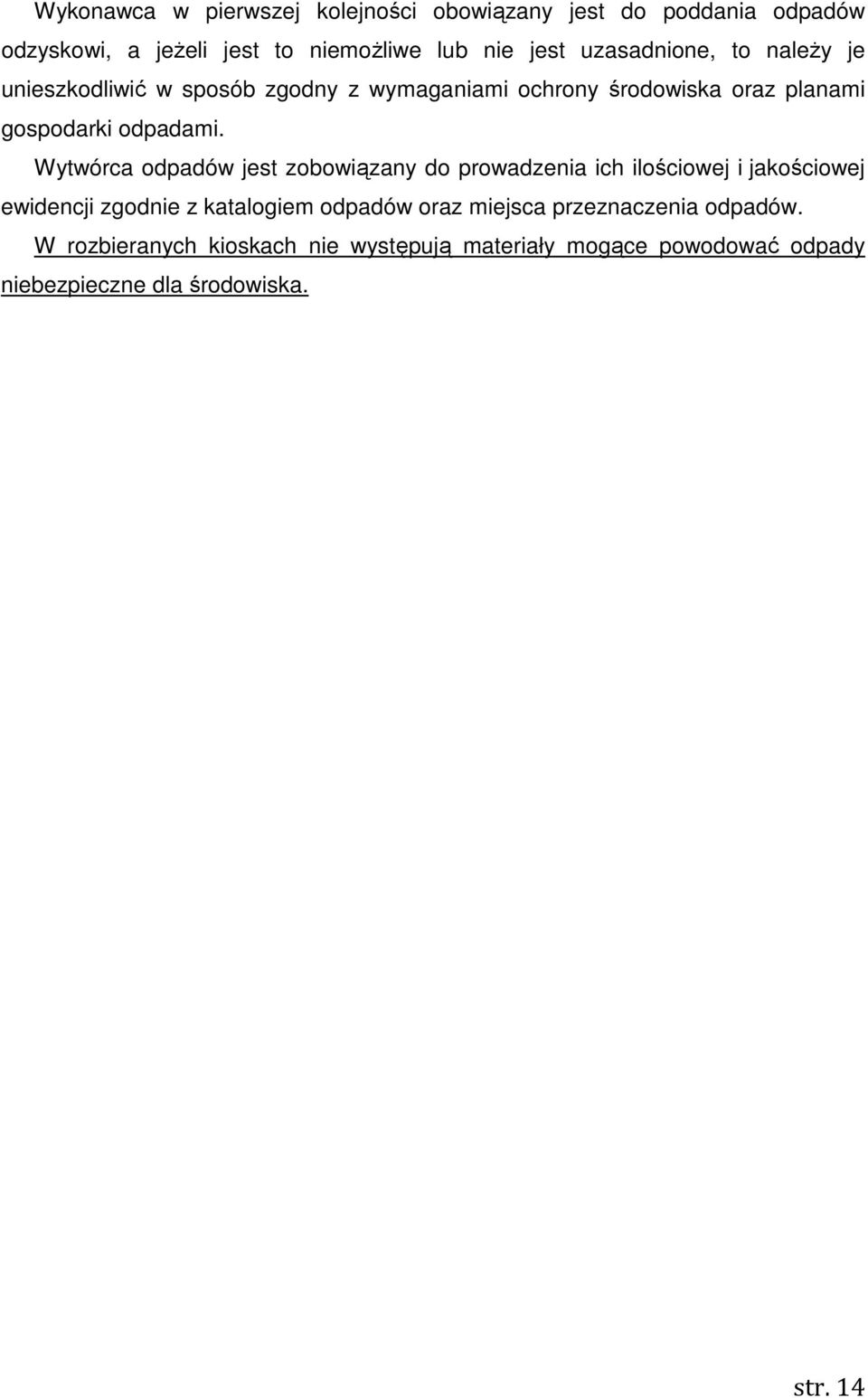

14 Wykonawca w pierwszej kolejności obowiązany jest do poddania odpadów odzyskowi, a jeŝeli jest to niemoŝliwe lub nie jest uzasadnione, to naleŝy je unieszkodliwić w sposób zgodny z wymaganiami ochrony środowiska oraz planami gospodarki odpadami. Wytwórca odpadów jest zobowiązany do prowadzenia ich ilościowej i jakościowej ewidencji zgodnie z katalogiem odpadów oraz miejsca przeznaczenia odpadów. W rozbieranych kioskach nie występują materiały mogące powodować odpady niebezpieczne dla środowiska. str. 14

15 11. ZAŁĄCZNIKI RYSUNKOWE. str. 15

16 str. 16

17 12. KOPIE UPRAWNIEŃ I PRZYNALEśNOŚCI DO IZBY str. 17
