1 INWESTOR JEDNOSTKA PROJEKTOWA JEDNOSTKA AUTORSKA NAZWA INWESTYCJI NAZWA ZADANIA NAZWA OPRACOWANIA Zarząd Dróg i Utrzymania Miasta Wrocław, ul Długa 49 BIIPROGEO PROJJEKT SSpp.. zz oo..oo Wrocław, ul. Bukowskiego 2 Tel , Fax kontakt@biprogeo.wroc.pl A.K.I. PROJEKT Mirosław Antonik Wrocław, ul.wiśniowa 36A tel. (071) , tel.fax (071) biuro@aki-projekt.wroc.pl ROZBUDOWA UL. BOLESŁAWA KRZYWOUSTEGO NA ODCINKU OD AL. JANA III SOBIESKIEGO DO UL. KIEŁCZOWSKIEJ WRAZ Z ZAGOSPODAROWANIEM RYNKU PSIEGO POLA ZADANIE 2 ROZBUDOWA UL. BOLESŁAWA KRZYWOUSTEGO NA ODCINKU OD AL. JANA III SOBIESKIEGO DO UL. KIEŁCZOWSKIEJ WRAZ Z ZAGOSPODAROWANIEM RYNKU PSIEGO POLA PROJEKT BUDOWLANY ROZBIÓRKI HALI TARGOWEJ PRZY UL. KIEŁCZOWSKIEJ 1 BRANśA STADIUM DOKUMENTACJI UMOWA ROZBIÓRKI PB FPU/IP/53/48/08 BRANśA Zespół projektowy Imię i Nazwisko Specjalność Nr uprawnień Zakres Podpis Data Projektant mgr inŝ. Kazimierz Grabowski 31/ Rozbiórki Sprawdzający mgr inŝ. Dariusz Kowalski 16/99/DUW Asystent mgr inŝ. Arkadiusz Raźny Asystent

2 SPIS TREŚCI 1. PRZEDMIOT OPRACOWANIA PODSTAWA OPRACOWANIA ZAKRES OPRACOWANIA ISTNIEJĄCE ZAGOSPODAROWANIE TERENU OPIS TECHNICZNY HALI PRZYCZYNA ROZBIÓRKI HALI SPOSÓB WYKONANIA ROBÓT ROZBIÓRKOWYCH Kolejność robót rozbiórkowych Metoda rozbiórki, sprzęt i narzędzia ZAPEWNIENIE BEZPIECZEŃSTWA ROBÓT ROZBIÓRKOWYCH OGÓLNE ZESTAWIENIE MATERIAŁÓW Z ROZBIÓRKI WYTYCZNE W ZAKRESIE GOSPODARKI ODPADAMI ZAŁĄCZNIK RYSUNKOWY Mapa zasadnicza terenu usytuowania hali targowej 12. KOPIE UPRAWNIEŃ I PRZYNALEśNOŚCI DO IZBY str. 2

3 1. PRZEDMIOT OPRACOWANIA. Przedmiotem opracowania jest projekt budowlany rozbiórki hali targowej przy ul. Kiełczowskiej 1. Hala targowa przewidziana do rozbiórki według niniejszego projektu budowlanego jest oznaczona na dołączonej mapie. 2. PODSTAWA OPRACOWANIA. Zlecenie nr 17/4/2008 Biprogeo Projekt Sp. z o.o. (pkt. 2 zlecenia). Wizja lokalna i oględziny hali. Ocena stanu technicznego hali. Inwentaryzacja hali dla celów rozbiórki. Zdjęcia fotograficzne. 3. ZAKRES OPRACOWANIA. Niniejszy projekt budowlany obejmuje rozbiórkę hali targowej oznaczonej na mapie zasadniczej. Przyłącza sieci kablowych i rurowych nie są objęte tym projektem budowlanym. RównieŜ projekt rozbiórki nie obejmuje likwidacji wyposaŝenia, sprzętu i urządzeń stoisk (kantorków) handlowych, które są własnością sprzedawców. 4. ISTNIEJĄCE ZAGOSPODAROWANIE TERENU. Teren na którym usytuowana jest hala targowa jest ograniczony od północy ul. B. Krzywoustego, od południa parkingiem samochodowym, od wschodu ul. Kiełczowską, od zachodu ulicą bez nazwy (wjazd na parking). Hala jest usytuowana w przybliŝeniu na kierunku wschód- zachód przy skrzyŝowaniu ulic. Od strony północnej od ulicy B. Krzywoustego do hali jest trawnik o szerokości około 16,0m. Odległość od parkingu samochodowego do hali wynosi około 5,0m. Od ul. Kiełczowskiej do ściany hali jest około 14,0m i taka sama odległość jest od ulicy bez nazwy (wjazdu na parking). Dostęp do hali jest moŝliwy z kaŝdej strony i to bez utrudnień. Nie będzie równieŝ utrudnień w zajmowaniu terenu wokół hali na czas przeprowadzania rozbiórki i składowania materiałów i elementów do czasu ich wywiezienia. Dojazd do hali z kaŝdej strony jest po drogach utwardzonych. str. 3

4 5. OPIS TECHNICZNY HALI. Hala wolno stojąca, trzynawowa, niepodpiwniczona o wymiarach w rzucie 48,30x21,30m. Nawa główna środkowa ma kształt łukowy, nawy boczne stanowiące przybudówki są kształtu prostokątnego z pochylonymi dachami. Wysokość nawy środkowej wynosi 7,50m, wysokość naw bocznych od 2,55 do 3,95m. Szerokość nawy głównej wynosi 13,00m, a naw bocznych 4,15m. Konstrukcja hali stalowa, nawy głównej łukowa, naw bocznych słupowo-belkowa. Zasadniczym elementem nośnym nawy głównej środkowej jest rama łukowa dwugałęziowa o promieniu 7,50m w rozstawie co 3x6,00m + 4x3,00m + 3x6,00m. Gałęzie ramy wykonane są z ceowników 100 rozsuniętych względem siebie o 355mm i połączonych przewiązkami z ceowników 100 w rozstawie co 80cm. Elementy nośne naw bocznych składają się ze słupów i rygli równieŝ w rozstawie jak ramy łukowe i połączonych z ramami głównymi. Na ramach głównych i na ryglach naw bocznych oparte są płatwie stalowe, a na nich pokrycie dachowe. Pokrycie dachu łukowego jest blachą (panelami blaszanymi). Dachy naw bocznych są pokryte częściowo blachą (panelami blaszanymi) i na znacznej powierzchni płytami azbestowymi falistymi. Na duŝych powierzchniach płyty są pomalowane farbą olejną. Obudowa ścian naw bocznych i ścian szczytowych nawy głównej jest panelami blaszanymi. Pod okapami naw bocznych jest pas okien stałych, okratowanych od zewnątrz. RównieŜ w ścianach szczytowych naw głównych są pasy okien przez całą szerokość w poziomie początku dachów naw bocznych. Okna są z profili PCV. W ścianach szczytowych nawy środkowej są szerokie drzwi przesuwne wykonane z tworzywa sztucznego. W nawach bocznych w połowie długości są dwuskrzydłowe drzwi otwierane, takŝe z tworzywa sztucznego. Drzwi są zabezpieczone od zewnętrz kratami stalowymi. Nad dach łukowy wyprowadzonych jest 6 kominów wentylacyjnych o przekroju kwadratowym. W nawach bocznych pod pokryciem dachowym jest ocieplenie i sufity z paneli blaszanych. Do łączenia sufitów stosowane są oprócz płatwi stalowych takŝe beleczki drewniane. W nawie środkowej na wysokości 4,50m jest sufit podwieszony z blachy fałdowej powlekanej. Sufit jest podwieszony do rusztu stalowo-drewnianego opartego na ramach łukowych i dodatkowo podparty słupami stalowymi ocynkowanymi o przekroju 80x80mm. str. 4

5 Ramy nośne łukowe nawy środkowej i słupy nośne naw bocznych są posadowione na tropach fundamentowych Ŝelbetowych. Posadzka w hali jest z płytek lastykowych na podbudowie betonowej. W hali jest instalacja elektryczna, telefoniczna, zimnej wody, kanalizacji sanitarnej. Węzły sanitarne dla załogi i dla klientów są usytuowane przy ścianie szczytowej wschodniej. W nawach bocznych i w środkowej części nawy głównej jest prowadzona działalność handlowa wielobranŝowa: spoŝywcza, mięsna, warzywnicza, odzieŝowa. Stoiska i kantorki są poprzedzielane ściankami o róŝnej konstrukcji i z róŝnych materiałów, stosownie do danej branŝy. Wymiary hali: - długość 48,30m - szerokość 21,30m - szerokość nawy głównej 13,00m - szerokość naw bocznych 4,15m - wysokość nawy głównej 7,80m - wysokość naw bocznych 2,55m do 3,95m - powierzchnia zabudowy 1030,00m 2 - kubatura 4850,00m 3 Wygląd hali od zewnątrz i wewnątrz pokazują poniŝsze zdjęcia fotograficzne. Fot. 1 Widok hali od strony północnej (od ul. B. Krzywoustego) str. 5

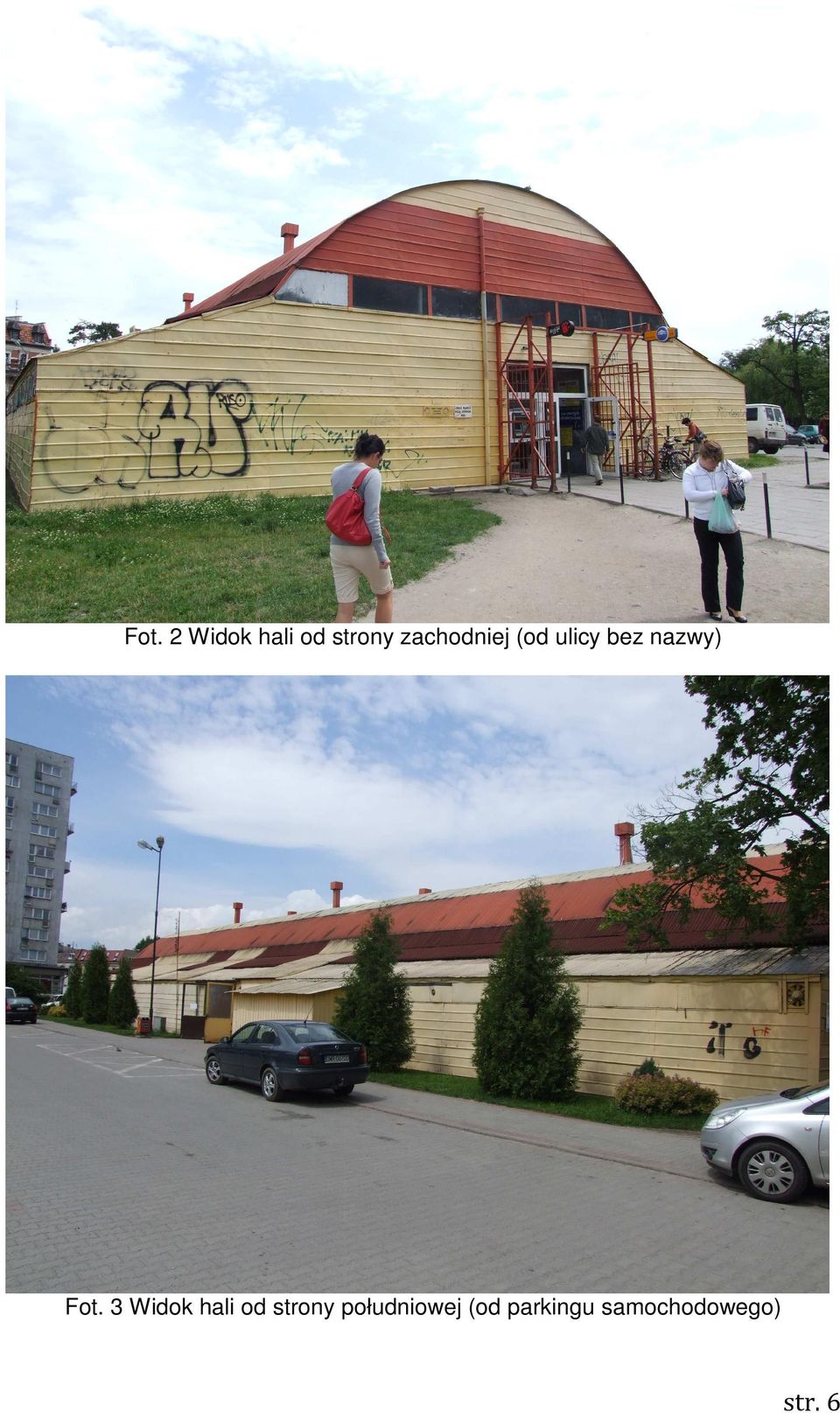

6 Fot. 2 Widok hali od strony zachodniej (od ulicy bez nazwy) Fot. 3 Widok hali od strony południowej (od parkingu samochodowego) str. 6

7 Fot. 4 Widok hali od strony wschodniej (od ul. Kiełczowskiej) Fot. 5 Widok pokrycia dachu blachą i płytami falistymi azbestowymi str. 7

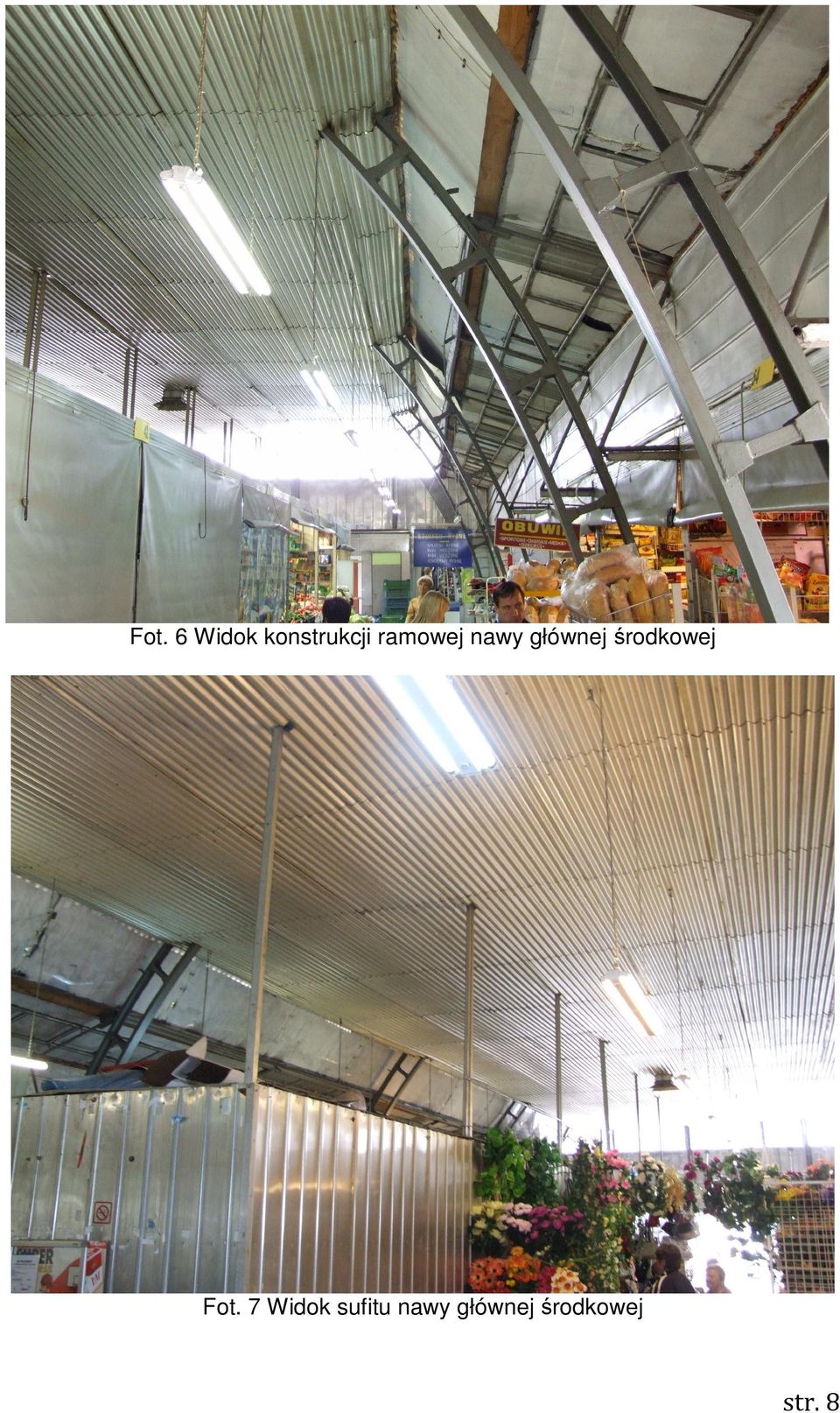

8 Fot. 6 Widok konstrukcji ramowej nawy głównej środkowej Fot. 7 Widok sufitu nawy głównej środkowej str. 8

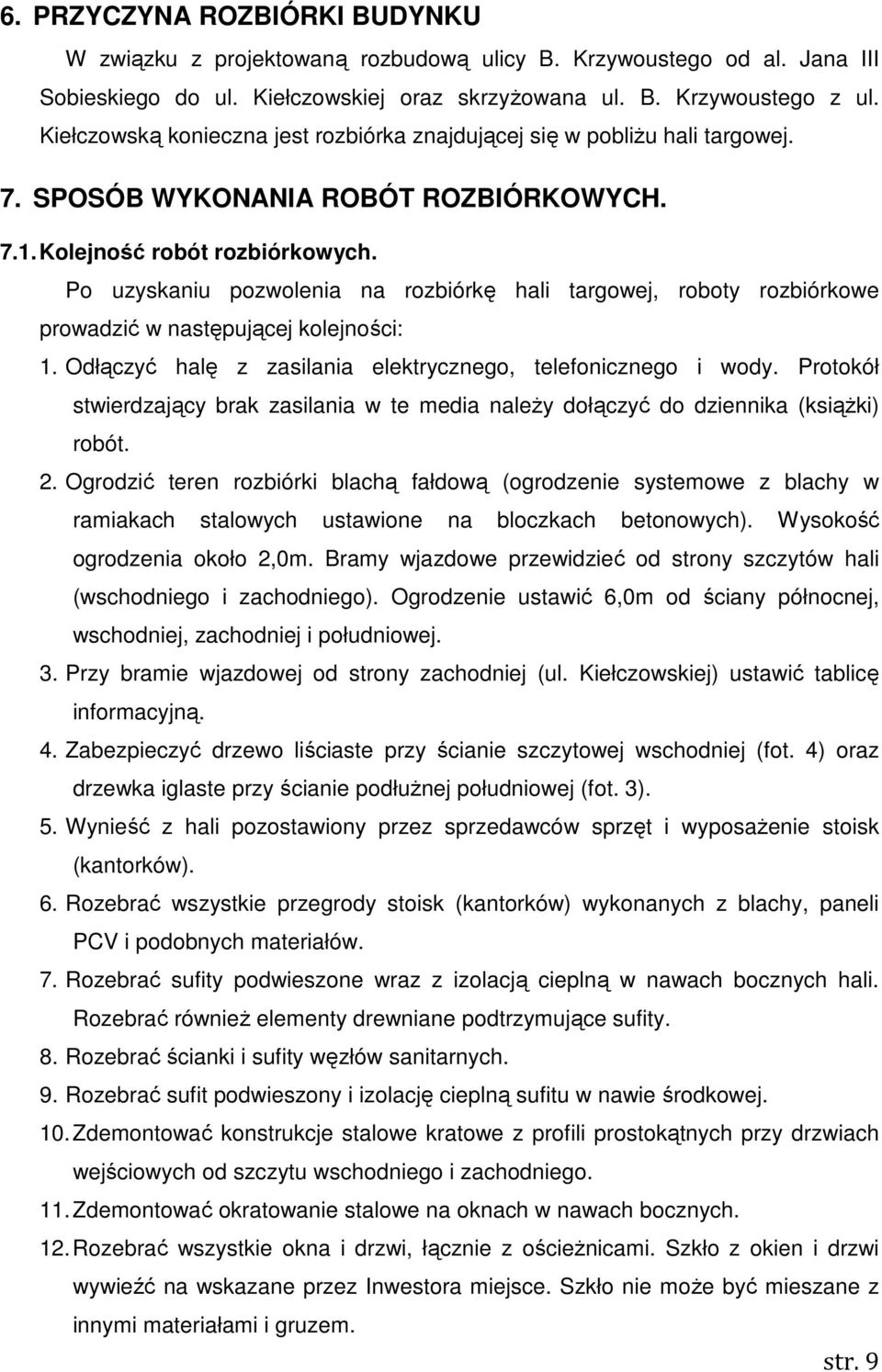

9 6. PRZYCZYNA ROZBIÓRKI BUDYNKU W związku z projektowaną rozbudową ulicy B. Krzywoustego od al. Jana III Sobieskiego do ul. Kiełczowskiej oraz skrzyŝowana ul. B. Krzywoustego z ul. Kiełczowską konieczna jest rozbiórka znajdującej się w pobliŝu hali targowej. 7. SPOSÓB WYKONANIA ROBÓT ROZBIÓRKOWYCH Kolejność robót rozbiórkowych. Po uzyskaniu pozwolenia na rozbiórkę hali targowej, roboty rozbiórkowe prowadzić w następującej kolejności: 1. Odłączyć halę z zasilania elektrycznego, telefonicznego i wody. Protokół stwierdzający brak zasilania w te media naleŝy dołączyć do dziennika (ksiąŝki) robót. 2. Ogrodzić teren rozbiórki blachą fałdową (ogrodzenie systemowe z blachy w ramiakach stalowych ustawione na bloczkach betonowych). Wysokość ogrodzenia około 2,0m. Bramy wjazdowe przewidzieć od strony szczytów hali (wschodniego i zachodniego). Ogrodzenie ustawić 6,0m od ściany północnej, wschodniej, zachodniej i południowej. 3. Przy bramie wjazdowej od strony zachodniej (ul. Kiełczowskiej) ustawić tablicę informacyjną. 4. Zabezpieczyć drzewo liściaste przy ścianie szczytowej wschodniej (fot. 4) oraz drzewka iglaste przy ścianie podłuŝnej południowej (fot. 3). 5. Wynieść z hali pozostawiony przez sprzedawców sprzęt i wyposaŝenie stoisk (kantorków). 6. Rozebrać wszystkie przegrody stoisk (kantorków) wykonanych z blachy, paneli PCV i podobnych materiałów. 7. Rozebrać sufity podwieszone wraz z izolacją cieplną w nawach bocznych hali. Rozebrać równieŝ elementy drewniane podtrzymujące sufity. 8. Rozebrać ścianki i sufity węzłów sanitarnych. 9. Rozebrać sufit podwieszony i izolację cieplną sufitu w nawie środkowej. 10. Zdemontować konstrukcje stalowe kratowe z profili prostokątnych przy drzwiach wejściowych od szczytu wschodniego i zachodniego. 11. Zdemontować okratowanie stalowe na oknach w nawach bocznych. 12. Rozebrać wszystkie okna i drzwi, łącznie z ościeŝnicami. Szkło z okien i drzwi wywieźć na wskazane przez Inwestora miejsce. Szkło nie moŝe być mieszane z innymi materiałami i gruzem. str. 9

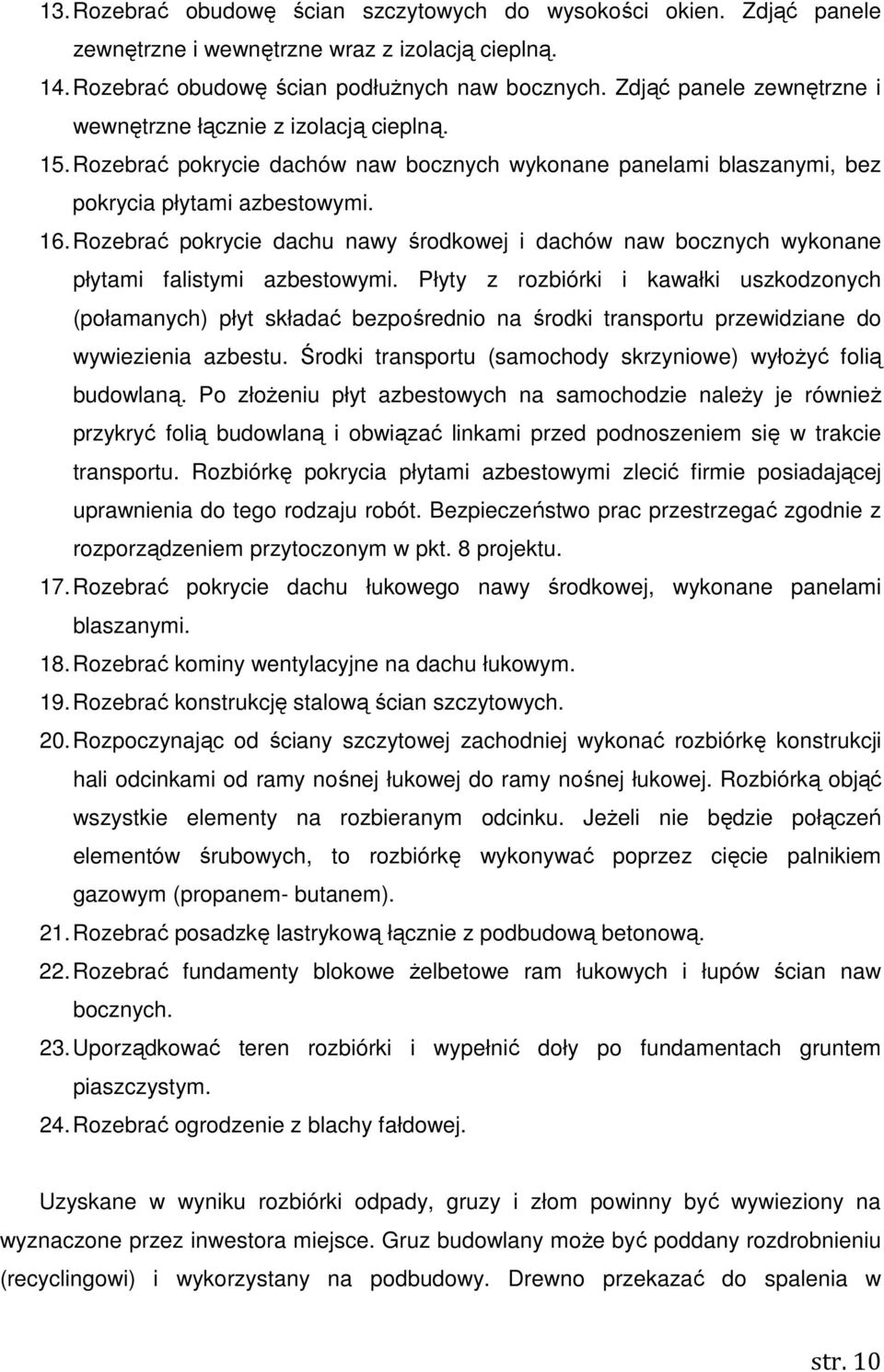

10 13. Rozebrać obudowę ścian szczytowych do wysokości okien. Zdjąć panele zewnętrzne i wewnętrzne wraz z izolacją cieplną. 14. Rozebrać obudowę ścian podłuŝnych naw bocznych. Zdjąć panele zewnętrzne i wewnętrzne łącznie z izolacją cieplną. 15. Rozebrać pokrycie dachów naw bocznych wykonane panelami blaszanymi, bez pokrycia płytami azbestowymi. 16. Rozebrać pokrycie dachu nawy środkowej i dachów naw bocznych wykonane płytami falistymi azbestowymi. Płyty z rozbiórki i kawałki uszkodzonych (połamanych) płyt składać bezpośrednio na środki transportu przewidziane do wywiezienia azbestu. Środki transportu (samochody skrzyniowe) wyłoŝyć folią budowlaną. Po złoŝeniu płyt azbestowych na samochodzie naleŝy je równieŝ przykryć folią budowlaną i obwiązać linkami przed podnoszeniem się w trakcie transportu. Rozbiórkę pokrycia płytami azbestowymi zlecić firmie posiadającej uprawnienia do tego rodzaju robót. Bezpieczeństwo prac przestrzegać zgodnie z rozporządzeniem przytoczonym w pkt. 8 projektu. 17. Rozebrać pokrycie dachu łukowego nawy środkowej, wykonane panelami blaszanymi. 18. Rozebrać kominy wentylacyjne na dachu łukowym. 19. Rozebrać konstrukcję stalową ścian szczytowych. 20. Rozpoczynając od ściany szczytowej zachodniej wykonać rozbiórkę konstrukcji hali odcinkami od ramy nośnej łukowej do ramy nośnej łukowej. Rozbiórką objąć wszystkie elementy na rozbieranym odcinku. JeŜeli nie będzie połączeń elementów śrubowych, to rozbiórkę wykonywać poprzez cięcie palnikiem gazowym (propanem- butanem). 21. Rozebrać posadzkę lastrykową łącznie z podbudową betonową. 22. Rozebrać fundamenty blokowe Ŝelbetowe ram łukowych i łupów ścian naw bocznych. 23. Uporządkować teren rozbiórki i wypełnić doły po fundamentach gruntem piaszczystym. 24. Rozebrać ogrodzenie z blachy fałdowej. Uzyskane w wyniku rozbiórki odpady, gruzy i złom powinny być wywieziony na wyznaczone przez inwestora miejsce. Gruz budowlany moŝe być poddany rozdrobnieniu (recyclingowi) i wykorzystany na podbudowy. Drewno przekazać do spalenia w str. 10

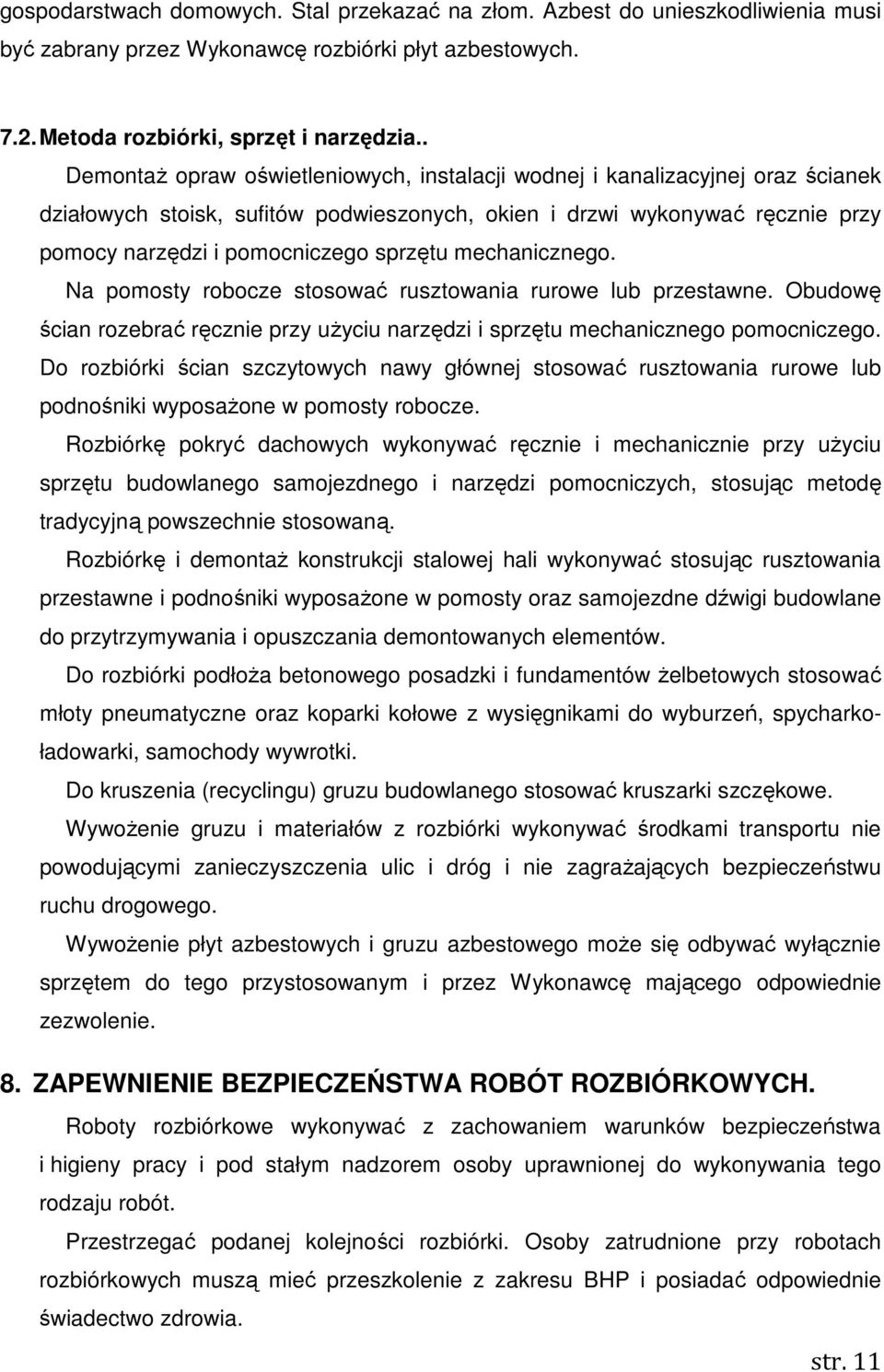

11 gospodarstwach domowych. Stal przekazać na złom. Azbest do unieszkodliwienia musi być zabrany przez Wykonawcę rozbiórki płyt azbestowych Metoda rozbiórki, sprzęt i narzędzia.. DemontaŜ opraw oświetleniowych, instalacji wodnej i kanalizacyjnej oraz ścianek działowych stoisk, sufitów podwieszonych, okien i drzwi wykonywać ręcznie przy pomocy narzędzi i pomocniczego sprzętu mechanicznego. Na pomosty robocze stosować rusztowania rurowe lub przestawne. Obudowę ścian rozebrać ręcznie przy uŝyciu narzędzi i sprzętu mechanicznego pomocniczego. Do rozbiórki ścian szczytowych nawy głównej stosować rusztowania rurowe lub podnośniki wyposaŝone w pomosty robocze. Rozbiórkę pokryć dachowych wykonywać ręcznie i mechanicznie przy uŝyciu sprzętu budowlanego samojezdnego i narzędzi pomocniczych, stosując metodę tradycyjną powszechnie stosowaną. Rozbiórkę i demontaŝ konstrukcji stalowej hali wykonywać stosując rusztowania przestawne i podnośniki wyposaŝone w pomosty oraz samojezdne dźwigi budowlane do przytrzymywania i opuszczania demontowanych elementów. Do rozbiórki podłoŝa betonowego posadzki i fundamentów Ŝelbetowych stosować młoty pneumatyczne oraz koparki kołowe z wysięgnikami do wyburzeń, spycharkoładowarki, samochody wywrotki. Do kruszenia (recyclingu) gruzu budowlanego stosować kruszarki szczękowe. WywoŜenie gruzu i materiałów z rozbiórki wykonywać środkami transportu nie powodującymi zanieczyszczenia ulic i dróg i nie zagraŝających bezpieczeństwu ruchu drogowego. WywoŜenie płyt azbestowych i gruzu azbestowego moŝe się odbywać wyłącznie sprzętem do tego przystosowanym i przez Wykonawcę mającego odpowiednie zezwolenie. 8. ZAPEWNIENIE BEZPIECZEŃSTWA ROBÓT ROZBIÓRKOWYCH. Roboty rozbiórkowe wykonywać z zachowaniem warunków bezpieczeństwa i higieny pracy i pod stałym nadzorem osoby uprawnionej do wykonywania tego rodzaju robót. Przestrzegać podanej kolejności rozbiórki. Osoby zatrudnione przy robotach rozbiórkowych muszą mieć przeszkolenie z zakresu BHP i posiadać odpowiednie świadectwo zdrowia. str. 11

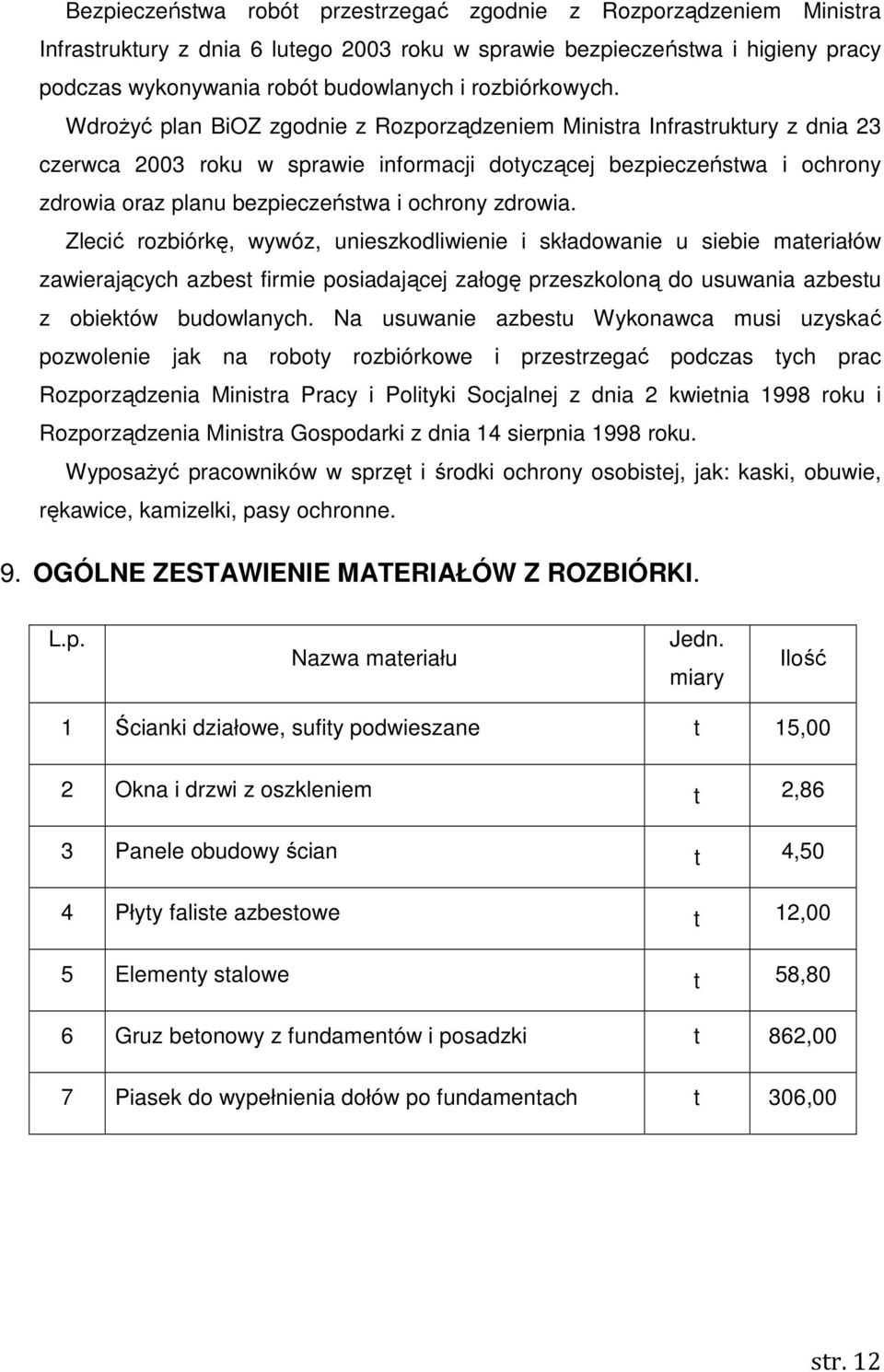

12 Bezpieczeństwa robót przestrzegać zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 6 lutego 2003 roku w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych i rozbiórkowych. WdroŜyć plan BiOZ zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003 roku w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia. Zlecić rozbiórkę, wywóz, unieszkodliwienie i składowanie u siebie materiałów zawierających azbest firmie posiadającej załogę przeszkoloną do usuwania azbestu z obiektów budowlanych. Na usuwanie azbestu Wykonawca musi uzyskać pozwolenie jak na roboty rozbiórkowe i przestrzegać podczas tych prac Rozporządzenia Ministra Pracy i Polityki Socjalnej z dnia 2 kwietnia 1998 roku i Rozporządzenia Ministra Gospodarki z dnia 14 sierpnia 1998 roku. WyposaŜyć pracowników w sprzęt i środki ochrony osobistej, jak: kaski, obuwie, rękawice, kamizelki, pasy ochronne. 9. OGÓLNE ZESTAWIENIE MATERIAŁÓW Z ROZBIÓRKI. L.p. Nazwa materiału Jedn. miary Ilość 1 Ścianki działowe, sufity podwieszane t 15,00 2 Okna i drzwi z oszkleniem t 2,86 3 Panele obudowy ścian t 4,50 4 Płyty faliste azbestowe t 12,00 5 Elementy stalowe t 58,80 6 Gruz betonowy z fundamentów i posadzki t 862,00 7 Piasek do wypełnienia dołów po fundamentach t 306,00 str. 12

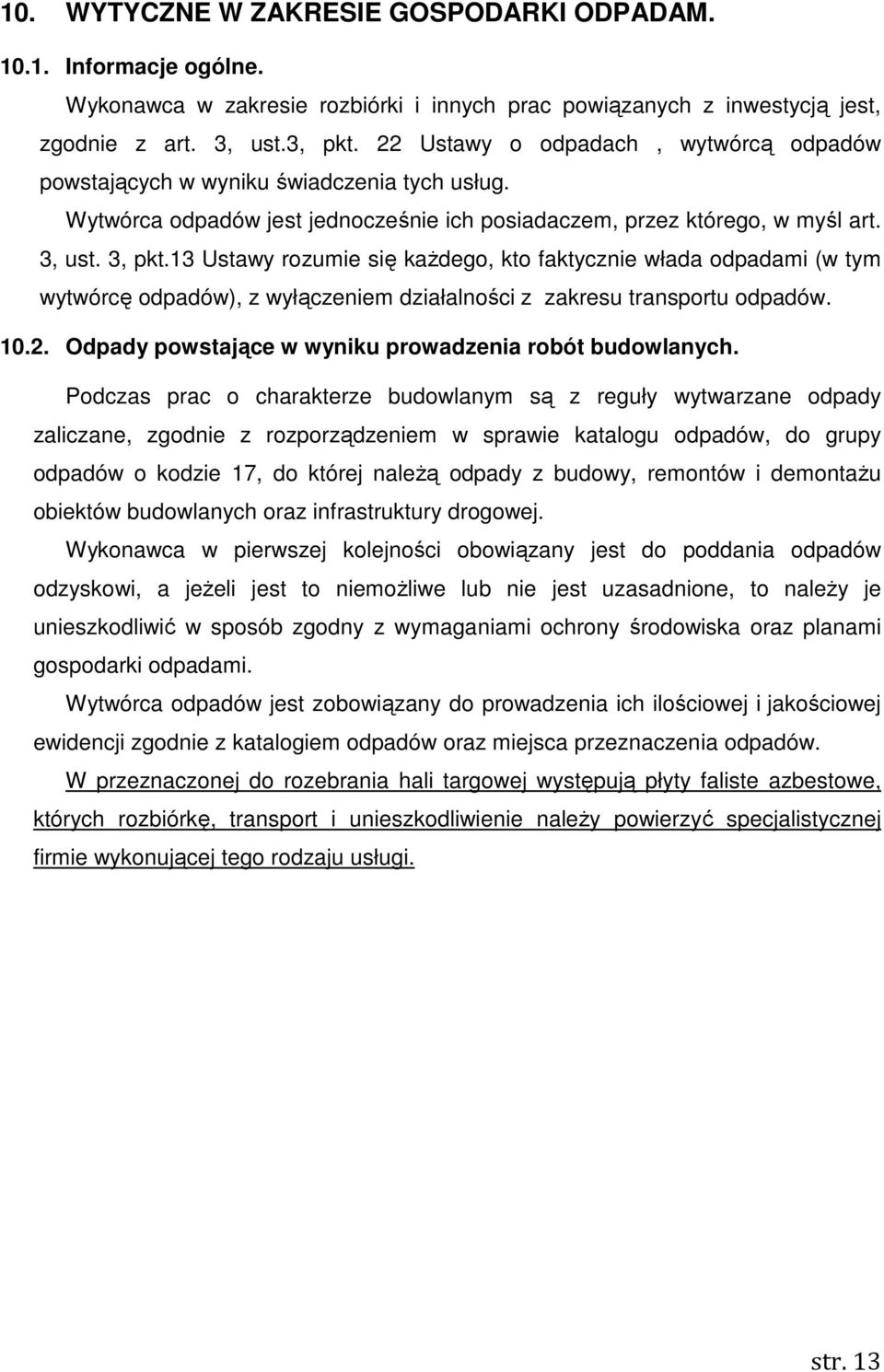

13 10. WYTYCZNE W ZAKRESIE GOSPODARKI ODPADAM Informacje ogólne. Wykonawca w zakresie rozbiórki i innych prac powiązanych z inwestycją jest, zgodnie z art. 3, ust.3, pkt. 22 Ustawy o odpadach, wytwórcą odpadów powstających w wyniku świadczenia tych usług. Wytwórca odpadów jest jednocześnie ich posiadaczem, przez którego, w myśl art. 3, ust. 3, pkt.13 Ustawy rozumie się kaŝdego, kto faktycznie włada odpadami (w tym wytwórcę odpadów), z wyłączeniem działalności z zakresu transportu odpadów Odpady powstające w wyniku prowadzenia robót budowlanych. Podczas prac o charakterze budowlanym są z reguły wytwarzane odpady zaliczane, zgodnie z rozporządzeniem w sprawie katalogu odpadów, do grupy odpadów o kodzie 17, do której naleŝą odpady z budowy, remontów i demontaŝu obiektów budowlanych oraz infrastruktury drogowej. Wykonawca w pierwszej kolejności obowiązany jest do poddania odpadów odzyskowi, a jeŝeli jest to niemoŝliwe lub nie jest uzasadnione, to naleŝy je unieszkodliwić w sposób zgodny z wymaganiami ochrony środowiska oraz planami gospodarki odpadami. Wytwórca odpadów jest zobowiązany do prowadzenia ich ilościowej i jakościowej ewidencji zgodnie z katalogiem odpadów oraz miejsca przeznaczenia odpadów. W przeznaczonej do rozebrania hali targowej występują płyty faliste azbestowe, których rozbiórkę, transport i unieszkodliwienie naleŝy powierzyć specjalistycznej firmie wykonującej tego rodzaju usługi. str. 13

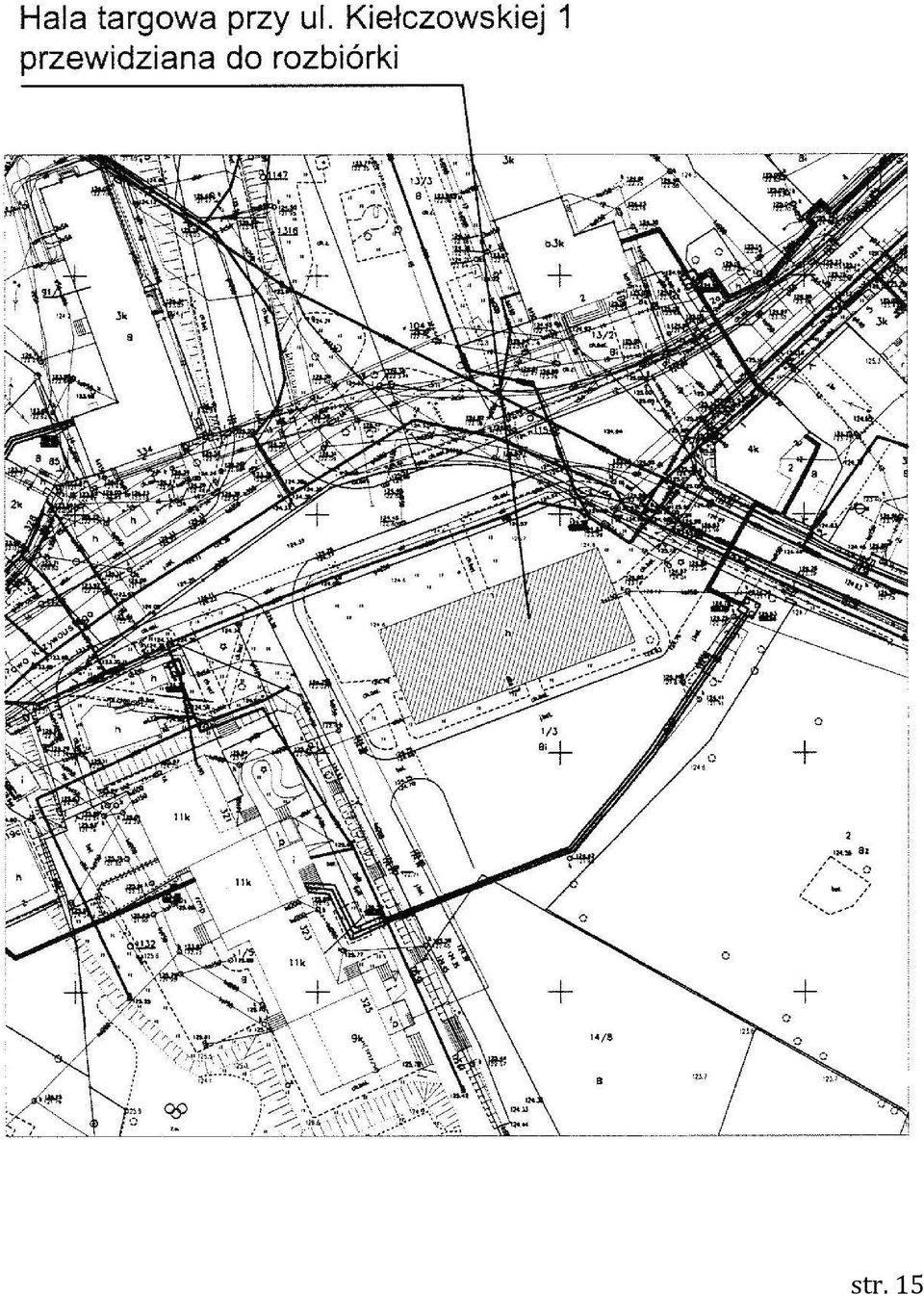

14 11. ZAŁĄCZNIK RYSUNKOWY. str. 14

15 str. 15

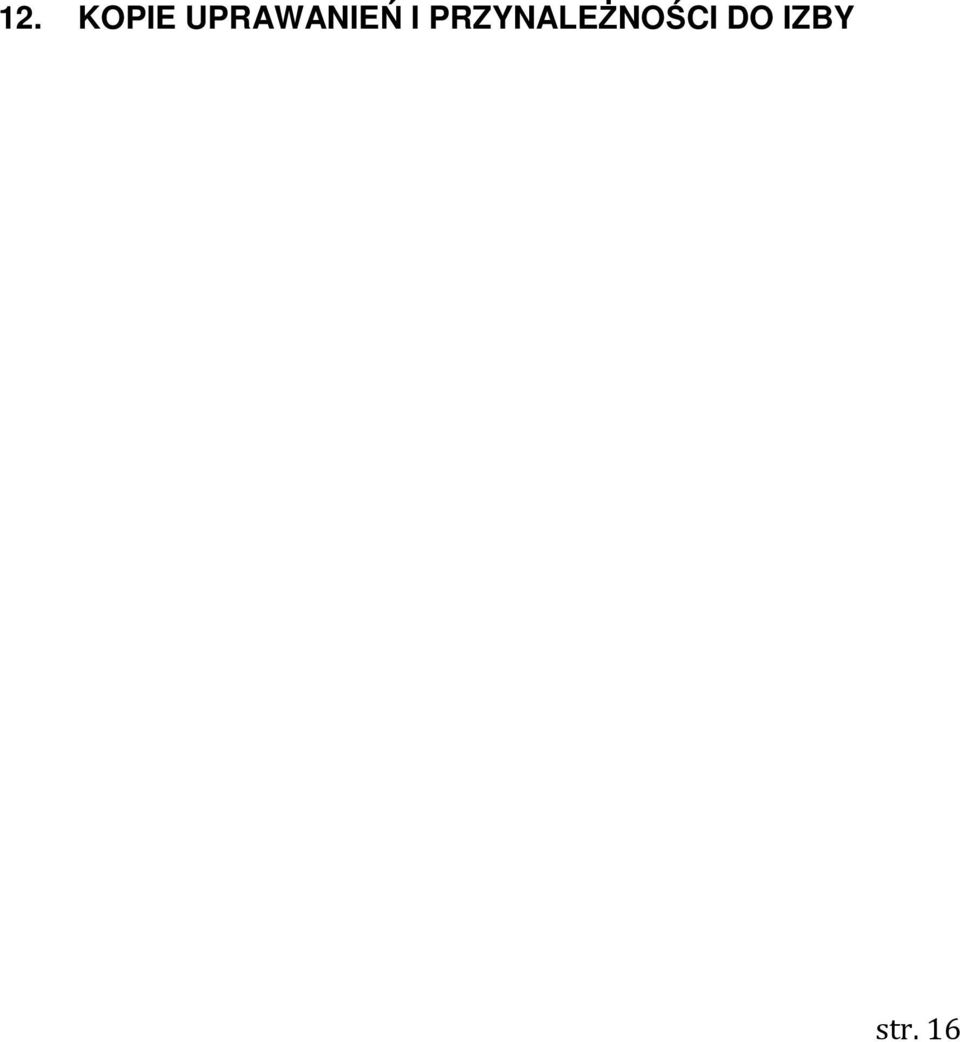

16 12. KOPIE UPRAWANIEŃ I PRZYNALEśNOŚCI DO IZBY str. 16
