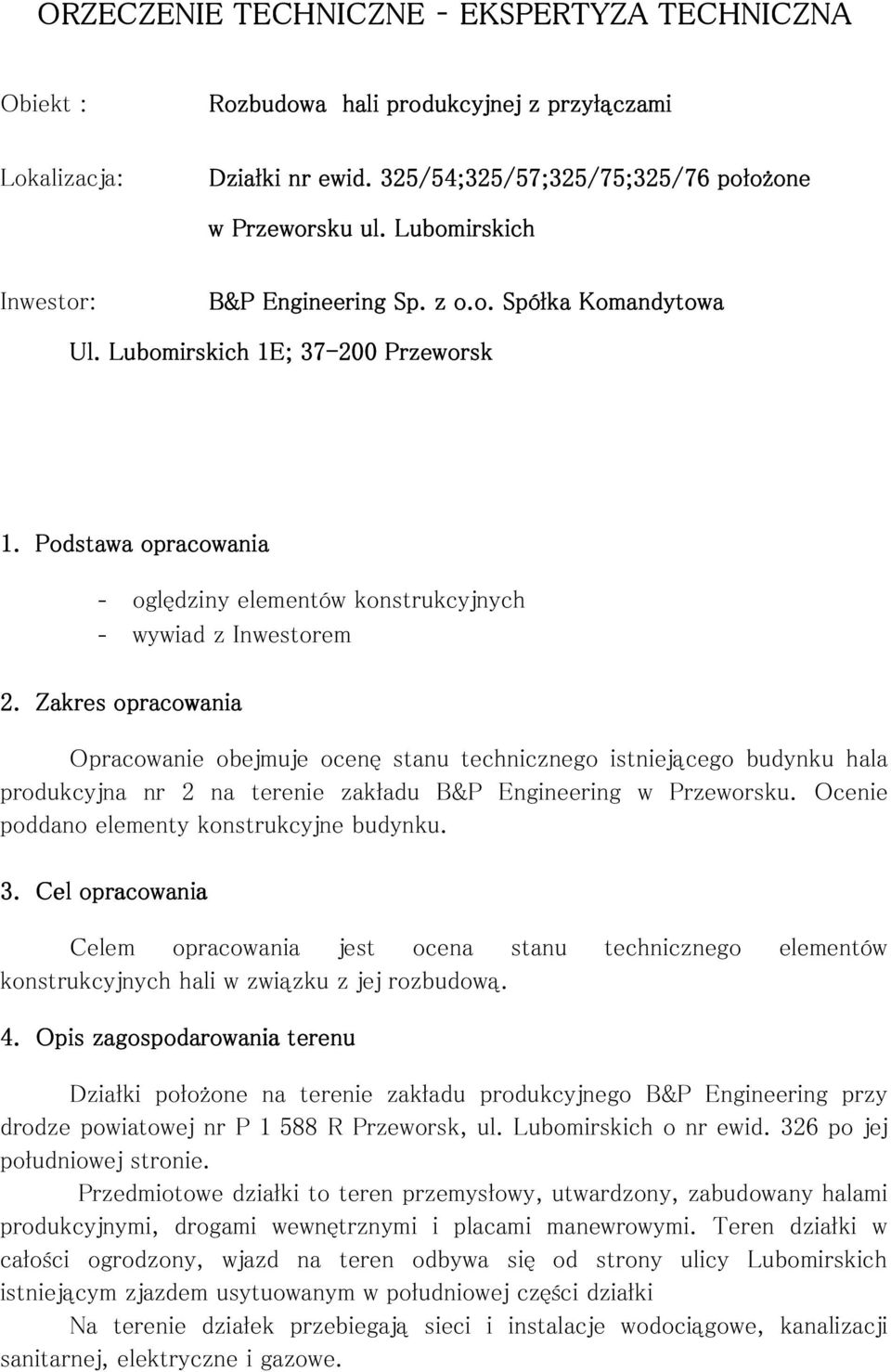

1 ORZECZENIE TECHNICZNE EKSPERTYZA TECHNICZNA Obiekt : Rozbudowa hali produkcyjnej z przyłączami Lokalizacja: Działki nr ewid. 325/54;325/57;325/75;325/76 położone w Przeworsku ul. Lubomirskich Inwestor: B&P Engineering Sp. z o.o. Spółka Komandytowa Ul. Lubomirskich 1E; Przeworsk 1. Podstawa opracowania - oględziny elementów konstrukcyjnych - wywiad z Inwestorem 2. Zakres opracowania Opracowanie obejmuje ocenę stanu technicznego istniejącego budynku hala produkcyjna nr 2 na terenie zakładu B&P Engineering w Przeworsku. Ocenie poddano elementy konstrukcyjne budynku. 3. Cel opracowania Celem opracowania jest ocena stanu technicznego elementów konstrukcyjnych hali w związku z jej rozbudową. 4. Opis zagospodarowania terenu Działki położone na terenie zakładu produkcyjnego B&P Engineering przy drodze powiatowej nr P R Przeworsk, ul. Lubomirskich o nr ewid. 326 po jej południowej stronie. Przedmiotowe działki to teren przemysłowy, utwardzony, zabudowany halami produkcyjnymi, drogami wewnętrznymi i placami manewrowymi. Teren działki w całości ogrodzony, wjazd na teren odbywa się od strony ulicy Lubomirskich istniejącym zjazdem usytuowanym w południowej części działki Na terenie działek przebiegają sieci i instalacje wodociągowe, kanalizacji sanitarnej, elektryczne i gazowe.

Zakres opracowania Opracowanie obejmuje ocenę stanu technicznego istniejącego budynku hala produkcyjna nr 2 na terenie zakładu B&P Engineering w Przeworsku.

2 5. Charakterystyka istniejącej hali Przedmiotowa hala o wymiarach w rzucie 18,61x87,28m. Budynek hali usytuowany w środkowej części zakładu. Wejście do budynku przez drzwi i wrota zlokalizowane od strony wschodniej i zachodniej. Budynek hali wykonany w technologii mieszanej. Ściany hali murowane do poziomu okien, powyżej z płyt włożonych miedzy słupy stalowe. Ściany obłożone od zewnątrz wełną mineralną + blacha, słupy stalowe z kształtowników walcowanych. Dach Konstrukcji stalowej. Stolarka okienna PCV. Stolarka drzwiowa drewniana PCV. Rynny i rury spustowe PCV. Odprowadzenie wód opadowych częściowo na teren, częściowo do istniejącej kanalizacji deszczowej. Budynek hali wyposażony w instalację elektryczną, wodną, kanalizacji sanitarnej. Podstawowe wielkości obiektu: - długość - 87,28 m - szerokość - 18,61 m - powierzchnia zabudowy ,28 m 2 - powierzchnia użytkowa ,35 m 2 - kubatura ,85 m 3 6. Opis i ocena stanu technicznego elementów budynku 6.1 Fundamenty Fundamentów nie badano. Stan techniczny ław, stóp fundamentowych pod ścianami zewnętrznymi, słupami z konstrukcyjnego punktu widzenia ze względu na nośność oceniono jako dobry. Podczas oględzin hali nie stwierdzono istotnych uszkodzeń, których genezą byłby zły stan fundamentów 6.2 Słupy Słupy główne dwugałęziowe wykonane z kształtowników stalowych z częścią podsuwnicową i nadsuwnicową. Słupy w rozstawie co 12,0m. Słupy pośrednie ścian podłużnych wykonane z kształtowników stalowych w rozstawie co 3,0m. Słupy ściany wykonane z kształtowników stalowych w rozstawie co ok. 3,0m. Podczas oględzin nie stwierdzono odkształceń słupów, słupy posiadają odpowiednią nośność.

Ściany hali murowane do poziomu okien, powyżej z płyt włożonych miedzy słupy stalowe. Ściany obłożone od zewnątrz wełną mineralną + blacha, słupy stalowe z kształtowników walcowanych.

3 6.3 Ściany Ściany hali murowane do poziomu okien, powyżej z płyt włożonych miedzy słupy stalowe. Ściany docieplone od zewnątrz wełną mineralną i obłożone blachą trapezową. Ściany w dobrym stanie technicznym 6.4 Dach Dach konstrukcji stalowej dźwigar kratowy dwuspadowy w rozstawie słupów głównych a=12,0m, rozpiętość wiązara stalowego L=17,75m, płatwie kratowe oparte na dźwigarze stalowym. Płatwie w rozstawie co ok. 3,0m. Elementy konstrukcyjne w dobrym stanie technicznym, brak widocznych ugięć. 6.5 Posadzki Wykonane posadzki dostosowane do charakteru pomieszczeń w dobrym stanie technicznym 6.6 Stolarka Stolarka okienna PCV, drzwiowa stalowa, w dobrym stanie technicznym 6.7 Rynny dachowe, rury spustowe Rynny dachowe, rury spustowe nadają się do dalszego użytkowania 7. Dane ogólne do projektowania W projektowanej rozbudowie odbywać się będzie produkcja elementów i zbiorników ze stali kwasoodpornej o wysokości i długości do 15,0m. W budynku zaprojektowano dwie suwnice umożliwiające transport i prace montażowe przy wielkogabarytowych zbiornikach których proces technologiczny wytwarzania wymaga ustawienia w pionie (w tym celu zaprojektowano wysoką część hali montażowej o wymiarach 20,0x18,61x20,0m) oraz w poziomie w końcowym etapie produkcji. W niższej część hali o wymiarach 20,10x18,61x12,11m wykonywane będą czynności związane z prostowaniem, cięciem i kształtowaniem blachy oraz montażem zbiorników i innych elementów linii do produkcji soków i koncentratów.. Transport wewnętrzny środków produkcji zapewnia elektryczna suwnice natorowe w wieży RIALEX 2xQ=12,5t o rozpiętości L = 15,553 + w niższej części hali usytuowano suwnicę GH Q=6,3t o rozpiętości L=10,348m. Natężenie pracy przyjętych suwnic A-4.

4 Dach Dach konstrukcji stalowej dźwigar kratowy dwuspadowy w rozstawie słupów głównych a=12,0m, rozpiętość wiązara stalowego L=17,75m, płatwie kratowe oparte na dźwigarze stalowym.

4 Zaprojektowano również żuraw przyścienny w pomieszczeniu dennic. Przyjęto żuraw: GH/GN 10-4,0 Konstrukcja hali tradycyjna stalowa, ściany z płyt warstwowych z rdzeniem z wełny mineralnej, dach konstrukcji stalowej kryty płytami warstwowymi z rdzeniem z wełny mineralnej 8. Warunki techniczne wykonania fundamentów przy istniejącej hali Przy projektowaniu należy zachować warunki techniczne przewidziane przy posadowianiu obiektów przy sąsiedzie, a więc starać się posadowić nowe fundamenty tak aby nie powodowały one ujemnego wpływu na istniejący system nośny hali. W szczególności należy tu wymienić zachowanie poziomu posadowienia nowych fundamentów przylegających do istniejących tak aby nie podkopywać ław, stóp fundamentowych istniejącej hali. Należy też unikać opierania projektowanej rozbudowy na istniejących już murach, gdyż to może prowadzić do ich przeciążenia i pękania. Projektowane fundamenty oddylatować od istniejących ław, stóp fundamentowych Fundamentowanie rozpocząć od wykonania stóp fundamentowych przy istniejącej hali nr2 9. WNIOSKI I ZALECENIA Wyżej opisane roboty konstrukcyjno-budowlane wykonane zostały zgodnie z zasadami technologii robót budowlanych nie zagrażają życiu oraz mieniu. Hala w stanie istniejącym pozbawiony jest jakichkolwiek rys, pęknięć i ugięć, które świadczyłyby o wadliwym wykonaniu konstrukcji nośnej budynku. W związku z powyższym budynek nadaje się do rozbudowy. Projektowane fundamenty oddylotować od istniejących ław, stóp fundamentowych Kolidujące uzbrojenie terenu z ławami, stopami fundamentowymi należy przełożyć Prace fundamentowe rozpocząć od wykonania stóp fundamentowych przy istniejącej hali Na powyższe prace należy opracować szczegółową dokumentację. Prace należy prowadzić pod nadzorem uprawnionej osoby

5 Materiały budowlane oraz elementy prefabrykowane winny posiadać wymagane atesty i odpowiadać Polskim Normom. Roboty budowlane i rzemieślnicze wykonać zgodnie z zasadami sztuki budowlanej oraz obowiązującymi normami. Przy prowadzeniu robót budowlanych przestrzegać przepisów BHP.

Roboty budowlane i rzemieślnicze wykonać zgodnie z zasadami sztuki
