PROJEKT WYKONAWCZY PROJEKT REMONTU - MALOWANIE ELEWACJI ORAZ KOLORYSTYKI ELEWACJI BUDYNKU. Konin, ul. Dmowskiego 1 IMIĘ I NAZWISKO IMIĘ I NAZWISKO

Wielkość: px

Rozpocząć pokaz od strony:

Download "PROJEKT WYKONAWCZY PROJEKT REMONTU - MALOWANIE ELEWACJI ORAZ KOLORYSTYKI ELEWACJI BUDYNKU. Konin, ul. Dmowskiego 1 IMIĘ I NAZWISKO IMIĘ I NAZWISKO"

Zuzanna Kamińska
8 lat temu
Przeglądów:

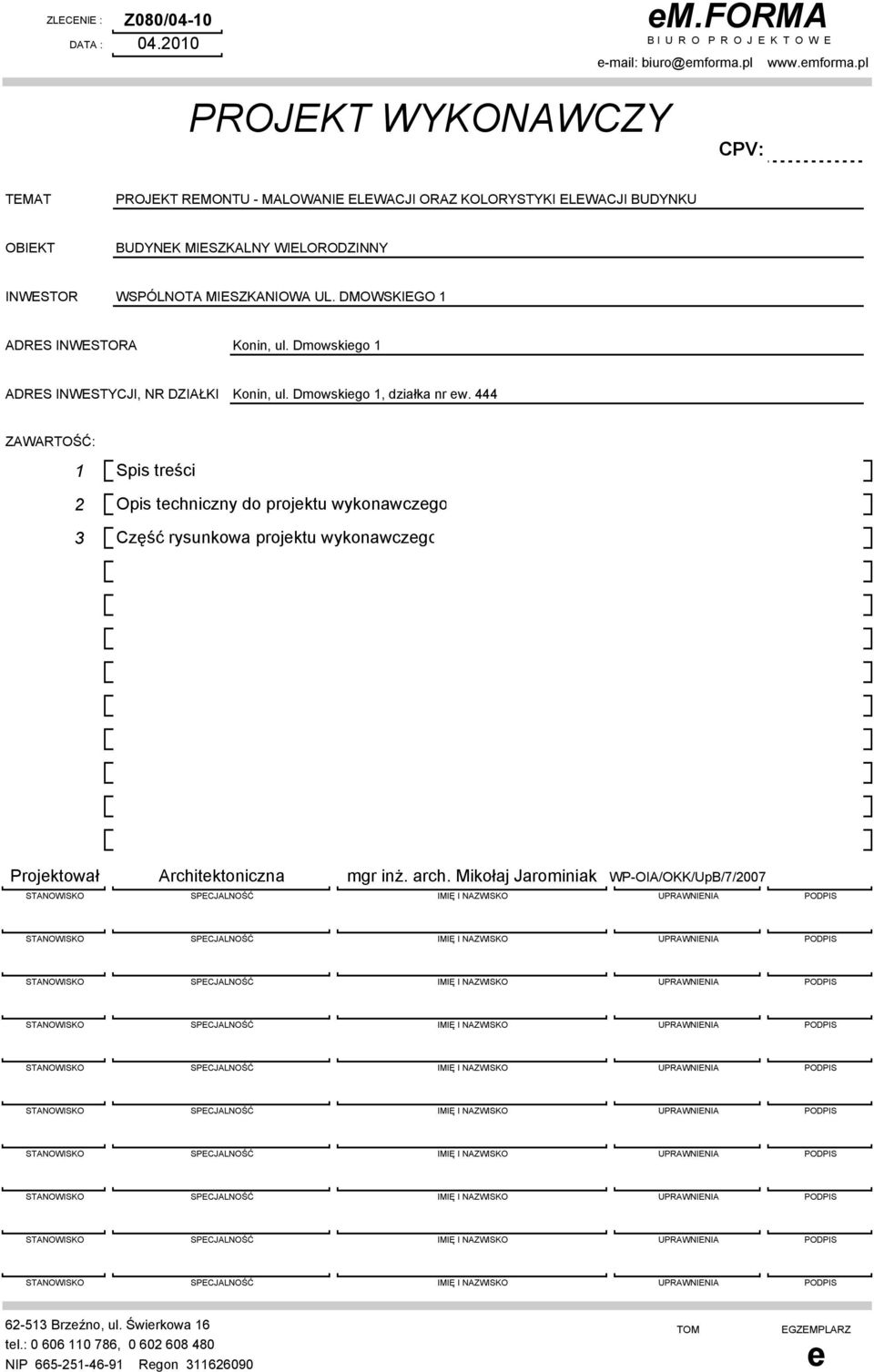

1 Z080/04-10 DATA : ZLECENIE : em.forma B I U R O P R O J E K T O W E biuro@emforma.pl PROJEKT WYKONAWCZY CPV: TEMAT PROJEKT REMONTU - MALOWANIE ELEWACJI ORAZ KOLORYSTYKI ELEWACJI BUDYNKU OBIEKT BUDYNEK MIESZKALNY WIELORODZINNY INWESTOR WSPÓLNOTA MIESZKANIOWA UL. DMOWSKIEGO 1 ADRES INWESTORA Konin, ul. Dmowskiego 1 ADRES INWESTYCJI, NR DZIAŁKI Konin, ul. Dmowskiego 1, działka nr ew. 444 ZAWARTOŚĆ: Spis treści Opis techniczny do projektu wykonawczego Część rysunkowa projektu wykonawczego Projektował Architektoniczna mgr inŝ. arch. Mikołaj Jarominiak WP-OIA/OKK/UpB/7/ Brzeźno, ul. Świerkowa 16 tel.: , NIP Regon TOM EGZEMPLARZ e

pl PROJEKT WYKONAWCZY CPV: TEMAT PROJEKT REMONTU - MALOWANIE ELEWACJI ORAZ KOLORYSTYKI ELEWACJI BUDYNKU OBIEKT BUDYNEK MIESZKALNY WIELORODZINNY INWESTOR WSPÓLNOTA MIESZKANIOWA UL.

2 1. Spis treści. 1. Spis treści Korekta do opisu do projektu technicznego Opis techniczny do projektu wykonawczego Przedmiot opracowania Prace nie uwzględnione w zakresie opracowania projektu Prace dodatkowe towarzyszące remontowi elewacji budynku Uwagi końcowe Część rysunkowa projektu wykonawczego Rys. nr W1 Podest wejściowy (elewacja północna) Rys. nr W2 Podest wejściowy (od podwórza) Rys. nr W3 Krata okna piwnicznego

... 3 3.4. Uwagi końcowe... 4 4. Część rysunkowa projektu wykonawczego... 5 4.1. Rys. nr W1 Podest wejściowy (elewacja północna).

3 2. Korekta do opisu do projektu technicznego. p Charakterystyczne parametry techniczne budynku: Szerokość elewacji: północnej południowej (wraz ze szczytem) wschodniej zachodniej (wraz ze szczytem) Wysokość ścian (elewacji): 33,79 m 33,79 m 33,27 m 33,27 m 8,06 m p parapety podokienne: blacha w kolorze brązowym 2

wschodniej zachodniej (wraz ze szczytem) Wysokość ścian (elewacji): 33,79 m 33,79

4 3. Opis techniczny do projektu wykonawczego Przedmiot opracowania. Przedmiotem opracowania jest projekt wykonawczy remontu elewacji budynku mieszkalnego wielorodzinnego wraz z nową kolorystyką ścian, połoŝonego w Koninie przy ul. Dmowskiego 1. Projekt obejmuje równieŝ wymianę okien piwnicznych oraz okien na klatkach schodowych i wykonanie nowych podestów wejściowych do klatek schodowych Prace nie uwzględnione w zakresie opracowania projektu. Projekt nie obejmuje wymiany rynien, rur spustowych, obróbek blacharskich pasa podrynnowego oraz wszelkich elementów związanych z wymianą pokrycia dachowego, którego zakres został opracowany w odrębnym projekcie. Nie uwzględniono równieŝ remontu kominów z ich opierzeniami Prace dodatkowe towarzyszące remontowi elewacji budynku. Przed przystąpieniem do prac remontowych naleŝy uporządkować znajdujące się na elewacji budynku przewody antenowe i telefoniczne, polegające na wkuciu ich w ścianę i otynkowanie. Usunąć naleŝy równieŝ wszelkie zamontowane na ścianach nie uŝytkowane elementy wysięgniki, anteny itp. Tablicę pamiątkową, na czas remontu i malowania, zdjąć i poddać renowacji oczyszczenie oraz uzupełnienie liternictwa Wymiana okienek piwnicznych. Z uwagi na zły stan techniczny istniejących okienek piwnicznych projekt przewiduje wymianę ich na nowe z profili pcv o identycznych wymiarach zewnętrznych, okienka jednodzielne uchylne o współczynniku U min. 1.1 W/m 2 K. Wszystkie otwory okienne naleŝy ujednolicić wspólny poziom nadproŝy oraz wymiary 68x38 cm Wymiana okien na klatkach schodowych. RównieŜ z uwagi na zły stan techniczny okien na klatkach schodowych projekt przewiduje wymianę ich na nowe z profili PCV. Wymiary okien naleŝy zachować, za wyjątkiem okna balkonowego, które podlega wymianie na mniejsze o wymiarze 138x143 cm. Okna dwudzielne uchylne o współczynniku U min. 1.1 W/m 2 K Wymiana krat piwnicznych. Projekt przewiduje wymianę krat na okienkach piwnicznych, kraty stalowe wg rys. konstrukcyjnego, malowane na kolor brązowy farba ochronną np. Hammerite Roboty malarskie. Drzwi wejściowe do klatek schodowych naleŝy oczyścić i pomalować farbą ochronną np. Hammerite. Pomalować naleŝy równieŝ witrynę i drzwi lokalu znajdującego się na parterze budynku. 3

Projekt obejmuje równieŝ wymianę okien piwnicznych oraz okien na klatkach schodowych i wykonanie nowych podestów wejściowych do klatek schodowych. 3.2.

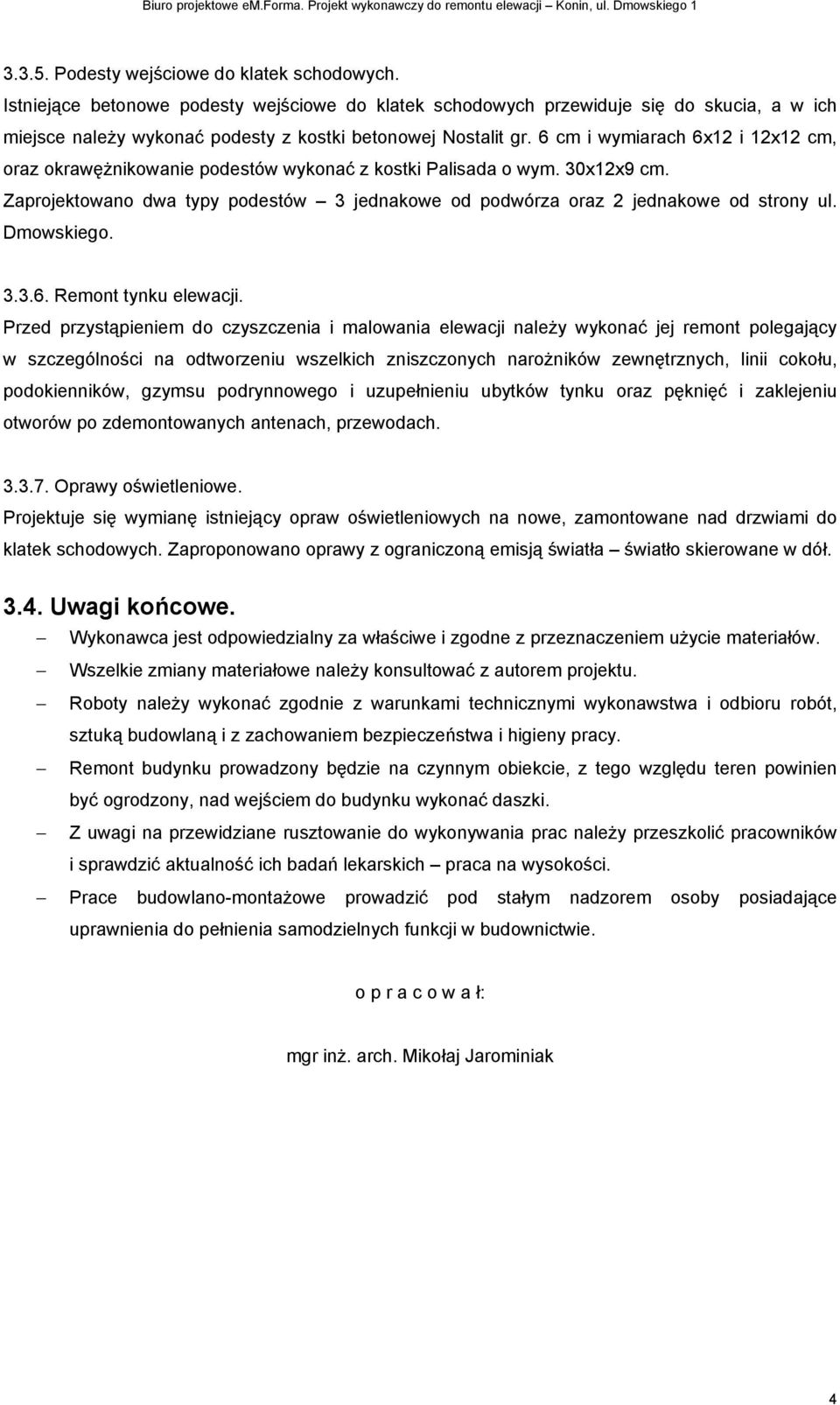

5 Podesty wejściowe do klatek schodowych. Istniejące betonowe podesty wejściowe do klatek schodowych przewiduje się do skucia, a w ich miejsce naleŝy wykonać podesty z kostki betonowej Nostalit gr. 6 cm i wymiarach 6x12 i 12x12 cm, oraz okrawęŝnikowanie podestów wykonać z kostki Palisada o wym. 30x12x9 cm. Zaprojektowano dwa typy podestów 3 jednakowe od podwórza oraz 2 jednakowe od strony ul. Dmowskiego Remont tynku elewacji. Przed przystąpieniem do czyszczenia i malowania elewacji naleŝy wykonać jej remont polegający w szczególności na odtworzeniu wszelkich zniszczonych naroŝników zewnętrznych, linii cokołu, podokienników, gzymsu podrynnowego i uzupełnieniu ubytków tynku oraz pęknięć i zaklejeniu otworów po zdemontowanych antenach, przewodach Oprawy oświetleniowe. Projektuje się wymianę istniejący opraw oświetleniowych na nowe, zamontowane nad drzwiami do klatek schodowych. Zaproponowano oprawy z ograniczoną emisją światła światło skierowane w dół Uwagi końcowe. Wykonawca jest odpowiedzialny za właściwe i zgodne z przeznaczeniem uŝycie materiałów. Wszelkie zmiany materiałowe naleŝy konsultować z autorem projektu. Roboty naleŝy wykonać zgodnie z warunkami technicznymi wykonawstwa i odbioru robót, sztuką budowlaną i z zachowaniem bezpieczeństwa i higieny pracy. Remont budynku prowadzony będzie na czynnym obiekcie, z tego względu teren powinien być ogrodzony, nad wejściem do budynku wykonać daszki. Z uwagi na przewidziane rusztowanie do wykonywania prac naleŝy przeszkolić pracowników i sprawdzić aktualność ich badań lekarskich praca na wysokości. Prace budowlano-montaŝowe prowadzić pod stałym nadzorem osoby posiadające uprawnienia do pełnienia samodzielnych funkcji w budownictwie. o p r a c o w a ł: mgr inŝ. arch. Mikołaj Jarominiak 4

6 cm i wymiarach 6x12 i 12x12 cm, oraz okrawęŝnikowanie podestów wykonać z kostki Palisada o wym. 30x12x9 cm. Zaprojektowano dwa typy podestów 3 jednakowe od podwórza oraz 2 jednakowe od strony ul.

6 4. Część rysunkowa projektu wykonawczego Rys. nr W1 Podest wejściowy (elewacja północna) 4.2. Rys. nr W2 Podest wejściowy (od podwórza) 4.3. Rys. nr W3 Krata okna piwnicznego. 5
