1 INWESTOR JEDNOSTKA PROJEKTOWA JEDNOSTKA AUTORSKA NAZWA INWESTYCJI NAZWA ZADANIA NAZWA OPRACOWANIA Zarząd Dróg i Utrzymania Miasta Wrocław, ul Długa 49 BIIPROGEO PROJJEKT SSpp.. zz oo..oo Wrocław, ul. Bukowskiego 2 Tel , Fax kontakt@biprogeo.wroc.pl A.K.I. PROJEKT Mirosław Antonik Wrocław, ul.wiśniowa 36A tel. (071) , tel.fax (071) biuro@aki-projekt.wroc.pl ROZBUDOWA UL. BOLESŁAWA KRZYWOUSTEGO NA ODCINKU OD AL. JANA III SOBIESKIEGO DO UL. KIEŁCZOWSKIEJ WRAZ Z ZAGOSPODAROWANIEM RYNKU PSIEGO POLA ZADANIE 2 ROZBUDOWA UL. BOLESŁAWA KRZYWOUSTEGO NA ODCINKU OD AL. JANA III SOBIESKIEGO DO UL. KIEŁCZOWSKIEJ WRAZ Z ZAGOSPODAROWANIEM RYNKU PSIEGO POLA PROJEKT BUDOWLANY ROZBIÓRKI BUDYNKU INWENTARSKIEGO PRZY UL. KRZYWOUSTEGO 261 BRANśA STADIUM DOKUMENTACJI UMOWA ROZBIÓRKI PB FPU/IP/53/48/08 BRANśA Zespół projektowy Imię i Nazwisko Specjalność Nr uprawnień Zakres Podpis Data Projektant mgr inŝ. Kazimierz Grabowski 31/ Rozbiórki Sprawdzający mgr inŝ. Dariusz Kowalski 16/99/DUW Asystent mgr inŝ. Arkadiusz Raźny Asystent

2 SPIS TREŚCI 1. PRZEDMIOT OPRACOWANIA PODSTAWA OPRACOWANIA ZAKRES OPRACOWANIA ISTNIEJĄCE ZAGOSPODAROWANIE TERENU OPIS TECHNICZNY BUDYNKU PRZYCZYNA ROZBIÓRKI BUDYNKU SPOSÓB WYKONANIA ROBÓT ROZBIÓRKOWYCH Kolejność robót rozbiórkowych Metoda rozbiórki, sprzęt i narzędzia ZAPEWNIENIE BEZPIECZEŃSTWA ROBÓT ROZBIÓRKOWYCH OGÓLNE ZESTAWIENIE MATERIAŁÓW Z ROZBIÓRKI WYTYCZNE W ZAKRESIE GOSPODARKI ODPADAMI ZAŁĄCZNIK RYSUNKOWY Mapa zasadnicza terenu usytuowania murku i budynku inwentarskiego. 12. KOPIE UPRAWNIEŃ I PRZYNALEśNOŚCI DO IZBY str. 2

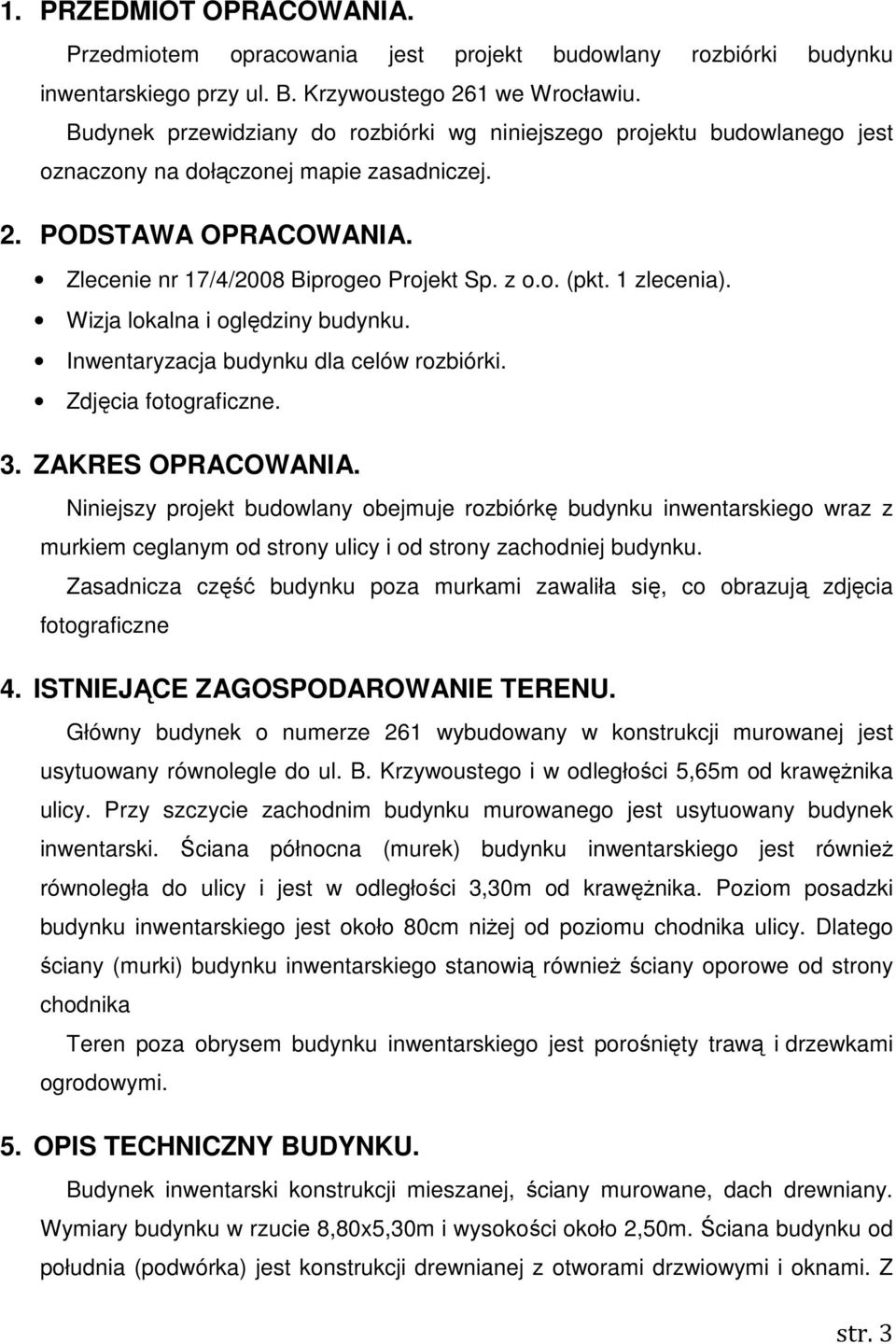

3 1. PRZEDMIOT OPRACOWANIA. Przedmiotem opracowania jest projekt budowlany rozbiórki budynku inwentarskiego przy ul. B. Krzywoustego 261 we Wrocławiu. Budynek przewidziany do rozbiórki wg niniejszego projektu budowlanego jest oznaczony na dołączonej mapie zasadniczej. 2. PODSTAWA OPRACOWANIA. Zlecenie nr 17/4/2008 Biprogeo Projekt Sp. z o.o. (pkt. 1 zlecenia). Wizja lokalna i oględziny budynku. Inwentaryzacja budynku dla celów rozbiórki. Zdjęcia fotograficzne. 3. ZAKRES OPRACOWANIA. Niniejszy projekt budowlany obejmuje rozbiórkę budynku inwentarskiego wraz z murkiem ceglanym od strony ulicy i od strony zachodniej budynku. Zasadnicza część budynku poza murkami zawaliła się, co obrazują zdjęcia fotograficzne 4. ISTNIEJĄCE ZAGOSPODAROWANIE TERENU. Główny budynek o numerze 261 wybudowany w konstrukcji murowanej jest usytuowany równolegle do ul. B. Krzywoustego i w odległości 5,65m od krawęŝnika ulicy. Przy szczycie zachodnim budynku murowanego jest usytuowany budynek inwentarski. Ściana północna (murek) budynku inwentarskiego jest równieŝ równoległa do ulicy i jest w odległości 3,30m od krawęŝnika. Poziom posadzki budynku inwentarskiego jest około 80cm niŝej od poziomu chodnika ulicy. Dlatego ściany (murki) budynku inwentarskiego stanowią równieŝ ściany oporowe od strony chodnika Teren poza obrysem budynku inwentarskiego jest porośnięty trawą i drzewkami ogrodowymi. 5. OPIS TECHNICZNY BUDYNKU. Budynek inwentarski konstrukcji mieszanej, ściany murowane, dach drewniany. Wymiary budynku w rzucie 8,80x5,30m i wysokości około 2,50m. Ściana budynku od południa (podwórka) jest konstrukcji drewnianej z otworami drzwiowymi i oknami. Z str. 3

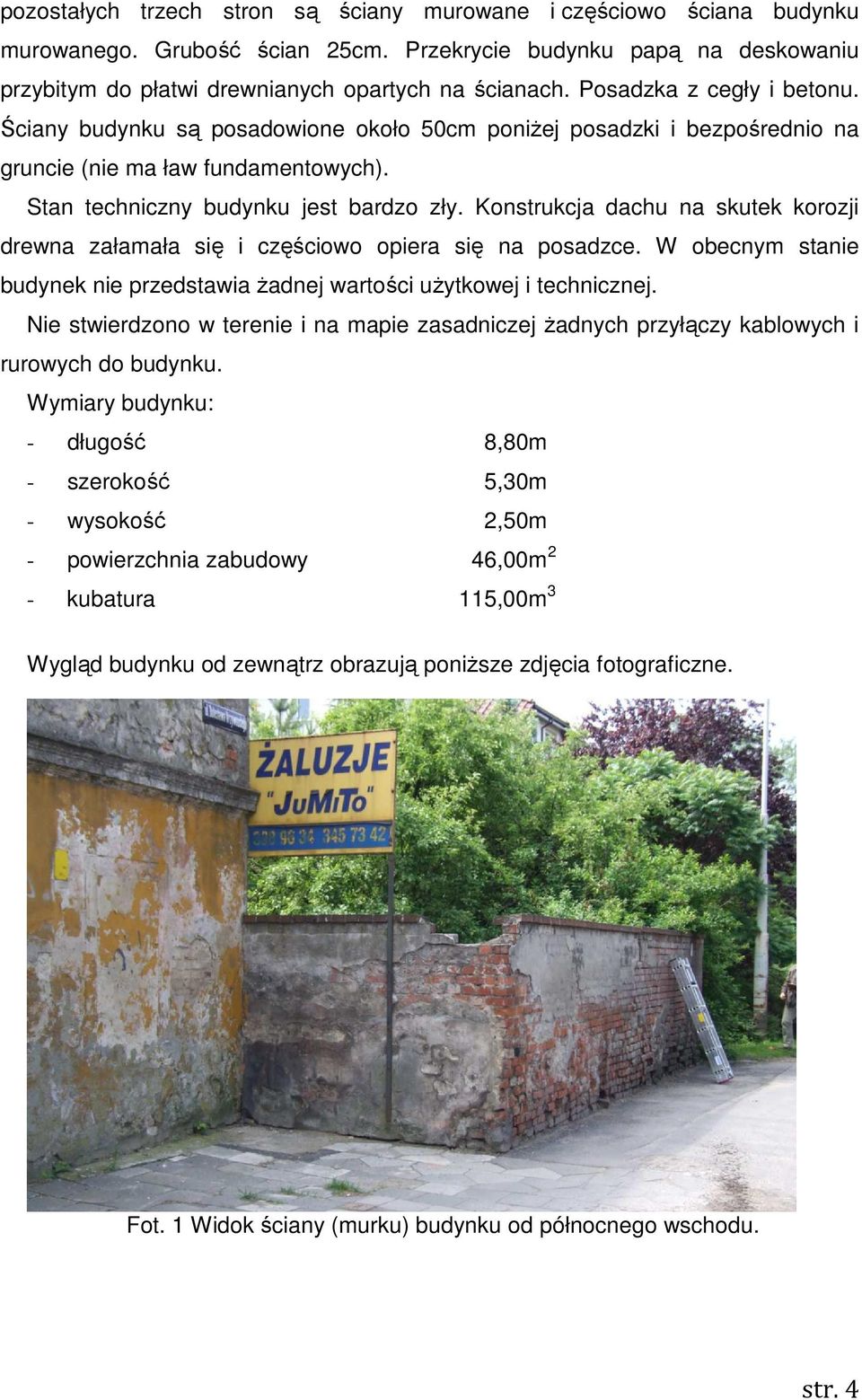

4 pozostałych trzech stron są ściany murowane i częściowo ściana budynku murowanego. Grubość ścian 25cm. Przekrycie budynku papą na deskowaniu przybitym do płatwi drewnianych opartych na ścianach. Posadzka z cegły i betonu. Ściany budynku są posadowione około 50cm poniŝej posadzki i bezpośrednio na gruncie (nie ma ław fundamentowych). Stan techniczny budynku jest bardzo zły. Konstrukcja dachu na skutek korozji drewna załamała się i częściowo opiera się na posadzce. W obecnym stanie budynek nie przedstawia Ŝadnej wartości uŝytkowej i technicznej. Nie stwierdzono w terenie i na mapie zasadniczej Ŝadnych przyłączy kablowych i rurowych do budynku. Wymiary budynku: - długość 8,80m - szerokość 5,30m - wysokość 2,50m - powierzchnia zabudowy 46,00m 2 - kubatura 115,00m 3 Wygląd budynku od zewnątrz obrazują poniŝsze zdjęcia fotograficzne. Fot. 1 Widok ściany (murku) budynku od północnego wschodu. str. 4

5 Fot. 2 Widok ściany (murku) budynku od strony północnej (ulicy). Fot. 3 Widok zniszczonego dachu przy budynku murowanym (strona wschodnia). str. 5

6 Fot. 4 Widok zniszczonego dachu w naroŝu północno zachodnim i widok ściany (murku) od strony chodnika. 6. PRZYCZYNA ROZBIÓRKI BUDYNKU W związku z projektowaną rozbudową ulicy B. Krzywoustego od al. Jana III Sobieskiego do ul. Kiełczowskiej konieczna jest rozbiórka budynku inwentarskiego, który wystaje poza projektowaną linię zabudowy. 7. SPOSÓB WYKONANIA ROBÓT ROZBIÓRKOWYCH Kolejność robót rozbiórkowych. Po uzyskaniu pozwolenia na rozbiórkę budynku roboty rozbiórkowe prowadzić w następującej kolejności: 1. Ogrodzić teren rozbiórki blachą fałdową (ogrodzenie systemowe z blachy w ramkach stalowych ustawianych na bloczkach betonowych) Wysokość ogrodzenia około 2m. Ogrodzenie ustawić wzdłuŝ krawęŝnika jezdni w odległości 2,5m od ścian (murku) budynku. Bramy wjazdowe przewidzieć od strony wschodniej i zachiodniej. 2. Przy bramie wjazdowej ustawić tablicę informacyjną. 3. Sprawdzić czy do budynku nie są doprowadzone przyłącza elektryczne i wodne. str. 6

7 4. Rozebrać ścianę murowaną przy chodniku do poziomu chodnika i wywieźć gruz na miejsce wskazane rzez Inwestora. 5. Rozebrać zniszczoną konstrukcję drewnianą wraz z pokryciem papowym. Dach uległ zniszczeniu przez korozję biologiczną. Drewno z rozbiórki nie moŝe być uŝyte na opał w gospodarstwach domowych. Musi być spalone w miejscach wskazanych przez StraŜ PoŜarną. 6. Rozebrać ścianę murowaną od strony zachodniej i ścianę poniŝej chodnika, aŝ do poziomu posadowienia. Gruz z rozbiórki wywieźć na wskazane miejsce. 7. Rozebrać posadzkę budynku z cegieł i betonu. Gruz z rozbiórki wywieźć na wskazane miejsce. 8. Uporządkować teren rozbiórki. 9. WzdłuŜ rozebranej ściany przy chodniku wykonać tymczasowe ogrodzenie z blachy fałdowej (systemowe) celem zabezpieczenia komunikacji pieszej na odcinku rozebranego budynku. RóŜnica poziomów między chodnikiem między chodnikiem i rozebraną posadzką budynku wyniesie około 1,0m i nie moŝe być pozostawiona bez zabezpieczenia. Uzyskane w wyniku rozbiórki odpady (gruz) ceglany i betonowy) powinny być przetransportowane na wyznaczone przez Inwestora miejsce pod stanowisko kruszarki i rozdrobnione do dalszego wykorzystania na podbudowy. Drewno z rozbiórki naleŝy bezwzględnie spalić Metoda rozbiórki, sprzęt i narzędzia.. Rozbiórkę konstrukcji drewnianej dachu wykonać ręcznie przy uŝyciu sprzętu mechanicznego pomocniczego do cięcia drewna. MoŜna równieŝ wykonać rozbiórkę drewnianego dachu sprzętem przewidzianym do rozbiórki ścian ceglanych. Rozbiórkę ścian murowanych i posadzkę ceglano betonową wykonać przy pomocy samojezdnego kołowego sprzętu budowlanego ( koparka z wysięgnikiem do wyburzeń, spycharko-ładowarka, samochody wywrotki) stosując metodę tradycyjną powszechnie stosowaną. Do kruszenia (recyklingu) gruzu stosować kruszarki szczękowe na podłoŝu kołowym. WywoŜenie gruzu i materiałów z rozbiórki wykonywać środkami transportu nie powodującymi zanieczyszczenia ulic i dróg i nie zagraŝających bezpieczeństwu ruchu drogowego. str. 7

8 8. ZAPEWNIENIE BEZPIECZEŃSTWA ROBÓT ROZBIÓRKOWYCH. Roboty rozbiórkowe wykonywać z zachowaniem warunków bezpieczeństwa i higieny pracy i pod stałym nadzorem osoby uprawnionej do wykonywania tego rodzaju robót. Przestrzegać podanej kolejności rozbiórki. Osoby zatrudnione przy robotach rozbiórkowych muszą mieć przeszkolenie z zakresu BHP i posiadać odpowiednie świadectwo zdrowia. Bezpieczeństwa robót przestrzegać zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia. WyposaŜyć pracowników w sprzęt i środki ochrony osobistej, jak: kaski, obuwie, rękawice, kamizelki, pasy ochronne. 9. OGÓLNE ZESTAWIENIE MATERIAŁÓW Z ROZBIÓRKI. L.p. Nazwa materiału Jedn. miary Ilość 1 Gruz ceglany t 23,70 2 Gruz betonowy t 13,80 3 Pocięte elementy z drewna i papy t 2, WYTYCZNE W ZAKRESIE GOSPODARKI ODPADAM Informacje ogólne. Wykonawca w zakresie rozbiórki i innych prac powiązanych z inwestycją jest, zgodnie z art. 3, ust. 3, pkt. 22 Ustawy o odpadach, wytwórcą odpadów powstających w wyniku świadczenia tych usług. Wytwórca odpadów jest jednocześnie ich posiadaczem, przez którego, w myśl art. 3, ust. 3, pkt.13 Ustawy rozumie się kaŝdego, kto faktycznie włada odpadami (w tym wytwórcę odpadów), z wyłączeniem działalności z zakresu transportu odpadów Odpady powstające w wyniku prowadzenia robót budowlanych. Podczas prac o charakterze budowlanym są z reguły wytwarzane odpady zaliczane, zgodnie z rozporządzeniem w sprawie katalogu odpadów, do grupy odpadów o kodzie 17, do której naleŝą odpady z budowy, remontów i demontaŝu obiektów budowlanych oraz infrastruktury drogowej. str. 8

9 Wykonawca w pierwszej kolejności obowiązany jest do poddania odpadów odzyskowi, a jeŝeli jest to niemoŝliwe lub nie jest uzasadnione, to naleŝy je unieszkodliwić w sposób zgodny z wymaganiami ochrony środowiska oraz planami gospodarki odpadami. Wytwórca odpadów jest zobowiązany do prowadzenia ich ilościowej i jakościowej ewidencji zgodnie z katalogiem odpadów oraz miejsca przeznaczenia odpadów. W budynku występuje drewno częściowo poraŝone biologicznie i z tego powodu wszystkie elementy drewniane muszą być spalone, aby wyeliminować przenoszenie się korozji biologicznej (grzybów domowych i owadów technicznych szkodników drewna) na drewno zdrowe. Drewno z rozbiórki spalić w miejscu wyznaczonym przez StraŜ PoŜarną i pod jej nadzorem str. 9

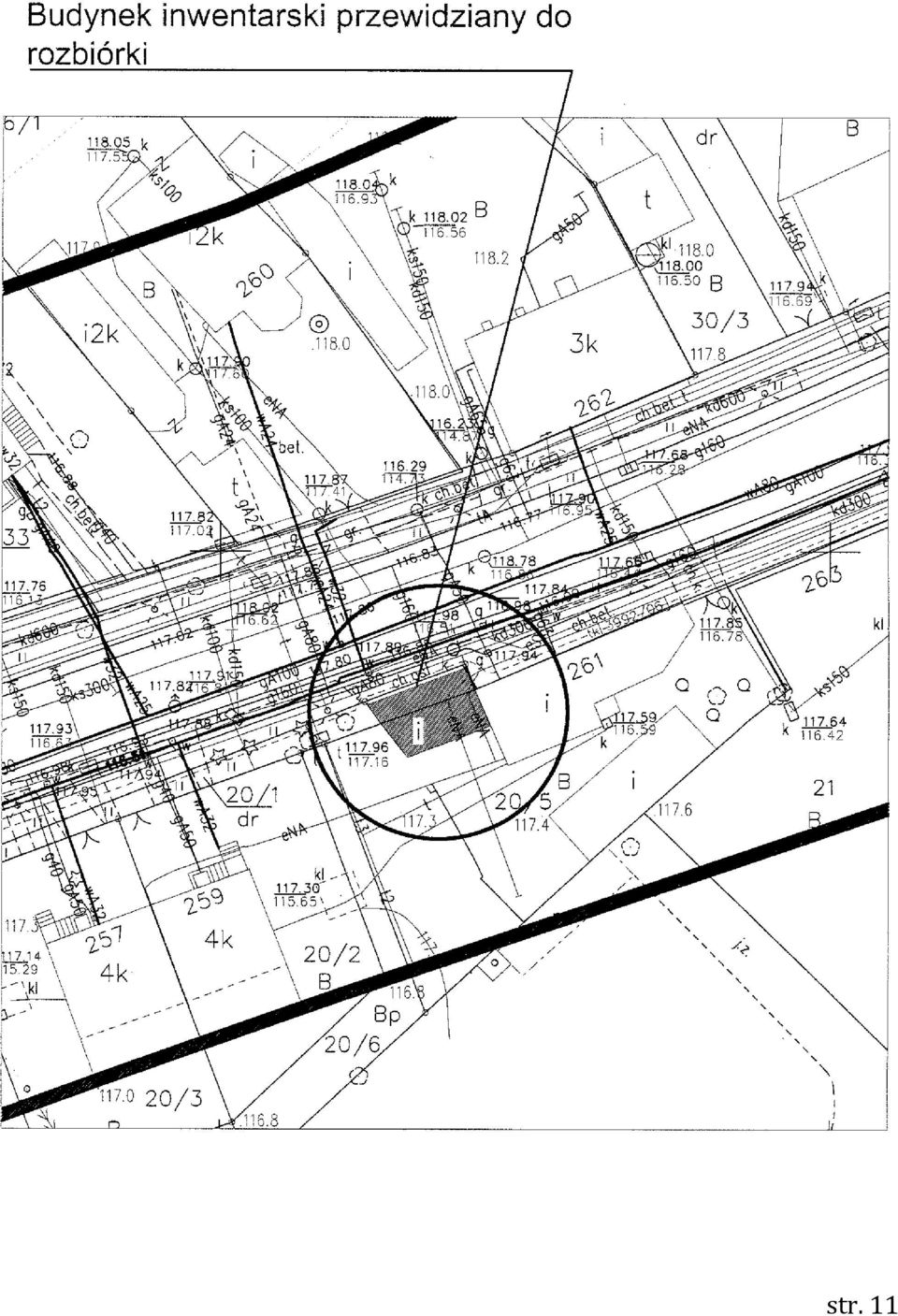

10 11. ZAŁĄCZNIK RYSUNKOWY. str. 10

11 str. 11

12 12. KOPIE UPRAWNIEŃ I PRZYNALEśNOŚCI DO IZBY str. 12
