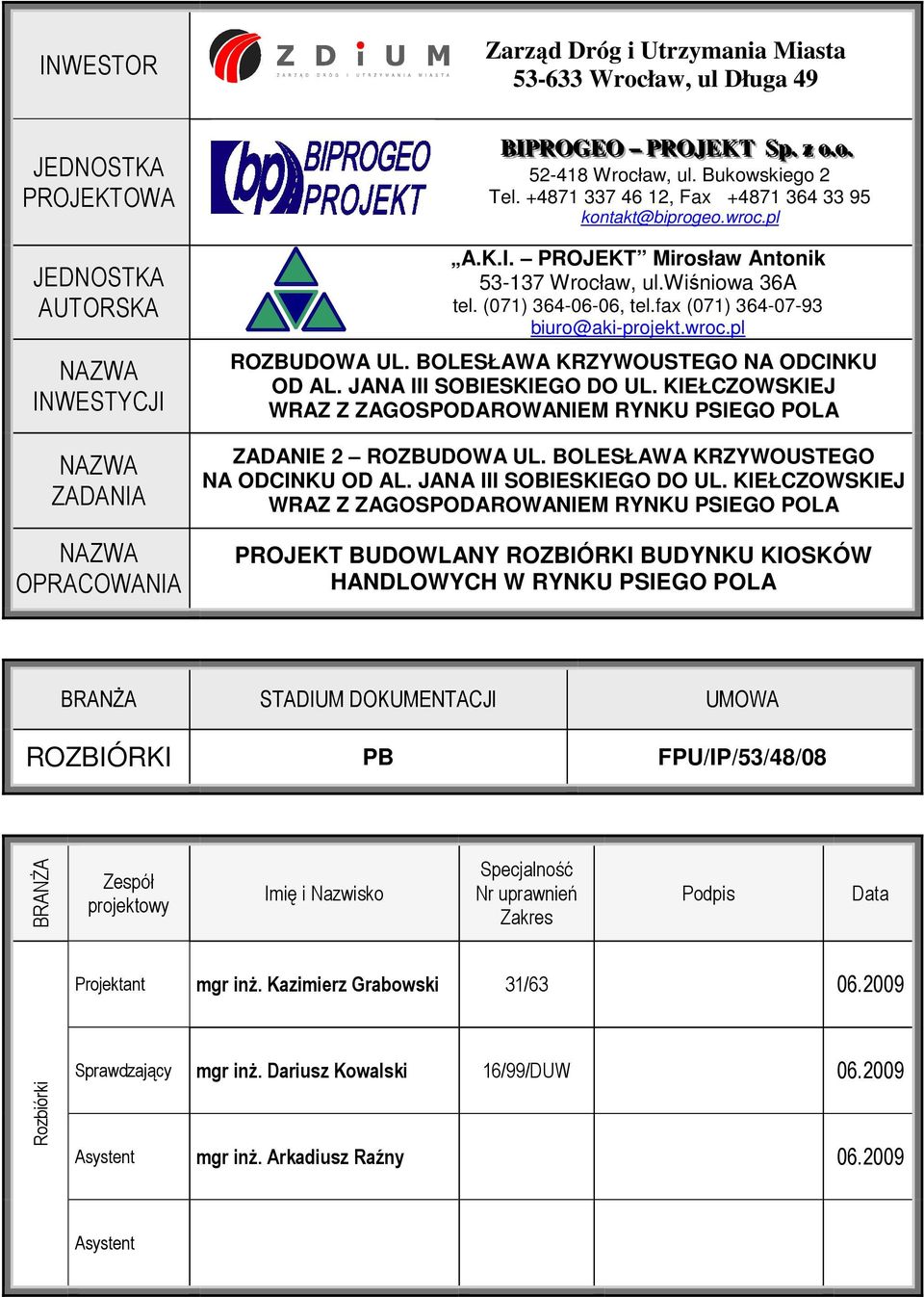

1 INWESTOR JEDNOSTKA PROJEKTOWA JEDNOSTKA AUTORSKA NAZWA INWESTYCJI NAZWA ZADANIA NAZWA OPRACOWANIA Zarząd Dróg i Utrzymania Miasta Wrocław, ul Długa 49 BIIPROGEO PROJJEKT SSpp.. zz oo..oo Wrocław, ul. Bukowskiego 2 Tel , Fax kontakt@biprogeo.wroc.pl A.K.I. PROJEKT Mirosław Antonik Wrocław, ul.wiśniowa 36A tel. (071) , tel.fax (071) biuro@aki-projekt.wroc.pl ROZBUDOWA UL. BOLESŁAWA KRZYWOUSTEGO NA ODCINKU OD AL. JANA III SOBIESKIEGO DO UL. KIEŁCZOWSKIEJ WRAZ Z ZAGOSPODAROWANIEM RYNKU PSIEGO POLA ZADANIE 2 ROZBUDOWA UL. BOLESŁAWA KRZYWOUSTEGO NA ODCINKU OD AL. JANA III SOBIESKIEGO DO UL. KIEŁCZOWSKIEJ WRAZ Z ZAGOSPODAROWANIEM RYNKU PSIEGO POLA PROJEKT BUDOWLANY ROZBIÓRKI BUDYNKU KIOSKÓW HANDLOWYCH W RYNKU PSIEGO POLA BRANśA STADIUM DOKUMENTACJI UMOWA ROZBIÓRKI PB FPU/IP/53/48/08 BRANśA Zespół projektowy Imię i Nazwisko Specjalność Nr uprawnień Zakres Podpis Data Projektant mgr inŝ. Kazimierz Grabowski 31/ Rozbiórki Sprawdzający mgr inŝ. Dariusz Kowalski 16/99/DUW Asystent mgr inŝ. Arkadiusz Raźny Asystent

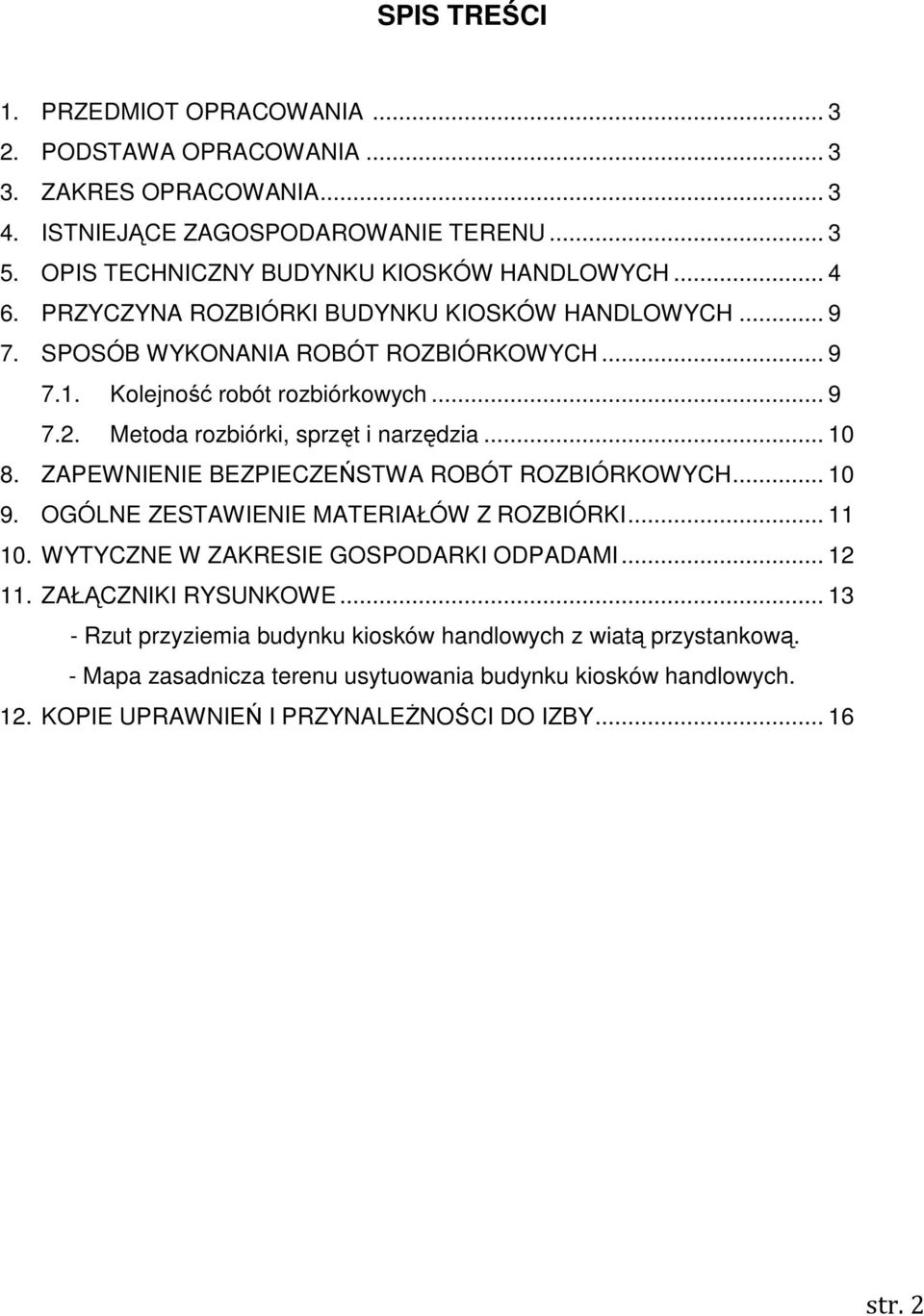

2 SPIS TREŚCI 1. PRZEDMIOT OPRACOWANIA PODSTAWA OPRACOWANIA ZAKRES OPRACOWANIA ISTNIEJĄCE ZAGOSPODAROWANIE TERENU OPIS TECHNICZNY BUDYNKU KIOSKÓW HANDLOWYCH PRZYCZYNA ROZBIÓRKI BUDYNKU KIOSKÓW HANDLOWYCH SPOSÓB WYKONANIA ROBÓT ROZBIÓRKOWYCH Kolejność robót rozbiórkowych Metoda rozbiórki, sprzęt i narzędzia ZAPEWNIENIE BEZPIECZEŃSTWA ROBÓT ROZBIÓRKOWYCH OGÓLNE ZESTAWIENIE MATERIAŁÓW Z ROZBIÓRKI WYTYCZNE W ZAKRESIE GOSPODARKI ODPADAMI ZAŁĄCZNIKI RYSUNKOWE Rzut przyziemia budynku kiosków handlowych z wiatą przystankową. - Mapa zasadnicza terenu usytuowania budynku kiosków handlowych. 12. KOPIE UPRAWNIEŃ I PRZYNALEśNOŚCI DO IZBY str. 2

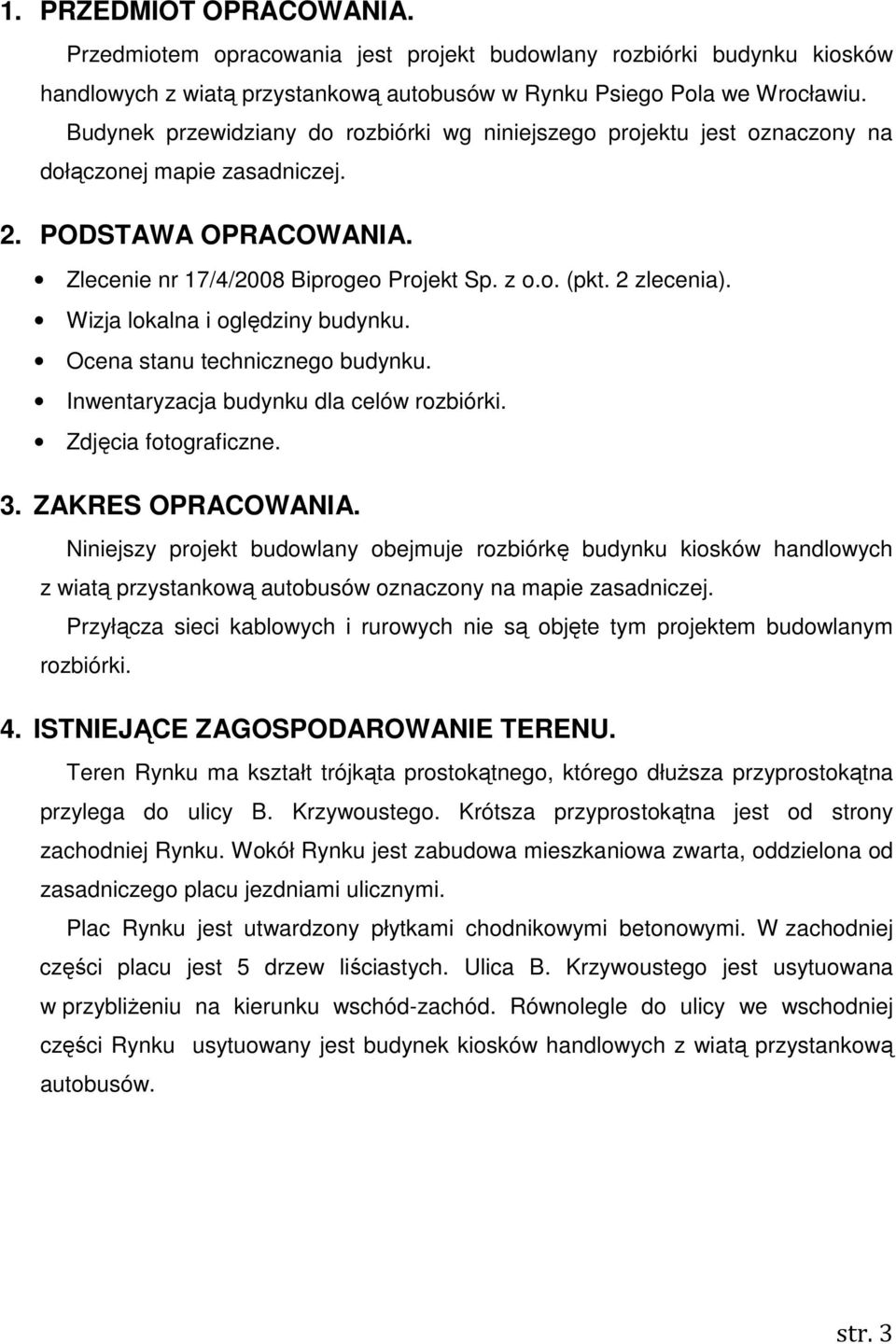

3 1. PRZEDMIOT OPRACOWANIA. Przedmiotem opracowania jest projekt budowlany rozbiórki budynku kiosków handlowych z wiatą przystankową autobusów w Rynku Psiego Pola we Wrocławiu. Budynek przewidziany do rozbiórki wg niniejszego projektu jest oznaczony na dołączonej mapie zasadniczej. 2. PODSTAWA OPRACOWANIA. Zlecenie nr 17/4/2008 Biprogeo Projekt Sp. z o.o. (pkt. 2 zlecenia). Wizja lokalna i oględziny budynku. Ocena stanu technicznego budynku. Inwentaryzacja budynku dla celów rozbiórki. Zdjęcia fotograficzne. 3. ZAKRES OPRACOWANIA. Niniejszy projekt budowlany obejmuje rozbiórkę budynku kiosków handlowych z wiatą przystankową autobusów oznaczony na mapie zasadniczej. Przyłącza sieci kablowych i rurowych nie są objęte tym projektem budowlanym rozbiórki. 4. ISTNIEJĄCE ZAGOSPODAROWANIE TERENU. Teren Rynku ma kształt trójkąta prostokątnego, którego dłuŝsza przyprostokątna przylega do ulicy B. Krzywoustego. Krótsza przyprostokątna jest od strony zachodniej Rynku. Wokół Rynku jest zabudowa mieszkaniowa zwarta, oddzielona od zasadniczego placu jezdniami ulicznymi. Plac Rynku jest utwardzony płytkami chodnikowymi betonowymi. W zachodniej części placu jest 5 drzew liściastych. Ulica B. Krzywoustego jest usytuowana w przybliŝeniu na kierunku wschód-zachód. Równolegle do ulicy we wschodniej części Rynku usytuowany jest budynek kiosków handlowych z wiatą przystankową autobusów. str. 3

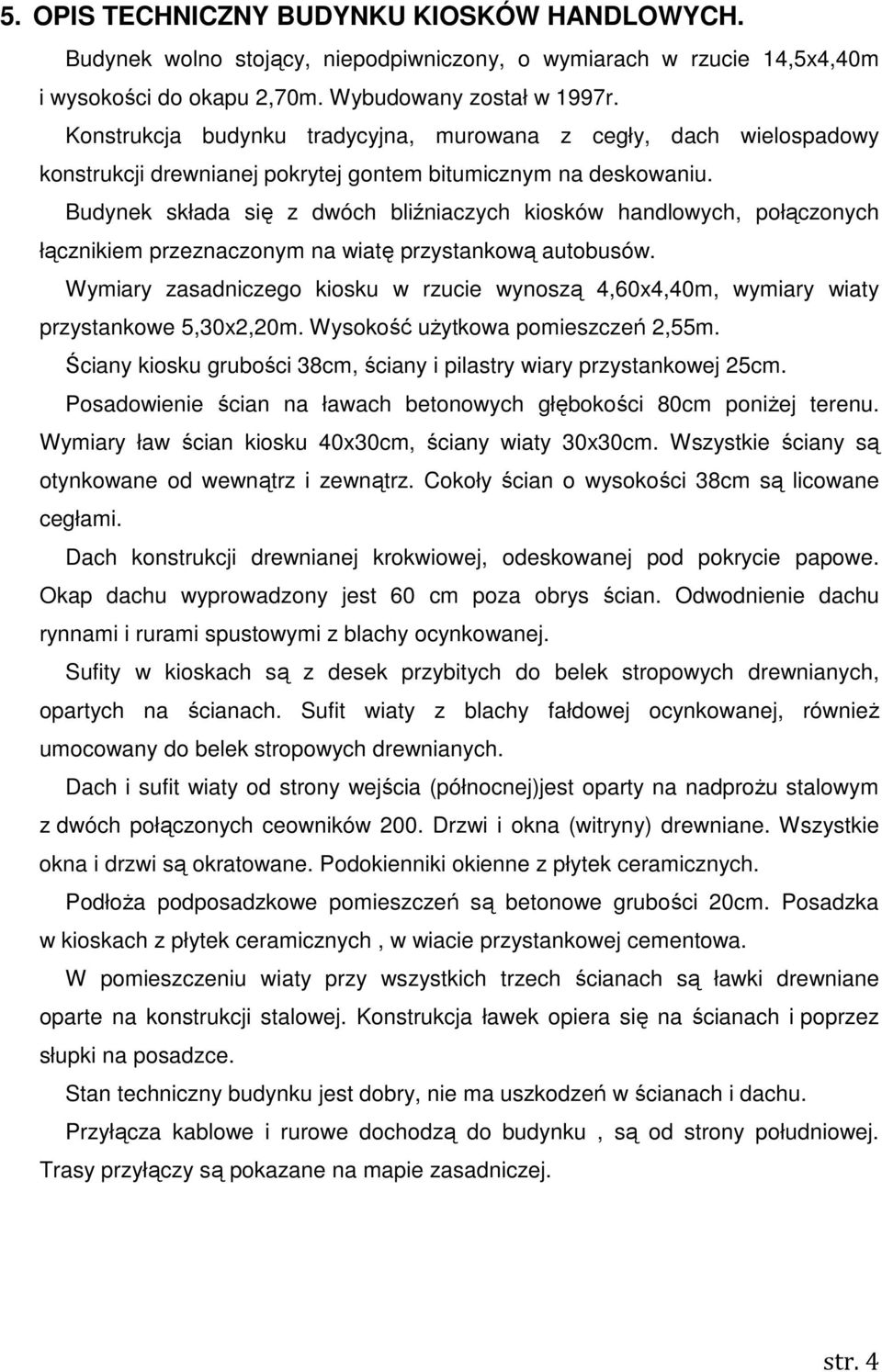

4 5. OPIS TECHNICZNY BUDYNKU KIOSKÓW HANDLOWYCH. Budynek wolno stojący, niepodpiwniczony, o wymiarach w rzucie 14,5x4,40m i wysokości do okapu 2,70m. Wybudowany został w 1997r. Konstrukcja budynku tradycyjna, murowana z cegły, dach wielospadowy konstrukcji drewnianej pokrytej gontem bitumicznym na deskowaniu. Budynek składa się z dwóch bliźniaczych kiosków handlowych, połączonych łącznikiem przeznaczonym na wiatę przystankową autobusów. Wymiary zasadniczego kiosku w rzucie wynoszą 4,60x4,40m, wymiary wiaty przystankowe 5,30x2,20m. Wysokość uŝytkowa pomieszczeń 2,55m. Ściany kiosku grubości 38cm, ściany i pilastry wiary przystankowej 25cm. Posadowienie ścian na ławach betonowych głębokości 80cm poniŝej terenu. Wymiary ław ścian kiosku 40x30cm, ściany wiaty 30x30cm. Wszystkie ściany są otynkowane od wewnątrz i zewnątrz. Cokoły ścian o wysokości 38cm są licowane cegłami. Dach konstrukcji drewnianej krokwiowej, odeskowanej pod pokrycie papowe. Okap dachu wyprowadzony jest 60 cm poza obrys ścian. Odwodnienie dachu rynnami i rurami spustowymi z blachy ocynkowanej. Sufity w kioskach są z desek przybitych do belek stropowych drewnianych, opartych na ścianach. Sufit wiaty z blachy fałdowej ocynkowanej, równieŝ umocowany do belek stropowych drewnianych. Dach i sufit wiaty od strony wejścia (północnej)jest oparty na nadproŝu stalowym z dwóch połączonych ceowników 200. Drzwi i okna (witryny) drewniane. Wszystkie okna i drzwi są okratowane. Podokienniki okienne z płytek ceramicznych. PodłoŜa podposadzkowe pomieszczeń są betonowe grubości 20cm. Posadzka w kioskach z płytek ceramicznych, w wiacie przystankowej cementowa. W pomieszczeniu wiaty przy wszystkich trzech ścianach są ławki drewniane oparte na konstrukcji stalowej. Konstrukcja ławek opiera się na ścianach i poprzez słupki na posadzce. Stan techniczny budynku jest dobry, nie ma uszkodzeń w ścianach i dachu. Przyłącza kablowe i rurowe dochodzą do budynku, są od strony południowej. Trasy przyłączy są pokazane na mapie zasadniczej. str. 4

5 Wymiary budynku: - długość 14,50m - szerokość 4,40m - wysokość do okapu 2,70m - wysokość do kalenicy wiaty 3,40m - wysokość do szczytu daszku kiosków 3,70m Powierzchnia zabudowy 53,50m 2 Kubatura 176,00m 3 Wygląd budynku od zewnątrz obrazują poniŝsze zdjęcia fotograficzne. Fot. 1 Widok budynku od strony południowo-wschodniej str. 5

6 Fot. 2 Widok budynku od strony południowo-zachodniej Fot. 3 Widok budynku od strony północnej str. 6

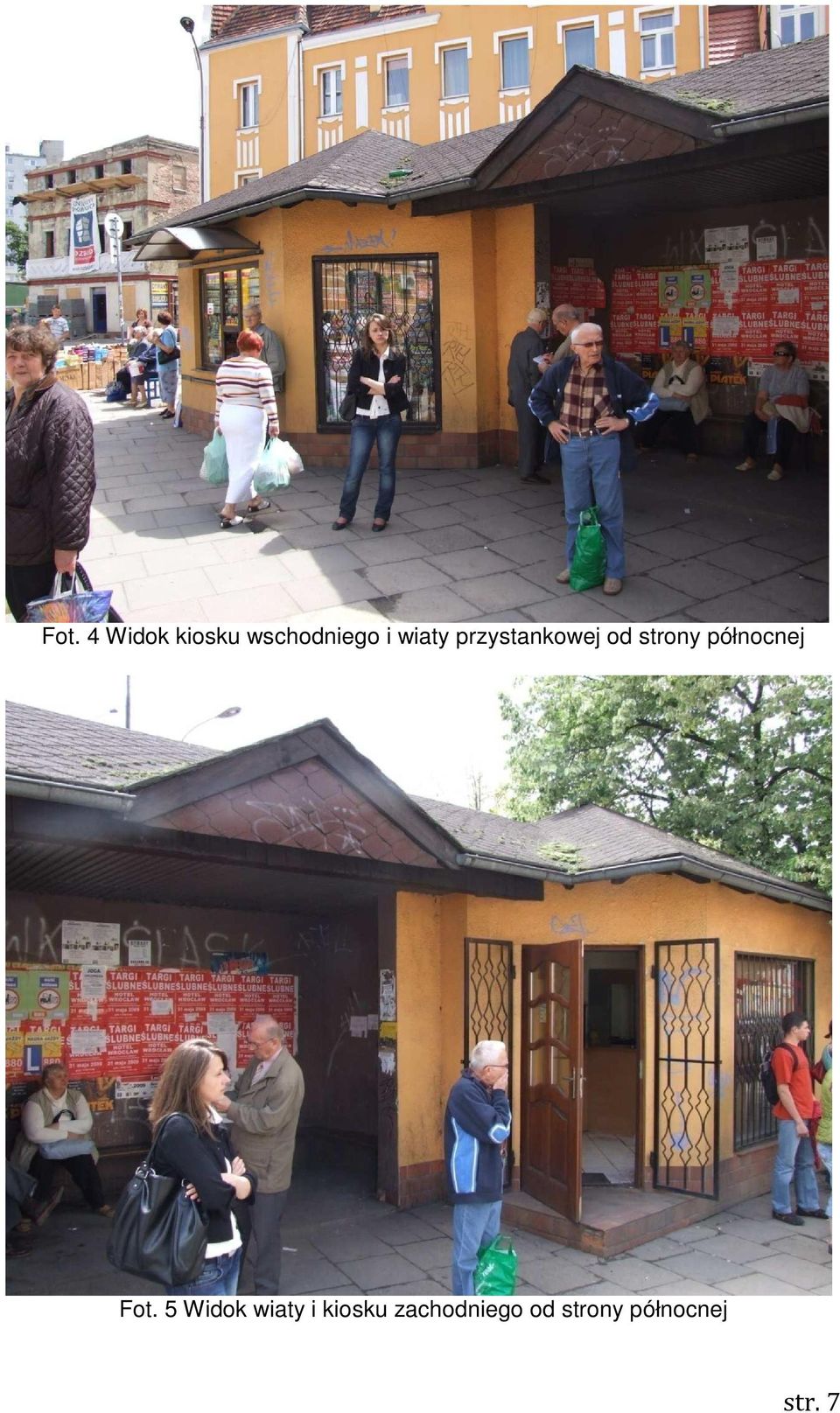

7 Fot. 4 Widok kiosku wschodniego i wiaty przystankowej od strony północnej Fot. 5 Widok wiaty i kiosku zachodniego od strony północnej str. 7

8 Fot. 6 Widok budynku od strony wschodniej Fot. 7 Oparcie krokwi dachowych na ścianie budynku. str. 8

9 6. PRZYCZYNA ROZBIÓRKI BUDYNKU KIOSKÓW HANDLOWYCH W związku z projektowaną rozbudową ulicy B. Krzywoustego od al. Jana III Sobieskiego do ul. Kiełczowskiej wykonana zostanie przebudowa i modernizacja Rynku Psiego Pola. Z tego względu konieczna jest likwidacja znajdujących się tam kiosków handlowych z wiatą przystankową. 7. SPOSÓB WYKONANIA ROBÓT ROZBIÓRKOWYCH Kolejność robót rozbiórkowych. Po uzyskaniu pozwolenia na rozbiórkę budynku rozbiórkę budynku roboty rozbiórkowe prowadzić w następującej kolejności: 1. Odłączyć budynek z zasilania elektrycznego, linii telefonicznej i wody. Protokół stwierdzający brak zasilania budynku w te media ma być dołączony do ksiąŝki robót. 2. Ogrodzić teren rozbiórki blachą fałdową (ogrodzenie systemowe z blachy w ramkach stalowych ustawianych na bloczkach betonowych). Wysokość ogrodzenia około 2m. Bramę wjazdową przewidzieć od strony wschodniej placu. Ogrodzenie ustawić w odległości minimum 2,5m od ścian budynku. Od strony południowej ogrodzenie ustawić przy krawęŝniku jezdni. 3. Przy bramie wjazdowej ustawić tablicę informacyjną. 4. Zabezpieczyć drzewo przy ścianie zachodniej budynku przed uszkodzeniem. Chroniona musi być korona, pień i korzenia drzewa. 5. Zdemontować okratowania stalowe okien i drzwi. 6. Zdemontować okna i drzwi wraz z ościeŝnicami. Szkło z okien wywieźć na wskazane miejsce. Szkło nie moŝe być mieszane z gruzem rozbieranych ścian. 7. Zdjąć płytki posadzkowe i wywieźć na wskazane miejsce. 8. Zdemontować ławkę w pomieszczeniu wiaty. 9. Zdemontować rynny i rury spustowe. 10. Zerwać pokrycie dachowe (gonty papowe). Papę pociąć na małe arkusze i wywieźć na wskazane miejsce. 11. Rozebrać deskowanie drewniane więźby dachowej oraz więźbę dachową. Deski i krokwie dachowe nie są poraŝone biologicznie i mogą być wykorzystane do innych celów. Mogą teŝ być uŝyte na opał w gospodarstwach domowych. 12. Rozebrać sufit z desek i belek drewnianych w pomieszczeniach kiosków oraz sufit z blachy fałdowej i belek drewnianych w pomieszczeniu wiaty przystankowej. str. 9

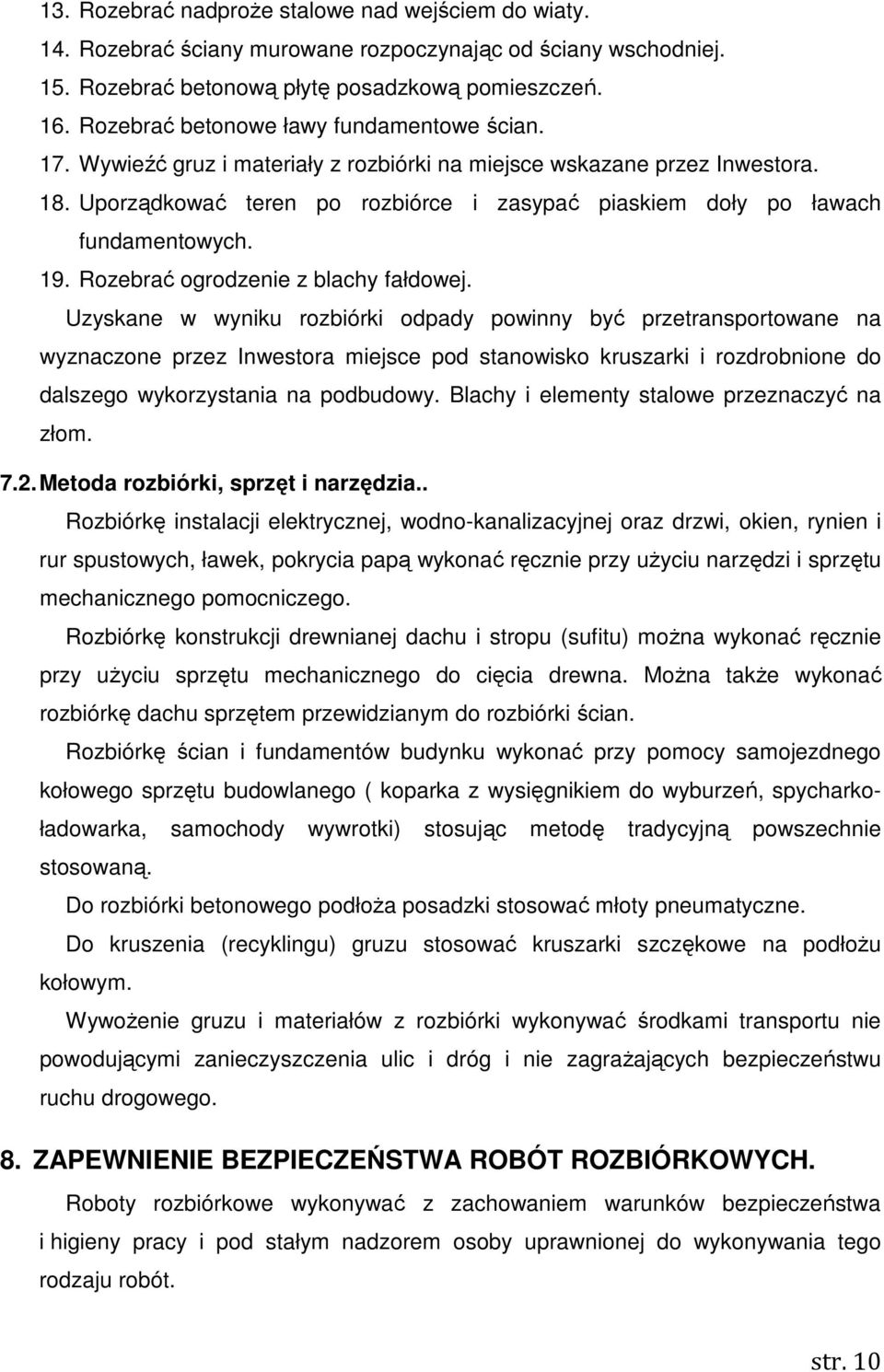

10 13. Rozebrać nadproŝe stalowe nad wejściem do wiaty. 14. Rozebrać ściany murowane rozpoczynając od ściany wschodniej. 15. Rozebrać betonową płytę posadzkową pomieszczeń. 16. Rozebrać betonowe ławy fundamentowe ścian. 17. Wywieźć gruz i materiały z rozbiórki na miejsce wskazane przez Inwestora. 18. Uporządkować teren po rozbiórce i zasypać piaskiem doły po ławach fundamentowych. 19. Rozebrać ogrodzenie z blachy fałdowej. Uzyskane w wyniku rozbiórki odpady powinny być przetransportowane na wyznaczone przez Inwestora miejsce pod stanowisko kruszarki i rozdrobnione do dalszego wykorzystania na podbudowy. Blachy i elementy stalowe przeznaczyć na złom Metoda rozbiórki, sprzęt i narzędzia.. Rozbiórkę instalacji elektrycznej, wodno-kanalizacyjnej oraz drzwi, okien, rynien i rur spustowych, ławek, pokrycia papą wykonać ręcznie przy uŝyciu narzędzi i sprzętu mechanicznego pomocniczego. Rozbiórkę konstrukcji drewnianej dachu i stropu (sufitu) moŝna wykonać ręcznie przy uŝyciu sprzętu mechanicznego do cięcia drewna. MoŜna takŝe wykonać rozbiórkę dachu sprzętem przewidzianym do rozbiórki ścian. Rozbiórkę ścian i fundamentów budynku wykonać przy pomocy samojezdnego kołowego sprzętu budowlanego ( koparka z wysięgnikiem do wyburzeń, spycharkoładowarka, samochody wywrotki) stosując metodę tradycyjną powszechnie stosowaną. Do rozbiórki betonowego podłoŝa posadzki stosować młoty pneumatyczne. Do kruszenia (recyklingu) gruzu stosować kruszarki szczękowe na podłoŝu kołowym. WywoŜenie gruzu i materiałów z rozbiórki wykonywać środkami transportu nie powodującymi zanieczyszczenia ulic i dróg i nie zagraŝających bezpieczeństwu ruchu drogowego. 8. ZAPEWNIENIE BEZPIECZEŃSTWA ROBÓT ROZBIÓRKOWYCH. Roboty rozbiórkowe wykonywać z zachowaniem warunków bezpieczeństwa i higieny pracy i pod stałym nadzorem osoby uprawnionej do wykonywania tego rodzaju robót. str. 10

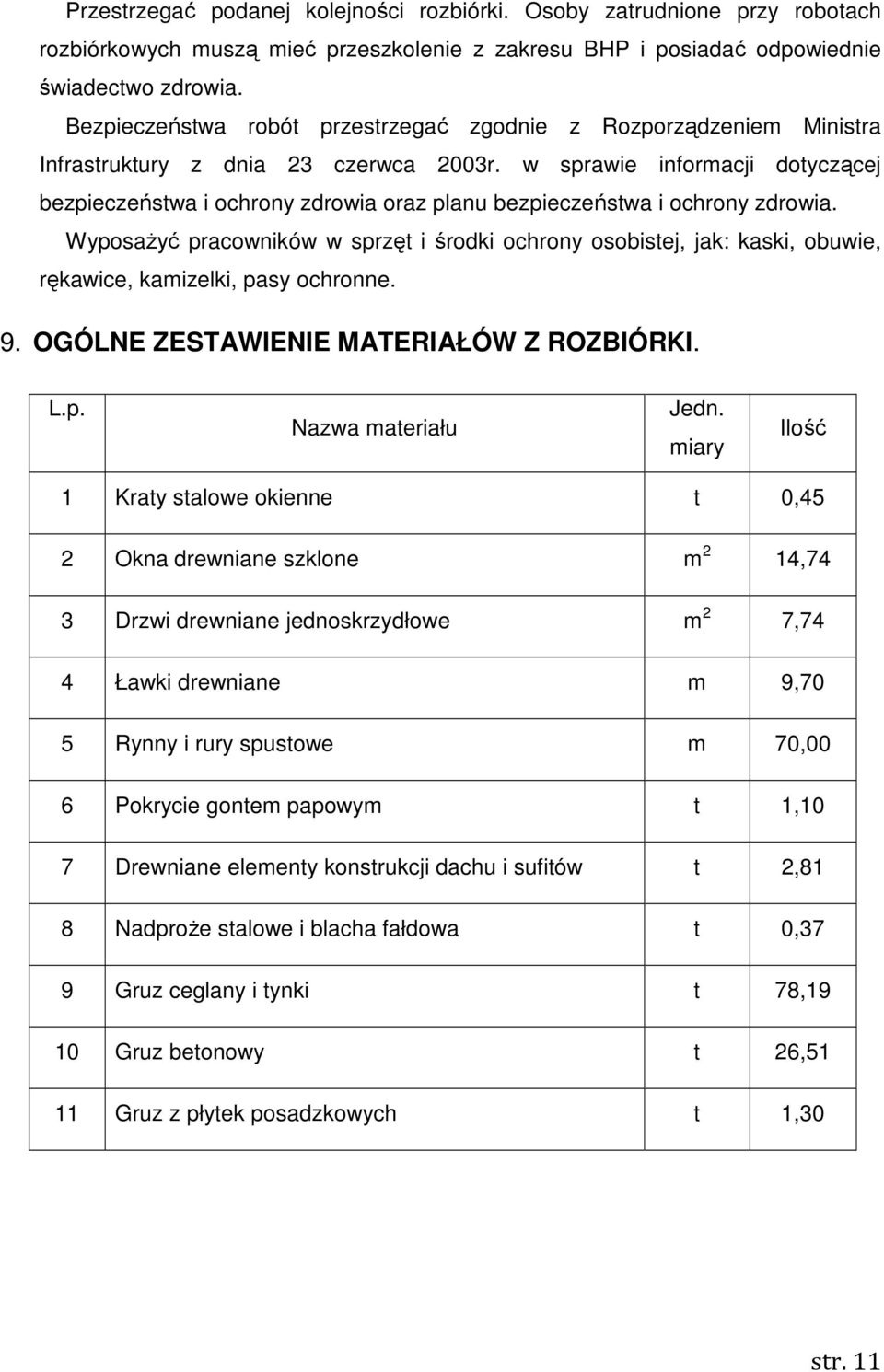

11 Przestrzegać podanej kolejności rozbiórki. Osoby zatrudnione przy robotach rozbiórkowych muszą mieć przeszkolenie z zakresu BHP i posiadać odpowiednie świadectwo zdrowia. Bezpieczeństwa robót przestrzegać zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia. WyposaŜyć pracowników w sprzęt i środki ochrony osobistej, jak: kaski, obuwie, rękawice, kamizelki, pasy ochronne. 9. OGÓLNE ZESTAWIENIE MATERIAŁÓW Z ROZBIÓRKI. L.p. Nazwa materiału Jedn. miary Ilość 1 Kraty stalowe okienne t 0,45 2 Okna drewniane szklone m 2 14,74 3 Drzwi drewniane jednoskrzydłowe m 2 7,74 4 Ławki drewniane m 9,70 5 Rynny i rury spustowe m 70,00 6 Pokrycie gontem papowym t 1,10 7 Drewniane elementy konstrukcji dachu i sufitów t 2,81 8 NadproŜe stalowe i blacha fałdowa t 0,37 9 Gruz ceglany i tynki t 78,19 10 Gruz betonowy t 26,51 11 Gruz z płytek posadzkowych t 1,30 str. 11

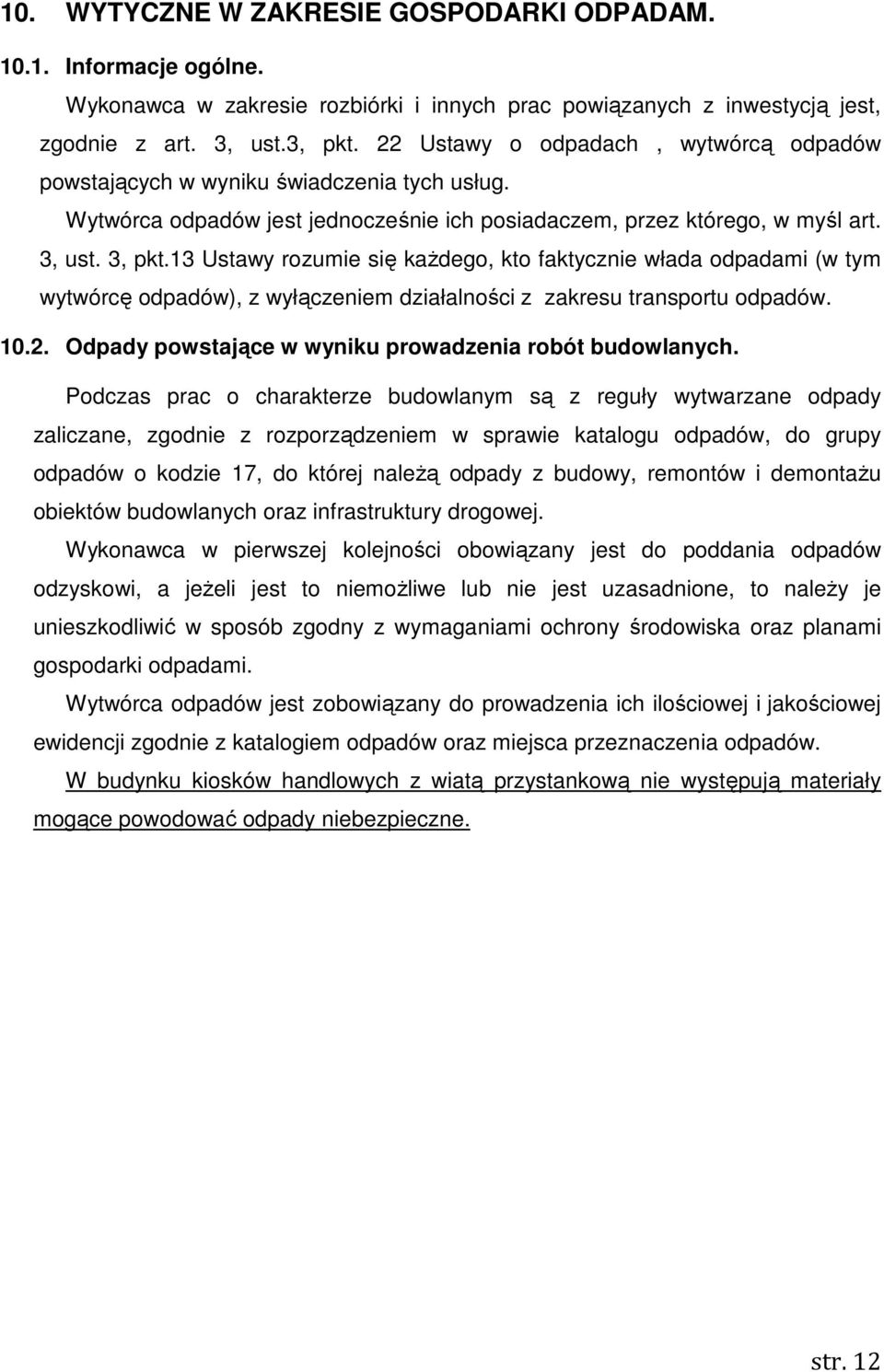

12 10. WYTYCZNE W ZAKRESIE GOSPODARKI ODPADAM Informacje ogólne. Wykonawca w zakresie rozbiórki i innych prac powiązanych z inwestycją jest, zgodnie z art. 3, ust.3, pkt. 22 Ustawy o odpadach, wytwórcą odpadów powstających w wyniku świadczenia tych usług. Wytwórca odpadów jest jednocześnie ich posiadaczem, przez którego, w myśl art. 3, ust. 3, pkt.13 Ustawy rozumie się kaŝdego, kto faktycznie włada odpadami (w tym wytwórcę odpadów), z wyłączeniem działalności z zakresu transportu odpadów Odpady powstające w wyniku prowadzenia robót budowlanych. Podczas prac o charakterze budowlanym są z reguły wytwarzane odpady zaliczane, zgodnie z rozporządzeniem w sprawie katalogu odpadów, do grupy odpadów o kodzie 17, do której naleŝą odpady z budowy, remontów i demontaŝu obiektów budowlanych oraz infrastruktury drogowej. Wykonawca w pierwszej kolejności obowiązany jest do poddania odpadów odzyskowi, a jeŝeli jest to niemoŝliwe lub nie jest uzasadnione, to naleŝy je unieszkodliwić w sposób zgodny z wymaganiami ochrony środowiska oraz planami gospodarki odpadami. Wytwórca odpadów jest zobowiązany do prowadzenia ich ilościowej i jakościowej ewidencji zgodnie z katalogiem odpadów oraz miejsca przeznaczenia odpadów. W budynku kiosków handlowych z wiatą przystankową nie występują materiały mogące powodować odpady niebezpieczne. str. 12

13 11. ZAŁĄCZNIKI RYSUNKOWE. str. 13

14 str. 14

15 str. 15

16 12. KOPIE UPRAWNIEŃ I PRZYNALEśNOŚCI DO IZBY str. 16
