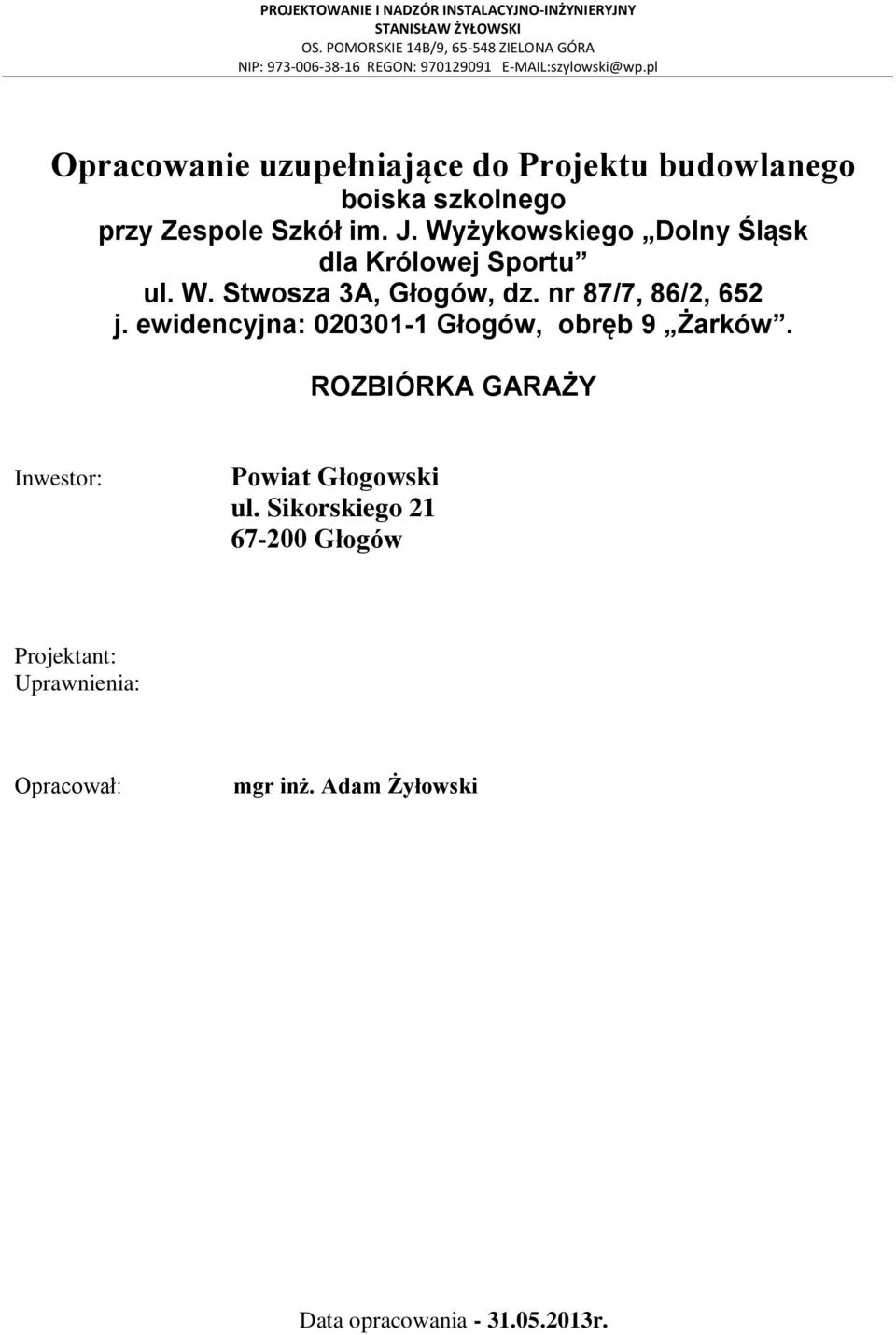

1 PROJEKTOWANIE I NADZÓR INSTALACYJNO-INŻYNIERYJNY Opracowanie uzupełniające do Projektu budowlanego boiska szkolnego przy Zespole Szkół im. J. Wyżykowskiego Dolny Śląsk dla Królowej Sportu ul. W. Stwosza 3A, Głogów, dz. nr 87/7, 86/2, 652 j. ewidencyjna: Głogów, obręb 9 Żarków. ROZBIÓRKA GARAŻY Inwestor: Powiat Głogowski ul. Sikorskiego Głogów Projektant: Uprawnienia: Opracował: mgr inż. Adam Żyłowski Data opracowania r.

nr 87/7, 86/2, 652 j. ewidencyjna: 020301-1 Głogów, obręb 9 Żarków.

2 PROJEKTOWANIE I NADZÓR INSTALACYJNO-INŻYNIERYJNY OŚWIADCZENIE projektantów i sprawdzających o sporządzeniu projektu budowlanego zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Po zapoznaniu się z przepisami ustawy z dnia 7 lipca 1994 roku Prawo Budowlane (Dz.U. z 2010r. Nr 243, poz.1623, z późn. zm) zgodnie z art. 20 ust. 4 tej ustawy oświadczamy, że projekt budowlany opracowany dla: Powiat Głogowski ul. Sikorskiego Głogów dotyczący: Opracowanie uzupełniające do Projektu budowlanego boiska szkolnego przy Zespole Szkół im. J. Wyżykowskiego Dolny Śląsk dla Królowej Sportu ul. W. Stwosza 3A, Głogów, dz. nr 87/7, 86/2, 652 obręb 9 Żarków Rozbiórka garaży został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej: Projektant: Uprawnienia:

4 tej ustawy oświadczamy, że projekt budowlany opracowany dla: Powiat Głogowski ul.

3 1. PODSTAWA OPRACOWANIA PROJEKTOWANIE I NADZÓR INSTALACYJNO-INŻYNIERYJNY 1.1 Umowa nr IP /2013 zawarta w dniu r. w Głogowie z Powiatem Głogowskim ul. Sikorskiego 21, Głogów 1.2 Mapa terenu do celów projektowych 1: Wypis i wyrys z miejscowego planu zagospodarowania. 1.4 Założenia programu Dolny Śląsk dla Królowej Sportu w 2013r. 1.5 Wizja terenowa. 1.6 Normy i przepisy architektoniczno-budowlane. 2. OPIS STANU ISTNIEJĄCEGO 2.1. Dane ogólne Budynek wolnostojący, niepodpiwniczony, murowany, dach jednospadowy. Wymiary w rzucie 32,5 x 9,2 m. Konstrukcja tradycyjna o ścianach murowanych. Stropodach z płyt betonowych krytych papą. Obecnie używany jako garaż czy też przechowalnia Dane szczegółowe Fot. 1. Widok na elewację od frontu i ścianę szczytową. Dach: Jednospadowy o pochyleniu ~10%, płyty betonowe kryte papą, rynien brak. Stan techniczny konstrukcji nośnej dachu określa się jako dostateczny.

1.6 Normy i przepisy architektoniczno-budowlane. 2. OPIS STANU ISTNIEJĄCEGO 2.1. Dane ogólne Budynek wolnostojący, niepodpiwniczony, murowany, dach jednospadowy. Wymiary w rzucie 32,5 x 9,2 m.

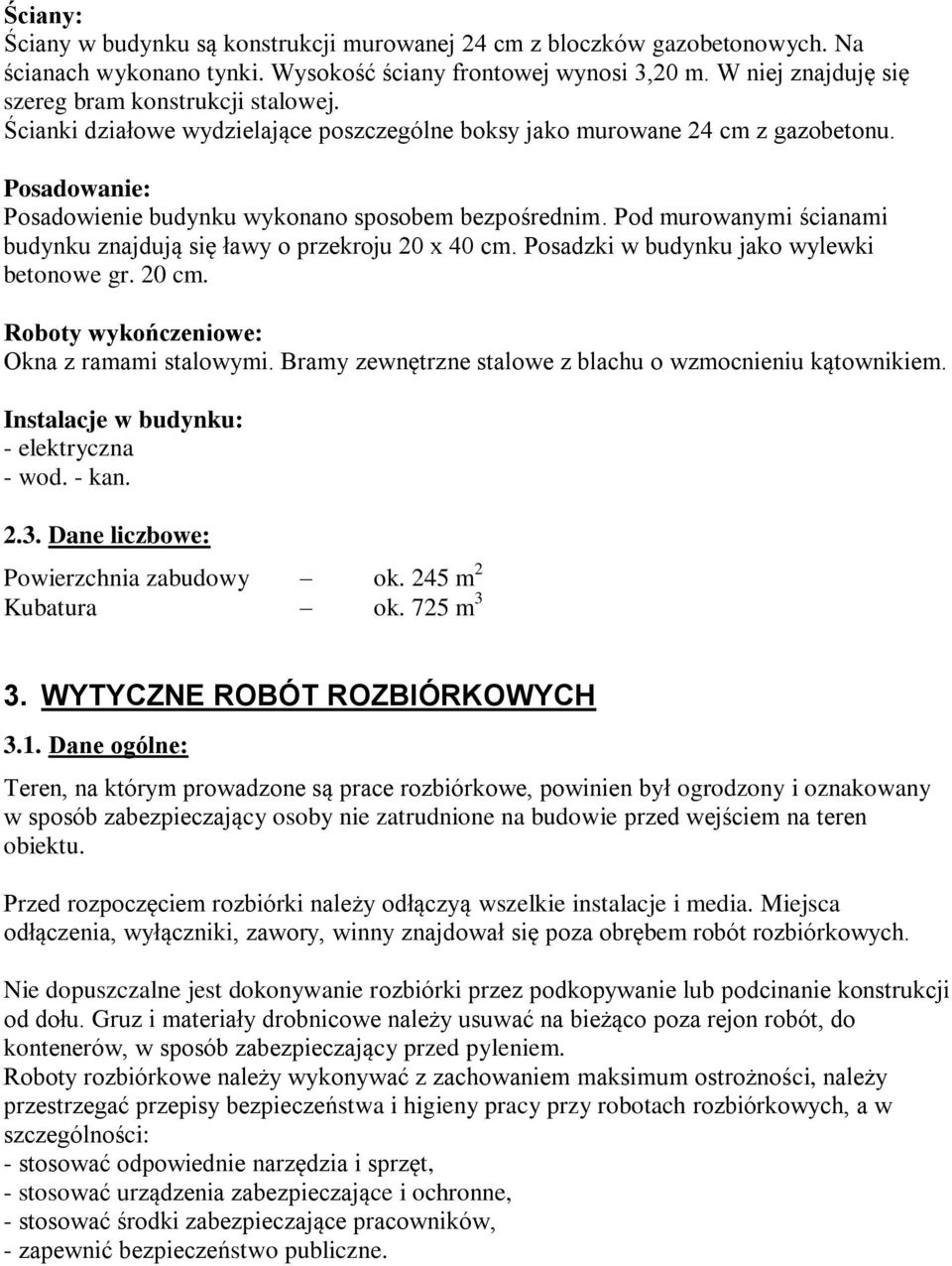

4 Ściany: Ściany w budynku są konstrukcji murowanej 24 cm z bloczków gazobetonowych. Na ścianach wykonano tynki. Wysokość ściany frontowej wynosi 3,20 m. W niej znajduję się szereg bram konstrukcji stalowej. Ścianki działowe wydzielające poszczególne boksy jako murowane 24 cm z gazobetonu. Posadowanie: Posadowienie budynku wykonano sposobem bezpośrednim. Pod murowanymi ścianami budynku znajdują się ławy o przekroju 20 x 40 cm. Posadzki w budynku jako wylewki betonowe gr. 20 cm. Roboty wykończeniowe: Okna z ramami stalowymi. Bramy zewnętrzne stalowe z blachu o wzmocnieniu kątownikiem. Instalacje w budynku: - elektryczna - wod. - kan Dane liczbowe: Powierzchnia zabudowy ok. 245 m 2 Kubatura ok. 725 m 3 3. WYTYCZNE ROBÓT ROZBIÓRKOWYCH 3.1. Dane ogólne: Teren, na którym prowadzone są prace rozbiórkowe, powinien był ogrodzony i oznakowany w sposób zabezpieczający osoby nie zatrudnione na budowie przed wejściem na teren obiektu. Przed rozpoczęciem rozbiórki należy odłączyą wszelkie instalacje i media. Miejsca odłączenia, wyłączniki, zawory, winny znajdował się poza obrębem robót rozbiórkowych. Nie dopuszczalne jest dokonywanie rozbiórki przez podkopywanie lub podcinanie konstrukcji od dołu. Gruz i materiały drobnicowe należy usuwać na bieżąco poza rejon robót, do kontenerów, w sposób zabezpieczający przed pyleniem. Roboty rozbiórkowe należy wykonywać z zachowaniem maksimum ostrożności, należy przestrzegać przepisy bezpieczeństwa i higieny pracy przy robotach rozbiórkowych, a w szczególności: - stosować odpowiednie narzędzia i sprzęt, - stosować urządzenia zabezpieczające i ochronne, - stosować środki zabezpieczające pracowników, - zapewnić bezpieczeństwo publiczne.

Posadowanie: Posadowienie budynku wykonano sposobem bezpośrednim. Pod murowanymi ścianami budynku znajdują się ławy o przekroju 20 x 40 cm. Posadzki w budynku jako wylewki betonowe gr. 20 cm.

5 3.2. Dane szczegółowe: Rozbiórka pokrycia dachowego; Demontaż urządzeń i przewodów instalacyjnych; Rozbiórka ślusarki drzwiowej i okiennej; Rozbiórka stropodachu; Rozbiórka ścian osłonowych i działowych; Robiórka podadzek i fundamentów; 4. UWAGI KOŃCOWE Roboty prowadzić pod kierownictwem osoby posiadającej właściwe uprawnienia budowlane. W czasie prowadzenia prac zachował szczególną ostrożność. Sposób wykorzystania materiałów z odzysku uzgodnić z Zamawiającym, podobnie sposób zagospodarowania odzyskanej powierzchni po dokonanej rozbiórce. Prace prowadził zgodnie z wytycznymi zawartymi w niniejszej dokumentacji projektowej, w razie potrzeby konsultować się z autorem opracowania w ramach nadzoru autorskiego. Opracował

W czasie prowadzenia prac zachował szczególną ostrożność.
