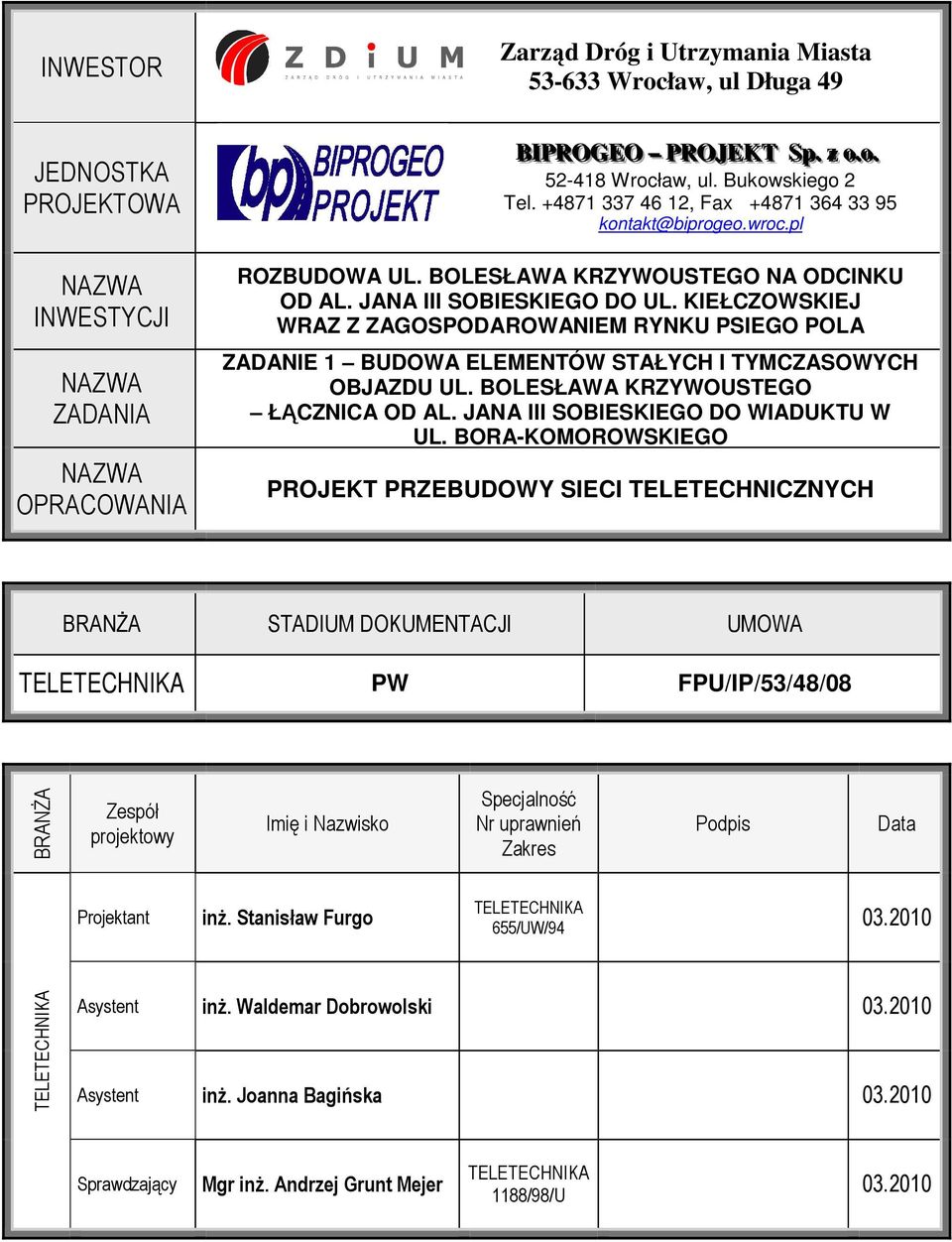

1 INWESTOR JEDNOSTKA PROJEKTOWA NAZWA INWESTYCJI NAZWA ZADANIA NAZWA OPRACOWANIA Zarząd Dróg i Utrzymania Miasta Wrocław, ul Długa 49 BIIPROGEO PROJJEKT SSpp.. zz oo..oo Wrocław, ul. Bukowskiego 2 Tel , Fax kontakt@biprogeo.wroc.pl ROZBUDOWA UL. BOLESŁAWA KRZYWOUSTEGO NA ODCINKU OD AL. JANA III SOBIESKIEGO DO UL. KIEŁCZOWSKIEJ WRAZ Z ZAGOSPODAROWANIEM RYNKU PSIEGO POLA ZADANIE 1 BUDOWA ELEMENTÓW STAŁYCH I TYMCZASOWYCH OBJAZDU UL. BOLESŁAWA KRZYWOUSTEGO ŁĄCZNICA OD AL. JANA III SOBIESKIEGO DO WIADUKTU W UL. BORA-KOMOROWSKIEGO PROJEKT PRZEBUDOWY SIECI TELETECHNICZNYCH BRANśA STADIUM DOKUMENTACJI UMOWA TELETECHNIKA PW FPU/IP/53/48/08 BRANśA Zespół projektowy Imię i Nazwisko Specjalność Nr uprawnień Zakres Podpis Data Projektant inŝ. Stanisław Furgo TELETECHNIKA 655/UW/ TELETECHNIKA Asystent inŝ. Waldemar Dobrowolski Asystent inŝ. Joanna Bagińska Sprawdzający Mgr inŝ. Andrzej Grunt Mejer TELETECHNIKA 1188/98/U

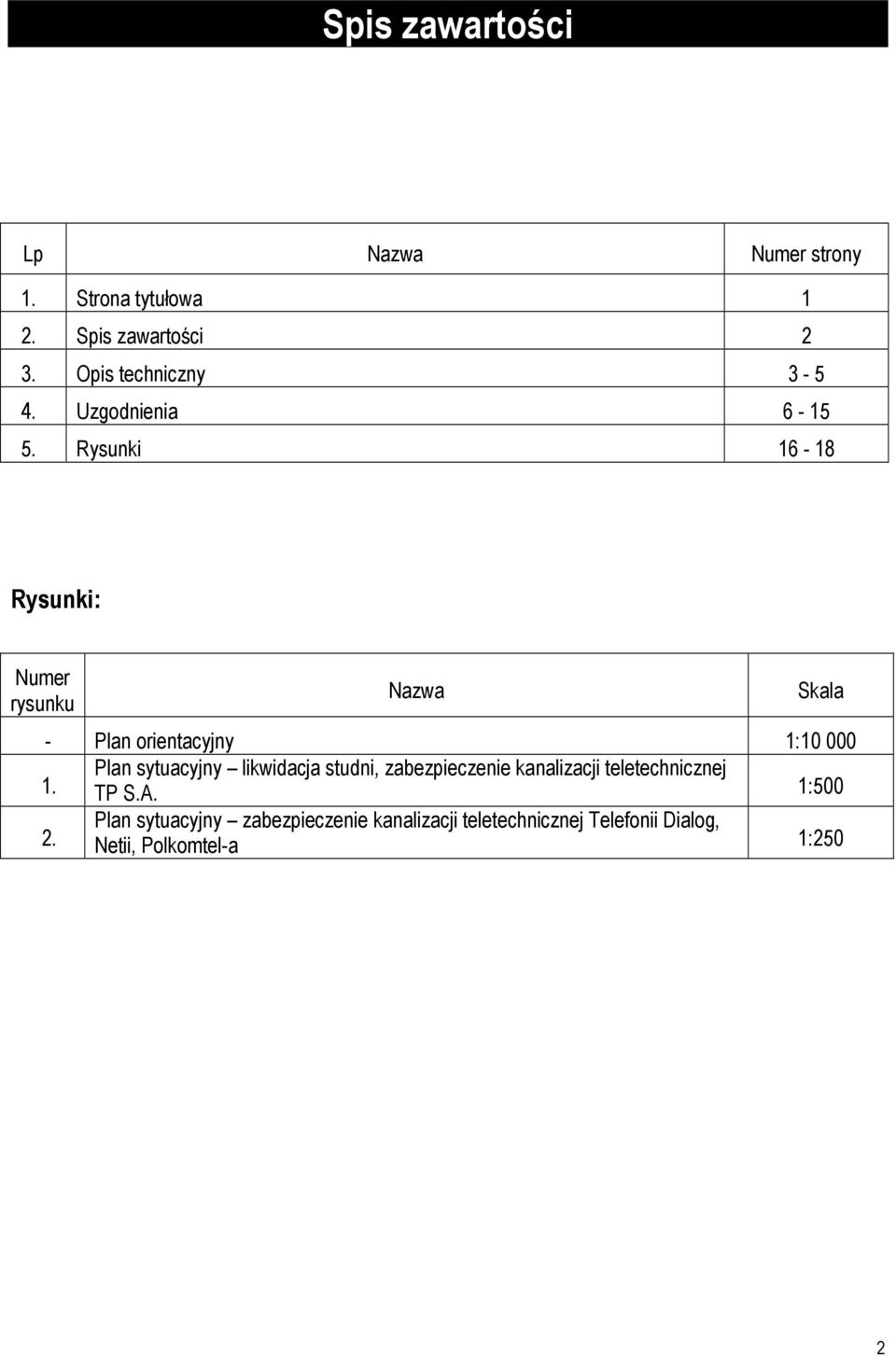

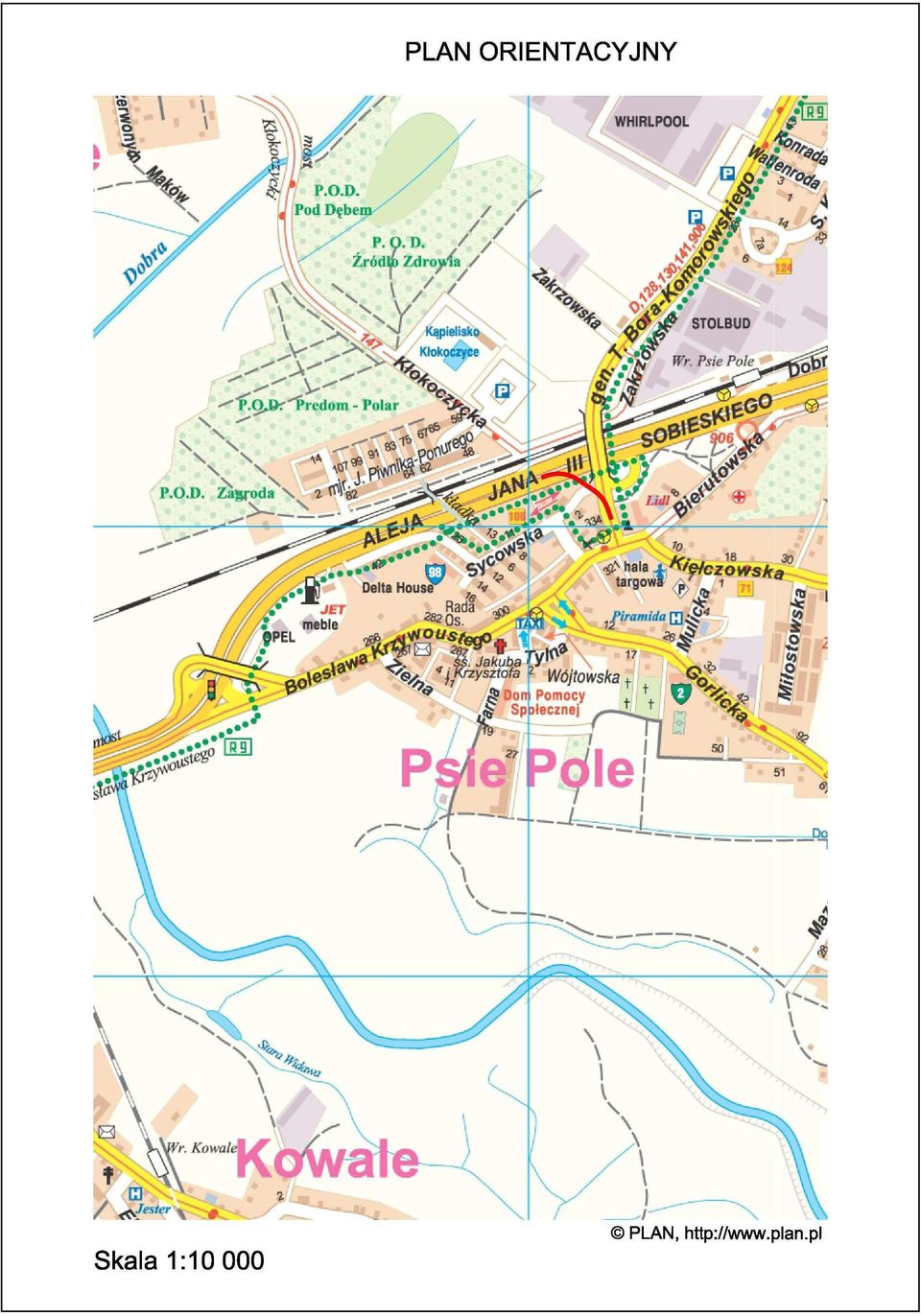

2 Spis zawartości Lp Nazwa Numer strony 1. Strona tytułowa 1 2. Spis zawartości 2 3. Opis techniczny Uzgodnienia Rysunki Rysunki: Numer rysunku Nazwa Skala - Plan orientacyjny 1: Plan sytuacyjny likwidacja studni, zabezpieczenie kanalizacji teletechnicznej TP S.A. 1: Plan sytuacyjny zabezpieczenie kanalizacji teletechnicznej Telefonii Dialog, Netii, Polkomtel-a 1:250 2

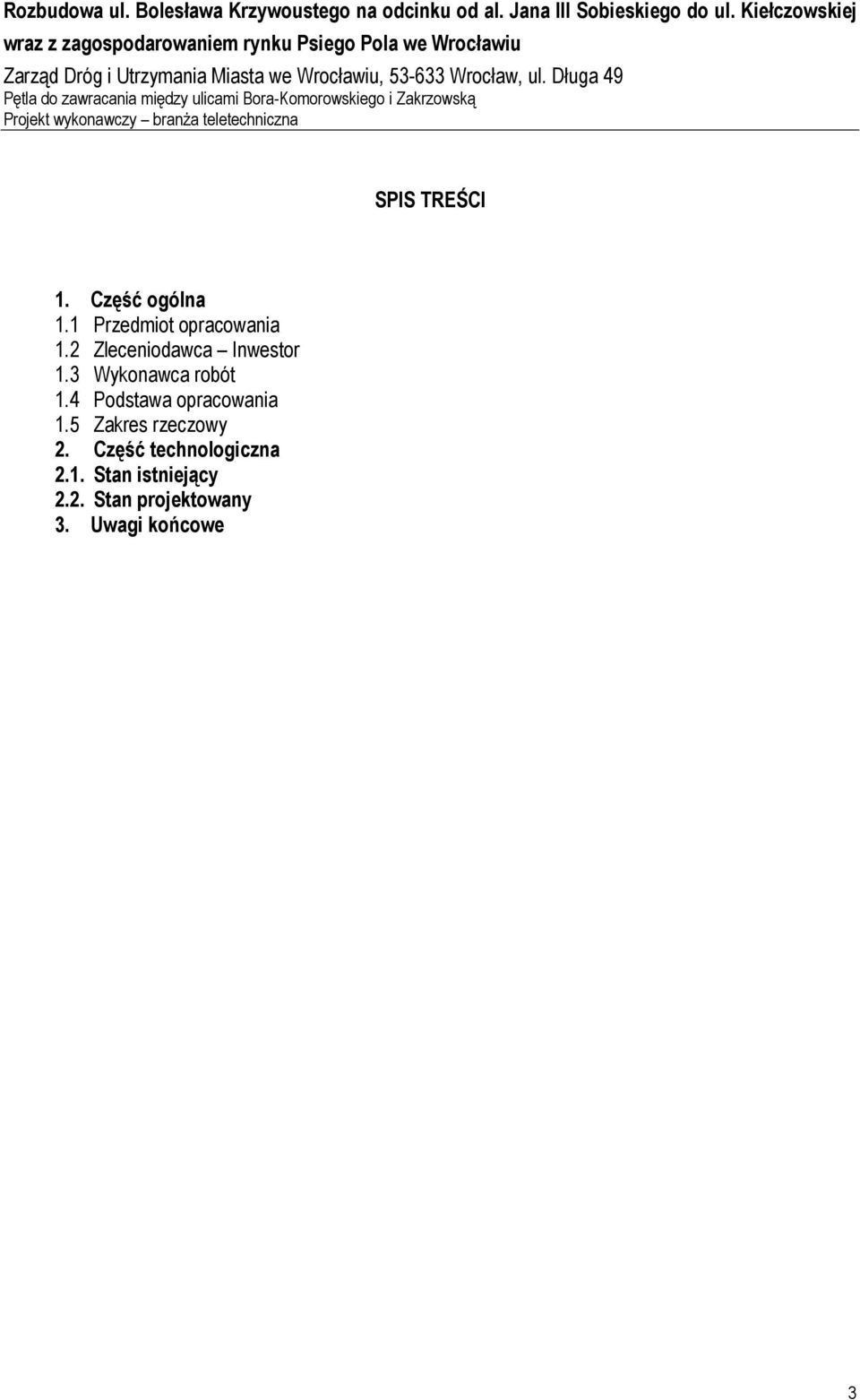

3 Rozbudowa ul. Bolesława Krzywoustego na odcinku od al. Jana III Sobieskiego do ul. Kiełczowskiej wraz z zagospodarowaniem rynku Psiego Pola we Wrocławiu Zarząd Dróg i Utrzymania Miasta we Wrocławiu, Wrocław, ul. Długa 49 Pętla do zawracania między ulicami Bora-Komorowskiego i Zakrzowską Projekt wykonawczy branŝa teletechniczna SPIS TREŚCI 1. Część ogólna 1.1 Przedmiot opracowania 1.2 Zleceniodawca Inwestor 1.3 Wykonawca robót 1.4 Podstawa opracowania 1.5 Zakres rzeczowy 2. Część technologiczna 2.1. Stan istniejący 2.2. Stan projektowany 3. Uwagi końcowe 3

4 Rozbudowa ul. Bolesława Krzywoustego na odcinku od al. Jana III Sobieskiego do ul. Kiełczowskiej wraz z zagospodarowaniem rynku Psiego Pola we Wrocławiu Zarząd Dróg i Utrzymania Miasta we Wrocławiu, Wrocław, ul. Długa 49 Pętla do zawracania między ulicami Bora-Komorowskiego i Zakrzowską Projekt wykonawczy branŝa teletechniczna O P I S T E C H N I C Z N Y 1. CZĘŚĆ OGÓLNA 1.1 Przedmiot opracowania Przedmiotem niniejszego opracowania jest projekt wykonawczy zabezpieczenia i przebudowy sieci teletechnicznych znajdujących się pod projektowanym łącznikiem drogowym pomiędzy Al. Jana III Sobieskiego a ul. Kiełczowską oraz parkingiem dla samochodów osobowych przy ul. Sycowskiej, Wrocław - Psie Pole Właścicielami sieci są : Telekomunikacji Polskiej S.A. we Wrocławiu ul. Purkyniego 2. Telefonia Dialog S.A Pl. Jana Pawła II nr 1, Wrocław. Netia S.A. ul. Poleczki 13, Warszawa. Polkomtel S.A. (zarządzający: Fonbud Sp. z o.o. ul. Redycka 71, Wrocław) 1.2 Zleceniodawca Inwestor Zleceniodawcą jest Zarząd Dróg i Utrzymania Miasta, ul. Długa 49, Wrocław. 1.3 Wykonawca Wykonawca zostanie ustalony przez Inwestora w drodze przetargu. 1.4 Podstawa opracowania 1. Projekt budowlany część drogowa wykonany przez Biprogeo Projekt Sp. z o.o Wrocław ul, Bukowskiego Uzgodnienia 1. Uzgodnienie nr z dnia 10 czerwca 2009 wydane przez Telekomunikacje Polską Pion Sieci Obszar Eksploatacji we Wrocławiu ul. Purkyniego Uzgodnienie nr z dnia 12 grudnia 2009 wydane przez Telekomunikacje Polską Pion Sieci Obszar Eksploatacji we Wrocławiu ul. Purkyniego Uzgodnienie nr 4475/10 z dnia 3 lutego 2010 wydane przez Telekomunikacje Polską Pion Sieci Obszar Eksploatacji we Wrocławiu ul. Purkyniego Uzgodnienie Telefonii Dialog S.A. z dnia 3 grudnia 2008 r. 5. Uzgodnienie Netia S.A. nr pisma N/TQM-08/090/HW z dnia 12 grudnia 2008 r. 6. Uzgodnienie Netia S.A. nr pisma N/TQM-10/010/HW z dnia 8 lutego 2010 r. 7. Uzgodnienie Polkomtel S.A. z dnia r. 1.6 Zakres rzeczowy Budowa kanalizacji teletechnicznej: 1xA110PS / na ist. rurze PCV110/+1x DVK110 37,5 m Wymiana w studni kablowej ramy i pokrywy na typ jezdniowy 1,0 szt. 3xDVK xA110PS 8,5m Budowa rur osłonowych na istniejących ciągach: 3xA110PS 20,0m 3xA120PS 21,0m 1xA110PS 18,0m 4

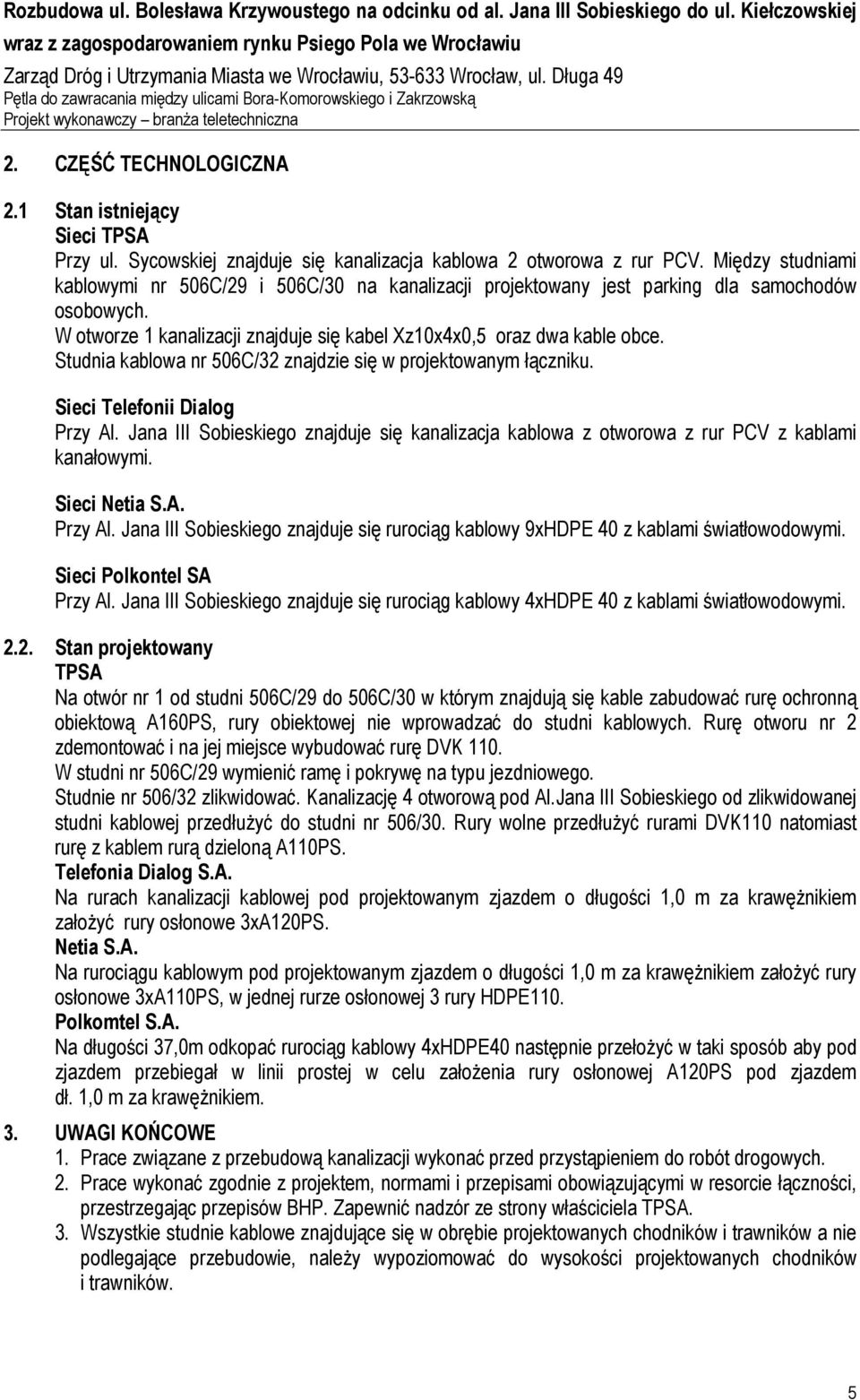

5 Rozbudowa ul. Bolesława Krzywoustego na odcinku od al. Jana III Sobieskiego do ul. Kiełczowskiej wraz z zagospodarowaniem rynku Psiego Pola we Wrocławiu Zarząd Dróg i Utrzymania Miasta we Wrocławiu, Wrocław, ul. Długa 49 Pętla do zawracania między ulicami Bora-Komorowskiego i Zakrzowską Projekt wykonawczy branŝa teletechniczna 2. CZĘŚĆ TECHNOLOGICZNA 2.1 Stan istniejący Sieci TPSA Przy ul. Sycowskiej znajduje się kanalizacja kablowa 2 otworowa z rur PCV. Między studniami kablowymi nr 506C/29 i 506C/30 na kanalizacji projektowany jest parking dla samochodów osobowych. W otworze 1 kanalizacji znajduje się kabel Xz10x4x0,5 oraz dwa kable obce. Studnia kablowa nr 506C/32 znajdzie się w projektowanym łączniku. Sieci Telefonii Dialog Przy Al. Jana III Sobieskiego znajduje się kanalizacja kablowa z otworowa z rur PCV z kablami kanałowymi. Sieci Netia S.A. Przy Al. Jana III Sobieskiego znajduje się rurociąg kablowy 9xHDPE 40 z kablami światłowodowymi. Sieci Polkontel SA Przy Al. Jana III Sobieskiego znajduje się rurociąg kablowy 4xHDPE 40 z kablami światłowodowymi Stan projektowany TPSA Na otwór nr 1 od studni 506C/29 do 506C/30 w którym znajdują się kable zabudować rurę ochronną obiektową A160PS, rury obiektowej nie wprowadzać do studni kablowych. Rurę otworu nr 2 zdemontować i na jej miejsce wybudować rurę DVK 110. W studni nr 506C/29 wymienić ramę i pokrywę na typu jezdniowego. Studnie nr 506/32 zlikwidować. Kanalizację 4 otworową pod Al.Jana III Sobieskiego od zlikwidowanej studni kablowej przedłuŝyć do studni nr 506/30. Rury wolne przedłuŝyć rurami DVK110 natomiast rurę z kablem rurą dzieloną A110PS. Telefonia Dialog S.A. Na rurach kanalizacji kablowej pod projektowanym zjazdem o długości 1,0 m za krawęŝnikiem załoŝyć rury osłonowe 3xA120PS. Netia S.A. Na rurociągu kablowym pod projektowanym zjazdem o długości 1,0 m za krawęŝnikiem załoŝyć rury osłonowe 3xA110PS, w jednej rurze osłonowej 3 rury HDPE110. Polkomtel S.A. Na długości 37,0m odkopać rurociąg kablowy 4xHDPE40 następnie przełoŝyć w taki sposób aby pod zjazdem przebiegał w linii prostej w celu załoŝenia rury osłonowej A120PS pod zjazdem dł. 1,0 m za krawęŝnikiem. 3. UWAGI KOŃCOWE 1. Prace związane z przebudową kanalizacji wykonać przed przystąpieniem do robót drogowych. 2. Prace wykonać zgodnie z projektem, normami i przepisami obowiązującymi w resorcie łączności, przestrzegając przepisów BHP. Zapewnić nadzór ze strony właściciela TPSA. 3. Wszystkie studnie kablowe znajdujące się w obrębie projektowanych chodników i trawników a nie podlegające przebudowie, naleŝy wypoziomować do wysokości projektowanych chodników i trawników. 5
