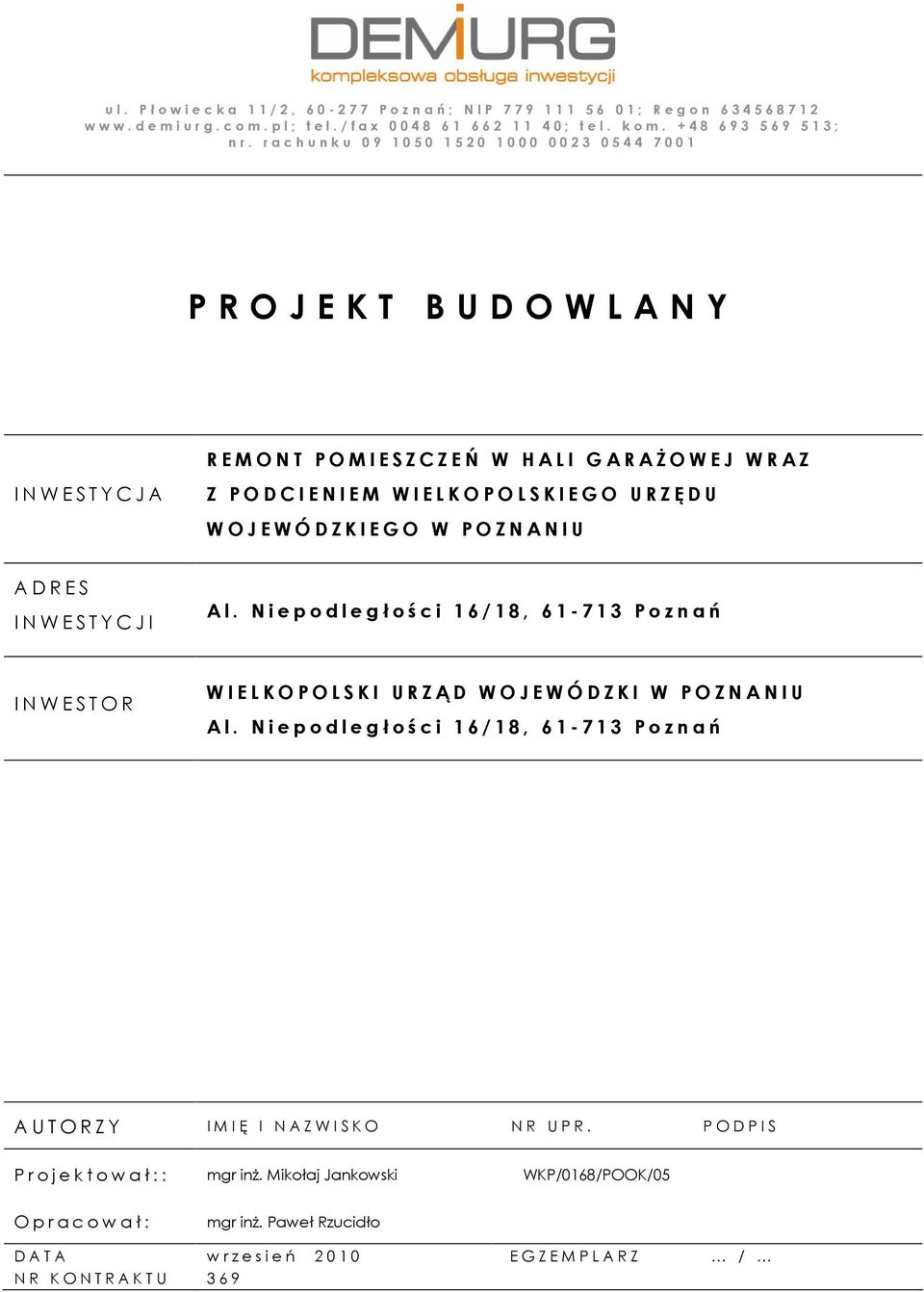

P R O J E K T B U D O W L A N Y

Transkrypt

1 u l. P ł o w i e c k a 1 1 / 2, P o z n a ń ; N I P ; R e g o n ; n r. r a c h u n k u P R O J E K T B U D O W L A N Y R E M O N T P O M I E S Z C Z E Ń W H A L I G A R A Ż O W E J W R A Z I N W E S T Y C J A Z P O D C I E N I E M W I E L K O P O L S K I E G O U R Z Ę D U W O J E W Ó D Z K I E G O W P O Z N A N I U A D R E S I N W E S T Y C J I A l. N i e p o d l e g ł o ś c i 1 6 / 1 8, P o z n a ń I N W E S T O R W I E L K O P O L S K I U R Z Ą D W O J E W Ó D Z K I W P O Z N A N I U A l. N i e p o d l e g ł o ś c i 1 6 / 1 8, P o z n a ń A U T O R Z Y I M I Ę I N A Z W I S K O N R U P R. P O D P I S P r o j e k t o w a ł : : mgr inż. Mikołaj Jankowski WKP/0168/POOK/05 O p r a c o w a ł : mgr inż. Paweł Rzucidło D A T A w r z e s i e ń E G Z E M P L A R Z / N R K O N T R A K T U 3 6 9

2 1.SPIS ZAWARTOŚCI 1. Spis treści Dokumenty formalno-prawne Opis techniczny Dane ewidencyjne Podstawa opracowania Zakres opracowania Opis prac remontowych Rysunki 14

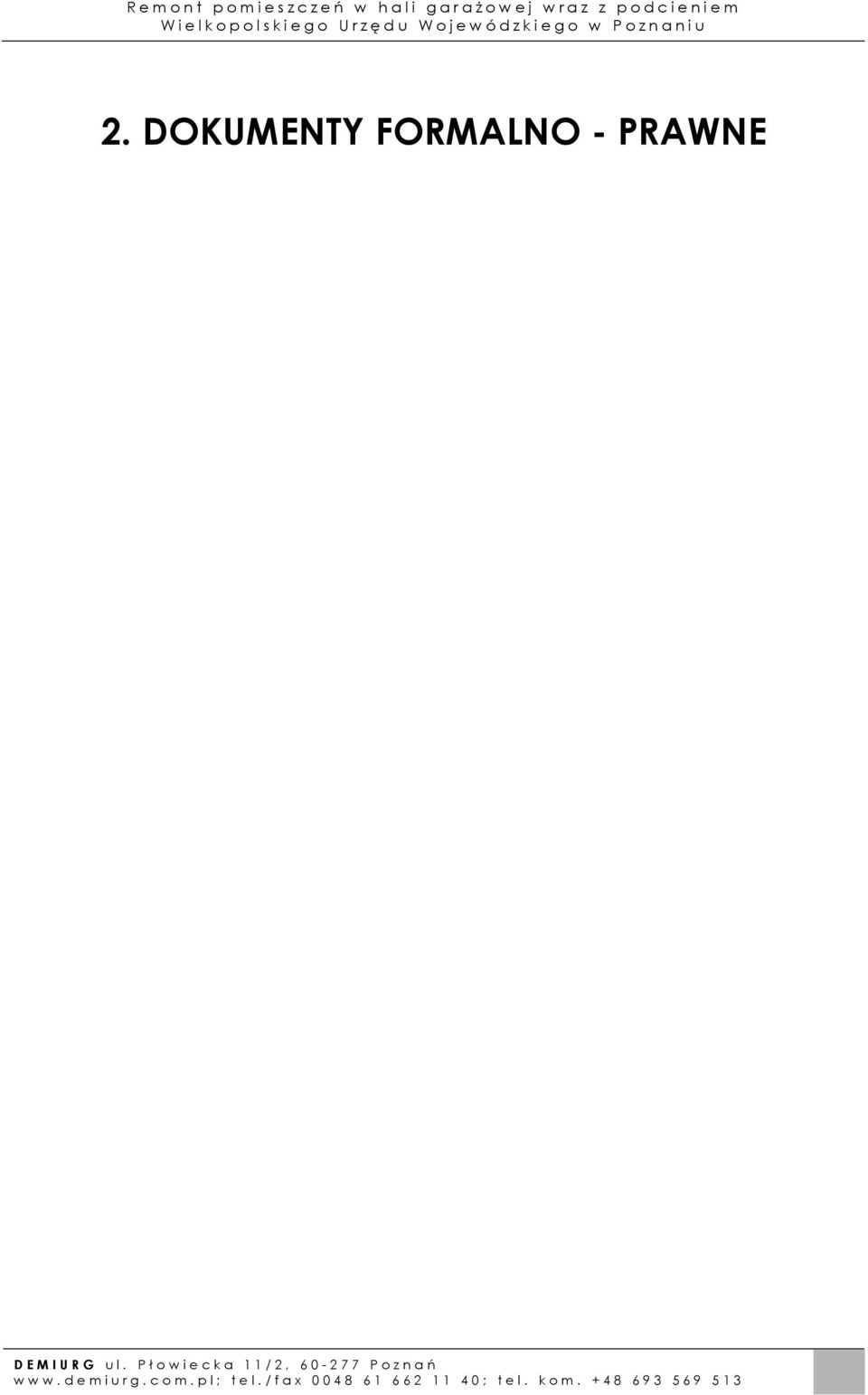

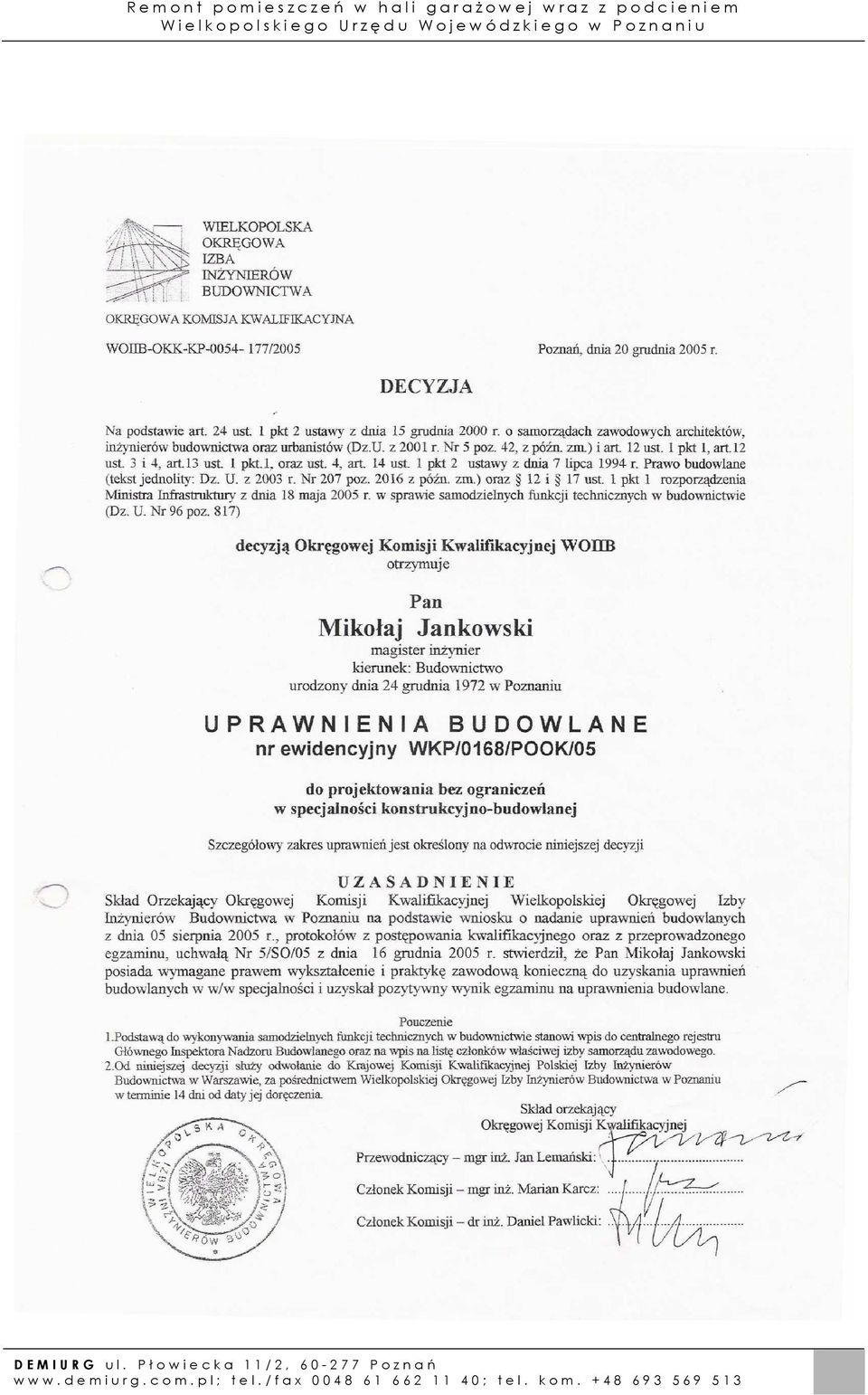

3 2. DOKUMENTY FORMALNO - PRAWNE

4

5

6

7

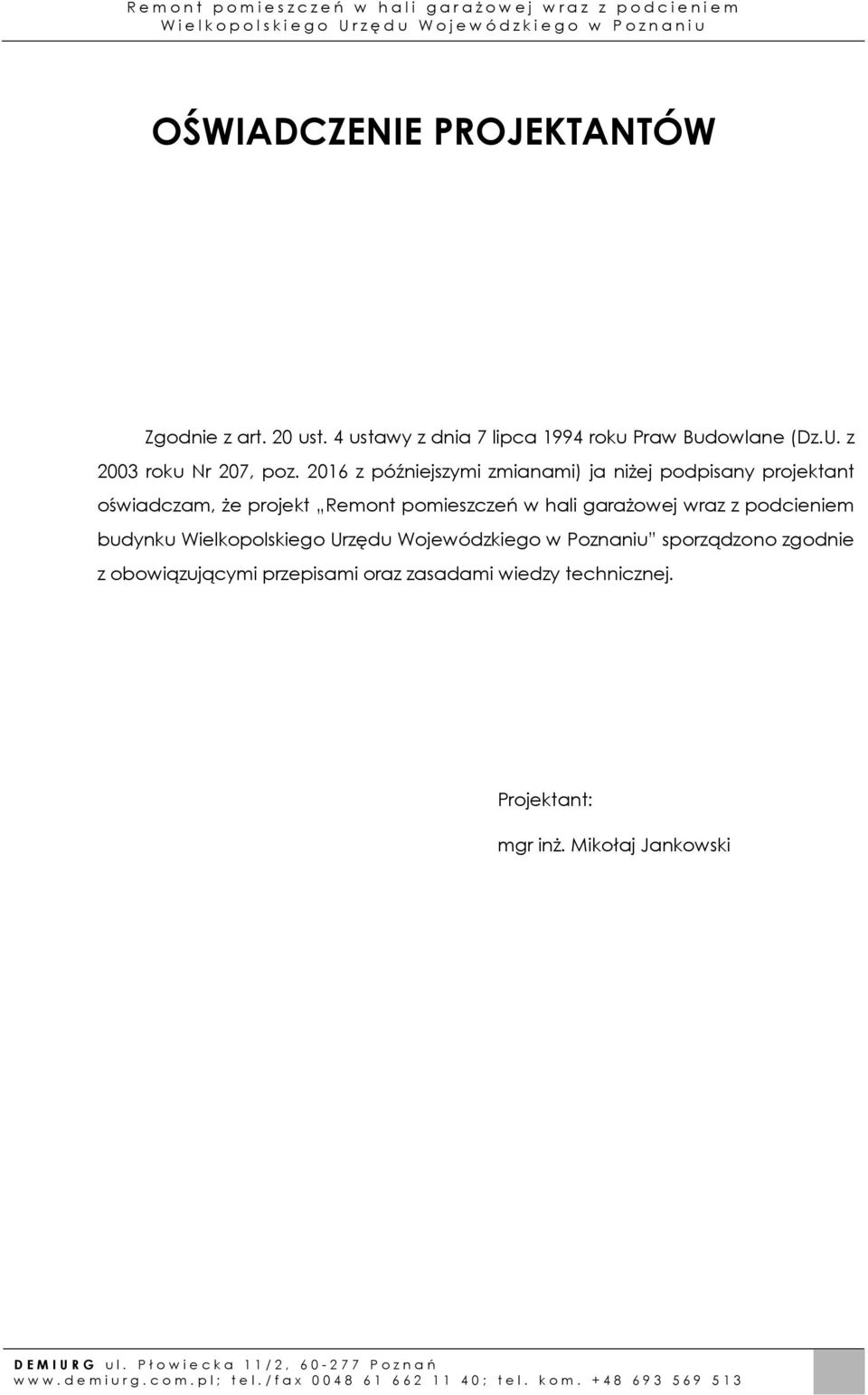

8 OŚWIADCZENIE PROJEKTANTÓW Zgodnie z art. 20 ust. 4 ustawy z dnia 7 lipca 1994 roku Praw Budowlane (Dz.U. z 2003 roku Nr 207, poz z późniejszymi zmianami) ja niżej podpisany projektant oświadczam, że projekt Remont pomieszczeń w hali garażowej wraz z podcieniem budynku Wielkopolskiego Urzędu Wojewódzkiego w Poznaniu sporządzono zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant: mgr inż. Mikołaj Jankowski

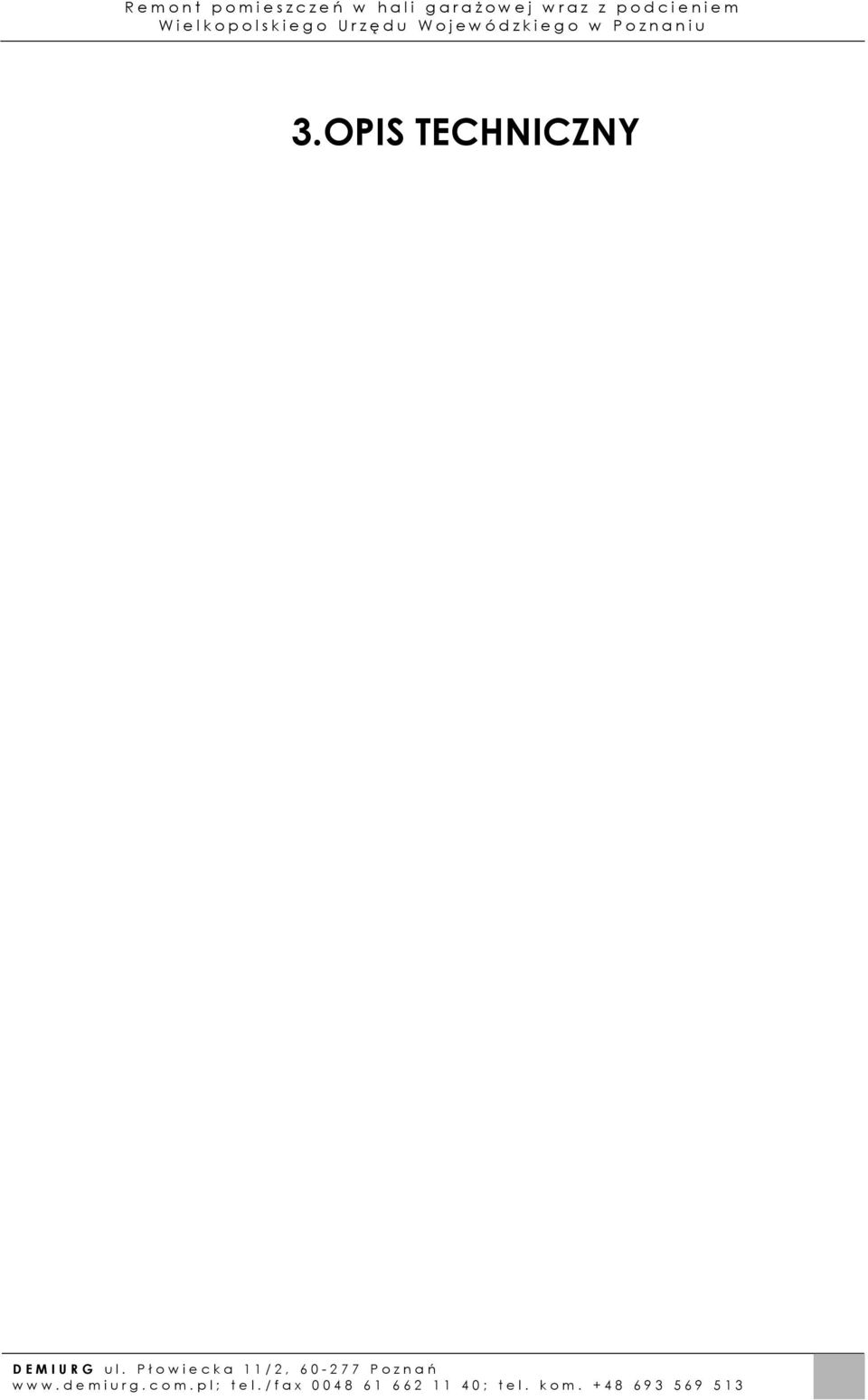

9 3.OPIS TECHNICZNY

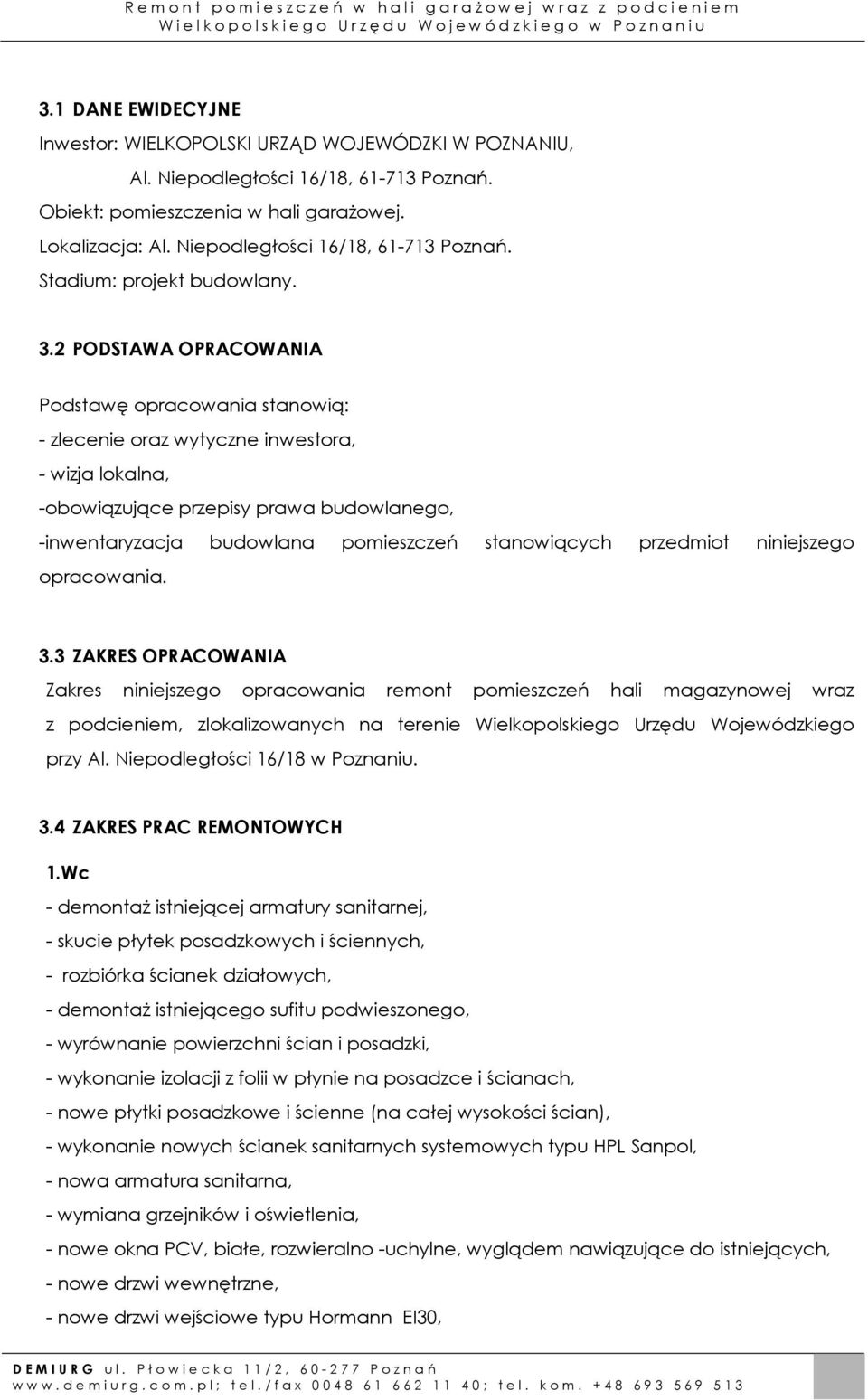

10 3.1 DANE EWIDECYJNE Inwestor: WIELKOPOLSKI URZĄD WOJEWÓDZKI W POZNANIU, Al. Niepodległości 16/18, Poznań. Obiekt: pomieszczenia w hali garażowej. Lokalizacja: Al. Niepodległości 16/18, Poznań. Stadium: projekt budowlany. 3.2 PODSTAWA OPRACOWANIA Podstawę opracowania stanowią: - zlecenie oraz wytyczne inwestora, - wizja lokalna, -obowiązujące przepisy prawa budowlanego, -inwentaryzacja budowlana pomieszczeń stanowiących przedmiot niniejszego opracowania. 3.3 ZAKRES OPRACOWANIA Zakres niniejszego opracowania remont pomieszczeń hali magazynowej wraz z podcieniem, zlokalizowanych na terenie Wielkopolskiego Urzędu Wojewódzkiego przy Al. Niepodległości 16/18 w Poznaniu. 3.4 ZAKRES PRAC REMONTOWYCH 1.Wc - demontaż istniejącej armatury sanitarnej, - skucie płytek posadzkowych i ściennych, - rozbiórka ścianek działowych, - demontaż istniejącego sufitu podwieszonego, - wyrównanie powierzchni ścian i posadzki, - wykonanie izolacji z folii w płynie na posadzce i ścianach, - nowe płytki posadzkowe i ścienne (na całej wysokości ścian), - wykonanie nowych ścianek sanitarnych systemowych typu HPL Sanpol, - nowa armatura sanitarna, - wymiana grzejników i oświetlenia, - nowe okna PCV, białe, rozwieralno -uchylne, wyglądem nawiązujące do istniejących, - nowe drzwi wewnętrzne, - nowe drzwi wejściowe typu Hormann EI30,

11 - nowy sufit podwieszany typu OWA-Acoustic 2.Pomieszczenie gospodarcze - zerwanie istniejącej wykładziny podłogowej, - demontaż istniejącego sufitu podwieszonego, - wyrównanie powierzchni ścian i posadzki, - wykonanie izolacji z folii w płynie na posadzce, - wykonanie posadzki z płytek ceramicznych, - malowanie ścian w kolorze jak istniejący, - wymiana grzejników i oświetlenia, - nowe okna PCV, białe, rozwieralno -uchylne, wyglądem nawiązujące do istniejących, - nowe drzwi wejściowe typu Hormann EI30, - nowy sufit podwieszany typu OWA-Acoustic. 3.Przedsionek - zerwanie istniejącej wykładziny podłogowej, - demontaż istniejącego sufitu podwieszonego, - wyrównanie powierzchni ścian i posadzki, - wykonanie izolacji z folii w płynie na posadzce, - wykonanie posadzki z płytek ceramicznych, - malowanie ścian w kolorze jak istniejący, - wymiana grzejników i oświetlenia, - nowe drzwi wewnętrzne, - nowe drzwi wejściowe typu Hormann EI30, - nowy sufit podwieszany typu OWA-Acoustic. 4.Portiernia - zerwanie istniejącej wykładziny podłogowej, - demontaż istniejącego sufitu podwieszonego, - wyrównanie powierzchni ścian i posadzki, - wykonanie izolacji z folii w płynie na posadzce, - wykonanie posadzki z płytek ceramicznych, - malowanie ścian w kolorze jak istniejący, - wymiana grzejników i oświetlenia, - nowe okna PCV, białe, rozwieralno -uchylne, wyglądem nawiązujące do istniejących, - nowe drzwi wejściowe typu Hormann EI30, - nowy sufit podwieszany typu OWA-Acoustic.

12 5.Pomieszczenie socjalne - zerwanie istniejącej wykładziny podłogowej, - demontaż istniejącego sufitu podwieszonego, - wyrównanie powierzchni ścian i posadzki, - wykonanie izolacji z folii w płynie na posadzce, - wykonanie posadzki z płytek ceramicznych, - malowanie ścian w kolorze jak istniejący, - wymiana grzejników i oświetlenia, - nowe okna PCV, białe, rozwieralno -uchylne, wyglądem nawiązujące do istniejących, - nowy sufit podwieszany typu OWA-Acoustic. 6.Podcienie - skucie istniejącego tynku na powierzchniach poziomych podcienia i powierzchniach pionowych słupów, - wyrównanie powierzchni po skuciu tynku, - ocieplenie powierzchni poziomych podcienia płytami styropianowymi - wykonanie nowego tynku na siatce zbrojącej na powierzchniach poziomych podcienia i powierzchniach pionowych słupów - oczyszczenia i pomalowanie konstrukcji stalowej schodów zewnętrznych.

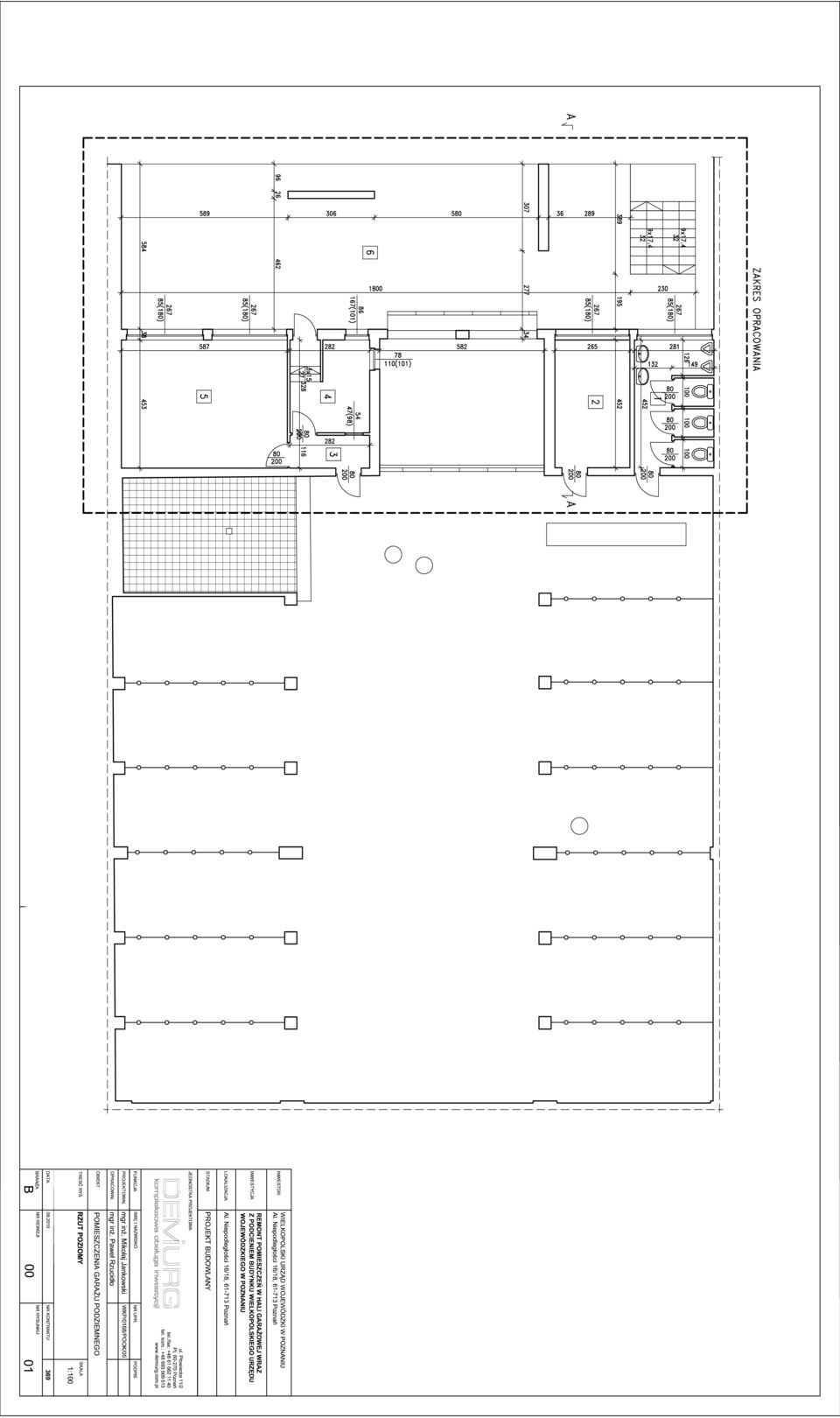

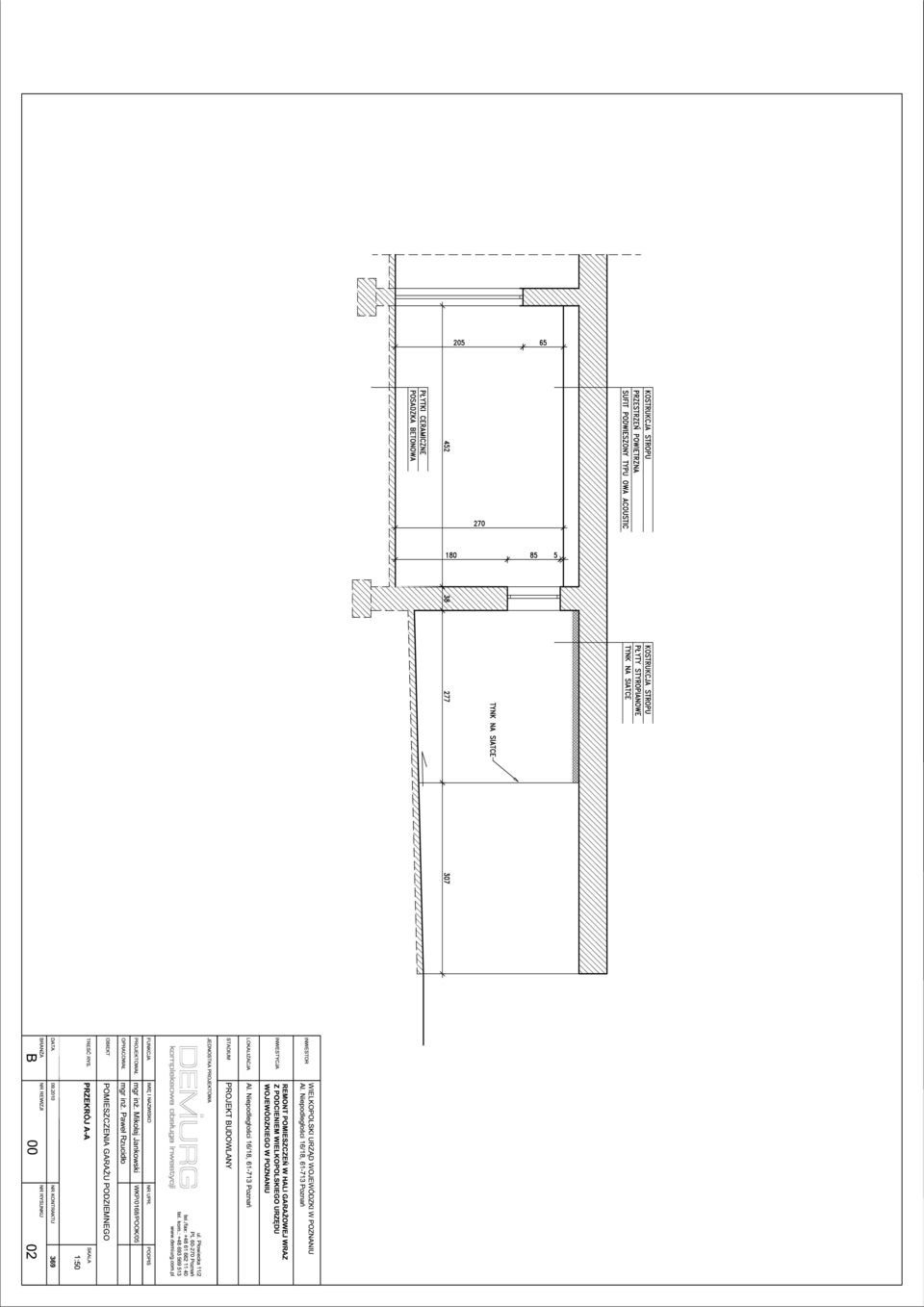

13 4.RYSUNKI

14

15

16
