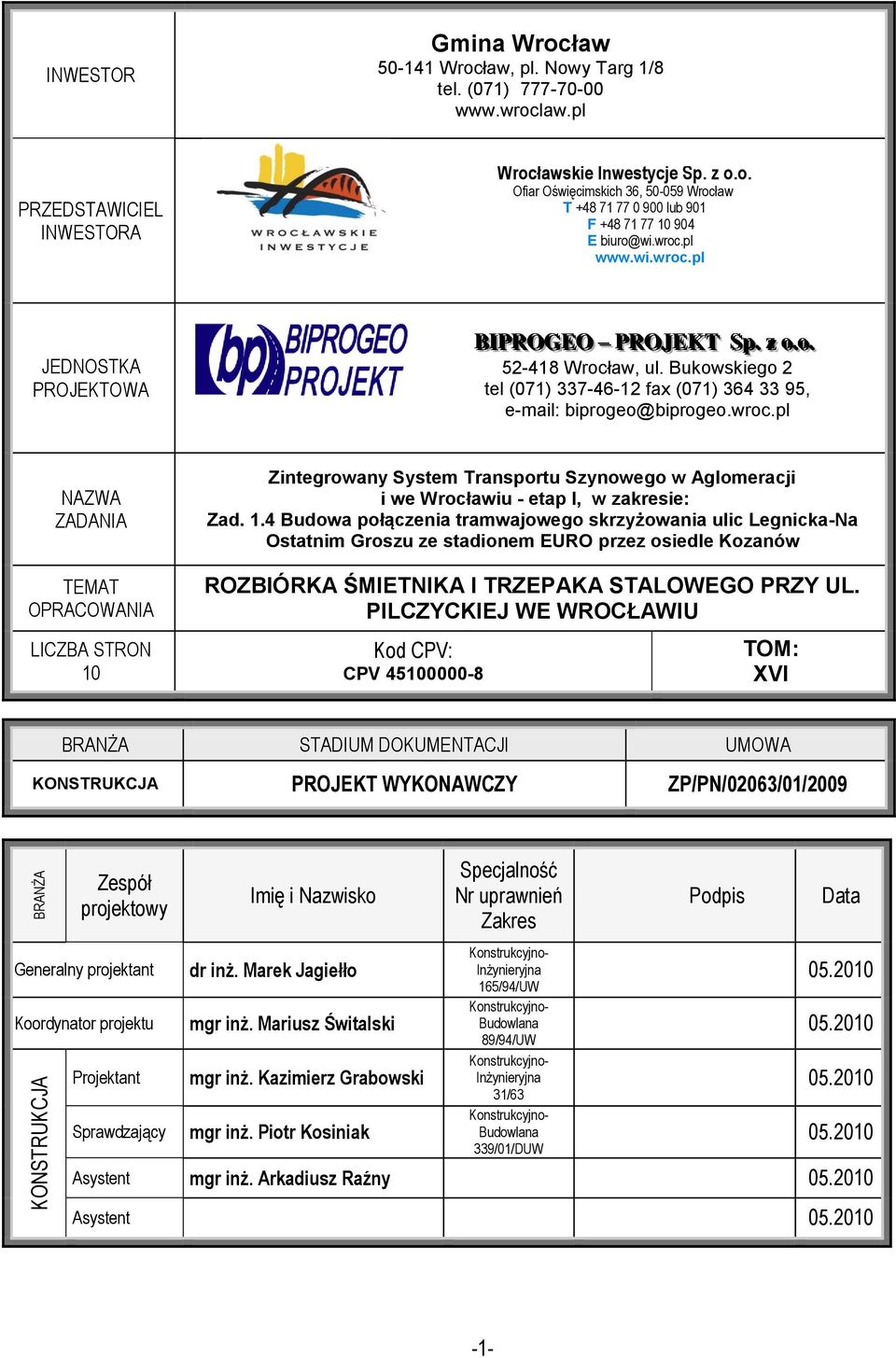

1 KONSTRUKCJA BRANŻA INWESTOR Gmina Wrocław Wrocław, pl. Nowy Targ 1/8 tel. (071) PRZEDSTAWICIEL INWESTORA Wrocławskie Inwestycje Sp. z o.o. Ofiar Oświęcimskich 36, Wrocław T lub 901 F E biuro@wi.wroc.pl JEDNOSTKA PROJEKTOWA BIIPROGEO PROJJEKT SSpp.. zz oo..oo Wrocław, ul. Bukowskiego 2 tel (071) fax (071) , biprogeo@biprogeo.wroc.pl NAZWA ZADANIA TEMAT OPRACOWANIA LICZBA STRON 10 Zintegrowany System Transportu Szynowego w Aglomeracji i we Wrocławiu - etap I, w zakresie: Zad. 1.4 Budowa połączenia tramwajowego skrzyżowania ulic Legnicka-Na Ostatnim Groszu ze stadionem EURO przez osiedle Kozanów ROZBIÓRKA ŚMIETNIKA I TRZEPAKA STALOWEGO PRZY UL. PILCZYCKIEJ WE WROCŁAWIU Kod CPV: CPV TOM: XVI BRANŻA STADIUM DOKUMENTACJI UMOWA KONSTRUKCJA PROJEKT WYKONAWCZY ZP/PN/02063/01/2009 Zespół projektowy Generalny projektant Koordynator projektu Projektant Sprawdzający Imię i Nazwisko dr inż. Marek Jagiełło mgr inż. Mariusz Świtalski mgr inż. Kazimierz Grabowski mgr inż. Piotr Kosiniak Specjalność Nr uprawnień Zakres Konstrukcyjno- Inżynieryjna 165/94/UW Konstrukcyjno- Budowlana 89/94/UW Konstrukcyjno- Inżynieryjna 31/63 Konstrukcyjno- Budowlana 339/01/DUW Podpis Data Asystent mgr inż. Arkadiusz Raźny Asystent

2 SPIS TREŚCI Spis treści 2 Opis techniczny 3 1. PRZEDMIOT OPRACOWANIA PODSTAWA OPRACOWANIA ZAKRES OPRACOWANIA OPIS TECHNICZNY OBIEKTU I SPOSÓB WYKONANIA ROBÓT ROZBIÓRKOWYCH PRZYCZYNA ROZBIÓRKI OBIEKTU ZAPEWNIENIE BEZPIECZEŃSTWA ROBÓT ROZBIÓRKOWYCH WYTYCZNE W ZAKRESIE GOSPODARKI ODPADAMI ZAŁĄCZNIKI RYSUNKOWE

3 Projekt wykonawczy Numer umowy: Inwestor: Przedstawiciel Inwestora: Nazwa zadania Nazwa opracowania: Stadium: Branża: ZP/PN/02063/01/2009 GMINA WROCŁAW Wrocław, Plac Nowy Targ 1/8 Wrocławskie Inwestycje Sp. z o.o Wrocław, ul. Ofiar Oświęcimskich 36 Zad. 1.4 Budowa połączenia tramwajowego skrzyżowania ulic Legnicka-Na Ostatnim Groszu ze stadionem EURO przez osiedle Kozanów Zad. 1.4 w zakresie rozbiórki śmietnika betonowego i trzepaka stalowego przy ul. Pilczyckiej we Wrocławiu PROJEKT WYKONAWCZY KONSTRUKCJA -3-

4 1. PRZEDMIOT OPRACOWANIA. Przedmiotem opracowania jest projekt wykonawczy rozbiórki śmietnika betonowego i trzepaka stalowego przy ul. Pilczyckiej oznaczonego na planie sytuacyjnym dla zadania budowy trasy tramwajowej od skrzyżowania ulic Milenijna - Na Ostatnim Groszu do krańcówki przystadionowej /stadion Euro 2012/ na Maślicach. Przewidziane do rozbiórki obiekty są oznaczone na dołączonej mapie zasadniczej. 2. PODSTAWA OPRACOWANIA. Zlecenie z dnia Biprogeo Projekt Sp. z o.o. Wizje lokalne, inwentaryzacja i oględziny obiektu. Ocena stanu technicznego obiektu. Zdjęcia fotograficzne. 3. ZAKRES OPRACOWANIA. Niniejszy projekt budowlany obejmuje rozbiórkę śmietnika betonowego i trzepaka stalowego przy ul. Pilczyckiej dla zadania budowy trasy tramwajowej od skrzyżowania ulic Milenijna - Na Ostatnim Groszu do krańcówki przystadionowej /stadion Euro 2012/ na Maślicach. 4. OPIS TECHNICZNY OBIEKTU I SPOSÓB WYKONANIA ROBÓT ROZBIÓRKOWYCH. Śmietnik usytuowany jest przy drodze wewnętrznej równoległej do ul. Pilczyckiej po północnej jej stronie. Dojazd do śmietnika drogą wewnętrzną. Ściany śmietnika są betonowe grubości 30cm o wymiarach: - długość 6,10m, - szerokość 4,10m, - wysokość 1,75m. Posadzka betonowa grubości około 20cm. Śmietnik jest przykryty blachą trapezową 40/183 grubości 0,75mm opartą na ruszcie stalowym z kątowników 55x55x4mm. Kątowniki w układzie podłużnym i poprzecznym w rozstawach co 1,0m. Kątowniki obwodowe wzdłuż ścian opierają się na słupkach z rur Ø38mm wysokości 40cm. Przestrzeń między ścianami i pokryciem blachą osłonięty jest siatką z prętów Ø6mm o oczkach 5x5cm. Wrota jednoskrzydłowe z prętów w rami z kątowników. Wymiary wrót 160x210cm. Zawiasy wrót przyspawane są do kątowników 60x60x5mm osadzonych w narożu ściany. Taki sam kątownik jest przy zamku wrót. Wszystkie elementy stalowe są łączone przez spawanie. Po zachodniej stronie śmietnika jest plac betonowy i z płyt prefabrykowanych. Na płycie betonowej ustawiony jest trzepak stalowy. Słupki trzepaka z zespawanych kątowników 50x50z4mm są w rozstawie 2,50m. Wysokość trzepaka 210cm. Poręcze trzepaka z rur Ø35mm. Długość rurki górnej 3,30m. Do rozbiórki pokrycia z blachy trapezowej i elementów stalowych użyć piły ręcznej tarczowej tzw. gumówki zasilanej prądem elektrycznym. Można też cięcie stali wykonywać palnikiem zasilanym gazem propanem-butanem aby nie było hałasu jak przy cięciu piłą. Do rozbiórki ścian betonowych, posadzki i placu betonowego trzepaka używać młotów pneumatycznych i koparkę kołową z wysięgnikiem do wyburzeń oraz spycharko-ładowarkę i samochód wywrotkę, Do kruszenia (recyclingu) gruzu betonowego stosować kruszarki szczękowe. Wywożenie złomu stalowego i gruzu betonowego wykonywać środkami transportu nie powodującymi zanieczyszczenia ulic i dróg oraz nie zagrażającymi bezpieczeństwu ruchu drogowego. Kolejność robót rozbiórkowych: 1. Przed rozbiórką otoczyć teren taśmą biało- czerwoną mocowaną do systemowych słupków przenośnych, 2. Pociąć blachę trapezową ma arkusze 1,0x1,0m, 3. Pociąć ruszt nośny z kątowników, -4-

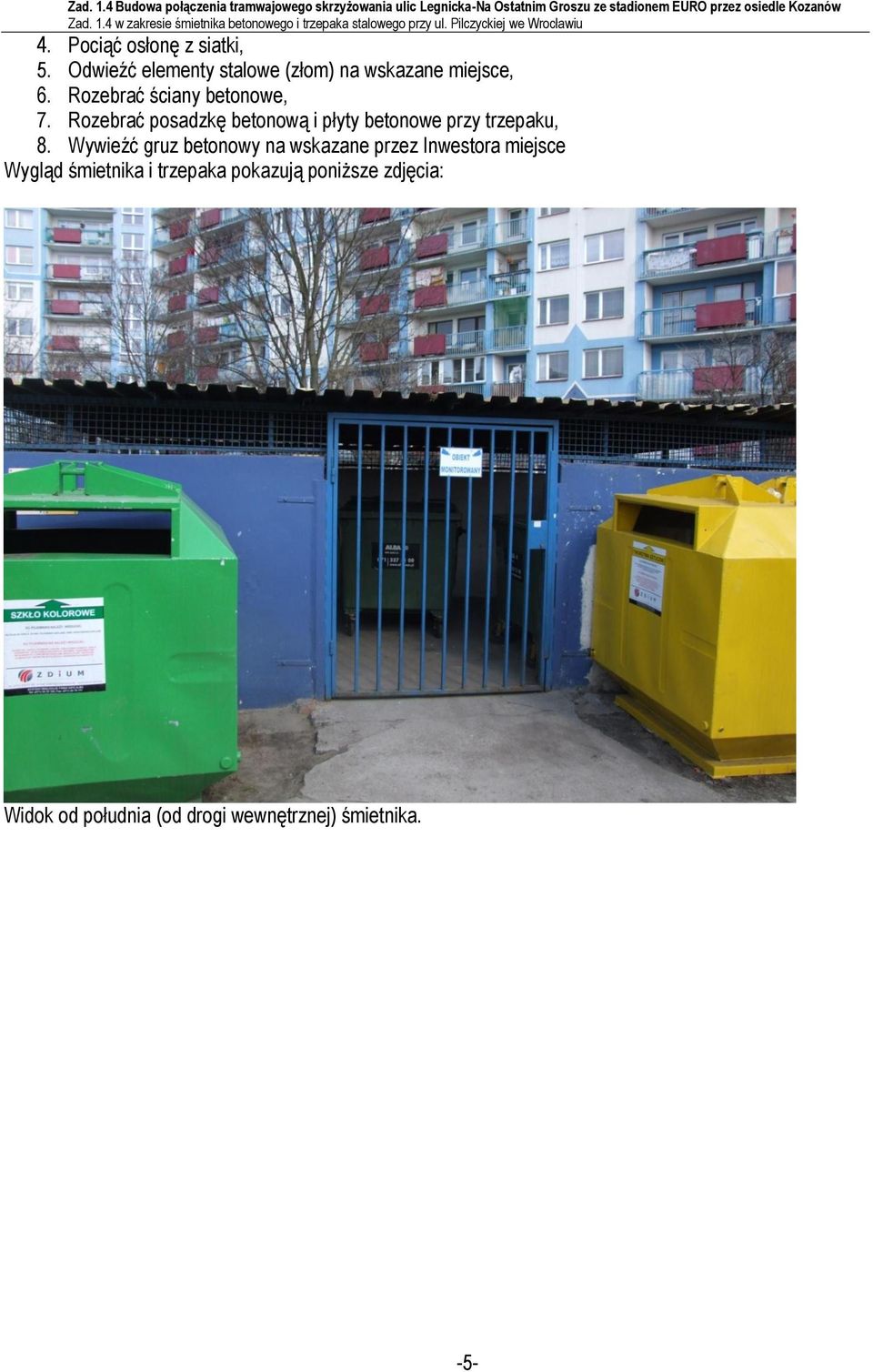

5 4. Pociąć osłonę z siatki, 5. Odwieźć elementy stalowe (złom) na wskazane miejsce, 6. Rozebrać ściany betonowe, 7. Rozebrać posadzkę betonową i płyty betonowe przy trzepaku, 8. Wywieźć gruz betonowy na wskazane przez Inwestora miejsce Wygląd śmietnika i trzepaka pokazują poniższe zdjęcia: Widok od południa (od drogi wewnętrznej) śmietnika. -5-

6 Widok śmietnika od strony południowo-wschodniej. Widok konstrukcji przekrycia śmietnika. -6-

7 Widok trzepaka. 5. PRZYCZYNA ROZBIÓRKI OBIEKTU W związku z planowaną budową linii tramwajowej od skrzyżowania ulic Milenijna - Na Ostatnim Groszu do krańcówki przystadionowej /stadion Euro 2012/ na Maślicach konieczna jest likwidacja obiektu wymienionego w pkt ZAPEWNIENIE BEZPIECZEŃSTWA ROBÓT ROZBIÓRKOWYCH. Roboty rozbiórkowe wykonywać z zachowaniem warunków bezpieczeństwa i higieny pracy i pod stałym nadzorem osoby uprawnionej do wykonywania tego rodzaju robót. Przestrzegać podanej kolejności rozbiórki. Osoby zatrudnione przy robotach rozbiórkowych muszą mieć przeszkolenie z zakresu BHP i posiadać odpowiednie świadectwo zdrowia. Bezpieczeństwa robót przestrzegać zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia. Wyposażyć pracowników w sprzęt i środki ochrony osobistej, jak: kaski, obuwie, rękawice, kamizelki, pasy ochronne. 7. WYTYCZNE W ZAKRESIE GOSPODARKI ODPADAMI. 7.1 Informacje ogólne. Wykonawca w zakresie rozbiórki i innych prac powiązanych z inwestycją jest, zgodnie z art. 3, ust.3, pkt. 22 Ustawy o odpadach, wytwórcą odpadów powstających w wyniku świadczenia tych usług. Wytwórca odpadów jest jednocześnie ich posiadaczem, przez którego, w myśl art. 3, ust. 3, pkt.13 Ustawy rozumie się każdego, kto faktycznie włada odpadami (w tym wytwórcę odpadów), z wyłączeniem działalności z zakresu transportu odpadów. -7-

8 7.2 Odpady powstające w wyniku prowadzenia robót budowlanych. Podczas prac o charakterze budowlanym są z reguły wytwarzane odpady zaliczane, zgodnie z rozporządzeniem w sprawie katalogu odpadów, do grupy odpadów o kodzie 17, do której należą odpady z budowy, remontów i demontażu obiektów budowlanych oraz infrastruktury drogowej. Wykonawca w pierwszej kolejności obowiązany jest do poddania odpadów odzyskowi, a jeżeli jest to niemożliwe lub nie jest uzasadnione, to należy je unieszkodliwić w sposób zgodny z wymaganiami ochrony środowiska oraz planami gospodarki odpadami. Wytwórca odpadów jest zobowiązany do prowadzenia ich ilościowej i jakościowej ewidencji zgodnie z katalogiem odpadów oraz miejsca przeznaczenia odpadów. -8-

9 8. ZAŁĄCZNIKI RYSUNKOWE. -9-

10 -10-
