Centrum Nanomateriałów Funkcjonalnych nowe możliwości badawcze

Wielkość: px
Rozpocząć pokaz od strony:

Download "Centrum Nanomateriałów Funkcjonalnych nowe możliwości badawcze"

Transkrypt

1 Centrum Nanomateriałów Funkcjonalnych nowe możliwości badawcze Ewaryst Mendyk Grzegorz Słowik Witold Zawadzki Michał Rawski Krzysztof Skrzypiec Andrzej Machocki * Centrum Nanomateriałów Funkcjonalnych - nowe możliwości badawcze * Lublin - 9.II.015

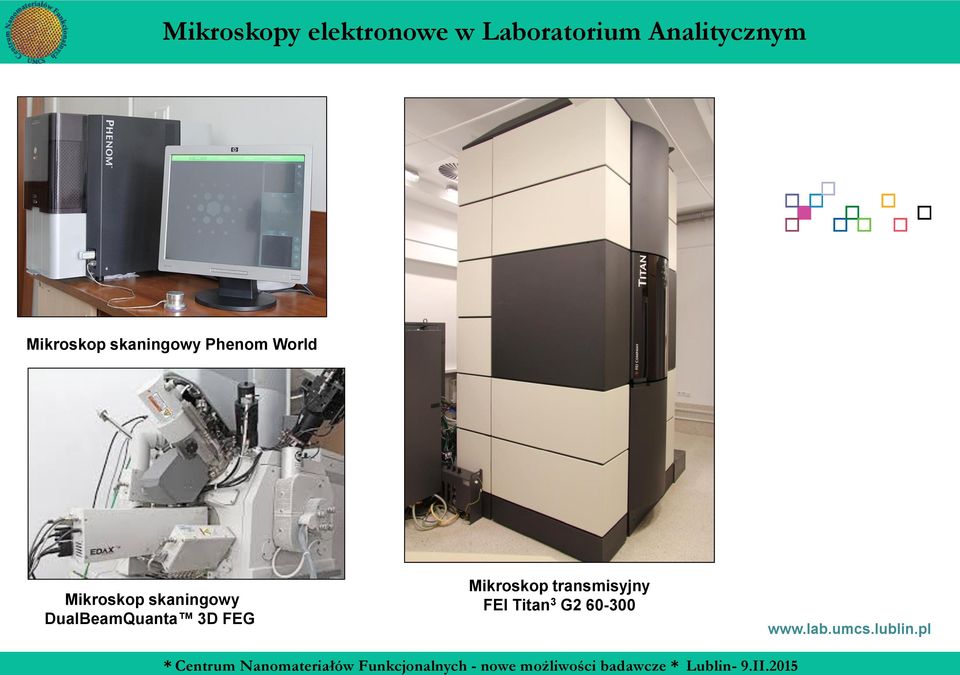

2 Mikroskopy elektronowe w Laboratorium Analitycznym A Mikroskop skaningowy Phenom World Mikroskop skaningowy DualBeamQuanta 3D FEG Mikroskop transmisyjny FEI Titan 3 G

3 Techniki mikroskopii elektronowej EDS Dyfrakcja elektronów TEM STEM EELS, EFTEM Oddziaływanie elektronów z materią

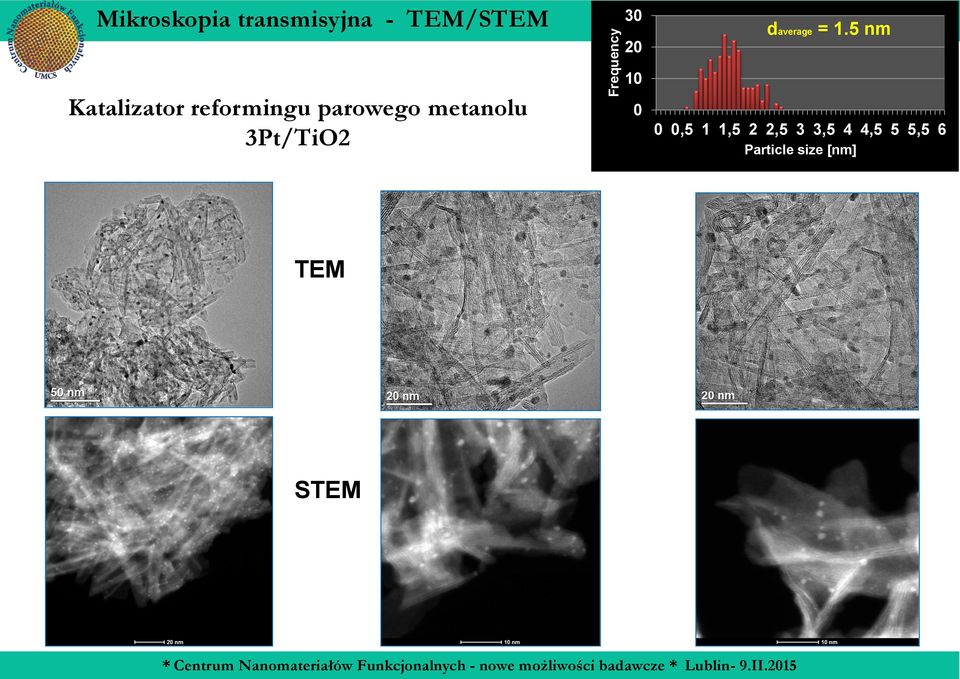

4 Mikroskopia transmisyjna - porównanie TEM/STEM Katalizator reformingu parowego metanolu: 30Pt/carbon A TEM powiększenie STEM umcs.lublin.pl

5 Frequency Mikroskopia transmisyjna - TEM/STEM 30 0 daverage = 1.5 nm Katalizator reformingu parowego metanolu 3Pt/TiO ,5 1 1,5,5 3 3,5 4 4,5 5 5,5 6 Particle size [nm] A TEM STEM

6 Mikroskopia transmisyjna - obrazowanie TEM/STEM Adsorbenty mezoporowate SBA SBA (pure) TEM Widok z góry A Widok z boku SBA z nanocząstami Ag STEM umcs.lublin.pl

7 Katalizator K10Co/CeO - Dyfrakcja elektronów TEM image in bright field 1 (ring) 16 (ring) Electron diffraction Ring Distance [Å] Phases hkl CeO CeO Co 3 O Co 3 O CeO Co 3 O CeO Co 3 O 4 /CeO 511/ Co 3 O CeO CeO Co 3 O CeO CeO CeO CeO n m - ¹

8 Frequency Katalizator K10Co/CeO. Dyfrakcja elektronów z przesłoną selektywną (SA) Co 3 O 4 krystality D śr = 11.6 nm Particle size [nm] Obraz TEM w ciemnym polu dystrybucja krystalitów Co 3 O 4

9 Katalizator reformingu parowego metanolu: 15Pd/ZnO15Cr Identyfikacja fazowa CrO3 (300) 1.4 Å CrO3 (104).66 Å A ZnO (101).47 Å Pd (311) 1.17 Å ZnCrO4 (311).5 Å PdZn (111).1 Å ZnCrO4 (111) 4.78 Å CrO3 (104).66 Å ZnO (110) 1.6 Å HR TEM FFT

10 Analiza strukturalna katalizatora K10Co/CeO T E M H R T E M H R T E M Co 3 O 4 maska F F T CeO

11 Analiza strukturalna katalizatora K10Co/CeO CeO Co 3 O 4 n o ś n i k F a z a a k t y w n a

12 Analiza strukturalna katalizatora K10Co/CeO Nośnik (CeO ) Faza aktywna (w formie - Co 3 O 4 ) O termination: Obliczenia energii powierzchniowej wykazały, że struktura warstwy wierzchniej typu O-Ce-O, zakończona tlenem jest bardziej stabilna niż Ce- O-Ce. - O -, - Co +, - Co 3+.

13 Katalizator reformingu parowego metanolu: 15Pd/ZnO15Cr Identyfikacja fazowa A ZnO (110) : 1.6 Å Cr O 3 (300) : 1.4 Å Cr O 3 (104) :.66 Å ZnO (101) :.47 Å ZnCr O 4 (111) : 4.78 Å PdZn (111) :.19 Å Pd(311) : 1.17Å ZnCr O 4 (311) :.5 Å

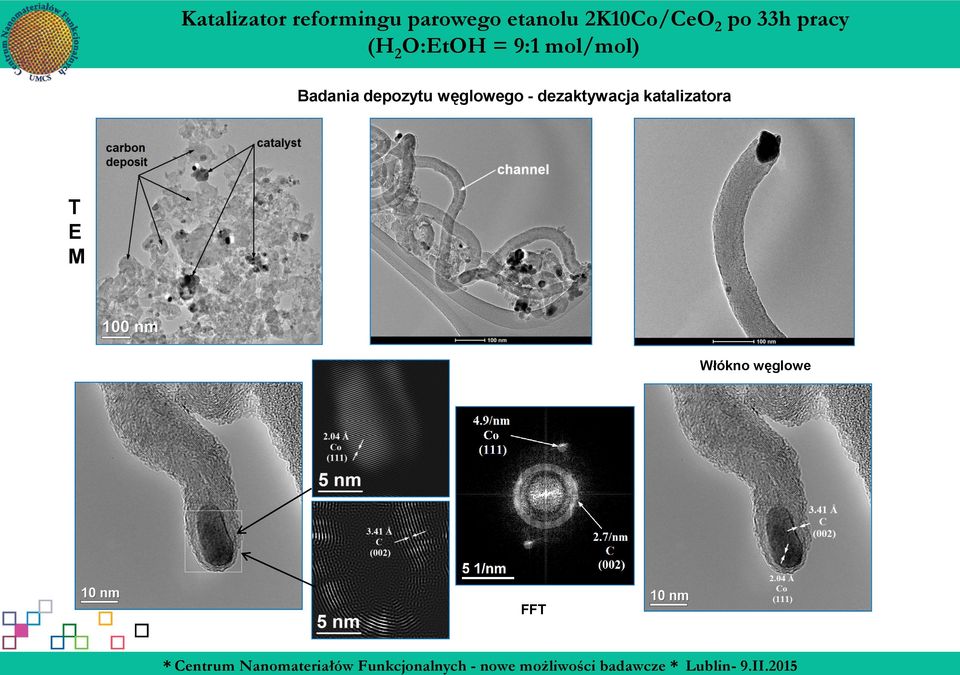

14 Katalizator reformingu parowego etanolu K10Co/CeO po 33h pracy (H O:EtOH = 9:1 mol/mol) Badania depozytu węglowego - dezaktywacja katalizatora T E M Włókno węglowe FFT

15 Katalizator reformingu parowego etanolu K10Co/CeO - po 33h pracy (H O:EtOH = 9:1 mol/mol) Badania depozytu węglowego - dezaktywacja katalizatora A A Powłoki węgla Depozyt węglowy otacza nanocząstki katalizatora Transformata FFT obrazu A

16 Zastosowanie mikroskopii elektronowej w katalizie - jakościowa i ilościowa mikroanaliza rentgenowska EDS Katalizator reformingu parowego etanolu K10Co/CeO S E M STEM W i d m o T E M E D S Element Weight % Atomic % Uncert. % Co(K) K(K) Ce(K) O(K)

17 Katalizator K10Co/CeO - Mikroanaliza STEM/EDS Ce Ce+O Co K O Ce+Co+O Ce+Co Ce+K

18 Badania katalizatora K10Co/CeO po 33h pracy reformingu parowego etanolu (H O:EtOH = 9:1) - Mapowanie chemiczne Badanie depozytów węglowych O b r a z S T E M 1 (pierścień) S T E M - E D S C+Ce+Co

19 Katalizator świeży K9.9Co0.1Ni/CeO - K9.0Co1.0Ni/CeO Mapowanie chemiczne STEM/EDS Ce+Co Ce+Ni Co 1 (pierścień) 1 (pierścień) Ce+Co+Ni Co+Ni Ce (pierścień) Co+O Ce+O Ce+Co+O O Ni K 1 1 (pierścień) (pierścień)

20 Katalizator K9.9Co0.1Ni/CeO - K9.0Co1.0Ni/CeO po reformingu parowym 4h: (1:1 H O:EtOH mol/mol) - Mapowanie chemiczne STEM-EDS Badanie depozytu węglowego A C+Co+Ni C+Co C+Ce+Co+Ni Co Ni Co+Ni S T E M - E D S C+Ce+Co C K O Co+Ce Co+Ni Co Ni Ce K O C+Co+Ni C

21 Katalizator reformingu parowego metanolu: 15Pd/ZnO15Cr Mapowanie chemiczne STEM-EDS Cr O A Pd Zn Cr+Zn Zn+O Cr+Pd+Zn Pd+Zn

22 Mikroskop elektronowy TITAN - mini Galeria Nanorurki węglowe - wielościenne Monokryształ arsenku galu - GaAs

23 Mikroskop skaningowy Phenom World - przykłady zastosowania A Liść Antybiotyk katalizator Mikrowłókno Odnóże komara Wełna mineralna koniec włosa katalizator

24 Mikroskop skaningowy DualBeam Quanta 3D FEG Kolumna elektronowa SEM/STEM Kolumna jonowa FIB GIS Pt Manipulator Omniprobe Dyfrakcja EBSD Analizator EDX Komora próbek

25 Mikroskop Quanta 3DFEG. Mikroanaliza rentgenowska SEM/EDS Widmo EDX Obraz SEM i mikroanaliza punktowa Element W% At % C O Na Mg Al Si K Ca Ti Fe Ni Cu Zn Total

26 Mikroskop Quanta 3D FEG. Mikroanaliza rentgenowska SEM/EDS obraz SEM C O Na Mg Al Si P S K Ca Ti Średni skład ilościowy Element W% At % C O Na Mg Al Si P S Cl K Ca Ti Cr Mn Fe Ni Zn Total Fe Ni Zn SEM+Zn Mapowanie chemiczne. Dystrybucja pierwiastków na powierzchni glinokrzemianu

27 Mikroskop skaningowy Quanta 3D FEG. Mikroanaliza EDS A Stop eutektyczny: Fe-Mn-C-B-Si-Ni-Cr. Mikroanaliza liniowa (line scan) Mikroanaliza punktowa

28 Mikroskop skaningowy Quanta 3D FEG - przykłady zastosowania A Adsorbent węglowy Bacterium E. coli Mech Lamela (FIB) Nektarnik Sztuczne łzy Święta B.N. (FIB) Pogromcy duchów logo (FIB)

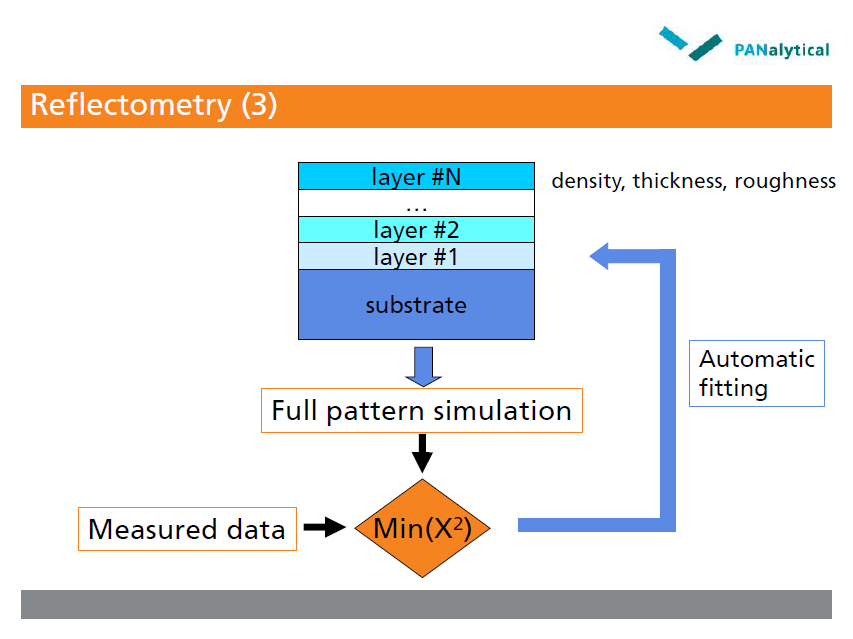

29 Dyfrakcja rentgenowska - reflektometria Reflektometria umożliwia nieniszczące pomiary gęstości, grubości i chropowatości warstw powierzchniowych. Oprogramowanie umożliwia automatyczną symulację kształtu i dopasowania krzywej pomiarowej A Pomiar grubości warstw Typowa Konfiguracja dyfraktometru

30 Dyfrakcja rentgenowska - reflektometria A umcs.lublin.pl

31 Dyfrakcja rentgenowska - reflektometria Kąt padania 0.deg głębokość penetracji 60 nm ok. Ni 00Å na Si A Kąt padania 0,6deg głębokość penetracji ok. 700Å 60 nm Ni 100 nm Au Źródło: Michał Leszczyński: Instytut Niskich temperatur PAN Typowe materiały: Amorficzne Polikrystaliczne warstwy epitaksjalne zakres pomiaru grubości: od 0,5nm do 1000 nm Zakres chropowatości: od 0,1 do ok 3 nm Zakres pomiary gęstości: wysoka gęstość warstw może uniemożliwiać pomiar przykrytych warstw wymagana duża różnica gęstości sąsiednich warstw umcs.lublin.pl

32 Dyfrakcja rentgenowska - metoda niskokątowego rozpraszania SAXS Pomiar wielkości cząstek TiO A Korekta krzywej rozpraszania Lampa Rozkład wielkości cząstek, R śr. = 48Å kolimator próbka detektor holder

33 Dyfrakcja rentgenowska - metoda niskokątowego rozpraszania SAXS SiO A Rozkład wielkości porów w próbkach krzemionki PMMA+SiO Rozmiar nanocząstek koloidalnych umcs.lublin.pl

34 Badania procesu redukcji katalizatora palladowego metodą dyfrakcji rentgenowskiej w komorze reakcyjnej XRK 900 (Anton Paar) Wielkość krystalitów PdZn obliczona na podstawie wyników redukcji wodorem w komorze reakcyjnej XRD z zależności Warrena - Scherrera Temperatura ( o C) Wielkość krystalitów PdZn (nm) , , , ,7 B1 B Katalizator palladowy. Proces in-situ redukcji wodorem w komorze do badań XRPD. źródło: Witold Zawadzki Zakład Technologii Chemicznej UMCS

35 Analiza fazowa ilościowa. Metoda Rietvelda Counts I Etap- analiza fazowa (baza ICCD PDF4+) A-p1 Rutile, syn 18.4 % Eskolaite, syn 9.4 % Zincite, syn 7. % Counts II Etap- dopasowanie dyfraktogramów A-p1 Rutile, syn 18.4 % Eskolaite, syn 9.4 % Zincite, syn 7. % Position [ Theta] (Copper (Cu)) Position [ Theta] (Copper (Cu)) Peak List Ti O; Cr O3; Zn O; No Ref. Code Score Compound Name Chemical Formula Mineral Name SemiQaunt [%] Titanium Ti O Rutile 18,4 Oxide Chromium Cr O 3 Eskolaite 9,4 Oxide Zinc Oxide Zn O Zincite 7,

36 Mikroskopia Sił Atomowych Wysokiej Rozdzielczości ScanAsyst-HR Większa szybkość skanowania została osiągnięta przez przeniesienie modulacji Peak Force Tapping z głównego skanera do dodatkowego piezo Z - skanera w holderze sondy skanującej oraz zwiększenie częstości modulacji. Takie rozwiązanie rozszerza pasmo sprzężenia zwrotnego Peak Force Tapping i umożliwia bardzo szybkie skanowanie nawet dużych obszarów bez utraty wysokiej rozdzielczości A holder ScanAsyst-HR Sonda (igła) ScanAsyst-Air-HR (Bruker) Tip radius: 10 +/- 5nm Freq: 130 +/- 30 khz k: 0.4 +/- 0. N/m Length: 60 µm * Centrum Nanomateriałów Funkcjonalnych - nowe możliwości badawcze * Lublin - 9.II.015

37 Mikroskopia Sił Atomowych Wysokiej Rozdzielczości ScanAsyst-HR Tapping 1Hz ~4.5 minut ScanAsyst-HR 10 Hz ~30 second * Centrum Nanomateriałów Funkcjonalnych - nowe możliwości badawcze * Lublin - 9.II.015

38 Mikroskopia Sił Atomowych Wysokiej Rozdzielczości ScanAsyst-HR bakterie E. coli JM 83. Zdjęcie wykonane metodą ScanAsyst-HR. Rozmiar skanu: 30 μm x 30 μm. Rozdzielczość obrazu: 1536x1536 pikseli. Częstotliwość skanowania: 0,5 Hz. Szybkość skanowania: 30 μm/s * Centrum Nanomateriałów Funkcjonalnych - nowe możliwości badawcze * Lublin - 9.II.015

39 Mikroskopia Sił Atomowych PeakForce QNM Membrana grafen Folia HDPE * Centrum Nanomateriałów Funkcjonalnych - nowe możliwości badawcze * Lublin - 9.II.015

40 Mikroskopia Sił Atomowych - mini Galeria * Centrum Nanomateriałów Funkcjonalnych - nowe możliwości badawcze * Lublin - 9.II.015

41 Mikroskop metalograficzny: Nikon Eclipse MA 00M * Centrum Nanomateriałów Funkcjonalnych - nowe możliwości badawcze * Lublin - 9.II.015

42 Mikroskop metalograficzny: Nikon Eclipse MA 00M Membrana grafen. Moduł EDF (Extended Depth of Field) * Centrum Nanomateriałów Funkcjonalnych - nowe możliwości badawcze * Lublin - 9.II.015

43 Profilometr optyczny Bruker-Veeco Contour-GT-K1 Płytka kalibracyjna Chropowatość Falistość Tekstura Profile Grubość warstw transparentnych * Centrum Nanomateriałów Funkcjonalnych - nowe możliwości badawcze * Lublin - 9.II.015

44 Analizator AutoChem II 90 (Micromeritics) do metod temperaturowo-programowanych wszystkie znane i stosowane dynamiczne techniki temperaturowo-programowane z udziałem gazów i par: TPD, TPR, TPO, TPReaction, itp. temperatura programowana od -100 o do 1100 o C (0,1-50 C/min.) układy dozowania gazów i par detektory: TCD oraz MS (Hiden HPR-0 Research Grade) programowanie eksperymentów, automatyczne sterowanie, kontrola oraz zbieranie i obróbka danych Informacje o: rozkładzie i sile miejsc aktywnych o różnej reaktywności i aktywności katalitycznej (heterogeniczność powierzchni) reaktywności ciał stałych w atmosferach redukujących, utleniających, innych gazów i par reaktywności depozytów węglowych utworzonych w reakcjach z udziałem związków organicznych na katalizatorach kierunku i intensywności przemian chemicznych chemisorbowanych reagentów i produktów przejściowych E. Mendyk. WKS. Lublin, 6-7 luty 01 r. kwasowości i zasadowości powierzchni ciał stałych (katalizatorów i adsorbentów) * Centrum Nanomateriałów Funkcjonalnych - nowe możliwości badawcze * Lublin - 9.II.015

45 Analizator AutoChem II 90 (Micromeritics) do metod temperaturowo-programowanych CO and CO desorbed (ppm) CO and CO desorbed (ppm) TPR TPD metanolu PdZn/ZnO ZnO TPO Co/ZrO CO CO KCo/ZrO CO CO Temperature ( o C) TPD tlenku węgla Temperature ( o C) * Centrum Nanomateriałów Funkcjonalnych - nowe możliwości badawcze * Lublin - 9.II.015

46 System aparaturowy do badań katalizatorów i reakcji katalitycznych metodami izotopowymi adaptowana wg naszego projektu jednostka PID Eng&Tech Microactivity Reference Catalytic Reactor spektrometr mas Hiden HPR-0 Research Grade, do 00 amu czterokanałowy mikrochromatograf Agilent 490-GC programowanie eksperymentów, automatyczne sterowanie i kontrola parametrów reakcji, automatyczne dozowanie on-line analizowanych próbek oraz zbieranie i obróbka danych Informacje o katalizatorach i reakcjach katalitycznych: liczba i różnorodność miejsc aktywnych na powierzchni pracujących katalizatorów i ich rzeczywista aktywność powierzchniowe stężenie przejściowych cząsteczek (species) prowadzących do produktów reakcji w jej stanie stacjonarnym czas życia reagentów, produktów i przejściowych species wymiana atomów pomiędzy reagentami z fazy gazowej i katalizatorem oraz związkami chemicznymi na jego powierzchni udział tlenu z sieci krystalicznej tlenkowych nanomateriałów katalitycznych w przemianach reagentów sekwencja przejściowych etapów reakcji na powierzchni nanomateriałów katalitycznych w jej stanie stacjonarnym * Centrum Nanomateriałów Funkcjonalnych - nowe możliwości badawcze * Lublin - 9.II.015

47 ZNORMALIZOWANE STĘŻENIE TLENU ZNORMALIZOWANE STĘŻENIE DWUTLENKU WĘGLA System aparaturowy do badań katalizatorów i reakcji katalitycznych metodami izotopowymi ZNORMALIZOWANE STĘŻENIE TLENU Powierzchniowe stężenie tlenu oraz dwutlenu węgla [µmol/g] Średni czas życia tlenu oraz dwutlenku węgla [s] powierzchnia katalizatora w stacjonarnym stanie reakcji utleniania metanu 1,0 0,8 0,6 0,4 0, Ar C 16 O 18 O C 18 O 435 o C C 16 O metoda SSITKA Steady State Isotopic Transient Kinetic Analysis 16 O CH 4 czas życia tlenu i dwutlenku węgla O 16 O 18 O C 16 O C 16 O 18 O Temperatura [ o C] 0, CZAS (sekundy) 1,0 0,8 0,6 0,4 Ar 16 O 18 O 0, 16 O 18 O 0, CZAS (sekundy) 18 O 1,0 0,8 0,6 0,4 0, Ar 16 O 18 O 435 o C 900 o C 16 O 18 O 0, CZAS (sekundy) stężenia 16 O, 16 O 18 O, C 16 O i C 16 O 18 O Temperatura [ o C] 16 O 16 O 18 O C 16 O C 16 O 18 O * Centrum Nanomateriałów Funkcjonalnych - nowe możliwości badawcze * Lublin - 9.II.015

48 katalityczne systemy reaktorowe (PID Eng&Tech) z chromatografami (Bruker, Agilent) dwa systemy PID Microactivity Reference Catalytic Reactor wymienne reaktory katalityczne z piecem rurowym do 950 o C układy niezależnego dozowania 6 gazów i par reakcyjnych termostat (hot-box) zapobiegający kondensacji trudno-lotnych surowców i produktów reakcji zestawy wielokanałowych chromatografów 450-GC i 430-GC oraz mikrochromatografów 490-GC programowanie procedur badawczych, zautomatyzowane sterowanie i kontrola parametrów reakcji, automatyczne dozowanie on-line analizowanych produktów oraz zbieranie i obróbka danych Do badań aktywności i selektywności heterogenicznych nanomateriałów katalitycznych w reakcjach chemicznych Kilka systemów reaktorowych zapewnia istotne przyspieszenie badań idealne do długotrwałych badań stabilności właściwości katalizatorów w czasie procesu chemicznego badanie różnych katalitycznych procesów chemicznych w tym samym czasie * Centrum Nanomateriałów Funkcjonalnych - nowe możliwości badawcze * Lublin - 9.II.015

49 Selektywność (%) Selektywność (%) Selektywność (%) Selektywność (%) Konwersja (%) katalityczne systemy reaktorowe (PID Eng&Tech) z chromatografami (Bruker, Agilent) Selektywność (%) Selektywność (%) Selektywność (%) Konwersja (%) Selektywność (%) Selektywność (%) Konwersja (%) reforming parowy etanolu optymalna temperatura H KCoCe/ZrO 1KCo/ZrO 1KCo/Ce 0.6 Zr 0.4 O 1KCo/Ce 0.75 Zr 0.5 O 1KCo/CeO CH 3 CHO Temperatura ( o C) Temperatura ( o C) CO (CH 3 ) CO 90 EtOH KCo/ZrO H O Temperatura ( o C) Temperatura Czas reakcji ( o C) (h) CO CH H CO KCo/ZrO CH 0 CO 3 CHO (CH 3) CO CH Temperatura ( o C) Temperatura ( o C) Czas reakcji (h) EtOH H O KCo/ZrO Czas reakcji (h) CO stabilność właściwości katalizatorów reforming parowy metanolu H CO Czas reakcji (h) reforming parowy etanolu KCo/ZrO CH CH 3 CHO (CH 3) CO EtOH H O KCo/CeO Czas reakcji (h) CO CH 4 H CO CH 3 CHO KCo/CeO Czas reakcji (h) * Centrum Nanomateriałów Funkcjonalnych - nowe możliwości badawcze * Lublin - 9.II.015

50 System analizatora termograwimetrycznego DynTHERM MP-ST (Rubotherm) gaz korozyjny waga oddzielona od przepływowej części reaktorowej, zakres zmian masy 0-10 g, rozdzielczość 1 μg, automatyczna korekcja zera wagi ciśnienie od próżni 0 mbar do 40 bar temperatura od RT do 1100 o C (izotermicznie lub programowane zmiany temperatury) układy dozowania gazów i par (pod niskim i wysokim ciśnieniem) spektrometr masowy do analizy produktów reakcji chemicznych programowanie eksperymentów, automatyczne sterowanie i kontrola parametrów reakcji oraz zbieranie i obróbka danych Do badań in-situ zjawisk, którym towarzyszą zmiany masy, np. tworzenie depozytów węglowych na nanomateriałach katalitycznych w reakcjach chemicznych utlenianie, korozja, redukcja i rozkład materiałów zjawiska sorpcyjne w realnych, złożonych atmosferach i warunkach reakcyjnych (temperaturze, ciśnieniu i przepływie gazów i par) z jednoczesną informacją o zmianie składu fazy gazowej i lotnych produktach reakcji chemicznych * Centrum Nanomateriałów Funkcjonalnych - nowe możliwości badawcze * Lublin - 9.II.015

51 asy (%) Zmiana masy (%) Zmiana masy (%) Zmiana masy (%) Zmiana masy (%) Zmiana masy (%) Differential weight change Catalyst weight change (%) Zmiana masy (%) Temperature ( o C) Zmiana masy (%) Zmiana masy (%) Zmiana masy (%) Zmiana masy (%) Zmiana masy (%) Zmiana masy (%) Zmiana masy (%) Zmiana masy (%) Zmiana masy (%) System analizatora termograwimetrycznego DynTHERM MP-ST o C o C (Rubotherm) KCo/Ce 50 KCo/CeO 0.75 Zr 0.5 O 50 H 40 H O/EtOH 4/1 O/EtOH 4/1 40 H H temperatura początku 30 O/EtOH 9/1 O/EtOH 9/1 30 H H 0 O/EtOH 1/1 O/EtOH 1/1 0 zawęglania reforming 10 parowy etanolu zawęglanie 10 katalizatorów Czas (min) 0 Czas (min) Czas 195 (min) najmniejszy nadmiar Czas (h) pary wodnej bez zawęglania Czas katalizatora (h) 135 KCo/CeO 135 KCo/Ce 0.75 Zr 0.5 O o C C o C C 10 1KCo/CeO KCo/Ce 0.75 Zr 0.5 O 10 1KCo/Ce 0.75 Zr 0.5 O KCo/ZrO 10 1KCo/Ce 0.75 Zr 0.5 O 105 Co/CeO 105 Co/Ce 0.75 Zr 0.5 O H 105 Co/Ce 0.75 Zr 0.5 O O/EtOH 4/1 90 H O/EtOH = 4/1 mol/mol KCo/Ce Zr 0.4 O 70 H O/EtOH 9/ H KCo/CeO O/EtOH 4/ H O/EtOH 1/1 KCo/Ce 0.75 Zr 0.5 O 50 H H O/EtOH O/EtOH 9/ H 4/1 O/EtOH 4/1 40 H H 30 O/EtOH O/EtOH 1/ H 9/1 O/EtOH 9/ H H O/EtOH 1/1 O/EtOH 1/ Temperatura Temperatura ( o C) o C) Temperatura ( o C) Czas (h) (h) Czas (h) (h) Czas Czas (min) (min) 100 Czas (min) 40 o C C 40 o C KCo/ZrO KCo/Ce KCo/ZrO 0.6 Zr 0.4 O KCo/ZrO rozkład H O/EtOH 4/ DTG KCo/Ce 1KCo/ZrO 0.6 Zr 0.4 O 10 1KCo/ZrO (kalcynacja) KCo/Ce 0.6 Zr 0.4 O 70 H O/EtOH 9/ Co/Ce Co/ZrO 0.6 Zr 0.4 O 105 Co/ZrO H O/EtOH 4/1 60 H O/EtOH 1/1 Fumarates KCoCe/ZrO 400 prekursorów 70 CoMn (1:1) 90 H O/EtOH H O/EtOH 9/1 50 H O/EtOH 4/1 H CoMn (1:) 4/1 mol/mol O/EtOH 1/1 40 CoMn (1:9) H katalizatorów 30 O/EtOH 9/ H TG O/EtOH 1/ reformingu parowego C o C etanolu 100 C Czas (h) Czas (h) Czas (h) o C Temperatura ( o C) Time (min) Czas (min) Temperatura ( o C) Temperatura ( o C) Czas (min) oce/zro * Centrum Nanomateriałów Funkcjonalnych - nowe możliwości badawcze * Lublin - 9.II.015 KCoCe/ZrO

52 Dziękuję za uwagę A System do badań aktywności i selektywności katalizatorów mikroskopy optyczne Dyfraktometr XRPD Spektrometr FTIR/Raman Mikroskop AFM chemisorpcja Spektrometr XRF Analizator adsorpcji mikroskop Ramana XPS, AES, UPS, ISS TPR, TPD, TPO, MS Spektrometr FT NMR

II Oś priorytetowa Infrastruktura sfery B + R. Działanie 2.1 Rozwój ośrodków o wysokim potencjale badawczym

II Oś priorytetowa Infrastruktura sfery B + R. Działanie 2.1 Rozwój ośrodków o wysokim potencjale badawczym II Oś priorytetowa Infrastruktura sfery B + R Działanie 2.1 Rozwój ośrodków o wysokim potencjale badawczym Opracowanie wniosku konkursowego Andrzej Machocki Ewaryst Mendyk Beata Stasińska Biuro Doradcze

Bardziej szczegółowo

LABORATORIUM ANALITYCZNEJ MIKROSKOPII ELEKTRONOWEJ (L - 2)

LABORATORIUM ANALITYCZNEJ MIKROSKOPII ELEKTRONOWEJ (L - 2) LABORATORIUM ANALITYCZNEJ MIKROSKOPII ELEKTRONOWEJ (L - 2) Posiadane uprawnienia: ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO NR AB 120 wydany przez Polskie Centrum Akredytacji Wydanie nr 5 z 18 lipca 2007

Bardziej szczegółowo

h λ= mv h - stała Plancka (4.14x10-15 ev s)

h λ= mv h - stała Plancka (4.14x10-15 ev s) Twórcy podstaw optyki elektronowej: De Broglie LV. 1924 hipoteza: każde ciało poruszające się ma przyporządkowaną falę a jej długość jest ilorazem stałej Plancka i pędu. Elektrony powinny więc mieć naturę

Bardziej szczegółowo

Badania wybranych nanostruktur SnO 2 w aspekcie zastosowań sensorowych

Badania wybranych nanostruktur SnO 2 w aspekcie zastosowań sensorowych Badania wybranych nanostruktur SnO 2 w aspekcie zastosowań sensorowych Monika KWOKA, Jacek SZUBER Instytut Elektroniki Politechnika Śląska Gliwice PLAN PREZENTACJI 1. Podsumowanie dotychczasowych prac:

Bardziej szczegółowo

SPECYFIKACJA TECHNICZNA ZESTAWU DO ANALIZY TERMOGRAWIMETRYCZNEJ TG-FITR-GCMS ZAŁĄCZNIK NR 1 DO ZAPYTANIA OFERTOWEGO

SPECYFIKACJA TECHNICZNA ZESTAWU DO ANALIZY TERMOGRAWIMETRYCZNEJ TG-FITR-GCMS ZAŁĄCZNIK NR 1 DO ZAPYTANIA OFERTOWEGO SPECYFIKACJA TECHNICZNA ZESTAWU DO ANALIZY TERMOGRAWIMETRYCZNEJ TG-FITR-GCMS ZAŁĄCZNIK NR 1 DO ZAPYTANIA OFERTOWEGO NR 113/TZ/IM/2013 Zestaw ma umożliwiać analizę termiczną próbki w symultanicznym układzie

Bardziej szczegółowo

METODY PRZYGOTOWANIA PRÓBEK DO POMIARU STOSUNKÓW IZOTOPOWYCH PIERWIASTKÓW LEKKICH. Spektrometry IRMS akceptują tylko próbki w postaci gazowej!

METODY PRZYGOTOWANIA PRÓBEK DO POMIARU STOSUNKÓW IZOTOPOWYCH PIERWIASTKÓW LEKKICH. Spektrometry IRMS akceptują tylko próbki w postaci gazowej! METODY PRZYGOTOWANIA PRÓBEK DO POMIARU STOSUNKÓW IZOTOPOWYCH PIERWIASTKÓW LEKKICH Spektrometry IRMS akceptują tylko próbki w postaci gazowej! Stąd konieczność opracowania metod przeprowadzania próbek innych

Bardziej szczegółowo

Laboratorium Badania Materiałów Inżynierskich i Biomedycznych

Laboratorium Badania Materiałów Inżynierskich i Biomedycznych Wydział Mechaniczny Technologiczny Politechnika Śląska Laboratorium Badania Materiałów Inżynierskich i Biomedycznych Instytut Materiałów Inżynierskich i Biomedycznych 1 Projekt MERFLENG... W 2012 roku

Bardziej szczegółowo

OFERTA TEMATÓW PROJEKTÓW DYPLOMOWYCH (MAGISTERSKICH) do zrealizowania w Katedrze INŻYNIERII CHEMICZNEJ I PROCESOWEJ

OFERTA TEMATÓW PROJEKTÓW DYPLOMOWYCH (MAGISTERSKICH) do zrealizowania w Katedrze INŻYNIERII CHEMICZNEJ I PROCESOWEJ OFERTA TEMATÓW PROJEKTÓW DYPLOMOWYCH (MAGISTERSKICH) do zrealizowania w Katedrze INŻYNIERII CHEMICZNEJ I PROCESOWEJ Badania kinetyki utleniania wybranych grup związków organicznych podczas procesów oczyszczania

Bardziej szczegółowo

WyŜsza Szkoła InŜynierii Dentystycznej im. prof. Meissnera

WyŜsza Szkoła InŜynierii Dentystycznej im. prof. Meissnera WyŜsza Szkoła InŜynierii Dentystycznej im. prof. Meissnera ANALIZA POŁĄCZENIA WARSTW CERAMICZNYCH Z PODBUDOWĄ METALOWĄ Promotor: Prof. zw. dr hab. n. tech. MACIEJ HAJDUGA Tadeusz Zdziech CEL PRACY Celem

Bardziej szczegółowo

Grafen materiał XXI wieku!?

Grafen materiał XXI wieku!? Grafen materiał XXI wieku!? Badania grafenu w aspekcie jego zastosowań w sensoryce i metrologii Tadeusz Pustelny Plan prezentacji: 1. Wybrane właściwości fizyczne grafenu 2. Grafen materiał 21-go wieku?

Bardziej szczegółowo

Forum BIZNES- NAUKA Obserwatorium. Kliknij, aby edytować styl wzorca podtytułu. NANO jako droga do innowacji

Forum BIZNES- NAUKA Obserwatorium. Kliknij, aby edytować styl wzorca podtytułu. NANO jako droga do innowacji Forum BIZNES- NAUKA Obserwatorium Kliknij, aby edytować styl wzorca podtytułu NANO jako droga do innowacji Uniwersytet Śląski w Katowicach Oferta dla partnerów biznesowych Potencjał badawczy Założony w

Bardziej szczegółowo

Pozyskiwanie wodoru na nanostrukturalnych katalizatorach opartych o tlenki żelaza

Pozyskiwanie wodoru na nanostrukturalnych katalizatorach opartych o tlenki żelaza IKiP P Pozyskiwanie wodoru na nanostrukturalnych katalizatorach opartych o tlenki żelaza. Węgrzynowicz, M. ćwieja, P. Michorczyk, Z. damczyk Projektu nr PIG.01.01.02-12-028/09 unkcjonalne nano i mikrocząstki

Bardziej szczegółowo

MIKROSKOPIA ELEKTRONOWA. Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego

MIKROSKOPIA ELEKTRONOWA. Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego MIKROSKOPIA ELEKTRONOWA Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego Tło historyczne Pod koniec XIX wieku stosowanie mikroskopów świetlnych w naukach

Bardziej szczegółowo

Promotor: prof. nadzw. dr hab. Jerzy Ratajski. Jarosław Rochowicz. Wydział Mechaniczny Politechnika Koszalińska

Promotor: prof. nadzw. dr hab. Jerzy Ratajski. Jarosław Rochowicz. Wydział Mechaniczny Politechnika Koszalińska Promotor: prof. nadzw. dr hab. Jerzy Ratajski Jarosław Rochowicz Wydział Mechaniczny Politechnika Koszalińska Praca magisterska Wpływ napięcia podłoża na właściwości mechaniczne powłok CrCN nanoszonych

Bardziej szczegółowo

Projekty realizowane w ramach Programu Operacyjnego Rozwój j Polski Wschodniej

Projekty realizowane w ramach Programu Operacyjnego Rozwój j Polski Wschodniej Projekty realizowane w ramach Programu Operacyjnego Rozwój j Polski Wschodniej dr inż. Cezary Możeński prof. nadzw. Projekty PO RPW Wyposażenie Laboratorium Wysokich Ciśnień w nowoczesną infrastrukturę

Bardziej szczegółowo

Mikroskopia skaningowa tunelowa i siłowa

Mikroskopia skaningowa tunelowa i siłowa Zakład Fizyki Magnetyków Uniwersytet w Białymstoku Instytut Fizyki Doświadczalnej Lipowa 41, 15-424 Białystok Tel: (85) 7457228 http://physics.uwb.edu.pl/zfmag Mikroskopia skaningowa tunelowa i siłowa

Bardziej szczegółowo

ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 950

ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 950 ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 950 wydany przez POLSKIE CENTRUM AKREDYTACJI 01382 Warszawa, ul. Szczotkarska 42 Wydanie nr 3, Data wydania: 5 maja 2011 r. Nazwa i adres INSTYTUT PODSTAW

Bardziej szczegółowo

Laboratorium Materiałów Zol-Żelowych i Nanotechnologii Dolnośląskiego Centrum Zaawansowanych Technologii

Laboratorium Materiałów Zol-Żelowych i Nanotechnologii Dolnośląskiego Centrum Zaawansowanych Technologii Laboratorium Materiałów Zol-Żelowych i Nanotechnologii Dolnośląskiego Centrum Zaawansowanych Technologii Wydział Mechaniczny, Instytut Materiałoznawstwa i Mechaniki Technicznej Politechnika Wrocławska,

Bardziej szczegółowo

Wykład 12 V = 4 km/s E 0 =.08 e V e = = 1 Å

Wykład 12 V = 4 km/s E 0 =.08 e V e  = = 1 Å Wykład 12 Fale materii: elektrony, neutrony, lekkie atomy Neutrony generowane w reaktorze są spowalniane w wyniku zderzeń z moderatorem (grafitem) do V = 4 km/s, co odpowiada energii E=0.08 ev a energia

Bardziej szczegółowo

CENNIK USŁUG ANALITYCZNYCH

CENNIK USŁUG ANALITYCZNYCH CENNIK USŁUG ANALITYCZNYCH I DZIAŁ KONTROLI JAKOŚCI WYKAZ CZYNNOŚCI Cena netto (PLN) Analiza kwasu siarkowego Przygotowanie próby, rejestracja, uśrednianie, wyrównanie temperatury 9,00 Oznaczenie zawartości

Bardziej szczegółowo

Frialit -Degussit Ceramika tlenkowa Rurki z precyzyjnej ceramiki technicznej do analiz termograwimetrycznych

Frialit -Degussit Ceramika tlenkowa Rurki z precyzyjnej ceramiki technicznej do analiz termograwimetrycznych Frialit -Degussit Ceramika tlenkowa Rurki z precyzyjnej ceramiki technicznej do analiz termograwimetrycznych Zastosowanie: Pomiary w ekstremalnych warunkach Materiał: Tlenek glinu (Al2O3) DEGUSSIT AL23

Bardziej szczegółowo

Struktura, właściwości i metody badań materiałów otrzymanych elektrolitycznie

Struktura, właściwości i metody badań materiałów otrzymanych elektrolitycznie Struktura, właściwości i metody badań materiałów otrzymanych elektrolitycznie Pamięci naszych Rodziców Autorzy NR 117 Eugeniusz Łągiewka, Antoni Budniok Struktura, właściwości i metody badań materiałów

Bardziej szczegółowo

Instytut Wysokich Ciśnień PAN Laboratorium Nanostruktur dla Fotoniki i Nanomedycyny

Instytut Wysokich Ciśnień PAN Laboratorium Nanostruktur dla Fotoniki i Nanomedycyny Centrum Badań Przedklinicznych - CePT Instytut Wysokich Ciśnień PAN Laboratorium Nanostruktur dla Fotoniki i Nanomedycyny Naszą specjalnością i pasją są syntezy nanocząstek (kryształków o rozmiarach 5

Bardziej szczegółowo

Inkluzje Protodikraneurini trib. nov.. (Hemiptera: Cicadellidae) w bursztynie bałtyckim i ich badania w technice SEM

Inkluzje Protodikraneurini trib. nov.. (Hemiptera: Cicadellidae) w bursztynie bałtyckim i ich badania w technice SEM Muzeum i Instytut Zoologii Polska Akademia Nauk Akademia im. Jana DługoszaD ugosza Inkluzje Protodikraneurini trib. nov.. (Hemiptera: Cicadellidae) w bursztynie bałtyckim i ich badania w technice SEM Magdalena

Bardziej szczegółowo

Instytut Chemii Ogólnej i Ekologicznej

Instytut Chemii Ogólnej i Ekologicznej Instytut Chemii Ogólnej i Ekologicznej Dyrekcja Instytutu Dyrektor Instytutu Chemii Ogólnej i Ekologicznej prof. dr. hab. inż. Jacek Rynkowski e-mail: jacek.rynkowski@p.lodz.pl tel. 42 631-31-31, 631-31-17

Bardziej szczegółowo

Targi POL-EKO-SYSTEM. Strefa RIPOK NANOODPADY JAKO NOWY RODZAJ ODPADÓW ZAGRAŻAJĄCYCH ŚRODOWISKU

Targi POL-EKO-SYSTEM. Strefa RIPOK NANOODPADY JAKO NOWY RODZAJ ODPADÓW ZAGRAŻAJĄCYCH ŚRODOWISKU NANOODPADY JAKO NOWY RODZAJ ODPADÓW ZAGRAŻAJĄCYCH ŚRODOWISKU Beata B. Kłopotek Departament Gospodarki Odpadami Poznań, dnia 28 października 2015 r. Zakres prezentacji 1. Nanomateriały definicja, zastosowania,

Bardziej szczegółowo

Leon Murawski, Katedra Fizyki Ciała Stałego Wydział Fizyki Technicznej i Matematyki Stosowanej

Leon Murawski, Katedra Fizyki Ciała Stałego Wydział Fizyki Technicznej i Matematyki Stosowanej Nanomateriałów Leon Murawski, Katedra Fizyki Ciała Stałego Wydział Fizyki Technicznej i Matematyki Stosowanej POLITECHNIKA GDAŃSKA Centrum Zawansowanych Technologii Pomorze ul. Al. Zwycięstwa 27 80-233

Bardziej szczegółowo

1. Od czego i w jaki sposób zależy szybkość reakcji chemicznej?

1. Od czego i w jaki sposób zależy szybkość reakcji chemicznej? Tematy opisowe 1. Od czego i w jaki sposób zależy szybkość reakcji chemicznej? 2. Omów pomiar potencjału na granicy faz elektroda/roztwór elektrolitu. Podaj przykład, omów skale potencjału i elektrody

Bardziej szczegółowo

ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 342

ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 342 ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 342 wydany przez POLSKIE CENTRUM AKREDYTACJI 01-382 Warszawa ul. Szczotkarska 42 Wydanie nr 13, Data wydania: 22 kwietnia 2015 r. Nazwa i adres INSTYTUT

Bardziej szczegółowo

CHEMIA I TECHNOLOGIA KOSMETYKÓW CHARAKTERYSTYKA SPECJALNOŚCI

CHEMIA I TECHNOLOGIA KOSMETYKÓW CHARAKTERYSTYKA SPECJALNOŚCI CHEMIA I TECHNOLOGIA KOSMETYKÓW CHARAKTERYSTYKA SPECJALNOŚCI Podstawy biotechnologii Chemia koloidów Fizykochemia emulsji Chemia surowców kosmetycznych Surowce naturalne stosowane w produktach kosmetycznych

Bardziej szczegółowo

Prezentacja aparatury zakupionej przez IKiFP. Mikroskopy LEEM i PEEM

Prezentacja aparatury zakupionej przez IKiFP. Mikroskopy LEEM i PEEM Prezentacja aparatury zakupionej przez IKiFP Mikroskopy LEEM i PEEM Cechy ogólne mikroskopów do badania powierzchni; czułość Å - nm szeroka gama kontrastów topograficzny strukturalny chemiczny magnetyczny

Bardziej szczegółowo

2. Metody, których podstawą są widma atomowe 32

2. Metody, których podstawą są widma atomowe 32 Spis treści 5 Spis treści Przedmowa do wydania czwartego 11 Przedmowa do wydania trzeciego 13 1. Wiadomości ogólne z metod spektroskopowych 15 1.1. Podstawowe wielkości metod spektroskopowych 15 1.2. Rola

Bardziej szczegółowo

AFM. Mikroskopia sił atomowych

AFM. Mikroskopia sił atomowych AFM Mikroskopia sił atomowych Siły van der Waalsa F(r) V ( r) = c 1 r 1 12 c 2 r 1 6 Siły van der Waalsa Mod kontaktowy Tryby pracy AFM związane z zależnością oddziaływania próbka ostrze od odległości

Bardziej szczegółowo

Laboratorium badań materiałowych i technologicznych. dr inż. Tomasz Kurzynowski

Laboratorium badań materiałowych i technologicznych. dr inż. Tomasz Kurzynowski Laboratorium badań materiałowych i technologicznych dr inż. Tomasz Kurzynowski Agenda Oferta badawcza Wyposażenie laboratorium Przykłady realizowanych badań Opracowanie i rozwój nowych materiałów Zastosowanie

Bardziej szczegółowo

Laboratorium Utylizacji Odpadów (Laboratorium Badawcze Biologiczno Chemiczne)

Laboratorium Utylizacji Odpadów (Laboratorium Badawcze Biologiczno Chemiczne) Laboratorium Utylizacji Odpadów (Laboratorium Badawcze Biologiczno Chemiczne) mgr inż. Maria Sadowska mgr Katarzyna Furmanek mgr inż. Marcin Młodawski Laboratorium prowadzi prace badawcze w zakresie: Utylizacji

Bardziej szczegółowo

ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 097

ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 097 ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 097 wydany przez POLSKIE CENTRUM AKREDYTACJI 01-382 Warszawa, ul. Szczotkarska 42 Wydanie nr 14 Data wydania: 5 lutego 2016 r. AB 097 Kod identyfikacji

Bardziej szczegółowo

PRACOWNIA MIKROSKOPII

PRACOWNIA MIKROSKOPII 1. Kierownik Pracowni: Dr hab. Andrzej Wojtczak, prof. UMK 2. Wykonujący badania: Mgr Grzegorz Trykowski 3. Adres: Uniwersytet Mikołaja Kopernika Wydział Chemii Pracownia Analiz Instrumentalnych ul. Gagarina

Bardziej szczegółowo

OPIS PRZEDMIOTU ZAMÓWIENIA

OPIS PRZEDMIOTU ZAMÓWIENIA Załącznik nr 2 do SIWZ OPIS PRZEDMIOTU ZAMÓWIENIA Zadanie nr 1 pn.: Dostawa i instalacja fabrycznie nowego (nieużywanego) Profilometru mechanicznego wraz z przeszkoleniem Personelu Zamawiającego Przedmiotem

Bardziej szczegółowo

ZESZYTY NAUKOWE INSTYTUTU POJAZDÓW 1(87)/2012

ZESZYTY NAUKOWE INSTYTUTU POJAZDÓW 1(87)/2012 ZESZYTY NAUKOWE INSTYTUTU POJAZDÓW 1(87)/2012 Wojciech Kamela 1 Stanisław Kruczyński 2 PORÓWNANIE WŁAŚCIWOŚCI KATALITYCZNYCH TLENKOWYCH I PLATYNOWYCH REAKTORÓW SYSTEMU NH 3 -SCR l. Wstęp Największy problem

Bardziej szczegółowo

SZYBKOŚĆ REAKCJI CHEMICZNYCH. RÓWNOWAGA CHEMICZNA

SZYBKOŚĆ REAKCJI CHEMICZNYCH. RÓWNOWAGA CHEMICZNA SZYBKOŚĆ REAKCJI CHEMICZNYCH. RÓWNOWAGA CHEMICZNA Zadania dla studentów ze skryptu,,obliczenia z chemii ogólnej Wydawnictwa Uniwersytetu Gdańskiego 1. Reakcja między substancjami A i B zachodzi według

Bardziej szczegółowo

MODYFIKACJA SPECYFIKACJI ISTOTNYCH WARUNKÓW ZAMÓWIENIA

MODYFIKACJA SPECYFIKACJI ISTOTNYCH WARUNKÓW ZAMÓWIENIA Znak postępowania: CEZAMAT/ZP01/2013 Warszawa, dnia 10.07.2013 r. L. dz. CEZ-170-13 MODYFIKACJA SPECYFIKACJI ISTOTNYCH WARUNKÓW ZAMÓWIENIA Dotyczy postępowania prowadzonego w trybie przetargu nieograniczonego

Bardziej szczegółowo

Test diagnostyczny. Dorota Lewandowska, Lidia Wasyłyszyn, Anna Warchoł. Część A (0 5) Standard I

Test diagnostyczny. Dorota Lewandowska, Lidia Wasyłyszyn, Anna Warchoł. Część A (0 5) Standard I strona 1/9 Test diagnostyczny Dorota Lewandowska, Lidia Wasyłyszyn, Anna Warchoł Część A (0 5) Standard I 1. Przemianą chemiczną nie jest: A. mętnienie wody wapiennej B. odbarwianie wody bromowej C. dekantacja

Bardziej szczegółowo

Opis przedmiotu zamówienia

Opis przedmiotu zamówienia ZP/UR/169/2012 Zał. nr 1a do siwz Opis przedmiotu zamówienia A. Spektrometr ramanowski z mikroskopem optycznym: 1) Spektrometr ramanowski posiadający podwójny tor detekcyjny, wyposażony w chłodzony termoelektrycznie

Bardziej szczegółowo

Badanie utleniania kwasu mrówkowego na stopach trójskładnikowych Pt-Rh-Pd

Badanie utleniania kwasu mrówkowego na stopach trójskładnikowych Pt-Rh-Pd Badanie utleniania kwasu mrówkowego na stopach trójskładnikowych Pt-Rh-Pd Kamil Wróbel Pracownia Elektrochemicznych Źródeł Energii Kierownik pracy: prof. dr hab. A. Czerwiński Opiekun pracy: dr M. Chotkowski

Bardziej szczegółowo

CHEMIA klasa 1 Wymagania programowe na poszczególne oceny do Programu nauczania chemii w gimnazjum. Chemia Nowej Ery.

CHEMIA klasa 1 Wymagania programowe na poszczególne oceny do Programu nauczania chemii w gimnazjum. Chemia Nowej Ery. CHEMIA klasa 1 Wymagania programowe na poszczególne oceny do Programu nauczania chemii w gimnazjum. Chemia Nowej Ery. Dział - Substancje i ich przemiany WYMAGANIA PODSTAWOWE stosuje zasady bezpieczeństwa

Bardziej szczegółowo

ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 274

ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 274 ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 274 wydany przez POLSKIE CENTRUM AKREDYTACJI 01-382 Warszawa, ul. Szczotkarska 42 Wydanie nr 12 Data wydania: 10 grudnia 2015 r. Nazwa i adres INSTYTUT

Bardziej szczegółowo

ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 687

ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 687 ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 687 wydany przez POLSKIE CENTRUM AKREDYTACJI 01-382 Warszawa, ul. Szczotkarska 42 Wydanie nr 10, Data wydania: 23 marca 2015 r. Nazwa i adres FERROCARBO

Bardziej szczegółowo

Naukowo-badawcze Laboratorium Międzyuczelnianego w Stalowej Woli. Jakub Nowak

Naukowo-badawcze Laboratorium Międzyuczelnianego w Stalowej Woli. Jakub Nowak 1 Naukowo-badawcze Laboratorium Międzyuczelnianego w Stalowej Woli Jakub Nowak Stalowa Wola 13-12-2013 2 Laboratorium zaawansowanych technik laserowych Naukowobadawcze Laboratorium Międzyuczelniane w Stalowej

Bardziej szczegółowo

Zadanie 2. (1 pkt) Uzupełnij tabelę, wpisując wzory sumaryczne tlenków w odpowiednie kolumny. CrO CO 2 Fe 2 O 3 BaO SO 3 NO Cu 2 O

Zadanie 2. (1 pkt) Uzupełnij tabelę, wpisując wzory sumaryczne tlenków w odpowiednie kolumny. CrO CO 2 Fe 2 O 3 BaO SO 3 NO Cu 2 O Test maturalny Chemia ogólna i nieorganiczna Zadanie 1. (1 pkt) Uzupełnij zdania. Pierwiastek chemiczny o liczbie atomowej 16 znajduje się w.... grupie i. okresie układu okresowego pierwiastków chemicznych,

Bardziej szczegółowo

1. Podstawowe prawa i pojęcia chemiczne

1. Podstawowe prawa i pojęcia chemiczne 1. PODSTAWOWE PRAWA I POJĘCIA CHEMICZNE 5 1. Podstawowe prawa i pojęcia chemiczne 1.1. Wyraź w gramach masę: a. jednego atomu żelaza, b. jednej cząsteczki kwasu siarkowego. Odp. 9,3 10 23 g; 1,6 10 22

Bardziej szczegółowo

FORMULARZ WYMAGANYCH WARUNKÓW TECHNICZNYCH

FORMULARZ WYMAGANYCH WARUNKÓW TECHNICZNYCH Załącznik Nr 2 WYMAGANIA BEZWZGLĘDNE: FORMULARZ WYMAGANYCH WARUNKÓW TECHNICZNYCH Przedmiotem zamówienia jest dostawa i instalacja fabrycznie nowego skaningowego mikroskopu elektronowego (SEM) ze zintegrowanym

Bardziej szczegółowo

labmat.prz.edu.pl LABORATORIUM BADAŃ MATERIAŁÓW DLA PRZEMYSŁU LOTNICZEGO Politechnika Rzeszowska ul. W. Pola 2, 35-959 Rzeszów

labmat.prz.edu.pl LABORATORIUM BADAŃ MATERIAŁÓW DLA PRZEMYSŁU LOTNICZEGO Politechnika Rzeszowska ul. W. Pola 2, 35-959 Rzeszów labmat.prz.edu.pl LABORATORIUM BADAŃ MATERIAŁÓW DLA PRZEMYSŁU LOTNICZEGO Politechnika Rzeszowska ul. W. Pola 2, 35-959 Rzeszów Tel.: (17) 854 47 91 Fax: (17) 854 48 32 E-mail: jansien@prz.edu.pl Projekt

Bardziej szczegółowo

Fizyka, technologia oraz modelowanie wzrostu kryształów Dyfrakcja i Reflektometria Rentgenowska

Fizyka, technologia oraz modelowanie wzrostu kryształów Dyfrakcja i Reflektometria Rentgenowska Fizyka, technologia oraz modelowanie wzrostu kryształów Dyfrakcja i Reflektometria Rentgenowska Michał Leszczyński Stanisław Krukowski i Michał Leszczyński Instytut Wysokich Ciśnień PAN 01-142 Warszawa,

Bardziej szczegółowo

Katedra Fizyki Ciała Stałego Uniwersytetu Łódzkiego. Ćwiczenie 8 Mikroanalizator rentgenowski EDX w badaniach składu chemicznego ciał stałych

Katedra Fizyki Ciała Stałego Uniwersytetu Łódzkiego. Ćwiczenie 8 Mikroanalizator rentgenowski EDX w badaniach składu chemicznego ciał stałych Katedra Fizyki Ciała Stałego Uniwersytetu Łódzkiego Ćwiczenie 8 Mikroanalizator rentgenowski EDX w badaniach składu chemicznego ciał stałych Cel ćwiczenia: Celem ćwiczenia jest wykorzystanie promieniowania

Bardziej szczegółowo

PARAMETRY TECHNICZNE I WARUNKI BEZWZGLĘDNIE WYMAGANE

PARAMETRY TECHNICZNE I WARUNKI BEZWZGLĘDNIE WYMAGANE PARAMETRY TECHNICZNE I WARUNKI BEZWZGLĘDNIE WYMAGANE Kwadrupolowy spektrometr mas z plazmą indukcyjnie sprzężoną ICP-MS z wyposażeniem i oprogramowaniem model/typ.... *; producent.....*; rok produkcji

Bardziej szczegółowo

I. Wstęp teoretyczny. Ćwiczenie: Mikroskopia sił atomowych (AFM) Prowadzący: Michał Sarna (sarna@novel.ftj.agh.edu.pl) 1.

I. Wstęp teoretyczny. Ćwiczenie: Mikroskopia sił atomowych (AFM) Prowadzący: Michał Sarna (sarna@novel.ftj.agh.edu.pl) 1. Ćwiczenie: Mikroskopia sił atomowych (AFM) Prowadzący: Michał Sarna (sarna@novel.ftj.agh.edu.pl) I. Wstęp teoretyczny 1. Wprowadzenie Mikroskop sił atomowych AFM (ang. Atomic Force Microscope) jest jednym

Bardziej szczegółowo

ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 950

ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 950 ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 950 wydany przez POLSKIE CENTRUM AKREDYTACJI 01382 Warszawa, ul. Szczotkarska 42 Wydanie nr 5, Data wydania: 21 września 2012 r. Nazwa i adres INSTYTUT

Bardziej szczegółowo

Laboratorium Mikroskopii Elektronowej

Laboratorium Mikroskopii Elektronowej Laboratorium Mikroskopii Elektronowej Laboratorium ma na wyposażeniu następujące narzędzia analityczne: spektroskop fotoelektronów XPS ESCALAB 250Xi firmy ThermoScience; umożliwiający pomiary w trybach

Bardziej szczegółowo

PL 198188 B1. Instytut Chemii Przemysłowej im.prof.ignacego Mościckiego,Warszawa,PL 03.04.2006 BUP 07/06

PL 198188 B1. Instytut Chemii Przemysłowej im.prof.ignacego Mościckiego,Warszawa,PL 03.04.2006 BUP 07/06 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 198188 (13) B1 (21) Numer zgłoszenia: 370289 (51) Int.Cl. C01B 33/00 (2006.01) C01B 33/18 (2006.01) Urząd Patentowy Rzeczypospolitej Polskiej (22)

Bardziej szczegółowo

Materiałoznawstwo optyczne CERAMIKA OPTYCZNA

Materiałoznawstwo optyczne CERAMIKA OPTYCZNA Materiałoznawstwo optyczne CERAMIKA OPTYCZNA Szkło optyczne i fotoniczne, A. Szwedowski, R. Romaniuk, WNT, 2009 POLIKRYSZTAŁY - ciała stałe o drobnoziarnistej strukturze, które są złożone z wielkiej liczby

Bardziej szczegółowo

Podstawowe pojęcia i prawa chemiczne, Obliczenia na podstawie wzorów chemicznych

Podstawowe pojęcia i prawa chemiczne, Obliczenia na podstawie wzorów chemicznych Podstawowe pojęcia i prawa chemiczne, Obliczenia na podstawie wzorów chemicznych 1. Wielkości i jednostki stosowane do wyrażania ilości materii 1.1 Masa atomowa, cząsteczkowa, mol Masa atomowa Atomy mają

Bardziej szczegółowo

POTWIERDZANIE TOŻSAMOSCI PRZY ZASTOSOWANIU RÓŻNYCH TECHNIK ANALITYCZNYCH

POTWIERDZANIE TOŻSAMOSCI PRZY ZASTOSOWANIU RÓŻNYCH TECHNIK ANALITYCZNYCH POTWIERDZANIE TOŻSAMOSCI PRZY ZASTOSOWANIU RÓŻNYCH TECHNIK ANALITYCZNYCH WSTĘP Spełnianie wymagań jakościowych stawianych przed producentami leków jest kluczowe dla zapewnienia bezpieczeństwa pacjenta.

Bardziej szczegółowo

Zastosowanie deflektometrii do pomiarów kształtu 3D. Katarzyna Goplańska

Zastosowanie deflektometrii do pomiarów kształtu 3D. Katarzyna Goplańska Zastosowanie deflektometrii do pomiarów kształtu 3D Plan prezentacji Metody pomiaru kształtu Deflektometria Zasada działania Stereo-deflektometria Kalibracja Zalety Zastosowania Przykład Podsumowanie Metody

Bardziej szczegółowo

HETEROGENICZNOŚĆ STRUKTURALNA ORAZ WŁAŚCIWOŚCI ADSORPCYJNE ADSORBENTÓW NATURALNYCH

HETEROGENICZNOŚĆ STRUKTURALNA ORAZ WŁAŚCIWOŚCI ADSORPCYJNE ADSORBENTÓW NATURALNYCH Uniwersytet Mikołaja Kopernika Monografie Wydziału Chemii MYROSLAV SPRYNSKYY HETEROGENICZNOŚĆ STRUKTURALNA ORAZ WŁAŚCIWOŚCI ADSORPCYJNE ADSORBENTÓW NATURALNYCH (KLINOPTYLOLIT, MORDENIT, DIATOMIT, TALK,

Bardziej szczegółowo

ZESZYTY NAUKOWE INSTYTUTU POJAZDÓW 1(87)/2012

ZESZYTY NAUKOWE INSTYTUTU POJAZDÓW 1(87)/2012 ZESZYTY NAUKOWE INSTYTUTU POJAZDÓW 1(87)/2012 Wojciech Kamela 1, Stanisław Kruczyński 2, Piotr Orliński 3, Marcin K. Wojs 4 OCENA WPŁYWU ŁADUNKU PLATYNY NA REDUKCJĘ NO X W REAKTORZE Pt/Al 2 O 3 l. Wstęp

Bardziej szczegółowo

Długoterminowa obserwacja betonu komórkowego wyprodukowanego z popiołu fluidalnego. Dr inż. Svetozár Balcovic PORFIX Słowacja

Długoterminowa obserwacja betonu komórkowego wyprodukowanego z popiołu fluidalnego. Dr inż. Svetozár Balcovic PORFIX Słowacja Długoterminowa obserwacja betonu komórkowego wyprodukowanego z popiołu fluidalnego Dr inż. Svetozár Balcovic PORFIX Słowacja WSTĘP Próbki betonu komórkowego z dodatkiem popiołu fluidalnego 0 30 100 % zostały

Bardziej szczegółowo

Skaningowy mikroskop elektronowy

Skaningowy mikroskop elektronowy Skaningowy mikroskop elektronowy SH-5000M / SH-4000 / SH-3500 / detektor EDS Mikroskop elektronowy skaningowy z serii Hirox SH to najwyższej klasy system nastołowy, umożliwiającym szybkie obrazowanie w

Bardziej szczegółowo

CENTRUM CZYSTYCH TECHNOLOGII WĘGLOWYCH CLEAN COAL TECHNOLOGY CENTRE. ... nowe możliwości. ... new opportunities

CENTRUM CZYSTYCH TECHNOLOGII WĘGLOWYCH CLEAN COAL TECHNOLOGY CENTRE. ... nowe możliwości. ... new opportunities CENTRUM CZYSTYCH TECHNOLOGII WĘGLOWYCH CLEAN COAL TECHNOLOGY CENTRE... nowe możliwości... new opportunities GŁÓWNY INSTYTUT GÓRNICTWA fluidalnym przy ciśnieniu maksymalnym 5 MPa, z zastosowaniem różnych

Bardziej szczegółowo

UDOSKONALONY SPEKTROMETR MASOWY

UDOSKONALONY SPEKTROMETR MASOWY E 2 M UDOSKONALONY SPEKTROMETR MASOWY OPIS PRZYRZĄDU 1/7 Opis E 2 M jest mobilnym, kompaktowym i odpornym systemem GC/MS do szybkiego i niezawodnego identyfikowania i określania stężenia substancji organicznych

Bardziej szczegółowo

Test sprawdzający z chemii do klasy I LO i technikum z działu Budowa atomu i wiązania chemiczne

Test sprawdzający z chemii do klasy I LO i technikum z działu Budowa atomu i wiązania chemiczne Anna Grych Test sprawdzający z chemii do klasy I LO i technikum z działu Budowa atomu i wiązania chemiczne Informacja do zadań -7 75 Dany jest pierwiastek 33 As. Zadanie. ( pkt) Uzupełnij poniższą tabelkę.

Bardziej szczegółowo

Akademia Sztuk Pięknych w Warszawie, Wydział Konserwacji i Restauracji Dzieł Sztuki, Zakład Badań Specjalistycznych i Technik Dokumentacyjnych

Akademia Sztuk Pięknych w Warszawie, Wydział Konserwacji i Restauracji Dzieł Sztuki, Zakład Badań Specjalistycznych i Technik Dokumentacyjnych SPRAWOZDANIE Z REALIZACJI pierwszego etapu UMOWY o DZIEŁO p.t.: Wykonanie szlifów i analiza produktów korozji próbek metali konstrukcyjnych parowozów metodami mikro-chemicznymi i laserowej spektrometrii

Bardziej szczegółowo

Opracował: dr inż. Tadeusz Lemek

Opracował: dr inż. Tadeusz Lemek Materiały dydaktyczne na zajęcia wyrównawcze z chemii dla studentów pierwszego roku kierunku zamawianego Inżynieria i Gospodarka Wodna w ramach projektu Era inżyniera pewna lokata na przyszłość Opracował:

Bardziej szczegółowo

Zeolity hierarchiczne otrzymane na drodze desilikacji charakterystyka teksturalna i spektroskopowa. Natura i dostępność centrów kwasowych.

Zeolity hierarchiczne otrzymane na drodze desilikacji charakterystyka teksturalna i spektroskopowa. Natura i dostępność centrów kwasowych. Zeolity hierarchiczne otrzymane na drodze desilikacji charakterystyka teksturalna i spektroskopowa. Natura i dostępność centrów kwasowych. Karolina Tarach Natura i dostępność centrów kwasowych w zeolitach

Bardziej szczegółowo

Opracowała: mgr inż. Ewelina Nowak

Opracowała: mgr inż. Ewelina Nowak Materiały dydaktyczne na zajęcia wyrównawcze z chemii dla studentów pierwszego roku kierunku zamawianego Inżynieria Środowiska w ramach projektu Era inżyniera pewna lokata na przyszłość Opracowała: mgr

Bardziej szczegółowo

DOTYCZY: Sygn. akt SZ-222-20/12/6/6/2012

DOTYCZY: Sygn. akt SZ-222-20/12/6/6/2012 Warszawa dn. 2012-07-20 SZ-222-20/12/6/6/2012/2713 Szanowni Państwo, DOTYCZY: Sygn. akt SZ-222-20/12/6/6/2012 Przetargu nieograniczonego, którego przedmiotem jest " sprzedaż, szkolenie, dostawę, montaż

Bardziej szczegółowo

CZĘŚĆ II OPIS PRZEDMIOTU ZAMÓWIENIA

CZĘŚĆ II OPIS PRZEDMIOTU ZAMÓWIENIA 1/8 CZĘŚĆ II OPIS PRZEDMIOTU ZAMÓWIENIA 2/8 Spis treści 1 Ogólny opis przedmiotu zamówienia... 3 2 Opis techniczny... 3 3 Obowiązki i uprawnienia Wykonawcy... 7 4 Wymagania dotyczące dostawy katalizatorów

Bardziej szczegółowo

Spektrometr ICP-AES 2000

Spektrometr ICP-AES 2000 Spektrometr ICP-AES 2000 ICP-2000 to spektrometr optyczny (ICP-OES) ze wzbudzeniem w indukcyjnie sprzężonej plazmie (ICP). Wykorztystuje zjawisko emisji atomowej (ICP-AES). Umożliwia wykrywanie ok. 70

Bardziej szczegółowo

Instytut Chemii UJK potencjał naukowy i dydaktyczny

Instytut Chemii UJK potencjał naukowy i dydaktyczny Instytut Chemii UJK potencjał naukowy i dydaktyczny Kalendarium Instytutu Chemii 1971 rok Utworzenie Zakładu Chemii wchodzącego w skład Wydziału Matematyczno-Przyrodniczego Wyższej Szkoły Nauczycielskiej

Bardziej szczegółowo

DOTYCZY: Sygn. akt SZ-222-20/12/6/6/2012

DOTYCZY: Sygn. akt SZ-222-20/12/6/6/2012 Warszawa dn. 2012-08-03 SZ-222-20/12/6/6/2012/ Szanowni Państwo, DOTYCZY: Sygn. akt SZ-222-20/12/6/6/2012 Przetargu nieograniczonego, którego przedmiotem jest " sprzedaż, szkolenie, dostawę, montaż i uruchomienie

Bardziej szczegółowo

SZCZEGÓŁOWY OPIS PRZEDMIOTU ZAMÓWIENIA Załącznik nr 1a do SIWZ

SZCZEGÓŁOWY OPIS PRZEDMIOTU ZAMÓWIENIA Załącznik nr 1a do SIWZ ZP/UR/37/04 SZCZEGÓŁOWY OPIS PRZEDMIOTU ZAMÓWIENIA Załącznik nr a do SIWZ. Przedmiotem zamówienia jest dostawa materiałów.. Wszystkie techniczne parametry wymienione poniżej są parametrami minimalnymi.

Bardziej szczegółowo

(12) TŁUMACZENIE PATENTU EUROPEJSKIEGO (19) PL (11) PL/EP 2526977. (96) Data i numer zgłoszenia patentu europejskiego: 31.01.2012 12153261.

(12) TŁUMACZENIE PATENTU EUROPEJSKIEGO (19) PL (11) PL/EP 2526977. (96) Data i numer zgłoszenia patentu europejskiego: 31.01.2012 12153261. RZECZPOSPOLITA POLSKA (12) TŁUMACZENIE PATENTU EUROPEJSKIEGO (19) PL (11) PL/EP 2526977 Urząd Patentowy Rzeczypospolitej Polskiej (96) Data i numer zgłoszenia patentu europejskiego: 31.01.2012 12153261.8

Bardziej szczegółowo

BADANIA PÓL NAPRĘśEŃ W IMPLANTACH TYTANOWYCH METODAMI EBSD/SEM. Klaudia Radomska

BADANIA PÓL NAPRĘśEŃ W IMPLANTACH TYTANOWYCH METODAMI EBSD/SEM. Klaudia Radomska WyŜsza Szkoła InŜynierii Dentystycznej im. prof. Meissnera w Ustroniu Wydział InŜynierii Dentystycznej BADANIA PÓL NAPRĘśEŃ W IMPLANTACH TYTANOWYCH METODAMI EBSD/SEM Klaudia Radomska Praca dyplomowa napisana

Bardziej szczegółowo

7. Wyniki badań i dyskusja

7. Wyniki badań i dyskusja Wyniki badań i dyskusja 50 7. Wyniki badań i dyskusja 7.1. Charakterystyka powierzchni cienkich warstw palladu i platyny Na Rys. 7.1 przedstawiono przykładowe zdjęcia AFM powierzchni cienkich warstw palladu

Bardziej szczegółowo

Elbląski Park Technologiczny Centra Badawcze

Elbląski Park Technologiczny Centra Badawcze Elbląski Park Technologiczny Centra Badawcze c Elbląski Park Technologiczny Centrum Metaloznawstwa Centrum Transferu Technologii Informatycznych Centrum Jakości Środowiska Laboratorium Zaawansowanych Analiz

Bardziej szczegółowo

UCZESTNICY POSTĘPOWANIA

UCZESTNICY POSTĘPOWANIA ATI 55, 57/II/LJ/2007 Bielsko-Biała 22.02.2007r. UCZESTNICY POSTĘPOWANIA Dotyczy: Postępowania prowadzonego w trybie przetargu nieograniczonego powyŝej 60 000 euro na: Dostawa spektrofotometru z oprzyrządowaniem

Bardziej szczegółowo

Nowoczesne metody analizy pierwiastków

Nowoczesne metody analizy pierwiastków Nowoczesne metody analizy pierwiastków Techniki analityczne Chromatograficzne Spektroskopowe Chromatografia jonowa Emisyjne Absorpcyjne Fluoroscencyjne Spektroskopia mas FAES ICP-AES AAS EDAX ICP-MS Prezentowane

Bardziej szczegółowo

Dział: 7. Światło i jego rola w przyrodzie.

Dział: 7. Światło i jego rola w przyrodzie. Dział: 7. Światło i jego rola w przyrodzie. TEMATY I ZAKRES TREŚCI NAUCZANIA Fizyka klasa 3 LO Nr programu: DKOS-4015-89/02 Moduł Dział - Temat L. Zjawisko odbicia i załamania światła 1 Prawo odbicia i

Bardziej szczegółowo

Techniki skaningowej mikroskopii elektronowej

Techniki skaningowej mikroskopii elektronowej mgr Ewa Starnawska Techniki skaningowej mikroskopii elektronowej SE morfologia BSE kompozycja i topografia BSEX - dyfrakcja EDX informacja o składzie chemicznym CL - katodoluminescencja Skaningowy mikroskop

Bardziej szczegółowo

Chemia kryminalistyczna

Chemia kryminalistyczna Chemia kryminalistyczna Wykład 2 Metody fizykochemiczne 21.10.2014 Pytania i pomiary wykrycie obecności substancji wykazanie braku substancji identyfikacja substancji określenie stężenia substancji określenie

Bardziej szczegółowo

Nanoporowaty tlenek tytanu(iv) jako materiał na implanty kości

Nanoporowaty tlenek tytanu(iv) jako materiał na implanty kości Uniwersytet Jagielloński w Krakowie Wydział Chemii Magdalena Jarosz Nanoporowaty tlenek tytanu(iv) jako materiał na implanty kości Streszczenie rozprawy doktorskiej Promotorzy: Prof. dr hab. Marian Jaskuła

Bardziej szczegółowo

I edycja Konkursu Chemicznego im. Ignacego Łukasiewicza dla uczniów szkół gimnazjalnych. rok szkolny 2014/2015 ZADANIA.

I edycja Konkursu Chemicznego im. Ignacego Łukasiewicza dla uczniów szkół gimnazjalnych. rok szkolny 2014/2015 ZADANIA. I edycja Konkursu Chemicznego im. Ignacego Łukasiewicza dla uczniów szkół gimnazjalnych rok szkolny 2014/2015 ZADANIA ETAP I (szkolny) Zadanie 1 Wapień znajduje szerokie zastosowanie jako surowiec budowlany.

Bardziej szczegółowo

Laboratorium z Krystalografii specjalizacja: Fizykochemia związków nieorganicznych

Laboratorium z Krystalografii specjalizacja: Fizykochemia związków nieorganicznych Uniwersytet Śląski - Instytut Chemii Zakład Krystalografii ul. Bankowa 14, pok. 133, 40-006 Katowice tel. 0323591197, e-mail: izajen@wp.pl opracowanie: dr Izabela Jendrzejewska Laboratorium z Krystalografii

Bardziej szczegółowo

Chromatograf gazowy z detektorem uniwersalnym i podajnikiem próbek ciekłych oraz zaworem do dozowania gazów

Chromatograf gazowy z detektorem uniwersalnym i podajnikiem próbek ciekłych oraz zaworem do dozowania gazów Strona1 Sprawa Nr RP.272.79.2014 załącznik nr 6 do SWZ (pieczęć Wykonawcy) PRMTRY TNZN PRZMOTU ZMÓWN Nazwa i adres Wykonawcy:... Nazwa i typ (producent) oferowanego urządzenia:... zęść 1 hromatograf gazowy

Bardziej szczegółowo

Spektrometria mas (1)

Spektrometria mas (1) pracował: Wojciech Augustyniak Spektrometria mas (1) Spektrometr masowy ma źródło jonów, które jonizuje próbkę Jony wędrują w polu elektromagnetycznym do detektora Metody jonizacji: - elektronowa (EI)

Bardziej szczegółowo

III. METODY OTRZYMYWANIA MATERIAŁÓW PÓŁPRZEWODNIKOWYCH Janusz Adamowski

III. METODY OTRZYMYWANIA MATERIAŁÓW PÓŁPRZEWODNIKOWYCH Janusz Adamowski III. METODY OTRZYMYWANIA MATERIAŁÓW PÓŁPRZEWODNIKOWYCH Janusz Adamowski 1 1 Wstęp Materiały półprzewodnikowe, otrzymywane obecnie w warunkach laboratoryjnych, charakteryzują się niezwykle wysoką czystością.

Bardziej szczegółowo

2. Podczas spalania 2 objętości pewnego gazu z 4 objętościami H 2 otrzymano 1 objętość N 2 i 4 objętości H 2O. Jaki gaz uległ spalaniu?

2. Podczas spalania 2 objętości pewnego gazu z 4 objętościami H 2 otrzymano 1 objętość N 2 i 4 objętości H 2O. Jaki gaz uległ spalaniu? 1. Oblicz, ilu moli HCl należy użyć, aby poniższe związki przeprowadzić w sole: a) 0,2 mola KOH b) 3 mole NH 3 H 2O c) 0,2 mola Ca(OH) 2 d) 0,5 mola Al(OH) 3 2. Podczas spalania 2 objętości pewnego gazu

Bardziej szczegółowo

Główne zagadnienia: - mol, stechiometria reakcji, pisanie równań reakcji w sposób jonowy - stężenia, przygotowywanie roztworów - ph - reakcje redoks

Główne zagadnienia: - mol, stechiometria reakcji, pisanie równań reakcji w sposób jonowy - stężenia, przygotowywanie roztworów - ph - reakcje redoks Główne zagadnienia: - mol, stechiometria reakcji, pisanie równań reakcji w sposób jonowy - stężenia, przygotowywanie roztworów - ph - reakcje redoks 1. Która z próbek o takich samych masach zawiera najwięcej

Bardziej szczegółowo

RENTGENOWSKA ANALIZA FLUORESCENCYJNA

RENTGENOWSKA ANALIZA FLUORESCENCYJNA RENTGENOWSKA ANALIZA FLUORESCENCYJNA Cel ćwiczenia. Celem ćwiczenia jest zidentyfikowanie pierwiastków w próbkach metodą rentgenowskiej analizy fluorescencyjnej przy zastosowaniu zestawu firmy Amptek składającego

Bardziej szczegółowo

Skaningowy Mikroskop Elektronowy (SEM) jako narzędzie do oceny morfologii powierzchni materiałów

Skaningowy Mikroskop Elektronowy (SEM) jako narzędzie do oceny morfologii powierzchni materiałów 1 Skaningowy Mikroskop Elektronowy (SEM) jako narzędzie do oceny morfologii powierzchni materiałów Cel ćwiczenia Celem ćwiczenia są badania morfologiczne powierzchni materiałów oraz analiza chemiczna obszarów

Bardziej szczegółowo
