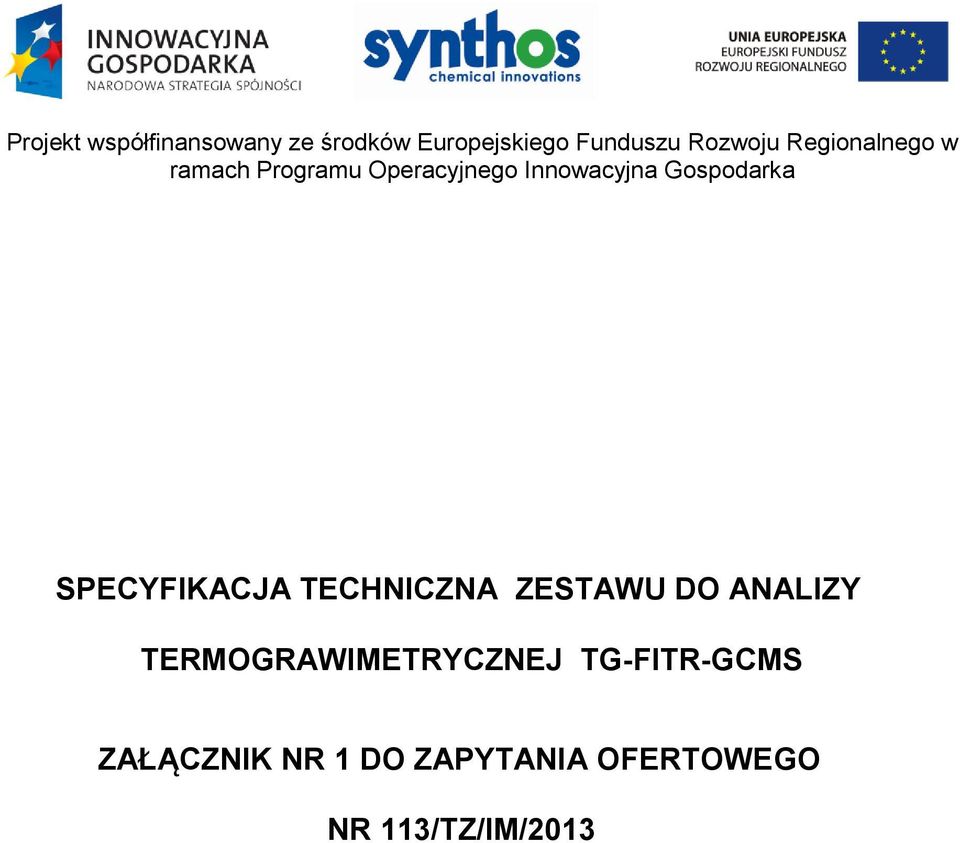

1 SPECYFIKACJA TECHNICZNA ZESTAWU DO ANALIZY TERMOGRAWIMETRYCZNEJ TG-FITR-GCMS ZAŁĄCZNIK NR 1 DO ZAPYTANIA OFERTOWEGO NR 113/TZ/IM/2013

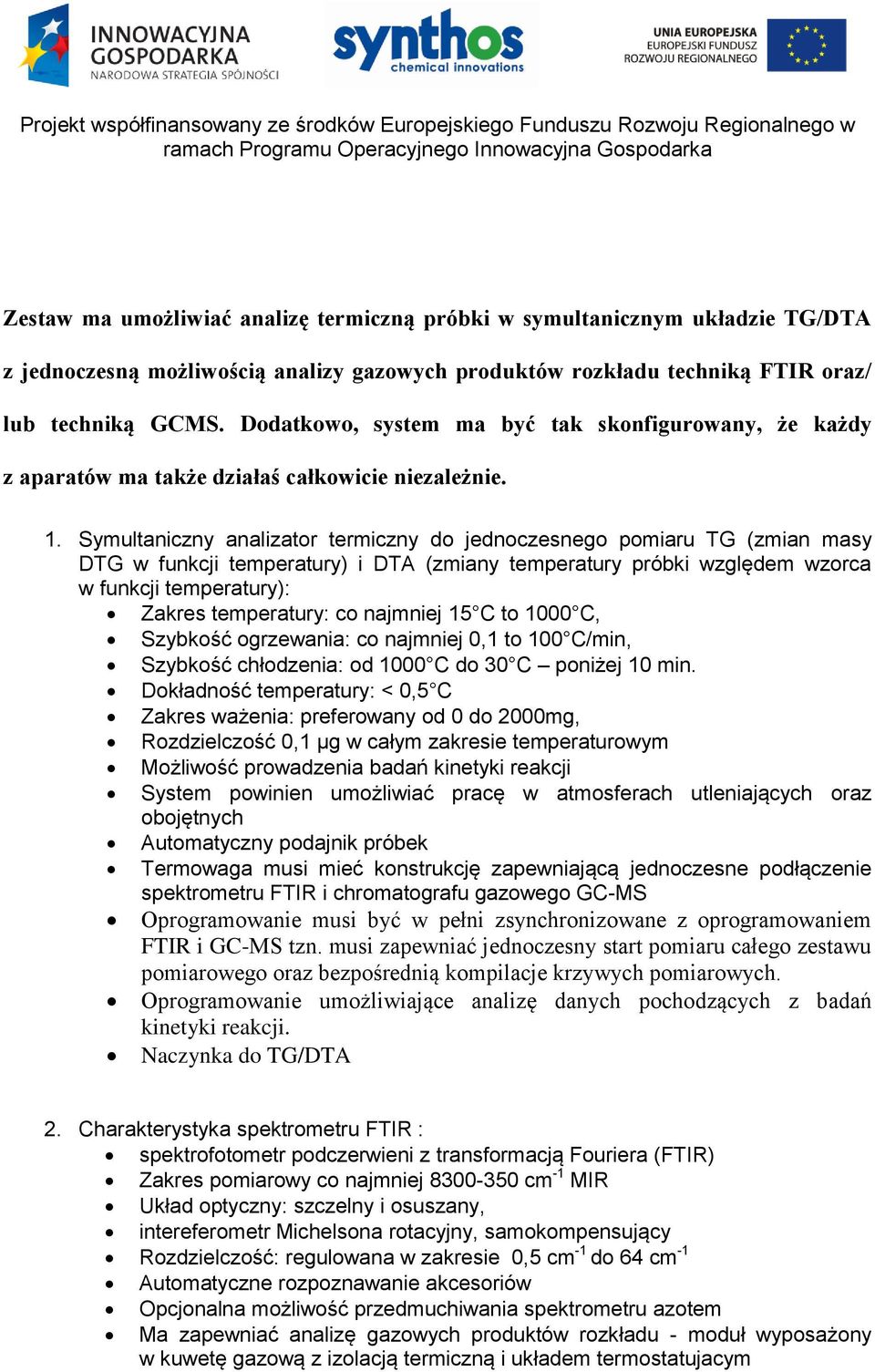

2 Zestaw ma umożliwiać analizę termiczną próbki w symultanicznym układzie TG/DTA z jednoczesną możliwością analizy gazowych produktów rozkładu techniką FTIR oraz/ lub techniką GCMS. Dodatkowo, system ma być tak skonfigurowany, że każdy z aparatów ma także działaś całkowicie niezależnie. 1. Symultaniczny analizator termiczny do jednoczesnego pomiaru TG (zmian masy DTG w funkcji temperatury) i DTA (zmiany temperatury próbki względem wzorca w funkcji temperatury): Zakres temperatury: co najmniej 15 C to 1000 C, Szybkość ogrzewania: co najmniej 0,1 to 100 C/min, Szybkość chłodzenia: od 1000 C do 30 C poniżej 10 min. Dokładność temperatury: < 0,5 C Zakres ważenia: preferowany od 0 do 2000mg, Rozdzielczość 0,1 µg w całym zakresie temperaturowym Możliwość prowadzenia badań kinetyki reakcji System powinien umożliwiać pracę w atmosferach utleniających oraz obojętnych Automatyczny podajnik próbek Termowaga musi mieć konstrukcję zapewniającą jednoczesne podłączenie spektrometru FTIR i chromatografu gazowego GC-MS Oprogramowanie musi być w pełni zsynchronizowane z oprogramowaniem FTIR i GC-MS tzn. musi zapewniać jednoczesny start pomiaru całego zestawu pomiarowego oraz bezpośrednią kompilacje krzywych pomiarowych. Oprogramowanie umożliwiające analizę danych pochodzących z badań kinetyki reakcji. Naczynka do TG/DTA 2. Charakterystyka spektrometru FTIR : spektrofotometr podczerwieni z transformacją Fouriera (FTIR) Zakres pomiarowy co najmniej cm -1 MIR Układ optyczny: szczelny i osuszany, intereferometr Michelsona rotacyjny, samokompensujący Rozdzielczość: regulowana w zakresie 0,5 cm -1 do 64 cm -1 Automatyczne rozpoznawanie akcesoriów Opcjonalna możliwość przedmuchiwania spektrometru azotem Ma zapewniać analizę gazowych produktów rozkładu - moduł wyposażony w kuwetę gazową z izolacją termiczną i układem termostatujacym

3 Ma mieć możliwość analizy próbek w postaci cienkich filmów z zastosowaniem płytek KBr oraz selenkowych Automatyczny pomiar tła w przerwach pomiędzy pomiarami próbek Automatyczne uwzględnianie rzeczywistej zawartości wody i dwutlenku węgla w atmosferze komory pomiarowej Możliwość pracy spektrometru w sieci lokalnej (LAN) oraz z komputerem zgodnie z protokołem TCP/IP Możliwość współpracy z mikroskopem FTIR Przystawka odbiciowa (ATR) z kryształem ZnSe - automatycznie rozpoznawana przez spektrometr oraz automatycznie optymalizowana do pracy ze spektrometrem. Ma zapewniać rzeczywisty pomiar siły nacisku ramienia. Oprogramowanie sterujące: zawierające dedykowany moduł do analizy szybkich pomiarów kinetycznych gazów, pozwalające na tworzenie własnych bibliotek, umożliwiające strojenie i optymalizacje pracy spektrometru, zawierające moduł walidacyjny, kalkulator spektralny, dekonwolucję widma, obliczenia ilościowe zgodnie z prawem Lamberta-Beer a. Biblioteka widm

4 Analizator GCMS: Piec: Dwukanałowy z możliwością rozbudowy do dwóch detektorów GC Programowanie temperatury w zakresie od +30 C do 450 C Dokładność ustawienia temperatury 1 C Odczyt aktualnej temperatury Programowania przepływu gazu nośnego Elektronicznie sterowany przepływ gazu nośnego przez oba kanały z możliwością programowania ciśnienia lub przepływu Elektronicznie sterowany przepływ przez dozownik, elektroniczne ustawienie stosunku podziału Dozownik PSS Split/splitles Wbudowany automatyczny podajnik próbek. Chromatograf gazowy GC-MS z dodatkowym dozownikiem umożliwiającym niezależne analizy ciekłych próbek. Detektor MS: Jonizacja: EI, Analizator mas kwadrupolowy z prefiltrem wykonany z molidbenu Detektor: szczelny fotopowielacz Minimalny zakres pracy: Da Temperatura źródła regulowana w zakresie do 350 C z nastawą co 1 C. Biblioteka zawierająca co najmniej widm masowych oraz wzory strukturalne substancji. Biblioteka zintegrowana z oprogramowaniem Analiza gazowych produktów rozkładu techniką FTIR oraz GCMS musi odbywać się jednoczenie. Sterowanie: Komputer z oprogramowaniem sterującym pracą analizatora MS - umożliwiającym pełną kontrolę zestawu, analizę ilościową i jakościową, przeszukiwanie bibliotek widm przy wykorzystaniu komputera zewnętrznego. System Sterowania eksperymentem (zawierający zestaw niezbędnych akcesoriów: linie transferowe, układ sterujący - kontroler, pompa próżniowa, kontrolery przepływu gazu, zawory przełączające, okablowanie, oprogramowanie) umożliwiające polaczenie 3 niezależnych urządzeń w jeden system. Kontroler PC - Zestaw komputerowy z monitorem i drukarką Zestaw TG-FTIR-GCMS ma być wyposażony we wszystkie niezbędne elementy (przyłącza, kable itp.) do uruchomienia i pracy u odbiorcy, instalacja i testy werfikujące poprawność

5 działania w siedzibie Zamawiającego, szkolenie personelu w zakresie eksploatacji i konserwacji, szkolenie personelu w zakresie eksploatacji i konserwacji. Urządzenia i wszystkie podzespoły muszą być fabrycznie nowe Wszystkie moduły muszą być w pełni kompatybilne. Do przedmiotu zamówienia ma być dołączona instrukcja obsługi (preferowana w języku polskim). Koszty dostawy, instalacji, uruchomienia oraz szkolenia muszą być uwzględnione w ofercie. Dostawca zobowiązany jest do dokonania na własny koszt testu akceptacyjnego w celu potwierdzenia zgodności sprzętu z deklarowanymi parametrami i sprawdzenia poprawności działania wszystkich funkcji. Szkolenie z zakresu obsługi i aplikacji: w Laboratorium użytkownika. Okres gwarancji nie krótszy niż 12 miesięcy (preferowany: 24 miesiące).
