RCAD Żelbet wersja Podręcznik użytkownika strona: 1 SPIS TREŚCI

Transkrypt

1 RCAD Żelbet wersja Podręcznik użytkownika strona: 1 SPIS TREŚCI 1. INSTALACJA PROGRAMU WYMAGANIA SPRZĘTOWE/PROGRAMOWE PROGRAM INSTALACYJNY OPIS PROGRAMU OGÓLNY OPIS PROGRAMU ETAPY PRACY NAD RYSUNKAMI PROJEKTU KONSTRUKCJI PRZYKŁAD ODCZYTU RYSUNKU UTWORZONEGO W PROGRAMIE ROBOT OPCJE DOSTĘPNE W MENU KONFIGURACJA PREFERENCJE ZADANIA Preferencje zadania Jednostki Normy / Materiały Opcje Prezentacja (pręty) Rozkłady (pręty) Opcje (pręty) Style (pręty) Prezentacja (siatki zbrojeniowe) Style (siatki zbrojeniowe) Style (profile stalowe) Style (symbole) PREFERENCJE Preferencje INSPEKTOR OBIEKTÓW OPIS INSPEKTORA OBIEKTÓW MODEL POZYCJE RCAD CENTER WYDRUKI KONSTRUKCJE TYPOWE ZBROJENIE / DESKOWANIE TYPOWYCH ELEMENTÓW KONSTRUKCJI ŻELBETOWYCH ZASADY STOSOWANE PODCZAS DEFINICJI ZBROJENIA LOKALIZACJA PRĘTA ZBROJENIOWEGO NA RYSUNKU KĄT ZAGIĘCIA HAKA DEFINICJA ZBROJENIA - ZBROJENIE PODŁUŻNE DEFINICJA ZBROJENIA PRĘTAMI - ELEWACJA PRĘTA (ZBROJENIE PODŁUŻNE) PRĘT PROSTY DEFINICJA PRĘTA PROSTEGO (ZBROJENIE PODŁUŻNE) PRĘT PROSTY Z ELEMENTEM ZAKOTWIENIA DEFINICJA PRĘTA PROSTEGO Z ZAKOTWIENIAMI (ZBROJENIE PODŁUŻNE) PRĘT ODGIĘTY - TYP DEFINICJA PRĘTA ODGIĘTEGO (TYP 1) - ZBROJENIE PODŁUŻNE PRĘT ODGIĘTY - TYP PRĘT Z BAZY DOWOLNY KSZTAŁT PRĘTA OPIS ZBROJENIA...59 Robobat

2 strona: 2 RCAD Żelbet wersja Podręcznik użytkownika OPIS DODATKOWY - MECHANIZMY PROGRAMU AUTOCAD KOMENDY LINII KOMEND - DEFINICJA ZBROJENIA PODŁUŻNEGO PRZYKŁAD DEFINICJI ZBROJENIA PODŁUŻNEGO DEFINICJA ZBROJENIA - ZBROJENIE POPRZECZNE DEFINICJA ZBROJENIA PRĘTAMI - PRZEKRÓJ PRĘTA (ZBROJENIE POPRZECZNE) STRZEMIĘ PROSTOKĄTNE (ZAMKNIĘTE) STRZEMIĘ OKRĄGŁE SZPILKA SZEKLA PRĘT Z BAZY DOWOLNY KSZTAŁT PRĘTA OPIS ZBROJENIA KOMENDY LINII KOMEND - DEFINICJA ZBROJENIA POPRZECZNEGO PRZYKŁAD DEFINICJI ZBROJENIA POPRZECZNEGO DEFINICJA ZBROJENIA - STRZEMIONA SPECJALNE DEFINICJA ZBROJENIA PRĘTAMI - PRZEKRÓJ PRĘTA (STRZEMIONA SPECJALNE) STRZEMIONA SPECJALNE - CZTEROCIĘTE STRZEMIONA SPECJALNE - PRĘTY W KSZTAŁCIE PODWÓJNEJ LITERY U DEFINICJA ZBROJENIA - ZBROJENIE PUNKTOWE ZBROJENIE PUNKTOWE REGULARNY ROZKŁAD ZBROJENIA AUTOMATYCZNY ROZKŁAD ZBROJENIA DOWOLNY ROZKŁAD ZBROJENIA OPIS ZBROJENIA PRZYKŁAD DEFINICJI ZBROJENIA PUNKTOWEGO DEFINICJA ZBROJENIA - PRĘTY SPECJALNE ZBROJENIE SPECJALNE ZBROJENIE NA DOCISK PRZYKŁAD DEFINICJI ZBROJENIA NA DOCISK ZBROJENIE W KSZTAŁCIE ŁUKU ZBROJENIE DYSTANSOWE ZBROJENIE KRÓTKICH WSPORNIKÓW PRZYKŁAD DEFINICJI ZBROJENIA KRÓTKICH WSPORNIKÓW UZWOJENIE PRZYKŁAD DEFINICJI UZWOJENIA PĘTLA UCHWYTY TRANSPORTOWE SIATKI ZBROJENIOWE W PRZEKROJU SIATKI W PRZEKROJU - KSZTAŁT SIATKI OPIS ZBROJENIA - KSZTAŁT SIATKI ROZKŁAD SIATKI ROZKŁAD SIATKI ROZKŁAD ZBROJENIA - PRĘTY ZBROJENIOWE ROZKŁAD ZBROJENIA ROZKŁAD KILKU PRĘTÓW JEDNOCZEŚNIE ROZKŁAD LINIOWY ROZKŁAD LINIOWY (STREFOWA) ROZKŁAD LINIOWY (MODUŁOWY) ROZKŁAD LINIOWY (CAQUOT) ROZKŁAD LINIOWO ZMIENNY ROZKŁAD LINIOWO ZMIENNY (STREFOWY) Robobat

3 RCAD Żelbet wersja Podręcznik użytkownika strona: ROZKŁAD LINIOWO ZMIENNY (MODUŁOWY) ROZKŁAD LINIOWO ZMIENNY (CAQUOT) TWORZENIE ROZKŁADU LINIOWO ZMIENNEGO I ZESTAWIENIA SZCZEGÓŁOWEGO ROZKŁAD ŁUKOWY POWIERZCHNIOWY ROZKŁAD ZBROJENIA - SIATKI ZBROJENIOWE ROZKŁAD POWIERZCHNIOWY - SIATKI ROZKŁAD SIATEK - TRYB RĘCZNY ROZKŁAD SIATEK - TRYB AUTOMATYCZNY PRZYKŁAD DEFINICJI POWIERZCHNIOWEGO ROZKŁADU SIATEK POWIERZCHNIOWY ROZKŁAD ZBROJENIA - PRĘTY ROZKŁAD POWIERZCHNIOWY - PRĘTY DEFINICJA/ROZKŁAD ZBROJENIA ZBROJENIE ROZKŁAD ZBROJENIA OPCJE ROZKŁADU ZAKŁAD ZBROJENIA OPIS ROZKŁADU ZBROJENIA PRZYKŁAD DEFINICJI POWIERZCHNIOWEGO ROZKŁADU PRĘTOWEGO POWIERZCHNIOWY ROZKŁAD ZBROJENIA - PRĘTY (ZBROJENIE RADIALNE/BIEGUNOWE) ZBROJENIE RADIALNE - PRĘTY DEFINICJA/ROZKŁAD ZBROJENIA - RADIALNE/BIEGUNOWE ZBROJENIE ROZKŁAD ZBROJENIA OPCJE ROZKŁADU ZAKŁADY ZBROJENIA OPISY ZBROJENIA - RADIALNE/BIEGUNOWE PROFILE STALOWE PROFILE STALOWE OPIS PROFILU STALOWEGO OPERACJE WYKONYWANE NA PROFILACH STALOWYCH ZARZĄDZANIE ELEMENTAMI ZARZĄDZANIE ELEMENTAMI MODYFIKACJA ZBROJENIA ZBROJENIE PODŁUŻNE (W WIDOKU) - MODYFIKACJA ZBROJENIE POPRZECZNE (W PRZEKROJU) - MODYFIKACJA ZBROJENIE SPECJALNE - MODYFIKACJA ZAKŁADY PRĘTA ZAKŁADY SIATKI ZBROJENIOWEJ MODYFIKACJA PARAMETRÓW GRAFICZNYCH ZBROJENIA MODYFIKACJA PARAMETRÓW GRAFICZNYCH ZBROJENIA (PRĘTY) MODYFIKACJA PARAMETRÓW GRAFICZNYCH ZBROJENIA (SIATKI) SIATKI W PRZEKROJU - KSZTAŁT SIATKI - MODYFIKACJA PRZYKŁAD MODYFIKACJI ZBROJENIA OPIS ZBROJENIA OPIS KSZTAŁTU ZBROJENIA OPIS ZBROJENIA PRĘTY Kształt pręta Elementy opisu Składnia opisu Robobat

4 strona: 4 RCAD Żelbet wersja Podręcznik użytkownika Zakończenia prętów - opis zbrojenia Rozkład - widok elementu Elementy opisu Składnia opisu Schemat pręta Elementy opisu Składnia opisu SIATKI ZBROJENIOWE Kształt siatki Elementy opisu Składnia opisu Rozkład siatki Elementy opisu Składnia opisu Schemat siatki Elementy opisu Składnia opisu PROFILE STALOWE Profil stalowy Elementy opisu Składnia opisu STYLE SYMBOLI STYLE SYMBOLI OŚ KONSTRUKCYJNA OZNACZENIE POZIOMU SYMBOL PRZEKROJU OZNACZENIE GRAFICZNE OPIS PRZEKROJU TABELE ZESTAWCZE ZBROJENIA TABELE ZESTAWCZE ZBROJENIA (MENEDŻER STYLÓW) TWORZENIE/MODYFIKACJA STYLU Tworzenie/modyfikacja stylu tabeli zbrojenia Składniki i układ tabeli Czcionka, kolor, linia Opcje Sortowanie i opcje szczegółowe Opcje wyświetlania (rozkroje siatek) WYDRUK MENEDŻER WYDRUKU TABELI KOMPOZYCJA TABELI UKŁAD STRONY OBRAMOWANIA ODLEGŁOŚCI KOLORY I FORMATY NAGŁÓWEK STOPKA PARAMETRY SZABLONY PRZYKŁAD DEFINICJI WIDOKÓW I TWORZENIA RYSUNKU KOŃCOWEGO LISTA KOMEND DOSTĘPNYCH W MODULE WYDRUKOWYM NARZĘDZIA SKALA RYSUNKÓW USTALENIE SKALI WIDOKU RÓŻNA SKALA RYSUNKÓW NA WIDOKU I PRZYGOTOWANIE WYDRUKU Robobat

5 RCAD Żelbet wersja Podręcznik użytkownika strona: ZNAJDŹ ZBROJENIE INFORMACJA O ZBROJENIU RENUMERACJA POZYCJI ZBROJENIA ZAŁĄCZNIK - OPIS TYPOWYCH KONSTRUKCJI (MAKR ŻELBETOWYCH) RCAD ŻELBET - OPIS KONSTRUKCJI TYPOWYCH (MAKR) STOPA FUNDAMENTOWA Stopa fundamentowa - geometria Stopa fundamentowa - zbrojenie Stopa fundamentowa - słup stalowy Przykład definicji stopy fundamentowej (deskowanie i zbrojenie) STOPA KIELICHOWA Stopa kielichowa - geometria Stopa kielichowa - zbrojenie podstawy stopy Stopa kielichowa - zbrojenie kielicha ŁAWA FUNDAMENTOWA Ława fundamentowa - geometria Ława fundamentowa - zbrojenie SŁUP ŻELBETOWY Słup - geometria Słup - zbrojenie NAROŻNIK Narożnik - geometria Narożnik - zbrojenie ZBROJENIE OTWORU (PŁYTA ŻELBETOWA) Otwór - geometria Otwór - zbrojenie NAROŻE PŁYTY Naroże płyty - zbrojenie ROZKŁAD PŁYT PREFABRYKOWANYCH Płyty prefabrykowane - geometria Płyty prefabrykowane - zbrojenie Płyty prefabrykowane - parametry rysunku BELKA ŻELBETOWA Belka - geometria Belka żelbetowa - zbrojenie SCHODY Schody - geometria Schody - zbrojenie OCZEP PALOWY Oczep - geometria Oczep - zbrojenie PAL Pal - zbrojenie przekroju Pal - zbrojenie w widoku BELKA PODWALINOWA Belka podwalinowa - geometria Belka podwalinowa - strzemiona Belka podwalinowa - zbrojenie podłużne ATTYKA Attyka - geometria Attyka - zbrojenie MUR OPOROWY Mur oporowy - geometria Mur oporowy - stopa Mur oporowy - półki Mur oporowy - zbrojenie ELEMENTY ŁĄCZĄCE Robobat

6 strona: 6 RCAD Żelbet wersja Podręcznik użytkownika Elementy łączące ELEMENT LINIOWY Element liniowy - utwórz Element liniowy - wstaw Element liniowy - parametry Element liniowy - przykład wykorzystania Robobat

7 RCAD Żelbet wersja Podręcznik użytkownika strona: 7 1. INSTALACJA PROGRAMU 1.1. Wymagania sprzętowe/programowe Wymagania, które musi spełniać komputer, aby mógł być na nim zainstalowany program RCAD, są następujące: system operacyjny Windows 2000 (+SP 4), XP Pro (+SP 2) lub Vista komputer całkowicie kompatybilny z IBM PC (wyposażony w co najmniej procesor Pentium) 1 GB pamięci RAM rozdzielczość co najmniej 1024x768. Program RCAD pracuje w środowisku programu AutoCAD (możliwe jest wykorzystywanie programu AutoCAD od wersji ACAD2000 wzwyż). Jest podzielony na dwie części: część żelbetową i część stalową (poniżej prezentowane jest logo części żelbetowej). Instalacja programu (tzn. tworzenie środowiska, bibliotek) pozwala na: utworzenie zestawu kartotek programu RCAD (zarówno części żelbetowej, deskowania, jak i stalowej): bazy danych, biblioteki, pomoc, kartoteka użytkownika, program weryfikację potrzebnych składników konfigurację i dostosowanie programu AutoCAD rejestrację programu Program instalacyjny Program RCAD jest wyposażony w program do automatycznej instalacji. Pozwala on użytkownikowi na szybką i sprawną instalację programu RCAD (zarówno części żelbetowej, jak i stalowej) na jego komputerze. Podczas instalacji programu na ekranie pojawiać będą się nieliczne, proste pytania, na które użytkownik będzie musiał odpowiedzieć. Program RCAD może zostać zainstalowany z jedną z następujących typów protekcji: Robobat

8 strona: 8 RCAD Żelbet wersja Podręcznik użytkownika protekcja jednostanowiskowa - instalacja na lokalnym komputerze protekcja sieciowa - na serwerze instalowana jest protekcja sieciowa (patrz INSTALACJA PROTEKCJI SIECIOWEJ), a następnie na komputerze znajdującym się w sieci instalowany jest program RCAD (tak jak podczas instalacji na lokalnym komputerze) wykorzystujący zainstalowaną protekcję sieciową. UWAGA: Jeżeli na komputerze przeprowadzona została instalacja sieciowa programu ROBOT Millennium, to program RCAD automatycznie będzie instalowany z protekcją sieciową. Wybór instalacji dokonywany jest na zakończenie instalacji (po skopiowaniu wszystkich plików na dysk). INSTALACJA Z PROTEKCJĄ JEDNOSTANOWISKOWĄ Po włożeniu płyty CD do napędu automatycznie uruchamiana jest prezentacja multimedialna w języku zgodnym z ustawieniami regionalnymi systemu operacyjnego Windows (jeżeli taka prezentacja na CD nie istnieje, to uruchamiana jest prezentacja domyślna). Po wybraniu opcji ROBOT Office pojawia się ekran pokazany na poniższym rysunku Poszczególne pola na ekranie są czułe na kliknięcie lewym klawiszem myszki; naciśnięcie poszczególnych pól oznacza: Obliczenia - rozpoczęcie instalacji programów: ROBOT + ROBOT Expert (kalkulatory żelbetu) + pojedyncze kalkulatory (mostowy, pali) + ACIS Detal - rozpoczęcie instalacji programu ESOP Rysunki - rozpoczęcie instalacji programów: RCAD Żelbet i RCAD Stal (oraz ewentualnie RCAD Rysunki szalunkowe) Kosztorysy - rozpoczęcie instalacji programu Esop Kosztorysowanie Modelowanie - rozpoczęcie instalacji programu CBS Pro ROBOT Office - rozpoczęcie instalacji wszystkich dostępnych programów ze standardowymi ustawieniami. Robobat

9 RCAD Żelbet wersja Podręcznik użytkownika strona: 9 W dolnej części ekranu znajdują się następujące klawisze: Instalacja użytkownika - naciśnięcie tego klawisza powoduje wybranie trybu instalacji umożliwiającego zainstalowanie dowolnego programu(ów) znajdujących się na płycie; następuje przejście do ekranu instalacyjnego, gdzie użytkownik będzie mógł ręcznie uruchomić wybrane instalacje Instalacje specjalne - naciśnięcie tego klawisza powoduje wybór trybu instalacji specjalnych: instalacja wersji sieciowej, instalacja protekcji sieciowej, instalacja monitora sieciowego; następuje przejście do ekranu instalacyjnego, gdzie użytkownik będzie mógł ręcznie uruchomić wybrane instalacje Uaktualnienia - naciśnięcie tego klawisza powoduje wybór trybu pozwalającego na przeszukanie Internetu w celu znalezienia nowszych wersji już zainstalowanego programu (lub np. Maintenance Pack do wybranego programu). Po wybraniu zestawu instalacji uruchamiany jest Koordynator Instalacji, który umożliwia instalację wielu produktów. Na początku wybrany musi zostać język instalacji. Następnie na ekranie pojawiają się okna dialogowe, które uruchamiane są podczas zwykłej instalacji pojedynczego produktu (lokalizacja programu na dysku, autoryzacja itp.); podczas tych operacji szacowane jest miejsce na dysku. Wszystkie produkty będą zainstalowane w podkatalogach w podanej lokalizacji na dysku. Instalacja wspólna wszystkich produktów powoduje zainstalowanie następujących programów: ROBOT: wszystkie niezbędne elementy programu w 1 języku RCAD: Stal i Żelbet (oraz ewentualnie RCAD Rysunki szalunkowe) ESOP: wszystkie niezbędne elementy programu w 1 języku ROBOT Expert: wszystkie niezbędne elementy programu w 1 języku. Dodatkowo zainstalowany zostanie dodatkowy katalog na dysku ROBOT Office Common zawierający wspólne dane dla wszystkich programów (np. bazy profili, materiałów, prętów i siatek zbrojeniowych, regulaminy normowe itp.). Modyfikacja elementu w dowolnej bazie katalogu ROBOT Office Common (lub dodanie nowych elementów do bazy) będzie widoczna we wszystkich zainstalowanych programach. Po naciśnięciu klawisza Rysunki następuje instalacja programów RCAD Stal i RCAD Żelbet. Na ekranie pojawia się okno dialogowe z UMOWĄ LICENCYJNĄ programu RCAD; aby kontynuować instalację po zapoznaniu się z warunkami umowy, należy nacisnąć klawisz TAK (akceptacja warunków umowy licencyjnej). Robobat

10 strona: 10 RCAD Żelbet wersja Podręcznik użytkownika Następne pojawia się okno dialogowe umożliwiające podanie podstawowych informacji o użytkowniku (patrz poniższy rysunek); należy w nim wpisać nazwisko (inicjały) użytkownika i nazwę firmy; aby kontynuować, należy nacisnąć klawisz DALEJ. UWAGA: W przypadku instalacji programu RCAD Żelbet pojawia się okno dialogowe umożliwiające wybór programów, które mają być instalowane; można wybrać dwa programy, które mogą być wspólnie zainstalowane: RCAD Żelbet i RCAD Rysunki szalunkowe; aby kontynuować, należy nacisnąć klawisz DALEJ. Następnie pojawia się okno, w którym podany może zostać docelowy folder instalacji programu na dysku (patrz poniższy rysunek); domyślnym katalogiem instalacyjnym jest folder: C:/Program Files/ROBOBAT/RCAD. Lokalizacja może być wpisana bezpośrednio z klawiatury lub wybrana przy pomocy klawisza PRZEGLĄDAJ dostępnego w dolnej części okienka; jeżeli podanego foldera nie ma na dysku, program instalacyjny utworzy folder o podanej przez użytkownika nazwie; aby kontynuować, należy nacisnąć klawisz DALEJ. Robobat

11 RCAD Żelbet wersja Podręcznik użytkownika strona: 11 Pojawia się okno umożliwiające wybór produktów firmy Robobat, które mają być zainstalowane na dysku - patrz poniższy rysunek. Robobat

12 strona: 12 RCAD Żelbet wersja Podręcznik użytkownika Po naciśnięciu klawisza DALEJ na ekranie pojawia się okno służące do podania nazwy grupy, w której zainstalowany zostanie program RCAD (patrz rysunek poniżej); na ekranie pojawia się domyślna nazwa grupy (RCAD), którą użytkownik może zmienić. Na koniec pojawia się okno potwierdzające dotychczas wprowadzone informacje (lokalizacja programu, dane użytkownika, docelowy folder); po naciśnięciu klawisza DALEJ rozpoczyna się instalacja programu. UWAGA: Po instalacji jednego z programów RCAD (RCAD Żelbet lub RCAD Stal) możliwa jest instalacja kolejnego programu RCAD; jeżeli przykładowo został zainstalowany program RCAD Żelbet, to instalacja programu RCAD Stal przebiega bardzo szybko - ogranicza się bowiem do skopiowania kilkunastu plików i utworzenia skrótu programu RCAD Stal na pulpicie. Po skopiowaniu wszystkich plików na dysk na ekranie może pojawić się okno dialogowe pokazane na poniższym rysunku. Robobat

13 RCAD Żelbet wersja Podręcznik użytkownika strona: 13 W powyższym oknie dialogowym należy wybrać typ protekcji: jednostanowiskowa; po naciśnięciu klawisza DALEJ instalacja jest zakończona. INSTALACJA Z PROTEKCJĄ SIECIOWĄ UWAGA: Przed rozpoczęciem instalacji z protekcją sieciową należy zainstalować protekcję sieciową na serwerze (patrz INSTALACJA PROTEKCJI SIECIOWEJ). Instalacja przebiega w identyczny sposób jak instalacja z protekcją jednostanowiskową, tylko w powyższym oknie należy wybrać typ protekcji: sieciowa. Dla komputerów pracujących w sieci można użyć specjalnego klucza sieciowego, instalowanego na jednym, wybranym komputerze. Instalacja protekcji sieciowej pozwala na zainstalowanie programu RCAD na wielu komputerach w sieci komputerowej (czyli jest to instalacja wielostanowiskowa programu) i wykorzystywaniu wspólnego klucza sieciowego obecnego na jednym komputerze (nie ma konieczności używania odrębnych kluczy protekcyjnych na każdym komputerze znajdującym się w sieci). Taki system protekcji nazywany jest Protekcją sieciową. Protekcja sieciowa jest niezależna od wersji sieciowej programu i wymaga jedynie istnienia samej sieci komputerowej. Aby prawidłowo obsługiwać klucz sieciowy należy na komputerze, do którego będzie on podłączony, zainstalować specjalistyczny program nadzorujący, tzw. menedżer protekcji (NetHASP License Manager); jest to instalacja protekcji sieciowej - patrz opis poniżej. Po zakończeniu instalacji sieciowej i podłączeniu klucza sieciowego każdy z komputerów pracujących w sieci będzie mógł wykorzystywać protekcję sieciową. Aby poprawnie działała zainstalowana protekcja sieciowa w sieci muszą być spełnione warunki: komputer, na którym zainstalowany jest serwer protekcji sieciowej, musi mieć fizyczny internetowy adres IP (jeżeli stanowisko nie jest w sieci lokalnej) lub adres sieci lokalnej na wszystkich pozostałych komputerach musi być zainstalowany jeden z dostępnych protokołów (np. TCP\IP). Robobat

14 strona: 14 RCAD Żelbet wersja Podręcznik użytkownika Kolejne etapy instalacji programu RCAD na wielu stanowiskach z jedną protekcją sieciową to: instalacja protekcji sieciowej (patrz opis poniżej); instalacja może być wykonana bezpośrednio z płytki CD poprzez naciśnięcie klawisza Protekcja sieciowa znajdującego się w oknie Instalacji specjalnych lub uruchomienie pliku lmsetup.exe znajdującego się w katalogu Install \ Hasp \ Servers \ Win32 (program może być instalowany jako aplikacja lub jako serwis) instalacja programu RCAD (instalacja na pojedynczym komputerze) na każdym stanowisku (węźle) skopiowanie plików protekcyjnych *.pmn na każdy komputer (węzeł) do katalogu: dysk_systemowy:\ Program Files\ Common Files \ Robobat \ Prot \ Net \~tmp lub dysk_systemowy:\ Program Files\ Common Files \ Robobat \ Prot \ Std \~tmp; katalog, do którego skopiowane zostały pliki *.pmn jest dowolny, jednakże musi być on widoczny w oknie dialogowym Protekcja - Ustawienia (patrz poniższy punkt) uruchomienie programu Protekcja - Ustawienia wybierając z menu systemu Windows opcję ROBOT Office / Narzędzia; w oknie dialogowym należy przejść na zakładkę Ustawienia, w opcji kartoteki i licencje wskazać skopiowane pliki protekcyjne dla licencji sieciowej, a następnie zaznaczyć opcję Używaj licencji sieciowych dla opcji Wspólne ustawienia dla wszystkich programów; wskazać stosowny plik protekcyjny, a następnie nacisnąć klawisze Zastosuj i Zamknij. INSTALACJA PROTEKCJI SIECIOWEJ Instalacja protekcji sieciowej umożliwia zainstalowanie protekcji sieciowej na dowolnym komputerze pracującym w sieci. Nie zaleca się instalacji protekcji na serwerze sieci komputerowej (ze względów bezpieczeństwa lepiej nie obciążać go dodatkowymi zadaniami, choć formalnie instalację można przeprowadzić na każdym komputerze). Oczywiście komputer, na którym zostanie zainstalowana protekcja, musi być aktywny, gdyż każdorazowe zakończenie jego pracy oznacza zakończenie działania protekcji sieciowej. Instalacja protekcji sieciowej jest dostępna na ekranie Instalacji specjalnych pakietu ROBOT Office. Zgodnie z informacją wyświetlaną w trakcie instalacji menedżer protekcji może być instalowany albo jako serwis, albo jako aplikacja (patrz poniższy opis). UWAGA: Klucz protekcyjny NIE może być włożony do portu komputera; informuje o tym komunikat pokazany na poniższym rysunku. Istnieją dwie możliwości: - tryb instalacji aplikacja - tryb instalacji serwis. W trybie aplikacji menedżer jest dodawany do programów uruchamiających się po włączeniu komputera (znajduje się w programach menu Start ); ten typ instalacji jest zalecany, gdy na komputerze znajdują się programy zabezpieczające typu firewall, które mogą blokować dostęp do posiadanego klucza protekcyjnego, a co za tym idzie, uniemożliwić działanie protekcji. Jeżeli wybrany został tryb serwis, to blokada klucza protekcyjnego nie będzie sygnalizowana. Po zakończeniu instalacji protekcji sieciowej należy wykonać restart systemu Windows w celu uruchomienia sterowników do klucza protekcyjnego. Instalacja wersji 7.1 programu RCAD pozwala na współistnienie na jednym komputerze kilku różnych wersji programu RCAD działających z różnymi wersjami programu AutoCAD. Na dysku instalowany jest dodatkowy program pozwalający na przełączanie się pomiędzy wersjami. Aby zmienić wersję programu RCAD lub AutoCAD, należy: - uruchomić wersję programu AutoCAD, z którą chcemy pracować - uruchomić program RCAD - konfiguracja podstawowa z menu Start \ Programy \ ROBOT Office \ Narzędzia - po otwarciu okna dialogowego RCAD - konfiguracja wybrać na odpowiedniej zakładce (Stal, Żelbet) wersję programu RCAD. Robobat

15 RCAD Żelbet wersja Podręcznik użytkownika strona: 15 Po zainstalowaniu programu RCAD na dysku konieczne jest ponowne uruchomienie systemu WINDOWS 2000/XP/Vista. Na ekranie pojawia się zatem ostrzeżenie informujące, że przed uruchomieniem programu należy zrestartować komputer; dodatkowo w oknie dialogowym dokonany może zostać wybór jednej z poniższych opcji (ale tylko wtedy, gdy program jest instalowany po skopiowaniu wersji instalacyjnej z Internetu lub bezpośrednio z płytki instalacyjnej po wybraniu jedynie instalacji programu RCAD): czy połączyć się z Internetem i sprawdzić, czy istnieją już na stronie producenta oprogramowania uaktualnienia instalowanej wersji czy zakończyć instalację bez sprawdzenia, czy istnieje aktualizacja instalowanego programu. Po zainstalowaniu programu w menu programu RCAD znajduje się opcja Pomoc / Dostępne aktualizacje programu, której uruchomienie spowoduje otwarcie strony internetowej producenta lub dystrybutora oprogramowania; z takiej strony będzie można pobrać uaktualnienia programu (Maintenance Pack, informacje o nowej wersji itp.). Uruchomienie systemu RCAD jest możliwe poprzez: dwukrotne kliknięcie w ikony programów (osobno tworzona jest ikona do części stalowej, a osobno do części żelbetowej) znajdujące się na pulpicie systemu Windows: - RCAD Żelbet - RCAD Stal wybranie komend RCAD Żelbet lub RCAD Stal w utworzonej grupie RCAD. 2. OPIS PROGRAMU 2.1. Ogólny opis programu Program RCAD powstał, aby ułatwić przygotowywanie rysunków wykonawczych części składowych projektowanych konstrukcji. Po zakończeniu etapu projektowania architektonicznego konstrukcji oraz generacji modelu obliczeniowego konstrukcji (ten etap zawiera obliczenia i weryfikację elementów konstrukcji) następuje etap tworzenia dokumentacji technicznej projektu z wymaganymi rysunkami wykonawczymi. Program RCAD Żelbet umożliwia wykonywanie szczegółowych rysunków zbrojenia konstrukcji żelbetowych; posiada pełny zestaw opcji do rysowania detali rysunku konstrukcji żelbetowej, które są dostosowane do potrzeb inżyniera konstruktora i pozwalają w intuicyjny sposób tworzyć kreślone obiekty. RCAD Żelbet jest programem umożliwiającym generację rysunków wykonawczych elementów konstrukcji żelbetowych; jest podzielony na kilka części, które są odpowiedzialne za: 1. edycję rysunku lub części rysunku (rzuty, przecięcia itp.) - dodawanie dodatkowych elementów rysunku, korekta istniejących elementów konstrukcji, dodanie wymiarów elementów konstrukcji 2. generację końcowych rysunków wykonawczych 3. zarządzanie wydrukami. Program RCAD w połączeniu z programem ROBOT Millennium pozwala na wykonanie pełnego projektu konstrukcji: stworzenie modelu konstrukcji i obliczenie konstrukcji wymiarowanie konstrukcji (np. obliczenie wymaganego zbrojenia w elementach konstrukcji żelbetowej) generacja rysunków wykonawczych z możliwością edycji stworzonych rysunków. W programie wyróżnione zostały następujące obiekty: Widok - pojedynczy rysunek; jest zawsze składnikiem dokumentu - jeżeli został dodany do wydruku, to jest równocześnie elementem wydruku. UWAGA: tylko widok (rysunek) znajdujący się na wydruku może zostać wydrukowany Robobat

16 strona: 16 RCAD Żelbet wersja Podręcznik użytkownika Wydruk - gotowy wydruk składający się z widoków; jego odpowiednikiem w programie AutoCAD jest arkusz papierowy wraz ze znajdującymi się na nim widokami AutoCAD; dla każdego wydruku istnieje dokładnie jeden odpowiadający mu arkusz papierowy. Wymienione elementy są związane z etapami pracy nad projektem Etapy pracy nad rysunkami projektu konstrukcji Pracę nad tworzeniem dokumentacji projektowanej konstrukcji (rysunkami) można podzielić na następujące etapy: 1. Definicja dokumentów Dokument - zestaw rysunków (widoków) elementów konstrukcji żelbetowej; dokument składa się z widoków (dokument nie może być wydrukowany). 2. Definicja (edycja) widoków Widok - pojedynczy rysunek zawsze będący składnikiem dokumentu; jeżeli został dodany do wydruku, to jest równocześnie elementem wydruku - tylko widok (rysunek) znajdujący się na wydruku może zostać wydrukowany. 3. Generacja wydruku Wydruk - przygotowany gotowy wydruk; składa się z widoków (dla każdego Wydruku istnieje dokładnie jeden odpowiadający mu arkusz papierowy). Robobat

17 RCAD Żelbet wersja Podręcznik użytkownika strona: 17 Wszystkie operacje wykonywane są na arkuszach wydruku (papieru). Arkusz wydruku jest obiektem programu AutoCAD. Służy do kompozycji końcowego wydruku. Dla każdego arkusza wydruku (papierowego) istnieje jeden wydruk. Patrz również: Skala rysunków Przykład definicji widoków i tworzenia rysunku końcowego 2.3. Przykład odczytu rysunku utworzonego w programie ROBOT Aby wczytać rysunek utworzony w module żelbetowym programu ROBOT (belki, słupy, stopy fundamentowe itp.), należy: uruchomić opcję menu RBCR / Wstaw rysunek z ROBOT Millennium lub nacisnąć ikonę w oknie dialogowym Otwieranie pokazanym na poniższym rysunku wskazać w drzewku znajdującym się w prawej części okna dialogowego rysunek, który na zostać otworzony w programie RCAD Żelbet (w tym przypadku są to Rysunek1 i Rysunek2 znajdujące się w poziomie standardowym i należące do zadania belki zelb) UWAGA: Jeżeli opcja Import wydruków jest włączona, to zostaną wczytane rysunki przygotowane do wydruku w pliku programu ROBOT. Robobat

18 strona: 18 RCAD Żelbet wersja Podręcznik użytkownika nacisnąć klawisz Otwórz w powyższym oknie dialogowym; do programu RCAD Żelbet wczytane zostaną wybrane rysunki belki żelbetowej, dla każdego rysunku w oknie dialogowym Inspektor obiektów na zakładce Pozycje utworzone zostaną pozycje zawierające odpowiednie widoki elementów belki żelbetowej (patrz poniższy rysunek). W programie RCAD Żelbet można edytować wczytane rysunki i przygotować końcowe rysunki elementów konstrukcji żelbetowej Opcje dostępne w menu Poniżej przedstawione są wszystkie opcje dostępne w programie RCAD Żelbet (menu części żelbetowej). Podane zostanie położenie opcji w menu tekstowym, ikona symbolizująca tę opcję, komenda powodująca uruchomienie opcji z linii komend oraz krótki opis opcji. Zbrojenie w widoku Otwarcie okna dialogowego Zbrojenie w widoku; opcja umożliwia definicję prętów zbrojeniowych (zbrojenia podłużnego) w elemencie konstrukcji żelbetowej. Menu: komenda RBCR / Zbrojenie w widoku Linia komend: RBCR_DEF_BAR_BV Zbrojenie w przekroju Zbrojenie punktowe Zbrojenie specjalne Otwarcie okna dialogowego Zbrojenie w przekroju; opcja umożliwia definicję prętów zbrojeniowych (zbrojenia poprzecznego) w przekroju poprzecznym elementu konstrukcji żelbetowej. Menu: komenda RBCR / Zbrojenie w przekroju Linia komend: RBCR_DEF_BAR_BS Otwarcie okna dialogowego Zbrojenie punktowe; opcja umożliwia definicję rozkładu zbrojenia w postaci punktowej (zbrojenie w przekroju). Menu: komenda RBCR / Zbrojenie punktowe Linia komend: RBCR_DISTRIBUTION_POINT Otwarcie okna dialogowego Zbrojenie specjalne; opcja umożliwia definicję specyficznych prętów zbrojeniowych wykorzystywanych w różnych elementach konstrukcji żelbetowych (np. zbrojenie na docisk, zbrojenie krótkich wsporników, uchwyty transportowe itp.). Menu: komenda RBCR / Zbrojenie specjalne Linia komend: RBCR_DEF_BARLIBSPECIAL Robobat

19 RCAD Żelbet wersja Podręcznik użytkownika strona: 19 Siatki w przekroju Siatki w przekroju - schemat Zbrojenie wyrzucone Rozkład zbrojenia Rozkład powierzchniowy siatki Rozkład powierzchniowy - pręty Rozkład radialny - pręty Rozkład siatki Profile stalowe Definicja profilu Profile stalowe - opis Otwarcie okna dialogowego Kształt siatki; opcja umożliwia definicję siatki zbrojeniowej w przekroju elementu konstrukcji żelbetowej. Menu: komenda RBCR / Siatki w przekroju Linia komend: RBCR_DEF_NET_SIDE Opcja służy do wyciągnięcia wskazanej siatki w przekroju poza obrys deskowania, aby przedstawić pełny kształt i geometrię zbrojenia (jest to szczegółowa prezentacja siatki zbrojeniowej potrzebna zbrojarzowi do właściwego ukształtowania zbrojenia). Menu: komenda RBCR / Siatki w przekroju - schemat Linia komend: RBCR_DEF_NET_PULL Opcja służy do wyciągnięcia wskazanego pręta poza obrys deskowania, aby przedstawić pełny kształt i geometrię zbrojenia (jest to szczegółowa prezentacja pręta potrzebna zbrojarzowi do właściwego ukształtowania zbrojenia). Menu: komenda RBCR / Zbrojenie wyrzucone Linia komend: RBCR_DEF_PULL Opcja umożliwia definicję rozkładu zbrojenia. Menu: komenda RBCR / Rozkład zbrojenia Linia komend: RBCR_DEF_BAR_DISTRIBUTION Otwarcie okna dialogowego Rozkład powierzchniowy - siatki; opcja umożliwia definicję obszarów rozkładu siatek (na przykład zbrojenie płyt żelbetowych). Menu: komenda RBCR / Rozkład powierzchniowy - siatki Linia komend: RBCR_NETD_RECT Otwarcie okna dialogowego Rozkład powierzchniowy - pręty; opcja umożliwia definicję obszarów rozkładu prętowego (na przykład zbrojenie płyt żelbetowych). Menu: komenda RBCR / Rozkład powierzchniowy - pręty Linia komend: RBCR_DEF_BAR_SURF Otwarcie okna dialogowego Zbrojenie powierzchniowe radialne; opcja umożliwia definicję zbrojenia radialnego (na przykład zbrojenie kołowych płyt żelbetowych). Menu: komenda RBCR / Rozkład radialny Linia komend: RBCR_CREATE_RADIAL Otwarcie okna dialogowego Rozkład powierzchniowy - siatki; opcja umożliwia definicję obszarów rozkładu przy pomocy siatek zbrojeniowych (na przykład zbrojenie płyt żelbetowych). Menu: komenda RBCR / Rozkład powierzchniowy - siatki Linia komend: RBCR_NETD_RECT Otwarcie okna dialogowego Profile stalowe; opcja umożliwia definicję profili stalowych. Menu: komenda RBCR / Definicja - profile stalowe / Profile stalowe Linia komend: RBCR_CREATE_STEEL_VIEW Otwarcie okna dialogowego Opis profilu; opcja umożliwia dokonanie opisu wskazanego profilu stalowego. Menu: komenda RBCR / Definicja - profile stalowe / Profile stalowe - opis Linia komend: RBCR_CREATE_STEEL_DESC Robobat

20 strona: 20 Profile stalowe - przekrój Dotnij profil do linii Usuń cięcie Opis pręta RCAD Żelbet wersja Podręcznik użytkownika Wybranie tej opcji powoduje generację przekroju profilu stalowego; aby utworzyć przekrój pionowy, należy wskazać linię przecięcia (dwa punkty definiujące odcinek) i głębokość przekroju. Menu: komenda RBCR / Definicja - profile stalowe / Profile stalowe - przekrój Linia komend: RBCR_CREATE_STEEL_SECTION Opcja umożliwia przeprowadzenie cięcia profilu stalowego do płaszczyzny określonej przez linię. Menu: komenda RBCR / Definicja - profile stalowe / Dotnij profil do linii Linia komend: RBCR_CREATE_STEEL_CUT Opcja umożliwia usunięcie dokonanego wcześniej docięcia profilu stalowego. Menu: komenda RBCR / Definicja - profile stalowe / Usuń cięcie Linia komend: RBCR_CREATE_STEEL_CUTS Opcja umożliwia definicję opisu pręta zbrojeniowego. Menu: komenda RBCR / Opis zbrojenia / Opis pręta Linia komend: RBCR_BARBVFORMDESC Opis zbrojenia rozkładu Opcja umożliwia definicję opisu rozkładu zbrojenia Menu: komenda RBCR / Opis zbrojenia / Opis rozkładu zbrojenia Linia komend: RBCR_DISTRIB_DESC Opis siatki w przekroju Style opisu zbrojenia Zestawienie główne Zestawienie elementów Zestawienie szczegółowe Zestawienie podsumowujące Opcja umożliwia definicję opisu siatki zbrojeniowej w przekroju. Menu: komenda RBCR / Opis zbrojenia / Opis siatki w przekroju Linia komend: RBCR_DEF_NET_SIDE_DESC Otwarcie okna dialogowego Opis kształtu zbrojenia; opcja umożliwia definicję stylów (formatu) opisu dla poszczególnych elementów zbrojenia. Menu: komenda RBCR / Opis zbrojenia / Style opisu zbrojenia Linia komend: RBCR_SHAPE_DESC Opcja umożliwia dodanie głównego zestawienia dla prętów zbrojeniowych znajdujących się na rysunku w punkcie rysunku wskazanym przez użytkownika. Menu: komenda RBCR / Wykaz zbrojenia / Pręty - Zestawienie główne Linia komend: RBCR_LIST_BAR_MAIN Opcja umożliwia tworzenie tabeli zbrojenia zawierającej podział prętów zbrojeniowych na elementy konstrukcyjne (belki, słupy itp.). Menu: komenda RBCR / Wykaz zbrojenia / Pręty - Zestawienie elementów Linia komend: RBCR_LIST_BAR_ELEM Opcja umożliwia dodanie szczegółowego zestawienia dla pozycji zbrojenia o rozkładzie zmiennym lub powierzchniowym rozkładzie prętowym znajdującej się na rysunku w punkcie rysunku wskazanym przez użytkownika. Menu: komenda RBCR / Wykaz zbrojenia / Pręty - Zestawienie szczegółowe Linia komend: RBCR_LIST_BAR_DETA Opcja umożliwia dodanie zestawienia podsumowującego dla prętów zbrojeniowych znajdujących się na rysunku w punkcie rysunku wskazanym przez użytkownika. Menu: komenda RBCR / Wykaz zbrojenia / Pręty - Zestawienie podsumowujące Linia komend: RBCR_LIST_BAR_SUM Robobat

21 RCAD Żelbet wersja Podręcznik użytkownika strona: 21 Zestawienie główne Zestawienie podsumowujące Aktualizacja zestawienia Wydruk/Eksport/Edycj a zestawienia Opcja umożliwia dodanie głównego zestawienia dla siatek zbrojeniowych znajdujących się na rysunku w punkcie rysunku wskazanym przez użytkownika. Menu: komenda RBCR / Wykaz zbrojenia / Siatki - Zestawienie główne Linia komend: RBCR_LIST_NET_MAIN Opcja umożliwia dodanie zestawienia podsumowującego dla siatek zbrojeniowych znajdujących się na rysunku w punkcie rysunku wskazanym przez użytkownika. Menu: komenda RBCR / Wykaz zbrojenia / Siatki - Zestawienie podsumowujące Linia komend: RBCR_LIST_NET_SUM Uruchomienie opcji powoduje aktualizację wskazanego zestawienia po dokonanych zmianach w geometrii/parametrach zbrojenia. Menu: komenda RBCR / Wykaz zbrojenia / Aktualizacja zestawienia Linia komend: RBCR_LIST_ACT Opcja umożliwia wydruk zestawienia lub eksport zestawienia wskazanego zbrojenia do pliku o formacie *.xls lub *.csv. Menu: komenda RBCR / Wykaz zbrojenia / Wydruk/Eksport/Edycja zestawienia Linia komend: RBCR_LIST_EXP Style zbrojenia zestawień Otwarcie okna dialogowego Style zestawienia zbrojenia; opcja umożliwia definicję/modyfikację stylów tabel zbrojenia używanych do zestawienia zbrojenia w elementach konstrukcji żelbetowej. Menu: komenda RBCR / Wykaz zbrojenia / Style zestawień zbrojenia Linia komend: RBCR_LIST_PAR Wstaw rysunek z ROBOT Millennium Powierzchnie zbrojenia z ROBOT Millennium Zbrojenie konstrukcji typowych Stopa fundamentowa Stopa kielichowa Opcja umożliwia wstawienie rysunku przygotowanego w programie ROBOT Millennium. Menu: komenda RBCR / Wstaw rysunek z ROBOT Millennium Linia komend: RBCR_TOOL_IMPORT_RM Opcja umożliwia odczytanie wartości teoretycznych powierzchni zbrojenia obliczonych dla płyty w programie ROBOT Millennium. Odczytywany jest plik w formacie programu ROBOT (*.rtd), w którym dla każdego elementu skończonego na płycie podawane są wartości zbrojenia górnego i dolnego. Po otwarciu pliku w programie RCAD na płycie prezentowane są krzyże zbrojenia, które znikają po utworzeniu dla płyty odpowiedniego zbrojenia w programie RCAD. Menu: komenda RBCR / Powierzchnie zbrojenia z ROBOT Millennium Linia komend: RBCR_TOOL_IMPORT_PL Podmenu, w którym znajdują się komendy umożliwiające definicję zbrojenia typowych elementów konstrukcji żelbetowych. Opcja umożliwia definicję zbrojenia typowej stopy fundamentowej po podaniu kilku charakterystycznych parametrów w oknie dialogowym (geometria stopy/parametry zbrojenia). Menu: komenda RBCR / Zbrojenie konstrukcji typowych / Stopa fundamentowa Opcja umożliwia definicję zbrojenia typowej stopy kielichowej po podaniu kilku charakterystycznych parametrów w oknie dialogowym (geometria stopy/parametry zbrojenia). Menu: komenda RBCR / Zbrojenie konstrukcji typowych / Stopa kielichowa Robobat

22 strona: 22 Ława fundamentowa Słup Otwór Narożnik Naroże płyty Rozkład płyt prefabrykowanych Belka Schody Oczep Pal Belka podwalinowa RCAD Żelbet wersja Podręcznik użytkownika Opcja umożliwia definicję zbrojenia typowej ławy fundamentowej po podaniu kilku charakterystycznych parametrów w oknie dialogowym (geometria ławy/parametry zbrojenia). Menu: komenda RBCR / Zbrojenie konstrukcji typowych / Ława fundamentowa Opcja umożliwia definicję zbrojenia typowego słupa okrągłego lub prostokątnego po podaniu kilku charakterystycznych parametrów w oknie dialogowym (geometria słupa/parametry zbrojenia). Menu: komenda RBCR / Zbrojenie konstrukcji typowych / Słup Opcja umożliwia definicję zbrojenia typowego otworu okrągłego lub prostokątnego po podaniu kilku charakterystycznych parametrów w oknie dialogowym (geometria otworu/parametry zbrojenia). Menu: komenda RBCR / Zbrojenie konstrukcji typowych / Otwór Opcja umożliwia definicję zbrojenia typowego narożnika po podaniu kilku charakterystycznych parametrów w oknie dialogowym (geometria narożnika/parametry zbrojenia). Menu: komenda RBCR / Zbrojenie konstrukcji typowych / Narożnik Opcja umożliwia definicję zbrojenia typowego naroża płyty żelbetowej po podaniu kilku charakterystycznych parametrów w oknie dialogowym (geometria naroża płyty/parametry zbrojenia). Menu: komenda RBCR / Zbrojenie konstrukcji typowych / Naroże płyty Opcja umożliwia definicję rozkładu płyt prefabrykowanych oraz generację zbrojenia tych płyt po podaniu kilku charakterystycznych parametrów w oknie dialogowym (geometria obszaru rozkładu płyt/parametry zbrojenia). Menu: komenda RBCR / Zbrojenie konstrukcji typowych / Rozkład płyt prefabrykowanych Opcja umożliwia definicję zbrojenia typowego belki po podaniu kilku charakterystycznych parametrów w oknie dialogowym (geometria belki/parametry zbrojenia). Menu: komenda RBCR / Zbrojenie konstrukcji typowych / Belka Opcja umożliwia definicję zbrojenia typowego schodów po podaniu kilku charakterystycznych parametrów w oknie dialogowym (geometria schodów/parametry zbrojenia). Menu: komenda RBCR / Zbrojenie konstrukcji typowych / Schody Opcja umożliwia definicję zbrojenia typowego oczepu (pale fundamentowe) po podaniu kilku charakterystycznych parametrów w oknie dialogowym (geometria oczepu/parametry zbrojenia). Menu: komenda RBCR / Zbrojenie konstrukcji typowych / Oczep Opcja umożliwia definicję zbrojenia typowego pala fundamentowego po podaniu kilku charakterystycznych parametrów w oknie dialogowym (geometria pala/parametry zbrojenia). Menu: komenda RBCR / Zbrojenie konstrukcji typowych / Pal Opcja umożliwia definicję zbrojenia typowego belki podwalinowej po podaniu kilku charakterystycznych parametrów w oknie dialogowym (geometria belki/parametry zbrojenia). Menu: komenda RBCR / Zbrojenie konstrukcji typowych / Belka podwalinowa Robobat

23 RCAD Żelbet wersja Podręcznik użytkownika strona: 23 Attyka Utwórz liniowy element Opcja umożliwia definicję zbrojenia typowej attyki po podaniu kilku charakterystycznych parametrów w oknie dialogowym (geometria attyki/parametry zbrojenia). Menu: komenda RBCR / Zbrojenie konstrukcji typowych / Attyka Opcja umożliwia definicję elementu konstrukcji żelbetowej (przekroju elementu żelbetowego), któremu nadawana będzie jedna właściwość: długość elementu. Po wybraniu opcji na ekranie pojawia się okno dialogowe pokazane poniżej. Wstaw liniowy element Po naciśnięciu klawisza Wybierz obiekty na ekranie należy wskazać element (blok elementów rysunkowych). Taki element może zostać zapisany do bazy. Menu: komenda RBCR / Zbrojenie konstrukcji typowych / Utwórz element liniowy Opcja umożliwia wstawienie elementu konstrukcji żelbetowej (przekroju elementu żelbetowego), któremu nadana została długość. Po wybraniu opcji na ekranie pojawia się okno dialogowe pokazane poniżej. Po wybraniu elementu liniowego zapisanego wcześniej na dysku blok elementów rysunkowych jest umieszczany na rysunku. Wybranemu elementowi liniowemu nadawana jest nazwa oraz długość; podawany jest również rozstaw elementów na długości (np. 3 metry długości co 20 centymetrów). Menu: komenda RBCR / Zbrojenie konstrukcji typowych / Wstaw element liniowy Deskowania Podmenu, w którym znajdują się komendy umożliwiające definicję deskowania typowych elementów konstrukcji żelbetowych. Robobat

24 strona: 24 RCAD Żelbet wersja Podręcznik użytkownika Stopa fundamentowa Ława fundamentowa Słup Belka Schody Opcja umożliwia definicję deskowania typowej stopy fundamentowej po podaniu kilku charakterystycznych parametrów w oknie dialogowym (geometria stopy). Menu: komenda RBCR / Deskowania / Stopa fundamentowa Opcja umożliwia definicję deskowania typowej ławy fundamentowej po podaniu kilku charakterystycznych parametrów w oknie dialogowym (geometria ławy). Menu: komenda RBCR / Deskowania / Ława fundamentowa Opcja umożliwia definicję deskowania typowego słupa po podaniu kilku charakterystycznych parametrów w oknie dialogowym (geometria słupa). Menu: komenda RBCR / Deskowania / Słup Opcja umożliwia definicję deskowania typowej belki po podaniu kilku charakterystycznych parametrów w oknie dialogowym (geometria belki). Menu: komenda RBCR / Deskowania / Belka Opcja umożliwia definicję deskowania typowych schodów po podaniu kilku charakterystycznych parametrów w oknie dialogowym (geometria schodów). Menu: komenda RBCR / Deskowania / Schody Oczep Opcja umożliwia definicję deskowania typowego oczepu (pale fundamentowe) po podaniu kilku charakterystycznych parametrów w oknie dialogowym (geometria oczepu). Menu: komenda RBCR / Deskowania / Oczep Belka podwalinowa Attyka Ustaw skalę opisu zbrojenia Opcja umożliwia definicję deskowania typowej belki podwalinowej po podaniu kilku charakterystycznych parametrów w oknie dialogowym (geometria belki). Menu: komenda RBCR / Deskowania / Belka podwalinowa Opcja umożliwia definicję deskowania typowej attyki po podaniu kilku charakterystycznych parametrów w oknie dialogowym (geometria attyki). Menu: komenda RBCR / Deskowania / Attyka Opcja umożliwia zmianę skali opisu zbrojenia; po wykonaniu tej opcji na rysunku prezentowanym na zakładce Model nic się nie zmienia - zmiana skali jest bowiem uwidaczniana podczas tworzenia wydruku (końcowego rysunku) na arkuszach wydrukowych. Menu: komenda RBCR / Narzędzia / Ustaw skalę opisu zbrojenia Linia komend: RBCR_DESC_SCALE Utwórz widok Opcja umożliwia zdefiniowanie widoku wykorzystywanego podczas tworzenia końcowego rysunku; podczas definicji widoku należy podać jego skalę. Menu: komenda RBCR / Narzędzia / Utwórz widok Linia komend: RBCT_ADDVIEW Zarządzanie elementami Opcja umożliwia dokonanie podziału prętów zbrojeniowych na elementy konstrukcyjne (belki, słupy itp.). Menu: komenda RBCR / Narzędzia / Utwórz element Linia komend: RBCR_CREATE_ELEMENT Patrz również: Zarządzanie elementami Robobat

25 RCAD Żelbet wersja Podręcznik użytkownika strona: 25 Wielokrotność zbrojenia Informacja o zbrojeniu Opcja umożliwia określenie wielokrotności wybranego zbrojenia (ilości zbrojenia w konstrukcji); podana wartość jest uwidaczniana w tabeli zestawczej zbrojenia (w kolumnie Ilość elementów). Menu: komenda RBCR / Narzędzia / Wielokrotność zbrojenia Linia komend: RBCR_TOOL_QUANTN Opcja pozwala na wyświetlenie podstawowych informacji dotyczących wskazanego pręta zbrojeniowego lub rozkładu zbrojenia. Menu: komenda RBCR / Narzędzia / Informacja o zbrojeniu Linia komend: RBCR_TOOL_INFO Renumeracja zbrojenia Znajdź zbrojenia Pokaż nieopisane Rozbij pozycji pozycję zbrojenie Opcja umożliwia zmianę numeracji zbrojenia; podczas renumeracji uwzględniane są (przypisane do kształtu pręta) następujące elementy: opis rozstawu, opis pręta wyrzuconego, tabele zbrojenia itp. Menu: komenda RBCR / Narzędzia / Renumeracja pozycji zbrojenia Linia komend: RBCR_TOOL_RENUM Opcja pozwala na wyszukiwanie pozycji zbrojenia na tworzonym rysunku. Menu: komenda RBCR / Narzędzia / Znajdź pozycję zbrojenia Linia komend: RBCR_TOOL_FINDR Opcja umożliwia zaznaczenie (podświetlenie na ekranie) zbrojenia, które nie ma jeszcze utworzonego opisu. Menu: komenda RBCR / Narzędzia / Pokaż zbrojenie nieopisane Linia komend: RBCR_TOOL_SELNDSC Opcja pozwala na rozbicie niektórych obiektów złożonych na pojedyncze elementy. Menu: komenda RBCR / Narzędzia / Rozbij Linia komend: RBCR_EXPLODE Kalkulator zbrojenia Zapisz model w formacie DWG Opcja uruchamia okno dialogowe Kalkulatora zbrojenia. Średnice prętów i powierzchnie zbrojenia podawane są w jednostkach, które zostały wybrane w Preferencjach. Kalkulator pozwala na obliczenie następujących wielkości: powierzchnie zbrojenia, przykładowo: 7* 12 = 7.92 cm2 7* * 16 = cm2 7* * * 10 = cm2 wymaganą liczbę prętów zbrojeniowych (przykładowo 44/14 = 29 prętów) wymaganą liczbę prętów zbrojeniowych o założonej średnicy (np. 18 i 12 mm) przy dodatkowym założeniu, że w przybliżeniu równa jest liczba prętów obydwu średnic (przykładowo: 44 / 18 / 12 = 12* * 12.0) wymaganą liczbę prętów zbrojeniowych o założonej średnicy (np. 18 i 12 mm) w taki sposób, aby pręty o średnicy 12 mm stanowiły określony procent wszystkich prętów (przykładowo: 44 / 18 / 12 %25 = 16 * * 12.0) różnicę pomiędzy podaną powierzchnią (np. 44 cm2) a sumaryczną powierzchnią podanych prętów zbrojeniowych (przykładowo: 44-5* 12 = cm2). Menu: komenda RBCR / Narzędzia / Kalkulator zbrojenia Linia komend: RBCR_TOOL_CALCULATOR Opcja umożliwia zapis modelu elementu konstrukcji w pliku o formacie DWG. Umożliwia to na otwarcie pliku w programie AutoCAD i dokonywanie dalszych operacji na utworzonym rysunku. Robobat

26 strona: 26 RCAD Żelbet wersja Podręcznik użytkownika UWAGA: Jeżeli rysunek zostanie zapisany w pliku o formacie *.DWG, a następnie otwarty w programie AutaCAD na komputerze, na którym NIE jest zainstalowany program RCAD Żelbet, to oznaczenia średnic nie będą wyświetlane. Aby oznaczenia średnic były wyświetlane na takim komputerze, należy dodatkowo skopiować do odpowiedniego katalogu programu AutoCAD plik diam.sex (plik musi być skopiowany do katalogu, do którego ustawiona jest ścieżka w programie AutoCAD ). Menu: komenda RBCR / Narzędzia / Zapisz model w formacie DWG Linia komend: RBCT_MODELEXPORT Elementy graficzne Wstaw oś Opcja umożliwia wstawienie osi w wybranym miejscu rysunku. Symbole rysowane są wg stylu domyślnego ustawianego w oknie dialogowym Preferencje zadania. Aby wstawić symbol osi konstrukcyjnej na rysunku, należy: 1 wybrać komendę RBCR / Elementy graficzne / Wstaw oś 2 wpisać numer (nazwę) osi konstrukcyjnej 3 wskazać pierwszy punkt symbolu osi 4 wskazać drugi punkt symbolu osi (patrz poniższy rysunek). Wstaw przekroju Wstaw poziomu symbol symbol Numer osi proponowany jest wg ustawień w stylu domyślnym; w trakcie wstawiania osi można wpisać dowolny numer (każdy następny będzie wstawiany wg ostatnio podanej numeracji). Możliwa jest modyfikacja numeru osi wykorzystując opcję z menu kontekstowego. Patrz również: Style symboli Menu: komenda RBCR / Elementy graficzne / Wstaw oś Linia komend: RBCT_DEF_SYMBOL_AXIS Opcja umożliwia wstawienie symbolu przekroju w wybranym miejscu rysunku. Symbole rysowane są wg stylu domyślnego ustawianego w oknie dialogowym Preferencje zadania. Aby wstawić symbol przekroju na rysunku, należy: 1 wybrać komendę RBCR / Elementy graficzne / Wstaw symbol przekroju 2 wpisać numer (nazwę) przekroju 3 wskazać pierwszy punkt przekroju 4 wskazać drugi punkt przekroju. Numeracja przekrojów proponowana jest wg ustawień w stylu domyślnym; w trakcie wstawiania symboli przekrojów można wpisać dowolny numer (każdy następny będzie wstawiany wg ostatnio podanej numeracji). Możliwa jest modyfikacja symbolu przekroju wykorzystując opcję z menu kontekstowego. Patrz również: Style symboli Menu: komenda RBCR / Elementy graficzne / Wstaw symbol przekroju Linia komend: RBCT_DEF_SYMBOL_SECTION Opcja umożliwia wstawienie symbolu poziomu w wybranym miejscu rysunku. Symbole rysowane są wg stylu domyślnego ustawianego w oknie dialogowym Preferencje zadania. Aby wstawić symbol poziomu na rysunku, należy: 1 wybrać komendę RBCR / Elementy graficzne / Wstaw symbol poziomu Robobat

27 RCAD Żelbet wersja Podręcznik użytkownika strona: 27 Modyfikacja 2 określić poziom początkowy (zerowy) 3 wskazać punkt na wybranym poziomie. Poziomy wstawiane w trakcie jednej sesji są ze sobą połączone; przy definicji kilku poziomów wpisana musi zostać wartość pierwszego wstawianego poziomu, natomiast pozostałe są wpisywane w zależności od miejsca wstawienia symbolu. Modyfikacja symbolu poziomu może powodować zmianę wartości poszczególnych poziomów (pozostałe zostają przeliczone), usuwanie oznaczeń, dodawanie nowych symboli do już istniejącej grupy. Patrz również: Style symboli Menu: komenda RBCR / Elementy graficzne / Wstaw symbol poziomu Linia komend: RBCT_DEF_SYMBOL_LEVEL Zbrojenia Parametrów graficznych zbrojenia Zakładów pręta Opisu zbrojenia Otuliny Opcja umożliwia modyfikację parametrów wybranego zbrojenia (klasa stali zbrojeniowej, średnica itp.). Pojawia się okno dialogowe, w którym dokonana może zostać zmiana parametrów zbrojenia. Menu: komenda RBCR / Modyfikacja / Zbrojenia Linia komend: RBCR_MOD_REINF Opcja umożliwia modyfikację parametrów geometrycznych wybranego zbrojenia (wypełnienie, kolor itp.) oraz włączania lub wyłączania opisów wartości dla krzyży zbrojenia importowanych z programu ROBOT. Pojawia się okno dialogowe, w którym dokonana może zostać zmiana parametrów zbrojenia. Menu: komenda RBCR / Modyfikacja / Parametrów graficznych zbrojenia Linia komend: RBCR_MOD_PROP Opcja umożliwia modyfikację parametrów zakładów pręta. Pojawia się okno dialogowe, w którym dokonana może zostać zmiana długości zakładów pręta. Menu: komenda RBCR / Modyfikacja / Zakładów pręta Linia komend: RBCR_MOD_BAR_LAP Opcja umożliwia modyfikację parametrów opisu wybranego zbrojenia oraz opisu automatycznego rozkładu siatek zbrojeniowych. Pojawia się okno dialogowe, w którym dokonana może zostać zmiana parametrów opisu zbrojenia. Menu: komenda RBCR / Modyfikacja / Opisu zbrojenia Linia komend: RBCR_MOD_DESC Opcja umożliwia zmianę wartości otuliny dla istniejącego zbrojenia; ten parametr odnosi się do otuliny segmentów prętów, do otuliny końców prętów (przeważnie zakończonych hakami), do obszaru dla rozkładu liniowo zmiennego oraz siatek w przekroju. Menu: komenda RBCR / Modyfikacja / Otuliny Linia komend: RBCR_TOOL_EDCOV Średnicy zagięć Opcja umożliwia modyfikację wartości średnicy zagięć prętów zbrojeniowych i siatek w przekroju. Menu: komenda RBCR / Modyfikacja / Średnicy zagięć Linia komend: RBCR_TOOL_EDBEND Długości pręta segmentu Opcja umożliwia modyfikację długości segmentów prętów zbrojeniowych i siatek w przekroju. Podawana jest wartość bezpośrednio z klawiatury, która pozwala na wydłużenie lub skrócenie segmentu pręta. Menu: komenda RBCR / Modyfikacja / Długości segmentu pręta Linia komend: RBCR_TOOL_EDSEGM Robobat

28 strona: 28 RCAD Żelbet wersja Podręcznik użytkownika Usuń pierwszy/ostatni segment pręta Modyfikacja obszaru rozkładu powierzchniowego Preferencje zadania Opcja umożliwia usunięcie pierwszego lub ostatniego elementu zbrojenia. Menu: komenda RBCR / Narzędzia / Usuń pierwszy\ostatni segment pręta Linia komend: RBCR_TOOL_BAR_DEL Opcja umożliwia modyfikację wartości otuliny lub szerokości podpór obszaru dla obszarów rozkładu powierzchniowego (rozkład prętowy lub siatkami zbrojeniowymi). Menu: komenda RBCR / Modyfikacja / Obszaru rozkładu powierzchniowego Linia komend: RBCR_MOD_CHBOUNDARY Otwarcie okna dialogowego Preferencje zadania; opcja umożliwia przyjęcie podstawowych parametrów wykorzystywanych w programie RCAD (normy, jednostki, materiały itp.). Menu: komenda RBCR / Preferencje zadania Linia komend: RBCR_JOB_PREF Preferencje Otwarcie okna dialogowego Opcje; opcja umożliwia ustawienia parametrów środowiska pracy programu RCAD. Menu: komenda RBCR / Preferencje Dostępne aktualizacje programu Inspektor obiektów - Pokaż / Ukryj Opcja, której uruchomienie spowoduje otwarcie strony internetowej producenta lub dystrybutora oprogramowania; z takiej strony będzie można pobrać uaktualnienia programu (Maintenance Pack, informacje o nowej wersji itp.). Menu: komenda RBCR / RCAD - Dostępne aktualizacje programu Linia komend: RBCT_UPDATESERVICE Opcja pozwala na włączenie / wyłączenie prezentacji okna dialogowego Inspektor obiektów znajdującego się standardowo w lewej części ekranu. Menu: komenda RBCR / Inspektor obiektów - Pokaż/Ukryj Linia komend: RBCTOI 3. KONFIGURACJA 3.1. Preferencje zadania Preferencje zadania Opcja umożliwia przyjęcie podstawowych parametrów wykorzystywanych w programie RCAD. Opcja dostępna jest: z menu wybierając opcję RBCR / Preferencje zadania naciskając ikonę Preferencje zadania z linii komend: RBCR_JOB_PREF. Okno dialogowe Preferencje zadania można podzielić na dwie zasadnicze części: w lewej części okna znajduje się drzewko wyboru (patrz poniższy rysunek), z którego użytkownik przy pomocy myszki wybiera jedną z opcji preferencji zadania programu Robobat

29 RCAD Żelbet wersja Podręcznik użytkownika strona: 29 po prawej stronie drzewka wyboru znajduje się część okna dialogowego, w którym znajdują się odpowiednie parametry dla opcji wybranej przez użytkownika z drzewka wyboru; okno dialogowe jest aktualizowane po wyborze przez użytkownika opcji. W prawej części okna dialogowego znajdują się standardowe klawisze (OK, Anuluj, Pomoc) oraz klawisze: Domyślne - naciśnięcie tego klawisza powoduje zapisanie wartości parametrów preferencji zadania jako wartości domyślnych Zapisz - naciśnięcie tego klawisza powoduje zapisanie aktualnego stanu parametrów preferencji pod nazwą znajdującą się w oknie dialogowym na zakładce Jednostki Usuń - naciśnięcie tego klawisza powoduje usunięcie zestawu preferencji zadania zapisanego pod aktualnie przedstawianą nazwą znajdującą się w oknie dialogowym na zakładce Jednostki. Patrz również: Preferencje Jednostki Po wybraniu opcji Jednostki znajdującej się w drzewku wyboru leżącym w lewej części okna dialogowego Preferencje zadania w prawej części okna znajdują się opcje pokazane na poniższym rysunku. W górnej części okna dialogowego znajduje się pole wyboru zestawu opcji preferencji. Poniżej określone mogą zostać jednostki pracy w programie RCAD. W wybranych jednostkach definiowane będą na ekranie kontury elementów konstrukcji żelbetowych, długości prętów itp. Robobat

30 strona: 30 RCAD Żelbet wersja Podręcznik użytkownika W oknie dialogowym znajduje się również opcja Format opisu i wymiaru długości, która służy do parametryzacji jednostki długości. Opcja ma zastosowanie jedynie w przypadku wymiarów i opisu długości zbrojenia (zbrojenie wyrzucone poza obszar rysunku). Celem opcji jest określenie w jaki sposób mają być prezentowane długości mniejsze od 1m i długości powyżej 1 m. Przykładowo, jeżeli w polu Format dla < 1.0 m wybrane zostaną centymetry, to wymiar 0.33 m zostanie wyświetlony jako 33 cm. W dolnej części okna dialogowego można dokonać wyboru jednostek wykorzystywanych w oknach dialogowych programu RCAD Żelbet. Jednostki zostały podzielone na następujące kategorie: jednostka długości, w skład której wchodzą następujące składniki: otulina, rozstaw, długość zbrojenia, wymiary deskowania itp. jednostka średnicy zbrojenia jednostka powierzchni zbrojenia jednostka masy. Jednostki wybierane są z listy rozwijalnej dostępnej dla każdej kategorii. Dla wszystkich jednostek możliwa jest zmiana sposobu prezentacji formatu liczb wymienionych wielkości. W tych polach można ustalić ile miejsc po przecinku będzie występowało dla każdej z wielkości. Aby zmienić liczbę miejsc po przecinku, należy kliknąć lewym klawiszem myszki w strzałki (odpowiednio zwiększana lub zmniejszana jest liczba miejsc po przecinku). Precyzja jednostek będzie odzwierciedlana na opisach zbrojenia, wymiarach itp. Należy zwrócić tu uwagę, że tabele zbrojenia mają własne ustawienia precyzji Normy / Materiały Po wybraniu opcji Materiały znajdującej się w drzewku wyboru leżącym w lewej części okna dialogowego Preferencje zadania w prawej części okna znajdują się opcje pokazane na poniższym rysunku. UWAGA: Materiały są automatycznie wczytywane po wyborze normy żelbetowej. W górnej części okna dialogowego w polu Normy wybrane mogą zostać normy wykorzystywane w programie RCAD: normę wymiarowania konstrukcji żelbetowych i normę rysunkową (rysunki zbrojenia). Wybrana norma rysunkowa narzuca odpowiednią symbolikę oznaczeń, kreskowań itp. obowiązująca w danym kraju normowym. W obecnej wersji programu dostępne są następujące normy: żelbetowa: - polskie normy: PN-84/B i PN-B-03264: francuska norma BAEL 99 - amerykańska ACI /M - brytyjska norma BS belgijska norma NBN B rumuńska norma STAS 10107/ Robobat

31 RCAD Żelbet wersja Podręcznik użytkownika strona: 31 - rosyjska norma SNiP norma Eurocode 2 (NAD włoski) - hiszpańska norma EHE 98 - norweska norma NS 3473 rysunkowa (odpowiednia dla żelbetowej): - polska norma PN-ISO 4066: francuska norma NF P amerykańska ACI /M - brytyjska norma BS 8666: belgijska norma NBN B rumuńska norma STAS - rosyjska norma GOST norma Eurocode 2 (NAD włoski) - hiszpańska norma EHE 98 - norweska norma NS W polu Normy znajduje się również opcja Dyspozycje sejsmiczne. Ma ona wpływ na długość haków prętów zbrojeniowych oraz wielkość zakładów prętów podłużnych; w bazach prętów zbrojeniowych dla normy francuskiej i rumuńskiej dostępne są dodatkowe kolumny zawierające długości haków, gdy aktywne są dyspozycje sejsmiczne. Włączenie opcji Dyspozycje sejsmiczne w powyższym oknie dialogowym powoduje, że długości haków są brane z tej dodatkowej kolumny uwzględniającej wpływy sejsmiczne (przy aktywnych dyspozycjach sejsmicznych długości haków są zwiększane około 2 razy w zależności od normy). Wartości zakładów w stosunku do wpisanych w preferencjach zwiększane są o 30%. W polu Pręty zbrojeniowe dokonany może zostać wybór klas stali dla odpowiedniego typu zbrojenia z wybranej bazy prętów zbrojeniowych; do klasy stali przypisany może zostać odpowiadający jej symbol. Listy rozwijalne zawierają symbole stali (są one zależne od wybranej normy). Rodzaje stali dostępne na listach wyboru odpowiadają wybranej bazie prętów zbrojeniowych; aby zmienić bazę prętów zbrojeniowych (pole, w którym prezentowana jest nazwa pliku, nie jest dostępne), należy nacisnąć klawisz ( ) znajdujący się obok pola Baza i w oknie dialogowym Otwórz wskazać odpowiedni plik bazy danych (*.mdb). Powoduje to dostosowanie parametrów zbrojenia do potrzeb użytkownika. Na rozwijalnej liście wyświetlane będą symbole graficzne; będzie możliwe również wpisanie dowolnego ciągu znaków z klawiatury. Poniżej prezentowana jest lista standardowych oznaczeń stali:. Dodatkowo dla prętów zbrojeniowych wybrany może zostać zakład zbrojenia podłużnego, poprzecznego i rozdzielczego; długość zakładu jest przyjmowana jako wielokrotność średnicy pręta zbrojeniowego. W polu Siatki zbrojeniowe dokonany może zostać wybór klas stali z wybranej bazy siatek zbrojeniowych. Rodzaje stali dostępne na liście wyboru odpowiadają wybranej bazie siatek zbrojeniowych; aby zmienić bazę siatek zbrojeniowych (pole, w którym prezentowana jest nazwa pliku, nie jest dostępne), należy nacisnąć klawisz ( ) znajdujący się obok pola Baza i w oknie dialogowym Otwórz wskazać odpowiedni plik bazy danych (*.mdb). Powoduje to dostosowanie parametrów siatek zbrojeniowych do potrzeb użytkownika. W górnej części okna dialogowego podana może zostać wartość otuliny zbrojenia: osobno dla prętów podłużnych (zbrojenie w widoku), a osobno dla prętów poprzecznych (zbrojenie w przekroju). Podana w polach edycyjnych wartość otuliny dla zbrojenia podłużnego jest wykorzystywana podczas definicji zbrojenia w widoku i zbrojenia specjalnego, a wartość otulina zbrojenia poprzecznego jest wykorzystywana podczas definicji zbrojenia w przekroju. W polu Profile stalowe dokonany może zostać wybór baz profili stalowych. Aby dodać nowy katalog profili do listy aktywnych katalogów profili, należy nacisnąć klawisz Powoduje on otwarcie okna dialogowego, w którym wskazana ma zostać baza profili stalowych. Baza profili może zostać usunięta z listy aktywnych katalogów profili; aby tego dokonać, należy wybrać katalog profili z listy i nacisnąć klawisz Robobat

32 strona: 32 RCAD Żelbet wersja Podręcznik użytkownika W polu Profile stalowe dokonany może zostać również wybór materiałów dla profili stalowych. Materiały znajdujące się na liście wyboru odpowiadają wybranym materiałom z bazy materiałów. Aby dodać materiał do listy, należy nacisnąć klawisz ( ) znajdujący się obok pola Materiał i w oknie dialogowym Baza materiałów wskazać odpowiedni materiał Opcje Po wybraniu opcji Opcje znajdującej się w drzewku wyboru leżącym w lewej części okna dialogowego Preferencje zadania w prawej części okna znajdują się opcje pokazane na poniższym rysunku. W górnej części okna dialogowego znajduje się opcja Wyłącz opis krzyży zbrojenia. Jej włączenie powoduje, że wartości wczytywane razem z krzyżami zbrojenia dla płyt nie będą prezentowane na ekranie (rysunku). W dolnej części okna dialogowego określony może zostać sposób definicji długości haka: - jako długości odcinka prostego haka - jako długości rzeczywistej haka. Dodatkowo w powyższym oknie dialogowym znajduje się opcja Dodaj zakład dla prętów punktowych bez kształtu. Jej włączenie powoduje, że dla prętów punktowych, które nie mają przypisanego kształtu (mają zdefiniowaną jedynie długość) oraz których długość przekracza długość handlową prętów zbrojeniowych (np. 12 m), dodane zostaną automatycznie zakłady prętów; odzwierciedlone to zostanie w tabeli zbrojenia. Zakłady prętów zostaną wygenerowane zgodnie z opcjami dotyczącymi zakładów prętów zbrojeniowych dostępnymi na zakładce Normy / Materiały w oknie dialogowym Preferencje zadania. W polu Zbrojenie znajduje się również lista wyboru Precyzja wyświetlania długości pręta; pozwala wybrać dokładność dla długości pręta zbrojeniowego (1, 5 lub 10 mm). W polu Długość prętów bez zakładu w rozkładach powierzchniowych może zostać określona długość prętów, dla których podczas rozkładu zbrojenia nie będą stosowane zakłady zbrojenia (patrz Rozkład/definicja zbrojenia - zakłady). Pręty zostaną podzielone dopasowując je do obszaru rozkładu, ale bez uwzględnienia długości maksymalnej prętów (pojedyncze pręty w rozkładzie mogą być dłuższe niż Lmax) i bez zakładów Prezentacja (pręty) Po wybraniu opcji Pręty / Prezentacja znajdującej się w drzewku wyboru leżącym w lewej części okna dialogowego Preferencje zadania w prawej części okna znajdują się opcje pokazane na poniższym rysunku. Robobat

33 RCAD Żelbet wersja Podręcznik użytkownika strona: 33 Opcje znajdujące się w polu Kształt pręta: Kolor - wybór koloru, którym będzie rysowane zbrojenie; grubość prętów zbrojeniowych rysowana będzie zawsze proporcjonalnie do ich średnicy włączenie opcji Wypełnienie powoduje, że rysowany kontur pręta zbrojeniowego będzie całkowicie wypełniony wybranym kolorem. Opcja Zakończenie prętów prostych umożliwia ustawienie sposobu prezentacji zakończeń prętów na rysunku (prezentacja: bez zakończeń, z zakończeniami, z zakończeniami i opisem); opcja dotyczy tylko prętów prostych bez haków. Poniżej prezentowane są kształty prętów zbrojeniowych: - kontur rysowany z wypełnieniem - kontur rysowany bez wypełnienia Dokonany może zostać również wybór koloru i grubości linii, którymi rysowany kształt pręta. Trzy ikony pozwalają na określenie sposobu prezentacji zbrojenia: pierwszy z nich odpowiada za zgrubną (schematyczną) reprezentację zbrojenia - w postaci linii łamanej drugi prezentuje zbrojenie wraz z krzywiznami gięć trzeci prezentuje zbrojenie o rzeczywistej średnicy w rzeczywistych wymiarach. Linia odzwierciedlająca kształty uproszczone jest osią pręta (z zaokrągleniami) lub linią zewnętrzną pręta (bez zaokrągleń), a jej położenie względem deskowania (obrysu elementu żelbetowego) jest uzależnione od wartości otuliny. UWAGA: Długość pręta jest taka sama niezależnie od wybranego sposobu prezentacji. Robobat

34 strona: 34 RCAD Żelbet wersja Podręcznik użytkownika Opcje w polu Pręt - punkt pozwalają na wybór typu prezentacji pręta zbrojeniowego w przekroju (zbrojenie punktowe). Rozwijalna lista zawiera następujące symbole służące do oznaczeń prętów w przekroju: Dodatkowo możliwy jest wybór koloru dla wskazanego symbolu. Opcje znajdujące się w polu Schemat pręta dotyczą zbrojenia wyrzuconego poza obrys deskowania. Dokonany może zostać wybór koloru i grubości linii, którymi rysowane będzie zbrojenie. Trzy ikony pozwalają na określenie sposobu prezentacji zbrojenia: pierwszy z nich odpowiada za zgrubną (schematyczną) reprezentację zbrojenia - w postaci linii łamanej drugi prezentuje zbrojenie wraz z krzywiznami gięć trzeci prezentuje zbrojenie o rzeczywistej średnicy w rzeczywistych wymiarach. Jeżeli wybrana jest trzecia opcja, to dostępna jest również opcja Wypełnienie, której włączenie daje możliwość wypełnienia rysowanego kształtu pręta zbrojeniowego. W przypadku prezentacji zgrubnej oraz z krzywiznami zagięć dostępna jest lista wyboru grubości linii. W tym polu znajdują się również Elementy towarzyszące; jest to lista elementów, jakie zostaną dołączone do pręta wyrzuconego poza obrys deskowania: zestawienie szczegółowe - w przypadku pręta (wyrzuconego poza obrys), którego długość jest liniowo zmienna (powstała w wyniku rozkładu liniowo zmiennego), pojawia się tabela zawierająca szczegółowy wykaz zawierający opis każdego pręta z osobna; w przypadku pręta o stałej długości pojawi się tabela z jedną linią, w której znajduje się opis jego wymiarów wymiary skosów / promienie łuków - linie wymiarowe (poziome i pionowe) opisujące ukośne segmenty zbrojenia i łuki opis długości segmentów - wymiary określające długość gabarytową każdego segmentu pręta promienie gięcia - w niektórych przypadkach potrzebna jest informacja o wielkości promieni trzpieni rolkowych formujących zagięcia - opcja nie jest dostępna w obecnej wersji kąty rozgięcia - podawany jest kąt pomiędzy sąsiednimi segmentami pręta. Opcje znajdujące się na rozwijalnej liście Rozmiar służą do określenia rozmiaru schematu zbrojenia. Dostępne są następujące rozmiary: 1 : 1 - oznacza, że wielkość schematu jest równa wielkości zbrojenia w deskowaniu elementu definiowany indywidualnie - po wybraniu tej opcji użytkownik musi wskazać (graficznie) obszar, w którym ma się zawierać schemat pręta współczynnik skali - po wybraniu tej opcji pojawia się pole edycyjne, w którym określony może zostać współczynnik skali, który będzie zmniejszał lub zwiększał schemat w stosunku do rzeczywistych rozmiarów pręta umieszczonego w deskowaniu; przykładowo wpisanie wartości współczynnika równej 0.5 powoduje, że rysunek jest 2 razy mniejszy, a wpisanie wartości 2 oznacza powiększenie rysunku dwa razy Rozkłady (pręty) Po wybraniu opcji Pręty / Rozkłady znajdującej się w drzewku wyboru leżącym w lewej części okna dialogowego Preferencje zadania w prawej części okna znajdują się opcje pokazane na poniższym rysunku. Robobat

35 RCAD Żelbet wersja Podręcznik użytkownika strona: 35 Opcje znajdujące się w polu Rozkłady powierzchniowe dotyczą prętów zbrojeniowych należących do rozkładów powierzchniowych. W polu Rozkład powierzchniowy można: określić styl linii, jakim będzie rysowane zbrojenie górne / dolne wybrać kolor oraz grubość linii dla zbrojenia w rozkładzie wybrać (opcja Prezentacja), w jaki sposób będzie prezentowane zbrojenie (istotne w przypadku prętów zakończonych hakami). Opcje znajdujące się w polu Rozkład liniowy dotyczą rozkładu istniejącego (już zdefiniowanego kształtu) zbrojenia. Możliwy jest wybór koloru, jakim ma być prezentowane zbrojenie w rozkładzie liniowym oraz grubości linii Opcje (pręty) Po wybraniu opcji Pręty / Opcje znajdującej się w drzewku wyboru leżącym w lewej części okna dialogowego Preferencje zadania w prawej części okna znajdują się opcje pokazane na poniższym rysunku. W tym oknie dialogowym znajdują się opcje wpływające na sposób prezentacji pręta zbrojeniowego w przekroju poprzecznym elementu konstrukcji żelbetowej: Wielkość pręta w przekroju: realna - jeżeli ta opcja jest wybrana, to na rysunku prezentowana będzie rzeczywista wielkość (w skali) pręta w przekroju (średnica pręta zbrojeniowego) wg reguły - jeżeli ta opcja jest wybrana, to istnieje możliwość wybrania wielkości pręta w przekroju, którego średnica nie przekracza wybranej przez użytkownika średnicy prętów zbrojeniowych; przykładowo, jeżeli wybrane zostaną następujące wielkości: do = 18 rysuj jako 25 mm, to wszystkie pręty zbrojeniowe w przekroju, których średnica nie przekracza 18 mm, będą przedstawiane jako pręty o średnicy 25 mm. Robobat

36 strona: 36 RCAD Żelbet wersja Podręcznik użytkownika Poniżej znajduje się opcja Minimalna długość pręta rozkładu powierzchniowego; pozwala ona określić minimalną długość pręta, poniżej której podczas definicji rozkładu powierzchniowego pręt nie będzie generowany. Przykładową sytuację pokazano na poniższym rysunku. Pręt numer 1 (na rysunku prezentowany jest kolorem czerwonym), którego długość jest mniejsza od minimalnej długości pręta, zdefiniowanej w powyższym oknie dialogowym, nie będzie generowany (uwzględniany w zestawieniach). W prawej części okna dialogowego znajduje się pole Długość całkowita pręta; dostępne są dwie opcje: rzeczywista - jeżeli ta opcja zostanie wybrana, to w zestawieniach długość pręta zbrojeniowego będzie wyznaczana jako dokładna długość osi pręta sumaryczna - jeżeli ta opcja zostanie wybrana, to w zestawieniach długość pręta zbrojeniowego będzie wyznaczana jako suma długości segmentów pręta z hakami; długości prętów są podawane po gabarycie zewnętrznym Style (pręty) Po wybraniu opcji Pręty / Style znajdującej się w drzewku wyboru leżącym w lewej części okna dialogowego Preferencje zadania w prawej części okna znajdują się opcje pokazane na poniższym rysunku. Robobat

37 RCAD Żelbet wersja Podręcznik użytkownika strona: 37 Okno dialogowe zawiera podstawowe informacje dotyczące aktualnie zdefiniowanych stylów i ich przynależności do odpowiedniego zbrojenia lub tabeli. W górnej części okna dialogowego znajdują się style opisów zbrojenia z uwzględnieniem podziału zbrojenia na kategorie. Po wybraniu odpowiedniej kategorii zbrojenia na liście (kategoria jest podświetlana) wyświetlany jest przykładowy opis wzorujący się na ustawieniach stylu opisu zbrojenia. Naciśnięcie klawisza Modyfikuj powoduje otwarcie okna dialogowego służącego do definiowania stylów opisu zbrojenia; umożliwia to bezpośrednio modyfikację wybranego typu zbrojenia. W dolnej części okna dialogowego prezentowane są style tabel do zestawienia zbrojenia. Po wybraniu odpowiedniego stylu tabeli wyświetlana jest przykładowa tabela zbrojenia przypisana do wskazanego elementu na liście. Naciśnięcie klawisza Modyfikuj powoduje otwarcie okna dialogowego służącego do definiowania stylów tabel Prezentacja (siatki zbrojeniowe) Po wybraniu opcji Siatki / Prezentacja znajdującej się w drzewku wyboru leżącym w lewej części okna dialogowego Preferencje zadania w prawej części okna znajdują się opcje pokazane na poniższym rysunku. Opcje znajdujące się w polu Kształt siatki: Kolor - wybór koloru, którym będzie rysowana siatka zbrojeniowa Grubość linii - grubość linii prezentującej siatkę zbrojeniową na rysunku włączenie opcji Wypełnienie powoduje, że rysowany kontur siatki zbrojeniowej będzie całkowicie wypełniony wybranym kolorem. Opcja Zakończenie prętów prostych umożliwia ustawienie sposobu prezentacji zakończeń prętów na rysunku (prezentacja: bez zakończeń, z zakończeniami, z zakończeniami i opisem); opcja dotyczy tylko prętów prostych bez haków. Robobat

38 strona: 38 RCAD Żelbet wersja Podręcznik użytkownika W polu Siatki w rozkładzie można: określić styl linii, jakim będzie rysowane zbrojenie górne / dolne wybrać kolor oraz grubość linii dla zbrojenia w rozkładzie. Istnieje również możliwość wybrania jednego z rodzajów prezentacji siatki zbrojeniowej na rysunkach: - dokładny - uproszczony. Opcje znajdujące się w polu Schemat siatki dotyczą zbrojenia wyrzuconego poza obrys deskowania. Dokonany może zostać wybór koloru i grubości linii, którymi rysowana będzie siatka zbrojeniowa. Trzy klawisze pozwalają na określenie sposobu prezentacji zbrojenia: pierwszy z nich odpowiada za zgrubną (schematyczną) reprezentację siatki zbrojeniowej - w postaci linii łamanej drugi prezentuje siatkę zbrojeniową wraz z krzywiznami gięć trzeci prezentuje siatkę zbrojeniową o rzeczywistej średnicy w rzeczywistych wymiarach. Jeżeli wybrana jest trzecia opcja, to dostępna jest również opcja Wypełnienie, której włączenie daje możliwość wypełnienia rysowanego kształtu siatki zbrojeniowej. W przypadku prezentacji zgrubnej oraz z krzywiznami zagięć dostępna jest lista wyboru grubości linii. W tym polu znajdują się również Elementy towarzyszące; jest to lista elementów, jakie zostaną dołączone do siatki zbrojeniowej wyrzuconej poza obrys deskowania: zestawienie szczegółowe - pojawia się tabela zawierająca szczegółowy opis siatki zbrojeniowej wymiary skosów / promienie łuków - linie wymiarowe (poziome i pionowe) opisujące ukośne segmenty zbrojenia i łuki opis długości segmentów - wymiary określające długość gabarytową każdego segmentu siatki promienie gięcia - w niektórych przypadkach potrzebna jest informacja o wielkości promieni trzpieni rolkowych formujących zagięcia - opcja nie jest dostępna w obecnej wersji kąty rozgięcia - podawany jest kąt pomiędzy sąsiednimi segmentami siatki. Opcje znajdujące się na rozwijalnej liście Rozmiar służą do określenia rozmiaru schematu zbrojenia. Dostępne są następujące rozmiary: 1 : 1 - oznacza, że wielkość schematu jest równa wielkości siatki zbrojeniowej w deskowaniu elementu definiowany indywidualnie - po wybraniu tej opcji użytkownik musi wskazać (graficznie) obszar, w którym ma się zawierać schemat siatki współczynnik skali - po wybraniu tej opcji pojawia się pole edycyjne, w którym określony może zostać współczynnik skali, który będzie zmniejszał lub zwiększał schemat w stosunku do rzeczywistych rozmiarów siatki umieszczonej w deskowaniu; przykładowo wpisanie wartości współczynnika równej 0.5 powoduje, że rysunek jest 2 razy mniejszy, a wpisanie wartości 2 oznacza powiększenie rysunku dwa razy Style (siatki zbrojeniowe) Po wybraniu opcji Siatki / Style znajdującej się w drzewku wyboru leżącym w lewej części okna dialogowego Preferencje zadania w prawej części okna znajdują się opcje pokazane na poniższym rysunku. Robobat

39 RCAD Żelbet wersja Podręcznik użytkownika strona: 39 Okno dialogowe zawiera podstawowe informacje dotyczące aktualnie zdefiniowanych stylów i ich przynależności do odpowiedniego zbrojenia siatkami lub tabeli. W górnej części okna dialogowego znajdują się style opisów zbrojenia z uwzględnieniem podziału zbrojenia siatkami na kategorie. Po wybraniu odpowiedniej kategorii zbrojenia na liście (kategoria jest podświetlana) wyświetlany jest przykładowy opis wzorujący się na ustawieniach stylu opisu zbrojenia. Naciśnięcie klawisza Modyfikuj powoduje otwarcie okna dialogowego służącego do definiowania stylów opisów zbrojenia; umożliwia to bezpośrednio modyfikację wybranego typu zbrojenia. W dolnej części okna dialogowego prezentowane są style tabel do zestawienia zbrojenia siatkami. Po wybraniu odpowiedniego stylu tabeli wyświetlana jest przykładowa tabela zbrojenia przypisana do wskazanego elementu na liście. Naciśnięcie klawisza Modyfikuj powoduje otwarcie okna dialogowego służącego do definiowania stylów tabel Style (profile stalowe) Po wybraniu opcji Profile / Style znajdującej się w drzewku wyboru leżącym w lewej części okna dialogowego Preferencje zadania w prawej części okna znajdują się opcje pokazane na poniższym rysunku. Okno dialogowe zawiera podstawowe informacje dotyczące aktualnie zdefiniowanych stylów i ich przynależności do odpowiedniego zbrojenia lub tabeli. W górnej części okna dialogowego znajdują się style opisów profili stalowych. Po wybraniu odpowiedniej kategorii na liście (kategoria jest podświetlana) wyświetlany jest przykładowy opis wzorujący się na ustawieniach stylu opisu profilu stalowego. Naciśnięcie klawisza Modyfikuj powoduje otwarcie okna dialogowego służącego do definiowania stylów opisu profilu stalowego; umożliwia to bezpośrednio modyfikację wybranego profilu stalowego. Robobat

40 strona: 40 RCAD Żelbet wersja Podręcznik użytkownika W dolnej części okna dialogowego prezentowane są style tabel do zestawienia profili stalowych. Po wybraniu odpowiedniego stylu tabeli wyświetlana jest przykładowa tabela profili stalowych przypisana do wskazanego elementu na liście. Naciśnięcie klawisza Modyfikuj powoduje otwarcie okna dialogowego służącego do definiowania stylów tabel Style (symbole) Po wybraniu opcji Symbole / Style znajdującej się w drzewku wyboru leżącym w lewej części okna dialogowego Preferencje zadania w prawej części okna znajdują się opcje pokazane na poniższym rysunku. Okno dialogowe zawiera podstawowe informacje dotyczące aktualnie zdefiniowanych stylów opisu symboli (osi, poziomu i przekroju). W górnej części okna dialogowego znajdują się style opisów symboli: symbolu osi, symbolu poziomu i symbolu przekroju. Po wybraniu odpowiedniego stylu na liście (np. symbol poziomu - nazwa zostaje podświetlona) wyświetlany jest przykładowy opis wzorujący się na ustawieniach stylu opisu. Naciśnięcie klawisza Modyfikuj powoduje otwarcie okna dialogowego służącego do definiowania stylów opisów osi, poziomów lub przekrojów. W dolnej części okna dialogowego prezentowane są style tabeli zestawczej. Po wybraniu odpowiedniego stylu tabeli wyświetlana jest przykładowa tabela przypisana do wskazanego elementu na liście. Naciśnięcie klawisza Modyfikuj powoduje otwarcie okna dialogowego służącego do definiowania stylów tabel Preferencje Preferencje Opcja umożliwia przyjęcie podstawowych parametrów wykorzystywanych w programie RCAD. Opcja dostępna jest: z menu wybierając opcję RBCR / Preferencje naciskając ikonę Preferencje. Zakładkę RBCR znajdująca się w oknie dialogowym Opcje programu AutoCAD można podzielić na dwie zasadnicze części:: w lewej części okna znajduje się drzewko wyboru (patrz poniższy rysunek), z którego użytkownik przy pomocy myszki wybiera jedną z opcji preferencji programu Robobat

41 RCAD Żelbet wersja Podręcznik użytkownika strona: 41 po prawej stronie drzewka wyboru znajduje się część okna dialogowego, w którym znajdują się odpowiednie parametry dla opcji wybranej przez użytkownika z drzewka wyboru; okno dialogowe jest aktualizowane po wyborze przez użytkownika opcji. Po wybraniu opcji Ustawienia narodowe znajdującej się w drzewku wyboru leżącym w lewej części zakładki RBCR istnieje możliwość wyboru wersji językowej programu RCAD. Dostępne są następujące wersje językowe programu: Polska Francja Włochy Rumunia Litwa Wielka Brytania Stany Zjednoczone Hiszpania Rosja Łotwa. Po wybraniu opcji Ustawienia ogólne znajdującej się w drzewku wyboru leżącym w lewej części zakładki RBCR w oknie dialogowym znajdują się następujące opcje: Automatyczna aktualizacja tabel - jeżeli ta opcja jest włączona, to w trakcie pracy w programie tabele zbrojenia będą automatycznie uaktualniane po zmianach dokonanych na rysunku Tabela zbrojenia dla konstrukcji typowych - pozwala wybrać sposób tworzenia tabeli dla konstrukcji typowych (słup, belka, stopa fundamentowa, oczep palowy, pal itp.); tabela może być generowana dla każdego elementu konstrukcji żelbetowej oddzielnie (oddzielnie dla belki, oddzielnie dla słupa itd.) lub istniejąca tabela zbrojenia może być aktualizowana po dodaniu następnego elementu konstrukcji żelbetowej Wyświetl komunikat o obecności identycznego zbrojenia - jeżeli ta opcja jest włączona, to w trakcie pracy w programie użytkownik będzie informowany o istnieniu identycznego zbrojenia Wielkość określająca średnice gięcia prętów - pozwala wybrać sposób prezentacji średnic gięcia prętów: albo są one podawane w wybranych jednostkach (np. w mm) albo jako wielokrotność średnicy pręta zbrojeniowego. Po wybraniu opcji Parametryzacja opisów znajdującej się w drzewku wyboru leżącym w lewej części zakładki RBCR w oknie dialogowym znajdują się następujące opcje pozwalające na domyślne ustawienie sposobu działania opisów prętów i rozkładów prętów: Robobat

42 strona: 42 RCAD Żelbet wersja Podręcznik użytkownika opis prętów: opcja Opis na linii odnoszącej wyłączona - opis pręta jest wstawiany tak jak pokazano na rysunku poniżej opcja Opis na linii odnoszącej włączona - opis pręta jest wstawiany tak jak pokazano na rysunku poniżej opcja Linia odnosząca wyłączona - opis pręta jest wstawiany tak jak pokazano na rysunku poniżej (bez linii łączącej pręt z otoczką numeru pozycji) opis rozkładów: opcja Opis na linii odnoszącej wyłączona opcja Opis na linii odnoszącej włączona opcja Linia odnosząca wyłączona UWAGA: Zmiana domyślnych ustawień w powyższym oknie dialogowym ma wpływ na sposób wstawiania nowych opisów; opisy, które zostały zdefiniowane wcześniej, nie zmieniają się. Robobat

43 RCAD Żelbet wersja Podręcznik użytkownika strona: 43 Należy jeszcze zwrócić uwagę, że w oknie dialogowym Opcje programu AutoCAD na zakładce Profile wybrany może zostać szablon pracy programu RCAD. Szablony znajdują się katalogu CFG - zawierają ustawienia dla danego kraju np. dla Polski szablonem jest plik RBCR-048.dwt. Patrz również: Preferencje zadania 4. INSPEKTOR OBIEKTÓW 4.1. Opis Inspektora obiektów Inspektor jest narzędziem umożliwiającym zarządzanie elementami (obiektami) znajdującymi się w projekcie utworzonym w programie RCAD. Standardowo okno dialogowe Inspektora jest prezentowane w lewej części okna programu obok pola graficznej definicji modelu. Szerokość okna dialogowego może zostać dowolnie dopasowana, tak aby pozostawić jak najwięcej miejsca na obszar graficznej definicji modelu. Najważniejszymi zadaniami, które są wykonywane w inspektorze, są: prezentacja zawartości projektu prezentacja utworzonych widoków, z których można komponować wydruki zmiana skali widoku ogólnego, w którym będą tworzone obiekty zmiana skali widoków zmiana nazwy usuwanie widoków filtrowanie elementów (obiektów) na rysunkach tworzenie i zarządzanie dokumentacją rysunkową projektu. Okno dialogowe Inspektor obiektów może zostać podzielone na trzy części: opcje umożliwiające filtrowanie obiektów cztery zakładki zawierające listy (zestaw) elementów projektu w zależności od etapu projektowania (model / pozycje / wydruki) tabela przedstawiająca właściwości wybranych obiektów. W górnej części okna dialogowego znajdują się opcje pozwalające na filtrowanie obiektów znajdujących się na rysunkach. Zdefiniowany filtr jest identyfikowany przez nazwę prezentowaną na liście wyboru filtrów znajdującą się w oknie dialogowym Inspektor obiektów. Poniżej listy wyboru znajdują się następujące klawisze: Pokaż - naciśnięcie tego klawisza powoduje wyświetlenie wybranych elementów (np. rozkłady radialne czy opisy prętów) na rysunku Ukryj - naciśnięcie tego klawisza powoduje ukrycie wybranych elementów (np. rozkłady radialne czy opisy prętów) na rysunku Zaznacz - naciśnięcie tego klawisza powoduje zaznaczenie wybranych elementów (np. rozkłady radialne czy opisy prętów) na rysunku. Po naciśnięciu ikony znajdującej się w oknie dialogowym Inspektor obiektów otwierane jest okno dialogowe Zarządzanie filtrami pokazane na poniższym rysunku. Robobat

44 strona: 44 RCAD Żelbet wersja Podręcznik użytkownika W powyższym oknie dialogowym dostępne są wszystkie zdefiniowane filtry oraz dostępne są następujące klawisze: Pokaż, Ukryj, Zaznacz - działanie takie jak w oknie dialogowym Inspektor obiektów (patrz opis powyżej) Odznacz - naciśnięcie tego klawisza powoduje wyłączenie zaznaczenia wybranych elementów (np. rozkłady radialne czy opisy prętów) na rysunku Zaznacz wszystkie / Odznacz wszystkie - naciśnięcie tych klawiszy powoduje zaznaczanie / wyłączenie zaznaczenia wszystkich elementów (filtrów) znajdujących się na liście Nowy, Edytuj, Usuń - opcje nie są dostępne w obecnej wersji programu Model Na tej zakładce prezentowana jest lista zdefiniowanych elementów (poziomy, grupy elementów oraz elementy należące do poziomów i grup) opisujących podział prętów zbrojeniowych na elementy konstrukcyjne typu belka, słup, stopa itd. Robobat

45 RCAD Żelbet wersja Podręcznik użytkownika strona: 45 Poszczególne składniki znajdujące się na liście przedstawionej na zakładce Model można dowolnie komponować: usuwać, przesuwać przy pomocy myszki pomiędzy folderami; wszystkie te operacje spowodują uaktualnienie danych przedstawianych w oknie dialogowym Zarządzanie elementami. Struktura zdefiniowanych przez użytkownika poziomów, grup i elementów prezentowana jest w postaci drzewka pokazanego na powyższym rysunku. Na zakładce Model dostępne jest menu kontekstowe, w którym znajdują się następujące komendy: - dla poziomu i grupy: - dla elementu: 1. Dodaj element - pozwala na dodanie 1. Pokaż element - rysunek zostaje nowego elementu w wybranej grupie (na powiększony, aby pokazać wszystkie ekranie otwierane jest okno dialogowe składniki elementu Nowy element) 2. Zestawienie stali - tabela zbrojenia 2. Dodaj grupę (opcja dostępna tylko dla zostaje utworzona z podziałem na poziomu) - pozwala na dodanie nowej elementy (tabela działa dla multiselekcji) grupy w wybranym poziomie 3. Dodaj do elementu - przejście w tryb 3. Zestawienie stali - tabela zbrojenia selekcji umożliwiające wybór obiektów, zostaje utworzona z podziałem na które mają być dodane do wybranego elementy (tabela działa dla multiselekcji) elementu (po dokonaniu selekcji na 4. Usuń - usunięty zostaje poziom lub grupa; jeżeli zostanie usunięty poziom, który ekranie otwierane jest okno dialogowe Zarządzanie elementami) zawierał składniki, to one pozostaną (tak 4. Usuń - element jest usuwany z listy jakby poziom nigdy nie został utworzony); jeżeli usunięta zostanie grupa, która (usuwane jest przypisanie obiektów do elementu). zawiera elementy, to te elementy mogą zostać przypisane do poziomu lub też mogą być pozostawione bez przypisania. W programie RCAD Żelbet nie ma ściśle ustalonej kolejności tworzenia elementów. To, która operacja jest wykonywana w programie jako pierwsza, zależy do wyboru i przyzwyczajeń użytkownika; elementy mogą zostać utworzone dopiero po narysowaniu zbrojenia wszystkich elementów konstrukcji (wszystkie od razu), mogą być tworzone po kolei w trakcie rysowania. Jeżeli do istniejącego elementu trzeba dodać dodatkowe zbrojenie, to należy użyć komendy menu kontekstowego Dodaj do elementu dostępnej dla elementu. Patrz również: Zarządzanie elementami Robobat

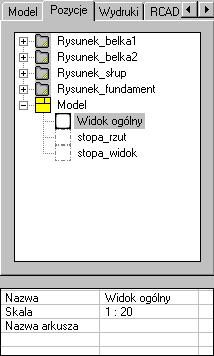

46 strona: 46 RCAD Żelbet wersja Podręcznik użytkownika 4.3. Pozycje Na tej zakładce prezentowana jest lista zdefiniowanych widoków zawierająca nazwę, skalę i nazwę arkusza wydrukowego, na którym znajduje się dany widok. Ikona dokumentu znajdującego się na liście może być prezentowana: - oznacza to, że ten dokument został wczytany z programu ROBOT kolorem żółtym - oznacza to, że ten dokument jest aktywny na arkuszu edycyjnym; ponadto dla dokumentu mogą istnieć widoki, które mogą być prezentowane jako: - widok aktywny - widok nieaktywny. Gdy ikona widoku znajdującego się na liście jest prezentowana grubą linią, to oznacza to, że jest to widok aktywny. W menu kontekstowym, które pojawia się po naciśnięciu prawego klawisza myszki w momencie, gdy kursor znajduje się na zakładce Pozycje, znajduje się kilka opcji umożliwiających przeprowadzenie operacji na wybranych pozycjach: Zmień nazwę - wybranie tej komendy pozwala na zmianę nazwy podświetlonego widoku (nazwa wpisywana jest w linii komend) Aktywuj widok - wybranie tej komendy powoduje, że podświetlony widok staje się aktywny (widoczny na całym ekranie); oznacza to również, że model przejmuje cechy widoku aktywnego (np. skalę) Usuń widok - wybranie tej komendy pozwala na usunięcie utworzonego widoku RCAD Center Ta zakładka pozwala na kopiowanie ustawień (stylów) pomiędzy projektami użytkownika. Robobat

47 RCAD Żelbet wersja Podręcznik użytkownika strona: 47 Po naciśnięciu klawisza Plik i wybraniu pliku z wcześniej zapisanym projektem w oknie dialogowym Inspektora pojawią się wszystkie zdefiniowane style, które mogą być wykorzystane w aktualnym projekcie. Po podświetleniu wybranego stylu, naciśnięciu prawego klawisza myszki i wybraniu komendy Dodaj, wybrany styl jest dodawany do stylów dostępnych w bieżącym projekcie Wydruki Ta zakładka pozwala na zarządzanie wydrukami programu RCAD; prezentowana jest na niej lista wszystkich wydruków zdefiniowanych w projekcie RCAD. Wydruki są prezentowane z zestawem widoków. Lista wydruków zawiera wszystkie wydruki - nawet te, na których nie zostały umieszczone żadne widoki. Struktura zdefiniowanych przez użytkownika wydruków i widoków prezentowana jest w postaci drzewka. Z logicznego punku widzenia na wydruku umieszcza się widoki, jednakże dla wygody użytkownika w drzewku umieszczony jest również poziom pośredni, tak aby było wiadomo do jakiego dokumentu należą dane widoki. Jeżeli jest aktywny arkusz wydruku (papierowy), to ikona wydruku odpowiadającego aktywnemu arkuszowi wydruku (papierowemu) jest prezentowana kolorem czerwonym. Wydruki znajdujące się na liście mogą być wybierane poprzez wskazanie kursorem myszki (należy zwrócić tu uwagę, że tylko elementy jednego wydruku mogą być w danej chwili wybierane - nie jest możliwy wybór elementów dwóch różnych wydruków). Wybór wydruku w oknie dialogowym jest zsynchronizowany edytorem graficznym - na ekranie wyświetlany jest odpowiedni rysunek. W menu kontekstowym, które pojawia się po naciśnięciu prawego klawisza myszki w momencie, gdy kursor znajduje się na zakładce Wydruki, znajduje się kilka opcji umożliwiających przeprowadzenie operacji na wybranych wydrukach: Zmień nazwę - wybranie tej komendy pozwala na zmianę nazwy podświetlonego wydruku (nazwa wpisywana jest w linii komend) Usuń - wybranie tej komendy powoduje usunięcie wybranych wydruków z projektu Aktywuj - wybranie tej komendy powoduje, że podświetlony wydruk staje się aktywny (widoczny) Wyładuj wydruk - wybranie tej komendy powoduje, że wybrany wydruk jest wyłączany z listy dostępnych wydruków Zapisz wydruk - wybranie tej komendy powoduje, że wybrany wydruk może zostać zapisany jako plik *.dwg Dodaj wydruk - wybranie tej komendy powoduje dodanie pustego wydruku do projektu (nazwa wpisywana jest w linii komend). Robobat

48 strona: 48 RCAD Żelbet wersja Podręcznik użytkownika 5. KONSTRUKCJE TYPOWE 5.1. Zbrojenie / deskowanie typowych elementów konstrukcji żelbetowych Opcja umożliwia definicję typowych elementów konstrukcji żelbetowych i ich zbrojenia. Opcja dostępna jest: z menu wybierając jedną z opcji dostępnych w podmenu RBCR / Zbrojenie konstrukcji typowych naciskając odpowiednią ikonę w pasku narzędziowym Zbrojenie konstrukcji typowych z linii komend: RBCT_MACRO. Konstrukcje typowe są zgrupowane w pewne kategorie. Wybierając konstrukcję należy najpierw odszukać odpowiednią kategorię. W aktualnej wersji programu RCAD Żelbet dostępne są następujące bazy (makra) służące do definicji geometrii / zbrojenia elementów konstrukcji żelbetowych: Stopa fundamentowa Stopa kielichowa Ława fundamentowa Słup Belka Otwór Naroże Naroże płyty Rozkład płyt prefabrykowanych Schody Oczep (pale fundamentowe) Pale fundamentowe Belka podwalinowa Attyka Mur oporowy Dodatkowe elementy łączące Element liniowy. Wymienione makra są dostępne w menu (RBCR / Zbrojenie konstrukcji typowych) i pasku narzędziowym Zbrojenie konstrukcje typowych: Stopa fundamentowa - Stopa kielichowa - Ława fundamentowa - Słup - Belka - Otwór - Naroże - Naroże płyty - Rozkład płyt prefabrykowanych - Schody - Oczep (pale fundamentowe) - Pale fundamentowe - Belka podwalinowa - Attyka - Mur oporowy - Element liniowy składający się z dwóch opcji: Utwórz element liniowy - opcja umożliwia definicję elementu konstrukcji żelbetowej (przekroju elementu żelbetowego), któremu nadawana będzie długość elementu; taki element może zostać zapisany do bazy Robobat

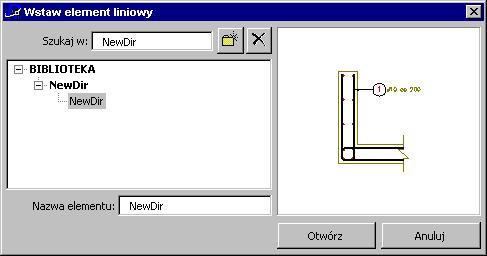

49 RCAD Żelbet wersja Podręcznik użytkownika strona: 49 Wstaw element liniowy - opcja umożliwia wstawienie elementu konstrukcji żelbetowej (przekroju elementu żelbetowego), któremu nadana została długość; po wybraniu elementu liniowego zapisanego wcześniej na dysku blok elementów rysunkowych jest umieszczany na rysunku - wybranemu elementowi liniowemu nadawana jest nazwa oraz długość. Wymienione kategorie konstrukcji typowych mogą być konfigurowane w ramach wzorca w dość dowolny sposób. Po wybraniu kategorii na ekranie pojawia się dodatkowe okno dialogowe, w którym określone mogą zostać parametry wybranego elementu konstrukcji żelbetowej. Postać tego okna dialogowego zależy od wybranej kategorii konstrukcji. Dodatkowo w programie RCAD Żelbet w pasku narzędziowym Deskowania oraz w menu (RBCR / Deskowania) dostępne są następujące makra deskowań elementów konstrukcji żelbetowych: Stopa fundamentowa - Stopa kielichowa - Ława fundamentowa - Słup - Belka - Schody - Oczep (pale fundamentowe) - Belka podwalinowa - Mur oporowy - Attyka - Dodatkowe elementy łączące -. Patrz również: Opis makr deskowania / zbrojenie typowych elementów konstrukcji żelbetowych 6. ZASADY STOSOWANE PODCZAS DEFINICJI ZBROJENIA 6.1. Lokalizacja pręta zbrojeniowego na rysunku W programie obowiązuje następująca zasada przy określaniu położenia pręta zbrojeniowego na rysunku: Lokalizacja pręta zależna jest od kierunku definicji punktów. Zasada obowiązująca przy definicji pręta zbrojeniowego polega na określeniu kolejności punktów zgodnie z ruchem wskazówek zegara (po ZEWNñTRZNEJ tarczy zegara). Oznacza to, że tworzony pręt będzie zawsze znajdował się we wnętrzu tarczy. W przypadku pręta z hakami o kącie zagięcia większym niż zero stopni, haki będą zawsze umieszczane po przeciwległej stronie niż punkty definiujące długość pręta, czyli zwrócone do wewnątrz środka tarczy. Powyższa zasada przedstawiona została schematycznie na poniższych rysunkach. Robobat

50 strona: 50 RCAD Żelbet wersja Podręcznik użytkownika Pręt definiowany od prawej do lewej : 1 - początek pręta zbrojeniowego 2 - koniec pręta zbrojeniowego Pręt definiowany od lewej do prawej : 1 - początek pręta zbrojeniowego 2 - koniec pręta zbrojeniowego 6.2. Kąt zagięcia haka W programie obowiązuje następująca zasada przy określaniu wartości kąta zagięcia haka: Kąt zagięcia haka jest to kąt o jaki należy wygiąć pręt zbrojeniowy, aby powstał hak. Powyższa zasada jest przedstawiona na poniższym rysunku (kąt zagięcia haka wynosi 135 stopni). Robobat

51 RCAD Żelbet wersja Podręcznik użytkownika strona: DEFINICJA ZBROJENIA - ZBROJENIE PODŁUŻNE 7.1. DEFINICJA ZBROJENIA PRĘTAMI - elewacja pręta (zbrojenie podłużne) Opcja umożliwia definicję prętów zbrojeniowych (zbrojenia podłużnego) w elemencie konstrukcji żelbetowej. Opcja dostępna jest: z menu wybierając opcję RBCR / Zbrojenie w widoku z paska narzędziowego naciskając ikonę z linii komend: RBCR_DEF_BAR_BV. Po wywołaniu opcji Zbrojenie prętami w widoku na ekranie pojawia się najpierw okno dialogowe służące do wyboru kształtu zbrojenia podłużnego (UWAGA: w trakcie definicji zbrojenia to okno dialogowe jest cały czas widoczne). Okno dialogowe Zbrojenie w widoku można podzielić na trzy części: w lewej części okna dialogowego umieszczone są podstawowe informacje dotyczące zbrojenia: średnica, otulina oraz klasa zbrojenia przyjmowana z ustawień w preferencjach w środkowej części okna dialogowego znajdują się ikony symbolizujące podstawowe kształty zbrojenia podłużnego i umożliwiające wybór typu zbrojenia; wybór typu zbrojenia podłużnego zmienia zawartość pola z parametrami kształtu zbrojenia w prawej części okna dialogowego znajduje się kilka ikon, które służą do wyboru trybu definicji graficznej zbrojenia; ich naciśnięcie powoduje wybór trybu interfejsu graficznego zgodnie ze specyfiką definiowania obszaru. UWAGA: dopiero naciśnięcie jednej z tych ikon pozwala na definicję prętów w oknie graficznym programu. Okno dialogowe jest otwierane z ostatnio definiowanym typem zbrojenia podłużnego i przyjętymi dla niego parametrami. Umieszczona w prawym dolnym rogu ikona służy do przejęcia parametrów z wcześniej już zdefiniowanego zbrojenia. Jest to standardowe narzędzie umieszczane w większości okien dialogowych. W programie dostępne są następujące typy zbrojenia podłużnego: pręt prosty pręt prosty z generacją zakotwienia pręta pręt odgięty - typ 1 pręt odgięty - typ 2 pręt z bazy pręt o dowolnym kształcie. Robobat

52 strona: 52 RCAD Żelbet wersja Podręcznik użytkownika Po zakończeniu definicji kształtu zbrojenia na ekranie pojawia się okno dialogowe Opis zbrojenia służące do wyboru elementów opisu zbrojenia. Pręty zbrojeniowe mogą zostać również zdefiniowane przy pomocy komend dostępnych w programie. Patrz również: Przykład definicji zbrojenia podłużnego 7.2. Pręt prosty Po naciśnięciu ikony okno dialogowe przyjmuje postać pokazaną na poniższym rysunku. Aby zdefiniować pręt, należy w powyższym oknie dialogowym określić: średnicę pręta (domyślnie przyjmowana jest średnica ostatnio zdefiniowana w oknie dialogowym) otulinę pręta zbrojeniowego (domyślnie przyjmowana jest otulina ostatnio zdefiniowana w oknie dialogowym) w polu Parametry kształtu parametry zakończenia pręta hakami tj. kąt haka oraz jego długość (długość haka definiowana w oknie dialogowym to długość odcinka prostego haka lub jego długość rzeczywista - patrz Opcje w oknie dialogowym Preferencje zadania). Poniżej przedstawiona jest lista standardowych wartości kątów haków (patrz: sposób mierzenia kąta zagięcia pręta): Podczas definicji pręta prostego w prawej części okna dialogowego dostępna jest jedynie ikona 2 Punkty (pozostałe ikony nie są dostępne), której naciśnięcie powoduje przejście do definicji (wskazania na ekranie graficznym) dwóch punktów. UWAGA: Lokalizacja pręta zależna jest od kierunku definicji punktów. Zasada obowiązująca przy definicji pręta zbrojeniowego polega na określeniu kolejności punktów zgodnie z ruchem wskazówek zegara (po ZEWNĘTRZNEJ tarczy zegara). Oznacza to, że tworzony pręt będzie zawsze znajdował się we wnętrzu tarczy. W przypadku pręta z hakami o kącie zagięcia większym niż zero stopni, haki będą zawsze umieszczane po przeciwległej stronie niż punkty definiujące długość pręta, czyli zwrócone do wewnątrz środka tarczy. Robobat

53 RCAD Żelbet wersja Podręcznik użytkownika strona: 53 Po definicji pierwszego punktu zaczepienia pręta zmienia się długość pręta w zależności od położenia kursora. Patrz również: Komendy linii komend - definicja zbrojenia podłużnego 7.3. Definicja pręta prostego (zbrojenie podłużne) Aby zdefiniować pręt prosty, należy w oknie dialogowym Zbrojenie w widoku: określić informacje dotyczące definiowanego pręta zbrojeniowego: średnicę, otulinę oraz parametry zakończenia pręta hakami tj. kąt haka oraz jego długość nacisnąć ikonę 2 Punkty znajdującą się w prawej części okna dialogowego przejść na ekran graficzny i określić położenie początkowego i końcowego punktu pręta. Patrz również: Sposób mierzenia kąta zagięcia pręta Lokalizacja pręta zbrojeniowego na rysunku 7.4. Pręt prosty z elementem zakotwienia Po naciśnięciu ikony okno dialogowe przyjmuje postać pokazaną na poniższym rysunku. Aby zdefiniować pręt, należy w powyższym oknie dialogowym określić: średnicę pręta (domyślnie przyjmowana jest średnica ostatnio zdefiniowana dla tego typu zbrojenia) otulinę prętów zbrojeniowych (domyślnie przyjmowana jest otulina ostatnio zdefiniowana dla tego typu zbrojenia) w polu Parametry kształtu parametry zakotwienia końców pręta zbrojeniowego (długość zakotwienia lub zakotwienie zakończone hakiem). W przypadku pręta kotwionego domyślnie proponowane jest kotwienie odcinka prostego pręta (kąt haka jest równy zeru). Możliwa także jest definicja zakotwienia pręta z hakiem o podanym kącie zagięcia. Dostępne są zatem trzy możliwości: zakotwienie: = 0 l 0 hak: 0 (domyślnie przyjmowana jest wartość 135 stopni) l = 0 Robobat

54 strona: RCAD Żelbet wersja Podręcznik użytkownika zakotwienie zakończone hakiem: 0 l 0 Poniżej przedstawiona jest lista standardowych wartości kątów haków (patrz: sposób mierzenia kąta zagięcia pręta): Podczas definicji pręta prostego w prawej części okna dialogowego dostępna jest jedynie ikona 2 Punkty (pozostałe ikony nie są dostępne), której naciśnięcie powoduje przejście do definicji (wskazania na ekranie graficznym) dwóch punktów. UWAGA: Lokalizacja pręta zależna jest od kierunku definicji punktów. Zasada obowiązująca przy definicji pręta zbrojeniowego polega na określeniu kolejności punktów zgodnie z ruchem wskazówek zegara (po ZEWNĘTRZNEJ tarczy zegara). Oznacza to, że tworzony pręt będzie zawsze znajdował się we wnętrzu tarczy. W przypadku pręta z hakami o kącie zagięcia większym niż zero stopni, haki będą zawsze umieszczane po przeciwległej stronie niż punkty definiujące długość pręta, czyli zwrócone do wewnątrz środka tarczy. Po definicji pierwszego punktu zaczepienia pręta zmienia się długość pręta w zależności od położenia kursora. Patrz również: Komendy linii komend - definicja zbrojenia podłużnego 7.5. Definicja pręta prostego z zakotwieniami (zbrojenie podłużne) Aby zdefiniować pręt prosty z zakotwieniem, należy w oknie dialogowym Zbrojenie w widoku: określić informacje dotyczące definiowanego pręta zbrojeniowego: średnicę, otulinę oraz parametry zakończenia pręta hakami tj. kąt haka oraz jego długość wybrać rodzaj zakotwienia (samo zakotwienie i/lub hak) nacisnąć ikonę 2 Punkty znajdującą się w prawej części okna dialogowego przejść na ekran graficzny i określić położenie początkowego i końcowego punktu pręta. Patrz również: Sposób mierzenia kąta zagięcia pręta Lokalizacja pręta zbrojeniowego na rysunku 7.6. Pręt odgięty - typ 1 Po naciśnięciu ikony okno dialogowe przyjmuje postać pokazaną na poniższym rysunku. Robobat

55 RCAD Żelbet wersja Podręcznik użytkownika strona: 55 Aby zdefiniować pręt, należy w powyższym oknie dialogowym określić: średnicę pręta (domyślnie przyjmowana jest średnica ostatnio zdefiniowana dla tego typu zbrojenia) otulinę pręta zbrojeniowego (domyślnie przyjmowana jest otulina ostatnio zdefiniowana dla tego typu zbrojenia) w polu Parametry kształtu parametry zakotwienia końców zbrojenia tj. kąt haka oraz jego długość. Podczas definicji pręta ważnym elementem jest określenie orientacji pręta. Domyślną wartością kąta nachylenia odgiętej części pręta podłużnego jest 45 stopni. Dostępne są na liście wyboru również inne wartości kąta nachylenia: 30, 45, 60 stopni. Orientacja pręta (numery pokazane na rysunku oznaczają punkty definiujące pręt: 1 - początek pręta zbrojeniowego, 2 - koniec pręta zbrojeniowego): 1. punkt początkowy pręta z prawej strony 2. punkt początkowy pręta z lewej strony Do definicji pręta odgiętego dostępna jest jedynie ikona Przekątna (pozostałe ikony nie są dostępne). Po definicji pierwszego punktu zaczepienia pręta zmienia się długość i wysokość pręta w zależności od położenia kursora. Wskazanie drugiego punktu zmienia tryb na definicję położenia ukośnego segmentu zbrojenia; należy określić położenie punktu ukośnej gałęzi, względem którego określane będzie położenie ukośnej części pręta. Podczas przesuwania kursora na ekranie wyświetlana jest podpowiedź, jak daleko znajduje się wskazany punkt od końca pręta. Patrz również: Komendy linii komend - definicja zbrojenia podłużnego 7.7. Definicja pręta odgiętego (typ 1) - zbrojenie podłużne Aby zdefiniować pręt odgięty, należy w oknie dialogowym Zbrojenie w widoku: Robobat

56 strona: 56 RCAD Żelbet wersja Podręcznik użytkownika określić informacje dotyczące definiowanego pręta zbrojeniowego: średnicę, otulinę oraz parametry zakończenia pręta odgiętego hakami tj. kąt haka oraz jego długość na początku i końcu pręta zbrojeniowego określić kąt odgięcia pręta (dostępne są następujące wartości kąta odgięcia: 30, 45 i 60 stopni) nacisnąć ikonę Przekątna znajdującą się w prawej części okna dialogowego przejść na ekran graficzny i określić położenie początkowego i końcowego punktu pręta określić długość (położenie) odgiętej części pręta zbrojeniowego. Patrz również: Sposób mierzenia kąta zagięcia pręta Lokalizacja pręta zbrojeniowego na rysunku 7.8. Pręt odgięty - typ 2 Po naciśnięciu ikony okno dialogowe przyjmuje postać pokazaną na poniższym rysunku. Aby zdefiniować pręt, należy w powyższym oknie dialogowym określić: średnicę pręta (domyślnie przyjmowana jest średnica ostatnio zdefiniowana dla tego typu zbrojenia) otulinę pręta zbrojeniowego (domyślnie przyjmowana jest otulina ostatnio zdefiniowana dla tego typu zbrojenia) w polu Parametry kształtu parametry zakotwienia końców zbrojenia tj. kąt haka oraz jego długość. Podczas definicji pręta ważnym elementem jest określenie orientacji pręta. Domyślną wartością kąta nachylenia odgiętej części pręta podłużnego jest 45 stopni. Dostępne są na liście wyboru również inne wartości kąta nachylenia: 30, 45, 60 stopni. Orientacja pręta (numery pokazane na rysunku oznaczają punkty definiujące pręt: 1 - początek pręta zbrojeniowego, 2 - koniec pręta zbrojeniowego): 1. punkt początkowy pręta z prawej strony 2. punkt początkowy pręta z lewej strony Do definicji pręta odgiętego dostępna jest jedynie ikona Przekątna dostępne). (pozostałe ikony nie są Robobat

57 RCAD Żelbet wersja Podręcznik użytkownika strona: 57 Po definicji pierwszego punktu zaczepienia pręta zmienia się długość i wysokość pręta w zależności od położenia kursora. Wskazanie drugiego punktu zmienia tryb na definicję położenia ukośnego segmentu zbrojenia; należy określić położenie punktu ukośnej gałęzi, względem którego określane będzie położenie ukośnej części pręta. Podczas przesuwania kursora na ekranie wyświetlana jest podpowiedź, jak daleko znajduje się wskazany punkt od końca pręta. Powyższa operacja wykonywana jest w odniesieniu do drugiego ukośnego segmentu zbrojenia. Patrz również: Komendy linii komend - definicja zbrojenia podłużnego 7.9. Pręt z bazy Po naciśnięciu ikony okno dialogowe przyjmuje postać pokazaną na poniższym rysunku. UWAGA: Kształty prętów służą do definicji pręta wraz z przypisaniem prętowi stosownego kodu identyfikującego. W polu Parametry kształtu znajdują się następujące opcje: schematyczny rysunek kształtu zbrojenia pola edycyjne określające parametry haków (haki są na sztywno przypisane do kształtu z bazy) - pola nie są dostępne lista wyboru zawierająca kody - mają one wpływ na średnice gięcia (norma francuska) dwa klawisze: Baza kształtów i Parametry kształtu. W prawej części okna dialogowego dostępna jest jedynie ikona Punkty, której naciśnięcie powoduje rozpoczęcie definicji pręta z bazy. Pozostałe ikony nie są dostępne. Po naciśnięciu klawisza Baza kształtów otwierane jest okno dialogowe Baza prętów. UWAGA: Baza kształtów prętów zbrojeniowych wraz z odpowiadającymi im kodami kształtów są zależne od wybranej normy projektowania konstrukcji żelbetowych. Struktura bazy kształtów: wybór kształtu z bazy jest możliwy zarówno poprzez bezpośrednie wskazanie schematycznego rysunku z listy dostępnych kształtów lub wybór numeru kodu kształtu baza dla polskiej normy zawiera same kształty z możliwością uzupełnienia przez użytkownika pól z kodem (kod będzie wyświetlany w oknie dialogowym Definicja kształtu) baza zawiera pole z referencjami do aktywnej normy baza zawiera powtórzone kształty podstawowe możliwe do wybrania bezpośrednio z okna dialogowego Definicja kształtu. Robobat

58 strona: 58 RCAD Żelbet wersja Podręcznik użytkownika Definicja prętów z bazy polega na wybraniu jednego z nich z dostępnej listy kształtów, a następnie definicji kolejnych odcinków pręta poprzez wskazywanie kolejnych punktów charakterystycznych pręta przedstawionych na schematycznym rysunku (można też wpisać z klawiatury wymiary poszczególnych odcinków). Po wybraniu pręta z bazy kolejno definiowane są odcinki pręta na podstawie wskazanych punktów (stosowane są sztywne zasady definicji kolejnych segmentów, tak aby zachowany był kształt pręta). W trakcie definicji automatycznie naliczana jest długość pręta. Domyślnie proponowane wymiary pręta w oknie dialogowym są wymiarami ostatnio definiowanego pręta. Pręt zdefiniowany w bazie kształtów pręta posiada pamięć kształtu wybranego typu pręta. Możliwa jest w programie zamiana takiego pręta na zwykły pręt, który nie pamięta już kształtu geometrycznego pręta - aby tego dokonać, należy użyć opcji programu RCAD: EXPLODE. Istnieje również inny sposób definicji pręta. Po naciśnięciu klawisza Parametry kształtu na ekranie pojawia się dodatkowe okno dialogowe, w którym (patrz rysunek poniżej) dostępna będzie tabela zawierająca wymiary poszczególnych odcinków pręta. Po określeniu wymiarów pręta możliwe będzie wstawienie gotowego pręta do deskowania. Robobat

59 RCAD Żelbet wersja Podręcznik użytkownika strona: 59 W powyższym oknie dialogowym znajduje się tabela, w której wyświetlane są wymiary odcinków pręta. Jeżeli okno dialogowe zostanie wywołane w trakcie tworzenia pręta, to wówczas niezdefiniowane wymiary będą miały wartość równą zeru. Będzie można zmienić wyznaczone długości odcinków pręta oraz uzupełnić brakujące wymiary. Pole z kodem kształtu jest wypełniane automatycznie w zależności od wyboru typowego kształtu. Oba tryby definicji zbrojenia są ze sobą zsynchronizowane. Oznacza to, że naprzemiennie będzie można korzystać z obu trybów definicji. Patrz również: Komendy linii komend - definicja zbrojenia podłużnego 7.10.Dowolny kształt pręta Po naciśnięciu ikony okno dialogowe przyjmuje postać pokazaną na poniższym rysunku. W tym oknie dialogowym istnieje możliwość definicji dowolnego kształtu zbrojenia. Istnieje możliwość wyboru typu haka na początku i końcu zdefiniowanego zbrojenia. Definicja polega na wskazywaniu kursorem kolejnych punktów charakterystycznych. Na nich będzie rozpinane zbrojenie poprzeczne o dowolnym kształcie. W trakcie graficznej definicji pręta można zmienić jego położenie względem punktów wstawiania (deskowania), wartość otuliny pręta oraz położenie haków. Pole z kodem kształtu jest wypełniane przez użytkownika (należy wpisać unikalny kod kształtu pręta). Kod ten będzie widoczny w tabeli zbrojenia; będzie również wyświetlany w informacjach dotyczących pręta. Podczas tworzenia zbrojenia będą automatycznie rysowane promienie zagięcia na podstawie warunków określonych w wybranej normie. Informacje te są zawarte w bazie prętów. Do definicji prętów aktywne są ikony: Punkty Wskaż - pozwala zamienić wskazane łuki i polilinie otwarte na pręt zbrojeniowy. Pozostałe ikony nie są dostępne. Patrz również: Komendy linii komend - definicja zbrojenia podłużnego 7.11.Opis zbrojenia Po zakończeniu definicji kształtu zbrojenia na ekranie pojawia się automatycznie pokazane na poniższym rysunku okno dialogowe służące do opisu zbrojenia. Robobat

60 strona: 60 UWAGA: RCAD Żelbet wersja Podręcznik użytkownika Poniższe okno dialogowe może zostać otwarte po wybraniu opcji Modyfikacja / Opisu zbrojenia znajdującej się w menu lub naciśnięciu ikony ; w takim przypadku w oknie dialogowym dostępne są dwie dodatkowe opcje: Styl opisu (służy do zmiany stylu opisu wybranego zbrojenia) i klawisz Szczegóły, którego naciśnięcie powoduje otwarcie okna dialogowego służącego do modyfikacji stylu opisu (kształtu) zbrojenia. Opcje znajdujące się w tym oknie dialogowym pozwalają na końcowy wybór opisu zbrojenia. Można tego dokonać poprzez wyłączenie aktywnych zmiennych inicjowanych na podstawie zdefiniowanej składni. UWAGI: opis kształtu zbrojenia możliwy jest jedynie dla pojedynczej pozycji tzn. nie można równocześnie opisywać dwóch lub więcej prętów pole edycyjne Ilość umożliwia wpisanie z klawiatury ostatecznej ilości zbrojenia, która będzie uwzględniona bezpośrednio w zestawieniu. Wpisana na etapie definicji pręta ilość zbrojenia jest wielkością nadrzędną nad ilością powstałą z późniejszego rozkładu tego pręta i ta ilość zbrojenia jest brana do tabeli; liczba prętów może zostać przedstawiona w postaci równania np. 2*(8+4) w polu edycyjnym Rozstaw wpisywane mogą być wartości rozstawu, mimo że nie wykonano rozstawu zbrojenia. Pole to jest edytowalne pod warunkiem obecności zmiennej "%spa" w stylu opisu zbrojenia. Jest to jedynie statyczny parametr o charakterze informacyjnym; możliwy do wykorzystania w tabelach zbrojenia, które zawierają parametr rozstawu. Należy jednak pamiętać, że jeżeli użytkownik wpisał w tym polu rozstaw, to mimo realnych rozstawów pręta w elemencie konstrukcji, w tabeli przyjęta będzie podana w oknie dialogowym wartość. Opcja Aktywna. Włączona opcja powoduje, że opisywane zbrojenie ma być uwzględnione w zestawieniu zbrojenia. Oznacza to, że pierwszy raz opisywane zbrojenie domyślnie będzie miało opcję włączoną. W przypadku dwukrotnego opisu tego samego zbrojenia opcja zostanie samoczynnie dezaktywowana. Zapobiega się w ten sposób (przy dwukrotnym opisie tego samego zbrojenia) dublowaniu ilości zbrojenia wyliczanej podczas tworzenia zestawienia prętów; opis zbrojenia aktywnego i nieaktywnego może różnić się na tworzonym rysunku - służą temu opcje znajdujące się w oknie dialogowym Opis kształtu zbrojenia. pola: Dodatkowy opis na rysunku i Dodatkowy opis w tabeli umożliwiają dodanie dowolnego tekstu do opisu zbrojenia (poprzez wpisanie go z klawiatury); opis będzie przedstawiany odpowiednio na rysunkach (uwzględniany opisach prętów na rysunku) i w tabeli (uwzględniany tylko w tabeli zbrojenia); wpisany tekst będzie od tej pory pamiętany (na liście wyboru) i będzie można go wykorzystać później; można również wykorzystać tekst pobierany z biblioteki standardowych opisów. Opisy te przejmują styl tekstu opisu zbrojenia. Opis dodatkowy może być prezentowany na ekranie w kilku liniach; wykorzystywane są wtedy mechanizmy dostępne w programie AutoCAD. Dodatkowy opis wraz z linią odnoszącą i pastylką tworzą jeden obiekt. Istnieje możliwość edycji takiego obiektu (przesunięcie, obrót); aby tego dokonać, należy najpierw użyć opcji EXPLODE dostępnej w programie RCAD wybór stylu opisu zbrojenia z listy wyboru Styl; lista zawiera wszystkie zdefiniowane style opisu dla tego typu zbrojenia (jako pierwszy na liście wyboru przedstawiany jest domyślny styl opisu wybrany w oknie dialogowym Opis kształtu zbrojenia); zanim opis zbrojenia zostanie wstawiony na rysunek można zmienić parametry stylu opisu; po naciśnięciu klawisza Robobat

61 RCAD Żelbet wersja Podręcznik użytkownika strona: 61 Szczegóły... otwierane jest okno dialogowe Opis zbrojenia, w którym dokonane mogą zostać poprawki w stylu (UWAGA: poprawki w stylu opisu odnoszą się tylko do tego jednego opisu zbrojenia). UWAGA: To czy któraś z wymienionych powyżej opcji jest włączona, zależy od ustawionej składni opisu, która to jest dostępna w stylach opisów zbrojenia. Aby przykładowo na opisie pręta pojawiał się schemat pręta, należy otworzyć okno dialogowe Opis kształtu zbrojenia, wybrać opis zbrojenia (np. Kształt pręta), nacisnąć klawisza Modyfikuj, włączyć opcję Schemat zbrojenia znajdującą się na zakładce Składnia opisu, nacisnąć klawisz ze strzałką; zmienna zawierająca schemat pręta zostanie dodana w polu edycyjnym Opis; na zakończenie należy nacisnąć klawisz Dodaj Opis dodatkowy - mechanizmy programu AutoCAD Przy definicji opisu dodatkowego może być stosowane formatowanie przez wprowadzenie kodów formatowania - mechanizmów dostępnych w programie AutoCAD. Aby zastosować formatowanie, należy użyć kodów formatowania pokazanych w poniższej tabeli. Kody formatowania paragrafów Kod formatowania Działanie \0...\o Włącza i wyłącza nadkreślenie \L...\l Włącza i wyłącza podkreślenie \~ Wstawia nierozdzielną spację \\ Wstawia backslash \{...\} Wstawia otwierająca i zamykającą klamrę \Cwartość; Zmienia na określony kolor \nazwa pliku; Zmienia na określony plik czcionki \Hwartość; Zmienia wysokość tekstu określoną w jednostkach rysunkowych \Hwartośćx; Zmienia wysokość tekstu na wielokrotną aktualnej wysokości tekstu \S...^...; Tworzy piętrowy zapis, sterowany symbolami \, # lub ^ ; \Twartość; Dopasowuje odstęp między znakami, ze współczynnikiem od.75 do 4 \Qkąt; Zmienia kąt pochylenia \Wwartość; Zmienia współczynnik szerokości, aby otrzymać szerszy tekst \A Ustala wartość dopasowania; poprawne wartości: 0, 1, 2 (dół, środek, góra) \P Kończy paragraf. Obiekty typu tekst wielowierszowy używają zawijania tekstu do złamania długich linii w paragrafach. Aby linie były automatycznie łamane i nowy paragraf nie był tworzony, linia powinna być zakończona znakiem backslash (\) lub znakiem spacji Komendy linii komend - definicja zbrojenia podłużnego W linii komend podczas definicji pręta podłużnego mogą być określane następujące parametry: Średnica pręta lub [Otulina / Typ pręta / Definiuj ] <12>: 16 Wybierz opcję [Średnica / Otulina / Typ pręta / Definiuj] <Definiuj>: Średnica zbrojenia <12>: Otulina <5.5> : 6 Typ pręta: [Prosty / Kotwiony / 1odgięty / 2odgięty / Baza / Dowolny ] <Prosty>: Dla pręta prostego i kotwionego definiowane mogą być następujące parametry: Punkt początkowy Punkt końcowy lub [Strona] gdzie: Strona - określa zmianę położenia pręta względem linii deskowania (wraz z hakami) Robobat

62 strona: 62 RCAD Żelbet wersja Podręcznik użytkownika Dla prętów odgiętych definiowane mogą być następujące parametry: Pierwszy narożnik Drugi narożnik Położenie segmentu lub [Cofnij]: Dla prętów z bazy definiowane mogą być następujące parametry: Kod pręta lub [Wybierz z bazy] Punkt początkowy Kolejny punkt lub [Strona / Otulina / Lustro / Cofnij] gdzie: punkt początkowy - pierwszy punkt określający kształt pręta (początek pręta) kolejny punkt - kolejne punkty określające kształt pręta strona - określenie po której stronie obrysu przekroju poprzecznego elementu żelbetowego ma się znajdować bieżący segment zbrojenia (zmiana położenia pręta względem linii - punktów definicji na przeciwną) otulina - wartość otuliny dla bieżącego segmentu zbrojenia lustro - określa odbicie lustrzane bieżącego segmentu zbrojenia cofnij - cofnięcie ostatniej komendy. Dla pręta o dowolnym kształcie definiowane mogą być następujące parametry: Punkt początkowy Kolejny punkt lub [Strona / Otulina / 1hak / 2hak / Cofnij] Otulina <6>: 7 gdzie: punkt początkowy - pierwszy punkt określający kształt pręta (początek pręta) kolejny punkt - kolejne punkty określające kształt pręta strona - określenie po której stronie obrysu przekroju poprzecznego elementu żelbetowego ma się znajdować bieżący segment zbrojenia otulina - wartość otuliny dla bieżącego segmentu zbrojenia 1 hak - kierunek odgięcia haka 2 hak - kierunek odgięcia haka (przeciwny do hak 1) cofnij - cofnięcie ostatniej komendy Przykład definicji zbrojenia podłużnego W poniższym przykładzie pokazana zostanie definicja zbrojenia podłużnego belki pokazanej na poniższym rysunku. Do definicji konturów belki wykorzystano makro Belka - deskowanie. Aby zdefiniować zbrojenie podłużne belki żelbetowej, należy: DEFINICJA DESKOWANIA BELKI uruchomić makro Belka - deskowanie wybierając opcję menu RBCR / Deskowania / Belka lub naciskając ikonę w oknie dialogowym Belka - deskowanie przyjąć następujące parametry: - typ przekroju: 1 (prostokątny) - typ belki: 1 (belka jednoprzęsłowa) - wymiary przekroju poprzecznego belki: wysokość = 600 mm, szerokość = 300 mm - geometria belki tak jak pokazano na rysunku poniżej Robobat

63 RCAD Żelbet wersja Podręcznik użytkownika strona: 63 nacisnąć klawisz Wstaw w oknie dialogowym Belka - deskowanie i wskazać położenie deskowania belki na rysunku DEFINICJA ZBROJENIA BELKI uruchomić opcję menu RBCR / Zbrojenie w widoku lub nacisnąć ikonę w oknie dialogowym Zbrojenie w widoku określić następujące parametry: - typ prętów zbrojeniowych: pręt prosty - średnica prętów: 12 mm; otulina prętów zbrojeniowych: 30 mm - klasa zbrojenia: A-III - parametry kształtu tak jak pokazano na rysunku poniżej nacisnąć ikonę 2 Punkty znajdującą się w prawej części okna dialogowego na rysunku deskowania belki wskazać kolejno punkt 1 i punkt 2 (patrz rysunek na początku przykładu) przyjąć domyślny opis zbrojenia proponowany w oknie dialogowym Opis zbrojenia naciskając klawisz OK wskazać położenie opisu zbrojenia na rysunku naciskając klawisz Enter lub naciskając prawy klawisz myszki i wybierając opcję Enter z menu kontekstowego powtórnie uruchomić opcję menu RBCR / Zbrojenie w widoku lub nacisnąć ikonę w oknie dialogowym Zbrojenie w widoku określić następujące parametry: - typ prętów zbrojeniowych: pręt odgięty - średnica prętów: 12 mm; otulina prętów zbrojeniowych: 30 mm - klasa zbrojenia: A-III - parametry kształtu tak jak pokazano na rysunku poniżej nacisnąć ikonę Przekątna znajdującą się w prawej części okna dialogowego Robobat

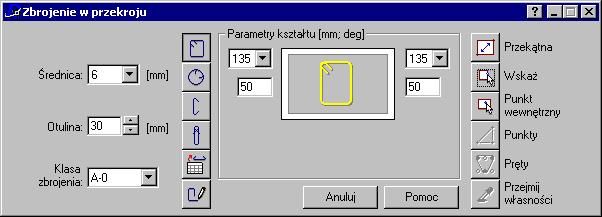

64 strona: 64 RCAD Żelbet wersja Podręcznik użytkownika na rysunku deskowania belki wskazać kolejno punkt 2 - pierwszy narożnik i punkt 3 - drugi narożnik (patrz rysunek na początku przykładu) na rysunku deskowania belki wskazać kolejno punkty określające położenie odcinków prostych zbrojenia podłużnego przyjąć domyślny opis zbrojenia proponowany w oknie dialogowym Opis zbrojenia naciskając klawisz OK wskazać położenie opisu zbrojenia na rysunku naciskając klawisz Enter lub naciskając prawy klawisz myszki i wybierając opcję Enter z menu kontekstowego. Zdefiniowane zbrojenie podłużne pokazano na rysunku poniżej. 8. DEFINICJA ZBROJENIA - ZBROJENIE POPRZECZNE 8.1. DEFINICJA ZBROJENIA PRĘTAMI - przekrój pręta (zbrojenie poprzeczne) Opcja umożliwia definicję prętów zbrojeniowych (zbrojenia poprzecznego) w przekroju poprzecznym elementu konstrukcji żelbetowej. Opcja dostępna jest: z menu wybierając opcję RBCR / Zbrojenie w przekroju z paska narzędziowego naciskając ikonę z linii komend: RBCR_DEF_BAR_BS. Po wywołaniu opcji Zbrojenie prętami w przekroju na ekranie pojawia się najpierw okno dialogowe służące do wyboru kształtu zbrojenia w przekroju (UWAGA: w trakcie definicji zbrojenia to okno dialogowe jest cały czas widoczne). Robobat

65 RCAD Żelbet wersja Podręcznik użytkownika strona: 65 Okno dialogowe Zbrojenie w przekroju można podzielić na trzy części: w lewej części okna dialogowego umieszczone są podstawowe informacje dotyczące zbrojenia: średnica, otulina oraz klasa zbrojenia przyjmowana z ustawień w preferencjach w środkowej części okna dialogowego znajdują się ikony symbolizujące podstawowe kształty zbrojenia poprzecznego i umożliwiające wybór typu zbrojenia poprzecznego; wybór typu zbrojenia poprzecznego zmienia zawartość pola z parametrami kształtu zbrojenia w prawej części okna dialogowego znajduje się kilka ikon, które służą do wyboru trybu definicji graficznej zbrojenia; ich naciśnięcie powoduje wybór trybu interfejsu graficznego zgodnie ze specyfiką definiowania obszaru. UWAGA: dopiero naciśnięcie jednej z tych ikon pozwala na definicję prętów w oknie graficznym programu. Okno dialogowe jest otwierane z ostatnio definiowanym typem zbrojenia poprzecznego i przyjętymi dla niego parametrami. W programie dostępne są następujące typy zbrojenia poprzecznego: strzemię prostokątne - zamknięte strzemię okrągłe szpilka szekla pręty z bazy dowolny kształt pręta zbrojenia poprzecznego. Po zakończeniu definicji kształtu zbrojenia na ekranie pojawia się okno dialogowe Opis zbrojenia służące do wyboru elementów opisu zbrojenia. Patrz również: Przykład definicji zbrojenia poprzecznego 8.2. Strzemię prostokątne (zamknięte) Po naciśnięciu ikony okno dialogowe przyjmuje postać pokazaną na poniższym rysunku. Aby zdefiniować pręt, należy w powyższym oknie dialogowym określić: średnicę pręta (domyślnie przyjmowana jest średnica ostatnio zdefiniowana w oknie dialogowym) otulinę prętów zbrojeniowych (domyślnie przyjmowana jest otulina ostatnio zdefiniowana w oknie dialogowym) w polu Parametry kształtu parametry zakotwienia końców zbrojenia tj. kąt haka oraz jego długość. Kształt pręta prezentowanego na schematycznym rysunku jest dynamicznie dostosowywany do podanych wartości kąta zagięcia haka. Poniżej przedstawiona jest lista standardowych wartości kątów haków: Robobat

66 strona: 66 RCAD Żelbet wersja Podręcznik użytkownika Podczas definicji strzemienia prostokątnego w prawej części okna dialogowego dostępne są następujące ikony (pozostałe ikony nie są dostępne): Wskaż - służy do bezpośredniego wskazania konturu utworzonego z polilinii. Po wyborze tego klawisza okno dialogowe jest zamykane, a kursor przybiera postać kwadratu (patrz komenda ACAD copy - etap wyboru obiektu do kopiowania). Po wybraniu dowolnego punktu na ekranie następuje wykrycie obiektu ACAD i wrysowanie zbrojenia poprzecznego (strzemienia) we wskazany obiekt Przekątna - funkcja służy do tworzenia obszaru prostokątnego poprzez definicję przekątnej. Okno dialogowe jest zamykane; w trakcie ruchu kursora dynamicznie prezentowane jest definiowane strzemię prostokątne Punkt wewnętrzny - funkcja umożliwiająca wyszukiwanie obszaru zamkniętego przez kliknięcie we wnętrze obszaru. Okno dialogowe jest zamykane, a kursor przybiera postać krzyża (patrz komenda ACAD hatch ). Po wybraniu dowolnego punktu na ekranie następuje wykrycie minimalnego konturu zamkniętego. Wykryty obszar jest zamieniany na strzemię o kształcie wykrytego obszaru pomniejszone o wartość otuliny. Opcje Wskaż oraz Punkt wewnętrzny działają dla wszystkich typów figur. Po wstępnej definicji kształtu strzemienia pojawia się na ekranie pytanie o wskazanie miejsca występowania haków. Wybór możliwy jest poprzez wskazanie naroża strzemienia. Patrz również: Komendy linii komend - definicja zbrojenia poprzecznego 8.3. Strzemię okrągłe Po naciśnięciu ikony okno dialogowe przyjmuje postać pokazaną na poniższym rysunku. Aby zdefiniować pręt, należy w powyższym oknie dialogowym określić: średnicę pręta (domyślnie przyjmowana jest średnica ostatnio zdefiniowana w oknie dialogowym) otulinę prętów zbrojeniowych (domyślnie przyjmowana jest otulina ostatnio zdefiniowana w oknie dialogowym) w polu Parametry kształtu parametry zakotwienia końców zbrojenia tj. kąt haka, jego długość oraz długość zakładu. Poniżej przedstawiona jest lista standardowych wartości kątów haków: Robobat

67 RCAD Żelbet wersja Podręcznik użytkownika strona: Podczas definicji strzemienia okrągłego w prawej części okna dialogowego dostępne są następujące ikony (pozostałe ikony nie są dostępne): Wskaż - służy do bezpośredniego wskazania konturu utworzonego z okręgu lub polilinii. Po wyborze przycisku okno dialogowe jest zamykane, a kursor przybiera postać kwadratu (patrz komenda ACAD copy - etap wyboru obiektu do kopiowania). Po wybraniu dowolnego punktu na ekranie następuje wykrycie obiektu ACAD i wrysowanie strzemienia we wskazany obiekt Punkt wewnętrzny - funkcja umożliwiająca wyszukiwanie obszaru zamkniętego przez kliknięcie we wnętrze obszaru. Okno dialogowe jest zamykane, a kursor przybiera postać krzyża (patrz komenda ACAD copy - etap wskazania punktów początkowego i końcowego). Po wybraniu dowolnego punktu na ekranie następuje wykrycie minimalnego - wklęsłego konturu okrągłego wynikłego z wpisania w wykryty obszar; UWAGA: możliwa jest definicja strzemion okrągłych poprzez wskazanie następujących figur geometrycznych: wielokąt regularny i okrąg - inne przypadki nie są obsługiwane w programie Punkty - funkcja umożliwiająca definicję obszaru zamkniętego poprzez podanie środka okręgu i promienia (lub średnicy) okręgu. Definicja ZAWSZE polega na tworzeniu strzemienia OKRĄGŁEGO, które wpisywane jest we wskazany obszar. Po wstępnej definicji kształtu strzemienia pojawia się na ekranie pytanie o wskazanie miejsca występowania haków. Patrz również: Komendy linii komend - definicja zbrojenia poprzecznego 8.4. Szpilka Po naciśnięciu ikony okno dialogowe przyjmuje postać pokazaną na poniższym rysunku. Aby zdefiniować pręt, należy w powyższym oknie dialogowym określić: średnicę pręta (domyślnie przyjmowana jest średnica ostatnio zdefiniowana w oknie dialogowym) otulinę prętów zbrojeniowych (domyślnie przyjmowana jest otulina ostatnio zdefiniowana w oknie dialogowym) w polu Parametry kształtu parametry zakotwienia końców zbrojenia tj. kąt haka oraz jego długość. Robobat

68 strona: 68 RCAD Żelbet wersja Podręcznik użytkownika Poniżej przedstawiona jest lista standardowych wartości kątów haków: Podczas definicji szpilki w prawej części okna dialogowego dostępne są następujące ikony (pozostałe ikony nie są dostępne): Punkty - funkcja służy do bezpośredniego wskazania dwóch punktów znajdujących się na krawędzi konturu. Po naciśnięciu tej ikony okno dialogowe jest zamykane, a kursor przybiera postać krzyża (patrz komenda ACAD line ). Po zdefiniowaniu pierwszego punktu zaczepienia pręta dynamicznie zmienia się długość pręta na ekranie w zależności od położenia kursora. Lokalizacja pręta zależna jest od kierunku definicji punktów. Zasada obowiązująca przy wprowadzaniu zbrojenia polega na definicji kolejności punktów zgodnie z ruchem wskazówek zegara (po ZEWNñTRZNEJ tarczy zegara). Oznacza to, że utworzony pręt będzie zawsze znajdował się we wnętrzu tarczy. W przypadku pręta z hakami o kącie zagięcia większym niż zero stopni, haki będą zawsze umieszczane po przeciwległej stronie niż punkty definiujące długość pręta, czyli zwrócone wewnątrz środka tarczy. Linia komend: Strona - d Pierwszy / drugi hak Otulina Pręty - funkcja pozwalająca na definicję pręta na istniejącym zbrojeniu punktowym (zbrojenie punktowe to prezentacja zbrojenia podłużnego w przekroju). Po naciśnięciu tej ikony okno dialogowe jest zamykane, a kursor przybiera postać kwadratu (patrz komenda ACAD select obj. ). Pręt zostaje zdefiniowany w momencie wskazania drugiego zbrojenia punktowego. W tym przypadku wartość otuliny nie jest uwzględniana. Linia komend: Strona Pierwszy / drugi hak. Definicja kończy się ZAWSZE w momencie wskazania drugiego punktu w postaci pręta punktowego. Patrz również: Komendy linii komend - definicja zbrojenia poprzecznego 8.5. Szekla Po naciśnięciu ikony okno dialogowe przyjmuje postać pokazaną na poniższym rysunku. Aby zdefiniować pręt, należy w powyższym oknie dialogowym określić: Robobat

69 RCAD Żelbet wersja Podręcznik użytkownika strona: 69 średnicę pręta (domyślnie przyjmowana jest średnica ostatnio zdefiniowana w oknie dialogowym) otulinę prętów zbrojeniowych (domyślnie przyjmowana jest otulina ostatnio zdefiniowana w oknie dialogowym) w polu Parametry kształtu parametry zakotwienia końców zbrojenia tj. kąt haka oraz jego długość. Poniżej przedstawiona jest lista standardowych wartości kątów haków: Podczas definicji szekli w prawej części okna dialogowego dostępne są następujące ikony (pozostałe ikony nie są dostępne): Punkty - funkcja służy do bezpośredniego wskazania dwóch punktów znajdujących się na krawędzi konturu. Po naciśnięciu tej ikony okno dialogowe jest zamykane, a kursor przybiera postać krzyża (patrz komenda ACAD line ). Po zdefiniowaniu pierwszego punktu zaczepienia pręta dynamicznie zmienia się długość pręta na ekranie w zależności od położenia kursora. Lokalizacja pręta zależna jest od kierunku definicji punktów. Zasada obowiązująca przy wprowadzaniu zbrojenia polega na definicji kolejności punktów zgodnie z ruchem wskazówek zegara (po ZEWNñTRZNEJ tarczy zegara). Oznacza to, że utworzony pręt będzie zawsze znajdował się we wnętrzu tarczy. W przypadku pręta z hakami o kącie zagięcia większym niż zero stopni, haki będą zawsze umieszczane po przeciwległej stronie niż punkty definiujące długość pręta, czyli zwrócone wewnątrz środka tarczy. Linia komend jak dla szpilki Pręty - funkcja pozwalająca na definicję pręta na istniejącym zbrojeniu punktowym (zbrojenie punktowe to prezentacja zbrojenia podłużnego w przekroju). Po naciśnięciu tej ikony okno dialogowe jest zamykane, a kursor przybiera postać krzyża (patrz komenda ACAD polyline ). Po wskazaniu pręta na ekranie dynamicznie pokazywane jest położenie pręta wraz z hakami. Pręt zostaje zdefiniowany w momencie wskazania drugiego zbrojenia punktowego. W tym przypadku wartość otuliny nie jest uwzględniana. Linia komend: Strona. Definicja kształtu pręta kończy się w momencie wskazania drugiego punktu w postaci pręta punktowego Pręt z bazy Po naciśnięciu ikony okno dialogowe przyjmuje postać pokazaną na poniższym rysunku. Robobat

70 strona: 70 UWAGA: RCAD Żelbet wersja Podręcznik użytkownika Pręty służą do definicji pręta wraz z przypisaniem prętowi stosownego kodu identyfikującego. W polu Parametry kształtu znajdują się następujące opcje: schematyczny rysunek kształtu zbrojenia pola edycyjne określające parametry haków (haki są na sztywno przypisane do kształtu z bazy) - pola nie są dostępne lista wyboru zawierająca kody - mają one wpływ na średnice gięcia (norma francuska) dwa klawisze: Baza kształtów i Parametry kształtu. W prawej części okna dialogowego dostępne są jedynie ikony: Wstaw i Punkty, których naciśnięcie powoduje rozpoczęcie definicji pręta z bazy. Pozostałe ikony nie są dostępne. Po naciśnięciu klawisza Baza kształtów otwierane jest okno dialogowe Baza prętów. UWAGA: Baza kształtów prętów zbrojeniowych wraz z odpowiadającymi im kodami kształtów są zależne od wybranej normy projektowania konstrukcji żelbetowych. Struktura bazy kształtów: wybór kształtu z bazy jest możliwy zarówno poprzez bezpośrednie wskazanie schematycznego rysunku z listy dostępnych kształtów lub wybór numeru kodu kształtu baza zawiera pole z referencjami do aktywnej normy baza zawiera powtórzone kształty podstawowe możliwe do wybrania bezpośrednio z okna dialogowego Definicja kształtu (strzemię zamknięte, otwarte, szpilka, szekla - umożliwia to inny sposobu definicji przy pomocy wymiarów). Definicja prętów z bazy polega na wybraniu jednego z nich z dostępnej listy kształtów, a następnie definicji kolejnych odcinków pręta poprzez wskazywanie kolejnych punktów charakterystycznych pręta przedstawionych na schematycznym rysunku (można też wpisać z klawiatury wymiary poszczególnych odcinków). Robobat

71 RCAD Żelbet wersja Podręcznik użytkownika strona: 71 Po wybraniu pręta z bazy kolejno definiowane są odcinki pręta na podstawie wskazanych punktów (stosowane są sztywne zasady definicji kolejnych segmentów, tak aby zachowany był kształt pręta). W trakcie definicji automatycznie naliczana jest długość pręta. Domyślnie proponowane wymiary pręta w oknie dialogowym są wymiarami ostatnio definiowanego pręta. Pręt zdefiniowany w bazie kształtów pręta posiada pamięć kształtu wybranego typu pręta. Możliwa jest w programie zamiana takiego pręta na zwykły pręt, który nie pamięta już kształtu geometrycznego pręta - aby tego dokonać, należy użyć opcji programu RCAD EXPLODE. Istnieje również inny sposób definicji pręta. Po naciśnięciu klawisza Parametry kształtu na ekranie pojawia się dodatkowe okno dialogowe, w którym (patrz rysunek poniżej) dostępna będzie tabela zawierająca wymiary poszczególnych odcinków pręta. Po określeniu wymiarów pręta możliwe będzie wstawienie gotowego pręta do deskowania. W powyższym oknie dialogowym znajduje się tabela, w której wyświetlane są wymiary odcinków pręta. Pole z kodem kształtu jest wypełniane automatycznie w zależności od wyboru typowego kształtu. Oba tryby definicji zbrojenia są ze sobą zsynchronizowane. Oznacza to, że naprzemiennie będzie można korzystać z obu trybów definicji. Patrz również: Komendy linii komend - definicja zbrojenia poprzecznego 8.7. Dowolny kształt pręta Po naciśnięciu ikony okno dialogowe przyjmuje postać pokazaną na poniższym rysunku. W tym oknie dialogowym istnieje możliwość definicji dowolnego kształtu zbrojenia. Robobat

72 strona: 72 RCAD Żelbet wersja Podręcznik użytkownika Istnieje możliwość wyboru typu haka na początku i końcu zdefiniowanego zbrojenia oraz zdefiniowania kotwienia pręta na obu jego końcach; domyślna wartość kotwienia dla pręta dowolnego jest równa zeru. Definicja polega na wskazywaniu kursorem kolejnych punktów charakterystycznych będącymi prętami w postaci punktowej bądź punktów charakterystycznych. Na nich będzie rozpinane zbrojenie poprzeczne o dowolnym kształcie. Pole z kodem kształtu jest wypełniane przez użytkownika (należy wpisać unikalny kod kształtu pręta). Kod ten będzie widoczny w tabeli zbrojenia; będzie również wyświetlany w informacjach dotyczących pręta. Do definicji tego typu zbrojenia aktywne są cztery ikony (pozostałe ikony nie są dostępne): Wskaż - funkcja służy do definicji zbrojenia na polilinii otwartej (możliwe jest występowanie łuków) Punkt wewnętrzny - funkcja służy do wykrycia konturu (jak dla strzemienia wielokątnego); kontur może zawierać elementy łukowe Punkty - funkcja służy do bezpośredniego wskazania dowolnych punktów. Po naciśnięciu tej ikony okno dialogowe jest zamykane, a kursor przybiera postać krzyża (patrz komenda ACAD line ). Po zdefiniowaniu pierwszego punktu zaczepienia pręta dynamicznie zmienia się długość pręta na ekranie w zależności od położenia kursora. Wskazując kolejne punkty, definiowany pręt będzie zawijany wokół tych punktów zachowując automatycznie warunek średnicy gięcia. Pręty - funkcja pozwalająca na definicję pręta na istniejącym zbrojeniu punktowym (zbrojenie punktowe to prezentacja zbrojenia podłużnego na przekroju). Po naciśnięciu tej ikony okno dialogowe jest zamykane, a kursor przybiera postać kwadratu (patrz komenda ACAD select ). Pręt zostaje zdefiniowany w momencie wskazania drugiego zbrojenia punktowego. Patrz również: Komendy linii komend - definicja zbrojenia poprzecznego 8.8. Opis zbrojenia Po zakończeniu definicji kształtu zbrojenia na ekranie pojawia się pokazane na poniższym rysunku okno dialogowe służące do opisu zbrojenia. Opcje znajdujące się w tym oknie dialogowym pozwalają na końcowy wybór opisu zbrojenia. Można tego dokonać poprzez wyłączenie aktywnych zmiennych inicjowanych na podstawie zdefiniowanej składni. UWAGI: opis kształtu zbrojenia możliwy jest jedynie dla pojedynczej pozycji tzn. nie można równocześnie opisywać dwóch lub więcej prętów pole edycyjne Ilość umożliwia wpisanie z klawiatury ostatecznej ilości zbrojenia, która będzie uwzględniona bezpośrednio w zestawieniu. liczba prętów może zostać przedstawiona w postaci równania np. 5*(3+7) Robobat

73 RCAD Żelbet wersja Podręcznik użytkownika strona: 73 w polu edycyjnym Rozstaw wpisywane mogą być wartości rozstawu, mimo że nie wykonano rozstawu zbrojenia. Pole to jest edytowalne pod warunkiem obecności zmiennej "%spa" w stylu opisu zbrojenia. Jest to jedynie statyczny parametr o charakterze informacyjnym; możliwy do wykorzystania w tabelach zbrojenia, które zawierają parametr rozstawu. Należy jednak pamiętać, że jeżeli użytkownik wpisał w tym polu rozstaw, to mimo realnych rozstawów pręta w elemencie konstrukcji, w tabeli przyjęta będzie podana w oknie dialogowym wartość. Opcja Aktywna. Włączona opcja powoduje, że opisywane zbrojenie ma być uwzględnione w zestawieniu zbrojenia. Oznacza to, że pierwszy raz opisywane zbrojenie domyślnie będzie miało opcję włączoną. W przypadku dwukrotnego opisu tego samego zbrojenia opcja zostanie samoczynnie dezaktywowana. Zapobiega się w ten sposób (przy dwukrotnym opisie tego samego zbrojenia) dublowaniu ilości zbrojenia wyliczanej podczas tworzenia zestawienia prętów; opis zbrojenia aktywnego i nieaktywnego może różnić się na tworzonym rysunku - służą temu opcje znajdujące się w oknie dialogowym Opis kształtu zbrojenia. pola: Dodatkowy opis na rysunku i Dodatkowy opis w tabeli umożliwiają dodanie dowolnego tekstu do opisu zbrojenia (poprzez wpisanie go z klawiatury); opis będzie przedstawiany odpowiednio na rysunkach (uwzględniany opisach prętów na rysunku) i w tabeli (uwzględniany tylko w tabeli zbrojenia); wpisany tekst będzie od tej pory pamiętany (na liście wyboru) i będzie można go wykorzystać później; można również wykorzystać tekst pobierany z biblioteki standardowych opisów. Opisy te przejmują styl tekstu opisu zbrojenia. Opis dodatkowy może być prezentowany na ekranie w kilku liniach; wykorzystywane są wtedy mechanizmy dostępne w programie AutoCAD. Dodatkowy opis wraz z linią odnoszącą i pastylką tworzą jeden obiekt. Istnieje możliwość edycji takiego obiektu (przesunięcie, obrót) przy pomocy dostępnych uchwytów (ang. grip) - są to małe kwadraciki, które pojawiają się w charakterystycznych punktach wskazywanych obiektów; wykorzystując opcję RCAD Explode można zwiększyć liczbę uchwytów w opisach wybór stylu opisu zbrojenia z listy wyboru Styl; lista zawiera wszystkie zdefiniowane style opisu dla tego typu zbrojenia (jako pierwszy na liście wyboru przedstawiany jest domyślny styl opisu wybrany w oknie dialogowym Opis kształtu zbrojenia); zanim opis zbrojenia zostanie wstawiony na rysunek można zmienić parametry stylu opisu; po naciśnięciu klawisza Szczegóły... otwierane jest okno dialogowe Opis zbrojenia, w którym dokonane mogą zostać poprawki w stylu (UWAGA: poprawki w stylu opisu odnoszą się tylko do tego jednego opisu zbrojenia). UWAGA: To czy któraś z wymienionych powyżej opcji jest włączona, zależy od ustawionej składni opisu, która to jest dostępna w stylach opisów zbrojenia. Aby przykładowo na opisie pręta pojawiał się schemat pręta, należy otworzyć okno dialogowe Opis kształtu zbrojenia, wybrać opis zbrojenia (np. Kształt pręta), nacisnąć klawisza Modyfikuj, włączyć opcję Schemat zbrojenia znajdującą się na zakładce Składnia opisu, nacisnąć klawisz ze strzałką; zmienna zawierająca schemat pręta zostanie dodana w polu edycyjnym Opis; na zakończenie należy nacisnąć klawisz Dodaj Komendy linii komend - definicja zbrojenia poprzecznego W linii komend podczas definicji pręta poprzecznego mogą być określane następujące parametry: Średnica pręta lub [Otulina / Typ strzemienia / Definiuj] <6>: 8 Wybierz opcję [Średnica / Otulina / Typ strzemienia / Definiuj] <Definiuj>: Średnica zbrojenia <8>: Otulina <5.5> : 6 Typ strzemienia: [Wielokątne / Okrągłe / Szpilka / Szekla / Baza / Dowolne] <Wielokątne>: Dla strzemienia wielokątnego definiowane mogą być następujące parametry: Wybierz opcję [PRzekątna / Selekcja / PUnkt wewnętrzny] <Przekątna>: Pierwszy narożnik Drugi narożnik lub [Strona / Cofnij] Wybierz obiekt Położenie haków lub [Strona / Cofnij] Robobat

74 strona: 74 RCAD Żelbet wersja Podręcznik użytkownika Punkt wewnętrzny Położenie haków lub [Strona / Cofnij] Dla strzemienia okrągłego definiowane mogą być następujące parametry: Wybierz opcję [2punkty / Selekcja / Punkt wewnętrzny ] <Selekcja>: Środek okręgu; Promień okręgu lub [Średnica / Strona / Cofnij] <33>: Położenie haków Wybierz obiekt Położenie haków lub [Strona / Cofnij] Punkt wewnętrzny Położenie haków lub [Strona / Cofnij] Dla szpilki i szekli definiowane mogą być następujące parametry: Wybierz opcję [Punkty / PRęty] <PRęty>: Punkt początkowy Punkt końcowy lub [Strona / Cofnij]: Pierwszy pręt Drugi pręt lub [Strona / Cofnij]: } gdzie: punkt początkowy - pierwszy punkt określający kształt pręta (początek pręta) punkt końcowy - ostatni punkt określający kształt pręta strona - określenie po której stronie obrysu przekroju poprzecznego elementu żelbetowego ma się znajdować bieżący segment zbrojenia cofnij - cofnięcie ostatniej komendy. Dla prętów z bazy definiowane mogą być następujące parametry: Kod pręta lub [Wybierz z bazy] Punkt początkowy Kolejny punkt lub [Strona / Otulina / 1hak / 2hak / Cofnij] gdzie: punkt początkowy - pierwszy punkt określający kształt pręta (początek pręta) kolejny punkt - kolejne punkty określające kształt pręta strona - określenie po której stronie obrysu przekroju poprzecznego elementu żelbetowego ma się znajdować bieżący segment zbrojenia otulina - wartość otuliny dla bieżącego segmentu zbrojenia 1 hak - kierunek odgięcia haka 2 hak - kierunek odgięcia haka (przeciwny do hak 1) cofnij - cofnięcie ostatniej komendy. Dla pręta o dowolnym kształcie definiowane mogą być następujące parametry: Punkt początkowy Kolejny punkt lub [Strona / Otulina / 1hak / 2hak / Cofnij] gdzie: punkt początkowy - pierwszy punkt określający kształt pręta (początek pręta) kolejny punkt - kolejne punkty określające kształt pręta strona - określenie po której stronie obrysu przekroju poprzecznego elementu żelbetowego ma się znajdować bieżący segment zbrojenia (zmiana położenia pręta względem linii - punktów definicji na przeciwną) otulina - wartość otuliny dla bieżącego segmentu zbrojenia 1 hak - zmienia kierunek odgięcia haka na przeciwny 2 hak - kierunek odgięcia haka cofnij - cofnięcie ostatniej komendy. Robobat

75 RCAD Żelbet wersja Podręcznik użytkownika strona: Przykład definicji zbrojenia poprzecznego W poniższym przykładzie pokazana zostanie definicja zbrojenia poprzecznego w przekroju belki pokazanej na poniższym rysunku. Do definicji konturów belki wykorzystano makro Belka - deskowanie. Aby zdefiniować zbrojenie poprzeczne belki żelbetowej, należy: DEFINICJA DESKOWANIA BELKI uruchomić makro Belka - deskowanie wybierając opcję menu RBCR / Deskowania / Belka lub naciskając ikonę w oknie dialogowym Belka - deskowanie przyjąć następujące parametry: - typ przekroju: 1 (prostokątny) - typ belki: 1 (belka jednoprzęsłowa) - wymiary przekroju poprzecznego belki: wysokość = 600 mm, szerokość = 300 mm - geometria belki tak jak pokazano na rysunku poniżej nacisnąć klawisz Wstaw w oknie dialogowym Belka - deskowanie i wskazać położenie deskowania belki na rysunku DEFINICJA ZBROJENIA BELKI uruchomić opcję menu RBCR / Zbrojenie w przekroju lub nacisnąć ikonę w oknie dialogowym Zbrojenie w przekroju określić następujące parametry: - typ prętów zbrojeniowych: strzemię wielokątne (zamknięte) - średnica prętów: 8 mm; otulina prętów zbrojeniowych: 30 mm - klasa zbrojenia: A-0 - parametry kształtu tak jak pokazano na rysunku poniżej Robobat

76 strona: 76 RCAD Żelbet wersja Podręcznik użytkownika nacisnąć ikonę Punkt wewnętrzny znajdującą się w prawej części okna dialogowego na rysunku deskowania belki wskazać punkt wewnętrzny przekroju poprzecznego belki i punkt 1 określający położenie haków strzemiona (patrz rysunek na początku przykładu) przyjąć domyślny opis zbrojenia proponowany w oknie dialogowym Opis zbrojenia naciskając klawisz OK wskazać położenie opisu zbrojenia na rysunku naciskając klawisz Enter lub naciskając prawy klawisz myszki i wybierając opcję Enter z menu kontekstowego. Zdefiniowane zostało zbrojenie w przekroju poprzecznym belki; poniżej przedstawiona zostanie definicja rozkładu zbrojenia poprzecznego na długości belki. Aby tego dokonać, należy: nacisnąć ikonę Rozkład zbrojenia wskazać zdefiniowane wcześniej strzemię i nacisnąć klawisz ENTER; na ekranie pojawia się okno dialogowe Rozkład zbrojenia; w oknie dialogowym wybrać następujące opcje: - TYP rozkładu: liniowy (nacisnąć ikonę ) - METODA rozkładu: strefowa (nacisnąć ikonę ) - KIERUNEK patrzenia: nacisnąć ikonę - nacisnąć klawisz OK wskazać punkt początkowy rozkładu (punkt 2 na rysunku pokazanym na początku przykładu) i punkt końcowy rozkładu (punkt 3 na rysunku pokazanym na początku przykładu) wskazać punkt początek strefy (punkt 4 na rysunku pokazanym na początku przykładu) i koniec strefy (punkt 5 na rysunku pokazanym na początku przykładu); nacisnąć klawisz Enter przyjąć domyślny rozkład zbrojenia proponowany w oknie dialogowym Rozkład zbrojenia naciskając klawisz OK przyjąć następujące parametry opisu rozkładu zbrojenia - typ prezentacji prętów zbrojeniowych: wszystkie - pozycja: opcja Aktywna włączona - typ opisu rozkładu: - nacisnąć klawisz OK wskazać położenie opisu zbrojenia na rysunku naciskając klawisz Enter lub naciskając prawy klawisz myszki i wybierając opcję Enter z menu kontekstowego. Zdefiniowane zbrojenie poprzeczne wraz z jego rozkładem wzdłuż długości belki pokazano na rysunku poniżej. Robobat

77 RCAD Żelbet wersja Podręcznik użytkownika strona: DEFINICJA ZBROJENIA - STRZEMIONA SPECJALNE 9.1. DEFINICJA ZBROJENIA PRĘTAMI - przekrój pręta (strzemiona specjalne) Opcja umożliwia definicję strzemion (zbrojenia poprzecznego) w przekroju poprzecznym elementu konstrukcji żelbetowej. Opcja dostępna jest: z menu wybierając opcję RBCR / Strzemiona specjalne z paska narzędziowego naciskając ikonę z linii komend: RBCR_DEF_STIRRUP_SPEC. Po wywołaniu opcji Strzemiona specjalne na ekranie pojawia się najpierw okno dialogowe służące do wyboru kształtu zbrojenia w przekroju. Okno dialogowe Strzemiona specjalne można podzielić na trzy części: w lewej części okna dialogowego umieszczone są podstawowe informacje dotyczące zbrojenia: średnica, otulina oraz klasa zbrojenia przyjmowana z ustawień w preferencjach w środkowej części okna dialogowego znajdują się ikony symbolizujące podstawowe kształty zbrojenia poprzecznego i umożliwiające wybór typu strzemienia; wybór typu zbrojenia poprzecznego zmienia zawartość pola z parametrami kształtu zbrojenia w prawej części okna dialogowego znajduje się kilka ikon, które służą do wyboru trybu definicji graficznej zbrojenia; ich naciśnięcie powoduje wybór trybu interfejsu graficznego zgodnie ze specyfiką definiowania obszaru. UWAGA: dopiero naciśnięcie jednej z tych ikon pozwala na definicję prętów w oknie graficznym programu. Okno dialogowe jest otwierane z ostatnio definiowanym typem zbrojenia poprzecznego i przyjętymi dla niego parametrami. W programie dostępne są następujące typy strzemiona specjalnych: strzemiona czterocięte strzemiona z prętów w kształcie podwójnej litery U. Po zakończeniu definicji kształtu zbrojenia na ekranie pojawia się okno dialogowe Opis zbrojenia służące do wyboru elementów opisu zbrojenia. UWAGA: Po zakończeniu definicji strzemion czterociętych następuje automatyczne uruchomienie komendy do opisu. Komenda działa na selekcji i opisuje pręty po kolei przeskakując z pierwszego na drugi bez konieczności ponownego uruchamiania komendy. Opisywanie prętów można przerwać i opisać tylko jeden pręt. Robobat

78 strona: 78 RCAD Żelbet wersja Podręcznik użytkownika 9.2. Strzemiona specjalne - czterocięte Po naciśnięciu ikony okno dialogowe przyjmuje postać pokazaną na poniższym rysunku. Aby zdefiniować pręt, należy w powyższym oknie dialogowym określić: średnicę pręta (domyślnie przyjmowana jest średnica ostatnio zdefiniowana w oknie dialogowym) otulinę prętów zbrojeniowych (domyślnie przyjmowana jest otulina ostatnio zdefiniowana w oknie dialogowym) w polu Parametry kształtu parametry zakotwienia końców zbrojenia tj. kąt haka, jego długość oraz wartość parametru a określającego odległość w świetle pomiędzy środkowymi gałęziami strzemion. Kształt pręta prezentowanego na schematycznym rysunku jest dynamicznie dostosowywany do podanych wartości kąta zagięcia haka. Poniżej przedstawiona jest lista standardowych wartości kątów haków: Podczas definicji strzemienia prostokątnego w prawej części okna dialogowego dostępne są następujące ikony (pozostałe ikony nie są dostępne): Przekątna - funkcja służy do tworzenia obszaru prostokątnego poprzez definicję przekątnej. Okno dialogowe jest zamykane; w trakcie ruchu kursora dynamicznie prezentowane jest definiowane strzemię prostokątne Wskaż - służy do bezpośredniego wskazania konturu prostokątnego. Po wyborze tego klawisza okno dialogowe jest zamykane, a kursor przybiera postać kwadratu (patrz komenda ACAD copy - etap wyboru obiektu do kopiowania). Po wybraniu dowolnego punktu na ekranie następuje wykrycie obiektu ACAD i wrysowanie zbrojenia poprzecznego (strzemienia) we wskazany obiekt Punkt wewnętrzny - funkcja umożliwiająca wyszukiwanie obszaru zamkniętego (prostokąta) przez kliknięcie we wnętrze obszaru. Okno dialogowe jest zamykane, a kursor przybiera postać krzyża (patrz komenda ACAD hatch ). Wykryty prostokąt jest zamieniany na strzemię o kształcie wykrytego obszaru pomniejszone o wartość otuliny. Robobat

79 RCAD Żelbet wersja Podręcznik użytkownika strona: Strzemiona specjalne - pręty w kształcie podwójnej litery U Po naciśnięciu ikony okno dialogowe przyjmuje postać pokazaną na poniższym rysunku. Aby zdefiniować pręt, należy w powyższym oknie dialogowym określić: średnicę pręta (domyślnie przyjmowana jest średnica ostatnio zdefiniowana w oknie dialogowym) otulinę prętów zbrojeniowych (domyślnie przyjmowana jest otulina ostatnio zdefiniowana w oknie dialogowym) w polu Parametry kształtu parametry zakotwienia końców zbrojenia tj. kąt haka, jego długość oraz wartość parametru a określającego długość nakładających się prętów. Kształt pręta prezentowanego na schematycznym rysunku jest dynamicznie dostosowywany do podanych wartości kąta zagięcia haka. Poniżej przedstawiona jest lista standardowych wartości kątów haków: Podczas definicji strzemienia prostokątnego w prawej części okna dialogowego dostępne są następujące ikony (pozostałe ikony nie są dostępne): Przekątna - funkcja służy do tworzenia obszaru prostokątnego poprzez definicję przekątnej. Okno dialogowe jest zamykane; w trakcie ruchu kursora dynamicznie prezentowane jest definiowane strzemię prostokątne Wskaż - służy do bezpośredniego wskazania konturu prostokątnego. Po wyborze tego klawisza okno dialogowe jest zamykane, a kursor przybiera postać kwadratu (patrz komenda ACAD copy - etap wyboru obiektu do kopiowania). Po wybraniu dowolnego punktu na ekranie następuje wykrycie obiektu ACAD i wrysowanie zbrojenia poprzecznego (strzemienia) we wskazany obiekt Punkt wewnętrzny - funkcja umożliwiająca wyszukiwanie obszaru zamkniętego (prostokąta) przez kliknięcie we wnętrze obszaru. Okno dialogowe jest zamykane, a kursor przybiera postać krzyża (patrz komenda ACAD hatch ). Wykryty prostokąt jest zamieniany na strzemię o kształcie wykrytego obszaru pomniejszone o wartość otuliny. Robobat

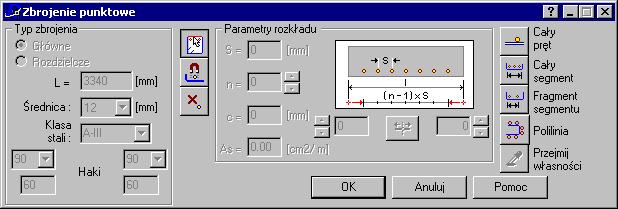

80 strona: 80 RCAD Żelbet wersja Podręcznik użytkownika 10. DEFINICJA ZBROJENIA - ZBROJENIE PUNKTOWE 10.1.Zbrojenie punktowe Opcja umożliwia definicję rozkładu prętów zbrojeniowych w elemencie konstrukcji żelbetowej. Opcja dostępna jest: z menu wybierając opcję RBCR / Zbrojenie punktowe z paska narzędziowego naciskając ikonę z linii komend: RBCR_DISTRIBUTION_POINT. Okno dialogowe pojawia się, gdy wybrane zostało zbrojenie lub w linii komend podany został numer pozycji zbrojenia (domyślnie proponowany jest numer ostatnio definiowanego pręta): jeżeli wybrane zostało zbrojenie główne, to pola okna dialogowego są wypełnione danymi (średnicą, numerem pozycji oraz z odpowiednią długością pręta) jeżeli wybrane zostało zbrojenie rozdzielcze, to pola okna dialogowego są wypełnione następującymi danymi: średnicą, numerem pozycji (oba parametry nie są dostępne); dostępne jest pole edycyjne służące do definicji długości zbrojenia. UWAGA: W przypadku definicji zbrojenia punktowego bez odniesienia go do istniejącego zbrojenia (np. w przypadku definicji zbrojenia rozdzielczego) uruchomienie okna dialogowego jest możliwe po naciśnięciu klawisza ESC. Okno dialogowe może zostać również automatycznie otwarte z poziomu okna dialogowego służącego do rozkładu zbrojenia. Okno jest wówczas otwierane w trybie definicji zbrojenia głównego z odpowiednią średnicą, numerem pozycji oraz z odpowiednią długością pręta (parametry nie są dostępne). Po uruchomieniu opcji na ekranie pojawia się okno dialogowe pokazane poniżej. Powyższe okno dialogowe podzielone jest na trzy zasadnicze trzy części: w lewej części okna dialogowego (pole Typ zbrojenia) znajdują się podstawowe informacje o zbrojeniu: - typ zbrojenia: główne, rozdzielcze - pole edycyjne służące do definicji długości zbrojenia - średnica zbrojenia Ta część okna dialogowego nie podlega zmianie Dodatkowo dostępna jest informacja dotycząca haków na końcach pręta zbrojeniowego (początku i końcu pręta) w środkowej części okna dialogowego znajdują się trzy ikony, których naciśnięcie powoduje zmianę zawartości pola Parametry rozkładu z parametrami rozkładu zbrojenia: - regularny rozkład zbrojenia - automatyczny rozkład zbrojenia - dowolny rozkład zbrojenia Robobat

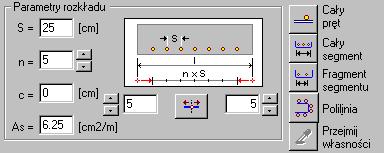

81 RCAD Żelbet wersja Podręcznik użytkownika strona: 81 Uwaga: Automatyczny i dowolny rozkład zbrojenia są ze sobą sprzężone, natomiast regularny rozkład zbrojenia nie może być łączony z automatycznym i dowolnym rozkładem zbrojenia w prawej części okna dialogowego znajduje się grupa ikon służąca do wyboru trybu definicji graficznej; naciśnięcie tych ikon powoduje uruchomienie różnych trybów interfejsu graficznego. Okno dialogowe jest widoczne przez cały czas definicji rozkładu zbrojenia, co umożliwia zmianę parametrów rozkładu zbrojenia w trakcie jego definicji. Możliwe jest wykorzystywanie wszystkich metod rozkładu pręta w obrębie jednej pozycji zbrojenia. Zakończenie rozkładu określonej pozycji zbrojenia kończy się po naciśnięciu klawisza OK. Po nim następuje definicja opisu rozkładu. Patrz również: Przykład definicji zbrojenia punktowego 10.2.Regularny rozkład zbrojenia Po naciśnięciu ikony poniższym rysunku. okno dialogowe Zbrojenie punktowe przyjmuje postać pokazaną na W lewej części powyższego okna znajdują się parametry sterujące rozkładem zbrojenia w obrębie jednej strefy: S - rozstaw zbrojenia n - liczba rozstawów między prętami w danej strefie c - odsunięcie prętów (otulina) od zbrojenia lub polilinii, na których rozkładane jest zbrojenie (domyślna wartość jest równa zeru). Odsunięcie interpretowane jest zawsze jako prostopadła do pręta lub linii deskowania. As - powierzchnia zbrojenia na jednostkę długości. Obok znajduje się rysunek rozkładu zbrojenia, a bezpośrednio pod nim opcje umożliwiające pozycjonowanie. Definicja rozkładu zbrojenia możliwa jest w następujący sposób: 1. - na całym wskazanym pręcie 2. - na całym wskazanym segmencie pręta 3. - na odcinku wskazanego segmentu pręta 4. - na wskazanej polilinii (łuku, okręgu, linii czyli pomiędzy 2 punktami). W przypadku definicji rozkładu przy użyciu metody 1 lub 2, należy wskazać pręt lub segment zbrojenia; kursor przyjmuje kształt kwadratu. Po selekcji i wstępnym pozycjonowaniu zbrojenia przez program wg zdefiniowanych parametrów rozkładu w oknie dialogowym, możliwe jest określenie (przy pomocy opcji dostępnych w linii komend) niektórych parametrów takich jak: zmiana strony położenia rozkładanego zbrojenia względem pręta (komenda Strona) zmiana parametru rozstawu / ilości (komenda Rozstaw / Ilość) Wyrównanie - ustawienie rozkładu centralnie lub z wyrównaniem do lewej lub prawej strony rozkładu Robobat

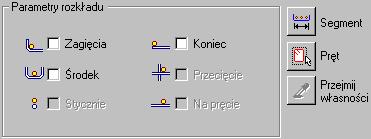

82 strona: 82 RCAD Żelbet wersja Podręcznik użytkownika Dopasuj - równomierne rozłożenie zbrojenia wzdłuż całego zakresu rozkładu Otulina - zmiana wartości otuliny = offset. W przypadku definicji rozkładu przy użyciu metody 3, punkty skrajne są wyznaczane przez użytkownika. Dla rozkładu typu 4 rozkład wykonywany jest na całości zaznaczonych obiektach typu: linia, polilinia, okrąg. Użytkownik może zmienić wartości wyżej omówionych parametrów przy pomocy opcji dostępnych w oknie dialogowym, jednakże należy pamiętać, iż w oknie dialogowym nie jest możliwa zmiana strony położenia zbrojenia. Metoda rozkładu zbrojenia polega na podaniu ilości/rozstawu lub powierzchni zbrojenia na metr bieżący. W rozkładzie na pręcie nie uwzględnia się haków. Dla rozkładu na segmencie brana jest długość pomiędzy zaokrągleniami. Linia komend (rozkład regularny) Typ rozkładu : [Regularny / Automatyczny / Dowolny] Regularny Regularny Wybierz Pręt lub [Segment / Fragment segmentu / Polilinię] Pręt Wybierz pręt lub [Strona / Cofnij ] Segment Wybierz segment pręta lub [Strona / Cofnij ] Fragment segmentu Wybierz segment pręta Wskaż punkt początkowy lub [Cofnij] Wskaż punkt końcowy lub [Strona / Cofnij ] Polilinia Wybierz obiekt lub [Strona / Cofnij ] 10.3.Automatyczny rozkład zbrojenia Po naciśnięciu ikony poniższym rysunku. okno dialogowe Zbrojenie punktowe przyjmuje postać pokazaną na UWAGA: Opcje: przecięcie prętów, stycznie do pręta i na pręcie nie są dostępne w obecnej wersji programu. Metoda przeznaczona jest tylko do definicji rozkładu prętów na istniejącym zbrojeniu. Została tak zaprojektowana, aby w prosty sposób dla typowych przypadków rozmieścić pręty bazując na następujących punktach charakterystycznych zbrojenia (nie wszystkie opcje są dostępne): Robobat

83 RCAD Żelbet wersja Podręcznik użytkownika strona: 83 - zagięcie pręta - koniec pręta lub segmentu - środek pręta lub segmentu - przecięcie prętów - opcja nie jest dostępna w obecnej wersji programu - stycznie do pręta - opcja nie jest dostępna w obecnej wersji programu - na pręcie - opcja nie jest dostępna w obecnej wersji programu. Rozkład prętów możliwy jest na: wybranym segmencie pręta - zdefiniowanym kształcie pręta (całym pręcie) -. Komendy linii komend są tak ustawione, aby możliwy był jednoczesny wybór jednego lub kilku prętów/segmentów. Dodatkowo istnieje możliwość zmiany położenia rozkładanego zbrojenia względem osi pręta / segmentu Dowolny rozkład zbrojenia Po naciśnięciu ikony poniższym rysunku. okno dialogowe Zbrojenie punktowe przyjmuje postać pokazaną na Metoda rozkładu przeznaczona jest do wszystkich tych przypadków, gdy standardowe sposoby rozkładu zbrojenia nie są skuteczne. Dzięki tej metodzie możliwe będzie dowolne umieszczenie pręta lub grupy prętów bazując na wcześniej wykonanym rozkładzie; możliwa jest również niezależna definicja rozkładu. Opisana metoda umożliwia równoczesny rozkład jednego lub więcej prętów. Dla co najmniej dwóch prętów wstawianych równocześnie należy określić odległość pomiędzy prętami oraz ich orientację (poziomo lub pionowo ) w trakcie wstawiania. Ułatwieniem w precyzyjnym rozmieszczaniu prętów jest wykorzystanie punktów charakterystycznych (punkty charakterystyczne programu AutoCAD ). Dla prętów zdefiniowanych jako pionowe i przy stosowaniu punktów charakterystycznych dla zbrojenia należy pamiętać, że pręty zorientowane będą zawsze prostopadle do osi pręta / segmentu. W prawej części okna dialogowego znajdujące się ikony definiujące następujące metody rozkładu: Wstaw Opcja pozwala na rozpoczęcie definicji rozkładu; definicja polega na wskazywaniu kursorem myszki kolejnych położeń zbrojenia. Jedyną pomocą podczas definicji rozkładu są punkty charakterystyczne - snap points (programu AutoCAD ). Definicja rozkładu możliwa jest również z poziomu linii komend. Robobat

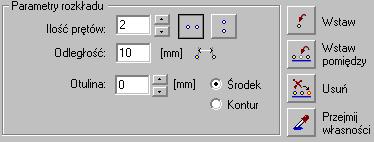

84 strona: 84 RCAD Żelbet wersja Podręcznik użytkownika Wstaw pomiędzy Opcja pozwala na wskazanie dwóch punktowych prętów i wstawienie między nimi 1 pręta lub grupy prętów. Przy wstawianiu pręta szyk pomiędzy wskazanymi prętami ulega zmianie; jeżeli dwa wybrane pręty były wstawione z wykorzystaniem punktów charakterystycznych, to wstawiane pręty powinny zachowywać się identycznie jak pręty bazowe; jeśli tak nie było, to dodawane pręty będą wstawiane na linii prostej pomiędzy istniejącymi prętami. Usuń Opcja umożliwia usunięcie wskazanego pręta. Linia komend (rozkład dowolny) Typ rozkładu : [Regularny / Automatyczny / Dowolny] : Dowolny Wskaż punkt wstawienia lub [Zmień parametry / Wstaw Pomiędzy / Usuń / Snap / Cofnij] Zmień parametry [Liczba prętów / Rozstaw / Orientacja] Liczba prętów <2> : 1 Rozstaw <0.12> : 0.18 Orientacja <V> : H Wstaw Pomiędzy Wskaż pręt początkowy Wskaż pręt końcowy lub [Cofnij ] Usuń Wskaż pręt lub [Cofnij] 10.5.Opis zbrojenia Po zakończeniu definicji zbrojenia i jego rozkładu na ekranie pojawia się pokazane na poniższym rysunku okno dialogowe służące do opisu rozkładu zbrojenia. UWAGA: Poniższe okno dialogowe może zostać otwarte po wybraniu opcji Modyfikacja / Opisu zbrojenia znajdującej się w menu lub naciśnięciu ikony ; w takim przypadku w oknie dialogowym dostępne są dwie dodatkowe opcje: Styl opisu (służy do zmiany stylu opisu wybranego zbrojenia) i klawisz Szczegóły, którego naciśnięcie powoduje otwarcie okna dialogowego służącego do modyfikacji stylu opisu (kształtu) zbrojenia. Opcje znajdujące się w tym oknie dialogowym pozwalają na końcowy wybór opisu zbrojenia i jego rozkładu. Można tego dokonać poprzez wyłączenie aktywnych zmiennych inicjowanych na podstawie zdefiniowanej składni. W oknie dialogowym znajdują się następujące opcje: Robobat

85 RCAD Żelbet wersja Podręcznik użytkownika strona: 85 pole informujące o aktualnej pozycji zbrojenia; opcja Pozycja aktywna służy do nadania opisu zbrojenia, które posiada już wcześniej zdefiniowany opis - pozwala to na uniknięcie podwójnego lub wielokrotnego naliczenia tego samego zbrojenia w trakcie tworzenia zestawienia ikony służące do definicji sposobu prezentacji rozkładu: - wszystkie elementy są prezentowane na rysunku rozkładu danego zbrojenia - tylko środkowy reprezentant rozkładu w danej strefie jest prezentowany (pozostałe elementy nie są widoczne) - tylko skrajne elementy rozkładu w danej strefie są prezentowane (pozostałe elementy nie są widoczne) - pozwala na graficzne wskazanie elementów rozkładu, które będą prezentowane pola: Dodatkowy opis na rysunku i Dodatkowy opis w tabeli umożliwiają dodanie dowolnego tekstu do opisu zbrojenia (poprzez wpisanie go z klawiatury); opis będzie przedstawiany odpowiednio na rysunkach (uwzględniany opisach prętów na rysunku) i w tabeli (uwzględniany tylko w tabeli zbrojenia); wpisany tekst będzie od tej pory pamiętany (na liście wyboru) i będzie można go wykorzystać później; kształt pojawiającego się opisu ściśle związany jest z odpowiednim i domyślnym stylem opisu zbrojenia. Opis dodatkowy może być prezentowany na ekranie w kilku liniach; wykorzystywane są wtedy mechanizmy dostępne w programie AutoCAD. Dodatkowy opis wraz z linią odnoszącą i pastylką tworzą jeden obiekt. Istnieje możliwość edycji takiego obiektu (przesunięcie, obrót)przy pomocy dostępnych uchwytów (ang. grip) - są to małe kwadraciki, które pojawiają się w charakterystycznych punktach wskazywanych obiektów; wykorzystując opcję RCAD Explode można zwiększyć liczbę uchwytów w opisach wybór stylu opisu zbrojenia z listy wyboru Styl; lista zawiera wszystkie zdefiniowane style opisu dla tego typu zbrojenia (jako pierwszy na liście wyboru przedstawiany jest domyślny styl opisu wybrany w oknie dialogowym Opis kształtu zbrojenia); zanim opis zbrojenia zostanie wstawiony na rysunek można zmienić parametry stylu opisu; po naciśnięciu klawisza Szczegóły... otwierane jest okno dialogowe Opis zbrojenia, w którym dokonane mogą zostać poprawki w stylu (UWAGA: poprawki w stylu opisu odnoszą się tylko do tego jednego opisu zbrojenia). UWAGA: Aby przykładowo na opisie pręta pojawiał się schemat pręta, należy otworzyć okno dialogowe Opis kształtu zbrojenia, wybrać opis zbrojenia (np. Kształt pręta), nacisnąć klawisza Modyfikuj, włączyć opcję Schemat zbrojenia znajdującą się na zakładce Składnia opisu, nacisnąć klawisz ze strzałką; zmienna zawierająca schemat pręta zostanie dodana w polu edycyjnym Opis; na zakończenie należy nacisnąć klawisz Dodaj. Dzięki opcjom (składnikom opisu) znajdującym się w oknie dialogowym możliwe jest wyłączenie aktywnych składników opisu. Dodatkowy opis pozwala na wpisanie dodatkowego tekstu. Wpisane komentarze są zapamiętywane i mogą być w późniejszym czasie ponownie wykorzystane Przykład definicji zbrojenia punktowego W poniższym przykładzie pokazana zostanie definicja zbrojenia punktowego w przekroju belki pokazanej na poniższym rysunku. Do definicji konturów belki wykorzystano makro Belka - deskowanie. Robobat

86 strona: 86 RCAD Żelbet wersja Podręcznik użytkownika Aby zdefiniować zbrojenie punktowe w belce, należy najpierw zdefiniować zbrojenie poprzeczne i podłużne: DEFINICJA DESKOWANIA BELKI uruchomić makro Belka - deskowanie wybierając opcję menu RBCR / Deskowania / Belka lub naciskając ikonę w oknie dialogowym Belka - deskowanie przyjąć następujące parametry: - typ przekroju: 1 (prostokątny) - typ belki: 1 (belka jednoprzęsłowa) - wymiary przekroju poprzecznego belki: wysokość = 600 mm, szerokość = 300 mm - geometria belki tak jak pokazano na rysunku poniżej nacisnąć klawisz Wstaw w oknie dialogowym Belka - deskowanie i wskazać położenie deskowania belki na rysunku DEFINICJA ZBROJENIA BELKI uruchomić opcję menu RBCR / Zbrojenie w przekroju lub nacisnąć ikonę w oknie dialogowym Zbrojenie w przekroju określić następujące parametry: - typ prętów zbrojeniowych: strzemię wielokątne (zamknięte) - średnica prętów: 8 mm; otulina prętów zbrojeniowych: 30 mm - klasa zbrojenia: A-0 - parametry kształtu tak jak pokazano na rysunku poniżej nacisnąć ikonę Punkt wewnętrzny znajdującą się w prawej części okna dialogowego na rysunku deskowania belki wskazać punkt wewnętrzny przekroju poprzecznego belki i punkt 1 określający położenie haków strzemiona (patrz rysunek na początku przykładu) przyjąć domyślny opis zbrojenia proponowany w oknie dialogowym Opis zbrojenia naciskając klawisz OK Robobat

87 RCAD Żelbet wersja Podręcznik użytkownika strona: 87 wskazać położenie opisu zbrojenia na rysunku naciskając klawisz Enter lub naciskając prawy klawisz myszki i wybierając opcję Enter z menu kontekstowego. Zdefiniowane zostało zbrojenie w przekroju poprzecznym belki; poniżej przedstawiona zostanie definicja prostego zbrojenia podłużnego. Aby tego dokonać, należy: uruchomić opcję menu RBCR / Zbrojenie w widoku lub nacisnąć ikonę w oknie dialogowym Zbrojenie w widoku określić następujące parametry: - typ prętów zbrojeniowych: pręt prosty - średnica prętów: 12 mm; otulina prętów zbrojeniowych: 30 mm - klasa zbrojenia: A-III - parametry kształtu tak jak pokazano na rysunku poniżej nacisnąć ikonę 2 Punkty znajdującą się w prawej części okna dialogowego na rysunku deskowania belki wskazać kolejno punkt 2 i punkt 3 (patrz rysunek na początku przykładu) przyjąć domyślny opis zbrojenia proponowany w oknie dialogowym Opis zbrojenia naciskając klawisz OK wskazać położenie opisu zbrojenia na rysunku naciskając klawisz Enter lub naciskając prawy klawisz myszki i wybierając opcję Enter z menu kontekstowego. Po zdefiniowaniu zbrojenia poprzecznego i podłużnego przystępujemy do definicji zbrojenia punktowego; aby tego dokonać, należy: uruchomić opcję menu RBCR / Zbrojenie punktowe lub nacisnąć ikonę wskazać zdefiniowany pręt podłużny w oknie dialogowym Zbrojenie punktowe określić następujące parametry: - rozkład prętów: regularny nacisnąć ikonę Cały segment wskazać górną część zdefiniowanego strzemienia (patrz rysunek na początku przykładu) i nacisnąć klawisz Enter w oknie dialogowym Zbrojenie punktowe określić następujące parametry: - liczba prętów n = 3 - pozostawić domyślne wartości pozostałych parametrów nacisnąć klawisz OK w oknie dialogowym Zbrojenie punktowe przyjąć następujące parametry opisu rozkładu zbrojenia: - typ prezentacji prętów zbrojeniowych: wszystkie - pozycja: opcja Aktywna włączona - typ opisu rozkładu: nacisnąć klawisz OK wskazać położenie opisu zbrojenia na rysunku naciskając klawisz Enter lub naciskając prawy klawisz myszki i wybierając opcję Enter z menu kontekstowego. Zdefiniowane zbrojenie punktowe pokazano kolorem czerwonym na rysunku poniżej. Robobat

88 strona: 88 RCAD Żelbet wersja Podręcznik użytkownika 11. DEFINICJA ZBROJENIA - PRĘTY SPECJALNE 11.1.Zbrojenie specjalne Opcja umożliwia definicję specyficznych prętów zbrojeniowych wykorzystywanych w różnych elementach konstrukcji żelbetowych (np. zbrojenie na docisk, zbrojenie krótkich wsporników, uchwyty transportowe). Opcja dostępna jest: z menu wybierając opcję RBCR / Zbrojenie specjalne z paska narzędziowego naciskając ikonę z linii komend: RBCR_DEF_BARLIBSPECIAL. Po wywołaniu opcji Zbrojenie specjalne na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku. Okno dialogowe Zbrojenie specjalne można podzielić na trzy części: w lewej części okna dialogowego umieszczone są podstawowe informacje dotyczące zbrojenia: średnica, otulina oraz klasa zbrojenia przyjmowana z ustawień w preferencjach w środkowej części okna dialogowego znajdują się parametry wybranego typu zbrojenia specjalnego; kliknięcie lewym klawiszem myszki w pole z rysunkiem zbrojenia specjalnego powoduje otwarcie dodatkowego okna dialogowego, w którym wybrany może zostać typ (kształt) zbrojenia; wybór typu zbrojenia specjalnego zmienia zawartość pola z parametrami kształtu zbrojenia w prawej części okna dialogowego znajduje się kilka ikon, które służą do wyboru trybu definicji graficznej zbrojenia (liczba ikon zależy od wybranego typu zbrojenia specjalnego); ich naciśnięcie powoduje wybór trybu interfejsu graficznego zgodnie ze specyfiką definiowania obszaru. UWAGA: dopiero naciśnięcie jednej z tych ikon pozwala na definicję prętów w oknie graficznym programu. Okno dialogowe jest otwierane z ostatnio definiowanym typem zbrojenia specjalnego i przyjętymi dla niego parametrami. W programie dostępne są następujące typy zbrojenia specjalnego: zbrojenie 3D (definiowane na płaszczyźnie rysunku): zbrojenie krótkich wsporników, zbrojenie dystansowe i uzwojenie elementów konstrukcji żelbetowych o przekroju okrągłym uchwyty transportowe pozostałe typy zbrojenia: zbrojenie na docisk, zbrojenie w kształcie łuku, pętlica. Po zakończeniu definicji kształtu zbrojenia na ekranie pojawia się okno dialogowe Opis zbrojenia służące do wyboru elementów opisu zbrojenia. Pręty zbrojeniowe mogą zostać również zdefiniowane przy pomocy komend dostępnych w programie. Robobat

89 RCAD Żelbet wersja Podręcznik użytkownika strona: Zbrojenie na docisk Po wybraniu zbrojenia na docisk okno dialogowe Zbrojenie specjalne przyjmuje postać pokazaną na poniższym rysunku. UWAGA: Zbrojenie na docisk może być definiowane tylko w obszarze prostokątnym. Aby zdefiniować pręt, należy określić w oknie dialogowym: średnicę pręta (domyślnie przyjmowana jest średnica ostatnio zdefiniowana w oknie dialogowym) otulinę prętów zbrojeniowych (domyślnie przyjmowana jest otulina ostatnio zdefiniowana w oknie dialogowym) w polu Parametry kształtu parametry zakotwienia końców zbrojenia tj. kąt haka i jego długość oraz liczbę ramion zbrojenia na docisk. Podczas definicji uzwojenia w prawej części okna dialogowego dostępne są następujące ikony: Przekątna - funkcja służy do tworzenia obszaru prostokątnego poprzez definicję przekątnej. Okno dialogowe jest zamykane; w trakcie ruchu kursora dynamicznie prezentowane jest definiowane zbrojenie Linia komend: Pierwszy narożnik Drugi narożnik lub [Orientacja / Pierwszy hak / Drugi hak / Otulina] gdzie: Pierwszy narożnik - wskazanie początkowego wierzchołka prostokąta, w którym zdefiniowane ma zostać zbrojenie na docisk Drugi narożnik - wskazanie drugiego wierzchołka prostokąta (po przekątnej prostokąta), w którym zdefiniowane ma zostać zbrojenie na docisk Orientacja - obrót (zmiana położenia) zbrojenia wewnątrz konturu Pierwszy hak - zmiana zagięcia haka na początku zbrojenia (pierwszy narożnik) na przeciwny Drugi hak - zmiana zagięcia haka na końcu zbrojenia na przeciwny Otulina - określenie wartości otuliny globalnie dla całego obszaru prostokąta Punkt wewnętrzny - funkcja umożliwiająca wyszukiwanie obszaru zamkniętego w kształcie prostokąta przez kliknięcie we wnętrze obszaru. Okno dialogowe jest zamykane, a kursor przybiera postać krzyża (patrz komenda ACAD copy - etap wskazania punktów początkowego i końcowego). Po wybraniu dowolnego punktu na ekranie następuje wykrycie minimalnego konturu Wskaż - służy do bezpośredniego wskazania konturu w kształcie prostokąta. Po wyborze tej opcji okno dialogowe jest zamykane, a kursor przybiera postać kwadratu (patrz komenda ACAD copy - etap wyboru obiektu do kopiowania). Po wybraniu dowolnego punktu na ekranie następuje wykrycie obiektu ACAD i wrysowanie zbrojenia we wskazany obiekt. Robobat

90 strona: 90 RCAD Żelbet wersja Podręcznik użytkownika Linia komend (dla opcji Punkt wewnętrzny i Wskaż) Podaj punkt wewnętrzny obiektu (w przypadku opcji Punkt wewnętrzny) Wybierz obiekt (w przypadku opcji Wskaż) Orientacja / Pierwszy hak / Drugi hak / Otulina gdzie: orientacja - obrót zbrojenia wewnątrz konturu poprzez wskazanie boku konturu pierwszy hak - zmiana zagięcia haka na początku zbrojenia (pierwszy narożnik) na przeciwny drugi hak - zmiana zagięcia haka na końcu zbrojenia na przeciwny otulina - określenie wartości otuliny globalnie dla całego obszaru prostokąta Patrz również: Przykład definicji zbrojenia na docisk 11.3.Przykład definicji zbrojenia na docisk Aby zdefiniować zbrojenie na docisk w pokazanym na poniższym rysunku prostokącie, należy przykładowo: w oknie dialogowym Zbrojenie specjalne wybrać typ zbrojenia - zbrojenie na docisk zdefiniować następujące wartości w oknie dialogowym (pole Parametry kształtu): kąty zagięcia haka na początku i końcu pręta 90 stopni, długości haków 0.06 m, Ilość ramion n = 7 nacisnąć ikonę Przekątna wskazać pierwszy wierzchołek prostokąta (patrz powyższy rysunek) w linii komend wybrać komendę Drugi hak (wystarczy wpisać dużą literę) - powoduje to zmianę położenia haka na końcu pręta w linii komend wybrać komendę Orientacja - powoduje to obrót zbrojenia wewnątrz konturu wskazać drugi wierzchołek prostokąta (patrz powyższy rysunek) - otrzymane zbrojenie pokazane jest na poniższym rysunku Zbrojenie w kształcie łuku Po wybraniu zbrojenia w kształcie łuku okno dialogowe Zbrojenie specjalne przyjmuje postać pokazaną na poniższym rysunku. Robobat

91 RCAD Żelbet wersja Podręcznik użytkownika strona: 91 Aby zdefiniować pręt, należy określić w oknie dialogowym: średnicę pręta (domyślnie przyjmowana jest średnica ostatnio zdefiniowana w oknie dialogowym) otulinę prętów zbrojeniowych (domyślnie przyjmowana jest otulina ostatnio zdefiniowana w oknie dialogowym) w polu Parametry kształtu parametry zakotwienia końców zbrojenia tj. kąt haka oraz jego długość. Podczas definicji uzwojenia w prawej części okna dialogowego dostępne są następujące ikony: Początek - Środek - Koniec - funkcja służy do definicji łuku poprzez podanie trzech charakterystycznych punktów łuku: punktu początkowego łuku, środka łuku i punktu końcowego łuku. Okno dialogowe jest zamykane; w trakcie ruchu kursora dynamicznie prezentowane jest definiowane zbrojenie Linia komend: Wskaż punkt początkowy Środek łuku Koniec łuku Lub Wskaż Środek łuku Punkt początkowy Punkt końcowy lub [Kąt / Długość] gdzie: punkt początkowy - początek łuku punkt końcowy - koniec łuku środek łuku - punkt będący środkiem łuku kąt - wartość kąta łuku długość - wartość długości łuku 3 Punkty - funkcja umożliwiająca definicję łuku poprzez podanie trzech punktów należących do łuku. Okno dialogowe jest zamykane; w trakcie ruchu kursora dynamicznie prezentowane jest definiowane zbrojenie Robobat

92 strona: 92 RCAD Żelbet wersja Podręcznik użytkownika Linia komend: Wskaż pierwszy punkt Wskaż drugi punkt Wskaż trzeci punkt gdzie: pierwszy, drugi i trzeci punkt oznaczają kolejne punkty należące do łuku Wskaż - służy do bezpośredniego wskazania obiektu w kształcie łuku. Po wyborze tej opcji okno dialogowe jest zamykane, a kursor przybiera postać kwadratu (patrz komenda ACAD copy - etap wyboru obiektu do kopiowania). Po wybraniu dowolnego elementu na ekranie następuje wykrycie obiektu ACAD i wrysowanie zbrojenia we wskazany obiekt. Linia komend: Wskaż obiekt Strona 1 Hak 2 Hak gdzie: obiekt - łuk lub fragment polilinii strona - zmiana położenia zbrojenia względem obiektu (deskowania) 1 hak - kierunek odgięcia haka 2 hak - kierunek odgięcia haka (przeciwny do haka 1) 11.5.Zbrojenie dystansowe Po wybraniu zbrojenia dystansowego okno dialogowe Zbrojenie specjalne przyjmuje postać pokazaną na poniższym rysunku. Aby zdefiniować pręt, należy określić w oknie dialogowym: średnicę pręta (domyślnie przyjmowana jest średnica ostatnio zdefiniowana w oknie dialogowym) Robobat

93 RCAD Żelbet wersja Podręcznik użytkownika strona: 93 otulinę prętów zbrojeniowych (domyślnie przyjmowana jest otulina ostatnio zdefiniowana w oknie dialogowym) w polu Parametry kształtu długość ramienia zbrojenia (wymiar prostopadły do płaszczyzny rysunku). Podczas definicji uzwojenia w prawej części okna dialogowego dostępne są następujące ikony: Przekątna - funkcja służy do tworzenia obszaru prostokątnego poprzez definicję przekątnej. Okno dialogowe jest zamykane; w trakcie ruchu kursora dynamicznie prezentowane jest definiowane zbrojenie Linia komend: Wskaż pierwszy narożnik Wskaż drugi narożnik lub [Orientacja / Strona] gdzie: pierwszy narożnik - wskazanie początkowego wierzchołka prostokąta, w którym zdefiniowane ma zostać zbrojenie drugi narożnik - wskazanie drugiego wierzchołka prostokąta (po przekątnej prostokąta), w którym zdefiniowane ma zostać zbrojenie orientacja - obrót (zmiana położenia) zbrojenia wewnątrz konturu; wskazanie położenia otwarcia pręta strona - zmiana położenia zbrojenia względem obiektu (deskowania) Punkty - funkcja umożliwiająca definicję zbrojenia poprzez podanie położenia charakterystycznych punktów zbrojenia Linia komend: Wskaż pierwszy punkt Wskaż drugi punkt lub [Otulina] Wskaż trzeci punkt lub [Otulina] gdzie: pierwszy, drugi i trzeci punkt - kolejne punkty charakterystyczne zbrojenia (patrz rysunek poniżej) otulina - określenie wartości otuliny dla poszczególnych segmentów zbrojenia Wskaż - służy do bezpośredniego wskazania obiektu o kształcie zbrojenia. Po wyborze tej opcji okno dialogowe jest zamykane, a kursor przybiera postać kwadratu (patrz komenda ACAD copy - etap wyboru obiektu do kopiowania). Po wybraniu dowolnego punktu na ekranie następuje wykrycie obiektu ACAD i wrysowanie strzemienia we wskazany obiekt. Linia komend: Wybierz obiekt Orientacja gdzie: obiekt - kontur o kształcie prostokąta orientacja - obrót (zmiana położenia) zbrojenia wewnątrz konturu; wskazanie położenia otwarcia pręta Robobat

94 strona: 94 RCAD Żelbet wersja Podręcznik użytkownika 11.6.Zbrojenie krótkich wsporników Po wybraniu zbrojenia krótkich wsporników (np. krótkich wsporników pod belkę podsuwnicową) okno dialogowe Zbrojenie specjalne przyjmuje postać pokazaną na poniższym rysunku. Aby zdefiniować pręt, należy określić w oknie dialogowym: średnicę pręta (domyślnie przyjmowana jest średnica ostatnio zdefiniowana w oknie dialogowym) otulinę prętów zbrojeniowych (domyślnie przyjmowana jest otulina ostatnio zdefiniowana w oknie dialogowym) w polu Parametry kształtu długość ramienia ( głębokość ) zbrojenia (wymiar prostopadły do płaszczyzny rysunku). Podczas definicji uzwojenia w prawej części okna dialogowego dostępna jest ikona umożliwiająca definicję kolejnych punktów charakterystycznych tego typu zbrojenia. Punkty Linia komend: Wskaż pierwszy punkt Wskaż drugi punkt lub [Strona / Otulina] Wskaż trzeci punkt lub [Strona / Otulina] Wskaż położenie otwarcia pręta gdzie: pierwszy, drugi i trzeci punkt - kolejne punkty charakterystyczne zbrojenia (patrz rysunek poniżej) otulina - określenie wartości otuliny dla poszczególnych segmentów zbrojenia strona - zmiana położenia zbrojenia względem obiektu (deskowania) położenie otwarcia pręta - wskazanie punktu (w płaszczyźnie), w którym znajduje się otwarcie pręta - patrz rysunek poniżej. Robobat

95 RCAD Żelbet wersja Podręcznik użytkownika strona: 95 Patrz również: Przykład definicji zbrojenia krótkich wsporników 11.7.Przykład definicji zbrojenia krótkich wsporników Aby zdefiniować zbrojenie wspornika pod belkę podsuwnicową pokazanym na poniższym rysunku, należy przykładowo: w oknie dialogowym Zbrojenie specjalne wybrać typ zbrojenia - zbrojenie krótkich wsporników zdefiniować wartość (pole Parametry kształtu) długości ramienia równą 30 cm nacisnąć ikonę Punkty wskazać punkt 1 w linii komend wybrać komendę Strona - powoduje to zmianę położenia zbrojenia względem obiektu (deskowania) wskazać kolejne punkty: 2 i 3 (patrz powyższy rysunek) wskazać punkt 1 jako punkt otwarcia zbrojenia; zdefiniowane zbrojenie pokazano na rysunku poniżej. Robobat

96 strona: 96 RCAD Żelbet wersja Podręcznik użytkownika 11.8.Uzwojenie Po wybraniu zbrojenia w postaci uzwojenia okno dialogowe Zbrojenie specjalne przyjmuje postać pokazaną na poniższym rysunku. UWAGA: Uzwojenie może być definiowane tylko dla dwóch rodzajów przekroju poprzecznego elementu konstrukcji żelbetowej (konturu): okręgu lub wielokąta foremnego. Aby zdefiniować pręt, należy określić w oknie dialogowym: średnicę pręta (domyślnie przyjmowana jest średnica ostatnio zdefiniowana w oknie dialogowym) otulinę prętów zbrojeniowych (domyślnie przyjmowana jest otulina ostatnio zdefiniowana w oknie dialogowym) w polu Parametry kształtu parametry zakotwienia końców zbrojenia tj. kąt haka oraz jego długość. Uzwojenie jest zbrojeniem trójwymiarowym. W programie ten typ zbrojenia definiowany będzie na płaszczyźnie rysunku. Definicja uzwojenia jest przeprowadzana w dwóch etapach: definicja zbrojenia w przekroju elementu konstrukcji żelbetowej (np. słupa) definicja zbrojenia na długości elementu konstrukcji żelbetowej. Robobat

97 RCAD Żelbet wersja Podręcznik użytkownika strona: 97 UWAGA: W programie istnieje możliwość zmiany skoku uzwojenia podczas definicji tego typu zbrojenia. Całkowita długość tego typu zbrojenia jest wyznacza z następującego wzoru: L = C / B * * (A + d) + długości haków gdzie (patrz rysunek poniżej): L - całkowita długość uzwojenia C - długość uzwojenia w płaszczyźnie B - skok uzwojenia A - średnica wewnętrzna uzwojenia d - średnica pręta. Podczas definicji uzwojenia w prawej części okna dialogowego dostępne są następujące ikony: Punkty - funkcja umożliwiająca definicję obszaru zamkniętego poprzez podanie środka okręgu i promienia (lub średnicy) okręgu oraz wskazanie obszaru rozkładu zbrojenia - początek i koniec obszaru, na którym rozłożone jest zbrojenie (np. wzdłuż długości słupa) Linia komend: Definicja zbrojenia w przekroju Środek okręgu {2Punkty / 3Punkty] Promień [Średnica] Definicja zbrojenia na długości elementu zbrojeniowego Wskaż pierwszy punkt Wskaż drugi punkt [Skok uzwojenia] gdzie: definicja okręgu w przekroju może się odbywać poprzez podanie: środka okręgu i promienia/średnicy okręgu lub poprzez podanie 2 lub 3 punktów należących do okręgu pierwszy punkt - punkt początkowy uzwojenia na długości elementu żelbetowego drugi punkt - punkt końcowy uzwojenia na długości elementu żelbetowego skok uzwojenia - wartość skoku uzwojenia Punkt wewnętrzny - funkcja umożliwiająca wyszukiwanie obszaru zamkniętego przez kliknięcie we wnętrze obszaru. Okno dialogowe jest zamykane, a kursor przybiera postać krzyża (patrz komenda ACAD copy - etap wskazania punktów początkowego i końcowego). Po wybraniu dowolnego punktu na ekranie następuje wykrycie minimalnego konturu; możliwa jest definicja uzwojenia poprzez wskazanie następujących figur geometrycznych: wielokąt regularny i okrąg; na zakończenie wskazany musi zostać obszar rozkładu zbrojenia - początek i koniec obszaru, na którym rozłożone jest zbrojenie (np. wzdłuż długości słupa) Linia komend: Definicja zbrojenia w przekroju Wskaż punkt wewnętrzny Orientacja Definicja zbrojenia na długości elementu zbrojeniowego Wskaż pierwszy punkt Wskaż drugi punkt [Skok uzwojenia] Robobat

98 strona: 98 RCAD Żelbet wersja Podręcznik użytkownika gdzie: definicja okręgu w przekroju odbywa się poprzez podanie punktu wewnętrznego okręgu lub wielokąta foremnego oraz wskazanie położenia haków (orientacja) pierwszy punkt - punkt początkowy uzwojenia na długości elementu żelbetowego drugi punkt - punkt końcowy uzwojenia na długości elementu żelbetowego skok uzwojenia - wartość skoku uzwojenia Wskaż - służy do bezpośredniego wskazania konturu. Po wyborze przycisku okno dialogowe jest zamykane, a kursor przybiera postać kwadratu (patrz komenda ACAD copy - etap wyboru obiektu do kopiowania). Po wybraniu dowolnego punktu na ekranie następuje wykrycie obiektu ACAD i wrysowanie zbrojenia we wskazany obiekt. Linia komend: Definicja zbrojenia w przekroju Wybierz obiekt Orientacja Definicja zbrojenia na długości elementu zbrojeniowego Wskaż pierwszy punkt Wskaż drugi punkt [Skok uzwojenia] gdzie: definicja okręgu w przekroju odbywa się poprzez wybranie konturu (okręgu lub wielokąta foremnego) oraz wskazanie położenia haków (orientacja) pierwszy punkt - punkt początkowy uzwojenia na długości elementu żelbetowego drugi punkt - punkt końcowy uzwojenia na długości elementu żelbetowego skok uzwojenia - wartość skoku uzwojenia Patrz również: Przykład definicji uzwojenia 11.9.Przykład definicji uzwojenia Aby zdefiniować uzwojenie (o zmiennym skoku) w słupie o przekroju okrągłym pokazanym na poniższym rysunku, należy przykładowo: w oknie dialogowym Zbrojenie specjalne wybrać typ zbrojenia - uzwojenie zdefiniować następujące wartości w oknie dialogowym (pole Parametry kształtu): kąty zagięcia haka na początku i końcu pręta 90 stopni, długości haków 0.06 m nacisnąć ikonę Punkty wskazać na rysunku środek okręgu i jego promień (definicja uzwojenia w przekroju poprzecznym słupa) wskazać punkt 1 pokazany na powyższym rysunku wskazać punkt 2 pokazany na powyższym rysunku (zakończenie definicji uzwojenia o domyślnym skoku uzwojenia na odcinku 1-2) wybrać opcję Skok uzwojenia (wystarczy napisać literę S w linii komend) podać nową wartość skoku uzwojenia np. 200 mm wskazać punkt 3 pokazany na powyższym rysunku; zdefiniowane zbrojenie pokazano na rysunku poniżej. Robobat

99 RCAD Żelbet wersja Podręcznik użytkownika strona: Pętla Po wybraniu tego typu zbrojenia okno dialogowe Zbrojenie specjalne przyjmuje postać pokazaną na poniższym rysunku. Zbrojenie tego typu może być wykorzystywane w murach oporowych lub zbiornikach. Aby zdefiniować pręt, należy określić w oknie dialogowym: średnicę pręta (domyślnie przyjmowana jest średnica ostatnio zdefiniowana w oknie dialogowym) otulinę prętów zbrojeniowych (domyślnie przyjmowana jest otulina ostatnio zdefiniowana w oknie dialogowym) w polu Parametry kształtu parametry zakotwienia końców zbrojenia tj. kąt haka oraz jego długość. Podczas definicji tego typu zbrojenia w prawej części okna dialogowego dostępna jest tylko ikona Punkty. Po naciśnięciu tej ikony okno dialogowe jest zamykane, a kursor przybiera postać krzyża (patrz komenda ACAD line ). Podczas definicji zbrojenia należy podać trzy punkty charakterystyczne tego typu zbrojenia. UWAGA: Po zdefiniowaniu zbrojenia tego typu można zmienić parametry pręta zbrojeniowego (w szczególności promień gięcia pręta) wykorzystując opcje znajdujące się w menu RBCR / Modyfikacja (promień gięcia pręta można zmienić uruchamiając opcję RBCR / Modyfikacja / Średnicy zagięć). Linia komend: Wskaż punkt zaczepienia pręta Drugi węzeł pręta Trzeci węzeł pręta Otulina / Strona / Lustro gdzie: pierwszy (punkt zaczepienia), drugi i trzeci punkt tak jak pokazano na rysunku otulina - określenie wartości otuliny dla każdego segmentu zbrojenia oddzielnie strona - zmiana położenia zbrojenia względem obiektu (deskowania lustro - odbicie lustrzane definiowanego zbrojenia względem pierwszego segmentu zbrojenia Robobat

100 strona: 100 RCAD Żelbet wersja Podręcznik użytkownika Uchwyty transportowe Po wybraniu jednego z typów zbrojenia transportowego okno dialogowe Zbrojenie specjalne przyjmuje postać pokazaną na poniższym rysunku. Aby zdefiniować pręt, należy określić: średnicę pręta (domyślnie przyjmowana jest średnica ostatnio zdefiniowana w oknie dialogowym) otulinę prętów zbrojeniowych (domyślnie przyjmowana jest otulina ostatnio zdefiniowana w oknie dialogowym) w polu Parametry kształtu parametry zakotwienia końców zbrojenia tj. kąt haka oraz jego długość. Podczas definicji tego typu zbrojenia w prawej części okna dialogowego dostępna jest tylko ikona Punkty. Po naciśnięciu tej ikony okno dialogowe jest zamykane, a kursor przybiera postać krzyża (patrz komenda ACAD line ). Podczas definicji zbrojenia transportowego należy podać trzy lub cztery punkty charakterystyczne tego typu zbrojenia. Linia komend: Wskaż punkt zaczepienia pręta Drugi węzeł pręta Trzeci węzeł pręta Ewentualnie czwarty punkt Otulina / Strona / Lustro gdzie: pierwszy (punkt zaczepienia), drugi, trzeci i ewentualnie czwarty punkt charakterystyczny zbrojenia otulina - określenie wartości otuliny dla każdego segmentu zbrojenia oddzielnie strona - zmiana położenia zbrojenia względem obiektu (deskowania) lustro - odbicie lustrzane definiowanego zbrojenia względem pierwszego segmentu zbrojenia Robobat

101 RCAD Żelbet wersja Podręcznik użytkownika strona: SIATKI ZBROJENIOWE W PRZEKROJU 12.1.Siatki w przekroju - kształt siatki Opcja umożliwia definicję siatki zbrojeniowej w przekroju (kształtu siatki) elementu konstrukcji żelbetowej. Opcja dostępna jest: z menu wybierając opcję RBCR / Siatki w przekroju z paska narzędziowego naciskając ikonę z linii komend: RBCR_DEF_NET_SIDE. Po wywołaniu opcji Siatki w przekroju na ekranie pojawia się najpierw okno dialogowe służące do definicji kształtu siatki zbrojeniowej w przekroju poprzecznym elementu konstrukcji żelbetowej. Okno dialogowe Kształt siatki można podzielić na trzy części: w lewej części okna dialogowego umieszczone są podstawowe informacje dotyczące siatki zbrojeniowej: typ siatki, otulina oraz klasa stali zbrojeniowej przyjmowana z ustawień w preferencjach w środkowej części okna dialogowego znajdują się opcje pozwalające na definicję parametrów geometrycznych siatki zbrojeniowej w prawej części okna dialogowego znajdują ikony, które służą do wyboru trybu definicji graficznej siatki; UWAGA: dopiero naciśnięcie tych ikon pozwala na definicję prętów w oknie graficznym programu. Okno dialogowe jest otwierane z ostatnio definiowanym typem siatki zbrojeniowej i przyjętymi dla niego parametrami. Umieszczona w prawym dolnym rogu ikona zdefiniowanej siatki zbrojeniowej. służy do przejęcia parametrów z wcześniej już Aby zdefiniować siatkę w przekroju, należy w powyższym oknie dialogowym określić: typ siatki (domyślnie przyjmowany jest typ ostatnio zdefiniowany w oknie dialogowym) otulinę siatki zbrojeniowej (domyślnie przyjmowana jest otulina ostatnio zdefiniowana w oknie dialogowym) klasę stali zbrojeniowej zaginaną krawędź siatki zbrojeniowej (należy wybrać krótszy lub dłuższy bok siatki) w polu Parametry kształtu parametry zakończenia siatki hakami tj. kąt haka oraz jego długość (długość haka definiowana w oknie dialogowym to długość odcinka prostego haka). Poniżej przedstawiona jest lista standardowych wartości kątów haków (patrz: sposób mierzenia kąta zagięcia pręta): Robobat

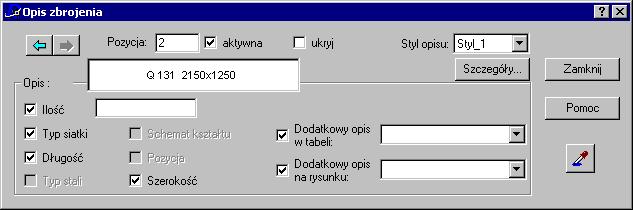

102 strona: 102 RCAD Żelbet wersja Podręcznik użytkownika Podczas definicji kształtu siatki w przekroju w prawej części okna dialogowego dostępne są następujące ikony: Punkty, której naciśnięcie powoduje przejście do definicji (wskazania na ekranie graficznym) punktów określających kształt siatki Wskaż, której naciśnięcie umożliwia selekcję obiektu (linia, polilinia, łuk itp.), którego kształt będzie wyznaczał kształt siatki. UWAGA: Lokalizacja siatki zależna jest od kierunku definicji punktów. Zasada obowiązująca przy definicji siatki zbrojeniowej jest taka sama jak w przypadku definicji pręta zbrojeniowego: polega na określeniu kolejności z ruchem wskazówek zegara (po ZEWNĘTRZNEJ tarczy zegara). Po zakończeniu definicji kształtu zbrojenia na ekranie pojawia się okno dialogowe Opis kształtu służące do wyboru elementów opisu zbrojenia Opis zbrojenia - kształt siatki Po zakończeniu definicji kształtu siatki zbrojeniowej na ekranie pojawia się automatycznie pokazane na poniższym rysunku okno dialogowe służące do opisu zbrojenia. UWAGA: Poniższe okno dialogowe może zostać otwarte po wybraniu opcji Modyfikacja / Opisu zbrojenia znajdującej się w menu lub naciśnięciu ikony ; w takim przypadku w oknie dialogowym dostępne są dwie dodatkowe opcje: Styl opisu (służy do zmiany stylu opisu wybranego zbrojenia) i klawisz Szczegóły, którego naciśnięcie powoduje otwarcie okna dialogowego służącego do modyfikacji stylu opisu (kształtu) zbrojenia. Opcje znajdujące się w tym oknie dialogowym pozwalają na końcowy wybór opisu zbrojenia. Można tego dokonać poprzez wyłączenie aktywnych zmiennych inicjowanych na podstawie zdefiniowanej składni. UWAGI: opis kształtu zbrojenia możliwy jest jedynie dla pojedynczej pozycji tzn. nie można równocześnie opisywać dwóch lub więcej siatek zbrojeniowych pole edycyjne Ilość umożliwia wpisanie z klawiatury ostatecznej ilości siatek, która będzie uwzględniona bezpośrednio w zestawieniu Opcja Aktywna. Włączona opcja powoduje, że opisywane zbrojenie ma być uwzględnione w zestawieniu zbrojenia. Oznacza to, że pierwszy raz opisywane zbrojenie domyślnie będzie miało Robobat

103 RCAD Żelbet wersja Podręcznik użytkownika strona: 103 opcję włączoną. W przypadku dwukrotnego opisu tego samego zbrojenia opcja zostanie samoczynnie dezaktywowana. Zapobiega się w ten sposób (przy dwukrotnym opisie tego samego zbrojenia) dublowaniu ilości zbrojenia wyliczanej podczas tworzenia zestawienia prętów; opis zbrojenia aktywnego i nieaktywnego może różnić się na tworzonym rysunku - służą temu opcje znajdujące się w oknie dialogowym Opis kształtu zbrojenia. W przypadku rozkładu liniowego mogą znajdować się w obszarze 2 różne siatki (o dwu różnych numerach); w opisie rozkładanej siatki w przekroju po wykonaniu jej rozkładu pokazywana jest liczba siatek (patrz poniższy rysunek); podczas wykonywania modyfikacji takiego opisu siatki w przekroju istnieje możliwość ukrycia jednej z nich (służy temu opcja Ukryj); strzałki pozwalają przechodzić pomiędzy dwoma siatkami znajdującymi się w rozkładzie pola: Dodatkowy opis na rysunku i Dodatkowy opis w tabeli umożliwiają dodanie dowolnego tekstu do opisu zbrojenia (poprzez wpisanie go z klawiatury); opis będzie przedstawiany odpowiednio na rysunkach (uwzględniany opisach siatki na rysunku) i w tabeli (uwzględniany tylko w tabeli zbrojenia); wpisany tekst będzie od tej pory pamiętany (na liście wyboru) i będzie można go wykorzystać później; można również wykorzystać tekst pobierany z biblioteki standardowych opisów. Opisy te przejmują styl tekstu opisu zbrojenia. Opis dodatkowy może być prezentowany na ekranie w kilku liniach; wykorzystywane są wtedy mechanizmy dostępne w programie AutoCAD. Dodatkowy opis wraz z linią odnoszącą i pastylką tworzą jeden obiekt. Istnieje możliwość edycji takiego obiektu (przesunięcie, obrót); aby tego dokonać, należy najpierw użyć opcji EXPLODE dostępnej w programie RCAD. 13. ROZKŁAD SIATKI 13.1.Rozkład siatki Poniższe okno dialogowe służy do definicji rozkładu siatki. Opcja dostępna jest: z menu wybierając opcję RBCR / Rozkład siatek z paska narzędziowego naciskając ikonę z linii komend: RBCR_NS_DISTRIBUTION. Po wybraniu opcji Rozkład siatki należy wskazać obiekt, którego rozkład ma być definiowany. Robobat

104 strona: 104 RCAD Żelbet wersja Podręcznik użytkownika W lewej części okna dialogowego w polu Parametry rozkładu określony może zostać typ rozkładu zbrojenia: - liniowy (rozkład pręta wzdłuż wybranej linii lub wskazanych dwóch punktów) - liniowo zmienny (opcja nie jest dostępna w obecnej wersji programu). Dla wybranego typu rozkładu należy określić następujące parametry: Wyrównanie - określenie, do którego boku będą wyrównywane tworzone siatki: - wyrównywanie do 1. krawędzi - po wybraniu tej opcji niedostępne staje się jedno pole edycyjne do definicji zakładu siatek; oznacza to, że automatycznie długości zakładów zostaną zwiększone w taki sposób, aby siatki były wyrównane z jednej i z drugiej strony bez przycinania arkuszy - wyrównywanie 2. (przeciwległej) krawędzi Grupowanie - jeżeli ta opcja jest włączona, to siatki o identycznych parametrach ustawione obok siebie (stykające się krawędziami) są prezentowane jako jeden obiekt; jest to zabieg pozwalający zwiększyć przejrzystość i czytelność całości rysunku. Ponadto należy określić sposób prezentacji siatki w rozkładzie: widok z góry widok z boku w postaci wskazanego segmentu; należy tu dodać, że po wybraniu tej opcji następuje rozkład wybranego pręta, a na rysunku w rozkładzie prezentowany będzie wybrany segment pręta w gabarycie (w jego aktualnej geometrii). W dolnej części okna dialogowego określona może zostać wartość zakładu siatek zbrojeniowych. Po naciśnięciu klawisza OK okno dialogowe jest zamykane i po wskazaniu linii lub dwóch punktów wykonywany jest zdefiniowany rozkład siatki. Rozkład liniowy będzie zawierał co najwyżej 2 różne siatki (dwa różne numery siatek). W opisie rozkładanej siatki w przekroju po wykonaniu jej rozkładu uaktualnia się liczba siatek w opisie oraz dodawana jest druga, dodatkowa otoczka (patrz poniższy rysunek). Robobat

105 RCAD Żelbet wersja Podręcznik użytkownika strona: ROZKŁAD ZBROJENIA - PRĘTY ZBROJENIOWE 14.1.Rozkład zbrojenia Poniższe okno dialogowe służy do definicji rozkładu zbrojenia. Opcja dostępna jest: z menu wybierając opcję RBCR / Rozkład zbrojenia z paska narzędziowego naciskając ikonę z linii komend: RBCR_DEF_BAR_DISTRIBUTION. Okno dialogowe można podzielić na trzy zasadnicze części: W lewej części okna dialogowego w polu Typ rozkładu określony może zostać typ rozkładu zbrojenia: liniowy - rozkład pręta wzdłuż wybranej linii (np. linii deskowania elementu) lub wskazanych dwóch punktów liniowo zmienny - rozkład pręta wewnątrz wskazanego obszaru (np. elementu deskowania o zmiennej wysokości); wysokość rozkładanego pręta będzie automatycznie dostosowana do kształtu deskowania (przed rozłożeniem należy wskazać segmenty zbrojenia, których długość ulega zmianie w trakcie rozkładu) Robobat

106 strona: 106 RCAD Żelbet wersja Podręcznik użytkownika łukowy - rozkład pręta wzdłuż wskazanego łuku rozkład zbrojenia w postaci punktowej (pręt w przekroju) - rozkład pręta w formie punktu - graficzne odzwierciedlenie pręta w przekroju. Po wyborze typu rozkładu określona musi zostać metoda rozkładu zbrojenia. Wyjątkiem jest zbrojenie punktowe, które nie wymaga określenia metody rozkładu ani kierunku patrzenia się na zbrojenie. Dostępne są następujące metody rozkładu zbrojenia: metoda strefowa - podział elementu deskowania na kilka obszarów (stref); w każdej z wyznaczonych stref będzie można niezależnie definiować rozstaw zbrojenia rozkład modularny - definicja rozstawu zbrojenia poprzez podanie szyku rozstawu w postaci np. 3x25, 5, 6x15 itp. w odniesieniu do punktu bazowego, a następnie do ostatnio zdefiniowanego pręta w rozkładzie rozkład Caquot - uproszczona metoda rozkładu zbrojenia polegająca na podaniu długości rozkładu oraz początkowego i maksymalnego rozstawu; rozstawy wyliczane są na podstawie prostej metody z zachowaniem ustalonych przez metodę rozstawów. Na zakończenie należy określić sposób prezentacji zbrojenia w rozkładzie: widok z góry widok z boku w postaci wskazanego segmentu; należy tu dodać, że po wybraniu tej opcji następuje rozkład wybranego pręta, a na rysunku w rozkładzie prezentowany będzie wybrany segment pręta w gabarycie (w jego aktualnej geometrii) w rzucie dowolny. Po naciśnięciu klawisza OK okno dialogowe jest zamykane i wykonywany jest zdefiniowany rozkład zbrojenia. Dla rozkładów: liniowego i liniowo zmiennego dostępne są wszystkie opcje znajdujące się w oknie dialogowym. Dla rozkładu dowolnego nie są dostępne metody rozkładu, natomiast kierunek patrzenia jest dostępny jak dla rozkładu liniowego. Dla rozkładu pręta w postaci punktów zarówno metody jak i kierunek patrzenia nie są dostępne. Po naciśnięciu klawisza OK otwierane jest okna dialogowe Zbrojenie punktowe. W dolnej części okna dialogowego prezentowany będzie opis wybranej w oknie dialogowym opcji. UWAGA: W obecnej wersji programu istnieje możliwość dokonania rozkładu kilku prętów zbrojeniowych jednocześnie. Po uruchomieniu opcji Rozkład zbrojenia należy wskazać kilka prętów; program automatycznie rozpoznaje liczbę prętów i dokonuje rozkładu zgodnie z przyjętymi parametrami podanymi przez użytkownika (podobnie jak dla pojedynczego pręta) - patrz: Rozkład kilku prętów jednocześnie. Patrz również: Tworzenie rozkładu liniowo zmiennego i zestawienia szczegółowego - przykład 14.2.Rozkład kilku prętów jednocześnie Rozkład kilku prętów jednocześnie jest możliwy jedynie dla rozkładu liniowego. Robobat

107 RCAD Żelbet wersja Podręcznik użytkownika strona: 107 Dwa pręty rozkładane jednocześnie prezentowane są przez jedną kreskę, której długość jest równa wysokości większego strzemienia. Parametry rozkładu podawane przez użytkownika są definiowane jak dla pojedynczego pręta. W przypadku, gdy rozkładane pręty różnią się średnicą pręta czy klasą stali, to pola wyboru tych wielkości pozostają niewypełnione. Opis rozkładu kilku prętów jednocześnie wygląda podobnie do rozkładu jednego pręta. Jeżeli rozkładane są różne pręty, to opis rozkładu będzie zawierał wszystkie numery prętów (liczba opisów będzie się równała liczbie rozkładanych prętów) Rozkład liniowy Po wyborze rozkładu liniowego rozkładu: strefowa modułowa Caqout. w oknie dialogowym Rozkład zbrojenia dostępne są trzy metody 14.4.Rozkład liniowy (strefowa) Po rozpoczęciu definicji rozkładu liniowego należy określić 2 punkty lub linię względem których rozkładane będzie zbrojenie. Umiejscowienie zbrojenia po właściwej stronie odcinka rozkładu zależne jest od zwrotu odcinka. Obowiązuje zasada zgodności z ruchem wskazówek zegara (jak podczas definicji zbrojenia). Odsunięcie rozkładanych prętów od linii rozkładu domyślnie przyjmowane jest jako otulina przejęta z kształtu pręta. Kierunek rozkładu jest równoległy do zdefiniowanej linii rozkładu. Zakończenie definicji stref powoduje otwarcie okna dialogowego służącego do zarządzania rozkładem w obrębie każdej ze zdefiniowanych stref. Robobat

108 strona: 108 RCAD Żelbet wersja Podręcznik użytkownika Definicja parametrów rozkładu możliwa jest poprzez: podanie wartości rozstawu zbrojenia w danej strefie określenie wartości parametru n - odpowiada on ilości rozstawów zbrojenia (UWAGA: nie należy mylić tej wartości z ilością zbrojenia, która jest równa n+1) określenie powierzchni zbrojenia. Zmiana dowolnego z wymienionych parametrów powoduje aktualizację wartości pozostałych parametrów. Schematyczny rysunek umieszczony w oknie dialogowym ilustruje wymienione powyżej parametry. Opcje znajdujące się obok rysunku pozwalają na precyzyjne umiejscowienie rozkładu zbrojenia w danej strefie: dwa pola edycyjne pozwalają na określenie wartości odsunięcia skrajnego zbrojenia od granicy strefy klawisz znajdujący się pośrodku pól edycyjnych pozwala na centrowanie rozkładu opcje znajdujące się po jednej i drugiej stronie rysunku (opcje wyboru) pozwalają na określenie od jakiego elementu odmierzane jest odsunięcie skrajnego zbrojenia (możliwe jest odniesienie do granicy strefy lub do sąsiedniego zbrojenia z poprzedniej strefy). Linia komend Wybierz typ rozkładu : [Liniowy / liniowo Zmienny / Łukowy / Punktowy] <Liniowy> Metoda rozkładu : [Strefy / Modularnie / Caquot] < Strefy > Kierunek rzutowania - patrzenia na pręt [X / Y / Dowolny / Segment] <Y> Dowolny - Określ kierunek patrzenia na pręt Segment - Wybierz segment pręta Zamknięcie okna dialogowego Punkt początkowy rozkładu lub [ Linia] Punkt końcowy rozkładu lub [Cofnij] Początek 1 strefy lub [Strona / Otulina / Kąt / N-stref / Cofnij] Otulina <5.5> : 6 Kąt Kąt pochylenia zbrojenia lub [Wskaż / Punkty] <90> Ilość stref <1> : 3 Koniec 1 strefy lub [Cofnij] Koniec 2 strefy lub [Cofnij] Następna strefa lub zmień [Rozstaw / Ilość / Justowanie ] Rozstaw <0.12> : 0.18 Ilość <7> : 6 Justowanie: [Centralnie / Lewo / Prawo] <Centralnie> 14.5.Rozkład liniowy (modułowy) Po rozpoczęciu definicji rozkładu liniowego należy określić 2 punkty lub linię względem których rozkładane będzie zbrojenie. Umiejscowienie zbrojenia po właściwej stronie odcinka rozkładu zależne jest od zwrotu odcinka. Obowiązuje zasada zgodności z ruchem wskazówek zegara (jak podczas definicji zbrojenia). Robobat

109 RCAD Żelbet wersja Podręcznik użytkownika strona: 109 Rozkład możliwy jest tylko po długości zdefiniowanego odcinka. Punkt startowy rozkładu odpowiada pierwszemu wskazanemu punktowi przy definicji odcinka lub najbliższemu punktowi przy definicji przy pomocy linii. Wszystkie operacje obywają się TYLKO wzdłuż wybranej linii w obrębie obszaru rozkładu. Rozkład modularny rozpoczyna się od podania położenia pierwszego pręta z rozkładu (możliwe jest określenie położenia graficznie lub wpisując wielkość z klawiatury). Jednostka wpisywanej wartości jest jednostką programu RCAD ustawiana w preferencjach. W trakcie definicji rozkładu dostępne są następujące opcje: Kierunek - zmienia kierunek rozkładu na przeciwny Lustro - powoduje odbicie lustrzane wykonanego już rozkładu Wstaw pomiędzy - w przypadku wykonania rozkładu z jednej strony, a następnie zmiany kierunku i rozłożeniu zbrojenia z drugiej strony, w obszar pomiędzy oba rozkłady użytkownik może wprowadzić zbrojenie podając maksymalny rozstaw lub liczbę prętów. Linia komend Wybierz typ rozkładu : [Liniowy / liniowo Zmienny / Łukowy / Punktowy] <Liniowy> : Metoda rozkładu : [Strefy / Modularnie / Caquot] < Modularnie> Kierunek rzutowania - patrzenia na pręt [X /Y/ Dowolny/ Segment ] <Y> Dowolny - Określ kierunek patrzenia na pręt Segment - Wybierz segment pręta Zamknięcie okna dialogowego Punkt początkowy rozkładu lub [Linia ] Punkt końcowy rozkładu lub [Cofnij] Położenie pierwszego pręta lub [Strona / Kierunek / Otulina / Zaczepienie / Kąt ] <5>: Otulina <5.5> : 6 Kąt Kąt pochylenia zbrojenia lub [Wskaż / Punkty] <90> <Ilość> x <Rozstaw> lub [Kierunek / Wstaw pomiędzy / Lustro / Cofnij] Wstaw pomiędzy Emax lub [Ilość] Wyznaczony rozstaw = cm Koniec lub [+1 / -1 / Cofnij ] 14.6.Rozkład liniowy (Caquot) Rozkład jest ZAWSZE symetryczny względem długości rozkładanego odcinka. Oznaczenia: L - długość odcinka rozkładu s1- rozstaw początkowy Smax - rozstaw maksymalny n = L/2 - moduł rozstawu zaokrąglany w górę do wartości całkowitej so =s1/2 - położenie pierwszego pręta na początku i końcu linii rozkładu. Zestaw dostępnych rozstawów CAQUOT : 7, 9, 11, 13, 16, 20, 25, 35, 60 cm Linia komend Wybierz typ rozkładu : [Liniowy/ liniowo Zmienny / Łukowy / Punktowy] <Liniowy> Metoda rozkładu : [Strefy / Modularnie / Caquot] < Caquot> Kierunek rzutowania - patrzenia na pręt [X / Y / Dowolny / Segment] <Y> Dowolny - Określ kierunek patrzenia na pręt Segment - Wybierz segment pręta Robobat

110 strona: 110 RCAD Żelbet wersja Podręcznik użytkownika Zamknięcie okna dialogowego Punkt początkowy rozkładu lub [wybierz Linię] Punkt końcowy rozkładu lub [Cofnij] Rozstaw początkowy lub [Strona / Otulina / Cofnij ] <9> Maksymalny rozstaw <35> 14.7.Rozkład liniowo zmienny Po wyborze rozkładu liniowego rozkładu: strefowa modułowa Caqout. w oknie dialogowym Rozkład zbrojenia dostępne są trzy metody Patrz również: Tworzenie rozkładu liniowo zmiennego i zestawienia szczegółowego - przykład 14.8.Rozkład liniowo zmienny (strefowy) Po rozpoczęciu definicji rozkładu liniowego należy określić segmenty pręta, których długość jest zmienna w trakcie rozkładu. W tym celu należy dokonać cięcia linią poprzez segmenty pręta wskazując tym samym, że ich wysokość ma być zmienna w trakcie rozkładu. Następnie zdefiniowany musi zostać obszar rozkładu zbrojenia oraz wartość otuliny (domyślnie przejmowana jest z kształtu pręta). Definicja kierunku rozkładu zbrojenia może być dokonana poprzez wskazanie: - 2 punktów - krawędzi konturu. Domyślnie kierunek rozkładu jest równoległy do 1 zdefiniowanej linii rozkładu (krawędzi obszaru) - prezentowany jest za pomocą dwóch strzałek. Kolejnym etapem jest podział obszaru rozkładu na strefy. Po zakończeniu definicji stref otwierane jest okno dialogowe do zarządzania rozkładem w obrębie każdej ze zdefiniowanych stref. Przy wykorzystywaniu rozkładu liniowo zmiennego niezbędna jest definicja obszaru. Dostępne są 3 metody: Wybierz, Punkt wewnętrzny i X-punktów. Dla metody X-punktów obszar definiowany jest łamaną zamkniętą. Dwa pierwsze wskazane punkty domyślnie będą wyznaczały linię rozkładu. Dla Selekcji (wybierz) wybrana krawędź będzie linią rozkładu (najbliższa krawędź, gdy selekcja wykonywana jest oknem); podobnie wygląda sytuacja przy wyborze opcji Punkt wewnętrzny: najbliższa krawędź od wskazanego punktu będzie linią rozkładu. Po wskazaniu obszaru rysowany jest KONTUR obszaru rozkładu z uwzględnieniem otuliny. Wskazywanie punktów (granic stref) może obywać się jedynie w obszarze rozkładu. Otulina ZAWSZE pojmowana jest jako odległość mierzona od zbrojenia i prostopadła do linii rozkładu. Długość strefy mierzona jest ZAWSZE wzdłuż linii rozkładu. Robobat

111 RCAD Żelbet wersja Podręcznik użytkownika strona: 111 Definicja parametrów rozkładu możliwa jest poprzez: podanie wartości rozstawu zbrojenia w danej strefie określenie wartości parametru n - odpowiada on ilości rozstawów zbrojenia (UWAGA: nie należy mylić tej wartości z ilością zbrojenia, która jest równa n+1) określenie powierzchni zbrojenia. Zmiana dowolnego z wymienionych parametrów powoduje aktualizację wartości pozostałych parametrów. Schematyczny rysunek umieszczony w oknie dialogowym ilustruje wymienione powyżej parametry. Opcje znajdujące się obok rysunku pozwalają na precyzyjne umiejscowienie rozkładu zbrojenia w danej strefie: dwa pola edycyjne pozwalają na określenie wartości odsunięcia skrajnego zbrojenia od granicy strefy; dla stref skrajnych wartość odsunięcia jest odległością skrajnego pręta w rozkładzie od granicy strefy, a dla stref środkowych jest to odległość pomiędzy skrajnymi prętami sąsiadujących stref klawisz znajdujący się pośrodku pól edycyjnych pozwala na centrowanie rozkładu. Linia komend Wybierz typ rozkładu : [Liniowy / liniowo Zmienny / Łukowy / Punktowy] <liniowozmienny> Metoda rozkładu : [Strefy / Modularnie / Caquot] < Strefy > Kierunek rzutowania - patrzenia na pręt [X / Y / Segment] <Y> Segment - Wybierz segment pręta Zamknięcie okna dialogowego Wskaż segment(y) zmiennej długości : (ten tekst pojawia się TYLKO dla X i Y) Obszar rozkładu zbrojenia [Wskaż / Punkt wewnętrzny / Definiuj] : <Wskaż> Definiuj Punkt początkowy Kolejny punkt lub [Otulina / Cofnij] Otulina <5> Kolejny punkt lub [Zamknij / Otulina / Cofnij] Kierunek rozkładu zbrojenia lub [Wybierz / Punkty / Kąt ] Wskaż obiekt Punkt początkowy Punkt końcowy Kąt <90> Początek 1 strefy lub [N-stref / Cofnij] Robobat

112 strona: 112 RCAD Żelbet wersja Podręcznik użytkownika Ilość stref <1> Koniec 1 strefy lub [Cofnij] Koniec 2 strefy lub [Cofnij] Następna strefa lub zmień [Rozstaw / Ilość / Justowanie ] Rozstaw <0.12> Ilość <7> Justowanie: [Centralnie / Lewo / Prawo] <Centralnie> 14.9.Rozkład liniowo zmienny (modułowy) Po rozpoczęciu definicji rozkładu liniowego należy określić segmenty pręta, których długość jest zmienna w trakcie rozkładu. W tym celu należy dokonać cięcia linią poprzez segmenty pręta wskazując tym samym, że ich wysokość ma być zmienna w trakcie rozkładu. Następnie zdefiniowany musi zostać obszar rozkładu zbrojenia oraz wartość otuliny (domyślnie przejmowana jest z kształtu pręta). Definicja kierunku rozkładu zbrojenia może być dokonana poprzez wskazanie: - 2 punktów - krawędzi konturu. Domyślnie kierunek rozkładu jest równoległy do 1 zdefiniowanej linii rozkładu (krawędzi obszaru) - prezentowany jest za pomocą dwóch strzałek. Następnie wskazany powinien zostać punkt zaczepienia pręta (domyślnie pręt zaczepiony jest w odległości równiej wartości otuliny zdefiniowanej dla kształtu pręta). Punkt startowy rozkładu odpowiada pierwszemu wskazanemu punktowi przy definicji odcinka lub najbliższemu punktowi w przypadku wyboru linii. Definicja obszaru i przyjmowanie linii rozkładu jest takie samo jak w przypadku rozkładu zmiennego liniowo (rozkład strefowy). Po definicji obszaru rysowany jest kontur wraz z reprezentatywnym prętem. Pręt ten zaczepiony jest do kursora i reaguje na zmianę jego położenia. Kursor może przemieszczać się jedynie wzdłuż linii rozkładu i wyznacza położenie nowo definiowanego pręta. Rozkład modularny rozpoczyna się od podania położenia pierwszego pręta z rozkładu (możliwe jest określenie położenia graficznie lub wpisując wielkość z klawiatury). Jednostka wpisywanej wartości jest jednostką programu RCAD ustawiana w preferencjach. W trakcie definicji rozkładu dostępne są następujące opcje: Kierunek - zmienia kierunek rozkładu na przeciwny Lustro - powoduje odbicie lustrzane wykonanego już rozkładu Wstaw pomiędzy - w przypadku wykonania rozkładu z jednej strony, a następnie zmiany kierunku i rozłożeniu zbrojenia z drugiej strony, w obszar pomiędzy oba rozkłady użytkownik może wprowadzić zbrojenie podając maksymalny rozstaw lub liczbę prętów. Linia komend Wybierz typ rozkładu : [Liniowy / liniowo z Zmienny / Łukowy / Punktowy] <liniowo Zmienny> Metoda rozkładu : [Strefy / Modularnie / Caquot] < Modularnie> Kierunek rzutowania - patrzenia na pręt [X / Y / Segment] <Y> Segment - Wybierz segment pręta Zamknięcie okna dialogowego Wskaż segment(y) zmiennej długości : (Ten tekst pojawia się TYLKO dla X i Y) Obszar rozkładu zbrojenia [Wskaż / Punkt wewnętrzny / Definiuj] : <Wskaż> Definiuj Punkt początkowy Kolejny punkt lub [Otulina / Cofnij] Robobat

113 RCAD Żelbet wersja Podręcznik użytkownika strona: 113 Otulina <5> Kolejny punkt lub [Zamknij / Otulina / Cofnij] Kierunek rozkładu zbrojenia [Wybierz / Punkty / Obrót] Wskaż obiekt Punkt początkowy Punkt końcowy Kąt <90> Położenie pierwszego pręta lub [Kierunek ] <5> <Ilość> x <Rozstaw> lub [Kierunek / Lustro / Wstaw pomiędzy / Cofnij] Wstaw pomiędzy Emax lub [Ilość] Wyznaczony rozstaw Koniec lub [+1 / -1 / Cofnij ] Rozkład liniowo zmienny (Caquot) Rozkład jest definiowany jak dla rozkładu liniowego. Na ekranie rysowany jest jedynie kontur wraz z linią rozkładu Tworzenie rozkładu liniowo zmiennego i zestawienia szczegółowego Pokazana zostanie definicja liniowo zmiennego rozkładu zbrojenia poprzecznego dla belki o zmiennej wysokości pokazanej na poniższym rysunku. Dla takiego rozkładu zbrojenia utworzone zostanie zestawienie szczegółowe. Aby utworzyć rozkład zbrojenia pokazany na rysunku, należy: zdefiniować przekrój poprzeczny i podłużny belki (tak jak na rysunku poniżej) posługując się opcjami dostępnymi w programie AutoCAD (prostokąt, linia) zdefiniować zbrojenie poprzeczne w przekroju poprzecznym belki Robobat

114 strona: 114 RCAD Żelbet wersja Podręcznik użytkownika - nacisnąć ikonę Zbrojenie w przekroju - w oknie dialogowym wybrać opcję i nacisnąć ikonę Przekątna - wskazać lewy górny i prawy dolny wierzchołek prostokąta oznaczającego przekrój poprzeczny - w oknie dialogowym Opis zbrojenia nacisnąć klawisz OK (przyjęcie domyślnego opisu) - wskazać położenie opisu na rysunku (patrz poniższy rysunek) nacisnąć ikonę Rozkład zbrojenia (rozpoczęcie definicji liniowo zmiennego rozkładu zbrojenia) wskazać zdefiniowane wcześniej strzemię i nacisnąć klawisz ENTER; na ekranie pojawia się okno dialogowe Rozkład zbrojenia; w oknie dialogowym wybrać następujące opcje: - TYP rozkładu: liniowo zmienny (nacisnąć ikonę ) - METODA rozkładu: strefowa (nacisnąć ikonę ) - KIERUNEK patrzenia: nacisnąć ikonę - nacisnąć klawisz OK wskazać kolejne segmenty zbrojenia (w tym przypadku pionowe ramiona strzemienia), których długość zmienia się w trakcie rozkładu - patrz poniższy rysunek wskazać punkt początkowy i kolejne punkty, w których zawierać się ma zmienny rozkład; należy wskazać kolejno punkty: 1, 2, 3, 4 i na końcu ponownie 1; nacisnąć klawisz ENTER wskazać kierunek rozkładu: nacisnąć klawisz ENTER wskazać początek i koniec strefy (początek i koniec belki, jeśli rozkład ma być dla całej belki); nacisnąć klawisz ENTER nacisnąć klawisz OK w oknie dialogowym Rozkład zbrojenia - przyjęte zostaną wartości domyślne nacisnąć klawisz OK w oknie dialogowym Opis zbrojenia - przyjęte zostaną wartości domyślne wskazać położenie opisu zbrojenia i nacisnąć klawisz ENTER (patrz rysunek poniżej). Robobat

115 RCAD Żelbet wersja Podręcznik użytkownika strona: 115 Aby utworzyć zestawienie szczegółowe dla zdefiniowanego powyżej liniowo zmiennego rozkładu zbrojenia, należy: nacisnąć ikonę Pręty - zestawienie szczegółowe wskazać utworzony rozkład zbrojenia (liniowo zmienny) wskazać miejsce położenia tabeli zestawienia szczegółowego Rozkład łukowy Jest to rozkład liniowy po zdefiniowanym / wskazanym fragmencie łuku; rozkład po łuku jest rozszerzeniem rozkładu liniowego - z tego powodu nie jest definiowany kąt rozkładu. Pręty zbrojeniowe znajdujące się w rozkładzie są prostopadłe do linii rozkładu Aby zdefiniować obszar rozkładu po łuku, należy (patrz poniższy rysunek): 1. wskazać krzywą zdefiniowaną przy pomocy opcji programu AutoCAD lub wskazać położenie trzech kolejnych punktów należących do łuku 2. wskazać linię rozkładu; możliwe są trzy położenia linii rozkładu: wewnętrzne, środkowe i zewnętrzne. Dla wskazanej linii rozkładu pręty są rozmieszczane w rozkładzie zgodnie z przyjętymi parametrami w oknie dialogowym. UWAGA: Położenie linii rozkładu można zmienić. Opis rozkładu jest linią łukową jak dla rozkładu radialnego promienistego. Linia ta zawsze podaje rozstaw z linii rozkładu. Możliwe są 4 typy linii opisującej ten rozkład: Robobat

116 strona: 116 RCAD Żelbet wersja Podręcznik użytkownika Dwa pierwsze opisy są liniami łukowymi, dwa pozostałe działają jak dla rozkładów prostych. Linia komend Wybierz typ rozkładu : [Liniowy / liniowo Zmienny / Łukowy / Punktowy] <Łukowy> : Pierwszy punkt rozkładu lub [Okrąg / Wskaż] : Okrąg - wybranie okręgu jako podstawy rozkładu łukowego Wskaż - wskazanie kolejnych trzech punktów należących do łuku Drugi punkt rozkładu [Strona] Trzeci punkt rozkładu [Strona] Wskaż pozycję linii rozkładu Początek strefy [Strona / Otulina / N-stref] Koniec strefy [Cofnij] 15. POWIERZCHNIOWY ROZKŁAD ZBROJENIA - SIATKI ZBROJENIOWE 15.1.Rozkład powierzchniowy - siatki Opcja umożliwia definicję rozkładu siatkami dla konturów płaskich (np. płyta żelbetowa). Opcja dostępna jest: z menu wybierając opcję RBCR / Rozkład powierzchniowy - siatki z paska narzędziowego naciskając ikonę z linii komend: RBCR_NETD_RECT. UWAGA: UWAGA: W programie zliczane są całkowite ilości siatek zbrojeniowych (paneli); w tabelach zbrojenia nie są uwzględniane ścinki powstałe podczas docinania siatek. W programie dostępne są bazy siatek zbrojeniowych (pliki *.mdb) wykorzystywanych w rozkładach powierzchniowych. Nazwa pliku to, przykładowo, fabric_cedric.mdb (po członie bar dodawana jest nazwa normy wybranej w Preferencjach zadania). Pliki baz danych dostępne są w katalogu DATA programu RCAD. Bazy siatek mogą być dowolnie modyfikowane tak aby dostosować parametry siatek do potrzeb użytkownika. Po wywołaniu opcji Rozkład powierzchniowy - siatki na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku. Robobat

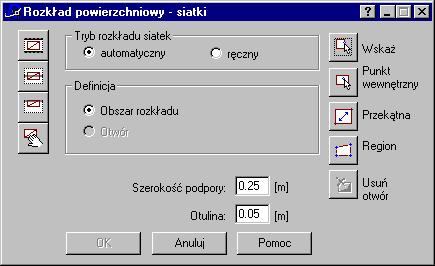

117 RCAD Żelbet wersja Podręcznik użytkownika strona: 117 UWAGA: Zdefiniowany kontur jest wspólny dla generacji rozkładu prętami zbrojeniowymi i siatkami zbrojeniowymi (rozkład prętowy może zostać wygenerowany na konturze dla siatek i odwrotnie). Okno dialogowe można podzielić na trzy zasadnicze części: W lewej części okna dialogowego znajdują się cztery ikony określające typ rozkładu: - Rozkład A - rozkład siatek w przęśle (wewnątrz zdefiniowanego konturu np. przęsło płyty lub ściany) - Rozkład B - rozkład siatek nad podporą pośrednią (względem osi podpory) - Rozkład C - rozkład siatek nad podporą skrajną (wzdłuż krawędzi podpory) - Rozkład D - dowolny rozkład siatek (bez konieczności definiowania konturu) bez docinania siatek. W programie dostępne są dwa tryby definicji rozkładu powierzchniowego: tryb automatyczny - automatyczne wykrycie wskazanego konturu z docinaniem siatek do konturu tryb ręczny - ręczny rozkład siatek z automatycznym docinaniem siatek do konturu. Dla obydwu trybów dostępne są takie same, opisane poniżej, metody definicji siatek zbrojeniowych. W środkowej części okna dialogowego znajdują się parametry niezbędne podczas definicji wybranego typu rozkładu: Rozkład A W górnej części okna dialogowego znajdują się opcje do definicji obszaru rozkładu lub definicji otworu/otworów; dodatkowo dostępne są pola edycyjne umożliwiające podanie wartości otuliny dla siatek i szerokości podpory. Na początku definicji konturu rozkładu opcja Definicja otworu nie jest dostępna, a opcja Definicja obszaru rozkładu jest aktywna i wybrana. Po zakończeniu definicji konturu opcja Definicja obszaru rozkładu przestaje być aktywna, zaś opcja Definicja otworu staje się aktywna i wybrana. Istnieje wtedy możliwość definicji obrysu otworu we wcześniej zdefiniowanym konturze; liczba otworów może być dowolna. Rozkład B W środkowej części okna dialogowego znajdują się następujące opcje: pole edycyjne służące do definicji szerokości podpory pola edycyjne pozwalające na definicję wartości wysięgu siatki poza lico podpory (w obu kierunkach). Robobat

118 strona: 118 RCAD Żelbet wersja Podręcznik użytkownika Rozkład C W środkowej części okna dialogowego znajdują się następujące opcje: pole edycyjne umożliwiające podanie wartości otuliny dla siatek pole edycyjne służące do definicji szerokości podpory pole edycyjne pozwalające na definicję wartości wysięgu siatki poza lico podpory. Rozkład D W środkowej części okna dialogowego opcje nie są dostępne. Szerokość podpory jest definiowana z dwóch powodów: kontur, w którym ma być rozkładana siatka zbrojeniowa, jest konturem zewnętrznym płyty lub ściany; podanie wartości szerokości podpory modeluje podporę (ścianę) - na obszarze podpory siatka zbrojeniowa nie będzie generowana po wskazaniu szerokości podpory w programie automatycznie definiowane są dla niej wysięgi - przy definicji zbrojenia nad podporami (rozkład B lub C) są one automatycznie rozpoznawane. W prawej części okna dialogowego znajduje się kilka ikon umożliwiających określenie obszaru rozkładu siatek: dla Rozkładu A - Wskaż (bezpośrednie wybranie obszaru zdefiniowanego jako prostokąt, wielokąt, okrąg lub wskazanie istniejącego zdefiniowanego obszaru rozkładu) - Punkt wewnętrzny (wskazanie wewnętrznego punktu dla zamkniętego obszaru; wynikiem operacji jest wykrycie obrysu obszaru) - Przekątna (wyznaczenie obszaru prostokątnego poprzez definicję jego przekątnej) - Region (definicja łamaną zamkniętego obszaru) - Usuń otwór (możliwość usunięcia wcześniej zdefiniowanego obrysu otworu). dla Rozkładu B i C - Wskaż (bezpośrednie wybranie jednej krawędzi obszaru zdefiniowanego jako linia lub podpora) - 2 Punkty (wskazanie dwóch punktów, które tworzą oś podpory prostoliniowej) W oknie dialogowym definiowane są wymiary (poza wartością otuliny i szerokością podpory) wysięgów siatki poza lico podpory. dla Rozkładu D Ikony nie są dostępne. Naciśnięcie klawisza OK powoduje przejście do definicji rozkładu (bez definicji obszaru). UWAGA: W przypadku wybrania rozkładu A, B lub C wymagana jest definicja obszaru, w którym rozkładane będą arkusze siatki; stąd też klawisz OK nie jest dostępny do momentu zdefiniowania obszaru. Konieczność definicji obszaru podyktowana jest późniejszym trybem definicji siatek; układane kolejno siatki są dosuwane do brzegów zdefiniowanego obszaru lub docinane i dopasowywane do konturu obszaru. Po naciśnięciu klawisza OK otwierane jest okno dialogowe Rozkład siatek - tryb ręczny lub Rozkład siatek - tryb automatyczny. W dolnej części okna dialogowego prezentowany będzie opis wybranej w oknie dialogowym opcji. Patrz również: Przykład definicji powierzchniowego rozkładu siatek Robobat

119 RCAD Żelbet wersja Podręcznik użytkownika strona: Rozkład siatek - tryb ręczny Po wybraniu ręcznego trybu definicji siatek i naciśnięciu klawisza OK w oknie dialogowym Rozkład powierzchniowy - siatki na ekranie otwierane jest okno dialogowe pokazane na poniższym rysunku. Opcje znajdujące się w oknie dialogowym służą do parametryzacji rozkładu w zdefiniowanym obszarze: w polu Siatka wybrany może zostać typu siatki z listy; zawartość listy zależna jest od wybranej normy żelbetowej w oknie dialogowym Preferencji zadania (podobnie jak dla prętów zbrojeniowych); po wybraniu typu siatki automatycznie wypełniane są pola z pliku fabric_xxxx.mdb (gdzie xxxx oznacza nazwę bazy siatek) znajdującego się w katalogu DATA programu RCAD (UWAGA: możliwa jest modyfikacja bazy siatek lub dodanie własnych typów siatek w pliku bazy danych siatek - nowe rekordy muszą mieć identyczny opis jak istniejące rekordy w bazie): L i l - są to całkowite wymiary arkusza siatki (możliwe jest jedynie zmniejszenie wymiarów - nie jest możliwe ich zwiększenie) R i r - zakłady siatki; te wymiary są przypisane do danej siatki i zapisane są w bazie siatek w polu Parametry rozkładu określone mogą zostać następujące opcje: Kąt nachylenia siatki - lista wyboru zawierająca wartości kąta (wartość kąta może być zmieniana); naciśnięcie ikony pozwala na odczytanie kąta nachylenia wskazanej krawędzi konturu obszaru bezpośrednio z rysunku Liczba arkuszy - opcja umożliwia równoczesne wstawianie kilka arkuszy siatek; jeżeli liczba arkuszy jest większa niż 1, to dostępne stają się dwie ikony i (pozwalają określić sposób ułożenia arkuszy względem siebie) Liczba warstw - informacja potrzebna jedynie do późniejszego zestawienia siatek Położenie (góra/wewnętrzne, dół/zewnętrzne) - parametr określający położenie siatek; wpływa na reprezentację graficzną siatek (patrz Preferencje zadania) Rozkład siatek - tryb automatyczny Po wybraniu automatycznego trybu definicji siatek i naciśnięciu klawisza OK w oknie dialogowym Rozkład powierzchniowy - siatki na ekranie otwierane jest okno dialogowe pokazane na poniższym rysunku. Robobat

120 strona: 120 RCAD Żelbet wersja Podręcznik użytkownika Opcje znajdujące się w oknie dialogowym służą do parametryzacji rozkładu w zdefiniowanym obszarze: w polu Siatka wybrany może zostać typu siatki z listy; zawartość listy zależna jest od wybranej normy żelbetowej w oknie dialogowym Preferencji zadania (podobnie jak dla prętów zbrojeniowych); po wybraniu typu siatki automatycznie wypełniane są pola z pliku fabric_xxxx.mdb (gdzie xxxx oznacza nazwę bazy siatek) znajdującego się w katalogu DATA programu RCAD (UWAGA: możliwa jest modyfikacja bazy siatek lub dodanie własnych typów siatek w pliku bazy danych siatek - nowe rekordy muszą mieć identyczny opis jak istniejące rekordy w bazie): L i l - są to całkowite wymiary arkusza siatki (możliwe jest jedynie zmniejszenie wymiarów - nie jest możliwe ich zwiększenie) R i r - zakłady siatki; te wymiary są przypisane do danej siatki i zapisane są w bazie siatek w polu Parametry rozkładu określone mogą zostać następujące opcje: Kąt nachylenia siatki - lista wyboru zawierająca wartości kąta (wartość kąta może być zmieniana); naciśnięcie ikony pozwala na odczytanie kąta nachylenia wskazanej krawędzi konturu obszaru bezpośrednio z rysunku Kierunek - wskazanie, od którego boku konturu rozpoczęte zostanie rozkładanie siatek; naciskanie ikony umożliwia zmianę kierunku rozkładu siatek; bok, od którego rozpoczęte zostanie rozkładanie siatek, jest identyfikowany na rysunku poprzez symbol Wyrównanie - określenie, do którego boku będą wyrównywane tworzone siatki: - wyrównywanie do 1. krawędzi - po wybraniu tej opcji niedostępne staje się jedno pole edycyjne do definicji zakładu siatek; oznacza to, że automatycznie długości zakładów zostaną zwiększone w taki sposób, aby siatki były wyrównane z jednej i z drugiej strony bez przycinania arkuszy - wyrównywanie 2. (przeciwległej) krawędzi Liczba warstw - informacja potrzebna jedynie do późniejszego zestawienia siatek Położenie (góra/wewnętrzne, dół/zewnętrzne) - parametr określający położenie siatek; wpływa na reprezentację graficzną siatek Grupowanie - jeżeli ta opcja jest włączona, to siatki o identycznych parametrach ustawione obok siebie (stykające się krawędziami) są prezentowane jako jeden obiekt; jest to zabieg pozwalający zwiększyć przejrzystość i czytelność całości rysunku Układ - pozwala wybrać jedną z trzech możliwości: Robobat

121 RCAD Żelbet wersja Podręcznik użytkownika strona: 121 układ zwykły - pokazany na poniższym rysunku układ mijankowy i układ połówkowy - siatki są przesuwane względem siebie o pół długości (tak aby nie następowała koncentracja zakładów kilku siatek w tym samym punkcie) - patrz poniższe rysunki układ połówkowy Robobat

122 strona: 122 RCAD Żelbet wersja Podręcznik użytkownika układ mijankowy Możliwe jest również wykorzystanie uproszczonej prezentacji siatek zbrojeniowych; na poniższym rysunku przedstawiono uproszczony sposób prezentacji wygenerowanej siatki zbrojeniowej Przykład definicji powierzchniowego rozkładu siatek Aby zdefiniować powierzchniowy rozkład siatek zbrojeniowych w pokazanej na poniższym rysunku płycie, należy przykładowo: Robobat

123 RCAD Żelbet wersja Podręcznik użytkownika strona: 123 uruchomić opcję menu RBCR / Rozkład powierzchniowy - siatki lub nacisnąć ikonę w oknie dialogowym Rozkład powierzchniowy - siatki określić następujące parametry: - tryb rozkładu siatek: automatyczny - typ rozkładu: - szerokość podpory = 250 mm - otulina = 30 mm nacisnąć ikonę Punkt wewnętrzny znajdującą się w prawej części okna dialogowego i wskazać punkt znajdujący się wewnątrz konturu płyty w oknie dialogowym Rozkład powierzchniowy - siatki wybrać opcję Obszar rozkładu i nacisnąć klawisz OK w oknie dialogowym Rozkład określić następujące parametry: w polu Siatka: - typ: Q131 - zakłady: R = 450 mm, r = 300 mm w polu Parametry rozkładu: - kąt = 90 - położenie: góra/wewnętrzne - wyrównanie: do 1. krawędzi - układ: zwykły - opcja Grupowanie: wyłączona - liczba warstw: 1 nacisnąć klawisz Dodaj; wygenerowany rozkład powierzchniowy siatek pokazano na poniższym rysunku (dodane zostało zestawienie podsumowujące dla siatek zbrojeniowych: opcja menu RBCR / Wykaz zbrojenia / Siatki - zestawienie podsumowujące lub ikona ). Robobat

124 strona: 124 RCAD Żelbet wersja Podręcznik użytkownika 16. POWIERZCHNIOWY ROZKŁAD ZBROJENIA - PRĘTY Rozkład powierzchniowy - pręty Opcja umożliwia definicję rozkładu zbrojenia prętami zbrojeniowymi dla konturów płaskich (np. ściany lub płyty żelbetowej). Opcja dostępna jest: z menu wybierając opcję RBCR / Rozkład powierzchniowy - pręty z paska narzędziowego naciskając ikonę z linii komend: RBCR_DEF_BAR_SURF. Po wywołaniu opcji Rozkład powierzchniowy - pręty na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku. Robobat

125 RCAD Żelbet wersja Podręcznik użytkownika strona: 125 UWAGA: W programie dostępne są bazy prętów zbrojeniowych (pliki *.mdb) wykorzystywanych w rozkładach powierzchniowych. Nazwa pliku to, przykładowo dla nowej polskiej normy, bar_pn 99.mdb (po członie bar dodawana jest nazwa normy wybranej w Preferencjach zadania). Pliki baz danych dostępne są w katalogu Robot Office Common / Data / Reinf. Bazy prętów mogą być dowolnie modyfikowane, tak aby dostosować parametry prętów do potrzeb użytkownika (do modyfikacji należy używać programu MS Access 97 ). Podczas definicji rozkładu tworzony jest kontur obiektu (np. płyta, ściana z podporami); określany jest on jako całkowity obrys zewnętrzny. W zdefiniowanym obszarze umieszczane mogą być obiekty takie jak podpory lub krawędzie swobodne bez podpór. Dodatkowo istnieje możliwość definicji (lub usunięcia) otworu w zdefiniowanym obszarze. UWAGA: Zdefiniowany kontur jest wspólny dla generacji rozkładu prętami zbrojeniowymi i siatkami zbrojeniowymi (rozkład prętowy może zostać wygenerowany na konturze dla siatek i odwrotnie). Szerokość podpory jest definiowana z dwóch powodów: kontur, w którym ma być rozkładane zbrojenie, jest konturem zewnętrznym płyty lub ściany; podanie wartości szerokości podpory modeluje podporę (ścianę) - na obszarze podpory rozkład zbrojenia nie będzie generowany po wskazaniu szerokości podpory w programie automatycznie definiowane są dla niej wysięgi - przy definicji zbrojenia nad podporami (rozkład B lub C) są one automatycznie rozpoznawane. Okno dialogowe można podzielić na trzy zasadnicze części: W lewej części okna dialogowego znajdują się cztery ikony określające typ rozkładu (typ obszaru): - Rozkład A - rozkład powierzchniowy prętów wewnątrz zdefiniowanego konturu (np. przęsło płyty lub ściany) - Rozkład B - rozkład powierzchniowy prętów nad podporą pośrednią (względem osi podpory) - Rozkład C - rozkład powierzchniowy prętów nad podporą skrajną (wzdłuż krawędzi podpory) - Rozkład D - rozkład powierzchniowy prętów wewnątrz zdefiniowanego konturu (definicja obszaru rozkładu odbywać się będzie jak rozkładu A, natomiast rozkład prętów będzie wachlarzowy pomiędzy dwoma krawędziami). W środkowej części okna dialogowego znajdują się parametry niezbędne podczas definicji wybranego typu rozkładu zbrojenia: Rozkład A W górnej części okna dialogowego znajdują się opcje do definicji obszaru rozkładu lub definicji otworu/otworów; dodatkowo dostępne są pola edycyjne umożliwiające podanie wartości szerokości podpór i otuliny zbrojenia. Robobat

126 strona: 126 RCAD Żelbet wersja Podręcznik użytkownika Na początku definicji konturu rozkładu zbrojenia opcja Definicja otworu nie jest dostępna, a opcja Definicja obszaru rozkładu jest aktywna i wybrana. Po zakończeniu definicji konturu opcja Definicja obszaru rozkładu przestaje być aktywna, zaś opcja Definicja otworu staje się aktywna i wybrana. Istnieje wtedy możliwość definicji obrysu otworu we wcześniej zdefiniowanym konturze; liczba otworów może być dowolna. Rozkład B W środkowej części okna dialogowego znajdują się następujące opcje: pole edycyjne służące do definicji szerokości podpory pola edycyjne pozwalające na definicję wartości wysięgu zbrojenia poza lico podpory (w obu kierunkach). Rozkład C W środkowej części okna dialogowego znajdują się następujące opcje: pole edycyjne umożliwiające podanie wartości otuliny zbrojenia pole edycyjne służące do definicji szerokości podpory pole edycyjne pozwalające na definicję wartości wysięgu zbrojenia poza lico podpory. Rozkład D Definicja obszaru rozkładu odbywa się jak dla rozkładu A przy założeniu, że rozkład wachlarzowy jest rozkładem jednostrefowym; pręty rozkładane są wachlarzowo pomiędzy dwoma krawędziami. Rozstaw prętów jest stały tylko w jednej linii (zwanej linią rozkładu). W prawej części znajdują się ikony pozwalające na wybór trybu definicji graficznej rozkładu. Liczba ikon zależy od wybranego typu rozkładu powierzchniowego. dla Rozkładu A - Wskaż (bezpośrednie wybranie obszaru zdefiniowanego jako prostokąt, wielokąt, okrąg lub wskazanie istniejącego obszaru) Linia komend: Wybierz obiekt Kierunek rozkładu Wskaż / 2Punkty gdzie: wybierz obiekt - wskazanie obiektu tworzącego kontur obszaru rozkładu wskaż - wskazanie boku konturu wyznaczającego kierunek rozkładu 2Punkty - wskazanie 2 punktów, które wyznaczą kierunek rozkładu - Punkt wewnętrzny (wskazanie wewnętrznego punktu dla zamkniętego obszaru; wynikiem operacji jest wykrycie obrysu obszaru) Linia komend: Podaj punkt wewnętrzny obiektu Kierunek rozkładu Wskaż / 2Punkty gdzie: punkt wewnętrzny obiektu - wskazanie punktu znajdującego się wewnątrz obiektu tworzącego kontur wskaż - wskazanie boku konturu wyznaczającego kierunek rozkładu 2Punkty - wskazanie 2 punktów, które wyznaczą kierunek rozkładu - Przekątna (wyznaczenie obszaru prostokątnego poprzez definicję jego przekątnej) Linia komend: Pierwszy narożnik Drugi narożnik Robobat

127 RCAD Żelbet wersja Podręcznik użytkownika strona: 127 Kierunek rozkładu Wskaż / 2Punkty gdzie: pierwszy, drugi narożnik - definicja przeciwległych wierzchołków prostokąta tworzącego kontur wskaż - wskazanie boku konturu wyznaczającego kierunek rozkładu 2Punkty - wskazanie 2 punktów, które wyznaczą kierunek rozkładu - Region (definicja zamkniętego obszaru przy pomocy łamanej) - dla tego trybu możliwa jest definicja podpór o różnych szerokościach na krawędziach konturu Linia komend: Pierwszy punkt Kolejny punkt [Otulina / Szerokość podpory] Kierunek rozkładu Wskaż / 2Punkty gdzie: pierwszy, drugi,, kolejny punkt - definicja wierzchołków wielokąta tworzącego kontur otulina - określenie wartości otuliny dla każdej krawędzi konturu oddzielnie szerokość podpory - określenie wartości szerokości podpory dla każdej krawędzi konturu oddzielnie wskaż - wskazanie boku konturu wyznaczającego kierunek rozkładu 2Punkty - wskazanie 2 punktów, które wyznaczą kierunek rozkładu - Usuń otwór Możliwość usunięcia wcześniej zdefiniowanego obrysu otworu. dla Rozkładu B i C - Wskaż (bezpośrednie wybranie jednej krawędzi konturu zdefiniowanego jako linia lub podpora) Linia komend: Wybierz podporę Kontynuuj lub [Strona / Szerokość podpory / Pierwszy wysięg / Drugi wysięg] gdzie: wybierz podporę - wskazanie linii oznaczającej podporę płyty lub ściany strona - określenie po której stronie podpory ma znajdować się zbrojenie (dotyczy rozkładu C) szerokość podpory - określenie wartości szerokości podpory pierwszy i drugi wysięg - określenie wartości wysięgu po jednej i drugiej stronie podpory (po jednej stronie w przypadku rozkładu C) - 2 Punkty (wskazanie dwóch punktów, które tworzą oś podpory prostoliniowej) Linia komend: Wskaż pierwszy punkt Wskaż drugi punkt lub [Strona / Szerokość podpory / Pierwszy wysięg / Drugi wysięg] gdzie: pierwszy i drugi punkt - wskazanie pierwszego i drugiego punktu linii oznaczającej podporę płyty lub ściany strona - określenie po której stronie podpory ma znajdować się zbrojenie (dotyczy rozkładu C) szerokość podpory - określenie wartości szerokości podpory pierwszy i drugi wysięg - określenie wartości wysięgu po jednej i drugiej stronie podpory (po jednej stronie w przypadku rozkładu C) W przypadku rozkładu C dodatkowo należy określić, po której stronie podpory ma znajdować się zbrojenie. Robobat

128 strona: 128 RCAD Żelbet wersja Podręcznik użytkownika W oknie dialogowym definiowane są wymiary (poza wartością otuliny i szerokością podpory) wysięgów zbrojenia poza lico podpory. Wybrana może być jedna lub więcej podpór. dla Rozkładu D Lista ikon znajdujących się w prawej części okna dialogowego jest taka sama jak dla rozkładu A. Linia komend: Kierunek rozkładu [Wskaż / 2Punkty] pierwsza krawędź druga krawędź położenie linii rozkładu (przy określaniu położenia opisu) gdzie: kierunek rozkładu: 2 punkty - po wskazaniu punktów zostanie utworzona linia łącząca te punkty, która jest równocześnie linią stałego rozkładu; pręty zostaną ułożone wachlarzowo pomiędzy dwoma krawędziami, które ta linia przecina wskaż - należy wskazać dwie krawędzie; po ich wybraniu zostaje narysowana linia łącząca środki tych krawędzi, która jest jednocześnie linią stałego rozstawu prętów. pierwsza, druga krawędź - linie ograniczające rozkład wachlarzowy położenie linii rozkładu - linia wymiarowa opisu rozkładu podaje rozstaw prętów z linii rozkładu. Poniżej przedstawiono elementy potrzebne do definicji rozkładu wachlarzowego dla przykładowego konturu wraz z wrysowanym rozkładem. Po naciśnięciu klawisza OK otwierane jest okno dialogowe Definicja/rozkład zbrojenia. UWAGA: Dla powierzchniowego rozkłady prętowego dostępna jest również tabela SZCZEGÓŁOWA: sumaryczne zestawienie zużycia stali zbrojeniowej z rozdziałem na poszczególne średnice prętów. UWAGA: Każdy z prętów zbrojeniowych powierzchniowego rozkładu prętowego może zostać wyrzucony poza obręb deskowania (opcja menu: RCBR / Zbrojenie wyrzucone lub ikona Zbrojenie wyrzucone ). Patrz również: Przykład definicji powierzchniowego rozkładu prętowego Robobat

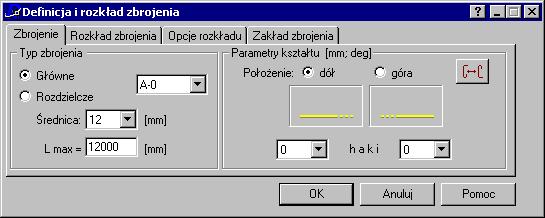

129 RCAD Żelbet wersja Podręcznik użytkownika strona: Definicja/rozkład zbrojenia Po naciśnięciu klawisza OK w oknie dialogowym Zbrojenie powierzchniowe - pręty na ekranie otwierane jest okno dialogowe, które składa się z czterech zakładek: Zbrojenie Rozkład zbrojenia Opcje rozkładu Zakład zbrojenia. Po zakończeniu definicji obszaru automatycznie proponowany jest kierunek rozkładu; kierunek może być modyfikowany (wybierając krawędź lub definiując dwa punkty). Rozkład zbrojenia zawsze jest prostopadły do kierunku rozkładu. Długość prętów w rozkładzie jest dopasowywana do kształtu konturu obszaru z zachowaniem warunku otuliny oraz ewentualnego występowania otworów. Rozkład automatycznie jest dzielony na sektory (w przypadku gdy kształt konturu jest dość skomplikowany). Zbrojenie w każdym z sektorów jest oddzielnie opisywane. Po zdefiniowaniu zbrojenia i ustaleniu jego rozkładu na zdefiniowanym obszarze na ekranie otwierane jest okno dialogowe Opis zbrojenia. Patrz również: Przykład definicji powierzchniowego rozkładu prętowego 16.3.Zbrojenie Po wybraniu zakładki Zbrojenie okno dialogowe Definicja/rozkład zbrojenia przyjmuje postać pokazaną na poniższym rysunku. W powyższym oknie dialogowym określone mogą zostać następujące parametry: w polu Typ zbrojenia wybór typu zbrojenia: zbrojenie główne lub rozdzielcze; w zależności od wyboru typu zbrojenia w polu edycyjnym (niedostępnym do edycji) prezentowana jest klasa wybranego zbrojenia wybrana w oknie dialogowym Preferencje zadania poniżej z rozwijalnej listy możliwy jest wybór średnicy zbrojenia; w polu Parametry kształtu definicja kształtu zbrojenia; opcja Położenie pozwala na umiejscowienie definiowanego zbrojenia w górnej lub dolnej części płyty naciśnięcie ikony powoduje zmianę orientacji zbrojenia niesymetrycznego pozwalając określić, po której stronie pręta (początek lub koniec) znajdują się wybrane typy zakończenia prętów wybrane mogą zostać również wymiary gabarytowe Robobat

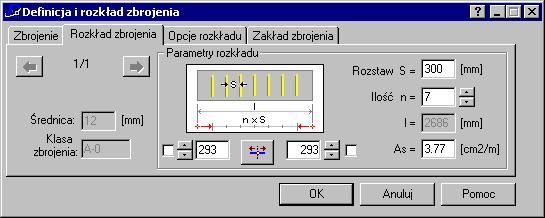

130 strona: 130 RCAD Żelbet wersja Podręcznik użytkownika w dolnej części okna dialogowego wybrana może zostać geometria zakończeń pręta (należy zwrócić tu uwagę, że zakończenia zawsze będą miały wymiary zdefiniowane w oknie dialogowym, natomiast długość środkowej części prętów może ulec zmianie podczas definiowania rozkładu); naciśnięcie ikony przedstawiającej typ zakończenia pręta powoduje otwarcie dodatkowego okna dialogowego Definicja kształtu, w którym wybrane może zostać odpowiednie zakończenie pręta; w powyższym oknie dialogowym mogą być podane wartości odpowiednich wymiarów zakończenia; na uwagę zasługuje fakt uzgodnienia zakończeń prętów typu góra - dół; ponadto zdefiniowane mogą zostać ewentualne zakończenia prętów hakami o określonym kącie Rozkład zbrojenia Po wybraniu zakładki Rozkład zbrojenia okno dialogowe Definicja/rozkład zbrojenia przyjmuje postać pokazaną na poniższym rysunku. Opcje znajdujące się w powyższym oknie dialogowym służą do definicji parametrów rozkładu zbrojenia. Odsunięcie rozkładanych prętów od linii rozkładu domyślnie przyjmowane jest jako otulina przejęta z kształtu pręta. Kierunek rozkładu jest równoległy do zdefiniowanej linii rozkładu. Definicja parametrów rozkładu możliwa jest poprzez: podanie wartości rozstawu zbrojenia (podstawowa wielkość na podstawie której wyznaczane są pozostałe wielkości) określenie wartości parametru n - odpowiada on ilości rozstawów zbrojenia (UWAGA: nie należy mylić tej wartości z ilością zbrojenia, która jest równa n+1) określenie powierzchni zbrojenia. Zmiana dowolnego z wymienionych parametrów powoduje aktualizację wartości pozostałych parametrów. Schematyczny rysunek umieszczony w oknie dialogowym ilustruje wymienione powyżej parametry. Opcje znajdujące się obok rysunku pozwalają na precyzyjne umiejscowienie rozkładu zbrojenia w danej strefie: dwa pola edycyjne pozwalają na określenie wartości odsunięcia skrajnego zbrojenia od granicy strefy; istnieje możliwość zablokowania wartości odsunięcia w każdej strefie - po zablokowaniu odsunięcia z jednej strony, wartość drugiego zostanie automatycznie dopasowana do podanej liczby prętów i wartości rozstawu; po zablokowaniu odsunięcia z obydwu stron, rozstaw będzie dopasowywany automatycznie do podanej liczby prętów klawisz znajdujący się pośrodku pól edycyjnych pozwala na centrowanie rozkładu. Robobat

131 RCAD Żelbet wersja Podręcznik użytkownika strona: Opcje rozkładu Po wybraniu zakładki Opcje rozkładu okno dialogowe Definicja/rozkład zbrojenia przyjmuje postać pokazaną na poniższym rysunku. Opcje znajdujące się na tej zakładce pozwalają na dokładniejszą definicję sposobu rozkładu zbrojenia; ustalany jest szyk obowiązujący dla całego rozkładu na powierzchni. W lewej części okna dialogowe znajdują się trzy ikony: - dla tego typu nie określane są żadne parametry: cała powierzchnia rozkładu pokryta jest równomiernie prętami - definicja rozkładu naprzemiennego: co drugi pręt ciągnięty jest całkowicie od krawędzi do krawędzi, natomiast pozostałe są kończone w odpowiedniej odległości od krawędzi; pręty środkowe są zawsze prętami prostymi; dwa pola edycyjne umożliwiają podanie długości prętów środkowych, a dodatkowa ikona znajdująca się pomiędzy polami edycyjnymi służy da zamiany szyku (patrz rysunek poniżej) - definicja rozkładu naprzemiennego: pręty mają taki sam kształt w rozkładzie z tą różnicą, że są względem siebie przesunięte; w przypadku występowania otworu (w strefie przy otworze) stosowanie tego typu rozkładu nie jest uzasadnione: stosowany jest wówczas równomierny rozkład. Szerokość podpory nie jest dostępną opcją; ma ona zastosowanie przy rozkładach nad podporami Zakład zbrojenia Po wybraniu zakładki Zakład zbrojenia okno dialogowe Definicja/rozkład zbrojenia przyjmuje postać pokazaną na poniższym rysunku. Robobat

132 strona: 132 RCAD Żelbet wersja Podręcznik użytkownika W trakcie rozkładu zbrojenia głównego może zaistnieć sytuacja, gdy zastosowane powinny zostać zakłady zbrojenia. Gdy długość zbrojenia przekroczy definiowaną wartość w preferencjach (np. 12 m), to opcje znajdujące się na tej zakładce pozwalają na definicję zakładów zbrojenia (połączenia prętów zbrojeniowych). Opcje znajdujące się na tej zakładce pozwalają użytkownikowi na: 1. decyzję, czy pręty mają być prętami z zakładami, czy bez zakładów 2. podanie parametrów prętów z zakładami. Jeżeli wybrana zostanie opcja Pręty bez zakładów, to podczas rozkładu zbrojenia nie będą stosowane zakłady zbrojenia. Pręty zostaną podzielone dopasowując je do obszaru rozkładu, ale bez uwzględnienia długości maksymalnej prętów (pojedyncze pręty w rozkładzie mogą być dłuższe niż Lmax) i bez zakładów. W tabeli zbrojenia znajdować się będzie informacja o całkowitej długości prętów w rozkładzie pomnożona przez mnożnik definiowany w oknie dialogowym Preferencje zadania (zakładka Opcje). Pręty LM są prętami przedstawianymi w tabeli w metrach bieżących jako całkowita suma wszystkich utworzonych w rozkładzie kawałków. Jeżeli wybrana zostanie opcja Pręty z zakładami, to podczas rozkładu zbrojenia tworzone będą zakłady zbrojenia. Na powyższej zakładce zdefiniowane mogą zostać następujące parametry zakładów prętów zbrojeniowych: długość zakładu (proponowana wartość jest wielokrotnością średnicy zbrojenia) wartość przesunięcia dla rozmieszczania mijankowego zakładów. Definicja położenia zakładów Z jest również możliwa ze zmianą położenia zakładu (odbicie lustrzane względem środka pręta). UWAGA: Zakłady zbrojenia nie dotyczą zbrojenia rozdzielczego Opis rozkładu zbrojenia Po zakończeniu definicji zbrojenia i ustaleniu jego rozkładu na zdefiniowanym obszarze otwierane jest okno dialogowe służące do definicji opisów zbrojenia i opisów rozstawu zbrojenia. Robobat

133 RCAD Żelbet wersja Podręcznik użytkownika strona: 133 Opcje znajdujące się w tym oknie dialogowym pozwalają na końcowy wybór opisu zbrojenia i jego rozkładu. Można tego dokonać poprzez wyłączenie aktywnych zmiennych inicjowanych na podstawie zdefiniowanej składni. W oknie dialogowym znajdują się następujące opcje: pole informujące o aktualnej pozycji zbrojenia; opcja Aktywna pozwala na uniknięcie podwójnego lub wielokrotnego naliczenia tego samego zbrojenia w trakcie tworzenia zestawienia w tej części okna dialogowego znajduje się również opcja Uwzględnij strefy; jeżeli ta opcja jest włączona, to poszczególne strefy rozkładu zbrojenia będą opisywane oddzielnie, natomiast przy wyłączonej opcji wszystkie strefy rozkładu zbrojenia są opisywane wspólnie ikony służące do definicji sposobu prezentacji rozkładu: - wszystkie elementy są prezentowane na rysunku rozkładu danego zbrojenia - tylko środkowy reprezentant rozkładu w danej strefie jest prezentowany (pozostałe elementy nie są widoczne) - tylko skrajne elementy rozkładu w danej strefie są prezentowane (pozostałe elementy nie są widoczne) - pozwala na graficzne wskazanie elementów rozkładu, które będą prezentowane pola: Dodatkowy opis na rysunku i Dodatkowy opis w tabeli umożliwiają dodanie dowolnego tekstu do opisu zbrojenia (poprzez wpisanie go z klawiatury); opis będzie przedstawiany odpowiednio na rysunkach (uwzględniany opisach prętów na rysunku) i w tabeli (uwzględniany tylko w tabeli zbrojenia); wpisany tekst będzie od tej pory pamiętany (na liście wyboru) i będzie można go wykorzystać później; można również wykorzystać tekst pobierany z biblioteki standardowych opisów. Opisy te przejmują styl tekstu opisu zbrojenia. Opis dodatkowy może być prezentowany na ekranie w kilku liniach; wykorzystywane są wtedy mechanizmy dostępne w programie AutoCAD. Dodatkowy opis wraz z linią odnoszącą i pastylką tworzą jeden obiekt. Istnieje możliwość edycji takiego obiektu (przesunięcie, obrót); aby tego dokonać, należy najpierw użyć opcji EXPLODE dostępnej w programie RCAD. Opis nadawany jest na zdefiniowany rozkład prętami zbrojeniowymi sektor po sektorze (sektor jest częścią konturu automatycznie rozpoznanym przez program o podobnym rozkładzie). UWAGA: Dla powierzchniowego rozkłady prętowego dostępna jest również tabela SZCZEGÓŁOWA: sumaryczne zestawienie zużycia stali zbrojeniowej z rozdziałem na poszczególne średnice prętów. UWAGA: Każdy z prętów zbrojeniowych powierzchniowego rozkładu prętowego może zostać wyrzucony poza obręb deskowania (opcja menu: RCBR / Zbrojenie wyrzucone lub ikona Zbrojenie wyrzucone ) Przykład definicji powierzchniowego rozkładu prętowego Aby zdefiniować powierzchniowy rozkład prętowy w pokazanej na poniższym rysunku płycie, należy przykładowo: Robobat

134 strona: 134 RCAD Żelbet wersja Podręcznik użytkownika w oknie dialogowym Zbrojenie powierzchniowe - pręty wybrać typ rozkładu (metoda A) - rozkład wewnątrz zdefiniowanego konturu zdefiniować wartości szerokości podpory (25 cm) i otuliny (5 cm) - przyjęte wartości będą takie same dla każdej krawędzi konturu nacisnąć ikonę Punkt wewnętrzny wskazać dowolny punkt znajdujący się wewnątrz konturu pokazanego na powyższym rysunku nacisnąć klawisz OK w oknie dialogowym Zbrojenie powierzchniowe - pręty w linii komend wybrać komendę 2Punkty i wskazać graficznie punkt 1 i 2 tak jak pokazano na powyższym rysunku nacisnąć klawisz Enter na ekranie pojawia się okno dialogowe Definicja i rozkład zbrojenia na zakładce Rozkład zbrojenia zmienić liczbę prętów w polu Ilość n (automatycznie przeliczane są pozostałe wartości) nacisnąć klawisz OK w oknie dialogowym Definicja i rozkład zbrojenia na ekranie pojawia się okno dialogowe Opisy zbrojenia nacisnąć klawisz OK w oknie dialogowym Opisy zbrojenia (przyjęcie domyślnych opisów zbrojenia) sektor po sektorze zdefiniować opisy rozkładu; wygenerowane zbrojenie pokazano na poniższym rysunku. Robobat

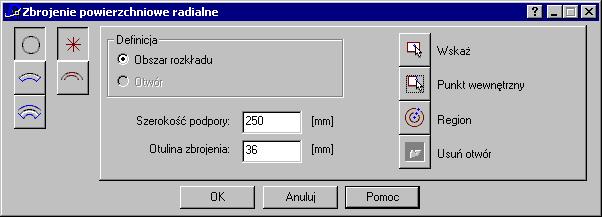

135 RCAD Żelbet wersja Podręcznik użytkownika strona: POWIERZCHNIOWY ROZKŁAD ZBROJENIA - PRĘTY (ZBROJENIE RADIALNE/BIEGUNOWE) Zbrojenie radialne - pręty Opcja umożliwia definicję rozkładu prętami zbrojeniowymi dla konturów płaskich (np. płyty żelbetowej) w kształcie koła lub wycinka koła. Opcja dostępna jest: z menu wybierając opcję RBCR / Zbrojenie radialne - pręty z paska narzędziowego naciskając ikonę z linii komend: RBCR_CREATE_RADIAL. Po wywołaniu opcji Zbrojenie radialne - pręty na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku. Rozkład pozwala na definicję dwóch typów prętów: rozkład radialny - prętów rozkładanych prostopadle do okręgu wzdłuż promieni z zadanym kątem rozkładu (pręty są rozstawione regularnie po obwodzie koła lub wycinku koła) rozkład biegunowy - pręty kołowe rozkładane równomiernie z zadanym rozstawem prostopadle do promienia. Okno dialogowe można podzielić na trzy zasadnicze części: W lewej części okna dialogowego znajdują się ikony określające typ rozkładu / typ obszaru: WYBÓR TYPU OBSZARU - obszar rozkładu powierzchniowego prętów (tylko i wyłącznie może to być obszar będący kołem, wycinkiem koła, pierścieniem lub wycinkiem pierścienia) - rozkład radialny lub biegunowy - obszar rozkładu powierzchniowego prętów nad podporą pośrednią (względem osi podpory) - rozkład radialny i biegunowy (UWAGA: tylko nad łukiem lub okręgiem może zostać zdefiniowany taki rozkład) - obszar rozkładu powierzchniowego prętów nad podporą skrajną (wzdłuż krawędzi podpory) - rozkład radialny i biegunowy (UWAGA: tylko nad łukiem lub okręgiem może zostać zdefiniowany taki rozkład) WYBÓR TYPU ROZKŁADU - rozkład powierzchniowy prętów wewnątrz zdefiniowanego obszaru (tylko i wyłącznie może to być obszar będący kołem, wycinkiem koła, pierścieniem lub wycinkiem pierścienia) - rozkład radialny - rozkład powierzchniowy prętów wewnątrz zdefiniowanego obszaru (tylko i wyłącznie może to być obszar będący kołem, wycinkiem koła, pierścieniem lub wycinkiem pierścienia) - rozkład biegunowy Robobat

136 strona: 136 RCAD Żelbet wersja Podręcznik użytkownika W środkowej części okna dialogowego znajdują się parametry niezbędne podczas definicji wybranego typu rozkładu zbrojenia: Rozkład radialny (wewnątrz konturu) W górnej części okna dialogowego znajdują się opcje do definicji obszaru rozkładu lub definicji otworu/otworów; dodatkowo dostępne są pola edycyjne umożliwiające podanie wartości szerokości podpór i otuliny zbrojenia. Na początku definicji konturu rozkładu zbrojenia opcja Otwór nie jest dostępna, a opcja Obszar rozkładu jest aktywna i wybrana. Po zakończeniu definicji konturu opcja Obszar rozkładu przestaje być aktywna, zaś opcja Otwór staje się aktywna i wybrana. Istnieje wtedy możliwość definicji obrysu otworu we wcześniej zdefiniowanym konturze; liczba otworów może być dowolna. Po wskazaniu punktu początkowego rozkładu pręty zbrojeniowe są rozkładane prostopadle do łuku o długości promienia pomniejszonej o dwie wartości otuliny (na początku i na końcu pręta). Jeżeli długość pręta nie przekracza dopuszczalnej maksymalnej długości pręta, to zostają narysowane pręty pojedyncze. Jeżeli jest dłuższa, to pręty zostają automatycznie podzielone na odcinki z zakładem prętów zbrojeniowych. Rozkład radialny (względem osi podpory) W środkowej części okna dialogowego znajdują się następujące opcje (pręty zbrojeniowe są rozkładane prostopadle do łuku): pole edycyjne służące do definicji szerokości podpory pola edycyjne pozwalające na definicję wartości wysięgu zbrojenia poza lico podpory (w obu kierunkach). Rozkład radialny (nad podporą skrajną) W środkowej części okna dialogowego znajdują się następujące opcje (pręty zbrojeniowe są rozkładane prostopadle do łuku): pole edycyjne umożliwiające podanie wartości otuliny zbrojenia pole edycyjne służące do definicji szerokości podpory pole edycyjne pozwalające na definicję wartości wysięgu zbrojenia poza lico podpory. Rozkład biegunowy (wewnątrz konturu) Pręty o kształcie kolistym są rozkładane równolegle do okręgu lub łuku z zadanym rozstawem. Rozkład prętów kolistych może mieć więcej niż jedną strefę. Pręty pierścieniowe w przypadku gdy ich długość przekracza dopuszczalną maksymalną długość pręta, to dzielone są na odcinki z uwzględnieniem zakładu. Podział na odcinki odbywa się wg następującej reguły: 1. liczba ilość prętów musi być taka, aby długość każdego z nich nie przekraczała dopuszczalnej maksymalnej długości pręta (z uwzględnieniem zakładu) 2. długość wszystkich prętów jest taka sama. Pręty pierścieniowe rozkładane są prostopadle do promienia obszaru rozkładu. Rozkład biegunowy (nad podporą) Pręty zbrojeniowe są rozkładane równolegle do okręgu lub łuku (nad podporą). W prawej części znajdują się ikony pozwalające na wybór trybu definicji graficznej rozkładu. Liczba ikon zależy od wybranego typu rozkładu powierzchniowego. Rozkład radialny i biegunowy (wewnątrz konturu) - Wskaż (bezpośrednie wybranie obszaru zdefiniowanego jako koło, wycinek koła, pierścień lub wycinek pierścienia) - Punkt wewnętrzny (wskazanie wewnętrznego punktu dla zamkniętego obszaru; wynikiem operacji jest wykrycie obrysu obszaru) - Region (definicja pierścienia o dwóch promieniach: wewnętrznym i zewnętrznym) - dla tego trybu możliwa jest definicja podpór o różnych szerokościach na krawędziach konturu - Usuń otwór (możliwość usunięcia wcześniej zdefiniowanego obrysu otworu; dostępne w trakcie modyfikacji zbrojenia w zdefiniowanym obszarze z otworem lub w trakcie definicji większej ilości otworów) Robobat

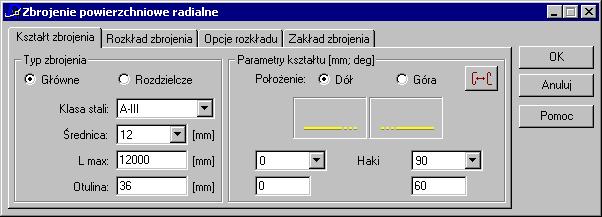

137 RCAD Żelbet wersja Podręcznik użytkownika strona: 137 Rozkład radialny (względem osi podpory i nad podporą skrajną) i biegunowy (nad podporą) - Wskaż (bezpośrednie wybranie jednej krawędzi konturu zdefiniowanego jako linia lub podpora) - Początek - Środek - Koniec (wskazanie trzech punktów charakterystycznych łuku: początku łuku, końca łuku i środka okręgu, do którego należy łuk) - 3 Punkty (wskazanie trzech punktów, które leżą na łuku) Po naciśnięciu klawisza OK otwierane jest okno dialogowe Definicja / rozkład zbrojenia - radialne Definicja/rozkład zbrojenia - radialne/biegunowe Po naciśnięciu klawisza OK w oknie dialogowym Zbrojenie powierzchniowe radialne na ekranie otwierane jest okno dialogowe, które składa się z następujących zakładek: Zbrojenie Rozkład zbrojenia Opcje rozkładu Zakłady zbrojenia. Po zdefiniowaniu zbrojenia i ustaleniu jego rozkładu na zdefiniowanym obszarze na ekranie otwierane jest okno dialogowe Opis zbrojenia (radialne) Zbrojenie Po wybraniu zakładki Zbrojenie okno dialogowe Definicja / rozkład zbrojenia - radialne przyjmuje postać pokazaną na poniższym rysunku. W powyższym oknie dialogowym określone mogą zostać następujące parametry: w polu Typ zbrojenia wybór typu zbrojenia: zbrojenie główne lub rozdzielcze; dla zbrojenia mogą być określone następujące parametry: klasa stali średnica prętów zbrojeniowych maksymalna długość pręta zbrojeniowego otulina zbrojenia; w polu Parametry kształtu definicja kształtu zbrojenia; opcja Położenie pozwala na umiejscowienie definiowanego zbrojenia w górnej lub dolnej części płyty naciśnięcie ikony powoduje zmianę orientacji zbrojenia niesymetrycznego pozwalając określić, po której stronie pręta (początek lub koniec) znajdują się wybrane typy zakończenia prętów w dolnej części okna dialogowego wybrana może zostać geometria zakończeń pręta (należy zwrócić tu uwagę, że zakończenia zawsze będą miały wymiary zdefiniowane w oknie dialogowym, natomiast długość środkowej części prętów może ulec zmianie podczas Robobat

138 strona: 138 RCAD Żelbet wersja Podręcznik użytkownika definiowania rozkładu); naciśnięcie ikony przedstawiającej typ zakończenia pręta powoduje otwarcie dodatkowego okna dialogowego Definicja kształtu, w którym wybrane może zostać odpowiednie zakończenie pręta; w powyższym oknie dialogowym mogą być podane wartości odpowiednich wymiarów zakończenia; na uwagę zasługuje fakt uzgodnienia zakończeń prętów typu góra - dół; ponadto zdefiniowane mogą zostać ewentualne zakończenia prętów hakami (podane muszą zostać następujące informacje: wartość kąta zagięcia oraz długość haka) Rozkład zbrojenia Po wybraniu zakładki Rozkład zbrojenia okno dialogowe Definicja / rozkład zbrojenia - radialne przyjmuje postać pokazaną na poniższym rysunku. Opcje znajdujące się w powyższym oknie dialogowym służą do definicji parametrów rozkładu zbrojenia. Odsunięcie rozkładanych prętów od linii rozkładu domyślnie przyjmowane jest jako otulina przejęta z kształtu pręta. W górnej części okna dialogowego znajduje się pole edycyjne Rozstaw minimalny służące do definicji rozstawu minimalnego dla prętów układanych wzdłuż promienia (domyślna wartość jest równa 50 mm). Rozstaw minimalny dotyczy odległości pomiędzy końcami prętów zbrojeniowych w rozkładzie znajdujących się bliżej środka okręgu/łuku i musi być większy lub równy od podanej wartości. Robobat

139 RCAD Żelbet wersja Podręcznik użytkownika strona: 139 Definicja parametrów rozkładu możliwa jest poprzez: podanie wartości kąta rozkładu (jest to kąt pomiędzy prętami w tworzonym rozkładzie) podanie wartości rozstawu zbrojenia (jest to odległość pomiędzy końcami prętów w rozkładzie liczona po łuku na obwodzie koła; jest to zawsze większy z rozstawów na obu końcach) określenie wartości parametru n - odpowiada on ilości rozstawów zbrojenia określenie powierzchni zbrojenia (podawana na obwodzie obszaru). Zmiana dowolnego z wymienionych parametrów powoduje aktualizację wartości pozostałych parametrów. Schematyczny rysunek umieszczony w oknie dialogowym ilustruje wymienione powyżej parametry. Opcje znajdujące się obok rysunku pozwalają na precyzyjne umiejscowienie rozkładu zbrojenia w danej strefie: dwa pola edycyjne pozwalają na określenie wartości odsunięcia skrajnego zbrojenia od granicy strefy; istnieje możliwość zablokowania wartości odsunięcia w każdej strefie - po zablokowaniu odsunięcia z jednej strony, wartość drugiego zostanie automatycznie dopasowana do podanej liczby prętów i wartości rozstawu; po zablokowaniu odsunięcia z obydwu stron, rozstaw będzie dopasowywany automatycznie do podanej liczby prętów - dla koła i pierścienia odsunięcia sumują się i tworzą rozstaw S pomiędzy pierwszym i ostatnim prętem w rozkładzie - dla wycinka koła lub pierścienia są to odległości skrajnych prętów od krawędzi prostych obszaru podawane na większym łuku obwodu obszaru klawisz znajdujący się pośrodku pól edycyjnych pozwala na centrowanie rozkładu Opcje rozkładu Po wybraniu zakładki Opcje rozkładu okno dialogowe Definicja / rozkład zbrojenia - radialne przyjmuje postać pokazaną na poniższym rysunku. Opcje znajdujące się na tej zakładce pozwalają na dokładniejszą definicję sposobu rozkładu zbrojenia; ustalany jest szyk obowiązujący dla całego rozkładu na powierzchni. W lewej części okna dialogowe znajdują się trzy ikony: - dla tego typu nie określane są żadne parametry: cała powierzchnia rozkładu pokryta jest równomiernie prętami - definicja rozkładu naprzemiennego: co drugi pręt ciągnięty jest całkowicie od krawędzi do krawędzi, natomiast pozostałe są kończone w odpowiedniej odległości od krawędzi; pręty środkowe są zawsze prętami prostymi; dwa pola edycyjne umożliwiają podanie długości prętów środkowych, a dodatkowa ikona znajdująca się pomiędzy polami edycyjnymi służy da zamiany szyku - definicja rozkładu naprzemiennego: pręty mają taki sam kształt w rozkładzie z tą różnicą, że są względem siebie przesunięte; w przypadku występowania otworu (w strefie przy otworze) stosowanie tego typu rozkładu nie jest uzasadnione: stosowany jest wówczas równomierny rozkład. Robobat

140 strona: 140 RCAD Żelbet wersja Podręcznik użytkownika Szerokość podpory nie jest dostępną opcją; ma ona zastosowanie przy rozkładach nad podporami. W przypadku definicji rozkładu biegunowego (pręty kołowe) dostępne są dwa sposoby podziału prętów (rozkładu zakładów prętów w rozkładzie biegunowym): 1. podział równomierny (patrz rysunek poniżej) Robobat

141 RCAD Żelbet wersja Podręcznik użytkownika strona: podział wg długości maksymalnej pręta (patrz rysunek poniżej). Każdy pręt w rozkładzie biegunowym jest dzielony osobno wg reguły: pręt długości maksymalnej + pręt długości maksymalnej + reszta wynikająca z pozostałej długości pręta z rozkładzie. Podział każdego pręta w rozkładzie biegunowym rozpoczyna się w tym samym miejscu Zakłady zbrojenia Po wybraniu zakładki Zakłady zbrojenia okno dialogowe Definicja / rozkład zbrojenia - radialne przyjmuje postać pokazaną na poniższym rysunku. Robobat

142 strona: 142 RCAD Żelbet wersja Podręcznik użytkownika W trakcie rozkładu zbrojenia głównego może zaistnieć sytuacja, gdy zastosowane powinny zostać zakłady zbrojenia. Gdy długość zbrojenia przekroczy definiowaną wartość w preferencjach (np. 12 m), to opcje znajdujące się na tej zakładce pozwalają na definicję zakładów zbrojenia (połączenia prętów zbrojeniowych). Opcje znajdujące się na tej zakładce pozwalają użytkownikowi na: 1. decyzję, czy pręty mają być prętami z zakładami, czy bez zakładów 2. podanie parametrów prętów z zakładami. Jeżeli wybrana zostanie opcja Pręty bez zakładów, to podczas rozkładu zbrojenia nie będą stosowane zakłady zbrojenia. Pręty zostaną podzielone w taki sposób, aby zostały dopasowane do obszaru rozkładu, ale bez uwzględnienia długości maksymalnej prętów (pojedyncze pręty w rozkładzie mogą być dłuższe niż Lmax) i bez zakładów. W tabeli zbrojenia znajduje się informacja o całkowitej długości prętów w rozkładzie pomnożona przez mnożnik definiowany w oknie dialogowym Preferencje zadania (zakładka Opcje). Jeżeli wybrana zostanie opcja Pręty z zakładami, to podczas rozkładu zbrojenia tworzone będą zakłady zbrojenia. Na powyższej zakładce zdefiniowane mogą zostać następujące parametry zakładów prętów zbrojeniowych: długość zakładu (proponowana wartość jest wielokrotnością średnicy zbrojenia) wartość przesunięcia dla rozmieszczania mijankowego zakładów. Definicja położenia zakładów Z jest również możliwa ze zmianą położenia zakładu (odbicie lustrzane względem środka pręta). UWAGA: Zakłady zbrojenia nie dotyczą zbrojenia rozdzielczego Opisy zbrojenia - radialne/biegunowe Po zakończeniu definicji rozkładu oraz jego parametrów otwierane jest okno dialogowe służące do definicji opisów zbrojenia i opisów rozstawu zbrojenia. Rozkłady radialne Opis rozkładu radialnego jest zawsze linią łukową podającą rozstaw kątowy lub liniowy pomiędzy końcami prętów. Linia wymiarowa może być pełna (opisuje rozkład na całym jego obwodzie) lub częściowa (opisuje wskazane pręty na części obszaru i zawiera na końcach strzałki wskazujące jej kontynuację po obwodzie). Składnia opisu prętów radialnych zawiera dodatkową zmienną (%deg) opisującą rozstaw kątowy pomiędzy prętami. Rozkłady biegunowe Rozkłady biegunowe są tworzone z podziałem na strefy. Opis prętów w rozkładzie jest linią wymiarową (prostą). Opcje znajdujące się w tym oknie dialogowym pozwalają na końcowy wybór opisu zbrojenia i jego rozkładu. Można tego dokonać poprzez wyłączenie aktywnych zmiennych inicjowanych na podstawie zdefiniowanej składni. Robobat

143 RCAD Żelbet wersja Podręcznik użytkownika strona: 143 W oknie dialogowym znajdują się następujące opcje: pole informujące o aktualnej pozycji zbrojenia; opcja Aktywna pozwala na uniknięcie podwójnego lub wielokrotnego naliczenia tego samego zbrojenia w trakcie tworzenia zestawienia ikony służące do definicji sposobu prezentacji rozkładu: - wszystkie elementy są prezentowane na rysunku rozkładu danego zbrojenia - tylko środkowy reprezentant rozkładu w danej strefie jest prezentowany (pozostałe elementy nie są widoczne) - tylko skrajne elementy rozkładu w danej strefie są prezentowane (pozostałe elementy nie są widoczne) - pozwala na graficzne wskazanie elementów rozkładu, które będą prezentowane pola: Dodatkowy opis umożliwia dodanie dowolnego tekstu do opisu zbrojenia (poprzez wpisanie go z klawiatury); wpisany tekst będzie od tej pory pamiętany (na liście wyboru) i będzie można go wykorzystać później; można również wykorzystać tekst pobierany z biblioteki standardowych opisów. Opisy te przejmują styl tekstu opisu zbrojenia. Opis dodatkowy może być prezentowany na ekranie w kilku liniach; wykorzystywane są wtedy mechanizmy dostępne w programie AutoCAD. Dodatkowy opis wraz z linią odnoszącą i pastylką tworzą jeden obiekt. Istnieje możliwość edycji takiego obiektu (przesunięcie, obrót); aby tego dokonać, należy najpierw użyć opcji EXPLODE dostępnej w programie RCAD. Opis nadawany jest na zdefiniowany rozkład prętami zbrojeniowymi sektor po sektorze (sektor jest częścią konturu automatycznie rozpoznanym przez program o podobnym rozkładzie). 18. PROFILE STALOWE 18.1.Profile stalowe Opcja umożliwia definicję pręta stalowego o wybranym profilu. Opcja dostępna jest: z menu wybierając opcję RBCR / Definicja - profile stalowe / Profile stalowe z paska narzędziowego naciskając ikonę z linii komend: RBCR_CREATE_STEEL_VIEW. Po wywołaniu opcji Profile stalowe na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku. Okno dialogowe Profile stalowe można podzielić na trzy części: w lewej części okna dialogowego zdefiniowane mogą zostać podstawowe informacje dotyczące przekroju definiowanego pręta stalowego: z listy Typ profilu wybrany może zostać typ profilu stalowego (na liście proponowany jest ostatnio zdefiniowany profil pręta stalowego); naciśnięcie klawisza ( ) powoduje otwarcie okna dialogowego Lista profili, w którym do listy dostępnych profili dodane mogą zostać profile z baz Robobat

144 strona: 144 RCAD Żelbet wersja Podręcznik użytkownika dostępnych w programie (baza profili, z której wybierane będą profile, może zostać ustawiona w oknie dialogowym Preferencje zadania) z listy Materiał wybrany może zostać typ materiału przypisanego definiowanemu profilowi stalowemu (lista materiałów może zostać zdefiniowana w oknie dialogowym Preferencje zadania) w polu Oś wstawienia określona może zostać oś definicji profilu stalowego środkowa górna dolna możliwa jest również definicja offsetu (przesunięcia) punktu wstawieniaprofilu staloweo; offset oznacza przesunięcie środka profilu w stosunku do osi wstawiania; wartość przesunięcia może być dodatnia (przesunięcie w górę) lub ujemna (przesunięcie w dół) z listy Obrót można wybrać kąt obrotu przekroju poprzecznego profilu stalowego; dostępne są następujące typowe wartości kąta obrotu: 0, 90, 180 i 270 stopni w środkowej części okna dialogowego znajduje się pole graficzne przedstawiające wybrany profil stalowy w prawej części okna dialogowego znajduje się ikona umożliwiająca definicję profilu stalowego: - przy pomocy 2 punktów (początku i końca profilu stalowego) Okno dialogowe jest otwierane z ostatnio definiowanymi parametrami profilu pręta. Patrz również: Opis profilu stalowego Operacje wykonywane na profilach stalowych 18.2.Opis profilu stalowego Po zakończeniu definicji profilu stalowego możliwe jest dokonanie opisu profilu stalowego poprzez: wybranie z menu opcji RBCR / Definicja - profile stalowe / Profile stalowe - opis naciśnięcie ikony. Robobat

145 RCAD Żelbet wersja Podręcznik użytkownika strona: 145 Opcje znajdujące się w tym oknie dialogowym pozwalają na wybór opisu zbrojenia. Można tego dokonać poprzez wyłączenie aktywnych zmiennych inicjowanych na podstawie zdefiniowanej składni (np. typ profilu, długość profilu, klasa stali). Pole Pozycja pozwala na podanie numeru opisywanego elementu. Włączenie opcji Aktywna powoduje, że opisywany profil ma być uwzględniony w zestawieniu. Oznacza to, że pierwszy raz opisywany profil domyślnie będzie miało opcję włączoną. W przypadku dwukrotnego opisu tego samego profilu opcja zostanie samoczynnie dezaktywowana. Zapobiega się w ten sposób (przy dwukrotnym opisie tego samego profilu) dublowaniu profili stalowych w zestawieniu (tabeli). Pole Dodatkowy opis na rysunku umożliwia dodanie dowolnego tekstu do opisu profilu stalowego (poprzez wpisanie go z klawiatury); opis będzie przedstawiany odpowiednio na rysunkach (uwzględniany opisach profilu na rysunku); wpisany tekst będzie od tej pory pamiętany (na liście wyboru) i będzie można go wykorzystać później. Styl opisu profilu stalowego może zostać wybrany z listy wyboru Styl; lista zawiera wszystkie zdefiniowane style opisu dla profili stalowych (jako pierwszy na liście wyboru przedstawiany jest domyślny styl opisu wybrany w oknie dialogowym Opis kształtu zbrojenia); zanim opis profili stalowych zostanie wstawiony na rysunek, można zmienić parametry stylu opisu; po naciśnięciu klawisza Szczegóły... otwierane jest okno dialogowe Opis zbrojenia, w którym dokonane mogą zostać poprawki w stylu do opisu profili stalowych Operacje wykonywane na profilach stalowych Dla zdefiniowanych profili stalowych można dokonać następujących operacji: 1. wykonanie przekroju przez wskazany profil stalowy Aby utworzyć przekrój przez profil stalowy, należy: - wskazać początkowy i końcowy punkt przecięcia - określić głębokość / kierunek przekroju - wskazać położenie rysunku z przekrojem profilu stalowego. 2. docięcie profilu stalowego do zdefiniowanej linii Robobat

146 strona: 146 RCAD Żelbet wersja Podręcznik użytkownika Docięcie profilu jest możliwe poprzez podanie położenia dwóch punktów definiujących linię. Dodatkowo wskazywany jest jeszcze kierunek (punkt po jednej stronie linii cięcia); określa on część obiektu, która zostaje odcięta. 19. ZARZĄDZANIE ELEMENTAMI 19.1.Zarządzanie elementami Opcja ta umożliwia tworzenie tabeli zbrojenia (tabela Pręty - zestawienie elementów) zawierającej podział prętów zbrojeniowych na elementy konstrukcyjne typu belka, słup, stopa itd. Opcja dostępna jest: z menu wybierając komendę RBCR / Narzędzia / Utwórz element po naciśnięciu ikony z linii komend: RBCR_CREATE_ELEMENT. Opcja jest wygodnym narzędziem do grupowania prętów zbrojeniowych w elementy (grupy), które mogą być tworzone na podane poniżej sposoby - w programie AutoCAD lub przy pomocy makr do generacji deskowań elementów konstrukcji żelbetowych utworzone zostaną obrysy elementów konstrukcyjnych, w które wrysowane zostanie zbrojenie; następnie przy pomocy komendy Utwórz element przypisane zostaną pręty zbrojeniowe do odpowiednich elementów - w programie AutoCAD lub przy pomocy makr do generacji deskowań elementów konstrukcji żelbetowych utworzone zostaną obrysy elementów konstrukcyjnych; następnie przy pomocy komendy Utwórz element zdefiniowane zostaną puste elementy, a dopiero na zakończenie wrysowane zostaną pręty, które należy dodać do elementu - przy pomocy makr do generacji zbrojenia elementów konstrukcji żelbetowych utworzone zostaną obrysy elementów konstrukcyjnych wraz z ich zbrojeniem; pręty zbrojeniowe zostaną automatycznie przypisane do odpowiednich elementów. Po uruchomieniu opcji na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku. Opcje znajdujące się w polu Grupa elementów pozwalają na definicję hierarchii; podczas tworzenia hierarchii obowiązują następujące zasady: - poziom jest w hierarchii składnikiem nadrzędnym wobec grupy - w poziomie możliwa jest definicja kilku różnych grup - każda grupa może zawierać wiele elementów. Aby zdefiniować poziom / grupę, należy: włączyć opcję Poziom / Grupa (pojawia się symbol ) wpisać nazwę poziomu i grupy w odpowiednim polu nacisnąć klawisz Dodaj znajdujący się w lewej części okna dialogowego. Robobat

147 RCAD Żelbet wersja Podręcznik użytkownika strona: 147 Zdefiniowane poziomy / grupy można usuwać z list dostępnych poziomów / grup. Aby usunąć grupę, należy wybrać nazwę grupy, ustawić kursor myszki w polu Grupa i nacisnąć klawisz Usuń. W środkowej części okna dialogowego, w polu Lista elementów, znajdują się opcje pozwalające na tworzenie elementów w wybranej grupie (i poziomie). Po wybraniu z list rozwijalnych nazwy poziomu i grupy, w których tworzony będzie element oraz naciśnięciu klawisza Dodaj, na ekranie pojawia się oko dialogowe Nowy element. W powyższym oknie dialogowym należy podać nazwę elementu oraz liczbę takich elementów (wielokrotność elementu); po naciśnięciu klawisza OK należy wskazać na rysunku obiekty, które mają należeć do tworzonego elementu; selekcja może obejmować kontury (np. belki wraz z osiami, symbolami przekroju, oznaczeniem poziomu) oraz pręty zbrojeniowe. Jeżeli pręty zbrojeniowe nie zostały jeszcze narysowane w deskowaniu, to zdefiniowany element obejmie tylko części deskowania. Wybrane pręty zbrojeniowe wraz ze zdefiniowanymi w opisany powyżej sposób elementami będą prezentowane w oknie dialogowym Zarządzanie elementami (wybrane zbrojenie zostanie wpisane w prawej części okna dialogowego w polu Lista pozycji w elemencie); nazwy utworzonych elementów zostaną automatycznie dopisane do drzewka hierarchii znajdującego się w oknie dialogowym Inspektor obiektów na zakładce Model. Jeżeli w trakcie tworzenia elementu wybrane zostaną kontury i pręty zbrojeniowe, to pręty zbrojeniowe zostaną wpisane w pole Lista pozycji w elemencie w oknie dialogowym Zarządzanie elementami. Pole Lista pozycji w elemencie służy do wyświetlenia prętów zbrojeniowych znajdujących się w elemencie. Jeżeli element zawiera zarówno pręty zbrojeniowe, jak i siatki zbrojeniowe, to pręty wyświetlane są na początku listy, a siatki po prezentacji prętów zbrojeniowych (UWAGA: dla siatek zamiast średnicy prezentowany jest typ siatki). W polu Lista pozycji w elemencie znajdują się dwa klawisze: - Dodaj - pozwala na dodanie pręta zbrojeniowego / siatki zbrojeniowej do wybranego elementu - Usuń - pozwala na usunięcie wskazanego na liście pręta zbrojeniowego (lub siatki) z elementu. 20. MODYFIKACJA ZBROJENIA 20.1.Zbrojenie podłużne (w widoku) - modyfikacja Opcja umożliwia modyfikację prętów zbrojeniowych (zbrojenia podłużnego) w przekroju podłużnym elementu konstrukcji żelbetowej. Opcja dostępna jest: z menu wybierając opcję RBCR / Modyfikacja / Zbrojenia z paska narzędziowego naciskając ikonę z linii komend: RBCR_MOD_REINF. Po wywołaniu opcji i wybraniu zbrojenia podłużnego na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku. Robobat

148 strona: 148 RCAD Żelbet wersja Podręcznik użytkownika Następujące parametry pręta zbrojeniowego (zbrojenie podłużne) mogą być modyfikowane: średnica pręta (w polu edycyjnym prezentowana jest aktualna średnica pręta zbrojeniowego) otulina prętów zbrojeniowych (w polu edycyjnym prezentowana jest aktualna otulina pręta zbrojeniowego) klasa zbrojenia (z listy wyboru wyselekcjonowana jest aktualna klasa stali) parametry kształtu tzn. parametry zakotwienia końców zbrojenia: kąt haka oraz długość haka Zbrojenie poprzeczne (w przekroju) - modyfikacja Opcja umożliwia modyfikację prętów zbrojeniowych (zbrojenia poprzecznego) w przekroju poprzecznym elementu konstrukcji żelbetowej. Opcja dostępna jest: z menu wybierając opcję RBCR / Modyfikacja / Zbrojenia z paska narzędziowego naciskając ikonę z linii komend: RBCR_MOD_REINF. Po wywołaniu opcji i wybraniu zbrojenia poprzecznego na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku. Następujące parametry pręta zbrojeniowego (zbrojenie poprzeczne) mogą być modyfikowane: średnica pręta (w polu edycyjnym prezentowana jest aktualna średnica pręta zbrojeniowego) otulina prętów zbrojeniowych (w polu edycyjnym prezentowana jest aktualna otulina pręta zbrojeniowego) klasa zbrojenia (z listy wyboru wyselekcjonowana jest aktualna klasa stali) parametry kształtu tzn. parametry zakotwienia końców zbrojenia: kąt haka oraz długość haka. Robobat

149 RCAD Żelbet wersja Podręcznik użytkownika strona: Zbrojenie specjalne - modyfikacja Opcja umożliwia modyfikację prętów zbrojeniowych (zbrojenia specjalnego) w elemencie konstrukcji żelbetowej. Opcja dostępna jest: z menu wybierając opcję RBCR / Modyfikacja / Zbrojenia z paska narzędziowego naciskając ikonę z linii komend: RBCR_MOD_REINF. Po wywołaniu opcji i wybraniu zbrojenia specjalnego na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku. Następujące parametry pręta zbrojeniowego (zbrojenie specjalne) mogą być modyfikowane: średnica pręta (w polu edycyjnym prezentowana jest aktualna średnica pręta zbrojeniowego) otulina prętów zbrojeniowych (w polu edycyjnym prezentowana jest aktualna otulina pręta zbrojeniowego) klasa zbrojenia (z listy wyboru wyselekcjonowana jest aktualna klasa stali) parametry kształtu zależne od wybranego typu zbrojenia specjalnego Zakłady pręta Opcja umożliwia definicję / modyfikację zakładów prętów zbrojeniowych w przypadku, gdy długość pręta przekracza długość pręta zdefiniowaną w bazie danych. Po zdefiniowaniu pręta o długości przekraczającej wartość maksymalnej długości pręta i zatwierdzeniu informacji o podziale pręta zbrojeniowego, na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku. Robobat

150 strona: 150 RCAD Żelbet wersja Podręcznik użytkownika W lewej części okna dialogowego znajdują się następujące ikony określające sposób definicji zakładu pręta: - definicja ręczna (definicja jest przeprowadzana w tabeli znajdującej się w dolnej części okna dialogowego poprzez podanie długości kolejnych segmentów pręta L1, L2,... oraz długości zakładów S1, S2, itd.) - podział pręta dokonywany jest od zewnątrz - podział pręta dokonywany jest od wewnątrz - długości wszystkich prętów są równe - długości pierwszego i ostatniego pręta są takie same. W górnej części okna dialogowego podawane są informacje dotyczące dzielonego pręta: liczba podziałów pręta (wartość ta może być zmieniana w oknie dialogowym - wartość dostępna tylko dla wszystkich odcinków równych i podziału ręcznego) średnica pręta i klasa stali (obie te wartości nie mogą być zmieniane w tym oknie dialogowym). Poniżej prezentowane są następujące informacje: długość całkowita pręta (uwzględniającą zakłady pręta - jest to suma wszystkich segmentów pręta wraz z zakładami) jeżeli włączona jest opcja Jednakowa długość zakładu, to wszystkie zakłady pręta będą miały taką samą długość; długość zakładu może zostać podana poprzez podanie wartości długości zakładu lub jako mnożnik średnicy pręta. W dolnej części okna dialogowego znajduje się tabela prezentująca dokonany podział pręta na kolejne segmenty: - L1, L2, L3 itd. oznaczają długości kolejnych segmentów pręta - S1, S2, S3 itd. oznaczają długości kolejnych zakładów pręta Zakłady siatki zbrojeniowej Opcja umożliwia definicję / modyfikację zakładów siatek zbrojeniowych definiowanych w przekroju w przypadku, gdy długość siatki przekracza długość siatki zdefiniowaną w bazie danych. Po zdefiniowaniu siatki o długości przekraczającej wartość maksymalnej długości siatki i zatwierdzeniu informacji o podziale siatki zbrojeniowej, na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku. W lewej części okna dialogowego znajdują się następujące ikony określające sposób definicji zakładu siatki zbrojeniowej: Robobat

151 RCAD Żelbet wersja Podręcznik użytkownika strona: definicja ręczna (definicja jest przeprowadzana w tabeli znajdującej się w dolnej części okna dialogowego poprzez podanie długości kolejnych segmentów siatki L1, L2,... oraz długości zakładów S1, S2, itd.) - podział siatki dokonywany jest od zewnątrz - podział siatki dokonywany jest od wewnątrz - długości wszystkich siatek są równe - długości pierwszej i ostatniej siatki są takie same. W górnej części okna dialogowego podawane są informacje dotyczące dzielonej siatki zbrojeniowej: liczba podziałów siatki (wartość ta może być zmieniana w oknie dialogowym - wartość dostępna tylko dla wszystkich odcinków równych i podziału ręcznego) typ siatki - nie może być zmieniany w tym oknie dialogowym. Poniżej prezentowane są następujące informacje: długość całkowita siatki (uwzględniającą zakłady siatki - jest to suma wszystkich segmentów siatki wraz z zakładami) jeżeli włączona jest opcja Jednakowa długość zakładu, to wszystkie zakłady siatki będą miały taką samą długość; długość zakładu może zostać podana poprzez podanie wartości długości zakładu lub jako mnożnik średnicy siatki. W dolnej części okna dialogowego znajduje się tabela prezentująca dokonany podział siatki na kolejne segmenty: - L1, L2, L3 itd. oznaczają długości kolejnych segmentów siatki - S1, S2, S3 itd. oznaczają długości kolejnych zakładów siatki Modyfikacja parametrów graficznych zbrojenia Opcja umożliwia modyfikację parametrów graficznych prętów zbrojeniowych. Opcja dostępna jest: z menu wybierając opcję RBCR / Modyfikacja / Parametry graficzne zbrojenia z paska narzędziowego naciskając ikonę z linii komend: RBCR_MOD_PROP. Po wybraniu opcji pozwalającej na zmianę parametrów graficznych zbrojenia na ekranie pojawia się okno dialogowe, w którym dostępne są opcje umożliwiające modyfikację wybranego typu zbrojenia. Wygląd okna dialogowego zależy od typu wybranego zbrojenia: pręty zbrojeniowe siatki zbrojeniowe. Wybór rodzaju zbrojenia prętowego (np. zbrojenie w przekroju strzemionami lub rozkład zbrojenia) powoduje, że w oknie dialogowym Modyfikacja parametrów graficznych dostępne są tylko te opcje, które umożliwiają zmianę parametrów wybranego rodzaju zbrojenia Modyfikacja parametrów graficznych zbrojenia (pręty) Po wywołaniu opcji Modyfikacja parametrów graficznych i wybraniu zbrojenia prętami na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku. Robobat

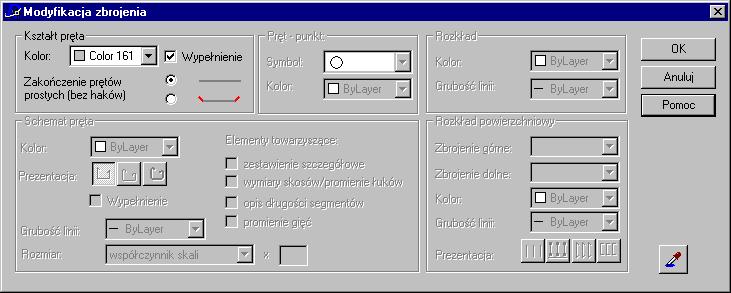

152 strona: 152 RCAD Żelbet wersja Podręcznik użytkownika UWAGA: Wybór rodzaju zbrojenia prętowego (np. zbrojenie w przekroju strzemionami lub rozkład zbrojenia) powoduje, że w oknie dialogowym Modyfikacja parametrów graficznych dostępne są tylko te opcje, które umożliwiają zmianę parametrów wybranego rodzaju zbrojenia. Następujące opcje znajdujące się w polu Kształt pręta mogą być modyfikowane: Kolor - wybór koloru, którym będzie rysowane zbrojenie; grubość prętów zbrojeniowych rysowana będzie zawsze proporcjonalnie do ich średnicy włączenie opcji Wypełnienie powoduje, że rysowany kontur pręta zbrojeniowego będzie całkowicie wypełniony wybranym kolorem. Opcja Zakończenie prętów prostych umożliwia ustawienie sposobu prezentacji zakończeń prętów na rysunku; opcja dotyczy tylko prętów prostych bez haków. Poniżej prezentowane są kształty prętów zbrojeniowych: - kontur rysowany z wypełnieniem - kontur rysowany bez wypełnienia Opcje w polu Pręt - punkt pozwalają na zmianę typu prezentacji pręta zbrojeniowego w przekroju. Rozwijalna lista zawiera następujące symbole służące do oznaczeń prętów w przekroju: Dodatkowo możliwy jest wybór koloru dla wskazanego symbolu. Opcje znajdujące się w polu Rozkład dotyczą rozkładu istniejącego (już zdefiniowanego kształtu) zbrojenia. Możliwa jest zmiana koloru, jakim ma być prezentowane zbrojenie w rozkładzie oraz grubości linii. Opcje znajdujące się w polu Schemat pręta dotyczą zbrojenia wyrzuconego poza obrys deskowania. Robobat

153 RCAD Żelbet wersja Podręcznik użytkownika strona: 153 Zmienione mogą zostać: kolor i grubości linii, którymi rysowane będzie zbrojenie. Trzy klawisze pozwalają na określenie sposobu prezentacji zbrojenia: pierwszy z nich odpowiada za zgrubną (schematyczną) reprezentację zbrojenia - w postaci linii łamanej drugi prezentuje zbrojenie wraz z krzywiznami gięć trzeci prezentuje zbrojenie o rzeczywistej średnicy w rzeczywistych wymiarach. Jeżeli wybrana jest trzecia opcja, to dostępna jest również opcja Wypełnienie, której włączenie daje możliwość wypełnienia rysowanego kształtu pręta zbrojeniowego. W przypadku prezentacji zgrubnej oraz z krzywiznami zagięć dostępna jest lista wyboru grubości linii. W tym polu znajdują się również Elementy towarzyszące; jest to lista elementów, jakie zostaną dołączone do pręta wyrzuconego poza obrys deskowania: zestawienie szczegółowe - w przypadku pręta (wyrzuconego poza obrys), którego długość jest liniowo zmienna (powstała w wyniku rozkładu liniowo zmiennego), pojawia się tabela zawierająca szczegółowy wykaz zawierający opis każdego pręta z osobna; w przypadku pręta o stałej długości pojawi się tabela z jedną linią, w której znajduje się opis jego wymiarów wymiary skosów - linie wymiarowe (poziome i pionowe) opisujące ukośne segmenty zbrojenia opis długości segmentów - wymiary określające długość gabarytową każdego segmentu pręta promienie gięcia - w niektórych przypadkach potrzebna jest informacja o wielkości promieni trzpieni rolkowych formujących zagięcia. Opcje znajdujące się na rozwijalnej liście Rozmiar służą do określenia rozmiaru schematu zbrojenia. Dostępne są następujące rozmiary: 1 : 1 - oznacza, że wielkość schematu jest równa wielkości zbrojenia w deskowaniu elementu definiowany indywidualnie - po wybraniu tej opcji użytkownik musi wskazać (graficznie) obszar, w którym ma się zawierać schemat pręta współczynnik skali - po wybraniu tej opcji pojawia się pole edycyjne, w którym określony może zostać współczynnik skali, który będzie zmniejszał lub zwiększał schemat w stosunku do rzeczywistych rozmiarów pręta umieszczonej w deskowaniu; przykładowo wpisanie wartości współczynnika równej 0.5 powoduje, że rysunek jest 2 razy mniejszy, a wpisanie wartości 2 oznacza powiększenie rysunku dwa razy. W polu Rozkład powierzchniowy można: zmienić styl linii, jakim będzie rysowane zbrojenie górne / dolne zmienić kolor oraz grubość linii dla zbrojenia w rozkładzie ustalić (opcja Prezentacja), w jaki sposób będzie prezentowane zbrojenie (istotne w przypadku prętów zakończonych hakami) Modyfikacja parametrów graficznych zbrojenia (siatki) Po wywołaniu opcji Modyfikacja parametrów graficznych i wybraniu zbrojenia siatkami zbrojeniowymi na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku. Robobat

154 strona: 154 RCAD Żelbet wersja Podręcznik użytkownika W polu Rozkład siatek można: zmienić styl linii, jakim będzie rysowane zbrojenie górne / dolne zmienić kolor oraz grubość linii dla zbrojenia w rozkładzie. Pozostałe opcje nie są dostępne w obecnej wersji programu Siatki w przekroju - kształt siatki - modyfikacja Opcja umożliwia modyfikację siatek zbrojeniowych w przekroju poprzecznym elementu konstrukcji żelbetowej. Opcja dostępna jest: z menu wybierając opcję RBCR / Modyfikacja / Zbrojenia z paska narzędziowego naciskając ikonę z linii komend: RBCR_MOD_REINF. Po wywołaniu opcji i wybraniu siatki zbrojeniowej w przekroju na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku. Następujące parametry siatki zbrojeniowej w przekroju mogą być modyfikowane: typ siatki (w polu edycyjnym prezentowany jest aktualny typ siatki) otulinę siatki zbrojeniowej (w polu edycyjnym prezentowana jest aktualna otulina siatki zbrojeniowej) klasę stali zbrojeniowej (z listy wyboru wyselekcjonowana jest aktualna klasa stali) zaginaną krawędź siatki zbrojeniowej (należy wybrać krótszy lub dłuższy bok siatki) w polu Parametry kształtu parametry zakończenia siatki hakami tj. kąt haka oraz długość hala. Robobat

155 RCAD Żelbet wersja Podręcznik użytkownika strona: Przykład modyfikacji zbrojenia Modyfikacja zbrojenia pokazana zostanie na przykładzie zmian w parametrach zbrojenia wygenerowanego dla stopy fundamentowej przy pomocy makra Stopa fundamentowa. Aby zdefiniować zbrojenie stopy fundamentowej, należy: wybrać komendę menu: RBCR / Zbrojenie konstrukcji typowych / Stopa fundamentowa lub nacisnąć ikonę w oknie dialogowym Stopa fundamentowa - GEOMETRIA podać następujące parametry: nazwa elementu: stopa S1 Ilość elementów = 1 Kształt fundamentu - 1 stopa prostokątna Kształt słupa - 1 słup o przekroju prostokątnym przyjąć wymiary słupa, stopy fundamentowej i trzonu słupa tak jak pokazano na poniższym rysunku nacisnąć klawisz Dalej >; powoduje to przejście na zakładkę Stopa fundamentowa - ZBROJENIE wyłączyć opcję Zbrojenie górne stopy; tego typu zbrojenie nie będzie generowane w definiowanej stopie fundamentowej określić następujące parametry zbrojenia dolnego stopy: warstwa dolna: = 12 mm, rozstaw s = 150 mm warstwa górna: = 10 mm, rozstaw s = 250 mm stal: A-III, otulina 30 mm określić następujące parametry łączników stopa-słup: schemat zbrojenia: 1 zbrojenie: otulina = 30 mm, ilość prętów: bok A = 3, bok B = 2 = 12 mm, stal: A-III długości zakotwienia: w słupie = 50*, w fundamencie = 50* strzemiona: = 6 mm, rozstaw s = 180 mm, stal: A-0 nacisnąć klawisz Wstaw zaakceptować domyślny numer zbrojenia (podawany w linii komend) naciskając klawisz Enter wskazać położenie wygenerowanego rysunku stopy fundamentowej i jej zbrojenia na ekranie graficznym. Robobat

156 strona: 156 RCAD Żelbet wersja Podręcznik użytkownika Jeżeli po zdefiniowaniu zbrojenia stopy fundamentowej muszą być zmienione parametry zbrojenia lub opisu zbrojenia, to do tego celu służy opcja Modyfikacja zbrojenia lub opisu zbrojenia. Aby przykładowo zmienić parametry strzemion wygenerowanych w stopie fundamentowej, należy: wybrać zbrojenie strzemionami na obydwu przekrojach stopy (patrz poniższy rysunek) nacisnąć prawy klawisz myszki i wybrać opcję Modyfikacja z menu kontekstowego w oknie dialogowym Rozkład zbrojenia zmienić rozstaw strzemion wpisując n = 6 (zamiast n = 5); automatycznie dostosowywany jest rozstaw strzemion (zmiana z s=180 mm na s=150mm) nacisnąć klawisz OK; strzemiona zostaną zmienione na rysunku nacisnąć ikonę Aktualizacja tabeli wybrać zakres zestawienia: Wszystko i nacisnąć klawisz Enter; tabela zbrojenia zostanie zmieniona i nowe parametry zbrojenia zostaną w niej uwzględnione. W podobny sposób można dokonać modyfikacji opisu pozycji zbrojenia; po wskazaniu numeru pozycji zbrojenia (pastylki), naciśnięciu prawego klawisza myszki i wybraniu opcji Modyfikacja z menu kontekstowego, na ekranie pojawia się okno dialogowe Opisy zbrojenia. W tym oknie dialogowym wybrany może zostać nowy styl opisu zbrojenia lub dokonane mogą być zmiany w aktualnie wykorzystywanym stylu zbrojenia (po naciśnięciu klawisza Szczegóły). 21. OPIS ZBROJENIA 21.1.Opis kształtu zbrojenia Po definicji zbrojenia (kształtu pręta, rozkładu zbrojenia, rozkładu siatki zbrojeniowej itp.) uruchamiana jest automatycznie opcja proponująca nadanie opisu odpowiedniego dla określonego typu zbrojenia. Służy temu opcja Opis kształtu zbrojenia, która jest dostępna: z menu wybierając opcję RBCR / Opis zbrojenia / Style opisu zbrojenia z linii komend: RBCR_DEF_BAR_BV. Po wywołaniu tej opcji na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku. Robobat

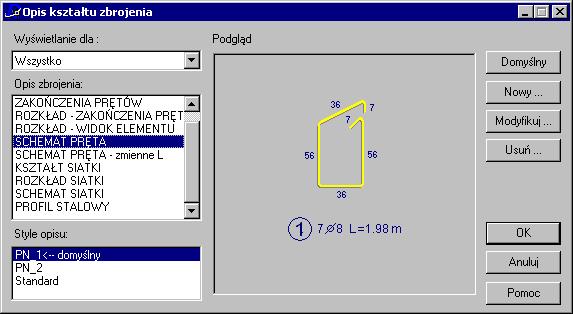

157 RCAD Żelbet wersja Podręcznik użytkownika strona: 157 Do celów opisu zbrojenie (pręty) podzielone zostało na cztery kategorie: Kształt zbrojenia - pręt w widoku i przekroju elementu (np. pręt główny belki, strzemię) Zakończenia prętów - dorysowanie do pręta na jego końcach wybranego rodzaju zakończenia w postaci dodatkowych kresek Rozkład zbrojenia - rozkład strzemienia po długości belki, rozkład prętów na powierzchni płyty Schemat pręta - pręt wyrzucony poza obrys deskowania. Do celów opisu zbrojenie (siatki zbrojeniowe) podzielone zostało na trzy kategorie: Kształt siatki - siatka w widoku i przekroju elementu Rozkład siatki - siatka(i) w rzucie lub widoku elementu Schemat siatki - siatka wyrzucona poza obrys deskowania. Dodatkowo istnieje jeszcze jedna kategoria Profil stalowy. W lewej części okna dialogowego znajdują się trzy opcje: lista wyboru Wyświetlaj dla - możliwy jest wybór listy opisów dla prętów, dla siatek zbrojeniowych lub zarówno dla prętów, jak i siatek zbrojeniowych dwa pola: Opis zbrojenia i Style opisu. W polu Opis zbrojenia prezentowana jest lista opisów zbrojenia: dla prętów dostępne są następujące opisy: Kształt pręta, Zakończenie prętów, Rozkład - widok elementu, Schemat pręta, Schemat pręta o zmiennej długości dla siatek zbrojeniowych dostępne są następujące opisy: Kształt siatki, Rozkład siatki, Schemat siatki dla profili stalowych dostępny jest jeden opis: Profil stalowy. Pole Style opisu zawiera zdefiniowane style dla wybranego opisu zbrojenia. W polu Podgląd prezentowane będą graficznie ustawione parametry dla wskazanego stylu opisu zbrojenia. W prawej części okna dialogowego (oprócz standardowych klawiszy OK, Anuluj i Pomoc) znajdują się następujące klawisze: Domyślny - naciśnięcie tego klawisza powoduje ustawienie wskazanego stylu jako domyślnego stylu opisu zbrojenia Nowy - naciśnięcie tego klawisza powoduje otwarcie okna dialogowego Opis, w którym zdefiniowany może zostać nowy styl opisu zbrojenia Modyfikuj - naciśnięcie tego klawisza powoduje otwarcie okna dialogowego Opis, w którym dokonane mogą zostać zmiany dla wybranego typu opisu zbrojenia Usuń - naciśnięcie tego klawisza powoduje usunięcie podświetlonego stylu opisu zbrojenia z listy stylów dostępnych w polu Style opisu. Robobat

158 strona: 158 RCAD Żelbet wersja Podręcznik użytkownika 21.2.Opis zbrojenia Okno dialogowe służy do definicji elementów, które wchodzić będą w skład opisu kształtu zbrojenia. Okno dialogowe Opis zbrojenia może zostać otwarte po naciśnięciu klawisza Nowy lub Modyfikuj w oknie dialogowym Opis kształtu zbrojenia. Wygląd okna dialogowego zależy od typu wybranego opisu zbrojenia: PRĘTY Kształt pręta - okno dialogowe składa się z dwóch zakładek: Elementy opisu, Składnia opisu Zakończenia prętów - okno dialogowe Opis zbrojenia Rozkład - widok elementu - okno dialogowe składa się z dwóch zakładek: Elementy opisu, Składnia opisu Schemat pręta - okno dialogowe składa się z dwóch zakładek: Elementy opisu, Składnia opisu Schemat pręta o zmiennej długości - okno dialogowe składa się z dwóch zakładek: Elementy opisu, Składnia opisu SIATKI ZBROJENIOWE Kształt siatki - okno dialogowe składa się z dwóch zakładek: Elementy opisu, Składnia opisu Rozkład siatki - okno dialogowe składa się z dwóch zakładek: Elementy opisu, Składnia opisu Schemat siatki - okno dialogowe składa się z dwóch zakładek: Elementy opisu, Składnia opisu PROFILE STALOWE Profil stalowy - okno dialogowe składa się z dwóch zakładek: Elementy opisu, Składnia opisu 21.3.Pręty Kształt pręta Okno dialogowe Opis zbrojenia uruchamiane dla opisu kształtu pręta składa się z dwóch zakładek: Elementy opisu Składnia opisu. Okno dialogowe Opis zbrojenia może zostać otwarte po wybraniu opisu kształtu zbrojenia i naciśnięciu klawisza Nowy lub Modyfikuj w oknie Opis kształtu zbrojenia. Aby dodać nowy opis kształtu pręta, należy po zdefiniowaniu parametrów opisu kształtu pręta nacisnąć klawisz Dodaj Elementy opisu Po wybraniu zakładki Elementy opisu w oknie dialogowym Opis zbrojenia (kształt pręta) okno dialogowe przybiera postać pokazaną na poniższym rysunku. Robobat

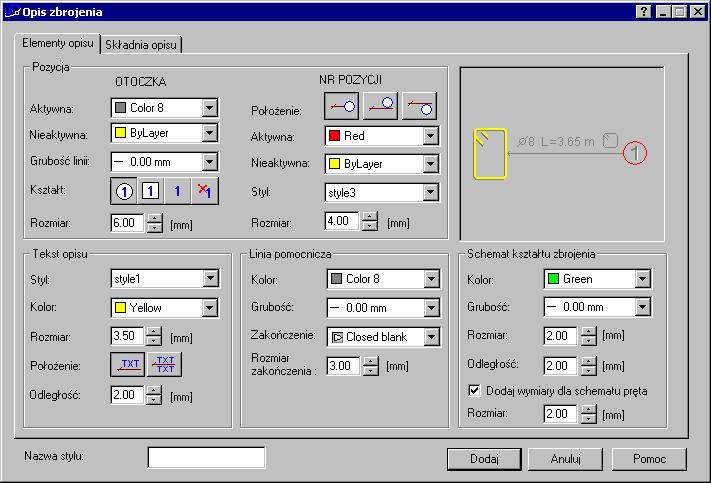

159 RCAD Żelbet wersja Podręcznik użytkownika strona: 159 Na pierwszej zakładce dokonuje się głównych ustawień (kolory, grubości linii, wielkość i krój czcionki itp.). Poniżej omówione zostały elementy opisu zbrojenia możliwe do zdefiniowania przez użytkownika. Opcje znajdujące się w polu Pozycja odnoszą się do otoczki wraz z numerem w otoczce (patrz rysunek poniżej). Pierwsza kolumna parametrów odnosi się do otoczki i pozwala na wybór koloru aktywnej i nieaktywnej pozycji, grubości linii, kształtu otoczki i jej wielkości. W drugiej kolumnie zdefiniowane mogą zostać parametry numeru pozycji w otoczce: domyślne położenie na linii odnoszącej, kolor aktywnej i nieaktywnej pozycji, styl czcionki oraz jej wielkość. Opcje wyboru koloru dla pozycji aktywnej i nieaktywnej związane są z opcją Aktywna (patrz rysunek poniżej) znajdującą się w oknie dialogowym Opis zbrojenia. Jeżeli opcja Aktywna jest włączona w oknie dialogowym Opis zbrojenia, to wybór koloru dla tej pozycji następuje z listy Aktywna; jeśli jest wyłączona w poniższym oknie dialogowym, to wybór koloru dla tej pozycji następuje z listy Nieaktywna. Opcje znajdujące się w polu Tekst opisu dotyczą opisu umieszczanego między pozycją (otoczką), a opisywanym zbrojeniem. Możliwe są do ustawienia następujące parametry: styl czcionki, kolor, jej wielkość oraz położenie: nad lub nad i pod linią oraz przesunięcie pionowe względem linii pomocniczej. Opcje znajdujące się w polu Linia pomocnicza pozwalają na określenie następujących parametrów linii łączącej pozycję ze zbrojeniem: kolor, grubość oraz sposób zakończenia linii. Dodatkowo występuje parametr określający wielkość zakończenia. Robobat

160 strona: 160 RCAD Żelbet wersja Podręcznik użytkownika Opcje znajdujące się w polu Schemat kształtu zbrojenia pozwala na definicję parametrów symbolicznego kształtu opisywanego zbrojenia. Definiowane mogą być następujące parametry: kolor i grubość linii tworzącej schemat, rozmiar schematu oraz jego położenie - odsunięcie poziome względem tekstu opisu. W dolnej części tego pola znajduje się opcja Dodaj wymiary dla schematu pręta. Włączenie tej opcji powoduje, że gdy w opisie pręta znajduje się schemat pręta, to dodatkowo na schemacie pręta w opisie będą prezentowane wymiary poszczególnych segmentów pręta zbrojeniowego (pole Rozmiar pozwala na określenie wielkości wymiarów) Składnia opisu Po wybraniu zakładki Składnia opisu w oknie dialogowym Opis zbrojenia (kształt pręta) okno dialogowe przybiera postać pokazaną na poniższym rysunku. Opcje znajdujące się na tej zakładce służą do zdefiniowania składni opisu zbrojenia; wraz ze zdefiniowanym ogólnym stylem opisu zbrojenia udostępniony jest w powyższym oknie dialogowym mechanizm dowolnej kompozycji składni i zawartości opisu zbrojenia. Zaznaczając odpowiednie składniki opisu znajdujące się w polu Elementy składni można je przenieść do pól Opis (naciskając strzałkę znajdującą się w środkowej części okna dialogowego), gdzie możliwa jest dowolna aranżacja zmiennych wraz z podanymi przez użytkownika tekstami, symbolami itp. Przykładowy opis: 10 co 15 cm długość = 2.0m. Opis może składać się z dwóch części, dlatego też dostępne są dwa pola edycyjne. Wybrane składniki opisu po naciśnięciu strzałki są przenoszone do aktywnego pola edycyjnego. Górne pole edycyjne zawiera składniki opisu znajdujące się nad linią, a dolne pole edycyjne pod linią (patrz opcja Położenie na zakładce Elementy opisu). W polu Podgląd przedstawiany jest opis zbrojenia wynikający ze zdefiniowanej składni. Opis ten bazuje na sztywno zapisanych wartościach liczbowych i reaguje na zmiany w preferencjach (zmiana jednostki, precyzji). UWAGA: w podglądzie nie wyświetlana jest jednostka. Poniżej pola z opisem umieszczona jest informacja w jakich jednostkach i z jaką precyzją wyświetlana będzie dana wartość. Lista zmiennych wchodzących w skład opisu zbrojenia to: Robobat

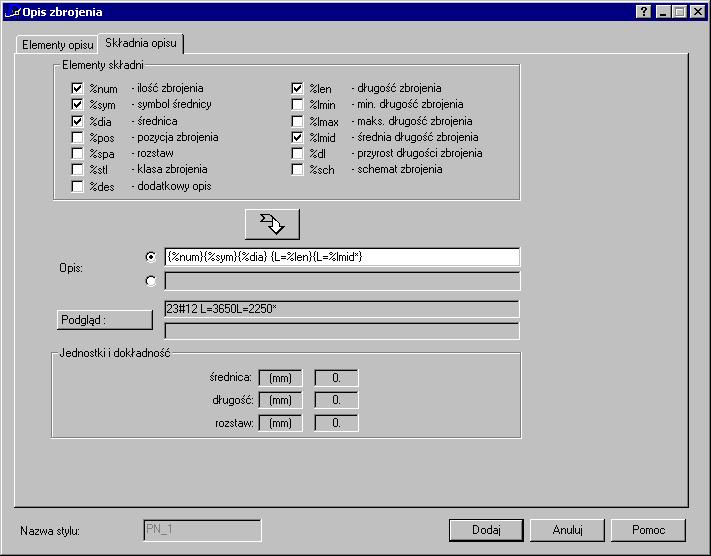

161 RCAD Żelbet wersja Podręcznik użytkownika strona: 161 %num - ilość zbrojenia %sym - symbol średnicy %dia - średnica %pos - numer pozycji zbrojenia %spa - rozstaw %stl - klasa zbrojenia %len - długość zbrojenia %lmin - minimalna długość zbrojenia %lmax - maksymalna długość zbrojenia %lmid - średnia długość zbrojenia %dl - przyrost długości zbrojenia o stałej wartości %sch - schemat zbrojenia %des - dodatkowy opis. Opcja Dodatkowy opis umożliwia dodanie tekstu do opisu zbrojenia określonego w oknie dialogowym Opis zbrojenia (dla zbrojenia podłużnego, poprzecznego, rozkładu zbrojenia, zbrojenia punktowego itp.). UWAGA: Sposób opisu zbrojenia zależny jest od typu opisywanego zbrojenia oraz kraju normowego np. dla polskiej normy opis wygląda następująco: Kształt pręta %sym%dia L= %len m 10 L= 2.0m Dopisywane znaki powinny zawierać się między nawiasami. Skutek jest taki, że w przypadku braku jakiejkolwiek danej w opisie (np. rozstawu), nie będzie wyświetlana cała zawartość tekstu umieszczonego wraz ze zmienną. Zmienne, które mogą występować w składni, muszą być zapisywane w nawiasach {}; pomiędzy kolejnymi zmiennymi zapisanymi w tych nawiasach użytkownik może dodać dowolne teksty. UWAGA: Aby przykładowo na opisie definiowanego pręta zbrojeniowego pojawiał się schemat pręta, należy włączyć opcję Schemat zbrojenia i nacisnąć klawisz ze strzałką; zmienna zawierająca schemat pręta zostanie dodana w polu edycyjnym Opis; na zakończenie należy nacisnąć klawisz Dodaj Zakończenia prętów - opis zbrojenia Okno dialogowe Opis zbrojenia uruchamiane dla opisu zakończenia prętów. Okno dialogowe Opis zbrojenia może zostać otwarte po wybraniu opisu zakończenia prętów i naciśnięciu klawisza Nowy lub Modyfikuj w oknie Opis kształtu zbrojenia. Robobat

162 strona: 162 RCAD Żelbet wersja Podręcznik użytkownika Opcje znajdujące się w polu Zakończenie pręta odnoszą się sposobu prezentacji końców prętów zbrojeniowych (dodatkowe kreski na końcach prętów). Kreski te są dodatkowymi obiektami połączonymi z prętem. Oprócz graficznego oznaczenia wstawiony może być opis zakończenia w postaci strzałki z numerem pręta. Opis zakończenia pręta może zostać usunięty; opis nie jest połączony z oznaczeniem zakończenia pręta. Usunięcie oznaczenia usuwa jednocześnie opis zakończenia pręta. W polu Zakończenie pręta znajdują się następujące opcje: - rodzaj zakończenia; dostępne są następujące rodzaje zakończenia: - kolor i grubość linii wykorzystywanej w zakończeniach prętów - rozmiar schematu - opis zakończenia (brak lub opis typu: 1, 01) Opcje znajdujące się w polu Oznaczenie opisu pozwalają na określenie następujących parametrów linii przedstawiającej opis zakończenia: rodzaj, kolor, rozmiar oraz odległość zakończenia linii. Dostępne są następujące rodzaje oznaczenia: - brak - -. Jeżeli zostanie wybrany rodzaj oznaczenia brak, to opis zakończenia pręta wstawiany będzie nad zakończeniem w odległości np. 3-5 mm. Robobat

163 RCAD Żelbet wersja Podręcznik użytkownika strona: 163 Wybranie rodzaju oznaczenia w postaci strzałki powoduje wstawienie opisu zakończenia razem ze strzałką: 1. pod prętem w odległości: wartość Odległości podanej w polu edycyjnym + wartość otuliny 2. nad prętem gdy wartość Odległości ma znak ujemny (wtedy otulina jest odejmowana) Opcje znajdujące się w polu Tekst opisu dotyczą opisu zakończenia prętów. Możliwe są do ustawienia następujące parametry: styl czcionki, kolor, jej wielkość oraz położenie: nad, pod lub obok linii. UWAGA: Jeżeli w oknie dialogowym Preferencje zadania (zakładka Pręty / Prezentacja) zostanie ustawione rysowanie prętów bez haków z zakończeniem, to pręt będzie miał automatycznie rysowane zakończenia wg domyślnego stylu Rozkład - widok elementu Okno dialogowe Opis zbrojenia uruchamiane dla opisu rozkładu pręta (widok elementu) składa się z dwóch zakładek: Elementy opisu Składnia opisu. Okno dialogowe Opis zbrojenia może zostać otwarte po wybraniu opisu rozkładu zbrojenia (widok elementu) i naciśnięciu klawisza Nowy lub Modyfikuj w oknie Opis kształtu zbrojenia. Aby dodać nowy opis rozkładu (widok elementu), należy po zdefiniowaniu parametrów opisu rozkładu nacisnąć klawisz Dodaj Elementy opisu Po wybraniu zakładki Elementy opisu w oknie dialogowym Opis zbrojenia (rozkład - widok elementu) okno dialogowe przybiera postać pokazaną na poniższym rysunku. Robobat

164 strona: 164 RCAD Żelbet wersja Podręcznik użytkownika Opcje znajdujące się w polu Pozycja odnoszą się do otoczki wraz z numerem w otoczce (patrz rysunek poniżej). Pierwsza kolumna parametrów odnosi się do otoczki i pozwala na wybór koloru aktywnej i nieaktywnej pozycji, grubości linii, kształtu otoczki i jej wielkości. W drugiej kolumnie zdefiniowane mogą zostać parametry numeru pozycji w otoczce: domyślne położenie na linii odnoszącej, kolor pozycji nieaktywnej i aktywnej, styl czcionki oraz jej wielkość. Opcje wyboru koloru dla pozycji aktywnej i nieaktywnej związane są z opcją Aktywna (patrz rysunek poniżej) znajdującą się w oknie dialogowym Opis zbrojenia. Jeżeli opcja Aktywna jest włączona w oknie dialogowym Opis zbrojenia, to wybór koloru dla tej pozycji następuje z listy Aktywna; jeśli jest wyłączona w poniższym oknie dialogowym, to wybór koloru dla tej pozycji następuje z listy Nieaktywna. Opcje znajdujące się w polu Tekst opisu dotyczą opisu umieszczanego między pozycją, a opisywanym zbrojeniem. Możliwe są do ustawienia następujące parametry: styl czcionki, kolor, jej wielkość oraz położenie nad lub nad i pod linią oraz odsunięcie w poziomie od otoczki. Umieszczone poniżej opcje mają zastosowanie do dwóch pierwszych grzebieni opisujących rozkład (linii łączącej pozycję z opisywanym zbrojeniem). Włączenie pierwszej opcji (Wymiarowanie rozstawu Robobat

165 RCAD Żelbet wersja Podręcznik użytkownika strona: 165 zbrojenia) powoduje dodanie wymiaru rozstawu zbrojenia do linii opisującej rozkład; dla tego wymiaru możliwe jest włączenie dodatkowych opcji mających na celu określenie położenia wymiarów - położenie jest prezentowane na rysunku znajdującym się w prawej, górnej części okna dialogowego. Opcje znajdujące się w polu Linia odnosząca dotyczą linii łączącej pozycję z opisywanym zbrojeniem. Możliwa jest parametryzacja 4 proponowanych stylów opisu rozkładu. Dla każdego z nich niezależnie można zdefiniować odpowiednie charakterystyczne parametry. Parametry koloru i grubości linii są niezmienne i nie zależą do wybranego stylu. Pozostałe składniki są aktywowane i odpowiednio ustawiane w zależności od wybranego stylu: pierwszy styl umożliwia definicję dwóch niezależnych typów markerów (na końcach linii odnoszącej oraz pomiędzy nimi) oraz ich rozmiary; opcja Odległość od zbrojenia jest dostępna drugi styl umożliwia definicję jednego typu markera oraz jego rozmiaru; opcja Odległość od zbrojenia jest dostępna trzeci i czwarty styl posiadają jedno pole do wyboru markera: zakończenie oraz jego rozmiar; dostępna jest opcja Odległość od zbrojenia Włączona opcja Odległość od zbrojenia pozwala na określenie odległości pomiędzy opisem zbrojenia a rozkładem zbrojenia (patrz poniższy rysunek). Jeżeli odległość jest równa zeru, to pręty zbrojeniowe rozkładu są połączone z opisem. Włączona opcja Dla każdej pozycji oznacza, że dla wszystkich pozycji odległość pomiędzy opisem zbrojenia a rozkładem zbrojenia będzie równa zdefiniowanej wielkości. Opcje znajdujące się w polu Schemat kształtu zbrojenia pozwala na definicję parametrów symbolicznego kształtu opisywanego zbrojenia. Definiowane mogą być następujące parametry: kolor i grubość linii tworzącej schemat, rozmiar schematu oraz jego położenie - odsunięcie poziome względem tekstu opisu. W dolnej części tego pola znajduje się opcja Dodaj wymiary dla schematu pręta. Włączenie tej opcji powoduje, że gdy w opisie pręta znajduje się schemat pręta, to dodatkowo na schemacie pręta w opisie będą prezentowane wymiary poszczególnych segmentów pręta zbrojeniowego (pole Rozmiar pozwala na określenie wielkości wymiarów) Składnia opisu Po wybraniu zakładki Składnia opisu w oknie dialogowym Opis zbrojenia (rozkład - widok elementu) okno dialogowe przybiera postać pokazaną na poniższym rysunku. Robobat

166 strona: 166 RCAD Żelbet wersja Podręcznik użytkownika Opcje znajdujące się na tej zakładce służą do zdefiniowania składni opisu rozkładu zbrojenia. Zaznaczając odpowiednie składniki opisu rozkładu znajdujące się w polu Elementy składni można je przenieść do pól Opis (naciskając strzałkę znajdującą się w środkowej części okna dialogowego), gdzie możliwa jest dowolna aranżacja zmiennych wraz z podanymi przez użytkownika tekstami, symbolami itp. Przykładowy opis: 10 co 15 cm długość = 2.0m. Opis może składać się z dwóch części, dlatego też dostępne są dwa pola edycyjne. Wybrane składniki opisu po naciśnięciu strzałki są przenoszone do aktywnego pola edycyjnego. Górne pole edycyjne zawiera składniki opisu znajdujące się nad linią, a dolne pole edycyjne pod linią (patrz opcja Położenie na zakładce Elementy opisu). W polu Podgląd przedstawiany jest opis rozkładu zbrojenia wynikający ze zdefiniowanej składni. Opis ten bazuje na sztywno zapisanych wartościach liczbowych i reaguje na zmiany w preferencjach (zmiana jednostki, precyzji). UWAGA: w podglądzie nie wyświetlana jest jednostka. Poniżej pola z opisem umieszczona jest informacja w jakich jednostkach i z jaką precyzją wyświetlana będzie dana wartość. Lista zmiennych wchodzących w skład opisu rozkładu zbrojenia to: %num - ilość zbrojenia %sym - symbol średnicy %dia - średnica %pos - numer pozycji zbrojenia %spa - rozstaw %stl - klasa zbrojenia %len - długość zbrojenia %lmin - minimalna długość zbrojenia %lmax - maksymalna długość zbrojenia %lmid - średnia długość zbrojenia %dl - przyrost długości zbrojenia o stałej wartości %sch - schemat zbrojenia %des - dodatkowy opis. Robobat

167 RCAD Żelbet wersja Podręcznik użytkownika strona: 167 Opcja Dodatkowy opis umożliwia dodanie tekstu do opisu zbrojenia określonego w oknie dialogowym Opis zbrojenia (dla zbrojenia podłużnego, poprzecznego, rozkładu zbrojenia, zbrojenia punktowego itp.). UWAGA: UWAGA: Sposób opisu rozkładu zbrojenia zależny jest od typu opisywanego zbrojenia oraz kraju normowego. Dopisywane znaki powinny zawierać się między nawiasami. Skutek jest taki, że w przypadku braku jakiejkolwiek danej w opisie (np. rozstawu), nie będzie wyświetlana cała zawartość tekstu umieszczonego wraz ze zmienną. Aby przykładowo na opisie definiowanego pręta zbrojeniowego pojawiał się schemat pręta, należy włączyć opcję Schemat zbrojenia i nacisnąć klawisz ze strzałką; zmienna zawierająca schemat pręta zostanie dodana w polu edycyjnym Opis; na zakończenie należy nacisnąć klawisz Dodaj Schemat pręta Okno dialogowe Opis zbrojenia uruchamiane dla opisu schematu pręta lub opisu schematu pręta o zmiennej długości składa się z dwóch zakładek: Elementy opisu Składnia opisu. Opcje znajdujące się w tym oknie dialogowym pozwalają na definicję składników, które występują w przypadku wyciągnięcia zbrojenia poza obrys deskowania elementu. Okno dialogowe Opis zbrojenia może zostać otwarte po wybraniu opisu schematu pręta lub opisu schematu pręta o zmiennej długości i naciśnięciu klawisza Nowy lub Modyfikuj w oknie Opis kształtu zbrojenia. Aby dodać nowy opis schematu pręta, należy po zdefiniowaniu parametrów opisu schematu pręta nacisnąć klawisz Dodaj Elementy opisu Po wybraniu zakładki Elementy opisu w oknie dialogowym Opis zbrojenia (schemat pręta/o zmiennym L) okno dialogowe przybiera postać pokazaną na poniższym rysunku. Robobat

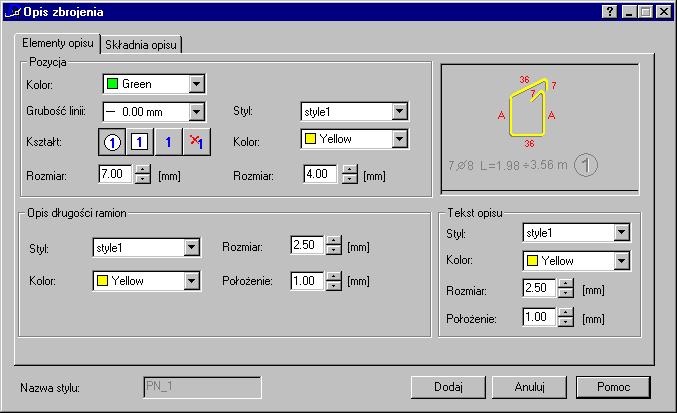

168 strona: 168 RCAD Żelbet wersja Podręcznik użytkownika Opcje znajdujące się w polu Pozycja odnoszą się do otoczki wraz z numerem w otoczce (patrz rysunek poniżej). Pierwsza kolumna parametrów odnosi się do otoczki i pozwala na wybór koloru, grubości linii, kształtu otoczki i jej wielkości. W drugiej kolumnie zdefiniowane mogą zostać parametry numeru w otoczce: styl czcionki, kolor oraz jej wielkość. Opcje znajdujące się w polu Opis długości ramion pozwalają na definicję stylu, koloru, rozmiaru oraz położenia tekstu względem opisywanego zbrojenia; tekst ten jest opisem długości ramion pręta. Opcje znajdujące się w polu Tekst opisu dotyczą opisu umieszczanego bezpośrednio za pozycją. Możliwe są do ustawienia następujące parametry: styl czcionki, kolor, jej wielkość oraz położenie względem otoczki (odsunięcie w poziomie) Składnia opisu Po wybraniu zakładki Składnia opisu w oknie dialogowym Opis zbrojenia (schemat pręta/o zmiennym L) okno dialogowe przybiera postać pokazaną na poniższym rysunku. Robobat

169 RCAD Żelbet wersja Podręcznik użytkownika strona: 169 Opcje znajdujące się na tej zakładce służą do zdefiniowania składni opisu schematu zbrojenia wyrzuconego. Zaznaczając odpowiednie składniki opisu schematu znajdujące się w polu Elementy składni można je przenieść do pola Opis (naciskając strzałkę znajdującą się w środkowej części okna dialogowego), gdzie możliwa jest dowolna aranżacja zmiennych wraz z podanymi przez użytkownika tekstami, symbolami itp. Przykładowy opis: 10 co 15 cm długość = 2.0m. W polu Podgląd przedstawiany jest opis schematu zbrojenia wynikający ze zdefiniowanej składni. Opis ten bazuje na sztywno zapisanych wartościach liczbowych i reaguje na zmiany w preferencjach (zmiana jednostki, precyzji). UWAGA: w podglądzie nie wyświetlana jest jednostka. Poniżej pola z opisem umieszczona jest informacja w jakich jednostkach i z jaką precyzją wyświetlana będzie dana wartość. Lista zmiennych wchodzących w skład opisu schematu zbrojenia to: %num - ilość zbrojenia %sym - symbol średnicy %dia - średnica %pos - numer pozycji zbrojenia %spa - rozstaw %stl - klasa zbrojenia %len - długość zbrojenia %lmin - minimalna długość zbrojenia %lmax - maksymalna długość zbrojenia %lmid - średnia długość zbrojenia %dl - przyrost długości zbrojenia o stałej wartości %sch - schemat zbrojenia %des - dodatkowy opis. Opcja Dodatkowy opis umożliwia dodanie tekstu do opisu zbrojenia określonego w oknie dialogowym Opis zbrojenia (dla zbrojenia podłużnego, poprzecznego, rozkładu zbrojenia, zbrojenia punktowego itp.). UWAGA: Sposób opisu schematu zbrojenia zależny jest od typu opisywanego zbrojenia oraz kraju normowego. Dopisywane znaki powinny zawierać się między nawiasami. Skutek jest taki, że w przypadku braku jakiejkolwiek danej w opisie (np. rozstawu), nie będzie wyświetlana cała zawartość tekstu umieszczonego wraz ze zmienną. Robobat

170 strona: 170 UWAGA: RCAD Żelbet wersja Podręcznik użytkownika Aby przykładowo na opisie definiowanego pręta zbrojeniowego pojawiał się schemat pręta, należy włączyć opcję Schemat zbrojenia i nacisnąć klawisz ze strzałką; zmienna zawierająca schemat pręta zostanie dodana w polu edycyjnym Opis; na zakończenie należy nacisnąć klawisz Dodaj Siatki zbrojeniowe Kształt siatki Okno dialogowe Opis zbrojenia uruchamiane dla opisu kształtu siatki zbrojeniowej składa się z dwóch zakładek: Elementy opisu Składnia opisu. Okno dialogowe Opis zbrojenia może zostać otwarte po wybraniu opisu kształtu siatki zbrojeniowej i naciśnięciu klawisza Nowy lub Modyfikuj w oknie Opis kształtu zbrojenia. Aby dodać nowy opis kształtu siatki zbrojeniowej, należy po zdefiniowaniu parametrów opisu kształtu siatki nacisnąć klawisz Dodaj Elementy opisu Po wybraniu zakładki Elementy opisu w oknie dialogowym Opis zbrojenia (kształt siatki) okno dialogowe przybiera postać pokazaną na poniższym rysunku. Na pierwszej zakładce dokonuje się głównych ustawień (kolory, grubości linii, wielkość i krój czcionki itp.). Poniżej omówione zostały elementy opisu siatki możliwe do zdefiniowania przez użytkownika. Robobat

171 RCAD Żelbet wersja Podręcznik użytkownika strona: 171 Opcje znajdujące się w polu Pozycja odnoszą się do otoczki wraz z numerem w otoczce (patrz rysunek poniżej). Pierwsza kolumna parametrów odnosi się do otoczki i pozwala na wybór koloru aktywnej i nieaktywnej pozycji, grubości linii, kształtu otoczki i jej wielkości. W drugiej kolumnie zdefiniowane mogą zostać parametry numeru pozycji w otoczce: domyślne położenie na linii odnoszącej, kolor aktywnej i nieaktywnej pozycji, styl czcionki oraz jej wielkość. Opcje wyboru koloru dla pozycji aktywnej i nieaktywnej związane są z opcją Aktywna (patrz rysunek poniżej) znajdującą się w oknie dialogowym Opis zbrojenia. Jeżeli opcja Aktywna jest włączona w oknie dialogowym Opis zbrojenia, to wybór koloru dla tej pozycji następuje z listy Aktywna; jeśli jest wyłączona w poniższym oknie dialogowym, to wybór koloru dla tej pozycji następuje z listy Nieaktywna. Opcje znajdujące się w polu Tekst opisu dotyczą opisu umieszczanego między pozycją (otoczką), a opisywaną siatką. Możliwe są do ustawienia następujące parametry: styl czcionki, kolor, jej wielkość oraz położenie: nad lub nad i pod linią oraz przesunięcie pionowe względem linii pomocniczej. Opcje znajdujące się w polu Linia pomocnicza pozwalają na określenie następujących parametrów linii łączącej pozycję ze zbrojeniem: kolor, grubość oraz sposób zakończenia linii. Dodatkowo występuje parametr określający wielkość zakończenia. Opcje znajdujące się w polu Schemat kształtu siatki pozwala na definicję parametrów symbolicznego kształtu opisywanej siatki. Definiowane mogą być następujące parametry: kolor i grubość linii tworzącej schemat, rozmiar schematu oraz jego położenie - odsunięcie poziome względem tekstu opisu. W dolnej części tego pola znajduje się opcja Dodaj wymiary dla schematu siatki. Włączenie tej opcji powoduje, że gdy w opisie siatki znajduje się schemat siatki, to dodatkowo na schemacie siatki w opisie będą prezentowane wymiary poszczególnych segmentów siatki (pole Rozmiar pozwala na określenie wielkości wymiarów) Składnia opisu Po wybraniu zakładki Składnia opisu w oknie dialogowym Opis zbrojenia (kształt siatki) okno dialogowe przybiera postać pokazaną na poniższym rysunku. Robobat

172 strona: 172 RCAD Żelbet wersja Podręcznik użytkownika Opcje znajdujące się na tej zakładce służą do zdefiniowania składni opisu kształtu siatek zbrojeniowych. Zaznaczając odpowiednie składniki opisu kształtu znajdujące się w polu Elementy składni można je przenieść do pola Opis (naciskając strzałkę znajdującą się w środkowej części okna dialogowego), gdzie możliwa jest dowolna aranżacja zmiennych wraz z podanymi przez użytkownika tekstami, symbolami itp. W polu Podgląd przedstawiany jest opis kształtu siatki wynikający ze zdefiniowanej składni. Opis ten bazuje na sztywno zapisanych wartościach liczbowych i reaguje na zmiany w preferencjach (zmiana jednostki, precyzji). UWAGA: w podglądzie nie wyświetlana jest jednostka. Poniżej pola z opisem umieszczona jest informacja w jakich jednostkach i z jaką precyzją wyświetlana będzie dana wartość. Lista zmiennych wchodzących w skład opisu siatek to: %num - ilość siatek %sym - symbol siatki %L1 - długość siatki %L2 - szerokość siatki %des - dodatkowy opis %pos - pozycja zbrojenia %sch - schemat zbrojenia %lap_r - podłużny zakład siatek %lap_r - poprzeczny zakład siatek %stl - klasa zbrojenia. UWAGA: Sposób opisu siatek zbrojeniowych zależny jest od typu opisywanego zbrojenia oraz kraju normowego. Zmienne, które mogą występować w składni, muszą być zapisywane w nawiasach {}; pomiędzy kolejnymi zmiennymi zapisanymi w tych nawiasach użytkownik może dodać dowolne teksty. UWAGA: Aby przykładowo na opisie definiowanej siatki zbrojeniowej pojawiał się schemat siatki, należy włączyć opcję Schemat zbrojenia i nacisnąć klawisz ze strzałką; zmienna zawierająca schemat siatki zostanie dodana w polu edycyjnym Opis; na zakończenie należy nacisnąć klawisz Dodaj. Robobat

173 RCAD Żelbet wersja Podręcznik użytkownika strona: Rozkład siatki Okno dialogowe Opis zbrojenia uruchamiane dla opisu rozkładu siatki zbrojeniowej składa się z dwóch zakładek: Elementy opisu Składnia opisu. Okno dialogowe Opis zbrojenia może zostać otwarte po wybraniu opisu rozkładu siatki zbrojeniowej i naciśnięciu klawisza Nowy lub Modyfikuj w oknie Opis kształtu zbrojenia. Aby dodać nowy opis rozkładu siatki zbrojeniowej, należy po zdefiniowaniu parametrów opisu rozkładu siatki nacisnąć klawisz Dodaj Elementy opisu Po wybraniu zakładki Elementy opisu w oknie dialogowym Opis zbrojenia (rozkład siatki) okno dialogowe przybiera postać pokazaną na poniższym rysunku. Istnieją dwie możliwości prezentacji siatki zbrojeniowej na rysunkach: - dokładny - uproszczony. W przypadku wybrania drugiego typu prezentacji nie wszystkie opcje są dostępne w powyższym oknie dialogowym. Robobat

174 strona: 174 RCAD Żelbet wersja Podręcznik użytkownika Opcje znajdujące się w polu Pozycja odnoszą się do odnośnika i dotyczą odnośnika (otoczki) wraz z numerem w otoczce. Dzięki zawartym opcjom możliwa jest zmiana koloru, grubości linii, kształtu otoczki oraz jej wielkości. Ponadto zdefiniowane mogą zostać parametry numeru w otoczce: styl czcionki, kolor oraz jej wielkość. Opcje znajdujące się w polu Tekst opisu dotyczą opisu umieszczanego za pozycją zbrojenia. Możliwe są do ustawienia następujące parametry: styl czcionki, kolor, jej wielkość oraz położenie względem otoczki i dolnego poziomu otoczki. Opcje znajdujące się w polu Kierunek nośny siatki odnoszą się do prezentacji na rysunku symbolu oznaczającego główny (nośny) kierunek siatki zbrojeniowej. Dostępne są trzy możliwości: brak symbolu oznaczającego nośny kierunek siatki. Dla dwóch pierwszych symboli oznaczających kierunek nośny siatki zdefiniowane mogą zostać następujące parametry: grubość linii symbolu, jego kolor i wielkość Składnia opisu Po wybraniu zakładki Składnia opisu w oknie dialogowym Opis zbrojenia (rozkład siatki) okno dialogowe przybiera postać pokazaną na poniższym rysunku. Opcje znajdujące się na tej zakładce służą do zdefiniowania składni opisu rozkładu siatek zbrojeniowych. Zaznaczając odpowiednie składniki opisu rozkładu znajdujące się w polu Elementy składni można je przenieść do pola Opis (naciskając strzałkę znajdującą się w środkowej części okna dialogowego), gdzie możliwa jest dowolna aranżacja zmiennych wraz z podanymi przez użytkownika tekstami, symbolami itp. Robobat

175 RCAD Żelbet wersja Podręcznik użytkownika strona: 175 W polu Podgląd przedstawiany jest opis rozkładu zbrojenia wynikający ze zdefiniowanej składni. Opis ten bazuje na sztywno zapisanych wartościach liczbowych i reaguje na zmiany w preferencjach (zmiana jednostki, precyzji). UWAGA: w podglądzie nie wyświetlana jest jednostka. Poniżej pola z opisem umieszczona jest informacja w jakich jednostkach i z jaką precyzją wyświetlana będzie dana wartość. Lista zmiennych wchodzących w skład opisu siatek to: %num - ilość siatek %sym - symbol siatki %L1 - długość siatki %L2 - szerokość siatki %pos - pozycja zbrojenia %sch - schemat zbrojenia %lap_r - podłużny zakład siatek %lap_r - poprzeczny zakład siatek %stl - klasa zbrojenia. UWAGA: Sposób opisu siatek zbrojeniowych zależny jest od typu opisywanego zbrojenia oraz kraju normowego. Zmienne, które mogą występować w składni, muszą być zapisywane w nawiasach {}; pomiędzy kolejnymi zmiennymi zapisanymi w tych nawiasach użytkownik może dodać dowolne teksty. UWAGA: Aby przykładowo na opisie definiowanej siatki pojawiał się schemat siatki, należy włączyć opcję Schemat zbrojenia i nacisnąć klawisz ze strzałką; zmienna zawierająca schemat siatki zostanie dodana w polu edycyjnym Opis; na zakończenie należy nacisnąć klawisz Dodaj Schemat siatki Okno dialogowe Opis zbrojenia uruchamiane dla opisu schematu siatki zbrojeniowej składa się z dwóch zakładek: Elementy opisu Składnia opisu. Okno dialogowe Opis zbrojenia może zostać otwarte po wybraniu opisu schematu siatki zbrojeniowej i naciśnięciu klawisza Nowy lub Modyfikuj w oknie Opis kształtu zbrojenia. Aby dodać nowy opis rozkładu siatki zbrojeniowej, należy po zdefiniowaniu parametrów opisu schematu siatki nacisnąć klawisz Dodaj Elementy opisu Po wybraniu zakładki Elementy opisu w oknie dialogowym Opis zbrojenia (schemat siatki) okno dialogowe przybiera postać pokazaną na poniższym rysunku. Robobat

176 strona: 176 RCAD Żelbet wersja Podręcznik użytkownika Opcje znajdujące się w polu Pozycja odnoszą się do otoczki wraz z numerem w otoczce (patrz rysunek poniżej). Pierwsza kolumna parametrów odnosi się do otoczki i pozwala na wybór koloru, grubości linii, kształtu otoczki i jej wielkości. W drugiej kolumnie zdefiniowane mogą zostać parametry numeru w otoczce: styl czcionki, kolor oraz jej wielkość. Opcje znajdujące się w polu Opis długości ramion pozwalają na definicję stylu, koloru, rozmiaru oraz położenia tekstu względem opisywanej siatki; tekst ten jest opisem długości ramion siatki. Opcje znajdujące się w polu Tekst opisu dotyczą opisu umieszczanego bezpośrednio za pozycją. Możliwe są do ustawienia następujące parametry: styl czcionki, kolor, jej wielkość oraz położenie względem otoczki (odsunięcie w poziomie) Składnia opisu Po wybraniu zakładki Składnia opisu w oknie dialogowym Opis zbrojenia (schemat siatki) okno dialogowe przybiera postać pokazaną na poniższym rysunku. Robobat

177 RCAD Żelbet wersja Podręcznik użytkownika strona: 177 Opcje znajdujące się na tej zakładce służą do zdefiniowania składni opisu schematu siatek zbrojeniowych. Zaznaczając odpowiednie składniki opisu schematu znajdujące się w polu Elementy składni można je przenieść do pola Opis (naciskając strzałkę znajdującą się w środkowej części okna dialogowego), gdzie możliwa jest dowolna aranżacja zmiennych wraz z podanymi przez użytkownika tekstami, symbolami itp. W polu Podgląd przedstawiany jest opis schematu siatki wynikający ze zdefiniowanej składni. Opis ten bazuje na sztywno zapisanych wartościach liczbowych i reaguje na zmiany w preferencjach (zmiana jednostki, precyzji). UWAGA: w podglądzie nie wyświetlana jest jednostka. Poniżej pola z opisem umieszczona jest informacja w jakich jednostkach i z jaką precyzją wyświetlana będzie dana wartość. Lista zmiennych wchodzących w skład opisu siatek to: %num - ilość siatek %sym - symbol siatki %L1 - długość siatki %L2 - szerokość siatki %des - dodatkowy opis %pos - pozycja zbrojenia %sch - schemat zbrojenia %lap_r - podłużny zakład siatek %lap_r - poprzeczny zakład siatek %stl - klasa zbrojenia. UWAGA: Sposób opisu siatek zbrojeniowych zależny jest od typu opisywanego zbrojenia oraz kraju normowego. Zmienne, które mogą występować w składni, muszą być zapisywane w nawiasach {}; pomiędzy kolejnymi zmiennymi zapisanymi w tych nawiasach użytkownik może dodać dowolne teksty. Robobat

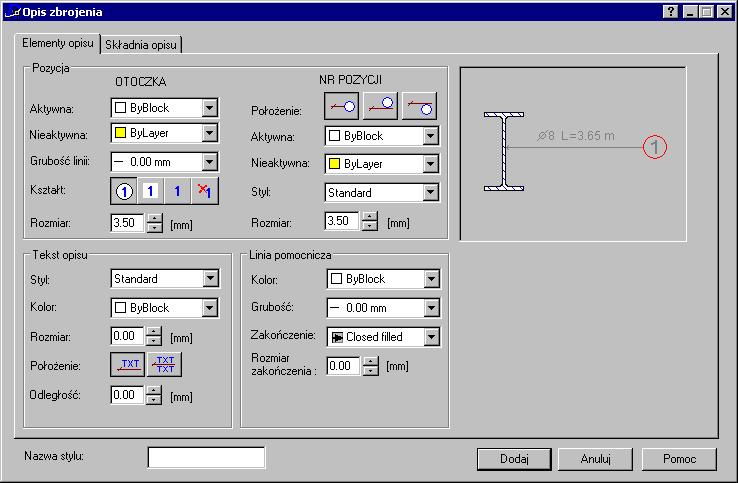

178 strona: 178 RCAD Żelbet wersja Podręcznik użytkownika 21.5.Profile stalowe Profil stalowy Okno dialogowe Opis zbrojenia uruchamiane dla opisu profili stalowych składa się z dwóch zakładek: Elementy opisu Składnia opisu. Okno dialogowe Opis zbrojenia może zostać otwarte po wybraniu opisu profilu stalowego i naciśnięciu klawisza Nowy lub Modyfikuj w oknie Opis kształtu zbrojenia. Aby dodać nowy opis profilu stalowego, należy po zdefiniowaniu parametrów opisu profilu stalowego nacisnąć klawisz Dodaj Elementy opisu Po wybraniu zakładki Elementy opisu w oknie dialogowym Opis zbrojenia (profile stalowe) okno dialogowe przybiera postać pokazaną na poniższym rysunku. Na pierwszej zakładce dokonuje się głównych ustawień (kolory, grubości linii, wielkość i krój czcionki itp.). Poniżej omówione zostały elementy opisu profilu stalowego możliwe do zdefiniowania przez użytkownika. Opcje znajdujące się w polu Pozycja odnoszą się do otoczki wraz z numerem w otoczce (patrz rysunek poniżej). Robobat

179 RCAD Żelbet wersja Podręcznik użytkownika strona: 179 Pierwsza kolumna parametrów odnosi się do otoczki i pozwala na wybór koloru aktywnej i nieaktywnej pozycji, grubości linii, kształtu otoczki i jej wielkości. W drugiej kolumnie zdefiniowane mogą zostać parametry numeru pozycji w otoczce: domyślne położenie na linii odnoszącej, kolor aktywnej i nieaktywnej pozycji, styl czcionki oraz jej wielkość. Opcje wyboru koloru dla pozycji aktywnej i nieaktywnej związane są z opcją Aktywna (patrz rysunek poniżej) znajdującą się w oknie dialogowym Opis zbrojenia. Jeżeli opcja Aktywna jest włączona w oknie dialogowym Opis zbrojenia, to wybór koloru dla tej pozycji następuje z listy Aktywna; jeśli jest wyłączona w poniższym oknie dialogowym, to wybór koloru dla tej pozycji następuje z listy Nieaktywna. Opcje znajdujące się w polu Tekst opisu dotyczą opisu umieszczanego między pozycją (otoczką), a opisywanym profilem stalowym. Możliwe są do ustawienia następujące parametry: styl czcionki, kolor, jej wielkość oraz położenie: nad lub nad i pod linią oraz przesunięcie pionowe względem linii pomocniczej. Opcje znajdujące się w polu Linia pomocnicza pozwalają na określenie następujących parametrów linii łączącej pozycję z profile stalowym: kolor, grubość oraz sposób zakończenia linii. Dodatkowo występuje parametr określający wielkość zakończenia Składnia opisu Po wybraniu zakładki Składnia opisu w oknie dialogowym Opis zbrojenia (profile stalowe) okno dialogowe przybiera postać pokazaną na poniższym rysunku. Opcje znajdujące się na tej zakładce służą do zdefiniowania składni opisu profili stalowych. Zaznaczając odpowiednie składniki opisu schematu znajdujące się w polu Elementy składni można je przenieść do pola Opis (naciskając strzałkę znajdującą się w środkowej części okna dialogowego), Robobat

180 strona: 180 RCAD Żelbet wersja Podręcznik użytkownika gdzie możliwa jest dowolna aranżacja zmiennych wraz z podanymi przez użytkownika tekstami, symbolami itp. W polu Podgląd przedstawiany jest opis profilu stalowego wynikający ze zdefiniowanej składni. Opis ten bazuje na sztywno zapisanych wartościach liczbowych i reaguje na zmiany w preferencjach (zmiana jednostki, precyzji). UWAGA: w podglądzie nie wyświetlana jest jednostka. Poniżej pola z opisem umieszczona jest informacja w jakich jednostkach i z jaką precyzją wyświetlana będzie dana wartość. Lista zmiennych wchodzących w skład opisu profili stalowych to: %typ - typ profilu %len - długość zbrojenia (profilu) %pos - pozycja zbrojenia %stl - klasa stali %des - dodatkowy opis. UWAGA: Sposób opisu profilu stalowego zależny jest od typu opisywanego zbrojenia oraz kraju normowego. Zmienne, które mogą występować w składni, muszą być zapisywane w nawiasach {}; pomiędzy kolejnymi zmiennymi zapisanymi w tych nawiasach użytkownik może dodać dowolne teksty. 22. STYLE SYMBOLI 22.1.Style symboli Opcja umożliwia definicję/modyfikację symboli osi, poziomów i przekrojów używanych w elementach konstrukcji żelbetowej. Opcja dostępna jest: z menu wybierając opcję RBCR / Elementy graficzne / Style elementów graficznych z linii komend: RBCT_DEF_SYMBOL_STYLE. Po uruchomieniu opcji na ekranie pojawia się okno dialogowe Style symboli pokazane na poniższym rysunku. W programie dostępne są następujące typy symboli wykorzystywanych dla elementów konstrukcji żelbetowych (prezentowane są w polu Symbol w powyższym oknie dialogowym): symbol osi symbol poziomu symbol przekroju. Robobat

181 RCAD Żelbet wersja Podręcznik użytkownika strona: 181 Dla każdego typu symbolu w programie zdefiniowany został standardowy styl. Po podświetleniu typu symbolu oraz stylu symbolu w środkowej części okna dialogowego (pole Podgląd) prezentowany jest aktualny widok symbolu osi, poziomu lub przekroju. W prawej części okna dialogowego (oprócz standardowych klawiszy OK, Anuluj i Pomoc) znajdują się następujące klawisze: Domyślny - naciśnięcie tego klawisza powoduje ustawienie wskazanego stylu jako domyślnego stylu symbolu osi, poziomu lub przekroju Nowy - naciśnięcie tego klawisza powoduje otwarcie jednego z okien dialogowych: Oś konstrukcyjna, Oznaczenie poziomu lub Symbol przekroju, w których zdefiniowany może zostać nowy styl wybranego typu symbolu (w oparciu o istniejący styl) Modyfikuj - naciśnięcie tego klawisza powoduje otwarcie jednego z okien dialogowych: Oś konstrukcyjna, Oznaczenie poziomu lub Symbol przekroju, w których dokonane mogą zostać zmiany dla wybranego typu symbolu Usuń - naciśnięcie tego klawisza powoduje usunięcie podświetlonego stylu z listy stylów dostępnych w polu Style symbolu Oś konstrukcyjna Okno dialogowe służy do definicji nowego stylu lub modyfikacji istniejącego stylu osi konstrukcyjnej. Okno jest otwierane po naciśnięciu klawisza Nowy lub Modyfikuj w oknie dialogowym Style symboli, gdy w polu Symbol wybrany jest styl osi konstrukcji. W polu Oś znajdują się parametry linii prezentującej na rysunku oś konstrukcyjną: typ linii, kolor i grubość linii. W polu Otoczka określone mogą zostać parametry otoczki opisu osi konstrukcyjnej: kształt otoczki, wielkość otoczki, kolor otoczki i grubość linii otoczki; w programie dostępne są następujące kształty otoczki: koło, elipsa, kwadrat, ośmiokąt. Opcje znajdujące się w polu Tekst dotyczą opisu osi konstrukcyjnej znajdującego się w otoczce. Możliwe są do ustawienia następujące parametry: styl czcionki, kolor oraz jej wielkość; dodatkowo wybrany może zostać typ numeracji: literami: A, B, C, liczbami 1, 2, 3, liczbami I, II, III lub podając dowolne oznaczenia (po wybraniu opcji Definiuj). Aby dodać nowy opis osi konstrukcyjnej, należy podać nazwę stylu opisu osi (w polu Nazwa) i nacisnąć klawisz Dodaj. Robobat

182 strona: 182 RCAD Żelbet wersja Podręcznik użytkownika 22.3.Oznaczenie poziomu Okno dialogowe służy do definicji nowego stylu lub modyfikacji istniejącego stylu poziomu. Okno jest otwierane po naciśnięciu klawisza Nowy lub Modyfikuj w oknie dialogowym Style symboli, gdy w polu Symbol wybrany jest styl oznaczenia poziomu. W polu Oznaczenie graficzne znajdują się parametry symbolu prezentującego na rysunku poziom: typ symbolu, kolor symbolu, wielkość symbolu i grubość linii w symbolu. Poniżej znajdują się dwie opcje: Linia pomocnicza - włączenie tej opcji powoduje, że oprócz symbolu poziomu na rysunku prezentowana będzie linia pomocnicza łącząca symbol poziomu z poziomem elementu konstrukcji żelbetowej; przy wyłączonej opcji symbol poziomu będzie rysowany bez żadnych dodatkowych linii + dla wartości dodatniej - włączenie tej opcji powoduje, że w przypadku gdy wartość liczby prezentowanej na symbolu poziomu jest większa od zera, to dodatkowo będzie się pojawiał symbol + ; przy wyłączonej opcji wartość dodatnia będzie przedstawiana na symbolu poziomu bez żadnego dodatkowego symbolu. Opcje znajdujące się w polu Tekst dotyczą opisu poziomu znajdującego się na symbolu poziomu. Możliwe są do ustawienia następujące parametry: styl czcionki, kolor oraz jej wielkość; dodatkowo wybrana może zostać jednostka używana do prezentacji wartości poziomu oraz precyzja liczby (liczba miejsc po przecinku). Aby dodać nowy opis poziomu, należy podać nazwę stylu oznaczenia poziomu (w polu Nazwa) i nacisnąć klawisz Dodaj Symbol przekroju Okno dialogowe służy do definicji nowego stylu lub modyfikacji istniejącego stylu przekroju przez element konstrukcji żelbetowej. Okno jest otwierane po naciśnięciu klawisza Nowy lub Modyfikuj w oknie dialogowym Style symboli, gdy w polu Symbol wybrany jest styl symbolu przekroju. Okno składa się z dwóch zakładek: Oznaczenie graficzne Opis przekroju. Aby dodać nowy opis poziomu, należy podać nazwę stylu symbolu przekroju (w polu Nazwa) i nacisnąć klawisz Dodaj. Robobat

183 RCAD Żelbet wersja Podręcznik użytkownika strona: Oznaczenie graficzne Po wybraniu zakładki Oznaczenie graficzne w oknie dialogowym Symbol przekroju okno dialogowe przybiera postać pokazaną na poniższym rysunku. W polu Pozycja znajdują się parametry symbolu prezentującego na rysunku przekrój przez element konstrukcji żelbetowej: typ symbolu graficznego, zakończenie symbolu przekroju, kolor symbolu, wielkość symbolu i grubość linii w symbolu; dodatkowo wybrana może zostać numeracja symbolu przekroju: literami: A, B, C, liczbami 1, 2, 3, liczbami I, II, III lub podając dowolne oznaczenia (po wybraniu opcji Definiuj). Przykładowe oznaczenie symbolu przekroju pokazano na poniższym rysunku. Opcje znajdujące się w polu Numer dotyczą opisu przekroju. Możliwe są do ustawienia następujące parametry: styl czcionki, kolor oraz jej wielkość Opis przekroju Po wybraniu zakładki Opis przekroju w oknie dialogowym Symbol przekroju okno dialogowe przybiera postać pokazaną na poniższym rysunku. Robobat

184 strona: 184 RCAD Żelbet wersja Podręcznik użytkownika Opcje znajdujące się w polu Tekst opisu dotyczą opisu przekroju elementu żelbetowego. Możliwe są do ustawienia następujące parametry: styl czcionki, kolor oraz jej wielkość. Poniżej znajdują się dwie opcje: Podkreślenie - włączenie tej opcji powoduje, że opis (nazwa) przekroju będzie dodatkowo podkreślony linią o wybranym kolorze i grubości; przy wyłączonej opcji nazwa przekroju nie będzie podkreślana Przedrostek - włączenie tej opcji powoduje, że dostępne staje się dodatkowe pole edycyjne, w którym podany może zostać dowolny ciąg znaków będący przedrostkiem nazwy przekroju. Przykładowe oznaczenie nazwy przekroju pokazano na poniższym rysunku. 23. TABELE ZESTAWCZE ZBROJENIA 23.1.Tabele zestawcze zbrojenia (menedżer stylów) Opcja umożliwia definicję/modyfikację tabel używanych do zestawienia zbrojenia w elementach konstrukcji żelbetowej. Opcja dostępna jest: z menu wybierając opcję RBCR / Wykaz zbrojenia / Style zestawień zbrojenia z linii komend: RBCR_LIST_PAR. UWAGA: Tabele zbrojenia w programie RCAD Żelbet będą automatycznie uaktualniane po dokonanych na rysunku zmianach, jeżeli w oknie dialogowym Opcje (zakładka RBCR) włączona będzie opcja Automatyczna aktualizacja tabel. Po uruchomieniu opcji na ekranie pojawia się okno dialogowe Tabele zestawcze zbrojenia - menedżer stylów pokazane na poniższym rysunku. Robobat

185 RCAD Żelbet wersja Podręcznik użytkownika strona: 185 W programie dostępne są następujące typy tabeli zbrojenia (prezentowane są w polu Tabela w powyższym oknie dialogowym): GŁÓWNA - pręty zbrojeniowe PODSUMOWUJĄCA - pręty zbrojeniowe SZCZEGÓŁOWA - pręty zbrojeniowe GŁÓWNA - elementy (patrz Zarządzanie elementami) GŁÓWNA - siatki zbrojeniowe PODSUMOWUJĄCA - siatki zbrojeniowe GŁÓWNA - profile (stalowe). W poszczególnych typach tabel zestawienia zbrojenia prezentowane są następujące informacje: tabela GŁÓWNA - jest to globalne zestawienie zbrojenia tabela PODSUMOWUJĄCA - jest to zestawienie zbrojenia tylko dla rozkładu liniowo zmiennego (np. strzemion rozłożonych w belce o zmiennej wysokości), aby uzyskać taką tabelę, należy wybrać liniowo zmienny rozkład zbrojenia i wybrać opcję Wykaz zbrojenia / Zestawienie podsumowujące tabela SZCZEGÓŁOWA - sumaryczne zestawienie zużycia stali zbrojeniowej z rozdziałem na poszczególne średnice prętów (patrz również: Tworzenie rozkładu liniowo zmiennego i zestawienia szczegółowego) - dostępna dla rozkładu liniowo zmiennego i powierzchniowego rozkładu prętowego. Dla każdego typu tabeli w programie zdefiniowany został standardowy styl tabeli (jest prezentowany w polu Styl tabeli). Po podświetleniu typu tabeli oraz stylu tabeli w środkowej części okna dialogowego (pole Podgląd) prezentowany jest widok wybranego stylu tabeli. W prawej części okna dialogowego (oprócz standardowych klawiszy OK, Anuluj i Pomoc) znajdują się następujące klawisze: Domyślny - naciśnięcie tego klawisza powoduje ustawienie wskazanego stylu jako domyślnego układu tabeli (stylu opisu) Nowy - naciśnięcie tego klawisza powoduje otwarcie okna dialogowego Tworzenie nowego stylu tabeli zbrojenia, w którym zdefiniowany może zostać nowy styl wybranego typu tabeli (w oparciu o istniejący styl) Modyfikuj - naciśnięcie tego klawisza powoduje otwarcie okna dialogowego Modyfikacja stylu tabeli zbrojenia, w którym dokonane mogą zostać zmiany dla wybranego typu tabeli i stylu tabeli Usuń - naciśnięcie tego klawisza powoduje usunięcie podświetlonego stylu tabeli z listy stylów dostępnych w polu Style tabeli. Robobat

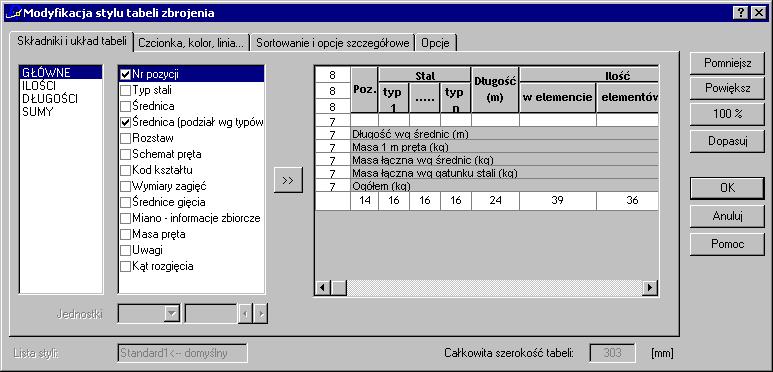

186 strona: 186 RCAD Żelbet wersja Podręcznik użytkownika 23.2.Tworzenie/modyfikacja stylu Tworzenie/modyfikacja stylu tabeli zbrojenia Okno dialogowe służy do definicji nowego stylu lub modyfikacji istniejącego stylu typu tabeli. Okno dialogowe Tworzenie nowego stylu tabeli zbrojenia może zostać otwarte po naciśnięciu klawisza Nowy w oknie dialogowym Tabele zestawcze zbrojenia (menedżer stylów) (okno dialogowe Modyfikacja stylu tabeli zbrojenia może zostać otwarte po naciśnięciu klawisza Modyfikuj). Okno dialogowe składa się z trzech zakładek: Składniki i układ tabeli Czcionka, kolor, linia Opcje. UWAGA: UWAGA: W przypadku wybrania jednego z typów tabeli zbrojenia dla prętów (GŁÓWNA - pręty, GŁÓWNA - elementy, PODSUMOWUJðCA - pręty, SZCZEGÓŁOWA - pręty, GŁÓWNA - profile) dostępna jest również kolejna zakładka Sortowanie i opcje szczegółowe. W przypadku wybrania typu PODSUMOWUJðCA - siatki dla siatek zbrojeniowych dostępna jest również kolejna zakładka Opcje wyświetlania (rozkroje siatek) Składniki i układ tabeli Po wybraniu zakładki Składniki i układ tabeli w oknie dialogowym Tworzenie/modyfikacja stylu tabeli zbrojenia okno dialogowe przybiera postać pokazaną na poniższym rysunku. UWAGA: Opcje znajdujące się na tej zakładce zależą od typu tabeli wybranej w oknie dialogowym Tabele zestawcze zbrojenia - menedżer stylów. Na powyższym rysunku pokazano opcje dostępne po wybraniu tabeli głównej dla prętów zbrojeniowych. W dolnej części okna dialogowe znajduje się pole edycyjne Nazwa stylu; w nim należy wpisać nazwę definiowanego stylu tabeli (w przypadku modyfikacji stylu tabeli pole Nazwa stylu nie jest dostępne). Aby zdefiniować/zmodyfikować styl tabeli, należy: Robobat

187 RCAD Żelbet wersja Podręcznik użytkownika strona: 187 wybrać zbiór składników tabeli (np. w pokazanym powyżej oknie dialogowym będą to: Pręt, Ilości, Długości, Zagięcia, Sumy) włączyć w kolejnym polu składniki, które mają znaleźć się w tabeli (opcja jest włączona, gdy pojawia się symbol ) nacisnąć klawisz >>. W prawej części okna dialogowego prezentowany jest zdefiniowany układ tabeli. Przykładowo, aby w zestawieniu GŁÓWNYM zbrojenia prezentowany był schemat (kształt) pręta, to należy: w oknie dialogowym Tabele zestawcze zbrojenia (menedżer stylów) wybrać tabelę GŁÓWNĄ nacisnąć klawisz Modyfikuj na zakładce Składniki i układ tabeli w oknie dialogowym Modyfikacja stylu tabeli zbrojenia włączyć opcję Schemat pręta nacisnąć klawisz >> powodujący dodanie nowej kolumny do tabeli głównej zbrojenia ustawić dodaną kolumnę ze schematem pręta w odpowiednim miejscu tabeli nacisnąć klawisz OK. Pozostałe składniki zestawienia zbrojenia mogą być dodawane w podobny sposób. UWAGA: Położenie kolumn oraz nazwy kolumn mogą być dowolnie modyfikowane dla każdego stylu zestawienia zbrojenia. W powyższym oknie dialogowym dostępne są również następujące opcje: całkowita szerokość tabeli - niedostępne pole edycyjne, w którym podawana jest wyznaczona w programie szerokość definiowanej tabeli klawisze: Powiększ, Pomniejsz, 100%, które umożliwiają powiększenie/pomniejszenie prezentacji tabeli prezentacji tabeli klawisz Dopasuj, którego naciśnięcie umożliwia dostosowanie szerokości kolumn tabeli do długości tekstów w nagłówkach kolumn. Kolejność poszczególnych kolumn tabeli może być dowolnie aranżowana. Aby móc tego dokonać, należy zaznaczyć całą kolumnę, a następnie - trzymając lewy klawisz myszy wciśnięty - przemieścić kolumnę w wybrane położenie. Ponadto w tabeli powiększona może zostać wysokość celek, a w nagłówku tabeli wprowadzone mogą zostać dodatkowe opisy użytkownika lub zmienione nazwy istniejących kolumn. W tabelach istnieje możliwość: dodawania dodatkowych pustych linii na początku i końcu tabeli dodawania pustych kolumn w tabelach dokładnej definicji wymiarów tabeli (szerokości kolumn i wysokości wierszy) - wymiary szerokości kolumn i wysokości wierszy są prezentowane odpowiednio poniżej tabeli i z lewej strony tabeli Czcionka, kolor, linia Po wybraniu zakładki Czcionka, kolor, linia w oknie dialogowym Tworzenie/modyfikacja stylu tabeli zbrojenia okno dialogowe przybiera postać pokazaną na poniższym rysunku. Robobat

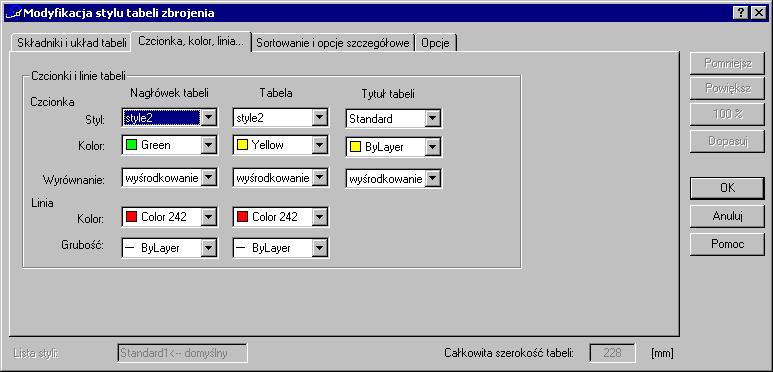

188 strona: 188 RCAD Żelbet wersja Podręcznik użytkownika Opcje dostępne w powyższym oknie dialogowym pozwalają na: określenie czcionki wykorzystywanej w tabeli (do nagłówka tabeli i wszystkich celek tabeli): styl, kolor oraz wyrównanie nagłówku tabeli i tekstu w celkach tabeli wybranie linii tabeli: grubości i koloru określenie czcionki wykorzystywanej do tytułu tabeli (jeśli włączona jest opcja Tabela z tytułem na zakładce Opcje): styl, kolor i wyrównanie tytułu tabeli Opcje Po wybraniu zakładki Opcje w oknie dialogowym Tworzenie/modyfikacja stylu tabeli zbrojenia okno dialogowe przybiera postać pokazaną na poniższym rysunku. W polu Opcje dostępne są następujące opcje: Autodopasowanie wysokości wierszy - jeżeli ta opcja jest włączona (pojawia się symbol ), to wysokość wierszy tabeli będzie automatycznie dostosowywana do wielkości symboli (schematów) kształtów elementów prezentowanych w tabeli Autodopasowanie szerokości kolumn w menedżerze wydruku - jeżeli ta opcja jest włączona (pojawia się symbol ), to szerokość kolumn tabeli będzie automatycznie dostosowywana do długości tytułów kolumn tabeli (patrz opis okna dialogowego Menedżer wydruku tabeli) Robobat

189 RCAD Żelbet wersja Podręcznik użytkownika strona: 189 tabela bez nagłówka - jeżeli ta opcja jest włączona (pojawia się symbol ), to generowana tabela nie będzie posiadała nagłówka numer pozycji zbrojenia w otoczce - jeżeli ta opcja jest włączona (pojawia się symbol ), to numer pozycji zbrojenia w tabeli będzie prezentowany w okrągłej otoczce ukryj linie poziome tabeli - jeżeli ta opcja jest włączona (pojawia się symbol ), to w tabeli nie będą pojawiały się poziome linie ukryj linie pionowe tabeli - jeżeli ta opcja jest włączona (pojawia się symbol ), to w tabeli nie będą pojawiały się pionowe linie Tabela z tytułem - jeżeli ta opcja jest włączona (pojawia się symbol ), to dostępne staje się pole edycyjne w dolnej części okna dialogowego, w którym wpisany może zostać tytuł tabeli; definicja czcionki wykorzystywanej do tytułu tabeli jest możliwa na zakładce Czcionka, kolor, linia Sortowanie i opcje szczegółowe Po wybraniu zakładki Sortowanie i opcje szczegółowe w oknie dialogowym Tworzenie/modyfikacja stylu tabeli zbrojenia okno dialogowe przybiera postać pokazaną na poniższym rysunku. UWAGA: Zakładka jest dostępna tylko dla prętowych typów tabeli zbrojenia (GŁÓWNA, PODSUMOWUJðCA, SZCZEGÓŁOWA). W górnej części okna dialogowego możliwy jest wybór opisu schematu pręta; istnieją trzy możliwości opisu schematu: podając wymiar, przedstawiając symbol schematu lub bez żadnego opisu. Możliwe jest również wybranie współczynnika skali określającego stosunek wielkości czcionki opisu schematu pręta do wielkości czcionki w tabeli. Te opcje są dostępne dla następujących typów tabel: GŁÓWNA i SZCZEGÓŁOWA. W polu Dla prętów bez zakładu podane może zostać oznaczenie długości na symbolu pręta w tabeli; pręty LM są to pręty podawane w metrach bieżących jako całkowita suma wszystkich utworzonych w rozkładzie kawałków (dotyczy to tylko prętów w rozkładach powierzchniowych) - patrz Zakład zbrojenia. Włączenie opcji Kąty rozgięcia i średnice gięcia dla haków powoduje, że w tabeli podawane będą informacje dotyczące haków na końcach prętów: kąta haka i średnicy gięcia haka (patrz rysunek poniżej). Robobat

190 strona: 190 RCAD Żelbet wersja Podręcznik użytkownika Opcja Tabela podsumowująca wg typów stali w układzie: wierszy lub kolumn dostępna jest jedynie dla tabeli PODSUMOWUJĄCEJ. Dodatkowo dla tabeli PODSUMOWUJĄCEJ można dodać w tabeli wiersz zawierający masy prętów (z podziałem na poszczególne elementy) Opcje wyświetlania (rozkroje siatek) Po wybraniu zakładki Opcje wyświetlanie (rozkroje siatek) w oknie dialogowym Tworzenie/modyfikacja stylu tabeli zbrojenia okno dialogowe przybiera postać pokazaną na poniższym rysunku. UWAGA: Zakładka jest dostępna tylko dla jednego typu tabeli zbrojenia: PODSUMOWUJðCA dla siatek zbrojeniowych. W górnej części okna dialogowego wybrana może zostać liczba schematów, które mają się znajdować w wierszu tabeli zbrojenia. UWAGA: Aby rozkroje pojawiały się w tabeli, na zakładce Składniki i układ tabeli musi zostać włączona opcja Rozkroje siatek. Na powyższej zakładce okna dialogowego określone mogą zostać parametry wyświetlania arkuszy (paneli) siatek zbrojeniowych i wygenerowanych (dociętych) siatek zbrojeniowych: dla arkuszy (paneli) siatek zbrojeniowych: - parametry obrysu (kolor, rodzaj linii i grubość) - parametry opisu (wysokość czcionki, styl i kolor) dla dociętych siatek zbrojeniowych: - parametry obrysu (kolor, rodzaj linii i grubość) - parametry opisu (wysokość czcionki, styl i kolor) - parametry wymiarów (wysokość czcionki, styl, kolor i położenie). Robobat

191 RCAD Żelbet wersja Podręcznik użytkownika strona: WYDRUK 24.1.Menedżer wydruku tabeli Opcja umożliwia definicję/modyfikację wyglądu wydruku tabel używanych do zestawienia stali. Opcja dostępna jest: z menu wybierając opcję RBCS / Raporty / Wydruk (część stalowa) lub RBCR / Wykaz zbrojenia / Wydruk/Eksport/Edycja zestawienia (część żelbetowa) z paska narzędziowego naciskając ikonę (część żelbetowa) lub ikonę (część stalowa) z linii komend: RBCS_LISTPRINT (część stalowa) lub RBCR_LIST_EXP (część żelbetowa). UWAGA: Tabele zbrojenia w programie RCAD Żelbet będą automatycznie uaktualniane po zmianach dokonanych na rysunku, jeżeli w oknie dialogowym Opcje (zakładka RBCR) włączona będzie opcja Automatyczna aktualizacja tabel. Po uruchomieniu opcji na ekranie pojawia się okno dialogowe Menedżer wydruku tabeli pokazane na poniższym rysunku (okno dialogowe pokazano dla elementów konstrukcji żelbetowych). Robobat

192 strona: 192 RCAD Żelbet wersja Podręcznik użytkownika Okno dialogowe Menedżer wydruku tabeli można podzielić na dwie zasadnicze części: w lewej części okna znajduje się drzewko wyboru (patrz poniższy rysunek), z którego użytkownik przy pomocy myszki wybiera jedną z opcji menedżera wydruku po prawej stronie drzewka wyboru znajduje się część okna dialogowego, w którym znajdują się odpowiednie parametry dla opcji wybranej przez użytkownika z drzewka wyboru; okno dialogowe jest aktualizowane po wyborze przez użytkownika opcji. W górnej części okna dialogowego pokazywany jest układ wybranego rodzaju tabeli. W górnej części okna dialogowego znajduje się kilka ikon: Podgląd wydruku - naciśnięcie tej ikony powoduje otwarcie podglądu wydruku tabeli; powrót do okna dialogowego następuje po naciśnięciu klawisza Zamknij Wydruk tabeli - naciśnięcie tej ikony rozpoczyna wydruk tabeli Zapis tabeli - naciśnięcie tej ikony powoduje otwarcie okna dialogowego umożliwiającego zapis tabeli w formacie programu MS Excel. Zapis może być przeprowadzony do: - plików o formacie *.CSV (Coma Separated Values), które mają postać pliku tekstowego - plików o formacie *.XLS - taki zapis oddaje w pełni ustawienia tabeli widoczne w oknie podglądu Zapis tabeli do programu MS Word - naciśnięcie tej ikony powoduje otwarcie okna dialogowego Zapisz jako umożliwiającego zapis tabeli w pliku programu MS Word o podanej nazwie Zapis ustawień graficznych - naciśnięcie tej ikony umożliwia zapis aktualnych ustawień menedżera wydruku Automatyczne dopasowanie szerokości kolumn - naciśnięcie tej ikony powoduje dostosowanie szerokości kolumn tabel do długości nazw kolumn tabeli Pomoc - naciśnięcie tej ikony powoduje otwarcie pomocy. UWAGA: W przypadku programu RCAD Żelbet dostępna jest jeszcze jedna ikona ; jej naciśnięcie pozwala na wstawienie tabeli do edytowanego rysunku. Należy dodać, że mimo iż kształt tabeli (wysokość celek, szerokość kolumn) bezpośrednio zależy od zdefiniowanego stylu tabeli, to użytkownik może dowolnie określić wysokość celek czy szerokość kolumn. W tabeli dodatkowo dostępne jest menu kontekstowe, w którym znajdują się następujące opcje: komórki tabeli - opcje: scalaj (połączenie kilku komórek tabeli w jedną komórkę) i usuń scalenie orientacja tekstu - pionowa, pozioma dodanie lub usunięcie kolumny w tabeli dodanie lub usunięcie wiersza w tabeli. Przykładowy układ tabeli po dodaniu nowej kolumny na początku tabeli, scaleniu kilku komórek tabeli i zmianie orientacji tekstu na pionowy pokazano na poniższym rysunku; tabela jest przedstawiona dla kilku pozycji zbrojenia elementów konstrukcji. Robobat

193 RCAD Żelbet wersja Podręcznik użytkownika strona: Kompozycja tabeli Po wybraniu opcji Kompozycja tabeli znajdującej się w drzewku wyboru leżącym w lewej części okna dialogowego Menedżer wydruku tabeli w prawej części okna znajdują się opcje pokazane na poniższym rysunku. Dla elementów konstrukcji stalowych możliwy jest wybór jednego z następujących rodzajów tabel: Zestawienie materiałów Zestawienie blach Zestawienie profili Zestawienie części użytkownika Lista elementów warsztatowych Lista montażowa Lista śrub (nitów) Lista cięć Przyporządkowanie śrub. Dla elementów konstrukcji żelbetowych możliwy jest wybór jednego z trzech rodzajów tabel: Główna (pręty zbrojeniowe) Podsumowująca (pręty zbrojeniowe) Szczegółowa (pręty zbrojeniowe) - konieczna jest selekcja graficzna rozkładu liniowo zmiennego/powierzchniowego rozkładu prętowego lub wpisanie numeru pozycji zbrojenia Główna (elementy) - patrz opis okna dialogowego Zarządzanie elementami Główna (siatki zbrojeniowe) Podsumowująca (siatki zbrojeniowe). Dla każdego typu tabeli możliwy jest wybór stylu tabeli uprzednio zdefiniowanego dla wybranego typu tabeli. Robobat

194 strona: 194 RCAD Żelbet wersja Podręcznik użytkownika Naciśnięcie klawisza Utwórz powoduje generację tabeli danego typu w oparciu o aktualną listę elementów (jeżeli lista jest pusta, to przejmowany jest wydruk pełny) w formacie aktywnego stylu tabeli (patrz: Style wykorzystywane w tabelach). W polu Lista elementów pokazywane są numery elementów uwzględnianych w tabeli. Naciśnięcie klawisza Selekcja zamyka okna dialogowe i pozwala na graficzny wybór elementów uwzględnianych w tabeli. Naciśnięcie klawisza Edytuj tabelę umożliwia graficzne wskazanie tabeli, która ma być edytowana. Zapis zmian dokonanych w tabeli może zostać zapisany po naciśnięciu klawisza Zapisz zmiany. W dolnej części okna dialogowego znajdują się opcje: Numer pierwszej strony - pole, w którym wpisany może zostać numer pierwszej drukowanej strony Dołącz nagłówek - włączenie tej opcji powoduje, że zdefiniowany nagłówek będzie pojawiał się na wydruku Dołącz stopkę - włączenie tej opcji powoduje, że zdefiniowana stopka będzie pojawiała się na wydruku Układ strony Po wybraniu opcji Układ strony znajdującej się w drzewku wyboru leżącym w lewej części okna dialogowego Menedżer wydruku tabeli w prawej części okna znajdują się opcje pokazane na poniższym rysunku. W powyższym oknie dialogowym określony może zostać sposób prezentacji tabeli: w polu Tytuły i linie tabeli: - jeżeli opcja Linie pionowe jest wyłączona, to w tabeli nie będą wyświetlane wszystkie linie pionowe - jeżeli opcja Linie poziome jest wyłączona, to w tabeli nie będą wyświetlane wszystkie linie poziome - jeżeli opcja Wydruk czarno-biały jest wyłączona, to w tabela drukowana będzie z wykorzystaniem zdefiniowanych kolorów w polu Centrowanie tabeli na stronie opcje określają w jaki sposób tabela ma być centrowana (w poziomie, w pionie lub zarówno w pionie jak i poziomie) w polu Orientacja zdefiniowana może zostać orientacja papieru (pozioma - dłuższy bok kartki papieru jest poziomy, pionowa - dłuższy bok kartki papieru jest pionowy) Obramowania Po wybraniu opcji Obramowania znajdującej się w drzewku wyboru leżącym w lewej części okna dialogowego Menedżer wydruku tabeli w prawej części okna znajdują się opcje pokazane na poniższym rysunku. Robobat

195 RCAD Żelbet wersja Podręcznik użytkownika strona: 195 W powyższym oknie dialogowym określony może zostać sposób prezentacji tabeli na stronie: brak jakiegokolwiek oddzielenia nagłówka/stopki od tabeli z linią oddzielającą nagłówek i stopkę od tabeli prezentowanie nagłówków i stopek w ramkach (można wybrać obramowanie tylko stopki, tylko nagłówka, tylko tabeli lub też łączyć obramowania wymienionych elementów) Odległości Po wybraniu opcji Odległości znajdującej się w drzewku wyboru leżącym w lewej części okna dialogowego Menedżer wydruku tabeli w prawej części okna znajdują się opcje pokazane na poniższym rysunku. W powyższym oknie dialogowym określone mogą zostać (podobnie jak w każdym edytorze tekstowym) marginesy strony: lewy, prawy, górny i dolny. Dodatkowo określone mogą zostać odległości pomiędzy ramką tabeli a nagłówkiem lub stopką. Wielkość nagłówka i stopki jest automatycznie wyliczana w programie; wymienione wielkości zależą od wielkości używanej czcionki, rozmiaru rysunku zawierającego logo firmy i liczby linii wymaganych w nagłówku lub stopce Kolory i formaty Po wybraniu opcji Kolory i formaty znajdującej się w drzewku wyboru leżącym w lewej części okna dialogowego Menedżer wydruku tabeli w prawej części okna znajdują się opcje pokazane na poniższym rysunku. Robobat

196 strona: 196 RCAD Żelbet wersja Podręcznik użytkownika W polu Ustawienia kolorów wybrany może zostać kolor dla następujących elementów tabeli: linii tabeli, separatorów, linii zmiany wymiaru, linii ciągnięcia i tła tabeli. W polu Ustawienia kolorów wybrane mogą zostać formaty i style wykorzystywane w następujących elementach tabeli: nagłówki kolumn tabeli, nagłówki wierszy tabeli i tekst znajdujący się w tabeli. Naciśnięcie klawisza Modyfikuj powoduje otwarcie okna dialogowego, w którym wybrany mogą zostać format (czcionka, kolor czcionki, wyrównanie) dla wymienionych elementów tabeli Nagłówek Po wybraniu opcji Nagłówek znajdującej się w drzewku wyboru leżącym w lewej części okna dialogowego Menedżer wydruku tabeli w prawej części okna znajdują się opcje pokazane na poniższym rysunku. W powyższym oknie dialogowym prezentowany jest układ nagłówka wydruku. Aby zmienić układ nagłówka, należy nacisnąć pole tabeli prezentującej układ nagłówka; rozwijana jest lista dostępnych zmiennych, z której możliwy jest wybór odpowiedniej zmiennej. Jeżeli kursor ustawiony jest w polu tabeli prezentującej układ nagłówka, to naciśnięcie klawisza Czcionka otwiera okno dialogowe, w którym wybrana może zostać czcionka używana w wybranym polu Stopka Po wybraniu opcji Stopka znajdującej się w drzewku wyboru leżącym w lewej części okna dialogowego Menedżer wydruku tabeli w prawej części okna znajdują się opcje pokazane na poniższym rysunku. Robobat

197 RCAD Żelbet wersja Podręcznik użytkownika strona: 197 W powyższym oknie dialogowym prezentowany jest układ stopki wydruku. Aby zmienić układ stopki, należy nacisnąć pole tabeli prezentującej układ stopki; rozwijana jest lista dostępnych zmiennych, z której możliwy jest wybór odpowiedniej zmiennej. Jeżeli kursor ustawiony jest w polu tabeli prezentującej układ stopki, to naciśnięcie klawisza Czcionka otwiera okno dialogowe, w którym wybrana może zostać czcionka używana w wybranym polu Parametry Po wybraniu opcji Parametry znajdującej się w drzewku wyboru leżącym w lewej części okna dialogowego Menedżer wydruku tabeli w prawej części okna znajdują się opcje pokazane na poniższym rysunku. W powyższym oknie dialogowym zawarte są wszystkie zdefiniowane w systemie zmienne oraz ich nazwy. UWAGA: Ustawienie zmiennej, a następnie jej modyfikacja musi być zatwierdzona naciśnięciem klawisza Ustaw. Zmienne służą do formatowania nagłówka i stopki wydruku: VAR_PAGE_NUMBER - zmienna umożliwiająca przypisanie aktualnej strony wydruku. Tekst przypisany zmiennej będzie poprzedzał liczbę wszystkich stron, jeżeli wykorzystana zostanie zmienna VAR_PAGE_TOTAL (np. nadanie zmiennej wartości "Strona VAR_PAGE_NUMBER" spowoduje, że na wydruku każda strona będzie drukowana w postaci Strona 1, Strona 2 itd.) VAR_PAGE_TOTAL - wartością tej zmiennej jest całkowita liczba stron wydruku. Tekst jej przypisany może być poprzedzony numerem bieżącej strony, jeżeli wykorzystana zostanie zmienna VAR_PAGE_NUMBER VAR_DATE, VAR_TIME - tym zmiennym można przypisać dowolny tekst i kombinację poniższych słów kluczowych (umożliwia to drukowanie aktualnej daty/czasu na wydruku); dozwolonymi formatami są: %A - pełna nazwa dnia tygodnia (Poniedziałek) %a - skrócona nazwa dnia tygodnia (Pon) Robobat

198 strona: 198 RCAD Żelbet wersja Podręcznik użytkownika %B - pełna nazwa miesiąca (Styczeń) %b - skrócona nazwa miesiąca (Sty) %c - standardowe przedstawienie daty i czasu %d - dzień miesiąca (01-31) %H - godzina (zegar 24-godzinny) (00-23) %I - godzina (zegar 12-godzinny) (01-12) %j - kolejny dzień roku ( ) %M - minuta (00-59) %m - miesiąc (01-12) %p - lokalny odpowiednik angielskich skrótów AM / PM %S - sekunda (00-59) %U - kolejny tydzień roku (pierwszy dzień - Niedziela) (00-53) %W - kolejny tydzień roku (pierwszy dzień - Poniedziałek) (00-53) %w - dzień tygodnia (0-6, Niedziela jest 0) %X - standardowe przedstawienie czasu %x - standardowe przedstawienie daty %Y - rok i wiek %y - rok podawany bez wieku (00-99) %Z - nazwa strefy czasowej %% - znak procentu. Standardowe przedstawienie daty to następujący łańcuch zmiennych: %a %b %d %Y Standardowe przedstawienie czasu to następujący łańcuch zmiennych: %H:%M:%S Standardowe przedstawienie daty i czasu to następujący łańcuch zmiennych: %a %b %d %H:%M:%S %Y. Pozostałe zmienne, wymienione poniżej, nie zawierają innych wartości niż teksty przypisane im przez użytkownika. Ich nazwy służą jedynie do wygodnej klasyfikacji przy formatowaniu. W programie RCAD Żelbet można używać następujących zmiennych powiązanych z wydrukiem: VAR_INV_NAME - nazwa inwestora VAR_INV_ADDRESS - adres inwestora VAR_INV_PHONE - telefon inwestora VAR_INV_FAX - faks inwestora VAR_INV_ - adres poczty elektronicznej inwestora VAR_OFF_NAME - nazwa biura projektów VAR_OFF_ADDRESS - adres biura projektów VAR_OFF_PHONE - telefon biura projektów VAR_OFF_FAX - faks biura projektów VAR_OFF_ - adres poczty elektronicznej biura projektów VAR_SCALE - skala rysunku VAR_DRAW_NAME - nazwa rysunku VAR_FILE - nazwa pliku DWG zawierającego rysunek VAR_DESIGNER - projektant VAR_VERIF - weryfikacja VAR_PROJ_NAME, VAR_PROJ_NUM VAR_REV_NAME, VAR_REV_NUM VAR_LOGO - ścieżka dostępu do pliku *.bmp. Zmienne te można również wstawiać podczas tworzenia własnych arkuszy wydrukowych. Przy wstawianiu takiego arkusza program automatycznie wypełni zmienne wartościami ustawionymi w menadżerze wydruku tabel Szablony Po wybraniu opcji Szablony znajdującej się w drzewku wyboru leżącym w lewej części okna dialogowego Menedżer wydruku tabeli w prawej części okna znajdują się opcje pokazane na poniższym rysunku. Robobat

199 RCAD Żelbet wersja Podręcznik użytkownika strona: 199 W powyższym oknie dialogowym wybrane mogą zostać szablony dla wydruków tabel do dwóch programów: - MS Word : pliki o formacie *.dot - MS Excel : pliki o formacie *.xlt. W polach edycyjnych można podać nazwy plików z pełną ścieżką dostępu; po naciśnięciu klawisza Szukaj możliwe jest wskazanie pliku szablonu na dysku twardym komputera. W programie RCAD Żelbet w dolnej części okna dialogowego dostępne są dodatkowe opcje dla wydruków do programu MS Word. Pozwalają one na dodanie dodatkowej tabeli podsumowującej zawierającej informacje na temat zbrojenia (włączona opcja Dołącz tabelę podsumowującą); możliwe jest ustawienie tabeli albo na końcu całego wydruku, albo dla kilku kolejnych zbrojeń na stronie. Włączenie opcji: Automatyczna szerokość kolumn powoduje, że szerokości kolumn tabel będą automatycznie dostosowywane do długości nazw kolumn tabeli Automatyczna wysokość wierszy powoduje, że wysokości wierszy tabel będą automatycznie dostosowywane do zawartości wierszy tabeli Przykład definicji widoków i tworzenia rysunku końcowego Przykład pokazuje tworzenie rysunków dla stopy fundamentowej i słupa żelbetowego wygenerowanych przy pomocy makr dostępnych w programie RCAD Żelbet (przykładowa stopa fundamentowa i słup zdefiniowane na zakładce Model pokazane są na poniższym rysunku). Robobat

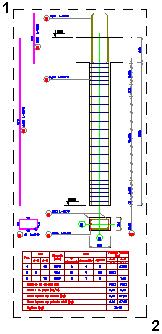

200 strona: 200 RCAD Żelbet wersja Podręcznik użytkownika Pierwszym etapem tworzenia rysunku jest utworzenie widoków w przestrzeni modelu. Aby utworzyć widoki dla rzutów stopy i słupa, należy: nacisnąć ikonę Utwórz widok wskazać pierwszy i drugi wierzchołek określający np. widok słupa z tabelą zbrojenia (patrz poniższy rysunek) UWAGA: Widok słupa i widok tabeli mogą być utworzone osobno (tabela i słup na osobnych widokach). w linii komend podać nazwę widoku np. Słup - elewacja_przekrój i nacisnąć klawisz ENTER przyjąć domyślną wartość skali 1:20 i nacisnąć klawisz ENTER; nazwa zdefiniowanego widoku pojawia się na zakładce Pozycje w oknie dialogowym Inspektor obiektów podobnie postąpić przy tworzeniu widoku rzutów stopy fundamentowej (nazwa widoku - stopa fundamentowa SF1, skala domyślna). Drugim etapem tworzenia rysunku jest przeniesienie utworzonych widoków na arkusz wydrukowy. Aby umieścić widoki na arkuszu wydrukowym, należy: przejść na zakładkę Wydruki w oknie dialogowym Inspektor obiektów; dodać nową zakładkę wydrukową np. szablon A1 Robobat w oknie dialogowym Inspektor obiektów na zakładce Wydruki aktywować A1 Robobat (wskazać nazwę A1 Robobat i po naciśnięciu prawego klawisza myszki wybrać opcję Aktywuj z menu kontekstowego) przejść na zakładkę Pozycje w oknie dialogowym Inspektor obiektów po wskazaniu widoku słupa (widok Słup - elewacja) i naciśnięciu prawego klawisza myszki wybrać opcję Dodaj do aktualnego wydruku z menu kontekstowego wskazać położenie widoku na arkuszu wydrukowym podobnie postąpić podczas umieszczania na wydruku rzutów stopy fundamentowej. Utworzony wydruk (rysunek końcowy) został pokazany na poniższym rysunku. Robobat

201 RCAD Żelbet wersja Podręcznik użytkownika strona: Lista komend dostępnych w module wydrukowym W module umożliwiającym wydruki dostępne są następujące komendy: RBCT_ACTDOC Dostępna dla wyselekcjonowanego dokumentu znajdującego się w drzewku pozycji; celem opcji jest aktywowanie w arkuszu edycyjnym wybranego dokumentu (w celu jego edycji); użytkownik może mieć utworzonych wiele dokumentów, z których tylko jeden jest aktywny - czyli może być edytowany - na arkuszu edycyjnym. RBCT_ADDTOPRINT Dostępna dla wyselekcjonowanego widoku znajdującego się w drzewku pozycji; aktywny musi być arkusz papierowy, do którego dodany ma zostać widok; celem opcji jest kompozycja końcowego wydruku; komenda dodaje wybrany widok do aktualnego arkusza papierowego (wydruku); UWAGA: widok może się znajdować tylko na jednym wydruku. RBCT_ADDALLTOPRINT Dostępna dla wyselekcjonowanego dokumentu znajdującego się w drzewku pozycji; aktywny musi być arkusz papierowy, do którego dodany ma zostać widok; celem opcji jest kompozycja końcowego wydruku; komenda dodaje wszystkie widoki należące do danego dokumentu (a nie dodane jeszcze do innego wydruku) do aktualnego arkusza papierowego. RBCT_FITVIEWS Dostępna dla aktywnego dokumentu - aktywny musi być również arkusz edycyjny; celem jest poprawa komfortu pracy; komenda powoduje dostosowanie wymiarów widoków znajdujących się na arkuszu edycyjnym do aktualnych rozmiarów okna programu AutoCAD. RBCT_DELPRINTOUT Dostępna dla wyselekcjonowanego wydruku w drzewku wydruków; celem opcji jest usunięcie wydruku; komenda powoduje również usunięcie odpowiadającego mu arkusza papierowego. Robobat

202 strona: 202 RCAD Żelbet wersja Podręcznik użytkownika RBCT_REMFROMRINT Dostępna dla wyselekcjonowanego widoku znajdującego się w drzewku wydruku; celem jest usunięcie widoku z wydruku; komenda powoduje usunięcie widoku tylko z wydruku - pozostaje on w dokumencie i można go ponownie wykorzystać (np. dodając do innego wydruku). RBCT_DELALLFROMPRINT Dostępna dla wyselekcjonowanego dokumentu znajdującego się w drzewku wydruku; celem jest usunięcie widoków należących do wybranego dokumentu z wydruku; Komenda powoduje usunięcie widoków tylko z wydruku - pozostają one w dokumencie i można je ponownie wykorzystać (np. dodając do innego wydruku). RBCT_DELDOC Dostępna dla wyselekcjonowanego dokumentu znajdującego się w drzewku pozycji; celem jest usunięcie dokumentu z listy dokumentów utworzonych dla danej pozycji; komenda powoduje usunięcie wszystkich rysunków należących do dokumentu. RBCT_EDITVIEW Dostępna dla wyselekcjonowanego widoku znajdującego się w drzewku wydruku; celem jest przejście do trybu edycji wybranego widoku; komenda umożliwia proste przejście od edycji wydruku do edycji znajdującego się na nim widoku (rysunku); komenda powoduje aktywację arkusza edycyjnego oraz dokumentu, do którego należy wybrany widok. RBCT_EDITDOC Dostępna dla wyselekcjonowanego dokumentu znajdującego się w drzewku wydruku; celem jest przejście do trybu edycji wybranego dokumentu; komenda umożliwia proste przejście od edycji wydruku do edycji znajdujących się widoków (rysunków); komenda powoduje aktywację arkusza edycyjnego oraz wybranego dokumentu. RBCT_MEDIT_ON Dostępna dla aktywnego jednowidokowego dokumentu; pozwala na edycję dokumentu na arkuszu modelu. RBCT_MEDIT_OFF Komenda przywraca standardową funkcjonalność arkusza modelu. RBCT_REG_LAYER Dostępna dla aktywnego dokumentu i widoku; po dodaniu warstwy użytkownik może przy pomocy opcji dostępnych w programie AutoCAD zmienić jej nazwę; program zarządza warstwami w ramach dostępnych widoków i dokumentów; warstwa musi zostać dodana przy pomocy opcji programu RCAD (problem dotyczy tylko warstw używanych na arkuszu edycyjnym). RBCT_DELETEPOS Dostępna dla wyselekcjonowanej pozycji w drzewku pozycji; celem opcji jest usunięcie pozycji; UWAGA: tylko pozycje utworzone przez użytkownika mogą zostać usunięte - nie można usunąć pozycji utworzonych na podstawie elementów modelu. RBCT_RENAMEPOS Dostępna dla wyselekcjonowanej pozycji w drzewku pozycji; komenda umożliwia zmianę nazwy pozycji. RBCT_RENAMEVIEW Dostępna dla wyselekcjonowanego widoku w drzewku pozycji; komenda umożliwia zmianę nazwy widoku. RBCT_RENAMEDOC Dostępna dla wyselekcjonowanego dokumentu w drzewku pozycji; komenda umożliwia zmianę nazwy dokumentu. Robobat

203 RCAD Żelbet wersja Podręcznik użytkownika strona: 203 RBCT_RENAMEPRINTOUT Dostępna dla wyselekcjonowanego wydruku w drzewku wydruków; komenda umożliwia zmianę nazwy wydruku; nazwa wydruku jest zawsze identyczna z nazwą odpowiadającego mu arkusza papierowego (wydruku). RBCT_ACTVIEW Dostępna dla wyselekcjonowanego widoku w drzewku pozycji; komenda powoduje, że widok programu AutoCAD odpowiadający wybranemu widokowi staje się aktywny; UWAGA: widok musi należeć do aktywnego dokumentu. RBCT_ADDTEMPLATE Komenda powoduje dodanie nowego szablonu; w oknie dialogowym, które jest otwierane po wybraniu tej opcji, podana może zostać nazwa nowego szablonu oraz wybrany może zostać jeden z zarejestrowanych typów szablonów. RBCT_DELTEMPLATE Dostępna dla wyselekcjonowanego szablonu w drzewku szablonów; komenda powoduje usunięcie wybranego szablonu. RBCT_RENAMETEMPLATE Dostępna dla wyselekcjonowanego szablonu w drzewku szablonów; komenda umożliwia zmianę nazwy wybranego szablonu. RBCT_ACTTEMPLATE Dostępna dla wyselekcjonowanego szablonu w drzewku szablonów; komenda powoduje aktywację wybranego szablonu na arkuszu szablonów (umożliwia to jego edycję). RBCT_ADDVIEWPORT Dostępna dla aktywnego szablonu na arkuszu szablonów; komenda powoduje dodanie widoku do aktywnego szablonu; w oknie dialogowym, które jest otwierane po wybraniu tej opcji, wybrana może zostać nazwa widoku, skala i typ widoku; nazwa i skala mogą zostać zmienione w dowolnej chwili, natomiast typu już nie da się zmienić. RBCT_DELVIEWPORT Dostępna dla wyselekcjonowanego widoku w drzewku szablonów; komenda umożliwia usunięcie widoku. RBCT_APPENDDOC Dostępna dla wyselekcjonowanej pozycji w drzewku pozycji; komenda umożliwia dodanie dokumentu do wybranej pozycji; w oknie dialogowym, które pojawia się po wybraniu tej opcji, podana może zostać nazwa dokumentu oraz wybrany może zostać szablon, na bazie którego ma zostać utworzony dokument. RBCT_CNGSCALE Dostępna dla aktywnego widoku znajdującego się na arkuszu edycyjnym; komenda pozwala na zmianę skali widoku; skala podawana jest w postaci liczby naturalnej n, co oznacza skalę 1 : n. RBCT_SETVIEWRANGE Dostępna dla aktywnego widoku znajdującego się na arkuszu edycyjnym; komenda pozwala na ustawienie zakresu widoku widocznego na wydruku; użytkownik zaznacza prostokątem fragment widoku, który ma być widoczny na wydruku; należy pamiętać, że operacje edycyjne na arkuszu edycyjnym nie powodują modyfikacji zdefiniowanego obszaru do wydruku. RBCT_REFRESHDOC Dostępna dla wyselekcjonowanego dokumentu w drzewku pozycji; komenda pozwala na odświeżenie wybranego dokumentu; gdy element modelu konstrukcji, dla którego utworzona została pozycja, ulegnie zmianie, to odświeżeniu podlegają dokumenty utworzone dla tej pozycji; dokument, który wymaga odświeżenia, zaznaczony jest czerwoną przekątną. Robobat

204 strona: 204 RCAD Żelbet wersja Podręcznik użytkownika RBCT_REFRESHALLDOC Dostępna dla wyselekcjonowanej pozycji w drzewku pozycji; komenda pozwala na odświeżeniu wszystkich dokumentów należących do wybranej pozycji; gdy element modelu konstrukcji, dla którego utworzona została pozycja, ulegnie zmianie, to odświeżeniu podlegają dokumenty utworzone dla tej pozycji; dokument, który wymaga odświeżenia, zaznaczony jest czerwoną przekątną. RBCT_PRINTVFRAMEON Dostępna dla wszystkich zdefiniowanych widoków wydrukowych. RBCT_PRINTVFRAMEOFF Dostępna dla wszystkich zdefiniowanych widoków wydrukowych; obszary oznaczone prostokątami (określają widoki programu AutoCAD ) nie będą drukowane. RBCT_ADDDETAILVIEW Dostępna dla aktywnego widoku znajdującego się na arkuszu edycyjnym; komenda pozwala na dodanie nowego widoku na podstawie aktywnego widoku; po wywołaniu komendy należy zaznaczyć prostokątem fragment aktywnego widoku, który ma stać się nowym widokiem; utworzony w ten sposób widok jest tego samego typu, co widok wyjściowy i znajduje się w tym samym miejscu na arkuszu edycyjnym; nowy widok dodawany jest do drzewka pozycji; na nowym widoku znajdują się kopie elementów znajdujących się w wybranym prostokącie; utworzony widok może być więc edytowany niezależnie od widoku wyjściowego; komenda użyteczna jest w sytuacji, gdy konieczny jest drugi rysunek tego samego fragmentu do niezależnej edycji lub dwa rysunki w różnych skalach. RBCT_ADDVIEW Dostępna dla aktywnego widoku znajdującego się na arkuszu edycyjnym; komenda pozwala na dodanie nowego widoku na podstawie aktywnego widoku; po wywołaniu komendy należy zaznaczyć prostokątem fragment aktywnego widoku, który ma stać się nowym widokiem; utworzony w ten sposób widok jest tego samego typu, co widok wyjściowy i znajduje się w tym samym miejscu na arkuszu edycyjnym; nowy widok dodawany jest do drzewka pozycji; na nowym widoku znajdują się te same elementy, które znajdują się w wybranym prostokącie; edycja utworzonego widoku powoduje również zmiany w widoku wyjściowym; komenda jest użyteczna w sytuacji, gdy z jednego dużego widoku (rysunku), który nie jest dodawany do wydruku, utworzonych ma zostać kilka niezależnych widoków; wszystkie utworzone widoki mają wspólną skalę. RBCT_DELVIEW Dostępna dla wyselekcjonowanego widoku w drzewku pozycji; komenda pozwala na usunięcie widoku dodanego za pomocą komend: RBCT_ADDDETAILVIEW lub RBCT_ADDVIEW; UWAGA: oryginalny widok, znajdujący się w szablonie, z którego powstał dokument, nie może zostać usunięty. RBCT_SHOWIEW Dostępna dla wyselekcjonowanego widoku w drzewku pozycji; komenda umożliwia edycję w aktywnym widoku; jeżeli do dokumentu zostały dodane dodatkowe widoki w trakcie edycji, to nie wszystkie widoki są widoczne na arkuszu edycyjnym. RBCT_REGMODELLAYERS Dostępna dla całego projektu; komenda umożliwia optymalizację pracy; po wybraniu tej komendy w oknie dialogowym, które pojawia się na ekranie, deklarowane mogą być warstwy przeznaczone do pracy w modelu; podczas pracy na arkuszu edycyjnym, papierowym (wydruku) lub szablonów warstwy są zamrażane - powoduje to optymalizację działania komendy REGENALL. Robobat

205 RCAD Żelbet wersja Podręcznik użytkownika strona: NARZĘDZIA 25.1.Skala rysunków Wszystkie obiekty rysowane przy pomocy opcji dostępnych w programie RCAD wykorzystują jednostki wybrane w oknie dialogowym Preferencje zadania (zakładka Normy / jednostki). Wybór jednostek dotyczy długości zbrojenia, otuliny zbrojenia, średnicy zbrojenia itp. Praca w programie RCAD może odbywać się w różnych jednostkach pracy (mm, cm, m). Rozpoczynając pracę w programie RCAD Żelbet mamy ustawioną domyślną skalę modelu 1 : 20 (Inspektor obiektów / Pozycje / Widok ogólny); oznacza to, że wszystkie opisy prętów i rozkładów prętów oraz wymiary będą wstawiane w skali 1:20 (UWAGA: pręty są zawsze rysowane w skali 1:1). Domyślna skala może zostać zmieniona w dolnej części okna dialogowego Inspektor obiektów. Praca w programie może odbywać się w kilku skalach jednocześnie wykorzystując aktywne widoki. W tym celu należy utworzyć kilka widoków nadając im odpowiednią skalę np. 1:20, 1:25 lub 1:50. Jeżeli chcemy narysować obiekty w skali np. 1:50, to aktywujemy widok mający taką skalę (zostanie podświetlony na czerwono) i w tym widoku wstawiamy pręty zbrojeniowe (ich opis będzie miał skalę 1:50). Należy zawsze pamiętać o tym, że na zakładce Model przyjmowana jest skala aktywnego widoku. Skalę rysunku znajdującego się na wybranym widoku można zmieniać modyfikując skalę tego widoku. Modyfikacja skali dotyczy opisu rozkładu zbrojenia, linii wymiarowych, tekstów i skali linii (ltscale) opisu zbrojenia; po wykonaniu tej opcji na rysunku prezentowanym na zakładce Model zmieniają się wielkości liter, pastylek, linii wymiarowych. Podczas wstawiania widoków utworzonych w różnych skalach na arkusz wydrukowy wielkości liter i linii wymiarowych są jednakowe. Patrz również - przykłady: Ustalenie skali widoku Różna skala rysunków na widoku i przygotowanie wydruku 25.2.Ustalenie skali widoku Przygotowane mają zostać rysunki dla dokumentu pokazanego na poniższym rysunku (przekrój belki żelbetowej ze strzemieniem oraz przekrój podłużny belki z rozkładem strzemion po długości belki). Aby utworzyć widoki dla powyższego rysunku, należy: nacisnąć ikonę Utwórz widok wskazać pierwszy i drugi wierzchołek definiujący widok przekroju poprzecznego belki (patrz poniższy rysunek) Robobat

206 strona: 206 RCAD Żelbet wersja Podręcznik użytkownika podać nazwę widoku np. Widok poprzeczny i nacisnąć klawisz ENTER podać skalę widoku lub przyjąć domyślną wartość skali 1:20 i nacisnąć klawisz ENTER. Utworzony został widok o podanej nazwie w aktywnym dokumencie dla bieżącej pozycji. Podobnie postąpić przy tworzeniu drugiego widoku - widoku przekroju podłużnego belki Różna skala rysunków na widoku i przygotowanie wydruku Przygotowane mają zostać rysunki o różnych skalach dla dokumentu pokazanego na poniższym rysunku (przekrój belki żelbetowej ze strzemieniem oraz widok belki z rozkładem strzemion po długości belki). Utworzyć widoki w taki sam sposób jak opisano w rozdziale Ustalenie skali widoku. Aby zmienić skalę jednego z widoków (zmieniana będzie skala widoku Widok poprzeczny), należy w oknie dialogowym Inspektor obiektów podświetlić widok poprzeczny (z menu kontekstowego prawym klawiszem myszy wybrać komendę Pokaz widok lub kliknąć dwukrotnie na Widok poprzeczny). Następnie w dolnej części okna dialogowego Inspektor obiektów zdefiniować właściwą skalę dla danego widoku. Zmianie ulegnie całość opisów zawartych w wyciętym widoku poprzecznym. Stworzone widoki zostaną teraz dodane do wydruku. Aby tego dokonać, należy: przejść na zakładkę arkusza wydrukowego (np. layout1 standardowo istniejącego w programie AutoCAD ) wybrać rozmiar wydruku (np. papier rozmiaru A2) wybrać utworzony wcześniej widok (np. Widok poprzeczny) w oknie dialogowym Inspektor obiektów Robobat

207 RCAD Żelbet wersja Podręcznik użytkownika strona: 207 nacisnąć prawy klawisz myszki i w menu kontekstowym wybrać opcję Dodaj do aktualnego wydruku wskazać położenie widoku na wydruku. Podobnie postąpić z drugim widokiem (Widok podłużny); po wykonaniu tej operacji wydruk składał się będzie z przekroju poprzecznego i podłużnego belki z rozrysowanym zbrojeniem poprzecznym Znajdź zbrojenie Opcja pozwala na wyszukanie na rysunku zbrojenia o podanym numerze pozycji. Opcja dostępna jest: z menu wybierając opcję RBCR / Narzędzia / Znajdź zbrojenie z paska narzędziowego naciskając ikonę z linii komend: RBCR_TOOL_FINDR. W linii komend należy wpisać numer poszukiwanej pozycji zbrojenia. Możliwe jest również znalezienie następnej (poprzedniej) pozycji zbrojenia tego samego typu (pręta, rozkładu, itp.) Informacja o zbrojeniu Opcja pozwala na wyświetlenie podstawowych informacji o pręcie zbrojeniowym lub rozkładzie. Opcja dostępna jest: z menu wybierając opcję RBCR / Narzędzia / Informacje o zbrojeniu z paska narzędziowego naciskając ikonę z linii komend: RBCR_TOOL_INFO. Wybranie tej opcji powoduje, że kursor myszki zmienia się i przyjmuje postać krzyża. Gdy kursor znajduje się blisko pozycji zbrojenia (pręt zbrojeniowy, rozkład zbrojenia) położonej na rysunku, na ekranie pojawia się niewielkie okno dialogowe, w którym prezentowane są informacje dotyczące wskazanego zbrojenia. Jeśli dowolna informacja o zbrojeniu nie jest dostępna (np. nr pozycji czy rozstaw), to zamiast wartości prezentowany jest symbol ---. Przykładowe informacje o zbrojeniu przedstawiono na poniższym rysunku. Robobat

208 strona: 208 RCAD Żelbet wersja Podręcznik użytkownika 25.6.Renumeracja pozycji zbrojenia Opcja pozwala na zmianę numeracji zbrojenia. Opcja dostępna jest: z menu wybierając opcję RBCR / Narzędzia / Renumeracja pozycji zbrojeniu z paska narzędziowego naciskając ikonę z linii komend: RBCR_TOOL_RENUM. Do przeprowadzenia renumeracji konieczne jest dokonanie wyboru elementu lub grupy elementów, których numery będą zmieniane. Renumeracja odbywa się w aktywnym dokumencie. Po utworzeniu ostatecznego rysunku (wydruku) zmiana numeracji w modelu powoduje automatyczną zmianę numeracji na wydruku z zachowaniem spójności; spójność numeracji na wydruku oznacza sprawdzenie, czy na danym arkuszu nie występuje różne zbrojenie o tym samym numerze pozycji. W domyślnym trybie działania wybranie opcji powoduje jednorazową zmianę numeru pozycji wskazanego zbrojenia. W programie dostępne są dodatkowo następujące tryby renumeracji: Globalna renumeracja Konsolidacja numeracji Renumeracja identycznych prętów. Linia komend: Wskaż/podaj nr zbrojenia lub [Przesunięcie / Konsolidacja / Identyczne zbrojenie] : Należy wskazać graficznie opis zbrojenia (zbrojenie z pozycją) lub wpisać numer pozycji Nowy nr zbrojenia: Należy wpisać nowy numer pozycji; następnie dokonywane jest sprawdzenie, czy wpisany numer już istnieje. Jeżeli tak, to następuje weryfikacja, czy obydwa numery przypisane są do identycznego zbrojenia. Jeżeli tak nie jest, to wyświetlane jest ostrzeżenie i należy ponownie wpisać nowy numer zbrojenia. Po zakończeniu renumeracji automatycznie uaktualniane są zestawienia. Przesunięcie Przesunięcie numeracji od pozycji <1> : 5 Domyślnie proponowana jest w programie pierwsza (o najniższym numerze) pozycja zbrojenia. Jeżeli wpisany zostanie inny numer pozycji (o wyższym numerze), to operacja renumeracji dokonywana będzie dla wszystkich pozycji o numerach wyższych od podanego numeru pozycji (wraz z wpisanym numerem). UWAGA: Podany numer pozycji (w tym przypadku 5) musi istnieć na rysunku. Jeżeli nie istnieje taki numer pozycji, to pojawi się ostrzeżenie i należy wpisać nowy numer pozycji. Pozycja [5] zamieniona zostanie na : 13 Należy wpisać nowy numer pozycji; po zakończeniu renumeracji automatycznie uaktualniane są zestawienia. Przykład operacji przesunięcia Istnieją pozycje numer: Przesunięcie numeracji od pozycji <1> : 5 Pozycja [5] zamieniona zostanie na : 13 Wynik dokonanej renumeracji: Przesunięcie numeracji zachowało nieciągłości numeracji. Robobat

209 RCAD Żelbet wersja Podręcznik użytkownika strona: 209 Konsolidacja Renumeracja od pozycji <1> : 5 Domyślnie proponowana jest w programie pierwsza (o najniższym numerze) pozycja zbrojenia. Jeżeli wpisany zostanie inny numer pozycji (o wyższym numerze), to operacja renumeracji dokonywana będzie dla wszystkich pozycji o numerach wyższych od podanego numeru pozycji (wraz z wpisanym numerem). UWAGA: Podany numer pozycji (w tym przypadku 5) musi istnieć na rysunku. Jeżeli nie istnieje taki numer pozycji, to pojawi się ostrzeżenie i należy wpisać nowy numer pozycji. Po zakończeniu renumeracji automatycznie uaktualniane są zestawienia. Przykład operacji konsolidacji Istnieją pozycje numer: Renumeracja od pozycji <1> : 5 Wynik dokonanej renumeracji: Usunięte zostały nieciągłości numeracji począwszy od wybranego numeru pozycji. Identyczne zbrojenie Renumeracja od pozycji <1> : 5 Domyślnie proponowana jest w programie pierwsza (o najniższym numerze) pozycja zbrojenia. Jeżeli wpisany zostanie inny numer pozycji (o wyższym numerze), to operacja renumeracji (wyszukiwania identycznego zbrojenia) dokonywana będzie dla wszystkich pozycji o numerach wyższych od podanego numeru pozycji (wraz z wpisanym numerem). UWAGA: Podany numer pozycji (w tym przypadku 5) musi istnieć na rysunku. Jeżeli nie istnieje taki numer pozycji, to pojawi się ostrzeżenie i należy wpisać nowy numer pozycji. Po zakończeniu przeszukiwania wyświetlany jest raport przedstawiający dokonane zmiany w numeracji pozycji. Zmiana numeracji pozycji zawsze odbywa się z wyższego numeru na niższy. Przykład operacji wyszukiwania identycznego zbrojenia Pozycja: 12,15,65 - zamiana na [5] Pozycja: 99 - zamiana na [13] 26. ZAŁĄCZNIK - OPIS TYPOWYCH KONSTRUKCJI (MAKR ŻELBETOWYCH) 26.1.RCAD ñelbet - Opis konstrukcji typowych (makr) W obecnej wersji programu RCAD Żelbet dostępne są następujące typy konstrukcji parametrycznych (makr służących do generacji deskowania / zbrojenia typowych elementów konstrukcji żelbetowych): DESKOWANIE - Stopa fundamentowa - Stopa kielichowa - Ława fundamentowa - Słup - Belka - Schody Robobat

210 strona: 210 RCAD Żelbet wersja Podręcznik użytkownika - Oczep - Belka podwalinowa - Attyka - Mur oporowy. Dodatkowe elementy łączące Elementy łączące Definicja deskowania dla wymienionych elementów konstrukcji żelbetowych (oprócz elementów łączących) przebiega identycznie jak definicja geometrii przy generacji zbrojenia dla odpowiednich elementów konstrukcji żelbetowych. Opis okna dialogowego Geometria znajduje się w rozdziałach dotyczących zbrojenia konstrukcji typowych. ZBROJENIE - Stopa fundamentowa Geometria Zbrojenie Słup stalowy - Stopa kielichowa Geometria Zbrojenie podstawy stopy Zbrojenie kielicha - Ława fundamentowa Geometria Zbrojenie - Słup Geometria Zbrojenie - Otwór (płyta) Geometria Zbrojenie - Narożnik Geometria Zbrojenie - Naroże płyty Zbrojenie - Rozkład płyt prefabrykowanych Geometria Zbrojenie Parametry rysunku - Belka Geometria Zbrojenie - Schody Geometria Zbrojenie - Oczep (pale fundamentowe) Geometria Zbrojenie - Pal fundamentowy Zbrojenie w przekroju Zbrojenie w widoku - Mur oporowy Geometria Stopa Półki Zbrojenie Robobat

211 RCAD Żelbet wersja Podręcznik użytkownika strona: Belka podwalinowa Geometria Zbrojenie podłużne Strzemiona - Attyka Geometria Zbrojenie - Element liniowy Utwórz element liniowy Wstaw element liniowy Stopa fundamentowa Stopa fundamentowa - geometria Konstrukcja typowa służy do definicji geometrii i zbrojenia stopy fundamentowej. Aby rozpocząć definicję zbrojenia stopy fundamentowej, należy: wybrać komendę menu: RBCR / Zbrojenie konstrukcji typowych / Stopa fundamentowa nacisnąć ikonę. Na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku. Robobat

212 strona: 212 RCAD Żelbet wersja Podręcznik użytkownika Opcje znajdujące się w prezentowanym powyżej oknie dialogowym Stopa fundamentowa - GEOMETRIA pozwalają na definicję geometrii stopy fundamentowej. W górnej części okna dialogowego podane mogą zostać następujące informacje: nazwa elementu konstrukcji żelbetowej (stopy fundamentowej) numer pozycji liczba definiowanych elementów (stóp fundamentowych) - liczba ta wpływa na zestawienie stali kształt stopy fundamentowej; dostępne są następujące kształty stopy fundamentowej (numer wpisywany jest do pola edycyjnego Kształt fundamentu): 1 - stopa prostokątna 2 - stopa o kształcie trapezu kształt dochodzącego słupa; dostępne są następujące kształty słupa (numer wpisywany jest do pola edycyjnego Kształt słupa): 1 - słup o przekroju prostokątnym 2 - słup o przekroju kołowym 3 - słup stalowy. W górnej części okna dialogowego znajduje się opcja Dodaj element. Jej włączenie powoduje, że podczas generacji deskowania / zbrojenia stopy fundamentowej pręty zbrojeniowe (lub siatki zbrojeniowe) zbrojenia stopy zostaną zgrupowane w element, którego nazwa (nazwa elementu jest nazwą podaną w polu Nazwa elementu) zostanie dodana na zakładce Model okna dialogowego Inspektor obiektów. Element (grupa prętów zbrojeniowych) zostanie również wpisana w oknie dialogowym Zarządzanie elementami. Po wybraniu geometrii stopy fundamentowej należy zdefiniować wartości wymiarów stopy i trzonu dochodzącego słupa; schematyczny rysunek stopy fundamentowej jest dostosowywany do wybranych kształtów stopy i słupa. Należy tu jeszcze dodać, że na schematycznym rysunku stopy fundamentowej podane mogą zostać jeszcze dwa parametry: opis osi konstrukcyjnych (standardowo wpisywana jest litera A w jednym kierunku i cyfra 1 w drugim kierunku - wartości te mogą być edytowane) poziom posadowienia stopy fundamentowej. UWAGA: Jeżeli zostawi się puste pola zawierające opis osi konstrukcyjnych lub pole poziomu posadowienia, to te parametry nie będą generowane na rysunku definiowanej stopy fundamentowej. Po zakończeniu definicji wymiarów stopy fundamentowej i naciśnięciu klawisza Dalej > na ekranie pojawia się okno dialogowe Stopa fundamentowa - Zbrojenie. Patrz również: Przykład definicji deskowania stopy fundamentowej i zbrojenia stopy fundamentowej Stopa fundamentowa - zbrojenie Po zakończeniu definicji wymiarów stopy fundamentowej i naciśnięciu klawisza Dalej > na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku. Robobat

213 RCAD Żelbet wersja Podręcznik użytkownika strona: 213 Opcje znajdujące się w prezentowanym powyżej oknie dialogowym Stopa fundamentowa - ZBROJENIE pozwalają na definicję zbrojenia, które ma zostać wygenerowane w stopie fundamentowej. W górnej części okna dialogowego znajdują się parametry zbrojenia górnego stopy fundamentowej (zbrojenie to jest dostępne jedynie dla stopy prostokątnej); zbrojenie to będzie generowane tylko wtedy, gdy włączona jest opcja Zbrojenie górne stopy. Dla zbrojenia górnego należy podać następujące parametry: klasę stali otulinę zbrojenia średnicę prętów i rozstaw dla warstwy górnej i dolnej (patrz rysunek poniżej) kąt zagięcia haka, jeżeli opcja Haki jest włączona; dostępne są następujące kąty zagięcia haka: 90, 135 i 180; jeżeli opcja Haki jest wyłączona, to haki nie będą generowane. Robobat

214 strona: 214 RCAD Żelbet wersja Podręcznik użytkownika W środkowej części okna dialogowego znajdują się parametry zbrojenia dolnego stopy fundamentowej. Dla zbrojenia dolnego należy podać następujące parametry: klasę stali otulinę zbrojenia średnicę prętów i rozstaw dla warstwy górnej i dolnej (patrz rysunek poniżej) kąt zagięcia haka, jeżeli opcja Haki jest włączona; dostępne są następujące kąty zagięcia haka: 90, 135 i 180; jeżeli opcja Haki jest wyłączona, to haki nie będą generowane. W dolnej części okna dialogowego znajdują się parametry zbrojenia trzonu słupa (połączenia stopy ze słupem). Dla tego typu zbrojenia należy określić następujące parametry: schemat zbrojenia w połączeniu stopa-słup; dostępne są następujące typy zbrojenia: klasę stali, otulinę i średnicę prętów oraz liczbę prętów wzdłuż dłuższego boku (bok A) i krótszego boku (bok B) stopy fundamentowej długości zakotwienia prętów w słupie i fundamencie kąt zagięcia haka dla prętów łącznikowych stopa-słup, jeżeli opcja Haki jest włączona; dostępne są następujące kąty zagięcia haka: 90, 135 i 180; jeżeli opcja Haki jest wyłączona, to haki nie będą generowane parametry strzemion: klasa zbrojenia i rozstaw; parametry strzemion są dostępne (i wtedy tylko strzemiona są generowane), jeżeli włączona jest opcja Strzemiona. UWAGA: Dla słupa okrągłego łączniki dla słupa w postaci prętów U nie są dostępne Stopa fundamentowa - słup stalowy UWAGA: Ta zakładka jest dostępna jedynie do słupa stalowego zamocowanego w stopie fundamentowej; na pierwszej zakładce Stopa fundamentowa - GEOMETRIA musi być wybrany słup stalowy jako słup dochodzący do stopy fundamentowej. Po zakończeniu definicji wymiarów stopy fundamentowej oraz parametrów zbrojenia i naciśnięciu klawisza Dalej > na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku. Robobat

215 RCAD Żelbet wersja Podręcznik użytkownika strona: 215 W górnej części okna dialogowego znajduje się opcja Rysuj słup stalowy; jeżeli opcja jest włączona, to na generowanym rysunku stopy fundamentowej będzie przedstawiany słup stalowy dochodzący do stopy oraz dostępne będą w powyższym oknie dialogowym następujące opcje: Wybierz profil - lista zawierająca profile stalowe z wybranego katalogu profili; aby dodać profil stalowy do listy, należy nacisnąć klawisz Otwórz bazę profili i w oknie dialogowym Lista profili wybrać profil stalowy Wysokość słupa - pole edycyjne, w którym należy podać wysokość słupa stalowego dochodzącego do stopy fundamentowej. Jeśli opcja Rysuj słup stalowy jest wyłączona, to słup stalowy dochodzący do stopy fundamentowej nie będzie przedstawiany na generowanym rysunku. W powyższym oknie dialogowym nie będzie dostępna żadna opcja. Robobat

216 strona: 216 RCAD Żelbet wersja Podręcznik użytkownika Jednostki wykorzystywane podczas definicji geometrii stopy fundamentowej i jej zbrojenia są jednostkami ustawionymi w oknie dialogowym Preferencje zadania programu RCAD Żelbet. W dolnej części okna dialogowego znajdują się listy wyboru, umożliwiające zdefiniowanie hierarchii wśród definiowanych projektów i szablonów; podczas tworzenia hierarchii obowiązują następujące zasady: - projekt jest w hierarchii składnikiem nadrzędnym wobec grupy - w projekcie możliwa jest definicja kilku różnych grup - każda grupa może zawierać wiele szablonów. Taka hierarchia ułatwia zarządzanie elementami konstrukcji znajdującymi się w projekcie; kopiowanie projektu pomiędzy dwoma użytkownikami (komputerami używanymi przez użytkowników) jest również prostsze - wystarczy bowiem skopiować cały katalog o nazwie projektu, aby przekopiowana została cała hierarchia projektu ze wszystkimi grupami i szablonami. Pliki szablonów znajdują się w kartotece RCAD \ Data \ RBCR_MACRO (patrz rysunek poniżej). W tej kartotece tworzone są podkatalogi o nazwach projektów podanych przez użytkownika. W tych podkatalogach będą się znajdowały pliki (*.mdb) zawierające poszczególne typy elementów konstrukcji w projekcie; w plikach tych wykorzystywane będą nazwy grup i szablonów podane przez użytkownika. Hierarchia definiowana przez użytkownika może być dowolna; jako przykład można podać następującą hierarchię: Projekt - Budynek wielokondygnacyjny Grupa - Fundamenty Szablon - Stopa fundamentowa 01. Lista Szablon zawiera zdefiniowane przez użytkownika szablony (schematy) stóp fundamentowych i ich zbrojenia. Po zdefiniowaniu geometrii stopy fundamentowej i jej zbrojenia można zapisać taki układ podając nazwę w polu Szablon i naciskając klawisz Zapisz (UWAGA: szablon zapisywany jest do wybranej grupy i wybranego projektu). W przyszłości po rozpoczęciu definicji zbrojenia stopy fundamentowej i wybraniu nazwy zapisanego szablonu (w wybranym projekcie i wybranej grupie) wszystkie parametry w oknie dialogowym zostaną ustawione tak jak zostały zapisane w szablonie. Naciśnięcie klawisza Otwórz powoduje otwarcie szablonu zapisanego w wybranym projekcie i wybranej grupie. Poniżej znajduje się również klawisz Usuń; jego naciśnięcie powoduje usunięcie wybranego szablonu przypisanego do wybranego projektu i wybranej grupy. Szablony zapisane w makrach deskowań elementów konstrukcji są dostępne i możliwe do wczytania w odpowiadających im makrach zbrojenia. Po wczytaniu takiego szablonu na zakładce Geometria zostaną ustawione zapisane w szablonie parametry dotyczące geometrii elementu konstrukcji. W dolnej części okna dialogowego znajdują się również następujące klawisze: Podgląd - naciśnięcie tego klawisza powoduje prezentację zdefiniowanej stopy fundamentowej i zbrojenia na ekranie Cofnij < / Dalej > - naciśnięcie tego klawisza powoduje powrót do poprzedniej / następnej zakładki okna dialogowego Wstaw - naciśnięcie tego klawisza powoduje umieszczenie zdefiniowanej stopy fundamentowej i zbrojenia na rysunku; należy podać numer pozycji zbrojenia i położenie zdefiniowanej stopy na rysunku; wraz z rysunkiem stopy fundamentowej wstawiana jest również tabela zbrojenia zgodnie z ustawieniami w oknie dialogowym Preferencje zadania programu RCAD Żelbet. Patrz również: Przykład definicji deskowania stopy fundamentowej i zbrojenia stopy fundamentowej Robobat

217 RCAD Żelbet wersja Podręcznik użytkownika strona: Przykład definicji stopy fundamentowej (deskowanie i zbrojenie) Aby zdefiniować zbrojenie stopy fundamentowej, należy: wybrać komendę menu: RBCR / Zbrojenie konstrukcji typowych / Stopa fundamentowa lub nacisnąć ikonę w oknie dialogowym Stopa fundamentowa - GEOMETRIA podać następujące parametry: nazwa elementu: stopa S1 pod słup o przekroju kołowym Liczba elementów = 2 Kształt fundamentu - stopa prostokątna Kształt słupa - słup o przekroju kołowym przyjąć wymiary słupa, stopy fundamentowej i trzonu słupa tak jak pokazano na poniższym rysunku nacisnąć klawisz Dalej >; powoduje to przejście na zakładkę Stopa fundamentowa - ZBROJENIE wyłączyć opcję Zbrojenie górne stopy; tego typu zbrojenie nie będzie generowane w definiowanej stopie fundamentowej określić następujące parametry zbrojenia dolnego stopy warstwa dolna: = 14 mm, rozstaw s = 150 mm warstwa górna: = 12 mm, rozstaw s = 250 mm stal: A-III, otulina 30 mm opcja Haki włączona, kąt zagięcia haka = 90 określić następujące parametry łączników stopa-słup schemat zbrojenia: 1 - zbrojenie: otulina = 30 mm, ilość prętów: 6 = 12 mm, stal: A-III długości zakotwienia: w słupie = 50*, w fundamencie = 50* (wpisanie w polu tekstowym = przed liczbą daje możliwość definiowania długości zakotwienia jako długości odcinka, a nie jako wielokrotności średnicy); opcja Haki wyłączona Opcja Strzemiona włączone; strzemiona: = 8 mm, rozstaw s = 180 mm, stal: A-0 Robobat

218 strona: 218 RCAD Żelbet wersja Podręcznik użytkownika w polu Szablon wpisać Stopa S1 - projekt G3; nacisnąć klawisz Zapisz (powoduje to zapisanie ustawień w oknie dialogowym w zewnętrznym pliku - po ponownym otwarciu okna dialogowego do definicji zbrojenia stopy fundamentowej ta nazwa będzie dostępna na liście w polu Szablon) nacisnąć klawisz Wstaw zaakceptować domyślny numer zbrojenia (podawany w linii komend) naciskając klawisz Enter wskazać położenie wygenerowanego rysunku stopy fundamentowej i jej zbrojenia na ekranie graficznym; rysunek stopy pokazano poniżej Stopa kielichowa Stopa kielichowa - geometria Konstrukcja typowa służy do definicji geometrii i zbrojenia stopy kielichowej. Aby rozpocząć definicję zbrojenia stopy kielichowej, należy: wybrać komendę menu: RBCR / Zbrojenie konstrukcji typowych / Stopa kielichowa nacisnąć ikonę. Na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku. Robobat

219 RCAD Żelbet wersja Podręcznik użytkownika strona: 219 Opcje znajdujące się w prezentowanym powyżej oknie dialogowym Stopa kielichowa - GEOMETRIA pozwalają na definicję geometrii stopy kielichowej. W górnej części okna dialogowego podane mogą zostać następujące informacje: nazwa elementu konstrukcji żelbetowej (stopy kielichowej) numer pozycji liczba definiowanych elementów (stóp kielichowych) - liczba ta wpływa na zestawienie stali kształt fundamentu (stopy kielichowej); dostępne są następujące kształty stopy (numer wpisywany jest do pola edycyjnego Kształt fundamentu): 1 - stopa prostokątna 2 - stopa o kształcie trapezu kształt dochodzącego słupa; dostępne są następujące kształty słupa (numer wpisywany jest do pola edycyjnego Kształt słupa): 1 - słup o przekroju prostokątnym. Robobat

220 strona: 220 RCAD Żelbet wersja Podręcznik użytkownika W górnej części okna dialogowego znajduje się opcja Dodaj element. Jej włączenie powoduje, że podczas generacji deskowania / zbrojenia stopy kielichowej pręty zbrojeniowe (lub siatki zbrojeniowe) zbrojenia stopy zostaną zgrupowane w element, którego nazwa (nazwa elementu jest nazwą podaną w polu Nazwa elementu) zostanie dodana na zakładce Model okna dialogowego Inspektor obiektów. Element (grupa prętów zbrojeniowych) zostanie również wpisana w oknie dialogowym Zarządzanie elementami. Po wybraniu geometrii stopy kielichowej należy zdefiniować wartości wymiarów stopy, trzonu dochodzącego słupa i kielicha, w którym osadzony zostanie słup; schematyczny rysunek stopy jest dostosowywany do wybranych kształtów i wymiarów stopy, słupa i kielicha. Należy tu jeszcze dodać, że na schematycznym rysunku stopy kielichowej podane mogą zostać jeszcze dwa parametry: opis osi konstrukcyjnych (standardowo wpisywana jest litera A w jednym kierunku i cyfra 1 w drugim kierunku - wartości te mogą być edytowane) poziom posadowienia stopy kielichowej. UWAGA: Jeżeli zostawi się puste pola zawierające opis osi konstrukcyjnych lub pole poziomu posadowienia, to te parametry nie będą generowane na rysunku definiowanej stopy kielichowej. Po zakończeniu definicji wymiarów stopy fundamentowej i naciśnięciu klawisza Dalej > na ekranie pojawia się okno dialogowe Stopa kielichowa - zbrojenie podstawy stopy Stopa kielichowa - zbrojenie podstawy stopy Po zakończeniu definicji wymiarów stopy kielichowej i naciśnięciu klawisza Dalej > na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku. Robobat

221 RCAD Żelbet wersja Podręcznik użytkownika strona: 221 Opcje znajdujące się w prezentowanym powyżej oknie dialogowym Stopa kielichowa - Zbrojenie podstawy stopy pozwalają na definicję zbrojenia, które ma zostać wygenerowane w stopie fundamentowej. W górnej części okna dialogowego znajdują się parametry zbrojenia górnego stopy; zbrojenie to będzie generowane tylko wtedy, gdy włączona jest opcja Zbrojenie górne stopy. Dla zbrojenia górnego należy podać następujące parametry: klasę stali otulinę zbrojenia średnicę prętów i rozstaw dla warstwy górnej i dolnej (patrz rysunek poniżej) kąt zagięcia haka, jeżeli opcja Haki jest włączona; dostępne są następujące kąty zagięcia haka: 90, 135 i 180; jeżeli opcja Haki jest wyłączona, to haki nie będą generowane. W środkowej części okna dialogowego znajdują się parametry zbrojenia dolnego stopy. Dla zbrojenia dolnego należy podać następujące parametry: klasę stali otulinę zbrojenia średnicę prętów i rozstaw dla warstwy górnej i dolnej (patrz rysunek poniżej) kąt zagięcia haka, jeżeli opcja Haki jest włączona; dostępne są następujące kąty zagięcia haka: 90, 135 i 180; jeżeli opcja Haki jest wyłączona, to haki nie będą generowane Stopa kielichowa - zbrojenie kielicha Po zakończeniu definicji wymiarów stopy kielichowej oraz definicji parametrów zbrojenia stopy a następnie naciśnięciu klawisza Dalej > na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku. Robobat

222 strona: 222 RCAD Żelbet wersja Podręcznik użytkownika W górnej części okna dialogowego znajdują się parametry zbrojenia pionowego kielicha (pręty zbrojeniowe tego typu zbrojenia są rozkładane w sposób regularny na odpowiednich bokach kielicha). Dla tego typu zbrojenia należy podać następujące parametry: schemat zbrojenia pionowego; dostępne są następujące schematy zbrojenia pionowego: Robobat

223 RCAD Żelbet wersja Podręcznik użytkownika strona: 223 klasę stali otulinę zbrojenia średnicę prętów liczbę prętów zbrojeniowych wzdłuż boków kielicha: boku A (dłuższego) i B (krótszego) kąt zagięcia haka, jeżeli opcja Haki jest włączona; dostępne są następujące kąty zagięcia haka: 90, 135 i 180; jeżeli opcja Haki jest wyłączona, to haki nie będą generowane. W dolnej części okna dialogowego znajdują się parametry zbrojenia poziomego kielicha; zbrojenie tego typu stanowią grupy prętów o kształtach wymienionych w poniższych schematach. Dla tego typu zbrojenia należy określić następujące parametry: schemat zbrojenia poziomego; dostępne są następujące schematy zbrojenia poziomego: klasę stali, otulinę i średnicę prętów liczbę prętów wzdłuż dłuższego boku (bok A) i krótszego boku (bok B) kielicha stopy lub rozstaw prętów (UWAGA: po zmianie dowolnej wielkości np. liczby prętów pozostałe wielkości są automatycznie zmieniane) UWAGA: Dla każdego schematu zbrojenia można włączyć lub wyłączyć wybrany kształt zbrojenia prezentowany kolorami: niebieskim lub czerwonym; jeżeli opcja jest włączona, to zbrojenie o wybranym kolorze jest generowane; jeśli opcja jest wyłączona, to zbrojenie nie będzie generowane. kąt zagięcia haka, jeżeli opcja Haki jest włączona; dostępne są następujące kąty zagięcia haka: 90, 135 i 180; jeżeli opcja Haki jest wyłączona, to haki nie będą generowane. Jednostki wykorzystywane podczas definicji geometrii stopy kielichowej i jej zbrojenia są jednostkami ustawionymi w oknie dialogowym Preferencje zadania programu RCAD Żelbet. W dolnej części okna dialogowego znajdują się listy wyboru, umożliwiające zdefiniowanie hierarchii wśród definiowanych projektów i szablonów; podczas tworzenia hierarchii obowiązują następujące zasady: - projekt jest w hierarchii składnikiem nadrzędnym wobec grupy - w projekcie możliwa jest definicja kilku różnych grup - każda grupa może zawierać wiele szablonów. Taka hierarchia ułatwia zarządzanie elementami konstrukcji znajdującymi się w projekcie; kopiowanie projektu pomiędzy dwoma użytkownikami (komputerami używanymi przez użytkowników) jest również prostsze - wystarczy bowiem skopiować cały katalog o nazwie projektu, aby przekopiowana została cała hierarchia projektu ze wszystkimi grupami i szablonami. Pliki szablonów znajdują się w kartotece RCAD \ Data \ RBCR_MACRO (patrz rysunek poniżej). W tej kartotece tworzone są podkatalogi o nazwach projektów podanych przez użytkownika. W tych podkatalogach będą się znajdowały pliki (*.mdb) zawierające poszczególne typy elementów konstrukcji w projekcie; w plikach tych wykorzystywane będą nazwy grup i szablonów podane przez użytkownika. Hierarchia definiowana przez użytkownika może być dowolna; jako przykład można podać następującą hierarchię: Robobat

224 strona: 224 RCAD Żelbet wersja Podręcznik użytkownika Projekt - Budynek wielokondygnacyjny Grupa - Fundamenty Szablon - Stopa kielichowa 01. Lista Szablon zawiera zdefiniowane przez użytkownika szablony (schematy) stóp kielichowych i ich zbrojenia. Po zdefiniowaniu geometrii stopy kielichowej i jej zbrojenia można zapisać taki układ podając nazwę w polu Szablon i naciskając klawisz Zapisz (UWAGA: szablon zapisywany jest do wybranej grupy i wybranego projektu). W przyszłości po rozpoczęciu definicji zbrojenia stopy kielichowej i wybraniu nazwy zapisanego szablonu (w wybranym projekcie i wybranej grupie) wszystkie parametry w oknie dialogowym zostaną ustawione tak jak zostały zapisane w szablonie. Naciśnięcie klawisza Otwórz powoduje otwarcie szablonu zapisanego w wybranym projekcie i wybranej grupie. Poniżej znajduje się również klawisz Usuń; jego naciśnięcie powoduje usunięcie wybranego szablonu przypisanego do wybranego projektu i wybranej grupy. Szablony zapisane w makrach deskowań elementów konstrukcji są dostępne i możliwe do wczytania w odpowiadających im makrach zbrojenia. Po wczytaniu takiego szablonu na zakładce Geometria zostaną ustawione zapisane w szablonie parametry dotyczące geometrii elementu konstrukcji. W dolnej części okna dialogowego znajdują się również następujące klawisze: Podgląd - naciśnięcie tego klawisza powoduje prezentację zdefiniowanej stopy kielichowej i zbrojenia na ekranie Cofnij < / Dalej > - naciśnięcie tego klawisza powoduje powrót do poprzedniej / następnej zakładki okna dialogowego Wstaw - naciśnięcie tego klawisza powoduje umieszczenie zdefiniowanej stopy kielichowej i zbrojenia na rysunku; należy podać numer pozycji zbrojenia i położenie zdefiniowanej stopy na rysunku; wraz z rysunkiem stopy kielichowej wstawiana jest również tabela zbrojenia zgodnie z ustawieniami w oknie dialogowym Preferencje zadania programu RCAD Żelbet Ława fundamentowa Ława fundamentowa - geometria Konstrukcja typowa służy do definicji geometrii i zbrojenia ławy fundamentowej. Aby rozpocząć definicję zbrojenia ławy fundamentowej, należy: wybrać komendę menu: RBCR / Zbrojenie konstrukcji typowych / Ława fundamentowa nacisnąć ikonę. Na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku. Robobat

225 RCAD Żelbet wersja Podręcznik użytkownika strona: 225 Opcje znajdujące się w prezentowanym powyżej oknie dialogowym Ława fundamentowa - GEOMETRIA pozwalają na definicję geometrii ławy fundamentowej. W górnej części okna dialogowego podane mogą zostać następujące informacje: nazwa elementu konstrukcji żelbetowej (ławy fundamentowej) numer pozycji liczba definiowanych elementów (ław fundamentowych) - liczba ta wpływa na zestawienie stali kształt przekroju poprzecznego ławy fundamentowej; dostępne są następujące schematy przekroju ławy fundamentowej (numer wpisywany jest do pola edycyjnego Numer schematu): 1 - ława o przekroju prostokątnym 2 - ława o przekroju prostokątnym 3 - ława o przekroju prostokątnym pod dwa słupy 4 - ława o przekroju w kształcie trapezu 5 - ława o przekroju w kształcie trapezu 6 - ława o przekroju w kształcie trapezu pod dwa słupy długość ławy fundamentowej. Robobat

226 strona: 226 RCAD Żelbet wersja Podręcznik użytkownika W górnej części okna dialogowego znajduje się opcja Dodaj element. Jej włączenie powoduje, że podczas generacji deskowania / zbrojenia ławy fundamentowej pręty zbrojeniowe (lub siatki zbrojeniowe) zbrojenia ławy zostaną zgrupowane w element, którego nazwa (nazwa elementu jest nazwą podaną w polu Nazwa elementu) zostanie dodana na zakładce Model okna dialogowego Inspektor obiektów. Element (grupa prętów zbrojeniowych) zostanie również wpisana w oknie dialogowym Zarządzanie elementami. Po wybraniu geometrii ławy fundamentowej należy zdefiniować wartości wymiarów ławy i trzonu dochodzącego muru; schematyczny rysunek ławy fundamentowej jest dostosowywany do wybranych kształtów przekroju ławy i słupa. Należy tu jeszcze dodać, że na schematycznym rysunku ławy fundamentowej podane mogą zostać jeszcze dwa parametry: opis osi konstrukcyjnych (standardowo wpisywana jest litera A lub litery A i B w jednym kierunku i cyfra 1 w drugim kierunku - wartości te mogą być edytowane) poziom posadowienia ławy fundamentowej. UWAGA: Jeżeli zostawi się puste pola zawierające opis osi konstrukcyjnych lub pole poziomu posadowienia, to te parametry nie będą generowane na rysunku definiowanej ławy fundamentowej. Po zakończeniu definicji wymiarów ławy fundamentowej i naciśnięciu klawisza Dalej > na ekranie pojawia się okno dialogowe Ława fundamentowa - zbrojenie Ława fundamentowa - zbrojenie Po zakończeniu definicji wymiarów ławy fundamentowej i naciśnięciu klawisza Dalej > na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku. Robobat

227 RCAD Żelbet wersja Podręcznik użytkownika strona: 227 Opcje znajdujące się w prezentowanym powyżej oknie dialogowym Ława fundamentowa - ZBROJENIE pozwalają na definicję zbrojenia, które ma zostać wygenerowane w ławie fundamentowej. W górnej części okna dialogowego znajdują się parametry zbrojenia głównego ławy fundamentowej Dostępne są trzy typy zbrojenia głównego: - zbrojenie dolne - zbrojenie strzemionami - zbrojenie dolne i strzemię. Dla zbrojenia głównego (dolnego) należy podać następujące parametry: klasę stali otulinę zbrojenia średnicę prętów i rozstaw kąt zagięcia haka, jeżeli opcja Haki jest włączona; dostępne są następujące kąty zagięcia haka: 90, 135 i 180; jeżeli opcja Haki jest wyłączona, to haki nie będą generowane. Dla zbrojenia strzemionami należy podać następujące parametry: klasę stali średnicę prętów rozstaw strzemion. W środkowej części okna dialogowego znajdują się parametry zbrojenia podłużnego ławy fundamentowej. W przypadku zbrojenia dolnego dla zbrojenia podłużnego należy podać następujące parametry zbrojenia rozdzielczego: średnicę prętów rozstaw zbrojenia. W przypadku zbrojenia strzemionami dla zbrojenia podłużnego należy podać następujące parametry (zbrojenie znajduje się wewnątrz strzemienia): średnicę prętów liczbę prętów na górnej lub dolnej części strzemienia. W prawej, dolnej części okna dialogowego znajdują się parametry zbrojenia trzonu ściany (połączenia ławy z opartą na niej ścianą). Parametry tego typu zbrojenia są dostępne (i wtedy tylko zbrojenie łącznikowe jest generowane), jeżeli włączona jest opcja Łączniki. Dla tego typu zbrojenia należy określić następujące parametry: schemat zbrojenia w połączeniu ława-ściana; dostępne są następujące typy zbrojenia: klasę stali, otulinę i rozstaw prętów długości zakotwienia prętów w ścianie i fundamencie (długość zakotwienia w fundamencie jest dostępna dla drugiego typu połączenia ława-ściana); wpisanie w polu tekstowym = przed liczbą daje możliwość definiowania długości zakotwienia jako długości odcinka, a nie jako wielokrotności średnicy kąt zagięcia haka dla prętów łącznikowych ława-słup, jeżeli opcja Haki jest włączona; dostępne są następujące kąty zagięcia haka: 90, 135 i 180; jeżeli opcja Haki jest wyłączona, to haki nie będą generowane. Jednostki wykorzystywane podczas definicji geometrii ławy fundamentowej i jej zbrojenia są jednostkami ustawionymi w oknie dialogowym Preferencje zadania programu RCAD Żelbet. W dolnej części okna dialogowego znajdują się listy wyboru, umożliwiające zdefiniowanie hierarchii wśród definiowanych projektów i szablonów; podczas tworzenia hierarchii obowiązują następujące zasady: - projekt jest w hierarchii składnikiem nadrzędnym wobec grupy - w projekcie możliwa jest definicja kilku różnych grup - każda grupa może zawierać wiele szablonów. Robobat

228 strona: 228 RCAD Żelbet wersja Podręcznik użytkownika Taka hierarchia ułatwia zarządzanie elementami konstrukcji znajdującymi się w projekcie; kopiowanie projektu pomiędzy dwoma użytkownikami (komputerami używanymi przez użytkowników) jest również prostsze - wystarczy bowiem skopiować cały katalog o nazwie projektu, aby przekopiowana została cała hierarchia projektu ze wszystkimi grupami i szablonami. Pliki szablonów znajdują się w kartotece RCAD \ Data \ RBCR_MACRO (patrz rysunek poniżej). W tej kartotece tworzone są podkatalogi o nazwach projektów podanych przez użytkownika. W tych podkatalogach będą się znajdowały pliki (*.mdb) zawierające poszczególne typy elementów konstrukcji w projekcie; w plikach tych wykorzystywane będą nazwy grup i szablonów podane przez użytkownika. Hierarchia definiowana przez użytkownika może być dowolna; jako przykład można podać następującą hierarchię: Projekt - Budynek wielokondygnacyjny Grupa - Fundamenty Szablon - Ława fundamentowa 01. Lista Szablon zawiera zdefiniowane przez użytkownika szablony (schematy) ław fundamentowych i ich zbrojenia. Po zdefiniowaniu geometrii ławy fundamentowej i jej zbrojenia można zapisać taki układ podając nazwę w polu Szablon i naciskając klawisz Zapisz (UWAGA: szablon zapisywany jest do wybranej grupy i wybranego projektu). W przyszłości po rozpoczęciu definicji zbrojenia ławy fundamentowej i wybraniu nazwy zapisanego szablonu (w wybranym projekcie i wybranej grupie) wszystkie parametry w oknie dialogowym zostaną ustawione tak jak zostały zapisane w szablonie. Naciśnięcie klawisza Otwórz powoduje otwarcie szablonu zapisanego w wybranym projekcie i wybranej grupie. Poniżej znajduje się również klawisz Usuń; jego naciśnięcie powoduje usunięcie wybranego szablonu przypisanego do wybranego projektu i wybranej grupy. Szablony zapisane w makrach deskowań elementów konstrukcji są dostępne i możliwe do wczytania w odpowiadających im makrach zbrojenia. Po wczytaniu takiego szablonu na zakładce Geometria zostaną ustawione zapisane w szablonie parametry dotyczące geometrii elementu konstrukcji. W dolnej części okna dialogowego znajdują się również następujące klawisze: Podgląd - naciśnięcie tego klawisza powoduje prezentację zdefiniowanej ławy fundamentowej i zbrojenia na ekranie Cofnij < / Dalej > - naciśnięcie tego klawisza powoduje powrót do poprzedniej / następnej zakładki okna dialogowego Wstaw - naciśnięcie tego klawisza powoduje umieszczenie zdefiniowanej ławy fundamentowej i zbrojenia na rysunku; należy podać numer pozycji zbrojenia i położenie zdefiniowanej ławy na rysunku; wraz z rysunkiem ławy fundamentowej wstawiana jest również tabela zbrojenia zgodnie z ustawieniami w oknie dialogowym Preferencje zadania programu RCAD Żelbet Słup żelbetowy Słup - geometria Konstrukcja typowa służy do definicji geometrii i zbrojenia słupa żelbetowego. Aby rozpocząć definicję zbrojenia słupa, należy: wybrać komendę menu: RBCR / Zbrojenie konstrukcji typowych / Słup nacisnąć ikonę. Na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku. Robobat

229 RCAD Żelbet wersja Podręcznik użytkownika strona: 229 Opcje znajdujące się w prezentowanym powyżej oknie dialogowym Słup - GEOMETRIA pozwalają na definicję geometrii słupa żelbetowego. W górnej części okna dialogowego podane mogą zostać następujące informacje: nazwa elementu konstrukcji żelbetowej (słupa) numer pozycji liczba definiowanych elementów (słupów) - liczba ta wpływa na zestawienie stali kształt słupa; dostępne są następujące kształty słupa żelbetowego (numer wpisywany jest do pola edycyjnego Kształt słupa): 1 - słup o przekroju prostokątnym 2 - słup o przekroju kołowym 3 - słup o przekroju w kształcie litery L 4 - słup o przekroju teowym. Robobat

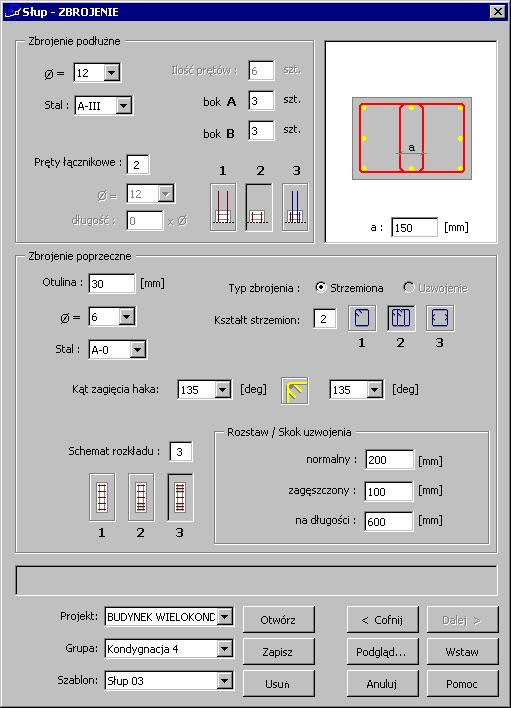

230 strona: 230 RCAD Żelbet wersja Podręcznik użytkownika W górnej części okna dialogowego znajduje się opcja Dodaj element. Jej włączenie powoduje, że podczas generacji deskowania / zbrojenia słupa pręty zbrojeniowe (lub siatki zbrojeniowe) zbrojenia słupa zostaną zgrupowane w element, którego nazwa (nazwa elementu jest nazwą podaną w polu Nazwa elementu) zostanie dodana na zakładce Model okna dialogowego Inspektor obiektów. Element (grupa prętów zbrojeniowych) zostanie również wpisana w oknie dialogowym Zarządzanie elementami. Po wybraniu geometrii słupa należy zdefiniować wartości wymiarów przekroju poprzecznego słupa i wysokości słupa; schematyczny rysunek słupa jest dostosowywany do wybranych kształtów słupa. Należy tu jeszcze dodać, że na schematycznym rysunku słupa podane mogą zostać jeszcze dwa parametry: opis osi konstrukcyjnych (standardowo wpisywana jest litera A w jednym kierunku i cyfra 1 w drugim kierunku - wartości te mogą być edytowane) poziom dolnej części słupa. UWAGA: Jeżeli zostawi się puste pola zawierające opis osi konstrukcyjnych lub pole poziomu dolnej części słupa, to te parametry nie będą generowane na rysunku definiowanego słupa. Po zakończeniu definicji wymiarów słupa i naciśnięciu klawisza Dalej > na ekranie pojawia się okno dialogowe Słup - zbrojenie Słup - zbrojenie Po zakończeniu definicji wymiarów słupa i naciśnięciu klawisza Dalej > na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku. Robobat

231 RCAD Żelbet wersja Podręcznik użytkownika strona: 231 Opcje znajdujące się w prezentowanym powyżej oknie dialogowym Słup - ZBROJENIE pozwalają na definicję zbrojenia, które ma zostać wygenerowane w słupie. W górnej części okna dialogowego znajdują się parametry zbrojenia podłużnego słupa. Dla tego typu zbrojenia należy podać następujące parametry: średnicę prętów zbrojeniowych klasę stali liczbę prętów wzdłuż boku A (dłuższego) i B (krótszego); UWAGA: minimalna liczba prętów wzdłuż boku A i B dla słupów o przekroju L i T wynosi 3. Dostępna jest również możliwość wyboru typu prętów łącznikowych: 1 - pręty łącznikowe są przedłużeniem prętów podłużnych; podawana jest długość prętów łącznikowych 2 - brak prętów łącznikowych 3 - pręty łącznikowe są niezależne od prętów podłużnych; podawana jest średnica prętów łącznikowych oraz ich długość. W środkowej części okna dialogowego znajdują się parametry zbrojenia poprzecznego. Dla zbrojenia poprzecznego należy podać następujące parametry: otulinę zbrojenia średnicę prętów klasę stali kształt strzemion (wybór kształtu strzemion jest dostępny w obecnej wersji programu dla słupów o przekroju prostokątnym); dostępne są następujące typy strzemion: - strzemiona zamknięte - strzemiona czterocięte - strzemiona złożone z prętów w kształcie podwójnej litery U. Dla strzemion czterociętych i strzemion złożonych z prętów w kształcie podwójnej litery U należy podać dodatkowo wartość parametru a określającego: - odległość w świetle pomiędzy środkowymi gałęziami strzemion (dla strzemion czterociętych) - długość nakładających się prętów (dla prętów w kształcie podwójnej litery U). kąty zagięcia haków dla strzemion; dostępne są następujące kąty zagięcia haka: 90, 135 i 180 schemat rozkładu strzemion wzdłuż długości słupa (uzwojenie jest dostępne w obecnej wersji programu dla słupów o przekroju kołowym); dostępne są trzy rodzaje schematów rozkładu strzemion: 1 - rozkład normalny (bez zagęszczania strzemion); podawany jest rozstaw strzemion dla wybranej opcji Strzemiona lub skok uzwojenia dla wybranej opcji Uzwojenie dostępnej dla słupów o przekroju kołowym 2 - rozkład zagęszczony (1 typ) - zagęszczenie u dołu słupa; dla wybranej opcji Strzemiona podawany jest normalny rozstaw strzemion i zagęszczony rozkład strzemion (dodatkową informacją jest długość obszaru zagęszczenia strzemion), natomiast dla wybranej opcji Uzwojenie dostępnej dla słupów o przekroju kołowym podawany jest normalny i zagęszczony skok uzwojenia Robobat

232 strona: 232 RCAD Żelbet wersja Podręcznik użytkownika 3 - rozkład zagęszczony (2 typ) - zagęszczenie u dołu słupa i w górnej części słupa; dla wybranej opcji Strzemiona podawany jest normalny rozstaw strzemion i zagęszczony rozkład strzemion (dodatkową informacją jest długość obszaru zagęszczenia strzemion), natomiast dla wybranej opcji Uzwojenie dostępnej dla słupów o przekroju kołowym podawany jest normalny i zagęszczony skok uzwojenia. Jednostki wykorzystywane podczas definicji geometrii słupa i jego zbrojenia są jednostkami ustawionymi w oknie dialogowym Preferencje zadania programu RCAD Żelbet. W dolnej części okna dialogowego znajdują się listy wyboru, umożliwiające zdefiniowanie hierarchii wśród definiowanych projektów i szablonów; podczas tworzenia hierarchii obowiązują następujące zasady: - projekt jest w hierarchii składnikiem nadrzędnym wobec grupy - w projekcie możliwa jest definicja kilku różnych grup - każda grupa może zawierać wiele szablonów. Taka hierarchia ułatwia zarządzanie elementami konstrukcji znajdującymi się w projekcie; kopiowanie projektu pomiędzy dwoma użytkownikami (komputerami używanymi przez użytkowników) jest również prostsze - wystarczy bowiem skopiować cały katalog o nazwie projektu, aby przekopiowana została cała hierarchia projektu ze wszystkimi grupami i szablonami. Pliki szablonów znajdują się w kartotece RCAD \ Data \ RBCR_MACRO (patrz rysunek poniżej). W tej kartotece tworzone są podkatalogi o nazwach projektów podanych przez użytkownika. W tych podkatalogach będą się znajdowały pliki (*.mdb) zawierające poszczególne typy elementów konstrukcji w projekcie; w plikach tych wykorzystywane będą nazwy grup i szablonów podane przez użytkownika. Hierarchia definiowana przez użytkownika może być dowolna; jako przykład można podać następującą hierarchię: Projekt - Budynek wielokondygnacyjny Grupa - Kondygnacja 4 Szablon - Słup 01. Lista Szablon zawiera zdefiniowane przez użytkownika szablony (schematy) słupów i ich zbrojenia. Po zdefiniowaniu geometrii słupa i jego zbrojenia można zapisać taki układ podając nazwę w polu Szablon i naciskając klawisz Zapisz (UWAGA: szablon zapisywany jest do wybranej grupy i wybranego projektu). W przyszłości po rozpoczęciu definicji zbrojenia słupa i wybraniu nazwy zapisanego szablonu (w wybranym projekcie i wybranej grupie) wszystkie parametry w oknie dialogowym zostaną ustawione tak jak zostały zapisane w szablonie. Naciśnięcie klawisza Otwórz powoduje otwarcie szablonu zapisanego w wybranym projekcie i wybranej grupie. Poniżej znajduje się również klawisz Usuń; jego naciśnięcie powoduje usunięcie wybranego szablonu przypisanego do wybranego projektu i wybranej grupy. Szablony zapisane w makrach deskowań elementów konstrukcji są dostępne i możliwe do wczytania w odpowiadających im makrach zbrojenia. Po wczytaniu takiego szablonu na zakładce Geometria zostaną ustawione zapisane w szablonie parametry dotyczące geometrii elementu konstrukcji. W dolnej części okna dialogowego znajdują się również następujące klawisze: Podgląd - naciśnięcie tego klawisza powoduje prezentację zdefiniowanego słupa i zbrojenia na ekranie Cofnij < / Dalej > - naciśnięcie tego klawisza powoduje powrót do poprzedniej / następnej zakładki okna dialogowego Wstaw - naciśnięcie tego klawisza powoduje umieszczenie zdefiniowanego słupa i zbrojenia na rysunku; należy podać numer pozycji zbrojenia i położenie zdefiniowanego słupa na rysunku; wraz z rysunkiem słupa wstawiana jest również tabela zbrojenia zgodnie z ustawieniami w oknie dialogowym Preferencje zadania programu RCAD Żelbet. Robobat

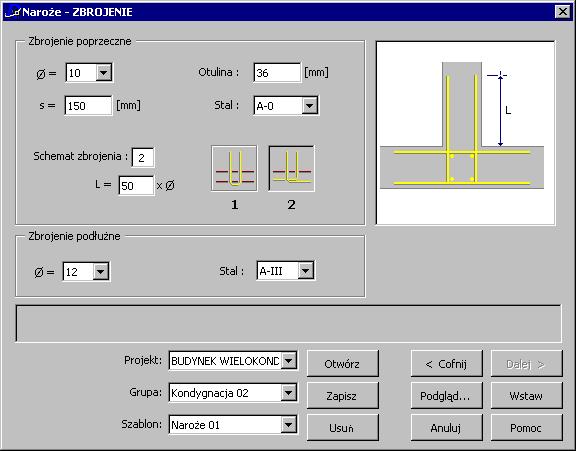

233 RCAD Żelbet wersja Podręcznik użytkownika strona: Narożnik Narożnik - geometria Konstrukcja typowa służy do definicji geometrii i zbrojenia narożnika. Aby rozpocząć definicję zbrojenia narożnika, należy: wybrać komendę menu: RBCR / Zbrojenie konstrukcji typowych / Narożnik nacisnąć ikonę. Na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku. Opcje znajdujące się w prezentowanym powyżej oknie dialogowym Naroże - GEOMETRIA pozwalają na definicję geometrii naroża żelbetowego. W górnej części okna dialogowego podane mogą zostać następujące informacje: nazwa elementu konstrukcji żelbetowej (naroża żelbetowego) numer pozycji liczba definiowanych elementów (naroży) - liczba ta wpływa na zestawienie stali kształt naroża; dostępne są następujące kształty naroża żelbetowego (numer wpisywany jest do pola edycyjnego Kształt): Robobat

234 strona: 234 RCAD Żelbet wersja Podręcznik użytkownika W górnej części okna dialogowego znajduje się opcja Dodaj element. Jej włączenie powoduje, że podczas generacji zbrojenia narożnika pręty zbrojeniowe (lub siatki zbrojeniowe) zbrojenia narożnika zostaną zgrupowane w element, którego nazwa (nazwa elementu jest nazwą podaną w polu Nazwa elementu) zostanie dodana na zakładce Model okna dialogowego Inspektor obiektów. Element (grupa prętów zbrojeniowych) zostanie również wpisana w oknie dialogowym Zarządzanie elementami. Po wybraniu geometrii naroża należy zdefiniować wartości wymiarów naroża; liczba wymiarów, które należy zdefiniować, zależy od typu kształtu naroża. Schematyczny rysunek naroża jest dostosowywany do wybranego kształtu naroża. Należy tu jeszcze dodać, że na schematycznym rysunku naroża podany może zostać jeszcze opis osi konstrukcyjnych (standardowo wpisywana jest litera A w jednym kierunku oraz litera B w drugim kierunku - wartości te mogą być edytowane). UWAGA: Jeżeli zostawi się puste pola zawierające opis osi konstrukcyjnych, to te parametry nie będą generowane na rysunku definiowanego naroża. Po zakończeniu definicji wymiarów narożnika i naciśnięciu klawisza Dalej > na ekranie pojawia się okno dialogowe Naroże - zbrojenie (UWAGA: zawartość okna dialogowego zależy od typu narożnika wybranego w oknie dialogowym Naroże - GEOMETRIA) Narożnik - zbrojenie Po zakończeniu definicji wymiarów naroża i naciśnięciu klawisza Dalej > na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku. Opcje znajdujące się w prezentowanym powyżej oknie dialogowym Naroże - ZBROJENIE pozwalają na definicję zbrojenia, które ma zostać wygenerowane w narożu. Robobat

235 RCAD Żelbet wersja Podręcznik użytkownika strona: 235 W górnej części okna dialogowego znajdują się parametry zbrojenia poprzecznego naroża; dla każdego typu kształtu naroża należy określić następujące parametry: średnicę zbrojenia otulinę zbrojenia rozstaw prętów zbrojeniowych klasę stali zbrojeniowej. Dla każdego typu kształtu naroża dostępne są odpowiednie schematy zbrojenia: dla typu 1-3 schematy zbrojenia:,, dla typu 2-2 schematy zbrojenia:, dla typu 3-1 schemat zbrojenia: dla typu 4-4 schematy zbrojenia:,, i. W dolnej części okna dialogowego znajdują się parametry zbrojenia podłużnego; dla tego typu zbrojenia należy określić następujące parametry: średnicę zbrojenia klasę stali. Jednostki wykorzystywane podczas definicji geometrii narożnika i jego zbrojenia są jednostkami ustawionymi w oknie dialogowym Preferencje zadania programu RCAD Żelbet. W dolnej części okna dialogowego znajdują się listy wyboru, umożliwiające zdefiniowanie hierarchii wśród definiowanych projektów i szablonów; podczas tworzenia hierarchii obowiązują następujące zasady: - projekt jest w hierarchii składnikiem nadrzędnym wobec grupy - w projekcie możliwa jest definicja kilku różnych grup - każda grupa może zawierać wiele szablonów. Taka hierarchia ułatwia zarządzanie elementami konstrukcji znajdującymi się w projekcie; kopiowanie projektu pomiędzy dwoma użytkownikami (komputerami używanymi przez użytkowników) jest również prostsze - wystarczy bowiem skopiować cały katalog o nazwie projektu, aby przekopiowana została cała hierarchia projektu ze wszystkimi grupami i szablonami. Pliki szablonów znajdują się w kartotece RCAD \ Data \ RBCR_MACRO (patrz rysunek poniżej). W tej kartotece tworzone są podkatalogi o nazwach projektów podanych przez użytkownika. W tych podkatalogach będą się znajdowały pliki (*.mdb) zawierające poszczególne typy elementów konstrukcji w projekcie; w plikach tych wykorzystywane będą nazwy grup i szablonów podane przez użytkownika. Hierarchia definiowana przez użytkownika może być dowolna; jako przykład można podać następującą hierarchię: Projekt - Budynek wielokondygnacyjny Grupa - Kondygnacja 1 Szablon - Narożnik 01. Lista Szablon zawiera zdefiniowane przez użytkownika szablony (schematy) narożników i ich zbrojenia. Po zdefiniowaniu geometrii narożnika i jego zbrojenia można zapisać taki układ podając nazwę w polu Szablon i naciskając klawisz Zapisz (UWAGA: szablon zapisywany jest do wybranej grupy i wybranego projektu). W przyszłości po rozpoczęciu definicji zbrojenia narożnika i wybraniu Robobat

236 strona: 236 RCAD Żelbet wersja Podręcznik użytkownika nazwy zapisanego szablonu (w wybranym projekcie i wybranej grupie) wszystkie parametry w oknie dialogowym zostaną ustawione tak jak zostały zapisane w szablonie. Naciśnięcie klawisza Otwórz powoduje otwarcie szablonu zapisanego w wybranym projekcie i wybranej grupie. Poniżej znajduje się również klawisz Usuń; jego naciśnięcie powoduje usunięcie wybranego szablonu przypisanego do wybranego projektu i wybranej grupy. W dolnej części okna dialogowego znajdują się również następujące klawisze: Podgląd - naciśnięcie tego klawisza powoduje prezentację zdefiniowanego narożnika i zbrojenia na ekranie Cofnij < / Dalej > - naciśnięcie tego klawisza powoduje powrót do poprzedniej / następnej zakładki okna dialogowego Wstaw - naciśnięcie tego klawisza powoduje umieszczenie zdefiniowanego narożnika i zbrojenia na rysunku; należy podać numer pozycji zbrojenia i położenie zdefiniowanego narożnika na rysunku; wraz z rysunkiem narożnika wstawiana jest również tabela zbrojenia zgodnie z ustawieniami w oknie dialogowym Preferencje zadania programu RCAD Żelbet Zbrojenie otworu (płyta żelbetowa) Otwór - geometria Konstrukcja typowa służy do definicji geometrii i zbrojenia otworu w płycie żelbetowej. Aby rozpocząć definicję zbrojenia otworu, należy: wybrać komendę menu: RBCR / Zbrojenie konstrukcji typowych / Otwór nacisnąć ikonę. Na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku. Robobat

237 RCAD Żelbet wersja Podręcznik użytkownika strona: 237 Opcje znajdujące się w prezentowanym powyżej oknie dialogowym Otwór - GEOMETRIA pozwalają na definicję geometrii otworu w płycie żelbetowej. W górnej części okna dialogowego podane mogą zostać następujące informacje: nazwa elementu konstrukcji żelbetowej (otworu w płycie żelbetowej) numer pozycji liczba definiowanych elementów (otworów) - liczba ta wpływa na zestawienie stali kształt otworu; dostępne są następujące kształty otworu w płycie żelbetowej (numer wpisywany jest do pola edycyjnego Kształt): 1 - otwór prostokątny 2 - otwór o przekroju kołowym 3 - otwór prostokątny, którego krawędź (krawędzie) nie będą zbrojone. grubości płyty. W górnej części okna dialogowego znajduje się opcja Dodaj element. Jej włączenie powoduje, że podczas generacji zbrojenia otworu płyty pręty zbrojeniowe (lub siatki zbrojeniowe) zbrojenia otworu zostaną zgrupowane w element, którego nazwa (nazwa elementu jest nazwą podaną w polu Nazwa elementu) zostanie dodana na zakładce Model okna dialogowego Inspektor obiektów. Element (grupa prętów zbrojeniowych) zostanie również wpisana w oknie dialogowym Zarządzanie elementami. W przypadku wybrania otworu w kształcie prostokąta (typ 1) możliwe są dwie sytuacje: 1. użytkownik definiuje wymiary otworu (długość i szerokość otworu), określa parametry zbrojenia i wstawia na rysunek w wybranym przez siebie miejscu 2. użytkownik naciska klawisz Wybierz obiekt, wskazuje dwa przeciwległe wierzchołki istniejącego otworu prostokątnego i określa parametry zbrojenia; zbrojenie wstawiane jest na rysunku w miejscu położenia wskazanego otworu. W przypadku wybrania otworu o przekroju kołowym (typ 2) możliwe są dwie sytuacje: 1. użytkownik definiuje wymiary otworu (średnicę otworu), określa parametry zbrojenia i wstawia na rysunek w wybranym przez siebie miejscu 2. użytkownik naciska klawisz Wybierz obiekt, wskazuje otwór o kształcie koła i określa parametry zbrojenia; zbrojenie wstawiane jest na rysunku w miejscu położenia wskazanego otworu. W przypadku wybrania otworu w kształcie prostokąta, którego wybrane krawędzie nie będą zbrojone (typ 3), należy postępować w następujący sposób: 1. nacisnąć klawisz Wybierz obiekt 2. wskazać dwa przeciwległe wierzchołki istniejącego otworu prostokątnego (otwór prezentowany będzie kolorem niebieskim na ekranie) 3. wskazać te krawędzie otworu prostokątnego, na długości których nie będzie generowane zbrojenie (wybrane krawędzie będą prezentowane kolorem czerwonym - patrz poniższy rysunek); w oknie dialogowym Otwór - GEOMETRIA na schematycznym rysunku otworu zbrojone krawędzie będą oznaczane symbolem, a niezbrojone krawędzie symbolem (patrz poniższy rysunek); UWAGA: symbole te nie są dostępne w oknie dialogowym. Robobat

238 strona: 238 RCAD Żelbet wersja Podręcznik użytkownika Po zakończeniu definicji wymiarów otworu w płycie żelbetowej i naciśnięciu klawisza Dalej > na ekranie pojawia się okno dialogowe Otwór - zbrojenie Otwór - zbrojenie Po zakończeniu definicji wymiarów otworu w płycie żelbetowej i naciśnięciu klawisza Dalej > na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku. Robobat

239 RCAD Żelbet wersja Podręcznik użytkownika strona: 239 W górnej części okna dialogowego wybrany może zostać schemat zbrojenia otworów: 1 - zbrojenie główne 2 - zbrojenie główne i zbrojenie konstrukcyjne 3 - zbrojenie główne i zbrojenie naroży 4 - zbrojenie główne, zbrojenie konstrukcyjne i zbrojenie naroży. W polu Zbrojenie główne określone mogą zostać parametry głównego zbrojenia otworu w płycie: średnica zbrojenia otulina zbrojenia klasa stali zakotwienie prętów zbrojeniowych w obydwu kierunkach (X i Y); zakotwienie jest uzależnione od średnicy wybranych prętów zbrojeniowych; wpisanie w polu tekstowym = przed liczbą daje możliwość definiowania długości zakotwienia jako długości odcinka, a nie jako wielokrotności średnicy liczba prętów w obydwu kierunkach (X i Y) rozstaw prętów w obydwu kierunkach (X i Y). Kierunek X i Y pokazano na poniższym rysunku. Dla drugiego i czwartego schematu zbrojenia dostępne są opcje w polu Zbrojenie konstrukcyjne. Jest to dodatkowe zbrojenie prostopadłe do konturu otworu (patrz poniższy rysunek). Pręty zbrojeniowe tego typu zbrojenia mogą mieć następujące kształty: - kształt litery U - strzemion. Dla tego typu zbrojenia określone mogą zostać następujące parametry: długość zbrojenia uzależniona od średnicy prętów zbrojeniowych średnica prętów zbrojeniowych klasa stali rozstaw zbrojenia. Robobat

240 strona: 240 RCAD Żelbet wersja Podręcznik użytkownika Dla trzeciego i czwartego schematu zbrojenia dostępne są opcje w polu Zbrojenie naroży. Jest to dodatkowe zbrojenie wzmacniające naroże otworu. Dostępne są dwa rodzaje zbrojenia naroży: Dla tego typu zbrojenia określone mogą zostać następujące parametry: średnica prętów zbrojeniowych liczba prętów zbrojeniowych rozstaw zbrojenia długość zbrojenia uzależniona od średnicy prętów zbrojeniowych klasa stali. Przykładowe zbrojenie prostokątnego otworu płyty przy wykorzystaniu wszystkich czterech schematów zbrojenia pokazano na poniższym rysunku. Jednostki wykorzystywane podczas definicji geometrii otworu w płycie i jego zbrojenia są jednostkami ustawionymi w oknie dialogowym Preferencje zadania programu RCAD Żelbet. W dolnej części okna dialogowego znajdują się listy wyboru, umożliwiające zdefiniowanie hierarchii wśród definiowanych projektów i szablonów; podczas tworzenia hierarchii obowiązują następujące zasady: - projekt jest w hierarchii składnikiem nadrzędnym wobec grupy - w projekcie możliwa jest definicja kilku różnych grup - każda grupa może zawierać wiele szablonów. Taka hierarchia ułatwia zarządzanie elementami konstrukcji znajdującymi się w projekcie; kopiowanie projektu pomiędzy dwoma użytkownikami (komputerami używanymi przez użytkowników) jest również prostsze - wystarczy bowiem skopiować cały katalog o nazwie projektu, aby przekopiowana została cała hierarchia projektu ze wszystkimi grupami i szablonami. Pliki szablonów znajdują się w kartotece RCAD \ Data \ RBCR_MACRO (patrz rysunek poniżej). W tej kartotece tworzone są podkatalogi o nazwach projektów podanych przez użytkownika. W tych podkatalogach będą się znajdowały pliki (*.mdb) zawierające poszczególne typy elementów konstrukcji w projekcie; w plikach tych wykorzystywane będą nazwy grup i szablonów podane przez użytkownika. Hierarchia definiowana przez użytkownika może być dowolna; jako przykład można podać następującą hierarchię: Robobat

241 RCAD Żelbet wersja Podręcznik użytkownika strona: 241 Projekt - Budynek wielokondygnacyjny Grupa - Płyta 1 Szablon - Otwór 1. Lista Szablon zawiera zdefiniowane przez użytkownika szablony (schematy) zbrojenia otworu w płycie. Po zdefiniowaniu geometrii otworu i jego zbrojenia można zapisać taki układ podając nazwę w polu Szablon i naciskając klawisz Zapisz (UWAGA: szablon zapisywany jest do wybranej grupy i wybranego projektu). W przyszłości po rozpoczęciu definicji zbrojenia otworu w płycie i wybraniu nazwy zapisanego szablonu (w wybranym projekcie i wybranej grupie) wszystkie parametry w oknie dialogowym zostaną ustawione tak jak zostały zapisane w szablonie. Naciśnięcie klawisza Otwórz powoduje otwarcie szablonu zapisanego w wybranym projekcie i wybranej grupie. Poniżej znajduje się również klawisz Usuń; jego naciśnięcie powoduje usunięcie wybranego szablonu przypisanego do wybranego projektu i wybranej grupy. W dolnej części okna dialogowego znajdują się również następujące klawisze: Podgląd - naciśnięcie tego klawisza powoduje prezentację zdefiniowanego otworu i zbrojenia na ekranie Cofnij < / Dalej > - naciśnięcie tego klawisza powoduje powrót do poprzedniej / następnej zakładki okna dialogowego Wstaw - naciśnięcie tego klawisza powoduje umieszczenie zdefiniowanego otworu i zbrojenia na rysunku; wraz z rysunkiem zbrojenia otworu wstawiana jest również tabela zbrojenia zgodnie z ustawieniami w oknie dialogowym Preferencje zadania programu RCAD Żelbet Naroże płyty Naroże płyty - zbrojenie Konstrukcja typowa służy do definicji zbrojenia naroża płyty żelbetowej. Aby rozpocząć definicję zbrojenia naroża płyty, należy: wybrać komendę menu: RBCR / Zbrojenie konstrukcji typowych / Naroże płyty nacisnąć ikonę. Na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku. Robobat

242 strona: 242 RCAD Żelbet wersja Podręcznik użytkownika Opcje znajdujące się w prezentowanym powyżej oknie dialogowym Zbrojenie naroży płyt żelbetowych pozwalają na definicję zbrojenia, które ma zostać wygenerowane w narożniku płyty żelbetowej. W górnej części okna dialogowego znajdują się parametry wyboru schematu zbrojenia. Dostępne są cztery typy schematów zbrojenia naroży płyt: W górnej części okna dialogowego podane mogą zostać następujące parametry zbrojenia: otulina zbrojenia klasę stali. Dodatkowo należy podać miejsce położenie zbrojenia naroży: czy ma być to zbrojenie górne, czy dolne. W środkowej części okna dialogowego w polu Wymiary określone mogą zostać: wymiary strefy objętej zbrojeniem naroża (należy podać dwa wymiary w kierunkach prostopadłych do siebie - jeden w przypadku pierwszego, symetrycznego schematu) parametry prętów zbrojeniowych (w zależności od schematu zbrojenia: w jednym lub dwu kierunkach): średnicę prętów zbrojeniowych i rozstaw prętów (w polu co:). Dodatkowo określony może zostać sposób zakończenia prętów zbrojeniowych: 1 - pręty proste 2 - pierwszy typ odgięcia; należy podać wartość parametru a 3 - drugi typ odgięcia; należy podać wartości parametrów: a i b. Przykładowe zbrojenie naroży płyty przy wykorzystaniu wszystkich czterech schematów zbrojenia (każdy typ schematu w innym rogu płyty) pokazano na poniższym rysunku. Robobat

243 RCAD Żelbet wersja Podręcznik użytkownika strona: 243 Jednostki wykorzystywane podczas definicji geometrii naroża i jego zbrojenia są jednostkami ustawionymi w oknie dialogowym Preferencje zadania programu RCAD Żelbet. W dolnej części okna dialogowego znajdują się listy wyboru, umożliwiające zdefiniowanie hierarchii wśród definiowanych projektów i szablonów; podczas tworzenia hierarchii obowiązują następujące zasady: - projekt jest w hierarchii składnikiem nadrzędnym wobec grupy - w projekcie możliwa jest definicja kilku różnych grup - każda grupa może zawierać wiele szablonów. Taka hierarchia ułatwia zarządzanie elementami konstrukcji znajdującymi się w projekcie; kopiowanie projektu pomiędzy dwoma użytkownikami (komputerami używanymi przez użytkowników) jest również prostsze - wystarczy bowiem skopiować cały katalog o nazwie projektu, aby przekopiowana została cała hierarchia projektu ze wszystkimi grupami i szablonami. Pliki szablonów znajdują się w kartotece RCAD \ Data \ RBCR_MACRO (patrz rysunek poniżej). W tej kartotece tworzone są podkatalogi o nazwach projektów podanych przez użytkownika. W tych podkatalogach będą się znajdowały pliki (*.mdb) zawierające poszczególne typy elementów konstrukcji w projekcie; w plikach tych wykorzystywane będą nazwy grup i szablonów podane przez użytkownika. Hierarchia definiowana przez użytkownika może być dowolna; jako przykład można podać następującą hierarchię: Projekt - Budynek wielokondygnacyjny Grupa - Kondygnacja 1 Szablon - Naroże płyty 01. Lista Szablon zawiera zdefiniowane przez użytkownika szablony (schematy) naroży płyty i ich zbrojenia. Po zdefiniowaniu geometrii naroża płyty i jego zbrojenia można zapisać taki układ podając nazwę w polu Szablon i naciskając klawisz Zapisz (UWAGA: szablon zapisywany jest do wybranej grupy i wybranego projektu). W przyszłości po rozpoczęciu definicji zbrojenia naroża płyty i wybraniu nazwy zapisanego szablonu (w wybranym projekcie i wybranej grupie) wszystkie parametry w oknie dialogowym zostaną ustawione tak jak zostały zapisane w szablonie. Naciśnięcie klawisza Otwórz powoduje otwarcie szablonu zapisanego w wybranym projekcie i wybranej grupie. Poniżej znajduje się również klawisz Usuń; jego naciśnięcie powoduje usunięcie wybranego szablonu przypisanego do wybranego projektu i wybranej grupy. W dolnej części okna dialogowego znajdują się również następujące klawisze: Podgląd - naciśnięcie tego klawisza powoduje prezentację zdefiniowanego zbrojenia naroża płyty na ekranie Cofnij < / Dalej > - naciśnięcie tego klawisza powoduje powrót do poprzedniej / następnej zakładki okna dialogowego Wstaw - naciśnięcie tego klawisza powoduje umieszczenie zdefiniowanego zbrojenia naroża płyty na rysunku; należy wskazać dwa boki płyty, które tworzą naroże; wraz z rysunkiem naroża płyty wstawiana jest również tabela zbrojenia zgodnie z ustawieniami w oknie dialogowym Preferencje zadania programu RCAD Żelbet Rozkład płyt prefabrykowanych Płyty prefabrykowane - geometria Konstrukcja typowa służy do definicji rozkładu płyt prefabrykowanych na zamkniętym konturze ścian oraz generacji zbrojenia płyt prefabrykowanych. Aby rozpocząć definicję rozkładu płyt prefabrykowanych, należy: wybrać komendę menu: RBCR / Zbrojenie konstrukcji typowych / Rozkład płyt prefabrykowanych nacisnąć ikonę. Robobat

244 strona: 244 RCAD Żelbet wersja Podręcznik użytkownika Na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku. Rozpoczęcie definicji rozkładu płyt prefabrykowanych następuje po naciśnięciu klawisza Wybierz obszar. Użytkownik musi wskazać na rysunku następujące elementy określające podstawowe parametry rozkładu płyt (patrz poniższy rysunek): boki obszaru, na którym rozłożone będą płyty prefabrykowane (wybrane boki będą na rysunku oznaczane kolorem czerwonym) otwory, które istnieją w obszarze rozkładu płyt prefabrykowanych kierunek rozkładu poprzez podanie początkowego i końcowego punktu wektora rozkładu punkt początkowy rozkładu płyt prefabrykowanych (jest to punkt, od którego będą układane całe płyty). Robobat

245 RCAD Żelbet wersja Podręcznik użytkownika strona: 245 W górnej części okna dialogowego podane mogą zostać następujące informacje: nazwa elementu (płyt prefabrykowanych) liczba definiowanych elementów (rozkładów) - liczba ta wpływa na zestawienie stali klasa betonu. Poniżej określony może zostać przedział zmienności wymiarów pojedynczej płyty prefabrykowanej: minimalna i maksymalna dopuszczalna długość płyty prefabrykowanej (Lmin i Lmax) minimalna i maksymalna dopuszczalna szerokość płyty prefabrykowanej (Bmin i Bmax) rozstawy pomiędzy kolejnymi płytami prefabrykowanymi (db i dl). Dodatkowo podana musi zostać grubość płyt prefabrykowanych. Po zakończeniu definicji geometrii rozkładu płyt prefabrykowanych i naciśnięciu klawisza Dalej > na ekranie pojawia się okno dialogowe Płyty prefabrykowane - zbrojenie Płyty prefabrykowane - zbrojenie Po zakończeniu definicji geometrii rozkładu płyt prefabrykowanych i naciśnięciu klawisza Dalej > na ekranie pojawia się okno dialogowe Płyty prefabrykowane - Zbrojenie. Opcje znajdujące się w tym oknie dialogowym pozwalają na definicję zbrojenia, które ma zostać wygenerowane w płytach prefabrykowanych. W górnej części okna dialogowego możliwy jest wybór dwóch typów zbrojenia płyt prefabrykowanych: - za pomocą prętów zbrojeniowych - za pomocą siatek zbrojeniowych. Okno dialogowe Płyty prefabrykowane - Zbrojenie po wybraniu zbrojenia prętami zbrojeniowymi pokazano na poniższym rysunku. Robobat

246 strona: 246 RCAD Żelbet wersja Podręcznik użytkownika Dla zbrojenia prętami określone muszą zostać następujące parametry: klasa stali zbrojeniowej otulina zbrojenia parametry zbrojenia głównego: średnica prętów rozstaw prętów zbrojenia głównego S1 długość L1 służąca do łączenia sąsiednich płyt prefabrykowanych parametry zbrojenia konstrukcyjnego: średnica prętów rozstaw prętów zbrojenia konstrukcyjnego. Dla zbrojenia głównego i konstrukcyjnego na podstawie przyjętych parametrów zbrojenia wyliczana jest powierzchnia zbrojenia na metr bieżący. Okno dialogowe Płyty prefabrykowane - Zbrojenie po wybraniu zbrojenia siatkami zbrojeniowymi pokazano na poniższym rysunku. Robobat

247 RCAD Żelbet wersja Podręcznik użytkownika strona: 247 Dla zbrojenia siatkami określone muszą zostać następujące parametry: typ siatki zbrojeniowej klasa stali zbrojeniowej otulina zbrojenia parametry siatki zbrojeniowej: zakłady zbrojenia R i r długość L1 służąca do łączenia sąsiednich płyt prefabrykowanych. Po zakończeniu definicji parametrów zbrojenia płyt prefabrykowanych i naciśnięciu klawisza Dalej > na ekranie pojawia się okno dialogowe Płyty prefabrykowane - parametry rysunku. Przykładowy rozkład płyt prefabrykowanych przedstawiono na poniższym rysunku. Dla każdej płyty może zostać wygenerowany rysunek zbrojenia (prętami lub siatkami). Robobat

248 strona: 248 RCAD Żelbet wersja Podręcznik użytkownika Płyty prefabrykowane - parametry rysunku Po zakończeniu definicji rozkładu płyt prefabrykowanych oraz parametrów ich zbrojenia i naciśnięciu klawisza Dalej > na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku. Robobat

249 RCAD Żelbet wersja Podręcznik użytkownika strona: 249 W powyższym oknie dialogowym określone mogą zostać parametry generowanych automatycznie rysunków płyt prefabrykowanych gotowych do wydruku oraz parametry tabeli zbrojenia dla płyt prefabrykowanych. Włączenie opcji Wydruki znajdującej się w górnej części okna dialogowego powoduje, że automatycznie generowane będą rysunki wszystkich płyt prefabrykowanych znajdujących się w rozkładzie płyt. Dostępne stają się następujące opcje: skala wydruku (ustalenie skali rysunków płyt) szablon - wybór szablonu rysunkowego, na którym generowane będą poszczególne rysunki płyt prefabrykowanych. Można stworzyć własne szablony rysunkowe i używać ich do automatycznego tworzenia wydruków. Włączenie opcji Dodaj tabelę powoduje, że na rysunkach dodawana będzie tabela zbrojenia (wg stylu domyślnego dla tabel zbrojenia). Lista dostępnych styli tabel zbrojenia zmienia się w zależności od wybranego typu zbrojenia (pręty zbrojeniowe lub siatki zbrojeniowe). W dolnej części okna dialogowego znajdują się elementy opisów umieszczanych na rysunkach poszczególnych płyt. Możliwe jest dodanie następujących opisów: nazwa elementu, liczba elementów, powierzchnia obszaru rozkładu płyt prefabrykowanych, objętość betonu, ciężar betonu, klasa betonu i grubość płyt prefabrykowanych. Jednostki wykorzystywane podczas definicji rozkładu płyt prefabrykowanych i ich zbrojenia są jednostkami ustawionymi w oknie dialogowym Preferencje zadania programu RCAD Żelbet. W dolnej części okna dialogowego znajdują się listy wyboru, umożliwiające zdefiniowanie hierarchii wśród definiowanych projektów i szablonów; podczas tworzenia hierarchii obowiązują następujące zasady: - projekt jest w hierarchii składnikiem nadrzędnym wobec grupy - w projekcie możliwa jest definicja kilku różnych grup - każda grupa może zawierać wiele szablonów. Taka hierarchia ułatwia zarządzanie elementami konstrukcji znajdującymi się w projekcie; kopiowanie projektu pomiędzy dwoma użytkownikami (komputerami używanymi przez użytkowników) jest również prostsze - wystarczy bowiem skopiować cały katalog o nazwie projektu, aby przekopiowana została cała hierarchia projektu ze wszystkimi grupami i szablonami. Pliki szablonów znajdują się w kartotece RCAD \ Data \ RBCR_MACRO (patrz rysunek poniżej). W tej kartotece tworzone są podkatalogi o nazwach projektów podanych przez użytkownika. W tych podkatalogach będą się znajdowały pliki (*.mdb) zawierające poszczególne typy elementów konstrukcji w projekcie; w plikach tych wykorzystywane będą nazwy grup i szablonów podane przez użytkownika. Hierarchia definiowana przez użytkownika może być dowolna; jako przykład można podać następującą hierarchię: Projekt - Budynek wielokondygnacyjny Grupa - Kondygnacja 3 Szablon - Płyta prefabrykowana 01. Lista Szablon zawiera zdefiniowane przez użytkownika szablony (schematy) płyt prefabrykowanych i ich zbrojenia. Po zdefiniowaniu płyty prefabrykowanej i jej zbrojenia można zapisać taki układ podając nazwę w polu Szablon i naciskając klawisz Zapisz (UWAGA: szablon zapisywany jest do wybranej grupy i wybranego projektu). W przyszłości po rozpoczęciu definicji zbrojenia płyty prefabrykowanej i wybraniu nazwy zapisanego szablonu (w wybranym projekcie i wybranej grupie) wszystkie parametry w oknie dialogowym zostaną ustawione tak jak zostały zapisane w szablonie. Naciśnięcie klawisza Otwórz powoduje otwarcie szablonu zapisanego w wybranym projekcie i wybranej grupie. Poniżej znajduje się również klawisz Usuń; jego naciśnięcie powoduje usunięcie wybranego szablonu przypisanego do wybranego projektu i wybranej grupy. Robobat

250 strona: 250 RCAD Żelbet wersja Podręcznik użytkownika W dolnej części okna dialogowego znajdują się również następujące klawisze: Podgląd - naciśnięcie tego klawisza powoduje prezentację zdefiniowanego rozkładów płyt prefabrykowanych na ekranie Cofnij < / Dalej > - naciśnięcie tego klawisza powoduje powrót do poprzedniej / następnej zakładki okna dialogowego Wstaw - naciśnięcie tego klawisza powoduje umieszczenie zdefiniowanego rozkładów płyt prefabrykowanych na rysunku; wraz z rysunkami płyt prefabrykowanych wstawiana jest również tabela zbrojenia zgodnie z ustawieniami w oknie dialogowym Preferencje zadania programu RCAD Żelbet Belka żelbetowa Belka - geometria Konstrukcja typowa służy do definicji geometrii i zbrojenia belki wieloprzęsłowej. Aby rozpocząć definicję zbrojenia belki, należy: wybrać komendę menu: RBCR / Zbrojenie konstrukcji typowych / Belka nacisnąć ikonę. Na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku. Robobat

251 RCAD Żelbet wersja Podręcznik użytkownika strona: 251 Opcje znajdujące się w prezentowanym powyżej oknie dialogowym Belka - GEOMETRIA pozwalają na definicję geometrii belki żelbetowej. W górnej części okna dialogowego podane mogą zostać następujące informacje: nazwa elementu konstrukcji żelbetowej (belki żelbetowej) numer pozycji liczba definiowanych elementów (belki) - liczba ta wpływa na zestawienie stali typ przekroju poprzecznego belki; dostępne są następujące typy przekroju poprzecznego belki (numer wpisywany jest do pola edycyjnego Typ przekroju): 1 - przekrój prostokątny 2 - przekrój teowy typ belki żelbetowej; dostępne są następujące typy belki (numer wpisywany jest do pola edycyjnego Typ belki): 1 - belka jednoprzęsłowa 2 - belka dwuprzęsłowa 3 - belka trójprzęsłowa 4 - belka n-przęsłowa (n 10). W górnej części okna dialogowego znajduje się opcja Dodaj element. Jej włączenie powoduje, że podczas generacji deskowania / zbrojenia belki pręty zbrojeniowe (lub siatki zbrojeniowe) zbrojenia belki zostaną zgrupowane w element, którego nazwa (nazwa elementu jest nazwą podaną w polu Nazwa elementu) zostanie dodana na zakładce Model okna dialogowego Inspektor obiektów. Element (grupa prętów zbrojeniowych) zostanie również wpisana w oknie dialogowym Zarządzanie elementami. UWAGA: Długość każdego przęsła i szerokość podpór dla deskowania i zbrojenia belki n- przęsłowej może być dowolnie definiowany. Zmiana pomiędzy kolejnymi przęsłami pośrednimi odbywa się po naciśnięciu klawiszy (poprzednie przęsło) i (kolejne przęsło). Obok wymienionych klawiszy znajduje się numer bieżącego przęsła (np. Przęsło 3 / 5 na poniższym rysunku). Po wybraniu geometrii przekroju poprzecznego belki i typu belki należy zdefiniować wartości wymiarów przekroju poprzecznego i długości przęseł / podpór belki. Nad słupami podporowymi mogą znajdować się słupy lub ściany dochodzące z górnej kondygnacji. W polu edycyjnym należy podać wymiar przekroju poprzecznego elementu dochodzącego z górnej kondygnacji; jeżeli ten wymiar równa się zeru, to oznacza to, że nad podporą pośrednią nie ma słupa lub ściany z górnej kondygnacji. Schematyczny rysunek przekroju poprzecznego belki znajdujący się w prawym, górnym rogu okna dialogowego jest dostosowywany do wybranych kształtów przekroju belki. W dolnej części okna dialogowego określone mogą zostać typy skrajnych podpór belki (wszystkie pośrednie podpory są traktowane jako słupy dochodzące) oraz wymiary przęsłowe belki (długości przęseł i szerokości podpór / słupów); dostępne są następujące typy skrajnych podpór belki: 1 - oparcie na murze 2 - słup od dołu Robobat

252 strona: 252 RCAD Żelbet wersja Podręcznik użytkownika 3 - słup od góry i dołu 4 - belka 5 - wspornik. Po zakończeniu definicji wymiarów belki i naciśnięciu klawisza Dalej > na ekranie pojawia się okno dialogowe Belka - zbrojenie Belka żelbetowa - zbrojenie Belka - zbrojenie Po zakończeniu definicji wymiarów belki i naciśnięciu klawisza Dalej > na ekranie pojawia się okno dialogowe Belka - ZBROJENIE. Definicja zbrojenia belek żelbetowych została podzielona na trzy części: - definicja strzemion - definicja zbrojenia podłużnego - definicja rozkładu prętów zbrojeniowych w przekrojach belki. Jednostki wykorzystywane podczas definicji geometrii belki i jej zbrojenia są jednostkami ustawionymi w oknie dialogowym Preferencje zadania programu RCAD Żelbet. W dolnej części okna dialogowego znajdują się listy wyboru, umożliwiające zdefiniowanie hierarchii wśród definiowanych projektów i szablonów; podczas tworzenia hierarchii obowiązują następujące zasady: - projekt jest w hierarchii składnikiem nadrzędnym wobec grupy - w projekcie możliwa jest definicja kilku różnych grup - każda grupa może zawierać wiele szablonów. Taka hierarchia ułatwia zarządzanie elementami konstrukcji znajdującymi się w projekcie; kopiowanie projektu pomiędzy dwoma użytkownikami (komputerami używanymi przez użytkowników) jest również prostsze - wystarczy bowiem skopiować cały katalog o nazwie projektu, aby przekopiowana została cała hierarchia projektu ze wszystkimi grupami i szablonami. Pliki szablonów znajdują się w kartotece RCAD \ Data \ RBCR_MACRO (patrz rysunek poniżej). W tej kartotece tworzone są podkatalogi o nazwach projektów podanych przez użytkownika. W tych podkatalogach będą się znajdowały pliki (*.mdb) zawierające poszczególne typy elementów konstrukcji w projekcie; w plikach tych wykorzystywane będą nazwy grup i szablonów podane przez użytkownika. Hierarchia definiowana przez użytkownika może być dowolna; jako przykład można podać następującą hierarchię: Projekt - Budynek wielokondygnacyjny Grupa - Kondygnacja 5 Szablon - Belka 03. Lista Szablon zawiera zdefiniowane przez użytkownika szablony (schematy) belek i ich zbrojenia. Po zdefiniowaniu geometrii belki i jej zbrojenia można zapisać taki układ podając nazwę w polu Szablon i naciskając klawisz Zapisz (UWAGA: szablon zapisywany jest do wybranej grupy i wybranego projektu). W przyszłości po rozpoczęciu definicji zbrojenia belki i wybraniu nazwy zapisanego szablonu (w wybranym projekcie i wybranej grupie) wszystkie parametry w oknie dialogowym zostaną ustawione tak jak zostały zapisane w szablonie. Naciśnięcie klawisza Otwórz powoduje otwarcie szablonu zapisanego w wybranym projekcie i wybranej grupie. Poniżej znajduje się również klawisz Usuń; jego naciśnięcie powoduje usunięcie wybranego szablonu przypisanego do wybranego projektu i wybranej grupy. Robobat

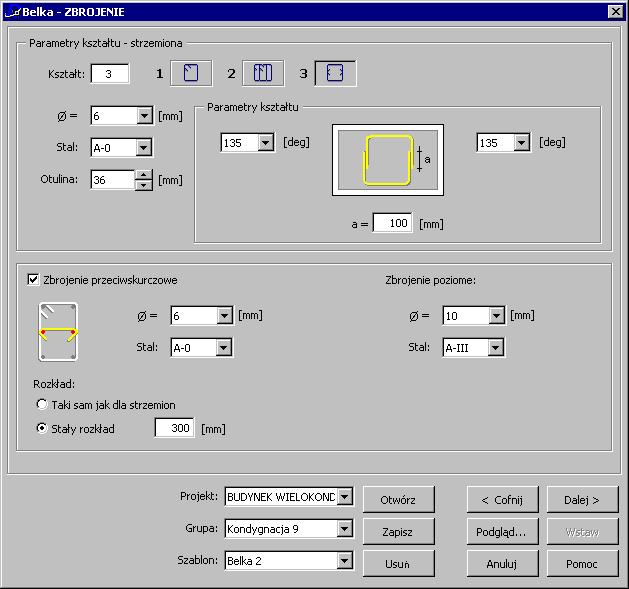

253 RCAD Żelbet wersja Podręcznik użytkownika strona: 253 Szablony zapisane w makrach deskowań elementów konstrukcji są dostępne i możliwe do wczytania w odpowiadających im makrach zbrojenia. Po wczytaniu takiego szablonu na zakładce Geometria zostaną ustawione zapisane w szablonie parametry dotyczące geometrii elementu konstrukcji. W dolnej części okna dialogowego znajdują się również następujące klawisze: Podgląd - naciśnięcie tego klawisza powoduje prezentację zdefiniowanego zbrojenia belki na ekranie Cofnij < / Dalej > - naciśnięcie tego klawisza powoduje powrót do poprzedniej / następnej zakładki okna dialogowego Wstaw - naciśnięcie tego klawisza powoduje umieszczenie zdefiniowanego zbrojenia belki na rysunku; należy wskazać punkt wstawienia belki; wraz z rysunkiem belki wstawiana jest również tabela zbrojenia zgodnie z ustawieniami w oknie dialogowym Preferencje zadania programu RCAD Żelbet. Belka - zbrojenie (strzemiona) Po zakończeniu definicji wymiarów belki i naciśnięciu klawisza Dalej > na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku, służące do definicji zbrojenia poprzecznego belki (strzemion). W górnej części okna dialogowego wybrany może zostać typ wykorzystywanych strzemion; dostępne są następujące typy strzemion, które mogą być wykorzystywane w belkach żelbetowych: Robobat

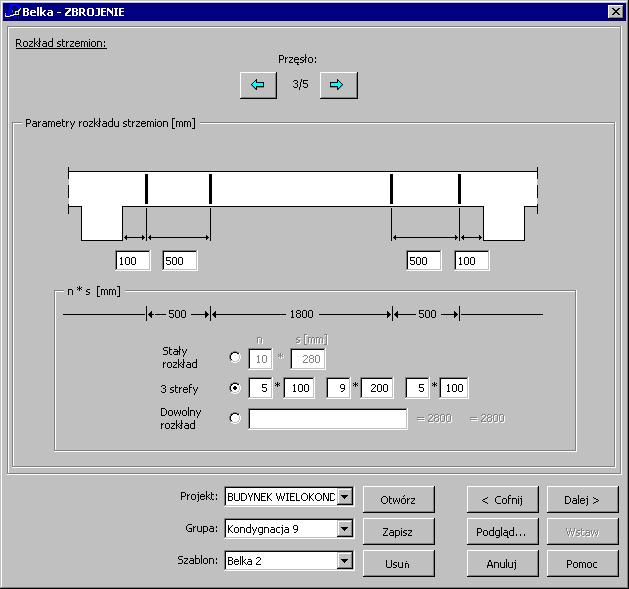

254 strona: 254 RCAD Żelbet wersja Podręcznik użytkownika - strzemiona zamknięte - strzemiona czterocięte - strzemiona złożone z prętów w kształcie podwójnej litery U. W polu Parametry kształtu określone mogą zostać parametry zakotwienia końców zbrojenia (tj. kąt haka) oraz dla strzemion czterociętych i strzemion złożonych z prętów w kształcie podwójnej litery U wartość parametru a określającego: - odległość w świetle pomiędzy środkowymi gałęziami strzemion (dla strzemion czterociętych) - długość nakładających się prętów (dla prętów w kształcie podwójnej litery U). W górnej części okna dialogowego podane mogą również zostać następujące parametry zbrojenia strzemionami: średnica strzemion klasa stali otulina zbrojenia. W dolnej części okna dialogowego dostępne są opcje: Zbrojenie przeciwskurczowe i Zbrojenie poziome. Jeżeli opcja Zbrojenie przeciwskurczowe jest włączona, to podczas generacji zbrojenia poprzecznego belki tworzone będzie również zbrojenie przeciwskurczowe, które umieszczane jest w środku wysokości przekroju belki. Zbrojenie przeciwskurczowe składa się z: - poziomej szpilki - dwóch poziomych prętów podłużnych, które podtrzymują zbrojenie przeciwskurczowe. Poziome pręty podłużne są generowane tylko, gdy włączona jest opcja Zbrojenie poziome. Dla zbrojenia przeciwskurczowego (szpilki) oraz zbrojenia poziomego podane mogą również zostać następujące parametry zbrojenia: średnica prętów zbrojeniowych klasa stali. Rozstaw zbrojenia przeciwskurczowego może być: - rozkładem takim samym jak dla strzemion - rozkładem o stałym, podanym przez użytkownika rozstawie. Po zakończeniu definicji podstawowych parametrów zbrojenia poprzecznego i naciśnięciu klawisza Dalej > na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku, służące do definicji rozstawu zbrojenia poprzecznego belki (strzemion). Robobat

255 RCAD Żelbet wersja Podręcznik użytkownika strona: 255 W górnej części okna dialogowego znajduje się informacja dotycząca przęsła, dla którego definiowane są parametry rozkładu strzemion. Dla belki trójprzęsłowej kolejne przęsła są oznaczane w następujący sposób: pierwsze przęsło - 1/3, drugie przęsło - 2/3 i trzecie przęsło - 3/3. Strzałki umożliwiają przejście do definicji rozkładu dla kolejnego/poprzedniego przęsła. UWAGA: Dla belek n-przęsłowych definicja parametrów rozkładu strzemion musi być przeprowadzona osobno dla każdego przęsła. W dolnej części okna dialogowego określone mogą zostać parametry rozkładu strzemion na długości przęsła. Dostępne są trzy sposoby rozkładu strzemion w przęśle: stały rozkład strzemion; wybór tego sposobu powoduje, że na długości przęsła strzemiona będą rozkładane ze stałym rozstawem podanym w polu edycyjnym s; rozkład strzemion może zostać zapisany w postaci n * s, gdzie n oznacza liczbę strzemion, a s - rozstaw strzemion trzy strefy rozkładu strzemion w przęśle; wybór tego sposobu powoduje, że na długości przęsła określone zostaną trzy strefy zbrojenia strzemionami (w każdej strefie rozkład strzemion jest stały); rozkład strzemion może zostać zapisany w postaci n1 * s1 + n2 * s2 + n3 * s3, gdzie n1, n2, n3 oznaczają liczbę strzemion w 1., 2. i 3. strefie rozkładu, a s1, s2, s3 rozstawy strzemion w odpowiednich strefach; długości pierwszej i trzeciej strefy rozkładu mogą być określone w polach edycyjnych znajdujących się pod schematycznym rysunkiem przęsła (patrz rysunek poniżej) dowolny rozkład strzemion w przęśle definiowany przez użytkownika; rozkład strzemion może zostać zapisany w postaci n1 * s1 + n2 * s2 + n3 * s3..., gdzie n1, n2, n3... oznaczają liczbę strzemion w kolejnych strefach rozkładu, a s1, s2, s rozstawy strzemion w odpowiednich strefach; przykładowy dowolny rozkład strzemion można zapisać w następującej postaci: 6*140+4*280+6*140. Należy tu dodać, że dla tego sposobu rozkładu strzemion podawana jest wartość długości przęsła obliczona ze wzoru na rozkład zbrojenia; kolorem zielonym podawana jest poprawna wartość długości przęsła, kolorem czerwonym większa od prawidłowej wartości długości, a kolorem żółtym mniejsza od prawidłowej wartości długości przęsła. Dodatkowo dla skrajnych podpór belki istnieje możliwość zdefiniowania rozstawu strzemion w strefie przypodporowej (patrz poniższy rysunek). Robobat

256 strona: 256 RCAD Żelbet wersja Podręcznik użytkownika Belka - zbrojenie (zbrojenie podłużne) Po zakończeniu definicji wymiarów belki oraz rozkładu strzemion i naciśnięciu klawisza Dalej > na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku, służące do definicji zbrojenia podłużnego belki. Robobat

257 RCAD Żelbet wersja Podręcznik użytkownika strona: 257 UWAGA: Dla belek n-przęsłowych definicja zbrojenia podłużnego odbywa się: - dla niektórych typów zbrojenia (typ 1 i 5): dla całej belki - dla pozostałych typów zbrojenia: osobno dla każdego przęsła. W górnej części okna prezentowane są typy prętów zbrojeniowych, które mogą być wykorzystane podczas definicji zbrojenia podłużnego. Jeżeli opcja Pręty odgięte jest wyłączona, to lista dostępnych typów prętów ograniczona jest tylko do prętów prostych. Jeżeli opcja Pręty odgięte jest włączona, to lista dostępnych typów prętów zawiera zarówno pręty proste, jak i odgięte. Poniżej przedstawiono dostępne typy prętów przy założeniu, że opcja Pręty odgięte jest włączona oraz że generowane jest zbrojenie dla belki trójprzęsłowej: Pręty proste pręt zbrojenia dolnego belki na całej długości belki pręt zbrojenia dolnego belki w pierwszym przęśle belki pręt zbrojenia dolnego belki w ostatnim (trzecim) przęśle belki pręt zbrojenia dolnego belki w środkowym (drugim) przęśle belki pręt zbrojenia górnego belki na całej długości belki pręt zbrojenia górnego belki w pierwszym przęśle belki pręt zbrojenia górnego belki w ostatnim (trzecim) przęśle belki pręt zbrojenia górnego belki nad pierwszą pośrednią podporą pręt zbrojenia górnego belki nad drugą pośrednią podporą Pręty odgięte pręt odgięty nad pierwszą pośrednią podporą pręt odgięty nad drugą pośrednią podporą pręt odgięty w środkowym przęśle pręt odgięty w pierwszym przęśle (typ 1) pręt odgięty w ostatnim (trzecim) przęśle (typ 1) pręt odgięty w pierwszym przęśle (typ 2) pręt odgięty w ostatnim (trzecim) przęśle (typ 2) 17, 18, 19, 20 -,,, - typy prętów odgiętych nad pośrednimi podporami. UWAGA: Pręty o typie nr 1 i 5 są prętami biegnącymi przez całą długość belki; dlatego też, jeżeli ich długość przekroczy maksymalną długość pręta z bazy, to trzeba wykonać zakład tych prętów; długość pozostałych typów prętów nie może przekroczyć długości pręta z bazy. Dla wybranego typu pręta podłużnego należy określić następujące parametry zbrojenia: średnica pręta klasa stali zbrojeniowej liczba prętów o podanych parametrach w przekroju poprzecznym belki wymiary charakterystycznych odcinków prętów prostych lub odgiętych. Dodatkowo dla niektórych typów prętów prostych można zdefiniować zakotwienia w skrajnych przęsłach belki; aby to zrobić należy włączyć odpowiednią opcję - pojawi się wtedy symbol (patrz poniższy rysunek) Robobat

258 strona: 258 RCAD Żelbet wersja Podręcznik użytkownika Aby zdefiniować pręt zbrojenia podłużnego, należy w oknie dialogowym Belka - ZBROJENIE wykonać następujące czynności: wybrać typ pręta zbrojenia podłużnego (np. typ 5 - pręt zbrojenia górnego belki na całej długości belki) określić parametry pręta zbrojeniowego: średnicę (np. = 20 mm), klasę stali (np. A-III), liczbę prętów zbrojeniowych w przekroju poprzecznym pręta (np. 3) zdecydować, czy w skrajnych przęsłach (na skrajnych podporach) mają być definiowane zakotwienia zbrojenia (włączyć odpowiednie opcje) nacisnąć klawisz Dodaj. Pręt(y) o podanych parametrach zostały dodane do zbrojenia belki wieloprzęsłowej. Zdefiniowane pręty zbrojenia podłużnego można również modyfikować lub usuwać. Aby zmodyfikować istniejący pręt zbrojenia podłużnego, należy: wybrać numer pręta z listy Aktualny pręt dokonać zmian parametrów pręta zbrojeniowego (np. zmienić średnicę pręta oraz klasę stali) nacisnąć klawisz Modyfikuj. W podobny sposób można usunąć pręt zbrojenia poprzecznego (należy wybrać numer pręta zbrojeniowego i nacisnąć klawisz Usuń). Belka - zbrojenie (przekroje) Po zakończeniu definicji prętów zbrojenia podłużnego na długości belki i naciśnięciu klawisza Dalej > na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku, służące do definicji zbrojenia podłużnego belki w charakterystycznych przekrojach belki. Robobat

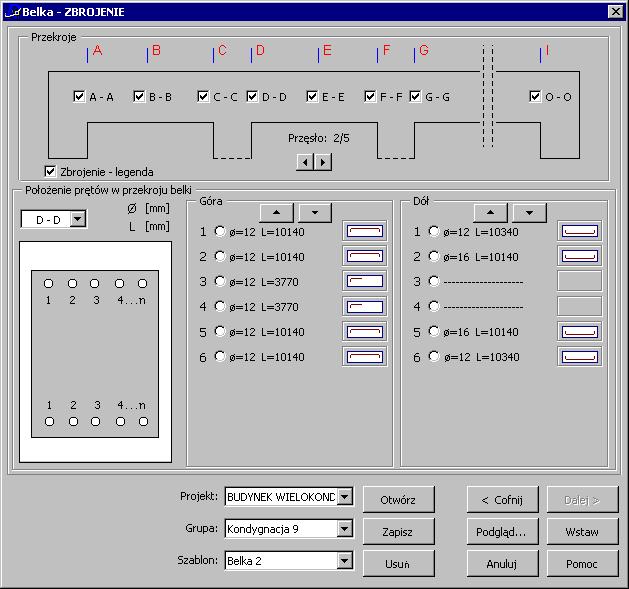

259 RCAD Żelbet wersja Podręcznik użytkownika strona: 259 W górnej części okna prezentowane są przekroje (A-A, B-B itd.), dla których na rysunku może być prezentowane zbrojenie w przekroju poprzecznym belki. Włączenie opcji przy odpowiednim przekroju (pojawia się symbol ) powoduje, że przekrój poprzeczny belki będzie prezentowany na rysunku. Jeżeli opcja Zbrojenie - legenda jest włączona, to na rysunku będą przedstawiane pręty zbrojenia podłużnego z pełnym opisem wyrzucone poza obręb deskowania. W dolnej części okna prezentowane zdefiniowane na poprzedniej zakładce pręty zbrojenia poprzecznego i ich położenie w wybranym przekroju poprzecznym belki żelbetowej (patrz poniższy rysunek). Poszczególne pręty zbrojenia górnego i dolnego mogą być przesuwane; aby tego dokonać, należy wybrać odpowiedni pręt w polu Góra i nacisnąć klawisz lub. UWAGA: Przyjęte zostały następujące, domyślne ustawienia prętów w przekrojach: - pręty o typie 1 i 5: skrajne położenie - pozostałe typy prętów: środkowe położenie. Przykładowo, jeżeli na poniższym rysunku wybrany zostanie pręt numer 2 ( = 12 L=3540) w polu Góra (jednocześnie podświetlany jest pręt numer 2 w polu Dół) i naciśnięty zostanie klawisz, to pręt ten zostanie przesunięty na pozycję 1 zarówno w polu Góra, jak i Dół (a pręt dotychczas mający numer 1 przejdzie na pozycję 2). Robobat

260 strona: 260 RCAD Żelbet wersja Podręcznik użytkownika Schody Schody - geometria Konstrukcja typowa służy do definicji geometrii i zbrojenia schodów płytowych. Aby rozpocząć definicję zbrojenia schodów, należy: wybrać komendę menu: RBCR / Zbrojenie konstrukcji typowych / Schody nacisnąć ikonę. Na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku. Robobat

261 RCAD Żelbet wersja Podręcznik użytkownika strona: 261 Opcje znajdujące się w prezentowanym powyżej oknie dialogowym Schody - GEOMETRIA pozwalają na definicję geometrii schodów płytowych. W górnej części okna dialogowego podane mogą zostać następujące informacje: nazwa elementu konstrukcji żelbetowej (schodów) numer pozycji liczba definiowanych elementów (schodów płytowych) - liczba ta wpływa na zestawienie stali schemat schodów płytowych; dostępne są następujące typy schodów (numer wpisywany jest do pola edycyjnego Schemat): 1 - schody z dwoma spocznikami 2 - schody z górnym spocznikiem szerokość biegu schodów. W górnej części okna dialogowego znajduje się opcja Dodaj element. Jej włączenie powoduje, że podczas generacji deskowania / zbrojenia schodów pręty zbrojeniowe (lub siatki zbrojeniowe) zbrojenia schodów zostaną zgrupowane w element, którego nazwa (nazwa elementu jest nazwą podaną w polu Nazwa elementu) zostanie dodana na zakładce Model okna dialogowego Inspektor obiektów. Element (grupa prętów zbrojeniowych) zostanie również wpisana w oknie dialogowym Zarządzanie elementami. Po wybraniu geometrii schodów należy zdefiniować wartości wymiarów; liczba wymiarów, które należy zdefiniować, zależy od wybranego schematu schodów. Schematyczny rysunek schodów jest dostosowywany do wybranego schematu. Należy tu jeszcze dodać, że na schematycznym rysunku schodów podany może zostać jeszcze opis osi konstrukcyjnych (standardowo wpisywane są litery A i B - wartości te mogą być edytowane) oraz poziomu odniesienia (poziomu lewego spocznika). UWAGA: Jeżeli zostawi się puste pola zawierające opis osi konstrukcyjnych lub pole poziomu odniesienia, to te parametry nie będą generowane na rysunku definiowanych schodów. Po zakończeniu definicji wymiarów schodów i naciśnięciu klawisza Dalej > na ekranie pojawia się okna dialogowe Schody - zbrojenie (UWAGA: zawartość okna dialogowego zależy od schematu schodów wybranego w oknie dialogowym Schody - GEOMETRIA) Schody - zbrojenie Po zakończeniu definicji wymiarów schodów i naciśnięciu klawisza Dalej > na ekranie pojawia się okna dialogowe pokazane na poniższym rysunku (UWAGA: zawartość okna dialogowego zależy od schematu schodów wybranego w oknie dialogowym Schody - GEOMETRIA). Robobat

262 strona: 262 RCAD Żelbet wersja Podręcznik użytkownika Opcje znajdujące się w prezentowanym powyżej oknie dialogowym Schody - ZBROJENIE pozwalają na definicję zbrojenia, które ma zostać wygenerowane w schodach płytowych. W górnej części okna dialogowego znajdują się parametry zbrojenia głównego schodów: otulina zbrojenia głównego klasa stali. Poniżej znajdują się schematy (kształty) zbrojenia głównego dla: - dolnego i górnego spocznika w przypadku schodów z dwoma spocznikami dolny spocznik - typy zbrojenia: typ 1 - typ Robobat

263 RCAD Żelbet wersja Podręcznik użytkownika strona: 263 typ 3 - typ 4 - górny spocznik - typy zbrojenia: typ 1 - typ 2 - typ 3 - z ewentualnie dodatkowym zbrojeniem - górnego spocznika i fundamentu schodów w przypadku schodów z górnym spocznikiem fundament schodów - typy zbrojenia: typ 1 - typ 2 - górny spocznik - typy zbrojenia takie same jak powyżej UWAGA: Nie wszystkie typy zbrojenia dolnego spocznika i górnego spocznika mogą być ze sobą łączone (np. nie jest możliwe wybranie typu 1 dla spocznika dolnego i typu 2 dla spocznika górnego). Dla każdego rodzaju (kształtu) zbrojenia należy określić następujące parametry: średnicę zbrojenia rozstaw prętów na szerokości schodów długość prętów zbrojeniowych (te pola edycyjne są dostępne jedynie dla niektórych typów zbrojenia). W dolnej części okna dialogowego należy podać następujące parametry zbrojenia rozdzielczego: średnicę zbrojenia klasę stali rozstaw prętów. Jednostki wykorzystywane podczas definicji geometrii schodów i ich zbrojenia są jednostkami ustawionymi w oknie dialogowym Preferencje zadania programu RCAD Żelbet. Robobat

264 strona: 264 RCAD Żelbet wersja Podręcznik użytkownika W dolnej części okna dialogowego znajdują się listy wyboru, umożliwiające zdefiniowanie hierarchii wśród definiowanych projektów i szablonów; podczas tworzenia hierarchii obowiązują następujące zasady: - projekt jest w hierarchii składnikiem nadrzędnym wobec grupy - w projekcie możliwa jest definicja kilku różnych grup - każda grupa może zawierać wiele szablonów. Taka hierarchia ułatwia zarządzanie elementami konstrukcji znajdującymi się w projekcie; kopiowanie projektu pomiędzy dwoma użytkownikami (komputerami używanymi przez użytkowników) jest również prostsze - wystarczy bowiem skopiować cały katalog o nazwie projektu, aby przekopiowana została cała hierarchia projektu ze wszystkimi grupami i szablonami. Pliki szablonów znajdują się w kartotece RCAD \ Data \ RBCR_MACRO (patrz rysunek poniżej). W tej kartotece tworzone są podkatalogi o nazwach projektów podanych przez użytkownika. W tych podkatalogach będą się znajdowały pliki (*.mdb) zawierające poszczególne typy elementów konstrukcji w projekcie; w plikach tych wykorzystywane będą nazwy grup i szablonów podane przez użytkownika. Hierarchia definiowana przez użytkownika może być dowolna; jako przykład można podać następującą hierarchię: Projekt - Budynek wielokondygnacyjny Grupa - Kondygnacja 1 Szablon - Schody. Lista Szablon zawiera zdefiniowane przez użytkownika szablony (schematy) schodów i ich zbrojenia. Po zdefiniowaniu geometrii schodów i ich zbrojenia można zapisać taki układ podając nazwę w polu Szablon i naciskając klawisz Zapisz (UWAGA: szablon zapisywany jest do wybranej grupy i wybranego projektu). W przyszłości po rozpoczęciu definicji zbrojenia schodów i wybraniu nazwy zapisanego szablonu (w wybranym projekcie i wybranej grupie) wszystkie parametry w oknie dialogowym zostaną ustawione tak jak zostały zapisane w szablonie. Naciśnięcie klawisza Otwórz powoduje otwarcie szablonu zapisanego w wybranym projekcie i wybranej grupie. Poniżej znajduje się również klawisz Usuń; jego naciśnięcie powoduje usunięcie wybranego szablonu przypisanego do wybranego projektu i wybranej grupy. Szablony zapisane w makrach deskowań elementów konstrukcji są dostępne i możliwe do wczytania w odpowiadających im makrach zbrojenia. Po wczytaniu takiego szablonu na zakładce Geometria zostaną ustawione zapisane w szablonie parametry dotyczące geometrii elementu konstrukcji. W dolnej części okna dialogowego znajdują się również następujące klawisze: Podgląd - naciśnięcie tego klawisza powoduje prezentację zdefiniowanych schodów i ich zbrojenia na ekranie Cofnij < / Dalej > - naciśnięcie tego klawisza powoduje powrót do poprzedniej / następnej zakładki okna dialogowego Wstaw - naciśnięcie tego klawisza powoduje umieszczenie zdefiniowanych schodów i ich zbrojenia na rysunku; należy podać numer pozycji zbrojenia i położenie zdefiniowanych schodów na rysunku; wraz z rysunkiem schodów wstawiana jest również tabela zbrojenia zgodnie z ustawieniami w oknie dialogowym Preferencje zadania programu RCAD Żelbet Oczep palowy Oczep - geometria Konstrukcja typowa służy do definicji geometrii i zbrojenia oczepu palowego. Aby rozpocząć definicję zbrojenia oczepu, należy: wybrać komendę menu: RBCR / Zbrojenie konstrukcji typowych / Oczep nacisnąć ikonę. Robobat

265 RCAD Żelbet wersja Podręcznik użytkownika strona: 265 Na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku. Opcje znajdujące się w prezentowanym powyżej oknie dialogowym Oczep - GEOMETRIA pozwalają na definicję geometrii oczepu palowego. W górnej części okna dialogowego podane mogą zostać następujące informacje: nazwa elementu konstrukcji żelbetowej (oczepu) numer pozycji liczba definiowanych elementów (oczepów) - liczba ta wpływa na zestawienie stali schemat oczepu palowego; dostępne są następujące typy oczepów (numer wpisywany jest do pola edycyjnego Kształt fundamentu): 1 - oczep dla jednego pala 2 - oczep dla dwóch pali 3 - oczep dla trzech pali (geometria oparta na trójkącie równobocznym z ewentualną możliwością ścięcia narożników) 4 - oczep dla czterech pali (geometria oparta na kwadracie). Robobat

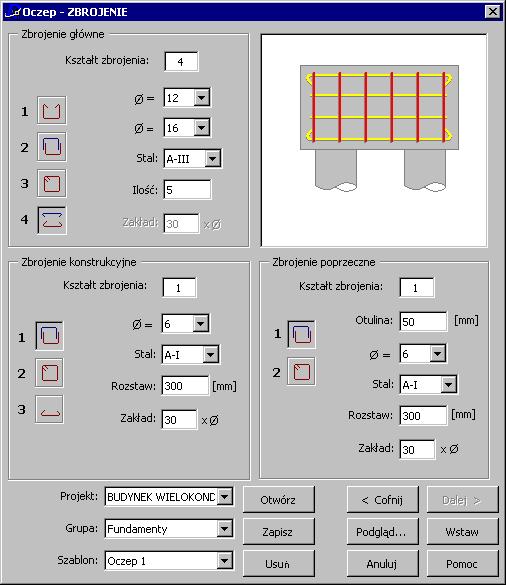

266 strona: 266 RCAD Żelbet wersja Podręcznik użytkownika W górnej części okna dialogowego znajduje się opcja Dodaj element. Jej włączenie powoduje, że podczas generacji deskowania / zbrojenia oczepu palowego pręty zbrojeniowe (lub siatki zbrojeniowe) zbrojenia oczepu zostaną zgrupowane w element, którego nazwa (nazwa elementu jest nazwą podaną w polu Nazwa elementu) zostanie dodana na zakładce Model okna dialogowego Inspektor obiektów. Element (grupa prętów zbrojeniowych) zostanie również wpisana w oknie dialogowym Zarządzanie elementami. Po wybraniu geometrii oczepu należy zdefiniować wartości wymiarów; liczba wymiarów, które należy zdefiniować, zależy od wybranego schematu oczepu. Schematyczny rysunek oczepu jest dostosowywany do wybranego schematu. Należy tu jeszcze dodać, że na schematycznym rysunku schodów podany może zostać jeszcze opis osi konstrukcyjnych (standardowo wpisywane są: litera A i cyfra 1 - wartości te mogą być edytowane) oraz poziomu odniesienia (poziomu górnej powierzchni oczepu). UWAGA: Jeżeli zostawi się puste pola zawierające opis osi konstrukcyjnych lub pole poziomu odniesienia, to te parametry nie będą generowane na rysunku definiowanego oczepu palowego. Po zakończeniu definicji wymiarów oczepu i naciśnięciu klawisza Dalej > na ekranie pojawia się okno dialogowe Oczep - zbrojenie (UWAGA: zawartość okna dialogowego zależy od schematu oczepu wybranego w oknie dialogowym Oczep - GEOMETRIA) Oczep - zbrojenie Po zakończeniu definicji wymiarów oczepu palowego i naciśnięciu klawisza Dalej > na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku. Robobat

267 RCAD Żelbet wersja Podręcznik użytkownika strona: 267 Opcje znajdujące się w prezentowanym powyżej oknie dialogowym Oczep - ZBROJENIE pozwalają na definicję zbrojenia, które ma zostać wygenerowane w oczepie palowym. UWAGA: Opcje znajdujące się na zakładce Zbrojenie zależą od typu oczepu wybranego na zakładce Geometria. Powyższe okno dialogowe przedstawia opcje dostępne dla oczepu palowego dla dwóch pali. ZBROJENIE - oczep dla pojedynczego pala lub dwóch pali W górnej części okna dialogowego znajdują się parametry zbrojenia głównego oczepu. Dostępne są cztery typy (kształty) zbrojenia głównego: - ten typ zbrojenia jest dostępny dla oczepu dla dwóch pali. Dla zbrojenia głównego należy podać następujące parametry: średnicę zbrojenia (w przypadku czwartego typu zbrojenia: średnicę zbrojenia górnego i dolnego) klasę stali rozstaw prętów. Dla drugiego typu zbrojenia należy dodatkowo podać długość zakładu zbrojenia, a dla ostatniego typu zbrojenia liczbę prętów zbrojeniowych. Długość zakładu zbrojenia może zostać podana na dwa sposoby: podając wielokrotność średnicy pręta zbrojeniowego (np. 30 * ) podając długość zakładu zbrojenia; aby tego dokonać, należy w polu edycyjnym Zakład wpisać znak równości (=) i po znaku równości podać wartość długości zakładu (podczas wpisywania długości zakładu pole edycyjne jest koloru niebieskiego - patrz rysunek poniżej). W środkowej części okna dialogowego znajdują się parametry zbrojenia konstrukcyjnego oczepu palowego (opcje są dostępne dla oczepu dla dwóch pali oraz po wybraniu czwartego typu zbrojenia). Dostępne są trzy typy (kształty) zbrojenia konstrukcyjnego:. Dla zbrojenia konstrukcyjnego należy podać następujące parametry: średnicę zbrojenia klasę stali rozstaw prętów. Dla pierwszego typu zbrojenia należy dodatkowo podać długość zakładu zbrojenia. Długość zakładu zbrojenia może zostać podana na dwa sposoby: podając wielokrotność średnicy pręta zbrojeniowego (np. 30 * ) podając długość zakładu zbrojenia; aby tego dokonać, należy w polu edycyjnym Zakład wpisać znak równości (=) i po znaku równości podać wartość długości zakładu (podczas wpisywania długości zakładu pole edycyjne jest koloru niebieskiego - patrz rysunek poniżej). W prawej dolnej części okna dialogowego znajdują się parametry zbrojenia poprzecznego oczepu palowego. Dostępne są dwa typy (kształty) zbrojenia poprzecznego: Robobat

268 strona: 268 RCAD Żelbet wersja Podręcznik użytkownika. Dla zbrojenia poprzecznego należy podać następujące parametry: otulinę zbrojenia średnicę zbrojenia klasę stali rozstaw prętów. Dla pierwszego typu zbrojenia należy dodatkowo podać długość zakładu zbrojenia. ZBROJENIE - oczep dla trzech pali i dla czterech pali W górnej części okna dialogowego należy wybrać typ głównego zbrojenia oczepu: - oczep dla trzech pali: - zbrojenie obwodowe - zbrojenie ortogonalne - oczep dla czterech pali: - zbrojenie obwodowe - zbrojenie ortogonalne. Dla zbrojenia głównego dostępne są dwa typy (kształty) zbrojenia:. Dla zbrojenia głównego należy podać następujące parametry: średnicę zbrojenia (w przypadku czwartego typu zbrojenia: średnicę zbrojenia górnego i dolnego) klasę stali rozstaw prętów otulinę prętów kąt zagięcia haka, jeżeli opcja Haki jest włączona; dostępne są następujące kąty zagięcia haka (na liście Kąt): 90, 135 i 180; jeżeli opcja Haki jest wyłączona, to haki nie będą generowane. W dolnej części okna dialogowego znajdują się parametry zbrojenia konstrukcyjnego oczepu palowego. Zbrojenie konstrukcyjne będzie generowane, jeżeli opcja Zbrojenie konstrukcyjne jest włączona (pojawia się symbol ). Jeżeli opcja Zbrojenie konstrukcyjne jest wyłączona, to opcje w tym polu nie są dostępne, a zbrojenie konstrukcyjne nie będzie generowane w oczepie palowym. Dostępne są dwa typy (kształty) zbrojenia konstrukcyjnego:. Dla zbrojenia konstrukcyjnego należy podać następujące parametry: średnicę zbrojenia (w przypadku pierwszego typu zbrojenia: średnicę zbrojenia górnego i dolnego) klasę stali rozstaw prętów kąt zagięcia haka, jeżeli opcja Haki jest włączona; dostępne są następujące kąty zagięcia haka (na liście Kąt): 90, 135 i 180; jeżeli opcja Haki jest wyłączona, to haki nie będą generowane. Robobat

269 RCAD Żelbet wersja Podręcznik użytkownika strona: 269 Dla pierwszego typu zbrojenia należy dodatkowo podać długość zakładu zbrojenia. Długość zakładu zbrojenia może zostać podana na dwa sposoby: podając wielokrotność średnicy pręta zbrojeniowego (np. 30 * ) podając długość zakładu zbrojenia; aby tego dokonać, należy w polu edycyjnym Zakład wpisać znak równości (=) i po znaku równości podać wartość długości zakładu (podczas wpisywania długości zakładu pole edycyjne jest koloru niebieskiego - patrz rysunek poniżej). W prawej dolnej części okna dialogowego znajdują się parametry dodatkowego zbrojenia oczepu palowego. Opcje znajdujące się w tej części okna dialogowego są dostępne jedynie dla zbrojenia obwodowego (czyli po naciśnięciu ikony dla trzech pali lub ikony dla czterech pali). Dodatkowe zbrojenie oczepu palowego będzie generowane, jeżeli opcja Dodatkowe zbrojenie jest włączona (pojawia się symbol ). Jeżeli opcja Dodatkowe zbrojenie jest wyłączona, to opcje w tym polu nie są dostępne, a ten typ zbrojenia nie będzie generowany w oczepie palowym. Dostępne są dwa typy (kształty) dodatkowego zbrojenia:. Dla tego typu zbrojenia należy podać następujące parametry: średnicę zbrojenia klasę stali rozstaw prętów kąt zagięcia haka, jeżeli opcja Haki jest włączona; dostępne są następujące kąty zagięcia haka (na liście Kąt): 90, 135 i 180; jeżeli opcja Haki jest wyłączona, to haki nie będą generowane. Jednostki wykorzystywane podczas definicji geometrii oczepu palowego i jego zbrojenia są jednostkami ustawionymi w oknie dialogowym Preferencje zadania programu RCAD Żelbet. W dolnej części okna dialogowego znajdują się listy wyboru, umożliwiające zdefiniowanie hierarchii wśród definiowanych projektów i szablonów; podczas tworzenia hierarchii obowiązują następujące zasady: - projekt jest w hierarchii składnikiem nadrzędnym wobec grupy - w projekcie możliwa jest definicja kilku różnych grup - każda grupa może zawierać wiele szablonów. Taka hierarchia ułatwia zarządzanie elementami konstrukcji znajdującymi się w projekcie; kopiowanie projektu pomiędzy dwoma użytkownikami (komputerami używanymi przez użytkowników) jest również prostsze - wystarczy bowiem skopiować cały katalog o nazwie projektu, aby przekopiowana została cała hierarchia projektu ze wszystkimi grupami i szablonami. Pliki szablonów znajdują się w kartotece RCAD \ Data \ RBCR_MACRO (patrz rysunek poniżej). W tej kartotece tworzone są podkatalogi o nazwach projektów podanych przez użytkownika. W tych podkatalogach będą się znajdowały pliki (*.mdb) zawierające poszczególne typy elementów konstrukcji w projekcie; w plikach tych wykorzystywane będą nazwy grup i szablonów podane przez użytkownika. Hierarchia definiowana przez użytkownika może być dowolna; jako przykład można podać następującą hierarchię: Projekt - Budynek wielokondygnacyjny Grupa - Fundamenty Szablon - Oczep 01. Robobat

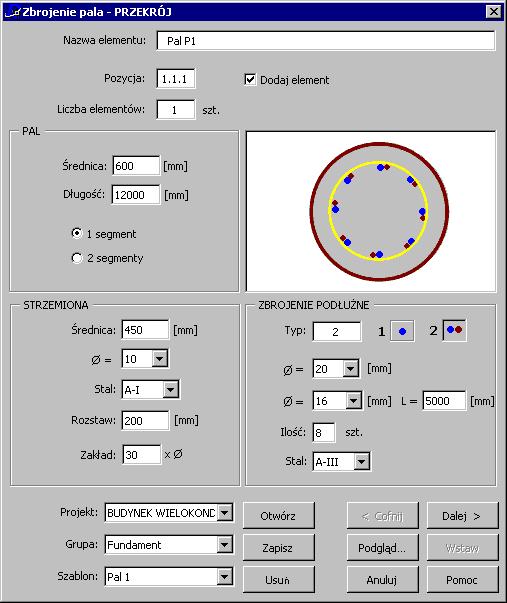

270 strona: 270 RCAD Żelbet wersja Podręcznik użytkownika Lista Szablon zawiera zdefiniowane przez użytkownika szablony (schematy) oczepów palowych i ich zbrojenia. Po zdefiniowaniu geometrii oczepu palowego i jego zbrojenia można zapisać taki układ podając nazwę w polu Szablon i naciskając klawisz Zapisz (UWAGA: szablon zapisywany jest do wybranej grupy i wybranego projektu). W przyszłości po rozpoczęciu definicji zbrojenia oczepu i wybraniu nazwy zapisanego szablonu (w wybranym projekcie i wybranej grupie) wszystkie parametry w oknie dialogowym zostaną ustawione tak jak zostały zapisane w szablonie. Naciśnięcie klawisza Otwórz powoduje otwarcie szablonu zapisanego w wybranym projekcie i wybranej grupie. Poniżej znajduje się również klawisz Usuń; jego naciśnięcie powoduje usunięcie wybranego szablonu przypisanego do wybranego projektu i wybranej grupy. Szablony zapisane w makrach deskowań elementów konstrukcji są dostępne i możliwe do wczytania w odpowiadających im makrach zbrojenia. Po wczytaniu takiego szablonu na zakładce Geometria zostaną ustawione zapisane w szablonie parametry dotyczące geometrii elementu konstrukcji. W dolnej części okna dialogowego znajdują się również następujące klawisze: Podgląd - naciśnięcie tego klawisza powoduje prezentację zdefiniowanego oczepu i zbrojenia na ekranie Cofnij < / Dalej > - naciśnięcie tego klawisza powoduje powrót do poprzedniej / następnej zakładki okna dialogowego Wstaw - naciśnięcie tego klawisza powoduje umieszczenie zdefiniowanego oczepu i zbrojenia na rysunku; należy podać numer pozycji zbrojenia i położenie zdefiniowanego oczepu na rysunku; wraz z rysunkiem oczepu wstawiana jest również tabela zbrojenia zgodnie z ustawieniami w oknie dialogowym Preferencje zadania programu RCAD Żelbet Pal Pal - zbrojenie przekroju Konstrukcja typowa służy do definicji geometrii i zbrojenia pala żelbetowego. Aby rozpocząć definicję zbrojenia pala, należy: wybrać komendę menu: RBCR / Zbrojenie konstrukcji typowych / Pal nacisnąć ikonę. Na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku. Robobat

271 RCAD Żelbet wersja Podręcznik użytkownika strona: 271 Opcje znajdujące się w prezentowanym powyżej oknie dialogowym Zbrojenie pala - PRZEKRÓJ pozwalają na definicję geometrii pala żelbetowego oraz zbrojenia poprzecznego i podłużnego pala. W górnej części okna dialogowego podane mogą zostać następujące informacje: nazwa elementu konstrukcji żelbetowej (pala żelbetowego) numer pozycji liczba definiowanych elementów (pali) - liczba ta wpływa na zestawienie stali. W górnej części okna dialogowego znajduje się opcja Dodaj element. Jej włączenie powoduje, że podczas generacji zbrojenia pala fundamentowego pręty zbrojeniowe (lub siatki zbrojeniowe) zbrojenia pala zostaną zgrupowane w element, którego nazwa (nazwa elementu jest nazwą podaną w polu Nazwa elementu) zostanie dodana na zakładce Model okna dialogowego Inspektor obiektów. Element (grupa prętów zbrojeniowych) zostanie również wpisana w oknie dialogowym Zarządzanie elementami. W polu PAL określone mogą zostać parametry geometrii pala żelbetowego: długość pala średnica przekroju poprzecznego pala. Należy dokonać również wyboru, czy pal będzie posiadał 1 segment, czy 2 segmenty. Decydują tu względy konstrukcyjne związane z długością pala (po przekroczeniu długości pala równej długości zastosowanych prętów zbrojeniowych należy wybrać 2 segmenty); zbrojenie podłużne dwóch segmentów pala łączone jest na zakład, a w miejscu zakładu następuje zagęszczenie zbrojenia poprzecznego. W dolnej części okna dialogowego należy podać parametry zbrojenia: dla strzemion należy zdefiniować następujące parametry: średnicę strzemion średnicę prętów zbrojeniowych klasę stali rozstaw prętów długość zakładu strzemion, która może zostać podana na dwa sposoby: poprzez podanie wielokrotności średnicy pręta zbrojeniowego (np. 30 * ) poprzez podanie długości zakładu zbrojenia; aby tego dokonać, należy w polu edycyjnym Zakład wpisać znak równości (=) i po znaku równości podać wartość długości zakładu (podczas wpisywania długości zakładu pole edycyjne jest koloru niebieskiego - patrz rysunek poniżej). dla zbrojenia podłużnego należy określić następujące parametry: wybrać typ zbrojenia: 1 - pojedyncze pręty 2 - pręty podwójne na zdefiniowanej długości średnicę prętów zbrojeniowych (w przypadku wybrania drugiego typu zbrojenia należy podać dwie średnice prętów oraz długość prętów dodatkowych) liczbę prętów podłużnych w przekroju poprzecznym pala klasę stali. Po zakończeniu definicji wymiarów poprzecznych pala oraz zbrojenia w przekroju poprzecznym pala i naciśnięciu klawisza Dalej > na ekranie pojawia się okno dialogowe Zbrojenie pala - Widok Pal - zbrojenie w widoku Po zakończeniu definicji wymiarów poprzecznych pala oraz zbrojenia w przekroju poprzecznym pala i naciśnięciu klawisza Dalej > na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku. Robobat

272 strona: 272 RCAD Żelbet wersja Podręcznik użytkownika Opcje znajdujące się w prezentowanym powyżej oknie dialogowym Zbrojenie pala - WIDOK pozwalają na definicję zbrojenia w widoku pala żelbetowego. W lewej części okna dialogowego znajdują się parametry zbrojenia dystansowego umieszczanego na długości pala żelbetowego. Dla zbrojenia dystansowego należy podać następujące parametry: wymiary zbrojenia w górnej części pola ZBROJENIE DYSTANSOWE średnicę prętów zbrojeniowych klasę stali liczbę prętów dystansowych znajdujących się w przekroju poprzecznym pala (na obwodzie) liczbę odcinków na długości pala, w których znajdować się mają pręty dystansowe; można to zrobić na dwa sposoby: - podając liczbę odcinków, na których rozłożone ma zostać zbrojenie dystansowe - podając rozstaw pomiędzy odcinkami, na których rozłożone ma zostać zbrojenie dystansowe. W prawej części okna dialogowego znajdują się parametry zbrojenia prezentowane w widoku pala. W polu WIDOK PALA określone mogą zostać dodatkowe parametry zbrojenia pala: od góry definiujemy dodatkowe strzemię spinające pręty podłużne na końcu pala na dole definiujemy dodatkowe strzemię spinające pręty podłużne na początku pala wymiary dodatkowego zbrojenia (haków) - długość i średnica prętów zbrojeniowych. Robobat

273 RCAD Żelbet wersja Podręcznik użytkownika strona: 273 Jednostki wykorzystywane podczas definicji geometrii pala żelbetowego i jego zbrojenia są jednostkami ustawionymi w oknie dialogowym Preferencje zadania programu RCAD Żelbet. W dolnej części okna dialogowego znajdują się listy wyboru, umożliwiające zdefiniowanie hierarchii wśród definiowanych projektów i szablonów; podczas tworzenia hierarchii obowiązują następujące zasady: - projekt jest w hierarchii składnikiem nadrzędnym wobec grupy - w projekcie możliwa jest definicja kilku różnych grup - każda grupa może zawierać wiele szablonów. Taka hierarchia ułatwia zarządzanie elementami konstrukcji znajdującymi się w projekcie; kopiowanie projektu pomiędzy dwoma użytkownikami (komputerami używanymi przez użytkowników) jest również prostsze - wystarczy bowiem skopiować cały katalog o nazwie projektu, aby przekopiowana została cała hierarchia projektu ze wszystkimi grupami i szablonami. Pliki szablonów znajdują się w kartotece RCAD \ Data \ RBCR_MACRO (patrz rysunek poniżej). W tej kartotece tworzone są podkatalogi o nazwach projektów podanych przez użytkownika. W tych podkatalogach będą się znajdowały pliki (*.mdb) zawierające poszczególne typy elementów konstrukcji w projekcie; w plikach tych wykorzystywane będą nazwy grup i szablonów podane przez użytkownika. Hierarchia definiowana przez użytkownika może być dowolna; jako przykład można podać następującą hierarchię: Projekt - Budynek wielokondygnacyjny Grupa - Fundamenty Szablon - Pal 01. Lista Szablon zawiera zdefiniowane przez użytkownika szablony (schematy) pali fundamentowych i ich zbrojenia. Po zdefiniowaniu geometrii pala i jego zbrojenia można zapisać taki układ podając nazwę w polu Szablon i naciskając klawisz Zapisz (UWAGA: szablon zapisywany jest do wybranej grupy i wybranego projektu). W przyszłości po rozpoczęciu definicji zbrojenia pala fundamentowego i wybraniu nazwy zapisanego szablonu (w wybranym projekcie i wybranej grupie) wszystkie parametry w oknie dialogowym zostaną ustawione tak jak zostały zapisane w szablonie. Naciśnięcie klawisza Otwórz powoduje otwarcie szablonu zapisanego w wybranym projekcie i wybranej grupie. Poniżej znajduje się również klawisz Usuń; jego naciśnięcie powoduje usunięcie wybranego szablonu przypisanego do wybranego projektu i wybranej grupy. W dolnej części okna dialogowego znajdują się również następujące klawisze: Podgląd - naciśnięcie tego klawisza powoduje prezentację zdefiniowanego pala żelbetowego i zbrojenia na ekranie Cofnij < / Dalej > - naciśnięcie tego klawisza powoduje powrót do poprzedniej / następnej zakładki okna dialogowego Wstaw - naciśnięcie tego klawisza powoduje umieszczenie zdefiniowanego pala żelbetowego i zbrojenia na rysunku; należy podać numer pozycji zbrojenia i położenie zdefiniowanego pala na rysunku; wraz z rysunkiem pala wstawiana jest również tabela zbrojenia zgodnie z ustawieniami w oknie dialogowym Preferencje zadania programu RCAD Żelbet Belka podwalinowa Belka podwalinowa - geometria Konstrukcja typowa służy do definicji geometrii i zbrojenia belki podwalinowej. Aby rozpocząć definicję zbrojenia belki podwalinowej, należy: wybrać komendę menu: RBCR / Zbrojenie konstrukcji typowych / Belka podwalinowa nacisnąć ikonę. Robobat

274 strona: 274 RCAD Żelbet wersja Podręcznik użytkownika Na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku. Opcje znajdujące się w prezentowanym powyżej oknie dialogowym Belka podwalinowa - GEOMETRIA pozwalają na definicję geometrii żelbetowej belki podwalinowej. W górnej części okna dialogowego podane mogą zostać następujące informacje: nazwa elementu konstrukcji żelbetowej (belki żelbetowej) numer pozycji liczba definiowanych elementów (belki) - liczba ta wpływa na zestawienie stali typ belki podwalinowej; dostępne są następujące typy belki podwalinowej (numer wpisywany jest do pola edycyjnego Typ belki) - typ dotyczy kształtu przekroju podłużnego belki (przekrój poprzeczny jest przekrojem prostokątnym): W górnej części okna dialogowego znajduje się opcja Dodaj element. Jej włączenie powoduje, że podczas generacji deskowania / zbrojenia belki podwalinowej pręty zbrojeniowe (lub siatki zbrojeniowe) zbrojenia belki zostaną zgrupowane w element, którego nazwa (nazwa elementu jest nazwą podaną w polu Nazwa elementu) zostanie dodana na zakładce Model okna dialogowego Inspektor obiektów. Element (grupa prętów zbrojeniowych) zostanie również wpisana w oknie dialogowym Zarządzanie elementami. Po wybraniu geometrii belki podwalinowej należy zdefiniować wartości wymiarów przekroju poprzecznego i wymiarów przekroju podłużnego belki; schematyczny rysunek przekrojów belki jest prezentowany w dolnej części okna dialogowego. Liczba wymiarów, które należy zdefiniować dla przekroju podłużnego, zależy od wybranego typu belki podwalinowej. Robobat

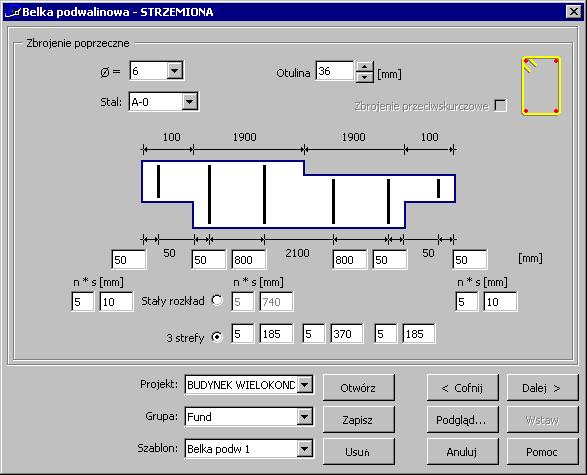

275 RCAD Żelbet wersja Podręcznik użytkownika strona: 275 Należy tu jeszcze dodać, że na schematycznym rysunku belki podwalinowej (przekroju poprzecznym i podłużnym) podany może zostać jeszcze opis osi konstrukcyjnych (standardowo wpisywana jest litera A w przekroju poprzecznym) oraz poziomu odniesienia; wartości te mogą być edytowane. UWAGA: Jeżeli zostawi się puste pola zawierające opis osi konstrukcyjnych lub pole poziomu odniesienia, to te parametry nie będą generowane na rysunku definiowanej belki podwalinowej. Po zakończeniu definicji wymiarów belki podwalinowej i naciśnięciu klawisza Dalej > na ekranie pojawia się okno dialogowe Belka podwalinowa - strzemiona Belka podwalinowa - strzemiona Po zakończeniu definicji wymiarów belki podwalinowej i naciśnięciu klawisza Dalej > na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku (UWAGA: zawartość okna dialogowego zależy od typu belki podwaliniowej wybranego w oknie dialogowym Belka podwalinowa - GEOMETRIA). Opcje znajdujące się w prezentowanym powyżej oknie dialogowym Belka podwalinowa - strzemiona pozwalają na definicję zbrojenia poprzecznego, które ma zostać wygenerowane w belce podwalinowej. W górnej części okna dialogowego podane mogą zostać następujące parametry zbrojenia poprzecznego: średnica zbrojenia klasa stali otulina zbrojenia. Robobat

276 strona: 276 RCAD Żelbet wersja Podręcznik użytkownika Dodatkowo dla pierwszego typu belki podwalinowej (wybór jest dokonywany na zakładce Belka podwalinowa - Geometria) może zostać włączona opcja Zbrojenie przeciwskurczowe. Jeżeli ta opcja jest włączona, to podczas generacji zbrojenia poprzecznego tworzone będzie zbrojenie przeciwskurczowe, które umieszczane jest w środku wysokości przekroju belki (generowane są dwa pręty podłużne + szpilki, których rozstaw jest taki sam jak dla strzemion). W dolnej części okna dialogowego określone mogą zostać parametry rozkładu strzemion na długości przęsła. Dostępne są następujące sposoby rozkładu strzemion w przęśle (podobnie jak dla rozkładu strzemion w belce żelbetowej): stały rozkład strzemion; wybór tego sposobu powoduje, że na długości belki podwalinowej strzemiona będą rozkładane ze stałym rozstawem podanym w polu edycyjnym s; rozkład strzemion może zostać zapisany w postaci n * s, gdzie n oznacza liczbę strzemion, a s - rozstaw strzemion trzy strefy rozkładu strzemion; wybór tego sposobu powoduje, że na długości przęsła określone zostaną trzy strefy zbrojenia strzemionami (w każdej strefie rozkład strzemion jest stały); rozkład strzemion może zostać zapisany w postaci n1 * s1 + n2 * s2 + n3 * s3, gdzie n1, n2, n3 oznaczają liczbę strzemion w 1., 2. i 3. strefie rozkładu, a s1, s2, s3 rozstawy strzemion w odpowiednich strefach; długości pierwszej i trzeciej strefy rozkładu mogą być określone w polach edycyjnych znajdujących się pod schematycznym rysunkiem przęsła. Dodatkowo dla skrajnych podpór belki istnieje możliwość zdefiniowania rozstawu strzemion w strefie przypodporowej. Po zakończeniu definicji parametrów zbrojenia poprzecznego (strzemion) i naciśnięciu klawisza Dalej > na ekranie pojawia się okno dialogowe Belka podwalinowa - zbrojenie (UWAGA: zawartość okna dialogowego zależy od typu belki podwaliniowej wybranego w oknie dialogowym Belka podwalinowa - GEOMETRIA) Belka podwalinowa - zbrojenie podłużne Po zakończeniu definicji wymiarów belki podwalinowej i naciśnięciu klawisza Dalej > na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku (UWAGA: zawartość okna dialogowego zależy od typu belki podwaliniowej wybranego w oknie dialogowym Belka podwalinowa - GEOMETRIA). Robobat

277 RCAD Żelbet wersja Podręcznik użytkownika strona: 277 Opcje znajdujące się w prezentowanym powyżej oknie dialogowym Belka podwalinowa - zbrojenie pozwalają na definicję zbrojenia podłużnego, które ma zostać wygenerowane w belce podwalinowej. Na tej zakładce podane mogą zostać parametry zbrojenia podłużnego generowanego w belce podwalinowej: klasa stali długość zakotwienia pręta (długość zakotwienia pręta jest uzależniona od średnicy pręta zbrojeniowego) jeżeli włączona jest opcja Haki, to generowane będą haki na końcach zbrojenia podłużnego liczba prętów i wymiary prętów zbrojenia podłużnego - liczba wymiarów zależy od typu belki podwalinowej (wybór jest dokonywany na zakładce Belka podwalinowa - Geometria). Jednostki wykorzystywane podczas definicji geometrii belki podwalinowej i jej zbrojenia są jednostkami ustawionymi w oknie dialogowym Preferencje zadania programu RCAD Żelbet. W dolnej części okna dialogowego znajdują się listy wyboru, umożliwiające zdefiniowanie hierarchii wśród definiowanych projektów i szablonów; podczas tworzenia hierarchii obowiązują następujące zasady: - projekt jest w hierarchii składnikiem nadrzędnym wobec grupy - w projekcie możliwa jest definicja kilku różnych grup - każda grupa może zawierać wiele szablonów. Taka hierarchia ułatwia zarządzanie elementami konstrukcji znajdującymi się w projekcie; kopiowanie projektu pomiędzy dwoma użytkownikami (komputerami używanymi przez użytkowników) jest również prostsze - wystarczy bowiem skopiować cały katalog o nazwie projektu, aby przekopiowana została cała hierarchia projektu ze wszystkimi grupami i szablonami. Pliki szablonów znajdują się w kartotece RCAD \ Data \ RBCR_MACRO (patrz rysunek poniżej). W tej kartotece tworzone są podkatalogi o nazwach projektów podanych przez użytkownika. W tych podkatalogach będą się znajdowały pliki (*.mdb) zawierające poszczególne typy elementów konstrukcji w projekcie; w plikach tych wykorzystywane będą nazwy grup i szablonów podane przez użytkownika. Hierarchia definiowana przez użytkownika może być dowolna; jako przykład można podać następującą hierarchię: Projekt - Budynek wielokondygnacyjny Grupa - Fundamenty Szablon - Belka podwalinowa 01. Lista Szablon zawiera zdefiniowane przez użytkownika szablony (schematy) belek podwalinowych i ich zbrojenia. Po zdefiniowaniu geometrii belki podwalinowej i jej zbrojenia można zapisać taki układ podając nazwę w polu Szablon i naciskając klawisz Zapisz (UWAGA: szablon zapisywany jest do wybranej grupy i wybranego projektu). W przyszłości po rozpoczęciu definicji zbrojenia belki podwalinowej i wybraniu nazwy zapisanego szablonu (w wybranym projekcie i wybranej grupie) wszystkie parametry w oknie dialogowym zostaną ustawione tak jak zostały zapisane w szablonie. Naciśnięcie klawisza Otwórz powoduje otwarcie szablonu zapisanego w wybranym projekcie i wybranej grupie. Poniżej znajduje się również klawisz Usuń; jego naciśnięcie powoduje usunięcie wybranego szablonu przypisanego do wybranego projektu i wybranej grupy. Szablony zapisane w makrach deskowań elementów konstrukcji są dostępne i możliwe do wczytania w odpowiadających im makrach zbrojenia. Po wczytaniu takiego szablonu na zakładce Geometria zostaną ustawione zapisane w szablonie parametry dotyczące geometrii elementu konstrukcji. W dolnej części okna dialogowego znajdują się również następujące klawisze: Podgląd - naciśnięcie tego klawisza powoduje prezentację zdefiniowanego zbrojenia belki podwalinowej na ekranie Cofnij < / Dalej > - naciśnięcie tego klawisza powoduje powrót do poprzedniej / następnej zakładki okna dialogowego Wstaw - naciśnięcie tego klawisza powoduje umieszczenie zdefiniowanego zbrojenia belki podwalinowej na rysunku; wraz z rysunkiem belki podwalinowej wstawiana jest również tabela zbrojenia zgodnie z ustawieniami w oknie dialogowym Preferencje zadania programu RCAD Żelbet. Robobat

278 strona: 278 RCAD Żelbet wersja Podręcznik użytkownika Attyka Attyka - geometria Konstrukcja typowa służy do definicji geometrii i zbrojenia attyki. Aby rozpocząć definicję zbrojenia attyki, należy: wybrać komendę menu: RBCR / Zbrojenie konstrukcji typowych / Attyka nacisnąć ikonę. Na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku. Opcje znajdujące się w prezentowanym powyżej oknie dialogowym Attyka - GEOMETRIA pozwalają na definicję geometrii żelbetowej attyki. W górnej części okna dialogowego podane mogą zostać następujące informacje: nazwa elementu konstrukcji żelbetowej (attyka) numer pozycji liczba definiowanych elementów (attyk) - liczba ta wpływa na zestawienie stali schemat kształtu attyki; dostępne są następujące typy attyki (numer wpisywany jest do pola edycyjnego Kształt): długość elementu (attyki). Robobat

279 RCAD Żelbet wersja Podręcznik użytkownika strona: 279 W górnej części okna dialogowego znajduje się opcja Dodaj element. Jej włączenie powoduje, że podczas generacji deskowania / zbrojenia attyki pręty zbrojeniowe (lub siatki zbrojeniowe) zbrojenia attyki zostaną zgrupowane w element, którego nazwa (nazwa elementu jest nazwą podaną w polu Nazwa elementu) zostanie dodana na zakładce Model okna dialogowego Inspektor obiektów. Element (grupa prętów zbrojeniowych) zostanie również wpisana w oknie dialogowym Zarządzanie elementami. Po wybraniu typu kształtu attyki należy zdefiniować wymiary attyki (liczba wymiarów, które muszą być zdefiniowana, zależy od typu attyki); schematyczny rysunek attyki jest prezentowany w prawej części okna dialogowego. Po zakończeniu definicji wymiarów attyki i naciśnięciu klawisza Dalej > na ekranie pojawia się okno dialogowe Attyka - zbrojenie (UWAGA: zawartość okna dialogowego zależy od typu attyki wybranego w oknie dialogowym Attyka - GEOMETRIA) Attyka - zbrojenie Po zakończeniu definicji wymiarów attyki i naciśnięciu klawisza Dalej > na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku (UWAGA: zawartość okna dialogowego zależy od typu attyki wybranego w oknie dialogowym Attyka - GEOMETRIA). Opcje znajdujące się w prezentowanym powyżej oknie dialogowym Attyka - ZBROJENIE pozwalają na definicję zbrojenia, które ma zostać wygenerowane w attyce. W górnej części okna dialogowego znajdują się parametry zbrojenia poprzecznego attyki; parametry zbrojenia poprzecznego zależą od schematu kształtu attyki wybranego na pierwszej zakładce Attyka - Geometria. Dla każdego schematu kształtu attyki należy określić następujące parametry zbrojenia poprzecznego: średnicę zbrojenia klasę stali rozstaw prętów zbrojeniowych otulinę zbrojenia. Robobat

280 strona: 280 RCAD Żelbet wersja Podręcznik użytkownika Dla poszczególnych schematów kształtów attyki dostępne są następujące typy zbrojenia: schemat 1: i schemat 2: i schemat 3: i schemat 4: i. Dla każdego typu zbrojenia attyki można określić wartość parametru L1 (patrz poniższy rysunek). Długość zbrojenia jest uzależniona od średnicy zbrojenia. Dla pierwszego schematu kształtu attyki i pierwszego typu zbrojenia dostępna jest opcja Pręt dystansowy. Jej włączenie powoduje generację dodatkowego pręta dystansowego w górnej części attyki - na poniższym rysunku pręt prezentowany jest kolorem czerwonym. Dla niektórych typów zbrojenia dostępne jest również pole edycyjne L2. Długość zbrojenia w górnej części attyki jest uzależniona od średnicy zbrojenia. Długość L2 jest prezentowana na poniższym rysunku. W dolnej części okna dialogowego określone mogą zostać następujące parametry zbrojenia podłużnego attyki: średnica zbrojenia klasa stali rozstaw zbrojenia. Jednostki wykorzystywane podczas definicji geometrii attyki i jej zbrojenia są jednostkami ustawionymi w oknie dialogowym Preferencje zadania programu RCAD Żelbet. Robobat

281 RCAD Żelbet wersja Podręcznik użytkownika strona: 281 W dolnej części okna dialogowego znajdują się listy wyboru, umożliwiające zdefiniowanie hierarchii wśród definiowanych projektów i szablonów; podczas tworzenia hierarchii obowiązują następujące zasady: - projekt jest w hierarchii składnikiem nadrzędnym wobec grupy - w projekcie możliwa jest definicja kilku różnych grup - każda grupa może zawierać wiele szablonów. Taka hierarchia ułatwia zarządzanie elementami konstrukcji znajdującymi się w projekcie; kopiowanie projektu pomiędzy dwoma użytkownikami (komputerami używanymi przez użytkowników) jest również prostsze - wystarczy bowiem skopiować cały katalog o nazwie projektu, aby przekopiowana została cała hierarchia projektu ze wszystkimi grupami i szablonami. Pliki szablonów znajdują się w kartotece RCAD \ Data \ RBCR_MACRO (patrz rysunek poniżej). W tej kartotece tworzone są podkatalogi o nazwach projektów podanych przez użytkownika. W tych podkatalogach będą się znajdowały pliki (*.mdb) zawierające poszczególne typy elementów konstrukcji w projekcie; w plikach tych wykorzystywane będą nazwy grup i szablonów podane przez użytkownika. Hierarchia definiowana przez użytkownika może być dowolna; jako przykład można podać następującą hierarchię: Projekt - Budynek wielokondygnacyjny Grupa - Kondygnacja 10 Szablon - Attyka 01. Lista Szablon zawiera zdefiniowane przez użytkownika szablony (schematy) attyk i ich zbrojenia. Po zdefiniowaniu geometrii attyki i jej zbrojenia można zapisać taki układ podając nazwę w polu Szablon i naciskając klawisz Zapisz (UWAGA: szablon zapisywany jest do wybranej grupy i wybranego projektu). W przyszłości po rozpoczęciu definicji zbrojenia attyki i wybraniu nazwy zapisanego szablonu (w wybranym projekcie i wybranej grupie) wszystkie parametry w oknie dialogowym zostaną ustawione tak jak zostały zapisane w szablonie. Naciśnięcie klawisza Otwórz powoduje otwarcie szablonu zapisanego w wybranym projekcie i wybranej grupie. Poniżej znajduje się również klawisz Usuń; jego naciśnięcie powoduje usunięcie wybranego szablonu przypisanego do wybranego projektu i wybranej grupy. Szablony zapisane w makrach deskowań elementów konstrukcji są dostępne i możliwe do wczytania w odpowiadających im makrach zbrojenia. Po wczytaniu takiego szablonu na zakładce Geometria zostaną ustawione zapisane w szablonie parametry dotyczące geometrii elementu konstrukcji. W dolnej części okna dialogowego znajdują się również następujące klawisze: Podgląd - naciśnięcie tego klawisza powoduje prezentację zdefiniowanego zbrojenia attyki na ekranie Cofnij < / Dalej > - naciśnięcie tego klawisza powoduje powrót do poprzedniej / następnej zakładki okna dialogowego Wstaw - naciśnięcie tego klawisza powoduje umieszczenie zdefiniowanego zbrojenia attyki na rysunku; wraz z rysunkiem attyki wstawiana jest również tabela zbrojenia zgodnie z ustawieniami w oknie dialogowym Preferencje zadania programu RCAD Żelbet Mur oporowy Mur oporowy - geometria Konstrukcja typowa służy do definicji geometrii i zbrojenia muru oporowego. Aby rozpocząć definicję zbrojenia muru oporowego, należy: wybrać komendę menu: RBCR / Zbrojenie konstrukcji typowych / Mur oporowy nacisnąć ikonę. Na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku. Robobat

282 strona: 282 RCAD Żelbet wersja Podręcznik użytkownika Opcje znajdujące się w prezentowanym powyżej oknie dialogowym Mur oporowy - GEOMETRIA pozwalają na definicję geometrii muru oporowego. W górnej części okna dialogowego podane mogą zostać następujące informacje: nazwa elementu konstrukcji żelbetowej (muru oporowego) numer pozycji liczba definiowanych elementów (murów oporowych) - liczba ta wpływa na zestawienie stali. W górnej części okna dialogowego znajduje się opcja Dodaj element. Jej włączenie powoduje, że podczas generacji deskowania / zbrojenia muru oporowego pręty zbrojenia muru zostaną zgrupowane w element, którego nazwa (nazwa elementu jest nazwą podaną w polu Nazwa elementu) zostanie dodana na zakładce Model okna dialogowego Inspektor obiektów. Element (grupa prętów zbrojeniowych) zostanie również wpisana w oknie dialogowym Zarządzanie elementami. W powyższym oknie dialogowym wybrany może zostać rodzaj geometrii muru oporowego: mury proste (nie jest włączona żadna z poniższych opcji) mury o ścianach o zmiennej grubości; istnieją trzy rodzaje takich ścian: o symetrycznym nachyleniu przedniej i tylnej powierzchni ściany o nachylonej przedniej powierzchni ściany i pionowej powierzchni tylnej o nachylonej tylnej powierzchni ściany i pionowej powierzchni przedniej mury z nachyloną ścianą Robobat

283 RCAD Żelbet wersja Podręcznik użytkownika strona: 283 mury z nachyloną stopą. Warto tutaj dodać, że wymienione cechy muru oporowego mogą być ze sobą łączone tzn. istnieje możliwość zdefiniowania muru z nachyloną ścianą i stopą. UWAGA: UWAGA: Dla muru oporowego ze ścianą pochyloną dostępne są jedynie dwa typy kształtu muru: nr 1 (mury proste) i nr 2 (o symetrycznym nachyleniu przedniej i tylnej powierzchni ściany). Kąt BETA pojawiający się dla ściany pochylonej oznacza kąt pochylenia tylnej powierzchni ściany względem pionu. Definicja poszczególnych wymiarów muru oporowego jest możliwa w polach edycyjnych znajdujących się w prawej części okna dialogowego. Liczba dostępnych pól edycyjnych jest zależna od wybranego rodzaju muru oporowego. W dolnej części okna dialogowego znajduje się pole edycyjne służące do określenia długości muru oporowego. Po zakończeniu definicji wymiarów ogólnych muru oporowego i naciśnięciu klawisza Dalej > na ekranie pojawia się okno dialogowe Mur oporowy - stopa Mur oporowy - stopa Po zakończeniu definicji wymiarów ogólnych muru oporowego i naciśnięciu klawisza Dalej > na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku. Robobat

284 strona: 284 RCAD Żelbet wersja Podręcznik użytkownika W powyższym oknie dialogowym wybrany może zostać typ geometrii stopy muru oporowego: mur ze stopą prostą mur ze stopą o zmiennej wysokości. Dodatkowo po włączeniu opcji generowana będzie stopa muru oporowego z ostrogą. W dolnej części okna dialogowego znajduje się lista wymiarów, która definiuje geometrię stopy muru oporowego. Liczba wymiarów zależy od przyjętego rodzaju stopy muru. Po zakończeniu definicji wymiarów stopy muru oporowego i naciśnięciu klawisza Dalej > na ekranie pojawia się okno dialogowe Mur oporowy - Półki Mur oporowy - półki Po zakończeniu definicji wymiarów stopy muru oporowego i naciśnięciu klawisza Dalej > na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku. Robobat

285 RCAD Żelbet wersja Podręcznik użytkownika strona: 285 W górnej części okna dialogowego znajduje się pole umożliwiające wybór liczby półek muru oporowego (UWAGA: liczba półek nie może przekraczać 3). Po wyborze liczby półek w dolnej części okna dialogowego pojawia się lista wymiarów odpowiedniej liczby półek muru oporowego. Po zakończeniu definicji wymiarów stopy muru oporowego i naciśnięciu klawisza Dalej > na ekranie pojawia się okno dialogowe Mur oporowy - zbrojenie Mur oporowy - zbrojenie Po zakończeniu definicji wymiarów muru oporowego i naciśnięciu klawisza Dalej > na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku. W górnej części okna dialogowego określone mogą zostać parametry zbrojenia pionowego: klasa stali średnica prętów zbrojeniowych typ zbrojenia pionowego: Robobat

286 strona: 286 RCAD Żelbet wersja Podręcznik użytkownika dla każdego kształtu zbrojenia należy określić następujące parametry (pręty są oznaczane kolorami): - średnicę zbrojenia - rozstaw prętów - zakotwienie prętów Nie wszystkie pręty zbrojeniowe są dostępne dla każdego kształtu (typu) zbrojenia. Dla pierwszego typu zbrojenia dostępna staje się opcja Pręty dystansowe; jej włączenie powoduje generację dodatkowych prętów zbrojeniowych w górnej części muru oporowego (patrz poniższy rysunek) o długości podanej w polu edycyjnym. W dolnej części okna dialogowego określone mogą zostać parametry: zbrojenia poziomego: średnica, klasa stali i rozstaw prętów zbrojeniowych zbrojenia półek: kształt zbrojenia: lub parametry zbrojenia: średnica, klasa stali i rozstaw prętów zbrojeniowych. zbrojenia ostrogi: kształt zbrojenia: parametry zbrojenia: średnica, klasa stali i rozstaw prętów zbrojeniowych. Jednostki wykorzystywane podczas definicji geometrii muru oporowego i jego zbrojenia są jednostkami ustawionymi w oknie dialogowym Preferencje zadania programu RCAD Żelbet. W dolnej części okna dialogowego znajdują się listy wyboru, umożliwiające zdefiniowanie hierarchii wśród definiowanych projektów i szablonów; podczas tworzenia hierarchii obowiązują następujące zasady: - projekt jest w hierarchii składnikiem nadrzędnym wobec grupy - w projekcie możliwa jest definicja kilku różnych grup - każda grupa może zawierać wiele szablonów. Taka hierarchia ułatwia zarządzanie elementami konstrukcji znajdującymi się w projekcie; kopiowanie projektu pomiędzy dwoma użytkownikami (komputerami używanymi przez użytkowników) jest również prostsze - wystarczy bowiem skopiować cały katalog o nazwie projektu, aby przekopiowana została cała hierarchia projektu ze wszystkimi grupami i szablonami. Pliki szablonów znajdują się w kartotece RCAD \ Data \ RBCR_MACRO (patrz rysunek poniżej). W tej kartotece tworzone są podkatalogi o nazwach projektów podanych przez użytkownika. W tych podkatalogach będą się znajdowały pliki (*.mdb) zawierające poszczególne typy elementów konstrukcji w projekcie; w plikach tych wykorzystywane będą nazwy grup i szablonów podane przez użytkownika. Robobat

287 RCAD Żelbet wersja Podręcznik użytkownika strona: 287 Hierarchia definiowana przez użytkownika może być dowolna; jako przykład można podać następującą hierarchię: Projekt - Konstrukcje Grupa - Fundamenty Szablon - Mur oporowy 01. Lista Szablon zawiera zdefiniowane przez użytkownika szablony (schematy) murów oporowych i ich zbrojenia. Po zdefiniowaniu geometrii muru oporowego i jego zbrojenia można zapisać taki układ podając nazwę w polu Szablon i naciskając klawisz Zapisz (UWAGA: szablon zapisywany jest do wybranej grupy i wybranego projektu). W przyszłości po rozpoczęciu definicji zbrojenia muru oporowego i wybraniu nazwy zapisanego szablonu (w wybranym projekcie i wybranej grupie) wszystkie parametry w oknie dialogowym zostaną ustawione tak jak zostały zapisane w szablonie. Naciśnięcie klawisza Otwórz powoduje otwarcie szablonu zapisanego w wybranym projekcie i wybranej grupie. Poniżej znajduje się również klawisz Usuń; jego naciśnięcie powoduje usunięcie wybranego szablonu przypisanego do wybranego projektu i wybranej grupy. Szablony zapisane w makrach deskowań elementów konstrukcji są dostępne i możliwe do wczytania w odpowiadających im makrach zbrojenia. Po wczytaniu takiego szablonu na zakładce Geometria zostaną ustawione zapisane w szablonie parametry dotyczące geometrii elementu konstrukcji. W dolnej części okna dialogowego znajdują się również następujące klawisze: Podgląd - naciśnięcie tego klawisza powoduje prezentację zdefiniowanego muru oporowego i zbrojenia na ekranie Cofnij < / Dalej > - naciśnięcie tego klawisza powoduje powrót do poprzedniej / następnej zakładki okna dialogowego Wstaw - naciśnięcie tego klawisza powoduje umieszczenie zdefiniowanego muru oporowego i zbrojenia na rysunku; należy podać numer pozycji zbrojenia i położenie zdefiniowanego muru na rysunku; wraz z rysunkiem muru oporowego wstawiana jest również tabela zbrojenia zgodnie z ustawieniami w oknie dialogowym Preferencje zadania programu RCAD Żelbet Elementy łączące Elementy łączące Konstrukcja typowa służy do wstawiania na rysunku dodatkowych elementów łączących (np. śruby kotwiące). Aby rozpocząć definicję elementu łączącego, należy: wybrać komendę menu: RBCR / Deskowania / Elementy łączące nacisnąć ikonę. Na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku. Robobat

288 strona: 288 RCAD Żelbet wersja Podręcznik użytkownika W górnej części okna dialogowego podane mogą zostać następujące informacje: nazwa elementu łączącego numer pozycji liczba definiowanych elementów - liczba ta wpływa na zestawienie stali. W górnej części okna dialogowego znajduje się opcja Dodaj element. Jej włączenie powoduje, że podczas generacji elementu łączącego pręty zbrojeniowe (lub siatki zbrojeniowe) zostaną zgrupowane w element, którego nazwa (nazwa elementu jest nazwą podaną w polu Nazwa elementu) zostanie dodana na zakładce Model okna dialogowego Inspektor obiektów. Element (grupa prętów zbrojeniowych) zostanie również wpisana w oknie dialogowym Zarządzanie elementami. W środkowej części okna dialogowego wybrany może zostać typ elementu łączącego; w obecnej wersji programu dostępne są następujące elementy: łączniki STABOX; dla łączników z bazy STABOX należy określić: - wzorzec łącznika z bazy - średnicę prętów - rozstaw prętów - głębokość śruby kotwiące; śrubę kotwiącą należy wybrać z dostępnej bazy śrub kotwiących. W dolnej części okna dialogowego znajdują się listy wyboru, umożliwiające zdefiniowanie hierarchii wśród definiowanych projektów i szablonów; podczas tworzenia hierarchii obowiązują następujące zasady: - projekt jest w hierarchii składnikiem nadrzędnym wobec grupy - w projekcie możliwa jest definicja kilku różnych grup - każda grupa może zawierać wiele szablonów. Taka hierarchia ułatwia zarządzanie elementami konstrukcji znajdującymi się w projekcie; kopiowanie projektu pomiędzy dwoma użytkownikami (komputerami używanymi przez użytkowników) jest również prostsze - wystarczy bowiem skopiować cały katalog o nazwie projektu, aby przekopiowana została cała hierarchia projektu ze wszystkimi grupami i szablonami. Robobat

289 RCAD Żelbet wersja Podręcznik użytkownika strona: 289 Pliki szablonów znajdują się w kartotece RCAD \ Data \ RBCR_MACRO (patrz rysunek poniżej). W tej kartotece tworzone są podkatalogi o nazwach projektów podanych przez użytkownika. W tych podkatalogach będą się znajdowały pliki (*.mdb) zawierające poszczególne typy elementów konstrukcji w projekcie; w plikach tych wykorzystywane będą nazwy grup i szablonów podane przez użytkownika. Lista Szablon zawiera zdefiniowane przez użytkownika szablony (schematy) elementów łączących. Po zdefiniowaniu elementu łączącego można zapisać taki układ podając nazwę w polu Szablon i naciskając klawisz Zapisz (UWAGA: szablon zapisywany jest do wybranej grupy i wybranego projektu). W przyszłości po rozpoczęciu definicji elementu łączącego i wybraniu nazwy zapisanego szablonu (w wybranym projekcie i wybranej grupie) wszystkie parametry w oknie dialogowym zostaną ustawione tak jak zostały zapisane w szablonie. Naciśnięcie klawisza Otwórz powoduje otwarcie szablonu zapisanego w wybranym projekcie i wybranej grupie. Poniżej znajduje się również klawisz Usuń; jego naciśnięcie powoduje usunięcie wybranego szablonu przypisanego do wybranego projektu i wybranej grupy. W dolnej części okna dialogowego znajdują się również następujące klawisze: Podgląd - naciśnięcie tego klawisza powoduje prezentację zdefiniowanego elementu łączącego na ekranie Cofnij < / Dalej > - naciśnięcie tego klawisza powoduje powrót do poprzedniej / następnej zakładki okna dialogowego Wstaw - naciśnięcie tego klawisza powoduje umieszczenie zdefiniowanego elementu łączącego na rysunku; należy podać numer pozycji zbrojenia i położenie zdefiniowanego elementu łączącego na rysunku Element liniowy Element liniowy - utwórz Opcja służy do definicji elementu liniowego (przekroju elementu konstrukcji żelbetowej, któremu nadana została długość np. wieńce żelbetowe). Definicja elementu liniowego składa się z dwóch części: utworzenie przekroju i zapisanie go na dysku (w bazie) wstawienie przekroju na rysunek nadając mu długość oraz definiując rozstaw prętów poprzecznych. Aby rozpocząć definicję elementu liniowego, należy: wybrać komendę menu: RBCR / Zbrojenie konstrukcji typowych / Utwórz element liniowy nacisnąć ikonę. Na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku. Robobat

290 strona: 290 RCAD Żelbet wersja Podręcznik użytkownika Aby utworzyć element liniowy i zapisać go na dysku, należy: wskazać kartotekę, w której na zostać zapisany element liniowy (jej nazwa pokaże się w polu Zapisz w) podać nazwę elementu liniowego w polu Nazwa elementu na ekranie wskazać element (blok elementów rysunkowych) po naciśnięciu klawisza Wybierz obiekty; taki element zostanie zapisany na dysku (tworząc bazę dostępnych elementów liniowych). Patrz również: Przykład wykorzystania elementu liniowego Element liniowy - wstaw Opcja służy do definicji elementu liniowego (przekroju elementu konstrukcji żelbetowej, któremu nadana została długość). Definicja elementu liniowego składa się z dwóch części: utworzenie przekroju i zapisanie go na dysku (w bazie) wstawienie przekroju na rysunek nadając mu długość. Aby wstawić element liniowy na rysunek, należy: wybrać komendę menu: RBCR / Zbrojenie konstrukcji typowych / Wstaw element liniowy nacisnąć ikonę. Na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku. Robobat

291 RCAD Żelbet wersja Podręcznik użytkownika strona: 291 Po wybraniu elementu liniowego zapisanego wcześniej na dysku (wykorzystując opcję Utwórz element liniowy) blok elementów rysunkowych jest umieszczany na rysunku. Wybranemu elementowi liniowemu nadawana jest nazwa oraz długość (patrz okno dialogowe Parametry elementu liniowego); podawany jest również rozstaw elementów na długości (np. 3 metry długości co 20 centymetrów). Patrz również: Przykład wykorzystania elementu liniowego Element liniowy - parametry Po wybraniu elementu liniowego zapisanego wcześniej na dysku (wykorzystując opcję Utwórz element liniowy) blok elementów rysunkowych jest umieszczany na rysunku. Wybranemu elementowi liniowemu nadawana jest nazwa oraz długość w poniższym oknie dialogowym. Długość elementu liniowego można nadać na dwa sposoby: wpisując wartość długości w powyższym oknie dialogowym w polu Długość elementu wskazując na rysunku (naciskając klawisz Wybierz obiekty) elementy linii lub polilinii; zsumowane zostaną wybrane odcinki / łuki, a wartość długości zostanie wpisana w polu edycyjnym Długość elementu Element liniowy - przykład wykorzystania Aby zdefiniować element liniowy, należy: wybrać komendę menu: RBCR / Zbrojenie konstrukcji typowych / Utwórz element liniowy lub nacisnąć ikonę w oknie dialogowym Utwórz element liniowy podać następujące parametry: nazwa elementu: Przekrój belki B2 nazwę kartoteki, w której element zostanie zapisany nacisnąć klawisz Wybierz obiekty; na ekranie graficznym wskazać istniejący przekrój poprzeczny belki żelbetowej (patrz poniższy rysunek) nacisnąć klawisz Zapisz; wybrany obiekt (przekrój belki żelbetowej) zostanie zapisany w bazie Robobat
