1. PRZYKŁAD WYKORZYSTANIA PROGRAMU RCAD RYSUNKI SZALUNKOWE - PROJEKT BUDYNKU

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "1. PRZYKŁAD WYKORZYSTANIA PROGRAMU RCAD RYSUNKI SZALUNKOWE - PROJEKT BUDYNKU"

Transkrypt

1 RCAD Rysunki szalunkowe wersja Przykłady strona: 1 1. PRZYKŁAD WYKORZYSTANIA PROGRAMU RCAD RYSUNKI SZALUNKOWE - PROJEKT BUDYNKU W poniższym przykładzie przedstawiono zastosowanie programu RCAD Rysunki Szalunkowe do wykonania projektu budynku wraz z odpowiednimi rysunkami (rzut fundamentów, rzuty pięter, przekroje pionowe przez budynek, rysunki szalunkowe pojedynczych elementów konstrukcji). Poniżej na rysunku przedstawiono widok 3D definiowanego budynku. Podczas definiowania modelu budynku wykorzystywane będą następujące zasady: prezentacja dowolnej ikony oznacza naciśnięcie tej ikony lewym klawiszem myszki, {x} oznacza wybór opcji x z okna dialogowego, d oznacza wpisanie tekstu d w linii komend programu i naciśnięcie klawisza, LKM i PKM - skróty używane do oznaczenia kliknięcia odpowiednio lewym lub prawym klawiszem myszki. Aby rozpocząć pracę w programie RCAD Rysunki Szalunkowe, należy nacisnąć ikonę znajdującą się na pulpicie lub wybrać komendę RCAD - Rysunki Szalunkowe z menu START. Po chwili zostanie uruchomiony program AutoCAD poszerzony o opcje umożliwiające wykonywanie definicji modelu konstrukcji i rysunków konstrukcji (rozszerzone menu, dodatkowy pasek narzędziowy, okno dialogowe Inspektor obiektów itp.). Robobat

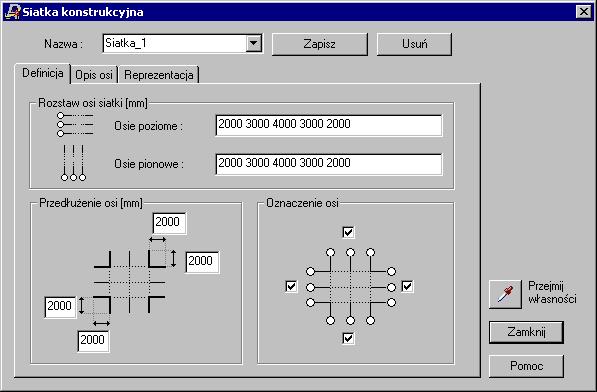

2 strona: 2 RCAD Rysunki Szalunkowe wersja Przykłady 1.1. Definicja siatki projektowej WYKONYWANA OPERACJA (Wstaw prostokątną siatkę konstrukcyjną) OPIS Opcja umożliwia definicję siatki prostokątnej ułatwiającej tworzenie modelu konstrukcji na płaszczyźnie. Otwarcie okna dialogowego Siatka konstrukcyjna. UWAGA 1: Jeżeli na ekranie nie ma paska narzędzi z odpowiednią ikoną, należy kliknąć PKM np. w prawy górny róg ekranu (w miejscu w którym nie ma pasków narzędzi) i z podmenu RBCX aktywować odpowiedni pasek narzędzi poprzez LKM w linię z nazwą tego paska. UWAGA 2: Opcja jest również dostępna w menu górnym RBCX / Siatki konstrukcyjne. Wybór parametrów siatki jak na rysunku poniżej. LKM na zakładkę Opis osi Wybór numeracji osi poziomych 1,2,3 i pionowych A,B,C LKM na zakładkę Reprezentacja Wybór parametrów jak na rysunku poniżej. Robobat

3 RCAD Rysunki szalunkowe wersja Przykłady strona: 3 Zapisz (Wstaw) LKM w dowolny punkt na ekranie graficznym LKM w dowolny punkt określając orientację siatki w kierunku x (Wstaw siatkę kołową) Potwierdzenie definicji siatki. Uwaga: Ikona znajduje się w oknie dialogowym Siatka konstrukcyjna. Utworzenie siatki konstrukcyjnej na podstawie parametrów określonych w oknie dialogowym. W linii komend pojawi się tekst: Wskaż punkt wstawienia siatki. Definicja punktu wstawienia siatki. W linii komend pojawi się tekst: Określ orientację siatki. Wstawienie siatki (siatka prostokątna jest prezentowana na rysunku przedstawiającym wszystkie zdefiniowane siatki). Opcja umożliwia definicję siatki kołowej ułatwiającej tworzenie modelu konstrukcji na płaszczyźnie. Otwarcie okna dialogowego Siatka konstrukcyjna. Wybór parametrów siatki jak na rysunku poniżej. LKM na zakładkę Opis osi Wybór parametrów siatki jak na rysunku poniżej. Robobat

4 strona: 4 RCAD Rysunki Szalunkowe wersja Przykłady (ikona znajduje się po prawej stronie zakładki Opis osi na wysokości Rozkład kątowy:) Otwarcie okna dialogowego Opis osi i oznaczenie osi jak na rysunku poniżej OK LKM na zakładkę Reprezentacja Zapisz ( Wstaw) F3 Zamknięcie okna dialogowego Opis osi. Wybór parametrów takich samych jak przy definicji Siatki_1. Potwierdzenie definicji siatki. Uwaga: Ikona znajduje się w oknie dialogowym Siatka konstrukcyjna. Utworzenie siatki konstrukcyjnej na podstawie parametrów określonych w oknie dialogowym. W linii komend pojawi się tekst: Wskaż punkt wstawienia siatki. Włączenie funkcji OSNAP umożliwiającej automatyczną lokalizację punktów charakterystycznych (ten klawisz należy wcisnąć tylko wtedy, jeśli funkcja jest wyłączona). Robobat

5 RCAD Rysunki szalunkowe wersja Przykłady strona: 5 LKM w punkt C-4 LKM w punkt C-5 Definicja punktu wstawienia siatki. W linii komend pojawi się tekst: Określ orientację siatki. Wstawienie siatki (widok siatki na rysunku poniżej) 1.2. Definicja obiektów w modelu konstrukcji Definicja ścian (Ściana) (Punkty) LKM w punkty, definiując ściany: (A-2,A-4,C-4,C-3) Analogicznie zdefiniować kolejne ściany: (C-1,E-1);(F-3,F-5,E-5);(C-6,D-6) (patrz rysunek poniżej) Zamknij LKM wybrać ściany pomiędzy punktami (A-4,C-4) i (C-4,C-3) (zaznaczone kolorem zielonym na rysunku poniżej) PKM Modyfikuj Opcja umożliwia definicję ścian w modelu konstrukcji. Otwarcie okna dialogowego ŚCIANA: definicja i przyjęcie wartości domyślnych wszystkich parametrów. Wybór sposobu definiowania ścian poprzez podanie punktu początkowego i końcowego ściany na rzucie kondygnacji budynku. Definicja ścian. Zamknięcie okna dialogowego ŚCIANA: definicja. Selekcja ścian. Otwarcie menu kontekstowego. Wybór opcji z menu kontekstowego. Otwarcie okna dialogowego ŚCIANA: definicja. Robobat

6 strona: 6 W oknie dialogowym ŚCIANA - definicja, na zakładce Przekrój w polu: Grubość wybrać 200; Materiał - cegła; Zamknij RCAD Rysunki Szalunkowe wersja Przykłady Modyfikacja parametrów wybranych ścian. Zamknięcie okna dialogowego ŚCIANA: definicja Definicja belek (Belka) (Punkty) LKM w punkty, definiując belki: (A-2,A-1,C-1) Analogicznie zdefiniować kolejne belki: (E-1,E-3);(A-3,F-3);(D-3,D-6); (D-5,E-5) (na poniższym rysunku belki oznaczone są kolorem czerwonym) (Łuk) Uwaga: Ikona znajduje się w oknie dialogowym BELKA - definicja Opcja umożliwia definicję belek w modelu konstrukcji. Otwarcie okna dialogowego: BELKA: definicja i przyjęcie wartości domyślnych wszystkich parametrów. Wybór sposobu definiowania belek poprzez podanie punktów początkowego i końcowego belki na rzucie kondygnacji budynku. W linii komend pojawi się tekst: Wskaż punkt początkowy. Definicja belek. Wybór sposobu definiowania belek poprzez podanie trzech kolejnych punktów łuku należących do belki na rzucie kondygnacji. W linii komend pojawi się tekst: Wskaż pierwszy punkt. Robobat

7 RCAD Rysunki szalunkowe wersja Przykłady strona: 7 LKM w trzy kolejne punkty leżące na łuku: (C-6,A10-środek łuku,a-4) (patrz rysunek poniżej) Zamknij Definicja belki łukowej na zewnętrznej osi siatki kołowej. Zamknięcie okna dialogowego BELKA: definicja Definicja słupów (Słup) (Wstaw) LKM kolejno w punkty: A-1,E-1,C-3,D-3,F-3,D-5,D-6 W oknie dialogowym SŁUP - definicja, na zakładce Przekrój, w polu Nazwa wybrać słup: D30 (Wstaw) LKM w punkty przecięcia osi I i II z zewnętrzną osią rozkładu radialnego (patrz rysunek poniżej), Zamknij Opcja umożliwia definicję słupów w modelu konstrukcji. Otwarcie okna dialogowego SŁUP: definicja i przyjęcie wartości domyślnych wszystkich parametrów. Wybór sposobu definiowania słupów poprzez wskazanie punktu na rzucie kondygnacji budynku. W linii komend pojawi się tekst: Wskaż punkt wstawienia. Definicja słupów. Wybór parametrów słupów okrągłych. Wybór sposobu definiowania słupów. W linii komend pojawi się tekst: Wskaż punkt wstawienia. Definicja słupów okrągłych. Zamknięcie okna dialogowego SŁUP: definicja. Robobat

8 strona: 8 (Widok izometryczny SW) LKM w ostatnio zdefiniowane słupy okrągłe PKM Modyfikuj LKM na zakładkę Definicja pionowa i w polu Poziom górny słupa wybrać: Góra Kondygnacja 0(+3.00) (na wysokości Odsunięcie: w polu Poziom górny słupa) LKM na ekranie graficznym wskazać dolną część belki łukowej Zamknij RCAD Rysunki Szalunkowe wersja Przykłady Wybór aksonometrycznego widoku konstrukcji. Selekcja obiektów. Otwarcie menu kontekstowego. Wybór opcji z menu kontekstowego. Otwarcie okna dialogowego SŁUP: definicja. Zmiana poziomu górnego słupa. Wybór opcji służącej do modyfikacji wysokości słupa. Zmiana wysokości słupa. Zamknięcie okna dialogowego SŁUP: definicja Definicja stóp i ław fundamentowych (Góra) W oknie dialogowym Inspektor obiektów na zakładce Model, w drzewku wskazać Słupy Ustawienie widoku z góry. Selekcja słupów (nazwa Słupy zostanie podświetlona i na ekranie graficznym wszystkie słupy zostaną wyselekcjonowane). Robobat

9 RCAD Rysunki szalunkowe wersja Przykłady strona: 9 (Stopa fundamentowa) W otwartym oknie dialogowym STOPA FUNDAMENTOWA: definicja, na zakładce Przekrój, w polu Nazwa wybrać przekrój stopy: R150x150x60 (pozostałe parametry bez zmian). (Pod słupem) Opcja umożliwia definicję stóp fundamentowych w modelu konstrukcji Otwarcie okna dialogowego: STOPA FUNDAMENTOWA: definicja. Wybór parametrów stopy fundamentowej. Wybór sposobu definicji stopy fundamentowej. Zamknij Wstawienie zdefiniowanych stóp fundamentowych i zamknięcie okna dialogowego STOPA FUNDAMENTOWA: definicja. W oknie dialogowym Inspektor obiektów na zakładce Model, w drzewku wskazać Ściany (Ława fundamentowa) (Pod ścianą) (Punkty) LKM w punkty: (A-2,A-1,C-1) Analogicznie zdefiniować ławę: (D-6,D-5,E-5) Zamknij Esc Selekcja ścian (nazwa Ściany zostanie podświetlona i na ekranie graficznym wszystkie ściany zostaną wyselekcjonowane). Opcja umożliwia definicję ław fundamentowych w modelu konstrukcji. Otwarcie okna dialogowego ŁAWA FUNDAMENTOWA: definicja i przyjęcie wartości domyślnych wszystkich parametrów. Wybór sposobu definicji stopy fundamentowej pod zdefiniowaną już ścianą Wybór sposobu definicji stopy fundamentowej poprzez podanie punktów początkowego i końcowego ławy na rzucie kondygnacji budynku. Definicja ław fundamentowych. Zamknięcie okna dialogowego ŁAWA FUNDAMENTOWA: definicja. Wyłączenie selekcji ścian. Robobat

10 strona: 10 RCAD Rysunki Szalunkowe wersja Przykłady Definicja okien (Okno) LKM w ścianę (C-1,E-1) W otwartym oknie dialogowym na wysokości Nazwa wybrać: R210x150 (pozostałe parametry bez zmian) P (Wstaw) LKM w punkt C-1 Opcja umożliwia definicję otworów okiennych w wybranych elementach modelu konstrukcji. W linii komend pojawi się tekst: Wskaż ścianę. Otwarcie okna dialogowego OKNO definicja. Wybór parametrów okna. Wybór sposobu definiowania okien. W linii komend pojawi się tekst: Określ położenie otworu. Wybór opcji wstawienia ściany poprzez punkt zaczepienia. W linii komend pojawi się tekst: Wskaż nowy punkt odniesienia. Uwaga: P oznacza wpisanie tekstu P w linii komend programu i naciśnięcie klawisza. Wskazanie punktu odniesienia. W linii komend pojawi się tekst: Wskaż nowy punkt odniesienia Określenie położenia okna od wskazanego punktu odniesienia. W otwartym oknie dialogowym OKNO definicja na wysokości nazwa wybrać: R150x150 (pozostałe parametry bez zmian) Wstawienie zdefiniowanego okna. Wybór parametrów okna. Robobat

11 RCAD Rysunki szalunkowe wersja Przykłady strona: 11 (Wstaw) Wybór sposobu definiowania okien. W linii komend pojawi się tekst: Określ położenie otworu. P LKM w punkt C-1 Wybór opcji wstawienia ściany poprzez punkt zaczepienia. W linii komend pojawi się tekst: Wskazać nowy punkt zaczepienia. Wskazanie punktu odniesienia Określenie położenia okna od wskazanego punktu odniesienia. Wstawienie zdefiniowanego okna. W analogiczny sposób wstawić pozostałe okna przedstawione na rysunku poniżej; (parametry okien oznaczono kolorami): 1 - zielony okno o wymiarach 210x150; 2 - czerwony okno o wymiarach 150x150; 3 - żółty okno o wymiarach 120x150) Definicja drzwi (Drzwi) LKM wskazać ścianę pomiędzy punktami: (A-4,C-4) (Wstaw) Opcja umożliwia definicję otworów drzwiowych w wybranych elementach modelu konstrukcji. W linii komend pojawi się tekst: Wskaż ścianę. Otwarcie okna dialogowego DRZWI definicja i przyjęcie wartości domyślnych wszystkich parametrów. W linii komend pojawi się tekst: Określ położenie otworu. Robobat

12 strona: 12 RCAD Rysunki Szalunkowe wersja Przykłady P W linii komend pojawi się tekst: Wskaż nowy punkt odniesienia. LKM w punkt A-4 Wskazanie punktu odniesienia Określenie położenia drzwi od wskazanego punktu odniesienia., Zamknij (Widok izometryczny SW) LKM w okno znajdujące się obok zdefiniowanych drzwi PKM Modyfikuj W otwartym oknie dialogowym na wysokości Poziom otworu: Wstawienie zdefiniowanych drzwi i zamknięcie okna dialogowego DRZWI definicja. Wybór aksonometrycznego widoku konstrukcji. Selekcja okna. Otwarcie menu kontekstowego. Wybór opcji z menu kontekstowego. Otwarcie okna dialogowego OKNO definicja. Modyfikacja poziomu otworu okna. zmienić : wpisać: 2100 (Przejmij własności) Przyjęcie zmodyfikowanych własności okna i zamknięcie okna dialogowego OKNO definicja Definicja płyt (Góra) (Płyta) (Przekątna) LKM kolejno w punkty P1 i P2 (patrz rysunek poniżej) (Punkty) LKM w punkt 1 (patrz rysunek poniżej) Ustawienie widoku z góry. Opcja umożliwia definicję płyt stropowych w modelu konstrukcji. Otwarcie okna dialogowego PŁYTA definicja i przyjęcie wartości domyślnych wszystkich parametrów. Wybór sposobu definiowania pierwszej płyty poprzez wskazanie przekątnej; płyta zostanie zdefiniowana na konturze prostokąta określonego przekątną. Definicja pierwszej płyty. Wybór sposobu definiowania drugiej płyty poprzez podanie kolejnych punktów określających geometrię płyty. Definicja drugiej płyty. W linii komend pojawi się tekst: Wskaż kolejny punkt. Robobat

13 RCAD Rysunki szalunkowe wersja Przykłady strona: 13 U (Opcja dostępna jest również PKM / Łuk) LKM kolejno w punkty 2,3,4,5,6,7,8 (patrz rysunek poniżej) Zamknij Włączenie opcji umożliwiającej definicję płyty po łuku. Definicja kolejnych punktów drugiej płyty. Zamknięcie okna dialogowego PŁYTA definicja Kopiowanie kondygnacji (Widok izometryczny SW) W oknie dialogowym Inspektor obiektów, na zakładce Model, LKM w drzewku zaznaczyć Parter (nazwa Parter zostanie podświetlona) LKM w polu: Wysokość wpisać 3.6 W oknie dialogowym Inspektor obiektów, na zakładce Model, LKM w drzewku zaznaczyć Parter (nazwa Parter zostanie podświetlona) PKM na nazwę Parter Wybór aksonometrycznego widoku konstrukcji. Selekcja wybranej kondygnacji. W dolnej części Inspektora obiektów pojawią się ikony: Nazwa i Wysokość [m] Zmiana wysokości kondygnacji. Akceptacja zmiany wysokości kondygnacji. Wybór Parteru (na ekranie graficznym zostaną podświetlone wszystkie elementy znajdujące się na aktualnym piętrze). Otwarcie menu kontekstowego. Robobat

14 strona: 14 Kopiuj piętro W otwartym oknie dialogowym na wysokości Kopiuj aktywną kondygnację wpisać: 3 OK (Pokaż cały budynek) RCAD Rysunki Szalunkowe wersja Przykłady Wybór opcji z menu kontekstowego. Otwarcie okna dialogowego Kopiowanie aktywnej kondygnacji. Określenie liczby powtórzeń bieżącej kondygnacji. Zamknięcie okna dialogowego Kopiowanie aktywnej kondygnacji. Wybranie tej opcji powoduje, że na ekranie przedstawiany będzie cały model konstrukcji Modyfikacja i definicja elementów ostatniej kondygnacji (Pokaż aktywne piętro) W oknie dialogowym Inspektor obiektów, na zakładce Model, LKM w drzewku zaznaczyć 3 Piętro (nazwa 3 Piętro zostanie podświetlona) PKM Wybranie tej opcji powoduje, że na ekranie przedstawiana będzie jedynie aktywna (wybrana) kondygnacja budynku. Selekcja wybranej kondygnacji. Otwarcie menu kontekstowego. Robobat

15 RCAD Rysunki szalunkowe wersja Przykłady strona: 15 Aktywuj piętro (Góra) Wybór opcji z menu kontekstowego (na ekranie graficznym przestawiana będzie tylko aktywna kondygnacja budynku). Ustawienie widoku z góry. Za pomocą dostępnych opcji programu AutoCAD, usunąć i zmodyfikować elementy ostatniej kondygnacji tak jak pokazano na rysunku poniżej Definicja płaszczyzny ukośnej (Lewy) (Polilinia) LKM w punkt 1, a następnie punkt 2 pokazane na rysunku poniżej Ustawienie widoku z lewej strony. Wybór opcji programu AutoCAD umożliwiającej definicję polilinii. W linii komend pojawi się tekst: Podaj punkt początkowy. Definicja polilinii. Robobat

16 strona: 16 RCAD Rysunki Szalunkowe wersja Przykłady (Definicja płaszczyzn) W otwartym oknie dialogowym Definicja płaszczyzn, w polu Nazwa płaszczyzny wpisać Dach Opcja umożliwia definicję płaszczyzn pośrednich (poziomych) lub płaszczyzn ukośnych, na których definiowane mogą być elementy modelu konstrukcji. Otwarcie okna dialogowego: Definicja płaszczyzn. Definicja parametrów płaszczyzny. Wybór płaszczyzny ukośnej, która określana jest zgodnie z geometrią wybranej polilinii. (Wskaż) LKM w zdefiniowaną polilinię LKM w punkt 1, a następnie 2 pokazane na rysunku poniżej Wybór sposobu definiowania płaszczyzny ukośnej. W linii komend pojawi się tekst: Wybierz polilinię. Wskazać polilinię. W linii komend pojawi się tekst: Podaj pierwszy punkt. Uwaga: Widok konstrukcji prezentowany na ekranie jest automatycznie zmieniany na rzut aktywnej kondygnacji. Definicja płaszczyzny. (Lewy) (Dołącz do płaszczyzny) Ustawienie widoku z lewej strony. Opcja umożliwia dociągnięcie wybranych elementów konstrukcji do wskazanej płaszczyzny ukośnej. Geometria elementów konstrukcji dostosowywana jest do spadku płaszczyzny ukośnej. W linii komend pojawi się tekst: Wybierz płaszczyznę. Robobat

17 RCAD Rysunki szalunkowe wersja Przykłady strona: 17 LKM w zdefiniowaną płaszczyznę LKM w płytę prezentowaną kolorem czerwonym na rysunku poniżej W linii komend pojawi się tekst: Wybierz obiekty. Akceptacja wyboru wszystkich elementów, które zostaną dołączone do płaszczyzny. Selekcja płyty. PKM Modyfikuj W otwartym oknie dialogowym PŁYTA: definicja, na zakładce Przekrój, w polu Odsunięcie brzegu płyty wpisać: 500 Otwarcie menu kontekstowego. Wybór opcji z menu kontekstowego. Otwarcie okna dialogowego PŁYTA: definicja. Definicja parametrów płyty. LKM na zakładkę Szczegóły i wybrać: Wybór sposobu zakończenia krawędzi płyty (pionowo). Zamknij LKM w belkę prezentowaną kolorem czerwonym na rysunku poniżej Modyfikacja parametrów płyty i zamknięcie okna dialogowego PŁYTA: definicja. Selekcja belki. Robobat

18 strona: 18 RCAD Rysunki Szalunkowe wersja Przykłady PKM Modyfikuj LKM na zakładkę Szczegóły Otwarcie menu kontekstowego. Wybór opcji z menu kontekstowego. Otwarcie okna dialogowego BELKA: definicja. Zmiana zakładki w oknie dialogowym. Wybór parametrów jak na rysunku poniżej. Zamknij Modyfikacja parametrów belki i zamknięcie okna dialogowego BELKA: definicja. Analogicznie zmodyfikować belkę w osi E LKM w belkę zaznaczoną na rysunku poniżej kolorem czerwonym Selekcja belki. Robobat

19 RCAD Rysunki szalunkowe wersja Przykłady strona: 19 PKM Modyfikuj Otwarcie menu kontekstowego. Wybór opcji z menu kontekstowego. Otwarcie okna dialogowego BELKA: definicja. Wybór parametrów jak na rysunku poniżej. Zamknij Modyfikacja parametrów belki i zamknięcie okna dialogowego BELKA: definicja. (Góra) (Przesuń) Ustawienie widoku z góry. Za pomocą opcji programu AutoCAD zmodyfikować położenie belki (zlicować ze słupem i ścianą). Analogicznie zmodyfikować belkę w osi 3 (Widok izometryczny SW) Wybór aksonometrycznego widoku konstrukcji. Robobat

20 strona: 20 RCAD Rysunki Szalunkowe wersja Przykłady Modyfikacja okna (Lewy) (Polilinia) Ustawienie widoku z lewej strony. Za pomocą opcji programu AutoCAD umożliwiającej definicję polilinii utworzyć kształt okna jak na rysunku poniżej (oznaczony kolorem czerwonym). W linii komend pojawi się tekst: Określ punkt początkowy. LKM w okno PKM Modyfikuj W otwartym oknie dialogowym OKNO - definicja, na wysokości Nazwa nacisnąć ikonę (Utwórz nowy) Selekcja okna umożliwiająca modyfikację parametrów okna. Otwarcie menu kontekstowego. Wybór opcji z menu kontekstowego. Otwarcie okna dialogowego OKNO definicja. Otwarcie okna dialogowego Lista okien. Wybór opcji służącej do tworzenia nowego profilu okna. Otwarcie okna dialogowego Definicja okna. Wybór opcji służącej do definicji okna o dowolnym kształcie. W polu Nazwa wpisać: Okno (Wskaż) LKM na ekranie graficznym wskazać utworzoną polilinię OK Zdefiniowanie nazwy tworzonego okna. Wybór opcji służącej do definicji kształtu przekroju poprzecznego poprzez selekcję polilinii. W linii komend pojawi się tekst: Wybierz obiekt. Selekcja polilinii. Otwarcie okna dialogowego Definicja okna. Akceptacja parametrów okna i otwarcie okna dialogowego Lista okien. Robobat

21 RCAD Rysunki szalunkowe wersja Przykłady strona: 21 Zamknij W polu Nazwa wybrać: Okno Zamknij Zamknięcie okna dialogowego Lista okien i otwarcie okna dialogowego OKNO - definicja. Wybór zdefiniowanego okna. Utworzenie zmodyfikowanego okna i zamknięcie okna dialogowego OKNO - definicja Rysunki szalunkowe Rzut fundamentów W oknie dialogowym Inspektor obiektów, na zakładce Model, w drzewku zaznaczyć Budynek (nazwa Budynek zostanie podświetlona) PKM na nazwie Budynek Selekcja modelu budynku. Otwarcie okna kontekstowego. Automatyczne pozycjonowanie Opcja umożliwia automatyczne nadawanie pozycji zdefiniowanym elementom konstrukcji. Otwarcie okna dialogowego Automatyczne pozycjonowanie i przyjęcie parametrów domyślnych. Uruchom (Utwórz rzut fundamentów) W oknie dialogowym Inspektor obiektów, na zakładce Pozycje, w drzewku dwukrotnie nacisnąć LKM na nazwie: Rzut fundamentów 1 Uruchomienie operacji automatycznego nadawania pozycji. Pozycjonowanie jest przeprowadzane automatycznie dla wszystkich wybranych elementów konstrukcji. Utworzenie rysunku rzutu fundamentów prezentowanego na nowej zakładce edycyjnej (Arkusz edycyjny) utworzonej w dolnej części ekranu. Powstały rysunek (Rzut fundamentów 1) jest umieszczany w drzewku znajdującym się na zakładce Pozycje w oknie dialogowym Inspektor obiektów. Aktywacja rysunku rzutu fundamentów i jego prezentacja na ekranie graficznym. W dolnej części Inspektora obiektów pojawiają się ikony: Nazwa i Skala. LKM kliknąć dwukrotnie Skala: a następnie wpisać: 1:50 (Opis elementów) w polu Zmiana skali rysunku. Akceptacja zmiany skali rysunku. Opcja umożliwia opis elementów konstrukcji budynku. W linii komend pojawi się tekst: Wskaż obiekty. UWAGA: Opisywanie elementów konstrukcji jest możliwe na utworzonych rysunkach (rzutach kondygnacji lub fundamentów i na przekrojach). Robobat

22 strona: 22 Na ekranie graficznym LKM zaznaczyć oknem wszystkie elementy znajdujące się na rzucie fundamentów LKM wskazać położenie opisu (1 lub 2 punkty) w wybranym miejscu rysunku (patrz rysunek poniżej) Analogicznie wskazać miejsce opisu dla kolejnych elementów (Wstaw wymiar grupowy) LKM wskazać elementy SF3,SC_07,SF6 (znajdujące się w osi 1) i SF6 (w osi 3) LKM wskazać dwa punkty linii wymiarowej określając jej orientację, a następnie ustalić jej położenie (patrz rysunek poniżej) (Wstaw wymiar grupowy) LKM zaznaczyć oknem elementy konstrukcji (okno oznaczone kolorem czarnym na rysunku poniżej) LKM wskazać dwa punkty linii wymiarowej określając jej orientację, a następnie ustalić jej położenie (patrz rysunek poniżej) RCAD Rysunki Szalunkowe wersja Przykłady Selekcja oknem elementów konstrukcji. Akceptacja wyboru wszystkich elementów konstrukcji. Określenie położenia opisu. Akceptacja położenia opisu. Opis elementów różnego typu (program sam rozpoznaje różne elementy - słupy, belki, stopy fundamentowe itp. - i automatycznie dokona opisów). Opcja umożliwia tworzenie linii wymiarowych dla elementów konstrukcji znajdujących się na wygenerowanych rzutach lub przekrojach projektowanego obiektu. W linii komend pojawi się tekst: Wybierz obiekty: Selekcja elementów konstrukcji. Akceptacja selekcji elementów konstrukcji. W linii komend pojawi się tekst: Pierwszy punkt: Utworzenie linii wymiarowej dla wskazanych elementów. Program automatycznie rozpozna zaznaczone elementy i odpowiednio pogrupuje linie wymiarowe. UWAGA: Utworzone linie wymiarowe mogą być modyfikowane przy pomocy dwóch opcji znajdujących się w menu programu RCAD Rysunki szalunkowe: Dodaj punkt podziału i Usuń punkt podziału. Opcja umożliwia tworzenie linii wymiarowych dla elementów konstrukcji znajdujących się na wygenerowanych rzutach lub przekrojach projektowanego obiektu. W linii komend pojawi się tekst: Wybierz obiekty: Selekcja oknem elementów konstrukcji. Akceptacja selekcji elementów konstrukcji. W linii komend pojawi się tekst: Pierwszy punkt: Utworzenie linii wymiarowej dla wskazanych elementów. Program automatycznie rozpozna zaznaczone elementy i odpowiednio pogrupuje linie wymiarowe. Robobat

23 RCAD Rysunki szalunkowe wersja Przykłady strona: 23 (Wstaw wymiar prosty) LKM wskazać elementy do zwymiarowania - przeciąć elementy linią pomocniczą np. podając jej punkt początkowy 1 i końcowy 2 (patrz rysunek poniżej) LKM wskazać położenie linii wymiarowej (patrz rysunek poniżej) LKM na utworzoną linię wymiarową PKM Modyfikuj W otwartym oknie dialogowym Linia wymiarowa, na zakładce Elementy RCADa, wyłączyć: Ściana i Oś konstrukcyjna (opcja jest wyłączona, gdy znika symbol ) Rzut kolejnych pięter można utworzyć za pomocą ikony (Utwórz rzut piętra) postępując analogicznie jak przy tworzeniu rzutu fundamentów Opcja umożliwia tworzenie linii wymiarowych dla pojedynczych elementów konstrukcji znajdujących się na wygenerowanych rzutach lub przekrojach projektowanego obiektu. Selekcja elementów konstrukcji. Akceptacja selekcji elementów konstrukcji. W linii komend pojawi się tekst: Wskaż położenie linii wymiarowej: Utworzenie linii wymiarowej dla wskazanych elementów. Program automatycznie rozpozna zaznaczone elementy i odpowiednio pogrupuje linie wymiarowe. Selekcja linii wymiarowej. Otwarcie menu kontekstowego. Wybór opcji z menu kontekstowego. Otwarcie okna dialogowego Linia wymiarowa. Modyfikacja linii wymiarowych. Akceptacja modyfikacji linii wymiarowej i zamknięcie okna dialogowego Linia wymiarowa. Utworzenie rysunku rzutu piętra (np. Rzut-Parter (+3.60m)) który, jest umieszczany w drzewku znajdującym się na zakładce Pozycje w oknie dialogowym Inspektor obiektów. Robobat

24 strona: 24 RCAD Rysunki Szalunkowe wersja Przykłady Przekrój pionowy LKM przejść na zakładkę Model znajdującą się w dolnej części ekranu graficznego (Góra) (Utwórz przekrój pionowy) LKM wskazać 1, a następnie 2 punkt przekroju A-A (oznaczonego na rysunku poniżej kolorem czerwonym) Zmiana wyglądu ekranu graficznego. Ustawienie widoku z góry. Opcja umożliwia generację przekroju pionowego modelu konstrukcji. W linii komend pojawi się tekst: Wprowadź pierwszy punkt. Określenie punktów definiujących linię przecięcia przekroju pionowego. Zatwierdzenie zdefiniowanych punktów. W linii komend pojawia się tekst: Określ głębokość przekroju. Robobat

25 RCAD Rysunki szalunkowe wersja Przykłady strona: 25 LKM wskazać punkt 3 określając głębokość przekroju Określenie głębokości przekroju i utworzenie przekroju prezentowanego na arkuszu edycyjnym. Powstały przekrój pionowy (Przekrój A-A) jest umieszczany w drzewku znajdującym się na zakładce Pozycje w oknie dialogowym Inspektor obiektów. (Wstaw wymiar grupowy) LKM zaznaczyć oknem elementy konstrukcji (okno oznaczone kolorem czarnym na rysunku poniżej) LKM wskazać dwa punkty linii wymiarowej określając jej orientację, a następnie ustalić jej położenie (patrz rysunek poniżej) (Wstaw symbol poziomu) Na wysokości punktu 1 LKM kliknąć w punkt docelowy (patrz rysunek poniżej) określając położenie symbolu Opcja umożliwia tworzenie linii wymiarowych dla elementów konstrukcji znajdujących się na wygenerowanych rzutach lub przekrojach projektowanego obiektu. W linii komend pojawi się tekst: Wybierz obiekty: Selekcja oknem elementów konstrukcji. Akceptacja selekcji elementów konstrukcji. W linii komend pojawi się tekst: Pierwszy punkt: Utworzenie linii wymiarowej dla wybranych elementów. Program automatycznie rozpozna zaznaczone elementy i odpowiednio pogrupuje linie wymiarowe. Opcja umożliwia wstawienie symbolu poziomu w wybranym miejscu rysunku. W linii komend pojawi się tekst: Wskaż pierwszy punkt. Określenie położenia pierwszego symbolu poziomu. Robobat

26 strona: 26 LKM w punkty określające poziom kolejnych kondygnacji RCAD Rysunki Szalunkowe wersja Przykłady Określenie położenia kolejnych symboli poziomu. Wstawienie symbolu poziomu. Analogicznie utworzyć przekrój B-B (oznaczony kolorem zielonym na rysunku powyżej) Widok 3D LKM przejść na zakładkę Model znajdującą się w dolnej części ekranu graficznego (Widok izometryczny SW) (Utwórz widok 3D) Zmiana wyglądu ekranu graficznego. Wybór aksonometrycznego widoku konstrukcji. Opcja umożliwia automatyczną generację trójwymiarowego widoku modelu konstrukcji. Utworzenie widoku 3D prezentowanego na zakładce Arkusz edycyjny. Powstały widok 3D (Widok 1) jest umieszczany w drzewku znajdującym się na zakładce Pozycje w oknie dialogowym Inspektor obiektów. Analogicznie utworzyć Widok 2 (Widok izometryczny NW) Robobat

27 RCAD Rysunki szalunkowe wersja Przykłady strona: Przygotowanie wydruku PKM w zakładkę Arkusz edycyjny znajdującą się w dolnej części ekranu graficznego Z szablonu A1 RoboBAT 048.dwt Otwórz OK w otwartym oknie dialogowym Wstaw arkusze LKM w zakładkę A1 RoboBAT W oknie dialogowym Inspektor obiektów, na zakładce Pozycje, LKM wybrać rysunek o nazwie: Rzut fundamentów 1 PKM Dodaj do aktualnego wydruku LKM w miejscu docelowym dla wydruku (patrz rysunek poniżej) Otwarcie menu kontekstowego. Wybór opcji z menu kontekstowego. Otwarcie okna dialogowego: Wybierz szablon z pliku Wybór szablonu z listy dostępnych szablonów (z katalogu RCAD 7.0 / Cfg), zamknięcie okna dialogowego Wybierz szablon z pliku. Zamknięcie okna dialogowego Wstaw arkusze. Na pasku u dołu ekranu pojawia się dodatkowa zakładka (A1 RoboBAT). Przejście do arkusza wydruku. Wybór rysunku o nazwie Rzut fundamentów 1. Otwarcie menu kontekstowego. Wybór tej opcji spowoduje pojawienie się w obrębie szablonu widoku o nazwie Rzut fundamentów 1. Umiejscowienie rysunku w obrębie szablonu A1 RoboBAT. Przenieść w sposób analogiczny pozostałe rysunki (porównaj rysunek poniżej). (Elementy Zestawienie podsumowujące) LKM w miejscu docelowym dla wydruku (patrz rysunek poniżej) LKM w tabele na ekranie graficznym PKM Modyfikuj Uruchomienie opcji powoduje wstawienie na rysunek zestawienia podsumowującego elementy. W linii komend pojawi się tekst: Zakres zestawienia <Wszystko>: UWAGA: Zestawienie może zostać dodane jedynie na utworzony szablon (wygenerowany rysunek); nie może zostać wstawione do modelu konstrukcji lub na arkuszu edycyjnym. Akceptacja zakresu zestawienia. W linii komend pojawi się tekst: Wprowadź punkt wstawienia tabeli: Umiejscowienie tabeli w obrębie szablonu A1 RoboBAT. Selekcja tabeli. Otwarcie menu kontekstowego. Wybór opcji z menu kontekstowego. Otwarcie okna dialogowego: Modyfikacja wybranej tabeli. Robobat

28 strona: 28 LKM na zakładkę: Składniki i układ tabeli LKM w Składniki (lewa strona okna dialogowego), a następnie wyłączyć Ratio (opcja jest wyłączona, gdy znika symbol ) LKM w Podsumowania, a następnie wyłączyć Po kondygnacjach i Po typach materiału RCAD Rysunki Szalunkowe wersja Przykłady Zmiana zakładki w oknie dialogowym. Modyfikacja zestawienia poprzez wybór składników tabeli. Modyfikacja zestawienia poprzez wybór składników tabeli. Modyfikacja tabeli (w prawej części okna dialogowego prezentowany jest zdefiniowany układ tabeli). OK Modyfikacja tabeli i zamknięcie okna dialogowego: Modyfikacja wybranej tabeli. Robobat

29 RCAD Rysunki szalunkowe wersja Przykłady strona: Integracja z RCAD Żelbet Generacja rysunków szalunkowych W oknie dialogowym Inspektor obiektów, na zakładce Pozycje, w drzewku zaznaczyć SC 0_4 (nazwa SC 0_4 zostanie podświetlona) PKM na nazwie SC 0_4 Eksport rys. szalunkowych do RCAD Żelbet W lewej części okna dialogowego Kreator rysunków szalunkowych LKM wskazać pozycję: Wybór elementu konstrukcji (ściany) o nazwie SC 0_4. Otwarcie menu kontekstowego. Opcja służy do automatycznego otwarcia programu RCAD Żelbet i stworzeniu w nim rysunku szalunkowego wybranego elementu (pozycji). Otwarcie okna dialogowego: Kreator rysunków szalunkowych. Wskazanie pozycji rysunkowej. W polu edycyjnym Nowy plik: wpisać nazwę pliku: (np. rys_szalunkowy) Dalej >> Podanie nazwy pliku, w którym wygenerowany zostanie rysunek szalunkowy. Zmiana wyglądu okna dialogowego Kreator rysunków szalunkowych i przyjęcie wartości domyślnych (układ, skala oraz rodzaj rysunków) Generuj Zamknięcie okna dialogowego Kreator rysunków szalunkowych i automatyczne utworzenie rysunku szalunkowego wybranego elementu konstrukcji w programie RCAD Żelbet. UWAGA: W programie RCAD Żelbet pojawia się dodatkowy pasek narzędzi Rysunki szalunkowe, dzięki któremu można modyfikować parametry graficzne rysunku szalunkowego oraz tworzyć przekroje w dowolnym, wskazanym przez użytkownika miejscu. LKM wskazać miejsce wstawienia rysunku W oknie dialogowym Inspektor obiektów, na zakładce Pozycje, w drzewku dwukrotnie kliknąć SC 0_4 Widok z przodu (nazwa SC 0_4 Widok z przodu zostanie podświetlona) LKM wskazać symbol przekroju 2 LKM kliknąć w środkowy uchwyt, ponownie LKM kliknąć w miejsce docelowe (patrz rysunek poniżej) określając głębokość przekroju Określenie położenia rysunku szalunkowego wybranego elementu konstrukcji. Prezentacja pozycji SC 0_4 Widok z przodu na ekranie graficznym przy użyciu możliwie jak największego powiększenia. Symbol przekroju zostanie podświetlony. Modyfikacja głębokości przekroju i automatyczna aktualizacja rysunku SC_ 04 Przekrój 2-2. Robobat

30 strona: 30 RCAD Rysunki Szalunkowe wersja Przykłady (Utwórz przekrój) LKM w ścianę na ekranie graficznym LKM w punkt 1, a następnie punkt 2 (patrz rysunek poniżej) LKM w punkt 3 Opcja umożliwia definicję przekroju w wskazanym przez użytkownika miejscu. W linii komend pojawia się tekst: Wybierz obiekty: Selekcja obiektów. Akceptacja wyboru obiektu. W linii komend pojawia się tekst: Wskaż pierwszy punkt przekroju. Określenie kolejnych punktów definiujących przekrój. W linii komend pojawia się tekst: Określ głębokość/kierunek przekroju: Określenie głębokości przekroju. W linii komend pojawia się tekst: Wskaż punkt wstawienia przekroju. LKM wskazać miejsce wstawienia przekroju Określenie położenia przekroju na rysunku. Robobat

31 RCAD Rysunki szalunkowe wersja Przykłady strona: 31 W podobny sposób można utworzyć rysunki szalunkowe dla dowolnej ilości odpowiednich elementów konstrukcyjnych LKM w Okno znajdujące się w menu głównym i wybór nazwy wyjściowego pliku w RCAD Rysunki szalunkowe Powrót do wyjściowego pliku programu RCAD Rysunki szalunkowe. UWAGA: Na zakładce Pozycje programu RCAD Rysunki szalunkowe pozycje są oznaczone ikoną, która oznacza, że dana pozycja posiada rysunek szalunkowy stworzony w programie RCAD Żelbet; dwukrotne naciśnięcie tej ikony powoduje automatyczne uruchomienie programu RCAD Żelbet i otwarcie rysunku szalunkowego danej pozycji Generacja zbrojenia dla elementów W oknie dialogowym Inspektor obiektów, na zakładce Pozycje, w drzewku zaznaczyć SF 1 (nazwa S 0_1 zostanie podświetlona) PKM na nazwie SF 1 Wybór elementu konstrukcji (stopy fundamentowej) o nazwie SF 1. Otwarcie menu kontekstowego. Automatyczne zbrojenie Opcja służy do automatycznego tworzenia rysunku zbrojenia dla wybranego elementu (pozycji). Otwarcie okna dialogowego: Kreator rysunków szalunkowych. Robobat

32 strona: 32 W lewej części okna dialogowego Kreator rysunków szalunkowych LKM wskazać: RCAD Rysunki Szalunkowe wersja Przykłady Wskazanie pozycji rysunkowej. W prawej części okna dialogowego Kreator rysunków szalunkowych LKM wskazać utworzony plik: Wskazanie pliku, w którym wygenerowany zostanie rysunek szalunkowy wraz ze zbrojeniem. Dalej >> Otwarcie okna dialogowego Stopa fundamentowa GEOMETRIA. Dalej > Wstaw Zmiana wyglądu okna dialogowego Stopa fundamentowa GEOMETRIA i przyjęcie parametrów domyślnych. Wstawienie rysunku szalunkowego wraz ze zbrojeniem. W linii komend pojawia się tekst: Numer pozycji zbrojenia. Akceptacja numeru pozycji zbrojenia. Uruchamiane zostanie makro programu RCAD Żelbet odpowiednie dla wybranego typu elementu konstrukcji. W linii komend pojawia się tekst: Określ drugi punkt : LKM wskazać miejsce wstawienia makra Określenie położenia makra programu RCAD Żelbet dla wybranego typu elementu konstrukcji (rysunek stopy fundamentowej wraz ze zbrojeniem) na rysunku. W podobny sposób można utworzyć rysunki szalunkowe dla innych elementów konstrukcyjnych UWAGA: Nie dla wszystkich elementów konstrukcji możliwe jest automatyczne stworzenie rysunków zbrojenia. Aby dla danego elementu mogło zostać wygenerowane zbrojenie, musi on spełniać odpowiednie warunki geometryczne, realizowane przez makra w programie RCAD Żelbet. Robobat
