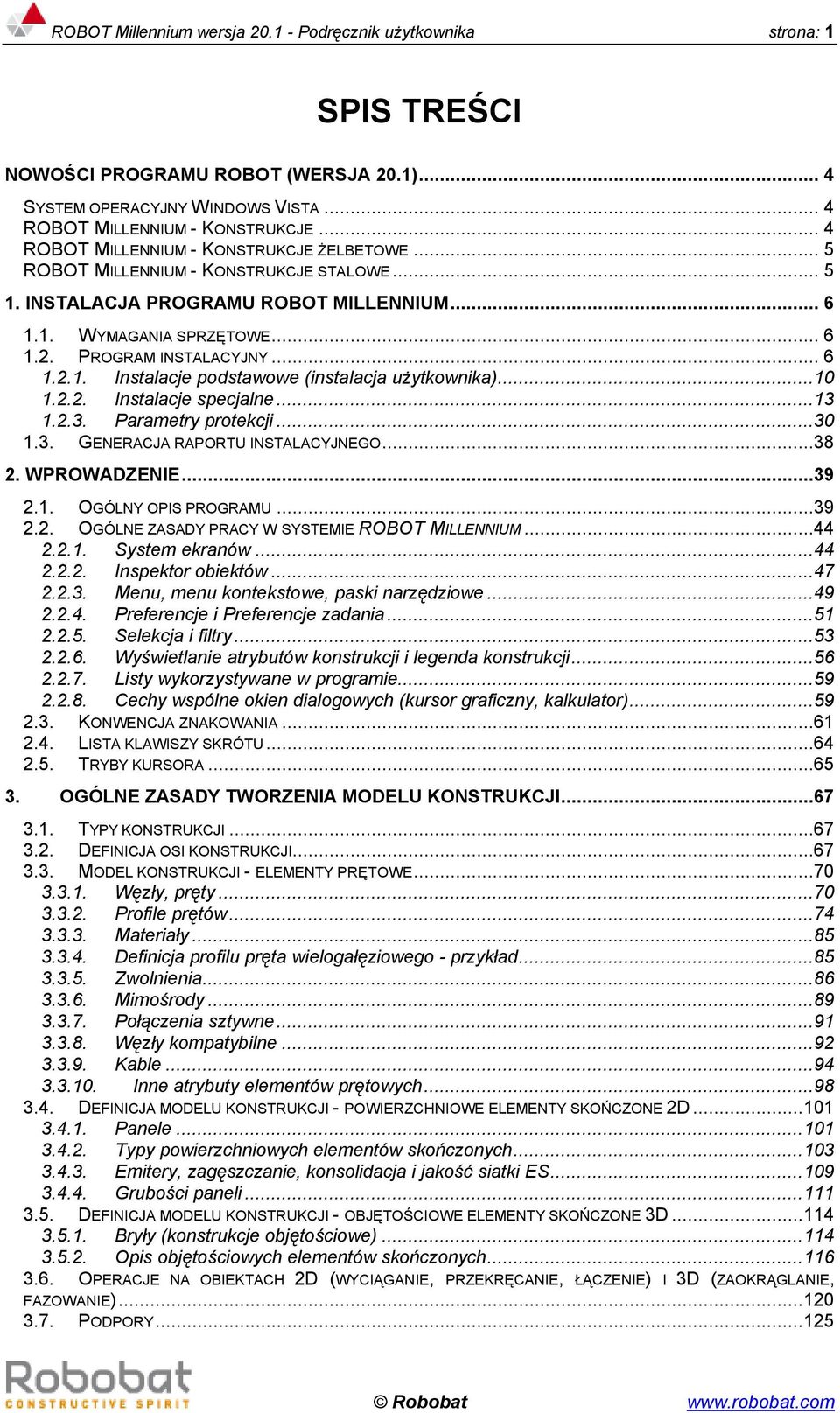

1 ROBOT Millennium wersja Podręcznik użytkownika strona: 1 SPIS TREŚCI NOWOŚCI PROGRAMU ROBOT (WERSJA 20.1)... 4 SYSTEM OPERACYJNY WINDOWS VISTA... 4 ROBOT MILLENNIUM - KONSTRUKCJE... 4 ROBOT MILLENNIUM - KONSTRUKCJE ŻELBETOWE... 5 ROBOT MILLENNIUM - KONSTRUKCJE STALOWE INSTALACJA PROGRAMU ROBOT MILLENNIUM WYMAGANIA SPRZĘTOWE PROGRAM INSTALACYJNY Instalacje podstawowe (instalacja użytkownika) Instalacje specjalne Parametry protekcji GENERACJA RAPORTU INSTALACYJNEGO WPROWADZENIE OGÓLNY OPIS PROGRAMU OGÓLNE ZASADY PRACY W SYSTEMIE ROBOT MILLENNIUM System ekranów Inspektor obiektów Menu, menu kontekstowe, paski narzędziowe Preferencje i Preferencje zadania Selekcja i filtry Wyświetlanie atrybutów konstrukcji i legenda konstrukcji Listy wykorzystywane w programie Cechy wspólne okien dialogowych (kursor graficzny, kalkulator) KONWENCJA ZNAKOWANIA LISTA KLAWISZY SKRÓTU TRYBY KURSORA OGÓLNE ZASADY TWORZENIA MODELU KONSTRUKCJI TYPY KONSTRUKCJI DEFINICJA OSI KONSTRUKCJI MODEL KONSTRUKCJI - ELEMENTY PRĘTOWE Węzły, pręty Profile prętów Materiały Definicja profilu pręta wielogałęziowego - przykład Zwolnienia Mimośrody Połączenia sztywne Węzły kompatybilne Kable Inne atrybuty elementów prętowych DEFINICJA MODELU KONSTRUKCJI - POWIERZCHNIOWE ELEMENTY SKOŃCZONE 2D Panele Typy powierzchniowych elementów skończonych Emitery, zagęszczanie, konsolidacja i jakość siatki ES Grubości paneli DEFINICJA MODELU KONSTRUKCJI - OBJĘTOŚCIOWE ELEMENTY SKOŃCZONE 3D Bryły (konstrukcje objętościowe) Opis objętościowych elementów skończonych OPERACJE NA OBIEKTACH 2D (WYCIĄGANIE, PRZEKRĘCANIE, ŁĄCZENIE) I 3D (ZAOKRĄGLANIE, FAZOWANIE) PODPORY Robobat

2 strona: 2 ROBOT Millennium wersja Podręcznik użytkownika Definicja podpory obróconej o kąt Definicja podpór sprężystych (grunty uwarstwione) OBCIĄŻENIA Kombinacje obciążeń Kombinacje normowe Obciążenia ruchome OBCIĄŻENIA KLIMATYCZNE Obciążenia klimatyczne 3D Obciążenia wiatrem na słupach, masztach Obciążenia klimatyczne na obiektach 3D Obciążenia wiatrem dla konstrukcji o podstawie wielokąta (graniastosłup) Zestawienie obciążeń (obciążenia pobierane z bazy danych) Automatyczne definiowanie obciążeń pochodzących od parcia gruntu NUMERACJA (WĘZŁY, PRĘTY, OBIEKTY) OPERACJE EDYCYJNE KONSTRUKCJE TYPOWE KONSTRUKCJE FAZOWE ANALIZA KONSTRUKCJI URUCHOMIENIE OBLICZEŃ KONSTRUKCJI DOSTĘPNE TYPY ANALIZY Tabela wyników analizy dynamicznej DEFINICJA NOWEGO PRZYPADKU LUB ZMIANA TYPU ANALIZY Przykład definicji przypadku analizy modalnej konstrukcji (drgania własne konstrukcji) Przykład definicji przypadku analizy sejsmicznej i spektralnej RESTART OBLICZEŃ WIZUALIZACJA PROCESU OBLICZENIOWEGO ANALIZA WYNIKÓW WYKRESY TABELE MAPY NA PRĘTACH MAPY (PANELE) PRZECIĘCIA PANELI MAPY NA BRYŁACH PRZECIĘCIA PRZEZ BRYŁY ANALIZA NAPRĘŻEŃ ANALIZA NAPRĘŻEŃ KONSTRUKCJI ANALIZA GLOBALNA ANALIZA SZCZEGÓŁOWA LINIE WPŁYWU WYNIKI ZREDUKOWANE DLA PANELI WYKRESY I TABELE DLA ANALIZY CZASOWEJ / ANALIZ ZAAWANSOWANYCH WYMIAROWANIE KONSTRUKCJI WYMIAROWANIE STALI / ALUMINIUM Analiza szczegółowa (polska norma stalowa PN 90) Analiza szczegółowa (norma Eurocode3) Analiza szczegółowa (francuska norma CM66) Weryfikacja prętów wielogałęziowych (polska norma stalowa lub Eurocode 3) Weryfikacja prętów wielogałęziowych (francuska norma stalowa CM66) WYMIAROWANIE ELEMENTÓW KONSTRUKCJI ŻELBETOWYCH Wymiarowanie belek Definicja belek żelbetowych - tryb interaktywny Wymiarowanie słupów Przykład generacji zbrojenia słupa i rysunków zbrojenia (z możliwością wczytania rysunku do programu RCAD Żelbet) Wymiarowanie fundamentów Wymiarowanie ław fundamentowych Robobat

3 ROBOT Millennium wersja Podręcznik użytkownika strona: Wymiarowanie belek-ścian Rysunki wykonawcze WYMIAROWANIE PRĘTÓW ŻELBETOWYCH WYMIAROWANIE POŁĄCZEŃ Wymiarowanie połączeń - szczegóły dla polskiej normy PN-90/B WYMIAROWANIE DREWNA ZBROJENIE PŁYT I POWŁOK BAZY PROFILI PRĘTÓW WYDRUKI NOTKI OBLICZENIOWE KOMPOZYCJA WYDRUKU Zakładka Standard Zakładka Zrzuty ekranu Zakładka Szablony Zakładka Wydruk uproszczony UKŁAD STRONY ZAŁĄCZNIKI ZAŁĄCZNIK 1 - ELEMENTY PRĘTOWE (NIELINIOWA ANALIZA W PROGRAMIE ROBOT) ZAŁĄCZNIK 2 - PRZYKŁADY GENERACJI SIATKI POWIERZCHNIOWYCH ELEMENTÓW SKOŃCZONYCH (PŁYTY I POWŁOKI) ZAŁĄCZNIK 3 - PROJEKTOWANIE PROFILI PRĘTÓW LITYCH/CIENKOŚCIENNYCH Robobat

4 strona: 4 ROBOT Millennium wersja Podręcznik użytkownika NOWOŚCI PROGRAMU ROBOT (WERSJA 20.1) System operacyjny Windows Vista - Umożliwienie instalacji oraz działania pod systemem Windows Vista (nie dotyczy serwera w instalacji sieciowej programu) ROBOT Millennium - Konstrukcje MODELOWANIE KONSTRUKCJI Interfejs: - Widok zmiana mechanizmu podświetlania obiektów: - usunięcie błędów trybu OpenGL - pełniejsze wykorzystanie możliwości sprzętowych (karty graficznej) Ergonomia: - zmiana systemu uaktualniania domyślnych preferencji przy wczytywaniu zadania - umożliwienie zapisu domyślnego zestawu wyświetlanych atrybutów konstrukcji (display) - umożliwienie wyłączenia synchronizacji selekcji pomiędzy tabelami i widokami (opcja Parametry pracy w preferencjach zadania - domyślnie nieaktywna) OBLICZENIA Sejsmika: - uwzględnienie wymagań norm francuskich (klasy posadowienia) - nowa norma sejsmiczna IBC 2006 Obciążenia klimatyczne: - uwzględnienie wymagań polskiej normy PN-80/B-02010/Az1:2006 (obciążenie śniegiem) REZULTATY Tabele: - prezentacja reakcji podpór liniowych w tabeli Zapis: - zapis fragmentu konstrukcji (pod-konstrukcji) razem z definicją osi konstrukcji i wynikami zbrojenia płyt INNE Integracja: - dalszy rozwój połączenia ROBOT-REVIT; (migracja do Revit Structure 5) Robobat

5 ROBOT Millennium wersja Podręcznik użytkownika strona: 5 ROBOT Millennium - Konstrukcje żelbetowe MODUŁBELKI - 2 tabele prezentacji dla zbrojenia belek i otworów - okno dialogowe nowego pręta w belkach (dodaj/wstaw) - weryfikacja krzyżulców betonowych przy ścinaniu "Bielles" MODUŁ PŁYTY - modyfikacja definicji ręcznych stref zbrojenia w płytach MODUŁ ŚCIANY - nowa metoda obliczeń i zmiany w funkcjonowaniu ROBOT Millennium - Konstrukcje stalowe WYMIAROWANIE PRĘTÓW STALOWYCH Ogólne: - konwersja parametrów między normami - długość wyboczeniowa - możliwość definiowania pręta dochodzącego w postaci listy prętów - możliwość użycia rodzin profili złożonych w normie SNIP WYMIAROWANIE POŁĄCZEŃ STALOWYCH - EC3 - weryfikacja połączenia rurowego wg EC3: CM66 - modyfikacja połączenia stopa fundamentowa - Ogólne- aktualizowanie połączeń po zmianie konstrukcji (połączenia nieaktualne) - Integracja- integracja połączenia belka-słup z programem RCAD Stal Robobat

6 strona: 6 ROBOT Millennium wersja Podręcznik użytkownika 1. INSTALACJA PROGRAMU ROBOT MILLENNIUM 1.1. Wymagania sprzętowe Aby efektywnie pracować w programie ROBOT Millennium, należy posiadać: HARDWARE / SOFTWARE WYMAGANIA UWAGI komputer system operacyjny procesor IBM PC (lub kompatybilny) Windows 2000 (+ SP 4) / XP Pro (+SP 2) / XP 64 bit / Vista Pentium III (lub wyższy) RAM 512 MB pamięci RAM dla zaawansowanych użytkowników zaleca się 1 GB RAM HDD około 500 MB wolnego miejsca na dysku po instalacji dla zaawansowanych użytkowników zaleca się 5 GB wolnego miejsca na dysku po instalacji Grafika - rozdzielczość 1024x768 zalecana: 1280x1024 CD lub DVD potrzebne jedynie podczas instalacji programu. ROBOT Millennium jest dostarczany z kluczem protekcyjnym, który jest niezbędny do poprawnego używania programu. Należy pamiętać, że klucz powinien być włożony do portu przed każdym rozpoczęciem pracy w programie oraz iż powinien tam pozostać podczas trwania pracy w programie. Aby poprawnie drukowane były notki obliczeniowe z programu ROBOT Millennium, konieczne jest posiadanie zainstalowanego w systemie edytora tekstu umożliwiającego odczyt plików w formacie *.rft (Rich Text Format). Do takich edytorów należy na przykład MS Word w wersji 6.0 (lub wyższej) oraz WordPad, który jest standardowo instalowany razem z systemem Windows Program instalacyjny Po pierwsze należy włożyć płytę kompaktową z instalacją programu ROBOT Millennium do odpowiedniego czytnika. UWAGA: Klucz protekcyjny NIE może być włożony do portu komputera. Po włożeniu płyty CD do napędu automatycznie uruchamiana jest prezentacja multimedialna w języku zgodnym z ustawieniami regionalnymi systemu operacyjnego Windows (jeżeli taka prezentacja na CD nie istnieje, to uruchamiana jest prezentacja domyślna). Robobat

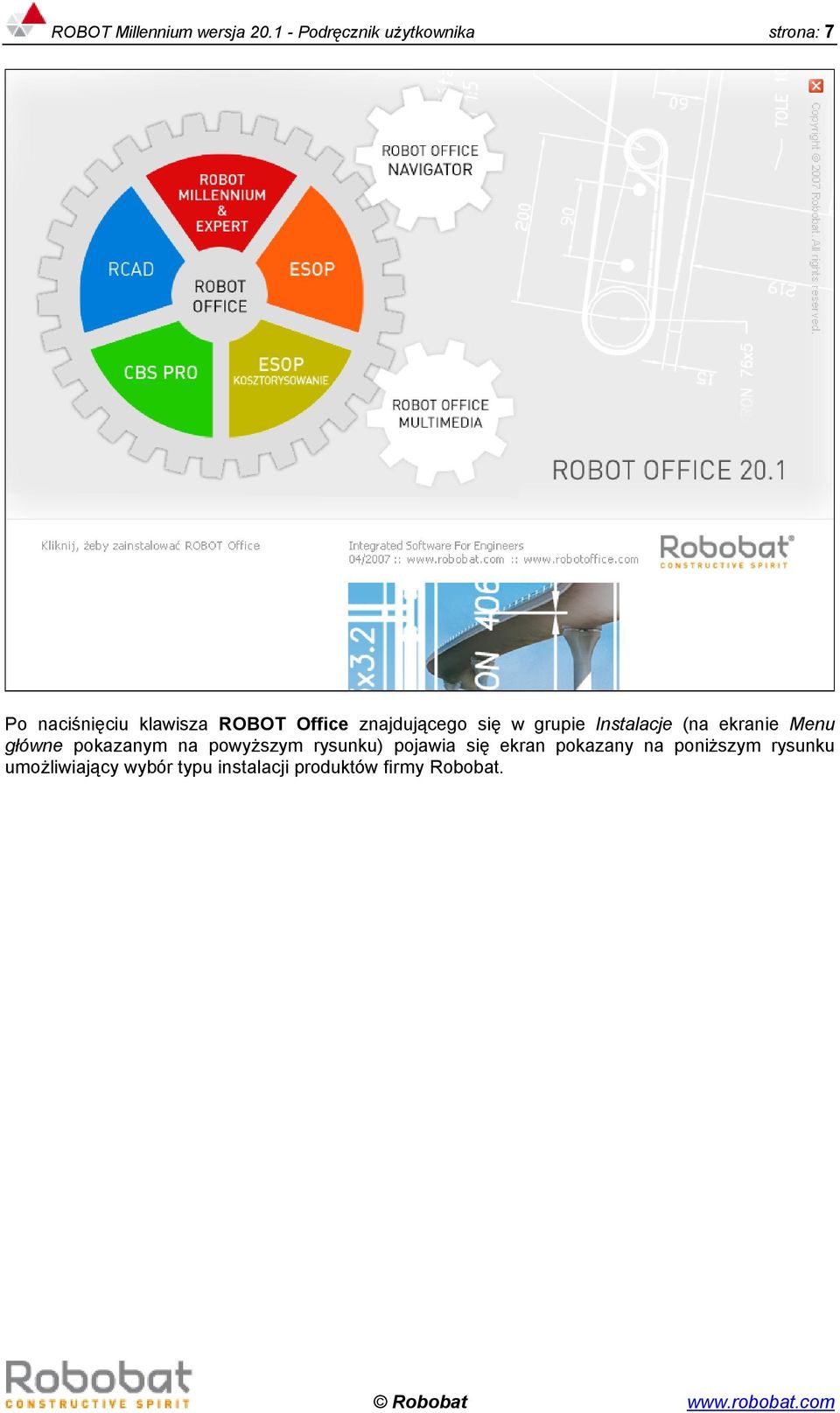

7 ROBOT Millennium wersja Podręcznik użytkownika strona: 7 Po naciśnięciu klawisza ROBOT Office znajdującego się w grupie Instalacje (na ekranie Menu główne pokazanym na powyższym rysunku) pojawia się ekran pokazany na poniższym rysunku umożliwiający wybór typu instalacji produktów firmy Robobat. Robobat

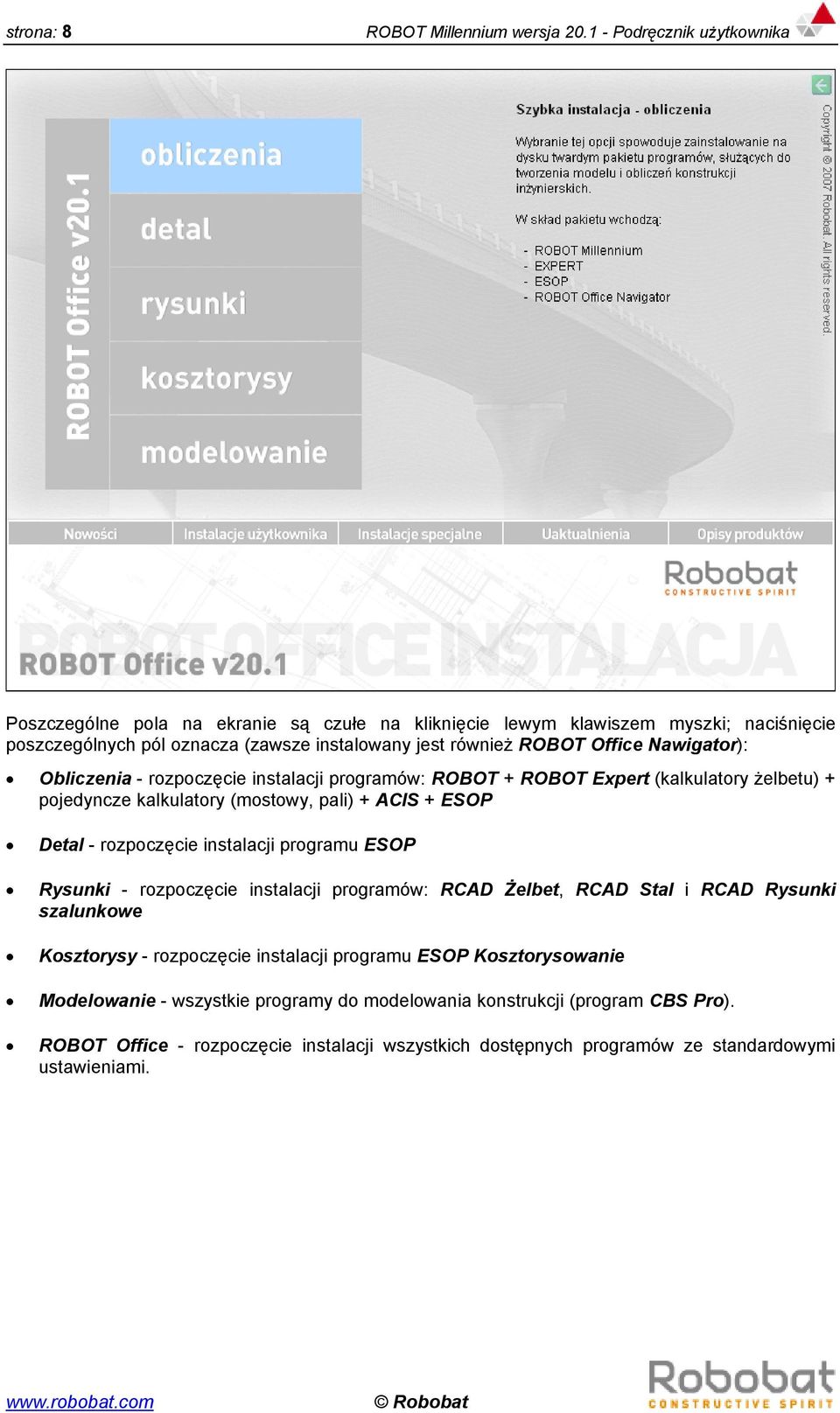

8 strona: 8 ROBOT Millennium wersja Podręcznik użytkownika Poszczególne pola na ekranie są czułe na kliknięcie lewym klawiszem myszki; naciśnięcie poszczególnych pól oznacza (zawsze instalowany jest również ROBOT Office Nawigator): Obliczenia - rozpoczęcie instalacji programów: ROBOT + ROBOT Expert (kalkulatory żelbetu) + pojedyncze kalkulatory (mostowy, pali) + ACIS + ESOP Detal - rozpoczęcie instalacji programu ESOP Rysunki - rozpoczęcie instalacji programów: RCAD Żelbet, RCAD Stal i RCAD Rysunki szalunkowe Kosztorysy - rozpoczęcie instalacji programu ESOP Kosztorysowanie Modelowanie - wszystkie programy do modelowania konstrukcji (program CBS Pro). ROBOT Office - rozpoczęcie instalacji wszystkich dostępnych programów ze standardowymi ustawieniami. Robobat

9 ROBOT Millennium wersja Podręcznik użytkownika strona: 9 W dolnej części ekranu znajdują się następujące klawisze: Instalacje użytkownika - naciśnięcie tego klawisza powoduje wybranie trybu instalacji umożliwiającego zainstalowanie dowolnego programu(ów) znajdujących się na płycie; następuje przejście do ekranu instalacyjnego, gdzie użytkownik będzie mógł ręcznie uruchomić wybrane instalacje Instalacje specjalne - naciśnięcie tego klawisza powoduje wybór trybu instalacji specjalnych: instalacja wersji sieciowej, instalacja protekcji sieciowej, instalacja monitora sieciowego; następuje przejście do ekranu instalacyjnego, gdzie użytkownik będzie mógł ręcznie uruchomić wybrane instalacje Uaktualnienia - naciśnięcie tego klawisza powoduje wybór trybu pozwalającego na przeszukanie Internetu w celu znalezienia nowszych wersji już zainstalowanego programu (lub np. Maintenance Pack do wybranego programu). Po wybraniu zestawu instalacji uruchamiany jest Koordynator Instalacji, który umożliwia instalację wielu produktów. Na początku wybrany musi zostać język instalacji. Następnie na ekranie pojawiają się okna dialogowe, które uruchamiane są podczas zwykłej instalacji pojedynczego produktu (lokalizacja programu na dysku, autoryzacja itp.); podczas tych operacji szacowane jest miejsce na dysku. Wszystkie produkty będą zainstalowane w podkatalogach w podanej lokalizacji na dysku. Instalacja wspólna wszystkich produktów powoduje zainstalowanie następujących programów: ROBOT: wszystkie niezbędne elementy programu w 1 języku RCAD: Stal, Żelbet i Rysunki szalunkowe ESOP: wszystkie niezbędne elementy programu w 1 języku ROBOT Expert: wszystkie niezbędne elementy programu w 1 języku. Dodatkowo zainstalowany zostanie dodatkowy katalog na dysku ROBOT Office Common zawierający wspólne dane dla wszystkich programów (np. bazy profili, materiałów, prętów i siatek zbrojeniowych, regulaminy normowe itp.). Modyfikacja elementu w dowolnej bazie katalogu ROBOT Office Common (lub dodanie nowych elementów do bazy) będzie widoczna we wszystkich zainstalowanych programach. UWAGA: W trakcie instalacji istnieje możliwość (jeżeli zachodzi taka potrzeba) powrotu do poprzednio przedstawianego na ekranie okna dialogowego w celu dokonania poprawek w treści informacji wpisanych przez użytkownika. Robobat

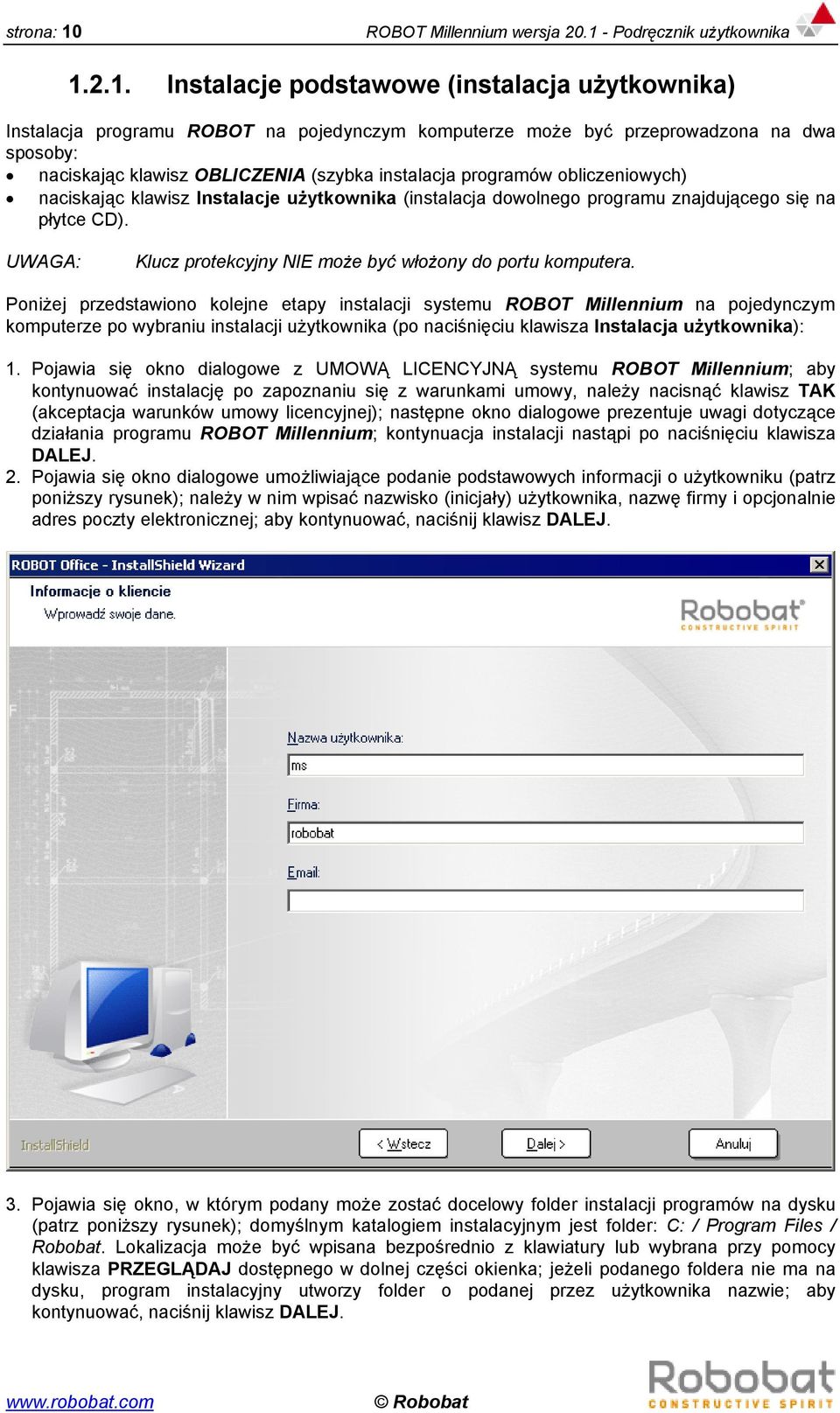

10 strona: 10 ROBOT Millennium wersja Podręcznik użytkownika Instalacje podstawowe (instalacja użytkownika) Instalacja programu ROBOT na pojedynczym komputerze może być przeprowadzona na dwa sposoby: naciskając klawisz OBLICZENIA (szybka instalacja programów obliczeniowych) naciskając klawisz Instalacje użytkownika (instalacja dowolnego programu znajdującego się na płytce CD). UWAGA: Klucz protekcyjny NIE może być włożony do portu komputera. Poniżej przedstawiono kolejne etapy instalacji systemu ROBOT Millennium na pojedynczym komputerze po wybraniu instalacji użytkownika (po naciśnięciu klawisza Instalacja użytkownika): 1. Pojawia się okno dialogowe z UMOWĄ LICENCYJNĄ systemu ROBOT Millennium; aby kontynuować instalację po zapoznaniu się z warunkami umowy, należy nacisnąć klawisz TAK (akceptacja warunków umowy licencyjnej); następne okno dialogowe prezentuje uwagi dotyczące działania programu ROBOT Millennium; kontynuacja instalacji nastąpi po naciśnięciu klawisza DALEJ. 2. Pojawia się okno dialogowe umożliwiające podanie podstawowych informacji o użytkowniku (patrz poniższy rysunek); należy w nim wpisać nazwisko (inicjały) użytkownika, nazwę firmy i opcjonalnie adres poczty elektronicznej; aby kontynuować, naciśnij klawisz DALEJ. 3. Pojawia się okno, w którym podany może zostać docelowy folder instalacji programów na dysku (patrz poniższy rysunek); domyślnym katalogiem instalacyjnym jest folder: C: / Program Files / Robobat. Lokalizacja może być wpisana bezpośrednio z klawiatury lub wybrana przy pomocy klawisza PRZEGLĄDAJ dostępnego w dolnej części okienka; jeżeli podanego foldera nie ma na dysku, program instalacyjny utworzy folder o podanej przez użytkownika nazwie; aby kontynuować, naciśnij klawisz DALEJ. Robobat

11 ROBOT Millennium wersja Podręcznik użytkownika strona: 11 UWAGA: Nie zaleca się instalacji programu ROBOT na dysku podłączonym (substowanym). W takiej sytuacji po wykonaniu restartu systemu Windows serwis programu ROBOT nie zostanie zarejestrowany; aby był on dostępny, trzeba go będzie zainstalować wykorzystując odpowiednią ikonę znajdującą się w folderze programu ROBOT. 4. Pojawia się okno umożliwiające wybór sterowników (sterowniki protekcji: HASP i SPS oraz mechanizm służący do automatycznego uaktualniania programu: Update Service), a następnie okno pozwalające na wybór produktów firmy Robobat, które mają być zainstalowane na dysku 5. Pojawia się okno dialogowe, w którym wybrana może zostać domyślna nazwa grupy (ROBOT Office); nazwa może zostać zmieniona; aby kontynuować, naciśnij klawisz DALEJ Robobat

12 strona: 12 ROBOT Millennium wersja Podręcznik użytkownika 6. Pojawia się okno dialogowe potwierdzające dotychczas wprowadzone informacje (lokalizacja programu, nazwa, informacje o użytkowniku); aby kontynuować, naciśnij klawisz DALEJ 7. Program rozpoczyna instalację programu ROBOT Millennium (kopiowanie plików), na ekranie pojawia się okno przedstawiające stan zaawansowania instalacji; w trakcie instalacji pojawiać się będą krótkie informacje dotyczące instalowanych programów 8. Po zakończeniu instalacji, na ekranie pojawia się okno grupy zawierające ikony: systemu ROBOT Millennium i programów pomocniczych 9. Program ROBOT Millennium może zostać odinstalowany poprzez wybranie opcji Dodaj / Usuń programy znajdującej się w panelu sterowania. Wybranie tej opcji umożliwia również modyfikację zainstalowanej wcześniej wersji programu ROBOT (dodanie lub usunięcie komponentów) oraz reinstalację wersji na podstawie aktualnie wybranych opcji (instalacja ratunkowa). Program ROBOT Millennium został zainstalowany na dysku. Aby można go było uruchomić, konieczne jest ponowne uruchomienie systemu WINDOWS NT/2000/XP. Na ekranie pojawia się zatem ostrzeżenie informujące, że przed uruchomieniem programu należy zrestartować komputer; dodatkowo w oknie dialogowym dokonany może zostać wybór jednej z poniższych opcji (ale tylko wtedy, gdy program jest instalowany po skopiowaniu wersji instalacyjnej z Internetu lub bezpośrednio z płytki instalacyjnej po wybraniu jedynie instalacji programu ROBOT): czy połączyć się z Internetem i sprawdzić, czy istnieją już na stronie producenta oprogramowania uaktualnienia instalowanej wersji czy zakończyć instalację bez sprawdzenia, czy istnieje aktualizacja instalowanego programu. Po zainstalowaniu programu w menu programu ROBOT znajduje się opcja Pomoc / Dostępne aktualizacje programu, której uruchomienie spowoduje otwarcie strony internetowej producenta lub dystrybutora oprogramowania; z takiej strony będzie można pobrać uaktualnienia programu (Maintenance Pack, informacje o nowej wersji itp.). Ta opcja będzie dostępna tylko wtedy, gdy został zainstalowany mechanizm służący do automatycznego uaktualniania programu: Update Service. Uruchomienie programu ROBOT Millennium jest możliwe poprzez: dwukrotne kliknięcie w ikonę systemu znajdującą się na pulpicie systemu Windows (o ile podczas instalacji użytkownik wybrał opcję tworzenia ikony) wybranie komendy ROBOT Millennium w utworzonej grupie ROBOT Structural Office. Robobat

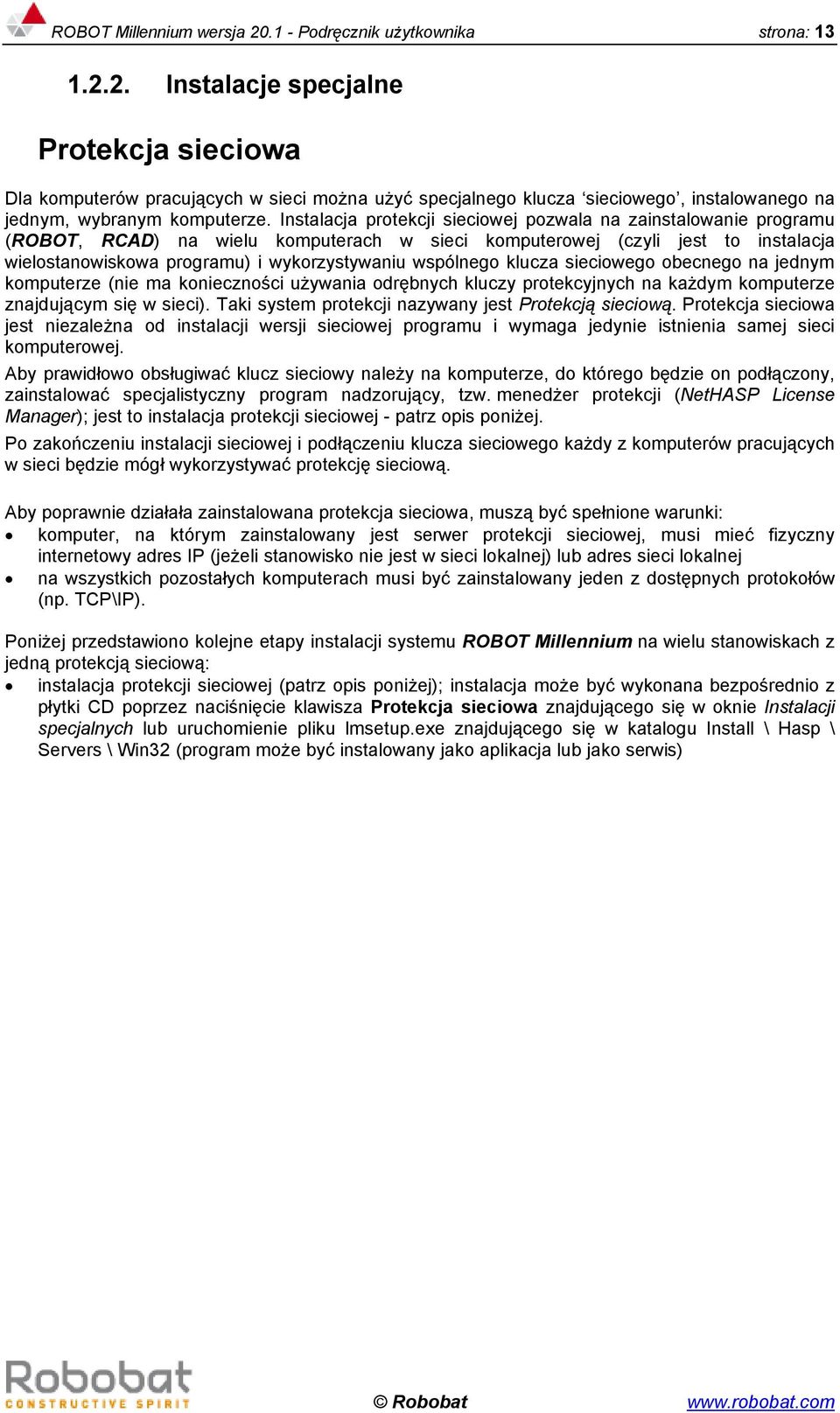

13 ROBOT Millennium wersja Podręcznik użytkownika strona: Instalacje specjalne Protekcja sieciowa Dla komputerów pracujących w sieci można użyć specjalnego klucza sieciowego, instalowanego na jednym, wybranym komputerze. Instalacja protekcji sieciowej pozwala na zainstalowanie programu (ROBOT, RCAD) na wielu komputerach w sieci komputerowej (czyli jest to instalacja wielostanowiskowa programu) i wykorzystywaniu wspólnego klucza sieciowego obecnego na jednym komputerze (nie ma konieczności używania odrębnych kluczy protekcyjnych na każdym komputerze znajdującym się w sieci). Taki system protekcji nazywany jest Protekcją sieciową. Protekcja sieciowa jest niezależna od instalacji wersji sieciowej programu i wymaga jedynie istnienia samej sieci komputerowej. Aby prawidłowo obsługiwać klucz sieciowy należy na komputerze, do którego będzie on podłączony, zainstalować specjalistyczny program nadzorujący, tzw. menedżer protekcji (NetHASP License Manager); jest to instalacja protekcji sieciowej - patrz opis poniżej. Po zakończeniu instalacji sieciowej i podłączeniu klucza sieciowego każdy z komputerów pracujących w sieci będzie mógł wykorzystywać protekcję sieciową. Aby poprawnie działała zainstalowana protekcja sieciowa, muszą być spełnione warunki: komputer, na którym zainstalowany jest serwer protekcji sieciowej, musi mieć fizyczny internetowy adres IP (jeżeli stanowisko nie jest w sieci lokalnej) lub adres sieci lokalnej na wszystkich pozostałych komputerach musi być zainstalowany jeden z dostępnych protokołów (np. TCP\IP). Poniżej przedstawiono kolejne etapy instalacji systemu ROBOT Millennium na wielu stanowiskach z jedną protekcją sieciową: instalacja protekcji sieciowej (patrz opis poniżej); instalacja może być wykonana bezpośrednio z płytki CD poprzez naciśnięcie klawisza Protekcja sieciowa znajdującego się w oknie Instalacji specjalnych lub uruchomienie pliku lmsetup.exe znajdującego się w katalogu Install \ Hasp \ Servers \ Win32 (program może być instalowany jako aplikacja lub jako serwis) Robobat

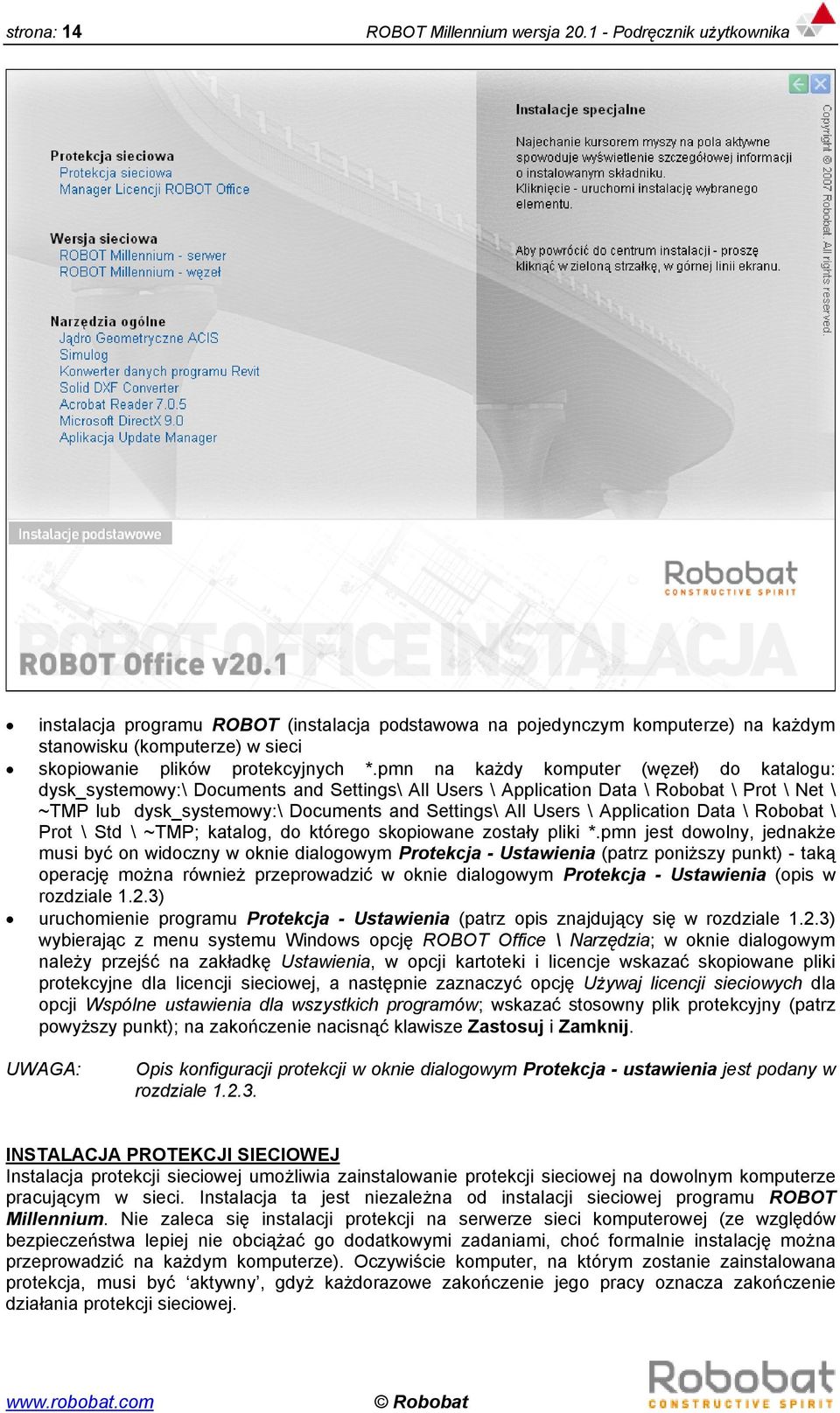

14 strona: 14 ROBOT Millennium wersja Podręcznik użytkownika instalacja programu ROBOT (instalacja podstawowa na pojedynczym komputerze) na każdym stanowisku (komputerze) w sieci skopiowanie plików protekcyjnych *.pmn na każdy komputer (węzeł) do katalogu: dysk_systemowy:\ Documents and Settings\ All Users \ Application Data \ Robobat \ Prot \ Net \ ~TMP lub dysk_systemowy:\ Documents and Settings\ All Users \ Application Data \ Robobat \ Prot \ Std \ ~TMP; katalog, do którego skopiowane zostały pliki *.pmn jest dowolny, jednakże musi być on widoczny w oknie dialogowym Protekcja - Ustawienia (patrz poniższy punkt) - taką operację można również przeprowadzić w oknie dialogowym Protekcja - Ustawienia (opis w rozdziale 1.2.3) uruchomienie programu Protekcja - Ustawienia (patrz opis znajdujący się w rozdziale 1.2.3) wybierając z menu systemu Windows opcję ROBOT Office \ Narzędzia; w oknie dialogowym należy przejść na zakładkę Ustawienia, w opcji kartoteki i licencje wskazać skopiowane pliki protekcyjne dla licencji sieciowej, a następnie zaznaczyć opcję Używaj licencji sieciowych dla opcji Wspólne ustawienia dla wszystkich programów; wskazać stosowny plik protekcyjny (patrz powyższy punkt); na zakończenie nacisnąć klawisze Zastosuj i Zamknij. UWAGA: Opis konfiguracji protekcji w oknie dialogowym Protekcja - ustawienia jest podany w rozdziale INSTALACJA PROTEKCJI SIECIOWEJ Instalacja protekcji sieciowej umożliwia zainstalowanie protekcji sieciowej na dowolnym komputerze pracującym w sieci. Instalacja ta jest niezależna od instalacji sieciowej programu ROBOT Millennium. Nie zaleca się instalacji protekcji na serwerze sieci komputerowej (ze względów bezpieczeństwa lepiej nie obciążać go dodatkowymi zadaniami, choć formalnie instalację można przeprowadzić na każdym komputerze). Oczywiście komputer, na którym zostanie zainstalowana protekcja, musi być aktywny, gdyż każdorazowe zakończenie jego pracy oznacza zakończenie działania protekcji sieciowej. Robobat

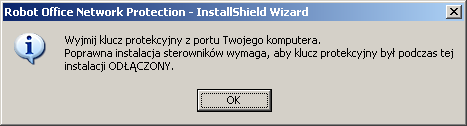

15 ROBOT Millennium wersja Podręcznik użytkownika strona: 15 Instalacja protekcji sieciowej jest dostępna na ekranie Instalacji specjalnych pakietu ROBOT Office. Zgodnie z informacją wyświetlaną w trakcie instalacji menedżer protekcji może być instalowany albo jako serwis, albo jako aplikacja (patrz poniższy opis). Rozpoczęcie instalacji protekcji sieciowej następuje po naciśnięciu klawisza Instalacje specjalne w menu ekranu Instalacja (porównaj rozdział 1.2), a następnie naciśnięciu klawisza Protekcja sieciowa. Po rozpoczęciu instalacji protekcji sieciowej na ekranie pojawia się okno, w którym należy wybrać język instalacji. Instalacja protekcji sieciowej umożliwia założenie protekcji dla całej sieci za pomocą jednego klucza. UWAGA: Klucz protekcyjny NIE może być włożony do portu komputera; informuje o tym komunikat pokazany na poniższym rysunku. Na ekranie pojawia się okno pokazane na rysunku poniżej, w którym wybrany może zostać typ instalacji menedżera protekcji. Robobat

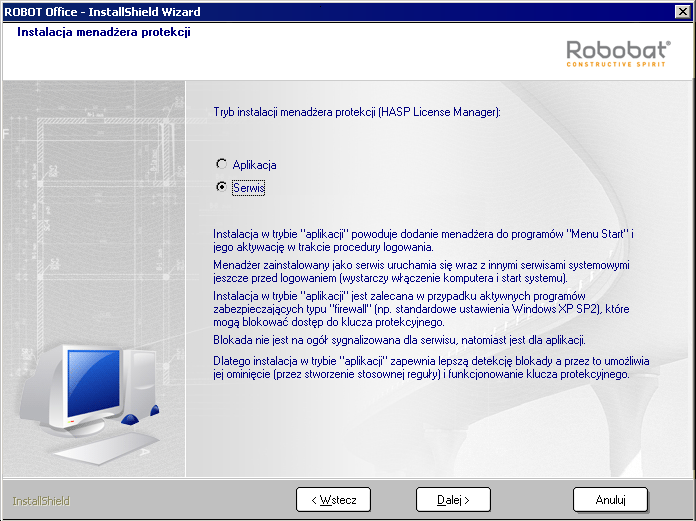

16 strona: 16 ROBOT Millennium wersja Podręcznik użytkownika Istnieją dwie możliwości: - tryb instalacji aplikacja - tryb instalacji serwis. W trybie aplikacji menedżer jest dodawany do programów uruchamiających się po włączeniu komputera (znajduje się w programach menu Start ); ten typ instalacji jest zalecany, gdy na komputerze znajdują się programy zabezpieczające typu firewall, które mogą blokować dostęp do posiadanego klucza protekcyjnego, a co za tym idzie, uniemożliwić działanie protekcji. Jeżeli wybrany został tryb serwis, to blokada klucza protekcyjnego nie będzie sygnalizowana. Na zakończenie instalacji pojawia się komunikat o włożeniu klucza sieciowego i możliwości konfiguracji parametrów protekcji. Opis okna dialogowego Protekcja - Ustawienia znajduje się w rozdziale Po zakończeniu instalacji protekcji sieciowej na komputerze, na którym jest włożony do portu komputera klucz sieciowy, w prawym dolnym rogu ekranu komputera znajdować się będą dwie dodatkowe ikony: ikona związana z typem instalacji menedżera protekcji (HASP License Manager) - uruchamiana jako aplikacja lub serwis w zależności od wyboru dokonanego podczas instalacji protekcji sieciowej ikona związana z usługą nhext zarządzającą możliwością wypożyczenia licencji z klucza sieciowego (patrz opis Parametrów protekcji - rozdział 1.2.3). Naciśnięcie ikony i wybranie Ustawień powoduje otwarcie okna dialogowego, w którym określone mogą zostać następujące parametry: - numer portu - hasło (jeśli jest konieczne). UWAGA: Domyślnie nie jest zdefiniowane żadne hasło. Jeśli menedżer licencji i klucz sieciowy są instalowane na komputerze, który jest dostępny nie tylko dla administratora, to zaleca się zdefiniowanie hasła dostępu. Robobat

17 ROBOT Millennium wersja Podręcznik użytkownika strona: 17 Wersja sieciowa programu ROBOT Millennium UWAGA: Instalacja sieciowa programu ROBOT Millennium powinna być przeprowadzona przez Administratora Sieci lub przynajmniej w jego obecności. Dla komputerów pracujących w sieci można użyć również instalacji wersji sieciowej programu ROBOT. Pozwala ona na zainstalowanie programu ROBOT w trybie serwer-węzeł ; oznacza to, że na jednym komputerze w sieci tworzony jest serwer programu ROBOT, na którym są zainstalowane i przechowywane pliki wspólne dla innych użytkowników w sieci, natomiast na komputerach użytkowników (czyli węzłach wersji sieciowej) instalowane są jedynie niezbędne pliki wykorzystywane do używania programu ROBOT na danym komputerze. Instalacja wersji sieciowej programu ROBOT składa się z trzech części: instalacja ROBOT - serwer instalacja ROBOT - węzeł instalacja monitora sieciowego (narzędzie do nadzoru pracy sieciowej programu ROBOT). W początkowej fazie (zarówno dla instalacji serwera jak i węzłów sieci) instalacja przebiega w identyczny sposób jak instalacja na pojedynczym komputerze (patrz rozdział 1.2.1). Serwer programu ROBOT Millennium musi być zainstalowany na dysku widocznym dla innych użytkowników. Główny katalog wersji serwerowej programu ROBOT Millennium (ROBOT Office - serwer) oraz katalog ROBOT Office Common muszą być dostępne dla użytkowników do odczytu, a katalog ROBOT Office Users do odczytu i zapisu. Instalację serwera programu ROBOT Millennium powinien przeprowadzić administrator systemu ROBOT (osoba instalująca serwer programu ROBOT Millennium otrzymuje takie uprawnienia). Po zainstalowaniu serwera użytkownicy mogą instalować u siebie wersje węzłowe. Podczas instalacji węzła należy podać sieciowy adres serwera programu ROBOT Millennium. Serwer programu ROBOT Millennium instalowany może być na komputerze, na którym będą robione kopie zapasowe (backupy); może to być serwer NT, bo instalacja serwera programu ROBOT Millennium nie instaluje żadnych sterowników (drivers), ale dla bezpieczeństwa sieci powinien być to inny serwer, zwłaszcza dla dużych sieci. INSTALACJA SERWERA WERSJI SIECIOWEJ PROGRAMU ROBOT Millennium UWAGA: Instalacji serwera wersji sieciowej towarzyszy instalacja katalogu ROBOT Office Common. Po rozpoczęciu instalacji serwera wersji sieciowej na ekranie pojawia się okno, w którym należy wskazać folder, w którym zainstalowana będzie ta wersja. Robobat

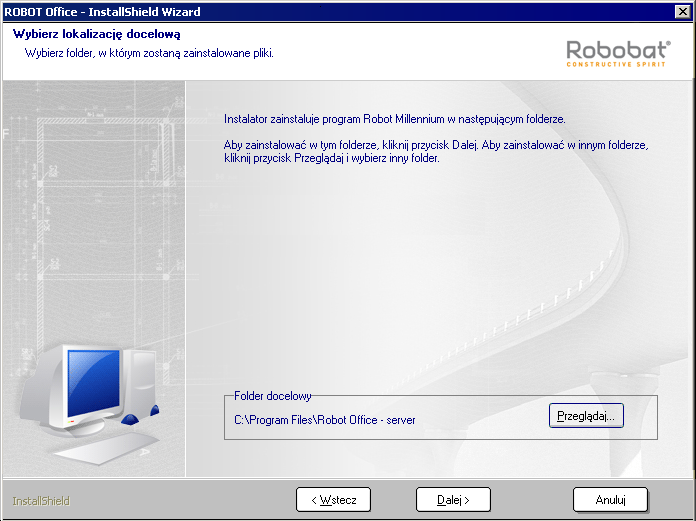

18 strona: 18 ROBOT Millennium wersja Podręcznik użytkownika W instalacji wersji sieciowej wprowadzono możliwość wyboru katalogu ROBOT Office Users; jest to miejsce, w którym zapisywane są pliki użytkownika (Serwer Plików Użytkownika). W poniższym oknie dialogowym wybrane może zostać miejsce instalacji; program instalujący tworzy w podanym miejscu katalog o domyślnej nazwie ROBOT OFFICE USERS. Robobat

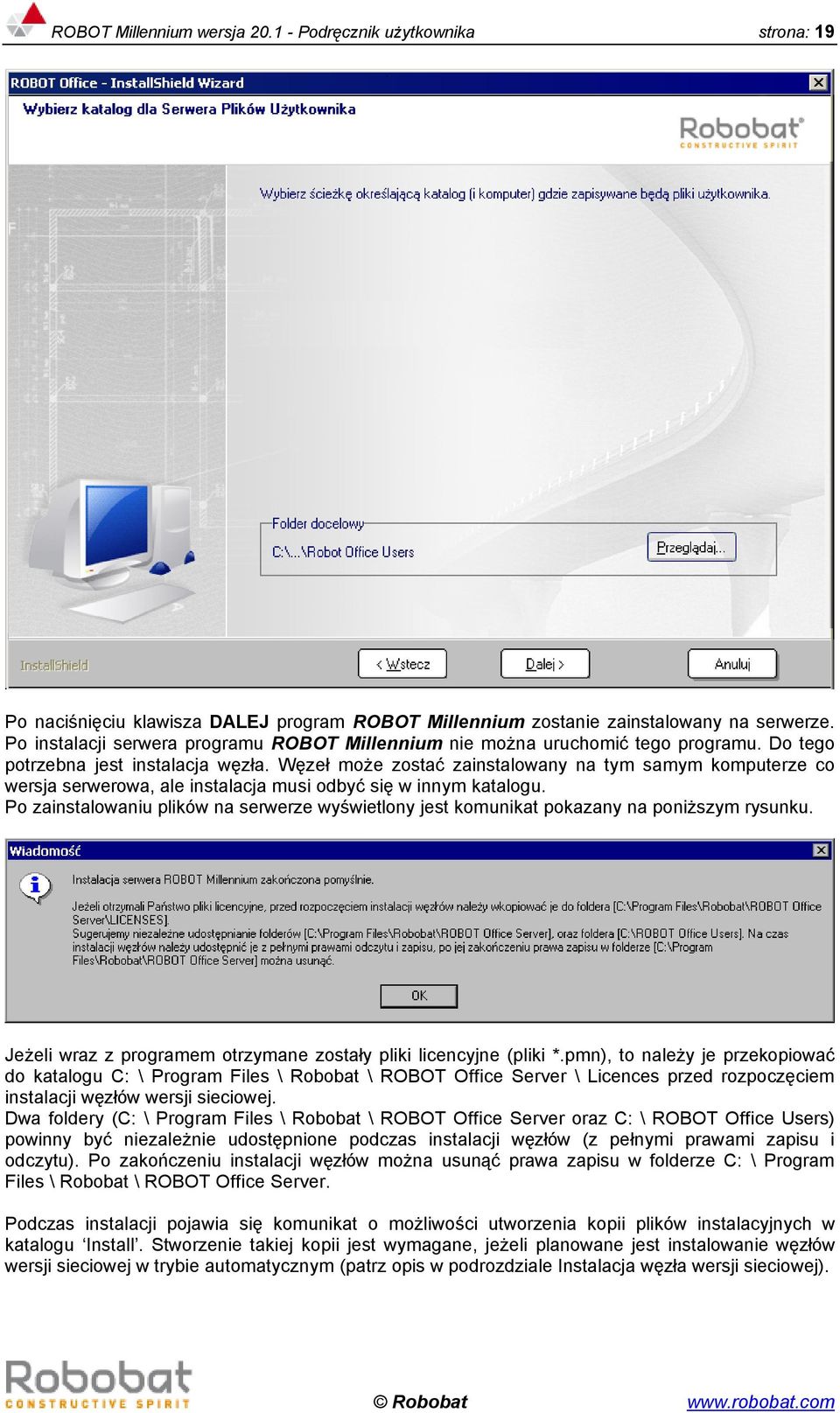

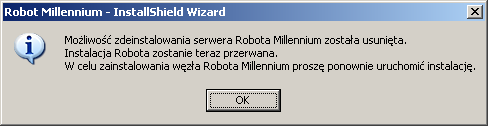

19 ROBOT Millennium wersja Podręcznik użytkownika strona: 19 Po naciśnięciu klawisza DALEJ program ROBOT Millennium zostanie zainstalowany na serwerze. Po instalacji serwera programu ROBOT Millennium nie można uruchomić tego programu. Do tego potrzebna jest instalacja węzła. Węzeł może zostać zainstalowany na tym samym komputerze co wersja serwerowa, ale instalacja musi odbyć się w innym katalogu. Po zainstalowaniu plików na serwerze wyświetlony jest komunikat pokazany na poniższym rysunku. Jeżeli wraz z programem otrzymane zostały pliki licencyjne (pliki *.pmn), to należy je przekopiować do katalogu C: \ Program Files \ Robobat \ ROBOT Office Server \ Licences przed rozpoczęciem instalacji węzłów wersji sieciowej. Dwa foldery (C: \ Program Files \ Robobat \ ROBOT Office Server oraz C: \ ROBOT Office Users) powinny być niezależnie udostępnione podczas instalacji węzłów (z pełnymi prawami zapisu i odczytu). Po zakończeniu instalacji węzłów można usunąć prawa zapisu w folderze C: \ Program Files \ Robobat \ ROBOT Office Server. Podczas instalacji pojawia się komunikat o możliwości utworzenia kopii plików instalacyjnych w katalogu Install. Stworzenie takiej kopii jest wymagane, jeżeli planowane jest instalowanie węzłów wersji sieciowej w trybie automatycznym (patrz opis w podrozdziale Instalacja węzła wersji sieciowej). Robobat

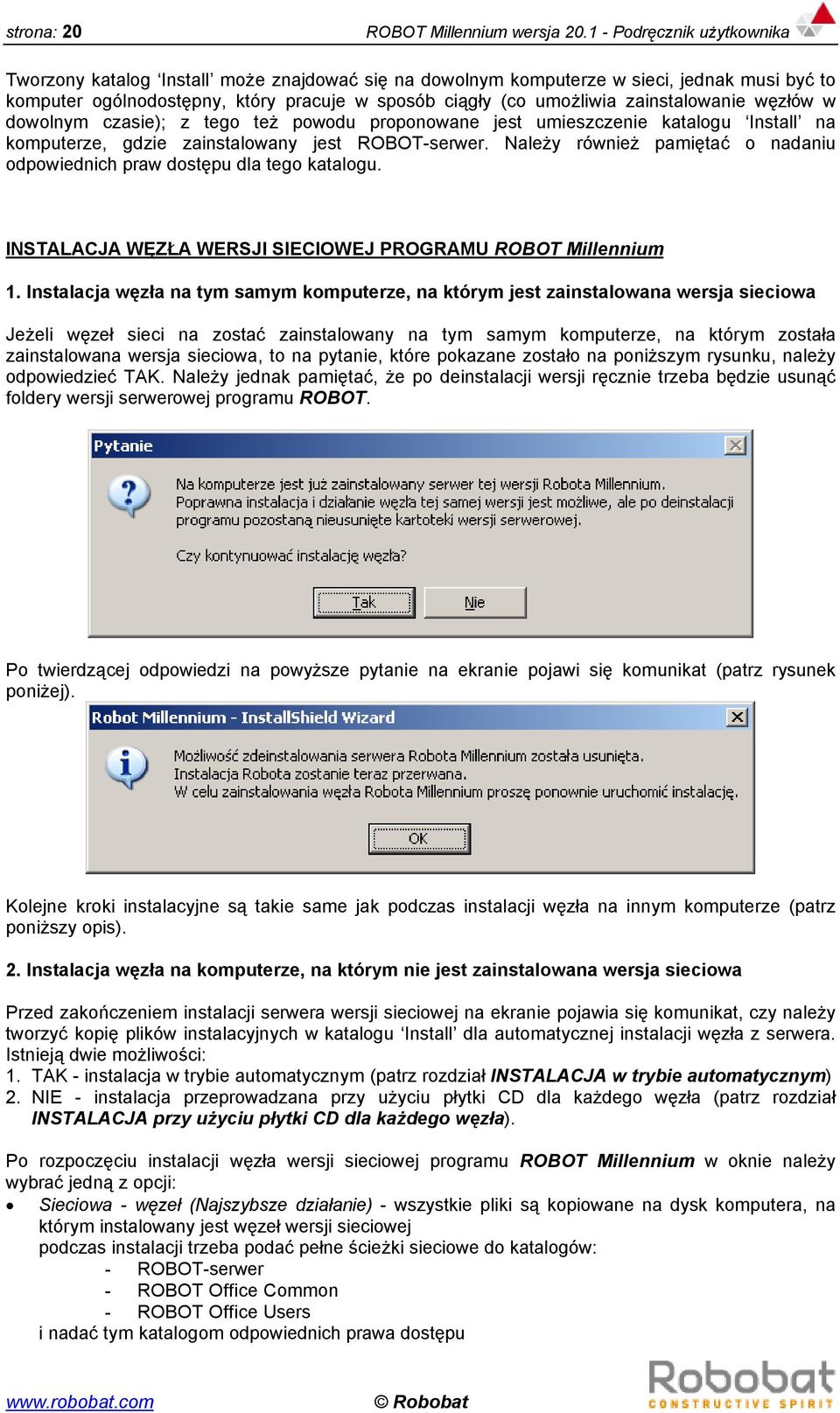

20 strona: 20 ROBOT Millennium wersja Podręcznik użytkownika Tworzony katalog Install może znajdować się na dowolnym komputerze w sieci, jednak musi być to komputer ogólnodostępny, który pracuje w sposób ciągły (co umożliwia zainstalowanie węzłów w dowolnym czasie); z tego też powodu proponowane jest umieszczenie katalogu Install na komputerze, gdzie zainstalowany jest ROBOT-serwer. Należy również pamiętać o nadaniu odpowiednich praw dostępu dla tego katalogu. INSTALACJA WĘZŁA WERSJI SIECIOWEJ PROGRAMU ROBOT Millennium 1. Instalacja węzła na tym samym komputerze, na którym jest zainstalowana wersja sieciowa Jeżeli węzeł sieci na zostać zainstalowany na tym samym komputerze, na którym została zainstalowana wersja sieciowa, to na pytanie, które pokazane zostało na poniższym rysunku, należy odpowiedzieć TAK. Należy jednak pamiętać, że po deinstalacji wersji ręcznie trzeba będzie usunąć foldery wersji serwerowej programu ROBOT. Po twierdzącej odpowiedzi na powyższe pytanie na ekranie pojawi się komunikat (patrz rysunek poniżej). Kolejne kroki instalacyjne są takie same jak podczas instalacji węzła na innym komputerze (patrz poniższy opis). 2. Instalacja węzła na komputerze, na którym nie jest zainstalowana wersja sieciowa Przed zakończeniem instalacji serwera wersji sieciowej na ekranie pojawia się komunikat, czy należy tworzyć kopię plików instalacyjnych w katalogu Install dla automatycznej instalacji węzła z serwera. Istnieją dwie możliwości: 1. TAK - instalacja w trybie automatycznym (patrz rozdział INSTALACJA w trybie automatycznym) 2. NIE - instalacja przeprowadzana przy użyciu płytki CD dla każdego węzła (patrz rozdział INSTALACJA przy użyciu płytki CD dla każdego węzła). Po rozpoczęciu instalacji węzła wersji sieciowej programu ROBOT Millennium w oknie należy wybrać jedną z opcji: Sieciowa - węzeł (Najszybsze działanie) - wszystkie pliki są kopiowane na dysk komputera, na którym instalowany jest węzeł wersji sieciowej podczas instalacji trzeba podać pełne ścieżki sieciowe do katalogów: - ROBOT-serwer - ROBOT Office Common - ROBOT Office Users i nadać tym katalogom odpowiednich prawa dostępu Robobat

21 ROBOT Millennium wersja Podręcznik użytkownika strona: 21 Sieciowa - węzeł (Oszczędzanie dysku) - większość plików jest na serwerze, natomiast w węźle instalowane są tylko te pliki, które umożliwiają poprawne uruchomienie wersji (pliki konfiguracyjne użytkownika). INSTALACJA w trybie automatycznym Instalacja węzła wersji sieciowej w trybie automatycznym umożliwia ograniczenie zaangażowania końcowego użytkownika podczas instalacji węzłów wersji sieciowej. Instalacja węzłów w trybie automatycznym polega na przeprowadzeniu instalacji pierwszego węzła wg specjalnej procedury, umożliwiającej zapis ścieżek skąd kopiowane są pliki i jakie mają powstać katalogi docelowe. Po takiej instalacji tworzony jest specjalny skrót, który zawiera parametry instalacji węzłów. Taki skrót może być pozostawiony na ogólnodostępnym miejscu w sieci lub może zostać przesłany do użytkowników, na których komputerach ma być zainstalowany ROBOT-węzeł. Uruchomienie tego skrótu na wybranym komputerze spowoduje automatyczne zainstalowanie węzła, bez konieczności podawania jakichkolwiek ścieżek itp. Instalację w trybie automatycznym należy więc rozpocząć na dowolnym komputerze w sieci, na którym planowana jest instalacja ROBOT-węzeł. Instalację należy uruchomić z linii komend, z dodatkowym parametrem -r. Aby tego dokonać, należy wybrać opcję Uruchom z paska Start i w oknie dialogowym Uruchamianie nacisnąć klawisz Przeglądaj...; następnie należy wskazać plik setup.exe z katalogu Install utworzonego podczas instalacji ROBOT-serwer (patrz opis instalacji serwera wersji sieciowej). Podczas instalacji pojawia się okno, w którym należy dokonać wyboru typu instalacji węzła. Po zakończeniu instalacji tworzony jest skrót do instalacji w trybie automatycznym w głównej kartotece serwera wersji sieciowej. Utworzony skrót należy wysłać do wszystkich użytkowników (lub podać informację, gdzie się on znajduje), którzy mają zainstalować węzeł wersji sieciowej. Użytkownicy powinni mieć dostęp bez logowania na komputer, na którym zainstalowany jest ROBOTserwer, katalog Install oraz katalogi: ROBOT Office Common i ROBOT Office Users. Instalacja węzła wersji sieciowej w trybie automatycznym polega na uruchomieniu skrótu do instalacji w trybie automatycznym. Po zakończeniu instalacji tworzone są: - skrót programu ROBOT na pulpicie - opcje uruchomienia programu w grupie ROBOT Office. UWAGA: Katalog ROBOT Office Common jest instalowany automatycznie. Dodatkowe uwagi dotyczące trybu automatycznego A. Instalacja węzłów w trybie automatycznym powoduje, że wszystkie węzły wersji sieciowej są instalowane na tym samym dysku i w tej samej kartotece; jeżeli na komputerze, gdzie ma być instalowany węzeł wersji sieciowej nie ma np. dysku o podanej nazwie, to pojawia się błąd podczas instalacji B. Błędy, które wystąpiły podczas instalacji, są zapisywane w pliku tekstowym SetupROBOT.log znajdującym się w głównym katalogu (np. C:\) na każdym węźle. Jeżeli parametr ReturnCode = 0, to instalacja przebiegła pomyślnie. Jeżeli parametr ReturnCode 0, to zaleca się instalację przy użyciu płytki CD. Robobat

22 strona: 22 ROBOT Millennium wersja Podręcznik użytkownika INSTALACJA przy użyciu płytki CD dla każdego węzła Po naciśnięciu klawisza Dalej > w powyższym oknie, należy wskazać folder, w którym instalowana będzie węzeł programu ROBOT. Robobat

23 ROBOT Millennium wersja Podręcznik użytkownika strona: 23 Podobnie jak podczas instalacji wersji na pojedynczym komputerze, dla obu typów instalacji węzła sieciowego można wybrać składniki programu, które mają być zainstalowane oraz sterowniki (sterowniki protekcji: HASP i SPS oraz mechanizm służący do automatycznego uaktualniania programu: Update Service), które mają być zainstalowane z programem. UWAGA: Zaleca się zainstalowanie tych samych wersji językowych programu ROBOT Millennium na wszystkich węzłach sieci. Przy instalacji węzła należy wskazać katalog serwerowej instalacji programu ROBOT Millennium (serwer programu ROBOT Millennium powinien być zainstalowany wcześniej). Należy zwrócić uwagę na to, czy katalog do wersji serwerowej programu ROBOT Millennium został podany jako adres sieciowy, czy też został zmapowany (zamieniony na literę dysku). W tym drugim przypadku należy ustawić opcję do ponownego mapowania tego dysku po restarcie systemu Windows. Robobat

24 strona: 24 ROBOT Millennium wersja Podręcznik użytkownika Następnie należy wskazać katalog baz danych i plików konfiguracyjnych ROBOT Office Common. UWAGA: Dwa ostatnie okna dialogowe (pokazane na poniższych rysunkach) nie muszą się pojawić podczas instalacji; dzieje się tak wtedy, gdy ścieżka do serwera wersji sieciowej zostanie znaleziona automatycznie podczas instalacji węzła wersji sieciowej. Robobat

25 ROBOT Millennium wersja Podręcznik użytkownika strona: 25 W instalacji wersji sieciowej wprowadzono możliwość wyboru Serwera Plików Użytkownika; jest to miejsce, w którym zapisywane są pliki użytkownika. W poniższym oknie dialogowym wybrane może zostać miejsce serwera programu ROBOT; program instalujący sprawdza prawo do zapisu w podanym miejscu i przerywa dalszą instalację, jeżeli użytkownik tego prawa nie ma. Robobat

26 strona: 26 ROBOT Millennium wersja Podręcznik użytkownika Po zainstalowaniu węzła wersji sieciowej można rozpocząć pracę w programie ROBOT. FUNKCJONALNOŚĆ WERSJI SIECIOWEJ Poniżej wymienione zostały podstawowe cechy wersji sieciowej programu ROBOT Millennium: 1. Praca w trybie lokalnym lub serwerowym Użytkownik może wybrać miejsce, gdzie będą znajdowały się jego pliki (projekty i pliki konfiguracyjne). Może to być komputer lokalny, na którym aktualnie pracuje lub komputer serwerowy. W tym drugim przypadku (gdy pliki znajdują się na komputerze serwerowym) użytkownik będzie mógł pracować nad swoimi projektami z dowolnego komputera w sieci. 2. Możliwość pracy nad projektem z dowolnego komputera Jeżeli użytkownik wybierze pracę w trybie serwerowym, będzie mógł pracować nad swoimi projektami z dowolnego komputera w sieci (bez konieczności kopiowania swoich plików pomiędzy komputerami). 3. Zorientowanie programu na użytkownika Każdy użytkownik ma własny katalog z plikami konfiguracyjnymi i projektami. 4. Zaawansowane opcje obsługi plików konfiguracyjnych Administrator może definiować na komputerze serwerowym pliki konfiguracyjne obowiązujące wszystkich użytkowników w sieci. Użytkownik jest informowany o ewentualnych zmianach i może łatwo dokonać aktualizacji swoich plików konfiguracyjnych (porównaj przedstawiony poniżej opis programu Administrator). 5. Możliwość ograniczenia dostępu do programu ROBOT Jeżeli istnieje taka konieczność, to administrator może zdefiniować listę osób mających prawo do używania programu ROBOT, prawo dokonywania zmian w domyślnej konfiguracji itp. (porównaj przedstawiony poniżej opis programu Administrator). Robobat

27 ROBOT Millennium wersja Podręcznik użytkownika strona: 27 PROGRAM ADMINISTRATOR Do konfiguracji parametrów pracy wersji sieciowej programu ROBOT Millennium służy program Administrator (admn.exe). Program znajduje się w katalogu SYSTEM/EXE zainstalowanego programu ROBOT Millennium. Możliwości programu Administrator zależą od uprawnień użytkownika. Zwykłemu użytkownikowi programu ROBOT Millennium po uruchomieniu programu Administrator pokazuje się okno dialogowe, które składa się z trzech zakładek (Pliki, Tryb pracy i ROBOT Expert). Administrator programu ROBOT Millennium ma dodatkowo w oknie dialogowym dostęp do trzech kolejnych zakładek (Użytkownicy, System i Monitor Sieciowy). UWAGA: Przed uruchomieniem programu Administrator należy sprawdzić, czy nie jest aktualnie otwarty program ROBOT Millennium. Poniżej przedstawiono opis poszczególnych zakładek znajdujących się w oknie dialogowym administratora. Zakładka Użytkownicy (opcje tylko dla administratora) Zakładka Użytkownicy pozwala administratorowi zdefiniować listę użytkowników i nadać im odpowiednie prawa. W oknie dialogowym znajdują się następujące opcje: Nazwa użytkownika - nazwa pod jaką użytkownik jest widziany w sieci Prawo dostępu - użytkownik może uruchomić program ROBOT Prawa administratora - użytkownik otrzymuje pełne prawa administratora Prawo do pracy na własnej konfiguracji - użytkownik może pracować na własnych plikach konfiguracyjnych, w przeciwnym przypadku konfiguracją pracy dla użytkownika jest konfiguracja serwerowa Opcja Sprawdzaj listę użytkowników przy starcie programu ROBOT powoduje, iż osoba nie znajdująca się na liście nie ma prawa do używania programu. Zakładka System (opcje tylko dla administratora) W oknie dialogowym znajdują się następujące opcje: Modyfikacja plików konfiguracyjnych - po wybraniu tej opcji konfiguracja administratora stanie się konfiguracją serwerową (następnie użytkownicy będą mogli zaktualizować swoje własne pliki konfiguracyjne o zmiany dokonane przez administratora) Kod protekcji - w przypadku zmiany kodu protekcji (np. po dokupieniu nowej opcji), nowy kod należy wpisać w pole edycyjne. Po uruchomieniu przez użytkownika programu ROBOT Millennium, aplikacja automatycznie zaktualizuje kod protekcji Utworzenie nowej bazy danych użytkowników - skasowanie aktualnej bazy użytkowników i utworzenie nowej. Zakładka Monitor Sieciowy (opcje tylko dla administratora) Opcje znajdujące się na tej zakładce umożliwiają podanie adresu sieciowego komputera, na którym zainstalowany jest Monitor Sieciowy. Podany adres stosowany jest dla wszystkich zainstalowanych programów ROBOT Expert (kalkulatorów). ROBOT Millennium znajduje ten adres automatycznie. Zakładka Pliki Przy starcie programu ROBOT może pojawić się komunikat o konieczności dokonania aktualizacji plików konfiguracyjnych lub systemowych. Zakładka Pliki informuje użytkownika o stanie jego plików oraz pozwala na ich automatyczną aktualizację. UWAGA: Program ROBOT powinien być wtedy zamknięty. Zakładka Tryb pracy Zakładka Tryb pracy pozwala zdefiniować użytkownikowi parametry jego pracy w sieci. Lokalny tryb pracy spowoduje, iż pliki konfiguracyjne użytkownika będą znajdowały się na jego komputerze lokalnym (szybszy dostęp). Robobat

28 strona: 28 ROBOT Millennium wersja Podręcznik użytkownika Tryb pracy serwerowy spowoduje, iż pliki konfiguracyjne użytkownika znajdą się na serwerze. Zalecane jest to w sytuacji, gdy użytkownik będzie chciał pracować nad swoimi projektami na różnych komputerach. Wybór konfiguracji pozwala zadeklarować się użytkownikowi czy chce używać własną konfigurację, czy konfigurację serwerową (zdefiniowaną przez administratora systemu). Kopiowanie lokalnych plików konfiguracyjnych i projektów na serwer lub plików serwerowych na dysk lokalny należy wykonać po zmianie trybu pracy (odpowiednio z trybu lokalnego na serwerowy lub z serwerowego na lokalny) o ile nadal chcemy pracować na tych samych plikach konfiguracyjnych. Zakładka ROBOT Expert Zakładka ROBOT Expert pozwala na aktualizację adresu sieciowego komputera, na którym zainstalowany jest Monitor Sieciowy. Przykłady wykorzystywania programu Administrator A. Co należy zrobić, gdy użytkownik nie może uruchomić programu ROBOT Millennium: sprawdzić, czy włączony jest serwer jeżeli w trakcie instalacji węzła ścieżka do serwera została zmapowana, to należy sprawdzić czy po restarcie komputera mapowanie jest nadal aktualne sprawdzić, czy użytkownik ma prawo do odczytu w katalogu System na serwerze sprawdzić, czy użytkownik ma prawo do zapisu w katalogu Users\Nazwa użytkownika sprawdzić, czy użytkownik ma prawo używać program ROBOT Millennium. B. Komunikaty przy starcie programu ROBOT Millennium W przypadku pojawienia się komunikatu o konieczności aktualizacji plików konfiguracyjnych lub systemowych należy po uruchomieniu programu Administrator przejść na zakładkę Pliki i uruchomić odpowiednią opcję. C. Praca użytkowników w wersji sieciowej Jeżeli użytkownik chce pracować nad swoimi projektami z dowolnego komputera w sieci, to powinien na zakładce Tryb pracy włączyć opcję Tryb pracy serwerowy. Jeżeli użytkownik pracuje w trybie lokalnym (jego pliki konfiguracyjne znajdują się na komputerze lokalnym) i chce na tych samych plikach pracować na innym komputerze, to powinien: uruchomić program Administrator przejść na zakładkę Tryb pracy wybrać opcję kopiowania plików na serwer zmienić tryb pracy na serwerowy. D. Praca administratora wersji sieciowej Modyfikacja konfiguracji serwerowej (dokonanie zmian w konfiguracji widocznych dla wszystkich użytkowników): administrator upewnia się, że pracuje na aktualnej konfiguracji (zakładka Pliki), jeżeli nie to aktualizuje swoje pliki konfiguracyjne administrator wprowadza potrzebne zmiany (dodanie nowego materiału, zdefiniowanie nowego profilu, podpory, dodanie nowego wzorca wydruku itp.) uruchamia program Administrator na zakładce System okna dialogowego wybiera opcję Modyfikacja plików konfiguracyjnych zamyka program Administrator użytkownik, który potem uruchomi program ROBOT Millennium, otrzyma komunikat o potrzebie aktualizacji plików konfiguracyjnych. Modyfikacja kodu protekcji (np. po dokupieniu nowych opcji): administrator uruchamia program Administrator na zakładce System okna dialogowego wprowadza nowy kod protekcji użytkownik, który potem uruchomi program ROBOT Millennium, będzie miał automatycznie zaktualizowany kod protekcji. Robobat

29 ROBOT Millennium wersja Podręcznik użytkownika strona: 29 PROGRAM MONITOR SIECIOWY Program Monitor Sieciowy posiada następujące możliwości: śledzenie uruchomionych w sieci programów używających protekcji (zakładka Licencje) generowanie raportów dotyczących statystyki używania licencji (zakładka Raporty) uzyskanie informacji o pewnych zaistniałych wydarzeniach (zakładka Zdarzenia) wysyłanie informacji/komunikatów do użytkowników. Program Monitor Sieciowy może być instalowany na dowolnym komputerze w sieci. Aby działał zgodnie z przeznaczeniem, należy go uruchomić i nie wyłączać dopóki w sieci pracują programy używające protekcji sieciowej. Po zainstalowaniu Monitora Sieciowego należy na zakładce Monitor Sieciowy programu Administrator wpisać nazwę komputera, na którym Monitor został zainstalowany. Każdy program (np. ROBOT Millennium lub Robort Expert) wysyła do Monitora sieciowego informację o tym, że został uruchomiony i używa licencji protekcji sieciowej. Na zakładce Licencje pojawia się informacja o danym programie (nazwa komputera, na którym został uruchomiony, nazwa użytkownika, numer używanej protekcji, nazwa aplikacji, identyfikator procesu, czas uruchomienia, stan aplikacji). Drzewko aplikacji składa się z nazwy komputerów oraz uruchomionych na nich aplikacji. Aplikacje uruchomione na jednym komputerze używają jednej licencji. W trakcie działania ROBOT Millennium wysyła co kilka minut do Monitora sieciowego informację kontrolną. Czas wysłania tej informacji jest wpisywany do pola Last Ping. Jeżeli godzina wpisana do tego pola jest nieaktualna, to oznacza to, iż dana aplikacja nie jest aktywna. Pingi nie są wysyłane podczas przygotowania konstrukcji do obliczeń. UWAGA: Programy Robort Expert nie wysyłają tego typu informacji, a program ROBOT Millennium nie może ich wysłać w trakcie wczytywania pliku formatu *.str. Po zamknięciu aplikacji do Monitora sieciowego wysyłana jest wiadomości o tym fakcie i ta aplikacja zostaje usunięta z drzewka aplikacji na zakładce Licencje. Diagnostyka użycia licencji polega na obserwacji drzewka na zakładce Licencje. Administrator może zobaczyć kto i od jakiego czasu używa licencji oraz może stwierdzić, czy licencja nie jest zablokowana przez zawieszony proces. Opcja Usuń aplikację (Remove Application) służy do usunięcia z drzewka aplikacji, o której wiemy, że nie istnieje (najprawdopodobniej zakończyła się błędem i nie zwolniła protekcji). Monitor sieciowy powinien być uruchomiony przez cały czas używania protekcji. Jeżeli Monitor zostanie zamknięty, to po ponownym jego uruchomieniu będzie możliwe uzyskanie informacji o programach pracujących w sieci z wyjątkiem informacji o programach, które zakończyły się błędem w czasie nieaktywności Monitora (programy te nie będą się znajdowały w drzewku, ale będą blokowały licencję). Administrator może generować raporty dotyczące używania licencji przez użytkowników. Dostępnych jest kilka wzorców raportów, ale użytkownik może tworzyć również własne w zależności od potrzeb. Zdefiniowany przez użytkownika raport pojawia się w tabelce na zakładce Raporty i może zostać wydrukowany. Domyślny raport zawiera całą bazę danych (wszystkie informacje są zapisywane w bazie MDB i dostępne po uruchomieniu programu MS Access). Włączona opcja Logout Status oznacza, że aplikacja wysłała informację o zakończeniu pracy. Jeżeli opcja ta jest wyłączona, to oznacza to, że aplikacja zakończyła się błędem lub zakończyła się w momencie, gdy Monitor sieciowy był wyłączony. UWAGA: Co pewien czas niepotrzebne rekordy w bazie danych powinny zostać usunięte. Jeżeli aplikacji (programowi ROBOT Millennium lub Robort Expert) nie została przydzielona licencja to zostaje wysłany do Monitora komunikat, który zostanie wyświetlony na zakładce Zdarzenia. Program Monitor sieciowy umożliwia wysyłanie komunikatów do użytkowników. Służy do tego okno dialogowe umożliwiające podanie adresata i treści wiadomości. Komunikaty wysłane do użytkownika w trakcie jego pracy zostają wyświetlone natychmiast (w przypadku pracy w wersji demonstracyjnej nie później niż 5 minut po wysłaniu), pozostałe będą wyświetlone w trakcie następnego startu programu ROBOT. Robobat

30 strona: 30 UWAGA: ROBOT Millennium wersja Podręcznik użytkownika Komunikaty mogą być wysyłane tylko do użytkowników programu ROBOT Millennium. Aby komunikaty mogły być odbierane, w programie Administrator na zakładce Monitor Licencji należy włączyć pole Obsługa komunikatów (zakładka ta jest dostępna tylko dla Administratora). Aby programy ROBOT Expert mogły rejestrować się w Monitorze Sieciowym, należy przeprowadzić następującą operację: na komputerze, na którym będą używane programy ROBOT Expert uruchomić program Administrator wybrać zakładkę ROBOT Expert i zaktualizować Adres Monitora Licencji (jeżeli przycisk nie jest dostępny, to oznacza to, iż aktualizacja została wykonana). W trakcie aktualizacji może wystąpić błąd spowodowany brakiem uprawnień użytkownika do modyfikacji rejestrów. W takiej sytuacji aktualizację powinien przeprowadzić użytkownik posiadający uprawnienia Administratora na danym komputerze (nie mylić z uprawnieniami Administratora w systemie ROBOT Millennium). Aktualizację można również przeprowadzić uruchamiając program RegEdit znajdujący się w systemie Windows NT/2000/XP i ustawiając wartość klucza «HKEY_LOCAL_MACHINE \ SOFTWARE \ Robobat \ Protection \ Net \ LicenceServerName» na aktualny adres Monitora Licencji (podany nad klawiszem Aktualizuj na zakładce ROBOT Expert programu Administrator) Parametry protekcji Zawartość klucza protekcyjnego dostarczanego razem z programem ROBOT może zostać zmieniona poprzez podanie odpowiedniego kodu. Sytuacja ta na przykład może mieć miejsce, gdy użytkownik dokupuje nowe opcje lub gdy wygasa protekcja czasowa i użytkownik decyduje się, aby ją przedłużyć. Okno dialogowe Protekcja - Ustawienia służy do modyfikacji lub sprawdzenia parametrów protekcji na komputerze użytkownika. Po instalacji programu opcje znajdujące się w tym oknie dialogowym zapewniają użytkownikowi możliwość zmian parametrów protekcji. Okno dialogowe Protekcja - Ustawienia może zostać otwarte po wybraniu opcji Narzędzia / Parametry protekcji znajdującej się w grupie ROBOT Structural Office w menu START systemu operacyjnego Windows. UWAGA: Przed otwarciem okna dialogowego Protekcja - Ustawienia należy upewnić się, że programy wykorzystujące klucze protekcyjne firmy Robobat zostały zamknięte. Po wybraniu opcji Parametry protekcji na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku. Robobat
