1. PRZYKŁAD WYKORZYSTANIA PROGRAMU AUTOCAD STRUCTURAL DETAILING - STAL: PROJEKT HALI

Transkrypt

1 AutoCAD Structural Detailing - Stal - Przykłady strona: 1 1. PRZYKŁAD WYKORZYSTANIA PROGRAMU AUTOCAD STRUCTURAL DETAILING - STAL: PROJEKT HALI W poniższym przykładzie przedstawiono zastosowanie programu AutoCAD Structural Detailing - Stal do wykonania projektu hali stalowej wraz z rysunkami wykonawczymi elementów. Pokazano krok po kroku sposób definicji modelu konstrukcji (siatka projektowa, profile itp.) oraz generacji rysunków. Poniżej na rysunku przedstawiono widok 3D definiowanej hali. Podczas definiowania zbrojenia wykorzystywane będą następujące zasady: prezentacja dowolnej ikony oznacza naciśnięcie tej ikony lewym klawiszem myszki {x} oznacza wybór opcji x z okna dialogowego d oznacza wpisanie tekstu d w linii komend programu i naciśnięcie klawisza Enter LKM i PKM - skróty używane do oznaczenia kliknięcia odpowiednio lewym lub prawym klawiszem myszki. Aby rozpocząć pracę w programie AutoCAD Structural Detailing - Stal, należy nacisnąć ikonę znajdującą się na pulpicie (lub wybrać komendę AutoCAD Structural Detailing z menu START) a następnie wybrać moduł: Stal. Po chwili zostanie uruchomiony program AutoCAD poszerzony o opcje umożliwiające wykonywanie rysunków elementów konstrukcji stalowych (rozszerzone menu, dodatkowy pasek narzędziowy i dodatkowe panele, okno dialogowe Inspektor obiektów itp.).

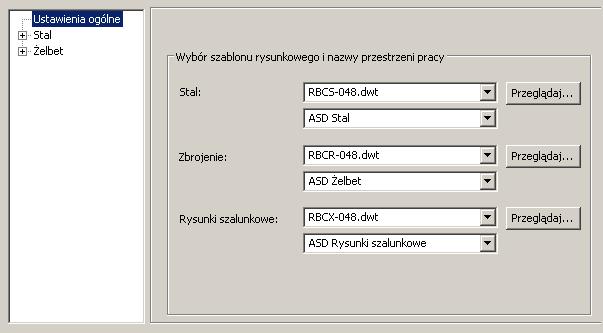

2 strona: 2 AutoCAD Structural Detailing - Stal - Przykłady 1.1. Konfiguracja Preferencje 1. WYKONYWANA OPERACJA OPIS Otwarcie okna dialogowego Preferencje, w którym przyjęte mogą zostać podstawowe parametry stosowane w programie AutoCAD Structural Detailing. 2. LKM na zakładce Structural Detailing Zmiana wyglądu okna dialogowego. 3. LKM na opcji Stal Zmiana wyglądu okna dialogowego. 4. Na zakładce Parametry wyświetlania włącz opcje (pojawi się symbol ) i zdefiniuj wartości jak na rysunku poniżej Wybór opcji umożliwiających wyświetlenie następujących elementów w edytorze graficznym:

3 AutoCAD Structural Detailing - Stal - Przykłady strona: 3 5. LKM w opcję Profile w drzewku wyboru 6. Na zakładce Profile włącz opcje (pojawią się symbole, ) jak pokazano na rysunku poniżej Zmiana wyglądu okna dialogowego. Wybór opcji umożliwiających wyświetlenie następujących elementów w edytorze graficznym: 7. LKM w opcję Blachy w drzewku wyboru Zmiana wyglądu okna dialogowego.

4 strona: 4 AutoCAD Structural Detailing - Stal - Przykłady 8. Na zakładce Blachy włącz opcje (pojawi się symbol ) jak pokazano na rysunku poniżej Wybór opcji umożliwiających wyświetlenie następujących elementów w edytorze graficznym: 9. LKM w opcję Siatki projektowe w drzewku wyboru Zmiana wyglądu okna dialogowego. 10. Na zakładce Siatki projektowe włączyć opcje (pojawi się symbol ) i przyjąć ustawienia jak na rysunku poniżej Wybór opcji umożliwiającej wyświetlenie opisów linii siatek projektowych.

5 AutoCAD Structural Detailing - Stal - Przykłady strona: LKM w opcję Połączenia w drzewku wyboru 12. Włącz opcję W jednostkach bezwzględnych (pojawi się symbol ) Zmiana wyglądu okna dialogowego. Po włączeniu tej opcji, rozmiar symboli definiowanych połączeń (sfer) jest wyrażony w jednostkach używanych w programie AutoCAD 13. W polu Rozmiar wpisać: 150 Określenie wielkości symbolu połączenia. 14. LKM w opcję Śruby i spoiny w drzewku wyboru 15. Na zakładce Śruby i spoiny włącz opcje (pojawi się symbol ) jak pokazano na rysunku poniżej Zmiana wyglądu okna dialogowego. Wybór sposobu prezentacji śrub i spoin - uproszczony lub dokładny.

6 strona: 6 AutoCAD Structural Detailing - Stal - Przykłady 16. OK Zamknięcie okna dialogowego Preferencje Preferencje projektu 1. WYKONYWANA OPERACJA OPIS Otwarcie okna dialogowego Preferencje projektu, w którym użytkownik może ustawić podstawowe parametry stosowane w programie AutoCAD Structural Detailing - Stal (parametry te są zapisywane w pliku DWG). 2. Na zakładce Ogólne włączyć opcje (pojawią się symbole ; ) i przyjąć ustawienia jak na rysunku poniżej

7 AutoCAD Structural Detailing - Stal - Przykłady strona: 7 3. Na zakładce Jednostki przyjąć ustawienia jak na rysunku poniżej 4. Na zakładce Materiały przyjąć ustawienia jak na rysunku poniżej

8 strona: 8 AutoCAD Structural Detailing - Stal - Przykłady 5. Na zakładce Profile przyjąć ustawienia jak na rysunku poniżej 6. Na zakładce Style przyjąć ustawienia jak na rysunku poniżej

9 AutoCAD Structural Detailing - Stal - Przykłady strona: 9 7. Na zakładce Łączniki włączyć opcje (pojawią się symbole ) i przyjąć ustawienia jak na rysunku poniżej 8. Na zakładce Normy przyjąć ustawienia jak na rysunku poniżej

10 strona: 10 AutoCAD Structural Detailing - Stal - Przykłady 9. Na zakładce Projekt - informacje można wprowadzić dane o projekcie 10. OK Zamknięcie okna dialogowego Preferencje zadania.

11 AutoCAD Structural Detailing - Stal - Przykłady strona: Definicja siatki projektowej 1. WYKONYWANA OPERACJA 2. (Utwórz siatkę projektową) Wpisać: Siatka projektowa w polu Nazwa 5. Na zakładce Rozmiar/Podział wpisać: 6000 / 2 w polu Szerokość 9000 / 2 w polu Długość 4000 / 1 w polu Wysokość 6. Włączyć opcję Nieregularny obok pola Długość (pojawia się symbol ) OPIS Wybór aksonometrycznego widoku konstrukcji (widok izometryczny SW) Otwarcie okna dialogowego Siatka projektowa, które umożliwia zdefiniowanie siatki projektowej ułatwiającej definicję trójwymiarowego modelu konstrukcji. Wybór siatki projektowej (prostopadłościan), zmiana wyglądu okna dialogowego. Definicja nazwy siatki projektowej Definicja parametrów siatki projektowej. Wybór opcji umożliwiającej definicję nieregularnego rozkładu osi na długości siatki projektowej (porównaj rysunek poniżej). 7. Otwarcie okna dialogowego Rozkład osi (długość). 8. W kolumnie Rozstaw wprowadzić następujące wartości: 0; 5000; 4000; Definicja pozycji kolejnych osi. Uwaga: Wprowadzenie współrzędnej (rozstawu) i przejście kursorem do jakiegokolwiek pola edycyjnego (lub naciśnięcie OK) spowoduje automatyczne obliczenie wartości rozstawu (współrzędnej).

12 strona: 12 AutoCAD Structural Detailing - Stal - Przykłady 9. OK Definicja rozkładu osi (na długości), zamknięcie okna Rozkład osi (długość). 10. LKM w zakładkę Opisy osi Zmiana wyglądu okna dialogowego. 11. Dla Długości zdefiniować następujące parametry: Przedrostek - to pole pozostawić puste Wartość początkowa - 1 Krok Dla Szerokości zdefiniować następujące parametry: Przedrostek - to pole pozostawić puste Wartość początkowa - A Krok Dla Wysokości włączyć opcję Użytkownika (pojawia się symbol ) Definicja parametrów opisu długości siatki. Definicja parametrów opisu szerokości siatki. Wybór opcji umożliwiającej definicję opisu nieregularnego rozkładu osi wzdłuż wysokości siatki. 14. Otwarcie okna dialogowego Rozkład osi (wysokość).

13 AutoCAD Structural Detailing - Stal - Przykłady strona: Wprowadzić następujące wartości: + 0; ; OK Definicja parametrów opisu wysokości siatki. zamknięcie okna dialogowego. 16. Rozpoczęcie definicji punktu wstawienia siatki projektowej, zamknięcie okna dialogowego Siatka projektowa ,0 w linii komend Definicja punktu wstawienia. 18. F8 Włączenie trybu ortogonalnego (ten klawisz należy wcisnąć tylko, jeśli tryb ortogonalny jest wyłączony), PKM 19. Za pomocą kursora ustaw kierunek jako równoległy do osi X globalnego układu współrzędnych. Wstawienie siatki (patrz rysunek poniżej), otwarcie okna dialogowego Siatka projektowa.

14 strona: 14 AutoCAD Structural Detailing - Stal - Przykłady 20. Wybór typu siatki projektowej (klin), zmiana wyglądu okna dialogowego. 21. Wpisać: Dach w polu Nazwa Definicja nazwy siatki projektowej. 22. Na zakładce Rozmiar/podział wpisać: 6000 / 2 w polu Szerokość, 9000 / 2 w polu Długość 1000 / 1 w polu Wysokość 3000 w polu Kalenica Definicja parametrów siatki projektowej. 23. Włączyć opcję Bez opisu Osie definiowanej siatki projektowej będą rysowane bez opisu. 24. Rozpoczęcie definicji punktu wstawienia siatki projektowej, zamknięcie okna dialogowego Siatka projektowa. 25. F3 Włączenie funkcji OSNAP umożliwiającej automatyczną lokalizację punktów charakterystycznych (ten klawisz należy wcisnąć tylko, jeśli funkcja jest wyłączona). 26. Za pomocą funkcji OSNAP zdefiniować punkt początkowy siatki projektowej będący punktem przecięcia następujących osi: A; 1; Analogicznie zdefiniować punkt położony na przecięciu następujących osi: C; 1; Definicja punktu wstawienia siatki. Wstawienie siatki (patrz rysunek poniżej), otwarcie okna dialogowego Siatka projektowa. 28. Zamknij Zamknięcie okna dialogowego Siatka projektowa.

15 AutoCAD Structural Detailing - Stal - Przykłady strona: Definicja profili 1. WYKONYWANA OPERACJA OPIS Otwarcie okna dialogowego Profile. 2. Otwarcie okna dialogowego Lista profili umożliwiającego dodanie do listy profili z dostępnych baz danych. 3. W polu Baza danych wybrać opcję RPOL Wybór bazy Katalog polskich profili walcowych. 4. W polu Typ wybrać IPE Wybór typu profilu, zmiana wyglądu lewego panela. 5. Z lewego panela wybrać profil: IPE200, Dodaj 6. Analogicznie dodać następujące profile: PO 20, HEB 120 Dodanie profilu IPE 200 do listy wybranych profili. Dodanie profili do listy.

16 strona: 16 AutoCAD Structural Detailing - Stal - Przykłady 7. Zamknij Zakończenie definicji profilu, zamknięcie okna dialogowego Lista profili Definicja słupa WYKONYWANA OPERACJA 1. W oknie dialogowym Profile wybrać: Profil - IPE 200; Materiał - STAL; Rodzina - Słup; OPIS Wybór parametrów przekroju. 2. (Wstaw za pomocą linii) 3. LKM w pionową linie na przecięciu następujących osi: A; 1;+ 0 A, 1,+4000; PKM i Zamknij Wybór sposobu definiowania pręta, zamknięcie okna dialogowego Profile. Definicja linii wstawienia pręta.

17 AutoCAD Structural Detailing - Stal - Przykłady strona: Powiększyć oknem zdefiniowany słup. 5. LKM w zdefiniowany pręt Wybór słupa. 6. PKM Otwarcie menu kontekstowego. 7. Modyfikacja Otwarcie okna dialogowego Właściwości profili. 8. W polu Obrót wybrać kąt 90 Wybór wartości kąta, o który wybrany element zostanie obrócony. 9. Zastosuj, OK Obrót wybranego pręta o zdefiniowany kąt, zamknięcie okna dialogowego Właściwości profili (Stopa słupa - utwierdzenie) Powiększyć oknem dolną część zdefiniowanego słupa. Wybór opcji umożliwiającej definicję utwierdzonej stopy słupa. 12. LKM w zdefiniowany słup Otwarcie okna dialogowego Połączenia - Utwierdzenie słupa.

18 strona: 18 AutoCAD Structural Detailing - Stal - Przykłady Przesunąć okno dialogowe w taki sposób, aby dolna część słupa była również widoczna na ekranie. 13. Na zakładce Blacha czołowa stopy wprowadzić wartości jak pokazano na rysunku powyżej, Zastosuj Definicja wymiarów blachy czołowej stopy. Uwaga: Po naciśnięciu klawisza Zastosuj zdefiniowana blacha czołowa stopy zostanie wyświetlona na rysunku (w obszarze modelu). 14. LKM w zakładkę Żebra Zmiana wyglądu okna dialogowego.

19 AutoCAD Structural Detailing - Stal - Przykłady strona: Na zakładce Żebra zdefiniować wartości jak na rysunku powyżej, Zastosuj Definicja geometrii żeber. 16. LKM w zakładkę Śruby kotwiące Zmiana wyglądu okna dialogowego. 17. Na zakładce Śruby kotwiące zdefiniować wartości jak na rysunku poniżej, Zastosuj Definicja parametrów śrub kotwiących. 18. LKM w zakładkę Spoiny Zmiana wyglądu okna dialogowego. 19. Na zakładce Spoiny wprowadzić wartości jak na rysunku poniżej Definicja spoin łączących słup ze stopą fundamentową.

20 strona: 20 AutoCAD Structural Detailing - Stal - Przykłady 20. Zastosuj, OK Zamknięcie okna dialogowego Połączenia - Utwierdzenie słupa. Zdefiniowane połączenie i jego symbol (kolorowe okręgi) zostają wyświetlone na ekranie LKM w zdefiniowany wcześniej słup i stopę fundamentową 23. Powiększyć maksymalnie widok tak, aby obejmował całą konstrukcję, wszystkie elementy rysunku zostaną wyświetlone na ekranie przy użyciu możliwie największej skali. Wybór słupa wraz ze stopą fundamentową. Wybór opcji umożliwiającej kopiowanie wyselekcjonowanych elementów.

21 AutoCAD Structural Detailing - Stal - Przykłady strona: LKM w punkt położony na przecięciu następujących osi: A; 1; LKM w punkt położony na przecięciu następujących osi: C; 1; + 0 Wskazanie punktu bazowego. Wskazanie punktu docelowego, skopiowanie wybranych elementów Definicja belki 1. WYKONYWANA OPERACJA OPIS Otwarcie okna dialogowego Profile. 2. W oknie dialogowym Profile wybrać: Profil - IPE 200; Materiał - STAL; Rodzina - Belka Wybór parametrów profilu. 3. (Wstaw za pomocą 2 punktów) 4. LKM w punkty przecięcia następujących osi: A; 1; B; 1; i: B; 1; C; 1; PKM;Zamknij 5. Wybór sposobu definiowania pręta, zamknięcie okna dialogowego Profile. Definicja belek. Ustawienie widoku z przodu. Uwaga: Użytkownik powinien sprawdzić, czy kąt wstawienia belki jest poprawny i, jeśli będzie to konieczne, poprawić go w sposób przedstawiony powyżej.

22 strona: 22 AutoCAD Structural Detailing - Stal - Przykłady W oknie dialogowym Profile wybrać: Profil - HEB 120; Materiał - STAL; Rodzina - Belka Wybór aksonometrycznego widoku konstrukcji (widok izometryczny SW). Otwarcie okna dialogowego Profile. Wybór parametrów przekroju (patrz rysunek poniżej). 9. (Wstaw za pomocą 2 punktów) 10. LKM w punkty przecięcia następujących osi: A; 1; A; 2; i: A; 2; A; 3; PKM; Zamknij 11. Analogicznie zdefiniować belki na osi C Wybór sposobu definiowania pręta, zamknięcie okna dialogowego Profile. Definicja belek. Definicja belek.

23 AutoCAD Structural Detailing - Stal - Przykłady strona: Połączenia Definicja połączenia słup-belka 1. WYKONYWANA OPERACJA Ustawienie widoku z przodu. OPIS 2. (Blacha czołowabelka/półka słupa) 3. LKM w słup po lewej stronie na rysunku 4. LKM w belkę dochodzącą do wcześniej wybranego słupa 5. Na zakładce Blacha czołowa ustawić parametry jak na rysunku poniżej, Zastosuj Rozpoczęcie definicji połączenia słupa z belką, w linii komend pojawia się komunikat: Wybierz słup. Wybór słupa, w linii komend pojawia się komunikat: Wybierz belkę. Wybór belki, otwarcie okna dialogowego Połączenia - Blacha czołowa belka/półka słupa. Wybór parametrów blachy czołowej, zmiana wyglądu połączenia na rysunku w obszarze modelu. 6. LKM w zakładkę Żebra Zmiana wyglądu okna dialogowego.

24 strona: 24 AutoCAD Structural Detailing - Stal - Przykłady 7. Na zakładce Żebra ustawić parametry jak na rysunku powyżej, Zastosuj Wybór parametrów określających geometrię żeber, zmiana wyglądu połączenia na rysunku. 8. LKM w zakładkę Otwory / Śruby Zmiana wyglądu okna dialogowego.

25 AutoCAD Structural Detailing - Stal - Przykłady strona: Na zakładce Otwory / Śruby ustawić parametry jak na rysunku powyżej, Zastosuj Wybór parametrów śrub. 10. LKM w zakładkę Spoiny Zmiana wyglądu okna dialogowego. 11. Na zakładce Spoiny zdefiniować parametry jak na rysunku poniżej, Zastosuj Definicja parametrów spoiny (pachwinowej) łączącej belkę z blachą czołową. 12. OK Definicja połączenia i zamknięcie okna dialogowego. Zdefiniowane połączenie zostaje wyświetlone w obszarze modelu. 13. Powiększ oknem część rysunku zawierającą słup po lewej stronie i belkę dochodzącą do niego (porównaj rysunek poniżej).

26 strona: 26 AutoCAD Structural Detailing - Stal - Przykłady 14. Analogicznie zdefiniować połączenie słupa z belką na osi C Definicja połączenia belek 1. WYKONYWANA OPERACJA OPIS Przy pomocy okna powiększ część rysunku zawierającą środkową część belki. 2. (Blacha czołowa wierzchołek) 3. LKM w belkę po lewej stronie ramy 4. LKM w belkę po prawej stronie ramy 5. Na zakładce Blacha czołowa ustawić parametry jak na rysunku poniżej Wyświetlenie komunikatu: Wybierz belkę główną w linii komend. Wybór belki głównej, wyświetlenie komunikatu: Wybierz belkę podrzędną w linii komend. Wybór belki podrzędnej, otwarcie okna dialogowego Połączenia - Blacha czołowa: wierzchołek. Wybór parametrów blachy czołowej.

27 AutoCAD Structural Detailing - Stal - Przykłady strona: LKM w zakładkę Żebra Zmiana wyglądu okna dialogowego. 7. Na zakładce włączyć opcje jak pokazano poniżej Wybór parametrów żeber.

28 strona: 28 AutoCAD Structural Detailing - Stal - Przykłady 8. LKM w zakładkę Otwory / Śruby Zmiana wyglądu okna dialogowego. 9. Na zakładce włączyć opcje jak pokazano poniżej Wybór parametrów śrub.

29 AutoCAD Structural Detailing - Stal - Przykłady strona: LKM w zakładkę Spoiny Zmiana wyglądu okna dialogowego. 11. Na zakładce włączyć opcje jak pokazano poniżej Wybór parametrów spoin. 12. OK Zamknięcie okna dialogowego. Zdefiniowane połączenie zostaje wyświetlone na rysunku. 13. Powiększ oknem część rysunku zawierającą zdefiniowane połączenie (porównaj rysunek poniżej).

30 strona: 30 AutoCAD Structural Detailing - Stal - Przykłady 1.5. Kopiowanie ramy 1. WYKONYWANA OPERACJA 2. Przy pomocy okna wybrać zdefiniowaną ramę konstrukcji LKM w punkt położony na przecięciu następujących osi: B; 1; LKM w punkt położony na przecięciu następujących osi: B; 2; + 0 B; 3; + 0 OPIS Wybór aksonometrycznego widoku konstrukcji (widok izometryczny SW). Wybór wszystkich elementów ramy z połączeniami. Wybór opcji umożliwiającej kopiowanie wyselekcjonowanych elementów, typ W (Wiele). Wskazanie punktu bazowego. Wskazanie punktów docelowych, skopiowanie wybranych elementów. Zdefiniowaną konstrukcję przedstawiono na rysunku poniżej.

31 AutoCAD Structural Detailing - Stal - Przykłady strona: Definicja i kopiowanie połączenia WYKONYWANA OPERACJA 1. (Blacha czołowa: belka/środnik słupa) 2. LKM w słup położony na punktach przecięcia następujących osi: A; 1; LKM w belkę dochodzącą do wcześniej wybranego słupa 4. Na zakładce Blacha czołowa ustawić parametry jak na rysunku poniżej, Zastosuj OPIS Rozpoczęcie definicji połączenia słupa z belką, wyświetlenie komunikatu: Wybierz słup w linii komend. Wybór słupa, wyświetlenie komunikatu: Wybierz belkę w linii komend. Wybór belki, otwarcie okna dialogowego Połączenia - Blacha czołowa belka/środnik słupa. Wybór parametrów blachy czołowej, zmiana wyglądu połączenia na rysunku w obszarze modelu. 5. LKM w zakładkę Dopasowanie Zmiana wyglądu okna dialogowego.

32 strona: 32 AutoCAD Structural Detailing - Stal - Przykłady 6. Na zakładce Dopasowanie ustawić parametry jak na rysunku powyżej, Zastosuj Wybór parametrów określających geometrię dopasowania, zmiana wyglądu połączenia na rysunku. 7. LKM w zakładkę Otwory / Śruby Zmiana wyglądu okna dialogowego.

33 AutoCAD Structural Detailing - Stal - Przykłady strona: Na zakładce Otwory / Śruby ustawić parametry jak na rysunku powyżej, Zastosuj Wybór parametrów śrub. 9. LKM w zakładkę Spoiny Zmiana wyglądu okna dialogowego. 10. Na zakładce Spoiny zdefiniować parametry jak na rysunku poniżej, Zastosuj Definicja parametrów spoiny (pachwinowej) łączącej belkę z blachą czołową. 11. OK Definicja połączenia i zamknięcie okna dialogowego. Zdefiniowane połączenie zostaje wyświetlone w obszarze modelu. 12., Przy użyciu widoku z lewej strony i okna -powiększ część rysunku zawierającą słup i belkę dochodzącą do niego (porównaj rysunek poniżej).

34 strona: 34 AutoCAD Structural Detailing - Stal - Przykłady 13., 14. (Kopiuj połączenie) 15. LKM we wcześniej zdefiniowane połączenie belki ze środnikiem słupa (sfera w punkcie położonym na przecięciu osi A;1;+4000) 16. Wybierz oknem całą konstrukcję, Enter Wybór aksonometrycznego widoku konstrukcji (widok izometryczny SW),powiększyć maksymalnie widok tak aby obejmował całą konstrukcję, wszystkie elementy rysunku zostaną wyświetlone na ekranie przy użyciu możliwie największej skali. Wybór opcji umożliwiającej kopiowanie wyselekcjonowanych połączeń. w linii komend pojawia się komunikat: Wybierz połączenie. Wybór połączenia słupa z belką, w linii komend pojawia się komunikat: Wskaż obiekt. Wskazanie profili, którym nadane zostanie wybrane połączenie (jeżeli wskazane zostaną wszystkie profile w modelu konstrukcji, to znalezione zostaną wszystkie profile którym może zostać nadane wybrane połączenie), zamknięcie okna dialogowego skopiowane połączenia zostają wyświetlone w obszarze modelu.

35 AutoCAD Structural Detailing - Stal - Przykłady strona: Definicja stężeń WYKONYWANA OPERACJA OPIS Wybór aksonometrycznego widoku konstrukcji (widok izometryczny SW). Rysowanie pomocniczej linii stężenia (przy użyciu opcji Rysuj / Linię dostępnej w menu programu AutoCAD ) jak przedstawiono na rysunku poniżej. 3. Wyświetlenie komunikatu: Wybierz pierwszą pomocniczą linię stężenia w linii komend. 4. LKM w linię pomocniczą stężenia Wskazanie osi pierwszego stężenia, wyświetlenie komunikatu: Wybierz drugą pomocniczą linię stężenia w linii komend. 5. PKM Jeżeli tylko jedna linia pomocnicza stężenia zostanie zdefiniowana, to drugi krzyżulec stężenia będzie stanowić odbicie symetryczne krzyżulca zdefiniowanego przez pierwszą linię pomocniczą stężenia, wyświetlenie komunikatu: Wybierz pierwszy słup w linii komend. 6. LKM w słup położony na przecięciu następujących osi: A; 1; LKM w słup położony na przecięciu następujących osi: A; 2; + 0 Wskazanie pierwszego słupa połączonego ze stężeniem, wyświetlenie komunikatu: Wybierz drugi słup w linii komend. Wskazanie drugiego słupa połączonego ze stężeniem, wyświetlenie komunikatu: Ograniczenia w linii komend.

36 strona: 36 AutoCAD Structural Detailing - Stal - Przykłady 8. LKM we wszystkie górne i dolne ograniczenia stężenia ( belkę i blachy stopowe) Definicja ograniczeń stężenia. 9. PKM, PKM Otwarcie okna dialogowego Konstrukcje typowe - stężenia. 10. LKM w zakładkę Blachy węzłowe 11. Na zakładce włączyć opcje jak pokazano poniżej Zmiana wyglądu okna dialogowego. Wybór parametrów blach. 12. LKM w zakładkę Krzyżulce Zmiana wyglądu okna dialogowego. 13. Na zakładce włączyć opcje jak pokazano poniżej Wybór parametrów krzyżulców.

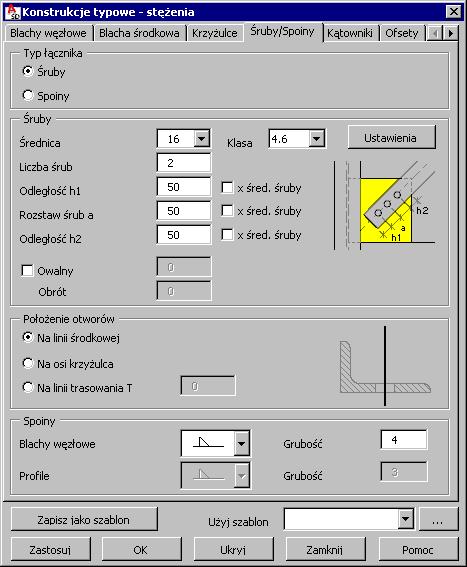

37 AutoCAD Structural Detailing - Stal - Przykłady strona: LKM w zakładkę Śruby/Spoiny Zmiana wyglądu okna dialogowego. 15. Na zakładce włączyć opcje jak pokazano poniżej Wybór parametrów śrub i spoin.

38 strona: 38 AutoCAD Structural Detailing - Stal - Przykłady 16. LKM w zakładkę Ofsety Zmiana wyglądu okna dialogowego. 17. Na zakładce włączyć opcje jak pokazano poniżej Wybór parametrów prętów.

39 AutoCAD Structural Detailing - Stal - Przykłady strona: LKM w zakładkę Pręty Zmiana wyglądu okna dialogowego. 19. Na zakładce włączyć opcje jak pokazano poniżej Wybór parametrów prętów.

40 strona: 40 AutoCAD Structural Detailing - Stal - Przykłady 20. LKM w zakładkę Śruba rzymska Zmiana wyglądu okna dialogowego. 21. Na zakładce włączyć opcje jak pokazano poniżej Wybór parametrów śruby rzymskiej.

41 AutoCAD Structural Detailing - Stal - Przykłady strona: Zastosuj, OK Zamknięcie okna dialogowego. Zdefiniowane stężenia zostają wyświetlone na rysunku (porównaj rysunek poniżej). 23. Analogicznie zdefiniować stężenia na osi C 24. Zdefiniowane stężenia zostają wyświetlone na rysunku (porównaj rysunek poniżej). Usunięcie linii pomocniczych stężenia (przy użyciu opcji Usuń dostępnej w programie AutoCAD ).

42 strona: 42 AutoCAD Structural Detailing - Stal - Przykłady 1.8. Definicja elementów warsztatowych WYKONYWANA OPERACJA 1. (Elementy warsztatowe) OPIS Wybór tej opcji umożliwia tworzenie elementów warsztatowych, w linii komend pojawia się komunikat: Czy chcesz usunąć dotychczas zdefiniowane elementy warsztatowe. 2. T(ak) Definicja elementów warsztatowych Pozycjonowanie elementów i grup 1. WYKONYWANA OPERACJA OPIS Wybór widoku aksonometrycznego konstrukcji. 2. (Elementy warsztatowe) - ikona znajduje się w oknie dialogowym Inspektor obiektów, na zakładce Model 3. PKM (w oknie dialogowym Inspektora obiektów, na zakładce Model), Zaznacz wszystko Wyświetlenie elementów warsztatowych na liście elementów modelu w oknie dialogowym Inspektor obiektów. Uwaga: Opcja może być już domyślnie włączona. Wybór całej konstrukcji.

43 AutoCAD Structural Detailing - Stal - Przykłady strona: (Uruchom pozycjonowanie automatyczne) Wybór tej opcji umożliwia nadanie pozycji w sposób automatyczny. Otwarcie okna dialogowego Automatyczne pozycjonowanie. 5. LKM w zakładkę Ogólne Zmiana wyglądu okna dialogowego. 6. W polu Poziom pozycjonowania wybrać opcję Obydwa typy, W polu Przedrostek włączyć opcję wg rodziny 7. Wszystkie pozostałe parametry ustawić jak pokazano na rysunku poniżej Wybór tych opcji umożliwia pozycjonowanie pojedynczych części i elementów warsztatowych oraz przyjęcie stosownie do rodziny ciągu znaków określającego przedrostek nadany wszystkim pozycjom. Przyjęcie parametrów pozycjonowania automatycznego. 8. Uruchom Rozpoczęcie automatycznego pozycjonowania.

44 strona: 44 AutoCAD Structural Detailing - Stal - Przykłady Przygotowanie wydruku Wydruki krok-po-kroku WYKONYWANA OPERACJA 1. LKM na zakładkę Pozycje w oknie Inspektora obiektów 2. LKM w dowolną pozycję (np. S1 - słup położony na przecięciu następujących osi: A; 1; + 0) OPIS Zmiana wyglądu okna dialogowego, na liście dostępnych pozycji powinny być pokazane pozycje zdefiniowane przez użytkownika. Wybór pozycji. 3. PKM Otwarcie menu kontekstowego. 4. Dołącz dokument Otwarcie okna dialogowego Wybierz szablon. 5. Element warsztatowy 1:10, OK Wybór szablonu. Na zakładce edycja pokazany zostaje rysunek wybranego elementu warsztatowego w różnych rzutach (odpowiednio do wybranego szablonu). W oknie Inspektora obiektów dodatkowe opcje (drzewko) zostają wyświetlone obok wybranej pozycji. Uwaga: Aktywny rysunek zostaje podświetlony na żółto i jest widoczny na zakładce Pozycje po rozwinięciu dostępnych opcji. 6. LKM w zakładkę Arkusz Edycyjny Przejście do arkusza edycyjnego. 7. LKM w lewy górny widok Uaktywnienie widoku 8. (Dostosuj styl) Otwarcie okna dialogowego Ustawienie styli wymiarowania - Element warsztatowy, które umożliwia modyfikację stylu wymiarowania. 9. Wyłączyć opcję Ukryte otwory Zmiany w stylu wymiarowania (wyłączenie wymiarowania otworów ukrytych) porównaj rysunek poniżej.

45 AutoCAD Structural Detailing - Stal - Przykłady strona: OK Zamknięcie okna dialogowego. 11. Ustawić kursor na zakładce Arkusz Edycyjny, PKM Otwarcie menu kontekstowego. 12. Z szablonu Otwarcie okna dialogowego Wybierz szablon z pliku umożliwiającego wybór szablonu. 13. Otwórz A2 ASD 048 Wybór szablonu z listy dostępnych szablonów, zamknięcie okna dialogowego Wybierz szablon z pliku. 14. OK w otwartym oknie dialogowym Wstaw arkusze Zamknięcie okna dialogowego. Na pasku u dołu ekranu pojawia się dodatkowa zakładka (A2 ASD). 15. LKM w zakładkę A2 ASD Przejście do arkusza wydruku. 16. Przejść na zakładkę Pozycje w oknie Inspektor obiektów i wybrać: S1 / S1_rysunek / Widok z góry Wybór widoku. 17. PKM Otwarcie podmenu kontekstowego. 18. Dodaj do aktualnego wydruku Wybór tej opcji powoduje wyświetlenie widoku w obszarze szablonu. 19. LKM w miejscu docelowym dla wydruku Umiejscowienie widoku w obrębie szablonu A2 ASD. Uwaga: Kliknięcie w ramkę dodanego widoku umożliwia zmianę jej rozmiarów.

46 strona: 46 AutoCAD Structural Detailing - Stal - Przykłady 20. Postąpić analogicznie z innymi pozycjami utworzonymi w trakcie automatycznego generowania pozycji 21. LKM w zakładkę Arkusz Edycyjny Przejście do arkusza edycji. 22. LKM w lewy górny widok Uruchomienie widoku 23. (Edytuj widok na pełnym ekranie) 24. (Dodaj przekrój) 25. LKM nad słupem w pobliżu blachy węzłowej Maksymalne zwiększenie widoku w celu jego edycji. Wybór tej opcji umożliwia wykonanie nowego przekroju przez element, w linii komend pojawia się komunikat: Wskaż pierwszy punkt przekroju. Definicja pierwszego punktu przekroju, w linii komend pojawia się komunikat: Wskaż kolejny punkt przekroju. 26. LKM poniżej słupa Definicja drugiego punktu przekroju, w linii komend pojawia się komunikat: Wskaż kolejny punkt przekroju. 27. PKM W linii komend pojawia się komunikat: Wskaż zakres. 28. LKM po prawej stronie przekroju Definicja zakresu przekroju, w linii komend pojawia się komunikat: Proszę podać nazwę przekroju Definicja nazwy przekroju. 30. (Wyłącz tryb pełnoekranowy) Zamknięcie pełnoekranowego okna edycji, prezentacja czterech widoków z nowym przekrojem w prawej dolnej części. 31. Umiejscowić nowy widok przekroju w obrębie szablonu A2 ASD analogicznie jak pokazano powyżej. 32. LKM w zakładkę Model i wybrać całą konstrukcję 33. Na zakładce Model w oknie Inspektor obiektów kliknąć PKM i wybrać: Grupuj Rozpoczęcie tworzenia widoku izometrycznego całej konstrukcji Definicja grupy elementów, w linii komend pojawia się komunikat: Typ grupy [Element warsztatowy/standard] <Standard>. 34. Enter Wybór standardowego typu grupy, w linii komend pojawia się komunikat: Podaj nazwę grupy: 35. Główna Definicja nazwy grupy, w linii komend pojawia się komunikat: Wskaż główną część, aby ustawić...[guw]:

47 AutoCAD Structural Detailing - Stal - Przykłady strona: Enter Definicja układu współrzędnych grupy. 37. LKM na zakładkę Pozycje w oknie Inspektora obiektów Zmiana wyglądu okna dialogowego, na liście dostępnych pozycji powinny być pokazane pozycje zdefiniowane przez użytkownika. 38. LKM w pozycję: Główna Wybór pozycji. 39. PKM Otwarcie menu kontekstowego. 40. Dołącz dokument Otwarcie okna dialogowego Wybierz szablon. 41. Grupa-izometria 1:50, OK Wybór szablonu. Na zakładce edycja pokazany zostaje rysunek wybranego elementu warsztatowego w różnych rzutach (odpowiednio do wybranego szablonu). W oknie Inspektora obiektów dodatkowe opcje (drzewko) zostają wyświetlone obok wybranej pozycji. Uwaga: Aktywny rysunek zostaje podświetlony na żółto i jest widoczny na zakładce Pozycje po rozwinięciu dostępnych opcji. 42. W obszarze szablonu A2 ASD przejść na zakładkę Pozycje w oknie Inspektora obiektów i wybrać: Główna / Główna_Rysunek / Izometria SW 1:50 Wybór widoku. 43. PKM Otwarcie podmenu kontekstowego. 44. Dodaj do aktualnego wydruku Wybór tej opcji powoduje wyświetlenie widoku w obszarze szablonu. 45. LKM w miejscu docelowym dla wydruku 46. LKM w widok Konstrukcja 3D Izometria SW 47. (Zmień skalę widoku) Umiejscowienie widoku w obrębie szablonu A2 ASD. Uwaga: Kliknięcie w ramkę dodanego widoku umożliwia zmianę jej rozmiarów. Uaktywnienie widoku W linii komend pojawia się komunikat: Podaj skalę widoku <50>: 48. Typ: 150 Zmiana skali widoku na 1:150 Umiejscowienie widoku w obrębie szablonu A2 ASD. Uwaga: Kliknięcie w ramkę dodanego widoku umożliwia zmianę jej rozmiarów. 49. (Zestawienie stali) Wybór tej opcji umożliwia wstawienie w obszarze wydruku tabeli zawierającej zestawienie stali, w linii komend pojawia się komunikat: Zakres tabeli. 50. Enter Przyjęcie zakresu tabeli: Wszystko. W linii komend pojawia się tekst: Podaj punkt wstawienia tabeli.

48 strona: 48 AutoCAD Structural Detailing - Stal - Przykłady 51. LKM w miejscu docelowym dla tabeli Wstawienie tabeli z zestawieniem dla stali we wskazanym miejscu (porównaj poniższy rysunek). W analogiczny sposób można tworzyć i komponować na wydruku rysunki pozostałych pozycji Automatyczne wydruki WYKONYWANA OPERACJA 1. LKM na zakładkę Pozycje w oknie Inspektora obiektów 2. LKM w dowolną pozycję (np. S4 - słup położony na przecięciu następujących osi: C; 2; + 0) OPIS Zmiana wyglądu okna dialogowego, na liście dostępnych pozycji powinny być pokazane pozycje zdefiniowane przez użytkownika. Wybór pozycji. 3. PKM Otwarcie menu kontekstowego. 4. Automatyczne wydruki Otwarcie okna dialogowego Automatyczna generacja rysunków. 5. LKM w zakładkę Szablony Zmiana wyglądu okna dialogowego. 6. Na zakładce włączyć opcje jak pokazano poniżej Wybór parametrów szablonów.

49 AutoCAD Structural Detailing - Stal - Przykłady strona: LKM w zakładkę Formaty i skale Zmiana wyglądu okna dialogowego. 8. W polu Aranżacja widoków, wybrać dla Trybu pracy: Element warsztatowy i podczęści 9. Na zakładce Typ części wybrać Pojedyncze profile i zdefiniować skale oraz formaty jak pokazano na rysunku poniżej Definicja trybu pracy aranżacji widoków Definiuje formaty i skale dla pojedynczych profili.

50 strona: 50 AutoCAD Structural Detailing - Stal - Przykłady 10. Na zakładce Typ części zdefiniować analogicznie skale i formaty dla Pojedynczych blach i Elementów warsztatowych jak na rysunku powyżej 11. LKM w zakładkę Zestawienie stali 12. Na zakładce włączyć opcje jak pokazano poniżej Definiuje formaty i skale dla pojedynczych blach i elementów warsztatowych. Zmiana wyglądu okna dialogowego. Wybór parametrów zestawienia stali.

51 AutoCAD Structural Detailing - Stal - Przykłady strona: Generuj Rozpoczęcie generowania rysunku, zmiana wyglądu okna dialogowego.
