ROBOT Millennium wersja Podręcznik użytkownika strona: 1 SPIS TREŚCI

Transkrypt

1 ROBOT Millennium wersja Podręcznik użytkownika strona: 1 SPIS TREŚCI NOWOŚCI PROGRAMU ROBOT (WERSJA 19.0)... 4 ROBOT MILLENNIUM - KONSTRUKCJE... 4 ROBOT MILLENNIUM - KONSTRUKCJE ŻELBETOWE... 5 ROBOT MILLENNIUM - KONSTRUKCJE STALOWE INSTALACJA PROGRAMU ROBOT MILLENNIUM WYMAGANIA SPRZĘTOWE PROGRAM INSTALACYJNY Instalacje podstawowe (instalacja użytkownika) Instalacje specjalne PROTEKCJA SIECIOWA WERSJA SIECIOWA PROGRAMU ROBOT MILLENNIUM Parametry protekcji GENERACJA RAPORTU INSTALACYJNEGO WPROWADZENIE OGÓLNY OPIS PROGRAMU OGÓLNE ZASADY PRACY W SYSTEMIE ROBOT MILLENNIUM System ekranów Inspektor obiektów Menu, menu kontekstowe, paski narzędziowe Preferencje i Preferencje zadania Selekcja i filtry Wyświetlanie atrybutów konstrukcji i legenda konstrukcji Listy wykorzystywane w programie Cechy wspólne okien dialogowych (kursor graficzny, kalkulator) KONWENCJA ZNAKOWANIA LISTA KLAWISZY SKRÓTU TRYBY KURSORA OGÓLNE ZASADY TWORZENIA MODELU KONSTRUKCJI TYPY KONSTRUKCJI WĘZŁY, PRĘTY PROFILE PRĘTÓW I MATERIAŁY Definicja profilu pręta wielogałęziowego - przykład PANELE Typy powierzchniowych elementów skończonych Emitery, zagęszczanie, konsolidacja i jakość siatki ES GRUBOŚCI PANELI BRYŁY (KONSTRUKCJE OBJĘTOŚCIOWE) Opis objętościowych elementów skończonych OPERACJE NA OBIEKTACH 2D I 3D PODPORY Definicja podpory obróconej o kąt Definicja podpór sprężystych (grunty uwarstwione) OBCIĄŻENIA Kombinacje obciążeń Kombinacje normowe Obciążenia ruchome Obciążenia ruchome - Autoloader OBCIĄŻENIA KLIMATYCZNE Obciążenia klimatyczne 3D Obciążenia wiatrem na słupach, masztach Obciążenia klimatyczne na obiektach 3D Obciążenia wiatrem dla konstrukcji o podstawie wielokąta (graniastosłup)

2 strona: 2 ROBOT Millennium wersja Podręcznik użytkownika Zestawienie obciążeń (obciążenia pobierane z bazy danych) Automatyczne definiowanie obciążeń pochodzących od parcia gruntu KABLE INNE ATRYBUTY KONSTRUKCJI INNE ELEMENTY SKŁADOWE KONSTRUKCJI Operacje edycyjne KONSTRUKCJE TYPOWE KONSTRUKCJE FAZOWE ANALIZA KONSTRUKCJI URUCHOMIENIE OBLICZEŃ KONSTRUKCJI DOSTĘPNE TYPY ANALIZY DEFINICJA NOWEGO PRZYPADKU LUB ZMIANA TYPU ANALIZY Przykład definicji przypadku analizy modalnej konstrukcji (drgania własne konstrukcji) Przykład definicji przypadku analizy sejsmicznej i spektralnej RESTART OBLICZEŃ WIZUALIZACJA PROCESU OBLICZENIOWEGO ANALIZA WYNIKÓW WYKRESY TABELE MAPY NA PRĘTACH MAPY (PANELE) PRZECIĘCIA PANELI MAPY NA BRYŁACH PRZECIĘCIA PRZEZ BRYŁY ANALIZA NAPRĘŻEŃ ANALIZA NAPRĘŻEŃ KONSTRUKCJI ANALIZA GLOBALNA ANALIZA SZCZEGÓŁOWA LINIE WPŁYWU WYNIKI ZREDUKOWANE DLA PANELI WYKRESY I TABELE DLA ANALIZY CZASOWEJ / ANALIZ ZAAWANSOWANYCH WYMIAROWANIE KONSTRUKCJI WYMIAROWANIE STALI / ALUMINIUM Analiza szczegółowa (polska norma stalowa PN 90) Analiza szczegółowa (norma Eurocode3) Analiza szczegółowa (francuska norma CM66) Weryfikacja prętów wielogałęziowych (polska norma stalowa lub Eurocode 3) Weryfikacja prętów wielogałęziowych (francuska norma stalowa CM66) WYMIAROWANIE ELEMENTÓW KONSTRUKCJI ŻELBETOWYCH Wymiarowanie belek Definicja belek żelbetowych - tryb interaktywny Wymiarowanie słupów Przykład generacji zbrojenia słupa i rysunków zbrojenia (z możliwością wczytania rysunku do programu RCAD żelbetowy) Wymiarowanie fundamentów Wymiarowanie ław fundamentowych Wymiarowanie belek-ścian Rysunki wykonawcze WYMIAROWANIE PRĘTÓW ŻELBETOWYCH WYMIAROWANIE POŁĄCZEŃ Wymiarowanie połączeń - szczegóły dla polskiej normy PN-90/B WYMIAROWANIE DREWNA ZBROJENIE PŁYT I POWŁOK BAZY PROFILI PRĘTÓW WYDRUKI

3 ROBOT Millennium wersja Podręcznik użytkownika strona: NOTKI OBLICZENIOWE KOMPOZYCJA WYDRUKU Zakładka Standard Zakładka Zrzuty ekranu Zakładka Szablony Zakładka Wydruk uproszczony UKŁAD STRONY ZAŁĄCZNIKI ZAŁĄCZNIK 1 - ELEMENTY PRĘTOWE (NIELINIOWA ANALIZA W PROGRAMIE ROBOT) ZAŁĄCZNIK 2 - PRZYKŁADY GENERACJI SIATKI POW. ELEMENTÓW SKOŃCZONYCH ZAŁĄCZNIK 3 - PROJEKTOWANIE PROFILI PRĘTÓW LITYCH/CIENKOŚCIENNYCH

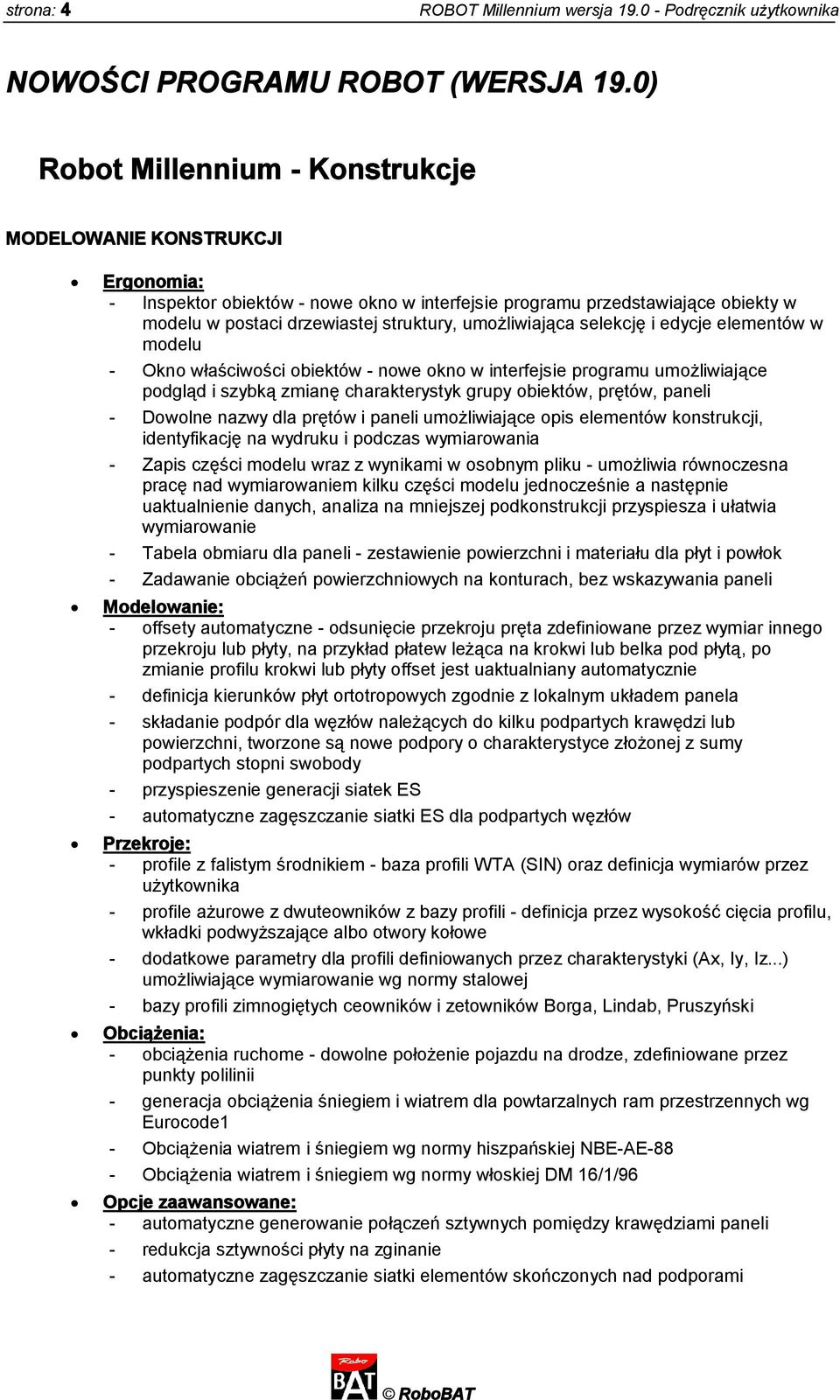

4 strona: 4 ROBOT Millennium wersja Podręcznik użytkownika NOWOŚCI PROGRAMU ROBOT (WERSJA 19.0) Robot Millennium - Konstrukcje MODELOWANIE KONSTRUKCJI Ergonomia: - Inspektor obiektów - nowe okno w interfejsie programu przedstawiające obiekty w modelu w postaci drzewiastej struktury, umożliwiająca selekcję i edycje elementów w modelu - Okno właściwości obiektów - nowe okno w interfejsie programu umożliwiające podgląd i szybką zmianę charakterystyk grupy obiektów, prętów, paneli - Dowolne nazwy dla prętów i paneli umożliwiające opis elementów konstrukcji, identyfikację na wydruku i podczas wymiarowania - Zapis części modelu wraz z wynikami w osobnym pliku - umożliwia równoczesna pracę nad wymiarowaniem kilku części modelu jednocześnie a następnie uaktualnienie danych, analiza na mniejszej podkonstrukcji przyspiesza i ułatwia wymiarowanie - Tabela obmiaru dla paneli - zestawienie powierzchni i materiału dla płyt i powłok - Zadawanie obciążeń powierzchniowych na konturach, bez wskazywania paneli Modelowanie: - offsety automatyczne - odsunięcie przekroju pręta zdefiniowane przez wymiar innego przekroju lub płyty, na przykład płatew leżąca na krokwi lub belka pod płytą, po zmianie profilu krokwi lub płyty offset jest uaktualniany automatycznie - definicja kierunków płyt ortotropowych zgodnie z lokalnym układem panela - składanie podpór dla węzłów należących do kilku podpartych krawędzi lub powierzchni, tworzone są nowe podpory o charakterystyce złożonej z sumy podpartych stopni swobody - przyspieszenie generacji siatek ES - automatyczne zagęszczanie siatki ES dla podpartych węzłów Przekroje: - profile z falistym środnikiem - baza profili WTA (SIN) oraz definicja wymiarów przez użytkownika - profile ażurowe z dwuteowników z bazy profili - definicja przez wysokość cięcia profilu, wkładki podwyższające albo otwory kołowe - dodatkowe parametry dla profili definiowanych przez charakterystyki (Ax, Iy, Iz...) umożliwiające wymiarowanie wg normy stalowej - bazy profili zimnogiętych ceowników i zetowników Borga, Lindab, Pruszyński Obciążenia: - obciążenia ruchome - dowolne położenie pojazdu na drodze, zdefiniowane przez punkty polilinii - generacja obciążenia śniegiem i wiatrem dla powtarzalnych ram przestrzennych wg Eurocode1 - Obciążenia wiatrem i śniegiem wg normy hiszpańskiej NBE-AE-88 - Obciążenia wiatrem i śniegiem wg normy włoskiej DM 16/1/96 Opcje zaawansowane: - automatyczne generowanie połączeń sztywnych pomiędzy krawędziami paneli - redukcja sztywności płyty na zginanie - automatyczne zagęszczanie siatki elementów skończonych nad podporami

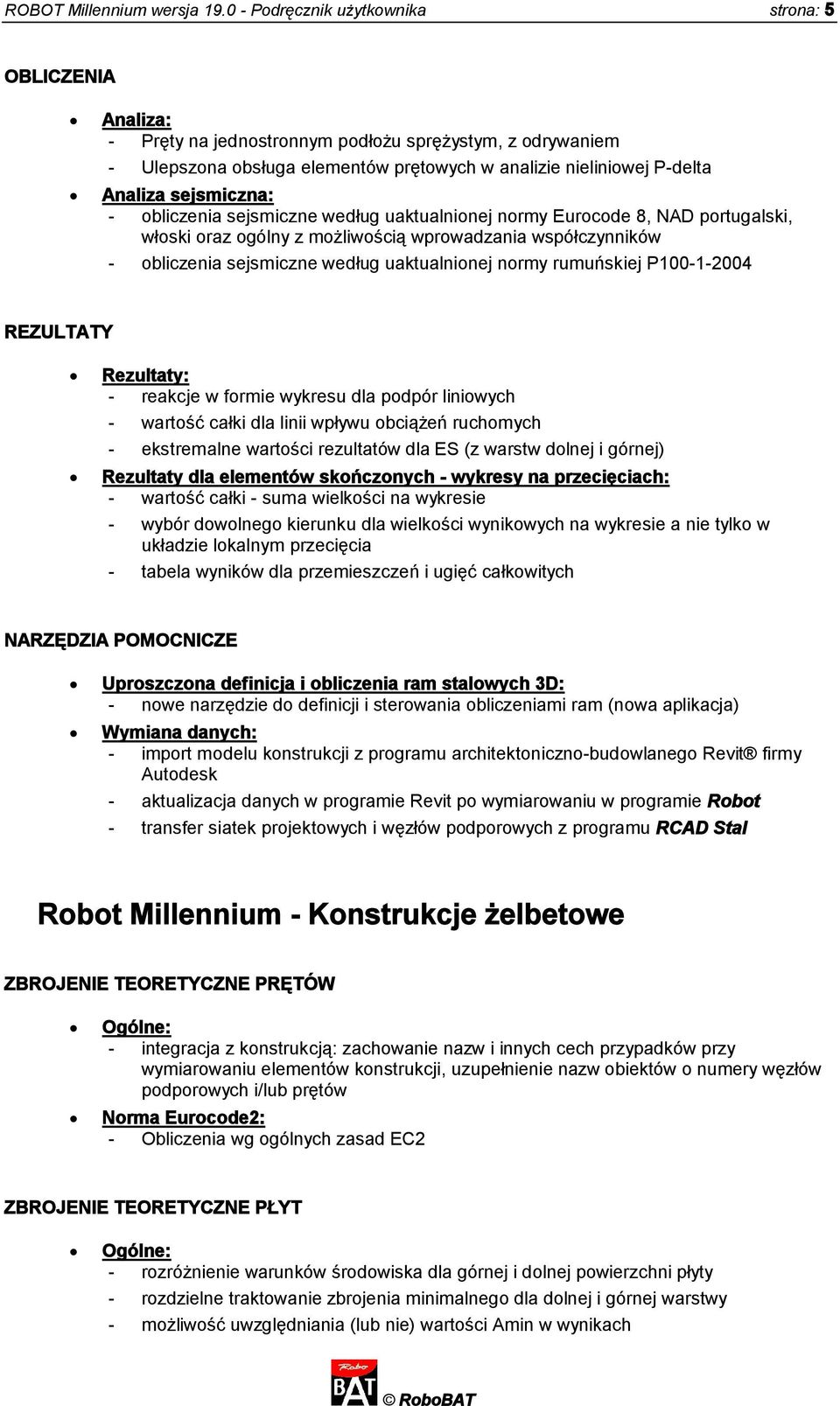

5 ROBOT Millennium wersja Podręcznik użytkownika strona: 5 OBLICZENIA Analiza: - Pręty na jednostronnym podłożu sprężystym, z odrywaniem - Ulepszona obsługa elementów prętowych w analizie nieliniowej P-delta Analiza sejsmiczna: - obliczenia sejsmiczne według uaktualnionej normy Eurocode 8, NAD portugalski, włoski oraz ogólny z możliwością wprowadzania współczynników - obliczenia sejsmiczne według uaktualnionej normy rumuńskiej P REZULTATY Rezultaty: - reakcje w formie wykresu dla podpór liniowych - wartość całki dla linii wpływu obciążeń ruchomych - ekstremalne wartości rezultatów dla ES (z warstw dolnej i górnej) Rezultaty dla elementów skończonych - wykresy na przecięciach: - wartość całki - suma wielkości na wykresie - wybór dowolnego kierunku dla wielkości wynikowych na wykresie a nie tylko w układzie lokalnym przecięcia - tabela wyników dla przemieszczeń i ugięć całkowitych NARZĘDZIA POMOCNICZE Uproszczona definicja i obliczenia ram stalowych 3D: - nowe narzędzie do definicji i sterowania obliczeniami ram (nowa aplikacja) Wymiana danych: - import modelu konstrukcji z programu architektoniczno-budowlanego Revit firmy Autodesk - aktualizacja danych w programie Revit po wymiarowaniu w programie Robot - transfer siatek projektowych i węzłów podporowych z programu RCAD Stal Robot Millennium - Konstrukcje żelbetowe ZBROJENIE TEORETYCZNE PRĘTÓW Ogólne: - integracja z konstrukcją: zachowanie nazw i innych cech przypadków przy wymiarowaniu elementów konstrukcji, uzupełnienie nazw obiektów o numery węzłów podporowych i/lub prętów Norma Eurocode2: - Obliczenia wg ogólnych zasad EC2 ZBROJENIE TEORETYCZNE PŁYT Ogólne: - rozróżnienie warunków środowiska dla górnej i dolnej powierzchni płyty - rozdzielne traktowanie zbrojenia minimalnego dla dolnej i górnej warstwy - możliwość uwzględniania (lub nie) wartości Amin w wynikach

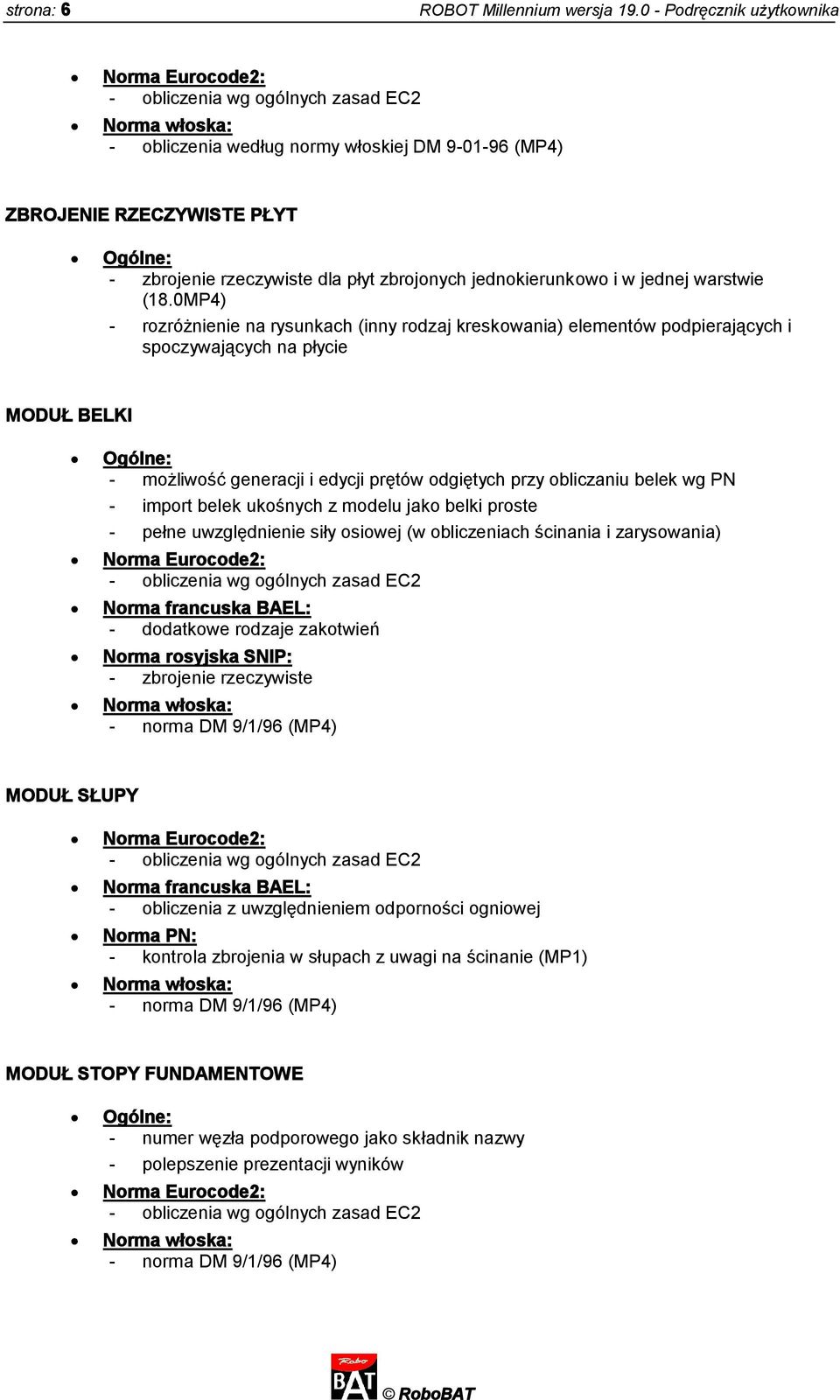

6 strona: 6 ROBOT Millennium wersja Podręcznik użytkownika Norma Eurocode2: - obliczenia wg ogólnych zasad EC2 Norma włoska: - obliczenia według normy włoskiej DM (MP4) ZBROJENIE RZECZYWISTE PŁYT Ogólne: - zbrojenie rzeczywiste dla płyt zbrojonych jednokierunkowo i w jednej warstwie (18.0MP4) - rozróżnienie na rysunkach (inny rodzaj kreskowania) elementów podpierających i spoczywających na płycie MODUŁ BELKI Ogólne: - możliwość generacji i edycji prętów odgiętych przy obliczaniu belek wg PN - import belek ukośnych z modelu jako belki proste - pełne uwzględnienie siły osiowej (w obliczeniach ścinania i zarysowania) Norma Eurocode2: - obliczenia wg ogólnych zasad EC2 Norma francuska BAEL: - dodatkowe rodzaje zakotwień Norma rosyjska SNIP: - zbrojenie rzeczywiste Norma włoska: - norma DM 9/1/96 (MP4) MODUŁ SŁUPY Norma Eurocode2: - obliczenia wg ogólnych zasad EC2 Norma francuska BAEL: - obliczenia z uwzględnieniem odporności ogniowej Norma PN: - kontrola zbrojenia w słupach z uwagi na ścinanie (MP1) Norma włoska: - norma DM 9/1/96 (MP4) MODUŁ STOPY FUNDAMENTOWE Ogólne: - numer węzła podporowego jako składnik nazwy - polepszenie prezentacji wyników Norma Eurocode2: - obliczenia wg ogólnych zasad EC2 Norma włoska: - norma DM 9/1/96 (MP4)

7 ROBOT Millennium wersja Podręcznik użytkownika strona: 7 Robot Millennium - Konstrukcje stalowe WYMIAROWANIE PRĘTÓW STALOWYCH Ogólne: - ujednolicenie obliczeń automatycznej długości wyboczeniowej we wszystkich normach COM Norma PN: - wymiarowanie profili z falistym środnikiem (SIN) Norma Eurocode3: - wymiarowanie według nowej edycji normy EC3 (EC3:2005) Norma BSK: - uwzględnianie efektu skręcania dla normy szwedzkiej BSK Norma GB : - wymiarowanie prętów według normy chińskiej GB (18.0MP4) WYMIAROWANIE POŁĄCZEŃ STALOWYCH Ogólne: - nowy interfejs dla zarządzania połączeniami z udziałem inspektora obiektów - możliwość wielokrotnego kopiowania połączeń na konstrukcji - tworzenie wielu połączeń dla wyselekcjonowanych prętów konstrukcji - komunikaty weryfikacyjne uzupełnione o wartości liczbowe - notki obliczeniowe w formacie HTML wraz z eksportem do programów MS Word i MS Excel Norma PN: - obliczenia stopy zamocowanej (18.0MP4) - obliczenia stopy zabetonowanej(18.0mp4) - połączenie belka-podciąg - definicja żeber trapezowych dla stopy przegubowej Norma EC3 (EN :2005): - połączenia belka-słup - analiza podatności połączenia belka-słup

8 strona: 8 ROBOT Millennium wersja Podręcznik użytkownika 1. INSTALACJA PROGRAMU ROBOT MILLENNIUM 1.1. Wymagania sprzętowe Aby efektywnie pracować w programie Robot Millennium, należy posiadać: HARDWARE / SOFTWARE WYMAGANIA UWAGI komputer IBM PC (lub kompatybilny) system operacyjny Windows NT / 2000 / XP zalecany jest system Windows 2000 lub XP Professional procesor RAM Pentium III (lub wyższy) 256 MB pamięci RAM (ze względu na to, iż system operacyjny zajmuje zazwyczaj około 120 MB, a Robot potrzebuje około 100 MB wolnej pamięci RAM) dla zaawansowanych użytkowników zaleca się 512 MB RAM HDD około 500 MB wolnego miejsca na dysku po instalacji dla zaawansowanych użytkowników zaleca się 5 GB wolnego miejsca na dysku po instalacji Grafika - rozdzielczość 1024x768 CD-ROM potrzebny jedynie podczas instalacji programu. Robot Millennium jest dostarczany z kluczem protekcyjnym, który jest niezbędny do poprawnego używania programu. Należy pamiętać, że klucz powinien być włożony do portu przed każdym rozpoczęciem pracy w programie oraz iż powinien tam pozostać podczas trwania pracy w programie. Aby poprawnie drukowane były notki obliczeniowe z programu Robot Millennium, konieczne jest posiadanie zainstalowanego w systemie edytora tekstu umożliwiającego odczyt plików w formacie *.rft (Rich Text Format). Do takich edytorów należy na przykład MS Word w wersji 6.0 (lub wyższej) oraz WordPad, który jest standardowo instalowany razem z systemem Windows Program instalacyjny Po pierwsze należy włożyć płytę kompaktową z instalacją programu Robot Millennium do odpowiedniego czytnika. UWAGA: Klucz protekcyjny NIE może być włożony do portu komputera. Po włożeniu płyty CD do napędu automatycznie uruchamiana jest prezentacja multimedialna w języku zgodnym z ustawieniami regionalnymi systemu operacyjnego Windows (jeżeli taka prezentacja na CD nie istnieje, to uruchamiana jest prezentacja domyślna).

9 ROBOT Millennium wersja Podręcznik użytkownika strona: 9 Po naciśnięciu klawisza Robot Office znajdującego się w grupie Instalacje (na ekranie Menu główne pokazanym na powyższym rysunku) pojawia się ekran pokazany na poniższym rysunku umożliwiający wybór typu instalacji produktów firmy RoboBAT.

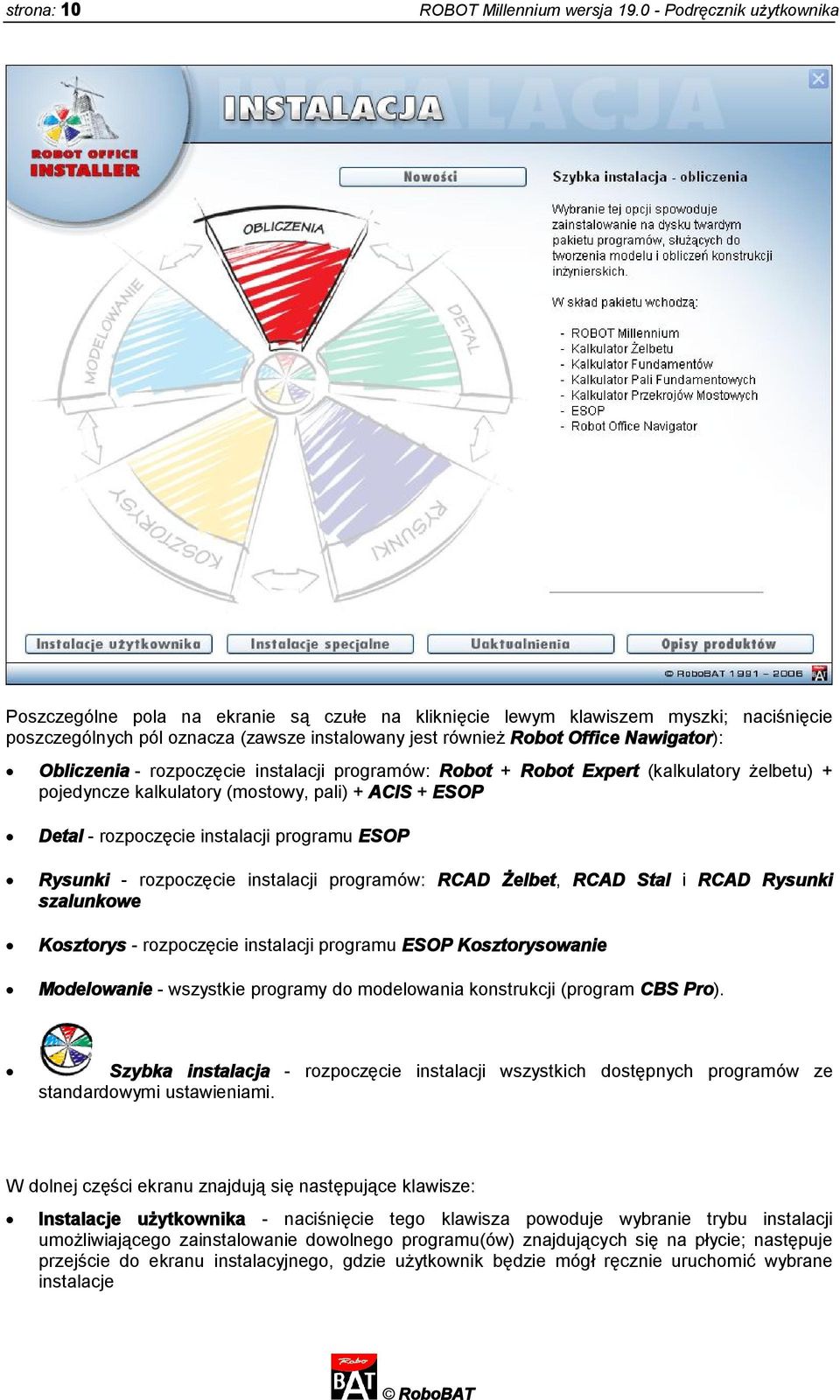

10 strona: 10 ROBOT Millennium wersja Podręcznik użytkownika Poszczególne pola na ekranie są czułe na kliknięcie lewym klawiszem myszki; naciśnięcie poszczególnych pól oznacza (zawsze instalowany jest również Robot Office Nawigator): Obliczenia - rozpoczęcie instalacji programów: Robot + Robot Expert (kalkulatory żelbetu) + pojedyncze kalkulatory (mostowy, pali) + ACIS + ESOP Detal - rozpoczęcie instalacji programu ESOP Rysunki - rozpoczęcie instalacji programów: RCAD Żelbet, RCAD Stal i RCAD Rysunki szalunkowe Kosztorys - rozpoczęcie instalacji programu ESOP Kosztorysowanie Modelowanie - wszystkie programy do modelowania konstrukcji (program CBS Pro). Szybka instalacja - rozpoczęcie instalacji wszystkich dostępnych programów ze standardowymi ustawieniami. W dolnej części ekranu znajdują się następujące klawisze: Instalacje użytkownika - naciśnięcie tego klawisza powoduje wybranie trybu instalacji umożliwiającego zainstalowanie dowolnego programu(ów) znajdujących się na płycie; następuje przejście do ekranu instalacyjnego, gdzie użytkownik będzie mógł ręcznie uruchomić wybrane instalacje

11 ROBOT Millennium wersja Podręcznik użytkownika strona: 11 Instalacje specjalne - naciśnięcie tego klawisza powoduje wybór trybu instalacji specjalnych: instalacja wersji sieciowej, instalacja protekcji sieciowej, instalacja monitora sieciowego; następuje przejście do ekranu instalacyjnego, gdzie użytkownik będzie mógł ręcznie uruchomić wybrane instalacje Uaktualnienia - naciśnięcie tego klawisza powoduje wybór trybu pozwalającego na przeszukanie Internetu w celu znalezienia nowszych wersji już zainstalowanego programu (lub np. Maintenance Pack do wybranego programu). Po wybraniu zestawu instalacji uruchamiany jest Koordynator Instalacji, który umożliwia instalację wielu produktów. Na początku wybrany musi zostać język instalacji. Następnie na ekranie pojawiają się okna dialogowe, które uruchamiane są podczas zwykłej instalacji pojedynczego produktu (lokalizacja programu na dysku, autoryzacja itp.); podczas tych operacji szacowane jest miejsce na dysku. Wszystkie produkty będą zainstalowane w podkatalogach w podanej lokalizacji na dysku. Instalacja wspólna wszystkich produktów powoduje zainstalowanie następujących programów: Robot: wszystkie niezbędne elementy programu w 1 języku RCAD: Stal, Żelbet i Rysunki szalunkowe ESOP: wszystkie niezbędne elementy programu w 1 języku Robot Expert: wszystkie niezbędne elementy programu w 1 języku. Dodatkowo zainstalowany zostanie dodatkowy katalog na dysku Robot Office Common zawierający wspólne dane dla wszystkich programów (np. bazy profili, materiałów, prętów i siatek zbrojeniowych, regulaminy normowe itp.). Modyfikacja elementu w dowolnej bazie katalogu Robot Office Common (lub dodanie nowych elementów do bazy) będzie widoczna we wszystkich zainstalowanych programach. UWAGA: W trakcie instalacji istnieje możliwość (jeżeli zachodzi taka potrzeba) powrotu do poprzednio przedstawianego na ekranie okna dialogowego w celu dokonania poprawek w treści informacji wpisanych przez użytkownika Instalacje podstawowe (instalacja użytkownika) Instalacja programu Robot na pojedynczym komputerze może być przeprowadzona na dwa sposoby: naciskając część koła nazwaną OBLICZENIA (szybka instalacja programów obliczeniowych) naciskając klawisz Instalacje użytkownika (instalacja dowolnego programu znajdującego się na płytce CD). UWAGA: Klucz protekcyjny NIE może być włożony do portu komputera. Poniżej przedstawiono kolejne etapy instalacji systemu Robot Millennium na pojedynczym komputerze po wybraniu instalacji użytkownika (po naciśnięciu klawisza Instalacja użytkownika): 1. Pojawia się okno dialogowe z UMOWĄ LICENCYJNĄ systemu Robot Millennium; aby kontynuować instalację po zapoznaniu się z warunkami umowy, należy nacisnąć klawisz TAK (akceptacja warunków umowy licencyjnej); następne okno dialogowe prezentuje uwagi dotyczące działania programu Robot Millennium; kontynuacja instalacji nastąpi po naciśnięciu klawisza DALEJ. 2. Pojawia się okno dialogowe umożliwiające podanie podstawowych informacji o użytkowniku (patrz poniższy rysunek); należy w nim wpisać nazwisko (inicjały) użytkownika, nazwę firmy i opcjonalnie adres poczty elektronicznej; dodatkowo można zdecydować, czy instalowana aplikacja ma być używana przez wszystkich użytkowników komputera, czy tylko przez wskazanego użytkownika; aby kontynuować, naciśnij klawisz DALEJ.

12 strona: 12 ROBOT Millennium wersja Podręcznik użytkownika 3. Pojawia się okno, w którym podany może zostać docelowy folder instalacji programów na dysku (patrz poniższy rysunek); domyślnym katalogiem instalacyjnym jest folder: C:/Program Files/Robot Office. Lokalizacja może być wpisana bezpośrednio z klawiatury lub wybrana przy pomocy klawisza PRZEGLĄDAJ dostępnego w dolnej części okienka; jeżeli podanego foldera nie ma na dysku, program instalacyjny utworzy folder o podanej przez użytkownika nazwie; aby kontynuować, naciśnij klawisz DALEJ. UWAGA: Nie zaleca się instalacji programu Robot na dysku podłączonym (substowanym). W takiej sytuacji po wykonaniu restartu systemu Windows serwis programu Robot nie zostanie zarejestrowany; aby był on dostępny, trzeba go będzie zainstalować wykorzystując odpowiednią ikonę znajdującą się w folderze programu Robot.

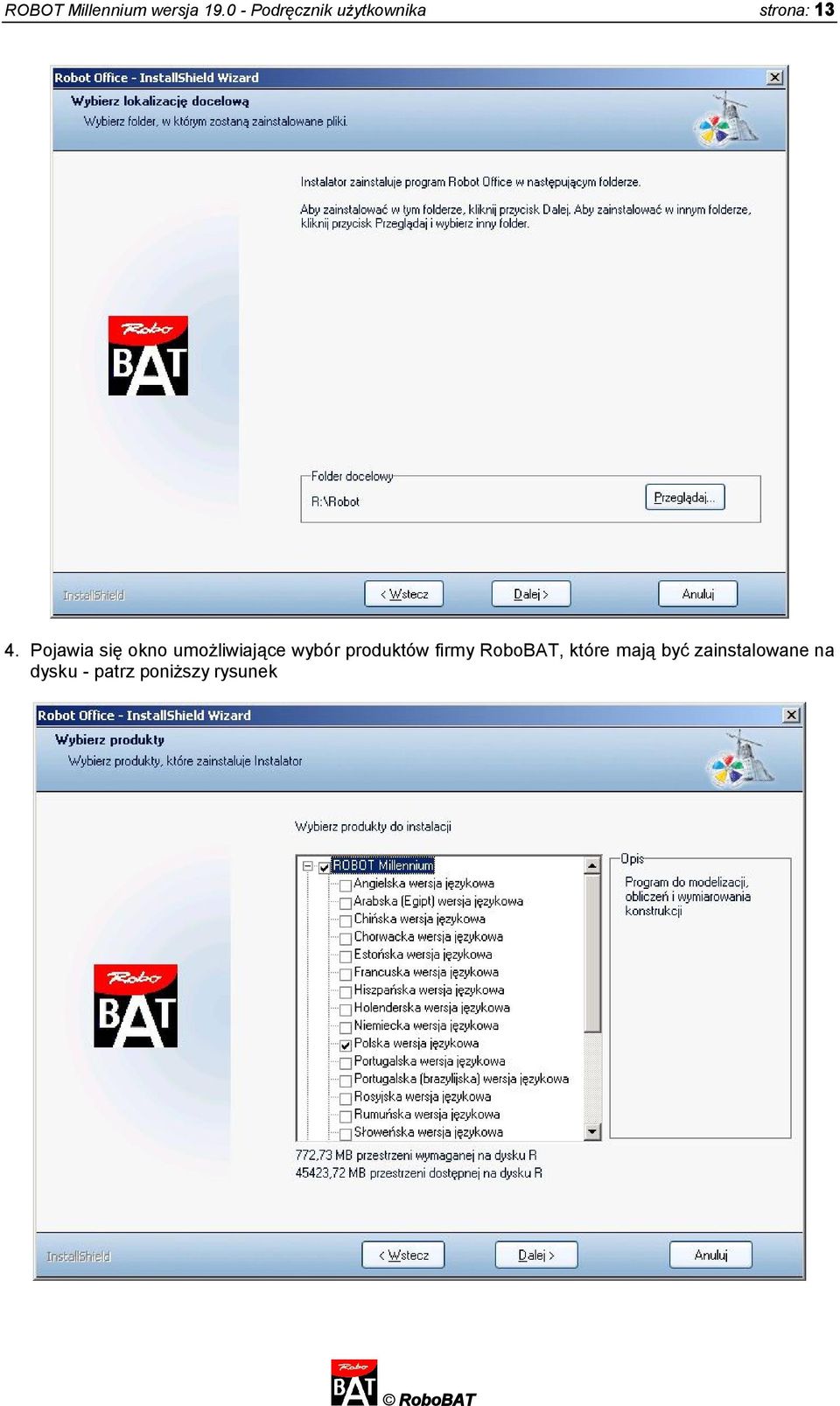

13 ROBOT Millennium wersja Podręcznik użytkownika strona: Pojawia się okno umożliwiające wybór produktów firmy RoboBAT, które mają być zainstalowane na dysku - patrz poniższy rysunek

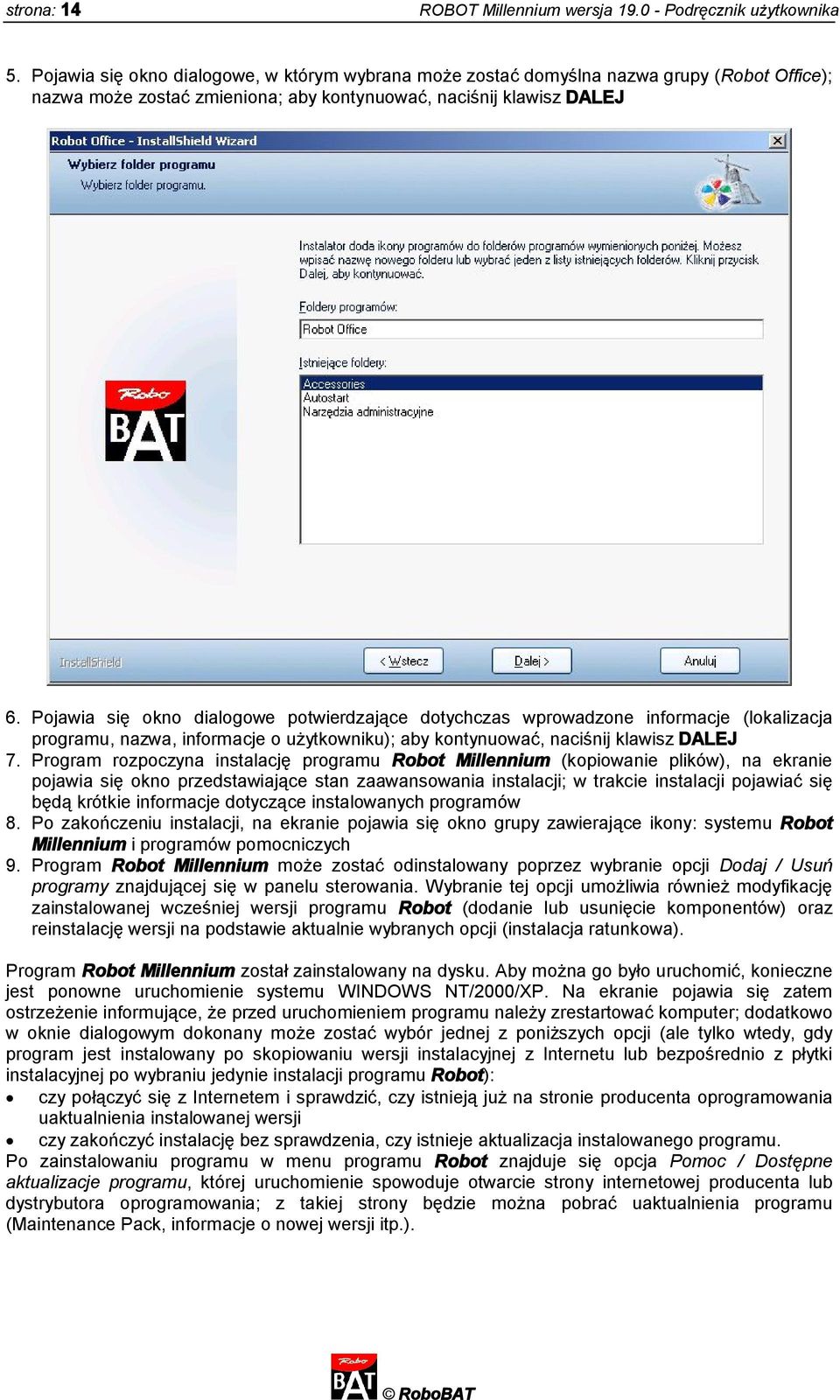

14 strona: 14 ROBOT Millennium wersja Podręcznik użytkownika 5. Pojawia się okno dialogowe, w którym wybrana może zostać domyślna nazwa grupy (Robot Office); nazwa może zostać zmieniona; aby kontynuować, naciśnij klawisz DALEJ 6. Pojawia się okno dialogowe potwierdzające dotychczas wprowadzone informacje (lokalizacja programu, nazwa, informacje o użytkowniku); aby kontynuować, naciśnij klawisz DALEJ 7. Program rozpoczyna instalację programu Robot Millennium (kopiowanie plików), na ekranie pojawia się okno przedstawiające stan zaawansowania instalacji; w trakcie instalacji pojawiać się będą krótkie informacje dotyczące instalowanych programów 8. Po zakończeniu instalacji, na ekranie pojawia się okno grupy zawierające ikony: systemu Robot Millennium i programów pomocniczych 9. Program Robot Millennium może zostać odinstalowany poprzez wybranie opcji Dodaj / Usuń programy znajdującej się w panelu sterowania. Wybranie tej opcji umożliwia również modyfikację zainstalowanej wcześniej wersji programu Robot (dodanie lub usunięcie komponentów) oraz reinstalację wersji na podstawie aktualnie wybranych opcji (instalacja ratunkowa). Program Robot Millennium został zainstalowany na dysku. Aby można go było uruchomić, konieczne jest ponowne uruchomienie systemu WINDOWS NT/2000/XP. Na ekranie pojawia się zatem ostrzeżenie informujące, że przed uruchomieniem programu należy zrestartować komputer; dodatkowo w oknie dialogowym dokonany może zostać wybór jednej z poniższych opcji (ale tylko wtedy, gdy program jest instalowany po skopiowaniu wersji instalacyjnej z Internetu lub bezpośrednio z płytki instalacyjnej po wybraniu jedynie instalacji programu Robot): czy połączyć się z Internetem i sprawdzić, czy istnieją już na stronie producenta oprogramowania uaktualnienia instalowanej wersji czy zakończyć instalację bez sprawdzenia, czy istnieje aktualizacja instalowanego programu. Po zainstalowaniu programu w menu programu Robot znajduje się opcja Pomoc / Dostępne aktualizacje programu, której uruchomienie spowoduje otwarcie strony internetowej producenta lub dystrybutora oprogramowania; z takiej strony będzie można pobrać uaktualnienia programu (Maintenance Pack, informacje o nowej wersji itp.).

15 ROBOT Millennium wersja Podręcznik użytkownika strona: 15 Uruchomienie programu Robot Millennium jest możliwe poprzez: dwukrotne kliknięcie w ikonę systemu znajdującą się na pulpicie systemu Windows (o ile podczas instalacji użytkownik wybrał opcję tworzenia ikony) wybranie komendy Robot Millennium w utworzonej grupie Robot Structural Office Instalacje specjalne Protekcja sieciowa Dla komputerów pracujących w sieci można użyć specjalnego klucza sieciowego, instalowanego na jednym, wybranym komputerze. Instalacja protekcji sieciowej pozwala na zainstalowanie programu (Robot, RCAD) na wielu komputerach w sieci komputerowej (czyli jest to instalacja wielostanowiskowa programu) i wykorzystywaniu wspólnego klucza sieciowego obecnego na jednym komputerze (nie ma konieczności używania odrębnych kluczy protekcyjnych na każdym komputerze znajdującym się w sieci). Taki system protekcji nazywany jest Protekcją sieciową. Protekcja sieciowa jest niezależna od instalacji wersji sieciowej programu i wymaga jedynie istnienia samej sieci komputerowej. Aby prawidłowo obsługiwać klucz sieciowy należy na komputerze, do którego będzie on podłączony, zainstalować specjalistyczny program nadzorujący, tzw. menedżer protekcji (NetHASP License Manager); jest to instalacja protekcji sieciowej - patrz opis poniżej. Po zakończeniu instalacji sieciowej i podłączeniu klucza sieciowego każdy z komputerów pracujących w sieci będzie mógł wykorzystywać protekcję sieciową. Aby poprawnie działała zainstalowana protekcja sieciowa, muszą być spełnione warunki: komputer, na którym zainstalowany jest serwer protekcji sieciowej, musi mieć fizyczny internetowy adres IP (jeżeli stanowisko nie jest w sieci lokalnej) lub adres sieci lokalnej na wszystkich pozostałych komputerach musi być zainstalowany jeden z dostępnych protokołów (np. TCP\IP). Poniżej przedstawiono kolejne etapy instalacji systemu Robot Millennium na wielu stanowiskach z jedną protekcją sieciową: instalacja protekcji sieciowej (patrz opis poniżej); instalacja może być wykonana bezpośrednio z płytki CD poprzez naciśnięcie klawisza Protekcja sieciowa znajdującego się w oknie Instalacji specjalnych lub uruchomienie pliku lmsetup.exe znajdującego się w katalogu Install \ Hasp \ Servers \ Win32 (program może być instalowany jako aplikacja lub jako serwis)

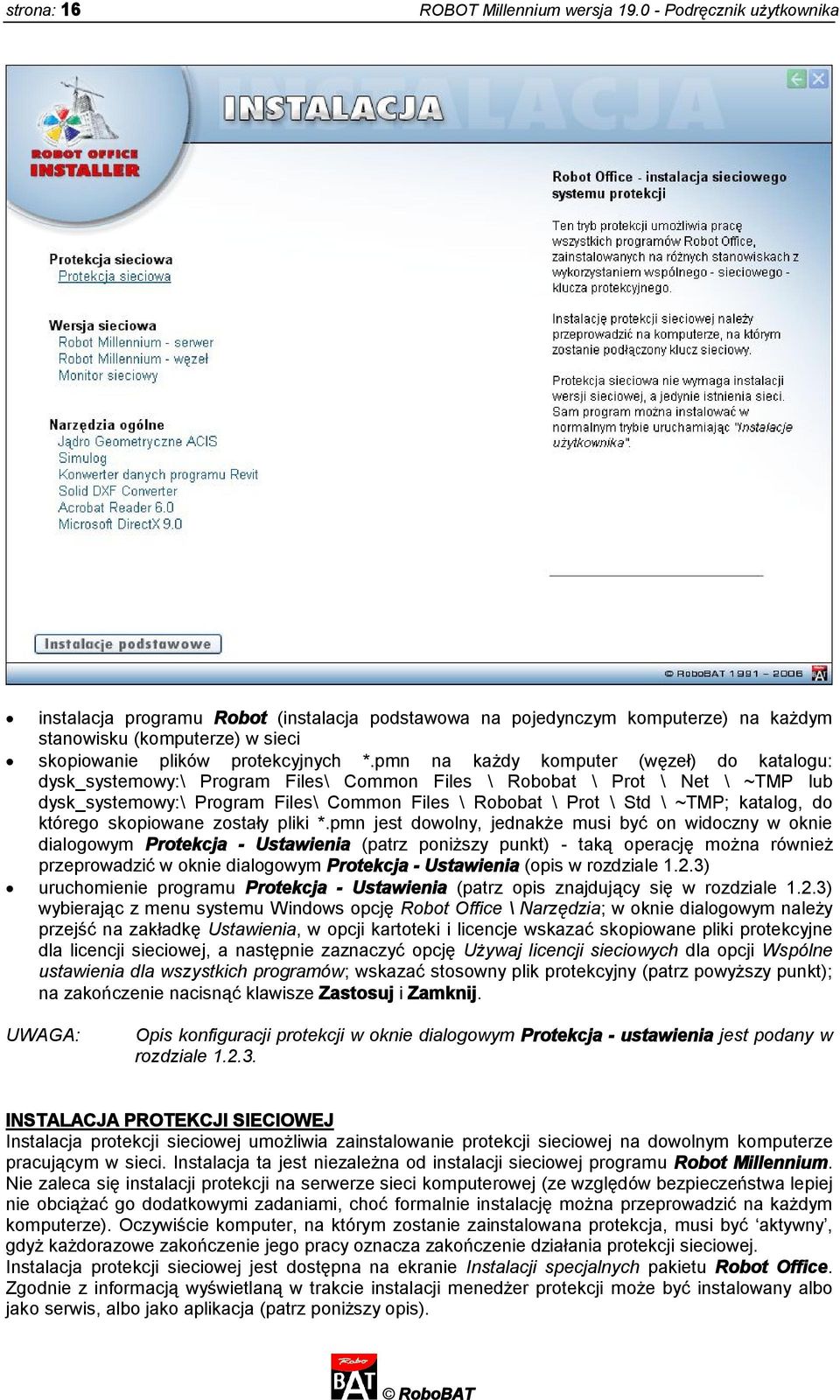

16 strona: 16 ROBOT Millennium wersja Podręcznik użytkownika instalacja programu Robot (instalacja podstawowa na pojedynczym komputerze) na każdym stanowisku (komputerze) w sieci skopiowanie plików protekcyjnych *.pmn na każdy komputer (węzeł) do katalogu: dysk_systemowy:\ Program Files\ Common Files \ Robobat \ Prot \ Net \ ~TMP lub dysk_systemowy:\ Program Files\ Common Files \ Robobat \ Prot \ Std \ ~TMP; katalog, do którego skopiowane zostały pliki *.pmn jest dowolny, jednakże musi być on widoczny w oknie dialogowym Protekcja - Ustawienia (patrz poniższy punkt) - taką operację można również przeprowadzić w oknie dialogowym Protekcja - Ustawienia (opis w rozdziale 1.2.3) uruchomienie programu Protekcja - Ustawienia (patrz opis znajdujący się w rozdziale 1.2.3) wybierając z menu systemu Windows opcję Robot Office \ Narzędzia; w oknie dialogowym należy przejść na zakładkę Ustawienia, w opcji kartoteki i licencje wskazać skopiowane pliki protekcyjne dla licencji sieciowej, a następnie zaznaczyć opcję Używaj licencji sieciowych dla opcji Wspólne ustawienia dla wszystkich programów; wskazać stosowny plik protekcyjny (patrz powyższy punkt); na zakończenie nacisnąć klawisze Zastosuj i Zamknij. UWAGA: Opis konfiguracji protekcji w oknie dialogowym Protekcja - ustawienia jest podany w rozdziale INSTALACJA PROTEKCJI SIECIOWEJ Instalacja protekcji sieciowej umożliwia zainstalowanie protekcji sieciowej na dowolnym komputerze pracującym w sieci. Instalacja ta jest niezależna od instalacji sieciowej programu Robot Millennium. Nie zaleca się instalacji protekcji na serwerze sieci komputerowej (ze względów bezpieczeństwa lepiej nie obciążać go dodatkowymi zadaniami, choć formalnie instalację można przeprowadzić na każdym komputerze). Oczywiście komputer, na którym zostanie zainstalowana protekcja, musi być aktywny, gdyż każdorazowe zakończenie jego pracy oznacza zakończenie działania protekcji sieciowej. Instalacja protekcji sieciowej jest dostępna na ekranie Instalacji specjalnych pakietu Robot Office. Zgodnie z informacją wyświetlaną w trakcie instalacji menedżer protekcji może być instalowany albo jako serwis, albo jako aplikacja (patrz poniższy opis).

17 ROBOT Millennium wersja Podręcznik użytkownika strona: 17 Rozpoczęcie instalacji protekcji sieciowej następuje po naciśnięciu klawisza Instalacje specjalne w menu ekranu Instalacja (porównaj rozdział 1.2), a następnie naciśnięciu klawisza Protekcja sieciowa. Po rozpoczęciu instalacji protekcji sieciowej na ekranie pojawia się okno, w którym należy wybrać język instalacji. Instalacja protekcji sieciowej umożliwia założenie protekcji dla całej sieci za pomocą jednego klucza. UWAGA: Klucz protekcyjny NIE może być włożony do portu komputera; informuje o tym komunikat pokazany na poniższym rysunku. Na ekranie pojawia się okno pokazane na rysunku poniżej, w którym wybrany może zostać typ instalacji menedżera protekcji.

18 strona: 18 ROBOT Millennium wersja Podręcznik użytkownika Istnieją dwie możliwości: - tryb instalacji aplikacja - tryb instalacji serwis. W trybie aplikacji menedżer jest dodawany do programów uruchamiających się po włączeniu komputera (znajduje się w programach menu Start ); ten typ instalacji jest zalecany, gdy na komputerze znajdują się programy zabezpieczające typu firewall, które mogą blokować dostęp do posiadanego klucza protekcyjnego, a co za tym idzie, uniemożliwić działanie protekcji. Jeżeli wybrany został tryb serwis, to blokada klucza protekcyjnego nie będzie sygnalizowana. Na zakończenie instalacji pojawia się komunikat o włożeniu klucza sieciowego i możliwości konfiguracji parametrów protekcji. Opis okna dialogowego Protekcja - Ustawienia znajduje się w rozdziale

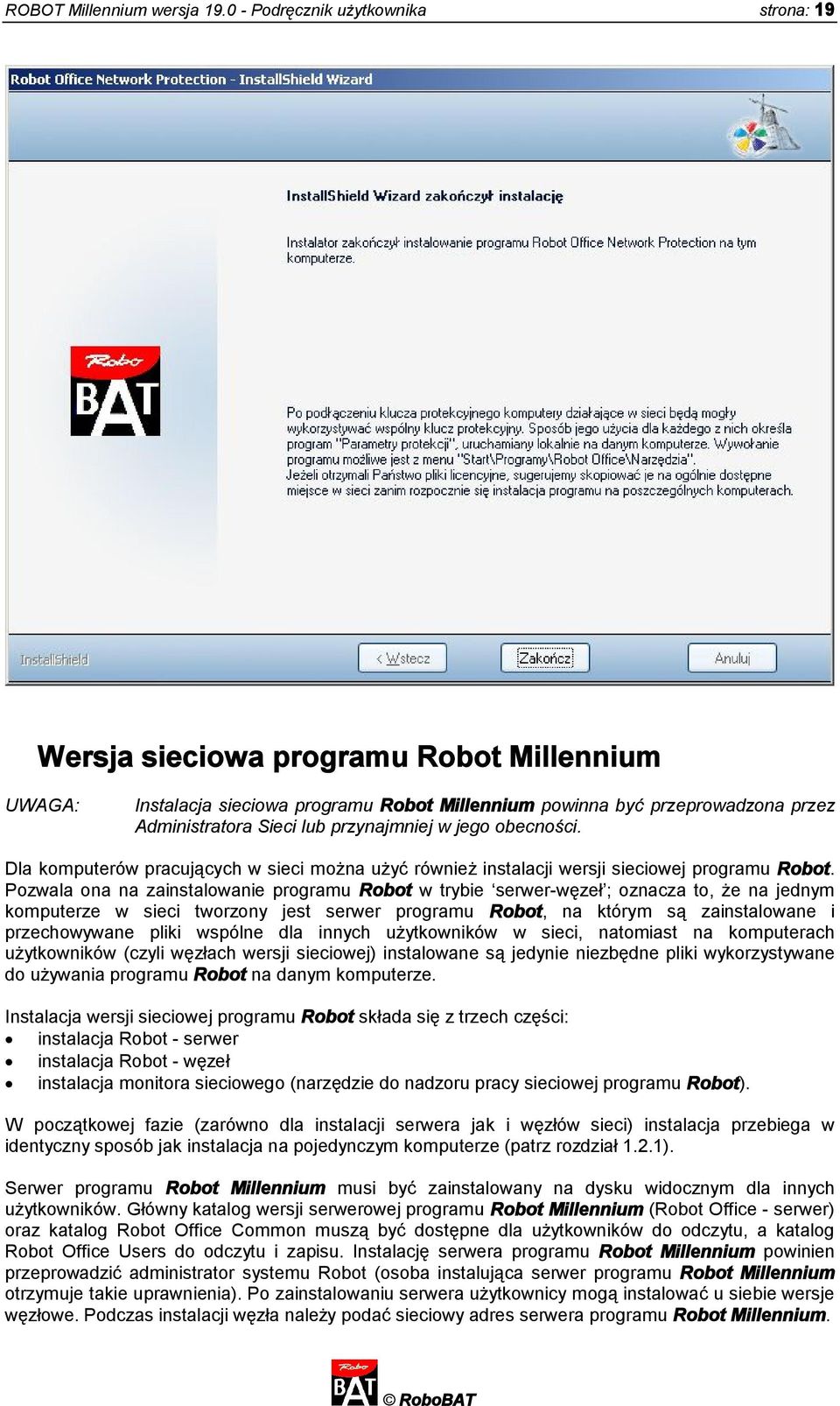

19 ROBOT Millennium wersja Podręcznik użytkownika strona: 19 Wersja sieciowa programu Robot Millennium UWAGA: Instalacja sieciowa programu Robot Millennium powinna być przeprowadzona przez Administratora Sieci lub przynajmniej w jego obecności. Dla komputerów pracujących w sieci można użyć również instalacji wersji sieciowej programu Robot. Pozwala ona na zainstalowanie programu Robot w trybie serwer-węzeł ; oznacza to, że na jednym komputerze w sieci tworzony jest serwer programu Robot, na którym są zainstalowane i przechowywane pliki wspólne dla innych użytkowników w sieci, natomiast na komputerach użytkowników (czyli węzłach wersji sieciowej) instalowane są jedynie niezbędne pliki wykorzystywane do używania programu Robot na danym komputerze. Instalacja wersji sieciowej programu Robot składa się z trzech części: instalacja Robot - serwer instalacja Robot - węzeł instalacja monitora sieciowego (narzędzie do nadzoru pracy sieciowej programu Robot). W początkowej fazie (zarówno dla instalacji serwera jak i węzłów sieci) instalacja przebiega w identyczny sposób jak instalacja na pojedynczym komputerze (patrz rozdział 1.2.1). Serwer programu Robot Millennium musi być zainstalowany na dysku widocznym dla innych użytkowników. Główny katalog wersji serwerowej programu Robot Millennium (Robot Office - serwer) oraz katalog Robot Office Common muszą być dostępne dla użytkowników do odczytu, a katalog Robot Office Users do odczytu i zapisu. Instalację serwera programu Robot Millennium powinien przeprowadzić administrator systemu Robot (osoba instalująca serwer programu Robot Millennium otrzymuje takie uprawnienia). Po zainstalowaniu serwera użytkownicy mogą instalować u siebie wersje węzłowe. Podczas instalacji węzła należy podać sieciowy adres serwera programu Robot Millennium.

20 strona: 20 ROBOT Millennium wersja Podręcznik użytkownika Serwer programu Robot Millennium instalowany może być na komputerze, na którym będą robione kopie zapasowe (backupy); może to być serwer NT, bo instalacja serwera programu Robot Millennium nie instaluje żadnych sterowników (drivers), ale dla bezpieczeństwa sieci powinien być to inny serwer, zwłaszcza dla dużych sieci. INSTALACJA SERWERA WERSJI SIECIOWEJ PROGRAMU ROBOT Millennium UWAGA: Instalacji serwera wersji sieciowej towarzyszy instalacja katalogu Robot Office Common. Po rozpoczęciu instalacji serwera wersji sieciowej na ekranie pojawia się okno, w którym należy wskazać folder, w którym zainstalowana będzie ta wersja. W instalacji wersji sieciowej wprowadzono możliwość wyboru katalogu Robot Office Users; jest to miejsce, w którym zapisywane są pliki użytkownika. Dotychczas podczas pracy sieciowej pliki użytkownika były zapisywane w miejscu instalacji serwera programu Robot (katalog USERS). Obecnie pliki zapisywane są na Serwerze Plików Użytkownika. W poniższym oknie dialogowym wybrane może zostać miejsce instalacji; program instalujący tworzy w podanym miejscu katalog ROBOT OFFICE USERS.
