1 PROJEKT CZASOWEJ ORGANIZACJI RUCHU DROGOWEGO Obiekt: Lokalizacja: Branża: Inwestor: Jednostka projektowa: Rozbudowa drogi wojewódzkiej nr 571 wraz z rozbiórką istniejącego i budową nowego obiektu mostowego w km nad rzeką Nasielna w miejscowości Nasielsk, gmina Nasielsk, pow. nowodworski, woj. mazowieckie Most drogowy nad rzeką Nasielna w km drogi wojewódzkiej nr 571 gmina Nasielsk powiat nowodworski województwo mazowieckie Drogowa Zarząd Województwa Mazowieckiego ul. Jagiellońska 26, Warszawa Mazowiecki Zarząd Dróg Wojewódzkich w Warszawie ul. Mazowiecka 14, Warszawa DOMOST Sp. z o.o Małkinia ul. Kolejowa 30 Funkcja Imię i nazwisko Podpis Projektant: Data opracowania: Domost Sp. z o.o. ul. Kolejowa Małkinia tel./fax. (029) biuroprojektowe@domost.eu NIP KRS REGON Kapitał zakładowy zł

2 Rozbudowa drogi wojewódzkiej nr 571 wraz z rozbiórką istniejącego i budową nowego obiektu mostowego w km nad rzeką Nasielna w miejscowości Nasielsk, gmina Nasielsk, pow. nowodworski, woj. mazowieckie Arkusz uzgodnień 2 Domost Sp. z o.o. ul. Kolejowa Małkinia tel./fax. (029) biuroprojektowe@domost.eu NIP KRS REGON Kapitał zakładowy zł

3 Rozbudowa drogi wojewódzkiej nr 571 wraz z rozbiórką istniejącego i budową nowego obiektu mostowego w km nad rzeką Nasielna w miejscowości Nasielsk, gmina Nasielsk, pow. nowodworski, woj. mazowieckie ZAWARTOŚĆ OPRACOWANIA: I OPIS TECHNICZNY Arkusz uzgodnień Podstawa opracowania Przedmiot i zakres opracowania Charakterystyka stanu istniejącego Opis robót Oznakowanie robót i organizacji ruchu drogowego Sposób ustawienia znaków... 9 II SCHEMAT OZNAKOWANIA ROBÓT Rys. 01 Plan orientacyjny Rys. 02 Planowana trasa objazdu dla pojazdów o d.m.c. do 3,5t Rys. 02a Planowana trasa objazdu zastępczego dla pojazdów o d.m.c. do 3,5t Rys. 02b Planowana trasa objazdu dla pojazdów o d.m.c. powyżej 3,5t Rys. 03 Miejsce prowadzenia robót Rys. 04 Węzeł nr 1 Rys. 05 Węzeł nr 2 Rys. 06 Węzeł nr 3 Rys. 07 Węzeł nr 4 Rys. 08 Węzeł nr 5 Rys. 09 Węzeł nr 6 Rys. 10 Węzeł nr 1 objazd zastępczy Rys. 11 Węzeł nr 2 objazd zastępczy Rys. 12 Węzeł nr 3 objazd zastępczy Rys. 13 Węzeł nr 4 objazd zastępczy Rys. 14 Węzeł nr 1 objazd dla pojazdów o d.m.c. powyżej 3,5t Rys. 15 Węzeł nr 2 objazd dla pojazdów o d.m.c. powyżej 3,5t Rys. 16 Węzeł nr 3 objazd dla pojazdów o d.m.c. powyżej 3,5t Rys. 17 Węzeł nr 4 objazd dla pojazdów o d.m.c. powyżej 3,5t Rys. 18 Węzeł nr 5 objazd dla pojazdów o d.m.c. powyżej 3,5t 3 Domost Sp. z o.o. ul. Kolejowa Małkinia tel./fax. (029) biuroprojektowe@domost.eu NIP KRS REGON Kapitał zakładowy zł

4 Rozbudowa drogi wojewódzkiej nr 571 wraz z rozbiórką istniejącego i budową nowego obiektu mostowego w km nad rzeką Nasielna w miejscowości Nasielsk, gmina Nasielsk, pow. nowodworski, woj. mazowieckie Rys. 19 Węzeł nr 6 objazd dla pojazdów o d.m.c. powyżej 3,5t Rys. 20 Węzeł nr 7 objazd dla pojazdów o d.m.c. powyżej 3,5t Rys. 21 Węzeł nr 8 objazd dla pojazdów o d.m.c. powyżej 3,5t Rys. 22 Węzeł nr 9 objazd dla pojazdów o d.m.c. powyżej 3,5t Rys. 23 Węzeł nr 10 objazd dla pojazdów o d.m.c. powyżej 3,5t Rys. 24 Zestawienie tablic F-5a, F-5b, F-5c, F-5d Rys. 25 Zestawienie tablic F-8a, F-8b, F-8c, F-8d, F-8e Rys. 26 Zestawienie tablic F-8f, F-8g, F-8h, F-8i 4 Domost Sp. z o.o. ul. Kolejowa Małkinia tel./fax. (029) biuroprojektowe@domost.eu NIP KRS REGON Kapitał zakładowy zł

5 Rozbudowa drogi wojewódzkiej nr 571 wraz z rozbiórką istniejącego i budową nowego obiektu mostowego w km nad rzeką Nasielna w miejscowości Nasielsk, gmina Nasielsk, pow. nowodworski, woj. mazowieckie 1. Podstawa opracowania Ustawa z dnia r. - Prawo o ruchu drogowym ( Dz. U. Nr 98, poz. 602 z późniejszymi zmianami) Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie szczegółowych zarządzania ruchem na drogach oraz wykonywania nadzoru nad tym zarządzaniem Rozporządzenie Ministrów Infrastruktury oraz Spraw Wewnętrznych i Administracji z dnia r. w sprawie znaków i sygnałów drogowych (Dz. U. z dnia 12 października 2002r. Nr 170 poz Instrukcja oznakowania robót prowadzonych w pasie drogowym Wizja w terenie 2. Przedmiot i zakres opracowania 2.1. Przedmiotem opracowania jest projekt oznakowania robót naziemnych związanych z rozbiórką istniejącego i budową nowego obiektu mostowego w km nad rzeką Nasielna w miejscowości Nasielsk Poniższe opracowanie zawiera rozwiązanie z zakresu oznakowania pionowego. 3. Charakterystyka stanu istniejącego Przedmiotowy wiadukt zlokalizowany jest w ciągu drogi wojewódzkiej nr 571 w miejscowości Nasielsk nad rzeką Nasielna, na terenie gminy Nasielsk, w województwie mazowieckim. Istniejący obiekt jest mostem drogowym, żelbetowym, jednoprzęsłowym o schemacie statycznym belki swobodnie podpartej o konstrukcji płytowej, przeprowadzającym ruch nad przeszkodą wodną rzeka Nasielna. Obiekt jest położony w planie na prostym odcinku drogi, posiada nieznaczne pochylenie podłużne około 0,5%. Oś podłużna mostu krzyżuje się z osią rzeki pod kątem ok. 90. W wyniku przeprowadzonej ekspertyzy stanu technicznego z września 2014r przydatność obiektu do użytkowania oceniono jako 2 (ograniczona). Na niską ocenę stanu technicznego złożył się niedostateczny stan takich elementów obiektu jak balustrady, gzymsy, a także ograniczona szerokość chodników na obiekcie, co wypływa na bezpieczeństwo ruchu publicznego. Zgodnie z ekspertyzą stanu technicznego mostu z września 2014 roku aktualna nośność przęsła spełnia wymagania klasy C obciążeń wg PN-85/S Archiwalna dokumentacja projektowa obiektu nie zachowała się. Domost Sp. z o.o. ul. Kolejowa Małkinia tel./fax. (029) biuroprojektowe@domost.eu NIP KRS REGON Kapitał zakładowy zł 5

6 Rozbudowa drogi wojewódzkiej nr 571 wraz z rozbiórką istniejącego i budową nowego obiektu mostowego w km nad rzeką Nasielna w miejscowości Nasielsk, gmina Nasielsk, pow. nowodworski, woj. mazowieckie Podstawowe parametry geometryczne istniejącego mostu - teoretyczna mostu: 7,45m, - światło poziome: 6,86m, - światło pionowe: około 2,00m, - długość całkowita obiektu: 14,03m, - długość konstrukcji nośnej: 8,05m, - szerokość całkowita pomostu: 12,14m, - szerokość użytkowa pomostu: 11,24m, - szerokość jezdni: 9,00m, - szerokość chodników: 1,06m+1,13m, - szerokość opasek (poboczy) utwardzonych: 2x0,50m, - klasa obciążenia wg PN-85/S C (30 ton) - klasa drogi Z. 4. Opis robót Zamknięcie mostu dla ruchu pojazdów na wskazany okres ze względu rozbiórkę istniejącego i budowę nowego obiektu mostowego. Zakres prac dotyczących przebudowy obiektu wraz z dojazdami obejmuje m.in.: prace przygotowawcze oraz organizacja placu budowy, wprowadzenie tymczasowej organizacji ruchu, zdjęcie warstwy humusu na odkład ze skarp drogowych w obrębie obiektu, demontaż istniejących barier na moście i dojazdach, przebudowa napowietrznej linii energetycznej, rozebranie nawierzchni jezdni i jej podbudowy w obrębie dojazdów do mostu, wykonanie wykopów za przyczółkami i wzdłuż skrzydeł, rozbiórka ustroju nośnego istniejącego mostu, rozbiórka przyczółków istniejącego mostu, rozbiórka ław fundamentowych istniejącego mostu, geodezyjne wyznaczenie projektowanego obiektu mostowego, wykonanie pali, wykonanie fundamentów oraz przyczółków wraz z nowymi skrzydłami, montaż prefabrykowanych belek strunobetonowych ustroju nośnego, montaż deskowania płyty pomostu, wykonanie płyty ustroju nośnego, wykonanie zasypki przyczółków oraz stożków skarpowych przy przyczółkach, wykonanie zasypki inżynierskiej za przyczółkami, Domost Sp. z o.o. ul. Kolejowa Małkinia tel./fax. (029) biuroprojektowe@domost.eu NIP KRS REGON Kapitał zakładowy zł 6

7 Rozbudowa drogi wojewódzkiej nr 571 wraz z rozbiórką istniejącego i budową nowego obiektu mostowego w km nad rzeką Nasielna w miejscowości Nasielsk, gmina Nasielsk, pow. nowodworski, woj. mazowieckie montaż studzienek ściekowych oraz separatorów koalescencyjnych wraz z odprowadzeniem przykanalikami na stożki skarpowe, wykonanie płyt przejściowych, ułożenie izolacji termozgrzewalnej na płycie pomostu, wykonanie podłużnych i poprzecznych drenaży na izolacji płyty pomostu, montaż na krawędzi płyty pomostu i skrzydełkach przyczółków gzymsów polimerobetonowych, ustawienie krawężników mostowych na długości płyty pomostu po obu stronach jezdni, wykonanie kap chodnikowych na płycie pomostu, wykonanie na dojazdach, na długości skrzydeł betonowych kap pływających, ułożenie na kapach chodnikowych nawierzchnio-izolacji z żywic epoksydowopoliuretanowych, wbudowanie krawężników drogowych na dojazdach do mostu, wykonanie na dojazdach, na długości krawężników kamiennych drogowych nawierzchni chodników z prefabrykowanej kostki betonowej, wykonanie warstw podbudowy nawierzchni na dojazdach do mostu, ułożenie nawierzchni z betonu asfaltowego na dojazdach i na płycie pomostu, wykonanie schodów skarpowych z poręczą, wykonanie reprofilacji i umocnienia poboczy na dojazdach do mostu, wykonanie reprofilacji i humusowanie wraz z obsianiem trawą skarp drogowych na dojazdach do mostu, zamontowanie na obiekcie stalowych bariero-poręczy i stalowych barier, wbicie stalowych barier i bariero-poręczy drogowych na dojazdach do mostu, wykonanie fundamentu oporowego u podnóża stożka skarpowego, wykonanie reprofilacji oraz umocnienia powierzchniowego stożka skarpowego betonowymi elementami prefabrykowanymi, wykonanie prefabrykowanych ścieków skarpowych na skarpach koryta rzeki, odprowadzających wodę z separatorów do rzeki, wykonanie umocnienia przestrzeni podmostowej, skarp przy obiekcie, oraz koryta rzeki na jej reprofilowanym odcinku, łącznie z wykonaniem palisady z kołków drewnianych, zabezpieczenie antykorozyjne odsłoniętych powierzchni betonowych mostu, wykonanie oznakowania pionowego i poziomego mostu i dojazdów, wprowadzenie stałej organizacji ruchu. Domost Sp. z o.o. ul. Kolejowa Małkinia tel./fax. (029) biuroprojektowe@domost.eu NIP KRS REGON Kapitał zakładowy zł 7

8 Rozbudowa drogi wojewódzkiej nr 571 wraz z rozbiórką istniejącego i budową nowego obiektu mostowego w km nad rzeką Nasielna w miejscowości Nasielsk, gmina Nasielsk, pow. nowodworski, woj. mazowieckie Podstawowe parametry geometryczne mostu po przebudowie: rozpiętość teoretyczna L t = 8,50m długość konstrukcji pomostu L k = 9,30m długość całkowita wraz ze skrzydełkami L c = 14,90m szerokość całkowita wraz ze skrzydełkami B c = 13,20m szerokość użytkowa B u = 12,00m szerokość chodników B ch = 2x2,00m szerokość jezdni B j = 7,00m szerokość opasek jezdni B o = 0,5m światło poziome mostu H pz = 7,70m światło pionowe mostu H pn = 2,41m rzędna dna koryta rzeki pod mostem: 101,75 rzędna spodu konstrukcji mostu: 104,22 rzędna niwelety na moście: 104,80 kąt przecięcia z przeszkodą ok. α= 90º klasa obciążenia wg PN-85/S A (50 ton) klasa drogi Z klasa obciążenia wg MLC: 120 dla ruchu jednokierunkowego pojazdów gąsiennicowych, 70 dla ruchu dwukierunkowego pojazdów gąsiennicowych, 150 dla ruchu jednokierunkowego pojazdów kołowych, 100 dla ruchu dwukierunkowego pojazdów kołowych 5. Oznakowanie robót i organizacji ruchu drogowego Ze względu na technologię wykonywanych robót przewiduje się zamknięcie dla ruchu odcinka drogi wojewódzkiej nr 571 w obrębie miejsca robót i skierowanie ruchu na objazd. Objazd dla samochodów o masie całkowitej do 3,5t będzie poprowadzony drogą powiatową nr 2427W, następnie drogą gminną nr W (ul. Lipowa), kolejno drogą wojewódzką nr 632 (ul. Płońska), dalej drogą gminną nr W (ul. Cmentarna), drogą gminną nr W (ul. Folwark) oraz DP2422W (ul. Młynarska). Zgodnie z zaleceniem Burmistrza Nasielska, w terminie od do r., objazd dla pojazdów o masie całkowitej do 3,5t zostanie poprowadzony trasą zastępczą, ze względu na wyłączenie ul. Cmentarnej z ruchu w związku ze Świętem Zmarłych. Objazd zastępczy przewiduje się drogą gminną nr W Domost Sp. z o.o. ul. Kolejowa Małkinia tel./fax. (029) biuroprojektowe@domost.eu NIP KRS REGON Kapitał zakładowy zł 8

9 Rozbudowa drogi wojewódzkiej nr 571 wraz z rozbiórką istniejącego i budową nowego obiektu mostowego w km nad rzeką Nasielna w miejscowości Nasielsk, gmina Nasielsk, pow. nowodworski, woj. mazowieckie (ul. Krupki), następnie drogą gminną nr W (ul. Podmiejska) oraz ul. Polskiej Organizacji Wojskowej. Objazd dla samochodów o masie całkowitej powyżej 3,5t zostanie skierowany na drogę krajową nr 7 rozpoczynając od Płońska, następnie w Nowym Dworze Mazowieckim na drogę krajową nr 62, dalej w Serocku na drogę krajową nr 61 w kierunku Pułtuska. Zamknięcie ruchu na odcinku planuje się rozpoczynając: od r. na okres 6-ciu miesięcy. O dokładnym terminie wprowadzenia tymczasowej organizacji ruchu Wykonawca robót po uzgodnieniu z zarządcą zamykanej drogi poinformuje stosowne organy z 7-dniowym wyprzedzeniem. Miejsce prowadzenia robót należy oznakować w odległości 20m zaporami U-20b wyposażonymi w lampy ostrzegawcze koloru czerwonego oraz znakami B-1 i A-14. Zapory drogowe należy ustawić prostopadle do osi drogi na całej jej szerokości. Znaki B-1 i A-14 mogą być umocowane do zapory U-20b, 10 cm ponad górną krawędzią. Ponadto na chodnikach należy ustawić zapory U-20c wraz ze znakiem B-41 i tabliczką: Przejście po drugiej stronie ulicy. Ruch pieszy na czas robót należy skierować na tymczasową kładkę dla pieszych usytuowaną od strony górnej wody. Uwaga : Zamknięcie należy wprowadzać pod nadzorem przedstawicieli: Mazowieckiego Zarządu Dróg Wojewódzkich w Warszawie Starostwa Powiatowego w Nowym Dworze Mazowieckim. 6. Sposób ustawienia znaków Oznakowanie wykonać wg załączonych rysunków. Oznakowanie pionowe i urządzenia bezpieczeństwa ruchu drogowego należy umieszczać zgodnie ze Szczegółowymi warunkami technicznymi dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunkami ich umieszczania na drogach (załącznik do Dziennika Ustaw nr 220, poz z dnia 23 grudnia 2003r.) w miejscach wskazanych na planie sytuacyjnym. Projektowane znaki należy wykonać w technologii folii odblaskowej typu II na drogach wojewódzkich oraz w technologii foli typu I na drogach powiatowych. Do przekreślania treści znaków istniejących zastosować odblaskową taśmę Domost Sp. z o.o. ul. Kolejowa Małkinia tel./fax. (029) biuroprojektowe@domost.eu NIP KRS REGON Kapitał zakładowy zł 9

10 Rozbudowa drogi wojewódzkiej nr 571 wraz z rozbiórką istniejącego i budową nowego obiektu mostowego w km nad rzeką Nasielna w miejscowości Nasielsk, gmina Nasielsk, pow. nowodworski, woj. mazowieckie samoprzylepną w kolorze żółtym lub czerwonym. Wielkość znaków powinna być o jedną grupę większe od istniejących znaków stałego oznakowania drogi. Pojazdy wykorzystywane przy robotach powinny być wyposażone w ostrzegawczy sygnał świetlny błyskowy barwy żółtej, widoczny ze wszystkich stron z odległości co najmniej 500m, przy dobrej przejrzystości powietrza. Pojazdy powinny być oznakowanie pasami na przemian barwy białej i czerwonej o wymiarach 250 x 250 mm, na całej szerokości pojazdu, albo tablicą ostrzegawczą lub tablicą zamykającą. Wystające poza obrys pojazdu części urządzeń lub ładunku powinny być oznakowane taśmą ostrzegawczą U-22. Osoby wykonujące czynności związane z robotami w pasie drogowym powinny być ubrane w odzież o barwie pomarańczowej lub żółtej i wyposażone w elementy odblaskowe. W trakcie prowadzenia robót należy kontrolować stan techniczny i kompletność oznakowania. Braki i usterki winny być niezwłocznie usuwane. Do czasu ustawienia wszystkich znaków i momentu rozpoczęcia prac związanych z przebudową mostu, znaki powinny być przysłonięte, aby nie wprowadzały w błąd użytkowników dróg. Do kierowania ruchem drogowym w pasie drogowym dopuszcza się tylko osoby posiadające aktualne zaświadczanie z WORD. Po zakończeniu robót miejsca wprowadzenia projektowanych oznakowań należy doprowadzić do stanu z Projektu Stałej Organizacji Ruchu. Domost Sp. z o.o. ul. Kolejowa Małkinia tel./fax. (029) biuroprojektowe@domost.eu NIP KRS REGON Kapitał zakładowy zł 10

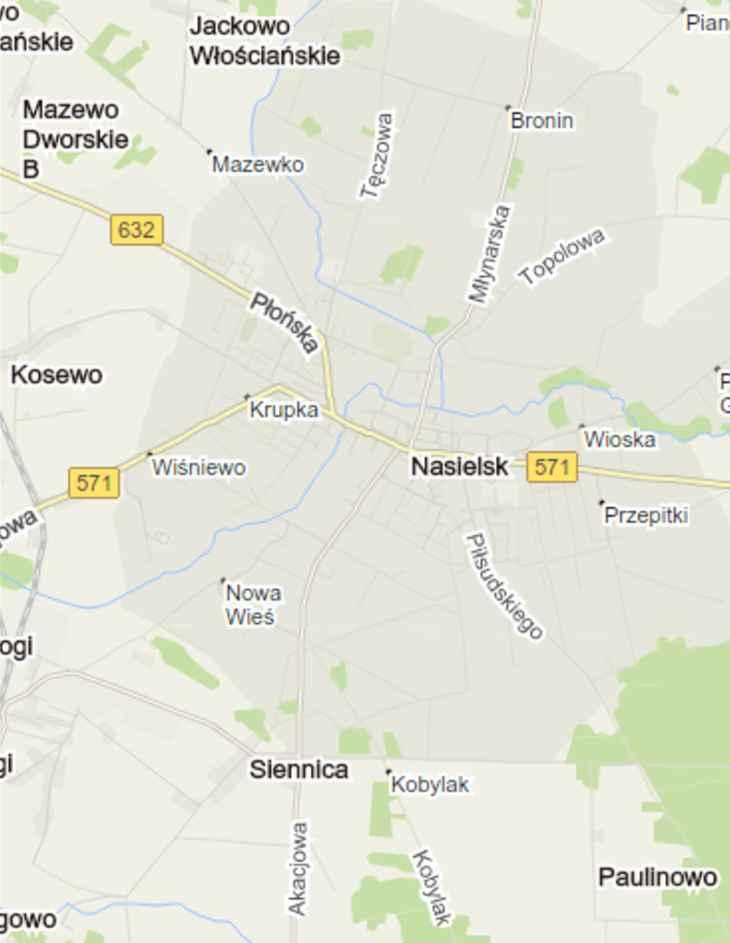

11 Plan orientacyjny skala 1:25000 N W E S Miejsce prowadzenia robót most w km DW571 Nazwa rys.: Plan orientacyjny. Nr. proj.: TM-OR-01/2017 Imię i nazwisko / numer uprawnień Podpis Data 01 1:25000

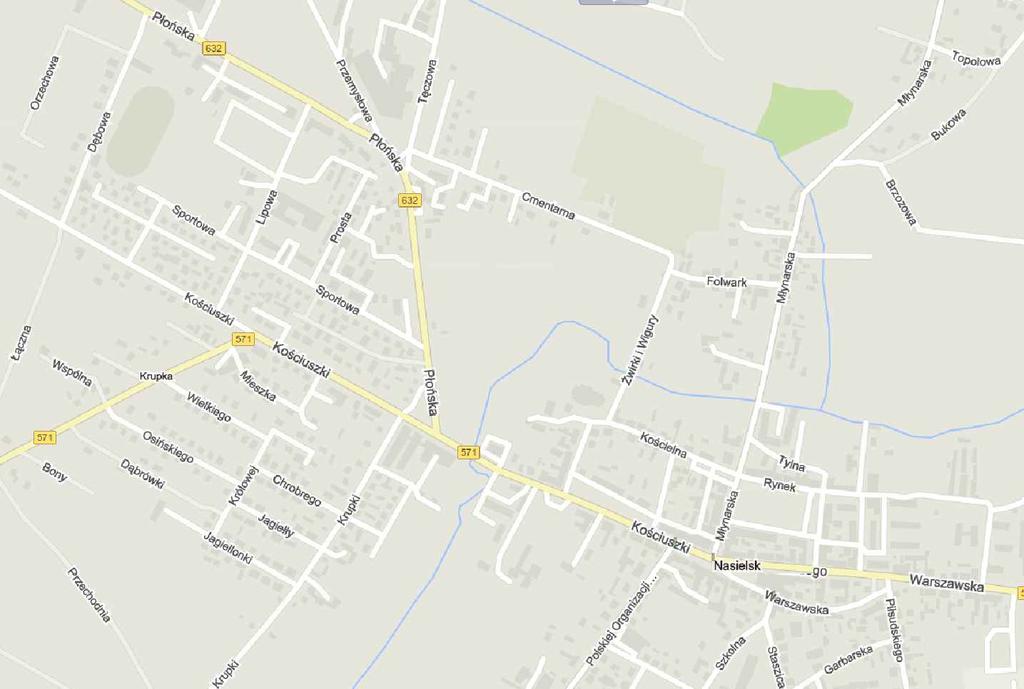

12 Planowana trasa objazdu dla pojazdów o d.m.c. do 3,5t skala 0 N W E S Węzeł nr 3 Węzeł nr 4 Węzeł nr 5 Węzeł nr 2 Węzeł nr 6 Węzeł nr 1 Węzeł nr 7 Miejsce prowadzenia robót most w km DW571 UWAGA: Trasa objazdu obowiązuje poza terminem r. Nazwa rys.: Planowana trasa objazdu dla pojazdów o d.m.c. do 3,5t. Nr. proj.: TM-OR-01/2017 Imię i nazwisko / numer uprawnień Podpis Data 02 0

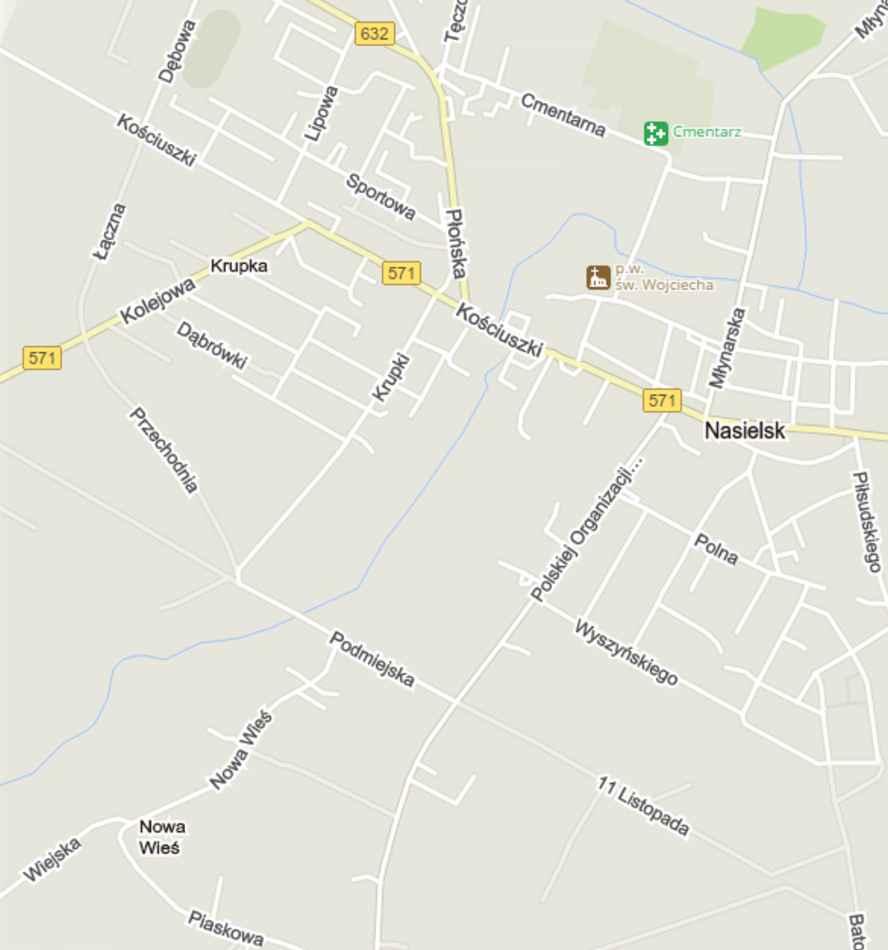

13 Planowana trasa objazdu zastępczego dla pojazdów o d.m.c. do 3,5t skala 0 N W E S Węzeł nr 1 Miejsce prowadzenia robót most w km DW571 Węzeł nr 4 Węzeł nr 2 Węzeł nr 3 UWAGA: Trasa objazdu obowiązuje w terminie r. Nazwa rys.: Planowana trasa objazdu zastępczego dla pojazdów o d.m.c. do 3,5t. Nr. proj.: TM-OR-01/2017 Imię i nazwisko / numer uprawnień Podpis Data 02a 0

14 Planowana trasa objazdu dla pojazdów o d.m.c. powyżej 3,5t skala 1: Węzeł nr 7 Węzeł nr 9 Węzeł nr 1 Węzeł nr 10 Węzeł nr 8 Węzeł nr 2 Węzeł nr 5 Węzeł nr 5.1 Węzeł nr 6 Węzeł nr 3 Węzeł nr 4 Nazwa rys.: Planowana trasa objazdu dla pojazdów o d.m.c. powyżej 3,5t. Nr. proj.: TM-OR-01/2017 Imię i nazwisko / numer uprawnień Podpis Data 02b 1:25000

15 Miejsce prowadzenia robót skala N B-1 W E A-14 S Pryzma piachu lampa czerwona ostrzegawcza Tymczasowa kładka dla pieszych U-20b B-41 U-20c U-20c B-41 Nazwa rys.: Miejsce prowadzenia robót. Nr. proj.: TM-OR-01/2017 Imię i nazwisko / numer uprawnień Podpis Data 03

16 H-2 N Węzeł nr 1 skala W E S A-30 B-33 A-6B ul. Kościuszki DP2427W D-6 C-9 T-8b C-9 C-9 E-2a D-6 C-9 F-5 A-7 A-17 2 Kosewo E-4 C-9 F-10 Nasielsk T-8b DW571 Naruszewo DW571 C-9 D-6 F-5a F-8a Nazwa rys.: Węzeł nr 1. Nr. proj.: TM-OR-01/2017 Imię i nazwisko / numer uprawnień Podpis Data 04

17 Węzeł nr 2 skala N W E S A-7 ul. Lipowa DG240381W A-6A ul. Kościuszki DP2427W A-30 B-5 B-33 H-2 H-1 A-6B A-7 D-2 Nazwa rys.: Węzeł nr 2. Nr. proj.: TM-OR-01/2017 Imię i nazwisko / numer uprawnień Podpis Data 05

18 8 B-18 Węzeł nr 3 skala F-8b N W E S Nowe Miasto DW632 ul. Płońska D-6 B-5 F-5b B-33 H-16b 8 ul. Lipowa DG240381W A-7 D-6 Nasielsk DW632 A-17 Nazwa rys.: Węzeł nr 3. Nr. proj.: TM-OR-01/2017 Imię i nazwisko / numer uprawnień Podpis Data 06

19 9 E-4 DW632 Nasielsk Węzeł nr 4 skala N E-2a Nowe Miasto ul. Przemysłowa W E DW632 A-7 10 B-18 S 9 Klukowo E-4 Klukowo E-2a F-10 A-6B ul. Tęczowa A-7 A-7 F-5a ul. Płońska ul. Cmentarna DG240352W B-2 C-9 A-6B B-5 C-9 Nazwa rys.: Węzeł nr 4. Nr. proj.: TM-OR-01/2017 Imię i nazwisko / numer uprawnień Podpis Data 07

20 DG240349W Węzeł nr 5 skala N ul. Cmentarna DG240352W 8 H-16b W E S A-7 ul. Folwark 8 B-18 ul. Żwirki i Wigury DG240723W Nazwa rys.: Węzeł nr 5. Nr. proj.: TM-OR-01/2017 Imię i nazwisko / numer uprawnień Podpis Data 08

21 Węzeł nr 6 skala F-5c Strzegomin W N E S B-5 D-6 ul. Folwark DG240359W A-7 D-6 ul. Młynarska DP2422W Nazwa rys.: Węzeł nr 5. Nr. proj.: TM-OR-01/2017 Imię i nazwisko / numer uprawnień Podpis Data 09

22 B-5 Węzeł nr 1 - objazd zastępczy skala Naruszewo N DW571 ul. Kościuszki A-7 W E S F-5d ul. Krupki DG240378W Pulłtusk A-7 F-8d Nazwa rys.: Węzeł nr 1 - objazd zastępczy. Nr. proj.: TM-OR-01/2017 Imię i nazwisko / numer uprawnień Podpis Data 10

23 Węzeł nr 2 - objazd zastępczy skala N DG240399W ul. Przechodnia ul. Krupki DG240378W W S E ul. Podmiejska DG240395W Nazwa rys.: Węzeł nr 2 - objazd zastępczy. Nr. proj.: TM-OR-01/2017 Imię i nazwisko / numer uprawnień Podpis Data 11

24 Węzeł nr 3 - objazd zastępczy skala N W E ul. Podmiejska DG240395W S A-7 ul. Polskiej Organizacji Wojskowej Nazwa rys.: Węzeł nr 3 - objazd zastępczy. Nr. proj.: TM-OR-01/2017 Imię i nazwisko / numer uprawnień Podpis Data 12

25 Węzeł nr 4 - objazd zastępczy skala N F-8e W E S F-5a C-9 D-6 Naruszewo/Płońsk B-21 F-10 DW571/DW632 B-22 D-6 ul. Warszawska C-9 A-7 Pułtusk B-5 Nazwa rys.: Węzeł nr 4 - objazd zastępczy. Nr. proj.: TM-OR-01/2017 Imię i nazwisko / numer uprawnień Podpis Data 13

26 skala F-8J F-9c F-9 F-9k F-9 S7 E77 50 Warszawa Sochaczew E F-9 F-9c Nasielsk Centrum F-8F E-2 F-9 F-8K F-9j Zadanie: Nr. proj.: TM-OR-01/2017 Nazwa rys.: Podpis Data 14

27 Węzeł nr 2 - objazd dla pojazdów o d.m.c. powyżej 3,5t skala F-9f F-9c Naruszewo Nasielsk 7 Warszawa E77 F-8K E-2 F-9 F-9d Nazwa rys.: Węzeł nr 2 - objazd dla pojazdów o d.m.c. powyżej 3,5t. Nr. proj.: TM-OR-01/2017 Imię i nazwisko / numer uprawnień Podpis Data 15

28 9g F- skala F-9d F-9d Zadanie: Nr. proj.: TM-OR-01/2017 Nazwa rys.: Podpis Data 16

29 F-9g D-2 A-7 D-6 C-9 Węzeł nr 4 - objazd dla pojazdów o d.m.c. powyżej 3,5t skala N W E E-2 S Centrum Warszawa Płock 62 Serock 85 A-7 C-5 F-10 A-1 A-7 D-43 D-6 A-7 C-9 3,5 B-18 F-10c F-10 F-10 Płock F-10 F-9e D-42 Warszawa 62 Serock 85 Centrum Warszawa F-10c Warszawa C-9 B-38 E-14 E-2 Nazwa rys.: Węzeł nr 4 - objazd dla pojazdów o d.m.c. powyżej 3,5t. Nr. proj.: TM-OR-01/2017 Imię i nazwisko / numer uprawnień Podpis Data 17

30 F-9g F-9e Węzeł nr 5 - objazd dla pojazdów o d.m.c. powyżej 3,5t skala F-9f F-9 F-9h F-9c Nazwa rys.: Węzeł nr 5 - objazd dla pojazdów o d.m.c. powyżej 3,5t. Nr. proj.: TM-OR-01/2017 Imię i nazwisko / numer uprawnień Podpis Data 18

31 62 F-9c D-6 N Węzeł nr objazd dla pojazdów o d.m.c. powyżej 3,5t skala W E S Chrycynno F-9f A-7 Serock Nowy Dwór Maz. A-7 D-6 8 B-18 F-9 F-9h Borowa Góra Nazwa rys.: Węzeł nr objazd dla pojazdów o d.m.c. powyżej 3,5t. Nr. proj.: TM-OR-01/2017 Imię i nazwisko / numer uprawnień Podpis Data 18.1

32 skala F-9g k roc e S d F-9 d F-9 Warszawa w zo a M i k c ie Zadanie: Nr. proj.: TM-OR-01/2017 Nazwa rys.: Podpis Data 19

33 Węzeł nr 7 - objazd dla pojazdów o d.m.c. powyżej 3,5t skala F-8h F-9f Nazwa rys.: Węzeł nr 7 - objazd dla pojazdów o d.m.c. powyżej 3,5t. Nr. proj.: TM-OR-01/2017 Imię i nazwisko / numer uprawnień Podpis Data 20

34 B-20 Węzeł nr 8 - objazd dla pojazdów o d.m.c. powyżej 3,5t skala Winnica F-8h Marki N Nasielsk A-6B B-33 Nazwa rys.: Węzeł nr 8 - objazd dla pojazdów o d.m.c. powyżej 3,5t. Nr. proj.: TM-OR-01/2017 Imię i nazwisko / numer uprawnień Podpis Data 21

35 A-7 Węzeł nr 9 - objazd dla pojazdów o d.m.c. powyżej 3,5t skala Przewodowo N W E Marki S A-1 A-30 F-8i N A-2 Płońsk Nazwa rys.: Węzeł nr 9 - objazd dla pojazdów o d.m.c. powyżej 3,5t. Nr. proj.: TM-OR-01/2017 Imię i nazwisko / numer uprawnień Podpis Data 22

36 F-8f Węzeł nr 10 - objazd dla pojazdów o d.m.c. powyżej 3,5t skala F-8f F-8f Nazwa rys.: Węzeł nr 10 - objazd dla pojazdów o d.m.c. powyżej 3,5t. Nr. proj.: TM-OR-01/2017 Imię i nazwisko / numer uprawnień Podpis Data 23

37 Zestawienie tablic F-5 F-5a F-5b F-5c F-5d Nazwa rys.: Zestawienie tablic F-5a, F-5b, F-5c, F-5d. Nr. proj.: TM-OR-01/2017 Imię i nazwisko / numer uprawnień Podpis Data 24 -

38 Zestawienie tablic F-8 F-8a F-8b Węzeł nr 3 F-8c F-8d LEGENDA: -wysokość tekstu 16cm -wysokość tekstu 16cm F-8e -wysokość tekstu 7,2cm Nazwa rys.: Zestawienie tablic F-8a, F-8b, F-8c, F-8d, F-8e. Nr. proj.: TM-OR-01/2017 Imię i nazwisko / numer uprawnień Podpis Data 25 -

39 Zestawienie tablic F-8 F-8f F-8g F-8h F-8i F-8j F-8k -wysokość tekstu 16cm -wysokość tekstu 16cm -wysokość tekstu 7,2cm F-8l Nazwa rys.: Zestawienie tablic F-8f, F-8g, F-8h, F-8i. Nr. proj.: TM-OR-01/2017 Imię i nazwisko / numer uprawnień Podpis Data 26 -
