MODERNIZACJA LINII 400 kv WIELOPOLE JOACHIMÓW, WIELOPOLE ROKITNICA

Transkrypt

1 CZĘŚĆ II PROGRAM FUNKCJONALNO-UśYTKOWY MODERNIZACJA LINII 400 kv WIELOPOLE JOACHIMÓW, WIELOPOLE ROKITNICA 17

2 1. Nazwa nadana zamówieniu przez Zamawiającego Modernizacja linii 400 kv relacji Wielopole-Joachimów, Wielopole-Rokitnica 2. Adres obiektu budowlanego, którego dotyczy program funkcjonalno-uŝytkowy Gminy: m. Rybnik, Pilchowice, Sośnicowice, m. Gliwice, Rudziniec, Toszek, Pyskowice, Zbrosławice, m. Zabrze 3. W zaleŝności od zakresu robót budowlanych objętych przedmiotem zamówienia nazwy i kody 1 : grup robót, , , , , , , , , , , klas robót, , , , , , , , , , , kategorii robót; , , , , , , , , , , Nazwa Zamawiającego oraz jego adres Polskie Sieci Elektroenergetyczne Operator S.A. ul. Warszawska Konstancin Jeziorna 5.Imiona i nazwiska osób opracowujących program funkcjonalno-uŝytkowy 6. Imiona i nazwiska osób weryfikujących program funkcjonalno-uŝytkowy 7. Imię i nazwisko osoby zatwierdzającej program funkcjonalno-uŝytkowy Bogumił Dudek Tomasz Gajewski Andrzej Cząstkiewicz 1 grupy, klasy, kategorie robót - naleŝy przez to rozumieć grupy, klasy, kategorie określone w rozporządzeniu nr 2195/2002 z dnia 5 listopada 2002 r. w sprawie Wspólnego Słownika Zamówień (Dz. Urz. WE L 340 z , z późn. zm.), zwanym dalej "Wspólnym Słownikiem Zamówień": Słownik główny opiera się na strukturze drzewa obejmującej kody składające się maksymalnie z dziewięciu cyfr, powiązane ze sformułowaniami, które stanowią opis dostaw, robót budowlanych lub usług tworzących przedmiot zamówienia. Kod numeryczny składa się z 8 cyfr, podzielonych w następujący sposób: - pierwsze dwie cyfry określają działy (XX Y); - pierwsze trzy cyfry określają grupy (XXX00000-Y); - pierwsze cztery cyfry określają klasy (XXXX0000-Y); - pierwsze pięć cyfr określa kategorie (XXXXX000-Y). KaŜda z ostatnich trzech cyfr zapewnia większy stopień precyzji w ramach kaŝdej kategorii. 18

3 SPIS TREŚCI: 1. OPIS OGÓLNY PRZEDMIOTU ZAMÓWIENIA OGÓLNY ZAKRES PRZEDMIOTU ZAMÓWIENIA TERMIN REALIZACJI PRAC STANDARDY, WYMAGANIA I PRZEPISY AKTUALNE UWARUNKOWANIA WYKONANIA PRZEDMIOTU ZAMÓWIENIA INFORMACJE PODSTAWOWE STAN FORMALNO-PRAWNY DANE TECHNICZNE DOTYCZĄCE OBIEKTÓW Linia dwutorowa 400kV Wielopole Joachimów, Wielopole Rokitnica Stacja 400/220/110kV Wielopole Stacja 400/110kV Rokitnica DOKUMENTACJA DOTYCZĄCA OBIEKTÓW Linia 400kV Wielopole Joachimów, Wielopole - Rokitnica Stacja 400/220/110kV Wielopole Stacja 400/110kV Rokitnica OPIS WYMAGAŃ ZAMAWIAJĄCEGO W STOSUNKU DO PRZEDMIOTU ZAMÓWIENIA WYMAGANIA DOTYCZĄCE ZAKRESU DOKUMENTACJI, PRAC PRZYGOTOWAWCZYCH, PROJEKTÓW WYKONAWCZYCH I POWYKONAWCZYCH Wymagania ogólne Zakres dokumentacji projektowej WYMAGANIA PODSTAWOWE W ZAKRESIE ROBÓT BUDOWLANYCH Zakup i dostawa materiałów, realizacja prac Zaplecze dla potrzeb Wykonawcy Ochrona środowiska Zabezpieczenie interesów osób trzecich Warunki bezpieczeństwa pracy STANDARDY, WYMAGANIA I PRZEPISY SZCZEGÓŁOWY OPIS ROBÓT Zwiększenie obciąŝalności linii Zabudowa przewodu odgromowego ze światłowodem Ochrona przeciwdrganiowa przewodów fazowych oraz drugiego przewodu odgromowego AFL Wymiana izolacji porcelanowej typu VKLS wraz z osprzętem Wymiana uszkodzonej izolacji kołpakowej szklanej Zabezpieczenie antykorozyjne słupów Naprawa i zabezpieczenie antykorozyjne fundamentów Pomiar i naprawa uziemień Oznakowanie linii Pozostałe prace PRACE NA STACJACH ZWIĄZANE Z MONTAśEM NOWEGO PRZEWODU OPGW Prace w SE Wielopole Prace w SE Rokitnica WARUNKI ODBIORU ROBÓT Prowadzenie i warunki odbioru robót Wytyczne w zakresie opracowywania planu realizacji prac oraz harmonogramu rzeczowo finansowego Plan realizacji prac Harmonogram rzeczowo-finansowy Okresy gwarancji i rękojmi, obsługa gwarancyjna po przekazaniu do eksploatacji Utylizacja zdemontowanych elementów Zestawienie elementów objętych przedmiotem zamówienia SPIS ZAŁĄCZNIKÓW RYSUNKI SPECYFIKACJE PSE OPERATOR S.A. DOŁĄCZONE DO SIWZ W WERSJI ELEKTRONICZNEJ WYKAZ MONTAśOWY linii 400kV Wielopole Joachimów, Wielopole - Rokitnica (wersja elektroniczna PDF) Wykaz uszkodzonych izolatorów kołpakowych szklanych

4 1. OPIS OGÓLNY PRZEDMIOTU ZAMÓWIENIA 1.1 OGÓLNY ZAKRES PRZEDMIOTU ZAMÓWIENIA Przedmiotem zamówienia jest wykonanie prac modernizacyjnych na dwutorowej napowietrznej linii elektroenergetycznej 400kV relacji Wielopole-Joachimów, Wielopole-Rokitnica (WIE JOA, WIE-ROK) na odcinku: Dla toru Wielopole Joachimów od stacji Wielopole do słupa nr 141 Dla toru Wielopole Rokitnica od stacji Wielopole do stacji Rokitnica Zakres rzeczowy zamówienia obejmuje: Etap I: Prace przygotowawcze 1) Opracowanie i uzgodnienie z Zamawiającym dokumentacji technicznej oraz prawnej (w tym uzgodnienia oraz uzyskanie wymaganych pozwoleń na wejście w teren i decyzji administracyjnych): opracowanie dokumentacji wykonawczej obejmującej pełny zakres prac budowlano-montaŝowych związanych z modernizacją; opracowanie dokumentacji formalno-prawnej (m.in. pozwolenia/zgłoszenia budowy) związanej z przedmiotem zamówienia, 2) Uzgodnienia prac z właścicielami obiektów na odcinkach zbliŝeń i skrzyŝowań linii z obiektami (np. linie 220kV PSE Operator S.A., sieci spółek dystrybucyjnych, linie teletechniczne, trakcja PKP, drogi), niezbędne wyłączenia i dopuszczenia. Uzgodnienia z właścicielami gruntów, wypłacenie odszkodowań za wejście w teren, zniszczone plony i inne szkody; 3) Organizacja prac, obejmująca takŝe zakup i dostawę wszystkich materiałów niezbędnych do realizacji przedsięwzięcia. Etap II: Prace budowlano-montaŝowe 4) Rozmostkowanie wzdłuŝne i zmostkowanie poprzeczne linii na słupie nr 140 (zmiana układu faz w przęśle A) do relacji Rokitnica-Joachimów wg ustaleń z PSE Południe S.A. 5) Dostosowanie linii do pracy w temperaturze przewodów fazowych C, przy zachowaniu odległości przewodów fazowych do ziemi i obiektów krzyŝowanych zgodnie z wymogami Polskiej Normy PN-E :1998 Elektroenergetyczne linie napowietrzne. Projektowanie i budowa i z zapasem 0,5 metra w odniesieniu do wymagań normy; 6) Zabudowa przewodu odgromowego skojarzonego z włóknami światłowodowymi: - demontaŝ jednego tradycyjnego przewodu odgromowego typu AFL 1,7-95 i AFL 1,7-70 na odcinkach o łącznej długości około 52,2 km, a szczegółowo od bramki w R400kV SE Wielopole do bramki w R400kV SE Rokitnica, - montaŝ w miejsce tradycyjnego przewodu odgromowego AFL nowego przewodu OPGW 48J, - ułoŝenie kabla światłowodowego 48J na terenie stacji Wielopole od bramki pola linii 400kV kierunek Rokitnica do przełącznicy światłowodowej w pomieszczeniu łączności w budynku istniejącej nastawni, - instalacja przełącznicy światłowodowej w stacji Wielopole, - ułoŝenie kabla światłowodowego 48J na terenie stacji Rokitnica od bramki pola linii 400kV kierunek Wielopole do przełącznicy światłowodowej w pomieszczeniu łączności w budynku istniejącej nastawni, - instalacja przełącznicy światłowodowej w stacji Rokitnica, - zastosowanie ochrony przeciwdrganiowej przewodu OPGW. 7) Zastosowanie ochrony przeciwdrganiowej na 2-gim przewodzie odgromowym, 8) Wymiana izolacji porcelanowej typu VKLS wraz z osprzętem, 9) Wymiana uszkodzonej izolacji kołpakowej szklanej, 10) Zabezpieczenie antykorozyjne konstrukcji słupów, 20

5 11) Uzupełnienie brakujących i wymiana uszkodzonych elementów słupów, 12) Naprawa i zabezpieczenie antykorozyjne fundamentów, 13) Pomiar rezystancji uziemień wszystkich stanowisk słupów i ewentualna naprawa uziemień. Pomiary i poprawa skuteczności ochrony przeciwporaŝeniowej na wybranych stanowiskach, 14) Odnowienie oznakowania linii, 15) Nadzory, przygotowania miejsc pracy i dopuszczenia do robót, Etap III: Prace końcowe 1) Wykonanie niezbędnych pomiarów i badań, uruchomienie linii światłowodowej. 2) Opracowanie paszportu linii zgodnie z wymaganiami Zamawiającego. 3) Opracowanie dokumentacji powykonawczej. 4) Utylizacja/złomowanie zdemontowanych materiałów nie przeznaczonych do ponownej zabudowy, zgodnie z obowiązującą ustawą. W zakres Przedmiotu Umowy wchodzą równieŝ te prace, których konieczność wykonania ujawni się w trakcie realizacji Przedmiotu Umowy, a które doświadczony wykonawca powinien był przewidzieć w trakcie postępowania o udzielenie zamówienia będącego Przedmiotem Umowy, obowiązujących przepisów techniczno-budowlanych i administracyjnych, jak równieŝ tych, które moŝna było przewidzieć na podstawie postanowień niniejszej Umowy. 1.2 TERMIN REALIZACJI PRAC Termin zakończenia zadania: r. Z uwagi na dwutorowy przebieg linii (na wspólnych konstrukcjach tory 400 kv Wielopole Joachimów i Wielopole Rokitnica), przewidywany czasookres realizacji prac budowlano-montaŝowych na wyłączonej linii to maj-lipiec 2013 r. Poszczególne propozycje terminów realizacji prac muszą być zgłoszone do poszczególnych planów wyłączeń (do planu rocznego zgłoszenia naleŝy dokonać do dnia 10 sierpnia w roku poprzedzającym rok objęty planem, do planu miesięcznego do 5 dnia miesiąca w miesiącu poprzedzającym miesiąc objęty planem, do planu tygodniowego do końca poniedziałku w tygodniu poprzedzającym tydzień objęty planem) zgodnie z obowiązującymi dokumentami. Wymagany jest szczegółowy opis prowadzonych prac, oraz dokładne harmonogramy zaleŝności pomiędzy prowadzeniem prac, a wynikającą z nich koniecznością wyłączeń elementów sieci przesyłowej lub blokady automatyki SPZ. NaleŜy dąŝyć do jak największej redukcji czasów wyłączeń modernizowanych linii, a szczegółowe harmonogramy prac powinny zostać skonsultowane z ODM i KDM. Potwierdzenia moŝliwości wyłączeń mogą następować do godziny 15 w dzień poprzedzający wyłączenie. W celu realizacji prac naleŝy w planach wyłączeń uwzględnić wyłączenia elementów KSE przedstawione w tab Tabela 1.1 Zestawienie niezbędnych wyłączeń elementów KSE Lp. Nazwa obiektu 1 linia 400 kv Wielopole- Joachimów 2 linia 400 kv Wielopole- Rokitnica Planowany termin wyłączenia Uwagi Rozmostkowanie wzdłuŝne i zmostkowanie poprzeczne linii na słupie nr 140 (zmiana układu faz w przęśle A) do relacji Rokitnica-Joachimów pracującej w okresie j.w. 21

6 Ewentualne zmiany w nastawach zabezpieczeń związane z ww. przemostkowaniem linii naleŝy uzgodnić z PSE Południe S.A STANDARDY, WYMAGANIA I PRZEPISY Wszystkie budowle, instalacje oraz ich składowe powinny spełniać wymagania: przepisów prawnych, projektowych oraz norm. Na stronach internetowych PSE Operator SA pod adresem: dokumenty do pobrania standardy sieci przesyłowej ( dostępne są standardy które będą niezbędne do realizacji przedmiotu zamówienia. Są one zgrupowane w plikach i podane w tab Tab. 1.2 Wykaz standardów, procedur i instrukcji PSE Operator S.A. niezbędnych do realizacji modernizacji linii 400kV Kod Specyfikacji Lp. Nazwa Specyfikacji 1 Badania traktu światłowodowego z dnia Standardowa specyfikacja funkcjonalna dla kabli światłowodowych Standardowa specyfikacja funkcjonalna dla przełącznicy światłowodowej ODF Album zamienników. Łańcuchy z izolatorami długopniowymi porcelanowymi dla istniejących linii elektroenergetycznych 220 i 400kV wraz z rysunkami. Album zamienników. Łańcuchy z izolatorami kołpakowymi szklanymi dla istniejących linii elektroenergetycznych 400kV wraz z rysunkami. Standardowe Specyfikacje Techniczne Linia napowietrzna 400kV Załącznik 3 Uziemienia. PSE-SF.TELEKOM 4.11/2006v1 PSE-SF.TELEKOM 4.10/2006v1 PSE-SF. Album łańcuchy IZDŁ.NN PL/2008v1 PSE-SF. Album łańcuchy IZKŁ PL/2008v1 PSE-SF. Linia 400 kv.3 PL/2009v Standardowe Specyfikacje Techniczne Przewody odgromowe do linii 220 i 400kV. Standardowe Specyfikacje Techniczne Przewód OPGW wraz z osprzętem. Standardowe Specyfikacje Techniczne Izolatory liniowe ceramiczne długopniowe do sieci 400kV. Standardowe Specyfikacje Techniczne Izolatory kołpakowe szklane do linii 220 i 400kV Standardowe Specyfikacje Techniczne Przewód stalowoaluminiowy typu AFL PSE-TS.PRODGR.NN PL/2008v1 PSE-TS.OPGW.NN PL/2009v1 PSE-TS.IZDŁ PL/2008w1 PSE-TS.IZKŁ.NN PL/2008w1 PSE-TS.PR525.NN PL/2008w1 12 Standardowe Specyfikacje Techniczne Osprzęt do linii 400kV. PSE-TS.OSP PL/2008w1 13 Standardowe Specyfikacje Techniczne Linia napowietrzna 400kV Załącznik 9 Oznakowanie. PSE-SF. Linia 400 kv.9 PL/2009v1 14 Standard profilu podłuŝnego napowietrznej linii PSE-SF.Linia_Stand_Profil elektroenergetycznej NN. PL/2012v1 15 Wymagania Techniczne PSE-Operator S.A. dotyczące zabezpieczeń antykorozyjnych konstrukcji stalowych i stalowych ocynkowanych PO-TE-3-P 16 Wykaz zestawów powłok malarskich dopuszczonych do PO-TE-4-P 22

7 17 18 zabezpieczeń antykorozyjnych konstrukcji stalowych i stalowych ocynkowanych Instrukcja wykonywania napraw i zabezpieczeń antykorozyjnych fundamentów konstrukcji słupów linii elektroenergetycznych najwyŝszych napięć Instrukcja badania uziemień oraz skuteczności ochrony przeciwporaŝeniowej słupów linii napowietrznych PSE Operator S.A Standardowe wymagania funkcjonalne dla systemów telekomunikacyjnych obiektów stacyjnych PSE Operator S.A. z dnia PSE-SF.Badanie uziemień.pl/2011 v.1 PSE-SF.TELEKOM /2010 Ponadto na stronach internetowych PSE Operator S.A. w lokalizacji: Dokumenty Standardy sieci przesyłowej dostępne są standardy, których nie załącza się do SIWZ, a które są wskazane do realizacji niniejszej inwestycji. Są one zgrupowane w plikach: 1. Standardowe specyfikacje funkcjonalne. Krajowy System Elektroenergetyczny; 2. Standardowe specyfikacje funkcjonalne. Stacje elektroenergetyczne najwyŝszych napięć; 3. Standardowe specyfikacje funkcjonalne. Katalog pól obwody pierwotne; 4. Standardowe specyfikacje funkcjonalne. Urządzenia i aparatura wysokiego napięcia; 5. Standardowe specyfikacje funkcjonalne. Zabezpieczenia, automatyka, pomiary i układy obwodów wtórnych; 6. Standardowe specyfikacje funkcjonalne. Katalog pól obwody wtórne; 7. Standardowe specyfikacje funkcjonalne. Standardowe wymagania budowlane dla obiektów stacyjnych naleŝących do PSE S.A.; 8. Standardowe specyfikacje funkcjonalne. Sposób oznaczeń rozdzielni i jej elementów w stacjach elektroenergetycznych 750, 400, 220 i 110kV. 2. AKTUALNE UWARUNKOWANIA WYKONANIA PRZEDMIOTU ZAMÓWIENIA 2.1 INFORMACJE PODSTAWOWE Celem przedmiotowej modernizacji jest zwiększenie zdolności przesyłowej linii poprzez zwiększenie temperatury pracy przewodów fazowych do wartości min C oraz wykorzystanie przewodu odgromowego typu OPGW do budowy systemu łączności technologicznej do zarządzania pracą KSE (Krajowego Systemu Elektroenergetycznego). Obecna faktyczna dopuszczalna temperatura pracy przewodów fazowych przedmiotowej dwutorowej linii 400kV Wielopole Joachimów, Wielopole - Rokitnica to +40 C. Po modernizacji linii planuje się uzyskać dopuszczalną temperaturę pracy wynoszącą +60 C przy załoŝeniu 0,5 metrowego zapasu w stosunku do wymagań odległościowych określonych w Polskiej Normie PN-E :1998 Elektroenergetyczne linie napowietrzne. Projektowanie i budowa. Na odcinku od SE Wielopole do SE Rokitnica naleŝy podwyŝszyć 4 słupy. PodwyŜszenie słupów wiąŝe się z koniecznością sprawdzenia na etapie projektu wykonawczego wytrzymałości całego słupa, a takŝe jego fundamentów. Na odcinku od SE Wielopole do SE Rokitnica na 61 słupach przelotowych linii 400kV zabudowana jest izolacja porcelanowa długopniowa typu VKLS produkcji b. NRD. Izolacja ta przeznaczona jest do wymiany. Na odcinku od SE Wielopole do SE Rokitnica na 39 słupach odporowo-naroŝnych linii 400kV zabudowana jest izolacja kołpakowa szklana, charakteryzująca się pęknięciami kloszy. Uszkodzoną izolację, wg ostatniego obchodu, jesień szt., naleŝy wymienić na izolację sprawną tego samego typu (PS 210 B). Modernizacja linii obejmuje zabezpieczenie antykorozyjne poprzez oczyszczenie elementów słupów z produktów korozji i naniesienie powłok malarskich na całej długości linii 400kV Wielopole Rokitnica Wielopole Joachimów, od SE Wielopole (słupy 1A, 1B) do słupa nr 140A włącznie (z wyjątkiem słupów nr 137, 137A i 138). Zabezpieczeniu antykorozyjnemu i naprawie podlegają równieŝ fundamenty na tym odcinku linii (z wyjątkiem słupów nr 137, 137A i 138). 23

8 Na linii zamontowane są dwa tradycyjne przewody odgromowe. Przewód nad torem linii 400kV Wielopole-Rokitnica przeznaczony jest do wymiany na OPGW. 2.2 STAN FORMALNO-PRAWNY Dwutorowa napowietrzna linia elektroenergetyczna 400kV Wielopole Joachimów, Wielopole - Rokitnica, rozdzielnie 400kV w SE Wielopole oraz SE Rokitnica są własnością PSE Operator S.A. Eksploatację obiektów w imieniu PSE Operator S.A. prowadzi spółka PSE-Południe S.A.. Linia 400kV zlokalizowana jest na terenie województwa śląskiego, przebiega przez tereny jednostek administracyjnych wymienionych w tab Tab. 2.1 Wykaz gmin i powiatów przez które przebiega linia 400kV Wielopole Joachimów, Wielopole - Rokitnica Linia 400kV Wielopole Joachimów, Wielopole - Rokitnica Orientacyjna długość w Gmina Powiat Stanowisko początkowe - stanowisko końcowe poszczególnych gminach [km] m. Rybnik m. Rybnik Br Wie, 1B-3B, ,3 Pilchowice ,6 gliwicki Sośnicowice ,6 m. Gliwice m. Gliwice ,5 Rudziniec ,1 Toszek gliwicki 89-99, ,3 Pyskowice 100, , 111 3,2 Zbrosławice tarnogórski ,8 m. Zabrze m. Zabrze 140, 140A, Br Rok 0,8 Dokumentacja prawna w zakresie decyzji administracyjnych wydanych na podstawie art. 35 ustawy o zasadach i trybie wywłaszczania nieruchomości dla nielicznych odcinków trasy linii znajduje się w PSE- Południe S.A. Porozumienia z właścicielami w zakresie wstępu na nieruchomości i wykonywanie prac na linii: brak decyzji dotyczących słuŝebności gruntów. Uwarunkowania środowiskowe planowanego przedsięwzięcia Linia 400 kv Wielopole - Rokitnica tylko zbliŝa się do obszaru Natura 2000: Podziemia Tarnogórsko Bytomskie (PLH ). 2.3 DANE TECHNICZNE DOTYCZĄCE OBIEKTÓW Linia dwutorowa 400kV Wielopole Joachimów, Wielopole Rokitnica Trasa linii przebiega przez tereny równinne, głównie przez tereny wykorzystane rolniczo, tereny przemysłowe i poprzemysłowe, lasy oraz nieuŝytki. Odcinkami linia przebiega w pobliŝu obszarów zabudowy mieszkaniowej (Rybnik, Ochojec, Pilchowice, Taciszów). Linia krzyŝuje się z linią 220 kv Wielopole Kędzierzyn, Wielopole - Blachownia oraz 4 krotnie z liniami 110 kv; w przęsłach: Sośnica Kędzierzyn/Kotlarnia, Bumar/Huta Łabędy Rokitnica/Blachownia, Bumar/Blachownia Rokitnica/Łabędy, A Rokitnica Zawadzkie/Krupski Młyn, natomiast z liniami średniego napięcia 19 razy. Linia przechodzi przez Kanał Gliwicki (III kl. Ŝeglowna) i rzekę Bierawkę. Pięciokrotnie występuje skrzyŝowanie z PKP m.in. Gliwice Wrocław, Gliwice Strzelce 24

9 Opolskie. Dwukrotnie skrzyŝowanie z autostradami: A-4 Kraków Wrocław w przęśle i A 1 w przęśle A oraz wielokrotne z drogami: krajowymi w przęsłach 8-9, 19-20, 73-74, 86-87, 97-98, , wojewódzkimi w przęsłach i oraz innymi. Wykonawca we własnym zakresie dokona weryfikacji, uzupełnienia i aktualizacji powyŝszych skrzyŝowań. Dane istniejącej linii: 1. Rok budowy: 1983 r. 2. Długość linii objęta modernizacją: 52,2 km (długość toru Wielopole Joachimów wynosi 136,9 km) 3. Liczba torów: 1 torowa od SE WIE do słupa nr 5 i od słupa nr 140 do SE Rokitnica, od słupa nr 140 do słupa nr 141, 2 torowa, odcinek od słupa nr 5 do słupa nr 140, z torem WIE JOA, 4. Słupy serii: Y 52 2 szt. (z tego ON 2 szt.) Z szt. (z tego ON 51 szt.) Razem 141 szt. (z tego ON - 53 szt.) 5. Izolacja typu: PS 210B, LG75/24, LG85/24, LP75/37W, VKLS 75/ Przewody fazowe: 3x2xAFL mm Przewody odgromowe: AFL1,7-95 na odcinku: od br. WIE do słupa nr 21, AFL1,7-70 od słupa nr 21 do słupa nr 135, AFL1,7-95 na odcinku: od słupa nr 135 do br. ROK. 8. Fundamenty: prefabrykowane SFGD, terenowe FT, FTZ, FGZ. 9. Uziemienia: typowe katalogowe typu TU9, TU 12, TU-19, U Temperatura graniczna dopuszczalna przewodów roboczych +40 C Stacja 400/220/110kV Wielopole Rozdzielnia 400kV w SE Wielopole jest rozdzielnią napowietrzną z kratowymi konstrukcjami wsporczymi pod przewody. Okablowanie prowadzone jest w kanałach kablowych. Plan sytuacyjny rozdzielni 400kV w SE Wielopole przedstawia Rys. Z Stacja 400/110kV Rokitnica Rozdzielnia 400kV w SE Rokitnica jest rozdzielnią napowietrzną z kratowymi konstrukcjami wsporczymi pod przewody. Okablowanie prowadzone jest w kanałach kablowych. Plan sytuacyjny rozdzielni 400kV w SE Rokitnica przedstawia Rys. Z DOKUMENTACJA DOTYCZĄCA OBIEKTÓW Linia 400kV Wielopole Joachimów, Wielopole - Rokitnica Podstawową dokumentację techniczną i eksploatacyjną linii stanowi paszport linii, ksiąŝka obiektu budowlanego oraz instrukcja eksploatacji. W skład paszportu wchodzi wykaz montaŝowy, plan trasy linii oraz profile podłuŝne linii w skali 1:200/2000 z roku Dodatkowo dokumentacja linii zawiera opracowaną w roku 2009 analizę techniczno-ekonomiczną zwiększenia obciąŝalności linii, na którą składa się m.in. plan trasy linii w skali 1: oraz wykonane na podstawie pomiaru geodezyjnego z listopada 2009 r. zaktualizowane profile podłuŝne linii. Dokumentacja (profile linii) zostanie udostępniona wykonawcy, któremu zostanie przyznane zamówienie. Zestawienie montaŝowe stanowi załącznik do SIWZ (na płycie CD). 25

10 2.4.2 Stacja 400/220/110kV Wielopole Dokumentacja stacji jest dostępna w PSE Południe S.A. i na obiekcie Stacja 400/110kV Rokitnica Dokumentacja stacji jest dostępna w PSE Południe S.A. i na obiekcie. 3. OPIS WYMAGAŃ ZAMAWIAJĄCEGO W STOSUNKU DO PRZEDMIOTU ZAMÓWIENIA 3.1 WYMAGANIA DOTYCZĄCE ZAKRESU DOKUMENTACJI, PRAC PRZYGOTOWAWCZYCH, PROJEKTÓW WYKONAWCZYCH I POWYKONAWCZYCH Wymagania ogólne Wszelka dokumentacja dotycząca zadania, w tym projekty wykonawcze i dokumentacja powykonawcza będą opracowane w języku polskim z uwzględnieniem wymagań technicznych zawartych w Programie Funkcjonalno-UŜytkowym oraz umowie i warunków zawartych w uzyskanych opiniach i uzgodnieniach oraz szczegółowych wytycznych Zakres dokumentacji projektowej Projekt wykonawczy modernizacji linii Wielopole Joachimów, Wielopole Rokitnica naleŝy wykonać zgodnie z: - normą PN-E :1998 Elektroenergetyczne linie napowietrzne. Projektowanie i budowa, - normami przywołanymi w PN-E :1998 i w niniejszej dokumentacji, - obowiązującymi krajowymi aktami prawnymi dotyczącymi elektroenergetycznych linii napowietrznych i kablowych, - warunkami wynikającymi z pozwolenia/zgłoszenia budowy, o ile były wymagane. Projekt wykonawczy oraz dokumentację powykonawczą, naleŝy dostarczyć w formie papierowej (5 egz.) i w formie elektronicznej (2 egz.). Rysunki trasy naleŝy sporządzić na mapach z moŝliwością edycji przy wykorzystaniu stosowanych oprogramowań (np. AUTOCAD, MS OFFICE). Dokumentację naleŝy wykonać wraz z mapami ewidencyjnymi gruntów i wykazami właścicieli nieruchomości. Ewidencja powinna obejmować szerokość pasa 80 m (po 40 m od osi linii) wraz z domknięciami działek. W przypadku działek stanowiących cieki wodne, tereny kolejowe lub drogi wychodzących istotnie poza ww. pas o szerokości 80 m naleŝy podać, kto jest jego właścicielem i władającym bez pokazywania całości działek. Projekt wykonawczy powinien m. innymi zawierać: - podstawę opracowania dokumentacji, - wykaz tomów dokumentacji, oświadczenia dotyczące wykonania dokumentacji wynikające z Umowy, - spis całości dokumentacji w kaŝdym tomie, spis zawartości kaŝdego tomu, opisy techniczne dotyczące wykonywanych prac objętych SIWZ zawierające technologie robót, zastosowane materiały i rozwiązania, - opis techniczny dotyczący prac związanych z dostosowaniem linii do pracy przewodów fazowych w temperaturze +60 C przy zachowaniu odległości przewodów fazowych do ziemi i obiektów krzyŝowanych zgodnie z wymogami normy PN-E :1998 z uwzględnieniem dodatkowego zapasu wynoszącego 0,5m (w tym rysunki konstrukcyjne podwyŝszeń słupów, rysunki projektowanych łańcuchów izolatorów, projekty przebudowywanych obiektów krzyŝowanych itp.), - projekt instalacji przewodu OPGW wraz z ochroną przeciwdrganiową, w tym: wyniki obliczeń w zakresie: mechaniczno-konstrukcyjnym, wytrzymałości zwarciowej, ochrony przeciwdrganiowej, wraz z podaniem miejsc i sposobu połączeń traktu światłowodowego na trasie linii (skrzynki połączeniowe, zapasy przy kaŝdej skrzynce o długości równej odległości wieszaka zapasu od ziemi plus dodatkowo 10m, zapasy na stacjach: 30m), 26

11 - projekty ułoŝenia kabla światłowodowego na terenie SE Wielopole i SE Rokitnica, w tym miejsc i sposobu połączeń traktu światłowodowego na terenie rozdzielni oraz w przełącznicach (rozszycie włókien, zapasy po 30m na kaŝdym końcu), - dobór i instalację ochrony przeciwdrganiowej przewodu odgromowego tradycyjnego (w tym szczegółowe rysunki techniczne zawiesi, montaŝu tłumików), - projekt zabezpieczenia antykorozyjnego słupów wraz z doborem zestawu malarskiego oraz wytycznymi producenta farb dotyczącymi technologii malowania, - sposób zabezpieczenia i naprawy fundamentów wraz z opisem technologii zalecanej przez producenta zestawu naprawczego, - sposób napraw uziemień słupów, - sposób odnowienia oznakowania linii, - rysunki powinny zawierać elementy, detale i przekroje niezbędne do prac montaŝowych oraz kontroli jakości, - wykaz montaŝowy linii, - profile podłuŝne linii dla temperatury pracy przewodów fazowych wynoszącej +60 C, z dodatkową rezerwą odległości równą 0,5m (wg normy PN - E :1998).Wykonawca jest zobowiązany do zweryfikowania danych otrzymanych od Zamawiającego na etapie opracowania projektu wykonawczego. Dodatkowo naleŝy wrysować krzywą zwisania dla temperatury pracy przewodów fazowych +40 C z dodatkową rezerwą odległości równą 0,5m (wg normy PN - E :1998) - tabele zwisów przewodu OPGW, - tabele zwisów przewodów fazowych, - tabele zwisów przewodu odgromowego, - wykaz izolatorów VKLS przewidzianych do wymiany wraz z rysunkami łańcuchów zamiennych, - wykaz izolatorów kołpakowych szklanych poznaczonych do wymiany wraz z rysunkami izolatorów zamiennych, - zestawienia materiałów, - plan trasy linii w skali 1 : (lub 1 : 10000), - tabele danych gwarantowanych, próby typu oraz rysunki, określone wymogami Standardowych Specyfikacji Technicznych, - opisy techniczne dotyczące wykonywanych prac zawierające technologie robót, zastosowane materiały i rozwiązania. NaleŜy równieŝ wykonać dokumentację formalno-prawną, która powinna zapewnić uzyskanie niezbędnych uzgodnień i pozwoleń na realizację pełnego zakresu prac modernizacyjnych. NaleŜy zapewnić uzyskanie niezbędnych uzgodnień oraz wymaganych prawomocnych pozwoleń i decyzji administracyjnych na realizację pełnego zakresu prac modernizacyjnych. Paszport linii powinien zawierać: - charakterystykę techniczną, rysunki zastosowanych elementów i rozwiązań technicznych, - schemat jednokreskowy linii, - schemat linii z zaznaczeniem układu faz, - dane dotyczące przewodu OPGW i zastosowanego osprzętu, w tym karty katalogowe, - wykaz montaŝowy, - plan trasy linii w skali 1: i 1: (lub 1: 50000). Plany powinny być wykonane w sposób zapewniający ich trwałość (np.: podklejanie), - tabelę odległości słupów od stacji w obu kierunkach dla lokalizatorów, - wykaz obiektów krzyŝowanych, - kartę aktualizacji. NaleŜy w omawianym zakresie zaktualizować instrukcję eksploatacji linii i stacji końcowych. Projekt wykonawczy będzie przedłoŝony Zamawiającemu do zaopiniowania. Pozytywne zaopiniowanie przez Zamawiającego dokumentacji nie zwalnia Wykonawcy od odpowiedzialności za zrealizowanie przedmiotu umowy poprawnie pod względem technicznym. 27

12 Dokumentacja powykonawcza powinna zawierać zaktualizowany projekt wykonawczy w tym m.in.: wykazy montaŝowe, profile podłuŝne linii oparte na aktualnych pomiarach dla temperatury pracy przewodów fazowych C, dla całej długości linii zgodnie ze Standardem profilu podłuŝnego napowietrznej linii elektroenergetycznej NN, PSE-SF.Linia_Stand_Profil PL/2012v1., tablice zwisów projektowych przewodów fazowych, przewodu odgromowego i OPGW, opisy techniczne dotyczące wykonywanych prac zawierające technologie robót, zastosowane materiały i rozwiązania (w tym napraw i zabezpieczenia fundamentów, zabezpieczenie antykorozyjne konstrukcji słupów, montaŝu przewodów OPGW), atesty, świadectwa jakości, deklaracje zgodności na zastosowane materiały uŝyte podczas modernizacji linii, wyniki badań kontrolno odbiorczych elementów uŝytych podczas modernizacji linii, plan trasy linii w skali 1 : oraz 1 : (lub 1 : ), paszport linii. Zakończenie prac, łącznie z dostarczeniem dokumentacji powykonawczej i innych dokumentów niezbędnych do dokonania odbioru końcowego inwestycji naleŝy tak zaplanować, aby umoŝliwić przeprowadzenie odbioru końcowego do r. Proces uzgodnień i odbiorów etapów (jeśli wystąpią) i całego zadania powinien być uwzględniony w harmonogramie rzeczowo-finansowym jego realizacji. Harmonogram ten będzie stanowić załącznik do umowy na realizację przedmiotu zamówienia. 3.2 WYMAGANIA PODSTAWOWE W ZAKRESIE ROBÓT BUDOWLANYCH Zakup i dostawa materiałów, realizacja prac Wykonawca zobowiązany jest do zakupu i dostawy w miejsce zabudowy wszystkich materiałów niezbędnych do realizacji zadania. Wszystkie materiały i urządzenia dostarczane do realizacji przedmiotowego zamówienia będą spełniały wymagania Zamawiającego zawarte w SIWZ, a w szczególności wymagania techniczne i funkcjonalne zawarte w Programie Funkcjonalno-Uzytkowym (Część II SIWZ) oraz Specyfikacjach Technicznych Zaplecze dla potrzeb Wykonawcy Wykonawca we własnym zakresie zorganizuje zaplecze budowy dla potrzeb realizacji zadania Ochrona środowiska Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót niezbędne przepisy dotyczące ochrony środowiska naturalnego. W okresie trwania budowy i wykonywania robót końcowych Wykonawca będzie podejmować wszelkie konieczne kroki mające na celu stosowanie się do przepisów i norm dotyczących ochrony środowiska na terenie i wokół terenu budowy oraz będzie unikać uszkodzeń lub uciąŝliwości dla osób lub własności społecznej, a wynikających ze skaŝenia, hałasu lub innych przyczyn powstałych w następstwie jego sposobu działania. Stosując się do tych wymagań, Wykonawca będzie miał szczególny wzgląd na lokalizację stanowisk (miejsc pracy), baz, warsztatów, magazynów, składowisk, dróg dojazdowych, środki ostroŝności przed: a) zanieczyszczeniem zbiorników, cieków wodnych i gleby płynami lub substancjami toksycznymi, b) zanieczyszczeniem powietrza pyłami i gazami, c) moŝliwością powstania poŝaru Zabezpieczenie interesów osób trzecich Wykonawca odpowiada za ochronę instalacji i urządzeń zlokalizowanych na powierzchni terenu i pod jego poziomem, takie jak rurociągi, kable itp. znajdujących się w strefie oddziaływania robót. 28

13 Wykonawca zapewni właściwe oznaczenie i zabezpieczenie przed uszkodzeniem tych instalacji i urządzeń w czasie trwania budowy. O fakcie przypadkowego uszkodzenia tych instalacji Wykonawca bezzwłocznie powiadomi Inspektora nadzoru i zainteresowanych uŝytkowników oraz będzie z nimi współpracował, dostarczając wszelkiej pomocy potrzebnej przy dokonywaniu napraw. Wykonawca będzie odpowiadać za wszelkie spowodowane przez jego działania uszkodzenia instalacji na powierzchni ziemi i urządzeń podziemnych Warunki bezpieczeństwa pracy Przed przystąpieniem do robót wszyscy pracownicy muszą zostać przeszkoleni i pouczeni o zasadach poruszania się i pracy na terenie budowy jak i na terenie czynnych obiektów energetycznych oraz wyposaŝeni w odzieŝ ochronną i pozostały sprzęt ochrony osobistej tj. hełmy, rękawice, okulary ochronne itp. wynikające ze specyfiki prowadzenia róŝnego rodzaju robót budowlano-montaŝowych. Samochody cięŝarowe, przywoŝące materiały budowlane muszą się poruszać po wyznaczonych trasach. Z uwagi na prowadzenie prac w sąsiedztwie linii WN i na terenie stacji energetycznych będących pod napięciem, w trakcie realizacji inwestycji naleŝy zachować szczególną ostroŝność, a wszelkie prace prowadzić pod ścisłym nadzorem słuŝb BHP Inwestora i Wykonawcy. Szczególnej ostroŝności prowadzenia prac wymagają prace związane z wprowadzeniem sprzętu zmechanizowanego. Większość prac będzie zaliczana do prac na wysokości, dla których obowiązują stosowne wymagania i ograniczenia. 3.3 STANDARDY, WYMAGANIA I PRZEPISY Wykaz standardów PSE Operator S.A. związanych z zaprojektowaniem i wykonaniem zadania przedstawiono w Części II punkt SZCZEGÓŁOWY OPIS ROBÓT Zwiększenie obciąŝalności linii Zwiększenie obciąŝalności linii ma polegać na zwiększeniu dopuszczalnej długotrwale temperatury pracy przewodów fazowych z +40 C na +60 C przy zachowaniu odległości przewodów fazowych do ziemi i obiektów krzyŝowanych zgodnie z wymogami Polskiej Normy PN-E :1998 Elektroenergetyczne linie napowietrzne. Projektowanie i budowa i z zapasem 0,5 metra w odniesieniu do wymagań normy. PowyŜsze załoŝenia naleŝy spełnić poprzez: regulację zwisów przewodów. Wykonanie regulacji zwisów przewodów fazowych wymusza konieczność regulacji zwisów przewodów odgromowych, skrócenie długości łańcuchów izolatorowych na słupach przelotowych. Proponuje się wymianę istniejących łańcuchów typu ŁPA złoŝonych z 4-ech izolatorów typu VKLS-75/21 na łańcuch typu ŁPA złoŝony z 3-ech izolatorów L160C650, co pozwoli na podniesienie punktu zawieszenia przewodu o ok. 0,8m. Nowy łańcuch spełni wymogi III strefy zabrudzeniowej. podwyŝszenie słupów, gdy dwa pierwsze środki nie dały pozytywnych efektów. PodwyŜszenie słupów wiąŝe się z koniecznością sprawdzenia na etapie projektu wykonawczego wytrzymałości całego słupa, a takŝe jego fundamentów. skablowanie linii nn i SN oraz przebudowa/likwidacja latarni. Do podwyŝszeń słupów naleŝy zastosować konstrukcje stalowe ocynkowane, dodatkowo zabezpieczone antykorozyjnie zgodnie z pkt W wymienianych łańcuchach naleŝy zastosować nowe izolatory ceramiczne długopniowe z masy C130 z okuciami widlastymi oraz nowy osprzęt izolatorowy stalowy cynkowany ogniowo. NaleŜy przyjąć III strefę zabrudzeniową. Zdemontowane izolatory i osprzęt powinny być zutylizowane przez jednostki do tego uprawnione. 29

14 Na etapie opracowania projektu wykonawczego Wykonawca moŝe skorzystać z rysunków łańcuchów izolatorów stanowiących załącznik do specyfikacji Album zamienników. Łańcuchy z izolatorami długopniowymi porcelanowymi dla istniejących linii elektroenergetycznych 220 i 400 kv. Izolatory mają spełniać wymagania Standardowej Specyfikacji Technicznej PSE-TS.IZDŁ PL/2008w1 Standardowe Specyfikacje Techniczne Izolatory Liniowe Ceramiczne Długopniowe Do Sieci 400 kv. Osprzęt ma spełniać wymagania Standardowej Specyfikacji Technicznej PSE-TS.OSP PL/2008w1 Standardowe Specyfikacje Techniczne Osprzęt Do Linii 400 kv. Przebudowy linii SN i nn (skablowania) oraz latarni wymagają uzgodnienia z właścicielami tych obiektów i wykonania stosownych projektów. Wykonawca załatwia wszelkie sprawy formalno-prawne związane z przebudowami obiektów oraz musi spełnić wszystkie warunki przebudowy określone przez ich właścicieli. Szczegółowy opis prac dostosowawczych: Sekcja 1B 2B ze względu na niewystarczającą odległość od szklarni oraz latarni w przęśle 1B 2B naleŝy zwiększyć napręŝenie przewodów fazowych do 30,0MPa. Sekcja 1A 2A ze względu na niewystarczającą odległość od latarni i zasilającej ją linii nn w przęśle 1A 2A naleŝy zdemontować latarnię lub obniŝyć ją o ok.2,5m. Sekcja 5 6 ze względu na niewystarczającą odległość od słupów nieczynnej trakcji elektrycznej (bez zawieszonych przewodów trakcji) w przęśle 5 6 naleŝy zwiększyć napręŝenie przewodów fazowych do 74,0MPa. Sekcja 6 8 ze względu na niespełnienie wymogów wynikających z 2 stopnia obostrzenia (krzyŝowany cmentarz w przęśle 7-8) naleŝy zmniejszyć istniejące napręŝenie (78MPa) w przewodach fazowych do 76,0MPa oraz wymienić łańcuchy izolatorowe w całej sekcji, ŁO2 na ŁO3 oraz ŁP na ŁPA. Sekcja ze względu na niewystarczającą odległość od linii 220kV w przęśle naleŝy zwiększyć napręŝenie przewodów fazowych do 74,0MPa. Sekcja ze względu na niewystarczającą odległość od drogi Ŝwirowej w przęśle naleŝy zwiększyć napręŝenie przewodów fazowych do 80,0MPa. Sekcja ze względu na niewystarczającą odległość od linii SN w przęśle naleŝy linię tą skablować. Sekcja ze względu na niewystarczającą odległość od linii SN i latarni w przęśle naleŝy zwiększyć napręŝenie przewodów fazowych do 88,3MPa. Sekcja ze względu na niewystarczającą odległość od drogi zakładowej w przęśle naleŝy podwyŝszyć słupa przelotowego nr 72 o 3m. Sekcja ze względu na zbyt duŝe istniejące napręŝenie (81,1MPa) w sekcji odciągowej z zastosowanym 3 stopniem obostrzenia (magistrala PKP) naleŝy obniŝyć napręŝenie w przewodach fazowych do 74,0MPa oraz podwyŝszyć słupa mocnego nr 77 o 5m. Sekcja ze względu na niewystarczającą odległość od linii 110kV w przęśle naleŝy podwyŝszyć słupa przelotowego nr 94 o 2m. Sekcja ze względu na niewystarczającą odległość od linii SN i nn w przęśle naleŝy skablować te linie. 30

15 Sekcja ze względu na zbyt duŝe istniejące napręŝenie w przewodach fazowych (86,9MPa) w sekcji z wymaganym 2 stopniem obostrzenia (krzyŝowane ogródki działkowe w przśle ) naleŝy zmniejszyć napręŝenie do 74,0MPa oraz wymienić istniejące łańcuchy odciągowe ŁO2 na ŁO3. Zmniejszenie napręŝenia spowoduje obniŝenie się przewodów w całej sekcji i wymusi konieczność podwyŝszenia słupa przelotowego nr 113 o 2m oraz wymianę istniejących łańcuchów ŁPA na krótsze łańcuchy ŁPA na słupach 108, 109, 110 i 114. Zestawienie koniecznych prac słuŝących dostosowaniu linii do pracy w temp C z zapasem 0,5m w stosunku do wymagań normy PN-E :1998 Elektroenergetyczne linie napowietrzne. Projektowanie i budowa. Zamawiający, w uzasadnionych przypadkach, dopuszcza równieŝ inne rozwiązania. Rozwiązania te naleŝy uzgodnić na etapie projektu wykonawczego Zabudowa przewodu odgromowego ze światłowodem DemontaŜowi podlega tradycyjny przewód odgromowy zainstalowany na odcinku jednotorowym i dwutorowym linii Wielopole Joachimów, Wielopole - Rokitnica nad torem WIE-ROK następująco: 1) AFL 1,7 95 mm 2 od bramki w R400kV SE Wielopole do słupa nr 21, 2) AFL 1,7 70 mm 2 od słupa nr 21do słupa nr 135 3) AFL 1,7 95 mm 2 od słupa nr 135 do bramki w R400 kv SE Rokitnica. Zdemontowany przewody wraz z osprzętem oraz inne elementy zdemontowane w ramach zadania naleŝy zutylizować zgodnie z pkt Zakres prac obejmuje m.in.: wymianę jednego istniejącego przewodu odgromowego zlokalizowanego nad torem Wielopole- Rokitnica (prawy patrząc w stronę SE Rokitnica) na przewód odgromowy skojarzony ze światłowodem typu OPGW z wbudowanymi 48 włóknami światłowodowymi na odcinku od bramki liniowej SE Wielopole do bramki liniowej SE Rokitnica wraz z niezbędnym osprzętem, czynną ochroną przeciwdrganiową, zawiesiami, puszkami połączeniowymi i zapasami przewodu na słupach i bramkach połączeniowych, wprowadzenie kabli światłowodowych 48J do SE Wielopole i SE Rokitnica od bramki liniowej do pomieszczeń TEN z zakończeniem w nowych przełącznicach światłowodowych umieszczonych w istniejących szafach ODF, 31

16 wykonanie spawów włókien światłowodowych oraz wykonanie badań traktu światłowodowego zgodnie ze Specyfikacją techniczną badania traktu światłowodowego. Schemat ideowy objętego dokumentacją zakresu prac związanych z ułoŝeniem światłowodu na ciągu liniowym 400 kv Wielopole Joachimów, Wielopole-Rokitnica został przedstawiony na Rys Rys. 3.1 Ciąg liniowy WIE - JOA, WIE - ROK z istniejącą i planowaną linią światłowodową OPGW Przewód światłowodowy OPGW o 48 włóknach (48J) naleŝy zainstalować w miejsce zdemontowanego przewodu odgromowego. Zastosowany przewód OPGW oraz osprzęt do jego zawieszenia powinny spełniać wymagania zawarte w załączonej specyfikacji technicznej Standardowa specyfikacja techniczna dla przewodu OPGW wraz z osprzętem. NaleŜy uwzględnić: - serię słupów: Y 52, Z 52 - liczbę włókien 48, - strefę klimatyczną: S1, W1, - parametry zwarciowe SE Wielopole, SE Rokitnica i SE Joachimów podano w tabelach

17 Tabela 3.1 Przewidywane warunki zwarciowe w stacji Wielopole Przewidywane warunki zwarciowe w stacji Wielopole Stacja Wielopole Szw 3F 1F 3I0 X0/X1 udział [GVA] [ka] [ka] [ka] [-] Wielopole udz. Blachownia udz. Rokitnica udz. Dobrzeń udz. Podborze udz. AT3 400/220 kv udz. AT4 400/110 kv udz. AT5 400/110 kv udz.bl.7i udz.bl.9(ruda A) Tabela 3.2 Przewidywane warunki zwarciowe w stacji Rokitnica Przewidywane warunki zwarciowe w stacji Rokitnica Stacja Rokitnica Szw 3F 1F 3I0 X0/X1 udział [GVA] [ka] [ka] [ka] [-] Rokitnica udz. Joachimów udz. Łagisza udz. Blachownia udz. Wielopole udz. T1 400/110 kv udz. T2 400/110 kv Tabela 3.3 Przewidywane warunki zwarciowe w stacji Joachimów Przewidywane warunki zwarciowe w stacji Joachimów Stacja Joachimów Szw 3F 1F 3I0 X0/X1 udział [GVA] [ka] [ka] [ka] [-] Joachimów udz. Aniołów udz. Rogowiec udz. Rokitnica udz. AT2 400/110kV udz. AT3 400/220kV Czas trwania zwarcia naleŝy przyjąć 0,6s. W uzasadnionych przypadkach Zamawiający moŝe wyrazić zgodę na przyjęcie wartości innego czasu trwania zwarcia. 33

18 Przekrój i parametry przewodu powinny być dobrane do obliczonych warunków zwarciowych linii. Przewody typu OPGW naleŝy dobrać w taki sposób, aby ich przekroje nie były mniejsze od przekrojów zainstalowanych obecnie przewodów odgromowych na linii. Na danej linii nie powinno się stosować więcej niŝ dwie wielkości przekrojów przewodów OPGW. W wyjątkowych sytuacjach np. w przypadku występowania w linii długich przęseł skrzyŝowaniowych, Zamawiający moŝe zaakceptować wyjątek od tej zasady. Długość kabla światłowodowego do ułoŝenia w kaŝdej SE naleŝy ustalić na podstawie oględzin i ew. pomiarów. Przewód OPGW powinien mieć zapewnioną czynną ochronę przeciwdrganiową wykonaną przy uŝyciu tłumików Stockbridge a. Doboru tłumików drgań oraz sposobu ich rozmieszczenia w przęsłach powinien dokonać projektant we współpracy z producentem przewodu OPGW lub producentem tłumików. Osprzęt do instalacji przewodu OPGW powinien być wskazany przez producenta przewodu i powinien gwarantować właściwą współpracę z przewodem oraz zachowanie parametrów optycznych włókien. Naciąg przewodu OPGW nie powinien przekraczać wartości zalecanej przez producenta. Skrzynki połączeniowe muszą zapewniać właściwą ochronę modułu optycznego przed zagroŝeniami eksploatacyjnymi i środowiskowymi. Skrzynki połączeniowe naleŝy zamocować w sposób utrudniający demontaŝ i otwarcie przez niepowołane osoby. Na wieszakach zapasu technologicznego naleŝy zgromadzić zapas kaŝdego przewodu OPGW wchodzącego do puszki o długości równej odległości wieszaka od ziemi plus dodatkowo 10m. Ilość skrzynek połączeniowych zostanie określona w Projekcie Wykonawczym budowy traktu światłowodowego. Skrzynki połączeniowe i zapas technologiczny przewodu OPGW naleŝy umieścić na poziomie zawieszenia dolnych przewodów fazowych. Wymóg ten nie dotyczy bramek liniowych w rozdzielniach stacyjnych 400kV.W miejscach połączenia przewodu OPGW z kablem światłowodowym na bramkach liniowych zapewnić zapas ok. 30m zarówno przewodu OPGW jak i kabla światłowodowego w zabudowanych skrzynkach zapasu. Skrzynki zapasu na bramce powinny być wykonane z blachy aluminiowej malowanej proszkowo. Dodatkowo powinny być opisane nazwą relacji, osobno część stała i część ruchoma. W projekcie naleŝy zapewnić odpowiednią wielkość zwisu przewodu OPGW skorelowaną z zainstalowanym przewodem fazowym. W zakresie sprawdzeń i badań traktu światłowodowego obowiązują wytyczne zawarte w Standardowej specyfikacji funkcjonalnej dla badania traktu światłowodowego stanowiącej załącznik do SIWZ. Dla wszystkich powiązań światłowodowych naleŝy wykonać co najmniej następujące pomiary: dwukierunkowe pomiary reflektometryczne tłumienia całkowitego, tłumienności jednostkowej kabla i tłumienia połączeń spajanych dwukierunkowe pomiary tłumienności jednostkowej odcinków fabrykacyjnych dwukierunkowy pomiar transmisyjny tłumienia całkowitego pomiar tłumienia i reflektancji złączek Pomiary naleŝy wykonać w pasmach 1310, 1550 i 1625nm. NaleŜy opracować dokumentację powykonawczą, zgodnie ze Specyfikacją Badania traktu światłowodowego i zawierającą: Wyniki pomiarów pomontaŝowych Wyniki pomiarów fabrycznych Karty katalogowe przewodu OPGW i kabli zastosowanych na stacjach Dokumentację trasową z naniesionymi lokalizacjami muf złączowych Plan spawania całej linii Schemat odcinkowy linii 34

19 3.4.3 Ochrona przeciwdrganiowa przewodów fazowych oraz drugiego przewodu odgromowego AFL W związku ze zmianą napręŝenia w przewodach fazowych i odgromowych, przeprowadzono analizę zagroŝenia drganiowego linii. Analizę przeprowadzono w oparciu o rekomendację Broszury CIGRE nr 273 Overhead Conductor Safe Design Tension With Respect to Aeolian Vibrations Z analizy wynika, Ŝe dla wiązki podwójnej zawieszonej z napręŝeniem po=88,3mpa i mniejszym, bez tłumików, lecz z odstępnikami zwykłymi warunek (parametry zawieszenia przewodu) jest spełniony i nie ma konieczności stosowania dodatkowej ochrony przeciwdrganiowej (tłumików drgań). W przedmiotowym odcinku linii dla przewodów zawieszonych z napręŝeniem 88,3MPa jest zastosowana ochrona przeciwdrganiowa w postaci pętli tłumiących. Dla przewodów odgromowych typu AFL mm2 zawieszonych z napręŝeniem po=125mpa i większym konieczne jest stosowanie ochrony przeciwdrganiowej, przez zastosowanie tłumików drgań typu Stockbridge a wg Broszury CIGRE nr 273 Overhead Conductor Safe Design Tension With Respect to Aeolian Vibrations. Dla przewodów typu AFL-1,7 95mm2 naleŝy stosować tłumiki drgań, gdy napręŝenie po jest większe od 110MPa. Analiza została przeprowadzona dla terenu kategorii 3 wg. w/w rekomendacji Wymiana izolacji porcelanowej typu VKLS wraz z osprzętem Wymianie podlegają izolatory porcelanowe długopniowe VKLS 75/21 na 61 słupach przelotowych (do zdemontowania około 2928 szt. izolatorów), wraz z osprzętem. Zdemontowane izolatory i osprzęt powinny być zutylizowane przez jednostki do tego uprawnione, zgodnie z pkt W wymienianych łańcuchach naleŝy zastosować nowe izolatory ceramiczne długopniowe z masy C130 z okuciami widlastymi oraz nowy osprzęt izolatorowy stalowy cynkowany ogniowo. NaleŜy przyjąć III strefę zabrudzeniową na całej długości linii objętej modernizacją. Długości łańcuchów powinny być tak dobrane, Ŝeby nie zachodziła konieczność wydłuŝania bądź skracania przewodów. Na etapie opracowania projektu wykonawczego Wykonawca moŝe skorzystać z rysunków łańcuchów izolatorów stanowiących załącznik do specyfikacji Album zamienników. Łańcuchy z izolatorami długopniowymi porcelanowymi dla istniejących linii elektroenergetycznych 220 i 400 kv. Izolatory mają spełniać wymagania Standardowej Specyfikacji Technicznej PSE-TS.IZDŁ PL/2008w1 Standardowe Specyfikacje Techniczne Izolatory Liniowe Ceramiczne Długopniowe Do Sieci 400 kv. Osprzęt ma spełniać wymagania Standardowej Specyfikacji Technicznej PSE-TS.OSP PL/2008w1 Standardowe Specyfikacje Techniczne Osprzęt Do Linii 400 kv Wymiana uszkodzonej izolacji kołpakowej szklanej Wymianie podlegają uszkodzone kołpaki szklane w łańcuchach izolatorowych, które są zabudowane na 38 słupach odporowo-naroŝnych. Aktualny wykaz uszkodzonych izolatorów jest wynikiem ostatnich planowych oględzin linii. Izolatory do zabudowy będą pochodziły z wymiany na jednym wytypowanym na etapie projektu wykonawczego słupie izolacji szklanej na izolację porcelanową długopniową. Pozostałe po pracach izolatory kołpakowe szklane powinny być zutylizowane przez jednostki do tego uprawnione, zgodnie z pkt Na wytypowanym słupie naleŝy zainstalować izolatory i osprzęt spełniające wymagania określone w pkt Zabezpieczenie antykorozyjne słupów Przed przystąpieniem do prac malarskich naleŝy: opracować projekt zabezpieczenia antykorozyjnego; projekt podlega zaopiniowaniu przez Zamawiającego, dokonać przeglądu słupów i dokręcić luźne elementy konstrukcji wsporczych. Uzupełnić brakujące elementy slupów; wymienić kątowniki i pręty uszkodzone lub nietypowe. Wszystkie elementy wymieniane lub uzupełniane powinny być wykonane ze stali ocynkowanej ogniowo, 35

20 w miejsce tradycyjnych połączeń śrubowych kątowników zastosować (do wysokości ok. 5 m nad poziom terenu) specjalne nierozbieralne złącza śrubowe lub inne zaakceptowane przez Zamawiającego rozwiązania. usunąć z konstrukcji słupów ewentualne gniazda ptasie, przed przystąpieniem do wymalowania pierwszej warstwy naleŝy oczyścić stanowiska słupów ze wszystkich zarośli i zadrzewienia w środku stanowiska i w odległości minimum 4 m od obrysu podstawy słupa, poszczególne warstwy wymalowań powinny róŝnić się kolorami. Kolor warstwy zewnętrznej naleŝy uzgodnić w fazie sporządzania projektu wykonawczego, poszczególne operacje technologiczne (czyszczenie, nałoŝenie kolejnych warstw farb) podlegają odbiorowi przez Zamawiającego, izolatory i fundamenty linii powinny być zabezpieczone przed ewentualnym zabrudzeniem farbami podczas malowania. Na wyznaczonych stanowiskach słupów, uzgodnionych z Zamawiającym na etapie projektu wykonawczego, naleŝy wykonać wymalowania powłok referencyjnych. Wykonawca powinien zgłosić termin wykonania malowania powierzchni referencyjnych i zapewnić obecność przedstawiciela producenta farb. Konstrukcje kratowe powinny być zabezpieczone przed korozją zgodnie z Specyfikacją Wymagania Techniczne PSE - Operator S.A. dotyczące zabezpieczeń antykorozyjnych konstrukcji stalowych i stalowych ocynkowanych oraz projektem zabezpieczenia. Do doboru systemów malarskich naleŝy przyjąć kategorię korozyjności nie mniejszą niŝ C4. Zestaw malarski naleŝy wybrać z Wykazu zestawów powłok malarskich dopuszczonych do zabezpieczeń antykorozyjnych konstrukcji stalowych i stalowych ocynkowanych. Obmiar powierzchni konstrukcji wsporczych do wymalowania określono na m 2 na podstawie katalogu słupów i fundamentów linii 400kV. Zakres prac obejmuje wszystkie konstrukcje słupów na całej długości linii 400 kv Wielopole Rokitnica, Wielopole Joachimów, tj. od SE Wielopole (słupy 1A, 1B) do słupa nr 140A włącznie, za wyjątkiem słupów nr 137, 137A i 138, które zostały zabezpieczone antykorozyjnie w czasie przebudowy linii na skrzyŝowaniu z Autostradą A Naprawa i zabezpieczenie antykorozyjne fundamentów Naprawę i zabezpieczenie fundamentów naleŝy wykonać na całym odcinku linii 400 kv Wielopole Rokitnica, Wielopole Joachimów, tj. od SE Wielopole (słupy 1A, 1B) do słupa nr 140A włącznie, za wyjątkiem słupów nr 137, 137A i 138, które zostały zabezpieczone antykorozyjnie w czasie przebudowy linii na skrzyŝowaniu z Autostradą A1. Zakres naprawy (naprawa niekonstrukcyjna lub konstrukcyjna) naleŝy dobrać i wykonać zgodnie ze specyfikacją techniczną pt. Instrukcja wykonywania napraw i zabezpieczeń antykorozyjnych fundamentów konstrukcji słupów linii elektroenergetycznych najwyŝszych napięć. Do wykonania prac fundamentowych zabezpieczających i naprawczych naleŝy uŝyć preparatów według wykazu w ww. instrukcji. Wymaga się ścisłego przestrzegania technologii wykonywania robót podanej przez producenta materiałów. Poszczególne operacje technologiczne (czyszczenie, naprawy) podlegają odbiorowi przez Zamawiającego. Wszystkie fundamenty naleŝy zabezpieczyć antykorozyjnie do głębokości 0,6 m, po ich uprzednim odsłonięciu. Miejsca styku elementów stalowych konstrukcji z betonem fundamentów naleŝy zabezpieczyć przed zawilgoceniem przy uŝyciu kitu uszczelniającego, zgodnie z pkt. 5.6 ww. instrukcji. Zakres prac obejmuje równieŝ wykonanie uporządkowania i niwelacji terenu w obszarze do 2 metrów wokół konstrukcji wsporczej słupów oraz wykonanie ewentualnego wycięcia drzew i krzewów na tym terenie i w konstrukcji słupa. Niwelację terenu naleŝy wykonać tak, by górne części fundamentów znajdowały się około 10 cm powyŝej poziomu terenu Pomiar i naprawa uziemień Na wszystkich stanowiskach słupów naleŝy dokonać pomiarów uziemień, oceny stanu technicznego bednarek oraz ich połączeń z otokiem. Rezystancja uziemienia słupów po przeliczeniu współczynnikiem 36

21 uwzględniającym rodzaj i zawilgocenie gruntu nie powinna przekraczać 15 Ω (bez względu na sezonowe zmiany rezystywności gruntu). W przypadku niewłaściwych wyników pomiarów naleŝy rozbudować uziemienie danego stanowiska i zastosować środki ochrony przeciwporaŝeniowej. Dla słupów zlokalizowanych na obszarach o zwiększonym prawdopodobieństwie przebywania ludzi, naleŝy dokonać pomiarów i oceny skuteczności ochrony przeciwporaŝeniowej. Ewentualną naprawę lub rozbudowę wykonać stosując pręty stalowe miedziowane lub rury miedziane i bednarkę ocynkowaną. Stwierdzone skorodowane bednarki uziemiające (zwody) naleŝy wymienić na nowe i zabezpieczyć antykorozyjnie. Dopuszcza się łączenie poprzez spawanie elementów. Połączenia takie naleŝy zabezpieczyć antykorozyjnie. Wszystkie złącza kontrolne oczyścić i zakonserwować oraz uzupełnić brakujące elementy. NaleŜy równieŝ wymienić wszystkie skorodowane śruby, podkładki i nakrętki. Miejsca napraw i uzupełnienia uziemień przed zasypaniem Wykonawca zobowiązany jest zgłosić Zamawiającemu, co najmniej z trzydniowym wyprzedzeniem, celem odbioru przez Zamawiającego. Sprawdzenia skuteczności ochrony przeciwporaŝeniowej naleŝy dokonać wg Instrukcji badania uziemień oraz skuteczności ochrony przeciwporaŝeniowej słupów linii napowietrznych PSE Operator S.A.. Pomiary skuteczności ochrony przeciwporaŝeniowej naleŝy wykonać na wybranych słupach na terenach często uczęszczanych określonych w załączniku polskim nr PN-EN do normy europejskiej nr PN-EN Ponadto naleŝy nadmienić, Ŝe zapis w ww. załączniku polskim w pobliŝu budynków, dróg publicznych i ulic rozumiany będzie jako obszar w odległości 20 m od ogrodzeń wokół budynków oraz pasów drogowych dróg publicznych i ulic (z wyłączeniem dróg polnych i leśnych). Wszystkie słupy zlokalizowane w ww. obszarach podlegają pomiarom skuteczności ochrony przeciwporaŝeniowej. Stwierdzone zawyŝone wartości napięć raŝenia naleŝy zmniejszyć do wartości zgodnych z normą nr PN-EN Zamawiający preferuje zastosowanie uziomów otokowych; inne środki mogą być zaakceptowane po przedstawieniu przez Wykonawcę stosownego uzasadnienia. Na rozbudowę uziemienia naleŝy sporządzić projekt wykonawczy i uzgodnić z Zamawiającym. Uziemienia powinny spełniać wymagania zawarte w Standardowych Specyfikacjach Technicznych Linia napowietrzna 400 kv zał. nr 3 Uziemienia Oznakowanie linii Relację linii oraz numerację słupów nanieść na dwóch przeciwległych nogach słupa poprzez dwukrotne malowanie czarnych symboli na Ŝółtym tle. Oznaczenie relacji linii nanieść na ścianach P słupów, natomiast numerację słupów na ścianach R. Na słupach linii naleŝy umieścić elementy ostrzegawcze i identyfikacyjne. NaleŜy dokonać wymiany lub uzupełnienia wszystkich tabliczek ostrzegawczych, torowych i fazowych na nowe. Tablice numeracyjne do oględzin lotniczych (cyfry czarne na Ŝółtym tle, wysokość cyfr na tablicach lotniczych powinna być nie mniejsza niŝ 20 cm) naleŝy zamontować na co 5 stanowisku (począwszy od sł. nr 1A, 1B, 5, 10 itd.) oraz na słupie nr 140A. Na skrzyŝowaniach z drogami kołowymi naleŝy uzupełnić brakujące znaki zakazu postoju i zatrzymywania zgodnie z wymogami Polskiej Normy PN-E :1998 Elektroenergetyczne linie napowietrzne. Projektowanie i budowa. Wszystkie tablice powinny być zabezpieczone antykorozyjnie z obu stron przez emaliowanie. Powinny być zamocowane do konstrukcji słupów za pomocą nierdzewnych nitów. Tablice ostrzegawcze powinny być wykonane zgodnie z obowiązującą normą PN-88/E Tablice i znaki bezpieczeństwa. NaleŜy przyjąć typ A tablicy stosując jeden z dwóch wymiarów podanych w normie. Na słupach jednotorowych symbol moŝe być umieszczony na tablicach numeracyjnych łącznie z numerem. Na tablicach fazowych oznaczenia faz symbolami L1, L2, L3, powinny być wykonane i umieszczone zgodnie z normą PN-90/E czarne napisy na Ŝółtym tle. NaleŜy je montować na poprzecznikach słupów nad przewodami danej fazy. Konieczność wymiany i/lub dodania nowych tablic naleŝy uzgodnić z Zamawiającym. 37

22 Inne szczegóły dotyczące montaŝu tablic zgodnie z wytycznymi podanymi w dołączonej do SIWZ Standardowej specyfikacji technicznej dla oznakowania linii Pozostałe prace Wykonawca własnym kosztem i staraniem załatwia sprawy dotyczące: - wszelkich uzgodnień związanych z wykonaniem zadania, - przygotowania miejsc pracy i dopuszczeń brygad, - wyłączeń obiektów zbliŝonych i krzyŝujących się z linią (linie 220kV PSE Operator S.A., sieci 110 kv i niŝszych napięć, trakcja PKP itp.), - ewentualnych odszkodowań względem osób trzecich. 3.5 PRACE NA STACJACH ZWIĄZANE Z MONTAśEM NOWEGO PRZEWODU OPGW Prace w SE Wielopole Na terenie stacji Wielopole naleŝy zbudować zakończenie linii światłowodowej, prowadząc nowy kabel światłowodowy 48J od bramki liniowej do pomieszczenia telekomunikacji spełniający warunki zawarte w normie TP SA ZN-93/TPSA 001 Telekomunikacyjne sieci miejscowe. Kablowe linie optotelekomunikacyjne oraz wymagania Standardowej specyfikacji funkcjonalnej dla kabli światłowodowych. Kabel, dodatkowo osłonięty rurą RHDPEt, naleŝy poprowadzić maksymalnie wykorzystując istniejące kanały kablowe. Na bramce liniowej naleŝy wykonać połączenie kabla stacyjnego z przewodem OPGW, na bramce zastosować do wysokości 2m dodatkową osłonę (np. rurę stalową). W budynku technologicznym i na bramce liniowej naleŝy zgromadzić ok. 30 m zapas kabla światłowodowego, wykorzystując do tego celu obudowane skrzynki zapasu na bramce naleŝy zastosować skrzynki szczelne klasy IP65. Kabel światłowodowy naleŝy w całości zakończyć na przełącznicy ODF, w istniejącej szafie ODF4. W budynku kabel światłowodowy naleŝy prowadzić w rurach karbowanych, trudnopalnych, o odporności na zgniatanie powyŝej 500N. W pomieszczeniach telekomunikacji kabel naleŝy zakończyć na przełącznicy panelowej, instalowanej w szafach 19. Kabel światłowodowy wprowadzony do przełącznicy światłowodowej naleŝy zakończyć na rozdzielaczach tub, skąd osłonięte tuby kabla światłowodowego naleŝy prowadzić do przełącznicy panelowej wyposaŝonej w złączki E2000/APC. Przełącznice światłowodowe naleŝy wyposaŝyć w elementy dla organizacji, prowadzenia i gromadzenia nadmiarów kabli stacyjnych. Wymagane jest zastosowanie przełącznic panelowych o rozdzielonej przestrzeni dla zapasu tub i pigtaili. Kasety spawów powinny umoŝliwiać wyjęcie pojedynczego pigtaila bez konieczności naruszania mocowania pozostałych pigtaili w kasecie. Wybudowane na terenie stacji linie światłowodowe powinny spełniać wymagania określone w punkcie 6.10 specyfikacji Standardowe wymagania funkcjonalne dla systemów telekomunikacyjnych obiektów stacyjnych PSE Operator S.A.. W pomieszczeniu łączności naleŝy zainstalować przełącznicę światłowodową spełniającą wymagania Standardowej specyfikacji funkcjonalnej dla przełącznicy światłowodowej ODF stanowiącej załącznik do SIWZ. Długość kabla Wykonawca powinien określić sam na podstawie wizji lokalnej przeprowadzonej we własnym zakresie. Plan sytuacyjny rozdzielni 400kV w stacji Wielopole przedstawiono na Rys. Z1. Kabel naleŝy odpowiednio oznaczyć poprzez mocowanie oznaczników opisujących przeznaczenie kabla oraz jego typ. W przypadku braku miejsca dla nowej przełącznicy w istniejących szafach naleŝy przewidzieć dodatkową szafę telekomunikacyjną w standardzie obowiązującym na stacji. NaleŜy zapewnić zapas ok. 30m kabla światłowodowego w naściennej skrzynce zapasu. Naścienną skrzynkę zapasu naleŝy umieścić w pomieszczeniu kablowni. Dodatkowo powinny być opisane nazwą relacji, osobno część stała i część ruchoma. Przejścia kabla oraz jego wprowadzenie do szafy powinny być uszczelnione z zastosowaniem rozwiązań systemowych. Trakty kablowe powinny uwzględniać wymogi przeciwpoŝarowe. 38

23 3.5.2 Prace w SE Rokitnica Na terenie stacji Rokitnica naleŝy zbudować zakończenie linii światłowodowej, prowadząc nowy kabel światłowodowy 48J od bramki liniowej do pomieszczenia telekomunikacji spełniający warunki zawarte w normie TP SA ZN-93/TPSA 001 Telekomunikacyjne sieci miejscowe. Kablowe linie optotelekomunikacyjne oraz wymagania Standardowej specyfikacji funkcjonalnej dla kabli światłowodowych. Kabel, dodatkowo osłonięty rurą RHDPEt, naleŝy poprowadzić maksymalnie wykorzystując istniejące kanały kablowe. Na bramce liniowej naleŝy wykonać połączenie kabla stacyjnego z przewodem OPGW, na bramce zastosować do wysokości 2m dodatkową osłonę (np. rurę stalową). W budynku technologicznym i na bramce liniowej naleŝy zgromadzić ok. 30 m zapas kabla światłowodowego, wykorzystując do tego celu obudowane skrzynki zapasu na bramce naleŝy zastosować skrzynki szczelne klasy IP65. Kabel światłowodowy naleŝy w całości zakończyć na przełącznicy ODF, w istniejącej szafie ODF. W budynku kabel światłowodowy naleŝy prowadzić w rurach karbowanych, trudnopalnych, o odporności na zgniatanie powyŝej 500N. W pomieszczeniach telekomunikacji kabel naleŝy zakończyć na przełącznicy panelowej, instalowanej w szafach 19. Kabel światłowodowy wprowadzony do przełącznicy światłowodowej naleŝy zakończyć na rozdzielaczach tub, skąd osłonięte tuby kabla światłowodowego naleŝy prowadzić do przełącznicy panelowej wyposaŝonej w złączki E2000/APC. Przełącznice światłowodowe naleŝy wyposaŝyć w elementy dla organizacji, prowadzenia i gromadzenia nadmiarów kabli stacyjnych. Wymagane jest zastosowanie przełącznic panelowych o rozdzielonej przestrzeni dla zapasu tub i pigtaili. Kasety spawów powinny umoŝliwiać wyjęcie pojedynczego pigtaila bez konieczności naruszania mocowania pozostałych pigtaili w kasecie. Wymagane jest zastosowanie pigtaili o kolorach odpowiadających kolorystyce włókien w kablu. Wybudowane na terenie stacji linie światłowodowe powinny spełniać wymagania określone w punkcie 6.10 specyfikacji Standardowe wymagania funkcjonalne dla systemów telekomunikacyjnych obiektów stacyjnych PSE Operator S.A.. W pomieszczeniu łączności naleŝy zainstalować przełącznicę światłowodową spełniającą wymagania Standardowej specyfikacji funkcjonalnej dla przełącznicy światłowodowej ODF stanowiącej załącznik do SIWZ. Długość kabla Wykonawca powinien określić sam na podstawie wizji lokalnej przeprowadzonej we własnym zakresie. Plan sytuacyjny rozdzielni 400kV w stacji Rokitnica przedstawiono na Rys. Z2. Kabel naleŝy odpowiednio oznaczyć poprzez mocowanie oznaczników opisujących przeznaczenie kabla oraz jego typ. W przypadku braku miejsca dla nowej przełącznicy w istniejących szafach naleŝy przewidzieć dodatkową szafę telekomunikacyjną w standardzie obowiązującym na stacji. NaleŜy zapewnić zapas ok. 30m kabla światłowodowego w naściennej skrzynce zapasu. Naścienną skrzynkę zapasu naleŝy umieścić w pomieszczeniu kablowni. Dodatkowo powinny być opisane nazwą relacji, osobno część stała i część ruchoma. Przejścia kabla oraz jego wprowadzenie do szafy powinny być uszczelnione z zastosowaniem rozwiązań systemowych. Trakty kablowe powinny uwzględniać wymogi przeciwpoŝarowe. 4. WARUNKI ODBIORU ROBÓT 4.1 Prowadzenie i warunki odbioru robót Wykonawca zorganizuje i przeprowadzi odbiór materiałów niezbędnych dla realizacji zadania zgodnie z wymaganiami Specyfikacji Technicznych załączonych do SIWZ. Protokoły z odbioru przekaŝe Wykonawca Zamawiającemu do akceptacji. Zamawiający zastrzega sobie prawo do udziału (trzech osób) w prowadzonych próbach i badaniach odbiorczych. Koszt przedstawicieli Zamawiającego (tj. przejazdu, zakwaterowania) pokrywa Zamawiający. Pozostałe koszty pokrywa Wykonawca. Wykonawca co najmniej z dwutygodniowym wyprzedzeniem poinformuje Zamawiającego o planowanych próbach i badaniach. Obowiązkiem Wykonawcy będzie zgłaszanie do odbioru robót ulegających zakryciu lub zanikających. Odbiorowi takiemu będą podlegać np.: prace malarskie: czyszczenie powierzchni słupów, nakładanie poszczególnych warstw powłoki malarskiej, naprawa fundamentów - poszczególne operacje technologiczne, 39

24 Odbiór końcowy zadania nastąpi zgodnie z obowiązującą u Zamawiającego Procedurą odbioru i sprawdzenia technicznego składników majątku sieciowego. Treść procedury będzie udostępniona Wykonawcy po podpisaniu umowy o realizację zadania. Wykonawca dostarczy Zamawiającemu następujące dokumenty: - dokumentację techniczną powykonawczą, paszport linii, - dokumentację formalno- prawną i komplet uzgodnień,, - protokoły pomiarów tłumienności linii światłowodowej, - protokoły z pomiarów skuteczności ochrony przeciwporaŝeniowej, - protokoły z pomiarów rezystancji uziemień, - atesty, protokoły z badań, świadectwa jakości na zastosowane materiały i urządzenia, - protokoły pomiarów kontrolnych zwisów przewodów fazowych i odgromowego w sekcjach, w których przeprowadzona była regulacja zwisów - protokoły pomiarów kontrolnych zwisów przewodów OPGW, - rozliczenie zdemontowanych materiałów, dokumenty złomowania i utylizacji (potwierdzenie utylizacji zdemontowanych materiałów), - karty ewidencji i karty przekazania odpadu - kserokopie dokumentów odszkodowań, - protokoły odbiorów wykonania przebudowy obiektów krzyŝujących się z linia 400 kv, związane z dostosowaniem linii do pracy przewodów fazowych w temperaturze C z uwzględnieniem dodatkowego zapasu 0,5 metra, potwierdzonych przez właścicieli tych obiektów, Ŝe nie wnoszą uwag do wykonanych prac. PowyŜsze dokumenty naleŝy dostarczyć przed odbiorem końcowym celem weryfikacji u Zamawiającego. Protokoły pomiarów tłumienności traktu światłowodowego, pomiary rezystancji uziemień, pomiarów skuteczności ochrony przeciwporaŝeniowej oraz protokoły kontroli zwisów przewodów fazowych, odgromowego i OPGW naleŝy dostarczyć przed załączeniem linii pod napięcie. 4.2 Wytyczne w zakresie opracowywania planu realizacji prac oraz harmonogramu rzeczowo finansowego Plan realizacji prac Plan realizacji prac - w tym wyłączeń i okresów zablokowania automatyki SPZ z uwzględnieniem informacji podanych w pkt. 1.2 SIWZ musi być uzgodniony z Zamawiającym. Okresy zablokowania automatyki SPZ oraz wyłączenia linii 400kV, 220kV oraz 110kV wymagają zgłoszenia do miesięcznych planów wyłączeń, do 5-tego dnia miesiąca poprzedzającego miesiąc, w którym planowane są wyłączenia i okresy blokady SPZ. Na etapie zgłaszania wyłączeń wymagane jest podanie wszystkich wyłączeń towarzyszących (dla bhp w związku ze zbliŝeniami, skrzyŝowaniami itp.) linii 220kV PSE Operator S.A., linii 110 kv. Do obowiązków Wykonawcy naleŝy równieŝ sporządzenie harmonogramu wyłączeń towarzyszących obiektów zbliŝonych i krzyŝujących się z linią (linii PSE Operator S.A., sieci niŝszych napięć zakładów dystrybucyjnych, trakcji PKP) i jego uzgodnienie z właścicielami tych obiektów oraz powiadomienie o wykonywaniu prac. Z uwagi na wynikłe nieprzewidziane stany pracy Krajowego Systemu Elektroenergetycznego (KSE) Zamawiający zastrzega sobie moŝliwość odwołania wyłączenia bądź zablokowania automatyki SPZ w kaŝdej chwili poprzedzającej wyłączenie bądź blokadę automatyki SPZ. Wykonawca musi się liczyć z koniecznością przerwania prac na okres występowania niekorzystnych warunków pracy KSE uniemoŝliwiających prowadzenie prac na linii. W związku z moŝliwością odwołania kaŝdego planowanego wyłączenia i odsunięcia go w czasie, kalkulacja kosztów wykonania zadania musi uwzględniać koszty przyjazdów Wykonawcy na plac budowy oraz zorganizowania prac na wypadek odwołania wyłączeń. Plan realizacji prac powinien uwzględniać potencjał wykonawczy zapewniający w okresie odstawienia linii z ruchu całkowite wykonanie prac wymagających wyłączeń. 40

25 4.2.2 Harmonogram rzeczowo-finansowy Wykonawca opracuje harmonogram rzeczowo - finansowy zgodnie z załączonym wzorem do Części III SIWZ. Przy sporządzaniu harmonogramu rzeczowo-finansowego, który naleŝy załączyć do oferty, trzeba uwzględnić następujące terminy wykonania poszczególnych prac: - opracowanie dokumentacji technicznej, wykonawczej i przekazanie dokumentacji do zaopiniowania. Dostarczenie dokumentacji przez Wykonawcę powinno nastąpić nie później niŝ 30 dni przed rozpoczęciem robót budowlano montaŝowych, - zakończenie robót, łącznie z dostarczeniem dokumentacji powykonawczej i innych dokumentów niezbędnych do dokonania odbioru końcowego inwestycji, - odbiór końcowy inwestycji. Harmonogram rzeczowo-finansowy będzie stanowił Załącznik do Umowy. KaŜdy zakończony etap realizacji przedmiotu zamówienia określony w harmonogramie rzeczowofinansowym Wykonawca będzie zgłaszał do odbioru. Wszystkie stwierdzone przez Zamawiającego wady limitujące dokonanie odbioru muszą być usunięte przez Wykonawcę najpóźniej przed załączeniem linii pod napięcie. Odbiorom przez Zamawiającego będą podlegały równieŝ prace nie stanowiące etapów, lecz ulegające zakryciu. Procedura odbioru, sposób przeprowadzenia odbiorów etapów i końcowego (przejęcie do eksploatacji przedmiotu zamówienia) została określona w Części IV pt. Wzór Umowy. 4.3 Okresy gwarancji i rękojmi, obsługa gwarancyjna po przekazaniu do eksploatacji Wymagane okresy gwarancji i rękojmi: na prace antykorozyjne słupów i fundamentów oraz ochronę przeciwdrganiową przewodu OPGW - 72 miesiące od daty protokolarnego odbioru końcowego przedmiotu zamówienia wolnego od wad, na pozostałe prace objęte przedmiotem zamówienia - 36 miesięcy od daty protokolarnego odbioru końcowego przedmiotu zamówienia wolnego od wad. W ramach gwarancji i rękojmi Wykonawca jest zobowiązany do usuwania wad przedmiotu zamówienia zgodnie z zapisami zawartymi w Części IV, Wzoru Umowy. 4.4 Utylizacja zdemontowanych elementów Wykonawca zdemontowane materiały zutylizuje. W dokumentacji wykonawczej naleŝy sporządzić wykaz materiałów do demontaŝu. Utylizację zdemontowanych materiałów naleŝy przeprowadzić w następujący sposób: a) Wykonawca: przeprowadzi analizę rynkową celem dokonania wyboru przez Zamawiającego najkorzystniejszej oferty (najkorzystniejszej ceny za 1kg) przy skupie stali i aluminium zdemontowanych z linii, dostarczy stal i aluminium oraz osprzęt przewodów uzyskany z rozbiórki linii do punktu skupu, b) Zamawiający wystawi fakturę dla punktu skupu stali i aluminium wskazanym przez Wykonawcę z terminem płatności 14 dni od daty wystawienia faktury za przekazaną stal i aluminium, po dokonaniu niezbędnych czynności organizacyjnych przez Wykonawcę. c) monitorowanie przez Wykonawcę dokonania płatności na rzecz Zamawiającego przez punkt skupu stali i aluminium tytułem zapłaty za przekazaną do punktu skupu stal i aluminium. Do dokumentacji powykonawczej Wykonawca sporządzi protokół z rozliczenia materiałów z demontaŝu. Wykonawca w związku z realizacją umowy będzie pełnił rolę Wytwórcy odpadów w rozumieniu przepisów Ustawy o odpadach (Dz. U. z 2001 r., Nr 62 poz. 628 z późniejszymi zmianami). Do oferty Wykonawca zobowiązany jest przedstawić oświadczenie (zawarte w Formularzu oferty, Część III SIWZ) o tym, Ŝe posiada lub uzyska pozwolenie na wytwarzanie odpadów albo decyzję zatwierdzającą program gospodarki odpadami niebezpiecznymi. 41

26 Dokumenty zaleŝne od ilości i rodzaju wytworzonych odpadów - wydane przez właściwy organ administracji państwowej, na terenie którego będą realizowane prace. Warunkiem odbioru prac będzie przedstawienie przez Wykonawcę, którego oferta zostanie uznana za najkorzystniejszą, waŝnego pozwolenia na wytwarzanie odpadów lub decyzji zatwierdzającej program gospodarki odpadami niebezpiecznymi. W/w dokument naleŝy dostarczyć do InŜyniera Kontraktu w terminie do 9 tygodni od momentu otrzymania pisemnej informacji o wynikach postępowania. NaleŜy zaproponować zapisy umoŝliwiające zaktualizowanie Instrukcji Eksploatacji linii i stacji końcowych w zakresie wykonanych prac. Szczegółowy sposób procesu aktualizacji Instrukcji naleŝy uzgodnić z Zamawiającym. 4.5 Zestawienie elementów objętych przedmiotem zamówienia Zestawienie elementów objętych przedmiotem zamówienia zestawiono w tab Tab. 4.1 Zestawienie elementów objętych przedmiotem zamówienia Lp. Element Jednostka Ilość Uwagi Opracowanie i uzgodnienie z Zamawiającym dokumentacji technicznej oraz prawnej (w tym uzgodnienia oraz uzyskanie wymaganych pozwoleń na wejście w teren i decyzji administracyjnych): opracowanie dokumentacji wykonawczej obejmującej pełny zakres prac budowlanomontaŝowych związanych z modernizacją; opracowanie dokumentacji formalno-prawnej (m.in. pozwolenia/zgłoszenia budowy) związanej z przedmiotem zamówienia. Uzgodnienia prac z właścicielami obiektów na odcinkach zbliŝeń i skrzyŝowań linii z obiektami (linii 220kV PSE Operator S.A., sieci spółek dystrybucyjnych, linie teletechniczne, trakcja PKP, drogi), wyłączenia i dopuszczenia; Uzgodnienia z właścicielami gruntów, wypłacenie odszkodowań za wejście w teren, zniszczone plony i inne szkody; Zakup i dostawa materiałów niezbędnych do realizacji przedsięwzięcia. Rozmostkowanie wzdłuŝne i zmostkowanie poprzeczne linii na słupie nr 140 (zmiana układu faz w przęśle A) do relacji Rokitnica-Joachimów Dostosowanie linii do pracy w temperaturze przewodów fazowych C z zapewnieniem dodatkowego zapasu równego 0,5m * ) : - skablowanie 1 linii nn i likwidacja latarni - skablowanie 2 linii SN - regulacja zwisów w 8 sekcjach o sumarycznej długości 7,8 km - skrócenia/wymiany łańcuchów izolatorowych na 9 słupach, - podwyŝszenia 3 słupów przelotowych - podwyŝszenie 1 słupa mocnego DemontaŜ jednego tradycyjnego przewodu odgromowego typu AFL. MontaŜ w miejsce tradycyjnego przewodu odgromowego AFL nowego 1 kpl. 1 kpl. 1 kpl. 1 kpl. 1 kpl. 1 kpl. 52,2 km 42

27 przewodu OPGW 48J. Ochrona przeciwdrganiowa przewodu odgromowego. 8 UłoŜenie kabla światłowodowego 48J i wprowadzenie na przełącznice w SE Wielopole i SE Rokitnica. 2 kpl. 9 Instalacja przełącznicy światłowodowej w SE Wielopole 1 kpl 10 Instalacja przełącznicy światłowodowej w SE Rokitnica 1 kpl 11 Ochrona przeciwdrganiowa przewodu odgromowego AFL 1 kpl 12 Wymiana izolacji porcelanowej typu VKLS wraz z osprzętem 61 słup 13 Wymiana uszkodzonej izolacji kołpakowej szklanej 1 kpl. 14 Wymiana na jednym wytypowanym na etapie projektu wykonawczego słupie izolacji szklanej na izolację porcelanową długopniową 1 słup Uzupełnienie brakujących i wymiana uszkodzonych 15 elementów słupów, zabezpieczenie przed kradzieŝą 1 kpl. 16 Zabezpieczenie antykorozyjne słupów m Zabezpieczenia antykorozyjne fundamentów 142 słup 18 Pomiary rezystancji uziemień wszystkich stanowisk słupów i ewentualna naprawa uziemień. Pomiary i poprawa skuteczności ochrony przeciwporaŝeniowej 142 słup na wybranych stanowiskach. 19 Odnowienie oznakowania linii 1 kpl. 20 Nadzory, przygotowanie miejsc pracy i dopuszczenie do robót 21 Wykonanie niezbędnych pomiarów i badań, uruchomienie traktów światłowodowych. 1 kpl. 22 Opracowanie paszportu linii zgodnie z wymaganiami Zamawiającego. 1 kpl. 23 Opracowanie dokumentacji powykonawczej w tym profili linii, aktualizacja instrukcji eksploatacji. 1 kpl. 24 Utylizacja zdemontowanych materiałów nie przeznaczonych do ponownej zabudowy. 1 kpl. 25 Inne (nie ujęte powyŝej materiały, pomiary, prace: niezbędne do realizacji przedmiotu zamówienia) 1 kpl. * ) - dostosowanie do wymagań normy PN-E :1998 z dodatkowym zapasem odległości 0,5 m 43

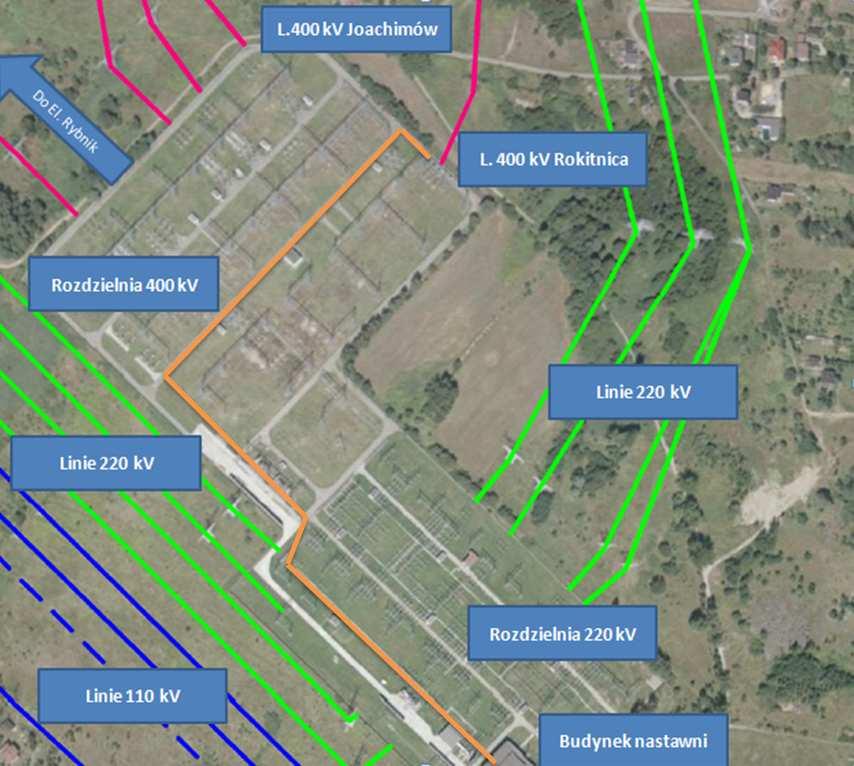

28 5. SPIS ZAŁĄCZNIKÓW 5.1 RYSUNKI Rys. Z1 Plan rozdzielni 400kV w SE Wielopole Rys. Z1 Poglądowy plan rozdzielni 400kV w SE Wielopole (linią Ŝółtą zaznaczono orientacyjny wariant przebiegu kabla światłowodowego od bramki linii 400 kv kierunek Rokitnica do budynku nastawni) 44

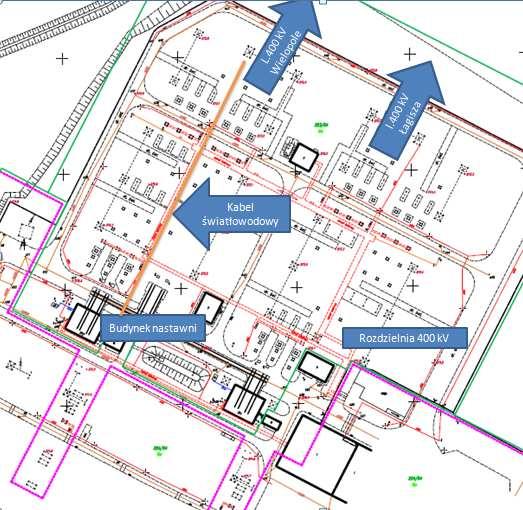

29 Rys. Z2 Plan rozdzielni 400kV w SE Rokitnica Rys. Z2 Plan rozdzielni 400kV w SE Rokitnica (linią Ŝółtą zaznaczono orientacyjny wariant przebiegu kabla światłowodowego od bramki linii 400 kv kierunek Wielopole do budynku nastawni) 45

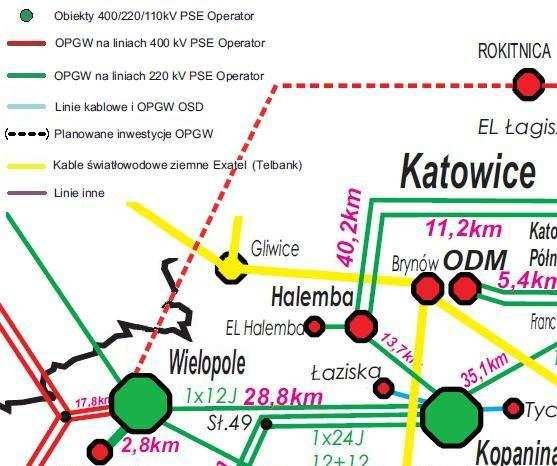

30 Rys. Z3 Schemat sieci światłowodowej na terenie PSE-Południe S.A. (stan projektowany) Rys. Z3 Schemat sieci światłowodowej na terenie PSE-Południe S.A. (stan projektowany -linią czerwoną zaznaczono trasę linii światłowodowej na linii 400 kv Wielopole - Rokitnica) 46
