1 SPECYFIKACJA ISTOTNYCH WARUNKÓW ZAMÓWIENIA Modernizacja linii 400 kv Tucznawa-Rogowiec, Joachimów-Rogowiec3 CZĘŚĆ II PROGRAM FUNKCJONALNO-UŻYTKOWY (PF-U)

2 1. Nazwa nadana zamówieniu przez Zamawiającego Modernizacja linii 400 kv relacji Tucznawa Rogowiec, Joachimów-Rogowiec3 2. Adres obiektu budowlanego, którego dotyczy program funkcjonalno użytkowy Modernizowana trasa linii zlokalizowana jest na obszarze gmin: Olsztyn, Mstów, Kłomnice, Kruszyna, Radomsko, Ładzice, m. Radomsko, Dobryszyce, Gomunice, Kamieńsk, Wola Krzysztoporska, Bełchatów, m. Bełchatów 3. W zależności od zakresu robót budowlanych objętych przedmiotem zamówienia - nazwy i kody: grup robót, , , , , , , , , , , klas robót, , , , , , , , , , , , kategorii robót; , , , , , , , , , , Nazwa Zamawiającego oraz jego adres: Polskie Sieci Elektroenergetyczne S.A. ul. Warszawska Konstancin Jeziorna Strona 2 z 32

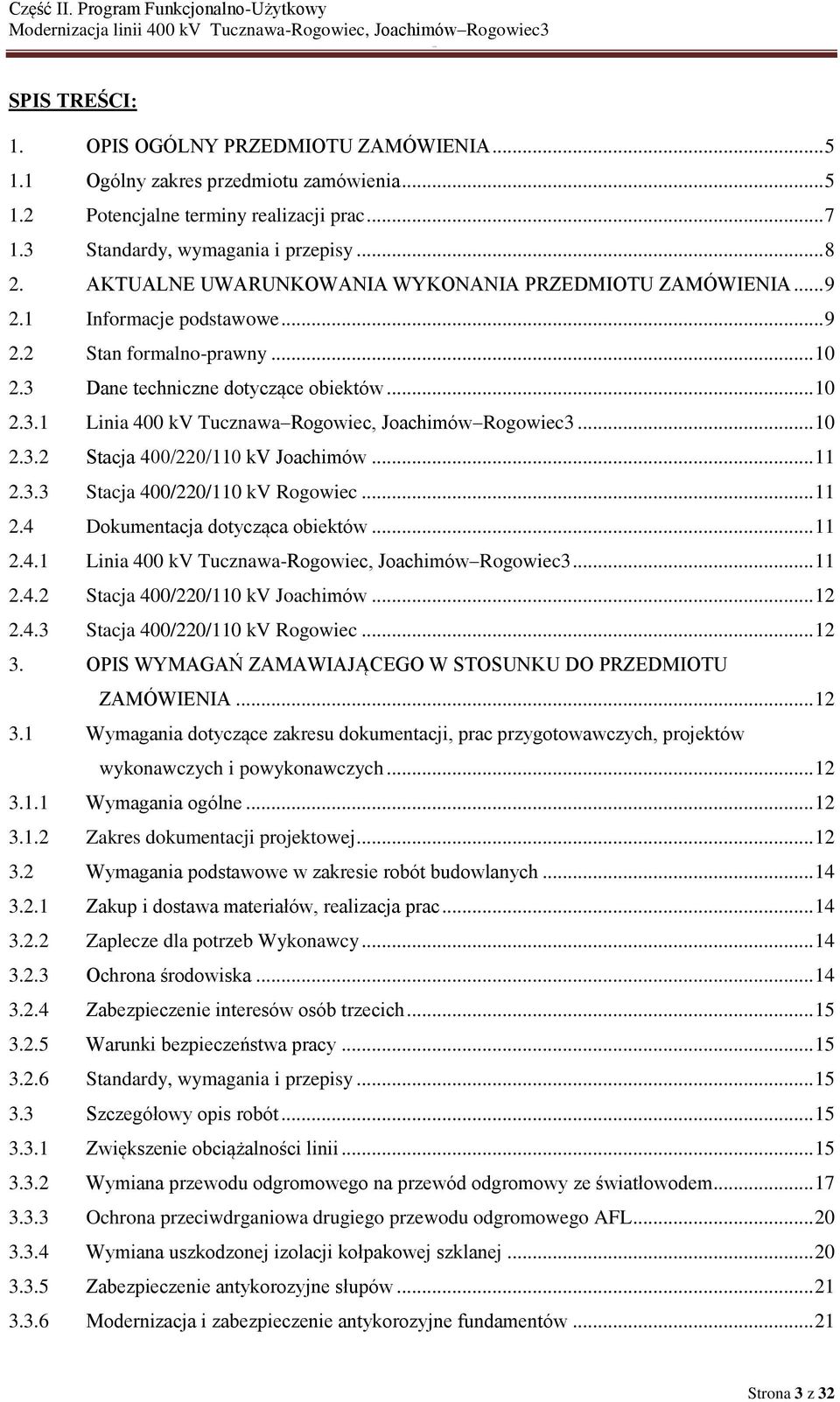

3 SPIS TREŚCI: 1. OPIS OGÓLNY PRZEDMIOTU ZAMÓWIENIA Ogólny zakres przedmiotu zamówienia Potencjalne terminy realizacji prac Standardy, wymagania i przepisy AKTUALNE UWARUNKOWANIA WYKONANIA PRZEDMIOTU ZAMÓWIENIA Informacje podstawowe Stan formalno-prawny Dane techniczne dotyczące obiektów Linia 400 kv Tucznawa Rogowiec, Joachimów Rogowiec Stacja 400/220/110 kv Joachimów Stacja 400/220/110 kv Rogowiec Dokumentacja dotycząca obiektów Linia 400 kv Tucznawa-Rogowiec, Joachimów Rogowiec Stacja 400/220/110 kv Joachimów Stacja 400/220/110 kv Rogowiec OPIS WYMAGAŃ ZAMAWIAJĄCEGO W STOSUNKU DO PRZEDMIOTU ZAMÓWIENIA Wymagania dotyczące zakresu dokumentacji, prac przygotowawczych, projektów wykonawczych i powykonawczych Wymagania ogólne Zakres dokumentacji projektowej Wymagania podstawowe w zakresie robót budowlanych Zakup i dostawa materiałów, realizacja prac Zaplecze dla potrzeb Wykonawcy Ochrona środowiska Zabezpieczenie interesów osób trzecich Warunki bezpieczeństwa pracy Standardy, wymagania i przepisy Szczegółowy opis robót Zwiększenie obciążalności linii Wymiana przewodu odgromowego na przewód odgromowy ze światłowodem Ochrona przeciwdrganiowa drugiego przewodu odgromowego AFL Wymiana uszkodzonej izolacji kołpakowej szklanej Zabezpieczenie antykorozyjne słupów Modernizacja i zabezpieczenie antykorozyjne fundamentów Strona 3 z 32

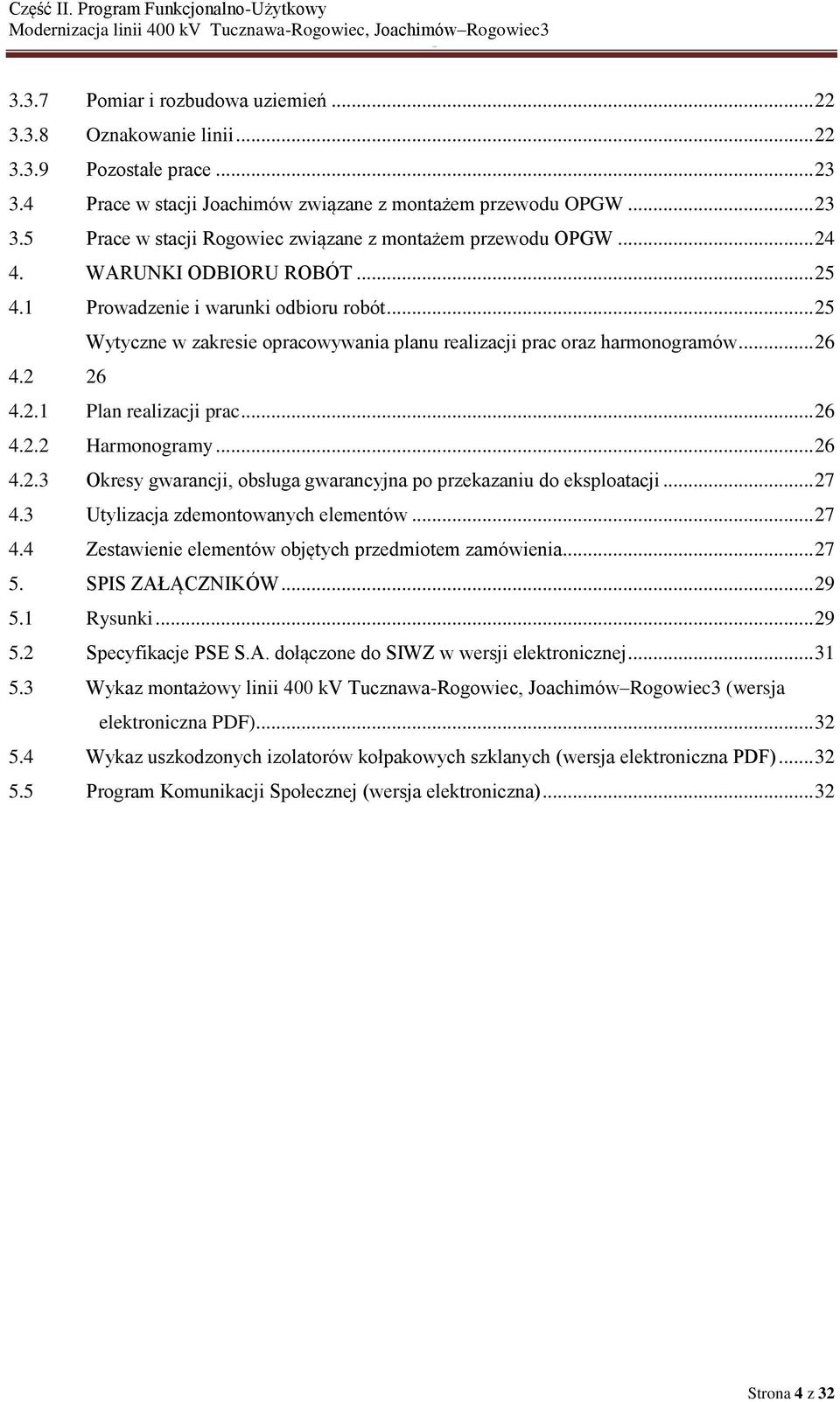

4 3.3.7 Pomiar i rozbudowa uziemień Oznakowanie linii Pozostałe prace Prace w stacji Joachimów związane z montażem przewodu OPGW Prace w stacji Rogowiec związane z montażem przewodu OPGW WARUNKI ODBIORU ROBÓT Prowadzenie i warunki odbioru robót Wytyczne w zakresie opracowywania planu realizacji prac oraz harmonogramów Plan realizacji prac Harmonogramy Okresy gwarancji, obsługa gwarancyjna po przekazaniu do eksploatacji Utylizacja zdemontowanych elementów Zestawienie elementów objętych przedmiotem zamówienia SPIS ZAŁĄCZNIKÓW Rysunki Specyfikacje PSE S.A. dołączone do SIWZ w wersji elektronicznej Wykaz montażowy linii 400 kv Tucznawa-Rogowiec, Joachimów Rogowiec3 (wersja elektroniczna PDF) Wykaz uszkodzonych izolatorów kołpakowych szklanych (wersja elektroniczna PDF) Program Komunikacji Społecznej (wersja elektroniczna) Strona 4 z 32

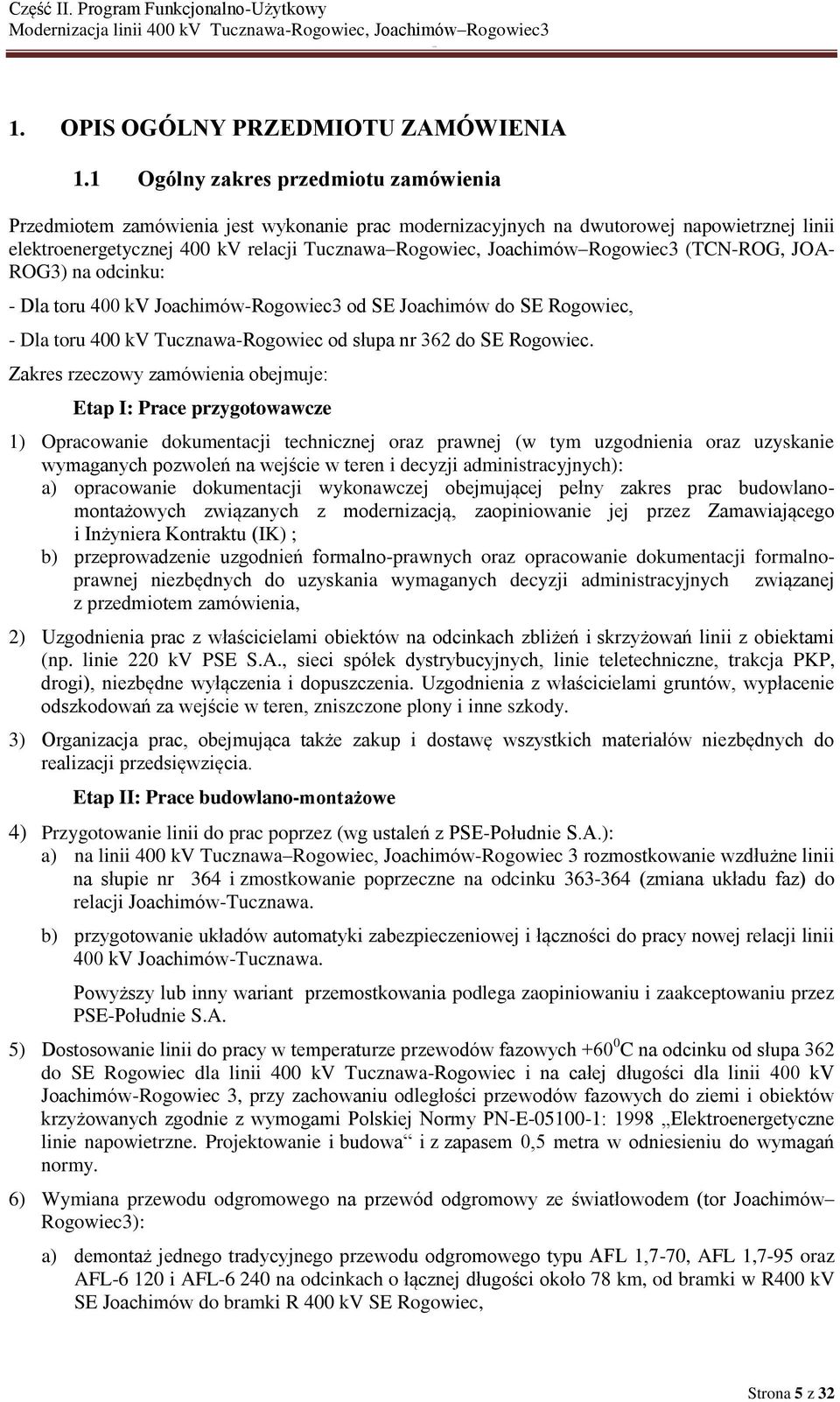

5 1. OPIS OGÓLNY PRZEDMIOTU ZAMÓWIENIA 1.1 Ogólny zakres przedmiotu zamówienia Przedmiotem zamówienia jest wykonanie prac modernizacyjnych na dwutorowej napowietrznej linii elektroenergetycznej 400 kv relacji Tucznawa Rogowiec, Joachimów Rogowiec3 (TCN-ROG, JOA- ROG3) na odcinku: - Dla toru 400 kv Joachimów-Rogowiec3 od SE Joachimów do SE Rogowiec, - Dla toru 400 kv Tucznawa-Rogowiec od słupa nr 362 do SE Rogowiec. Zakres rzeczowy zamówienia obejmuje: Etap I: Prace przygotowawcze 1) Opracowanie dokumentacji technicznej oraz prawnej (w tym uzgodnienia oraz uzyskanie wymaganych pozwoleń na wejście w teren i decyzji administracyjnych): a) opracowanie dokumentacji wykonawczej obejmującej pełny zakres prac budowlanomontażowych związanych z modernizacją, zaopiniowanie jej przez Zamawiającego i Inżyniera Kontraktu (IK) ; b) przeprowadzenie uzgodnień formalno-prawnych oraz opracowanie dokumentacji formalnoprawnej niezbędnych do uzyskania wymaganych decyzji administracyjnych związanej z przedmiotem zamówienia, 2) Uzgodnienia prac z właścicielami obiektów na odcinkach zbliżeń i skrzyżowań linii z obiektami (np. linie 220 kv PSE S.A., sieci spółek dystrybucyjnych, linie teletechniczne, trakcja PKP, drogi), niezbędne wyłączenia i dopuszczenia. Uzgodnienia z właścicielami gruntów, wypłacenie odszkodowań za wejście w teren, zniszczone plony i inne szkody. 3) Organizacja prac, obejmująca także zakup i dostawę wszystkich materiałów niezbędnych do realizacji przedsięwzięcia. Etap II: Prace budowlano-montażowe 4) Przygotowanie linii do prac poprzez (wg ustaleń z PSE-Południe S.A.): a) na linii 400 kv Tucznawa Rogowiec, Joachimów-Rogowiec 3 rozmostkowanie wzdłużne linii na słupie nr 364 i zmostkowanie poprzeczne na odcinku (zmiana układu faz) do relacji Joachimów-Tucznawa. b) przygotowanie układów automatyki zabezpieczeniowej i łączności do pracy nowej relacji linii 400 kv Joachimów-Tucznawa. Powyższy lub inny wariant przemostkowania podlega zaopiniowaniu i zaakceptowaniu przez PSE-Południe S.A. 5) Dostosowanie linii do pracy w temperaturze przewodów fazowych C na odcinku od słupa 362 do SE Rogowiec dla linii 400 kv Tucznawa-Rogowiec i na całej długości dla linii 400 kv Joachimów-Rogowiec 3, przy zachowaniu odległości przewodów fazowych do ziemi i obiektów krzyżowanych zgodnie z wymogami Polskiej Normy PN-E : 1998 Elektroenergetyczne linie napowietrzne. Projektowanie i budowa i z zapasem 0,5 metra w odniesieniu do wymagań normy. 6) Wymiana przewodu odgromowego na przewód odgromowy ze światłowodem (tor Joachimów Rogowiec3): a) demontaż jednego tradycyjnego przewodu odgromowego typu AFL 1,7-70, AFL 1,7-95 oraz AFL i AFL na odcinkach o łącznej długości około 78 km, od bramki w R400 kv SE Joachimów do bramki R 400 kv SE Rogowiec, Strona 5 z 32

6 b) montaż w miejsce zdemontowanego tradycyjnego przewodu odgromowego AFL nowego przewodu OPGW 48J, c) ułożenie kabla światłowodowego 48J na terenie stacji Joachimów od bramki pola linii 400 kv kierunek Rogowiec do nowozabudowanej przełącznicy światłowodowej w pomieszczeniu łączności w budynku istniejącej nastawni, d) instalacja przełącznicy światłowodowej w stacji Joachimów, e) ułożenie kabla światłowodowego 48J na terenie stacji Rogowiec od bramki pola linii 400 kv kierunek Joachimów do nowozabudowanej przełącznicy światłowodowej do pomieszczenia łączności w budynku istniejącej nastawni, f) instalacja przełącznicy światłowodowej w stacji Rogowiec, g) zastosowanie ochrony przeciwdrganiowej przewodu OPGW. 7) Zastosowanie ochrony przeciwdrganiowej na 2-gim przewodzie odgromowym, 8) Wymiana uszkodzonej izolacji kołpakowej szklanej, 9) Zabezpieczenie antykorozyjne konstrukcji słupów, 10) Uzupełnienie brakujących i wymiana uszkodzonych elementów słupów, 11) Modernizacja i zabezpieczenie antykorozyjne fundamentów 12) Pomiar rezystancji uziemień wszystkich stanowisk słupów i ewentualna rozbudowa uziemień. Pomiary i poprawa skuteczności ochrony przeciwporażeniowej na wybranych stanowiskach, 13) Odnowienie oznakowania linii, 14) Nadzory, przygotowania miejsc pracy i dopuszczenia do robót. Etap III: Prace końcowe 15) Przywrócenie pierwotnych relacji linii 400 kv wraz z układami zabezpieczeń i łączności. 16) Wykonanie niezbędnych pomiarów i badań, uruchomienie linii światłowodowej, 17) Opracowanie paszportu linii zgodnie z wymaganiami Zamawiającego, 18) Opracowanie dokumentacji powykonawczej, 19) Utylizacja/złomowanie zdemontowanych materiałów nieprzeznaczonych do ponownej zabudowy, zgodnie z obowiązującą ustawą. Wykonawca będzie zobowiązany do wprowadzenia zasad racjonalnej gospodarki odpadami zgodnie z głównym aktem prawnym regulującym problem gospodarki odpadami - Ustawą z 27 kwietnia 2001 r. o odpadach (Dz.U z późn. zm.), w tym między innymi należy również zgodnie z zasadami racjonalnej gospodarki odpadami przewidzieć odpowiednie kontenery na odpady, 20) Przekazanie inwestycji do eksploatacji oraz zgłoszenie i zawiadomienie odpowiednich organów o zakończeniu modernizacji przez rozpoczęciem eksploatacji-jeśli będzie wymagane. Dokumentacja formalno-prawna o której mowa w p. 1b) będzie obejmowała w szczególności, ale nie wyłącznie: a) wszystkie niezbędne zezwolenia, pozwolenia i zgłoszenia wymagane do prowadzenia prac będących przedmiotem zamówienia, wraz z analizami raportami i innymi dokumentami będącymi podstawą do pozyskania niezbędnych zezwoleń, pozwoleń i zgłoszeń, wymagane decyzje administracyjnych (w tym decyzja o środowiskowych uwarunkowaniach o ile będzie wymagana) oraz uzyskanie decyzji o pozwoleniu na użytkowanie (o ile będzie wymagana), b) wszelkie dokumenty potwierdzające pozyskanie prawa do dysponowania nieruchomościami na cele budowlane, w tym ewentualne umowy zawarte z właścicielami lub użytkownikami wieczystymi nieruchomości lub z władającymi nieruchomościami, na terenach na których będą prowadzone roboty budowlane oraz dowody wypłat stosownych wynagrodzeń i/lub odszkodowań. Strona 6 z 32

7 Jeśli wystąpi konieczność podczas realizacji zadania, aktualizacji lub powstania miejscowego planu zagospodarowania przestrzennego, to Wykonawca wykona na własny koszt wszelkie niezbędne prace w celu powstania aktualnego dokumentu planistycznego. Wykonawca dokona analizy otoczenia inwestycji, stanowiącej podstawę do przygotowania optymalnego Planu działań komunikacyjnych (najlepiej dostosowanego do charakteru i zakresu zadania inwestycyjnego). Na podstawie dokonanej analizy oraz działając w oparciu o wytyczne wskazane w załączonym do PF-U Programie Komunikacji Społecznej, Wykonawca w ciągu 90 dni przygotuje i przedstawi do zaopiniowania Zamawiającemu optymalny Plan działań komunikacyjnych. Działając w uzgodnieniu z Zamawiającym, w uzasadnionych przypadkach Plan działań komunikacyjnych może ulegać modyfikacji w trakcie realizacji zadania. Dokumentacje otrzymane od Zamawiającego w trakcie postępowania przetargowego muszą być zweryfikowane przez Wykonawcę, który ponosi za to pełną odpowiedzialność, a jakiekolwiek uchybienia w niej, nie mogą być podstawą do jakichkolwiek roszczeń w stosunku do Zamawiającego. 1.2 Potencjalne terminy realizacji prac Termin zakończenia zadania: r. Z uwagi na dwutorowy przebieg linii na wspólnych konstrukcjach torów 400 kv Tucznawa-Rogowiec i Joachimów-Rogowiec3, przewidywany czasookres realizacji prac budowlano-montażowych na wyłączonej linii to lipiec wrzesień 2014 r. Prace budowlano-montażowe powinny być wykonane w terminie do r., a uregulowanie spraw odszkodowań powinno nastąpić w nieprzekraczalnym terminie do r. Poszczególne propozycje terminów realizacji prac muszą być zgłoszone do poszczególnych planów wyłączeń (do planu rocznego zgłoszenia należy dokonać do dnia 10 sierpnia w roku poprzedzającym rok objęty planem, do planu miesięcznego do 5 dnia miesiąca w miesiącu poprzedzającym miesiąc objęty planem, do planu tygodniowego do końca poniedziałku w tygodniu poprzedzającym tydzień objęty planem) zgodnie z obowiązującymi dokumentami. Wymagany jest szczegółowy opis prowadzonych prac, oraz dokładne harmonogramy zależności pomiędzy prowadzeniem prac, a wynikającą z nich koniecznością wyłączeń elementów sieci przesyłowej lub blokady automatyki SPZ. Należy dążyć do jak największej redukcji czasów wyłączeń modernizowanych linii, a szczegółowe harmonogramy prac powinny zostać skonsultowane z Zamawiającym. Potwierdzenia możliwości wyłączeń mogą następować do godziny 15 w dzień poprzedzający wyłączenie. W celu realizacji prac należy w planach wyłączeń uwzględnić wyłączenia elementów KSE przedstawione w tabeli nr 1. Tabela nr 1. Zestawienie niezbędnych wyłączeń elementów KSE* Lp. Nazwa obiektu Planowany termin wyłączenia Uwagi linia 400 kv Wielopole-Joachimów linia 400 kv Tucznawa-Rogowiec linia 400 kv Joachimów-Rogowiec Rozmostkowanie wzdłużne linii na słupie nr 364 i zmostkowanie poprzeczne na odcinku (zmiana układu faz) do relacji Joachimów-Tucznawa pracującej w okresie Wyłączona, a tor relacji Tucznawa Rogowiec pozbawiony napięcia Strona 7 z 32

8 poprzez rozmostkowanie wzdłużne na słupie nr 364 na okres *Zamawiający może przyjąć także koncepcję przemostkowania na słupie nr 363 w tych samych terminach Ewentualne zmiany w nastawach zabezpieczeń związane z ww. przemostkowaniem linii należy uzgodnić z PSE-Południe S.A. i PSE-Centrum S.A. 1.3 Standardy, wymagania i przepisy Wszystkie budowle, instalacje oraz ich składowe powinny spełniać wymagania: przepisów prawnych, projektowych oraz norm. Na stronach internetowych PSE SA pod adresem: dokumenty do pobrania standardy sieci przesyłowej ( dostępne są standardy które będą niezbędne do realizacji przedmiotu zamówienia. Są one zgrupowane w plikach/cd i podane w tabeli nr 2. Tabela nr 2. Wykaz standardów, procedur i instrukcji PSE S.A. niezbędnych do realizacji modernizacji linii 400 kv Lp. Nazwa Specyfikacji Kod Specyfikacji 1 Badania traktu światłowodowego z dnia Standardowa specyfikacja funkcjonalna dla kabli światłowodowych Standardowa specyfikacja funkcjonalna dla przełącznicy światłowodowej ODF Album zamienników. Łańcuchy z izolatorami kołpakowymi szklanymi dla istniejących linii elektroenergetycznych 400 kv wraz z rysunkami. Standardowe Specyfikacje Techniczne Linia napowietrzna 400 kv Załącznik 3 Uziemienia. Standardowe Specyfikacje Techniczne Przewody odgromowe do linii 220 i 400 kv PSE-SF.TELEKOM 4.11/2006v1 PSE-SF.TELEKOM 4.10/2006v1 PSE-SF. Album łańcuchy IZKŁ PL/2008v1 PSE-SF. Linia 400 kv.3 PL/2009v1 PSE-TS.PRODGR.NN PL/2008v Standardowe Specyfikacje Techniczne Przewód OPGW wraz z osprzętem. Standardowe Specyfikacje Techniczne Izolatory kołpakowe szklane do linii 220 i 400 kv Standardowe Specyfikacje Techniczne Przewód stalowoaluminiowy typu AFL Standardowe Specyfikacje Techniczne Osprzęt do linii 400 kv PSE-TS.OPGW.NN PL/2009v1 PSE-TS.IZKŁ.NN PL/2008w1 PSE-TS.PR525.NN PL/2008w1 PSE-TS.OSP PL/2008w1 11 Standardowe Specyfikacje Techniczne Linia napowietrzna 400 kv Załącznik 9 Oznakowanie. PSE-SF. Linia 400 kv.9 PL/2009v1 12 Standardowa Specyfikacja Funkcjonalna: Standard profilu PSE-SF.Linia_Stand_Profil podłużnego napowietrznej linii elektroenergetycznej NN. PL/2012v1 13 Wymagania Techniczne PSE S.A. dotyczące zabezpieczeń antykorozyjnych konstrukcji stalowych i stalowych PO-TE-3-P ocynkowanych 14 Wykaz zestawów powłok malarskich dopuszczonych do PO-TE-4-P Strona 8 z 32

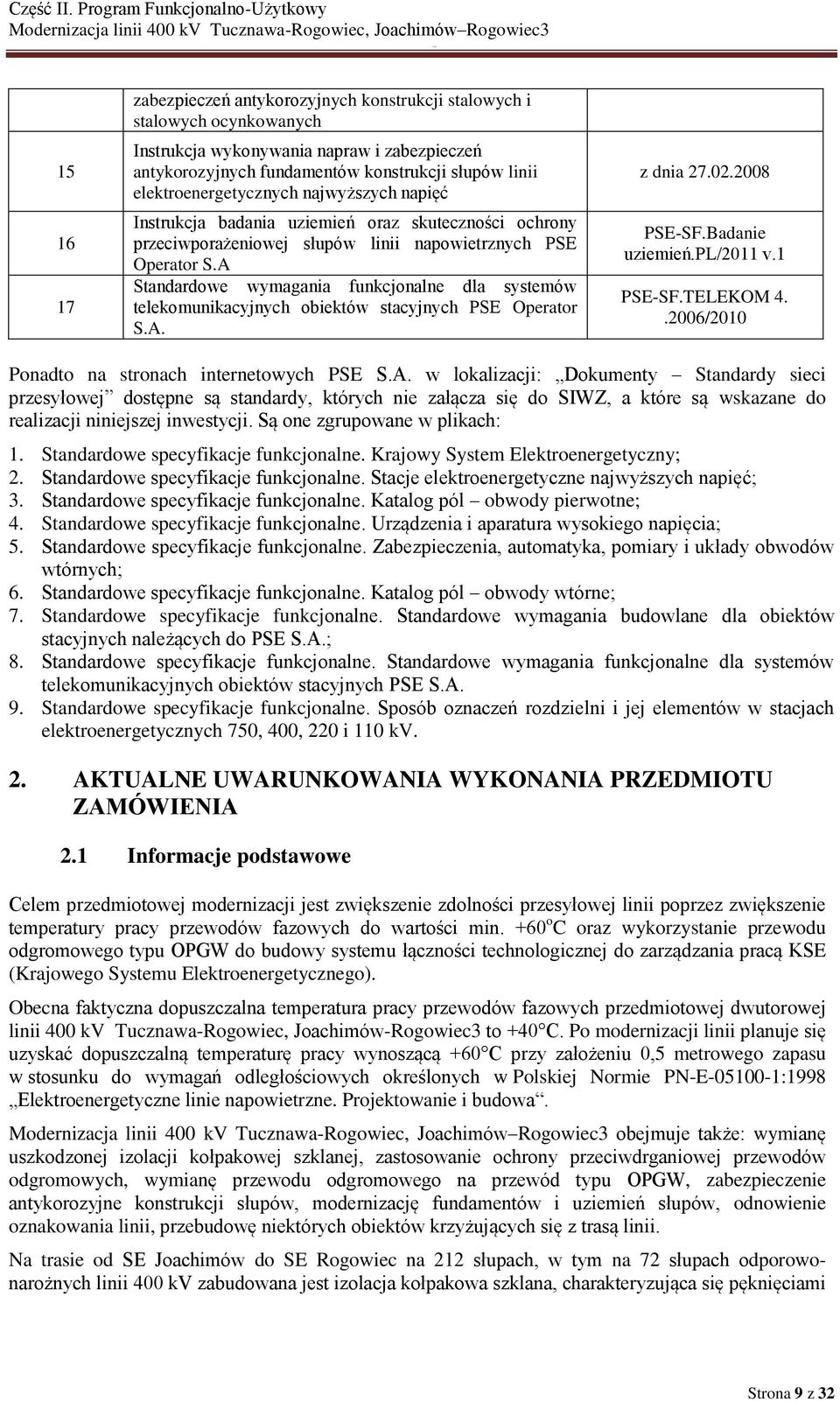

9 zabezpieczeń antykorozyjnych konstrukcji stalowych i stalowych ocynkowanych Instrukcja wykonywania napraw i zabezpieczeń antykorozyjnych fundamentów konstrukcji słupów linii elektroenergetycznych najwyższych napięć Instrukcja badania uziemień oraz skuteczności ochrony przeciwporażeniowej słupów linii napowietrznych PSE Operator S.A Standardowe wymagania funkcjonalne dla systemów telekomunikacyjnych obiektów stacyjnych PSE Operator S.A. z dnia PSE-SF.Badanie uziemień.pl/2011 v.1 PSE-SF.TELEKOM /2010 Ponadto na stronach internetowych PSE S.A. w lokalizacji: Dokumenty Standardy sieci przesyłowej dostępne są standardy, których nie załącza się do SIWZ, a które są wskazane do realizacji niniejszej inwestycji. Są one zgrupowane w plikach: 1. Standardowe specyfikacje funkcjonalne. Krajowy System Elektroenergetyczny; 2. Standardowe specyfikacje funkcjonalne. Stacje elektroenergetyczne najwyższych napięć; 3. Standardowe specyfikacje funkcjonalne. Katalog pól obwody pierwotne; 4. Standardowe specyfikacje funkcjonalne. Urządzenia i aparatura wysokiego napięcia; 5. Standardowe specyfikacje funkcjonalne. Zabezpieczenia, automatyka, pomiary i układy obwodów wtórnych; 6. Standardowe specyfikacje funkcjonalne. Katalog pól obwody wtórne; 7. Standardowe specyfikacje funkcjonalne. Standardowe wymagania budowlane dla obiektów stacyjnych należących do PSE S.A.; 8. Standardowe specyfikacje funkcjonalne. Standardowe wymagania funkcjonalne dla systemów telekomunikacyjnych obiektów stacyjnych PSE S.A. 9. Standardowe specyfikacje funkcjonalne. Sposób oznaczeń rozdzielni i jej elementów w stacjach elektroenergetycznych 750, 400, 220 i 110 kv. 2. AKTUALNE UWARUNKOWANIA WYKONANIA PRZEDMIOTU ZAMÓWIENIA 2.1 Informacje podstawowe Celem przedmiotowej modernizacji jest zwiększenie zdolności przesyłowej linii poprzez zwiększenie temperatury pracy przewodów fazowych do wartości min. +60 o C oraz wykorzystanie przewodu odgromowego typu OPGW do budowy systemu łączności technologicznej do zarządzania pracą KSE (Krajowego Systemu Elektroenergetycznego). Obecna faktyczna dopuszczalna temperatura pracy przewodów fazowych przedmiotowej dwutorowej linii 400 kv Tucznawa-Rogowiec, Joachimów-Rogowiec3 to +40 C. Po modernizacji linii planuje się uzyskać dopuszczalną temperaturę pracy wynoszącą +60 C przy założeniu 0,5 metrowego zapasu w stosunku do wymagań odległościowych określonych w Polskiej Normie PN-E :1998 Elektroenergetyczne linie napowietrzne. Projektowanie i budowa. obejmuje także: wymianę uszkodzonej izolacji kołpakowej szklanej, zastosowanie ochrony przeciwdrganiowej przewodów odgromowych, wymianę przewodu odgromowego na przewód typu OPGW, zabezpieczenie antykorozyjne konstrukcji słupów, modernizację fundamentów i uziemień słupów, odnowienie oznakowania linii, przebudowę niektórych obiektów krzyżujących się z trasą linii. Na trasie od SE Joachimów do SE Rogowiec na 212 słupach, w tym na 72 słupach odporowonarożnych linii 400 kv zabudowana jest izolacja kołpakowa szklana, charakteryzująca się pęknięciami Strona 9 z 32

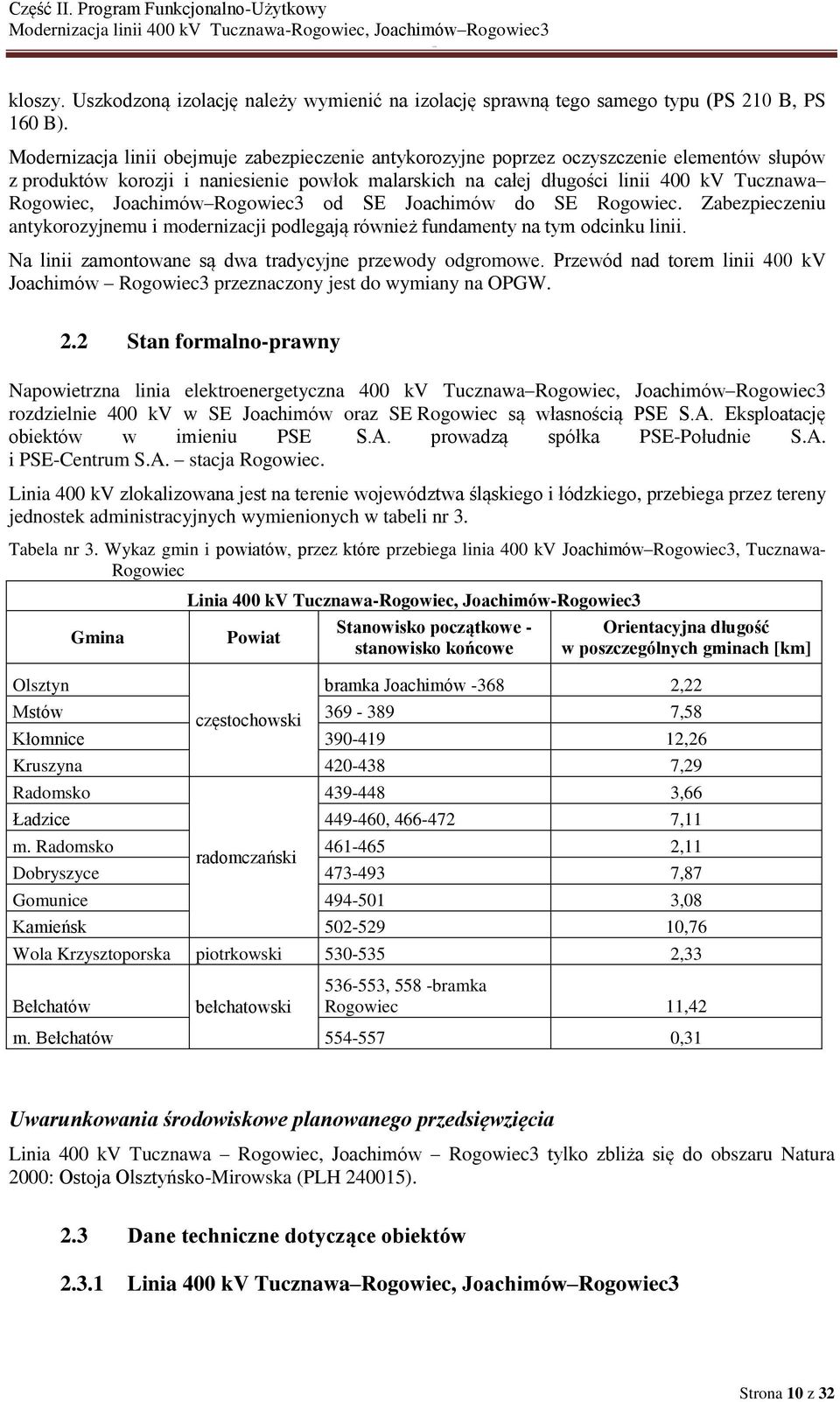

10 kloszy. Uszkodzoną izolację należy wymienić na izolację sprawną tego samego typu (PS 210 B, PS 160 B). Modernizacja linii obejmuje zabezpieczenie antykorozyjne poprzez oczyszczenie elementów słupów z produktów korozji i naniesienie powłok malarskich na całej długości linii 400 kv Tucznawa Rogowiec, Joachimów Rogowiec3 od SE Joachimów do SE Rogowiec. Zabezpieczeniu antykorozyjnemu i modernizacji podlegają również fundamenty na tym odcinku linii. Na linii zamontowane są dwa tradycyjne przewody odgromowe. Przewód nad torem linii 400 kv Joachimów Rogowiec3 przeznaczony jest do wymiany na OPGW. 2.2 Stan formalno-prawny Napowietrzna linia elektroenergetyczna 400 kv Tucznawa Rogowiec, Joachimów Rogowiec3 rozdzielnie 400 kv w SE Joachimów oraz SE Rogowiec są własnością PSE S.A. Eksploatację obiektów w imieniu PSE S.A. prowadzą spółka PSE-Południe S.A. i PSE-Centrum S.A. stacja Rogowiec. Linia 400 kv zlokalizowana jest na terenie województwa śląskiego i łódzkiego, przebiega przez tereny jednostek administracyjnych wymienionych w tabeli nr 3. Tabela nr 3. Wykaz gmin i powiatów, przez które przebiega linia 400 kv Joachimów Rogowiec3, Tucznawa- Rogowiec Olsztyn Gmina Linia 400 kv Tucznawa-Rogowiec, Joachimów-Rogowiec3 Powiat Stanowisko początkowe - stanowisko końcowe Orientacyjna długość w poszczególnych gminach [km] bramka Joachimów ,22 Mstów częstochowski ,58 Kłomnice ,26 Kruszyna ,29 Radomsko ,66 Ładzice , ,11 m. Radomsko ,11 radomczański Dobryszyce ,87 Gomunice ,08 Kamieńsk ,76 Wola Krzysztoporska piotrkowski ,33 Bełchatów bełchatowski , 558 -bramka Rogowiec 11,42 m. Bełchatów ,31 Uwarunkowania środowiskowe planowanego przedsięwzięcia Linia 400 kv Tucznawa Rogowiec, Joachimów Rogowiec3 tylko zbliża się do obszaru Natura 2000: Ostoja Olsztyńsko-Mirowska (PLH ). 2.3 Dane techniczne dotyczące obiektów Linia 400 kv Tucznawa Rogowiec, Joachimów Rogowiec3 Strona 10 z 32

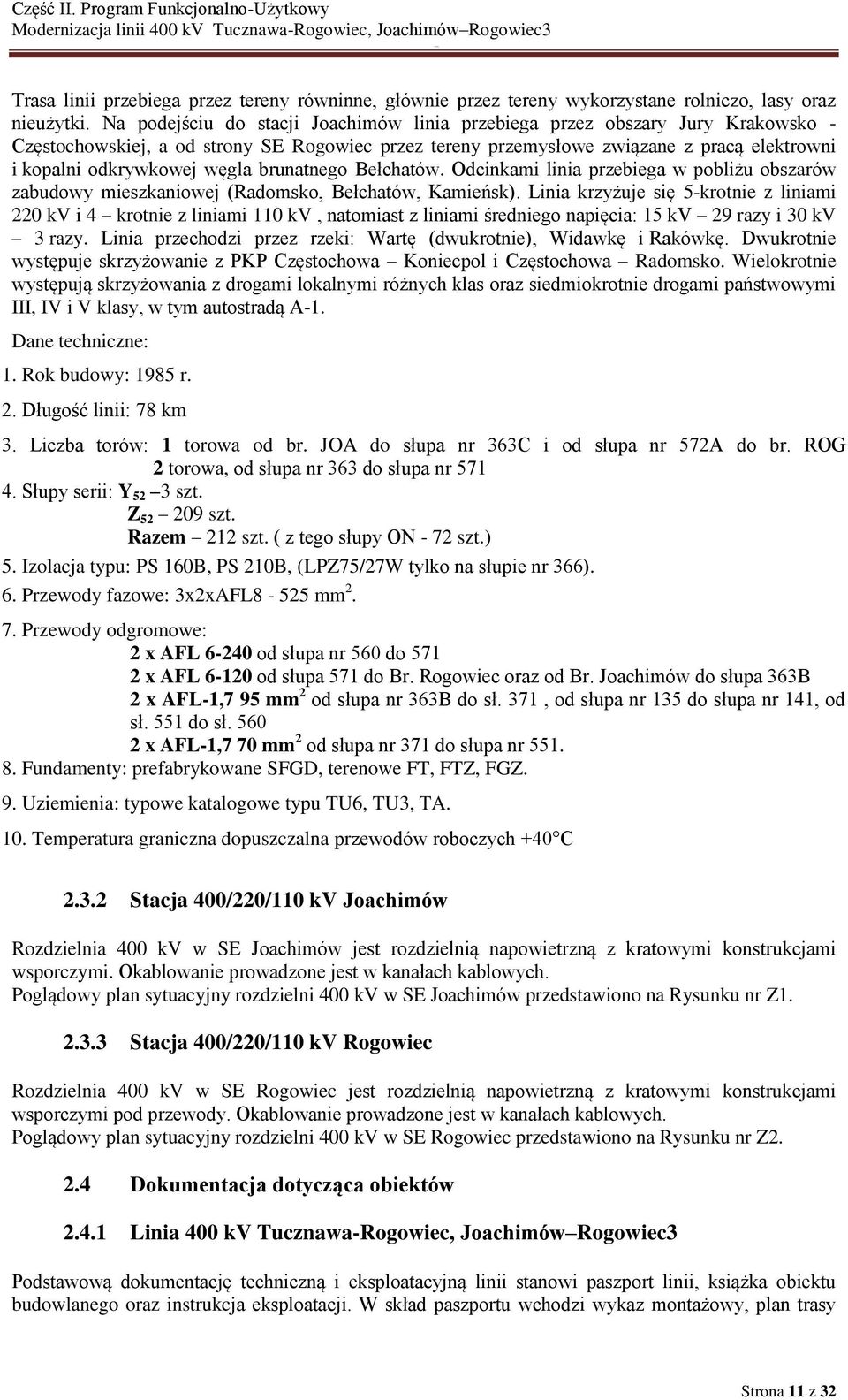

11 Trasa linii przebiega przez tereny równinne, głównie przez tereny wykorzystane rolniczo, lasy oraz nieużytki. Na podejściu do stacji Joachimów linia przebiega przez obszary Jury Krakowsko - Częstochowskiej, a od strony SE Rogowiec przez tereny przemysłowe związane z pracą elektrowni i kopalni odkrywkowej węgla brunatnego Bełchatów. Odcinkami linia przebiega w pobliżu obszarów zabudowy mieszkaniowej (Radomsko, Bełchatów, Kamieńsk). Linia krzyżuje się 5-krotnie z liniami 220 kv i 4 krotnie z liniami 110 kv, natomiast z liniami średniego napięcia: 15 kv 29 razy i 30 kv 3 razy. Linia przechodzi przez rzeki: Wartę (dwukrotnie), Widawkę i Rakówkę. Dwukrotnie występuje skrzyżowanie z PKP Częstochowa Koniecpol i Częstochowa Radomsko. Wielokrotnie występują skrzyżowania z drogami lokalnymi różnych klas oraz siedmiokrotnie drogami państwowymi III, IV i V klasy, w tym autostradą A-1. Dane techniczne: 1. Rok budowy: 1985 r. 2. Długość linii: 78 km 3. Liczba torów: 1 torowa od br. JOA do słupa nr 363C i od słupa nr 572A do br. ROG 2 torowa, od słupa nr 363 do słupa nr Słupy serii: Y 52 3 szt. Z szt. Razem 212 szt. ( z tego słupy ON - 72 szt.) 5. Izolacja typu: PS 160B, PS 210B, (LPZ75/27W tylko na słupie nr 366). 6. Przewody fazowe: 3x2xAFL8-525 mm Przewody odgromowe: 2 x AFL od słupa nr 560 do x AFL od słupa 571 do Br. Rogowiec oraz od Br. Joachimów do słupa 363B 2 x AFL-1,7 95 mm 2 od słupa nr 363B do sł. 371, od słupa nr 135 do słupa nr 141, od sł. 551 do sł x AFL-1,7 70 mm 2 od słupa nr 371 do słupa nr Fundamenty: prefabrykowane SFGD, terenowe FT, FTZ, FGZ. 9. Uziemienia: typowe katalogowe typu TU6, TU3, TA. 10. Temperatura graniczna dopuszczalna przewodów roboczych +40 C Stacja 400/220/110 kv Joachimów Rozdzielnia 400 kv w SE Joachimów jest rozdzielnią napowietrzną z kratowymi konstrukcjami wsporczymi. Okablowanie prowadzone jest w kanałach kablowych. Poglądowy plan sytuacyjny rozdzielni 400 kv w SE Joachimów przedstawiono na Rysunku nr Z Stacja 400/220/110 kv Rogowiec Rozdzielnia 400 kv w SE Rogowiec jest rozdzielnią napowietrzną z kratowymi konstrukcjami wsporczymi pod przewody. Okablowanie prowadzone jest w kanałach kablowych. Poglądowy plan sytuacyjny rozdzielni 400 kv w SE Rogowiec przedstawiono na Rysunku nr Z Dokumentacja dotycząca obiektów Linia 400 kv Tucznawa-Rogowiec, Joachimów Rogowiec3 Podstawową dokumentację techniczną i eksploatacyjną linii stanowi paszport linii, książka obiektu budowlanego oraz instrukcja eksploatacji. W skład paszportu wchodzi wykaz montażowy, plan trasy Strona 11 z 32

12 linii oraz profile podłużne linii w skali 1:200/2000 z roku Dodatkowo dokumentacja linii zawiera opracowaną w roku 2012 analizą zwiększenia obciążalności linii, na którą składa się m.in. plan trasy linii w skali 1: oraz wykonane na podstawie pomiaru geodezyjnego z 2012 r. zaktualizowane profile podłużne linii. Profile podłużne linii zostaną udostęnione Wykonawcy po podpisaniu umowy. Dokumentacja jest przechowywana w siedzibie PSE-Południe S.A Stacja 400/220/110 kv Joachimów Dokumentacja wykonawcza stacji jest dostępna w PSE Południe S.A. i na obiekcie. Ww dokumentacja techniczna zostanie udostępniona Wykonawcy, któremu zostanie przyznane zamówienie Stacja 400/220/110 kv Rogowiec Dokumentacja wykonawcza stacji jest dostępna w PSE Centrum S.A. i na obiekcie. Ww dokumentacja techniczna zostanie udostępniona Wykonawcy, któremu zostanie przyznane zamówienie. 3. OPIS WYMAGAŃ ZAMAWIAJĄCEGO W STOSUNKU DO PRZEDMIOTU ZAMÓWIENIA 3.1 Wymagania dotyczące zakresu dokumentacji, prac przygotowawczych, projektów wykonawczych i powykonawczych Wymagania ogólne Wszelka dokumentacja dotycząca zadania, w tym projekty wykonawcze i dokumentacja powykonawcza będą opracowane w języku polskim z uwzględnieniem wymagań technicznych zawartych w Programie Funkcjonalno-Użytkowym oraz warunkach określonych w uzyskanych opiniach oraz szczegółowych wytycznych Zakres dokumentacji projektowej Projekt wykonawczy modernizacji linii Tucznawa Rogowiec, Joachimów Rogowiec3 należy wykonać zgodnie z: a) normą PN-E : 1998 Elektroenergetyczne linie napowietrzne. Projektowanie i budowa, b) normami przywołanymi w PN-E : 1998 i w niniejszej dokumentacji, c) obowiązującymi krajowymi aktami prawnymi dotyczącymi elektroenergetycznych linii napowietrznych i kablowych, d) warunkami wynikającymi z pozwolenia/zgłoszenia budowy, o ile były wymagane. Projekt wykonawczy oraz dokumentację powykonawczą, należy dostarczyć w formie papierowej (5 egz.) i w formie elektronicznej (5 egz.). Rysunki trasy należy sporządzić na mapach z możliwością edycji przy wykorzystaniu stosowanych oprogramowań (np. AUTOCAD, MS OFFICE) oraz w odrębnym pliku w wersji PDF. Projekt wykonawczy powinien m. innymi zawierać: 1) podstawę opracowania dokumentacji, 2) wykaz tomów dokumentacji, oświadczenia dotyczące wykonania dokumentacji wynikające z zamówienia, Strona 12 z 32

13 3) spis całości dokumentacji w każdym tomie, spis zawartości każdego tomu, opisy techniczne dotyczące wykonywanych prac objętych SIWZ zawierające technologie robót, zastosowane materiały i rozwiązania, 4) opis techniczny dotyczący prac związanych z dostosowaniem linii do pracy przewodów fazowych w temperaturze +60 C przy zachowaniu odległości przewodów fazowych do ziemi i obiektów krzyżowanych zgodnie z wymogami normy PN-E : 98 z uwzględnieniem dodatkowego zapasu wynoszącego 0,5 m (w tym rysunki konstrukcyjne podwyższeń słupów, rysunki projektowanych łańcuchów izolatorów, projekty przebudowywanych obiektów krzyżowanych itp.), 5) projekt instalacji przewodu OPGW wraz z ochroną przeciwdrganiową, w tym: wyniki obliczeń (z podaniem narzędzi i metod obliczeń) w zakresie: mechaniczno-konstrukcyjnym, wytrzymałości zwarciowej, ochrony przeciwdrganiowej, wraz z podaniem miejsc i sposobu połączeń traktu światłowodowego na trasie linii (skrzynki połączeniowe, zapasy przy każdej skrzynce o długości równej odległości wieszaka zapasu od ziemi plus dodatkowo 10 m, zapasy na stacjach: 30 m), 6) dobór i instalację ochrony przeciwdrganiowej przewodu odgromowego tradycyjnego (w tym szczegółowe rysunki techniczne zawiesi, montażu tłumików), 7) wytyczne odnośnie sposobów naprawy uszkodzonych przewodów, 8) zabezpieczenie antykorozyjnego słupów wraz z doborem zestawu malarskiego, 9) sposób zabezpieczenia i modernizacji fundamentów, 10) sposób rozbudowy uziemień słupów, 11) sposób odnowienia oznakowania linii, 12) rysunki powinny zawierać elementy, detale i przekroje niezbędne do prac montażowych oraz kontroli jakości, 13) wykaz montażowy linii, 14) zaktualizowane profile podłużne linii dla temperatury pracy przewodów fazowych wynoszącej +60 C, z dodatkową rezerwą odległości równą 0,5 m (wg normy PN - E :1998) wykonane na podstawie przekazanych przez Zamawiającego profili geodezyjnych (Wykonawca jest zobowiązany do zweryfikowania danych otrzymanych od Zamawiającego na etapie opracowania projektu wykonawczego). 15) tabele zwisów przewodu odgromowego OPGW, 16) tabele zwisów przewodów fazowych, 17) tabele zwisów przewodu odgromowego AFL, 18) wykaz izolatorów kołpakowych szklanych poznaczonych do wymiany wraz z rysunkami izolatorów zamiennych, 19) zestawienia materiałów, 20) plan trasy linii w skali 1 : (lub 1 : 10000), 21) tabele danych gwarantowanych, próby typu oraz rysunki, określone wymogami Standardowych Specyfikacji Technicznych, 22) opisy techniczne dotyczące wykonywanych prac zawierające technologie robót, zastosowane materiały i rozwiązania. Należy również wykonać dokumentację formalno-prawną, która powinna zapewnić uzyskanie niezbędnych uzgodnień i pozwoleń na realizację pełnego zakresu prac modernizacyjnych. Następnie należy zapewnić uzyskanie niezbędnych uzgodnień oraz wymaganych prawomocnych pozwoleń i decyzji administracyjnych na realizację pełnego zakresu prac modernizacyjnych. Paszport linii powinien zawierać: 1) charakterystykę techniczną, rysunki zastosowanych elementów i rozwiązań technicznych, 2) schemat jednokreskowy linii, 3) schemat linii z zaznaczeniem układu faz, 4) dane dotyczące przewodu OPGW i zastosowanego osprzętu, w tym karty katalogowe, 5) wykaz montażowy, Strona 13 z 32

14 6) plan trasy linii w skali 1: (lub 1: 10000) i 1: (lub 1: 50000). Plany powinny być wykonane w sposób zapewniający ich trwałość (np.: podklejanie), 7) tabelę odległości słupów od stacji w obu kierunkach dla lokalizatorów, 8) wykaz obiektów krzyżowanych, 9) kartę aktualizacji. Należy w omawianym zakresie przygotować zapisy umożliwiające zaktualizowanie instrukcji eksploatacji linii i stacji końcowych. Projekt wykonawczy będzie przedłożony Zamawiającemu i Inżynierowi Kontraktu (IK) do zaopiniowania. Dokumentacja powykonawcza powinna zawierać zaktualizowany projekt wykonawczy w tym m.in.: 1) wykazy montażowe, 2) profile podłużne linii dla temperatury pracy przewodów fazowych +60 C, dla całej długości linii zgodnie ze Standardem profilu podłużnego napowietrznej linii elektroenergetycznej NN, PSE-SF.Linia_Stand_Profil PL/2012v1, 3) tablice zwisów projektowych przewodów fazowych, przewodu odgromowego i OPGW, 4) opisy techniczne dotyczące wykonywanych prac zawierające technologie robót, zastosowane materiały i rozwiązania (w tym modernizacji i zabezpieczenia fundamentów, zabezpieczenie antykorozyjne konstrukcji słupów, montażu przewodów OPGW, 5) atesty, świadectwa jakości, deklaracje zgodności na zastosowane materiały użyte podczas modernizacji linii, wyniki badań kontrolno odbiorczych elementów użytych podczas modernizacji linii, 6) plan trasy linii w skali 1 : oraz 1: (lub 1 : 50000). Zakończenie prac, łącznie z dostarczeniem dokumentacji powykonawczej i innych dokumentów niezbędnych do dokonania odbioru końcowego modernizacji zgodnie z wymaganiami procedury odbiorowej PSE SA należy tak zaplanować, aby umożliwić przeprowadzenie odbioru końcowego do r. 3.2 Wymagania podstawowe w zakresie robót budowlanych Zakup i dostawa materiałów, realizacja prac Wykonawca zobowiązany jest do zakupu i dostawy w miejsce budowy wszystkich materiałów niezbędnych do realizacji zadania. Wszystkie materiały i urządzenia dostarczane do realizacji przedmiotowego Zamówienia będą spełniały wymagania Zamawiającego zawarte w SIWZ, a w szczególności wymagania techniczne i funkcjonalne zawarte w Specyfikacji Przedmiotu Zamówienia (Część II SIWZ) oraz Specyfikacjach Technicznych Zaplecze dla potrzeb Wykonawcy Wykonawca we własnym zakresie zorganizuje zaplecze budowy dla potrzeb realizacji zadania Ochrona środowiska Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót niezbędne przepisy dotyczące ochrony środowiska naturalnego. Strona 14 z 32

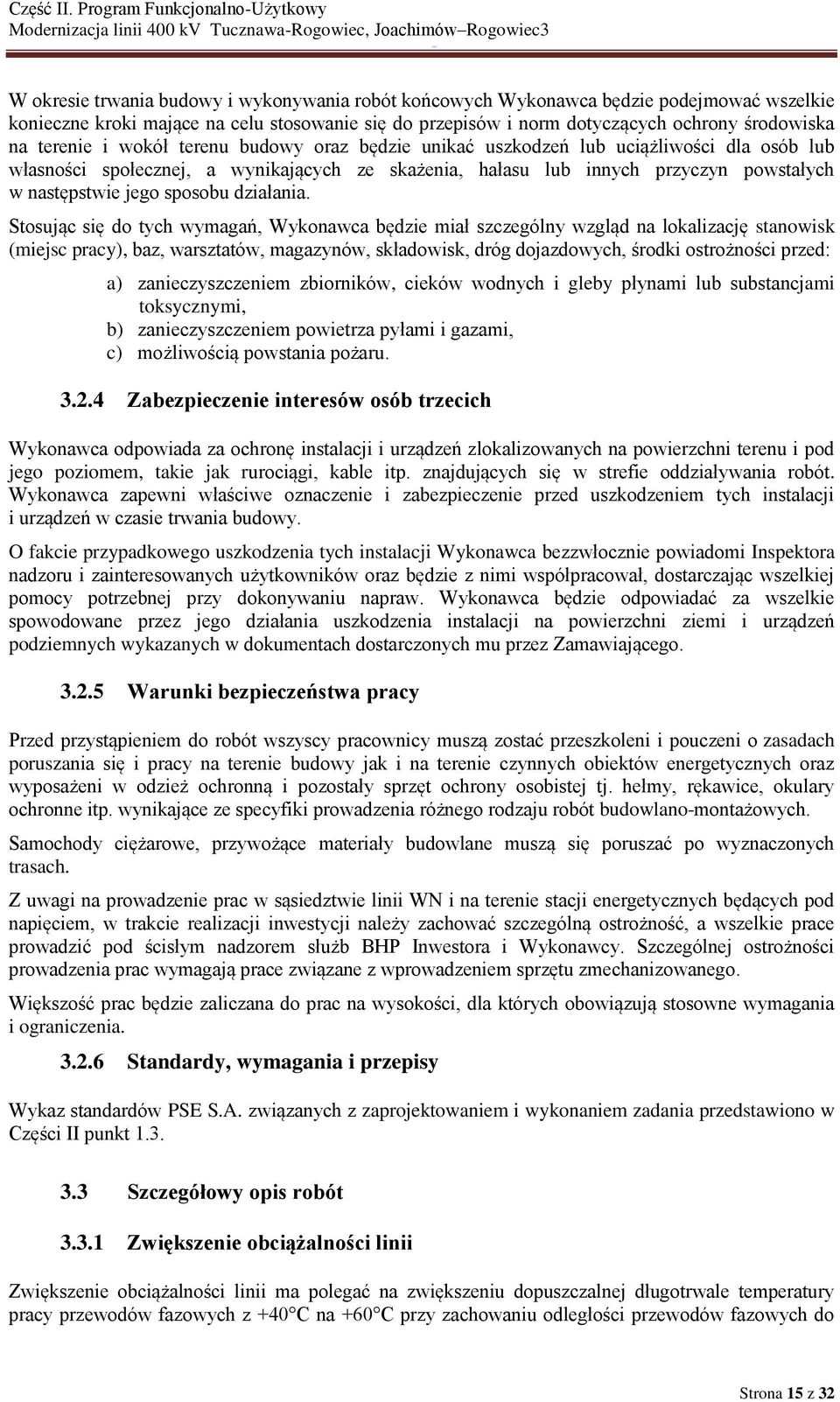

15 W okresie trwania budowy i wykonywania robót końcowych Wykonawca będzie podejmować wszelkie konieczne kroki mające na celu stosowanie się do przepisów i norm dotyczących ochrony środowiska na terenie i wokół terenu budowy oraz będzie unikać uszkodzeń lub uciążliwości dla osób lub własności społecznej, a wynikających ze skażenia, hałasu lub innych przyczyn powstałych w następstwie jego sposobu działania. Stosując się do tych wymagań, Wykonawca będzie miał szczególny wzgląd na lokalizację stanowisk (miejsc pracy), baz, warsztatów, magazynów, składowisk, dróg dojazdowych, środki ostrożności przed: a) zanieczyszczeniem zbiorników, cieków wodnych i gleby płynami lub substancjami toksycznymi, b) zanieczyszczeniem powietrza pyłami i gazami, c) możliwością powstania pożaru Zabezpieczenie interesów osób trzecich Wykonawca odpowiada za ochronę instalacji i urządzeń zlokalizowanych na powierzchni terenu i pod jego poziomem, takie jak rurociągi, kable itp. znajdujących się w strefie oddziaływania robót. Wykonawca zapewni właściwe oznaczenie i zabezpieczenie przed uszkodzeniem tych instalacji i urządzeń w czasie trwania budowy. O fakcie przypadkowego uszkodzenia tych instalacji Wykonawca bezzwłocznie powiadomi Inspektora nadzoru i zainteresowanych użytkowników oraz będzie z nimi współpracował, dostarczając wszelkiej pomocy potrzebnej przy dokonywaniu napraw. Wykonawca będzie odpowiadać za wszelkie spowodowane przez jego działania uszkodzenia instalacji na powierzchni ziemi i urządzeń podziemnych wykazanych w dokumentach dostarczonych mu przez Zamawiającego Warunki bezpieczeństwa pracy Przed przystąpieniem do robót wszyscy pracownicy muszą zostać przeszkoleni i pouczeni o zasadach poruszania się i pracy na terenie budowy jak i na terenie czynnych obiektów energetycznych oraz wyposażeni w odzież ochronną i pozostały sprzęt ochrony osobistej tj. hełmy, rękawice, okulary ochronne itp. wynikające ze specyfiki prowadzenia różnego rodzaju robót budowlano-montażowych. Samochody ciężarowe, przywożące materiały budowlane muszą się poruszać po wyznaczonych trasach. Z uwagi na prowadzenie prac w sąsiedztwie linii WN i na terenie stacji energetycznych będących pod napięciem, w trakcie realizacji inwestycji należy zachować szczególną ostrożność, a wszelkie prace prowadzić pod ścisłym nadzorem służb BHP Inwestora i Wykonawcy. Szczególnej ostrożności prowadzenia prac wymagają prace związane z wprowadzeniem sprzętu zmechanizowanego. Większość prac będzie zaliczana do prac na wysokości, dla których obowiązują stosowne wymagania i ograniczenia Standardy, wymagania i przepisy Wykaz standardów PSE S.A. związanych z zaprojektowaniem i wykonaniem zadania przedstawiono w Części II punkt Szczegółowy opis robót Zwiększenie obciążalności linii Zwiększenie obciążalności linii ma polegać na zwiększeniu dopuszczalnej długotrwale temperatury pracy przewodów fazowych z +40 C na +60 C przy zachowaniu odległości przewodów fazowych do Strona 15 z 32

16 ziemi i obiektów krzyżowanych zgodnie z wymogami Polskiej Normy PN-E :1998 Elektroenergetyczne linie napowietrzne. Projektowanie i budowa z zapasem 0,5 metra w odniesieniu do wymagań normy. Powyższe założenia powinny być spełnione m.in. poprzez: a) regulację zwisów i naprężeń przewodów w sekcjach określonych w dokumentacji projektowej 1, w sekcjach: , , , , , (w tym przypadku do naprężenia 88,2MPa). Wykonanie regulacji zwisów przewodów fazowych wymusza konieczność regulacji zwisów przewodów odgromowych, b) podwyższenie słupów przelotowych określonych w dokumentacji projektowej, gdy powyższy środek nie dał pozytywnego efektu. Podwyższenie słupów wiąże się z koniecznością sprawdzenia na etapie projektu wykonawczego wytrzymałości całego słupa, a także jego fundamentów, dotyczy to w szczególności słupów: nr 375 serii Z52P+10 o 3 m, nr 426 Z52 PL o 2m, nr 479 i 480 oba serii Z52 P-4 o 2m, nr 514 serii Z52 P-4 o 4m, nr 519 serii Z52 P-4 o 2m, c) skablowanie w szczególności 8 linii SN i nn określonych w dokumentacji projektowej, obejmującej 4 linie SN przebiegające w przęsłach: , , , oraz 4 linie nn w przęsłach: , , , , d) wymianę łańcuchów typu ŁP na figurowe ŁPA, ŁPV w szczególności na słupach serii Z52 P: nr 386, 443, 460, 475, 540; serii Z52 P-4: nr 422, 474, 532, 541. Zamawiający, w uzasadnionych przypadkach, dopuszcza również inne rozwiązania. Rozwiązania te należy uzgodnić na etapie opracowywania projektu. Zamawiający posiada profile podłużne linii, na podstawie których został określony zakres wstępny wymaganych do wykonania prac dostosowawczych. Wykonawca ma obowiązek dokonania weryfikacji wyżej opisanego wstępnego zakresu prac w taki sposób aby linia na całej trasie spełniała wymagania pracy z temperaturą projektową przewodów roboczych +60 C przy zachowaniu odległości przewodów fazowych do ziemi i obiektów krzyżowanych zgodnie z wymogami Polskiej Normy PN-E :1998 Elektroenergetyczne linie napowietrzne. Projektowanie i budowa z zapasem 0,5 metra w odniesieniu do wymagań normy. Do podwyższeń słupów należy zastosować konstrukcje stalowe ocynkowane, dodatkowo zabezpieczone antykorozyjnie zgodnie z pkt Osprzęt ma spełniać wymagania Standardowej Specyfikacji Technicznej PSE-TS.OSP PL/2008w1 Standardowe Specyfikacje Techniczne Osprzęt do Linii 400 kv. Do doboru łańcuchów izolatorów Wykonawca może wykorzystać Album zamienników. Łańcuchy z izolatorami kołpakowymi szklanymi dla istniejących linii elektroenergetycznych 400 kv wraz z rysunkami. PSE-SF. Album łańcuchy IZKŁ PL/2008v1 Izolatory mają spełniać wymagania Standardowej Specyfikacji Technicznej Izolatory kołpakowe szklane do linii 220 i 400 kv. PSE-TS.IZKŁ.NN PL/2008w1 Przebudowy linii SN i nn (skablowania) wymagają zaopiniowania przez Zamawiającego i uzgodnienia z właścicielami tych obiektów i wykonania stosownych projektów. Wykonawca załatwia wszelkie sprawy formalno-prawne związane z przebudowami obiektów oraz musi spełnić wszystkie warunki przebudowy określone przez ich właścicieli. 1 Na podstawie Analizy techniczno ekonomicznej dostosowania linii 400 kv Joachimów Rogowiec3, Tucznawa Rogowiec do temperatury +60ºC Strona 16 z 32

17 3.3.2 Wymiana przewodu odgromowego na przewód odgromowy ze światłowodem Demontażowi podlega tradycyjny przewód odgromowy zainstalowany na dwutorowej linii Tucznawa Rogowiec, Joachimów Rogowiec3 z jednotorowymi podejściami do SE Joachimów i SE Rogowiec następująco: a) AFL od Br. Joachimów do słupa 363B b) AFL-1,7 95 mm2 od słupa nr 363B do sł. 371 c) AFL-1,7 70 mm2 od słupa nr 371 do słupa nr 551 d) AFL-1,7 95 mm2 od słupa nr od słupa nr 551 do sł. 560 e) AFL od słupa nr 560 do 571 f) AFL od słupa 571 do Br. Rogowiec Zdemontowany przewody wraz z osprzętem oraz inne elementy zdemontowane w ramach zadania należy zutylizować zgodnie z pkt Zakres prac obejmuje m.in.: a) wymianę jednego istniejącego przewodu odgromowego zlokalizowanego nad torem Joachimów Rogowiec3 (lewy patrząc w stronę SE Rogowiec) na przewód odgromowy skojarzony ze światłowodem typu OPGW z wbudowanymi 48 włóknami światłowodowymi od bramki liniowej SE Joachimów wraz z niezbędnym osprzętem, czynną ochroną przeciwdrganiową, zawiesiami, puszkami połączeniowymi i zapasami przewodu na słupach i bramkach połączeniowych, do bramki liniowej SE Rogowiec, b) wprowadzenie kabli światłowodowych 48J na SE Joachimów od bramki liniowej do istniejącej szafy ODF w pomieszczeniu TEN w SE Joachimów i zakończenie go złączami EURO 2000 APC. Pod panelem ODF umieścić szufladę zapasu dla ułożenia patch-cordów. Naścienną skrzynkę zapasu należy umieścić w pomieszczeniu kablowni. Dodatkowo powinny być opisane nazwą relacji, osobno część stała i część ruchoma. c) dla nowego kabla 48J w SE Joachimów należy na bramce liniowej zainstalować skrzynkę zapasu wykonaną z blachy aluminiowej malowanej proszkowo. Dodatkowo powinny być opisane nazwą relacji, osobno część stała i część ruchoma, d) wprowadzenie kabli światłowodowych 48J na SE Rogowiec od bramki liniowej do istniejącej szafy ODF w pomieszczeniu TEN zakończenie go złączami EURO 2000 APC. Pod panelem ODF umieścić szufladę zapasu dla ułożenia patch-cordów. Naścienną skrzynkę zapasu należy umieścić w pomieszczeniu kablowni. Dodatkowo powinny być opisane nazwą relacji, osobno część stała i część ruchoma. e) dla nowego kabla 48J w SE Rogowiec należy na bramce liniowej zainstalować skrzynkę zapasu wykonaną z blachy aluminiowej malowanej proszkowo. Dodatkowo powinny być opisane nazwą relacji, osobno część stała i część ruchoma. f) wykonanie spawów włókien światłowodowych oraz wykonanie badań traktu światłowodowego zgodnie ze Specyfikacją techniczną badania traktu światłowodowego. Schemat ideowy objętego dokumentacją zakresu prac związanych z ułożeniem światłowodu na ciągu liniowym 400 kv Tucznawa-Rogowiec, Joachimów Rogowiec3 został przedstawiony na Rysunku nr 1. Strona 17 z 32

18 Rysunek nr 1. Istniejący ciąg liniowy Wielopole Joachimów Rogowiec z zaznaczonym odcinkiem JOA- ROG 3, TCN - ROG z planowanymi liniami światłowodowymi OPGW (strzałką oznaczono odcinek do planowanej modernizacji) Zastosowany przewód OPGW oraz osprzęt do jego zawieszenia powinny spełniać wymagania zawarte w załączonej specyfikacji technicznej Standardowa specyfikacja techniczna dla przewodu OPGW wraz z osprzętem. Należy uwzględnić: a) serię słupów: Z 52, Y 52, b) liczbę włókien 48, c) strefę klimatyczną: S1, W1, d) parametry zwarciowe SE Joachimów podano w tabeli nr 4, a SE Rogowiec w tabeli nr 5. Tabela nr 4 Przewidywane warunki zwarciowe w stacji Joachimów Stacja Joachimów Szw 3F 1F 3I0 X0/X1 udział [GVA] [ka] [ka] [ka] [-] Joachimów udz. Aniołów udz. Rogowiec udz. Rokitnica udz. AT2 400/110 kv udz. AT3 400/220 kv Strona 18 z 32

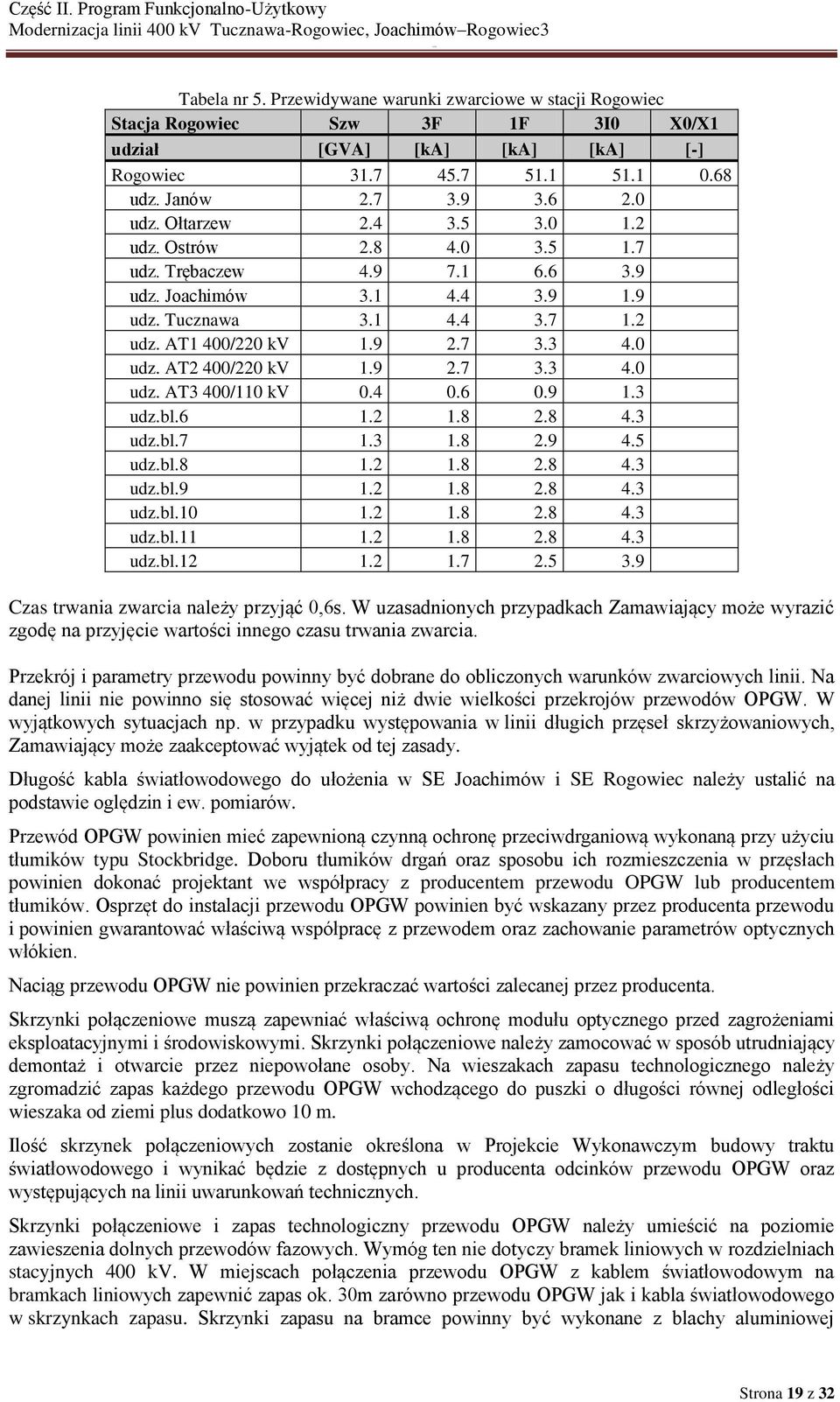

19 Tabela nr 5. Przewidywane warunki zwarciowe w stacji Rogowiec Stacja Rogowiec Szw 3F 1F 3I0 X0/X1 udział [GVA] [ka] [ka] [ka] [-] Rogowiec udz. Janów udz. Ołtarzew udz. Ostrów udz. Trębaczew udz. Joachimów udz. Tucznawa udz. AT1 400/220 kv udz. AT2 400/220 kv udz. AT3 400/110 kv udz.bl udz.bl udz.bl udz.bl udz.bl udz.bl udz.bl Czas trwania zwarcia należy przyjąć 0,6s. W uzasadnionych przypadkach Zamawiający może wyrazić zgodę na przyjęcie wartości innego czasu trwania zwarcia. Przekrój i parametry przewodu powinny być dobrane do obliczonych warunków zwarciowych linii. Na danej linii nie powinno się stosować więcej niż dwie wielkości przekrojów przewodów OPGW. W wyjątkowych sytuacjach np. w przypadku występowania w linii długich przęseł skrzyżowaniowych, Zamawiający może zaakceptować wyjątek od tej zasady. Długość kabla światłowodowego do ułożenia w SE Joachimów i SE Rogowiec należy ustalić na podstawie oględzin i ew. pomiarów. Przewód OPGW powinien mieć zapewnioną czynną ochronę przeciwdrganiową wykonaną przy użyciu tłumików typu Stockbridge. Doboru tłumików drgań oraz sposobu ich rozmieszczenia w przęsłach powinien dokonać projektant we współpracy z producentem przewodu OPGW lub producentem tłumików. Osprzęt do instalacji przewodu OPGW powinien być wskazany przez producenta przewodu i powinien gwarantować właściwą współpracę z przewodem oraz zachowanie parametrów optycznych włókien. Naciąg przewodu OPGW nie powinien przekraczać wartości zalecanej przez producenta. Skrzynki połączeniowe muszą zapewniać właściwą ochronę modułu optycznego przed zagrożeniami eksploatacyjnymi i środowiskowymi. Skrzynki połączeniowe należy zamocować w sposób utrudniający demontaż i otwarcie przez niepowołane osoby. Na wieszakach zapasu technologicznego należy zgromadzić zapas każdego przewodu OPGW wchodzącego do puszki o długości równej odległości wieszaka od ziemi plus dodatkowo 10 m. Ilość skrzynek połączeniowych zostanie określona w Projekcie Wykonawczym budowy traktu światłowodowego i wynikać będzie z dostępnych u producenta odcinków przewodu OPGW oraz występujących na linii uwarunkowań technicznych. Skrzynki połączeniowe i zapas technologiczny przewodu OPGW należy umieścić na poziomie zawieszenia dolnych przewodów fazowych. Wymóg ten nie dotyczy bramek liniowych w rozdzielniach stacyjnych 400 kv. W miejscach połączenia przewodu OPGW z kablem światłowodowym na bramkach liniowych zapewnić zapas ok. 30m zarówno przewodu OPGW jak i kabla światłowodowego w skrzynkach zapasu. Skrzynki zapasu na bramce powinny być wykonane z blachy aluminiowej Strona 19 z 32

20 malowanej proszkowo. Dodatkowo powinny być opisane nazwą relacji, osobno część stała i część ruchoma. W projekcie należy zapewnić odpowiednią wielkość zwisu przewodu OPGW skorelowaną z zainstalowanych przewodem fazowym. W zakresie sprawdzeń i badań traktu światłowodowego obowiązują wytyczne zawarte w Standardowej specyfikacji funkcjonalnej dla badania traktu światłowodowego stanowiącej załącznik do SIWZ. Dla wszystkich powiązań światłowodowych należy wykonać co najmniej następujące pomiary: a) dwukierunkowe pomiary reflektometryczne tłumienia całkowitego, tłumienności jednostkowej, kabla i tłumienia połączeń spajanych, b) dwukierunkowe pomiary tłumienności jednostkowej odcinków fabrykacyjnych, c) dwukierunkowy pomiar transmisyjny tłumienia całkowitego, d) pomiar tłumienia i reflektancji złączek. Pomiary należy wykonać w pasmach 1310, 1550 i 1625nm. Należy opracować dokumentacje powykonawczą na podstawie Specyfikacji Badania traktu światłowodowego i zawierającą: a) wyniki pomiarów pomontażowych, b) wyniki pomiarów fabrycznych, c) karty katalogowe przewodu OPGW i kabli zastosowanych na stacjach, d) dokumentacje trasową z naniesionymi lokalizacjami muf złączowych, e) plan spawania całej linii, f) schemat odcinkowy linii Ochrona przeciwdrganiowa przewodów fazowych i drugiego przewodu odgromowego AFL Należy przeanalizować konieczność zastosowania środków czynnej ochrony przeciwdrganiowej drugiego przewodu odgromowego w celu zapobiegnięcia uszkodzeniom zmęczeniowym, zgodnie z wytycznymi zawartymi w Broszurze Technicznej CIGRE nr 273 Overhead Conductor Safe Design Tension With Respect to Aeolian Vibrations. W przypadku wystąpienia takiej konieczności ochronę przeciwdrganiową należy zrealizować za pomocą tłumików drgań typu Stockbridge a spełniających wymagania techniczne zawarte w Standardowej Specyfikacji Technicznej Osprzęt do linii 400 kv PSE-TS.OSP PL/2008w1. Należy również przeanalizować konieczność zastosowania środków czynnej ochrony przeciwdrganiowej przewodów fazowych (w miejscach realizacji prac dostosowawczych do zwiększenia obciążalności) w celu zapobiegnięcia uszkodzeniom zmęczeniowym, zgodnie z wytycznymi zawartymi w Broszurze Technicznej CIGRE nr 273 Overhead Conductor Safe Design Tension With Respect to Aeolian Vibrations. W przypadku wystąpienia takiej konieczności należy zapewnić ochronę przeciwdrganiową Wymiana uszkodzonej izolacji kołpakowej szklanej Wymianie podlegają uszkodzone kołpaki szklane w łańcuchach izolatorowych, które są zabudowane na słupach odporowo-narożnych i przelotowych. Aktualny wykaz uszkodzonych izolatorów jest wynikiem ostatnich planowych oględzin linii. Izolatory do zabudowy należy pobrać z rezerw magazynowych PSE S.A. Dopuszcza się wykorzystanie izolatorów ze zdemontowanych łańcuchów izolatorowych w ramach wykonywania prac dostosowawczych do zwiększenia obciążalności linii. Pozostałe po pracach izolatory kołpakowe szklane powinny być zutylizowane przez jednostki do tego uprawnione zgodnie z pkt Strona 20 z 32

21 3.3.5 Zabezpieczenie antykorozyjne słupów Przed przystąpieniem do prac malarskich należy: a) dokonać przeglądu słupów i dokręcić luźne elementy konstrukcji wsporczych. Uzupełnić brakujące elementy slupów; wymienić kątowniki i pręty uszkodzone lub nietypowe. Wszystkie elementy wymieniane lub uzupełniane powinny być wykonane ze stali ocynkowanej ogniowo, b) w miejsce tradycyjnych połączeń śrubowych kątowników zastosować (do wysokości ok. 5 m nad poziom terenu) specjalne nierozbieralne złącza śrubowe lub inne zaakceptowane przez Zamawiającego rozwiązania. c) usunąć z konstrukcji słupów ewentualne gniazda ptasie, d) przed przystąpieniem do wymalowania pierwszej warstwy należy oczyścić stanowiska słupów ze wszystkich zarośli i zadrzewienia w środku stanowiska i w odległości minimum 4 m od obrysu podstawy słupa, e) poszczególne warstwy wymalowań powinny różnić się kolorami. Kolor warstwy zewnętrznej należy ustalić w fazie sporządzania projektu wykonawczego, f) poszczególne operacje technologiczne (czyszczenie, nałożenie kolejnych warstw farb) podlegają odbiorowi przez Zamawiającego, g) izolatory i fundamenty linii powinny być zabezpieczone przed ewentualnym zabrudzeniem farbami podczas malowania. Na wyznaczonych stanowiskach słupów zaopiniowanych przez Zamawiającego i IK na etapie projektu wykonawczego, należy wykonać wymalowania powłok referencyjnych. Wykonawca powinien zgłosić termin wykonania malowania powierzchni referencyjnych i zapewnić obecność przedstawiciela producenta farb. Konstrukcje kratowe powinny być zabezpieczone przed korozją zgodnie z Specyfikacją Wymagania Techniczne PSE Operator S.A. dotyczące zabezpieczeń antykorozyjnych konstrukcji stalowych i stalowych ocynkowanych oraz projektem zabezpieczenia. Do doboru systemów malarskich należy przyjąć kategorię korozyjności nie mniejszą niż C4. Kolor warstwy nawierzchniowej DB601, kolor warstwy podkładowej kontrastowy z warstwa nawierzchniową. Zestaw malarski należy wybrać z Wykazu zestawów powłok malarskich dopuszczonych do zabezpieczeń antykorozyjnych konstrukcji stalowych i stalowych ocynkowanych. Obmiar powierzchni konstrukcji wsporczych do wymalowania określono na m 2 na podstawie katalogu słupów i fundamentów linii 400 kv (BSiPE Energoprojekt Kraków S.A.) Modernizacja i zabezpieczenie antykorozyjne fundamentów Modernizację i zabezpieczenie fundamentów należy wykonać na całym modernizowanym odcinku linii Tucznawa-Rogowiec, Joachimów Rogowiec3. Zakres modernizacji (niekonstrukcyjny lub konstrukcyjny) należy dobrać i wykonać zgodnie ze specyfikacją techniczną pt. Instrukcja wykonywania napraw i zabezpieczeń antykorozyjnych fundamentów konstrukcji słupów linii elektroenergetycznych najwyższych napięć. Do wykonania prac fundamentowych zabezpieczających i modernizacyjnych należy użyć preparatów według wykazu w ww. instrukcji. Wymaga się ścisłego przestrzegania technologii wykonywania robót podanej przez producenta materiałów. Poszczególne operacje technologiczne (czyszczenie, naprawy) podlegają odbiorowi przez Zamawiającego. Wszystkie fundamenty należy zabezpieczyć antykorozyjnie do głębokości 0,6 m, po ich uprzednim odsłonięciu. Miejsca styku elementów stalowych konstrukcji z betonem fundamentów należy zabezpieczyć przed zawilgoceniem przy użyciu kitu uszczelniającego, zgodnie z pkt. 5.6 ww. instrukcji. Zakres prac obejmuje również wykonanie uporządkowania i niwelacji terenu w obszarze do 2 metrów wokół konstrukcji wsporczej slupów oraz wykonanie ewentualnego wycięcia drzew i krzewów na tym Strona 21 z 32
