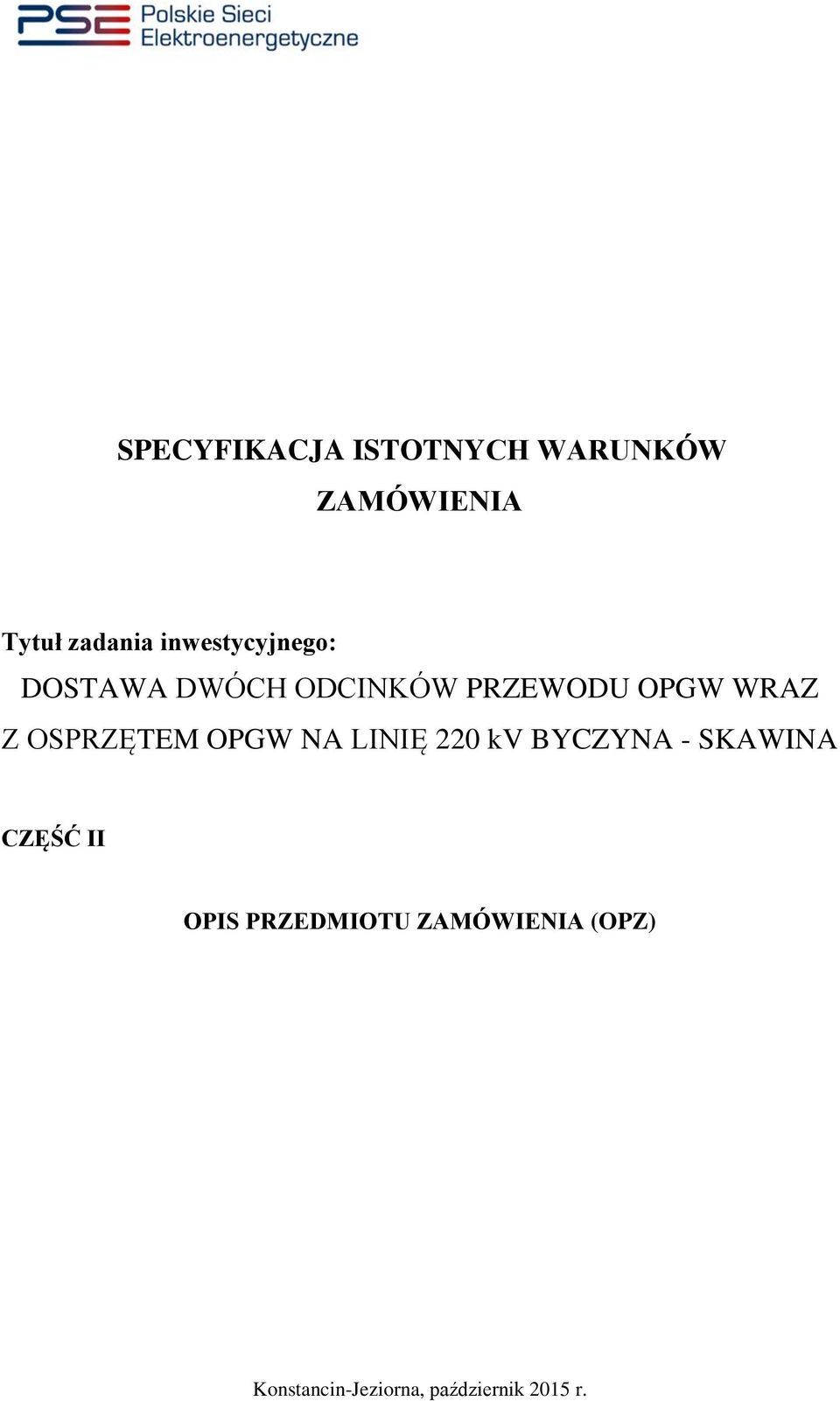

1 SPECYFIKACJA ISTOTNYCH WARUNKÓW ZAMÓWIENIA Tytuł zadania inwestycyjnego: DOSTAWA DWÓCH ODCINKÓW PRZEWODU OPGW WRAZ Z OSPRZĘTEM OPGW NA LINIĘ 220 kv BYCZYNA - SKAWINA CZĘŚĆ II OPIS PRZEDMIOTU ZAMÓWIENIA (OPZ) Konstancin-Jeziorna, październik 2015 r.

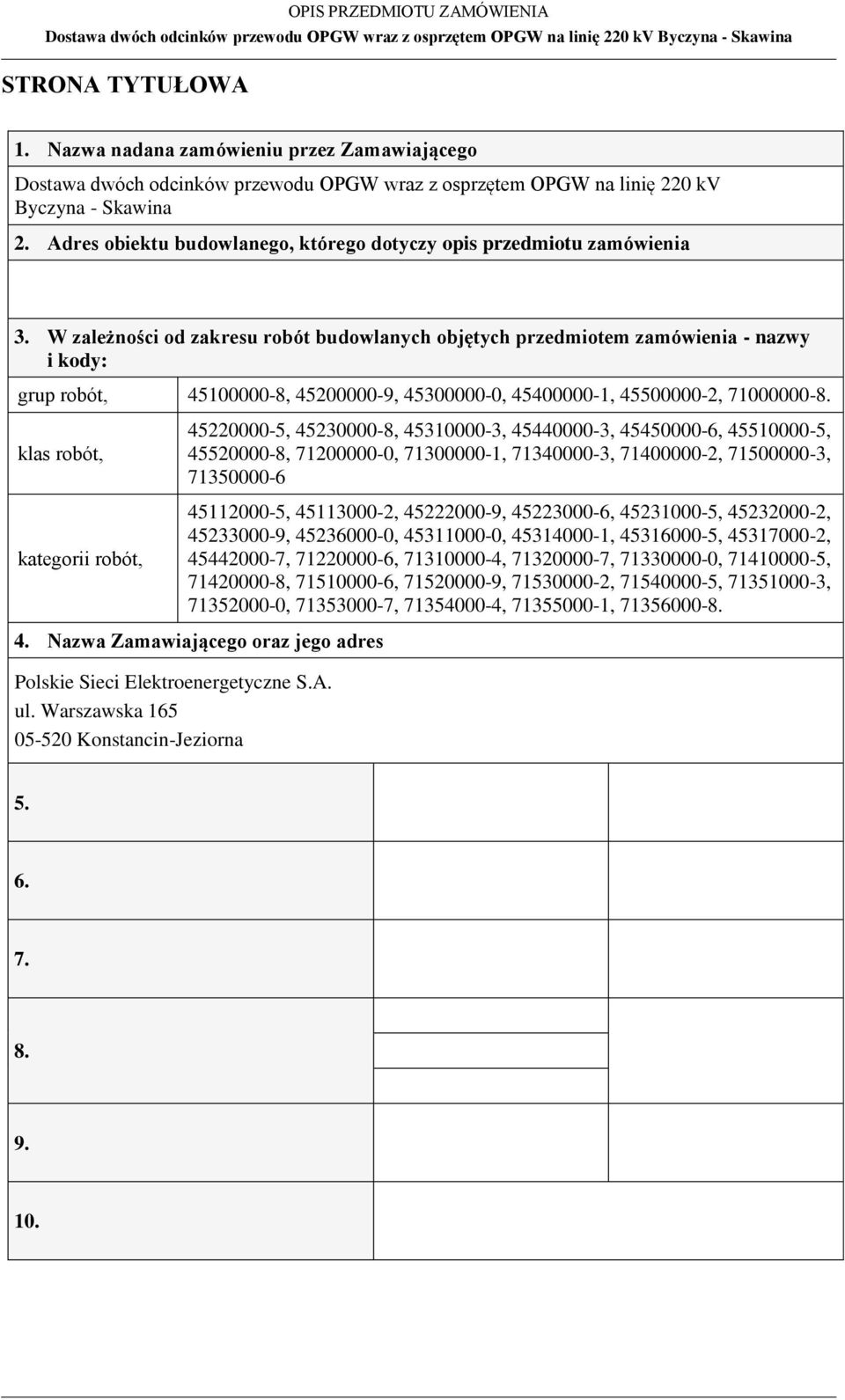

2 STRONA TYTUŁOWA 1. Nazwa nadana zamówieniu przez Zamawiającego Dostawa dwóch odcinków przewodu OPGW wraz z osprzętem OPGW na linię 220 kv Byczyna - Skawina 2. Adres obiektu budowlanego, którego dotyczy opis przedmiotu zamówienia 3. W zależności od zakresu robót budowlanych objętych przedmiotem zamówienia - nazwy i kody: grup robót, , , , , , klas robót, kategorii robót, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Nazwa Zamawiającego oraz jego adres Polskie Sieci Elektroenergetyczne S.A. ul. Warszawska Konstancin-Jeziorna

3 SPIS TREŚCI STRONA TYTUŁOWA...2 DEFINICJE I SKRÓTY OPIS OGÓLNY PRZEDMIOTU ZAMÓWIENIA WYMAGANIA DOTYCZACE SPOSOBU REALIZACJI PRZEDMIOTU ZAMÓWIENIA Uwarunkowania prac Warunki odbioru prac OPIS WYMAGAŃ ZAMAWIAJĄCEGO W STOSUNKU DO PRZEDMIOTU ZAMÓWIENIA Szczegółowy zakres zamówienia Przedmiar przedmiotu zamówienia Wymagane badania i pomiary kontrolne zestawienie zbiorcze WYKAZ STANDARDÓW FUNKCJONALNYCH I SPECYFIKACJI TECHNICZNYCH...13 SPIS TABEL Tabela 1. Dane zwarciowe do doboru przewodów OPGW wraz z osprzętem OPGW Tabela 2. Wymagane próby, sprawdzenia i pomiary kontrolne Tabela 3. Wykaz standardowych specyfikacji technicznych SPIS ZAŁĄCZNIKÓW Załącznik nr 1 - Standardowe Specyfikacje Techniczne (wersja elektroniczna). Załącznik nr 2 - Zestawienie montażowe (wersja papierowa/elektroniczna). Załącznik nr 3 - Projekt Techniczny Tom E17 Zawieszenie przewodu OPGW w linii 220 kv Byczyna Skawina (Poznań, luty 2015 r.) (wersja elektroniczna). Strona 3 z 13

4 DEFINICJE I SKRÓTY Na potrzeby niniejszej dokumentacji przyjmuje się, że użyte określenia oznaczają: Dostawca OPGW OPZ Projekt Techniczny SE Wykonawca Zamawiający - Podmiot, który zakupi oraz dostarczy (transport) przewód OPGW wraz z osprzętem OPGW, spełniający wszelkie obowiązujące w PSE S.A. standardy oraz parametry podane w Opisie Przedmiotu Zamówienia - Optical Ground Wire - Opis Przedmiotu Zamówienia zawierający zakres i opis przedmiotu zamówienia oraz wymagania techniczne, funkcjonalne i użytkowe, które muszą być spełnione przy realizacji przez Dostawcę tego przedmiotu zamówienia - dokumentacja Tom: E17 pn.: Zawieszenie przewodu OPGW w linii 220 kv Byczyna Skawina (Poznań, luty 2015 r.) stanowiącym Załącznik nr 3, która powstała po aktualizacji dokumentacji X ,,Zawieszenia przewodu OPGW w linii 220 kv Byczyna-Skawina wykonanej przez Energoprojekt Kraków S.A. - stacja elektroenergetyczna - Elektrobudowa S.A. - Polskie Sieci Elektroenergetyczne S.A. (PSE S.A) Strona 4 z 13

5 1. OPIS OGÓLNY PRZEDMIOTU ZAMÓWIENIA Przedmiotem zamówienia jest zakup, dostawa (transport) oraz przekazanie Wykonawcy (Elektrobudowa S.A.) dwóch odcinków przewodu OPGW 48J wraz z osprzętem OPGW spełniających parametry zwarciowe przedstawione w poniższej Tabeli nr 1, jak również spełniający wymagania standardowych specyfikacji technicznych obowiązujących w PSE S.A. Na etapie prac projektowych w Projekcie Technicznym dot. zawieszenie przewodu OPGW w linii 220 kv Byczyna Skawina, wyspecyfikowano przewód OPGW typu SFPOC/SFSJ-J-9912 wraz z osprzętem OPGW. Stosowanie przedmiotowego przewodu OPGW tj. typu SFPOC/SFSJ-J-9912 nie jest obowiązkowe. Zamawiający dopuszcza zastosowanie równoważnego przewodu OPGW wraz z osprzętem w stosunku do określonego w Projekcie Technicznym dla dwóch odcinków linii przedstawionych na Rysunku 1. Warunkiem zastosowania równoważnego przewodu OPGW wraz z osprzętem OPGW jest wykonanie projektu wykonawczego dot. zawieszenia przewodu OPGW w linii 220 kv Byczyna Skawina przez renomowane biuro projektowe. Przedmiotowe dwa odcinki przewodu OPGW wraz z osprzętem OPGW zostaną zainstalowane na dwóch odcinkach linii 220 kv Byczyna Skawina tj. od bramki liniowej stacji Byczyna do słupa nr 6 oraz od słupa nr 10 do słupa nr 16, zgodnie z poniższym Rysunkiem 1. Całkowita długość ww. dwóch odcinków przewodu OPGW wynosi łącznie 4,792 km (odcinek 1 2,196 km, a odcinek 2 2,596 km). Rys. 1. Schemat planowanego połączenia światłowodowego linii 220 kv Byczyna - Skawina Strona 5 z 13

6 W zakres zamówienia wchodzi: 1) Zakup dwóch odcinków przewodu OPGW 48J wraz z osprzętem OPGW. 2) Magazynowanie i dostawa (transport) przewodu OPGW wraz z osprzętem OPGW na wskazane miejsce przez Zamawiającego tj. na teren stacji Byczyna (ul. Rapackiego, Jaworzno). 3) Opracowanie projektu wykonawczego (jeśli zakupiony przewód OPGW wraz z osprzętem będą inne niż określone w Projekcie Technicznym Tom: E17) zawieszenia przewodu OPGW wraz z osprzętem OPGW na linii 220 kv Byczyna Skawina, w tym również uwzględniający posiadane przez Zamawiającego przewody OPGW wraz z osprzętem oraz czynną ochronę przeciwdrganiową wykonaną za pomocą tłumików Stockbridge a. Opracuje także analizę pod kątem konieczności zastosowania wzmocnień wieżyczek odgromowych lub innych elementów słupów. 4) Oficjalne przekazanie przewodu OPGW wraz z osprzętem OPGW Wykonawcy (Elektrobudowa S.A.) zadania modernizacyjnego Rozbudowa i modernizacja stacji Byczyna wraz z wprowadzeniem linii 400 kv w zakres, którego wchodzi wymiana przewodu OPGW na linii 220 kv relacji Byczyna Skawina. Strona 6 z 13

7 2. WYMAGANIA DOTYCZACE SPOSOBU REALIZACJI PRZEDMIOTU ZAMÓWIENIA 2.1. Uwarunkowania prac. Ze względu na dostarczenie przewodu OPGW wraz z osprzętem OPGW, Wykonawcy (Elektrobudowa S.A.) prac dla zadania modernizacyjnego pn.: Wymiana przewodu OPGW na linii 220 kv relacji Byczyna Skawina oraz odpowiedzialność Wykonawcy za konstrukcje słupów ww. linii, przedmiotowa praca musi być realizowane w ścisłej współpracy z Wykonawcą. W tym celu Dostawca jest zobowiązany do: a) Zweryfikować Projekt Techniczny E17 lub opracowania projektu wykonawczego zawieszenia przewodu OPGW na linii 220 kv Byczyna - Skawina (jeśli zastosuje inny przewód OPGW wraz z osprzętem OPGW niż określony w Projekcie Technicznym) oraz uzgodnienia go z Wykonawcą i Zamawiającym, b) uzgodnienia szczegółowego harmonogramu prac z Wykonawcą i Zamawiającym, Projekt wykonawczy, jaki ma dostarczyć Dostawca (jeśli zastosuje inny przewód OPGW wraz z osprzętem OPGW niż określony w Projekcie Technicznym), powinien uwzględniać zaplanowany do zainstalowania na odcinkach przedmiotowej linii, zgodnie z Projektem Technicznym, przewody OPGW 48J typu CC-52/42/575 oraz CC-34/34/482 wraz z osprzętem. Przewody OPGW 48J typu CC-52/42/575 oraz CC-34/34/482 Zamawiający posiada na stanie. Dostawca zleci opracowanie ww. projektu wykonawczego dotyczącego wymiany przewodu OPGW wraz z osprzętem OPGW na linię 220 kv Byczyna Skawina, o którym jest mowa powyżej, do renomowanego biura projektowego. Zamawiający uważa za renomowane biuro projektowe, takie które w okresie ostatnich 5 lat przed upływem terminu składania ofert przez Dostawcę, a jeżeli okres prowadzenia działalności jest krótszy w tym okresie, biuro projektowe wykonało co najmniej jeden projekt wykonawczy dla budowy linii napowietrznej prądu przemiennego z przewodem OPGW, o napięciu 220 kv lub 400 kv o łącznej długości co najmniej 30 km, zrealizowany lub odebrany lub W okresie ostatnich 5 lat przed upływem terminu składania ofert przez Dostawcę, a jeżeli okres prowadzenia działalności jest krótszy w tym okresie biuro projektowe, wykonał co najmniej jeden projekt wykonawczy dla modernizacji/przebudowy linii napowietrznej prądu przemiennego o napięciu 220 kv lub 400 kv o łącznej długości co najmniej 30 km, zrealizowany lub odebrany. Za modernizację zostanie uznane jedynie wykonanie instalacji OPGW. Wybór renomowanego biura projektowego podlega akceptacji przez Zamawiającego. Dokładny przedmiar posiadanych przez Zamawiającego materiałów, które należy wykorzystać przy opracowywaniu projektu wykonawczego, zostanie przekazany Dostawcy po oświadczeniu, że dostarczy inny przewód OPGW wraz z osprzętem OPGW niż określony w Projekcie Technicznym. Przedmiotowe przedmiar (zestawienie) materiałów zostanie przekazane Dostawcy po podpisaniu Umowy na realizację przedmiotowego zamówienia Warunki odbioru prac. W trakcie realizacji zadania odbiorom podlegać będą etapy określone w Umowie. Dostawca przed złożeniem zamówienia u producentów przewodu OPGW oraz osprzętu OPGW powinien zweryfikować Projekt Techniczny Tom E17 oraz dostarczyć rysunki, dane gwarantowane oraz próby typu ww. materiałów do Zamawiającego, które podlegają jego akceptacji. Strona 7 z 13

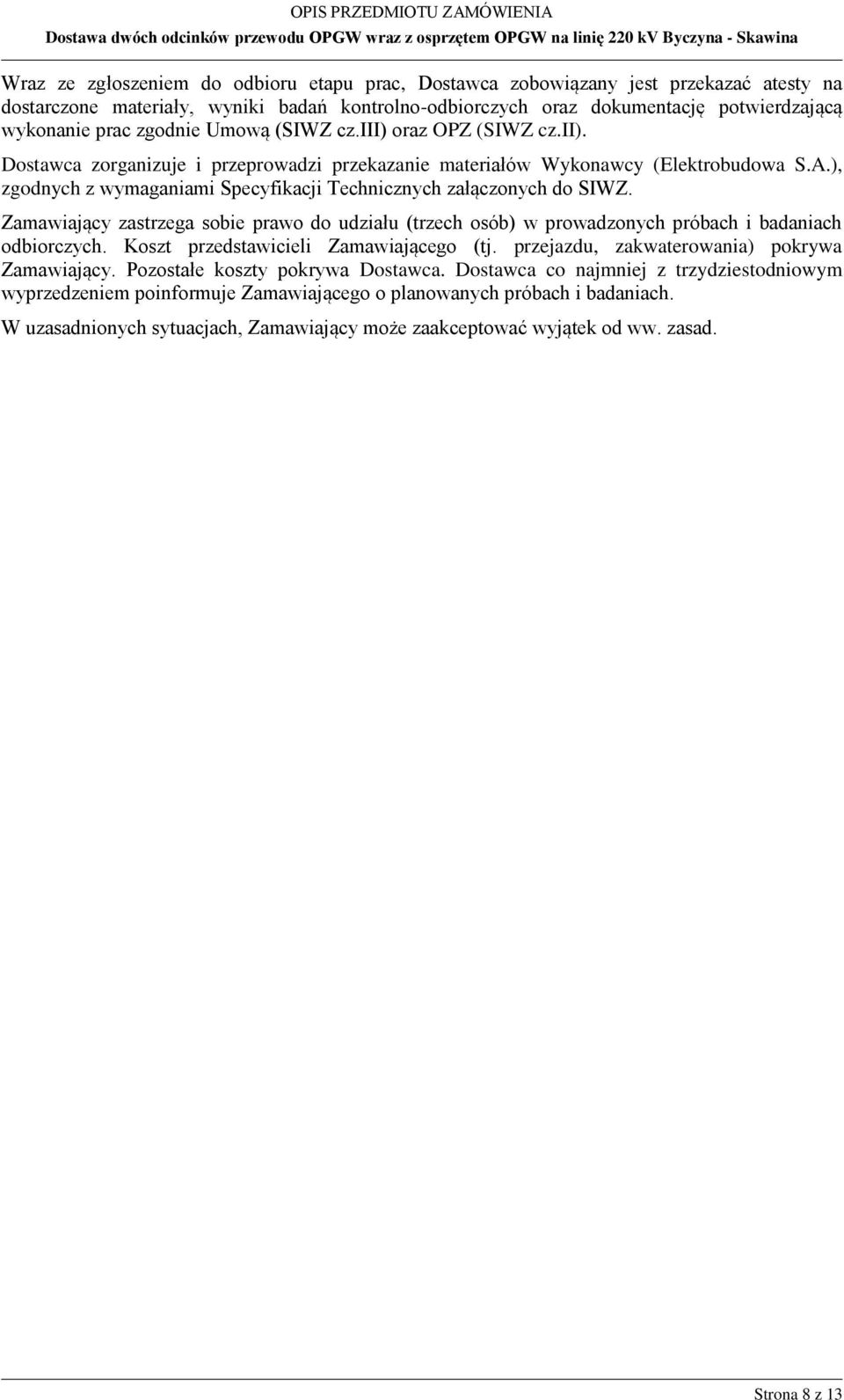

8 Wraz ze zgłoszeniem do odbioru etapu prac, Dostawca zobowiązany jest przekazać atesty na dostarczone materiały, wyniki badań kontrolno-odbiorczych oraz dokumentację potwierdzającą wykonanie prac zgodnie Umową (SIWZ cz.iii) oraz OPZ (SIWZ cz.ii). Dostawca zorganizuje i przeprowadzi przekazanie materiałów Wykonawcy (Elektrobudowa S.A.), zgodnych z wymaganiami Specyfikacji Technicznych załączonych do SIWZ. Zamawiający zastrzega sobie prawo do udziału (trzech osób) w prowadzonych próbach i badaniach odbiorczych. Koszt przedstawicieli Zamawiającego (tj. przejazdu, zakwaterowania) pokrywa Zamawiający. Pozostałe koszty pokrywa Dostawca. Dostawca co najmniej z trzydziestodniowym wyprzedzeniem poinformuje Zamawiającego o planowanych próbach i badaniach. W uzasadnionych sytuacjach, Zamawiający może zaakceptować wyjątek od ww. zasad. Strona 8 z 13

9 3. OPIS WYMAGAŃ ZAMAWIAJĄCEGO W STOSUNKU DO PRZEDMIOTU ZAMÓWIENIA 3.1. Szczegółowy zakres zamówienia W Projekcie Technicznym Tom: E17 pn.: Zawieszenie przewodu OPGW w linii 220 kv Byczyna Skawina (Poznań, luty 2015 r.) stanowiącym Załącznik nr 3, wyspecyfikowano przewód OPGW (typu SFPOC/SFSJ-J-9912) wraz z osprzętem OPGW, jakie zostały zaakceptowane przez Zamawiającego na etapie prac projektowych, do zastosowania na dwóch przedmiotowych odcinkach linii 220 kv Byczyna - Skawina tj. od bramki liniowej stacji Byczyna do słupa nr 6 oraz od słupa nr 10 do słupa nr 16, zgodnie z Rysunkiem 1. Stosowanie przewodu OPGW wraz z osprzętem OPGW wymienionych w Projekcie Technicznym tj. typu SFPOC/SFSJ-J-9912 nie jest obowiązkowe. Zamawiający dopuszcza zastosowanie przewodu OPGW wraz z osprzętem równoważnego w stosunku do określonego w Projekcie Technicznym dla ww. dwóch odcinków linii. Przez równoważność należy rozumieć zapewnienie co najmniej takich samych właściwości mechanicznych i elektrycznych oraz zachowanie takiej samej wysokości zawieszenia przewodów nad poziomem gruntu i od przewodów fazowych. Obowiązek wykazania powyższego spoczywa na Dostawcy. W takim przypadku Dostawca powinien dostarczyć rysunki, dane gwarantowane oraz próby typu potwierdzające spełnienie wymagań następujących specyfikacji technicznych Zamawiającego: a) Przewód OPGW i osprzęt OPGW PSE-TS.OPGW.NN PL/2013v1 b) Osprzęt do linii napowietrznych 220 kv PSE-TS.OSPRZ PL/2014v1 c) Badanie traktu światłowodowego PSE-ST.TELE_TEST_2015v1 Dodatkowo, w przypadku zastosowania innego typu przewodu OPGW wraz z osprzętem OPGW niż to określono w Projekcie Technicznym, Wykonawca będzie zobowiązany do opracowania projektu wykonawczego zawieszenia przewodu OPGW na linii 220 kv Byczyna - Skawina spełniających ww. specyfikacje oraz powinien się liczyć z koniecznością przedstawienia Zamawiającemu wyników badań typu i kontrolno-odbiorczych. W przypadku zastosowania innego przewodu OPGW niż określonych w Projekcie Technicznym, Dostawca będzie zobowiązany do uwzględnienia w projekcie wykonawczym czynnej ochrony przeciwdrganiowej wykonanej za pomocą tłumików Stockbridge a. Dodatkowo jeśli zastosujemy inny przewód OPGW niż określony w Projekcie Technicznym, powinien on gwarantować brak konieczności zastosowania wzmocnień wieżyczek odgromowych lub innych elementów słupów na linii 220 kv Byczyna Skawina, co należy potwierdzić analizą wykonaną przez renomowane biuro projektowe pod tym kątem, opracowaną na koszt Dostawcy. Zakupione dwa odcinki przewodu OPGW powinny mieć jednakowy przekrój. Przewód OPGW oraz osprzęt OPGW powinny spełniać wymagania specyfikacji Przewód OPGW i osprzęt OPGW oraz Osprzęt do linii napowietrznych 220 kv dla osprzętu nie objętego pierwszą ze specyfikacji. W celu potwierdzenia spełnienia wymagań specyfikacji, Dostawca powinien dostarczyć dane gwarantowane oraz próby typu. W terminie do 1 miesiąca od daty podpisania umowy Dostawca dostarczy Zamawiającemu do akceptacji: lub 1) Dane gwarantowane i próby typu przewodu OPGW 2) Rysunki, próby typu i dane gwarantowane osprzętu OPGW 3) Oświadczenie, że zastosuje przewód OPGW wraz z osprzętem wyspecyfikowany w projekcie technicznym Strona 9 z 13

10 Rysunki, dane gwarantowane i próby typu zaproponowanego przez siebie przewodu OPGW wraz osprzętem, a po ich zaopiniowaniu przez Zamawiającego, Dostawca w ciągu 1 miesiąca dostarczy projekt wykonawczy zawieszenia przewodu OPGW na linii 220 kv Byczyna Skawina wraz analizą wykonaną pod kątem konieczności zastosowania wzmocnień wieżyczek odgromowych lub innych elementów słupów dla przedmiotowej linii. Zamawiający dokona akceptacji materiałów w ciągu 3 tygodni od daty dostarczenia materiałów. Zamawiający zastrzega sobie prawo do zażądania przedstawienia przed akceptacją materiałów wyników badań przewodu OPGW wraz z osprzętem OPGW w przypadku zastosowania innego przewodu OPGW lub osprzętu OPGW niż wyspecyfikowanych w Projekcie Technicznym. Zgodnie z art. 30 ust.4 Ustawy Prawo zamówień publicznych Zamawiający dopuszcza rozwiązania równoważne opisywanym w opisie przedmiotu zamówienia, dokumentacji projektowej i specyfikacji technicznych wykonania i odbioru robót budowlanych za pomocą norm, aprobat, specyfikacji technicznych i systemów odniesienia, o których mowa w art. 30 ust. 1-3 Ustawy. Zgodnie z art. 30 ust. 5 Ustawy Prawo zamówień publicznych Wykonawca, który powołuje się na rozwiązania równoważne opisywanym przez Zamawiającego, jest obowiązany wykazać, że oferowane przez niego dostawy, usługi lub roboty budowlane spełniają wymagania określone przez Zamawiającego Parametry zwarciowe Dobór przekroju i parametrów przewodu do warunków zwarciowych należy dokonać na podstawie obliczonych dla linii 220 kv Byczyna Skawina wartości prądu zwarcia przedstawionych w poniższej Tabeli nr 1. Maksymalne przewidywane wartości prądów zwarciowych w rozdzielni 220 kv i 400 kv w SE Byczyna zostały wyznaczone przy otwartym i zamkniętym sprzęgle 220 kv w tej stacji. Tabela 1. Dane zwarciowe do doboru przewodów OPGW wraz z osprzętem OPGW sprzęgło 220 kv Byczyna otwarte zamknięte Rozdzielnia udział Szw [GVA] I 3f I 1f 3I 0 X 0/X 1 [-] Szw [GVA] I 3f I 1f 3I 0 Byczyna 220 kv l.ss 15,6 40,9 38,9 38,9 1,15 22,6 59,3 56,5 56,5 1,15 Jamki 2,0 5,3 4,5 3,5 1,6 4,3 3,7 3,1 Siersza 3,9 10,1 9,0 7,7 1,5 4,1 3,6 3,2 Skawina 1,5 3,9 3,4 2,8 0,9 2,4 2,0 1,4 Poręba 1,3 3,5 3,2 2,9 1,2 3,1 2,9 2,8 Bieruń 2,5 6,5 5,6 4,5 2,2 5,7 5,1 4,4 AT1 400/220 kv 2,5 6,5 8,8 14,0 2,1 5,5 6,8 10,1 Blok 2 0,6 1,7 2,3 3,6 0,6 1,7 2,2 3,3 Blok 4 0,7 1,8 1,2 0,0 0,7 1,8 1,2 0,0 Blok 6 0,6 1,6 1,0 1,0 0,6 1,6 1,0 0,0 X 0/X 1 [-] Strona 10 z 13

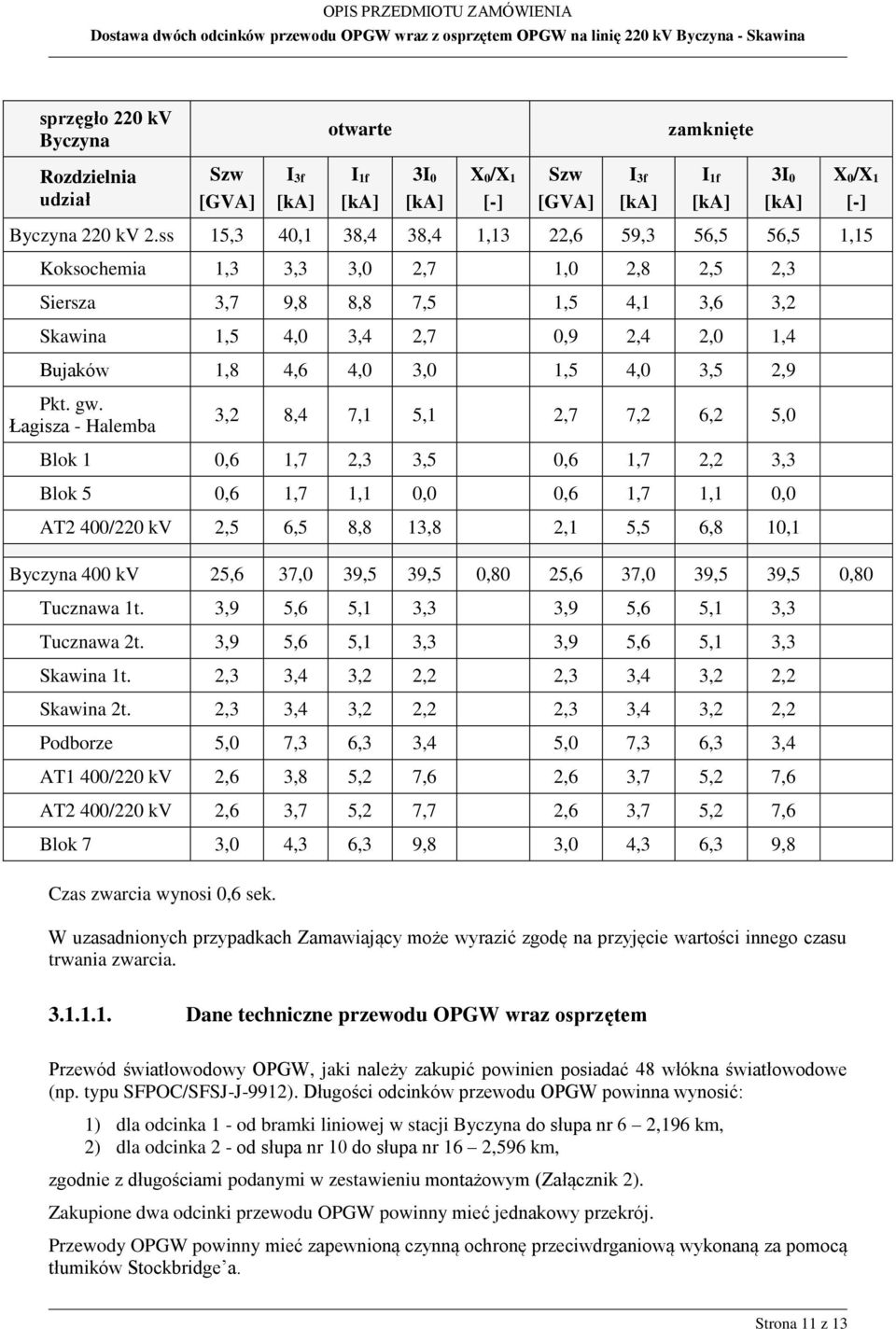

11 sprzęgło 220 kv Byczyna otwarte zamknięte Rozdzielnia udział Szw [GVA] I 3f I 1f 3I 0 X 0/X 1 [-] Szw [GVA] I 3f I 1f 3I 0 Byczyna 220 kv 2.ss 15,3 40,1 38,4 38,4 1,13 22,6 59,3 56,5 56,5 1,15 Koksochemia 1,3 3,3 3,0 2,7 1,0 2,8 2,5 2,3 Siersza 3,7 9,8 8,8 7,5 1,5 4,1 3,6 3,2 Skawina 1,5 4,0 3,4 2,7 0,9 2,4 2,0 1,4 Bujaków 1,8 4,6 4,0 3,0 1,5 4,0 3,5 2,9 Pkt. gw. Łagisza - Halemba 3,2 8,4 7,1 5,1 2,7 7,2 6,2 5,0 Blok 1 0,6 1,7 2,3 3,5 0,6 1,7 2,2 3,3 Blok 5 0,6 1,7 1,1 0,0 0,6 1,7 1,1 0,0 AT2 400/220 kv 2,5 6,5 8,8 13,8 2,1 5,5 6,8 10,1 Byczyna 400 kv 25,6 37,0 39,5 39,5 0,80 25,6 37,0 39,5 39,5 0,80 Tucznawa 1t. 3,9 5,6 5,1 3,3 3,9 5,6 5,1 3,3 Tucznawa 2t. 3,9 5,6 5,1 3,3 3,9 5,6 5,1 3,3 Skawina 1t. 2,3 3,4 3,2 2,2 2,3 3,4 3,2 2,2 Skawina 2t. 2,3 3,4 3,2 2,2 2,3 3,4 3,2 2,2 Podborze 5,0 7,3 6,3 3,4 5,0 7,3 6,3 3,4 AT1 400/220 kv 2,6 3,8 5,2 7,6 2,6 3,7 5,2 7,6 AT2 400/220 kv 2,6 3,7 5,2 7,7 2,6 3,7 5,2 7,6 Blok 7 3,0 4,3 6,3 9,8 3,0 4,3 6,3 9,8 Czas zwarcia wynosi 0,6 sek. W uzasadnionych przypadkach Zamawiający może wyrazić zgodę na przyjęcie wartości innego czasu trwania zwarcia. X 0/X 1 [-] Dane techniczne przewodu OPGW wraz osprzętem Przewód światłowodowy OPGW, jaki należy zakupić powinien posiadać 48 włókna światłowodowe (np. typu SFPOC/SFSJ-J-9912). Długości odcinków przewodu OPGW powinna wynosić: 1) dla odcinka 1 - od bramki liniowej w stacji Byczyna do słupa nr 6 2,196 km, 2) dla odcinka 2 - od słupa nr 10 do słupa nr 16 2,596 km, zgodnie z długościami podanymi w zestawieniu montażowym (Załącznik 2). Zakupione dwa odcinki przewodu OPGW powinny mieć jednakowy przekrój. Przewody OPGW powinny mieć zapewnioną czynną ochronę przeciwdrganiową wykonaną za pomocą tłumików Stockbridge a. Strona 11 z 13

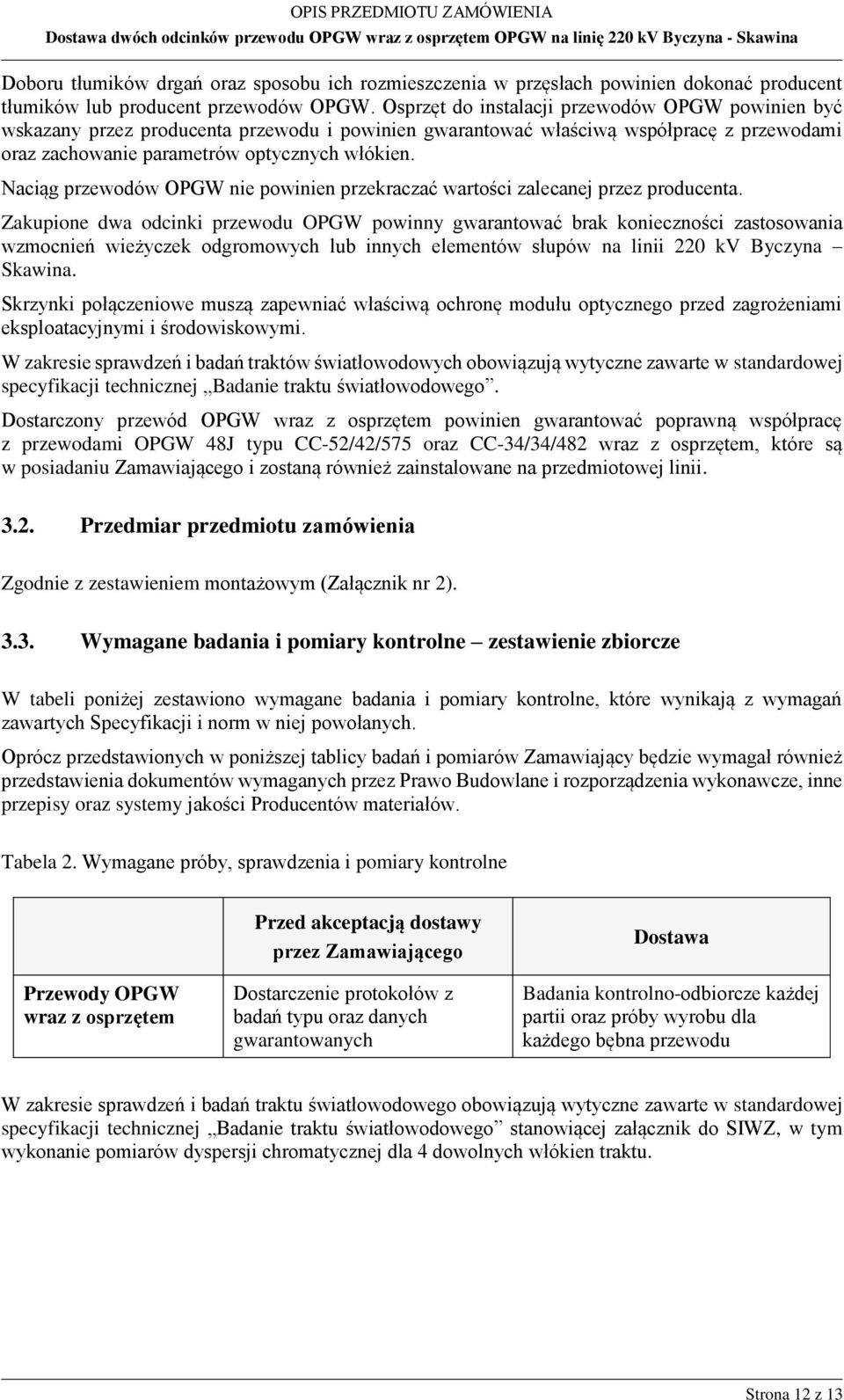

12 Doboru tłumików drgań oraz sposobu ich rozmieszczenia w przęsłach powinien dokonać producent tłumików lub producent przewodów OPGW. Osprzęt do instalacji przewodów OPGW powinien być wskazany przez producenta przewodu i powinien gwarantować właściwą współpracę z przewodami oraz zachowanie parametrów optycznych włókien. Naciąg przewodów OPGW nie powinien przekraczać wartości zalecanej przez producenta. Zakupione dwa odcinki przewodu OPGW powinny gwarantować brak konieczności zastosowania wzmocnień wieżyczek odgromowych lub innych elementów słupów na linii 220 kv Byczyna Skawina. Skrzynki połączeniowe muszą zapewniać właściwą ochronę modułu optycznego przed zagrożeniami eksploatacyjnymi i środowiskowymi. W zakresie sprawdzeń i badań traktów światłowodowych obowiązują wytyczne zawarte w standardowej specyfikacji technicznej Badanie traktu światłowodowego. Dostarczony przewód OPGW wraz z osprzętem powinien gwarantować poprawną współpracę z przewodami OPGW 48J typu CC-52/42/575 oraz CC-34/34/482 wraz z osprzętem, które są w posiadaniu Zamawiającego i zostaną również zainstalowane na przedmiotowej linii Przedmiar przedmiotu zamówienia Zgodnie z zestawieniem montażowym (Załącznik nr 2) Wymagane badania i pomiary kontrolne zestawienie zbiorcze W tabeli poniżej zestawiono wymagane badania i pomiary kontrolne, które wynikają z wymagań zawartych Specyfikacji i norm w niej powołanych. Oprócz przedstawionych w poniższej tablicy badań i pomiarów Zamawiający będzie wymagał również przedstawienia dokumentów wymaganych przez Prawo Budowlane i rozporządzenia wykonawcze, inne przepisy oraz systemy jakości Producentów materiałów. Tabela 2. Wymagane próby, sprawdzenia i pomiary kontrolne Przewody OPGW wraz z osprzętem Przed akceptacją dostawy przez Zamawiającego Dostarczenie protokołów z badań typu oraz danych gwarantowanych Dostawa Badania kontrolno-odbiorcze każdej partii oraz próby wyrobu dla każdego bębna przewodu W zakresie sprawdzeń i badań traktu światłowodowego obowiązują wytyczne zawarte w standardowej specyfikacji technicznej Badanie traktu światłowodowego stanowiącej załącznik do SIWZ, w tym wykonanie pomiarów dyspersji chromatycznej dla 4 dowolnych włókien traktu. Strona 12 z 13

13 4. WYKAZ STANDARDÓW FUNKCJONALNYCH I SPECYFIKACJI TECHNICZNYCH Na stronach internetowych PSE SA pod adresem: Dokumenty Standardy sieci przesyłowej ( dostępne są standardowe specyfikacje techniczne i funkcjonalne, które należy stosować przy realizacji przedmiotu zamówienia. Specyfikacje te zostały również zamieszczone w Załączniku 1. Wykaz standardów PSE S.A. związanych przedmiotową inwestycją zebrano w tabeli poniżej. Tabela 3. Wykaz standardowych specyfikacji technicznych Nazwa Specyfikacji Przewód OPGW i osprzęt OPGW Osprzęt do linii napowietrznych 220 kv Badanie traktu światłowodowego Kod Specyfikacji PSE-TS.OPGW.NN PL/2013v1 PSE-TS.OSPRZ PL/2014v1 PSE-ST.TELE_TEST_2015v1 W przypadku powstania nowszych wersji istniejących Standardowych Specyfikacji Technicznych lub pojawienia się całkowicie nowych, dotyczących przedmiotu umowy, obowiązują wersje aktualne na czas składania oferty. Jeżeli wymagania zawarte w niniejszym OPZ są ostrzejsze od wymagań zawartych w standardowych specyfikacjach funkcjonalnych i technicznych lub normach decydują wymagania zawarte w OPZ. Strona 13 z 13
