1 SPIS TREŚCI: 1. Część ogólna 1.1 Inwestor i zleceniodawca. 1.2 Wykonawca. 1.3 Opracowujący projekt. 1.4 Przedmiot projektu. 1.5 Podstawa opracowania projektu. 1.6 Zakres rzeczowy opracowania. 2. Część technologiczna 2.1 Trasa projektowanego kabla. 2.2 Typ i profil projektowanego kabla. 2.3 Budowa kabla. 2.4 Ułożenie i zakończenie kabla w budynku i słupie kablowym 2.5 Oznakowanie kabla. 2.6 Pomiary i badania kabla. 2.7 Zestawienie podstawowych materiałów. 2.8 Zestawienie odcinków projektowanego kabla. 2.9 Przedmiar robót. 3. Uwagi końcowe 4. Rysunki: Trasa projektowanego kabla - mapa w skali 1:500 - rys. 1 Schemat rozwinięty istniejącej kanalizacji kablowej - zajętość otworów kanalizacji przez projektowany kabel - rys. 2 Trasa projektowanego kabla w budynku UM Krosno - rys. 3 Schemat trasowy i optyczny projektowanego kabla - rys. 4 Profil projektowanego kabla - rys. 5 Przewieszka identyfikacyjna - rys Załączniki: Formularz 1K Załącznik nr 3 mail: rtt@rtt.com.pl, strona 1 z 5

2 1. Część ogólna. 1.1 Inwestor i zleceniodawca. Inwestorem i zleceniodawcą jest Miejskie Przedsiębiorstwo Gospodarki Komunalnej Krośnieński Holding Komunalny Spółka z o.o. ul. Fredry 12; Krosno 1.2 Wykonawca. Wykonawcą robot budowlano - montażowych zostanie wyłoniony w przetargu zorganizowanym przez Zleceniodawcę. 1.3 Opracowujący projekt. Projektantem niniejszego opracowania jest Rzeszowskie Towarzystwo Telekomunikacyjne Sp z o.o. Al. Sikorskiego 46 B; Rzeszów 1.4 Przedmiot projektu. Opracowanie obejmuje budowę kabla światłowodowego typu Z-XOTKtsdD 12J relacji: budynek Urzędu Miasta Krosna ul. Lwowska 28a - złącze rozgałęźne na kablu Telekomunikacji Kolejowej znajdujące się na słupie nr 47/77 linii napowietrznej zlokalizowanym przy skrzyżowaniu ul. Lwowskiej z linią kolejową nr 108 Stróże Krościenko w Krośnie. Projektowany kabel na całym odcinku zaciągnięty zostanie do istniejącej kanalizacji kablowej własności Telekomunikacji Polskiej S.A. W budynku Urzędu Miasta Krosna kabel zakończony zostanie w pomieszczeni serwerowni w istniejącej szafie kablowej na projektowanej przełącznicy optycznej 19 12xSC simplex. Natomiast z drugiej strony połączony zostanie z istniejącym kablem Telekomunikacji Kolejowej w istniejącym złączu na słupie nr 47/ Podstawa opracowania projektu. Warunki techniczne MPGK Sp. z o.o. Uzgodnienia w TK Telekom Sp. z o.o. Warunki techniczne Telekomunikacji Polskiej S.A. pismo znak: OTZORA/LK/14215/2011 z dnia (Formularz 1K) Uzgodnienia w Telekomunikacji Polskiej S.A., Normy i przepisy branżowe obowiązujące w zakresie budowy teletechnicznych linii kablowych i światłowodowych, mapa do celów opiniodawczych w skali 1: Zakres rzeczowy opracowania. zaciągnięcie kabla Z-XOTKtsdD 12J do kanalizacji m montaż przełącznicy 19 12xSC simplex - 1 szt. montaż skrzynki zapasu SZ-5-1 szt. 2. Część technologiczna. 2.1 Trasa projektowanego kabla Na odcinku od budynku Urzędu Miasta Krosna (ul. Lwowska 28a) do słupa nr 47/77 linii napowietrznej PKP projektowany kabel należy zaciągnąć do istniejącej kanalizacji kablowej stanowiącej własność Telekomunikacji Polskiej S.A. Wykorzystując istniejące wprowadzenie kanalizacji do budynku Urzędu Miasta Krosno, kabel należy wprowadzić do pomieszczenia kablowni. Po wprowadzeniu kabla do budynku otwór w ścianie należy uszczelnić wkładami uszczelniającymi RDSS lub HRD tak, by zapewnić szczelność przed przenikaniem gazu i wody do budynku. Natomiast z drugiej strony, pod słupem kablowym, należy zakopać zasobnik kablowy w którym pozostawić 30 metrów zapasu kabla. Następnie kabel wprowadzić na słup do istniejącej mufy kablowej. Kabel na słupie należy osłonić rurą RHDPE 50/4,6 mm. Trasę projektowanego kabla, otwór w kanalizacji kablowej do którego należy zaciągnąć kabel przedstawiono na mapie rys. nr 1 i schemacie rozwiniętym kanalizacji rys Typ i profil projektowanego kabla. W projekcie zakłada się budowę kabla światłowodowego typu Z-XOTKtsdD 12J - jest to wzmocniony jednomodowy, tubowy kabel optyczny o pojemności 12 włókien. Profil projektowanego kabla przedstawiono na rys. nr 5. mail: rtt@rtt.com.pl, strona 2 z 5

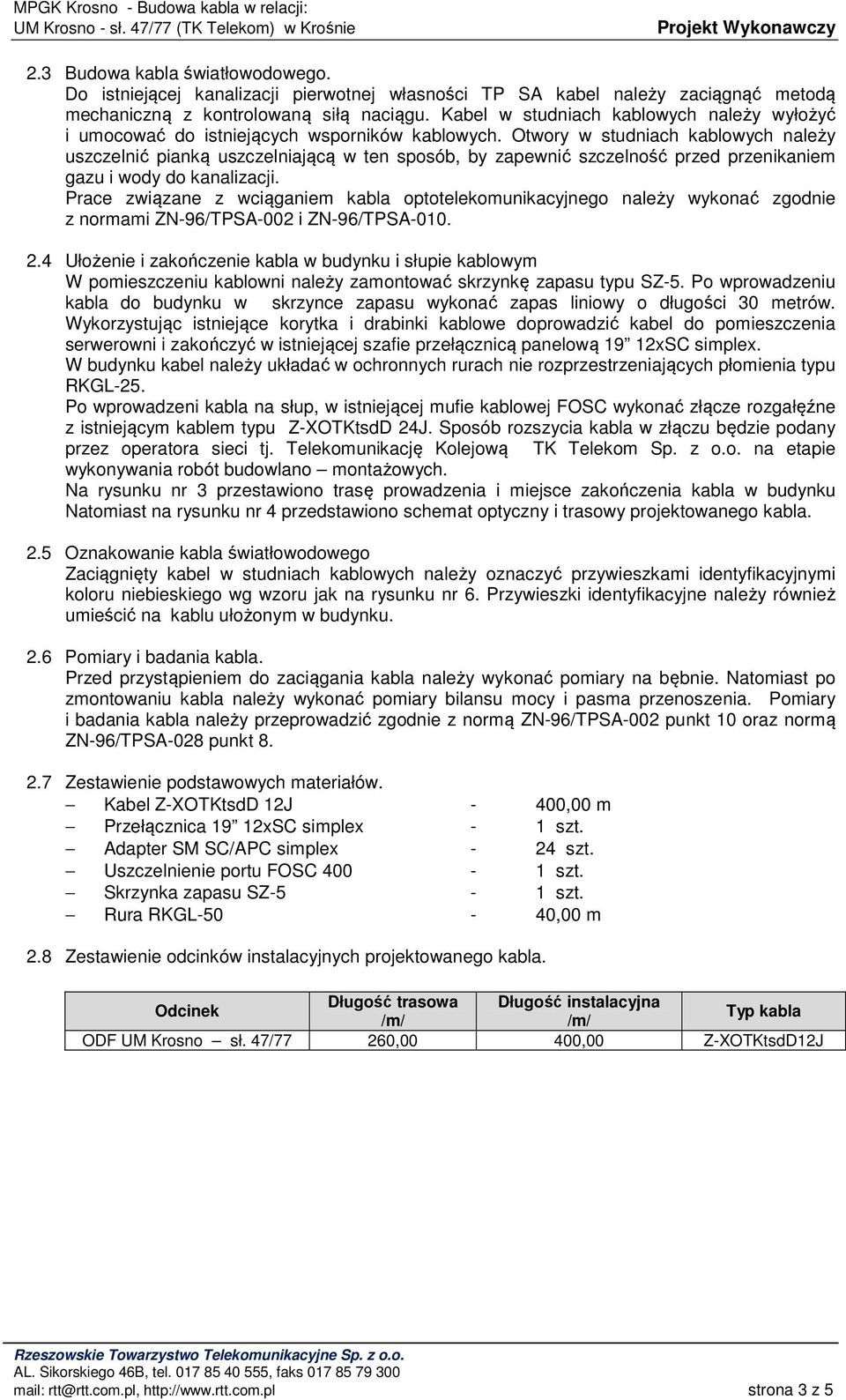

3 2.3 Budowa kabla światłowodowego. Do istniejącej kanalizacji pierwotnej własności TP SA kabel należy zaciągnąć metodą mechaniczną z kontrolowaną siłą naciągu. Kabel w studniach kablowych należy wyłożyć i umocować do istniejących wsporników kablowych. Otwory w studniach kablowych należy uszczelnić pianką uszczelniającą w ten sposób, by zapewnić szczelność przed przenikaniem gazu i wody do kanalizacji. Prace związane z wciąganiem kabla optotelekomunikacyjnego należy wykonać zgodnie z normami ZN-96/TPSA-002 i ZN-96/TPSA Ułożenie i zakończenie kabla w budynku i słupie kablowym W pomieszczeniu kablowni należy zamontować skrzynkę zapasu typu SZ-5. Po wprowadzeniu kabla do budynku w skrzynce zapasu wykonać zapas liniowy o długości 30 metrów. Wykorzystując istniejące korytka i drabinki kablowe doprowadzić kabel do pomieszczenia serwerowni i zakończyć w istniejącej szafie przełącznicą panelową 19 12xSC simplex. W budynku kabel należy układać w ochronnych rurach nie rozprzestrzeniających płomienia typu RKGL-25. Po wprowadzeni kabla na słup, w istniejącej mufie kablowej FOSC wykonać złącze rozgałęźne z istniejącym kablem typu Z-XOTKtsdD 24J. Sposób rozszycia kabla w złączu będzie podany przez operatora sieci tj. Telekomunikację Kolejową TK Telekom Sp. z o.o. na etapie wykonywania robót budowlano montażowych. Na rysunku nr 3 przestawiono trasę prowadzenia i miejsce zakończenia kabla w budynku Natomiast na rysunku nr 4 przedstawiono schemat optyczny i trasowy projektowanego kabla. 2.5 Oznakowanie kabla światłowodowego Zaciągnięty kabel w studniach kablowych należy oznaczyć przywieszkami identyfikacyjnymi koloru niebieskiego wg wzoru jak na rysunku nr 6. Przywieszki identyfikacyjne należy również umieścić na kablu ułożonym w budynku. 2.6 Pomiary i badania kabla. Przed przystąpieniem do zaciągania kabla należy wykonać pomiary na bębnie. Natomiast po zmontowaniu kabla należy wykonać pomiary bilansu mocy i pasma przenoszenia. Pomiary i badania kabla należy przeprowadzić zgodnie z normą ZN-96/TPSA-002 punkt 10 oraz normą ZN-96/TPSA-028 punkt Zestawienie podstawowych materiałów. Kabel Z-XOTKtsdD 12J - 400,00 m Przełącznica 19 12xSC simplex - 1 szt. Adapter SM SC/APC simplex - 24 szt. Uszczelnienie portu FOSC szt. Skrzynka zapasu SZ-5-1 szt. Rura RKGL-50-40,00 m 2.8 Zestawienie odcinków instalacyjnych projektowanego kabla. Długość trasowa Długość instalacyjna Odcinek Typ kabla /m/ /m/ ODF UM Krosno sł. 47/77 260,00 400,00 Z-XOTKtsdD12J mail: rtt@rtt.com.pl, strona 3 z 5

4 2.9 Przedmiar robót. mail: strona 4 z 5

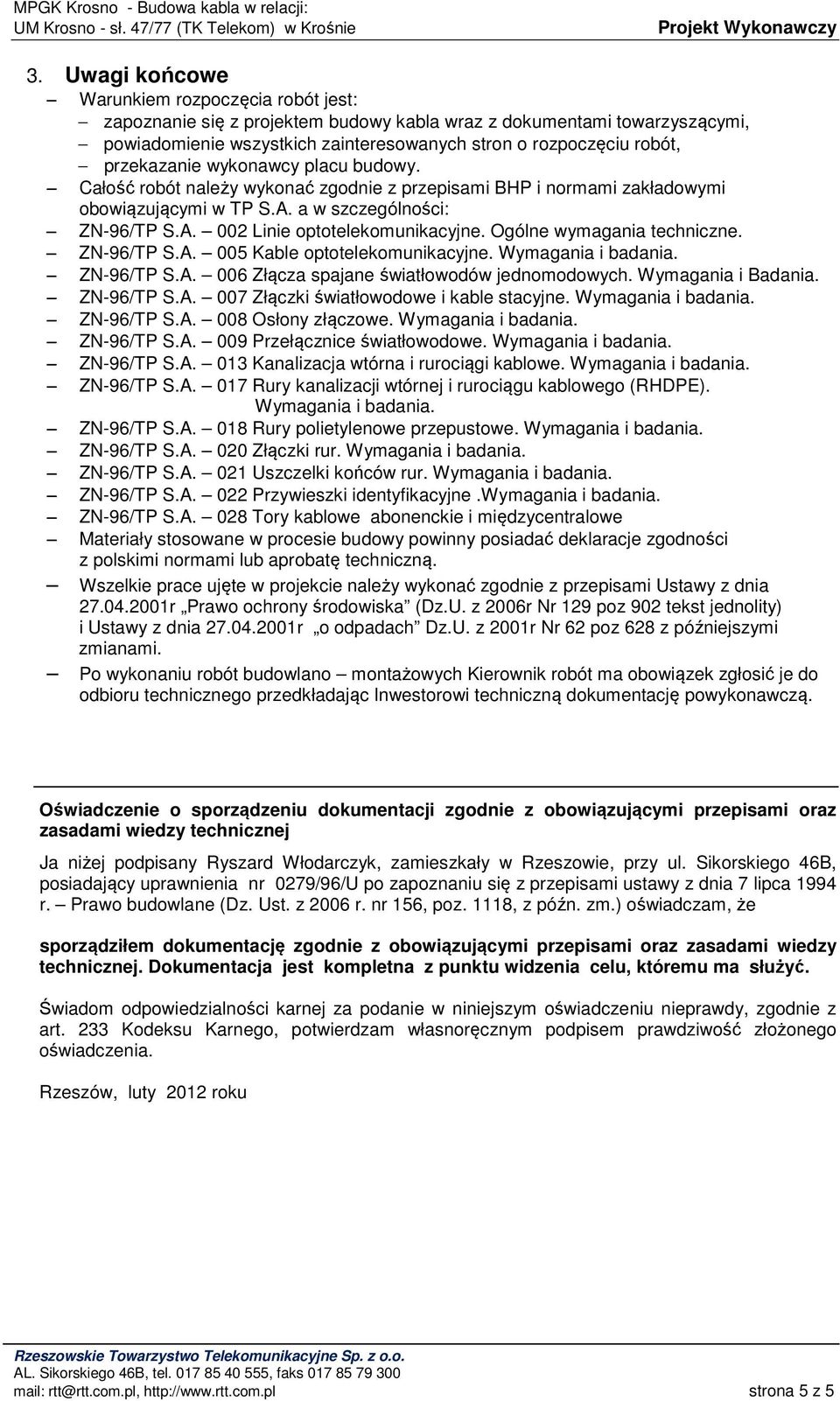

5 3. Uwagi końcowe Warunkiem rozpoczęcia robót jest: zapoznanie się z projektem budowy kabla wraz z dokumentami towarzyszącymi, powiadomienie wszystkich zainteresowanych stron o rozpoczęciu robót, przekazanie wykonawcy placu budowy. Całość robót należy wykonać zgodnie z przepisami BHP i normami zakładowymi obowiązującymi w TP S.A. a w szczególności: ZN-96/TP S.A. 002 Linie optotelekomunikacyjne. Ogólne wymagania techniczne. ZN-96/TP S.A. 005 Kable optotelekomunikacyjne. Wymagania i badania. ZN-96/TP S.A. 006 Złącza spajane światłowodów jednomodowych. Wymagania i Badania. ZN-96/TP S.A. 007 Złączki światłowodowe i kable stacyjne. Wymagania i badania. ZN-96/TP S.A. 008 Osłony złączowe. Wymagania i badania. ZN-96/TP S.A. 009 Przełącznice światłowodowe. Wymagania i badania. ZN-96/TP S.A. 013 Kanalizacja wtórna i rurociągi kablowe. Wymagania i badania. ZN-96/TP S.A. 017 Rury kanalizacji wtórnej i rurociągu kablowego (RHDPE). Wymagania i badania. ZN-96/TP S.A. 018 Rury polietylenowe przepustowe. Wymagania i badania. ZN-96/TP S.A. 020 Złączki rur. Wymagania i badania. ZN-96/TP S.A. 021 Uszczelki końców rur. Wymagania i badania. ZN-96/TP S.A. 022 Przywieszki identyfikacyjne.wymagania i badania. ZN-96/TP S.A. 028 Tory kablowe abonenckie i międzycentralowe Materiały stosowane w procesie budowy powinny posiadać deklaracje zgodności z polskimi normami lub aprobatę techniczną. Wszelkie prace ujęte w projekcie należy wykonać zgodnie z przepisami Ustawy z dnia r Prawo ochrony środowiska (Dz.U. z 2006r Nr 129 poz 902 tekst jednolity) i Ustawy z dnia r o odpadach Dz.U. z 2001r Nr 62 poz 628 z późniejszymi zmianami. Po wykonaniu robót budowlano montażowych Kierownik robót ma obowiązek zgłosić je do odbioru technicznego przedkładając Inwestorowi techniczną dokumentację powykonawczą. Oświadczenie o sporządzeniu dokumentacji zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej Ja niżej podpisany Ryszard Włodarczyk, zamieszkały w Rzeszowie, przy ul. Sikorskiego 46B, posiadający uprawnienia nr 0279/96/U po zapoznaniu się z przepisami ustawy z dnia 7 lipca 1994 r. Prawo budowlane (Dz. Ust. z 2006 r. nr 156, poz. 1118, z późn. zm.) oświadczam, że sporządziłem dokumentację zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Dokumentacja jest kompletna z punktu widzenia celu, któremu ma służyć. Świadom odpowiedzialności karnej za podanie w niniejszym oświadczeniu nieprawdy, zgodnie z art. 233 Kodeksu Karnego, potwierdzam własnoręcznym podpisem prawdziwość złożonego oświadczenia. Rzeszów, luty 2012 roku mail: rtt@rtt.com.pl, strona 5 z 5
