PROGRAM FUNKCJONALNO-UŻYTKOWY Wymiana izolatorów na liniach i stacjach elektroenergetycznych NN - Roboty CZĘŚĆ II SIWZ.

Transkrypt

1 CZĘŚĆ II SIWZ PROGRAM FUNKCJONALNO-UŻYTKOWY Strona 1 z 38

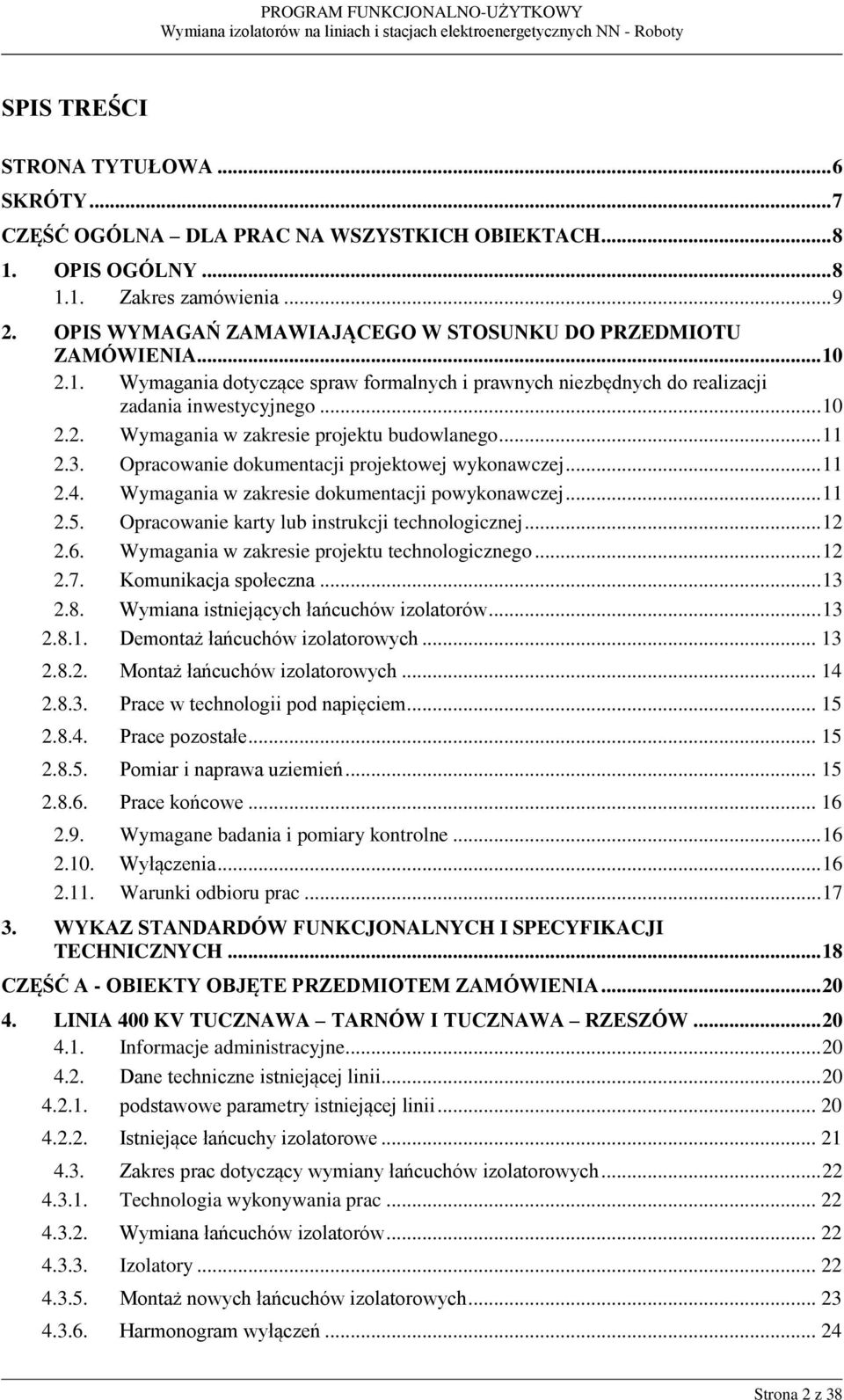

2 SPIS TREŚCI STRONA TYTUŁOWA... 6 SKRÓTY... 7 CZĘŚĆ OGÓLNA DLA PRAC NA WSZYSTKICH OBIEKTACH OPIS OGÓLNY Zakres zamówienia OPIS WYMAGAŃ ZAMAWIAJĄCEGO W STOSUNKU DO PRZEDMIOTU ZAMÓWIENIA Wymagania dotyczące spraw formalnych i prawnych niezbędnych do realizacji zadania inwestycyjnego Wymagania w zakresie projektu budowlanego Opracowanie dokumentacji projektowej wykonawczej Wymagania w zakresie dokumentacji powykonawczej Opracowanie karty lub instrukcji technologicznej Wymagania w zakresie projektu technologicznego Komunikacja społeczna Wymiana istniejących łańcuchów izolatorów Demontaż łańcuchów izolatorowych Montaż łańcuchów izolatorowych Prace w technologii pod napięciem Prace pozostałe Pomiar i naprawa uziemień Prace końcowe Wymagane badania i pomiary kontrolne Wyłączenia Warunki odbioru prac WYKAZ STANDARDÓW FUNKCJONALNYCH I SPECYFIKACJI TECHNICZNYCH CZĘŚĆ A - OBIEKTY OBJĘTE PRZEDMIOTEM ZAMÓWIENIA LINIA 400 KV TUCZNAWA TARNÓW I TUCZNAWA RZESZÓW Informacje administracyjne Dane techniczne istniejącej linii podstawowe parametry istniejącej linii Istniejące łańcuchy izolatorowe Zakres prac dotyczący wymiany łańcuchów izolatorowych Technologia wykonywania prac Wymiana łańcuchów izolatorów Izolatory Montaż nowych łańcuchów izolatorowych Harmonogram wyłączeń Strona 2 z 38

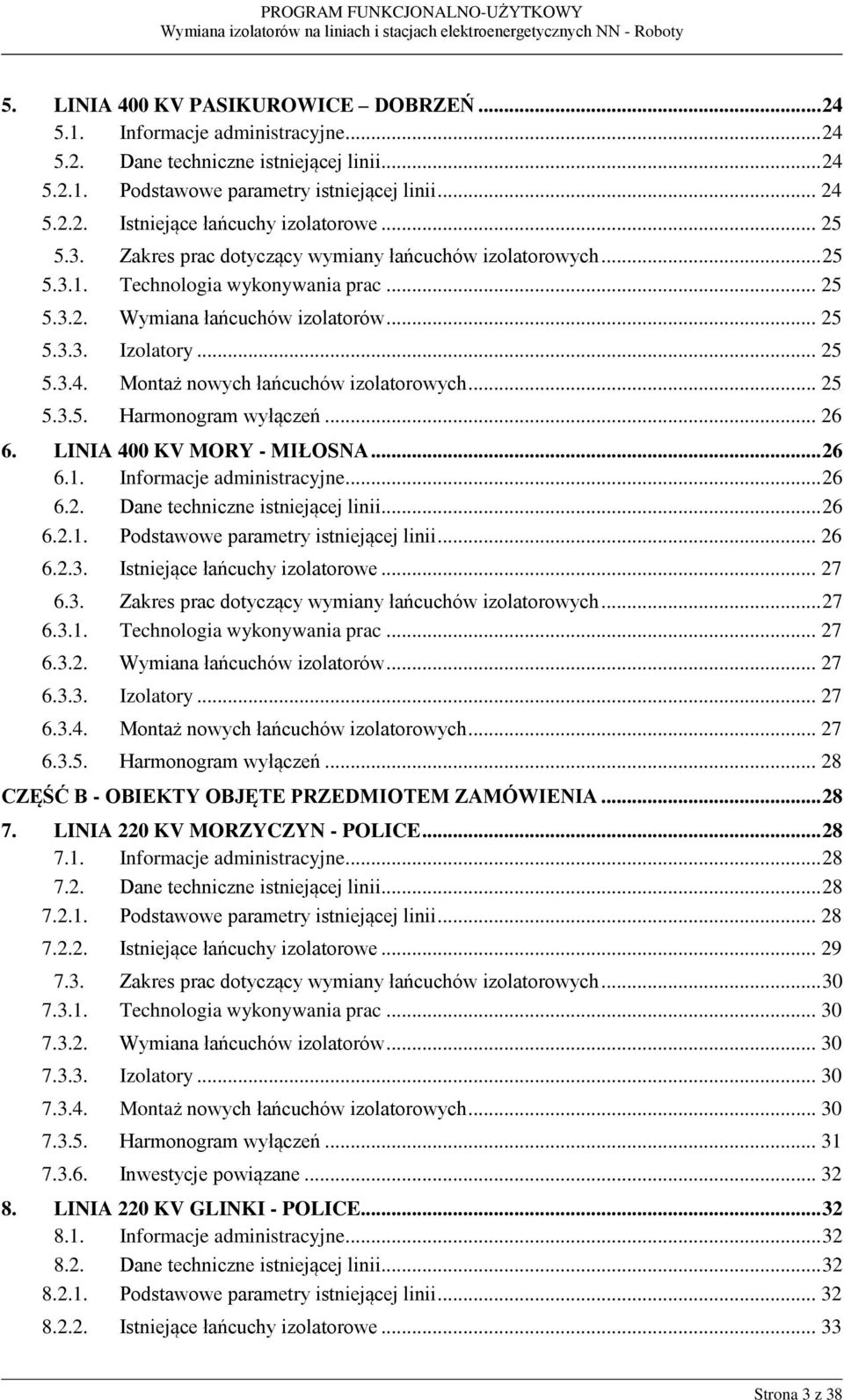

3 5. LINIA 400 KV PASIKUROWICE DOBRZEŃ Informacje administracyjne Dane techniczne istniejącej linii Podstawowe parametry istniejącej linii Istniejące łańcuchy izolatorowe Zakres prac dotyczący wymiany łańcuchów izolatorowych Technologia wykonywania prac Wymiana łańcuchów izolatorów Izolatory Montaż nowych łańcuchów izolatorowych Harmonogram wyłączeń LINIA 400 KV MORY - MIŁOSNA Informacje administracyjne Dane techniczne istniejącej linii Podstawowe parametry istniejącej linii Istniejące łańcuchy izolatorowe Zakres prac dotyczący wymiany łańcuchów izolatorowych Technologia wykonywania prac Wymiana łańcuchów izolatorów Izolatory Montaż nowych łańcuchów izolatorowych Harmonogram wyłączeń CZĘŚĆ B - OBIEKTY OBJĘTE PRZEDMIOTEM ZAMÓWIENIA LINIA 220 KV MORZYCZYN - POLICE Informacje administracyjne Dane techniczne istniejącej linii Podstawowe parametry istniejącej linii Istniejące łańcuchy izolatorowe Zakres prac dotyczący wymiany łańcuchów izolatorowych Technologia wykonywania prac Wymiana łańcuchów izolatorów Izolatory Montaż nowych łańcuchów izolatorowych Harmonogram wyłączeń Inwestycje powiązane LINIA 220 KV GLINKI - POLICE Informacje administracyjne Dane techniczne istniejącej linii Podstawowe parametry istniejącej linii Istniejące łańcuchy izolatorowe Strona 3 z 38

4 8.3. Zakres prac dotyczący wymiany łańcuchów izolatorowych Technologia wykonywania prac Wymiana łańcuchów izolatorów Izolatory Montaż nowych łańcuchów izolatorowych Harmonogram wyłączeń Inwestycje powiązane CZĘŚĆ C - OBIEKTY OBJĘTE PRZEDMIOTEM ZAMÓWIENIA STACJA ELEKTROENERGETYCZNA 220/110 KV EŁK Informacje administracyjne Dane techniczne istniejącej linii Podstawowe parametry SE 220/110 kv Ełk Istniejące łańcuchy izolatorowe Zakres prac dotyczący wymiany łańcuchów izolatorowych Technologia wykonywania prac Wymiana łańcuchów izolatorów Izolatory Montaż nowych łańcuchów izolatorowych Harmonogram wyłączeń Inwestycje powiązane Strona 4 z 38

5 SPIS TABEL 1. Wykaz podstawowych standardów, specyfikacji i instrukcji PSE S.A Skrócona charakterystyka obiektu linia 400 kv - tor Tarnów Tucznawa Skrócona charakterystyka obiektu linia 400 kv - tor Rzeszów Tucznawa Wykaz zamontowanych obecnie łańcuchów izolatorowych podlegających wymianie Projektowane łańcuchy izolatorowe jako zamienniki dla łańcuchów istniejących Harmonogram wyłączeń dla linii TAW-TCN, RZE-TCN Skrócona charakterystyka obiektu linii 400 kv Pasikurowice Dobrzeń Wykaz zamontowanych obecnie łańcuchów izolatorowych podlegających wymianie Projektowane łańcuchy izolatorowe jako zamienniki dla łańcuchów istniejących Harmonogram wyłączeń dla linii DBN-PAS Skrócona charakterystyka obiektu linii 220 kv Miłosna - Mory Wykaz zamontowanych obecnie łańcuchów izolatorowych podlegających wymianie Projektowane łańcuchy izolatorowe jako zamienniki dla łańcuchów istniejących Harmonogram wyłączeń dla linii MIL-MOR Skrócona charakterystyka obiektu linia 220 kv Morzyczyn Police Wykaz zamontowanych obecnie łańcuchów izolatorowych podlegających wymianie Projektowane łańcuchy izolatorowe jako zamienniki dla łańcuchów istniejących Krótkie weekendowe wyłączenia linii 220 kv Morzyczyn - Police Odstawienia automatyki SPZ dla linii Morzyczyn Police Skrócona charakterystyka obiektu linia 220 kv Glinki Police Wykaz zamontowanych obecnie łańcuchów izolatorowych podlegających wymianie Projektowane łańcuchy izolatorowe jako zamienniki dla łańcuchów istniejących Krótkie weekendowe wyłączenia dla wymiany łańcuchów ŁO2 i ŁO Odstawienia automatyki SPZ dla linii Glinki Police Skrócona charakterystyka obiektu SE 220/110 kv Ełk Wykaz zamontowanych obecnie łańcuchów izolatorowych podlegających wymianie Projektowane łańcuchy izolatorowe jako zamienniki dla łańcuchów istniejących Harmonogram wyłączeń dla SE 220/110 Ełk SPIS ZAŁĄCZNIKÓW 1. Projekt podstawowy. Program wymiany izolatorów na liniach i stacjach NN: linia 400 kv Tucznawa Tarnów i Tucznawa Rzeszów. 2. Projekt podstawowy. Program wymiany izolatorów na liniach i stacjach NN: linia 400 kv Pasikurowice Dobrzeń. 3. Projekt podstawowy. Program wymiany izolatorów na liniach i stacjach NN: linia 220 kv Miłosna Mory. 4. Projekt podstawowy. Program wymiany izolatorów na liniach i stacjach NN: linia 220 kv Morzyczyn Police. 5. Projekt podstawowy. Program wymiany izolatorów na liniach i stacjach NN: linia 220 kv Glinki Police. 6. Projekt podstawowy. Program wymiany izolatorów na liniach i stacjach NN: SE Ełk. 7. Wymagania dla Wykonawców w zakresie oceny oddziaływania na środowisko. 8. Program Komunikacji Społecznej wersja uproszczona. Strona 5 z 38

6 STRONA TYTUŁOWA 1. Nazwa nadana zamówieniu przez Zamawiającego Wymiana izolatorów na liniach i stacjach elektroenergetycznych NN 2. Adres obiektu budowlanego, którego dotyczy dokumentacja decyzyjna Linia 400 kv Tucznawa-Tarnów gminy: m. Dąbrowa Górnicza, Sławków, m. Sosnowiec, m. Jaworzno, Chrzanów, Libiąż, Babice, Zator, m. Zator, Spytkowice, Brzeźnica, Skawina, Mogilany, Świątniki Górne, Wieliczka, Gdów, Dobczyce, Łapanów, Bochnia, Nowy Wiśnicz, Gnojnik, Dębno, Wojnicz, Pleśnia, Tarnów Linia 400 kv Tucznawa-Rzeszów gminy: - m. Dąbrowa Górnicza, Sławków, m. Sosnowiec, m. Jaworzno, Chrzanów, Libiąż, Babice, Zator, m. Zator, Spytkowice, Brzeźnica, Skawina, Mogilany, Świątniki Górne, Wieliczka, Gdów, Dobczyce, Łapanów, Bochnia, Nowy Wiśnicz, Gnojnik, Dębno, Wojnicz, Wierzchosławice, Radłów, Żabno, Dąbrowa Tarnowska, Lisia Góra, Czarna Dębicka, Żyraków, Dębica, Ostrów, Sędziszów Małopolski, m. Kolbuszowa Linia 400 kv Pasikurowice Dobrzeń gminy: Długołęka, Oleśnica, m. Oleśnica, Bierutów, Wilków, m. Namysłów, Namysłów, Świerczów, Lubsza, Popielów, Dobrzeń Wielki, Dąbrowa Linia 220 kv Miłosna Mory gminy: Bemowo, Ożarów Mazowiecki, Stare Babice, Izabelin, Łomianki, Bielany, Białołęka, Targówek, Rembertów, Wesoła, Ząbki, Zielonka, Sulejówek Linia 220 kv Morzyczyn Police gminy: Police, m. Szczecin, Goleniów, Maszewo, Stargard Szczeciński, Kobylanka Linia 220 kv Glinki Police gminy: Police Stacja Elektroenergetyczna 220/110 kv Ełk ul. Malczewo 17, Nowa Wieś Ełcka. 3. Nazwa Zamawiającego oraz jego adres Polskie Sieci Elektroenergetyczne S.A. ul. Warszawska Konstancin-Jeziorna Strona 6 z 38

7 SKRÓTY Na potrzeby niniejszej dokumentacji przyjmuje się, że użyte skróty oznaczają: KDM Krajowa Dyspozycja Mocy KSE Krajowy System Elektroenergetyczny NN Najwyższe Napięcia 750, 400 lub 220 kv ODM Obszarowa Dyspozycja Mocy OPGW - Optical Ground Wire PPN Prace pod napięciem SE Stacja elektroenergetyczna. Strona 7 z 38

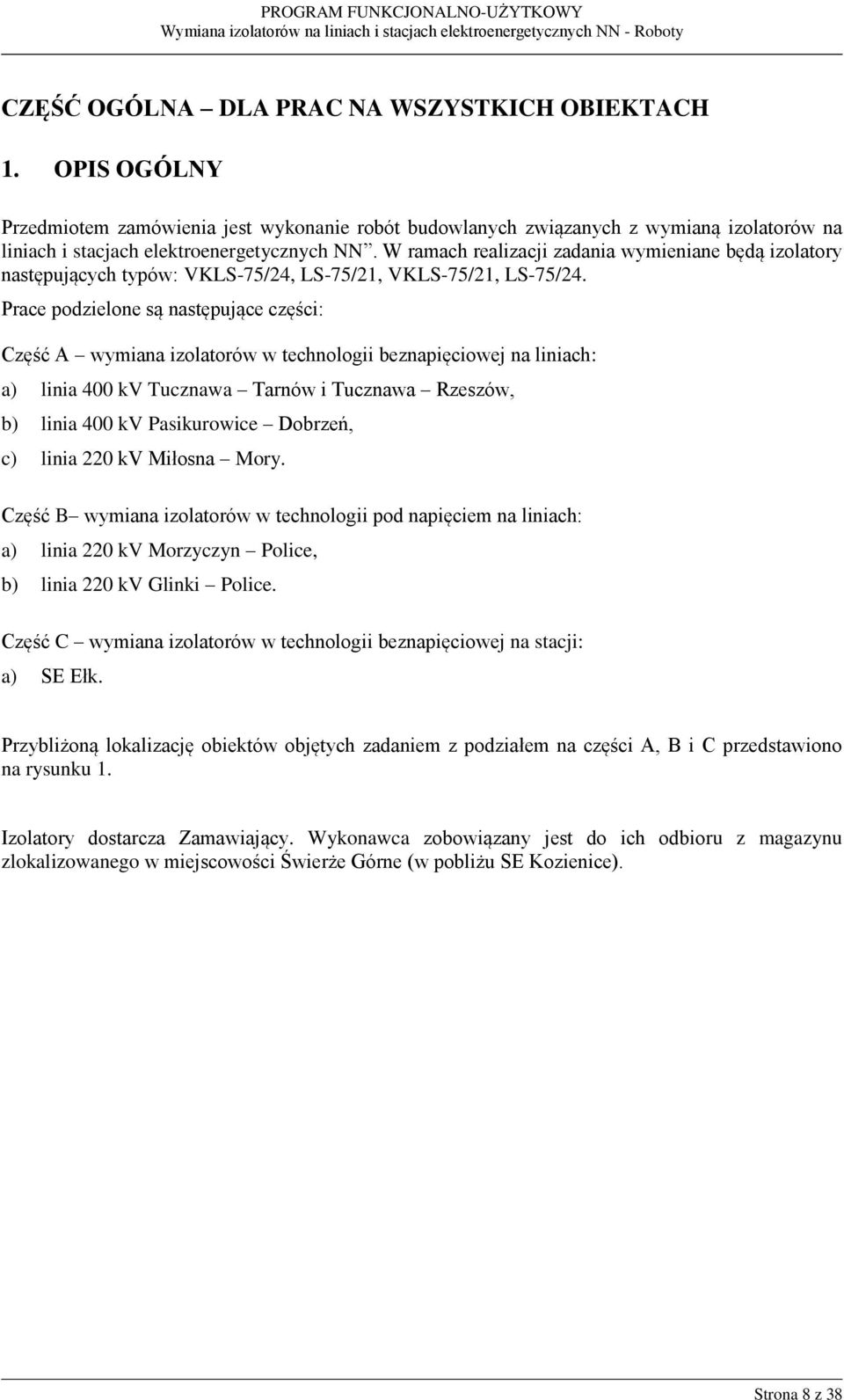

8 CZĘŚĆ OGÓLNA DLA PRAC NA WSZYSTKICH OBIEKTACH 1. OPIS OGÓLNY Przedmiotem zamówienia jest wykonanie robót budowlanych związanych z wymianą izolatorów na liniach i stacjach elektroenergetycznych NN. W ramach realizacji zadania wymieniane będą izolatory następujących typów: VKLS-75/24, LS-75/21, VKLS-75/21, LS-75/24. Prace podzielone są następujące części: Część A wymiana izolatorów w technologii beznapięciowej na liniach: a) linia 400 kv Tucznawa Tarnów i Tucznawa Rzeszów, b) linia 400 kv Pasikurowice Dobrzeń, c) linia 220 kv Miłosna Mory. Część B wymiana izolatorów w technologii pod napięciem na liniach: a) linia 220 kv Morzyczyn Police, b) linia 220 kv Glinki Police. Część C wymiana izolatorów w technologii beznapięciowej na stacji: a) SE Ełk. Przybliżoną lokalizację obiektów objętych zadaniem z podziałem na części A, B i C przedstawiono na rysunku 1. Izolatory dostarcza Zamawiający. Wykonawca zobowiązany jest do ich odbioru z magazynu zlokalizowanego w miejscowości Świerże Górne (w pobliżu SE Kozienice). Strona 8 z 38

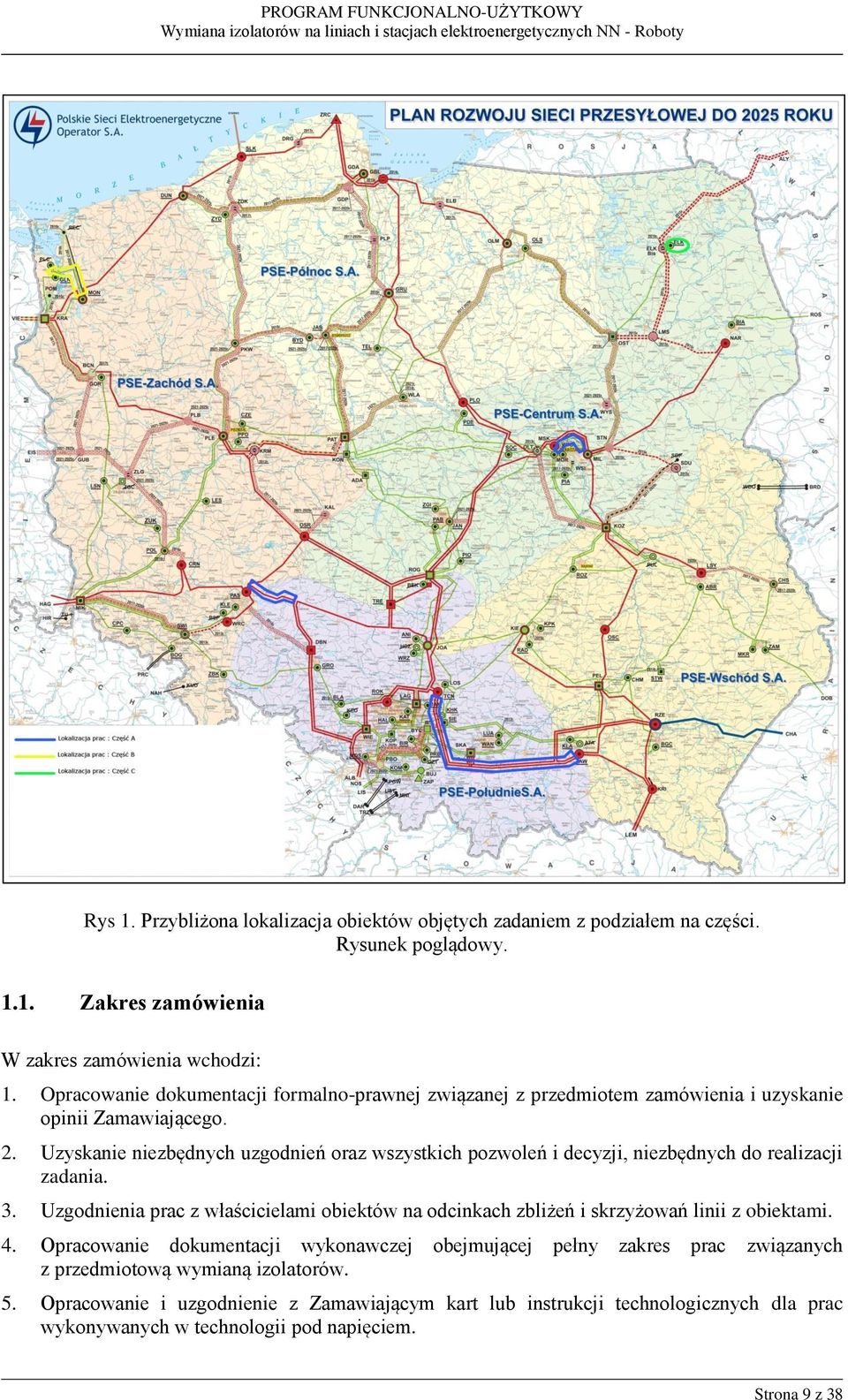

9 Rys 1. Przybliżona lokalizacja obiektów objętych zadaniem z podziałem na części. Rysunek poglądowy Zakres zamówienia W zakres zamówienia wchodzi: 1. Opracowanie dokumentacji formalno-prawnej związanej z przedmiotem zamówienia i uzyskanie opinii Zamawiającego. 2. Uzyskanie niezbędnych uzgodnień oraz wszystkich pozwoleń i decyzji, niezbędnych do realizacji zadania. 3. Uzgodnienia prac z właścicielami obiektów na odcinkach zbliżeń i skrzyżowań linii z obiektami. 4. Opracowanie dokumentacji wykonawczej obejmującej pełny zakres prac związanych z przedmiotową wymianą izolatorów. 5. Opracowanie i uzgodnienie z Zamawiającym kart lub instrukcji technologicznych dla prac wykonywanych w technologii pod napięciem. Strona 9 z 38

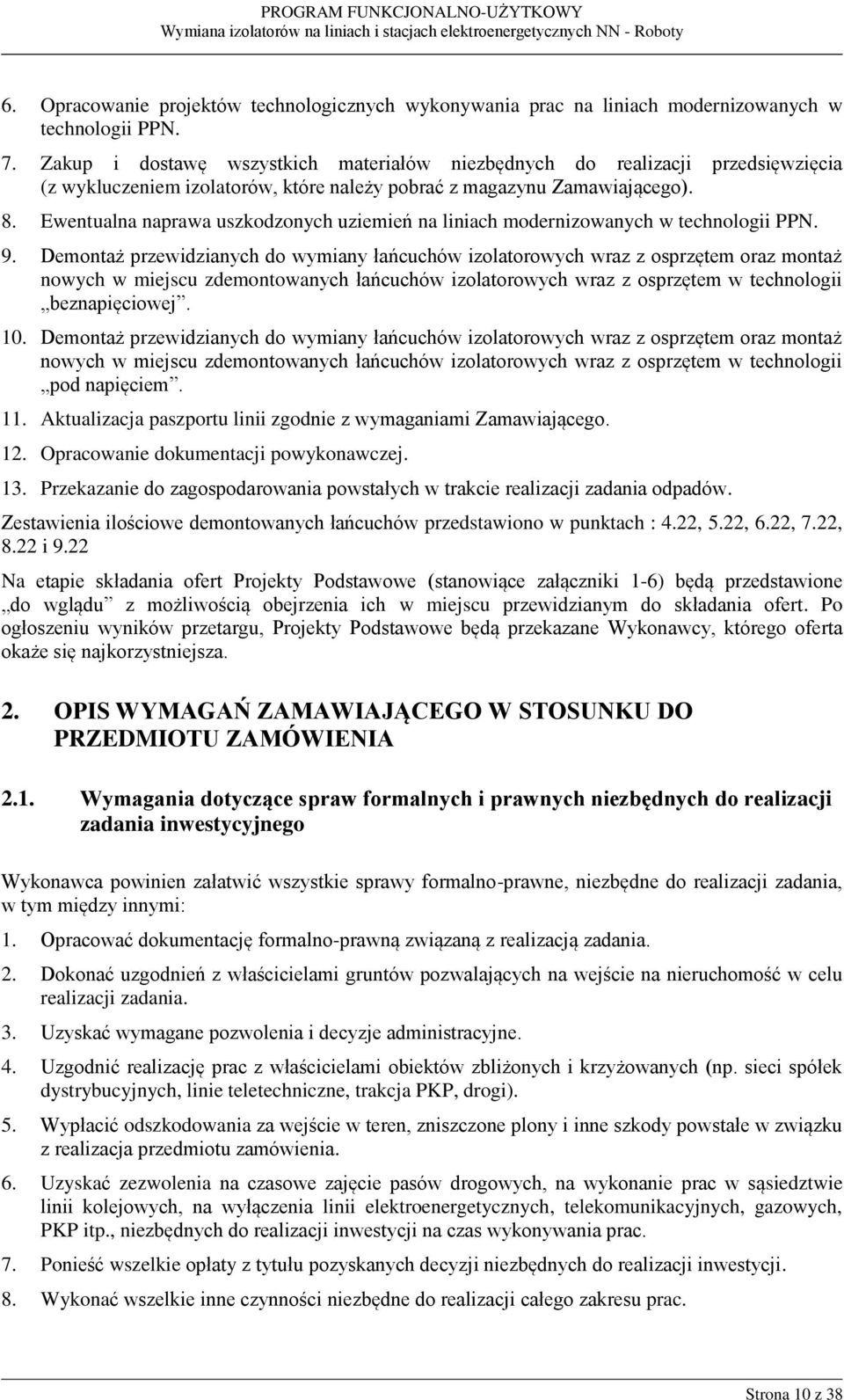

10 6. Opracowanie projektów technologicznych wykonywania prac na liniach modernizowanych w technologii PPN. 7. Zakup i dostawę wszystkich materiałów niezbędnych do realizacji przedsięwzięcia (z wykluczeniem izolatorów, które należy pobrać z magazynu Zamawiającego). 8. Ewentualna naprawa uszkodzonych uziemień na liniach modernizowanych w technologii PPN. 9. Demontaż przewidzianych do wymiany łańcuchów izolatorowych wraz z osprzętem oraz montaż nowych w miejscu zdemontowanych łańcuchów izolatorowych wraz z osprzętem w technologii beznapięciowej. 10. Demontaż przewidzianych do wymiany łańcuchów izolatorowych wraz z osprzętem oraz montaż nowych w miejscu zdemontowanych łańcuchów izolatorowych wraz z osprzętem w technologii pod napięciem. 11. Aktualizacja paszportu linii zgodnie z wymaganiami Zamawiającego. 12. Opracowanie dokumentacji powykonawczej. 13. Przekazanie do zagospodarowania powstałych w trakcie realizacji zadania odpadów. Zestawienia ilościowe demontowanych łańcuchów przedstawiono w punktach : 4.22, 5.22, 6.22, 7.22, 8.22 i 9.22 Na etapie składania ofert Projekty Podstawowe (stanowiące załączniki 1-6) będą przedstawione do wglądu z możliwością obejrzenia ich w miejscu przewidzianym do składania ofert. Po ogłoszeniu wyników przetargu, Projekty Podstawowe będą przekazane Wykonawcy, którego oferta okaże się najkorzystniejsza. 2. OPIS WYMAGAŃ ZAMAWIAJĄCEGO W STOSUNKU DO PRZEDMIOTU ZAMÓWIENIA 2.1. Wymagania dotyczące spraw formalnych i prawnych niezbędnych do realizacji zadania inwestycyjnego Wykonawca powinien załatwić wszystkie sprawy formalno-prawne, niezbędne do realizacji zadania, w tym między innymi: 1. Opracować dokumentację formalno-prawną związaną z realizacją zadania. 2. Dokonać uzgodnień z właścicielami gruntów pozwalających na wejście na nieruchomość w celu realizacji zadania. 3. Uzyskać wymagane pozwolenia i decyzje administracyjne. 4. Uzgodnić realizację prac z właścicielami obiektów zbliżonych i krzyżowanych (np. sieci spółek dystrybucyjnych, linie teletechniczne, trakcja PKP, drogi). 5. Wypłacić odszkodowania za wejście w teren, zniszczone plony i inne szkody powstałe w związku z realizacja przedmiotu zamówienia. 6. Uzyskać zezwolenia na czasowe zajęcie pasów drogowych, na wykonanie prac w sąsiedztwie linii kolejowych, na wyłączenia linii elektroenergetycznych, telekomunikacyjnych, gazowych, PKP itp., niezbędnych do realizacji inwestycji na czas wykonywania prac. 7. Ponieść wszelkie opłaty z tytułu pozyskanych decyzji niezbędnych do realizacji inwestycji. 8. Wykonać wszelkie inne czynności niezbędne do realizacji całego zakresu prac. Strona 10 z 38

11 2.2. Wymagania w zakresie projektu budowlanego Projekt budowlany, jeżeli będzie wymagany, należy wykonać zgodnie z Ustawą Prawo Budowlane. Projekt budowlany do opiniowania należy dostarczyć w wersji papierowej w liczbie 4 egz. oraz w wersji elektronicznej w formacie PDF i DWG z możliwością wydruku Opracowanie dokumentacji projektowej wykonawczej Projekt wykonawczy należy opracować w wersji papierowej w liczbie 4 egz. oraz w 4 egz. w wersji elektronicznej, z uwzględnieniem wymagań technicznych zawartych w PF-U (wraz z wymaganiami technicznymi i funkcjonalnymi zawartymi w standardach PSE S.A. i przedmiotowych normach) oraz z uwzględnieniem odpowiednich zapisów w umowie i warunkach zawartych w uzyskanych opiniach i uzgodnieniach. Na etapie opracowania projektu wykonawczego Wykonawca może skorzystać z opracowanych przez Zamawiającego Projektów Podstawowych stanowiących załączniki 1-6, oraz z rysunków łańcuchów izolatorów stanowiących załącznik do specyfikacji: Album zamienników. Łańcuchy z izolatorami długopiennymi porcelanowymi dla istniejących linii elektroenergetycznych 220 i 400 kv. Projekt wykonawczy należy opracować zgodnie z: 1. Normy PN-E :1998 Elektroenergetyczne linie napowietrzne. Projektowanie i budowa. 2. Obowiązującymi aktami prawnymi dotyczącymi elektroenergetycznych linii napowietrznych. 3. Standardami PSE S.A. 4. Niniejszą dokumentacją. Projekt wykonawczy powinien między innymi zawierać: a) podstawę opracowania dokumentacji, b) opisy techniczne dotyczące wykonywanych prac objętych SIWZ zawierające technologie robót, zastosowane materiały i rozwiązania, c) sposób naprawy uziemień słupów dla prac pod napięciem, d) rysunki zawierające elementy, detale i przekroje niezbędne do prac montażowych oraz kontroli jakości, e) wykaz montażowy linii, f) tabele danych gwarantowanych, próby typu oraz rysunki, określone wymogami Standardowych Specyfikacji Technicznych, g) opisy techniczne dotyczące wykonywanych prac zawierające technologie robót, h) zastosowane materiały i rozwiązania Wymagania w zakresie dokumentacji powykonawczej Dokumentację powykonawczą oraz paszport linii należy dostarczyć w wersji papierowej w liczbie 4 egz. oraz w 4 egz. w wersji elektronicznej zapisanej np. na dysku CD lub DVD, dołączonym do każdego egzemplarza. Wersję elektroniczną należy opracować z możliwością edycji przy wykorzystaniu powszechnie stosowanego oprogramowania (np. AutoCad, MS Office - wersje od 2007r.). Należy wykonać aktualizację paszportu linii w zakresie wynikającym z wymiany izolatorów. W aktualizowanym paszporcie linii należy zamieścić: charakterystykę techniczną linii, schemat linii Strona 11 z 38

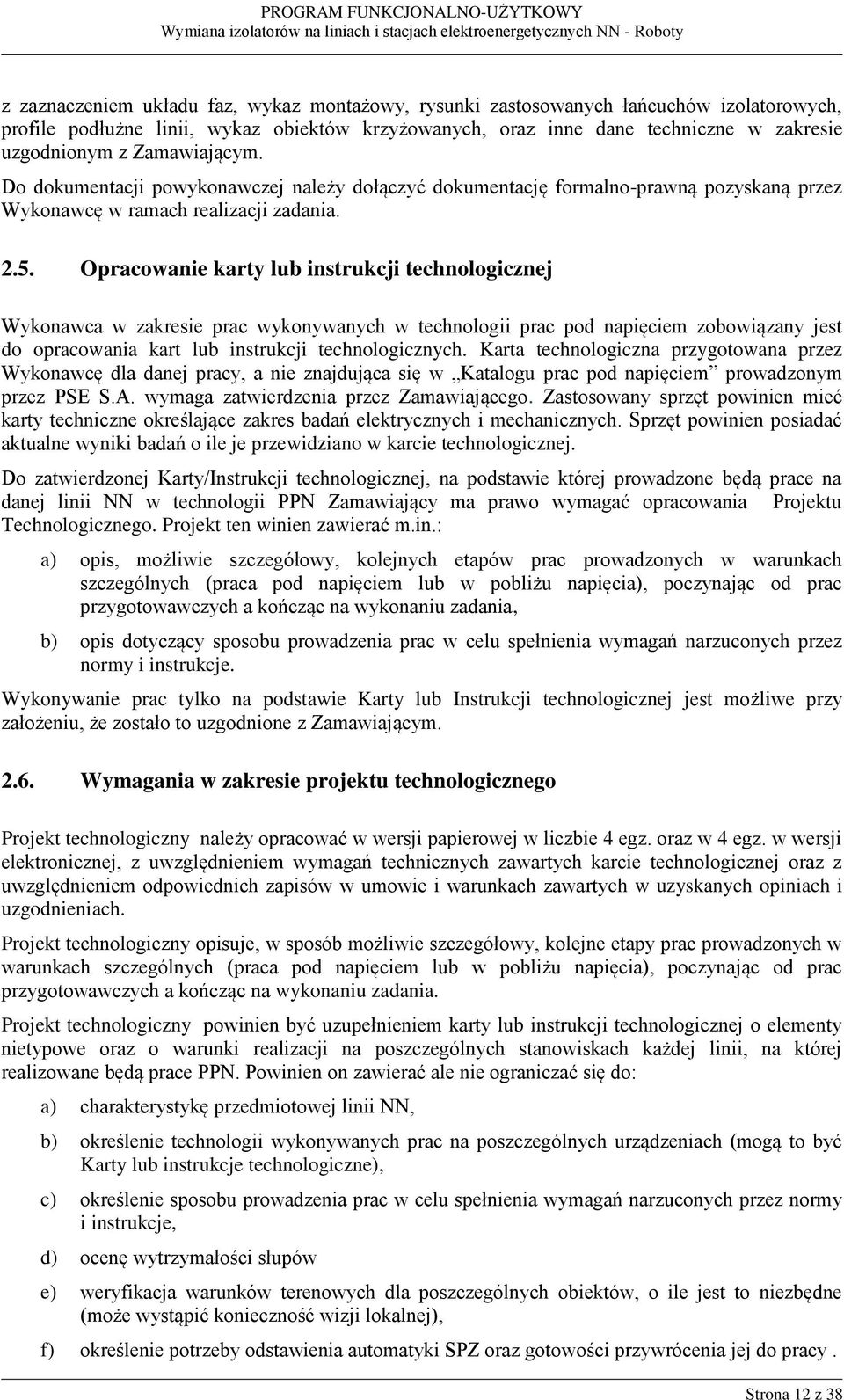

12 z zaznaczeniem układu faz, wykaz montażowy, rysunki zastosowanych łańcuchów izolatorowych, profile podłużne linii, wykaz obiektów krzyżowanych, oraz inne dane techniczne w zakresie uzgodnionym z Zamawiającym. Do dokumentacji powykonawczej należy dołączyć dokumentację formalno-prawną pozyskaną przez Wykonawcę w ramach realizacji zadania Opracowanie karty lub instrukcji technologicznej Wykonawca w zakresie prac wykonywanych w technologii prac pod napięciem zobowiązany jest do opracowania kart lub instrukcji technologicznych. Karta technologiczna przygotowana przez Wykonawcę dla danej pracy, a nie znajdująca się w Katalogu prac pod napięciem prowadzonym przez PSE S.A. wymaga zatwierdzenia przez Zamawiającego. Zastosowany sprzęt powinien mieć karty techniczne określające zakres badań elektrycznych i mechanicznych. Sprzęt powinien posiadać aktualne wyniki badań o ile je przewidziano w karcie technologicznej. Do zatwierdzonej Karty/Instrukcji technologicznej, na podstawie której prowadzone będą prace na danej linii NN w technologii PPN Zamawiający ma prawo wymagać opracowania Projektu Technologicznego. Projekt ten winien zawierać m.in.: a) opis, możliwie szczegółowy, kolejnych etapów prac prowadzonych w warunkach szczególnych (praca pod napięciem lub w pobliżu napięcia), poczynając od prac przygotowawczych a kończąc na wykonaniu zadania, b) opis dotyczący sposobu prowadzenia prac w celu spełnienia wymagań narzuconych przez normy i instrukcje. Wykonywanie prac tylko na podstawie Karty lub Instrukcji technologicznej jest możliwe przy założeniu, że zostało to uzgodnione z Zamawiającym Wymagania w zakresie projektu technologicznego Projekt technologiczny należy opracować w wersji papierowej w liczbie 4 egz. oraz w 4 egz. w wersji elektronicznej, z uwzględnieniem wymagań technicznych zawartych karcie technologicznej oraz z uwzględnieniem odpowiednich zapisów w umowie i warunkach zawartych w uzyskanych opiniach i uzgodnieniach. Projekt technologiczny opisuje, w sposób możliwie szczegółowy, kolejne etapy prac prowadzonych w warunkach szczególnych (praca pod napięciem lub w pobliżu napięcia), poczynając od prac przygotowawczych a kończąc na wykonaniu zadania. Projekt technologiczny powinien być uzupełnieniem karty lub instrukcji technologicznej o elementy nietypowe oraz o warunki realizacji na poszczególnych stanowiskach każdej linii, na której realizowane będą prace PPN. Powinien on zawierać ale nie ograniczać się do: a) charakterystykę przedmiotowej linii NN, b) określenie technologii wykonywanych prac na poszczególnych urządzeniach (mogą to być Karty lub instrukcje technologiczne), c) określenie sposobu prowadzenia prac w celu spełnienia wymagań narzuconych przez normy i instrukcje, d) ocenę wytrzymałości słupów e) weryfikacja warunków terenowych dla poszczególnych obiektów, o ile jest to niezbędne (może wystąpić konieczność wizji lokalnej), f) określenie potrzeby odstawienia automatyki SPZ oraz gotowości przywrócenia jej do pracy. Strona 12 z 38

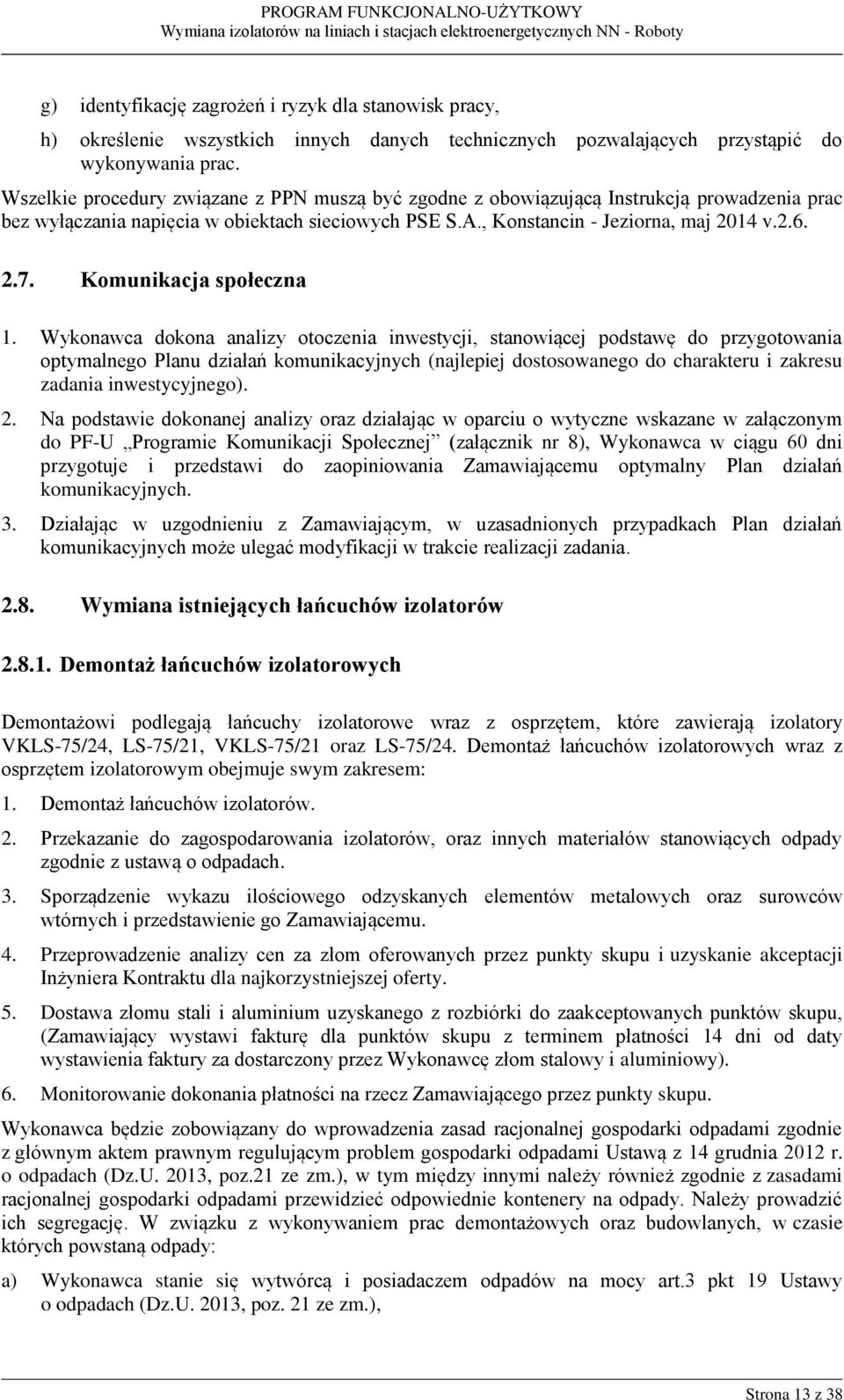

13 g) identyfikację zagrożeń i ryzyk dla stanowisk pracy, h) określenie wszystkich innych danych technicznych pozwalających przystąpić do wykonywania prac. Wszelkie procedury związane z PPN muszą być zgodne z obowiązującą Instrukcją prowadzenia prac bez wyłączania napięcia w obiektach sieciowych PSE S.A., Konstancin - Jeziorna, maj 2014 v Komunikacja społeczna 1. Wykonawca dokona analizy otoczenia inwestycji, stanowiącej podstawę do przygotowania optymalnego Planu działań komunikacyjnych (najlepiej dostosowanego do charakteru i zakresu zadania inwestycyjnego). 2. Na podstawie dokonanej analizy oraz działając w oparciu o wytyczne wskazane w załączonym do PF-U Programie Komunikacji Społecznej (załącznik nr 8), Wykonawca w ciągu 60 dni przygotuje i przedstawi do zaopiniowania Zamawiającemu optymalny Plan działań komunikacyjnych. 3. Działając w uzgodnieniu z Zamawiającym, w uzasadnionych przypadkach Plan działań komunikacyjnych może ulegać modyfikacji w trakcie realizacji zadania Wymiana istniejących łańcuchów izolatorów Demontaż łańcuchów izolatorowych Demontażowi podlegają łańcuchy izolatorowe wraz z osprzętem, które zawierają izolatory VKLS-75/24, LS-75/21, VKLS-75/21 oraz LS-75/24. Demontaż łańcuchów izolatorowych wraz z osprzętem izolatorowym obejmuje swym zakresem: 1. Demontaż łańcuchów izolatorów. 2. Przekazanie do zagospodarowania izolatorów, oraz innych materiałów stanowiących odpady zgodnie z ustawą o odpadach. 3. Sporządzenie wykazu ilościowego odzyskanych elementów metalowych oraz surowców wtórnych i przedstawienie go Zamawiającemu. 4. Przeprowadzenie analizy cen za złom oferowanych przez punkty skupu i uzyskanie akceptacji Inżyniera Kontraktu dla najkorzystniejszej oferty. 5. Dostawa złomu stali i aluminium uzyskanego z rozbiórki do zaakceptowanych punktów skupu, (Zamawiający wystawi fakturę dla punktów skupu z terminem płatności 14 dni od daty wystawienia faktury za dostarczony przez Wykonawcę złom stalowy i aluminiowy). 6. Monitorowanie dokonania płatności na rzecz Zamawiającego przez punkty skupu. Wykonawca będzie zobowiązany do wprowadzenia zasad racjonalnej gospodarki odpadami zgodnie z głównym aktem prawnym regulującym problem gospodarki odpadami Ustawą z 14 grudnia 2012 r. o odpadach (Dz.U. 2013, poz.21 ze zm.), w tym między innymi należy również zgodnie z zasadami racjonalnej gospodarki odpadami przewidzieć odpowiednie kontenery na odpady. Należy prowadzić ich segregację. W związku z wykonywaniem prac demontażowych oraz budowlanych, w czasie których powstaną odpady: a) Wykonawca stanie się wytwórcą i posiadaczem odpadów na mocy art.3 pkt 19 Ustawy o odpadach (Dz.U. 2013, poz. 21 ze zm.), Strona 13 z 38

14 b) Wykonawca spełni wymagania nałożone na wytwórcę odpadów zawarte ww. Ustawie, w nałożonych przez nią terminach, c) Wykonawca przedłoży dokumenty potwierdzające przekazanie lub zagospodarowanie powstałych w czasie prac odpadów zgodnie z obowiązującym w tym zakresie prawem, d) uzyskane decyzje oraz ww. dokumenty będą stanowiły załącznik do dokumentacji odbiorczej przekazywanej Zamawiającemu. W gospodarowaniu odpadami należy postępować zgodnie z załącznikiem 7 do PF-U Montaż łańcuchów izolatorowych Zadanie obejmuje wykonanie kompletu robót budowlano-montażowych niezbędnych do wymiany łańcuchów izolatorów, lecz bez zakupu izolatorów. W łańcuchach izolatorowych zastosowane będą nowe izolatory wykonane z wysokogatunkowej porcelany C130 z okuciami widlastymi. Izolatory te charakteryzują się wyższą wytrzymałością mechaniczną w porównaniu do izolatorów z okuciami gniazdowymi. Wykonawca robót zobowiązany będzie pobrać izolatory z magazynu centralnego PSE S.A. (Świerże Górne) i we własnym zakresie dostarczyć je do miejsca instalacji. Pobrane izolatory będą zgodne z Projektami Podstawowymi. W zakresie Wykonawcy jest złożenie łańcuchów izolatorowych w oparciu o projekty wykonawcze. W przypadku zastosowania łańcuchów wg Projektów podstawowych załączonych do przedmiotowej dokumentacji Zamawiający nie będzie wymagał przeprowadzenia dodatkowych prób. Stosowanie osprzętu producentów wymienionych w projektach podstawowych (zwierających podstawowe dane techniczne) nie jest obowiązkowe. Zamawiający dopuszcza zastosowanie osprzętu równoważnego w stosunku do określonego w projekcie. Przez równoważność należy rozumieć zapewnienie, co najmniej takich samych właściwości mechanicznych i elektrycznych oraz takiej samej długości montażowej łańcuchów. Obowiązek wykazania równoważności spoczywa na Wykonawcy. W takim przypadku Wykonawca powinien dostarczyć rysunki, dane gwarantowane oraz próby typu potwierdzające spełnienie wymagań następujących specyfikacji technicznych Zamawiającego: Osprzęt do linii 400 kv lub Osprzęt do linii 220 kv W przypadku zastosowania innego osprzętu niż to określono w projektach podstawowych Zmawiającego, Zamawiający będzie wymagał przeprowadzenia poniższych prób: 1. Poziom zakłóceń radioelektrycznych. Dopuszczalny poziom zakłóceń radioelektrycznych kompletnego układu zawieszenia przewodu, wyznaczony wg normy PN-EN 60437:2007 "Badanie zakłóceń radioelektrycznych emitowanych przez izolatory wysokonapięciowe", należy przyjąć jako równy mniejszej wartości spośród: a) wartości dopuszczalnej ustalonej wg zasad podanych w CISPR 18-2."Radio interference characteristics of overhead power lines and high-voltage equipment Part 2 Methods of measurement and procedure for determining limits", b) 52 db dla łańcuchów 220 kv oraz 58 db dla łańcuchów 400 kv. 2. Próby elektryczne. Prawidłowość doboru osprzętu powinna być potwierdzona następującymi próbami elektrycznymi wykonanymi na kompletnych łańcuchach izolatorów: a) próba napięciowa udarem piorunowym na sucho, b) próba napięciowa udarem łączeniowym w deszczu, c) próba zakłóceń radioelektrycznych, Strona 14 z 38

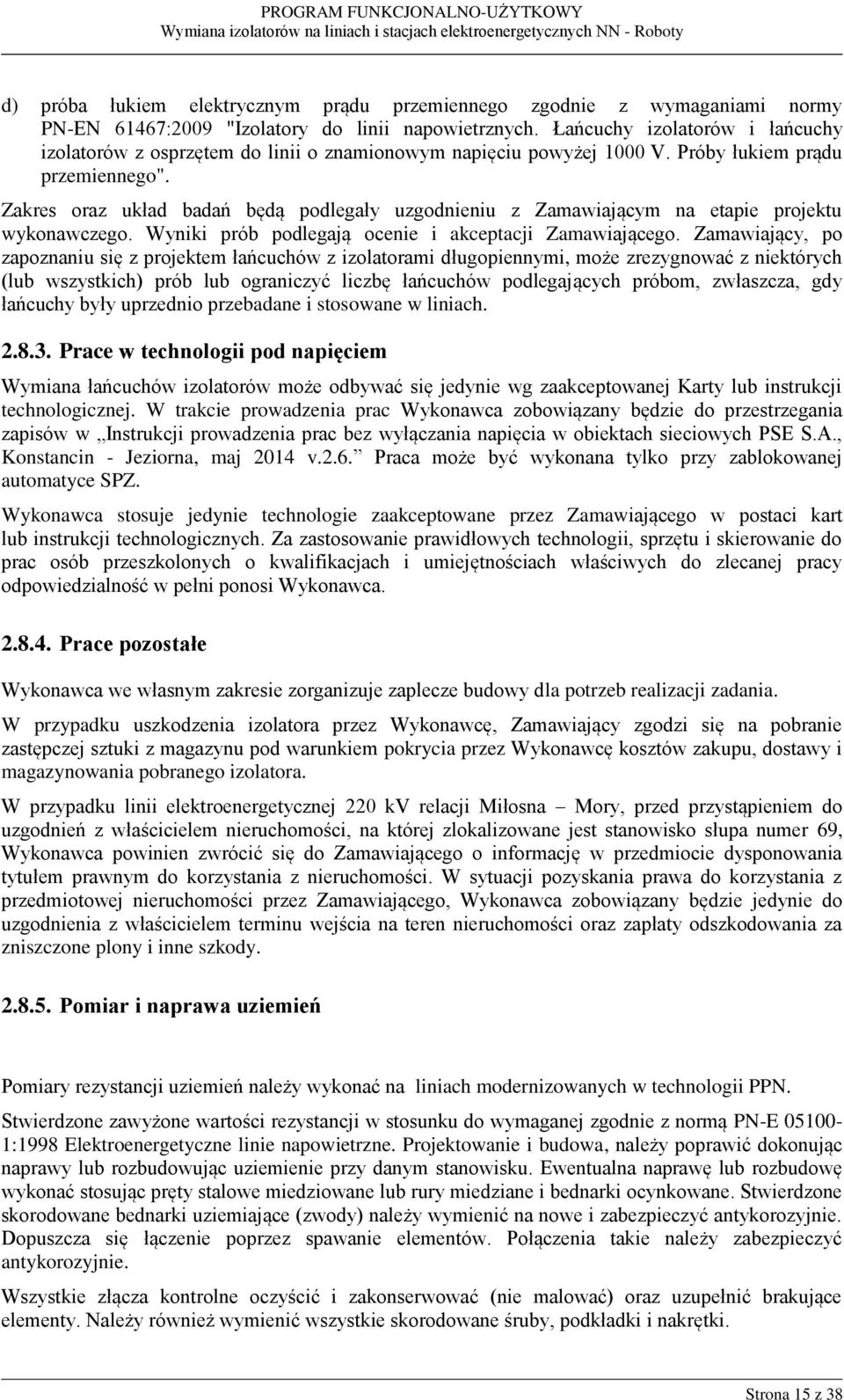

15 d) próba łukiem elektrycznym prądu przemiennego zgodnie z wymaganiami normy PN-EN 61467:2009 "Izolatory do linii napowietrznych. Łańcuchy izolatorów i łańcuchy izolatorów z osprzętem do linii o znamionowym napięciu powyżej 1000 V. Próby łukiem prądu przemiennego". Zakres oraz układ badań będą podlegały uzgodnieniu z Zamawiającym na etapie projektu wykonawczego. Wyniki prób podlegają ocenie i akceptacji Zamawiającego. Zamawiający, po zapoznaniu się z projektem łańcuchów z izolatorami długopiennymi, może zrezygnować z niektórych (lub wszystkich) prób lub ograniczyć liczbę łańcuchów podlegających próbom, zwłaszcza, gdy łańcuchy były uprzednio przebadane i stosowane w liniach Prace w technologii pod napięciem Wymiana łańcuchów izolatorów może odbywać się jedynie wg zaakceptowanej Karty lub instrukcji technologicznej. W trakcie prowadzenia prac Wykonawca zobowiązany będzie do przestrzegania zapisów w Instrukcji prowadzenia prac bez wyłączania napięcia w obiektach sieciowych PSE S.A., Konstancin - Jeziorna, maj 2014 v.2.6. Praca może być wykonana tylko przy zablokowanej automatyce SPZ. Wykonawca stosuje jedynie technologie zaakceptowane przez Zamawiającego w postaci kart lub instrukcji technologicznych. Za zastosowanie prawidłowych technologii, sprzętu i skierowanie do prac osób przeszkolonych o kwalifikacjach i umiejętnościach właściwych do zlecanej pracy odpowiedzialność w pełni ponosi Wykonawca Prace pozostałe Wykonawca we własnym zakresie zorganizuje zaplecze budowy dla potrzeb realizacji zadania. W przypadku uszkodzenia izolatora przez Wykonawcę, Zamawiający zgodzi się na pobranie zastępczej sztuki z magazynu pod warunkiem pokrycia przez Wykonawcę kosztów zakupu, dostawy i magazynowania pobranego izolatora. W przypadku linii elektroenergetycznej 220 kv relacji Miłosna Mory, przed przystąpieniem do uzgodnień z właścicielem nieruchomości, na której zlokalizowane jest stanowisko słupa numer 69, Wykonawca powinien zwrócić się do Zamawiającego o informację w przedmiocie dysponowania tytułem prawnym do korzystania z nieruchomości. W sytuacji pozyskania prawa do korzystania z przedmiotowej nieruchomości przez Zamawiającego, Wykonawca zobowiązany będzie jedynie do uzgodnienia z właścicielem terminu wejścia na teren nieruchomości oraz zapłaty odszkodowania za zniszczone plony i inne szkody Pomiar i naprawa uziemień Pomiary rezystancji uziemień należy wykonać na liniach modernizowanych w technologii PPN. Stwierdzone zawyżone wartości rezystancji w stosunku do wymaganej zgodnie z normą PN-E :1998 Elektroenergetyczne linie napowietrzne. Projektowanie i budowa, należy poprawić dokonując naprawy lub rozbudowując uziemienie przy danym stanowisku. Ewentualna naprawę lub rozbudowę wykonać stosując pręty stalowe miedziowane lub rury miedziane i bednarki ocynkowane. Stwierdzone skorodowane bednarki uziemiające (zwody) należy wymienić na nowe i zabezpieczyć antykorozyjnie. Dopuszcza się łączenie poprzez spawanie elementów. Połączenia takie należy zabezpieczyć antykorozyjnie. Wszystkie złącza kontrolne oczyścić i zakonserwować (nie malować) oraz uzupełnić brakujące elementy. Należy również wymienić wszystkie skorodowane śruby, podkładki i nakrętki. Strona 15 z 38

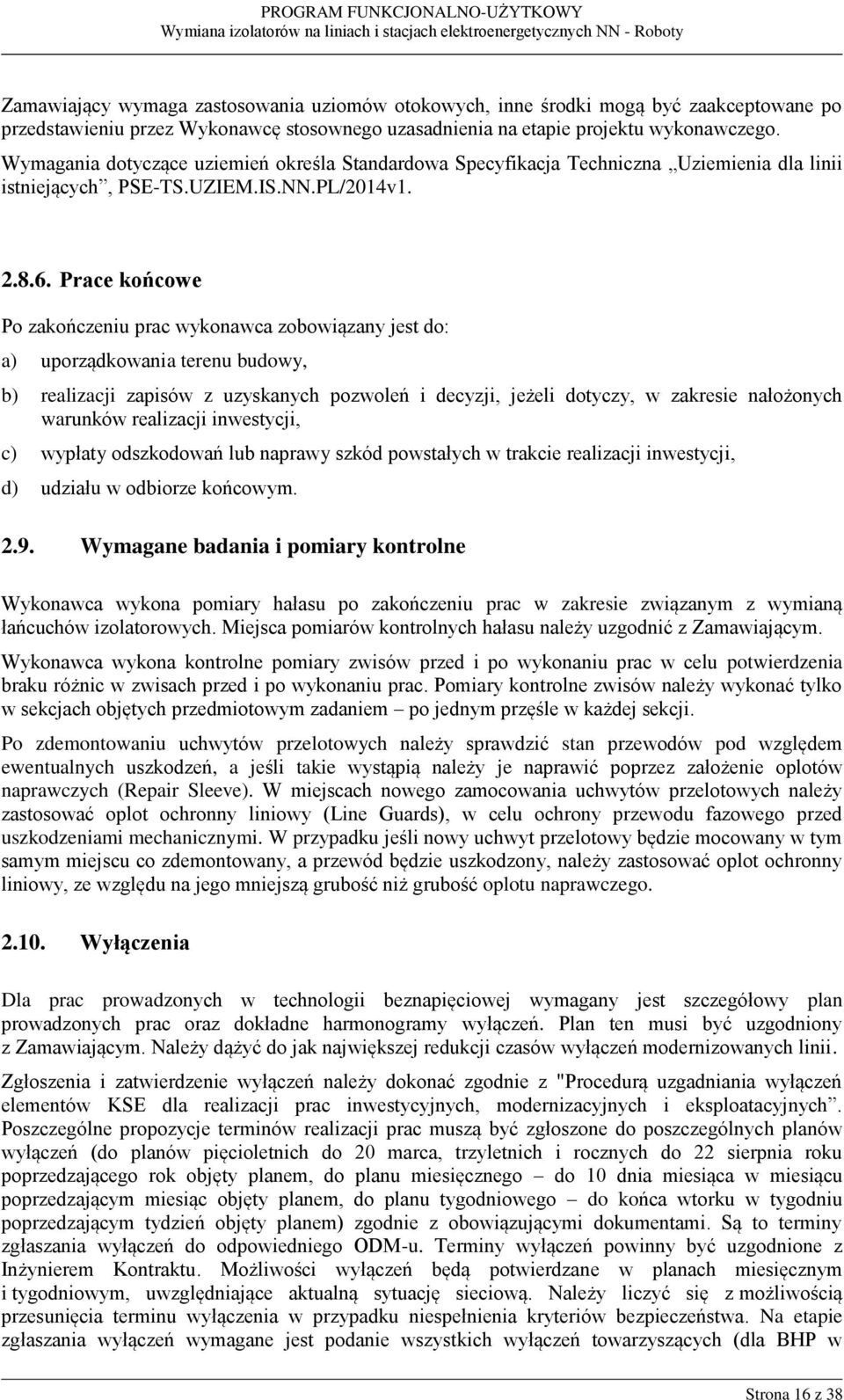

16 Zamawiający wymaga zastosowania uziomów otokowych, inne środki mogą być zaakceptowane po przedstawieniu przez Wykonawcę stosownego uzasadnienia na etapie projektu wykonawczego. Wymagania dotyczące uziemień określa Standardowa Specyfikacja Techniczna Uziemienia dla linii istniejących, PSE-TS.UZIEM.IS.NN.PL/2014v Prace końcowe Po zakończeniu prac wykonawca zobowiązany jest do: a) uporządkowania terenu budowy, b) realizacji zapisów z uzyskanych pozwoleń i decyzji, jeżeli dotyczy, w zakresie nałożonych warunków realizacji inwestycji, c) wypłaty odszkodowań lub naprawy szkód powstałych w trakcie realizacji inwestycji, d) udziału w odbiorze końcowym Wymagane badania i pomiary kontrolne Wykonawca wykona pomiary hałasu po zakończeniu prac w zakresie związanym z wymianą łańcuchów izolatorowych. Miejsca pomiarów kontrolnych hałasu należy uzgodnić z Zamawiającym. Wykonawca wykona kontrolne pomiary zwisów przed i po wykonaniu prac w celu potwierdzenia braku różnic w zwisach przed i po wykonaniu prac. Pomiary kontrolne zwisów należy wykonać tylko w sekcjach objętych przedmiotowym zadaniem po jednym przęśle w każdej sekcji. Po zdemontowaniu uchwytów przelotowych należy sprawdzić stan przewodów pod względem ewentualnych uszkodzeń, a jeśli takie wystąpią należy je naprawić poprzez założenie oplotów naprawczych (Repair Sleeve). W miejscach nowego zamocowania uchwytów przelotowych należy zastosować oplot ochronny liniowy (Line Guards), w celu ochrony przewodu fazowego przed uszkodzeniami mechanicznymi. W przypadku jeśli nowy uchwyt przelotowy będzie mocowany w tym samym miejscu co zdemontowany, a przewód będzie uszkodzony, należy zastosować oplot ochronny liniowy, ze względu na jego mniejszą grubość niż grubość oplotu naprawczego Wyłączenia Dla prac prowadzonych w technologii beznapięciowej wymagany jest szczegółowy plan prowadzonych prac oraz dokładne harmonogramy wyłączeń. Plan ten musi być uzgodniony z Zamawiającym. Należy dążyć do jak największej redukcji czasów wyłączeń modernizowanych linii. Zgłoszenia i zatwierdzenie wyłączeń należy dokonać zgodnie z "Procedurą uzgadniania wyłączeń elementów KSE dla realizacji prac inwestycyjnych, modernizacyjnych i eksploatacyjnych. Poszczególne propozycje terminów realizacji prac muszą być zgłoszone do poszczególnych planów wyłączeń (do planów pięcioletnich do 20 marca, trzyletnich i rocznych do 22 sierpnia roku poprzedzającego rok objęty planem, do planu miesięcznego do 10 dnia miesiąca w miesiącu poprzedzającym miesiąc objęty planem, do planu tygodniowego do końca wtorku w tygodniu poprzedzającym tydzień objęty planem) zgodnie z obowiązującymi dokumentami. Są to terminy zgłaszania wyłączeń do odpowiedniego ODM-u. Terminy wyłączeń powinny być uzgodnione z Inżynierem Kontraktu. Możliwości wyłączeń będą potwierdzane w planach miesięcznym i tygodniowym, uwzględniające aktualną sytuację sieciową. Należy liczyć się z możliwością przesunięcia terminu wyłączenia w przypadku niespełnienia kryteriów bezpieczeństwa. Na etapie zgłaszania wyłączeń wymagane jest podanie wszystkich wyłączeń towarzyszących (dla BHP w Strona 16 z 38

17 związku ze zbliżeniami, skrzyżowaniami itp.) linii 110 kv. Do obowiązków Wykonawcy należy również sporządzenie harmonogramu wyłączeń towarzyszących (o ile zachodzi taka potrzeba) obiektów zbliżonych i krzyżujących się z linią (linie niższych napięć spółek dystrybucyjnych, trakcji PKP) i jego uzgodnienie z właścicielami tych obiektów oraz powiadomienie o wykonywaniu prac. Biorąc pod uwagę ryzyko wystąpienia stanów pracy KSE, które mogą uniemożliwić prowadzenie prac na linii, należy uwzględnić możliwość odwołania każdego planowanego wyłączenia i odsunięcia go w czasie. Kalkulacja kosztów wykonania zadania musi uwzględniać koszty przyjazdów Wykonawcy na plac budowy oraz zorganizowania prac na wypadek odwołania wyłączeń. Wykonawca powinien być przygotowany na wszelkie ewentualności dotyczące otrzymania planowanych terminów i ilości dni wyłączeń w zależności od: sytuacji ruchowej w KSE, warunków atmosferycznych itd. i w związku z tym powinien tak dobierać technologię i potencjał wykonawczy (ilość ludzi, urządzeń, itp.), aby wykonać zadanie inwestycyjne zgodnie z zakresem i terminem określonym w zatwierdzonym szczegółowym harmonogramie realizacji. W przypadku wykonywania prac w technologii bez wyłączania napięcia należy również określić terminy zablokowania automatyki SPZ. Potwierdzenia możliwości wyłączeń/odstawień automatyki SPZ mogą następować do godziny 15 w dzień poprzedzający wyłączenie/odstawienie automatyki SPZ. Zaplanowane odstawienia Automatyki SPZ dla obu linii, dla których przewidziano prace w technologii PPN zostały podane w punktach i Blokady SPZ nie mogą być wprowadzane dla obu linii wychodzących z Polic jedocześnie. Zaplanowane wyłączenia dla poszczególnych obiektów zostały podane w punktach: 4.3.6, 5.3.5, 6.3.5, 7.3.5, 8.3.5, Harmonogramy wyłączeń zawarte w niniejszych punktach są orientacyjne i mogą być aktualizowane Warunki odbioru prac Odbiór końcowy zadania nastąpi zgodnie z obowiązującą u Zamawiającego Procedurą odbioru i sprawdzenia technicznego składników majątku sieciowego. Treść procedury będzie udostępniona Wykonawcy po podpisaniu umowy o realizację zadania. Warunkiem zgłoszenia linii do odbioru końcowego jest: a) zakończenie z wynikiem pozytywnym prób napięciowych i obciążeniowych linii, b) potwierdzenie protokolarnie przez Zamawiającego usunięcia ewentualnych wad i usterek powstałych w czasie prób napięciowych i obciążeniowych, c) przedłożenie wyników pomiarów hałasu, d) przedłożenie wyników z pomiarów rezystancji uziemień, e) przedłożenie dokumentacji powykonawczej linii. Wykonawca zobowiązany jest przekazać atesty na dostarczone materiały, wyniki badań kontrolnoodbiorczych oraz prób zgodnych ze specyfikacjami oraz dostarczyć następujące dokumenty: a) dokumentację techniczną powykonawczą oraz zaktualizowany paszport linii, b) potwierdzającą poprawność montażu łańcuchów izolatorów, c) dokumentację formalno-prawną i komplet uzgodnień, d) atesty, protokoły z badań, świadectwa jakości na zastosowane materiały i urządzenia, e) rozliczenie zdemontowanych materiałów, dokumenty złomowania i zagospodarowania zdemontowanych materiałów, f) karty ewidencji i karty przekazania odpadu, Strona 17 z 38

18 g) kserokopie dokumentów odszkodowań. Powyższe dokumenty należy dostarczyć przed odbiorem końcowym celem weryfikacji u Zamawiającego. Warunkiem przekazania linii do testów oraz prób napięciowych i obciążeniowych jest dokonanie przez Zamawiającego przy udziale Wykonawcy sprawdzenia technicznego zmodernizowanej linii w zakresie zgodności z wymaganiami Zamawiającego oraz zgodności z opracowanymi przez Wykonawcę oraz pozytywnie zaopiniowanymi przez Zamawiającego rozwiązaniami technicznymi określonymi w projekcie wykonawczym. Podpisany przez Zamawiającego protokół sprawdzenia technicznego zmodernizowanej linii będzie stanowić podstawę do rozpoczęcia wykonywania na linii prób napięciowych i obciążeniowych Warunki realizacji prac Wykonawca musi spełnić wymagania w zakresie badań, prób i sprawdzeń oraz dostarczanej dokumentacji, stosownie do przedmiotu odbioru, zawarte w normach, standardach oraz instrukcjach PSE S.A., w tym również w Instrukcji organizacji i wykonywania prac eksploatacyjnych na liniach i stacjach NN", w wersjach aktualnych w dniu ogłoszenia postępowania przetargowego. Wersja elektroniczna Instrukcji..." została umieszczona na stronie internetowej PSE S.A. w zakładce: Dokumenty/Standardy sieci przesyłowej. 3. WYKAZ STANDARDÓW FUNKCJONALNYCH I SPECYFIKACJI TECHNICZNYCH Na stronie internetowej PSE S.A. pod adresem: dokumenty do pobrania standardy sieci przesyłowej ( dostępne są standardowe specyfikacje techniczne, które należy stosować przy realizacji przedmiotu zamówienia. Uwaga: W przypadku powstania nowszych wersji istniejących Standardowych Specyfikacji Funkcjonalnych lub pojawienia się całkowicie nowych, dotyczących przedmiotu umowy, obowiązują wersje aktualne na czas podpisania umowy. Tabela 1. Wykaz podstawowych standardów, specyfikacji i instrukcji PSE S.A. Lp. Nazwa sp Kod specyfikacji 1. Przewód stalowo aluminiowy typu AFL PSE-TS.PR525.NN PL/2008w Ceramiczne długopienne izolatory wiszące do sieci 220 kv Ceramiczne długopienne izolatory wiszące do sieci 400 kv PSE-TS.IZDŁ PL/2014v.1 PSE-TS.IZDŁ PL/2014v.1 4. Osprzęt do linii 220 kv PSE-TS.OSP PL/2008w1 5. Osprzęt do linii 400 kv PSE-TS.OSP PL/2008w1 6. Linia napowietrzna 400 kv Uziemienia PSE-SF.Linia400kV.3PL/2014v1 Strona 18 z 38

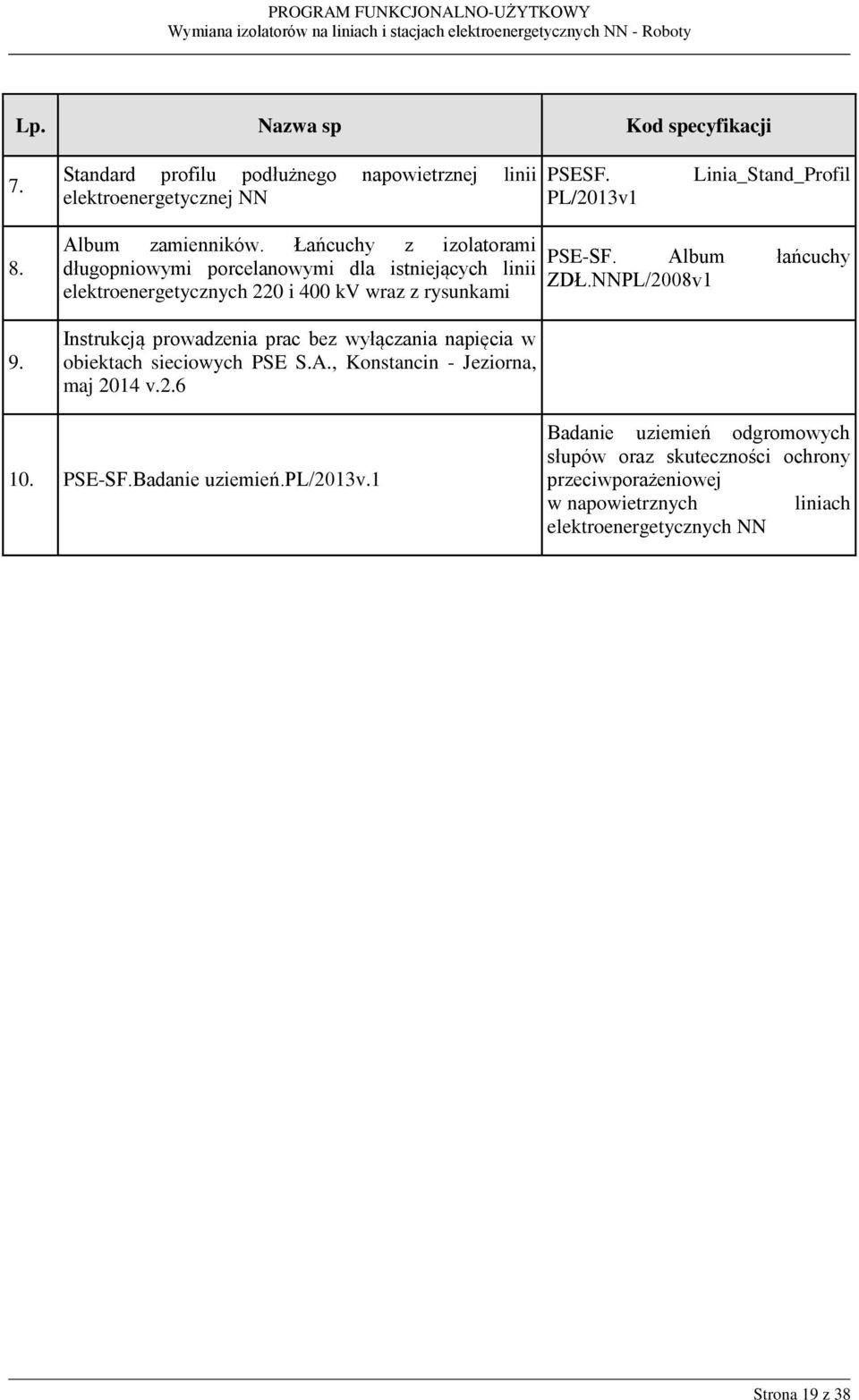

19 Lp. Nazwa sp Kod specyfikacji 7. Standard profilu podłużnego napowietrznej linii elektroenergetycznej NN PSESF. PL/2013v1 Linia_Stand_Profil Album zamienników. Łańcuchy z izolatorami długopniowymi porcelanowymi dla istniejących linii elektroenergetycznych 220 i 400 kv wraz z rysunkami Instrukcją prowadzenia prac bez wyłączania napięcia w obiektach sieciowych PSE S.A., Konstancin - Jeziorna, maj 2014 v.2.6 PSE-SF. Album łańcuchy ZDŁ.NNPL/2008v1 10. PSE-SF.Badanie uziemień.pl/2013v.1 Badanie uziemień odgromowych słupów oraz skuteczności ochrony przeciwporażeniowej w napowietrznych liniach elektroenergetycznych NN Strona 19 z 38
